Самостоятельная замена успокоителя цепи Нива Шевроле - пошаговая инструкция
Статья обновлена: 18.08.2025
Успокоитель цепи в двигателе Chevrolet Niva гасит колебания приводной цепи ГРМ, предотвращая её соскакивание и преждевременный износ.
Со временем пластиковая накладка деградирует, что грозит обрывом цепи и капитальным ремонтом мотора. Своевременная замена этого элемента сохранит ресурс двигателя без обращения в сервис.
Необходимые инструменты и материалы для работы
Правильная подготовка инструментария существенно ускорит процесс замены и предотвратит непредвиденные сложности. Отсутствие нужных приспособлений может привести к повреждению смежных компонентов или некачественной установке нового успокоителя.
Используйте только проверенные инструменты и оригинальные запчасти для гарантии долговечности ремонта. Качественные аналоги допустимы, но должны соответствовать техническим требованиям производителя по размерам и материалу изготовления.
Подготовка рабочего комплекта
Основные инструменты:
- Набор рожковых и накидных ключей (размеры 10, 13, 15, 17 мм)
- Трещоточный гнездовой набор с удлинителями
- Головка на 24 мм для шкива коленвала
- Динамометрический ключ (обязателен для финальной затяжки)
- Специальный съёмник шкива коленчатого вала
- Монтажная лопатка или монтировка
- Фонарь-переноска
Расходные материалы:
- Оригинальный успокоитель цепи GM 84500672 или аналог
- Герметик для прокладок (Loctite 574 или аналог)
- Очиститель карбюратора/тормозов
- Чистая ветошь без ворса
- Медная смазка для болтовых соединений
Дополнительное оборудование:
| Домкрат гидравлический | 2+ тонны |
| Подпорные козлы | Пара |
| Защитные очки | Поликарбонатные |
| Струбцины | 2 шт (для фиксации кожухов) |
Подготовка автомобиля: установка на эстакаду или яму
Перед началом работ по замене успокоителя цепи двигателя Нива Шевроле необходимо обеспечить безопасный доступ к нижней части моторного отсека и передней подвеске. Для этого автомобиль должен быть устойчиво приподнят и надежно зафиксирован. Использование смотровой ямы или эстакады является обязательным условием.
Убедитесь, что площадка для подъема имеет твердое ровное покрытие без уклонов. Проверьте исправность эстакады/ямы: отсутствие трещин в бетоне, целостность направляющих элементов и противооткатных упоров. При работе в яме обязательна проверка вентиляции и освещения.
Порядок установки автомобиля
- Заглушите двигатель, включите ручной тормоз и первую передачу
- Установите противооткатные упоры под задние колеса с двух сторон
- Плавно заезжайте на эстакаду или над ямой, контролируя положение колес относительно направляющих
- После полного заезда повторно затяните ручной тормоз
- Разместите дополнительные страховочные подпорки под пороги автомобиля
Важные требования безопасности:
- Запрещено использовать домкраты как основную опору
- Проверьте отсутствие людей в яме перед заездом
- Рабочая зона должна иметь минимум 1 метр свободного пространства по периметру
| Параметр | Эстакада | Смотровая яма |
| Минимальная ширина | 40 см между направляющими | 80 см по дну |
| Контрольные точки | Фиксация передних колес | Отметки центровки осей |
После установки автомобиля дайте двигателю остыть до температуры ниже 50°C. Отключите минусовую клемму аккумулятора для предотвращения случайного запуска. Подложите защитный коврик в зоне контакта с кузовом при работе под автомобилем.
Снятие защиты картера двигателя: ключевые моменты
Перед началом работ убедитесь в надежной фиксации автомобиля на подъемнике/эстакаде. При использовании домкрата обязательны страховочные подставки. Работа под машиной, опирающейся только на домкрат, смертельно опасна.
Защита картера крепится к кузову болтами (обычно 4-6 штук). Их расположение и тип головки могут отличаться в зависимости от модели защиты. Некоторые крепежи могут быть скрыты пластиковыми заглушками или иметь нестандартный профиль (TORX).
Порядок демонтажа
- Подготовьте инструмент: Чаще всего требуются головка на 13/15 мм, вороток и удлинитель. Возможно применение трещотки.
- Очистите крепеж: Обработайте резьбовые соединения проникающей смазкой (WD-40) для борьбы с коррозией. Выждите 10-15 минут.
- Открутите болты: Действуйте диагонально от краев к центру, чтобы избежать перекоса. При закисании крепежа повторно нанесите смазку, не применяйте чрезмерное усилие во избежание срыва граней.
- Снимите защиту: После удаления всех болтов удерживайте защиту одной рукой и плавно опустите ее вниз. Учитывайте вес конструкции (особенно стальной версии).
Примечание: Сложите болты и шайбы в отдельную емкость. При последующей сборке затягивайте крепеж равномерно с рекомендованным моментом для предотвращения деформации.
После демонтажа осмотрите защиту на предмет трещин или критических деформаций. Одновременно оцените состояние элементов шасси и днища, доступ к которым открылся.
Удаление грязи и масла вокруг успокоителя цепи
Тщательно очистите зону вокруг успокоителя цепи от загрязнений. Используйте щётку с жёсткой щетиной и специальный обезжириватель для двигателя, уделяя особое внимание местам скопления масляных отложений и дорожной грязи. Избегайте попадания абразивных частиц внутрь механизма ГРМ.
Обработайте крепёжные болты успокоителя проникающей смазкой за 10-15 минут до демонтажа. Это упростит откручивание, особенно если резьбовые соединения закисли. Удалите остатки герметика с посадочной поверхности блока цилиндров металлическим шпателем.
Порядок действий
- Нанесите обезжириватель на загрязнённые участки
- Обработайте щёткой труднодоступные места:
- Пространство за шкивом коленвала
- Привалочную плоскость блока
- Боковые поверхности креплений
- Сотрите размягчённые отложения чистой ветошью
- Повторяйте процесс до полного удаления следов масла
| Материал | Назначение |
|---|---|
| Брайт-спрей | Растворение застарелых масляных пятен |
| Медная щётка | Механическое удаление прикипевшей грязи |
| Силиконовый очиститель | Финальное обезжиривание поверхности |
Важно: Не используйте бензин или ацетон – они повреждают резиновые уплотнители. Контролируйте, чтобы абразивные частицы не попали в масляные каналы. После очистки просушите поверхность сжатым воздухом.
Проверьте чистоту посадочных отверстий перед установкой нового успокоителя. Остатки герметика или грязи нарушат прилегание детали, что приведёт к утечке масла.
Демонтаж переднего правого колеса для доступа
Подготовьте автомобиль к работе, установив его на ровную площадку и зафиксировав противооткатными упорами задние колеса. Переведите рычаг коробки передач в нейтральное положение и включите стояночный тормоз для предотвращения случайного движения.
Ослабьте затяжку болтов крепления переднего правого колеса с помощью баллонного ключа до момента срыва резьбы. Не снимайте болты полностью на этом этапе - это выполняется после подъема автомобиля. Проверьте наличие необходимого инструмента: домкрат, баллонный ключ, страховочная подставка.
Порядок выполнения работ
Выполните подъем автомобиля в строгой последовательности:
- Найдите штатную точку поддомкрачивания под порогом со стороны переднего правого колеса
- Установите домкрат строго под точку, избегая перекосов
- Медленно поднимите колесо на 5-7 см от земли
- Поставьте страховочную подставку под силовую часть лонжерона
- Окончательно поднимите домкратом колесо до полного вывешивания
После подъема и фиксации автомобиля:
- Полностью выверните все болты крепления колеса
- Снимите колесо аккуратным движением на себя
- Уложите его под порог автомобиля в качестве дополнительной страховки
Проверьте устойчивость автомобиля перед началом работ с успокоителем цепи. Запрещается находиться под автомобилем, опирающимся только на домкрат!
Ослабление крепления генератора: порядок действий
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Обеспечьте доступ к генератору, сняв при необходимости пластиковый кожух двигателя или декоративную накладку.
Найдите регулировочную планку генератора и натяжной болт. Визуально определите положение крепежных болтов: верхний фиксирующий и нижний шарнирный, требующий ослабления для движения узла.
Технология ослабления
Выполните последовательные действия:
- Ослабьте гайку натяжного болта ключом на 13 мм, провернув её на 3-4 оборота против часовой стрелки.
- Открутите контргайку верхнего крепления ключом на 17 мм, удерживая головку болта вторым ключом для фиксации.
- Сдвиньте генератор к двигателю монтировкой или монтажной лопаткой, снижая натяжение приводного ремня.
Контролируйте свободный ход ремня рукой – допустимый прогиб при нажатии пальцем должен составлять 10-15 мм на самом длинном участке. При наличии ГУР или кондиционера убедитесь в сохранении натяжения вспомогательных ремней.
Ослабление натяжителя цепи перед работой
Отключите минусовую клемму аккумулятора для предотвращения случайного запуска двигателя. Снимите пластиковую защиту двигателя и декоративную крышку ГРМ, обеспечив доступ к натяжителю цепи и механизму газораспределения. Очистите зону вокруг натяжителя от грязи ветошью, исключая попадание абразивных частиц внутрь механизма.
Найдите фиксатор натяжителя цепи (металлический штырь или стопорную проволоку, вставленную в корпус устройства). Приготовьте тонкую отвертку или шило для последующих манипуляций. Убедитесь в отсутствии механических нагрузок на цепь – коленвал и распредвалы не должны проворачиваться во время процедуры.
Последовательность ослабления
- Зафиксируйте храповый механизм: вставьте отвертку в технологическое отверстие на корпусе натяжителя, нащупав внутренний стопорный язычок.
- Снимите стопорный элемент: аккуратно вытащите штифт/проволоку, удерживающую зубчатую рейку натяжителя в сжатом состоянии. Действуйте плавно без резких движений.
- Контролируйте разжатие: медленно извлекайте отвертку, позволяя плунжеру плавно выдвинуться на 1-2 мм под давлением пружины. Цепь должна сохранить натяжение, но без критического усилия.
- Проверьте люфт: рукой покачайте цепь между шестернями – допустимый свободный ход составляет 5-8 мм. При чрезмерном провисании временно зафиксируйте цепь стяжками.
| Ошибка | Последствие | Профилактика |
| Резкое извлечение штифта | Ударное разжатие пружины, деформация рейки | Извлекать стопор под постоянным давлением на язычок отверткой |
| Проворачивание валов при ослабленной цепи | Смещение меток ГРМ, загиб клапанов | Блокировать маховик через смотровое окно КПП |
| Загрязнение направляющих | Заедание плунжера, некорректное натяжение | Очищать корпус натяжителя сжатым воздухом до демонтажа |
После ослабления немедленно приступайте к демонтажу натяжителя, открутив крепежные болты ключом на 13 мм. Избегайте проворачивания шестерен – цепь должна оставаться в положении, соответствующем установленным меткам ГРМ. При длительном простое зафиксируйте положение цепи пластиковыми стяжками через звенья.
Фиксация цепи ГРМ для предотвращения смещения
При замене успокоителя цепи ГРМ на Ниве Шевроле критически важно зафиксировать цепь в строго заданном положении. Малейшее смещение звеньев относительно меток коленвала и распредвалов приведет к нарушению фаз газораспределения.
Для надежной блокировки цепи используйте специальные фиксаторы заводского изготовления (например, артикулы GM-EN-6340 или аналоги). При их отсутствии допустимо применение чистых металлических пластин толщиной 2-3 мм, вставленных между зубьями шестерен и звеньями цепи в трех точках: на натяжительной звездочке коленвала и обоих распредвалах.
Порядок фиксации
- Проверьте совпадение меток:
- Коленвал – риска на шкиве против треугольного выступа крышки
- Распредвалы – сквозные отверстия в кулачках соосны с осью головки блока
- Установите фиксаторы:
- Заведите пластину между зубьями и цепью сверху шестерни коленвала
- Зафиксируйте цепь на выпускном распредвале через левое монтажное отверстие ГБЦ
- Заблокируйте впускной распредвал через правое отверстие ГБЦ
- Проведите визуальный контроль: все метки должны сохранять точное совпадение после установки стопоров
| Элемент | Точка фиксации | Тип фиксатора |
|---|---|---|
| Коленвал | Верхний сектор шестерни | Пластина 30×20 мм |
| Выпускной распредвал | Отверстие ГБЦ (левый ряд) | Штифт Ø5 мм |
| Впускной распредвал | Отверстие ГБЦ (правый ряд) | Штифт Ø5 мм |
Откручивание болтов крепления успокоителя цепи
Обеспечьте доступ к креплениям, сняв защитную крышку ГРМ и демонтировав правое переднее колесо при необходимости. Зафиксируйте коленчатый вал в положении ВМТ первого цилиндра, провернув болт шкива ключом на 19 до совпадения меток.
Используйте торцевой ключ на 13 с воротком или трещоткой для последовательного ослабления трех болтов крепления. Первые обороты делайте плавно, контролируя возможное проворачивание коленвала. При сильной коррозии обработайте резьбовое соединение проникающей смазкой WD-40 за 10-15 минут до работы.
Критические аспекты при демонтаже
- Порядок откручивания: начинайте с верхнего болта, затем средний, завершайте нижним
- Контроль положения: удерживайте успокоитель рукой после выкручивания последнего болта
- Оценка состояния: осмотрите резьбу болтов и отверстия в БЦ на предмет срыва резьбы
| Тип крепежа | Момент затяжки (Нм) | Риск при демонтаже |
| Болт M8×1.25 | 19-22 | Срез шлицов при использовании несоответствующего инструмента |

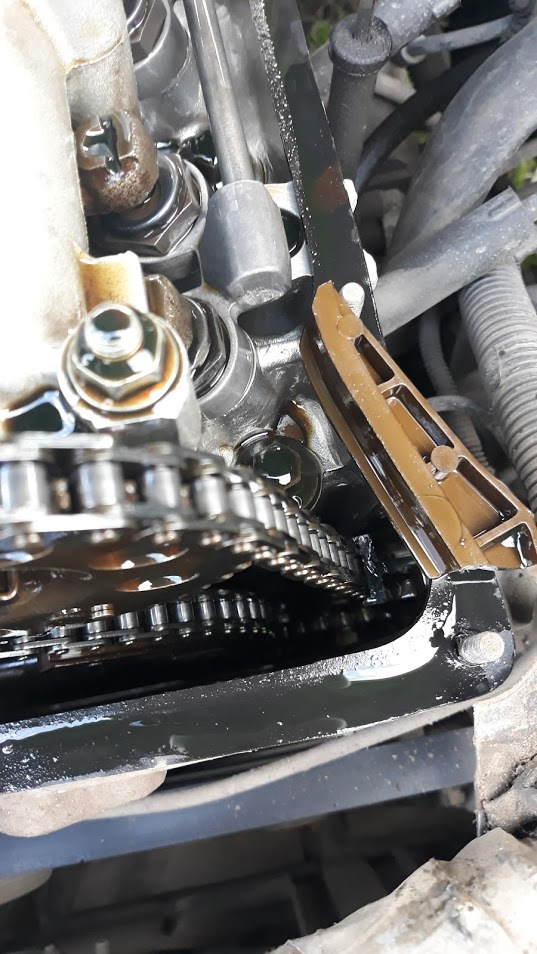

Извлечение старого успокоителя из посадочного места
Очистите область вокруг успокоителя щёткой и сжатым воздухом, удаляя грязь и песок. Это предотвратит попадание абразивных частиц в посадочное отверстие при демонтаже. Проверьте состояние резьбовых соединений крепёжных болтов – при сильной коррозии обработайте их проникающей смазкой WD-40 за 10-15 минут до начала работ.
Открутите два крепёжных болта успокоителя, используя головку на 13 мм и вороток. Если болты не поддаются, аккуратно прогрейте гайки строительным феном (не используйте открытое пламя!). Удерживайте корпус детали рукой, чтобы избежать резкого падения при полном выкручивании крепежа.
- Расшатайте успокоитель из стороны в сторону, взявшись за выступающую часть. Не прикладывайте избыточное усилие – корпус может треснуть.
- При закисании:
- Нанесите смазку по периметру посадочного фланца
- Аккуратно подденьте монтажной лопаткой, чередуя точки воздействия
- Используйте съёмник для подшипников при глубокой посадке
- После извлечения:
- Осмотрите посадочное место на предмет трещин
- Удалите остатки резиновой демпферной втулки пинцетом
- Обработайте отверстие металлической щёткой
| Проблема | Решение |
|---|---|
| Облом болта | Высверливание экстрактором |
| Деформация фланца | Аккуратная правка киянкой |
| Прикипание втулки | Прогрев термофеном до 150°C |
Важно: не используйте зубило для выбивания детали – это повредит ответную часть блока цилиндров. При наличии глубоких задиров на посадочной поверхности обработайте её надфилем перед установкой нового успокоителя.

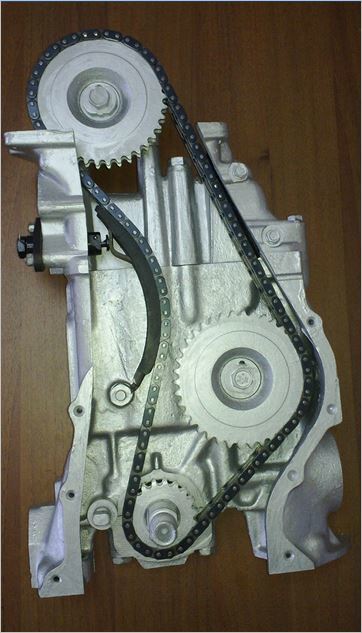

Контроль состояния направляющих и смежных деталей
Внимательно осмотрите пластиковую направляющую цепи на предмет критического износа рабочей поверхности. Проверьте наличие глубоких борозд от контакта с цепью, сколов или трещин на корпусе. Любое нарушение геометрии или уменьшение толщины направляющей ниже допустимого уровня требует её обязательной замены вместе с успокоителем.
Оцените состояние башмака натяжителя цепи, контактирующего с обратной стороной цепи. Убедитесь в отсутствии расслоения материала, неравномерного износа или деформации. Одновременно проверьте работоспособность самого натяжителя – плунжер должен свободно выдвигаться под давлением пружины и фиксироваться без проскальзывания.
Дополнительные компоненты для диагностики:
- Цепь ГРМ: Измерьте длину 16 звеньев – отклонение более чем на 3-4 мм от номинала (примерно 146 мм) указывает на необходимость замены.
- Звёздочки распредвалов и коленвала: Исключите заострение, деформацию или "крючкообразный" износ зубьев.
- Сальники распредвалов: Убедитесь в отсутствии течей масла в зоне установки направляющих.
| Деталь | Признаки износа | Действия при обнаружении |
|---|---|---|
| Направляющая цепи | Борозды глубже 1 мм, трещины, сколы | Обязательная замена |
| Башмак натяжителя | Волнистая поверхность, расслоение | Замена в сборе с натяжителем |
| Цепь ГРМ | Растяжение, повреждённые звенья | Замена комплекта ГРМ |
При выявлении износа любой из перечисленных деталей рекомендуется менять цепь ГРМ, натяжитель, башмак и направляющие комплектом. Установка нового успокоителя на изношенные смежные компоненты сократит его ресурс и приведёт к повторному ремонту.
Подготовка нового успокоителя цепи к установке
Тщательно осмотрите новый успокоитель на предмет производственных дефектов: проверьте целостность резинового демпфера, отсутствие трещин в металлической основе и правильность формы направляющего паза. Сравните геометрию детали со снятым успокоителем, уделяя внимание крепежным отверстиям и посадочным поверхностям.
Очистите привалочные плоскости блока цилиндров и кронштейнов крепления от остатков старой прокладки и загрязнений металлической щеткой. Обезжирьте поверхности растворителем (уайт-спиритом или бензином "Калоша"), чтобы обеспечить герметичность соединения.
Ключевые этапы подготовки
- Нанесите тонкий слой термостойкого герметика (без силикона!) на обе стороны новой прокладки успокоителя
- Проверьте соответствие крепежных болтов:
Параметр Значение Диаметр резьбы М8 Длина 16 мм Момент затяжки 18-22 Н·м - Смажьте резиновый демпфер минимальным количеством силиконовой смазки для предотвращения скрипов
Убедитесь в наличии всех компонентов установочного комплекта: стопорные шайбы должны свободно входить в пазы болтов, а фиксирующая пластина – плотно прилегать к головкам крепежа без перекосов. При использовании неоригинального успокоителя проверьте глубину посадочного гнезда под цепь штангенциркулем – зазор между демпфером и цепью в свободном состоянии должен составлять 0.5-1 мм.
Смазка элементов привода ГРМ перед сборкой
Тщательная смазка всех компонентов привода ГРМ критически важна для предотвращения сухого пуска двигателя после замены успокоителя цепи. Недостаточное количество смазочного материала приведет к ускоренному износу деталей в первые секунды работы мотора.
Используйте исключительно рекомендованные производителем смазочные материалы: специальные моторные масла с высокими противозадирными свойствами или литиевые консистентные смазки для цепных приводов. Категорически запрещено применение обычной графитной смазки или солидола.
Порядок обработки компонентов
Равномерно нанесите тонкий слой смазки на следующие элементы:
- Направляющие планки успокоителя (особенно в местах контакта с цепью)
- Зубья натяжителя цепи (по всей рабочей поверхности)
- Внутренние поверхности звеньев цепи (без избытка, чтобы не притягивать пыль)
- Направляющие башмаки (по продольным канавкам скольжения)
Важные технические нюансы:
- Смазка наносится только на внутренние поверхности цепи, контактирующие с шестернями
- Излишки материала удаляйте чистой ветошью – избыток смазки провоцирует налипание абразива
- Обработка зубьев распределительного и коленчатого валов осуществляется моторным маслом
| Элемент | Тип смазки | Критичность |
| Цепь ГРМ | Литиевая смазка для цепей | Обязательно |
| Успокоитель | Моторное масло 5W-40 | Обязательно |
| Звездочки | Моторное масло 5W-40 | Рекомендовано |

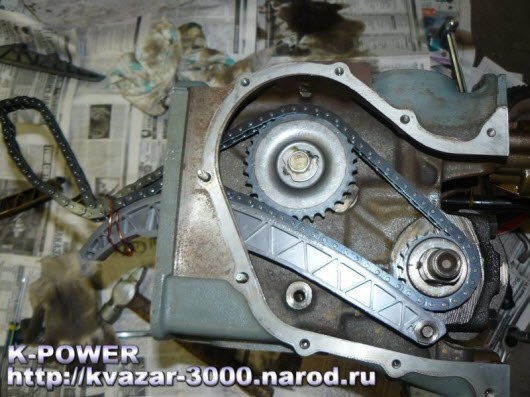

Монтаж нового успокоителя: правильная ориентация
Ключевой момент установки – соблюдение корректного положения успокоителя относительно цепи. Направление изогнутой пластины должно строго соответствовать движению цепи при вращении коленчатого вала по часовой стрелке.
Нарушение ориентации приведет к ускоренному износу детали, появлению посторонних шумов (металлический лязг, скрежет) и риску повреждения цепи ГРМ. На корпусе большинства успокоителей нанесена маркировка или стрелка, указывающая правильное направление установки – эта метка должна быть обращена в сторону передней части двигателя.
Последовательность контроля ориентации
- Перед фиксацией болтами приложите успокоитель к посадочному месту, совместив монтажные отверстия.
- Визуально убедитесь, что:
- Изогнутый профиль пластины повторяет траекторию цепи
- Стрелка/маркировка (при наличии) направлена к радиатору
- Плоская сторона основания прилегает к блоку цилиндров без перекосов
- Проверьте зазор между пластиной и цепью – он должен быть равномерным по всей длине контакта (≈1-2 мм).
| Неправильно | Правильно |
|---|---|
| Маркировка направлена в ГБЦ | Маркировка направлена к радиатору |
| Выпуклая часть "смотрит" назад | Выпуклая часть обращена вперед |
| Цепь касается края пластины | Центр пластины контактирует с цепью |
Важно: Затяжку крепежных болтов производите только в указанном производителем порядке и с рекомендованным моментом (обычно 15-25 Н·м), используя динамометрический ключ. Перекос при затяжке искажает геометрию успокоителя.
Затяжка крепежных болтов с требуемым моментом
Правильная затяжка болтов успокоителя цепи – критически важный этап сборки. Соблюдение рекомендованного момента затяжки обеспечивает надежную фиксацию детали без деформации посадочных мест и предотвращает самопроизвольное откручивание при вибрациях.
Для выполнения операции необходим динамометрический ключ с соответствующим диапазоном. Превышение момента может привести к срыву резьбы или поломке болта, а недостаточное усилие – к ослаблению крепления и характерному стуку цепи.
Процедура затяжки
Выполняйте затяжку в следующей последовательности:
- Наживите оба болта крепления успокоителя цепи вручную, убедившись в правильном позиционировании детали
- Предварительно затяните болты динамометрическим ключом с моментом 10 Н·м в любой последовательности
- Окончательно затяните болты с требуемым моментом 23 Н·м по схеме крест-накрест:
- Первый болт до 50% момента (11.5 Н·м)
- Второй болт до 100% момента (23 Н·м)
- Первый болт до 100% момента (23 Н·м)
Требуемые моменты затяжки для компонентов:
| Элемент крепления | Момент (Н·м) |
|---|---|
| Болт успокоителя цепи (M8) | 23 ± 2 |
| Кронштейн направляющей цепи | 54 ± 5 |
Важно: Перед установкой очистите резьбовые отверстия от загрязнений и остатков старого герметика. При использовании болтов с поврежденной резьбой или сомнительном качестве – замените новыми оригинальными деталями.
Снятие фиксаторов цепи и запуск натяжителя
Открутите крепёжные болты верхнего фиксатора цепи (расположен на крышке ГРМ), используя торцевой ключ на 13 мм. Аккуратно снимите металлическую пластину-фиксатор, избегая деформации её крепёжных ушек. Аналогично демонтируйте нижний фиксатор, закреплённый у шкива коленвала – его болты обычно скрыты под слоем грязи, поэтому предварительно очистите зону.
Переведите натяжитель цепи в рабочий режим: снимите защитную резиновую заглушку с его корпуса, вставьте шестигранный ключ на 6 мм в сердцевину механизма. Проворачивайте ключ по часовой стрелке до характерного щелчка – это указывает на сброс блокировки плунжера. Удерживая ключ в достигнутом положении, зафиксируйте плунжер стопорной шпилькой (подойдёт отрезок проволоки или монтажная клипса).
Критические нюансы операции
- Контроль положения цепи: при снятии фиксаторов придерживайте цепь рукой, исключая её провисание или смещение относительно звёзд
- Фиксация натяжителя: если шпилька не вставлена – плунжер мгновенно разблокируется при запуске двигателя, что приведёт к ударным нагрузкам
- Чистота: перед запуском натяжителя удалите абразивные частицы с его посадочного гнезда ветошью
Проверка натяжения цепи после замены
После установки нового успокоителя цепи ГРМ критически важно проверить натяжение цепи. Неправильное натяжение приводит к ускоренному износу деталей, шуму при работе двигателя или обрыву цепи с катастрофическими последствиями для силового агрегата.
Проверка выполняется на холодном двигателе через 10-15 минут после остановки. Откройте капот и снимите пластиковую крышку ГРМ для доступа к цепи. Убедитесь, что метки распредвалов и коленчатого вала совпадают – это обязательное условие перед регулировкой.
Порядок оценки натяжения
Метод "прогиба":
- Найдите центральный участок цепи между распредвалами
- Указательным пальцем нажмите на цепь с усилием 5-7 кгс
- Замерьте величину прогиба линейкой:
- Норма: 6-7 мм
- Критическое отклонение: >10 мм или <4 мм
Акустический контроль: Запустите двигатель и прослушайте зону успокоителя. Допустимо равномерное шуршание. Тревожные признаки:
- Металлический лязг при сбросе газа
- Ритмичный стук на холостых оборотах
- Вибрация в такт работе двигателя
| Симптом | Причина | Действие |
| Прогиб >10 мм | Износ башмака успокоителя | Регулировка натяжителя |
| Прогиб <4 мм | Перетяжка цепи | Ослабление натяжителя |
| Боковой люфт цепи | Деформация направляющих | Замена успокоителя |
Повторную проверку выполните после 500-700 км пробега. Успокоитель должен равномерно прилегать к цепи без перекосов. Если слышен свист – обработайте посадочные поверхности графитовой смазкой. Помните: цепь не должна издавать резонансных щелчков при разгоне до 3000 об/мин!
Регулировка положения генератора и его крепление
После установки нового успокоителя цепи критически важно проверить положение генератора относительно коленчатого вала и приводного ремня. Неправильная центровка приведет к ускоренному износу ремня и подшипников, а также может вызвать посторонние шумы при работе двигателя.
Ослабьте гайки верхнего и нижнего крепления генератора ключом на 13 мм, обеспечив небольшой свободный ход корпуса. Проверьте параллельность шкивов коленвала и генератора визуально или с помощью линейки – их плоскости должны совпадать без перекосов.
Процедура натяжения ремня
Используя монтировку, аккуратно оттяните корпус генератора от двигателя до достижения требуемого натяжения ремня:
- Правильное усилие: при нажатии пальцем на середину ветви ремня прогиб должен составлять 10-15 мм
- Контроль перекоса: избегайте смещения генератора вверх/вниз при приложении усилия
Зафиксируйте положение, последовательно затягивая крепежные гайки:
- Нижнее крепление к кронштейну двигателя
- Верхнюю регулировочную планку
- Контргайку натяжного болта
Обязательно проверьте свободу вращения шкивов после затяжки – ремень не должен создавать избыточного сопротивления. Запустите двигатель на 2-3 минуты, затем повторно проверьте натяжение – новый ремень может немного "приработаться".
Установка переднего правого колеса на штатное место
Поднимите колесо и аккуратно наденьте его на шпильки ступицы, совместив отверстия диска со шпильками. Контролируйте положение колеса, чтобы избежать перекоса. Убедитесь, что диск плотно прилегает к торцевой поверхности ступицы без зазоров.
Наденьте штатные гайки крепления колеса на шпильки и равномерно затяните их крест-накрест вручную. Используйте динамометрический ключ для финальной затяжки с усилием 90-110 Н∙м (точное значение уточняйте в руководстве по эксплуатации). Повторите затяжку по кругу после опускания автомобиля.
Контроль после установки
- Опустите автомобиль домкратом до полного контакта колеса с поверхностью
- Проверьте визуально соосность колеса с аркой
- Прокрутите колесо рукой для контроля отсутствия трения о элементы подвески
| Этап | Ключевое требование |
| Посадка на шпильки | Без перекоса диска |
| Предварительная затяжка | Крестообразная последовательность |
| Финальная затяжка | Только динамометрическим ключом |
Убедитесь, что противопожарный инструмент и домкрат убраны из рабочей зоны перед запуском двигателя. Проведите тестовую поездку на малой скорости для проверки биения колеса.
Повторная очистка зоны работ от загрязнений
После демонтажа старого успокоителя цепи тщательно удалите остатки грязи, масла и ржавчины с посадочных поверхностей кронштейнов и крепежных отверстий. Используйте металлическую щетку, ветошь и специальный очиститель (WD-40 или аналогичный состав), уделяя особое внимание местам контакта новой детали с кузовом. Остатки загрязнений нарушат правильную посадку успокоителя и ускорят его износ.
Проведите финальную очистку примыкающих участков днища кузова и элементов подвески в радиусе 30-40 см от зоны монтажа. Это предотвратит попадание абразивных частиц на трущиеся поверхности нового успокоителя при установке. Обязательно обезжирьте крепежные болты и резьбовые отверстия – засохшая грязь на резьбе может исказить момент затяжки.
Ключевые этапы обработки
- Очистка контактных плоскостей: Зачистите места прилегания успокоителя до металлического блеска
- Обработка крепежа: Прогоните резьбу метчиком и удалите стружку смазанным ветошью
- Финишное обезжиривание: Протрите зону установки безворсовой тканью с уайт-спиритом
| Тип загрязнения | Инструмент для удаления | Риски при игнорировании |
| Коррозия | Преобразователь ржавчины + щетка | Перекос детали, вибрации |
| Масляные пятна | Обезжириватель | Проскальзывание успокоителя |
| Абразивная пыль | Сжатый воздух | Ускоренный износ ролика |
Перед установкой нового успокоителя визуально убедитесь в отсутствии остатков очистителей на поверхностях – некоторые составы могут разрушать резиновые элементы. Не используйте воду для финальной промывки – влага спровоцирует коррозию в труднодоступных полостях.
Монтаж защиты картера двигателя на место
Убедитесь, что посадочные площадки кузова и крепежные отверстия защиты очищены от грязи, масла или остатков старой прокладки. Совместите монтажные проушины защиты с крепежными точками на лонжеронах и подрамнике, контролируя корректное положение относительно элементов двигателя и рулевых тяг.
Вставьте штатные болты крепления (обычно 6–8 штук) в соответствующие отверстия, предварительно надев на них шайбы. Последовательно затягивайте крепеж крест-накрест в несколько этапов, используя динамометрический ключ со значением 45–55 Н·м для равномерного прижима без перекоса. Проверьте отсутствие контакта защиты с приводными валами, шлангами или выпускной системой при покачивании автомобиля.
Контроль после установки
- Тест на вибрации: Запустите двигатель, резко повысьте обороты до 3000–4000 об/мин – защита не должна резонировать.
- Проверка зазоров: Убедитесь в сохранении минимального расстояния 15–20 мм до поддона картера и элементов выхлопа.
- Пробная поездка: Преодолейте неровности на малой скорости, прислушиваясь к стукам – посторонние звуки указывают на необходимость регулировки.
Запуск двигателя и контроль посторонних шумов
После завершения установки нового успокоителя цепи и сборки двигателя выполните запуск мотора. Дайте ему поработать на холостом ходу 3-5 минут, внимательно прислушиваясь к звукам в районе привода ГРМ. Используйте стетоскоп или деревянный брусок, приложенный к блоку цилиндров, для точной локализации источника шума.
Особое внимание уделите зоне расположения успокоителя и натяжителя цепи. Посторонние звуки могут проявляться сразу после запуска или при плавном повышении оборотов до 2000-3000 об/мин. Избегайте резкого старта и длительной работы под нагрузкой до завершения диагностики.
Типы шумов и их интерпретация
- Металлический стук или щелчки: Неправильная установка успокоителя, ослабление крепежных болтов, контакт с цепью
- Постоянный гул или вой: Дефект подшипника успокоителя, недостаточное натяжение цепи, износ направляющих
- Скрежет при разгоне: Перекос детали, отсутствие смазки, контакт с зубьями шестерни
При обнаружении аномальных звуков немедленно заглушите двигатель и проверьте: затяжку крепежных болтов (момент 20-25 Н∙м), положение успокоителя относительно цепи, отсутствие видимых деформаций. Если шумы сохраняются после повторной установки – требуется диагностика натяжителя, башмака и состояния цепи.
Контроль уровня масла после замены успокоителя цепи
После замены успокоителя цепи двигателя Нива Шевроле обязателен контроль уровня масла. В процессе работ возможно случайное повреждение прокладок или неплотное прилегание поддона картера при обратной сборке, что провоцирует утечки. Дополнительно часть смазочного материала неизбежно теряется при сливе старого масла или демонтаже элементов.
Уровень проверяйте на остывшем двигателе (через 10-15 минут после остановки), используя масляный щуп. Автомобиль должен стоять на ровной поверхности. Достаньте щуп, протрите его чистой ветошью, затем снова погрузите в маслозаборную трубку до упора и извлеките для точного замера. Нормальный уровень находится строго между метками "MIN" и "MAX".
Действия при отклонениях от нормы
- Уровень ниже MIN: долейте масло той же марки и вязкости через заливную горловину. Добавляйте небольшими порциями (по 100-200 мл) с промежуточной проверкой щупом.
- Уровень выше MAX: слейте излишки через пробку поддона картера. Избыток масла вызывает вспенивание и рост давления в системе.
| Признак проблемы | Возможная причина | Решение |
| Масло быстро темнеет после замены | Попадание загрязнений при сборке | Повторная замена масла и фильтра |
| Появление масляных пятен под авто | Неплотная установка поддона или прокладок | Подтяжка крепежа или замена уплотнителей |
После корректировки уровня запустите двигатель на 2-3 минуты и повторно проверьте щуп. Убедитесь в отсутствии подтёков на стыках поддона картера и вокруг успокоителя. Контролируйте уровень ежедневно в течение первых 100-200 км пробега.
Особенности обкатки после замены успокоителя цепи
Первые 500-1000 км пробега после установки нового успокоителя критичны для правильной приработки детали к цепи. В этот период необходимо обеспечить равномерное распределение нагрузки на пластиковую подушку и исключить ударные воздействия. Несоблюдение щадящего режима может привести к преждевременному износу или деформации элемента.
Обкатка направлена на адаптацию поверхности успокоителя к профилю цепи, предотвращение локальных перегревов и снижение риска появления посторонних шумов. Контроль состояния системы в начальный период эксплуатации позволяет своевременно выявить возможные дефекты монтажа или производственные недочеты.
Рекомендации по эксплуатации
Основные ограничения в период обкатки:
- Избегайте оборотов двигателя выше 3500 об/мин
- Исключите резкие старты и экстренные торможения
- Не буксируйте прицепы и другие транспортные средства
- Ограничьте поездки по бездорожью и глубоким лужам
Контрольные процедуры после обкатки:
- Проверьте натяжение цепи ГРМ согласно мануалу
- Осмотрите успокоитель на предмет неравномерного износа
- Проконтролируйте отсутствие металлической стружки в зоне установки
- Убедитесь в отсутствии посторонних шумов при работе двигателя
После завершения обкатки проведите диагностику состояния цепи и смежных компонентов. При обнаружении отклонений (вибрация, свист, рывки) немедленно остановите эксплуатацию автомобиля для выяснения причин.
Список источников
При подготовке материала использовались технические ресурсы и практические руководства, специализирующиеся на ремонте автомобилей марки Chevrolet Niva.
Ключевое внимание уделялось проверенным источникам с пошаговыми инструкциями и спецификациями производителя для обеспечения точности описания процедуры замены.
- Официальное руководство по ремонту и техническому обслуживанию Chevrolet Niva (издательство АО "ГАЗ")
- Тематические разделы специализированных автомобильных форумов: Niva-Club.net и ChevroletNiva.ru
- Видеоинструкции от автосервисов, специализирующихся на внедорожниках LADA 4x4
- Технические каталоги запчастей (Exist.ru, EMEX.ru) с описанием компонентов цепи ГРМ
- Статьи из автомобильных журналов "За рулём" и "Авторевю" по обслуживанию силовых агрегатов
