Щит электропроводки Daewoo Matiz - роль в системе

Статья обновлена: 18.08.2025

Электрические цепи современных автомобилей требуют надежной защиты от перегрузок и коротких замыканий.

Предохранители в Daewoo Matiz выполняют критическую функцию: они прерывают подачу тока при возникновении аварийных ситуаций, предотвращая повреждение дорогостоящего электрооборудования и возможное возгорание.

Игнорирование состояния этих элементов может привести к полному выходу из строя систем освещения, климат-контроля, аудиокомплекса или бортового компьютера, превращая незначительную неисправность в серьезную проблему.

Расположение основного блока предохранителей в салоне Матиз

Основной блок предохранителей Daewoo Matiz расположен в салоне автомобиля, обеспечивая удобный доступ для диагностики и замены элементов. Он находится в нижней части передней панели со стороны водителя, рядом с местом размещения педального узла.

Для обнаружения блока необходимо опустить голову ниже уровня рулевой колонки и посмотреть вверх под приборную панель. Корпус модуля закреплен на специальном кронштейне и закрыт пластиковой крышкой прямоугольной формы с фиксаторами.

Процесс доступа к блоку

Отключите зажигание и убедитесь, что все электроприборы неактивны.
Нащупайте пластиковую крышку размером ≈10×15 см над педалью тормоза.
Сожмите боковые фиксаторы крышки одновременно.
Потяните крышку вниз до полного отсоединения.

Особенности размещения	Важные нюансы
Вертикальное крепление	Электрические разъемы направлены в сторону сиденья
Высота от пола ≈40 см	Рекомендуется использовать фонарик для осмотра
Соседство с рулевой колонкой	Избегайте резких движений при демонтаже

На внутренней стороне крышки всегда расположена схема с расшифровкой назначения каждого предохранителя. Красные элементы отвечают за критичные системы (топливный насос, ЭБУ), синие – за цепи освещения и стеклоочистители.

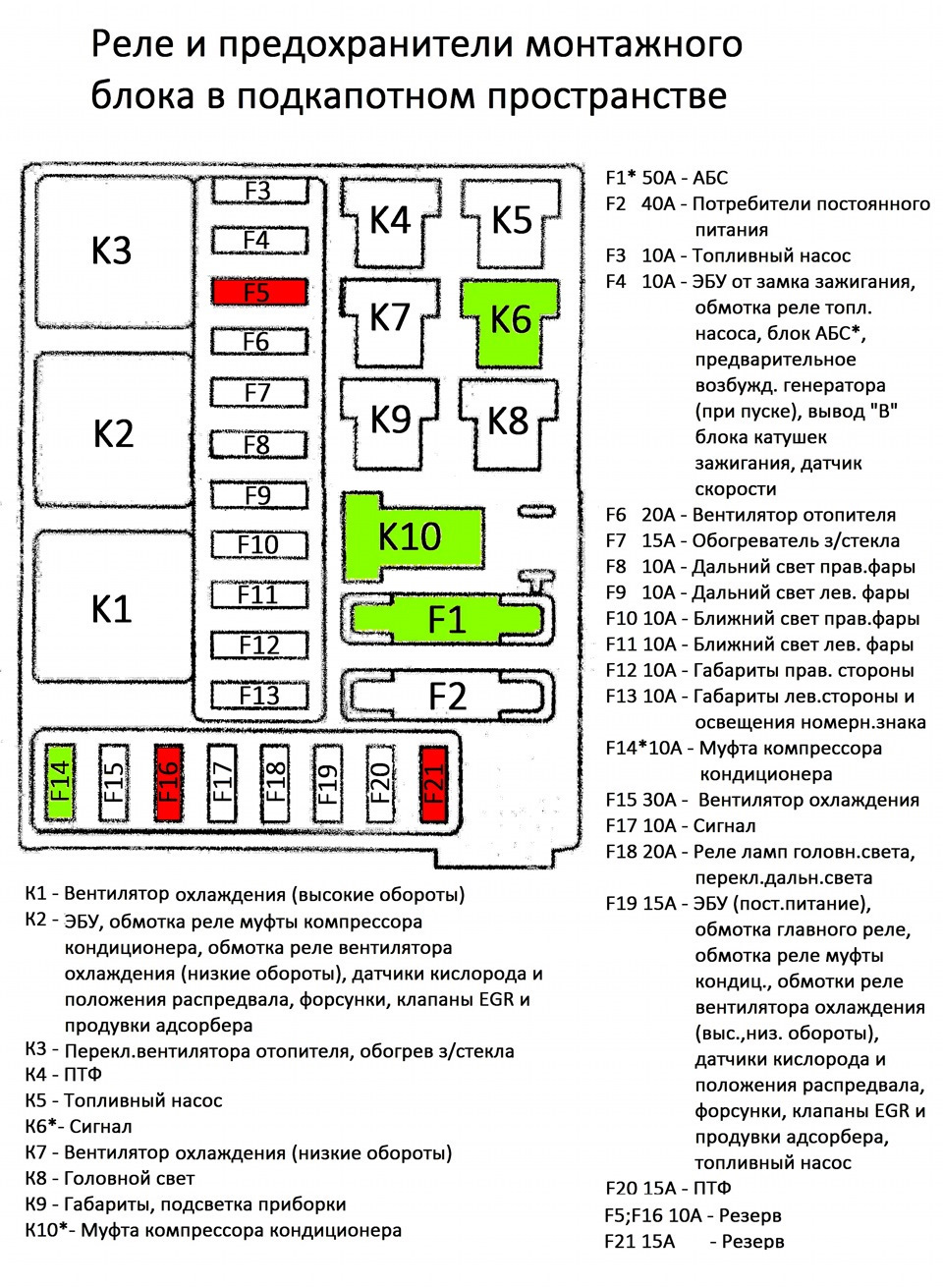

Расположение дополнительного блока предохранителей под капотом Daewoo Matiz

Дополнительный блок предохранителей в моторном отсеке Daewoo Matiz находится со стороны водителя, в непосредственной близости от аккумуляторной батареи. Он закреплен на внутренней поверхности левого брызговика (ближе к лобовому стеклу) и закрыт защитной пластиковой крышкой прямоугольной формы.

Для доступа к блоку необходимо открыть капот автомобиля и визуально идентифицировать черный пластиковый корпус размером примерно 15×10 см. Крышка обычно фиксируется пластиковыми защелками по бокам, которые легко отстегиваются пальцами без инструментов.

Ключевые ориентиры для поиска

Соседство с АКБ – расположен в 20-30 см от аккумулятора
Высота установки – на уровне верхней кромки колесной арки
Характерные элементы – рядом обычно находятся бачок омывателя и главный блок предохранителей

Расшифровка символов на крышке блоков предохранителей

На крышке блока предохранителей Daewoo Matiz нанесены условные обозначения, каждое из которых соответствует конкретному защищаемому элементу электрооборудования автомобиля. Эти символы стандартизированы и позволяют быстро идентифицировать назначение предохранителя без обращения к документации.

Понимание значков критично для оперативного поиска неисправности. Например, значок ⏚ обозначает массу (землю), а ∫ указывает на цепи, связанные с освещением. Расшифровка предотвращает ошибки при замене и гарантирует защиту правильных цепей.

Распространенные символы и их значения

△! или ⚠ – Аварийная сигнализация ("аварийка")
◻⏤ – Габаритные огни и подсветка номерного знака
☀ – Система отопления и кондиционирования
∫ – Фары ближнего/дальнего света
♪ – Аудиосистема (магнитола, динамики)
⏚ – Основное заземление кузова
○↗ – Дворники и омыватель лобового стекла
⏻ – Прикуриватель или розетка 12V

Символ	Описание цепи
⇧	Стеклоподъемники
⛭	Топливный насос
⟳!	ABS (антиблокировочная система)
⌖	Датчики (двигателя, безопасности)

Для точной интерпретации всегда сверяйтесь с диаграммой на обратной стороне крышки блока – расположение предохранителей может отличаться в зависимости от года выпуска Matiz. Цифры рядом с символами указывают номинал тока (например, 10A, 15A).

Признаки перегоревшего предохранителя: как определить визуально

Основной визуальный индикатор перегорания – нарушение целостности плавкой нити внутри корпуса. Проверка требует извлечения элемента из блока предохранителей при выключенном зажигании и внимательного осмотра на свету. Прозрачный пластиковый корпус позволяет легко оценить состояние внутреннего проводника.

Неповрежденный предохранитель имеет непрерывную металлическую полоску или проволоку, соединяющую контакты с обеих сторон. Любое отклонение от этой целостности указывает на срабатывание элемента защиты.

Ключевые визуальные признаки

Разрыв проволоки: Четко видимое разделение плавкой вставки на две части.
Оплавление или почернение: Потемнение пластика внутри корпуса, капли металла или нагар на нити.
Расплавленный корпус: Деформация или локальное помутнение пластика в месте перегорания.
Отсутствие нити: Полное испарение проводника (встречается реже при сильных перегрузках).

Состояние	Внешний вид	Значение
Исправен	Металлическая нить целая, корпус прозрачный	Работоспособен
Перегоревший	Нить разорвана, корпус почернел/оплавился	Требует замены

Важно: Некоторые предохранители имеют слабозаметные разрывы. Используйте фонарик для подсветки и сравните подозрительный элемент с новым аналогичного номинала. Никогда не заменяйте перегоревший предохранитель "жучком" или деталью с большим током срабатывания!

Инструменты для замены предохранителей своими руками

Для безопасной и корректной замены перегоревших предохранителей в Daewoo Matiz потребуется минимальный набор инструментов. Основная задача – обеспечить доступ к блокам предохранителей и аккуратно извлечь неисправный элемент без повреждения гнезд или соседних цепей.

Работы проводятся при выключенном зажигании и отсоединенной минусовой клемме аккумулятора. Это исключает риск короткого замыкания и поражения током при случайном контакте с токоведущими частями.

Необходимый инструментарий

Пинцет-захват: Специальный пластиковый пинцет (часто идет в комплекте с авто или продается отдельно). Его конструкция позволяет надежно обхватывать мелкие предохранители стандартных размеров (mini, micro) без деформации корпуса.
Фонарик: Компактный источник яркого света для четкой идентификации маркировки предохранителей и поиска нужного гнезда в затемненных местах салона или подкапотного пространства.
Мультиметр или контрольная лампа: Устройство для проверки наличия напряжения в цепи после установки нового предохранителя (для исключения повторного перегорания из-за неустраненной неисправности).
Запасные предохранители: Набор новых предохранителей строго соответствующих номиналам, указанным на схемах блоков Matiz (обычно 5A, 7.5A, 10A, 15A, 20A, 25A, 30A).

Важно: Категорически запрещается использовать металлические пинцеты, отвертки или плоскогубцы вместо пластикового съемника – это может вызвать замыкание контактов в блоке.

Правила безопасности при работе с предохранителями

Перед любыми манипуляциями с предохранителями всегда отключайте зажигание и вынимайте ключ из замка. Дополнительно отсоедините отрицательную клемму аккумуляторной батареи для полного обесточивания цепи.

Используйте только сервисный съемник предохранителей или специальные пластиковые щипцы. Запрещено применять металлические инструменты (отвертки, пассатижи) – это может вызвать короткое замыкание или повреждение контактов блока.

Основные требования при замене

Строго соблюдайте номинал – устанавливайте предохранитель с током срабатывания, указанным на крышке блока или в мануале. Использование «жучков» или элементов с несоответствующим номиналом приводит к возгоранию.
Перед установкой нового предохранителя обязательно устраните причину перегорания. Проверьте цепь на КЗ мультиметром.
Не касайтесь контактов голыми руками при включенном аккумуляторе – возможно искрообразование.

Опасная ситуация	Правильное действие
Предохранитель нагревается при работе	Немедленно обесточьте цепь, проверьте нагрузку и соединения
Многократное перегорание	Диагностика электропроводки на утечки или КЗ
Оплавление корпуса	Замена блока предохранителей, ревизия посадочных гнезд

При замене визуально оцените состояние контактов – окисление или деформация требуют очистки спецсредствами.
Используйте предохранители оригинального типа (ATO, mini-ATO) – несовместимые размеры нарушают плотность посадки.
После установки включите цепь под нагрузкой и контролируйте нагрев элемента первые 5-7 минут.

Поиск отвечающего за фары предохранителя

На Daewoo Matiz блок предохранителей расположен в салоне возле левой ноги водителя. Точное местоположение элемента, отвечающего за фары, определяется по схеме на крышке блока или руководству пользователя.

Схема маркирует предохранители цифрами и пиктограммами, где значок фары указывает на нужный элемент. При отсутствии схемы ориентируются на стандартное расположение: для фар ближнего/дальнего света чаще используются F9 (15А) или F10 (15А).

Порядок идентификации

Откройте пластиковую крышку блока, потянув её на себя
Изучите схему на внутренней стороне крышки
Найдите значок фары или обозначения:
- HEAD LH – левая фара
- HEAD RH – правая фара
- LOW BEAM – ближний свет
При отсутствии схемы проверьте предохранители:

F9 15А Левые фары (ближний/дальний)

F10 15А Правые фары (ближний/дальний)

Для подтверждения извлеките предполагаемый предохранитель и проверьте целостность металлической нити. Перегоревший элемент имеет разорванный проводник или потемневшее стекло.

При замене используйте предохранитель строго того же номинала. Установка элемента с повышенным током может вызвать повреждение электропроводки.

Замена предохранителя прикуривателя и гнезда 12V

Неисправность прикуривателя или гнезда 12V на Daewoo Matiz чаще всего вызвана перегоревшим предохранителем. Этот элемент защищает цепь от перегрузок при подключении мощных потребителей или коротких замыканий.

Замена выполняется в несколько этапов. Важно использовать предохранитель строго того же номинала (указан в амперах на корпусе), иначе возможны повреждения электропроводки или возгорание.

Пошаговый алгоритм замены

Отключите зажигание и извлеките ключ из замка.
Найдите блок предохранителей салона (обычно расположен слева под рулевой колонкой за пластиковой панелью).
Снимите защитную крышку блока, отщелкнув фиксаторы.
Идентифицируйте предохранитель цепи прикуривателя по схеме на крышке или в руководстве (часто обозначен как "CIG", "LIGHTER" или "SOCKET", F13-F17 в зависимости от года выпуска).
Извлеките неисправный предохранитель специальными пластиковыми щипцами из блока (или аккуратно пальцами/плоскогубцами). Проверьте целостность нити на просвет.
Вставьте новый предохранитель с идентичным номиналом (обычно 15А или 20А) в соответствующий разъем до упора.
Установите крышку блока на место.
Проверьте работу прикуривателя/гнезда 12V, включив зажигание.

Важно	Не допускайте
Использование предохранителя правильного ампеража	Установки "жучков" или предохранителей большего номинала
Диагностика причины перегорания (проверка подключаемых устройств)	Применения металлических предметов для извлечения

Если новый предохранитель мгновенно перегорает, ищите короткое замыкание в цепи: осмотрите гнездо на предмет посторонних предметов, проверьте целостность проводки и разъемов. Повторные перегорания требуют профессиональной диагностики.

Предохранители стеклоподъемников: расположение и номинал

Предохранитель цепи стеклоподъемников в Daewoo Matiz расположен в основном монтажном блоке салона. Блок находится под приборной панелью со стороны водителя: для доступа необходимо открыть защитную крышку, открутив фиксирующие винты или отщелкнув крепления.

Номинал предохранителя стеклоподъемников составляет 20 А или 25 А в зависимости от года выпуска и комплектации автомобиля. Точное значение указано на корпусе предохранителя и в схеме электрооборудования на внутренней стороне крышки блока.

Примеры расположения в разных поколениях Matiz

Модель	Типовое расположение	Номинал
Matiz M100 (1998-2000)	F17 (левый блок)	20A
Matiz M150 (2000-2005)	F9 (нижний ряд)	25A
Matiz M200 (2005-2010)	F14 (правый сектор)	20A

Важно: расположение может отличаться в зависимости от модификации. Ищите маркировку «POWER WINDOW», «PW» или «Стеклоподъемники» на схеме блока предохранителей.

Признаки перегоревшего предохранителя:

Полный отказ всех стеклоподъемников
Отсутствие реакции на кнопки при работающей подсветке
Характерный обрыв нити накала в прозрачном корпусе предохранителя

Диагностика и замена предохранителя вентилятора печки Daewoo Matiz

Первым признаком неисправности является полное отсутствие работы вентилятора отопителя на всех скоростях. Убедитесь, что проблема не вызвана отказом двигателя вентилятора, регулятора скорости или кнопки управления – проверка предохранителя выполняется перед углубленной диагностикой этих узлов.

Найдите монтажный блок предохранителей в салоне автомобиля – у Daewoo Matiz он расположен в нижней части панели приборов со стороны водителя, за пластиковой крышкой. Конкретное расположение и назначение предохранителей указано на схеме, нанесенной на внутреннюю сторону крышки блока или в руководстве по эксплуатации.

Процедура проверки и замены

1. Определение нужного предохранителя: Используйте схему на крышке блока для поиска предохранителя, отвечающего за цепь вентилятора отопителя (часто обозначен как "Heater", "Blower", "Вентилятор печки" или "FAN"). В Matiz это обычно предохранитель номиналом 15А или 20А, расположенный в одном из слотов (например, F4).

2. Извлечение и визуальная диагностика:

Выключите зажигание.
Специальными пластиковыми щипцами (расположены в блоке) или пинцетом аккуратно извлеките предохранитель.
Осмотрите плавкую перемычку внутри прозрачного корпуса. Перегоревший предохранитель имеет явно разорванную или оплавленную металлическую нить, потемнение или следы копоти на стенках.

3. Установка нового предохранителя:

Подберите предохранитель строго того же номинального тока (указан на корпусе и схеме). Использование предохранителя большего номинала опасно!
Вставьте новый предохранитель в соответствующий слот до полной фиксации контактов.
Включите зажигание и проверьте работу вентилятора на всех скоростях.

Важные замечания: Если новый предохранитель сразу перегорает – это указывает на серьезное короткое замыкание в цепи (проводка, мотор вентилятора, регулятор скорости). Дальнейшую диагностику и ремонт должен проводить квалифицированный автоэлектрик. Регулярная проверка состояния контактов в блоке предохранителей предотвращает окисление и нарушение проводимости.

Предохранитель топливного насоса: симптомы и замена

Предохранитель топливного насоса защищает электрическую цепь питания насоса от коротких замыканий и перегрузок. Располагается в основном монтажном блоке салона автомобиля (реже – в подкапотном блоке) и обозначается на схеме крышки как "Fuel Pump", "FP" или "ТН". Его перегорание мгновенно останавливает подачу топлива в двигатель.

Отказ предохранителя проявляется характерными симптомами:

Двигатель не запускается: Стартер крутит коленвал, но отсутствуют признаки воспламенения топлива.
Глохнущий двигатель: Мотор внезапно останавливается во время движения без предупреждения.
Отсутствие звука работы насоса: При включении зажигания (до запуска стартера) не слышен характерный жужжащий звук топливного насоса под задним сиденьем или в баке.
Отсутствие давления в топливной рампе: Проверяется через специальный клапан на рампе (требует навыков и осторожности).

Порядок замены предохранителя топливного насоса

Выключите зажигание и извлеките ключ из замка.
Найдите блок предохранителей. Основной блок обычно расположен в салоне:
- Под панелью приборов со стороны водителя (часто за пластиковой накладкой).
- Рядом с боковой обшивкой центральной консоли.
Идентифицируйте предохранитель:
- Используйте схему на крышке блока или в руководстве по эксплуатации автомобиля.
- Ищите обозначение "Fuel Pump", "FP", "ТН" или соответствующий номер (например, F5).
Извлеките неисправный предохранитель:
- Воспользуйтесь специальными пластиковыми щипцами, идущими в комплекте с блоком.
- Аккуратно потяните предохранитель строго вертикально вверх.
Проверьте предохранитель:
- Визуально: перегоревшая плавкая вставка разорвана или оплавилась.
- Мультиметром: установите режим прозвонки – отсутствие сигнала укажет на обрыв.
Установите новый предохранитель:
- Обязательно используйте предохранитель того же номинала (Амперы, например 15А), указанного на крышке блока или в руководстве.
- Вставьте его плотно в те же контакты, откуда был извлечен старый.
Проверьте работу:
- Включите зажигание (не запуская двигатель) – должен послышаться звук работы насоса 1-2 секунды.
- Запустите двигатель. Если проблема была только в предохранителе – мотор заработает.

Важно! Постоянное перегорание нового предохранителя указывает на серьезную неисправность в цепи питания топливного насоса (короткое замыкание, неисправность самого насоса, повреждение проводки). Требуется профессиональная диагностика.

Как проверить предохранитель мультиметром или тестером

Проверка предохранителя мультиметром выполняется двумя основными способами: измерением сопротивления или использованием режима прозвонки. Оба метода требуют предварительного извлечения элемента из блока предохранителей автомобиля для точной диагностики его целостности.

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. Подготовьте мультиметр, установив щупы в соответствующие гнезда (черный – COM, красный – Ω/V).

Пошаговая инструкция проверки

Способ 1: Режим прозвонки (значок ⎓)

Поверните переключатель мультиметра в положение значка звуковой волны (⎓)
Прикоснитесь щупами к металлическим контактам предохранителя с двух сторон
Услышали непрерывный звуковой сигнал? Предохранитель исправен. Тишина? Элемент перегорел

Способ 2: Измерение сопротивления (значок Ω)

Показания мультиметра	Состояние предохранителя
0-2 Ома	Исправен (короткое замыкание в цепи)
Бесконечность (1 или OL)	Перегорел (обрыв цепи)

Установите переключатель в положение Ω (200 Ом)
Плотно прижмите щупы к боковым контактам предохранителя
Сравните показания на дисплее с таблицей значений

При замене всегда используйте предохранитель с идентичным номиналом тока (указан на корпусе элемента). Проверка под нагрузкой запрещена – это может вывести из строя мультиметр.

Номиналы предохранителей Daewoo Matiz: цветовая маркировка

Цвет корпуса предохранителя в Daewoo Matiz напрямую соответствует его номинальному току. Это позволяет визуально быстро идентифицировать параметры элемента при замене или диагностике электроцепи. Понимание цветовой кодировки критически важно для предотвращения ошибок при подборе компонентов.

Использование предохранителя с несоответствующим номиналом может привести к перегоранию проводки, выходу из строя электрооборудования или возгоранию. Всегда сверяйтесь с маркировкой на корпусе предохранителя и схемой блока предохранителей конкретной модификации автомобиля.

Стандартная цветовая кодировка

5A (розовый) - Защита маломощных цепей (например, подсветка приборов)
7.5A (коричневый) - Системы управления двигателем, датчики
10A (красный) - Габаритные огни, стеклоочистители, аудиосистема
15A (синий) - Система вентиляции, обогрев зеркал, стоп-сигналы
20A (желтый) - Электроприводы стеклоподъемников, топливный насос
25A (прозрачный/белый) - Мощные потребители (например, обогрев заднего стекла)
30A (зеленый) - Стартер, цепи ABS (в отдельных комплектациях)

Цвет	Номинал	Типовые защищаемые цепи
Розовый	5A	Подсветка панели приборов, часы
Коричневый	7.5A	Датчики кислорода, форсунки
Красный	10A	Противотуманные фары, прикуриватель
Синий	15A	Дворники, указатели поворотов
Желтый	20A	Фары ближнего света, топливный насос
Белый	25A	Обогрев заднего стекла, вентилятор отопителя
Зеленый	30A	Стартер, цепи ABS/EDS

Внимание: Расположение предохранителей конкретного номинала может отличаться в зависимости от года выпуска автомобиля. Всегда уточняйте назначение элемента по схеме на крышке блока предохранителей или сервисной документации перед заменой.

Почему важно использовать предохранители только нужного ампеража

Установка предохранителя с завышенным номиналом нарушает принцип селективной защиты. Ток, превышающий расчетные значения для конкретной цепи, не приведет к своевременному разрыву контакта. Это создает риск перегрева проводки и возникновения возгорания при коротком замыкании или перегрузке.

Применение предохранителей с заниженным амперажом вызывает ложные срабатывания защиты. Электрические потребители (фары, обогрев стекла, аудиосистема) будут отключаться при штатной нагрузке из-за преждевременного перегорания элемента. Это приводит к постоянным неудобствам и необходимости частой замены.

Ключевые последствия неправильного выбора

Повреждение оборудования: Завышенный номинал пропускает разрушительные токи через чувствительные электронные модули (ЭБУ, реле, датчики)
Выход из строя проводки: Плавление изоляции и разрушение жил кабелей из-за длительного перегрева
Пожарная опасность: Возгорание в монтажном блоке или вдоль трассы электропроводки
Некорректная работа систем: Спонтанные отключения приборов при заниженном номинале

Ситуация	Предохранитель 15А вместо 10А	Предохранитель 7.5А вместо 10А
Короткое замыкание	Не сгорит, проводка перегреется	Сгорит мгновенно (штатно)
Нагрузка 12А	Не сгорит (перегрев цепи!)	Сгорит (ложное срабатывание)

Цветовая маркировка корпусов и цифровое обозначение на колпачке строго соответствуют току срабатывания. Использование "жучков", монет или других самодельных элементов категорически недопустимо – они не обеспечивают защиту цепи. Подбор осуществляется исключительно по руководству к автомобилю и надписям на крышке монтажного блока.

Причины частого перегорания специфичных предохранителей

Частое перегорание предохранителей на Daewoo Matiz указывает на системные проблемы в электроцепи. Основные причины связаны с превышением допустимой нагрузки или нарушением целостности проводки. Игнорирование таких симптомов может привести к выходу из строя дорогостоящих компонентов.

Короткое замыкание – наиболее опасная причина, возникающая при повреждении изоляции проводов. Это создает путь тока с минимальным сопротивлением, мгновенно расплавляющий плавкую вставку. Также критичны ошибки при установке нештатного оборудования или некорректном ремонте, нарушающие параметры цепи.

Конкретные факторы перегорания

Типичные проблемные узлы и их причины:

Топливный насос: Заклинивание двигателя насоса, окисление контактов или повреждение проводки в топливном баке.
Электропакет (стеклоподъемники, центральный замок): Заедание механизмов, износ мотор-редукторов, обрыв проводов в гофре дверных петель.
Обогрев заднего стекла: Перетирание токопроводящих нитей, нарушение контактов у креплений или короткое замыкание на кузов.

Дополнительные технические причины:

Коррозия предохранительных блоков и колодок, ведущая к локальному перегреву.
Установка предохранителей несоответствующего номинала (например, 20А вместо 15А).
Механическое повреждение жгутов в зоне педального узла или под сиденьями.
Неисправность реле управления мощными потребителями.

Признак	Возможная зона повреждения
Перегорает при включении конкретной функции	Цепь управляемого компонента (моторчик, лампа)
Перегорает произвольно при движении	Перетирание жгута, контакт с подвижными частями
Плавление корпуса предохранителя	Плохой контакт в держателе, окисление

Важно: Диагностика требует последовательной проверки мультиметром – от предохранителя к потребителю. Замена без устранения первопричины бесполезна и опасна.

Аварии из-за самодельных "жучков" вместо предохранителей

Самодельные "жучки" – проволока, монеты или скрутки – ставят при перегорании штатного предохранителя, чтобы временно восстановить цепь. Владельцы Daewoo Matiz часто идут на этот шаг из-за дешевизны или отсутствия подходящего предохранителя под рукой, игнорируя предупреждения в руководстве.

Такая "экономия" превращает предохранитель в бесполезный элемент: "жучок" не плавится при перегрузке. Это провоцирует перегрев проводки, расплавление изоляции и короткие замыкания. В Matiz с компактным моторным отсеком риски выше из-за плотной компоновки электрокомпонентов.

Ключевые риски для Daewoo Matiz

Типичные сценарии аварий:

Возгорание в моторном отсеке из-за КЗ в цепи стартера или генератора, где "жучки" вместо предохранителей 80А-100А не срабатывают при скачках напряжения.
Расплавление пластиковых деталей панели приборов при замыкании в цепи прикуривателя (предохранитель F17) – "жучок" продолжает подавать ток на повреждённый участок.
Выход из строя блока управления двигателем при КЗ в цепи датчиков: штатный предохранитель F9 (15А) защищает ЭБУ, а самодельная перемычка – нет.

Штатный предохранитель	Последствия установки "жучка"
F2 (30А) – вентилятор охлаждения	Перегрев двигателя, деформация ГБЦ при заклинивании вентилятора
F4 (15А) – стоп-сигналы, габариты	Замыкание проводки в багажнике, отказ световой сигнализации
F7 (10А) – датчики ABS	Ложные срабатывания системы или полный отказ тормозов

Критичные ошибки при изготовлении "жучков":

Использование толстой проволоки – увеличивает токовый порог срабатывания защиты.
Фиксация металлическими предметами (скрепками, гвоздями) – вызывает искрение в блоке предохранителей.
Установка в цепи с высоким пиковым током (топливный насос, обогрев стекла) – приводит к оплавлению разъёмов.

Схема электроцепей автомобиля в руководстве пользователя

Руководство по эксплуатации Daewoo Matiz содержит детализированные схемы электроцепей, где наглядно отображено расположение и взаимосвязь всех элементов системы. Эти схемы являются основным источником для идентификации цепей, защищаемых конкретными предохранителями, и их корреляции с потребителями энергии (фары, стеклоочистители, магнитола и т.д.).

Каждый предохранитель на схеме имеет уникальное буквенно-цифровое обозначение (например, F1, F15), строго соответствующее его позиции в монтажном блоке. Напротив обозначения указывается номинал силы тока (в амперах) и перечень оборудования, которое он защищает. Это позволяет мгновенно определить цепь, в которой возникла неисправность при перегорании плавкой вставки.

Ключевые элементы схемы электроцепей

Монтажный блок предохранителей и реле: Схематичное изображение блока с точным расположением всех элементов. Цветом или толщиной линий часто выделяются цепи с разным номинальным током.
Условные обозначения: Расшифровка символов, используемых для обозначения компонентов (провода, разъемы, реле, лампы, двигатели, датчики, блоки управления).
Цветовая маркировка проводов: Буквенные коды цветов изоляции проводов (например, R - красный, B - синий, W - белый, G - зеленый, Y - желтый, Br - коричневый, Bl - черный), необходимые для диагностики обрывов или коротких замыканий.
Точки заземления (массы): Указание мест подключения цепей к кузову автомобиля (обозначаются как G101, G201 и т.п.), критичные для проверки качества контакта.
Разъемы: Обозначения и номера разъемов (С101, С202) для поиска точек подключения оборудования при углубленной диагностике.

Для эффективного использования схемы при замене предохранителя на Daewoo Matiz необходимо выполнить следующие шаги:

Определить переставшее работать оборудование (например, стоп-сигналы).
Найти в перечне оборудования на схеме или в таблице предохранителей соответствующий защитный элемент (для стоп-сигналов - обычно F2 или F15).
Сверить номинал тока (указан на схеме и крышке блока предохранителей).
Проверить состояние предохранителя визуально или тестером. Заменить только на аналогичный по номиналу!
Если новый предохранитель сразу перегорает - искать причину в цепи (короткое замыкание, неисправность потребителя, плохая "масса") с помощью схемы.

Важно: Схемы могут отличаться для разных годов выпуска и комплектаций Matiz. Всегда сверяйтесь с руководством, идущим в комплекте с конкретным автомобилем, или с официальными электронными каталогами.

Порядок действий при обнаружении перегоревшего предохранителя

При отказе электросистемы автомобиля Daewoo Matiz немедленно прекратите эксплуатацию и заглушите двигатель. Найдите монтажный блок предохранителей – основной расположен в салоне слева под рулевой колонкой, дополнительный – в подкапотном пространстве возле аккумулятора.

Используйте схему на обратной стороне крышки блока или руководство по эксплуатации для идентификации перегоревшего элемента. Обязательно сверяйте номинал силы тока (А), указанный на корпусе предохранителя – установка элемента с несоответствующим значением недопустима.

Алгоритм замены

Извлеките специальными пластиковыми щипцами (расположены в блоке) неисправный предохранитель
Визуально убедитесь в обрыве плавкой нити внутри корпуса
Подберите новый предохранитель с идентичным номиналом тока
Установите элемент в соответствующий разъем до фиксации
Проверьте работоспособность восстановленной системы (фары, прикуриватель, стеклоочистители и т.д.)
При повторном перегорании немедленно проведите диагностику цепи на предмет короткого замыкания

Комплектация блока: сколько запасных предохранителей должно быть

Стандартный блок предохранителей Daewoo Matiz комплектуется минимальным набором запасных элементов, соответствующим распространенным аварийным ситуациям. Обычно производитель включает 3-5 резервных предохранителей разного номинала (чаще всего 5А, 10А, 15А и 20А), что позволяет оперативно заменить вышедшие из строя компоненты критичных систем – например, топливного насоса или габаритных огней.

Опытные владельцы рекомендуют расширить базовый комплект до 8-10 штук, сформировав персональный НЗ на основе схемы электрооборудования конкретной модели. Особое внимание стоит уделить предохранителям цепи ЭБУ (15А), ближнего света (10А) и прикуривателя (15А), так как они подвержены повышенным нагрузкам. Хранение дубликатов непосредственно в блоке упрощает диагностику и ремонт в дорожных условиях.

Номинал (А)	Защищаемые цепи	Рекомендуемый запас
5	Панель приборов, магнитола, датчики	2-3 шт.
10	Габаритные огни, дворники, стоп-сигналы	3 шт.
15	Ближний свет фар, прикуриватель, ЭБУ	3 шт.
20	Обогрев заднего стекла, вентилятор печки	2 шт.

Что делать если новый предохранитель сразу перегорает

Постоянное перегорание нового предохранителя в Daewoo Matiz указывает на наличие серьезной неисправности в защищаемой цепи. Установка повторного предохранителя без диагностики бесполезна и опасна – это может привести к повреждению проводки или электронных компонентов.

Необходимо немедленно прекратить попытки замены и приступить к поиску причины короткого замыкания. Работа требует методичного подхода и проверки всех элементов цепи, подключенных к перегорающему предохранителю.

Порядок диагностики

Определите защищаемую цепь: Используйте схему электрооборудования (руководство по ремонту или таблицу на крышке блока предохранителей) чтобы точно выяснить, какие потребители и провода подключены к проблемному предохранителю.
Отсоедините потребители: Последовательно отключайте устройства в цепи (фары, магнитолу, обогрев стекла, прикуриватель и т.д.). После отключения каждого элемента пробуйте установить новый предохранитель.
Проверьте проводку: Внимательно осмотрите провода защищаемой цепи по всей длине. Ищите:
- Оплавленную изоляцию
- Перетертости (особенно в местах перегибов возле дверей, капота, багажника)
- Следы контакта с горячими или острыми элементами кузова/двигателя
- Окисленные или поврежденные разъемы
Проверьте коммутирующие элементы: Тестируйте реле, кнопки и переключатели, управляющие цепью. Замкнувшее реле – частая причина короткого замыкания.
Диагностируйте блоки управления: Если цепь связана с ЭБУ двигателя, ABS, подушками безопасности и т.п., внутреннее замыкание модуля может быть причиной. Требуется компьютерная диагностика.

Типичные причины	Примеры в Daewoo Matiz
Короткое замыкание в потребителе	Неисправный мотор печки, заклинивший стеклоподъемник, пробой в обмотке генератора
Повреждение проводки	Перетертые провода в гофре двери, оплавление о выпускной коллектор, грызуны
Некорректное вмешательство	Ошибки при установке нештатной аудиосистемы, подсветки, неправильное подключение прицепа
Коррозия разъемов	Окисление контактов фар, разъема блока управления вентилятором охлаждения

Важно: Для сложной диагностики (особенно связанной с ЭБУ или поиском скрытого КЗ в жгуте) используйте мультиметр в режиме прозвонки или диагностический сканер. Если причина неочевидна, обратитесь к автоэлектрику – самостоятельные действия могут усугубить проблему.

Влияние коррозии на контакты предохранителей и способы устранения

Коррозия на контактах предохранителей Daewoo Matiz возникает из-за окисления металла под воздействием влаги, перепадов температур или агрессивных реагентов. Образующийся слой оксидов и солей резко увеличивает переходное сопротивление в месте соединения.

Это приводит к локальному перегреву цепи, оплавлению пластика блока предохранителей, нестабильной работе потребителей энергии и ложным срабатываниям защиты. В критических случаях возможен обрыв цепи или возгорание контактов.

Методы устранения и профилактики

Способ обработки	Технология применения	Профилактический эффект
Механическая очистка	Аккуратная зачистка контактов мелкозернистой наждачной бумагой (№400-600) или стекловолоконной щёткой	Удаление плотного слоя окислов
Химические очистители	Распыление специализированного состава для электроконтактов (например, Kontakt UH1) с последующей сушкой	Растворение солей и сульфидов без повреждения металла
Антикоррозийная защита	Нанесение токопроводящей смазки или силиконового спрея после очистки	Образование барьерного слоя против влаги

Важно: При сильной коррозии ножек предохранителей обязательна их замена. Регулярно проверяйте герметичность монтажного блока и отсутствие конденсата под капотом – это снижает риск повторного окисления.

Проверка реле при проблемах с предохранителями

Неисправности в электроцепях автомобиля не всегда ограничиваются перегоревшими предохранителями. Реле, управляющие подачей тока к мощным потребителям, часто становятся скрытой причиной повторяющихся отказов защитных элементов. Их отказ или некорректная работа создают аномальные нагрузки, приводящие к постоянному сгоранию плавких вставок.

Диагностика реле становится обязательным этапом при выявлении циклического характера повреждения предохранителей. Игнорирование этого компонента после замены предохранителя без устранения первопричины гарантированно приведет к повторному выходу цепи из строя, создавая риски для других элементов электрооборудования.

Ключевые случаи для диагностики реле

Проверку реле необходимо проводить в следующих ситуациях:

Многократное перегорание одного и того же предохранителя после его замены при включении конкретного потребителя (фары, обогрев стекла, вентилятор печки).
Отказ оборудования при исправном предохранителе, что указывает на возможное отсутствие управляющего сигнала или неспособность реле коммутировать ток.
Появление посторонних звуков (щелчки, гудение) из блока реле при попытке активации устройства.
Косвенные признаки: нестабильная работа потребителя, самопроизвольное отключение, заметное падение яркости света при включении нагрузки.

Основные типы реле, чья неисправность часто влияет на предохранители:

Реле	Защищаемый предохранитель	Возможные симптомы
Главное (силовое)	Основные цепи (F1, F2)	Полный отказ систем, множественное перегорание
Вентилятора охлаждения	F4 (30A)	Перегрев двигателя, сгорание F4 при включении вентилятора
Обогрева заднего стекла	F5 (30A)	Отсутствие обогрева, сгорание F5 при активации
Фар головного света	F6, F7 (10A)	Отказ ближнего/дальнего света, перегорание F6/F7

Проверка включает визуальный осмотр на предмет оплавления корпуса, тестирование мультиметром (сопротивление обмотки, целостность контактов, отсутствие залипания), прослушивание срабатывания. Замена неисправного реле на корректный аналог по номинальному току и напряжению – обязательное условие для предотвращения дальнейших проблем с предохранителями и обеспечения надежной работы электросистемы Matiz.

Список источников

При подготовке материалов о предохранителях Daewoo Matiz использовались исключительно технически точные и проверенные источники. Достоверность информации критически важна для корректной диагностики и ремонта электросистемы автомобиля.

Основу составили специализированная документация от производителя, профильные автомобильные издания и экспертные данные сервисных центров. Это гарантирует соответствие данных реальным конструктивным особенностям модели.

Официальное руководство по эксплуатации Daewoo Matiz (разделы по электрооборудованию)
Каталоги предохранителей и реле от производителя GM Daewoo
Сервисные мануалы по ремонту Daewoo Matiz издательства Чип Тюнинг
Технические бюллетени дилерских центров GM касательно типовых неисправностей электроцепей
Профильные автомобильные форумы (Matiz Club, Daewoo Community) с подтвержденными решениями мастеров
Монографии "Электрооборудование автомобилей корейского производства" под ред. Иванова С.П.
Отчеты лаборатории диагностики автоэлектроники НИИ автомобильного транспорта
