Щиток приборов Приоры - индикаторы, освещение и замена ламп

Статья обновлена: 18.08.2025

Приборная панель автомобиля Lada Priora – ключевой элемент взаимодействия водителя с системами машины.

Она предоставляет оперативную информацию о скорости, оборотах двигателя, уровне топлива и состоянии важных узлов через индикаторы.

Исправная подсветка и чёткая работа всех ламп обеспечивают безопасность и комфорт в любое время суток.

В статье рассмотрены функции индикаторов, особенности подсветки панели и пошаговый процесс замены перегоревших лампочек своими силами.

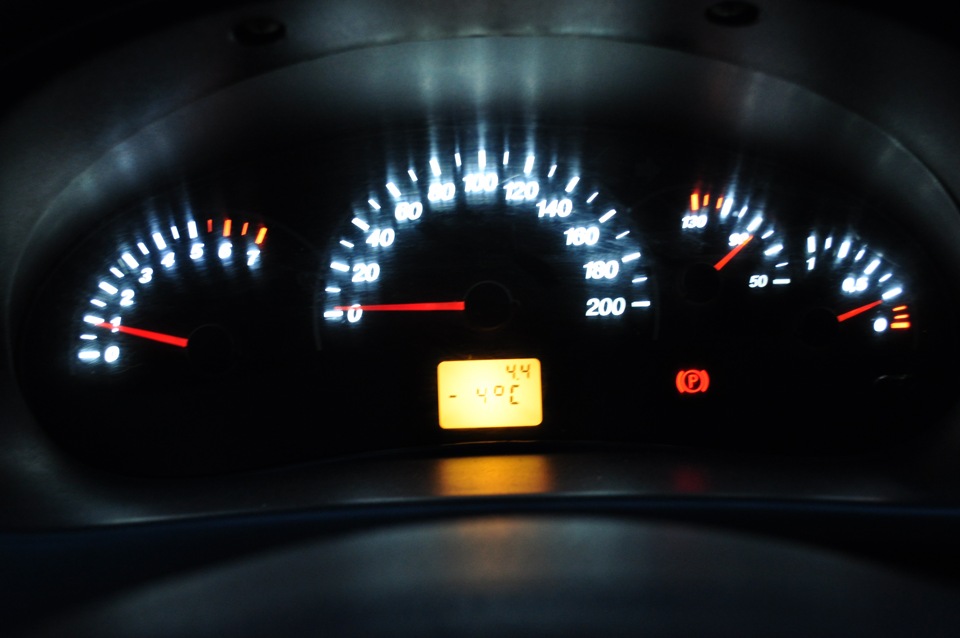

Устройство и компоновка приборной панели Lada Priora

Приборная панель Приоры представляет собой единый модуль, интегрированный в торпедо перед водителем. Её основу составляет лицевая панель из ударопрочного пластика, на которой закреплены все информационные элементы и органы управления. Защитное прозрачное стекло (или пластик) закрывает циферблаты и индикаторы, предотвращая повреждения и загрязнение.

Конструктивно панель разделена на три ключевые зоны: центральная часть содержит спидометр и тахометр с крупными циферблатами, между ними расположен жидкокристаллический дисплей бортового компьютера. Левая секция объединяет указатели уровня топлива и температуры охлаждающей жидкости, правая – индикаторы работы систем автомобиля. Все элементы подсвечиваются равномерно для ночной видимости.

Ключевые компоненты приборного щитка

Аналоговые приборы: спидометр (до 220 км/ч), тахометр (до 8000 об/мин), указатели температуры ОЖ и уровня топлива
ЖК-дисплей бортового компьютера: отображает текущий расход, пробег, запас хода, время, температуру воздуха
Светодиодные индикаторы: 12 значков системного мониторинга (CHECK ENGINE, ABS, подушки безопасности и др.)
Регуляторы подсветки: ручка настройки яркости и тумблер габаритов на левом подрулевом переключателе

Зона панели	Элементы	Тип ламп подсветки
Центральная	Спидометр, тахометр, ЖК-экран	T5 (1.2W)
Левая секция	Указатель топлива, температуры	T5 (1.2W)
Правая секция	Индикаторные пиктограммы	SMD светодиоды (несъёмные)

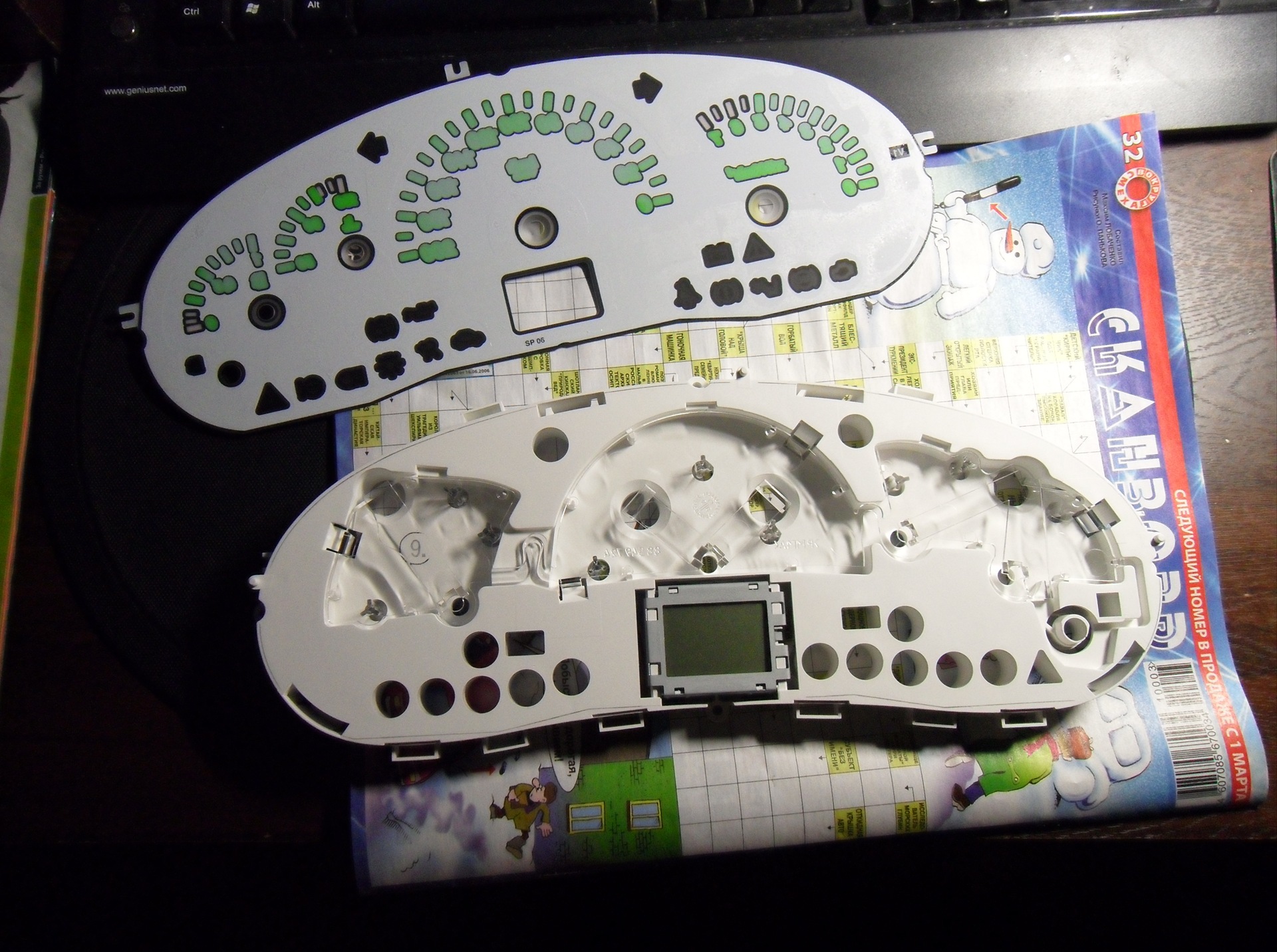

Материалы и защитное покрытие лицевых панелей

Лицевые панели приборной панели Lada Priora изготавливаются из термопластичного АБС-пластика (акрилонитрилбутадиенстирол). Этот материал выбран благодаря ударопрочности, легкости и устойчивости к деформациям при перепадах температур. Поверхность пластика подвергается текстурированию для создания матового эффекта, снижающего блики при солнечном свете.

Защитное покрытие наносится методом вакуумного напыления или лакирования. Основной слой состоит из акрилового лака с УФ-стабилизаторами, предотвращающими выцветание под воздействием ультрафиолета. Для версий с темной панелью используется краска-грунт глубокого черного цвета, поверх которой наносится полупрозрачный лак, создающий эффект «софт-тач».

Ключевые особенности покрытия

Характеристика	Описание
Износостойкость	Полимерный слой устойчив к микроцарапинам от контакта с тканями
Термостабильность	Выдерживает нагрев до +85°C без деформации
Химическая инертность	Не взаимодействует с автомобильными очистителями на спиртовой основе

При замене лампочек или демонтаже панели категорически запрещается:

Использовать металлические инструменты для поддевания элементов
Применять абразивные средства для очистки шкал приборов
Допускать контакт с растворителями (ацетон, уайт-спирит)

Для восстановления поврежденных участков рекомендуется использовать реставрационные составы в последовательности:

Обезжиривание поверхности изопропиловым спиртом
Нанесение пластиковой грунтовки методом аэрозоля
Покрытие матовым акриловым лаком с УФ-фильтром

Конструкция спидометра и одометра в приборном щитке

Спидометр Приоры представляет собой комбинированный аналогово-цифровой модуль с механической стрелкой скорости и электронным дисплеем одометра. Основу конструкции формирует шаговый электродвигатель, управляемый сигналами от датчика скорости АБС или КПП. Стрелка закреплена на валу двигателя, а её перемещение по градуированной шкале (0-220 км/ч) синхронизировано с частотой импульсов датчика.

Электронный одометр встроен в центральную часть спидометра на ЖК-дисплее с зелёной подсветкой. Данные о пробеге хранятся в энергонезависимой памяти ЭБУ щитка приборов. Механический привод отсутствует – показания формируются микропроцессором на основе сигналов датчика скорости и обновляются каждые 100 метров пути.

Ключевые компоненты системы

Измерительный блок: шаговый двигатель со стрелкой и калибровочной платой
Датчик скорости: индуктивный сенсор на коробке передач (3-6 импульсов/оборот)
Электронный модуль: процессор с flash-памятью для хранения пробега
Дисплей одометра: 7-сегментный ЖК-индикатор с контроллером
Подсветка: светодиодные элементы за шкалой спидометра

Параметр	Спидометр	Одометр
Принцип действия	Аналоговый (стрелочный)	Цифровой (электронный)
Источник данных	Импульсы датчика скорости	Счётчик импульсов датчика
Точность калибровки	±5% (регулируется резистором)	±0.1% (фиксированный коэффициент)
Индикация	Дуга 240° с метками через 20 км/ч	5-разрядный дисплей (XXXXX км)

Устройство тахометра и зоны его эффективного использования

Тахометр Приоры представляет собой электронный прибор с аналоговой стрелочной индикацией, подключенный к системе управления двигателем (ЭСУД). Его основными компонентами являются микропроцессорный блок обработки сигналов, катушка отклонения стрелки и градуированная шкала в диапазоне 0-8 тыс. об/мин. Данные о частоте вращения коленвала поступают с датчика положения коленчатого вала (ДПКВ) через CAN-шину.

Принцип работы основан на преобразовании цифровых импульсов от ЭБУ в аналоговый сигнал, пропорциональный оборотам двигателя. Точность показаний обеспечивается калибровкой шагового привода стрелки и программной обработкой входных данных, что исключает механический износ элементов в отличие от тросовых систем.

Ключевые зоны эффективного применения

Оптимизация переключения передач: Зеленый сектор (2-3 тыс. об/мин) указывает диапазон максимального крутящего момента для плавного ускорения без перегрузки ДВС
Контроль холодного пуска: Фиксация стрелки в зоне 1.2-1.5 тыс. об/мин после запуска сигнализирует о корректной работе прогревочных оборотов
Предотвращение перегрева: Длительное удержание в красной зоне (выше 6 тыс. об/мин) предупреждает о критической тепловой нагрузке на двигатель
Диагностика неисправностей: Колебания стрелки на холостом ходу выявляют проблемы РХХ, пропуски зажигания или негерметичность впуска
Экономия топлива: Поддержание оборотов в диапазоне 1.8-2.5 тыс. об/мин при крейсерской скорости снижает расход на 12-17%

Цветовая маркировка	Диапазон (об/мин)	Рекомендуемое действие
Белый сектор	0-1.2 тыс	Трогание с места/торможение
Зеленая зона	1.8-3.5 тыс	Штатная эксплуатация
Желтый сектор	3.5-6 тыс	Кратковременное ускорение
Красная зона	6-8 тыс	Немедленное снижение нагрузки

Эффективность использования напрямую зависит от соблюдения рекомендованных производителем диапазонов. Эксплуатация в желтой зоне допустима не более 15 секунд для обгона, а выход в красный сектор приводит к ускоренному износу шатунно-поршневой группы. Калибровка прибора после замены ДПКВ или ЭБУ обязательна для сохранения точности показаний.

Индикатор температуры охлаждающей жидкости: нормы и отклонения

Индикатор температуры охлаждающей жидкости (ТОЖ) на приборной панели Приоры отображает текущий нагрев двигателя. Шкала разделена на секторы: синий/белый (низкая температура), зеленый (рабочий диапазон) и красный (перегрев). Нормальное значение при прогретом моторе – 85–95°C, стрелка должна находиться в средней зоне шкалы.

Отклонения от нормы требуют немедленной реакции. При движении стрелки в красный сектор (свыше 105°C) или включении сигнальной лампы перегрева (красный символ радиатора) двигатель следует заглушить для предотвращения повреждений. Слишком низкая температура (постоянное положение в сине-белом секторе) указывает на неисправность термостата или датчика.

Типичные причины отклонений

Перегрев:
- Утечка антифриза или воздушная пробка
- Неисправность термостата, помпы или вентилятора
- Забитый радиатор или нерабочий датчик ТОЖ
Низкая температура:
- Заклинивание термостата в открытом положении
- Некорректные показания датчика ТОЖ

Порядок действий при перегреве

Включите печку на максимальный обдув для отвода тепла.
Остановите автомобиль, заглушите двигатель и откройте капот.
Проверьте уровень антифриза в расширительном бачке (только на остывшем моторе!).
Осмотрите патрубки и радиатор на предмет течи.

Цвет индикации	Диапазон температуры	Статус
Синий/белый	до 70°C	Двигатель холодный
Зеленый	70–105°C	Нормальная работа
Красный	свыше 105°C	Аварийный перегрев

Важно! Игнорирование сигналов перегрева может привести к деформации ГБЦ и дорогостоящему ремонту. При частых отклонениях температуры необходима диагностика системы охлаждения.

Контроль уровня топлива: особенности датчика бензобака

Датчик уровня топлива (ДУТ) в Приоре представляет собой комбинированный узел, объединяющий поплавковый механизм и потенциометр, установленный непосредственно в топливном модуле бензобака. Принцип работы основан на изменении сопротивления в зависимости от положения поплавка: при полном баке сопротивление минимально (40-60 Ом), при пустом – максимально (280-320 Ом для моделей до 2013 г., 7-25 Ом для новых версий). Электронный сигнал преобразуется приборной панелью в показания стрелочного указателя и цифрового индикатора остатка топлива.

Характерные неисправности включают залипание поплавка из-за загрязнений или деформации рычага, износ дорожек потенциометра (проявляется скачками стрелки), обрыв контактов или окисление разъемов. Ошибка E2 на бортовом компьютере сигнализирует о проблемах цепи ДУТ. Для диагностики требуется замер сопротивления на фишке датчика при перемещении поплавка вручную через сервисный люк под задним сиденьем.

Особенности замены и калибровки

Доступ к датчику: требует демонтажа заднего дивана, вскрытия технологического люка и отключения топливных магистралей (обязательно снижение давления в системе!).
Калибровка: после замены ДУТ стрелка может показывать некорректно. Автокалибровка происходит через 3-5 циклов включения зажигания, либо выполняется вручную диагностическим оборудованием.
Вариации моделей: датчики различаются для автомобилей с АБС/без АБС (разная длина штока поплавка) и типом разъема (старый – 5-pin, новый – 3-pin).

Параметр	Значение (старая версия)	Значение (новая версия)
Сопротивление (пустой бак)	280-320 Ом	7-25 Ом
Сопротивление (полный бак)	40-60 Ом	110-130 Ом
Тип разъема	5-контактный	3-контактный

Лампа давления масла: определение критических состояний

Лампа давления масла на приборной панели Приоры активируется при падении давления в системе смазки двигателя ниже допустимого уровня. Она загорается красным цветом при включении зажигания (тест режим) и должна погаснуть после запуска мотора. Постоянное свечение или мигание во время работы двигателя сигнализирует об аварийной ситуации.

Игнорирование этого индикатора приводит к масляному голоданию двигателя: трущиеся детали (вкладыши коленвала, распредвал, поршневая группа) перегреваются и разрушаются за считанные минуты. Продолжение эксплуатации при горящей лампе гарантированно вызывает заклинивание мотора и необходимость капитального ремонта.

Критические состояния и действия водителя

Состояние лампы	Значение	Необходимые действия
Горит постоянно после запуска двигателя	Давление масла ниже критического порога	Немедленно заглушить двигатель Проверить уровень масла щупом При низком уровне – долить до нормы Если уровень нормальный – буксировать авто в сервис
Мигает при движении или на оборотах	Прерывистая подача масла, засорение фильтра	Плавно остановиться без резких оборотов Проверить масляный фильтр на деформации Осмотреть поддон картера на предмет пробоин Не запускать мотор до диагностики
Не гаснет после долива масла	Неисправность маслонасоса или забита магистраль	Категорически запрещена эксплуатация Проверить датчик давления (замкнуть контакт на массу) Вызвать эвакуатор для транспортировки в сервис

Сигнал аккумулятора: диагностика электрических проблем

Загорание индикатора аккумулятора на приборной панели Приоры при работающем двигателе сигнализирует о нарушении в цепи заряда. Это означает, что генератор не восполняет заряд АКБ или не обеспечивает питание бортовой сети. Игнорирование проблемы может привести к разряду батареи и остановке автомобиля.

Диагностику начинают с проверки натяжения и целостности ремня генератора. Ослабленный или порванный ремень – частая причина отсутствия зарядки. Далее измеряют напряжение на клеммах АКБ при работающем двигателе (2000 об/мин): норма – 13.6–14.4 В. Отклонения указывают на неисправность.

Основные причины и методы проверки

Возможные источники проблемы:

Неисправный генератор:
- Проверка диодного моста мультиметром (сопротивление между клеммой «30» и массой в обоих направлениях)
- Диагностика щеток и регулятора напряжения (ресурс ≈ 80 000 км)
Обрыв/окисление проводки:
- Визуальный осмотр проводов от генератора к АКБ
- Зачистка клемм АКБ и контакта «массы» на кузове
Короткое замыкание:
- Проверка утечки тока (норма: до 50 мА после блокировки всех систем)
- Диагностика цепей потребителей через последовательное отключение предохранителей

Важно: При замене лампы индикатора (тип W5W) на приборной панели используйте деталь аналогичной мощности – 1.2 Вт. Превышение значения может повредить дорожки платы.

Этап диагностики	Инструменты	Критичные значения
Напряжение на АКБ (двигатель работает)	Мультиметр	Менее 13.2 В / Более 14.7 В
Падение напряжения на проводах	Мультиметр	Свыше 0.5 В между клеммами генератора и АКБ
Ток утечки	Мультиметр (амперметр)	Более 0.05 А

Индикатор Check Engine: первичные действия при загорании

При активации индикатора Check Engine (жёлтый значок двигателя) на панели Приоры сохраняйте спокойствие. Этот сигнал указывает на регистрацию ошибки в памяти электронного блока управления (ЭБУ) двигателем, но не требует немедленной остановки автомобиля, если отсутствуют явные признаки неисправностей.

Проведите первичную диагностику: обратите внимание на поведение двигателя (падение мощности, нестабильные обороты, посторонние звуки) и сопутствующие индикаторы (например, перегрев или низкое давление масла). При критических симптомах прекратите движение. Если двигатель работает нормально – допустимо проследовать к месту ремонта своим ходом.

Последовательность действий

Проверка герметичности топливной системы:
- Убедитесь в плотности закрытия крышки бензобака
- Осмотрите топливные магистрали под капотом на предмет подтёков
Считывание кодов ошибок:
- Используйте диагностический сканер OBD-II через разъём у рулевой колонки
- Зафиксируйте коды неисправностей (например, P0171, P0300)
Анализ данных:
- Сверьте коды с таблицей типовых неисправностей Приоры
- Проверьте актуальность прошивки ЭБУ

Важно: Не пытайтесь сбрасывать ошибку без выяснения причин путём снятия клеммы АКБ – это затруднит дальнейшую диагностику. Повторное загорание лампы после сброса требует обязательной проверки датчиков (кислорода, ДПДЗ, ДМРВ) и цепей питания.

Типовая причина	Сопутствующие симптомы	Проверка
Некачественное топливо	Детонация, потеря мощности	Заменить топливо, проехать 50-100 км
Неисправность катушки зажигания	Троение двигателя	Диагностика мультиметром
Загрязнение ДПДЗ	Рывки при разгоне	Очистка контактов

Лампа стояночного тормоза: проверка исправности датчиков

Неисправность лампы стояночного тормоза на приборной панели Приоры часто связана с датчиками. Основных датчика два: концевой выключатель на рычаге "ручника" и датчик уровня тормозной жидкости в бачке ГТЦ. При срабатывании любого из них цепь замыкается, и лампа загорается.

Перед проверкой убедитесь в исправности самой лампы и целостности предохранителя F18 (10А) в монтажном блоке салона. Если лампа не горит при включенном зажигании и поднятом ручнике – проблема может быть в перегоревшей лампочке, обрыве проводки или неисправном датчике. Если лампа горит постоянно – вероятно замыкание цепи или неисправность датчиков.

Алгоритм проверки датчиков

1. Проверка концевого выключателя ручного тормоза:

Снимите обшивку центрального тоннеля для доступа к выключателю у основания рычага.
Отсоедините разъем датчика. Включите зажигание.
При поднятом рычаге "ручника" замкните контакты разъема проводом. Если лампа загорелась – датчик неисправен.
При опущенном рычаге проверьте мультиметром сопротивление на контактах датчика. В норме – бесконечность (разомкнуто). Если есть проводимость – датчик требует замены.

2. Проверка датчика уровня тормозной жидкости:

Найдите датчик на крышке бачка ГТЦ под капотом. Отсоедините его разъем.
При достаточном уровне жидкости замкните контакты разъема проводом. Если лампа загорелась – датчик неисправен (поплавок или контакты).
Извлеките датчик из бачка. Подключите мультиметр к его контактам. При опущенном поплавке сопротивление должно быть бесконечным, при поднятом – близким к нулю. Отклонения указывают на неисправность.

Важные нюансы:

Симптом	Возможная причина
Лампа не гаснет после отпускания ручника	Залипание концевого выключателя, низкий уровень тормозной жидкости, замыкание провода на массу
Лампа не загорается при поднятом ручнике	Перегорание лампы, обрыв цепи, окисление контактов датчика
Лампа мигает при движении	Плохой контакт в разъемах, износ концевого выключателя

После замены неисправного датчика проверьте работу системы: лампа должна гореть только при поднятом рычаге ручника или недостаточном уровне тормозной жидкости. Убедитесь в отсутствии утечек тормозной жидкости и корректном уровне в бачке.

Сигнализаторы включения поворотов и аварийной сигнализации

На приборной панели Приоры за индикацию работы поворотов и аварийной сигнализации отвечают два симметричных светодиодных указателя зеленого цвета, расположенные в верхней части комбинации приборов. Левый индикатор активируется при включении левого поворота или аварийной сигнализации, правый – при включении правого поворота или аварийной сигнализации. В штатном режиме они мигают синхронно с внешними лампами поворотников с частотой примерно 60-120 раз в минуту.

Ускоренное мигание одного из сигнализаторов (вдвое чаще нормы) указывает на перегоревшую лампу в соответствующей цепи поворота или неисправность реле-прерывателя. Постоянное свечение без мигания свидетельствует о проблемах в электроцепи: нарушении контактов, коротком замыкании или выходе из строя реле. Отсутствие реакции индикатора при включенных поворотах требует проверки предохранителя F2 (7.5А) в монтажном блоке.

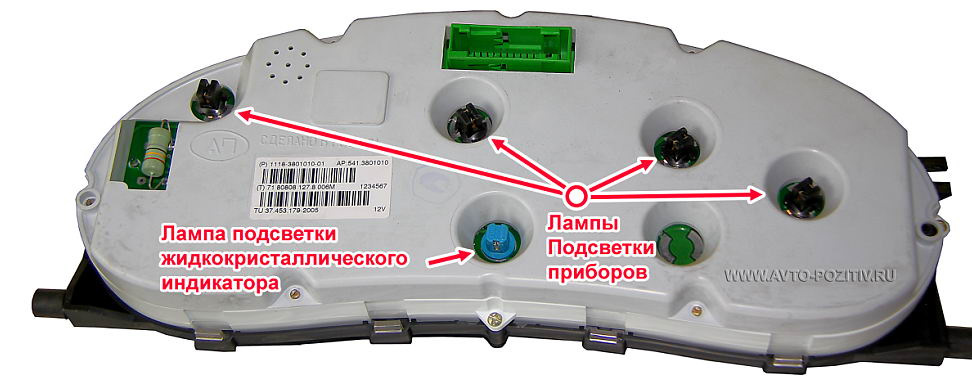

Порядок замены лампочек сигнализаторов

Снять пластиковую накладку рулевой колонки, открутив два самореза снизу
Отсоединить разъемы от комбинации приборов
Выкрутить два верхних и два нижних винта крепления панели приборов
Аккуратно вывести панель из посадочного места
На задней стороне панели найти цоколи с маркировкой поворотников (Левый – Л, Правый – П)
Проверить целостность ламп накаливания АМН12-1-2 (1.2Вт)
Заменить неисправные лампы, вставляя их в патрон до щелчка

Важные особенности:

Для диагностики реле аварийной сигнализации (тип 231.3747) нажать кнопку "аварийки" – должно быть слышно характерное щелканье
При замене ламп в панели использовать только оригинальные АМН12-1-2 во избежание ошибок CAN-шины
Проверку электропроводки начинать с контактов в разъемах подрулевого переключателя

Обозначение индикатора незакрытых дверей

Индикатор незакрытых дверей на приборной панели Приоры выполнен в виде стилизованного изображения автомобиля с открытыми дверьми. Пиктограмма загорается красным или оранжевым цветом при включении зажигания.

Данный индикатор активируется, когда одна или несколько дверей, багажник или капот не закрыты плотно. Он служит для предупреждения водителя о потенциальной опасности во время движения.

Особенности работы:

Горит постоянно при открытых элементах кузова
Автоматически гаснет после закрытия всех дверей
Может мигать при неисправности концевых выключателей

Контролируемые элементы:

Зона	Статус
Передние двери	Водительская/пассажирская
Задние двери	Левый/правый портал
Багажник	Крышка пятой двери
Капот	При наличии датчика

Важно: Если индикатор продолжает гореть при закрытых дверях, проверьте состояние концевых выключателей и проводки. Неисправность датчиков может вызывать ложное срабатывание сигнала.

Предупреждение о низком уровне тормозной жидкости

На приборной панели Lada Priora индикатор низкого уровня тормозной жидкости активируется в виде красной пиктограммы с восклицательным знаком внутри круга и волнистыми линиями внизу. Его срабатывание указывает на критическое снижение объема жидкости в бачке главного тормозного цилиндра, что требует немедленной проверки. Игнорирование сигнала может привести к полной потере тормозного усилия и аварийной ситуации.

При появлении предупреждения первым делом проверьте герметичность тормозной системы. Осмотрите под автомобилем на предмет подтёков в районе колёс, под главным цилиндром и вдоль тормозных трубок. Убедитесь в отсутствии видимых повреждений шлангов, соединений и отсутствии влаги на суппортах. Если протечек не обнаружено, долейте рекомендованную производителем жидкость (например, DOT-4) до отметки «MAX» на расширительном бачке.

Последовательность действий при срабатывании индикатора

Остановите автомобиль в безопасном месте и заглушите двигатель.
Откройте капот и проверьте уровень жидкости в бачке главного тормозного цилиндра (расположен со стороны водителя у щитка передка).
При необходимости долейте жидкость до нормы, используя чистую ёмкость и избегая попадания грязи.
Если уровень быстро падает после доливки – обратитесь в сервис для диагностики утечек.
После устранения причины сбросьте ошибку: отсоедините минусовую клемму АКБ на 5 минут.

Важно: Не эксплуатируйте Priora с горящим индикатором! Даже незначительная утечка жидкости нарушает работу тормозов и ABS. При резком торможении возможен отказ системы.

Компонент системы	Признаки неисправности
Тормозные шланги	Трещины, вздутия, мокрые потёки
Рабочие цилиндры (колёса)	Подтёки на внутренней стороне дисков/барабанов
Главный тормозной цилиндр	Влажные следы под корпусом, падение уровня без внешних утечек

При замене лампы индикатора на приборной панели (через съёмную крышку с тыльной стороны щитка) убедитесь, что сигнал не был вызван перегоревшим светодиодом – всегда проверяйте уровень физически!

Сигнал неисправности системы ABS

При включении зажигания на приборной панели Приоры кратковременно загорается желтый индикатор ABS – это штатная процедура самодиагностики системы. Если после запуска двигателя значок продолжает гореть или мигать, это указывает на сбой в работе антиблокировочной системы тормозов.

Постоянно горящий символ ABS означает отключение системы, при этом обычное торможение сохраняется. Мигающий индикатор сигнализирует об активной неисправности в реальном времени (например, нарушение связи с датчиками). Игнорирование проблемы может привести к ухудшению контроля автомобиля при экстренном торможении.

Основные причины срабатывания индикатора

Отказ датчиков колес: загрязнение, повреждение проводки или поломка самого сенсора.
Проблемы с гидроблоком: неисправность клапанов, насоса или электронного модуля управления.
Механические повреждения: обрыв проводов, окисление контактов в колодках, повреждение зубчатого кольца на ступице.
Низкий заряд АКБ: падение напряжения ниже 10.5В при запуске двигателя.

Последовательность действий при диагностике:

Проверьте целостность предохранителей F2 (10A) и F35 (30A) в монтажном блоке салона.
Осмотрите провода и разъемы датчиков ABS у каждого колеса на предмет коррозии или обрыва.
Прочистите датчики от грязи и металлической стружки магнитной щеткой.
Считайте коды ошибок через диагностический разъем OBD-II для точного определения неисправности.

Важно: Замена лампочки индикатора ABS без устранения причины неисправности недопустима – это может скрыть критическую поломку. Для ремонта гидроблока или замены датчиков рекомендуется обращаться в специализированные сервисы.

Контроль включения наружного освещения

На приборной панели Lada Priora за информирование о работе наружного освещения отвечает зеленый индикатор в виде стилизованных фар. Он активируется при включении габаритных огней или ближнего света фар, сигнализируя о корректной подаче напряжения в цепи. Данный индикатор дублирует функцию контрольной лампы в блоке подрулевых переключателей.

Отсутствие свечения при активированном освещении указывает на возможную неисправность. Типичные причины включают перегорание лампочки индикатора (тип W1.2W), повреждение контактов в монтажном блоке, выход из строя реле К3 (управляющего наружным светом) или обрыв проводки. Для точной диагностики требуется последовательная проверка элементов цепи.

Алгоритм проверки и замены

При отказе индикатора выполните следующие действия:

Убедитесь в исправности самих фар и габаритов (физическое включение света)
Проверьте предохранитель F7 (7.5А) в монтажном блоке салона
Снимите комбинацию приборов для доступа к подсветке:
- Отключите клемму АКБ
- Демонтируйте пластиковый кожух рулевой колонки
- Открутите два верхних и два нижних крепежных винта панели

Компонент	Тип/Параметры
Лампочка индикатора	W1.2W (цоколь T5)
Реле управления светом	К3 в монтажном блоке
Предохранитель	F7 (7.5А)

Важно: При замене лампы используйте перчатки – контакт с кожей сокращает срок службы колбы. После установки проверьте работу не только индикатора, но и всех кнопок на панели (во избежание неплотного монтажа разъемов). Если проблема сохраняется, диагностируйте цепь мультиметром: отсутствие +12В на контакте 36 черного разъема панели при включенном свете указывает на обрыв до приборной панели.

Индикатор дальнего света фар и особенности его работы

Индикатор дальнего света фар на приборной панели Приоры выполнен в виде стилизованной синей пиктограммы с символом фары и расходящимися лучами. Он активируется исключительно при включении дальнего света фар вручную водителем через подрулевой переключатель.

Ключевая особенность работы индикатора – его прямая зависимость от физического состояния цепи дальнего света. Он не реагирует на неисправности в цепи ближнего света или габаритных огней, а загорается только при наличии напряжения на лампах дальнего света.

Важные технические нюансы

Принцип функционирования индикатора основан на следующих аспектах:

Параллельное подключение: Индикатор подключен параллельно основной цепи питания ламп дальнего света.
Срабатывание при напряжении: Свечение индикатора подтверждает подачу напряжения на лампы фар, но не гарантирует их исправность (при перегорании обеих ламп индикатор все равно будет гореть).
Автоматическое отключение: При переключении на ближний свет или использовании функции "краткий сигнал" (подтягивание рычага на себя) индикатор немедленно гаснет.

Состояние	Поведение индикатора
Включен дальний свет (рычаг от себя)	Горит синим
Включен ближний свет/габариты	Не горит
Краткий сигнал (рычаг на себя)	Мигает синхронно с фарами
Перегорели обе лампы дальнего света	Продолжает гореть (цепь напряжения замкнута)

Типовые неисправности связаны с нарушением контактов в патроне лампы или колодке фары. Если индикатор горит, но фары не светят – проверьте лампы и целостность "массы". Если индикатор не загорается при рабочем дальнем свете – диагностируйте перегорание светодиода в панели, обрыв проводки к приборке или окисление контактов в монтажном блоке.

Обозначение противотуманных фар и задних ПТФ

На приборной панели Lada Priora для обозначения работы противотуманных фар используются два разных символа. Передние противотуманные фары активируются поворотом кольца подрулевого переключателя света и сопровождаются зелёной контрольной лампой в виде овала с тремя горизонтальными линиями, наклонёнными вниз слева направо. Эта пиктограмма загорается при включении фар для информирования водителя об их работе.

Задние противотуманные фонари включаются отдельной кнопкой на панели управления (обычно слева от руля) и отображаются жёлтым или оранжевым индикатором. Символ аналогичен значку передних ПТФ, но линии направлены горизонтально вправо без наклона. Цветовое различие и разная форма линий позволяют мгновенно идентифицировать, какие именно противотуманные огни активны.

Особенности индикации и эксплуатации

Обязательные условия работы: Задние ПТФ включаются только при активированном габаритном или ближнем свете. Передние могут работать самостоятельно, но на приборке всегда подсвечиваются вместе с символом габаритов.

Типичные проблемы:

Отсутствие индикации при включении – перегоревшая лампа подсветки значков
Постоянное свечение при выключенных фарах – залипание кнопки или короткое замыкание
Тусклое свечение символов – окисление контактов на приборном щитке

Тип огней	Цвет индикатора	Визуальное отличие	Условия активации
Передние ПТФ	Зелёный	Линии наклонены вниз	Отдельное кольцо подрулевого переключателя
Задние ПТФ	Жёлтый/оранжевый	Горизонтальные линии	Кнопка + включённый габаритный свет

Символ износа тормозных колодок: принцип работы датчика

Датчик износа тормозных колодок на Lada Priora – контактное устройство, встроенное непосредственно в одну из передних тормозных колодок (обычно во внутреннюю правую или левую, в зависимости от модификации). Его основная задача – сигнализировать о достижении минимально допустимой толщины фрикционного слоя колодки. Конструктивно он представляет собой пластиковый корпус с двумя контактами, залитыми термостойким компаундом.

Принцип работы основан на замыкании электрической цепи. Внутри колодки находится металлический контактный штырь, утопленный на определенную глубину, соответствующую критическому износу. Когда фрикционный материал стирается до минимального уровня (примерно 2–3 мм), вращающийся тормозной диск начинает соприкасаться с этим штырём, постепенно стачивая его пластиковую изоляцию. Это приводит к замыканию контактов датчика на "массу" (тормозной диск и ступицу).

Алгоритм срабатывания индикации

Износ колодки достигает критического значения (фрикционный слой ≈ 2 мм).
Тормозной диск стирает изоляцию контактного штыря датчика.
Металлический сердечник датчика замыкается на массу через диск.
Цепь датчика замыкается, и ток начинает протекать через контрольную лампу на приборной панели.
На щитке приборов загорается жёлтый (или красный) символ в виде круга, заключённого в пунктирные скобки: (!) или схожее изображение колодки.

Важно: После замены колодок обязательна установка нового датчика, так как его контактный элемент физически разрушается при срабатывании. Игнорирование сигнала лампы приводит к повреждению тормозного диска металлической основой колодки.

Состояние датчика	Толщина колодки	Статус индикатора
Новый / Норма	> 3 мм	Лампа не горит (цепь разомкнута)
Критический износ	≈ 2 мм	Постоянное свечение лампы (цепь замкнута на массу)
Обрыв провода	Любая	Лампа может гореть постоянно или мигать (зависит от места обрыва)

Сигализация Airbag: алгоритм поиска неполадок

При включении зажигания на приборной панели Приоры загорается индикатор Airbag, который должен погаснуть через несколько секунд после запуска двигателя. Постоянное свечение или мигание сигнальной лампы указывает на неисправность системы пассивной безопасности. Игнорирование этой ошибки может привести к отказу подушек безопасности или преднатяжителей ремней в аварийной ситуации.

Для диагностики потребуется базовое оборудование: сканер OBD-II с поддержкой протокола EOBD (например, ELM327) и специализированное ПО (Motor-Tester, OpenDiag, SMS-Diagnostic). Механические манипуляции с компонентами SRS разрешаются только при отключенном аккумуляторе – минусовую клемму следует снять и выждать 10-15 минут для разрядки конденсаторов системы.

Этапы диагностики

Считывание кодов ошибок через диагностический разъём OBD (расположен под рулевой колонкой). Примеры кодов:
- B1000 – Общая неисправность контроллера SRS
- B1016 – Короткое замыкание в цепи подушки водителя
- B1023 – Обрыв датчика удара пассажирской стороны
Визуальный осмотр компонентов:
- Проверка оранжевых разъёмов под сиденьями (окисление контактов)
- Целостность жгута проводов в районе рулевой колонки
- Механические повреждения датчиков удара (передний бампер, стойки)

Проверка параметров в режиме реального времени:

Параметр	Нормальное значение
Напряжение питания SRS	12.0–14.5V
Сопротивление подушки водителя	2.0–3.5 Ом
Состояние датчиков удара	Неактивны

Типовые проблемы и решения: При обнаружении кода B1016 последовательно проверьте контактную группу в рулевой ступице (золотистый разъём), целостность токопроводящей ленты («часы»), сопротивление пиропатрона. Для B1023 – диагностируйте проводку между контроллером и датчиком в правой стойке. После ремонта обязательно удалите ошибки из памяти блока управления и убедитесь в штатном выключении индикатора.

Контроль иммобилайзера и противоугонных систем

На приборной панели Lada Priora индикатор иммобилайзера (часто стилизованный под ключ или надпись "IMMO") выполняет критическую роль защиты от угона. При включении зажигания этот значок кратковременно загорается жёлтым или оранжевым цветом – это свидетельствует о начале процедуры распознавания чипа ключа системой.

Нормальное функционирование подразумевает автоматическое отключение символа через 1-3 секунды после запуска двигателя. Если индикатор продолжает гореть, мигает при работающем моторе или не активируется вообще – это сигнализирует о сбоях в работе противоугонного комплекса. Игнорирование таких признаков может привести к блокировке запуска или самопроизвольной остановке двигателя.

Типовые сценарии индикации

Постоянное горение после запуска: ошибка идентификации ключа (неисправность чипа, антенны считывателя, ЭБУ).
Мигание во время движения: сбой CAN-шины, программный конфликт, низкий заряд батарейки в ключе.
Отсутствие свечения при включении зажигания: перегоревшая лампа/светодиод, обрыв цепи, отказ иммобилайзера.
Не гаснет после обучения нового ключа: требуется привязка к ЭБУ через диагностическое оборудование.

Состояние индикатора	Возможная причина	Действия
Мигает 1 раз/сек	Активирован режим охраны (двигатель заблокирован)	Проверить метку ключа, перезапустить систему
Мигает 2 раза/сек	Ошибка связи с ЭБУ	Диагностика CAN-шины, проверка контактов
Не включается	Перегорание подсветки	Замена лампы T5 (1-2 Вт) или светодиодного модуля

Для замены лампы индикатора потребуется демонтаж комбинации приборов: открутить саморезы крепления кожуха панели, аккуратно извлечь щиток, отсоединить колодки проводов. На задней стороне панели находится поворотный цоколь с лампочкой – её заменяют на аналогичную, соблюдая полярность при установке светодиодных элементов. После сборки обязательна проверка считывания всех зарегистрированных ключей.

Управление подсветкой приборов: реостат на рулевой колонке

Реостат регулировки яркости подсветки расположен на рулевой колонке слева под переключателем поворотов. Он выполнен в виде вращающегося колесика с рифленой поверхностью для удобства использования без визуального контроля.

Поворот регулятора по часовой стрелке увеличивает яркость подсветки приборной панели и кнопок на центральной консоли. Вращение против часовой стрелки снижает интенсивность свечения вплоть до полного отключения (кроме аварийных индикаторов). Элемент напрямую взаимодействует с блоком управления освещением.

Особенности работы

При включении габаритов или ближнего света подсветка активируется автоматически на последнем установленном уровне яркости
Минимальный порог свечения предотвращает полное затемнение приборов во время движения
Неисправность реостата проявляется в отсутствии реакции на регулировку или самопроизвольном изменении яркости

Положение регулятора	Эффект
Крайнее левое	Минимальная яркость (дежурный режим)
Среднее	Оптимальное свечение для ночной езды
Крайнее правое	Максимальная яркость (используется при ярком солнце)

При замене лампочек щитка приборов рекомендуется проверить функциональность реостата – неравномерное свечение или мерцание могут указывать на износ угольной дорожки регулятора. Доступ к элементу осуществляется после снятия нижнего кожуха рулевой колонки.

Цветовая схема подсветки шкал и его специфика

Заводская цветовая схема подсветки приборов на Приоре (панели 2170, 2190) строго унифицирована и выдержана в красно-оранжевых тонах. Этот специфический цвет является ключевой визуальной особенностью модели.

Такой выбор обусловлен несколькими факторами: минимальным утомлением глаз водителя при длительной ночной езде (красно-оранжевый спектр меньше всего воздействует на ночное зрение), хорошей контрастностью показаний на черном фоне шкал и панели, а также технологическими решениями АвтоВАЗа по унификации компонентов и снижению стоимости производства.

Специфика реализации подсветки

Источники света: Подсветка основных шкал спидометра, тахометра, указателей температуры и топлива реализована с помощью отдельных миниатюрных ламп накаливания или светодиодов (в зависимости от года выпуска и модификации панели), расположенных на задней стороне платы приборов.

Цветоформирующие элементы: Специфический красно-оранжевый оттенок достигается не за счет цвета самих лампочек/светодиодов (которые обычно белые или нейтральные), а благодаря применению цветных светофильтров:

Постоянные светофильтры: Это окрашенные в красный или оранжевый цвет пластиковые элементы самой приборной панели – шкалы, цифры, стрелки. Свет от лампы проходит сквозь них, приобретая итоговый оттенок.
Сменные колпачки (рассеиватели): На большинстве панелей Приоры используются маленькие пластиковые колпачки-рассеиватели, которые надеваются непосредственно на лампочки. Эти колпачки окрашены в оранжевый цвет и являются основным элементом, задающим цвет подсветки.

Распределение цветов на панели:

Элемент панели	Цвет подсветки	Примечание
Основные шкалы (Спидометр, Тахометр, Топливо, Температура)	Красно-оранжевый	Основной цвет всей панели
Стрелки приборов	Красно-оранжевый	Обычно подсвечиваются тем же источником, что и шкала
ЖК-дисплей (однострочный, многострочный)	Красно-оранжевый	Цвет матрицы дисплея, не зависит от ламп подсветки шкал
Контрольные лампы (индикаторы)	Разноцветный (Красный, Желтый, Зеленый, Синий)	Цвет задается колпачком на лампе или цветом самого символа. Не оранжевые!
Подсветка кнопок на панели	Красно-оранжевый	Используются аналогичные лампы с оранжевыми колпачками

Ключевые моменты при замене ламп подсветки:

Тип ламп: Основные лампы подсветки шкал и кнопок - миниатюрные бесцокольные лампы накаливания типа T5 (W1.2W) на 1.2 Вт.
Цвет колпачка: При замене перегоревшей лампы крайне важно сохранить или заменить на аналогичный оранжевый пластиковый колпачок-рассеиватель. Установка лампы без колпачка или с колпачком другого цвета (например, прозрачным, зеленым или синим) приведет к появлению яркого белого или цветного пятна, резко выделяющегося на фоне штатной оранжевой подсветки и нарушающего равномерность освещения.
Светодиодная замена: При установке светодиодов (LED) вместо ламп накаливания для подсветки шкал обязательно необходимо выбирать светодиоды именно оранжевого свечения (цветовая температура ~2000K, amber/orange). Белые, холодно-белые, синие или зеленые светодиоды создадут чужеродный, не соответствующий заводскому, цвет подсветки и будут слепить водителя. Даже "тепло-белые" светодиоды часто дают желтоватый оттенок, отличный от родного оранжевого.

Расположение подсветки кнопок и прикуривателя

Подсветка кнопок на центральной консоли и прикуривателя Приоры активируется вместе с габаритными огнями, обеспечивая видимость элементов управления в темное время суток. Источники света расположены за декоративными панелями и кнопочными модулями, равномерно рассеивая свечение через полупрозрачные символы и корпуса.

Доступ к лампам подсветки требует частичной разборки панели приборов или снятия отдельных элементов облицовки. Кнопки управления (обогрев заднего стекла, противотуманные фары и т.д.) объединены в блоки, где каждая группа может иметь общую или индивидуальную лампу подсветки, в зависимости от модификации.

Схема расположения элементов подсветки

Блок кнопок слева от руля: подсветка клавиш обогрева зеркал, курсовой устойчивости (ESP), заднего противотуманного фонаря.
Центральная консоль: подсветка кнопок управления магнитолой, климат-контролем, подогревом сидений.
Прикуриватель: кольцевая подсветка гнезда (оранжевое свечение) с лампой, встроенной в тыльную часть розетки.

Элемент	Тип лампы	Особенности доступа
Кнопочные блоки	T3,5 (1.2W) или светодиод	Требуется снятие пластиковой накладки консоли
Прикуриватель	T5 (1W)	Демонтаж гнезда через бардачок или снятие нижней панели

Важно! При замене ламп кнопок необходимо аккуратно поддеть корпус клавиши тонкой отверткой, чтобы извлечь её вместе с патроном. Перегоревшие лампы T5 в прикуривателе часто требуют полного выкручивания металлического гнезда для доступа к цоколю с тыльной стороны.

Лампы для подсветки делений приборов: тип и характеристики

Для подсветки шкал спидометра, тахометра и других приборов на панели Приоры применяются миниатюрные лампы накаливания цокольного типа. Основной используемый стандарт – бесцокольные лампы T5 (W1.2W) с клиновым основанием. Реже встречаются модели с цоколем W2.1×9.5d, но они взаимозаменяемы при корректном подборе параметров.

Ключевой характеристикой является напряжение питания 12V, соответствующее бортовой сети автомобиля. Мощность стандартных ламп составляет 1.2-1.5W, что обеспечивает умеренную яркость без перегрева пластиковых элементов панели. Цветовая температура нейтрально-белая (4000-5000K), что гарантирует четкую читаемость шкал без искажения цветов стрелок и меток.

Технические параметры и аналоги

При замене необходимо учитывать следующие параметры:

Параметр	Лампа накаливания	Светодиодный аналог
Тип основания	T5 (W1.2W)	T5 (W1.2W)
Напряжение	12V	12V
Мощность	1.2W	0.5-0.8W
Световой поток	~20 лм	30-50 лм
Ресурс работы	500-1000 часов	25 000+ часов

При установке светодиодных аналогов критически важно:

Выбирать неполярные модели (CAN-bus)
Контролировать равномерность свечения – LED-лампы с матовым рассеивателем минимизируют засветы
Избегать синего спектра (оптимально 5000-6000K)

Неравномерная подсветка: причины и методы устранения

Неравномерное свечение приборной панели Приоры проявляется как разная яркость секций спидометра, тахометра или щитка бортового компьютера, темные пятна или "провалы" подсветки. Эта проблема не только ухудшает эстетику, но и затрудняет считывание показаний при слабом освещении.

Основными источниками неполадки выступают неисправные элементы цепи подсветки и механические факторы. Для диагностики потребуется демонтировать комбинацию приборов, предварительно отсоединив клемму АКБ во избежание короткого замыкания.

Распространенные причины

Типовые источники проблемы:

Дефектные лампы накаливания (тип W1.2W) – перегорание нити, почернение колбы
Окисление контактов патронов или разъемов комбинации приборов
Неправильная установка ламп – перекос в посадочном гнезде
Трещины/загрязнения на световодах пластиковой панели
Выгорание токопроводящих дорожек на плате

Методы устранения

Замена ламп:
- Используйте оригинальные W1.2W (3 шт. для шкал, 1 шт. для БК)
- Проверяйте новые лампы мультиметром перед установкой (сопротивление 3-5 Ом)
Чистка компонентов:
- Обработайте контакты патронов WD-40 и протрите спиртом
- Удалите пыль со световодов сжатым воздухом
Проверка цепи:
- Тестером прозвоните дорожки платы на обрыв
- Убедитесь в отсутствии переломов проводки гибкого шлейфа

Симптом	Вероятная причина	Решение
Не горит один сегмент	Сгоревшая лампа, окисление патрона	Замена лампы, чистка контактов
Мерцание подсветки	Плохой контакт в разъеме, перелом дорожки	Ревизия разъема X1, пайка обрыва
Тусклое свечение всей панели	Загрязнение световодов, неисправность реостата	Чистка, проверка регулировочного резистора

Важно: При сборке избегайте перетяжки крепежных винтов комбинации приборов – это вызывает деформацию пластика и смещение световодов. После ремонта проверяйте работу габаритов и подсветки регуляторов на центральной консоли, так как цепи связаны.

Замена ламп подсветки без снятия приборной панели – миф или реальность?

Технически замена ламп подсветки спидометра и тахометра на Приоре без демонтажа приборной панели возможна, но лишь для ограниченного числа лампочек. Это касается только крайних левых и правых позиций в блоке индикаторов. Доступ к ним осуществляется через технологические отверстия в кожухе рулевой колонки после снятия нижних декоративных накладок и защиты замка зажигания.

Основная сложность заключается в крайне ограниченном пространстве для манипуляций. Даже при снятии рулевого колеса (что существенно упрощает задачу) работа требует филигранной точности, специальных удлиненных инструментов и серьезного риска повредить пластиковые элементы или разъемы. Центральные лампы, подсвечивающие шкалы, физически недоступны без извлечения комбинации приборов.

Почему полная замена без снятия панели – миф:

Недоступность центральных ламп: Лампы подсветки шкал спидометра/тахометра и большинства индикаторов расположены на тыльной стороне платы, закрытой корпусом.
Риск повреждений: Высока вероятность:
- Порвать провода датчиков на комбинации
- Сломать пластиковые крепления лампочек или панели
- Поцарапать лицевую часть панели инструментом
Время и сложность: Попытки "сэкономить" на снятии часто приводят к затратам большего времени в неудобной позе с сомнительным результатом.

Тип лампы	Доступ без снятия	Особенности
Крайние индикаторы (левый/правый)	Частичный	Требует снятия кожуха колонки, сложный доступ
Центральные индикаторы	Нет	Полностью скрыты корпусом панели
Лампы подсветки шкал	Нет	Закреплены на плате с обратной стороны

Вывод: Хотя замена отдельных боковых лампочек теоретически выполнима, полноценная замена подсветки приборов Приоры требует обязательного снятия комбинации. Попытки обойти это правило приведут к неполному ремонту или новым неисправностям. Процедура демонтажа панели детально описана в руководстве по ремонту и занимает 20-40 минут, гарантируя безопасный доступ ко всем элементам подсветки.

Инструменты для демонтажа приборного щитка Приоры

Для безопасного снятия приборной панели потребуется минимальный набор специализированных инструментов. Их использование предотвратит повреждение хрупкого пластика креплений и корпуса щитка при разборке. Отсутствие подходящего инвентаря существенно повышает риск сломать клипсы или поцарапать панель.

Обязательно подготовьте чистую рабочую зону для размещения снятых деталей – мелкие винты и фиксаторы легко теряются. Перед началом работ снимите минусовую клемму с аккумулятора во избежание короткого замыкания в электросети.

Перечень необходимых инструментов

Крестовая отвертка РН2: для откручивания винтов крепления щитка и кожуха рулевой колонки.
Торцевой ключ на 10 мм (или головка с воротком): для ослабления гаек крепления рулевой колонки при необходимости её опускания.
Пластиковые медиаторы (2-3 шт): для аккуратного разъединения защелок без царапин. При отсутствии подойдут обернутые изолентой плоские отвертки.
Пинцет с узкими губками: для извлечения лампочек из гнезд и работы с мелкими разъемами.
Фонарик: для подсветки труднодоступных мест за панелью при отсоединении колодок проводов.

Снятие накладки рулевой колонки: меры предосторожности

Перед демонтажом накладки рулевой колонки обязательно снимите клемму с аккумулятора и подождите 10–15 минут. Это предотвратит случайное срабатывание подушки безопасности при работе с элементами рулевого механизма и замком зажигания. Убедитесь, что ключ зажигания извлечён из скважины, а колёса автомобиля стоят прямо – это облегчит доступ к крепежу и исключит блокировку руля.

Подготовьте чистую ёмкость для хранения винтов и пластиковых клипс, так как мелкие крепёжные элементы легко теряются. Рабочее пространство должно быть хорошо освещено – используйте налобный фонарь для точного визуального контроля. Не применяйте металлические ломики или отвёртки с заострёнными краями при поддевании пластиковых деталей.

Пошаговая последовательность и риски

При демонтаже соблюдайте строгую очерёдность действий:

Отключите разъёмы подрулевых переключателей (указатели поворотов, дворники) через технологические лючки внизу накладки, нажав на фиксаторы.
Выкручивайте крепёжные винты только крестовой отвёрткой с магнитным наконечником – упавший винт в механизм рулевой колонки может вызвать заклинивание.
Снимайте нижнюю часть накладки первой, плавно отводя её от кронштейна колонки. Резкий рывок сломает пластиковые пистоны крепления.

Критичные запреты:

Не касайтесь жгута проводов подушки безопасности (жёлтого цвета) после снятия накладки – статическое электричество может инициировать её срабатывание.
Не допускайте провисания замка зажигания на проводах – фиксируйте его во избежание повреждения контактов.
Не используйте абразивы для очистки посадочных мест – микроцарапины вызовут скрипы при движении.

При обратной сборке проверьте плотность прилегания всех фиксаторов до затягивания винтов. Подключение аккумулятора производите только после визуального контроля отсутствия пережатых проводов под накладкой.

Безопасное отключение разъёма прибора перед демонтажем

Обязательно снимите минусовую клемму с аккумуляторной батареи перед любыми манипуляциями. Это исключит риск короткого замыкания и повреждения электроники при случайном контакте инструментов с клеммами или токоведущими частями.

Визуально определите тип фиксатора колодки проводов: пластиковый язычок, защёлка или стопорное кольцо. Не прилагайте силу до полного понимания механизма крепления – неверные действия приведут к поломке фиксатора или контактов.

Алгоритм отсоединения разъёма

Зафиксируйте корпус комбинации приборов свободной рукой для предотвращения резких смещений
Удерживайте разъём за корпус (не за провода!) большим и указательным пальцами
Аккуратно отожмите фиксатор:
- Для боковых язычков – сожмите выступы по бокам колодки
- Для верхней защёлки – подденьте отвёрткой с плоским жалом
Плавно потяните разъём вдоль оси штекеров без перекоса

Критические запреты:

Не дёргайте за провода	→ Риск обрыва жил или повреждения изоляции
Не применяйте рычаги	→ Деформация посадочных гнёзд на плате
Не игнорируйте фиксатор	→ Поломка пластиковых элементов колодки

При затруднённом извлечении проверьте наличие скрытых стопоров. Если разъём не поддаётся после отжатия фиксатора, аккуратно покачайте его из стороны в сторону с минимальной амплитудой для преодоления прикипания контактов.

Извлечение комбинации приборов: алгоритм действий

Перед началом работ подготовьте необходимые инструменты: крестовую отвертку, тонкую плоскую отвертку или пластиковую лопатку, чистую ветошь для защиты панели от царапин. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса настроек ЭБУ.

Снимите пластиковую накладку рулевой колонки, открутив саморезы в нижней части. Аккуратно демонтируйте нижний декоративный кожух под рулем, потянув его на себя и вниз – он крепится на пластиковых клипсах. Освободите фиксаторы верхнего кожуха колонки, приподняв его вверх.

Последовательность демонтажа приборной панели

Открутите два крепежных винта, расположенных над рулевой колонкой под снятыми кожухами.
Извлеките заглушки дефлекторов обдува по бокам панели приборов, поддев их плоской отверткой.
Выкрутите четыре винта крепления торпедо, скрытых под дефлекторами (по два с каждой стороны).
Потяните комбинацию приборов на себя, удерживая ее за боковые грани. Действуйте равномерно без перекосов.
Отсоедините три колодки проводов на тыльной стороне: нажмите на фиксаторы и аккуратно отсоедините разъемы.

При демонтаже избегайте чрезмерных усилий – пластиковые крепления хрупкие. Если панель не поддается, проверьте наличие неоткрученных винтов. После извлечения положите комбинацию приборов лицевой стороной вверх на мягкую ветошь.

Тип крепежа	Количество	Расположение
Винты M5	2 шт	Над рулевой колонкой
Саморезы с потайной головкой	4 шт	Под боковыми дефлекторами

Разборка корпуса приборной панели для доступа к лампам

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Подготовьте фигурную (крестовую) отвертку и пластиковый монтажный инструмент для аккуратного снятия элементов без повреждения клипс.

Снимите декоративную накладку рулевой колонки, открутив саморезы в нижней части. Ослабьте винты крепления кожуха рулевой колонки и опустите его вниз для обеспечения доступа к верхним крепежным элементам панели приборов.

Последовательность демонтажа приборной панели

Выкрутите два верхних винта крепления панели приборов, расположенных над рулевой колонкой
Извлеките заглушку в нише бардачка, открутите винт за ней
Снимите боковую декоративную накладку со стороны водителя, поддев ее пластиковым инструментом
Отсоедините разъемы подсветки кнопок на центральной консоли (при наличии)
Выкрутите оставшиеся винты по периметру лицевой панели

Потяните корпус панели приборов на себя, одновременно придерживая фиксаторы разъемов с обратной стороны. Отсоедините все электрические разъемы, нажав на язычки их фиксаторов. Выведите провода через технологические отверстия и извлеките панель из посадочного места.

Элемент крепления	Количество	Тип крепежа
Верхние винты	2 шт	Саморезы с крестообразным шлицем
Боковой винт (со стороны бардачка)	1 шт	Саморез с крестообразным шлицем
Нижние винты	3 шт	Саморезы с крестообразным шлицем

После извлечения панели положите ее лицевой стороной вниз на мягкую ткань. Открутите винты задней крышки корпуса по периметру. Аккуратно разделите половинки корпуса, освобождая пластиковые защелки по краям постепенным равномерным нажатием. Не прикладывайте чрезмерное усилие во избежание поломки креплений.

Сняв заднюю крышку, получите доступ к монтажной плате с лампочками подсветки и индикаторами. Запомните расположение разноцветных колпачков на лампах перед заменой – их необходимо установить на новые источники света для сохранения цветовой схемы подсветки.

Типы цоколей ламп в комбинации (T5/W5W)

В комбинации приборов Lada Priora преимущественно применяются лампы с цоколями T5 и W5W. Оба типа относятся к категории миниатюрных бесцокольных ламп со штырьковым соединением, но отличаются конструктивно и по сфере использования внутри панели.

T5 (диаметр колбы 5 мм) используется для подсветки шкал спидометра, тахометра, указателей уровня топлива и температуры. W5W (также известный как «лепесток» или T10 в некоторых классификациях) применяется для индикации поворотов, дальнего света, аварийной сигнализации и других пиктограмм. Оба варианта имеют мощность 1.2-2 Вт и рассчитаны на напряжение 12 В.

Ключевые отличия и особенности

Параметр	T5	W5W
Форма колбы	Симметричная цилиндрическая	Цилиндрическая с расширением у основания
Выводы контактов	Прямые параллельные проволочные штыри	Г-образные проволочные штыри («усы»)
Расположение в панели	Вкручиваются в пластмассовые патроны поворотом на 90°	Фиксируются продольным вставлением в разъем
Цвет свечения	Белый (для подсветки шкал)	Разноцветный (красный, зеленый, синий – для индикаторов)

Важные нюансы замены:

Лампы T5 требуют аккуратного поворотного монтажа: неправильная установка приводит к деформации контактов.
W5W критичны к длине цокольной части – несоответствие вызывает плохую фиксацию.
При замене индикаторных ламп W5W обязательно соблюдайте цвет: красный для поворотов, зеленый для дальнего света и т.д.

Для модернизации применяют светодиодные аналоги (LED T5/W5W), но они требуют:

Проверки полярности – светодиоды работают только при правильном подключении.
Контроля ошибок CAN-шины – некоторые LED-лампы вызывают сбои в бортовой электронике.

Определение перегоревшей лампы визуальным осмотром

Для точного выявления неисправного источника света на приборной панели Приоры необходим внимательный визуальный осмотр каждого индикатора и сегмента подсветки при разных условиях освещения. Проверку следует проводить последовательно, активируя соответствующие системы автомобиля.

Начните с включения габаритных огней или ближнего света фар для оценки подсветки шкал и кнопок. Затем поочередно задействуйте поворотники, аварийную сигнализацию, дальний свет, проверьте индикаторы включения задней передачи, ручного тормоза, заряда АКБ, давления масла и Check Engine при запущенном двигателе.

Ключевые признаки перегоревшей лампы

Полное отсутствие свечения конкретного символа, цифры на тахометре/спидометре или контрольной лампы при активации функции.
Контрастная разница в яркости между соседними однотипными элементами (например, сегментами шкалы оборотов).
Мерцание или хаотичное затухание индикатора в процессе работы.
Видимые дефекты колбы: потемнение стекла, нарушение целостности нити накаливания (видно через лупу на снятой лампе), следы нагара на контактах.

Важно: Предварительно убедитесь, что неисправность не вызвана перегоревшим предохранителем (F5, F18 в монтажном блоке) или проблемами с кнопкой регулировки яркости подсветки. Для точной диагностики труднодоступных элементов (например, лампы CHECK ENGINE) может потребоваться демонтаж комбинации приборов.

Светодиодные аналоги ламп подсветки: плюсы и минусы

Замена штатных ламп накаливания в приборной панели Приоры на светодиодные аналоги – популярное решение среди автовладельцев. Это касается как подсветки шкал спидометра и тахометра, так и индикаторных ламп поворотов, включенного света и прочих значков.

Решение требует внимательного подбора параметров светодиодов (цоколь, цвет свечения, размер чипа) и понимания особенностей работы. Неправильная установка может привести к некорректной работе или необходимости дополнительных доработок схемы.

Преимущества и недостатки LED-подсветки

Основные плюсы светодиодов:

Энергоэффективность: Потребляют значительно меньше тока по сравнению с лампами накаливания.
Долговечность: Срок службы в разы превышает ресурс обычных лампочек (десятки тысяч часов).
Яркость и насыщенность цвета: Дают более интенсивное и чистое свечение выбранного оттенка.
Устойчивость к вибрациям: Отсутствие нити накаливания делает их нечувствительными к тряске.
Меньшее тепловыделение: Практически не нагревают пластиковые элементы панели приборов.

Основные минусы светодиодов:

Направленность свечения: Могут светить "пятнами" или неравномерно подсвечивать шкалу из-за узкого угла рассеивания (требуют подбора LED с широким углом или линзой).
Проблема с индикаторами: Некоторые светодиоды недостаточно яркие для дневного восприятия индикаторов (например, "ручника" или "Check Engine").
Ошибка контроля ламп: Могут не нагружать цепь достаточно для корректной работы датчика контроля перегоревших ламп (актуально для стоп-сигналов, поворотов – в панели влияет реже).
Цветовые нюансы: Чистый белый свет LED может искажать цвета фильтров значков (например, желтый значок может казаться зеленоватым).
Сложность замены индикаторов: Требуют строгой ориентации при установке из-за полярности (+/-).

Требования к лампам контроля индикаторов (JDR)

Лампы типа JDR (LED) для приборной панели Lada Priora должны соответствовать строгим техническим параметрам, обеспечивающим корректную работу индикаторов. Основное требование – совместимость с электронной архитектурой бортовой сети автомобиля. Несоответствие характеристик может привести к ложным срабатываниям, мерцанию или выходу из строя контроллера.

При выборе ламп JDR критически важны три аспекта: цвет свечения, электрические параметры и геометрические размеры цоколя. Цвет должен строго соответствовать заводской маркировке конкретного индикатора (например, красный для "CHECK ENGINE", желтый для подушек безопасности). Отклонения искажают смысл сигнала и нарушают ПДД.

Ключевые технические характеристики

Напряжение: 12V DC ±10%
Тип цоколя: T5 (W2.1x9.5d) для большинства индикаторов
Мощность: 1.2-2W (превышение вызывает перегрев платы)
Полярность: Обязательное соблюдение "+/-" при установке

Индикатор	Цвет лампы JDR	Особенность
Проверка двигателя (CHECK)	Красный	Не терпит замены на другие цвета
ABS	Желтый	Требует лампы с плавным пуском
Заряд АКБ	Красный	Чувствителен к перепадам напряжения

Важно! Запрещено применение ламп накаливания вместо JDR – это вызывает перегрузку цепей. При замене обязательно:

Отключать минусовую клемму АКБ
Использовать пластиковый пинцет для монтажа
Проверять герметичность колодки после установки

Несоответствующие лампы JDR могут блокировать самодиагностику панели. При ошибке "обрыв цепи" на сканере после замены – перепроверьте номинал изделия.

Технология замены ламп поворотников в щитке приборов Приоры

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте новые лампы накаливания типа W1.2W (12V, 1.2W), крестовую отвертку и пластиковый монтажный инструмент для аккуратного демонтажа панелей.

Доступ к лампам возможен только после полного извлечения комбинации приборов. Для этого необходимо последовательно снять пластиковые накладки рулевой колонки и крепежные элементы, фиксирующие щиток. Избегайте чрезмерных усилий при разборке во избежание повреждения защелок.

Пошаговая процедура демонтажа и замены

Снимите нижний декоративный кожух рулевой колонки (3 самореза под крестовую отвертку).
Открутите два верхних крепежных болта щитка приборов, расположенных над рулевым колесом.
Аккуратно потяните щиток на себя, отсоедините три электрических разъема с тыльной стороны.
Переверните комбинацию приборов и открутите 5 саморезов задней крышки.
Найдите цоколи ламп поворотников (обозначены символами ↻ и ↺ на плате).
Нажмите на лампу и поверните против часовой стрелки для извлечения из патрона.
Установите новую лампу, проверив совпадение направляющих шлицов цоколя.

Важные нюансы: При установке щитка обратно сначала подключите разъемы, затем зафиксируйте корпус болтами. Убедитесь в отсутствии перекоса стрелок спидометра и тахометра после сборки. Проверьте работу поворотников до монтажа декоративных панелей.

Типовая ошибка	Последствие	Решение
Несовпадение шлицов цоколя	Лампа не фиксируется	Повернуть лампу на 90°
Повреждение фиксаторов панелей	Появление скрипов	Использовать пластиковый лопаткодержатель
Перепутаны разъемы	Не работают приборы	Сверить цветовую маркировку проводов

Установка лампочки контрольного сигнала давления масла

Снимите приборную панель для доступа к задней части щитка приборов. Отключите электрические разъёмы и аккуратно демонтируйте панель с креплений, предварительно выкрутив фиксирующие винты.

Найдите блок подсветки сигнальных ламп в центральной части панели. Определите гнездо лампочки давления масла (обычно обозначено символом маслёнки или надписью "МАСЛО") на монтажной плате.

Порядок замены

Поверните цоколь неисправной лампы против часовой стрелки на 90°
Извлеките лампочку вместе с патроном из посадочного места
Достаньте старую лампу из цоколя, применив умеренное усилие
Вставьте новую лампочку типа T5 (мощность 1.2W) в патрон до щелчка
Установите собранный узел в гнездо на плате
Поверните цоколь по часовой стрелке до фиксации

Важно: перед сборкой проверьте работоспособность, включив зажигание без запуска двигателя. Контрольная лампа должна загореться на 3-5 секунд. Убедитесь в отсутствии ошибок подключения разъёмов при монтаже панели.

Особенности доступа к лампе индикатора уровня топлива

Доступ к лампочке подсветки индикатора уровня топлива на приборной панели (комбинации приборов - КП) Приоры сопряжен с необходимостью практически полного демонтажа самой панели. В отличие от некоторых других индикаторов или подсветки, напрямую к этой лампе через лючки или снятие отдельных элементов доступа нет.

Основная сложность заключается в том, что комбинация приборов установлена глубоко в торпедо и надежно зафиксирована. Для ее извлечения требуется последовательное снятие нескольких элементов салона, что является достаточно трудоемкой операцией.

Ключевые этапы и сложности доступа

Процесс демонтажа КП для замены лампы включает следующие обязательные шаги:

Снятие рулевого колеса: Требуется для последующего беспрепятственного снятия кожуха рулевой колонки.
Демонтаж кожуха рулевой колонки: Снимаются верхняя и нижняя части кожуха, открывая доступ к креплениям КП снизу.
Отсоединение разъемов КП: После снятия декоративной накладки ("лицевой панели") вокруг КП необходимо аккуратно отсоединить все электрические разъемы с тыльной стороны панели, включая большой разъем спидометра (трос привода спидометра на Приоре механический).
Извлечение комбинации приборов: Только после снятия всех крепежных болтов/гаек и отсоединения разъемов КП можно осторожно вытянуть ее из посадочного места в торпедо.
Разборка КП: На снятой комбинации приборов необходимо открутить заднюю крышку, чтобы получить доступ к печатной плате и установленным в ней лампам подсветки и индикации.

Основные сложности и риски:

Трудоемкость: Процесс требует времени, аккуратности и определенных навыков.
Хрупкость пластика: Декоративные накладки и элементы крепления КП, особенно фиксаторы, легко сломать при неосторожном демонтаже.
Риск повреждения контактов: Неаккуратное обращение с разъемами (особенно троса спидометра) или печатной платой КП может привести к их повреждению.
Необходимость точной сборки: Обратная сборка требует внимательности, чтобы все разъемы были подключены правильно, а КП и снятые элементы салона встали на место без зазоров и перекосов.

Процедура замены подсветки спидометра и тахометра

Перед началом работ подготовьте новые лампы подсветки типа W1.2W (номинал 12V, 1.2W) и фигурную отвертку. Обязательно снимите клемму «–» с аккумулятора для предотвращения замыканий. Демонтируйте пластиковый кожух рулевой колонки, открутив саморезы крепления.

Снимите декоративную накладку приборной панели, аккуратно поддевая ее по периметру. Открутите два верхних и два нижних винта, фиксирующих комбинацию приборов, после чего потяните блок на себя. Отсоедините три разъема с тыльной стороны щитка, нажав на фиксаторы.

Последовательность замены ламп подсветки

Переверните снятую приборную панель тыльной стороной вверх
Найдите серые пластиковые колодцы с маркировкой «СПИДОМЕТР» и «ТАХОМЕТР»
Выкрутите неисправные лампы против часовой стрелки, удерживая цоколь
Вставьте новые лампы в патроны до щелчка
Проверьте работоспособность, временно подключив АКБ

Важные нюансы: Не касайтесь стеклянных колб новых ламп голыми руками – используйте салфетку. При установке блока соблюдайте правильность подключения разъемов по цветам проводов. Повторно зафиксируйте кожух рулевой колонки после проверки подсветки.

Элемент	Тип лампы	Количество
Спидометр	W1.2W	2 шт
Тахометр	W1.2W	2 шт

Установка комбинации обратно: точность позиционирования

Ключевым этапом сборки является точное позиционирование комбинации приборов на ее штатное место перед окончательной фиксацией. Неправильная установка приведет к проблемам с индикацией, подсветкой и даже механическим повреждением.

Аккуратно подведите комбинацию к месту установки, совмещая ее корпус с посадочным контуром в панели приборов. Особое внимание уделите нескольким критически важным точкам позиционирования.

Контрольные точки и этапы позиционирования

Шпильки корпуса: На задней части комбинации расположены направляющие шпильки (обычно 3-4 штуки). Они должны точно войти в соответствующие ответные отверстия или пазы на металлической рамке панели приборов. Это основной ориентир.
Верхние защелки: Верхний край комбинации часто фиксируется пластиковыми защелками. Слегка наклоните комбинацию вперед (в сторону руля), чтобы завести эти защелки под ответные выступы панели.
Соединительные колодки: Убедитесь, что жгуты проводов с разъемами свободно лежат за комбинацией и нигде не пережаты. Колодки должны находиться строго напротив своих гнезд на задней стенке приборов, готовые к соединению после первичной фиксации корпуса.
Рычаг поплавка датчика уровня топлива: Самый критичный момент! Рычаг поплавка, расположенный в левом нижнем углу задней части комбинации (со стороны водителя), обязательно должен войти в специальную прорезь на корпусе топливного модуля. Если он окажется сверху или сбоку от прорези, датчик уровня топлива работать не будет.
Равномерность посадки: После совмещения шпилек и заведения верхних защелок, плавно прижмите комбинацию к панели по всему периметру. Убедитесь, что корпус прилегает равномерно, без перекосов и выступающих краев. Зазоры должны быть равномерными.

Только после визуальной и тактильной проверки точного совпадения всех элементов (шпильки в отверстиях, верхние защелки заведены, рычаг датчика топлива в прорези, корпус прилегает ровно) можно приступать к закручиванию крепежных гаек/болтов. Начните с нижних креплений, затем затяните верхние, соблюдая умеренное усилие, чтобы не сорвать пластиковые резьбовые втулки или не сломать корпус.

Элемент позиционирования	Последствия неточной установки
Направляющие шпильки	Перекос комбинации, сложности с фиксацией болтами, зажим проводов.
Верхние защелки	Неравномерный зазор вверху, дребезг панели при движении, риск поломки защелок.
Рычаг датчика топлива	Неработоспособность указателя уровня топлива (стрелка не двигается или показывает неверно).
Общий перекос	Механическое напряжение на корпусе, проблемы с подсветкой (засветы, затемнения), трудности с установкой/снятием накладки панели.

Обратная сборка рулевой колонки и пластиковых элементов

Установите рулевую колонку на штатное место, совместив монтажные отверстия с креплениями кузова. Затяните фиксирующие болты с моментом 15-20 Н∙м, используя динамометрический ключ для исключения перекоса. Подключите разъемы подрулевых переключателей (указатели поворотов, дворники, свет) и датчика положения руля, нажимая до характерного щелчка замков.

Смонтируйте нижний кожух колонки, закрепив его саморезами в предусмотренных точках. Убедитесь в правильном положении демпферных прокладок между кожухом и металлическими элементами. Проверьте свободный ход руля во всех направлениях без затираний об облицовку.

Сборка декоративных панелей

Установите боковые дефлекторы обдува, защелкнув верхние клипсы и зафиксировав нижние части винтами
Совместите центральную консоль с пазами на торпедо, нажимая равномерно по периметру до срабатывания защелок
Закрепите кронштейн магнитолы, подключив разъемы подсветки и антенны
Наденьте рамку приборной панели, контролируя плотность прилегания по всему контуру

Финишная проверка: Включите зажигание для тестирования индикаторов. Убедитесь в отсутствии зазоров между панелями, равномерности подсветки кнопок и исправности всех переключателей на рулевой колонке. Проверьте работу звукового сигнала при нажатии на руль.

Тестирование работоспособности индикаторов после замены

После установки новых лампочек в приборную панель Приоры выполните комплексную проверку всех индикаторов. Включите зажигание без запуска двигателя – активируются системы предпускового контроля. Обратите внимание на обязательное кратковременное свечение индикаторов: Check Engine, давления масла, заряда АКБ и подсветки подушек безопасности. Их последующее отключение свидетельствует о корректной работе ЭБУ.

Запустите двигатель и последовательно проверьте функционал каждой системы. Включите габариты, ближний/дальний свет, поворотники, аварийную сигнализацию, противотуманные фары (при наличии), обогрев заднего стекла. Контролируйте соответствие индикации на панели реальным действиям. Особое внимание уделите редко используемым сигнализаторам: низкому уровню топлива, открытым дверям, ручному тормозу.

Критерии успешного тестирования

Отсутствие негорящих сегментов в тахометре, спидометре и ЖК-дисплее
Равномерная подсветка без затемнённых зон на шкалах
Своевременное включение/выключение иконок (например, поворотники должны мигать синхронно с внешними лампами)
Отсутствие заеданий стрелок приборов при резком изменении оборотов двигателя

Важные замечания:

При неработающем индикаторе проверьте посадку лампы в патроне – перекос контактов частая причина неисправности
Если несколько индикаторов не горят – уточните целостность общего предохранителя F5 (7.5А) в монтажном блоке
Мигание подсветки при вибрации указывает на плохой контакт в разъёме панели приборов

Проверка яркости подсветки во всех режимах регулировки

Проверка выполняется при включенном зажигании и активированных габаритных огнях. Используйте регулятор яркости на левом подрулевом переключателе, последовательно переключая все доступные положения от минимального до максимального уровня. Наблюдайте за реакцией подсветки шкал спидометра, тахометра, информационного дисплея и контрольных ламп.

Особое внимание уделите плавности изменения интенсивности свечения и отсутствию визуальных дефектов: мерцания, неравномерного освещения секторов или полного погасания элементов на отдельных позициях регулятора. Проверку рекомендуется проводить в условиях разной внешней освещенности.

Критерии корректной работы

Режим регулировки	Нормальное состояние
Минимальная яркость	Равномерное тусклое свечение всех элементов, читаемость показаний
Средние позиции	Плавное нарастание интенсивности без скачков или затемнения зон
Максимальная яркость	Яркое свечение без пересветов и паразитной засветки соседних областей

При обнаружении аномалий:

Проверьте состояние реостата регулировки на подрулевом переключателе
Убедитесь в отсутствии окислов на разъемах приборной панели
Протестируйте работоспособность ламп подсветки или светодиодных сборок

Программирование пробега: риски самостоятельных действий

Самостоятельное изменение показаний одометра на приборной панели Приоры требует прямого вмешательства в электронные компоненты. Манипуляции с чипом EEPROM или диагностическим оборудованием без специализированных знаний часто приводят к критическим сбоям.

Неумелые действия при попытке перепрошить данные пробега провоцируют необратимые повреждения. Это касается как физической разборки щитка приборов, так и программных ошибок при коррекции значений через OBD-разъем.

Основные риски неквалифицированного вмешательства

Полный отказ приборной панели - короткое замыкание или некорректное обновление прошивки блокирует работу спидометра, тахометра и контрольных ламп.
Потеря данных иммобилайзера - сброс или повреждение чипа EEPROM нарушает привязку ключей, делая запуск двигателя невозможным без дорогостоящего перекодирования.
Некорректные показания датчиков - ошибки в калибровке вызывают хаотичное поведение стрелок топливного указателя, температурного датчика и индикаторов давления масла.
Юридические последствия - следы программного вмешательства легко выявляются при диагностике, что признается мошенничеством при продаже автомобиля (ст. 159 УК РФ).

Даже при успешном изменении цифр пробега сохраняются косвенные признаки корректировки: несоответствие данных в разных модулях ЭБУ, сбой счетчика моточасов или нарушение логики сервисных интервалов.

Тип ошибки	Последствия для Приоры	Стоимость ремонта
Сброс прошивки панели	Отключение CAN-шины, "мёртвый" экран	от 8 000 ₽
Повреждение чипа одометра	Фиксация пробега на последнем значении	от 5 000 ₽
Ошибка записи EEPROM	Блокировка иммобилайзера	от 12 000 ₽

Типичные ошибки при установке щитка приборов Приоры (кривая установка, перекосы)

Неправильная установка щитка приборов после замены лампочек или снятия панели приводит к визуальным дефектам, дребезжанию и даже повреждению элементов. Основная причина – невнимательность к механике креплений и разъёмов при сборке.

Нарушение последовательности фиксации или чрезмерное усилие при закручивании саморезов провоцирует перекосы, что особенно заметно по зазорам между торпедой и пластиковыми накладками рулевой колонки.

Распространённые ошибки и последствия

Ключевые проблемы при монтаже:

Неполная посадка в пазы – нижняя часть щитка не заведена в направляющие торпеды, из-за чего верх выпирает вперёд.
Пережатие корпуса саморезами – деформация пластика при неравномерной затяжке крепежа, ведущая к трещинам.
Попадание проводов под рёбра жёсткости – кабели блокируют плотное прилегание щитка, создавая зазор.
Забытые разъёмы – не подключенный штекер спидометра или подсветки оставляет щиток частично «висеть».

Результаты некорректной установки:

Ошибка	Последствие
Кривизна по горизонтали	Зазор у рулевой колонки, трение об кожух
Вертикальный перекос	Щелчки на кочках, отражение света в лобовом стекле
Незакреплённые разъёмы	Отказ приборов, мигание подсветки

Как избежать проблем:

Перед фиксацией щитка убедитесь, что все пины разъёмов вошли в гнёзда до щелчка.
Сначала совместите нижние крепёжные «ушки» щитка с пазами торпеды, затем прижмите верхнюю часть.
Закручивайте саморезы диагонально (по схеме крест-накрест) без перетяжки – пластик должен стыковаться без напряжения.
Проверьте отсутствие проводов в зоне прилегания щитка к торпеде.

Профилактика проблем: периодичность осмотра приборов

Регулярный осмотр приборной панели Приоры предотвращает внезапные отказы и обеспечивает безопасность. Рекомендуется визуально проверять индикаторы и подсветку при каждом запуске двигателя, уделяя внимание неработающим или тусклым элементам. Это позволяет оперативно выявить потенциальные неисправности электрооборудования или систем автомобиля.

Помимо ежедневного контроля, организуйте углублённую диагностику каждые 5 000–7 000 км пробега или раз в 6 месяцев. Включайте в неё проверку всех лампочек, чёткости показаний приборов и отсутствия запотевания щитка. Особое внимание уделяйте индикаторам давления масла, заряда АКБ и «Check Engine» – их некорректная работа несёт прямые риски для двигателя.

Ключевые точки контроля и периодичность

Элемент	Периодичность
Работоспособность сигнальных индикаторов	При каждом запуске двигателя
Яркость подсветки шкал и стрелок	Еженедельно (в темное время суток)
Целостность пластика панели, отсутствие трещин	Каждые 3 000 км или ежемесячно
Полная диагностика всех ламп (включая дублирующие)	Каждые 10 000 км

Дополнительные рекомендации:

При замене лампочек используйте только оригинальные комплектующие (тип W1.2W для подсветки, W1.5W для индикаторов)
Контролируйте состояние контактов и фиксаторов при снятии панели
При частом перегорании ламп проверяйте напряжение бортовой сети

Список источников

Статья составлена на основе технических данных и практических рекомендаций.

Использованы следующие материалы для анализа и верификации информации:

Официальное руководство по эксплуатации LADA Priora (издательство АвтоВАЗ)
Форум клуба владельцев LADA Priora (разделы по ремонту приборной панели)
Технические мануалы по электрическому оборудованию LADA 2170-2190
Видеоинструкции по замене лампочек приборного щитка от сертифицированных СТО
Статьи автомобильных изданий "За рулем" и "Авторевю" по обслуживанию электрооборудования
Практические руководства по автоэлектрике от издательства "Третий Рим"
