Сделай светодиодные задние фонари шаг за шагом

Статья обновлена: 18.08.2025

Замена штатных ламп на светодиоды в задних фонарях – популярный тюнинг автомобиля. Светодиоды обеспечивают яркий свет, мгновенное срабатывание и долгий срок службы по сравнению с лампами накаливания.

Самостоятельное изготовление требует понимания электротехники, но позволяет создать уникальный дизайн и адаптировать фонари под конкретный автомобиль. В статье подробно разберем ключевые этапы: выбор компонентов, схемотехнику и монтаж.

Подготовка необходимых инструментов и материалов

Сбор комплектующих – критически важный этап, влияющий на качество и безопасность будущих фонарей. Все детали должны соответствовать техническим требованиям автомобиля и нормам освещения.

Проверьте совместимость материалов с условиями эксплуатации: температурным диапазоном, вибрациями и влагозащитой. Недостающие позиции приобретайте только у проверенных поставщиков автокомпонентов.

Базовый набор для сборки

Светодиоды: SMD 3528/5050 красные (20-30 шт. на фонарь), белые для габаритов (опционально)
Монтажная плата: текстолит с медным покрытием или гибкая алюминиевая лента
Драйверы: стабилизаторы тока LM317 или готовые LED-контроллеры 12В
Провода: многожильный кабель сечением 0.75-1.5 мм² с термоусадкой

Электроинструменты:
- Паяльник 40Вт с флюсом и оловом
- Термопистолет для герметизации
- Мультиметр для тестирования цепи
Расходные материалы:
- Термопаста для теплоотвода
- Эпоксидный клей/герметик
- Крепежные клипсы и изолента

Дополнительно	Назначение
Диоды 1N4007	Защита от переполюсовки
Резисторы 0.5-2 Вт	Ограничение тока (рассчитываются индивидуально)
Радиаторы	Охлаждение мощных светодиодных кластеров

Выбор типа светодиодов: преимущества и характеристики

Ключевым критерием является яркость свечения, измеряемая в люменах. Для стоп-сигналов и габаритов требуются разные показатели: стоп-сигналы нуждаются в 50-100+ люменах на диод, тогда как габаритам достаточно 10-30 люмен. Низкая яркость сделает огни нечитаемыми днём, избыточная – будет слепить водителей сзади.

Угол рассеивания напрямую влияет на видимость фонарей с разных ракурсов. Широкоугольные светодиоды (120-150 градусов) обеспечивают равномерное свечение без "мёртвых зон". Узконаправленные (60-90 градусов) подходят только для дополнительных элементов, например, повторителей стоп-сигнала, и требуют точного позиционирования.

Критерии выбора и особенности

Приоритетные характеристики для оценки:

Цветовая температура: Чистый красный (620-630 нм) без примеси оранжевого для соответствия ГОСТ
Потребляемая мощность: 0.5-3 Вт на диод с учётом теплоотвода
Срок службы: От 30 000 часов у SMD до 50 000+ у COB-матриц
Устойчивость к вибрациям: Бескорпусные чипы (COB) менее чувствительны к тряске

Сравнение распространённых типов:

Тип	Преимущества	Недостатки	Применение в фонарях
SMD 5050/5730	Низкая цена, простота монтажа	Требуют группировки для высокой яркости	Габаритные огни, поворотники
High-Power (1-3W)	Экстремальная яркость, компактность	Обязательный теплоотвод, высокая стоимость	Стоп-сигналы, ДХО
COB-матрицы	Равномерное свечение, устойчивость	Сложность замены, минимальная гибкость форм	Сплошные светящиеся элементы

Для длительной эксплуатации критично учитывать класс защиты: IP65/IP67 для предотвращения коррозии от влаги и реагентов. Низкокачественные светодиоды склонны к деградации кристалла – через 6-12 месяцев появляется "розовый" оттенок, резко падает светоотдача.

Расчёт количества светодиодов для фонарей

Определите требуемую яркость фонарей в люменах (лм), исходя из стандартов безопасности и видимости. Для стоп-сигналов минимальная яркость составляет 80-100 лм, для габаритных огней – 10-20 лм. Учитывайте цвет: красные светодиоды имеют меньшую светоотдачу (~30-50 лм/Вт) по сравнению с белыми (~80-130 лм/Вт).

Изучите технические характеристики выбранных светодиодов: световой поток (лм) на один элемент и потребляемый ток (мА). Рассчитайте суммарный световой поток группы: умножьте значение одного светодиода на их количество. Добавьте 15-20% запаса на потери в оптике и деградацию элементов со временем.

Формулы и параметры

Основная формула расчёта: N = (L_треб × K_зап) / L_сд, где:

N – количество светодиодов
L_треб – требуемая яркость (лм)
K_зап – коэффициент запаса (1.15-1.2)
L_сд – световой поток одного светодиода (лм)

Пример для стоп-сигнала: При L_треб = 90 лм, L_сд = 10 лм (красный 1Вт):

N = (90 × 1.2) / 10 = 10.8 → 12 светодиодов (округляем вверх для равномерности).

Дополнительные факторы

Равномерность свечения: Распределяйте элементы равномерно по площади платы.
Ток драйвера: Суммарный ток группы не должен превышать номинал блока питания: I_общ = I_сд × N.
Теплоотвод: При мощности >0.5Вт на элемент обязательны радиаторы.

Тип фонаря	Яркость (лм)	Типовое кол-во (шт)*
Стоп-сигнал	80-100	8-12 (1Вт)
Габаритный огонь	10-20	3-5 (0.5Вт)
Поворотник	60-80	6-10 (1Вт)

*Для светодиодов 350-700мА. Всегда проверяйте datasheet!

Снятие штатных задних фонарей с автомобиля

Перед началом работ подготовьте необходимые инструменты: крестовую и плоскую отвертки, набор торцевых головок (размер зависит от модели авто), перчатки и чистую ветошь. Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Откройте багажник или дверь багажного отделения. Снимите декоративные пластиковые накладки в зоне фонарей, аккуратно поддев их отверткой с защищенным жалом. Проверьте наличие технологических лючков для доступа к крепежу – при их отсутствии потребуется демонтаж обшивки багажника.

Этапы демонтажа

Обнаружение крепежных элементов:
- Изучите внутреннюю поверхность фонаря через багажное отделение
- Типовые крепления: гайки (8-10 мм), винты Torx или саморезы Philips
Отсоединение электрики:
Нажмите фиксатор разъема и отсоедините колодку проводов. При наличии влаги в нишах просушите контакты ветошью перед отключением.
Извлечение корпуса:
- Выкрутите все крепежи, сохраняя их в магнитной емкости
- Аккуратно потяните фонарь наружу, начиная с краев
- Избегайте чрезмерного усилия – корпус может треснуть

После извлечения сразу закройте технологические отверстия чистой ветошью для защиты от пыли. Проверьте состояние уплотнителя на кузове – при повреждении его потребуется замена. Уложите демонтированный фонарь на мягкую поверхность стеклом вверх.

Тип крепления	Инструмент	Особенности
Гайки	Трещоточная рукоять с удлинителем	Использовать магнитный съемник для предотвращения падения
Винты Torx	Биты T20-T30	Плотная посадка требует точного совпадения шлица
Пластиковые фиксаторы	Монтажная лопатка	Поддевать через тканевую прокладку

Разборка заводского корпуса фонаря безопасным способом

Перед началом работ убедитесь, что автомобиль обесточен: отсоедините клемму "минус" от аккумулятора и дождитесь 15 минут для сброса остаточного напряжения в электропроводке. Подготовьте чистую рабочую зону с мягким покрытием (резиновый коврик, войлок) для исключения царапин на деталях.

Изучите конструкцию корпуса: определите тип креплений (пластиковые защелки, винты, герметик) и расположение технологических пазов. Зафиксируйте фонарь в тисках с нейлоновыми накладками или удерживайте его рукой в матерчатой перчатке для предотвращения соскальзывания.

Пошаговая последовательность вскрытия

Удалите видимые крепежные элементы:
- Выкрутите винты крестовой отверткой с магнитным наконечником
- Снимите резиновые заглушки, скрывающие метизы
Обработайте стыковочный шов:
- Прогрейте периметр феном (80-100°C) 2-3 минуты для размягчения герметика
- Проведите пластиковым медиатором вдоль щели после каждого нагрева
Расцепите защелки:
- Введите тонкую отвертку с изолированной ручкой в зазор
- Поворачивайте инструмент на 90°, аккуратно отгибая фиксатор

Критические предостережения: Запрещено использовать металлические лопатки или ножи – они повреждают пластик. Избегайте перегрева локальных участков (выше 120°C) – это вызывает деформацию рассеивателя. При появлении сопротивления повторите прогрев вместо приложения силы.

Тип соединения	Инструмент	Температура нагрева
Полиуретановый герметик	Фен + нейлоновые клинья	95±5°C
Защелки	Пластиковый медиатор	Без нагрева
Винтовое крепление	Отвертка PH2	Без нагрева

После разделения половинок пронумеруйте их маркером для точной сборки. Очистите посадочный паз от остатков герметика медицинским скальпелем под углом 45°, сохраняя канавку для будущей герметизации. Уложите демонтированные компоненты на чистую микрофибру во избежание загрязнения отражателей.

Очистка внутренней поверхности корпуса от загрязнений

Тщательно удалите пыль, остатки герметика, следы окисления или влаги со всех внутренних стенок корпуса фонаря. Используйте сухую безворсовую микрофибру или мягкую кисть для труднодоступных углов и пазов, уделяя особое внимание зонам вокруг крепежных отверстий и посадочным местам светодиодных модулей.

Для стойких загрязнений (жир, клей, смола) смочите ткань изометиловым спиртом (изопропанолом) и аккуратно протрите поверхности. Избегайте абразивных материалов и агрессивных растворителей, способных повредить пластик или оставить разводы. Контролируйте, чтобы жидкость не попала на разъемы или незащищенные электронные компоненты, если они уже установлены.

Ключевые этапы обработки:

Механическая очистка: Сухой щеткой удалите крупные частицы мусора.
Обезжиривание: Смочите уголок чистой ткани изопропанолом, обработайте загрязненные участки круговыми движениями.
Сушка: Оставьте корпус на 10-15 минут для полного испарения остатков спирта.
Финишная проверка: Убедитесь в отсутствии ворсинок, разводов и влаги под ярким светом.

Создание схемы расположения светодиодов на матрице

Определите функциональные зоны фонаря: габаритные огни, стоп-сигнал, поворотники и противотуманные фары, если требуются. Каждой зоне соответствует отдельная группа светодиодов с четкими границами для предотвращения оптического перекрытия. Учитывайте юридические требования к яркости, цвету и углам видимости для каждого типа сигнала.

Рассчитайте плотность размещения диодов в каждой зоне: для стоп-сигналов используйте 30-40 светодиодов на квадратный дециметр, для габаритов – 15-20. Обеспечьте равномерное распределение без "провалов" яркости, используя шахматный порядок или гексагональную сетку вместо линейных рядов. Проверьте отсутствие взаимного засвета между соседними сегментами.

Ключевые этапы проектирования

Разработка шаблона
- Создайте масштабную схему на миллиметровой бумаге или в CAD-программе
- Отметьте запретные зоны для крепежа и проводов
Выбор типа матрицы
- Гибкая плата – для криволинейных поверхностей
- Жесткий текстолит – для плоских секций
Расчет электрических параметров

Параметр Габариты Стоп-сигнал

Ток на диод (мА) 20 30

Напряжение (В) 12 12

Параметр	Габариты	Стоп-сигнал
Ток на диод (мА)	20	30
Напряжение (В)	12	12

Обязательно предусмотрите 10-15% запас по мощности драйвера и тестовые точки для диагностики. Минимизируйте длину проводников между группами для снижения потерь. После компоновки протестируйте макет на тепловыделение – перегрев сокращает срок службы светодиодов на 30-50%.

Изготовление монтажной платы для диодной ленты

Определите конфигурацию диодной ленты и габариты будущего фонаря. Нарисуйте эскиз платы на бумаге или в графическом редакторе, учитывая радиусы изгибов и места креплений. Подготовьте лист прочного диэлектрического материала (гетинакс, текстолит, алюминиевая пластина с изоляционным слоем) толщиной 1.5-3 мм.

Перенесите чертеж на заготовку, используя маркер или копировальную бумагу. Тщательно разметьте точки для крепежных отверстий и зоны размещения ленты. Вырежьте плату по контуру ножовкой по металлу или лобзиком, обработайте края напильником для устранения заусенцев.

Этапы сборки и монтажа

Просверлите крепежные отверстия сверлом диаметром 3-4 мм
Обезжирьте поверхность спиртом или ацетоном
Нанесите двухсторонний термостойкий скотч по всей траектории ленты
Снимите защитную пленку со скотча и аккуратно приклейте диодную ленту

Ключевые требования к плате:

Термостойкость до +80°C
Поверхность без острых кромок
Обеспечение минимального радиуса изгиба ленты (указан производителем)
Наличие технологических зазоров 2-3 мм между сегментами

Зафиксируйте места пайки контактов ленты термоклеем. Для защиты от влаги обработайте плату и соединения прозрачным силиконовым герметиком. Проверьте работоспособность собранной конструкции перед установкой в корпус фонаря.

Нарезка и пайка светодиодных лент под нужный размер

Перед нарезкой точно измерьте требуемую длину для каждой секции фонаря, учитывая конфигурацию корпуса автомобиля. Находите специальные метки разреза (обозначены линией с символом ножниц) – только в этих местах возможно разделение без повреждения токопроводящих дорожек.

Используйте острые ножницы или канцелярский нож для точного разреза по центру контактных площадок. После нарезки проверьте целостность контактов под увеличительным стеклом – отсутствие заусенцев и царапин на медных элементах критично для дальнейшей пайки.

Технология пайки контактов

Зачистка и лужение: Наждачной бумагой (P600-P800) аккуратно удалите силиконовое покрытие с контактных площадок (2-3 мм), затем нанесите канифоль и тонкий слой припоя.
Подготовка проводов: Используйте многожильный медный провод сечением 0.5-0.75 мм². Снимите изоляцию (5-7 мм), залудите концы, нанеся минимальное количество припоя.
Соединение: Приложите провод к контактной площадке ленты. Каплей разогретого припоя (паяльник 25-40 Вт, 320-350°C) быстро соедините элементы, избегая перегрева светодиодов (удерживайте не более 2-3 секунд).

Ошибка	Последствие	Решение
Перегрев паяльником	Отслоение дорожек, деградация диодов	Использовать термофен или паяльник с регулятором температуры
Короткое замыкание соседних контактов	Неработоспособность сегмента	Применение увеличительной лупы, очистка жалом перед пайкой

Изоляция: Наденьте термоусадочные трубки (Ø 2-3 мм) на каждый провод до пайки. После соединения сдвиньте трубку на контакт и прогрейте строительным феном до полной усадки.
Тестирование: Подайте питание 12V на секцию перед установкой в фару. Проверьте равномерность свечения и отсутствие мерцания.

Организация теплоотвода для мощных светодиодов

Перегрев сокращает срок службы светодиодов в 3-5 раз и вызывает необратимое падение яркости из-за деградации кристалла. Для задних фонарей это критично, так как снижает безопасность и требует частого ремонта.

Без эффективного отвода тепла даже кратковременная работа мощных светодиодов (особенно в герметичном корпусе фары) приводит к температурным перегрузкам. Оптимальный диапазон p-n перехода – от -40°C до +85°C, что требует принудительного охлаждения.

Способы отвода тепла

Основные методы:

Алюминиевые радиаторы – крепятся термоклеем/пастой непосредственно к платам. Толщина ребер – от 2 мм, площадь рассчитывается исходя из мощности (минимум 10 см² на 1 Вт)
Термопрокладки – заполняют воздушные зазоры между светодиодной платой и корпусом фонаря
Активное охлаждение – миниатюрные вентиляторы для фонарей с мощностью светодиодов свыше 15 Вт на модуль

Мощность светодиода	Требуемая площадь радиатора	Дополнительные меры
1-3 Вт	20-40 см²	Пассивный радиатор
3-10 Вт	50-120 см²	Термопрокладка + алюминиевый корпус
10+ Вт	150+ см²	Вентилятор + композитные радиаторы

Контроль эффективности: после сборки измеряйте температуру кристалла бесконтактным пирометром через 30 минут работы. Превышение +90°C указывает на недостаточный теплоотвод. Для долговечной работы поддерживайте температуру не выше +75°C в точке контакта светодиода с радиатором.

Изоляция контактов и проводов для защиты от влаги

Надёжная изоляция критична для предотвращения короткого замыкания и коррозии. Основная задача – полностью исключить контакт токоведущих элементов с водой, грязью и дорожными реагентами.

Используйте термоусадочные трубки с клеевым слоем для всех соединений проводов. Прогревайте их строительным феном равномерно до полной усадки и активации герметизирующего клея, который заполняет все микропустоты.

Методы герметизации

Соединительные колодки: Заливайте их после обжима проводов специальным силиконовым герметиком для электроники, устойчивым к вибрациям.
Металлические контакты: Обрабатывайте токоведущие части (клеммы, штекеры) аэрозольной диэлектрической смазкой перед сборкой.
Проходы в корпусе: Уплотняйте отверстия для проводов двухкомпонентными эпоксидными смолами или резиновыми сальниками с силиконовой прослойкой.

Материал	Применение	Особенности
Виниловая изолента	Временная фиксация	Не подходит для постоянной влажной среды – отслаивается
Термоусадка с клеем	Постоянная изоляция стыков	Образует водонепроницаемый барьер при правильном нагреве
Автомобильный герметик	Узлы крепления к кузову	Сохраняет эластичность от -40°C до +150°C

Обязательно тестируйте герметичность готовых соединений под струёй воды перед установкой фонарей на автомобиль. Избегайте перетяжки пластиковых креплений – это вызывает микротрещины, через которые просачивается влага.

Подключение резисторов для регулировки тока

Резисторы подключаются последовательно со светодиодами для ограничения протекающего тока. Без резистора светодиод мгновенно выйдет из строя из-за превышения номинального тока.

Величина сопротивления рассчитывается по закону Ома: R = (U_ист - U_св) / I_св, где U_ист - напряжение источника, U_св - падение напряжения на светодиоде, I_св - требуемый ток светодиода.

Порядок подключения

Определите параметры светодиода: номинальный ток (обычно 20-30 мА) и падение напряжения (например, 2.1В для красных)
Рассчитайте сопротивление резистора. Пример для источника 12В: R = (12В - 2.1В) / 0.02А = 495 Ом (ближайший стандарт - 510 Ом)
Проверьте мощность рассеивания: P = I² * R = (0.02)² * 510 ≈ 0.2 Вт (выбирайте резистор от 0.25 Вт)

Схема соединения элементов:

Источник питания (+)	→	Резистор	→	Анод светодиода
Катод светодиода	→	Источник питания (-)

Важные нюансы:

При параллельном подключении нескольких светодиодов используйте отдельный резистор для каждой цепи
Для мощных светодиодов (свыше 0.5Вт) применяйте драйверы вместо резисторов
Проверяйте фактический ток мультиметром после сборки

Тестовая проверка работы светодиодов перед сборкой

Проверка каждого светодиода до монтажа в плату исключает брак и гарантирует корректную работу фонарей после сборки. Пропуск этого этапа может привести к трудоемкому поиску неисправностей в готовой конструкции.

Для тестирования потребуется источник постоянного тока 3-12V (батарейка, блок питания) с ограничительным резистором 100-680 Ом. Подключение напрямую к источнику выше 3V без резистора мгновенно выведет диод из строя.

Порядок проверки

Определите полярность: анод (+) обычно имеет длинный вывод, катод (–) – короткий либо плоский срез на корпусе
Соберите цепь: источник питания → резистор → светодиод → обратно к источнику
Подайте напряжение на 1-2 секунды. Исправный диод загорится без мерцания
Отсортируйте элементы по яркости свечения при идентичном токе для равномерного света в кластере

Важно: При использовании мультиметра в режиме проверки диодов учитывайте, что тестовое напряжение некоторых приборов недостаточно для зажигания белых/синих LED (требуют >3V).

Цвет диода	Падение напряжения	Рекомендуемый ток
Красный/Желтый	1.8-2.2V	15-20mA
Зеленый/Синий	2.8-3.4V	15-20mA
Белый	3.0-3.6V	18-25mA

Отбракуйте экземпляры с тусклым свечением, нестабильным включением или механическими повреждениями корпуса. Утилизируйте перегоревшие диоды – их повторное использование нарушит баланс цепи.

Фиксация диодной матрицы внутри корпуса герметиком

Перед нанесением герметика убедитесь, что матрица плотно прилегает к посадочному месту внутри корпуса без перекосов. Проверьте корректность подключения проводов и отсутствие замыканий контактов о металлические элементы конструкции. Поверхность в зоне нанесения должна быть чистой и обезжиренной.

Используйте прозрачный силиконовый герметик с высокой адгезией к пластику и металлу, устойчивый к вибрациям и перепадам температур (-40°C...+120°C). Наносите состав непрерывной полосой по периметру матрицы, отступая 2-3 мм от края светодиодов. Избегайте излишков, способных закрыть оптические элементы или попасть на контакты.

Ключевые этапы обработки

Заполнение монтажных зазоров между матрицей и корпусом
Обработка стыков проводов в точках ввода
Формирование защитного барьера по периметру платы

Технологические требования:

Толщина слоя: 1.5-2 мм
Время полимеризации: 24 часа при +23°C
Контроль отсутствия пузырей воздуха

Материал корпуса	Рекомендуемый герметик
Пластик ABS	Автомобильный силикон (черный/прозрачный)
Алюминиевый сплав	Термостойкий силикон с медиатором

После нанесения аккуратно удалите излишки шпателем до затвердевания состава. Не перемещайте корпус до частичного схватывания (3-4 часа). Полная герметизация достигается через 72 часа эксплуатационного отверждения.

Сборка корпуса фонаря с соблюдением герметичности

Подготовьте корпус фонаря, убедившись, что все элементы конструкции плотно прилегают друг к другу без зазоров. Проверьте соответствие размеров платы светодиодов и рассеивателя посадочным местам в корпусе – любое несоответствие создаст риск протечек.

Нанесите силиконовый герметик по периметру посадочного паза для стекла или пластикового рассеивателя сплошным тонким слоем. Избегайте прерывистого нанесения и излишков материала, которые могут попасть на светодиоды и ухудшить светопропускание.

Ключевые этапы герметизации

Установите плату со светодиодами в корпус, фиксируя винтами через уплотнительные прокладки
Вложите рассеиватель в промазанный герметиком паз, равномерно придавив по краям
Стяните корпус и лицевую часть специальными зажимами до полного высыхания состава

Контроль качества: после сборки погрузите фонарь в воду на 10-15 минут, наблюдая за появлением пузырьков воздуха – их отсутствие подтвердит герметичность. Для дополнительной защиты кабельных вводов используйте термоусадочные трубки с клеевым слоем.

Установка обратно в автомобиль и подключение разъёмов

Аккуратно разместите корпус светодиодного фонаря в штатное посадочное место автомобиля, совместив монтажные отверстия с направляющими кузова. Зафиксируйте корпус винтами или защёлками (в зависимости от модели авто), обеспечивая плотное прилегание уплотнительной прокладки для защиты от влаги и пыли. Проверьте отсутствие перекосов и зазоров между кузовом и фонарём.

Возьмите штатные электрические разъёмы автомобильной проводки и соедините их с ответными контактами на светодиодном блоке до характерного щелчка фиксаторов. Убедитесь в правильной ориентации разъёмов – неправильное подключение может повредить электронику. При наличии нескольких коннекторов (например, для габаритов, стоп-сигналов, поворотников) соблюдайте соответствие по цветовой маркировке проводов или форме колодок.

Финальная проверка работоспособности

Включите зажигание автомобиля без запуска двигателя
Поочерёдно активируйте все функции фонаря:
- Габаритные огни
- Стоп-сигнал (попросите помощника нажать педаль тормоза)
- Поворотники и аварийную сигнализацию
- Заднюю передачу (для фонарей с подсветкой номера)

Визуально убедитесь:

Параметр	Требование
Яркость	Равномерное свечение без тёмных зон
Цвет	Соответствие нормам (красный/белый)
Режимы	Корректное переключение между функциями

При обнаружении неисправностей немедленно отключите разъёмы и проверьте:

Целостность предохранителей в монтажном блоке авто
Надёжность контакта в клеммах
Отсутствие пережатия проводов корпусом фонаря

После успешной проверки установите декоративные крышки или облицовку бампера (если снимались), затяните крепёж с рекомендованным производителем усилием. Протрите поверхность фонаря от отпечатков пальцев для оптимальной светопередачи.

Регулировка угла наклона светового потока

Точная настройка угла наклона светового потока критична для соответствия законодательным требованиям и предотвращения ослепления других водителей. Неправильный угол снижает видимость сигналов и создает риски при движении.

Основные методы регулировки включают механическую коррекцию положения светодиодных модулей и использование вторичных оптических элементов. Физический наклон всей платы применяется при первоначальном монтаже, тогда как линзы или отражатели позволяют точно фокусировать луч после установки.

Ключевые способы настройки

Регулировочные винты – встраиваются в корпус для изменения наклона платы со светодиодами (±10-15°). Требуют доступа к внутренней части фонаря.
Поворотные кронштейны – крепления с дугообразными пазами, фиксируемые гайками после выставления угла.
Коллиматорные линзы – устанавливаются поверх светодиодов для сужения и направления потока без перемещения элементов.
Фокусирующие отражатели – параболические или сферические поверхности, перенаправляющие световой поток.

Для проверки правильности регулировки используется оптический стенд или экран на расстоянии 5 метров. Верхняя граница светового пятна должна находиться строго ниже контрольной линии, указанной в нормативных документах.

Элемент регулировки	Диапазон коррекции	Особенности применения
Винтовой механизм	до 15°	Необратимая деформация платы при чрезмерном усилии
Магнитные держатели	до 20°	Требуют защиты от вибраций
Сменные линзы	фиксированные углы 30°/45°	Замена без разборки корпуса

При использовании гибких печатных плат допустима регулировка изгибом основания. Важно исключить перелом токопроводящих дорожек – радиус изгиба не должен быть меньше 10 толщин подложки. Герметизация мест крепления после настройки обязательна для защиты от влаги.

Проверка всех режимов работы: габариты, стоп, поворот

После установки светодиодных фонарей обязательна поэтапная проверка каждого режима для выявления ошибок подключения или неисправностей компонентов. Это гарантирует безопасность и соответствие техническим требованиям транспортного средства.

Проверку выполняйте с помощником: один управляет органами автомобиля (руль, педали, переключатели), второй визуально контролирует работу фонарей. Используйте ровную поверхность и достаточное освещение для точной оценки.

Порядок тестирования режимов

Габаритные огни
- Включите наружное освещение без запуска двигателя
- Убедитесь в равномерном свечении всех секций
- Проверьте отсутствие мерцания и затемненных зон
Стоп-сигналы
- Нажмите педаль тормоза при работающем двигателе
- Контролируйте мгновенное зажигание светодиодов
- Убедитесь, что яркость стопа значительно превышает габаритный режим
Сигналы поворота
- Активируйте левый/правый указатели через подрулевой переключатель
- Проверьте синхронность мигания фонарей и индикатора на приборной панели
- Проконтролируйте частоту мигания (1-2 Гц)
- Протестируйте аварийную сигнализацию

Особое внимание уделите совмещенным режимам: одновременное включение габаритов и стопа при работающем поворотнике. Убедитесь в отсутствии конфликтов и перекрестных помех между цепями.

Диагностика возможных ошибок бортового компьютера

После установки светодиодных задних фонарей бортовой компьютер может фиксировать ошибки из-за разницы в сопротивлении между лампами накаливания и светодиодами. Это происходит потому, что электроника автомобиля ожидает определенную нагрузку в цепи, которую LED-элементы не создают.

Система интерпретирует низкое энергопотребление как обрыв цепи или перегоревшую лампу, активируя сигнал неисправности на приборной панели. Для точной диагностики потребуется сканер OBD2 или специализированное ПО, совместимое с вашей моделью авто.

Типовые ошибки и методы их устранения

Распространенные коды неисправностей при замене на светодиоды:

Код ошибки	Описание	Решение
B1635	Обрыв цепи стоп-сигнала	Установка load-резисторов параллельно светодиодам
U0423	Ошибка связи с модулем освещения	Перепрошивка БК или установка CAN-декодера

Пошаговая диагностика:

Считайте коды ошибок через OBD-сканер
Проверьте мультиметром:
- Напряжение на клеммах фонарей
- Целостность проводки
- Корректность заземления
При отсутствии аппаратных неисправностей:
- Подключите резисторы-обманки (6-8 Ом/50W)
- Активируйте режим LED в настройках БК (если поддерживается)

Важно! Некорректная установка резисторов вызывает перегрев проводки. Размещайте их на металлических поверхностях с термопрокладкой, используя предохранители в цепи.

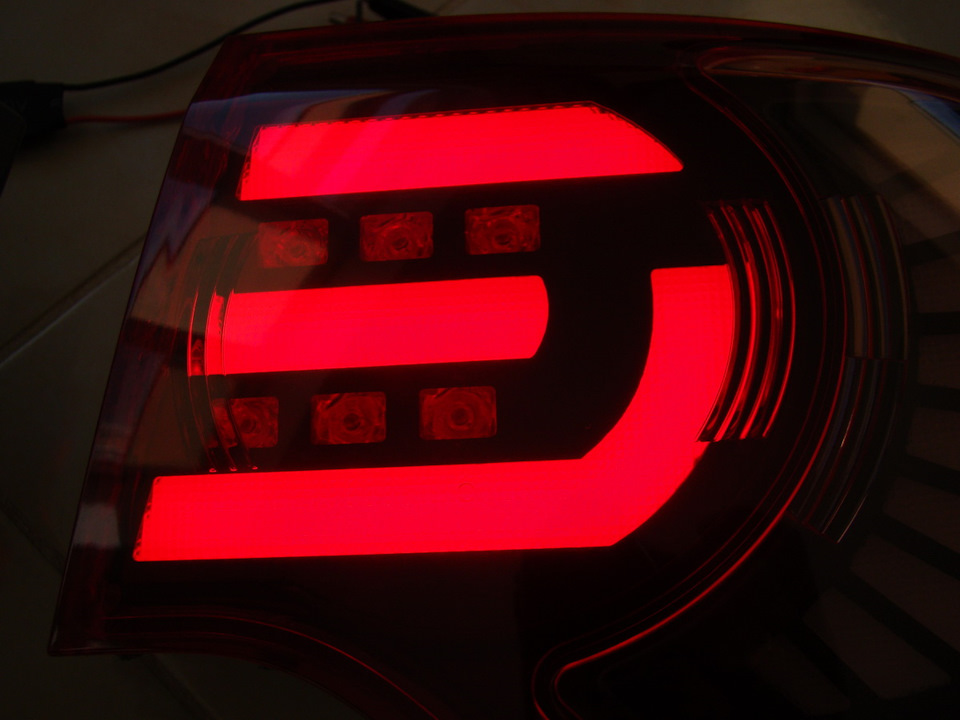

Тестирование фонарей в темное время суток

Проверка работоспособности собранных светодиодных фонарей осуществляется исключительно в условиях полной темноты. Это позволяет объективно оценить яркость свечения, равномерность распределения света и отсутствие паразитной засветки. Тестирование при дневном освещении не дает точной информации о реальных характеристиках изделия.

Автомобиль устанавливают на ровной площадке без внешних источников света. Обязательно проверяют напряжение бортовой сети на холостом ходу и под нагрузкой. Все измерения проводят с расстояния 10-20 метров, используя штатное положение наблюдателя – на уровне глаз водителя следующего автомобиля.

Критерии оценки

Интенсивность свечения: сравнение с заводскими аналогами или нормативными значениями ПДД
Равномерность светового потока: отсутствие темных пятен и перепадов яркости
Четкость границ: свет не должен "растекаться" за пределы рассеивателя
Цветовая температура: соответствие стандартам для каждой функции (красный - стоп/габарит, желтый - поворотник)

Функция	Проверяемый параметр	Методика
Стоп-сигнал	Яркость при нажатии тормоза	Замер люксметром с 5 м
Габариты	Равномерность свечения	Визуальная оценка под углом 45°
Поворотники	Частота мигания	Секундомер + подсчет циклов

Обязательно проверяют синхронность срабатывания всех элементов при подключении к штатной электропроводке. Особое внимание уделяют работе в экстремальных режимах: одновременное включение стоп-сигналов, поворотников и противотуманных фар создает максимальную нагрузку на цепь.

При обнаружении дефектов (мерцание, неравномерность свечения) выполняют диагностику: проверку пайки светодиодов, тестирование драйверов, осмотр оптических линз. Все корректировки вносят только после повторного ночного тестирования. Только успешное проявление всех функций в темноте подтверждает готовность фонарей к эксплуатации.

Особенности защиты конструкции от вибрации и перепадов температур

Вибрации от дорожного полотна и работающего двигателя создают циклические нагрузки на элементы фонаря, что приводит к ослаблению пайки светодиодов, микротрещинам в проводке и повреждению оптических компонентов. Без компенсации этих воздействий резко сокращается срок службы электроники и нарушается герметичность корпуса.

Температурные перепады от -40°C зимой до +85°C летом вызывают линейное расширение материалов, деформацию пластиковых деталей и конденсацию влаги внутри корпуса. Это провоцирует коррозию контактов, расслоение световодов и изменение оптических свойств рассеивателей.

Ключевые решения

Демпфирование плат: Монтаж печатных плат на силиконовые прокладки или амортизаторы из термостойкой резины
Термостабильный клей: Использование эпоксидных составов с коэффициентом теплового расширения, соответствующим материалам корпуса
Гибкий монтаж разъемов: Петлеобразная укладка жгутов проводов с запасом 15-20 мм для компенсации вибраций

Защита от температурных воздействий:

Применение силиконовых герметиков с диапазоном эксплуатации -60°C...+250°C для швов
Установка мембранных осушителей в вентиляционных каналах корпуса
Использование композитных пластиков со стекловолокном (30-40%) для кронштейнов

Элемент	Материал	Требования
Корпус	PС/ABS пластик	Морозостойкость до -50°C, УФ-стабилизация
Уплотнители	EPDM резина	Сохраняет эластичность при -40°C
Термоинтерфейс	Силиконовая паста	Теплопроводность >1.5 Вт/м·К

Обязательно проводятся климатические испытания: 200 циклов «нагрев +60°C/охлаждение -40°C» и вибротесты в диапазоне 10-500 Гц. Контроль точки росы в герметичных полостях предотвращает образование льда на оптике при резком охлаждении.

Список источников

При подготовке материалов использовались специализированные технические ресурсы, практические руководства и нормативные документы, связанные с автомобильной электроникой и светодиодными технологиями. Акцент делался на проверенные данные по монтажу, электрическим схемам и требованиям безопасности.

Основой для статьи стали источники, детально описывающие принципы работы светодиодных систем, методы их интеграции в штатную проводку транспортных средств и юридические аспекты модификации фонарей. Ниже приведен перечень ключевых материалов.

Технические и нормативные материалы

ГОСТ Р 41.48-2004 "Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации"
Руководства по ремонту конкретных моделей автомобилей (Haynes, Autodata)
Даташиты производителей светодиодов (Cree, Osram, Philips Lumileds)
Схемы подключения штатной электропроводки автомобилей

Технические статьи о расчёте токоограничивающих резисторов
Инструкции по пайке SMD-компонентов и термоуправлению
Сравнительные обзоры драйверов для светодиодных сборок
Методики тестирования влагозащиты электронных модулей
