Секреты прокатки стальных дисков - что нужно знать
Статья обновлена: 18.08.2025
Стальные диски – ключевой элемент колесной системы автомобиля, испытывающий значительные ударные и статические нагрузки при эксплуатации.
Неудачные контакты с препятствиями часто приводят к геометрическим деформациям: овальности, искривлению полок, смещению центральной части.
Прокатка восстанавливает первоначальную форму обода без нарушения целостности металла, возвращая диску функциональность и безопасность.
Процесс требует понимания типов деформаций, точной диагностики и применения специализированного оборудования для контролируемого воздействия на поврежденные зоны.
Критерии оценки деформации стального обода
Основным индикатором деформации служит нарушение геометрии обода, которое диагностируется при помощи специализированного оборудования – стендов прокатки. Ключевым параметром является величина отклонения рабочих поверхностей обода от эталонной плоскости вращения.
Деформации классифицируют по локализации и типу повреждения. Наиболее критичными считаются радиальные искривления (эллипсность) и осевые смещения (восьмёрки), напрямую влияющие на управляемость автомобиля. Также оценивают степень коррозии, трещины в зоне спиц и остаточные напряжения металла.
Ключевые параметры контроля
При диагностике измеряют следующие показатели:
- Радиальное биение (RUNOUT) – вертикальное отклонение обода при вращении. Допуск: ≤1.5 мм.
- Боковое биение (WABBLE) – горизонтальное смещение. Допуск: ≤1.0 мм.
- Конусность – разность диаметров противоположных краёв обода.
| Тип дефекта | Визуальные признаки | Риски при эксплуатации |
| Радиальная деформация | Волнистость внутренней кромки | Вибрация руля, ускоренный износ подвески |
| Осевое смещение | "Маятниковый" эффект при вращении | Неравномерный износ шин, увод авто в сторону |
| Локальные вмятины | Трещины лака, точечные вдавленности | Разгерметизация бескамерной шины |
Важно: Ободы с трещинами в зоне хампов или крепёжных отверстий восстановлению не подлежат из-за риска катастрофического разрушения. Прокатка допустима только при сохранении целостности металла и отсутствии пластических деформаций свыше 3% от диаметра.
Подготовка диска к прокатке: очистка и диагностика
Перед началом прокатки стального диска обязательна тщательная подготовка. От качества этого этапа напрямую зависит результат работ и безопасность эксплуатации колеса. Первичная обработка включает два ключевых процесса: очистку поверхности от загрязнений и всестороннюю диагностику состояния.
Очистка выполняется механическими и химическими методами для удаления ржавчины, грязи, старых покрытий и смазки. Диагностика выявляет скрытые дефекты, недопустимые для дальнейшей обработки. Пренебрежение этими операциями может привести к браку при прокатке или ускоренному разрушению диска.
Этапы подготовительных работ
Технология очистки:
- Механическая обработка: Дробеструйная очистка или шлифовка для удаления коррозии и остатков ЛКП
- Химическая обработка: Нанесение специальных смывок для растворения битумных пятен и технических жидкостей
- Финишная мойка: Обезжиривание поверхности перед диагностикой
Методы диагностики:
- Визуальный осмотр на трещины и вмятины
- Измерение геометрических параметров штангенциркулем
- Дефектоскопия (магнитно-порошковый метод) для выявления микротрещин
- Контроль радиального и осевого биения
| Тип дефекта | Допустимость прокатки |
| Глубокие коррозийные поражения | Запрещена |
| Трещины в зоне спиц | Запрещена |
| Деформация полок обода | Допустима коррекция |
| Незначительные царапины | Допустима |
Температурные режимы при восстановлении литых дисков
Контроль температуры – критически важный аспект ремонта литых дисков, напрямую влияющий на сохранение их структурной целостности и механических свойств. Несоблюдение оптимальных тепловых параметров на этапе правки или последующей термообработки провоцирует остаточные напряжения, снижение прочности и преждевременное разрушение изделия.
Технология требует строгого разделения температурных диапазонов для разных типов сплавов (алюминиевых, магниевых) и этапов работ. Нагрев выше допустимых значений или локальные перегревы недопустимы, так как приводят к необратимым изменениям кристаллической решетки металла, потере легирующими элементами своих функций и деградации материала.
Ключевые принципы температурного контроля
Допустимые диапазоны нагрева:
- Алюминиевые сплавы (тип A356, 6061): Максимум 180-220°C при правке. Превышение 250°C вызывает отжиг и потерю твердости.
- Магниевые сплавы: Крайне критичны к нагреву. Правка возможна только в холодном состоянии или при локальном подогреве не выше 150°C из-за риска возгорания и ухудшения свойств.
Методы и контроль:
- Использование контактных пирометров или термокрасок для постоянного мониторинга температуры в зоне воздействия.
- Равномерный прогрев всего сектора деформации (не точечный!) для исключения градиентов напряжений.
- Обязательное естественное охлаждение диска на воздухе после правки. Резкое охлаждение водой или сжатым воздухом запрещено.
Последствия нарушений режима:
| Ошибка | Последствие |
|---|---|
| Перегрев (выше 250°C для Al) | Отжиг, падение твердости на 30-50%, потеря усталостной прочности |
| Локальный перегрев | Микротрещины, коробление, зоны с измененной структурой |
| Резкое охлаждение | Термические напряжения, рост риска хрупкого разрушения |
Строгое соблюдение регламентированных температурных параметров на всех стадиях восстановления – обязательное условие безопасной эксплуатации отремонтированного литого диска. Каждый сплав требует индивидуального подхода, основанного на его химическом составе и термообработке.
Контроль геометрии в трёх плоскостях
Точность формы диска в радиальной, осевой и поперечной плоскостях критична для безопасности и эксплуатационных характеристик колеса. Отклонения даже в доли миллиметра провоцируют вибрации, ускоренный износ шин и ухудшение управляемости автомобиля. Современные стандарты (типа ISO или TÜV) устанавливают жёсткие допуски, требующие обязательной проверки после прокатки.
Контроль осуществляется на специализированных стендах с лазерными или контактными датчиками, фиксирующими малейшие деформации. Анализируются ключевые параметры: биение, конусность, эллипсность и дисбаланс. Для восстановления геометрии применяется точечное силовое воздействие в строго рассчитанных точках, корректирующее отклонения без нарушения структуры металла.
Ключевые аспекты контроля
Основные плоскости и параметры:
| Плоскость | Контролируемые параметры | Последствия нарушений |
|---|---|---|
| Радиальная (вертикальное биение) | Эллипсность, дисбаланс | Вертикальная вибрация, разрушение подвески |
| Осевая (боковое биение) | Искривление плоскости вращения | "Биение" руля, износ протектора |
| Поперечная (конусность) | Параллельность посадочных плоскостей | Увод автомобиля, неравномерный износ шин |
Технологии измерения:
- Автоматизированные стенды с 3D-сканированием поверхности
- Лазерные индикаторы для фиксации биения с точностью ±0.01 мм
- Цифровые тензометры для оценки остаточных напряжений
Критерии соответствия:
- Допуск радиального биения: не более 0.7 мм
- Допуск осевого биения: не более 1.0 мм
- Разность диагоналей (конусность): в пределах 0.5-1.0 мм

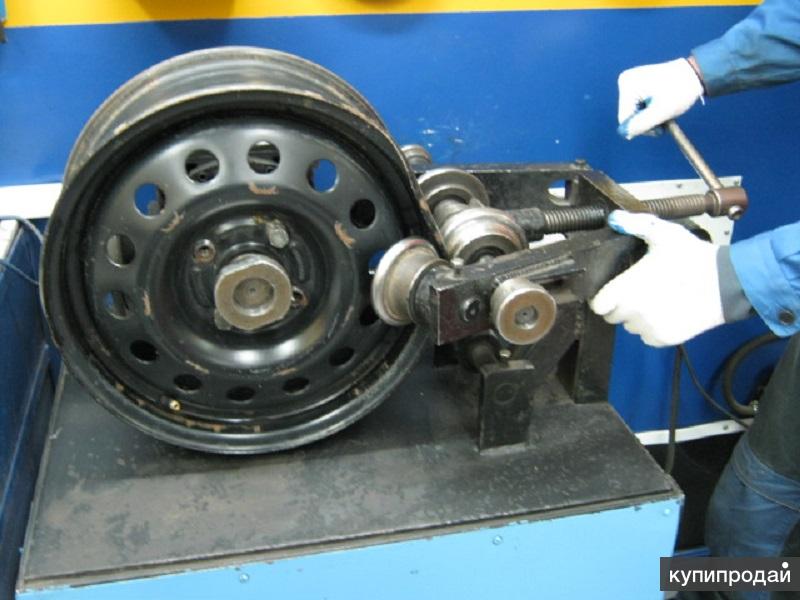

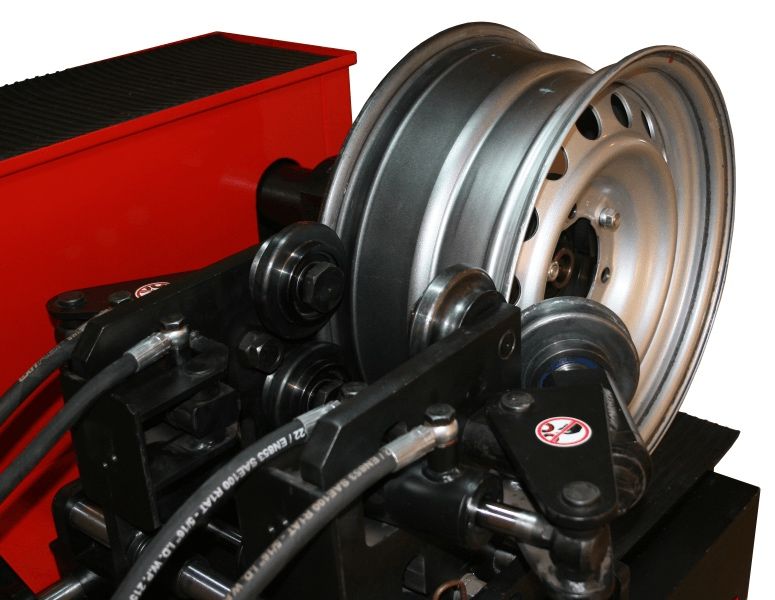

Радиальная правка: устранение биения по кругу
Радиальная правка стального диска направлена на устранение отклонений геометрии в горизонтальной плоскости – так называемого "биения по кругу". Это проявляется вибрацией руля на определенных скоростях из-за неравномерного распределения массы обода относительно оси вращения.
Процесс требует точного оборудования: диск фиксируется на стенде, который при вращении с помощью лазерных или механических датчиков определяет участки с радиальным смещением. Мастер воздействует на проблемные зоны гидравлическим прессом, контролируя усилие во избежание повреждения структуры металла.
Ключевые этапы технологии
Основные принципы коррекции:
- Поиск максимума/минимума биения: диску задается вращение, датчики снимают показания по всей окружности, выявляя точки с критичными отклонениями.
- Локализация воздействия: усилие прикладывается строго к области деформации – обычно это боковые поверхности обода или зона перехода к ступице.
- Постепенная рихтовка: правка выполняется малыми шагами с промежуточным контролем, так как перетяжка создает новые очаги напряжения.
Критерии качества: Допустимое радиальное биение после правки не должно превышать 0.3–0.5 мм. Обязательна балансировка диска после процедуры, так как изменение геометрии влияет на распределение массы.
| Тип дефекта | Метод воздействия | Риски при ошибке |
| Выпуклость ("яйцо") | Растяжение обода прессом изнутри | Трещины в месте приложения силы |
| Вогнутость ("восьмерка") | Сжатие деформированного участка | Потеря жесткости профиля |
Аксиальная коррекция: выравнивание боковых поверхностей
Аксиальная коррекция устраняет отклонения геометрии боковых поверхностей диска относительно его центральной оси. Этот этап критичен для обеспечения плоскостности обода и предотвращения вибраций при движении. Технология требует точного контроля усилия прокатки во избежание перекоса структуры металла.
Процесс выполняется на специальных прессах с ЧПУ, где диск фиксируется ступицей вверх. Роликовые головки последовательно воздействуют на внутреннюю и внешнюю поверхности обода, вытягивая деформированные участки. Точность регулировки достигает ±0.1 мм, что соответствует стандартам ISO 3900.
Ключевые аспекты технологии
Типичные дефекты, устраняемые коррекцией:
- Эллипсность обода от ударных нагрузок
- Волнистость торцевой поверхности
- Локальные вмятины на хампе (полке обода)
Факторы риска при нарушении технологии:
- Перенапряжение металла в зоне спиц
- Образование микротрещин при перегреве
- Нарушение балансировочных характеристик
| Параметр | Допустимое отклонение | Контрольный инструмент |
|---|---|---|
| Радиальное биение | ≤ 0.7 мм | Индикаторная стойка |
| Боковое биение | ≤ 0.5 мм | Лазерный датчик |
После коррекции обязательна проверка на балансировочном стенде. Диск раскручивают до 300 об/мин, фиксируя остаточные колебания. При превышении норм проводят дополнительную рихтовку с уменьшенным шагом роликов на 15-20%.
Оборудование для статической балансировки после прокатки
После восстановления геометрии диска методом прокатки критически важным этапом является статическая балансировка. Этот процесс устраняет дисбаланс массы колеса, возникающий из-за локальных деформаций металла или неравномерного распределения материала после ремонта. Неотбалансированный диск вызывает вибрации при движении, ускоренный износ подвески и шин, а также снижает управляемость автомобиля.
Специализированные балансировочные стенды выявляют "тяжелые" точки диска, требующие коррекции. Современное оборудование сочетает механические узлы фиксации колеса с электронными системами точного измерения и программным обеспечением для расчета дисбаланса. Использование таких стендов после прокатки гарантирует безопасность и комфорт эксплуатации колеса.
Типы балансировочных стендов и их функционал
Для статической балансировки применяют:
- Консольные стенды с ручным вращением диска. Определяют нижнюю точку дисбаланса при свободном вращении на призмах или шарикоподшипниках.
- Электронные автоматизированные комплексы. Оснащены датчиками вибрации и вращателями с электроприводом. Вычисляют массу и угол установки корректировочных грузов.
- Лазерные системы. Используют лазерное сканирование поверхности для построения 3D-модели диска и выявления зон с аномальной толщиной металла.
Ключевые параметры оборудования:
| Точность измерения | ±1 грамм |
| Диаметр дисков | 12-24 дюйма |
| Скорость вращения | до 250 об/мин |
| Тип крепления | конусы, фланцы, адаптеры |
Процесс балансировки включает:
- Жесткую фиксацию диска на валу стенда
- Автоматическое вращение с контролем биения
- Расчет дисбаланса по данным датчиков
- Определение мест установки грузов (внутренний/внешний борт)
- Повторную проверку после коррекции
Важно! Для литых и кованых дисков применяют адгезивные грузы, исключающие повреждение поверхности. Штампованные стальные диски допускают использование набивных грузиков-клипс. Современные стенды автоматически рекомендуют тип грузов после распознавания модели диска через камеру или ввод параметров.
Диагностика микротрещин после деформации
Выявление микротрещин на прокатанных стальных дисках является критически важным этапом контроля качества, так как эти дефекты способны привести к катастрофическому разрушению изделия под нагрузкой. Микроскопические разрывы материала возникают из-за перераспределения внутренних напряжений при пластической деформации и требуют специализированных методов обнаружения.
Традиционный визуальный осмотр неэффективен для диагностики микротрещин размером менее 0.1 мм, что обусловлено ограничениями человеческого зрения и сложной геометрией поверхности дисков после обработки. Для достоверной оценки применяются неразрушающие методы контроля (НК), основанные на анализе физических свойств материала.
Ключевые методы выявления дефектов
Наиболее эффективными технологиями диагностики считаются:
- Ультразвуковая дефектоскопия – выявляет нарушения сплошности металла по изменению амплитуды и времени прохождения высокочастотных волн
- Капиллярный контроль (пенетрантный) – визуализирует поверхностные трещины за счет проникновения контрастного красителя в микрополости
- Магнитопорошковый метод – обнаруживает поверхностные и подповерхностные дефекты по искажению магнитного поля ферромагнитных сплавов
Современные автоматизированные системы дополняют эти методы цифровой обработкой сигналов и алгоритмами искусственного интеллекта для классификации дефектов по степени опасности. Критериями оценки служат:
- Глубина распространения трещины относительно толщины стенки
- Ориентация относительно рабочих нагрузок
- Концентрация дефектов в зонах максимальных напряжений
Регламентированные стандартами допустимые размеры микротрещин варьируются в зависимости от класса ответственности изделия:
| Класс диска | Макс. глубина трещины | Макс. длина |
|---|---|---|
| Стандартный | 0,3 мм | 2 мм |
| Грузовой транспорт | 0,15 мм | 1 мм |
| Спортивные авто | не допускаются | не допускаются |
Обязательной проверке подлежат участки с максимальной деформацией: зона перехода обода в полку, отверстия под крепеж и радиальные ребра жесткости. При обнаружении недопустимых дефектов диск отправляется на переплавку с фиксацией параметров прокатки для корректировки технологического режима.
Ограничения по степени повреждения диска
Не все деформированные диски подлежат восстановлению через прокатку. Существуют критические повреждения, при которых процедура становится технически невозможной или экономически нецелесообразной. Каждая мастерская устанавливает свои допустимые параметры, но общие принципы универсальны.
Главным ограничивающим фактором является целостность металла и геометрия дефекта. Повреждения, выходящие за рамки ремонтных допусков, делают диск непригодным для прокатки из-за риска разрушения при нагрузках или отсутствия гарантии восстановления эксплуатационных характеристик.
Ключевые критерии неприемлемых повреждений
- Глубокие трещины или разрывы металла – нарушение сплошности структуры создаёт точки концентрации напряжения, которые невозможно устранить правкой.
- Складки и заломы ("гармошка") на полке диска – свидетельствуют о критическом растяжении/сжатии металла, ведущем к изменению его свойств и микротрещинам.
- Отколы фрагментов обода или деформация хампов (кольцевых выступов для бескамерных шин) – восстановление герметичности и посадочной геометрии невозможно.
- Сильная коррозия, истончающая металл в зоне повреждения – снижает прочность и пластичность, необходимые для деформации при прокатке.
Дополнительные факторы, влияющие на решение:
- Локализация деформации: Повреждения в зоне крепёжных отверстий или центральной части (ступицы) часто неремонтопригодны.
- Предыдущие ремонты: Многократно прокатанные диски теряют пластичность и склонны к растрескиванию.
- Тип диска: Кованые диски менее пластичны, чем литые, и имеют строгие ограничения по степени деформации.
| Тип повреждения | Допустимая степень | Недопустимая степень |
|---|---|---|
| Радиальное биение обода | До 3-5 мм | Более 5-7 мм (зависит от диаметра) |
| Осевое биение | До 2-3 мм | Более 3-5 мм |
| Вмятина на полке | Плавная без резких перегибов | Глубокая со складками/заломами |
Окончательное заключение о возможности ремонта всегда выносится после диагностики на специализированном стенде. Прокатка диска с недопустимыми повреждениями создаёт угрозу безопасности – такой диск может разрушиться в движении.
Восстановление крепёжных отверстий и хампов
Эксплуатация стальных дисков неизбежно приводит к износу критически важных элементов: крепёжных отверстий (стыковочных и центрального) и хампов. Деформация, эллипсность отверстий, срыв или износ резьбы в центральном отверстии, а также повреждения или усадка хампов нарушают геометрию прилегания диска к ступице. Это вызывает биение колеса, неравномерный износ шин, вибрации на руле и, что наиболее опасно, может привести к ослаблению крепежа и потере колеса.
Восстановление этих элементов возможно только при условии, что общая геометрия диска (радиус, вылет, ширина) сохранена, отсутствуют глубокие трещины или критическая коррозия в зонах восстановления. Процедуры требуют специализированного оборудования и высокой квалификации исполнителя, так как напрямую влияют на безопасность движения.
Методы восстановления крепёжных отверстий
Основной подход к восстановлению стыковочных отверстий – их расточка на токарном или фрезерном станке с ЧПУ до увеличенного, но строго калиброванного диаметра с последующей установкой ремонтных втулок (бушей).
- Подготовка: Тщательная очистка поверхности диска, особенно вокруг отверстий. Дефектовка для определения степени износа и эллипсности.
- Расточка: Обработка каждого стыковочного отверстия до цилиндрической формы с заданным ремонтным диаметром. Оси всех отверстий должны быть строго параллельны оси центрального отверстия и перпендикулярны привалочной плоскости диска.
- Изготовление и установка втулок: Втулки изготавливаются из высокопрочной стали. Наружный диаметр втулки соответствует расточенному отверстию с посадкой с натягом. Внутренний диаметр соответствует номинальному размеру штатного крепежного болта/шпильки. Втулки запрессовываются с использованием гидравлического пресса.
- Восстановление центрального отверстия: Если центральное отверстие (ступичное) имеет износ или повреждения, его также растачивают до ремонтного размера и устанавливают аналогичную ремонтную втулку. Ключевое требование – абсолютная соосность восстановленного центрального отверстия с осью вращения диска.
- Контроль: Обязательная проверка соосности всех отверстий, перпендикулярности их осей привалочной плоскости, точности диаметров и качества запрессовки втулок.
Восстановление Хампов
Хампы (кольцевые выступы на полке диска) обеспечивают надежную фиксацию бескамерной шины на диске, предотвращая ее проворачивание и разгерметизацию. Их восстановление – одна из самых сложных операций.
- Прокатка: При незначительной усадке или деформации хамп может быть восстановлен методом холодной прокатки на специальном станке. Ролик с профилем, соответствующим требуемой форме хампа, с усилием прокатывается по полке диска, восстанавливая геометрию выступа.
- Наварка и механическая обработка: При сильном износе, сколах или невозможности прокатки применяется наварка металла (чаще всего аргонодуговой сваркой) на поврежденный участок хампа с последующей точной механической обработкой (фрезерованием, шлифовкой) до восстановления номинального профиля и высоты. Этот метод требует особого мастерства для предотвращения коробления диска.
- Контроль: Восстановленные хампы проверяются на высоту (должна соответствовать стандарту для данного типа диска), непрерывность по всему периметру, отсутствие острых кромок или наплывов, которые могут повредить шину.
Критические моменты качества:
| Параметр | Требование | Метод контроля |
|---|---|---|
| Соосность крепежных отверстий | Строгая параллельность оси ЦО | На специализированных стендах, индикатором |
| Перпендикулярность осей отверстий | 90° к привалочной плоскости | Поверочная плита, индикатор |
| Посадка втулок | Плотная, без люфта | Визуально, калибрами |
| Высота и профиль хампов | Соответствие стандарту | Шаблоны, штангенциркуль |
| Отсутствие биения привалочных плоскостей | В пределах допуска | На балансировочном станке |
Важно: Восстановление крепежных отверстий и хампов – ответственная операция, влияющая на безопасность. Доверять ее можно только специализированным предприятиям, обладающим необходимым оборудованием, технологиями и контрольно-измерительными приборами, а также дающим гарантию на выполненные работы. Некачественное восстановление недопустимо.
Технология холодной прокатки против горячего метода
Горячая прокатка осуществляется при температурах выше точки рекристаллизации стали (1100-1250°C). Раскалённые заготовки пропускаются через валки, легко деформируясь под давлением. Это позволяет быстро формовать диски большой толщины с минимальными энергозатратами, но сопровождается окислением поверхности и образованием окалины, требующей последующей обработки.
Холодная прокатка ведётся при комнатной температуре с предварительно отожжёнными заготовками. Метод обеспечивает высокую точность геометрических параметров и исключительную чистоту поверхности благодаря отсутствию окалины. Однако требует применения мощного оборудования из-за повышенного сопротивления металла деформации и включает промежуточные отжиги для снятия наклёпа.
Ключевые отличия процессов
| Критерий | Горячая прокатка | Холодная прокатка |
| Температура обработки | Выше 1100°C | Комнатная |
| Точность размеров | ±0.5-1.5 мм | ±0.05-0.2 мм |
| Качество поверхности | Окалина, шероховатость | Гладкая, без окислов |
| Производительность | Высокая | Средняя |
Преимущества холодного метода:
- Повышенная прочность изделий за счёт наклёпа
- Минимальные припуски под механическую обработку
- Возможность получения тонкостенных конструкций
Ограничения горячей прокатки:
- Необходимость травления для удаления окалины
- Риск коробления при охлаждении
- Высокие допуски на размеры
Выбор технологии определяется требованиями к дискам: горячий метод экономичнее для ответственных силовых элементов, тогда как холодная прокатка незаменима при производстве прецизионных и декоративных изделий с видимой поверхностью.
Проверка структуры металла после выравнивания
После механического воздействия при правке критически важно убедиться в отсутствии внутренних дефектов и сохранении целостности кристаллической решётки металла. Нарушения структуры (микротрещины, зоны перенапряжения, изменения зернистости) резко снижают усталостную прочность диска при эксплуатации.
Контроль проводится комплексно: визуальный осмотр выявляет поверхностные дефекты, а инструментальные методы анализируют глубинные изменения. Обязательной проверке подлежат зоны максимальной деформации – края обода и переходы между полками.
Основные методы контроля
- Ультразвуковая дефектоскопия (УЗД): Определяет скрытые трещины и расслоения по отражению звуковых волн.
- Магнитопорошковый контроль (МПД): Выявляет поверхностные и подповерхностные дефекты с помощью магнитного поля и ферромагнитного порошка.
- Визуально-оптический анализ: Обнаружение вмятин, задиров и волосовин при 5-10× увеличении.
- Металлографические исследования: Микрошлифы для оценки зернистости и деформации структуры в лаборатории.
| Метод | Глубина контроля | Тип дефектов | Оборудование |
|---|---|---|---|
| УЗД | Сквозная | Трещины >0,5 мм, расслоения | Переносной дефектоскоп |
| МПД | До 3-4 мм | Поверхностные разрывы | Магнитирующая установка, суспензия |
При обнаружении необратимых структурных изменений (хрупкое разрушение зерна, сетка микродефектов) диск подлежит утилизации. Допустимыми считаются локальные пластические деформации без нарушения сплошности металла.
Покраска и антикоррозионная обработка швов
После завершения прокатки стыков между листами обязательна герметизация швов для предотвращения протечек и коррозии. Первоочередной этап – тщательная очистка зоны соединения от окалины, масляных пятен и абразивных частиц с помощью щёток, пескоструйной обработки или химических растворов.
Качество подготовки поверхности напрямую влияет на адгезию герметиков и лакокрасочных материалов. Малейшие остатки загрязнений провоцируют отслоение защитного слоя и очаги ржавчины под покрытием.
Ключевые этапы обработки
Герметизация: На подготовленный шов наносится эластичный герметик (чаще полиуретановый или тиоколовый), устойчивый к вибрациям и температурным деформациям. Толщина слоя контролируется шаблоном – недостаточная толщина снижает защиту, избыточная увеличивает время полимеризации.
Грунтование: После отверждения герметика зона стыка покрывается антикоррозионной грунтовкой. Применяются составы:
- Эпоксидные – для повышенной влажности
- Цинконаполненные – катодная защита металла
- Фосфатирующие – улучшение адгезии финишного слоя
Финишная покраска: Наносится в 2-3 слоя с межслойной сушкой. Требования к ЛКМ:
- Совместимость с грунтом и герметиком
- Устойчивость к ударам и истиранию
- Химическая инертность к реагентам
Контроль качества: Проверяются:
| Толщина покрытия | Магнитным или ультразвуковым толщиномером |
| Сплошность слоя | Дефектоскопом на пробои током |
| Адгезия | Методом решётчатых надрезов по ГОСТ |
Контроль качества: допуски ГОСТ и TUV
Контроль геометрических параметров прокатанных стальных дисков является критически важным этапом, гарантирующим их безопасность, надежность и совместимость с шинами. Основное внимание уделяется точности соблюдения установленных допусков на ключевые размеры: диаметр посадочного места под ступицу (DIA), вылет (ET), диаметр окружности расположения крепежных отверстий (PCD), диаметр центрального отверстия (DIA), ширину обода (J) и форму закраин.
Стандарты ГОСТ и TUV регламентируют предельные отклонения для этих параметров. Хотя оба стандарта преследуют цель обеспечения качества, TUV (Technischer Überwachungsverein), как правило, предъявляет более жесткие требования, особенно к биению и балансировке, что напрямую связано с высокими скоростными характеристиками и требованиями безопасности на европейском рынке. ГОСТ устанавливает базовые, но обязательные для исполнения на территории стран СНГ нормы.
Ключевые параметры и их допуски
Основные контролируемые параметры и типичные допуски:
| Параметр | ГОСТ Допуск | TUV Допуск (примерный) |
|---|---|---|
| Диаметр DIA (ступица) | ±0.2 – 0.3 мм | ±0.05 – 0.1 мм |
| Вылет ET | ±1.0 – 1.5 мм | ±0.5 – 1.0 мм |
| Диаметр PCD | ±0.3 – 0.5 мм | ±0.1 – 0.3 мм |
| Диаметр центрального отверстия (DIA) | +0.3 / -0.0 мм | +0.1 / -0.0 мм |
| Ширина обода (J) | ±1.0 – 1.5 мм | ±0.5 – 1.0 мм |
Особое внимание уделяется контролю биения:
- Радиальное биение: Максимальное отклонение поверхности обода от идеальной окружности в радиальном направлении. Допуски TUV обычно в 1.5-2 раза строже ГОСТ.
- Торцевое (боковое) биение: Максимальное отклонение боковой поверхности обода от идеальной плоскости. Жестко нормируется обоими стандартами, TUV требует минимальных значений.
Методы контроля включают:
- Использование высокоточных калибров (пробок, скоб) и шаблонов для проверки размеров DIA, PCD, ET.
- Измерение на специализированных контрольных стендах с индикаторными головками (часового типа или цифровыми) для определения биения (радиального и торцевого) и диаметров.
- Статическую и динамическую балансировку на балансировочных станках для выявления и устранения дисбаланса массы.
- Визуальный контроль и неразрушающие методы (магнитопорошковый, ультразвуковой контроль) для обнаружения поверхностных и внутренних дефектов.
Типичные ошибки при самостоятельной рихтовке
Самостоятельное восстановление геометрии стальных дисков требует не только физических усилий, но и точного понимания технологии. Нарушение последовательности операций или применение кустарных методов часто приводит к необратимым повреждениям.
Распространённые промахи возникают из-за переоценки собственных навыков и недооценки сложности процесса. Игнорирование критических параметров, таких как структура металла или степень деформации, делает рихтовку неэффективной или опасной.
Основные риски и последствия
- Применение грубой силы: Удары кувалдой или домкратом без контроля деформируют диск неравномерно, создают новые слабые зоны.
- Прогрев открытым пламенем: Газовая горелка нарушает кристаллическую решётку металла, резко снижая прочность обода.
- Игнорирование скрытых трещин: Отсутствие магнитопорошкового контроля перед работой маскирует микроразрушения, приводящие к расколу колеса.
- Некорректная фиксация: Недостаточно жёсткое крепление диска на стапеле вызывает "двойной изгиб", усугубляя дисбаланс.
- Ошибки при правке радиуса: Локальное вытягивание заминов без учёта соседних участков создаёт "восьмёрку" или эллипсность.
- Пренебрежение термообработкой: Отказ от отпуска металла после холодной рихтовки провоцирует остаточные напряжения.
| Ошибка | Последствие | Риск для эксплуатации |
|---|---|---|
| Выравнивание "на глаз" | Остаточный дисбаланс >40 г | Вибрация руля, разрушение подвески |
| Правка закраин молотком | Деформация посадочного места | Разгерметизация бескамерной шины |
| Совмещение рихтовки и сварки | Термические микротрещины | Внезапное разрушение диска на ходу |
Сравнение прокатки и сварки сложных дефектов
При восстановлении литых или кованых дисков с глубокими повреждениями (трещины, сколы, деформации от ударов) принципиально различаются подходы прокатки и сварки. Прокатка воздействует на металл давлением, восстанавливая геометрию за счет пластической деформации без нарушения целостности структуры материала. Сварка же предполагает локальное расплавление металла с добавлением присадочного материала для заполнения дефектов.
Ключевым критерием выбора метода служит характер повреждения: прокатка эффективна при вмятинах, усталостных деформациях обода или радиальных искривлениях, где металл сохраняет сплошность. Сварка незаменима при сквозных трещинах, отколах фрагментов или глубоких коррозионных поражениях, требующих наращивания объема. Однако термическое воздействие сварки меняет физико-химические свойства металла в зоне шва.
Критические различия в технологии
Ограничения по дефектам:
- Прокатка: Не устраняет разрывы материала. Максимальная глубина вмятин ограничена пластичностью сплава.
- Сварка: Требует полной зачистки окислов (включая внутренние полости трещин), иначе образуются непровары.
Влияние на ресурс диска:
| Параметр | Прокатка | Сварка |
| Остаточные напряжения | Равномерное распределение по рабочей зоне | Локальные пиковые напряжения в околошовной зоне |
| Микроструктура | Упрочнение за счет наклепа | Риск перегрева, образование хрупких фаз |
| Контроль качества | Визуальный + измерение геометрии | Обязательная дефектоскопия (рентген, магнитопорошковый метод) |
Эксплуатационные риски:
- Сварные швы при динамических нагрузках склонны к образованию усталостных трещин из-за концентраторов напряжения.
- Неконтролируемая прокатка может вызвать "пережатие" металла с уменьшением толщины стенки ниже допустимого предела.
Гарантийные обязательства на восстановленные диски
Гарантия на прокатанные стальные диски принципиально отличается от гарантии на новые изделия и имеет специфические ограничения. Она распространяется исключительно на качество выполненной работы по восстановлению геометрии и целостности обода, подтверждая отсутствие заводского брака в проведенном ремонте.
Срок гарантии, предоставляемый сервисными центрами, обычно варьируется от 6 месяцев до 1 года, но крайне редко превышает этот период. Действие гарантии аннулируется при любом внешнем механическом воздействии на диск (удар, ДТП, наезд на препятствие), а также при несоблюдении рекомендованных условий эксплуатации транспортного средства.
Ключевые аспекты гарантии
Основными параметрами, которые покрываются гарантийными обязательствами, являются:
- Отсутствие утечек воздуха из шины по причине неплотного прилегания к поверхности обода после прокатки.
- Сохранение радиальной и осевой геометрии диска в пределах допусков на протяжении гарантийного срока при условии штатной эксплуатации.
- Отсутствие трещин или разрывов металла в зоне проведенного ремонта (наваренных участках, если применялась сварка).
Для предъявления претензий по гарантии обязательно потребуется:
- Оригинал гарантийного талона с четко указанными сроком действия и условиями.
- Диск без следов последующих повреждений или самостоятельного ремонта.
- Документальное подтверждение соблюдения условий эксплуатации (при необходимости).
Важно: Гарантия не распространяется на:
| Повторные деформации | Возникшие после ремонта из-за новых ударов или перегрузок. |
| Коррозию | Развившуюся на восстановленных участках или по всей поверхности диска. |
| Лакокрасочное покрытие | Его повреждение или отслоение (если покраска не входила в услугу прокатки). |
| Балансировочные грузики | Их смещение или отклеивание. |
Список источников
При подготовке материалов по технологии прокатки стальных дисков использовались авторитетные источники, обеспечивающие достоверность технической информации. Основное внимание уделялось официальным стандартам, учебным пособиям ведущих технических вузов и профильным отраслевым изданиям.
Для раскрытия практических нюансов процесса и современных тенденций привлекались технические спецификации производителей оборудования, материалы научно-практических конференций и информация с сайтов предприятий-изготовителей дисков. Это позволило охватить как теоретические основы, так и актуальные аспекты производства.
Основные использованные материалы
- ГОСТы и отраслевые стандарты (РФ): ГОСТы на стальные диски (например, ГОСТ Р 50511-93 (ИСО 4102-84), ГОСТ 10419-82), стандарты на методы испытаний металлов (ГОСТ 1497, ГОСТ 9454), требования к качеству поверхности.
- Учебники и монографии по обработке металлов давлением: Классические и современные издания по теории прокатки, технологии производства сортового и профильного проката, включая разделы по калибровке валков для дисков.
- Специализированные журналы (Сталь, Металлург, ОМД): Научные статьи, обзоры технологий, отчеты о внедрении новых решений в области прокатки дисков, исследования дефектов и способов их устранения.
- Техническая документация производителей прокатного оборудования: Каталоги, описания технологий, руководства по эксплуатации станов для прокатки колесных дисков от ведущих мировых и отечественных машиностроительных компаний.
- Сайты и каталоги производителей стальных дисков: Описания технологических процессов, контроль качества, применяемые материалы, представленные в открытом доступе на корпоративных ресурсах.
- Материалы отраслевых конференций и симпозиумов: Доклады и тезисы, посвященные совершенствованию процессов прокатки, новым разработкам в области сталей для дисков, автоматизации производства.
