Секреты тихого прямотока - советы мастеров

Статья обновлена: 18.08.2025

Громкий рев прямотока придает автомобилю агрессивности, но быстро превращается в утомительный гул в салоне.

Многие владельцы сталкиваются с дискомфортом при повседневной эксплуатации, особенно на трассе.

Отказаться от прироста мощности или менять систему целиком – не выход.

Опытные установщики знают ключевые методы снижения шума без потери производительности.

Эта статья раскроет проверенные секреты и технические решения для комфортного прямотока.

Расчет объема резонаторной камеры под вашу модель авто

Основная функция резонатора – гашение низкочастотных звуковых волн, создаваемых двигателем и выпускной системой. Правильный объем камеры критичен для эффективного подавления гула на конкретных оборотах, где возникает резонанс. Расчет базируется на физике звуковых колебаний и требует учета характеристик двигателя.

Ключевым параметром является частота подавляемого звука, которая напрямую зависит от оборотов двигателя. Необходимо определить "проблемные" обороты (например, 2500-3000 об/мин), где требуется максимальное снижение шума. Для расчета используется формула, связывающая частоту звука с объемом камеры и скоростью звука.

Пошаговый метод расчета

1. Определите частоту звука (f):


   f = (RPM × Количество цилиндров × 0.5) / 60


   Где: RPM – обороты в минуту для подавления, 0.5 – коэффициент (для 4-тактных ДВС). Пример для 4-цилиндрового двигателя на 3000 об/мин: (3000 × 4 × 0.5) / 60 = 100 Гц.
2. Рассчитайте длину звуковой волны (λ):


   λ = Скорость звука / f


   Скорость звука в выхлопных газах ≈ 500 м/с (зависит от температуры). Для f=100 Гц: λ = 500 / 100 = 5 метров.
3. Вычислите оптимальный объем камеры (V):


   V = (λ / 4) × S


   Где S – площадь сечения трубы (м²). Для трубы диаметром 50 мм (0.05 м): S = π × (0.025)² ≈ 0.00196 м². Тогда V = (5 / 4) × 0.00196 ≈ 0.00245 м³ или 2.45 литра.

Параметр	Формула	Пример расчета
Частота звука (f)	RPM × Цилиндры × 0.5 / 60	3000 × 4 × 0.5 / 60 = 100 Гц
Длина волны (λ)	500 / f	500 / 100 = 5 м
Объем камеры (V)	(λ / 4) × S*	(5 / 4) × 0.00196 ≈ 2.45 л

^* S = π × (диаметр трубы/2)²

Важные нюансы:

• Для многорезонансных систем расчет ведется для доминирующей частоты.
• Фактический объем корректируют с учетом доступного пространства под авто (+10-15%).

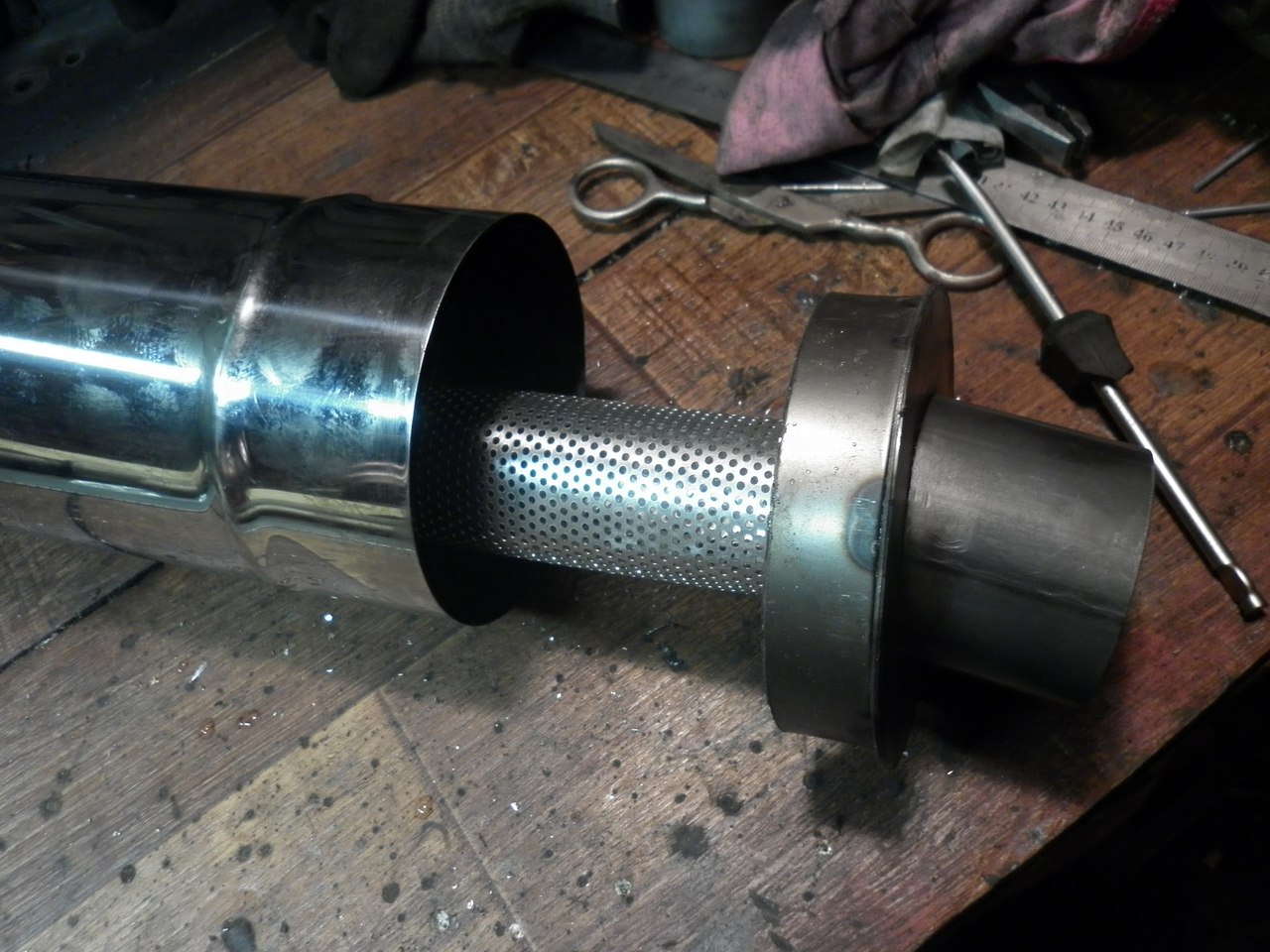

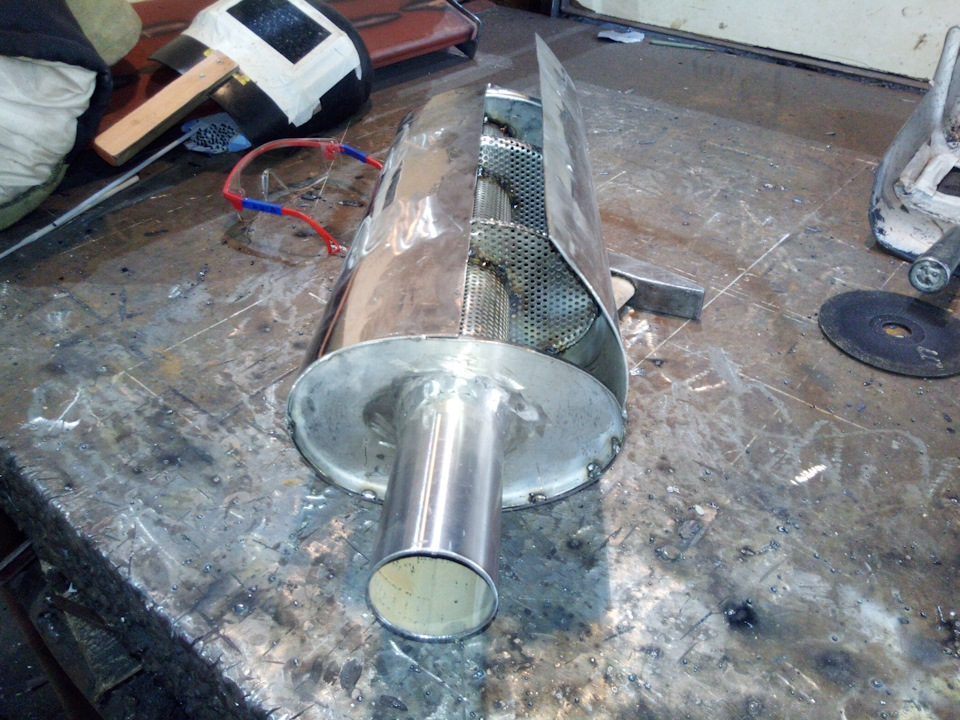

• Камеры с перфорированной трубой внутри эффективнее глухих на 20-30% при равном объеме.

Проверка результата обязательна: после установки резонатора замеряют уровень шума на тестовых оборотах. Если гул сохраняется, объем увеличивают на 0.5-1 литр или добавляют вторую камеру.

Оптимальное расположение резонатора в системе выхлопа

Главная задача резонатора – эффективно гасить низкочастотные звуковые волны ("басы") и выравнивать пульсации потока газов. Его позиция напрямую влияет на способность системы подавлять шум без критического сопротивления потоку. Размещение сразу после приемной трубы или коллектора считается базовым, но не всегда универсальным решением.

Слишком близкое расположение к двигателю подвергает резонатор экстремальным температурам, сокращая срок службы, а смещение к заднему мосту снижает эффективность подавления низкочастотного гула. Идеальная точка – зона под центральным тоннелем автомобиля, где обеспечивается достаточная длина труб до и после резонатора для формирования волн.

Ключевые принципы размещения

Мастера рекомендуют соблюдать три правила:

1. Минимум 50-70 см после коллектора/катализатора: Газы должны немного стабилизироваться перед входом в резонатор.
2. Прямой участок до и после корпуса: Изгибы непосредственно на входе/выходе создают турбулентность, снижая КПД резонатора.
3. Защита от ударов и перегрева: Корпус не должен касаться кузова, топливных магистралей или располагаться вплотную к элементам подвески.

Эффективность работы резонатора также зависит от его типа:

Тип резонатора	Рекомендуемое расположение	Особенности
Камерный (рефлекторный)	Сразу после изгиба или катализатора	Лучше гасит низкие частоты, критично к вибрациям
Струйный (диссипативный)	На прямых участках средней части трассы	Эффективен против средних частот, менее чувствителен к позиции

Важно: При тюнинге штатной системы установка дополнительного резонатора ближе к глушителю (с отступом 40-60 см) часто снижает высокочастотный свист и дребезжание. Для систем типа "прямоток" с увеличенным диаметром труб резонатор должен быть на 15-20% большего объема, чем в OEM-конструкциях.

Замена стандартных гофр на виброизолированные аналоги

Стандартные металлические гофры глушителя эффективно отводят выхлопные газы, но выступают главным проводником структурного шума: они жёстко передают вибрации двигателя и резонансные колебания выхлопной системы на кузов автомобиля. Эта вибрация трансформируется в низкочастотный гул, который особенно заметен в салоне на высоких оборотах или под нагрузкой, сводя на нет акустический комфорт даже с качественным прямотоком.

Виброизолированные аналоги используют многослойную конструкцию: внутренний гибкий сильфон из нержавеющей стали заключён в термостойкий демпфирующий материал (чаще базальтовое или арамидное волокно), который поглощает колебания, а наружный металлический оплёт или чехол защищает от механических повреждений. Такая "прослойка" разрывает акустический мост между двигателем и кузовом, блокируя передачу высокоамплитудных вибраций до точек крепления выхлопной трассы.

Ключевые аспекты замены

При установке виброизологов критично соблюдать три правила:

1. Точный подбор размеров – диаметр, длина и угол изгиба должны соответствовать штатным гофрам, чтобы исключить напряжения в системе.
2. Качественный монтаж без натяжения – элемент устанавливается с минимальным люфтом (1-3 мм), но без продольного или поперечного сдавливания.
3. Изоляция точек крепления – дополнение резиновых подвесов проставками из термостойкой резины снижает остаточные вибрации.

Параметр	Стандартная гофра	Виброизолированная гофра
Материал демпфера	Отсутствует	Базальт/арамид/керамика
Передача вибраций	Прямая (>85%)	Частичная (<15%)
Влияние на низкочастотный гул	Усиливает	Подавляет

Важно: Эффект заметен только при замене всех гофр в системе – особенно элемента после приёмной трубы, где вибрации наиболее интенсивны. Комбинирование с вибропоглощающими подвесами усиливает результат на 30-40%.

Установка дополнительного глушителя в разрез трубы

Монтаж резонатора требует точного врезания в систему выпуска после основного глушителя. Предварительно измерьте участок трубы между катализатором и штатным резонатором – здесь будет оптимальная точка врезки для эффективного подавления низкочастотного гула.

Используйте бандажные хомуты или сварку для фиксации нового элемента. Обязательно сохраните соосность труб и проверьте зазоры до элементов кузова – вибрации при контакте сведут на нет шумоподавление.

Критерии выбора и монтажные нюансы

Тип глушителя: Для "прямоточных" систем подходят:

• Реактивные резонаторы – гасят низкочастотные резонансы за счет лабиринтных перегородок
• Комбинированные модели – сочетают камеры с поглощающим материалом (базальтовая вата)

Размерные требования:

1. Диаметр – должен соответствовать или на 5-10% превышать сечение основной трубы
2. Длина – от 30 см для заметного эффекта (оптимально 40-60 см)
3. Толщина корпуса – от 1.5 мм для подавления вибраций

Материал набивки	Срок службы	Уровень шумоподавления
Стекловата	1-2 года	Средний
Базальтовое волокно	5+ лет	Высокий

После установки проверьте герметичность соединений мыльным раствором. Прогрейте систему до рабочей температуры и повторно затяните хомуты – терморасширение металла ослабляет первоначальную фиксацию.

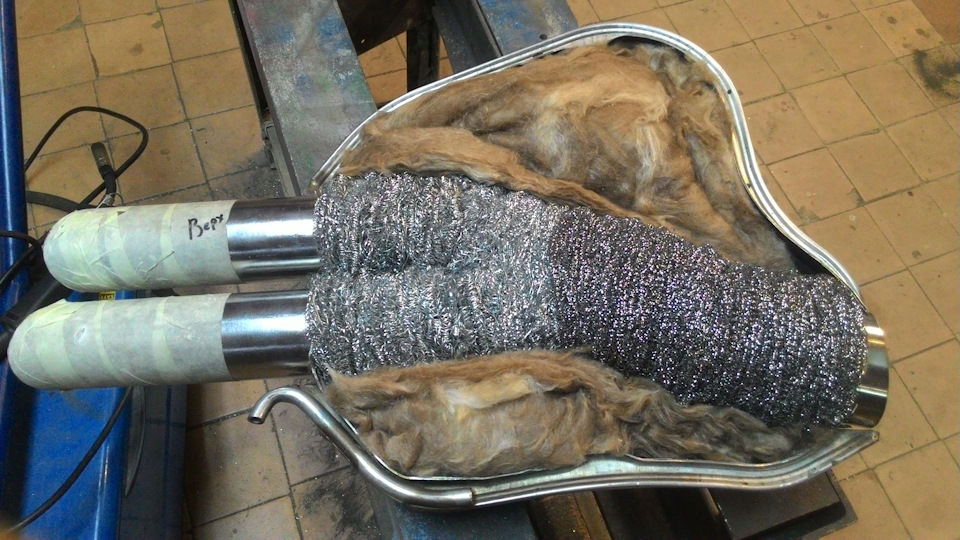

Секреты наполнения поглощающих камер стекловатой

Правильная плотность набивки – ключевой фактор. Слишком рыхлый слой пропускает звуковые волны без поглощения, а чрезмерно уплотненный теряет пористость и акустическую эффективность. Оптимальная плотность варьируется от 25 до 50 кг/м³ в зависимости от толщины камеры и частотного диапазона шума.

Укладку ведут послойно с равномерным распределением. Каждый слой (толщиной 3-5 см) разрыхляют вручную перед размещением, избегая комкования. Обязательна перекрестная ориентация волокон относительно предыдущего слоя – это исключает образование акустических "мостов".

Критические нюансы технологии

• Защита от выдувания: Обязательно применяйте кашированную стекловату (с фольгой/стеклохолстом) или закрывайте материал слоем нетканого фильтра перед перфорированным экраном.
• Без зазоров: Материал должен плотно прилегать к стенкам камеры без пустот. Используйте полосы ваты для заполнения сложных углов и изгибов.
• Влагоизоляция: При риске конденсата (низ глушителя) проложите слой фольги между ватой и корпусом камеры, оставляя вентзазор 5-8 мм.

Ошибка	Последствие	Решение
Комкование материала	Локальное снижение поглощения, свист	Ручное разрыхление перед укладкой
Отсутствие фильтра	Выдувание волокон, засорение перфорации	Монтаж синтепонового/базальтового фильтра
Переуплотнение	Ухудшение НЧ-поглощения	Контроль плотности по таблице производителя

Важно: Для камер сложной формы используйте термостойкий клей (до 300°C) на основе силикатов для фиксации ваты на вертикальных и потолочных поверхностях. Это исключит сползание материала от вибраций.

Как избежать выгорания шумопоглощающего наполнителя

Шумопоглощающий наполнитель в прямотоке постоянно подвергается экстремальным нагрузкам: раскалённые выхлопные газы (до +700°C), вибрации и химическое воздействие конденсата провоцируют разрушение волокон. Без защиты материал спекается, крошится и теряет свойства через 5-15 тыс. км пробега.

Выгорание приводит не только к резкому росту шума, но и к засорению выхлопной системы частицами распада. Остановить деградацию невозможно, но грамотные меры замедлят процесс в 2-3 раза.

Ключевые методы защиты

Выбор термостойкого материала:

• Базальтовая вата (выдерживает до +750°C) – оптимальна для гражданских авто
• Керамические волокна (до +1200°C) – для тюнинга и гоночных двигателей
• Металлическая стружка (нержавеющая сталь) – вечный вариант, но слабее гасит НЧ-шум

Правильная установка и эксплуатация:

1. Контроль плотности набивки: слишком тугая укладка нарушает тепловой баланс
2. Монтаж термоизоляционной подложки между корпусом и наполнителем
3. Использование перфорированной трубы с мелким шагом отверстий (снижает прямой контакт газов с волокном)
4. Избегание длительной работы на холостых оборотах – минимальный поток газов не охлаждает наполнитель

Техническое обслуживание:

Пробег	Действие
Каждые 10 000 км	Визуальная проверка целостности корпуса (трещины ускоряют выгорание)
Каждые 30 000 км	Диагностика звука: появление металлического дребезга – сигнал о разрушении наполнителя
При замене	Обработка внутренних стенок корпуса термостойким жароупорным составом (например, Zircotec)

Важно: Для турбированных двигателей обязательна установка дополнительного предварительного глушителя – он снижает температуру газов до основного блока с наполнителем.

Монтаж дефлекторов для гашения низкочастотного гула

Низкочастотный гул в прямотоке часто возникает из-за резонанса выхлопных газов при прохождении через полости глушителя. Дефлекторы (отражатели) перенаправляют поток, разбивая крупные звуковые волны и преобразуя их энергию в тепло за счет турбулентности.

Ключевой принцип – установка пластин под строго выверенным углом к потоку газов. Неверный угол усилит гул или создаст свист. Толщина металла дефлектора должна быть не менее 3–4 мм для подавления вибраций, а материал – жаропрочная сталь (AISI 304/409).

Технология установки

Порядок монтажа:

1. Расчет геометрии: Определите угол атаки пластин (обычно 25°–40°) и количество ярусов (2–3 минимум) на основе диаметра трубы и ожидаемого расхода газов.
2. Подготовка полости: Вварите в корпус резонатора/прямотока горизонтальные направляющие из толстостенной трубки для крепления ярусов дефлекторов.
3. Формирование "лабиринта": Зафиксируйте пластины на направляющих с шагом 30–50 мм, соблюдая шахматный порядок. Стыки проваривайте сплошным герметичным швом.
4. Контроль зазоров: Оставьте технологический просвет 8–12 мм между краем пластины и стенкой корпуса для теплового расширения.

Типичные ошибки:

• Использование тонкой стали (менее 3 мм) – приводит к дребезжанию.
• Параллельное расположение пластин – снижает эффективность гашения.
• Отсутствие антикоррозийной обработки сварных швов – вызывает преждевременный прогар.

Параметр	Оптимальное значение	Риск отклонения
Угол наклона пластины	30°±5°	Рост низкочастотного гула (менее 25°) или свист (более 45°)
Зазор до корпуса	10 мм	Деформация от теплового расширения (меньше 8 мм) или потеря эффективности (больше 15 мм)
Толщина пластины	3.5–4 мм	Вибрации (2 мм) или перегрев (свыше 5 мм)

После монтажа обязательна проверка под нагрузкой: прогрейте систему до рабочих температур и протестируйте в диапазоне 1500–4000 об/мин. Отсутствие дребезжания и снижение гула на 70–80% свидетельствуют о корректной установке.

Система переключаемых байпасов для регулировки громкости

Конструкция подразумевает установку параллельных выхлопных трактов: основной (через глушители) и байпасного (прямого). Электромеханические или вакуумные заслонки перенаправляют поток газов между этими контурами по команде водителя. В закрытом состоянии байпаса весь выхлоп проходит через штатные шумопоглощающие элементы, обеспечивая минимальный звук.

При активации байпасного канала часть потока (или весь объем) устремляется по укороченному пути, минуя резонаторы и глушители, что раскрывает характерный рокот двигателя. Ключевое преимущество – сохранение полного сечения магистрали в обоих режимах, исключающее противодавление и потери мощности даже в "тихой" конфигурации.

Ключевые аспекты реализации

Для эффективной работы системы критичны три фактора:

• Точность позиционирования заслонок – полная герметичность в закрытом состоянии
• Синхронность переключения – одновременное срабатывание клапанов на разных ветках
• Оптимальное сечение байпаса – диаметр, сопоставимый с магистральной трубой

Управление реализуется через:

1. Кнопку в салоне с контроллером
2. ШИМ-регулятор для плавного изменения угла открытия
3. Автоматические режимы (связь с оборотами двигателя)

Параметр	Байпас закрыт	Байпас открыт
Уровень шума	На уровне стоковой системы (±2 Дб)	Характерный прямоток (+15-25 Дб)
Потери мощности	Отсутствуют (сечение не уменьшено)	Отсутствуют
Ресурс компонентов	Срок службы глушителей сохранен	Ускоренный износ клапанов

Важно: монтаж требует профессиональной сварки – негерметичные стыки сведут на нет эффект даже в закрытом режиме. Для долговечности подвижных элементов обязательна защита от коррозии (нержавеющая сталь, керамическое покрытие).

Точная настройка длины выхлопной трубы для резонанса

Основной принцип основан на явлении акустического резонанса, при котором длина трубы подбирается так, чтобы отражённые звуковые волны гасили определённые частоты. Выхлопные газы создают импульсы, распространяющиеся по системе; при правильной длине трубы, волна, отражённая от открытого конца, возвращается в момент закрытия выпускного клапана, создавая разрежение и улучшая продувку цилиндра.

Для расчёта базовой длины резонансной трубы используют формулу: L = (V × n) / (4 × RPM / 60), где L – длина трубы от выпускного клапана до предполагаемой точки отражения (обычно среза трубы), V – скорость звука в газах (≈500-520 м/с при температуре выхлопа), n – номер гармоники (чаще 3 или 4), RPM – обороты двигателя, где требуется максимум крутящего момента. Точность зависит от учёта реальной температуры газов и конструкции системы.

Ключевые этапы тонкой настройки

Практическая регулировка требует итеративного подхода:

1. Стартовая точка: Установите трубу с расчётной длиной, используя термостойкие муфты-соединители с регулируемым вылетом.
2. Контроль звука и параметров: Замерьте уровень шума (в децибелах) и крутящий момент на тестовых оборотах.
3. Корректировка длины: Укорачивайте трубу на 2-3 см за шаг, фиксируя изменения. Рост крутящего момента и снижение рёва на целевых оборотах укажет оптимальную длину.

Критические факторы, влияющие на резонанс:

Температура выхлопных газов	Скорость звука растёт с нагревом, требуя увеличения длины трубы
Диаметр трубы	Влияет на скорость газового потока и волновое сопротивление
Изгибы трассы	Каждый изгиб работает как точка отражения, "укорочая" акустическую длину

Используйте эпоксидную глину или временные хомуты для фиксации положения элементов при тестах. Финализируйте обрезку только после 5-7 циклов "прогрев-замер". Помните: идеальная длина для "тихого резонанса" часто на 5-10% короче теоретической из-за нелинейности распространения волн в реальных системах.

Виброподвесы креплений: подбор жесткости и шага установки

Жесткость виброподвеса определяет степень гашения колебаний: слишком мягкие элементы не обеспечат надежной фиксации трубы, а излишне жесткие передадут вибрацию на кузов. Для стандартных глушителей весом 5-15 кг оптимальны подвесы с твердостью 40-60 Шор А. Тяжелые системы (спортивные или многосекционные) требуют элементов 70-90 Шор А для предотвращения опасной раскачки.

Равномерное распределение точек крепления критически важно: минимальное расстояние между подвесами должно составлять 15-20 см на прямых участках. В зонах изгибов или соединений (фланцы, резонаторы) шаг уменьшают до 10-15 см, добавляя 1-2 дополнительных подвеса для компенсации повышенных нагрузок. Каждый кронштейн крепится только через демпфер – прямой контакт с кузовом недопустим.

Ключевые правила установки

• Контроль углов: подвесы монтируются строго перпендикулярно оси трубы. Перекосы свыше 10° создают точки напряжения и ускоряют износ резины.
• Защита от перетирания: в местах близости к подвижным элементам (рычаги подвески) используйте подвесы с капроновыми чехлами или устанавливайте металлические экраны.
• Двойное демпфирование: для особо шумных систем комбинируйте подвесы разной жесткости (например, 60+40 Шор А), чередуя их через один кронштейн.

Диаметр трубы (мм)	Рекомендуемый шаг (см)	Жесткость (Шор А)
до 50	20-25	40-50
51-75	15-20	50-70
76+	10-15	70-90

После монтажа проверьте свободный ход системы: рукой приподнимите глушитель – допустимый люфт 5-8 мм. Если движение отсутствует или превышает 1 см, замените подвесы на более жесткие/мягкие соответственно. Важно: все резиновые элементы должны быть термостойкими (маркировка >120°C) для исключения деформации от нагрева.

Влияние температурных режимов на звукоизоляцию

Температурные колебания напрямую влияют на физические свойства материалов выхлопной системы. При нагреве металлические компоненты прямотока расширяются, что может приводить к деформации сварных швов, ослаблению фланцевых соединений и образованию микрощелей. Эти дефекты становятся акустическими мостиками, пропускающими низкочастотные звуковые волны, особенно заметные в диапазоне 100-500 Гц.

Звукопоглощающие наполнители (базальтовая вата, керамическое волокно) при экстремальном нагреве свыше 700°C спекаются или разрушаются, теряя пористость. Это снижает их способность гасить высокочастотные резонансные гармоники. Одновременно резиновые подвесы и термостойкие герметики при постоянных циклах нагрева/остывания теряют эластичность, провоцируя вибрационную передачу шума на кузов.

Критичные температурные эффекты и решения

• Компенсация расширения: установка сильфонных компенсаторов в зонах максимального нагрева (перед резонатором) поглощает линейные деформации труб без разгерметизации
• Термостабильные барьеры: многослойная изоляция из алюминизированных матов между глушителем и кузовом отражает тепловое излучение, сохраняя целостность наполнителей
• Градиент наполнителей: комбинация керамического волокна (в горячей зоне) и базальтовой ваты (в хвостовой части) оптимизирует звукопоглощение во всем температурном диапазоне

Температурная зона	Риски для звукоизоляции	Материалы для защиты
До 300°C (хвостовая часть)	Растрескивание резиновых подвесов	Силиконовые демпферы с кевларовым армированием
300-600°C (зона резонатора)	Деформация перфорированных труб	Аустенитная сталь AISI 309 с низким КТР
Свыше 600°C (коллекторная группа)	Прогорание наполнителя	Капсулированные керамоматы с аэрогелевой прослойкой

Керамические прокладки фланцев для глушения вибраций

Керамические прокладки устанавливаются между фланцами выхлопной системы, заменяя стандартные металлические элементы. Их ключевая роль – разрыв акустического моста, передающего структурные шумы от двигателя к глушителю.

Благодаря пористой структуре керамики, высокочастотные вибрации эффективно гасятся на стыках труб, снижая резонанс. Это особенно критично для систем с облегченными прямотоками, где демпфирующие свойства штатных компонентов ослаблены.

Принцип работы и преимущества

Физические свойства материала обеспечивают поглощение:

• Ударных волн от выхлопных газов
• Колебаний, вызванных работой клапанного механизма
• Резонансных гармоник трубопровода

Термостойкость до 1300°C исключает деформацию под нагрузкой, а микропоры керамики работают как звукопоглощающие камеры. В отличие от металлических аналогов, керамика не передает, а диссипирует энергию вибраций.

Параметр	Металлическая прокладка	Керамическая прокладка
Коэффициент шумоподавления	15-20%	40-60%
Температурная стабильность	До 800°C	До 1300°C
Ресурс при агрессивной среде	30-40 тыс. км	80-100 тыс. км

Критичные нюансы монтажа:

1. Обязательная шлифовка фланцевых поверхностей для устранения микронеровностей
2. Использование термостойкого герметика с медным наполнителем
3. Поэтапная затяжка крепежа крестообразным методом с контролем момента

Неравномерная затяжка приводит к локальным напряжениям в керамике и образованию трещин. Для систем с турбиной рекомендуется установка прокладок на все фланцы, включая даунпайп.

Конусные адаптеры соединений вместо прямых срезов

Прямые срезы труб в системе выхлопа создают резкие переходы, провоцирующие турбулентность потока газов. Это приводит к характерным хлопкам, дребезжанию и повышенному низкочастотному гулу на высоких оборотах.

Конусные переходники (адаптеры) решают проблему за счет плавного изменения диаметра – обычно 5-12 градусов на участке 10-15 см. Геометрия воронки направляет поток по центру, минимизируя завихрения на стыках труб разного сечения.

Ключевые преимущества технологии

• Снижение резонанса – коническая форма гасит ударные волны при переключении передач
• Стабилизация потока – выравнивание давления предотвращает "дробление" выхлопных газов
• Защита от подсоса воздуха – плотная посадка исключает подсос атмосферного воздуха в местах соединений

Для максимального эффекта используйте двойные конусы на критичных участках: между резонатором и основной трубой, перед глушителем. Угол раскрытия должен соответствовать скорости потока – для гражданских авто оптимальны 7-8°.

Тип соединения	Уровень шума (дБ)	Риск вибраций
Прямой срез	Высокий (92-98)	Критичный
Конусный адаптер	Умеренный (84-88)	Минимальный

Замена металлических труб на комбинированные материалы

Переход с цельнометаллических труб на комбинированные конструкции – ключевой приём для снижения шума прямотока. Материалы с разной плотностью и структурой эффективно гасят звуковые колебания, особенно в диапазоне низких частот ("бубнение"), характерных для резонирующего металла.

Комбинации обычно включают внутренний слой из нержавеющей стали или алюминия, обеспечивающий термостойкость и гладкость для выхлопных газов, и наружный слой из композитов или специальных полимеров. Эти внешние слои работают как демпфер, поглощая вибрацию и блокируя её передачу на кузов.

Популярные комбинации и их влияние

• Сталь + Карбон: Наружный карбоновый слой значительно снижает звон и высокочастотные гармоники, придавая звуку более "глухой" и собранный характер. Карбон лёгкий, но требует качественного исполнения соединений.
• Сталь + Кевлар/Стекловолокно: Эти композиты лучше подавляют низкочастотный гул. Кевлар прочнее, стекловолокно дешевле. Оба материала обёртываются вокруг металлической основы и пропитываются смолами.
• Многослойная Сталь: Трубы с перфорированным внутренним слоем, обёрнутым в поглощающую вату (базальт, металлизированная минеральная) и заключённым в тонкий внешний кожух. Работают по принципу резонатора, рассеивая энергию звука.

Важные нюансы установки:

1. Герметичность стыков: Любая щель между секциями или на фланцах станет источником свиста или дребезжания. Обязательно использование новых уплотнений и термостойкого герметика.
2. Правильная подвеска: Жёсткие крепления передают вибрацию. Применяйте термостойкие полиуретановые подушки с демпфирующими втулками, исключая контакт комбинированной трубы с кузовными элементами.
3. Защита внешних слоёв: Полимеры и композиты чувствительны к ударам камней, термоциклированию и агрессивной химии (реагенты). Устанавливайте теплоэкраны и проверяйте состояние покрытия.

Материал комбинированной трубы	Основное влияние на шум	Сложность/Стоимость
Сталь + Карбон	Снижение высоких частот, "сухой" звук	Высокая
Сталь + Кевлар/Стекловолокно	Подавление низких частот (бубнения)	Средняя
Многослойная сталь с наполнителем	Комплексное снижение (широкий диапазон)	Средняя/Высокая

Итог: Замена на комбинированные трубы – не просто тюнинг, а инженерный метод борьбы с резонансом. Грамотный подбор материала под характер шума и профессиональный монтаж – зачётный результат: мощный, но тихий прямоток без раздражающего гула в салоне.

Диаметр трубопровода: золотая середина между потоком и шумом

Диаметр выхлопных труб – критически важный параметр, напрямую влияющий на баланс между пропускной способностью системы (необходимой для мощности двигателя) и уровнем производимого шума. Слишком малый диаметр создает сопротивление потоку выхлопных газов, "душит" двигатель, снижая отдачу, но при этом сам по себе не является основным генератором шума в прямотоке.

Опасность кроется в чрезмерно большом диаметре. Широкие трубы позволяют газам двигаться с меньшей скоростью, что снижает общий уровень *высокочастотного* шума (свиста, звона), характерного для скоростного потока в узких трубах. Однако именно низкая скорость потока в сочетании с отсутствием глушителей приводит к более эффективной передаче *низкочастотного* гула и "бубнения" – основного раздражителя в гражданском прямотоке.

Последствия неправильного выбора диаметра

1. Слишком большой диаметр (>> рекомендованного для объема двигателя):
   • Сильное падение скорости потока выхлопных газов.
   • Резкое усиление низкочастотного резонанса и "бубнения" на низах и средних оборотах.
   • Возможная потеря "подхвата" двигателем из-за отсутствия необходимого сопротивления.
   • Минимальное снижение (или даже усиление) высокочастотного шума на высоких оборотах.
2. Слишком маленький диаметр (<< рекомендованного):
   • Высокая скорость потока газов, вызывающая свист и высокочастотный гул.
   • Значительное сопротивление потоку ("обратное давление"), снижающее мощность двигателя.
   • Перегрев элементов выхлопной системы из-за высокой температуры и скорости газов.

Поиск "золотой середины" – это выбор диаметра, который обеспечивает минимально достаточное сопротивление для данного объема/мощности двигателя, сохраняя скорость потока достаточно высокой, чтобы минимизировать неприятный НЧ резонанс, но не настолько высокой, чтобы вызывать раздражающий ВЧ свист.

Типичный Диаметр (мм)	Скорость Потока	Уровень Шума	Рекомендация
70-76 (и более)	Низкая	Максимальный НЧ гул ("бубнение")	Только для мощных двигателей (3.5+ л, серьезный тюнинг), высокий риск НЧ гула
63 (2.5")	Средняя	Оптимальный баланс НЧ/ВЧ	"Золотая середина" для большинства двигателей 1.8-3.0 л, лучший компромисс
60 (2.25") и менее	Высокая	Выраженный ВЧ свист, гул	Для малолитражных двигателей (< 1.8 л), риск потери мощности на "задушенных" моторах

Мастера ориентируются на рекомендации производителей тюнинговых систем и опыт для конкретного двигателя, отдавая предпочтение диаметру 63 мм (2.5 дюйма) как наиболее универсальному компромиссу для широкого спектра атмосферных и умеренно форсированных двигателей объемом 1.8-3.0 литра, обеспечивающему приемлемый уровень шума без значительных потерь в отдаче.

Термостойкая обмотка корпусов глушителей базальтовой ватой

Базальтовая вата служит эффективным звукопоглощающим барьером внутри прямотока, снижая резонанс металлических стенок и гася высокочастотные шумы выхлопных газов. Её волокна выдерживают температуры свыше 700°C, не спекаясь и не теряя свойств даже при длительной эксплуатации.

Правильная укладка материала требует полного оборачивания перфорированной трубы глушителя плотным слоем толщиной 20-30 мм перед установкой наружного кожуха. Критически важно исключить участки с неравномерной плотностью намотки, создающие локальные акустические "мостики".

Технология нанесения и ключевые нюансы

Перед обмоткой корпус тщательно обезжиривают, а саму вату защищают от выдувания:

• Намотку ведут строго по спирали с продольным натягом, избегая перекручивания полотна
• Фиксацию осуществляют термостойкой проволокой или стальными хомутами через каждые 50-70 мм
• Обязательна установка защитного экрана из фольги или металлической сетки поверх ваты перед закаткой кожуха

Распространённые ошибки включают недостаточную толщину слоя (менее 15 мм), приводящую к быстрому прогоранию, и чрезмерное уплотнение, снижающее пористость и шумопоглощение. Для систем с катализатором используют исключительно вату без органических связующих.

Параметр	Оптимальное значение	Последствия нарушения
Плотность ваты	90-110 кг/м³	Выдувание волокон или недостаточная эластичность
Степень сжатия	10-15% от исходного объёма	Потеря звукоизоляции или деформация кожуха
Температурный режим сушки	200°C в течение 30 мин	Образование конденсата в первые запуски

После монтажа обязателен прогрев системы на холостых оборотах для полимеризации связующих компонентов ваты. Качественно выполненная обмотка сохраняет эффективность 3-5 лет даже при агрессивной эксплуатации.

Лабиринтные камеры с переменным сечением внутри банки

Принцип работы лабиринтных камер основан на многократном изменении направления и скорости потока выхлопных газов через серию сужений и расширений внутри корпуса глушителя. Переменное сечение каналов заставляет звуковые волны отражаться от стенок, гася друг друга за счет интерференции, а также преобразует энергию колебаний в тепловую через трение.

Эффективность напрямую зависит от точности расчета геометрии лабиринта: количества камер, углов поворота потока, соотношения диаметров узких участков и расширительных камер. Критически важно обеспечить плавные переходы между секциями для минимизации турбулентности, сохраняя при этом достаточное сопротивление для создания нужных резонансных эффектов.

Ключевые особенности конструкции

• Ступенчатое изменение объема: Последовательное чередование малых и больших камер усиливает гашение низкочастотных звуков за счет резонансного подавления.
• Смещенные перегородки: Каждая последующая камера смещается относительно предыдущей, заставляя газовый поток совершать S-образные движения, увеличивая путь и трение.
• Перфорированные трубки: Внутренняя перфорированная труба, проходя через камеры, позволяет газам просачиваться в окружающие полости, где энергия звука рассеивается в слоях шумопоглощающего материала (обычно базальтовая вата).

Параметр	Влияние на шум	Влияние на тягу
Количество камер (3-5 шт.)	Увеличивает подавление средних/низких частот	Снижает пиковую мощность
Угол поворота потока (90°-120°)	Ослабляет гул, усиливает трение	Плавные углы сохраняют поток
Соотношение сечений (1:1.5-1:3)	Резонансное гашение на расчетных оборотах	Избыточное расширение снижает скорость

Для достижения баланса между тишиной и пропускной способностью мастера рассчитывают резонансные частоты системы, подбирая длину камер и расстояние между перегородками под специфику двигателя. Дополнительное заполнение камер термостойким абсорбентом поглощает высокочастотные составляющие, которые слабо гасятся лабиринтом.

Ошибки в проектировании ведут к обратному эффекту: излишнее сопротивление создает характерный гулкий резонанс на определенных оборотах, а недостаточная длина камер или резкие переходы провоцируют свист и дребезжание. Точность сварки перегородок и герметичность корпуса обязательны – непровары или вибрации корпуса сведут на нет работу внутреннего лабиринта.

Крестообразные перегородки для дробления звуковых волн

Крестообразные перегородки – это перфорированные стальные пластины, сваренные внутри глушителя под прямым углом. Их ключевая задача – многократно дробить звуковые волны за счёт отражения потока выхлопных газов через перекрещенные каналы. При прохождении через лабиринт из перегородок, высокочастотные волны теряют энергию из-за трения о стенки и взаимодействия с перфорацией.

Конструктивно перегородки располагаются в несколько ярусов вдоль корпуса глушителя, создавая последовательные камеры дробления. Каждый новый слой разбивает крупные волны на более мелкие фрагменты, преобразуя звуковую энергию в тепловую. Эффективность зависит от толщины металла (оптимально 1.5-2 мм), диаметра отверстий перфорации (4-8 мм) и угла пересечения пластин – классический крест обеспечивает максимальное число отражений.

Принципиальные преимущества технологии

• Сохранение проходного сечения: крестообразная схема не создаёт значительного сопротивления потоку газов в отличие от камерных глушителей.
• Точечное подавление резонанса: перфорированные пластины поглощают пиковые частоты 2-5 кГц, характерные для прямого выхлопа.
• Компактность: лабиринтная структура позволяет сократить габариты глушителя на 20-30% по сравнению с аналогами.

Параметр	Оптимальное значение	Эффект
Расстояние между ярусами	50-80 мм	Предотвращает наложение волн
Площадь перфорации	25-30% поверхности	Баланс между поглощением и пропускной способностью
Материал	Нержавеющая сталь AISI 409	Устойчивость к коррозии и температуре до 900°C

Критически важно герметично обваривать края перегородок по корпусу – малейшие щели создают свист и сводят на нет звукопоглощение. Для дополнительного демпфирования низких частот (80-200 Гц) внутренние полости заполняют базальтовой ватой, изолированной от газов сеткой.

1. Расчёт количества ярусов: минимум 3 перегородки на 300 мм длины глушителя.
2. Контроль качества сварки: сплошной шов без непроваров – залог долговечности.
3. Тестирование под нагрузкой: проверка отсутствия дребезжания при 4500-6000 об/мин.

Установка каталитического нейтрализатора как дополнительного элемента

Интеграция катализатора в систему прямотока – эффективный метод гашения низкочастотного гула и резонансов без полного демонтажа конструкции. Каталитический блок, установленный после основного резонатора или вместо одного из прямых участков, создает контролируемое сопротивление потоку газов, рассекая звуковые волны. Его сотовая структура поглощает высокочастотные составляющие шума, оставляя характерный басовитый тембр, но убирая раздражающую "дребезжащую" составляющую.

Ключевое преимущество – двойная функциональность: помимо акустической коррекции, нейтрализатор обеспечивает частичную очистку выхлопа, снижая токсичность. Это критично для автомобилей, эксплуатируемых в регионах с жесткими экологическими нормами. Важно подбирать универсальный катализатор с высокой пропускной способностью, совместимый с температурным режимом двигателя, чтобы избежать перегрева и расплавления керамических элементов.

Технология монтажа и подбор компонентов

Процесс установки требует последовательных действий:

1. Расчет положения: размещайте элемент между резонатором и глушителем, соблюдая минимальный отступ 40 см от коллектора для исключения теплового повреждения.
2. Подготовка магистрали: вырежьте участок трубы, соответствующий длине катализатора (обычно 25-40 см), обеспечьте зазор 5 мм по диаметру для термоизоляции.
3. Термоизоляция: оберните корпус негорючим материалом (базальтовое волокно + металлическая сетка) для снижения теплопередачи на кузовные элементы.

Критерии выбора катализатора:

Параметр	Оптимальное значение
Диаметр сот	≥ 64 ячеек/см² (высокая пропускная способность)
Корпус	Нержавеющая сталь AISI 409/304
Толщина металла	1.2-1.5 мм (виброустойчивость)

Важно: после установки обязательна компьютерная диагностика лямбда-зондов. При появлении ошибок по обеднению смеси потребуется прошивка ЭБУ с коррекцией топливных карт.

Глушитель с водяным охлаждением контура: плюсы и минусы

Принцип работы основан на циркуляции охлаждающей жидкости вокруг выхлопного тракта через двойные стенки глушителя. Вода или антифриз поглощают тепло газов, снижая их температуру до 100-200°C против 600-800°C в стандартных системах. Тепло отводится через компактный радиатор, интегрированный в контур охлаждения двигателя.

Снижение температуры напрямую влияет на скорость распространения звуковых волн: холодные газы обладают меньшей энергией и плотностью, что гасит низкочастотные резонансы. Дополнительный барьер в виде водяной рубашки работает как демпфер, рассеивая вибрации корпуса.

Ключевые особенности системы

Преимущества	Недостатки
Снижение шума на 15-25 дБ за счет подавления низкочастотного гула Минимизация "дрона" в салоне на крейсерских оборотах Защита смежных узлов от термоперегрузок	Сложность монтажа: требуется интеграция с СО двигателя Риск протечек и коррозии сварных швов Увеличение массы системы на 8-12 кг
Стабильность характеристик при длительных нагрузках	Необходимость обслуживания: замена жидкости, промывка контура Высокая стоимость компонентов (в 3-5x дороже штатного глушителя)

Эксплуатационные ограничения: система критична к качеству охлаждающей жидкости – минеральные отложения быстро забивают узкие каналы контура. При температурах ниже -25°C требует установки предпускового подогревателя во избежание размораживания.

Бортовой контроль акустики через датчики давления

Принцип основан на корреляции звуковых волн с колебаниями давления внутри выхлопной системы. Датчики, интегрированные в критичные зоны (перед резонатором, после глушителя), фиксируют малейшие изменения давления в реальном времени. Эти данные преобразуются в цифровой сигнал, позволяя бортовому контроллеру анализировать частотные характеристики звука.

Алгоритм управления сопоставляет показания с эталонными "тихими" шаблонами для конкретного режима работы двигателя. При обнаружении резонансных пиков или превышения порогов громкости система активирует компенсирующие меры: изменяет геометрию активного клапана, корректирует фазы газораспределения или впрыска топлива для подавления нежелательных гармоник.

Ключевые преимущества технологии

• Динамическая адаптация – мгновенная реакция на изменение оборотов и нагрузки
• Точечное подавление резонансов – нейтрализация узкополосных пиков без общего приглушения звука
• Сохранение мощности – минимизация обратного давления в штатных режимах

Тип датчика	Места установки	Точность измерений
Пьезоэлектрические	Выпускной коллектор, перед резонатором	±0.05 кПа
Оптоволоконные	Изгибы труб, корпус глушителя	±0.02 кПа

Калибровка выполняется при помощи эталонного микрофона в безэховой камере, создавая матрицу соответствий "давление-звук". Для турбированных моторов дополнительно учитывается давление наддува, позволяя дифференцировать шум турбины от акустических помех в тракте.

Перфорированные трубы: шаг и диаметр отверстий для тишины

Перфорация в трубе глушителя работает по принципу акустического фильтра: множество мелких отверстий дробит мощную звуковую волну выхлопа на сотни мелких турбулентных потоков. Это преобразует низкочастотный гул в более высокочастотный "шелест", который легче поглощается набивкой резонатора и субъективно воспринимается тише.

Эффективность гашения шума напрямую зависит от геометрии перфорации. Слишком крупные или редкие отверстия не разрушат волну должным образом, а чрезмерно частые – ослабят конструкцию. Ключевые параметры – диаметр отверстий, шаг между ними (расстояние от центра к центру) и общая площадь перфорации относительно сечения трубы.

Рекомендуемые параметры перфорации

Для баланса между шумоподавлением и сохранением продувки используйте:

• Диаметр отверстий: 4-8 мм.
  • Меньший диаметр (4-5 мм) – акцент на подавление высокочастотного шума (шипение, свист).
  • Больший диаметр (6-8 мм) – лучше гасит низкочастотный гул, но требует точного расчета шага.
• Шаг отверстий: 15-30 мм.
  • Плотный шаг (15-20 мм) – усиленное подавление, особенно на малых оборотах.
  • Шаг 25-30 мм – универсальный вариант для стрита, минимизирует потерю мощности.
• Расположение: 2-4 продольных ряда в шахматном порядке по окружности трубы. Это обеспечивает равномерное рассеивание звука без локальных "прорывов".
• Площадь перфорации: 25-40% от площади сечения трубы. Превышение ведет к падению скорости потока и потере "низов" в звуке, но может усилить неприятный высокочастотный спектр.

Диаметр трубы (мм)	Оптимальный диаметр отверстий (мм)	Рекомендуемый шаг (мм)	Количество рядов
45-50	5-6	20-25	2-3
51-60	6-7	22-28	3
61-75	7-8	25-30	3-4

Важно: избегайте перфорации в зоне изгибов трубы – там возникают акустические "горячие точки". Отверстия должны быть без заусенцев (используйте лазерную или плазменную резку), иначе турбулентность усилит свист. Для глубокого подавления басов комбинируйте перфорированную трубу с камерами резонатора, заполненными базальтовой набивкой.

Заглушки выхлопных патрубков для парковки в жилой зоне

Глушители прямого потока создают высокий уровень шума на холостых оборотах, что нарушает тишину в жилых районах. Для решения проблемы применяются съёмные заглушки, устанавливаемые непосредственно в выхлопную трубу при стоянке автомобиля. Они блокируют прямой выход звуковых волн, перенаправляя газы через дополнительные камеры или поглощающие материалы.

Эффективные заглушки изготавливаются из термостойких сплавов (алюминий, нержавеющая сталь) и оснащаются уплотнительными кольцами для герметичности. Конструкция включает перфорированный сердечник с керамической ватой или базальтовым волокном, поглощающим низкочастотный гул. Важно обеспечить точное соответствие диаметру трубы – отклонение даже на 1-2 мм вызывает дребезжание и свист.

Критерии выбора и установки

• Тип крепления:
  • Резьбовые шпильки с контргайкой – для постоянного использования
  • Быстросъёмные эксцентриковые зажимы – для ежедневного монтажа
• Защита от потери: Цепи или тросики с карабином, фиксирующие заглушку на элементе подвески
• Монтажная последовательность:
  1. Прогреть выхлопную систему 2-3 минуты для расширения металла
  2. Очистить внутреннюю поверхность трубы от сажи щёткой
  3. Нанести термопасту на уплотнитель (например, Gunsonic Hi-Temp)
  4. Вставить заглушку до упора, зафиксировать крепёж

Материал набивки	Снижение шума (дБ)	Макс. температура (°C)	Срок службы
Базальтовое волокно	12-15	750	3-4 года
Керамическая вата	10-13	1000	5+ лет
Металлическая стружка	8-10	600	1-2 года

Важно: При установке на турбированные двигатели обязателен клапан сброса избыточного давления. Отсутствие клапана вызывает прорыв газов через уплотнения турбокомпрессора при запуске. Для V-образных моторов используют сдвоенные заглушки с синхронным механизмом фиксации.

Предупреждение: Не применяйте заглушки при движении – это ведёт к разрушению выхлопной системы и потере мощности. После демонтажа проверяйте отсутствие частиц поглотителя в трубе – их попадание в катализатор выводит его из строя.

Электронные клапаны звукорегулировки с дистанционным управлением

Эти устройства встраиваются в систему выхлопа и позволяют изменять сечение трубопровода по команде водителя. Клапан оснащен электроприводом, соединенным с блоком управления через проводные или беспроводные интерфейсы.

Принцип основан на перенаправлении газов: в открытом состоянии поток идет по штатному глушителю, при закрытии – через альтернативный резонатор с усиленным демпфированием. Переключение занимает доли секунды без потери мощности двигателя.

Ключевые преимущества технологии

• Динамическая адаптация: выбор режима "Тихий/Спорт" кнопкой в салоне или с брелока
• Сохранение характеристик: полное сечение магистрали в открытом положении
• Интеграция с автоэлектрикой: поддержка CAN-шины для автоматизации (срабатывание по оборотам/GPS-зонам)

Параметр	Открытый клапан	Закрытый клапан
Уровень шума	До 115 дБ (режим "Спорт")	До 95 дБ (режим "Город")
Потери мощности	≤ 2%	≤ 3%

Монтаж требует профессиональной сварки и юстировки заслонки. Критичен точный подбор диаметра клапана под сечение выхлопной трубы – ошибка вызывает турбулентность и дребезжание.

Акустические щиты в подкапотном пространстве

Акустические щиты – многослойные термостойкие материалы, монтируемые на внутреннюю поверхность капота и моторного щита. Их основная задача – блокировать распространение высокочастотного шума от прямотока и двигателя в салон автомобиля. Конструкция сочетает звукоотражающий и звукопоглощающий слои, что комплексно снижает гул и резонанс.

Эффективность напрямую зависит от правильной установки: щиты должны плотно прилегать к металлу без зазоров. Ключевые зоны покрытия – участки над выпускным коллектором, резонатором и корпусом воздушного фильтра. Для фиксации используют термостойкий клей или штатные крепления капота, избегая провисаний.

Критерии выбора и монтажа

• Материал сердцевины: базальтовая вата (выдерживает до 700°C), вспененный алюмосиликат или керамическое волокно. Минеральная вата недопустима – деградирует от вибраций.
• Защитные слои: фольга на внешней стороне (отражает тепло/звук) + полимерная мембрана внутри (защищает от влаги и масла).
• Толщина: 15-25 мм. Слишком тонкий слой (менее 10 мм) неэффективен против низкочастотного гула.
• Подготовка поверхности: обезжиривание металла и прогрев клея феном перед наклейкой. В зонах сверхвысоких температур обязательны термостойкие проставки.

Параметр	Оптимальное значение	Риск при нарушении
Рабочая температура	от -50°C до +300°C	Расплавление, возгорание
Коэффициент NRC	0.8-1.0	Снижение КПД на 40-60%
Плотность прилегания	>95% площади	Проникновение шума через щели

Важно: избегайте перекрытия вентиляционных отверстий капота. Комбинируйте щиты с вибродемпферами на внешних панелях для подавления низкочастотных колебаний. Регулярно проверяйте целостность покрытия – трещины и отслоения сводят эффект к нулю.

Кастомные насадки на выхлоп с внутренними диффузорами

Внутренний диффузор – ключевой элемент для снижения шума в прямоточных системах без критичного ухудшения продувки. Он представляет собой конусообразную или ступенчатую конструкцию, интегрированную внутрь насадки, которая плавно расширяет поток отработавших газов перед выходом в атмосферу. Эта геометрия замедляет скорость газовой струи и дробит крупные звуковые волны.

Эффективность напрямую зависит от точности расчетов угла раскрытия конуса и соотношения диаметров входного/выходного отверстий. Слишком резкое расширение создает обратные вихри и повышает сопротивление, а слишком плавное не гасит низкочастотный гул. Оптимальный угол раскрытия обычно лежит в диапазоне 7-12 градусов, а выходной диаметр диффузора должен превышать входную трубу на 15-30%.

Критерии выбора и особенности установки

При подборе или изготовлении насадки учитывают три параметра:

• Материал корпуса: нержавеющая сталь AISI 304/409 (стойкость к коррозии) или алюминизированная сталь (бюджетный вариант).
• Тип наполнителя: базальтовая вата (до +750°C) или керамическое волокно (до +1100°C) между двойными стенками для дополнительного глушения высоких частот.
• Способ крепления: хомут (для тестовых настроек) или сварка (для постоянного использования).

Монтаж требует соблюдения двух правил:

1. Диффузор должен располагаться строго соосно с выхлопной трубой – перекос провоцирует турбулентность и свист.
2. Минимальное расстояние от среза трубы до диффузора – 1.5-2 его диаметра, иначе эффект снижается.

Параметр	Низкий шум	Баланс	Макс. поток
Угол диффузора	7-8°	9-10°	11-12°
Соотношение Dвых/Dвх	1.3	1.25	1.15
Длина диффузора	≥200 мм	150-180 мм	120-140 мм

Важно: насадка с диффузором снижает громкость на 3-8 дБ в среднем диапазоне (2000-4000 об/мин), но не устраняет резонанс на низких оборотах полностью. Для комплексного результата её комбинируют с резонатором среднего объема.

Мини-резонаторы: компактное решение для снижения шума прямотока

Мини-резонаторы монтируются в разрыв выхлопной системы между коллектором и основным глушителем, обычно на место штатного катализатора или пламегасителя. Их ключевая особенность – уменьшенный диаметр (на 10-20% меньше основной трубы) и многосекционная внутренняя конструкция. Это позволяет сохранить ламинарный поток газов без критического повышения противодавления, что особенно важно для форсированных двигателей.

Принцип работы основан на многократном изменении направления выхлопных газов внутри камеры резонатора. Звуковые волны низких частот гасятся за счет интерференции – встречного отражения от перфорированных перегородок и поглощения базальтовой ватой. В отличие от прямых труб, здесь глушение достигается не за счет сопротивления, а путем преобразования акустической энергии в тепловую.

Преимущества установки мини-резонаторов

При правильном подборе и монтаже решение обеспечивает:

• Снижение громкости на 15-25% в диапазоне 90-500 Гц (основная "басовая" нагрузка)
• Минимальное влияние на мощность двигателя (потери не превышают 2-3%)
• Устранение эффекта "дребезжания" на низких оборотах
• Защиту основного глушителя от температурных перегрузок

Критически важно соблюдать пропорции: длина резонатора должна составлять не менее 30% от диаметра трубы. Для систем 76 мм оптимальна камера 250-300 мм с тремя камерами и двойным звукопоглотителем.

Технология монтажа

1. Замерьте температуру выхлопа на участке установки (не должна превышать 700°С)
2. Выберите модель с корпусом из аустенитной стали (толщина от 1.5 мм)
3. Смонтируйте с виброизолирующими прокладками, исключая контакт с кузовом
4. Обеспечьте зазор 50+ мм до элементов днища

Диаметр трубы (мм)	Рекоменд. длина (мм)	Оптимальное кол-во камер
63	200-220	2
76	250-280	3
89	300-350	4

Обязательная герметизация стыков аргонной сваркой исключает подсос воздуха – частую причину посторонних призвуков. После установки проведите тест-драйв с поэтапным выходом на максимальные обороты для выявления резонансных точек.

Компрессионные кольца для устранения дребезжания соединений

Дребезг в выхлопной системе возникает из-за вибраций и микроскопических зазоров между элементами соединений, особенно в местах стыковки труб, резонаторов или глушителей. Компрессионные кольца (противодребезгные кольца) решают проблему, заполняя эти зазоры и создавая плотный буфер между деталями.

Изготавливаются такие кольца из термостойких материалов: меди, алюминия, нержавеющей стали или композитных сплавов. При затяжке фланцевого соединения кольцо деформируется под давлением, герметизируя стык и поглощая колебания, которые вызывают дребезг. Эффективность зависит от правильного подбора размера кольца и равномерной затяжки крепежа.

Ключевые аспекты применения

• Диаметр и толщина: Кольцо должно соответствовать внутреннему диаметру трубы и полностью перекрывать зазор между фланцами.
• Установка: Замена старого кольца (при наличии) на новое. Поверхности стыка очищаются от нагара и коррозии.
• Момент затяжки: Крепеж затягивается равномерно крест-накрест с усилием, рекомендованным производителем (перетяжка разрушает кольцо).

Материал кольца	Температурный диапазон	Особенности
Медь	до +600°C	Пластичность, подходит для неровных поверхностей
Алюминий	до +450°C	Легкий, быстро "прирабатывается"
Нержавеющая сталь	до +1000°C	Долговечность, устойчивость к коррозии

После установки важно прогреть систему до рабочей температуры и проверить соединение на герметичность. При необходимости выполняется докрутка крепежа (на остывшей системе!), так как кольцо может дать усадку после первого нагрева.

Локализация вибраций через монтажные кронштейны с демпферами

Вибрации выхлопной системы – ключевой источник структурного шума, передающегося на кузов. Жёсткое крепление труб усиливает эту проблему, превращая элементы авто в резонаторы. Решение – установка кронштейнов с интегрированными демпферами, которые разрывают путь передачи колебаний.

Демпфирующие элементы изготавливаются из термостойкой резины или полиуретана, способных выдерживать нагрев выхлопа. Они работают как амортизаторы, поглощая низкочастотные колебания от двигателя и высокочастотные резонансные вибрации самой трубы до их контакта с кузовом.

Технология установки и выбор компонентов

Эффективность зависит от трёх факторов:

• Точки крепления – кронштейны обязательно монтируются на неподвижных элементах кузова (лонжеронах, усилителях пола), избегая тонкого металла
• Угол монтажа – демпфер должен работать на сжатие/сдвиг, исключая растяжение
• Жёсткость втулки – подбирается экспериментально: слишком мягкая провоцирует люфт, излишне жёсткая хуже гасит вибрации

Тип демпфера	Температурный диапазон	Рекомендуемое применение
Резина SBR	-40°C до +100°C	Участки после резонатора
Силикон	-60°C до +250°C	Ближние к двигателю секции
Полиуретан	-30°C до +120°C	Баланс долговечности/демпфирования

При монтаже критично обеспечить зазор 15-20 мм между трубой и кузовом даже при максимальном смещении системы. Фиксацию ведут через штатные точки или усиливают кузов накладными пластинами. После установки обязательна проверка на отсутствие контакта с другими элементами при разгоне/торможении.

Гибкие сильфонные вставки вместо жесткого сцепления патрубков

Жесткое соединение элементов выхлопной системы неизбежно передает вибрации двигателя на кузов, создавая гул и дребезжание. Особенно критично это проявляется в местах крепления глушителя и резонатора, где металлические патрубки стыкуются напрямую.

Сильфонные компенсаторы – гофрированные трубки из термостойкой нержавеющей стали – физически разрывают жесткую связь между секциями. Их гибкая конструкция поглощает колебания, не препятствуя свободному проходу выхлопных газов. Многослойная структура (2-3 слоя) обеспечивает прочность при сохранении эластичности.

Ключевые преимущества и особенности монтажа

Эффективность сильфонов напрямую зависит от правильной установки:

• Расположение: Монтируйте максимально близко к выпускному коллектору, где вибрации наиболее сильны. Обязательная установка перед жестким креплением кузова.
• Ориентация: Гофра должна стоять строго соосно соединяемым трубам. Перекос или изгиб под углом резко снижает ресурс и эффективность.
• Компенсация теплового расширения: При нагреве трубы удлиняются. Сильфон активно сжимается/растягивается, предотвращая деформацию и разрывы магистрали.
• Защита от провисания: Используйте штатные подвесы (сайлентблоки) рядом с сильфоном. Избыточная нагрузка от веса системы разрушит гофру.

При выборе ориентируйтесь на:

Параметр	Рекомендация
Диаметр	Точное соответствие трубам выхлопа (допуск ±1мм)
Длина	Достаточная для компенсации хода (обычно 100-250мм)
Температурный режим	Не ниже 800°C (для зоны близко к двигателю)
Количество слоев	2-3 слоя AISI 321/304 (оптимально по цене/прочности)

Качественная сильфонная вставка, смонтированная по правилам, снижает передачу низкочастотного гула на кузов на 60-80%. Это не влияет на продувку двигателя, сохраняя преимущества прямотока, но кардинально повышает акустический комфорт. Регулярно проверяйте целостность гофры и состояние подвесов – трещины или разрывы мгновенно сведут эффект к нулю.

Покрытие труб термоакустической мастикой

Термоакустическая мастика – это вязкий композитный материал на основе битума или синтетических смол с минеральными наполнителями, обладающий высокими звукопоглощающими и теплоизоляционными свойствами. При нанесении на поверхность выхлопной трубы она создает плотный, эластичный слой, эффективно гасящий структурные вибрации и резонирующие звуковые волны внутри металла.

Ключевое преимущество мастики – способность работать в экстремальных температурных условиях (до +600°C) без разрушения или отслоения. Она заполняет микронеровности металла, герметизирует возможные точки утечки газов и предотвращает "звенящий" эффект тонких стенок прямотока, преобразуя энергию колебаний в тепловую.

Технология нанесения

1. Подготовка поверхности: труба обезжиривается растворителем и зачищается до металлического блеска для адгезии.
2. Нагревание состава: мастику разогревают строительным феном до пластичного состояния (около 80°C).
3. Послойное намазывание: кистью или шпателем наносят 3-4 слоя толщиной 2-3 мм каждый с промежуточной просушкой 15 минут.
4. Финальное отверждение: после полного покрытия трубу прогревают 20-30 минут для полимеризации.

Критерий выбора мастики	Рекомендации
Температурный диапазон	От -40°C до +600°C (битумно-резиновые составы)
Толщина покрытия	Минимум 5-6 мм суммарно для эффекта
Дополнительные свойства	Антикоррозийные присадки, армирующие волокна

Важно: избегайте нанесения на гибкие гофры – мастика снижает их подвижность. Для усиления эффекта комбинируйте с внешней обмоткой базальтовой ватой или установкой резонаторов. Результат – снижение высокочастотного дребезга на 30-40% при сохранении "баса" выхлопа.

Сэндвич-панели в корпусах банок с двойными стенками

Принцип двойного корпуса с сэндвич-панелями заключается в создании многослойной преграды между источником шума и окружающей средой. Внешняя стенка банки воспринимает основную ударную нагрузку и высокочастотные вибрации, тогда как внутренний слой гасит низкочастотные резонансы.

Сердце конструкции – наполнитель между стенками, выполняющий роль звукопоглощающего буфера. Мастера используют комбинацию из базальтовой ваты, алюминизированных матов или керамического волокна, чья пористая структура эффективно рассеивает акустическую энергию за счет трения воздуха в микроскопических ячейках.

Ключевые особенности технологии

• Термоакустический барьер: Наполнитель работает одновременно как шумоизолятор и теплоизолятор, предотвращая передачу тепла от выхлопных газов на внешний корпус.
• Антивибронные перемычки: Внутренние перегородки между стенками выполняются в виде перфорированных диафрагм – они исключают жесткий контакт слоев, поглощая структурный шум.
• Динамическое демпфирование: При резонансных нагрузках разнородные материалы в "сэндвиче" (металл + минеральный наполнитель) гасят колебания за счет разницы импедансов.

Эффективность подтверждается замерами: такой корпус снижает громкость прямотока на 8-12 дБ по сравнению с монококом аналогичного объема. Критически важна герметизация стыков – даже микрощели между слоями формируют акустические "мостики", нивелируя преимущества технологии.

Влияние формы выходного среза трубы на звуковой спектр

Геометрия края трубы напрямую влияет на формирование звуковых волн: при выходе выхлопных газов в атмосферу возникают турбулентные завихрения, генерирующие широкополосный шум. Острые кромки усиливают высокочастотные составляющие (шипение, свист), тогда как скруглённые или фигурные профили смещают энергию в низкочастотный диапазон.

Конфигурация среза изменяет характер интерференции звуковых волн внутри трубы и на её срезе. Резонансные явления на кромке либо гасятся, либо усиливаются в зависимости от угла соприкосновения газового потока с воздушной средой, что напрямую определяет субъективную "жёсткость" или "мягкость" звучания.

Типы срезов и их акустические эффекты

• Прямой 90°: Максимальные турбулентность и ВЧ-компоненты. Звук резкий, с металлическим оттенком.
• Скошенный (45° или "fish tail"): Снижает ВЧ-шум на 3-5 дБ за счёт плавного расширения потока. Добавляет "хриплость" в средних частотах.
• Конический раструб: Усиливает НЧ-резонанс благодаря акустическому согласованию. Даёт "басовитое", приглушённое звучание.
• Внутренний скос (step-cut): Минимизирует вихреобразование на кромке. Снижает пиковые частоты 4-8 кГц.

Форма	Частотный акцент	Уровень шума
Прямая	ВЧ (2-8 кГц)	Максимальный
Скошенная	СЧ (800 Гц-2 кГц)	Средний
Коническая	НЧ (80-500 Гц)	Минимальный

Критичен угол сопряжения: даже при скруглении кромки радиусом 5-7 мм достигается снижение ВЧ-составляющих на 15-20%. Для точечной коррекции тембра комбинируют формы – например, внешний скос 30° с внутренней ступенькой, что дробит крупные вихри на выходе.

Замеры уровня шума в разных режимах работы двигателя

Точная оценка акустических характеристик требует фиксации показателей на ключевых рабочих режимах двигателя. Это позволяет выявить критические точки резонанса и определить частотные диапазоны, вносящие основной вклад в общий шум. Без детальных замеров любые модификации системы будут носить хаотичный характер.

Протокол измерений включает три обязательных этапа: холостой ход (800-1000 об/мин), средние обороты (2500-3500 об/мин) и режим максимальной нагрузки (4000-6000 об/мин). Замеры производятся шумомером на расстоянии 50 см от среза выхлопной трубы под углом 45°, с параллельной фиксацией вибраций датчиками на глушителе и элементах кузова.

Режим работы	Обороты (об/мин)	Целевой уровень шума (дБ)	Критичные частоты
Холостой ход	800-1000	72-78 дБ	80-120 Гц (гудение)
Средние обороты	2500-3500	85-92 дБ	180-250 Гц (резонанс)
Пиковая нагрузка	4000-6000	≤98 дБ	300-500 Гц (вой)

Методология корректных измерений

1. Использовать калиброванный шумомер класса 1 с диапазоном 30-130 дБ
2. Проводить тесты на открытом пространстве в безветренную погоду
3. Фиксировать показания при стабильной температуре выхлопа (≥70°C)
4. Дублировать замеры при разной температуре окружающей среды

Особое внимание уделите переходным режимам: плавный разгон с 2000 до 5000 об/мин за 5 секунд часто выявляет скрытые резонансы, не фиксируемые при статических замерах. Сопоставление данных с показаниями вибродатчиков позволяет точно локализовать проблемные узлы – от креплений коллектора до кронштейнов глушителя.

Периодическая диагностика прогоревших элементов системы

Регулярная проверка элементов выпускной системы на предмет прогара – обязательный этап поддержания акустического комфорта. Прогоревшие участки создают дополнительные резонансы и меняют характер выхлопа, сводя на нет усилия по шумоизоляции. Диагностику рекомендуется проводить каждые 15-20 тыс. км пробега или перед сезонной заменой глушителя.

Начинайте с визуального осмотра: следы копоти вокруг сварных швов, рыжие пятна окислов или сквозные отверстия явно указывают на проблему. Особое внимание уделите стыкам труб, резонатора и корпусу основного глушителя – эти зоны подвержены максимальным температурным нагрузкам. Обязательно проверьте крепления подвесов: разрушенные сайлентблоки усиливают вибрацию и ускоряют износ металла.

Методы выявления скрытых дефектов

При отсутствии явных повреждений используйте следующие техники:

• Акустический тест: заглушите двигатель тряпкой на 3-5 секунд при работающем моторе. Шипение или свист укажут на микротрещины.
• Мыльный раствор: нанесите на подозрительные участки при запущенном двигателе. Появление пузырей выдаёт даже мелкие разгерметизации.
• Компрессорная продувка: заглушите один конец системы, подайте воздух под давлением 1-2 атм и обработайте мыльной пеной.

Элемент	Признак прогара	Экспресс-проверка
Приёмная труба	Металлический лязг при старте	Постучать молотком – глухой звук вместо звонкого
Катализатор	Дребезжание гранул при встряске	Проверить датчики кислорода на ошибки сканером
Глушитель	Конденсат с сажей на выходе	Надавить ладонью на корпус – хруст наполнителя

Не игнорируйте косвенные симптомы: нехарактерный рокот под нагрузкой, вибрация педалей или запах выхлопа в салоне. После замены прогоревших деталей всегда проверяйте герметичность соединений тем же мыльным раствором – перекосы при монтаже провоцируют новые очаги коррозии. Помните: целостность системы на 80% определяет уровень шума прямотока.

Список источников

При подготовке материала использовались экспертные мнения и технические данные из профильных ресурсов по автомобильному тюнингу. Основное внимание уделялось практическим решениям для снижения шума спортивных выхлопных систем.

Следующие источники предоставили ключевую информацию о конструктивных особенностях, материалах и методах акустической оптимизации прямотоков:

• Технические руководства производителей компонентов выхлопных систем (резонаторов, глушителей)
• Отчеты инженеров-акустиков о шумоподавлении в автоспорте
• Специализированные форумы мастеров по изготовлению выхлопных систем (коллективный практический опыт)
• Патенты на конструкции многослойных поглотителей звука
• Сравнительные тесты материалов для набивки глушителей
• Физические принципы акустики газовых потоков (учебные пособия)

Видео: Тихая альтернатива прямотоку своими руками


• Mercedes W124 - параметры, доработки, впечатления владельцев

• КамАЗ-65206 - грузовик и его особенности

• Замена двигателя - причины, процесс, оформление
