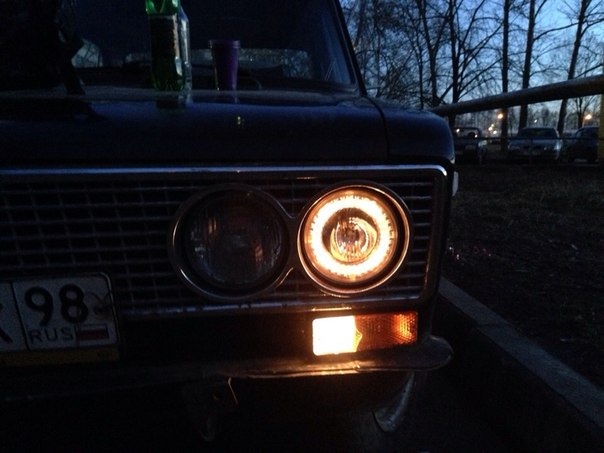

Секреты уникального образа ВАЗ-2106 с ангельскими глазками
Статья обновлена: 18.08.2025
Легендарная «шестерка» давно стала символом эпохи, но её потенциал для преображения безграничен.
Ангельские глазки – не просто тюнинг оптика, а магический акцент, преображающий взгляд автомобиля.
Установка светодиодных колец требует точности и знания нюансов, чтобы избежать типичных ошибок новичков.
Раскроем секреты интеграции ангельских глаз в штатную фару ВАЗ-2106 и создания образа, выделяющегося из потока.
Подготовка фары: разборка и очистка стеклянного корпуса
Отсоедините клеммы аккумулятора для безопасности, затем снимите фару с автомобиля, открутив крепёжные гайки в подкапотном пространстве и отсоединив разъёмы питания ламп. Аккуратно демонтируйте резиновый уплотнитель и отражатель, избегая деформации креплений – они часто становятся хрупкими от времени.
Извлеките лампы из посадочных мест, после чего приступайте к разделению корпуса: прогрейте стык стекла и пластикового основания строительным феном (≈5-7 минут по периметру), чтобы расплавить герметик. Используйте тонкую отвёртку или нож для аккуратного разведения компонентов, начиная с углов – резкие усилия недопустимы, так как стекло может треснуть.
Этапы очистки стекла
После разборки удалите остатки старого герметика лезвием или скребком, затем обезжирьте поверхности:
- Механическая обработка: убрать крупные загрязнения щёткой с мягким ворсом.
- Химическая очистка: нанести спецсредство для стёкол фар (не абразивное!), выдержать 10 минут.
- Финишная промывка: смыть остатки тёплой водой с мылом, протереть микрофиброй без ворса.
Осмотрите стекло на предмет сколов и трещин – даже мелкие дефекты приведут к запотеванию после сборки. При необходимости отполируйте внешнюю сторону пастой для стекла, используя войлочную насадку дрели на малых оборотах.
| Материал | Назначение | Альтернатива |
|---|---|---|
| Изопропиловый спирт | Обезжиривание | Уайт-спирит |
| Силиконовый герметик | Уплотнение при сборке | Термостойкий клей |
| Полироль для стекла | Устранение микроповреждений | Паста ГОИ №1 |
Перед монтажом ангельских глазок убедитесь, что внутренняя поверхность стекла абсолютно сухая – остатки влаги вызовут конденсат. Для фиксации декоративных элементов используйте термоклей, нанося его точечно на алюминиевую основу колец, избегая попадания на отражатель.
Определение схемы размещения световых колец внутри фары
Правильная схема размещения ангельских глазок напрямую влияет на равномерность свечения, отсутствие теней и визуальную гармонию. Неверное расположение колец создаст дисбаланс в светопотоке и испортит эстетику, сделав конструкцию кустарной.
Ключевые факторы при выборе схемы: диаметр колец относительно отражателя фары, глубина установки, кривизна стекла, и расстояние до лампы ближнего/дальнего света. Обязательно учитывается сохранение функциональности штатной оптики – кольца не должны перекрывать световой пучок.
Распространённые схемы компоновки
Основные варианты расположения светодиодных колец в блок-фаре ВАЗ-2106:
- Концентрическая – кольца устанавливаются одно внутри другого с выравниванием по центру отражателя. Даёт симметричный "глаз", но требует точного расчёта диаметров.
- Смещённая – кольца фиксируются со сдвигом вверх/вниз для имитации эффекта "взгляда". Акцентирует динамику, но сложна в юстировке.
- Вертикальная каскадная – 2-3 кольца монтируются вдоль вертикальной оси отражателя. Визуально удлиняет фару, подходит для узких отражателей.
| Схема | Оптимальный размер колец | Сложность монтажа |
|---|---|---|
| Концентрическая | Ø 80-100 мм (внешнее), Ø 50-60 мм (внутреннее) | Средняя |
| Смещённая | Ø 70-90 мм | Высокая |
| Вертикальная каскадная | Ø 60-80 мм | Низкая |
Важно: перед фиксацией колец проведите тестовую сборку с включенной подсветкой. Проверьте отсутствие бликов на рассеивателе и пересечения с крепёжными элементами отражателя. Используйте термоклей или прозрачные кронштейны для минимального визуального воздействия на световой поток.
Сверление технологических отверстий для проводки
Точная разметка – ключевой этап. Определите места вывода проводов для "ангельских глазок" на внутренней стороне капота, используя шаблон или маркер. Учитывайте траекторию прокладки кабеля к блоку управления, избегая зон подвижных элементов, нагрева и острых кромок. Обязательно отступите минимум 5 см от краев металла для сохранения прочности конструкции.
Применяйте дрель с регулируемыми оборотами и кернер для накернивания точек сверления. Начинайте с малого диаметра (3-4 мм), постепенно расширяя отверстие до нужного размера (обычно 8-10 мм под гофру или уплотнитель). Используйте острые металлические сверла и охлаждающую жидкость (солидол), чтобы минимизировать нагрев и заусенцы. Фиксируйте капот струбцинами, исключая вибрацию.
Критические аспекты безопасности и защиты
Обязательные действия:
- Снимите аккумуляторную клемму перед работами с проводкой
- Обработайте края отверстий антикором (цинкосодержащий грунт)
- Установите резиновые уплотнители или пластиковые втулки
Запрещено:
- Сверлить без удаления электрооборудования с тыльной стороны металла
- Оставлять незаизолированные кромки – это гарантированная коррозия
- Прокладывать кабель без защиты гофротрубкой в зоне отверстия
| Тип защиты | Диаметр отверстия | Материал |
|---|---|---|
| Резиновый уплотнитель | 8-9 мм | Термостойкая резина |
| Пластиковая втулка | 10-12 мм | Полиамид |
Фиксация колец на отражателе термостойким клеем
Обеспечьте идеальную чистоту контактных зон: обезжирьте поверхности колец и отражателя изопропиловым спиртом или ацетоном. Шероховатость металла мелкой наждачкой (P400-600) усилит адгезию. Используйте исключительно клеи с рабочей температурой от +300°C, например, Abro Steel Epoxy, WEICON High-Temperature или отечественный "Керамик" – стандартные составы расплавятся от нагрева ламп.
Нанесите минимальную каплю клея на внутренний край каждого кольца тонкой зубочисткой или иглой. Сразу прижмите элемент к отражателю на отмеченное место с равномерным усилием на 30 секунд. Излишки удалите ватной палочкой, смоченной в растворителе, пока состав не застыл. Фиксируйте кольца последовательно, избегая смещения при работе со следующими деталями.
Критические нюансы фиксации
- Контроль толщины слоя: излишки клея при нагреве могут пузыриться, создавая тени в световом пучке.
- Временной интервал: первичная полимеризация – 1 час, полное отвердение через 24 часа. Не устанавливайте фары в авто раньше срока.
- Проверка позиции: до схватывания убедитесь, что кольца не перекрывают крепежные отверстия отражателя.
| Тип клея | Термостойкость | Время схватывания |
| Эпоксидный Abro Steel | до +287°C | 5 минут |
| WEICON High-Temp | до +350°C | 8 минут |
| Клей "Керамик" | до +400°C | 15 минут |
После полимеризации обязательно прогрейте фару на 30-40 минут лампами ближнего света для проверки термоустойчивости соединения. Деформация колец или появление гари укажет на некачественный клей – потребуется демонтаж и повторная очистка поверхностей.
Монтаж и изоляция проводки от влаги и перетирания
После фиксации светодиодных элементов в фаре, приступайте к прокладке проводки через технологические отверстия корпуса. Обязательно используйте резиновые уплотнительные втулки или термоусадочные трубки диаметром на 20-30% больше сечения провода для защиты от перетирания о металлические кромки. Кабель должен лежать свободно, без натяжения, с запасом 5-7 см на вибрацию.
Участки соединений изолируйте термоусадкой с клеевым слоем, прогревая строительным феном до полной герметизации. Для группировки проводов применяйте гофротрубку ПВХ с индексом IP68, избегая соприкосновения с подвижными деталями подкапотного пространства. Особое внимание уделите месту выхода проводки из корпуса фары – здесь необходим двойной слой изоляции.
Ключевые этапы защиты проводки
- Маршрутизация: Прокладывайте трассу в штатных кабель-каналах кузова, фиксируя пластиковыми хомутами через каждые 15 см
- Гидробарьер: Обработайте все разъемы токопроводящей смазкой и наденьте силиконовые колпачки
- Защита от трения: На участках контакта с кузовом используйте самоклеящуюся поролоновую ленту
| Материал | Назначение | Критичность |
|---|---|---|
| Термоусадка с клеем (Ø 4-6 мм) | Герметизация соединений | Обязательно |
| Пластиковая гофра (IP68) | Защита пучка проводов | Рекомендовано |
| Медная токопроводящая смазка | Предотвращение окисления контактов | Желательно |
При подключении к бортовой сети обязательно устанавливайте отдельный предохранитель номиналом на 20% меньше максимального тока светодиодов. Проводку ведите через реле, подключенное к габаритным огням – это исключит просадку напряжения и перегрев штатной электропроводки. Тестовый запуск выполняйте до окончательной сборки фары, контролируя отсутствие короткого замыкания.
Пайка контактов с соблюдением полярности
Подготовьте все провода ангельских глазок, предварительно залудив их концы и соответствующие точки подключения на блоках питания или контроллерах. Убедитесь, что изоляция снята ровно настолько, чтобы обеспечить надежный контакт без риска короткого замыкания.
Жестко зафиксируйте соединяемые элементы с помощью "третьей руки" или зажимов – это предотвратит смещение во время пайки и возможный обрыв тонких жил. Нагретым паяльником (оптимально 300-350°C) коснитесь места соединения, затем быстро введите припой, добившись равномерного покрытия без шариков или наплывов.
Контроль полярности на каждом этапе
Обязательно сверяйте цветовую маркировку проводов: красный/оранжевый всегда соответствует "плюсу", черный/синий – "минусу". Используйте мультиметр в режиме прозвонки для двойной проверки цепи перед подачей напряжения.
- Пропустите провода через термоусадочные трубки до пайки.
- Соедините контакты строго по схеме: "+" диода к "+" источника, "-" к "-".
- После остывания припоя надвиньте термотрубку на место соединения и прогрейте феном.
| Ошибка полярности | Последствие |
| Перепутан "+" и "-" на одном диоде | Отказ свечения элемента |
| Обратное подключение всего модуля | Выход из строя светодиодной ленты |
| Короткое замыкание в цепи | Сгорание предохранителя/контроллера |
Изолируйте каждую спайку отдельно, даже при группировке в жгут – вибрация кузова может вызвать перетирание. Проверьте отсутствие перегрева в местах соединений при 10-минутной тестовой работе ангельских глазок на холостом ходу.
Подключение к габаритным огням через реле
Прямое подключение ангельских глазок к габаритным огням без реле создаёт избыточную нагрузку на штатную проводку, что может вызвать перегрозу контактов выключателя или расплавление изоляции. Реле выполняет роль силового посредника, обеспечивая безопасную коммутацию цепи питания светодиодных элементов.
Для реализации схемы потребуется стандартное четырёхконтактное автомобильное реле (30-87-85-86), проводка сечением 1.5 мм², термоусадка и инструмент для снятия изоляции. Источником сигнала управления выступит штатная цепь габаритных огней, а питание ангельских глазок будет осуществляться напрямую от аккумулятора через реле.
Последовательность подключения
- Определите плюсовой провод габаритов (обычно синий или коричневый) с помощью тестера при включённом зажигании
- Подключите к нему контакт №85 реле через предохранитель 5А
- Соедините контакт №86 реле с кузовом автомобиля (масса)
- Подведите к контакту №30 провод питания от плюсовой клеммы АКБ через предохранитель 10-15А
- Направьте контакт №87 реле к плюсовым проводам ангельских глазок
- Объедините минусовые выводы глазок и заведите на кузов
Контрольные параметры после монтажа:
| Показатель | Норма |
| Падение напряжения на реле | ≤ 0.2В |
| Потребляемый ток глазок | 1-2А на пару |
| Температура контактов | Не выше +50°C |
Обязательно защитите сигнальную цепь (контакт 85) отдельным предохранителем – при пробое изоляции это предотвратит выход из строя блока управления светотехникой. Изолируйте все соединения термоусадкой с последующей фиксацией пластиковыми хомутами вдали от подвижных элементов подкапотного пространства.
Тестирование подсветки перед сборкой фары
Перед финальной герметизацией корпуса фары критически важно проверить работоспособность установленной светодиодной ленты. Подключите контакты подсветки к бортовой сети автомобиля через предохранитель (рекомендуется 5А) или лабораторный блок питания с напряжением 12-14V. Убедитесь в отсутствии короткого замыкания мультиметром перед подачей тока.
При включении питания визуально оцените равномерность свечения всех сегментов ленты, отсутствие мерцающих или неработающих диодов. Проверьте плотность прилегания ленты к отражателю в местах изгибов – отслоение приведет к появлению "слепых" зон в рисунке "глаз". Зафиксируйте проблемные участки термостойким клеем.
Ключевые параметры проверки
- Цветовая температура: соответствие заявленному оттенку (холодный/теплый белый)
- Равномерность: отсутствие темных пятен и перепадов яркости
- Герметичность: изоляция мест пайки термоусадкой или компаундом
| Этап теста | Инструменты | Критерий успеха |
|---|---|---|
| Полярность подключения | Мультиметр | Стабильное свечение без инверсии |
| Тепловой режим | Термопара / ИК-термометр | Нагрев диодов ≤ 60°C за 10 минут |
| Виброустойчивость | Ручная имитация вибрации | Отсутствие прерываний свечения |
Важно: при выявлении дефектов демонтируйте ленту до застывания герметика. Проверьте целостность дорожек тестером и перепаяйте проблемные контакты с применением флюса. Повторное тестирование проводите при дневном свете для точной оценки яркости.
Герметизация фар после установки колец
После монтажа светодиодных колец ангельских глазок критически важна герметизация стыка стекла и корпуса фары. От этого зависит защита от влаги, пыли и долговечность всей конструкции. Используйте только специализированный термостойкий герметик для автомобильной оптики – обычный силикон выделяет пары, разрушающие отражающее покрытие.
Перед нанесением тщательно обезжирьте поверхности спиртом. Наносите герметик тонким непрерывным слоем по периметру посадочного места стекла. Избегайте излишков: выдавливание излишков внутрь фары при сборке загрязнит отражатель и снизит световой поток.
Технология сборки
- Совместите стекло с корпусом в течение 5 минут после нанесения герметика
- Равномерно зажмите защелки крест-накрест, начиная с верхних элементов
- Удалите выступившие излишки герметика чистой салфеткой без ворса
- Обеспечьте неподвижность фары на 12-24 часа для полной полимеризации
Контроль качества: Проведите тест на герметичность через сутки – направьте струю воды из шланга под умеренным напором на стыки фар в течение 3 минут. Появление конденсата внутри свидетельствует о нарушении технологии.
| Тип герметика | Время схватывания | Особенности |
|---|---|---|
| Черный термостойкий | 15-20 мин | Максимальная адгезия, для любых погодных условий |
| Прозрачный силиконовый | 8-10 мин | Невидим на стыке, требует аккуратного нанесения |
При последующей замене ламп избегайте резкого отрыва стекла – аккуратно поддевайте его пластиковой лопаткой по периметру. Качественная герметизация сохранит возможность демонтажа без повреждений даже после нескольких лет эксплуатации.
Настройка угла свечения и плотности кольца
Ключевой этап создания равномерного светового рисунка – точная регулировка угла падения светодиодов относительно рассеивателя. Оптимальный угол в 45° достигается смещением диодов внутри монтажных колец: при уменьшении угла свечение концентрируется у основания "ресниц", при увеличении – распределяется к внешнему краю. Неправильная настройка провоцирует появление темных секторов или пересвеченных зон.
Плотность заполнения кольца светодиодами напрямую влияет на визуальную целостность линии. Для классических колец диаметром 80 мм рекомендуется установка 12-16 SMD-элементов с шагом 5-7 мм. Увеличение количества свыше 18 единиц требует снижения мощности через резисторы, иначе проявляется эффект "пунктира" из-за перегрева чипов.
Инструменты для калибровки
- Угломерная линейка – фиксация отклонения луча
- Диодный тестер – проверка равномерности нагрузки в цепи
- Термопаста – отвод тепла при плотном монтаже
| Проблема | Причина | Решение |
| Прерывистое кольцо | Шаг диодов >8 мм | Добавить 2-4 чипа с понижающим резистором |
| Блики на фаре | Угол >60° | Загнуть ножки диодов к центру кольца |
| Потеря яркости | Перегрев чипов | Увеличить сечение проводов питания |
Варианты комбинирования цветов для уникального эффекта
Ключевой секрет выразительных "ангельских глазок" на ВАЗ-2106 – грамотное сочетание оттенков светодиодов и корпуса фар. Распространённая ошибка – выбор исключительно понравившегося цвета без учёта общего стиля автомобиля и визуального восприятия комбинации в темноте. Следует анализировать не только базовый цвет диодов, но и их температуру свечения, насыщенность, а также материал рассеивателя.
Контраст или гармония между элементами конструкции создают разные эмоции: агрессивные биколорные схемы подчеркнут спортивный характер, а монохромные градиенты добавят классической элегантности. Экспериментируйте с акцентами – например, цветное обрамление белых линз или разноцветные секции внутри одной фары радикально меняют восприятие.
Практические схемы комбинирования
Популярные сочетания для корпусов фар и диодов:
- Хромированный корпус + холодный белый/голубой: Стиль "техно", чёткие световые пучки. Подходит для машин в серебристых или синих тонах.
- Чёрный матовый корпус + красный/оранжевый: Агрессивный "адский" контраст. Эффектен на красных, чёрных или жёлтых авто.
- Затонированный корпус + фиолетовый/бирюзовый: Мистическое свечение. Требует точного подбора оттенка во избежание "дешёвого" вида.
Таблица нестандартных комбинаций для двухсекционных фар:
| Секция 1 | Секция 2 | Визуальный эффект |
|---|---|---|
| Белый 6000K | Жёлтый 3000K | Имитация ксенона + "тёплое" гало |
| Синий | Голубой (светлее) | Объёмное "ледяное" свечение |
| Красный | Оранжевый | Пламенный переход, повышает "глубину" |
Важно: При комбинировании цветов внутри фары проверяйте равномерность свечения. Разная яркость диодов или неравномерная засветка создадут эффект брака. Используйте диоды одинаковой мощности и плотности размещения в каждой зоне. Для сложных градиентов (например, синий → белый) применяйте светодиодные ленты RGB с контроллером, позволяющим тонко настроить переход.
Решение типовых проблем: запотевание и конденсат
Основной причиной запотевания ангельских глазок на ВАЗ-2106 является разница температур между герметичной полостью оптоволокна и внешней средой. При высокой влажности внутри фары или при резких перепадах температур (например, после мойки или в дождливую погоду) влага конденсируется на внутренней поверхности рассеивателя, создавая эффект "тумана".
Негерметичная установка компонентов усугубляет проблему – через микрощели в местах соединения оптоволокна с корпусом фары или ввода проводки проникает дополнительная влага. Особенно критичны зоны вокруг светодиодных модулей и уплотнителей штатных ламп, если система интегрирована в родную оптику.
Методы устранения и профилактики
Герметизация критичных узлов:
- Обработайте термостойким силиконовым герметиком (например, ABRO High-Temp RTV) места ввода оптоволокна в корпус фары
- Установите резиновые сальники на провода питания светодиодов
- Проверьте целостность штатных фарочных уплотнителей – при износе замените на новые
Снижение влажности внутри фары:
- Демонтируйте фары и прогрейте их строительным феном при температуре 50-60°C в течение 20 минут для испарения влаги
- Поместите внутрь фары влагопоглощающие пакеты силикагеля (закрепите их на двусторонний скотч в верхней зоне)
- Просверлите 2-3 дренажных отверстия диаметром 1.5 мм в нижней части корпуса (защитите их от грязи нейлоновыми сеточками)
| Симптом | Причина | Решение |
| Конденсат по контуру колец | Негерметичная посадка оптоволокна | Демонтаж, очистка и повторная герметизация эпоксидным клеем |
| Туман в центре фары | Повреждение основного уплотнителя | Замена фарочной прокладки, обработка герметиком по периметру |
| Капли воды на светодиодах | Конденсация из-за перепадов температур | Установка силикагелевых поглотителей, вентиляционные отверстия |
Важно: При прогреве фар избегайте перегрева пластикового рассеивателя – деформация ухудшит герметичность. Для проверки эффективности обработки поместите собранную фару в морозильную камеру на 30 минут после прогрева – отсутствие конденсата подтвердит успешность работ.
Эксплуатационный уход за Led-кольцами
Регулярная проверка работоспособности LED-колец - обязательная процедура. Включайте их при каждом запуске двигателя для визуального контроля равномерности свечения всех сегментов. Мерцание, потемнение отдельных участков или полное погасание кольца сигнализируют о неполадках, требующих немедленного устранения во избежание прогрессирования проблемы.
Чистота поверхности LED-колец напрямую влияет на качество светового потока и эстетику. Очищайте внешнюю сторону колец (если они открыты) при каждой мойке автомобиля мягкой, безворсовой салфеткой, смоченной в мыльном растворе или специальном средстве для пластика. Категорически избегайте абразивов, агрессивных растворителей и жестких щеток, способных оставить царапины на рассеивателе.

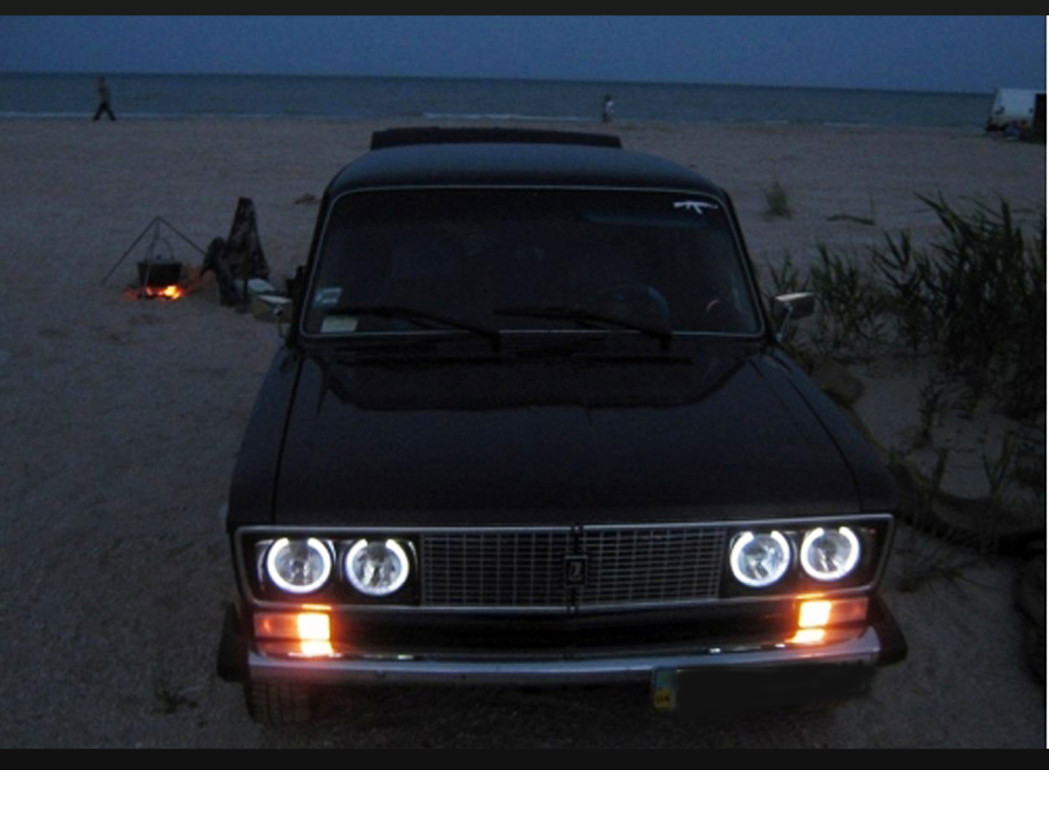

Ключевые аспекты обслуживания
- Защита от влаги: Тщательно контролируйте герметичность мест ввода проводов в корпус фары и соединений. После мойки или езды под дождем проверяйте отсутствие конденсата внутри колец. При его появлении немедленно просушите элемент и найдите источник протечки.
- Проверка электрических соединений: Раз в 3-6 месяцев осматривайте провода питания и места подключения (особенно "массу"). Убедитесь в отсутствии окисления контактов, переломов проводки или ослабления клемм. Используйте термоусадку или качественную изоленту для восстановления изоляции.
- Контроль температуры: Следите за нагревом LED-колец во время работы. Сильный перегрев может указывать на проблемы с проводкой, некачественный блок питания или выход светодиодов из строя. Обеспечьте свободную циркуляцию воздуха вокруг элементов.
При замене вышедших из строя LED-колец или отдельных компонентов (драйверов, проводов) используйте только изделия с аналогичными техническими характеристиками (напряжение, ток, мощность). Установка неподходящих компонентов создает риск перегрузки цепи, возгорания или повреждения штатной электропроводки автомобиля.
| Процедура | Периодичность | Инструменты/Материалы |
|---|---|---|
| Внешняя очистка | При каждой мойке авто | Мягкая салфетка, мыльный раствор |
| Проверка герметичности | После мойки/дождя; раз в 2 мес | Визуальный осмотр |
| Контроль контактов и проводки | Каждые 3-6 месяцев | Мультиметр (опционально) |
| Проверка работоспособности | При каждом запуске авто | Визуальный контроль |
Соблюдение этих несложных правил эксплуатации и ухода значительно продлит срок службы LED-колец "ангельские глазки", сохранит их яркость и обеспечит безупречный внешний вид вашего ВАЗ-2106. При возникновении сложных неисправностей (например, выход из строя драйвера или группы светодиодов) рекомендуется обратиться к специалистам по автосвету.
Список источников
Для глубокого изучения темы установки ангельских глазок на ВАЗ-2106 и создания уникального образа автомобиля потребовался анализ разнообразных материалов. Основное внимание уделялось практическим аспектам модернизации и дизайнерским решениям.
Источники включают специализированные технические ресурсы, руководства по тюнингу и опыт энтузиастов. Ниже представлен перечень ключевых материалов, использованных при подготовке статьи.
- Форумы автомобилистов (Drive2.ru, VAZ-Club) – разделы по тюнингу электрооборудования ВАЗ-классики, темы с фотоотчетами по установке светодиодных колец
- Журнал "За рулём" – архивные публикации о модернизации светотехники отечественных автомобилей
- Руководство по ремонту ВАЗ-2106 – официальная документация по штатной проводке и креплениям фар
- YouTube-каналы (Garage 54, Lada тюнинг) – видеоинструкции по разборке фар, подключению дополнительного освещения
- Технические стандарты ГОСТ Р 41.48-2004 – требования к светопропусканию и размещению внешних световых приборов
- Каталоги производителей светодиодного оборудования (Osram, Philips) – спецификации LED-колец и драйверов
- Книга "Тюнинг ВАЗ: от "копейки" до "классики" – главы по нестандартным решениям в оформлении передней оптики
