Съемник шаровых опор - описание и виды

Статья обновлена: 18.08.2025

Шаровая опора – критически важный элемент ходовой части автомобиля, обеспечивающий подвижное соединение рычагов подвески со ступицей колеса. Её износ напрямую влияет на безопасность и управляемость.

Для замены изношенной шаровой опоры необходим специальный инструмент – съемник. Он позволяет демонтировать опору, преодолевая высокое усилие запрессовки, без повреждения смежных деталей.

Существует несколько типов съемников, различающихся конструкцией и принципом действия. Каждый вид предназначен для конкретных условий работы и типов креплений шаровых опор.

Конструктивные особенности универсальных моделей

Универсальные съемники шаровых опор характеризуются модульной конструкцией, позволяющей адаптироваться к различным типам и размерам шарниров. Основой служит регулируемая силовая скоба с изменяемым расстоянием между захватами. Это достигается за счет пазов или телескопических элементов, обеспечивающих широкий диапазон рабочих позиций.

Ключевым компонентом является мощный центральный винт с трапецеидальной или упорной резьбой, генерирующий необходимое усилие для выпрессовки. Винт оснащается поворотной пяткой для предотвращения перекоса при контакте с пальцем шарнира. Для защиты резьбы от загрязнения часто применяются резиновые пыльники.

Отличительные элементы

Сменные насадки: комплектуются набором адаптеров (конические, чашеобразные, клиновидные) для плотного контакта с разными формами опор.
Реверсивные захваты: L-образные губы с двусторонней закалкой, переворачиваемые при износе одной стороны.
Усиленные шарниры: дополнительный подшипник скольжения между винтом и упором для снижения трения при высоких нагрузках.
Стопорные механизмы: фиксаторы-гайки или шплинты, блокирующие захваты в выбранном положении во время работы.

Типы захватов: вилочные и чашечные механизмы

Вилочные захваты конструктивно представляют собой U-образную вилку с двумя параллельными лапами. Они охватывают шарнир по бокам, фиксируя его между зубьями при затягивании центрального винта. Данный тип отличается минимальными габаритами и возможностью работы в стесненных условиях, где боковой доступ к опоре ограничен.

Чашечные захваты выполняются в виде цилиндрического стакана с внутренней резьбой или клиновыми пазами. При монтаже чаша полностью обхватывает шаровый палец по окружности, обеспечивая равномерное распределение нагрузки. Такая конструкция исключает перекосы и снижает риск повреждения пыльника при высоком демонтажном усилии.

Вилочные механизмы характеризуются:

Упрощенной конструкцией с меньшим количеством компонентов
Быстрой установкой без необходимости точной центровки
Ограниченной устойчивостью при работе с изношенными опорами
Риском соскальзывания при критических нагрузках

Чашечные механизмы отличаются:

Повышенной площадью контакта с шарниром
Стабильным удержанием детали без люфтов
Необходимостью свободного пространства над опорой
Защитой резинового пыльника от деформации

Сравнение эксплуатационных свойств

Критерий	Вилочный захват	Чашечный захват
Усилие фиксации	Точечное, сосредоточенное	Распределенное по окружности
Риск деформации пыльника	Высокий	Минимальный
Требования к пространству	Боковой доступ	Верхний доступ
Стабильность при коррозии	Средняя	Высокая

Выбор конкретного типа определяется условиями работы: вилочные захваты оптимальны для скоростного демонтажа в легкодоступных местах, тогда как чашечные гарантируют безопасное снятие проблемных опор с признаками коррозии или значительного износа.

Принцип работы гидравлических съемников

Гидравлические съемники используют несжимаемость рабочей жидкости для преобразования небольшого приложенного усилия в значительное механическое воздействие. Основой конструкции служит гидравлический цилиндр с поршнем, куда под давлением подается масло из насосного блока через шланг высокого давления.

При нагнетании жидкости ручным или ножным насосом давление в цилиндре возрастает, выталкивая поршень. Шток поршня передает линейное усилие на съемные наконечники (губки или захваты), которые зафиксированы на шаровой опоре и рычаге подвески, создавая мощную распорную силу для выпрессовки шарнира.

Ключевые этапы процесса

Фиксация съемных губок на корпусе шаровой опоры и посадочном месте в рычаге
Нагнетание масла в цилиндр через насосный узел
Создание давления, перемещающего поршень со штоком
Передача усилия через шток на распорные элементы
Выдавливание шарового пальца из гнезда
Сброс давления через клапан для возврата поршня

Особенности конструкции

Гидроцилиндр: создает основное усилие (до 20 тонн)
Ручной/ножной насос: генерирует давление в системе
Предохранительный клапан: защищает от перегрузок
Сменные адаптеры: обеспечивают универсальность

Преимущество	Принцип реализации
Высокое усилие	Гидравлическое усиление давления
Контролируемое воздействие	Плавное наращивание давления
Минимум физических усилий	Рычажный/педальный привод насоса

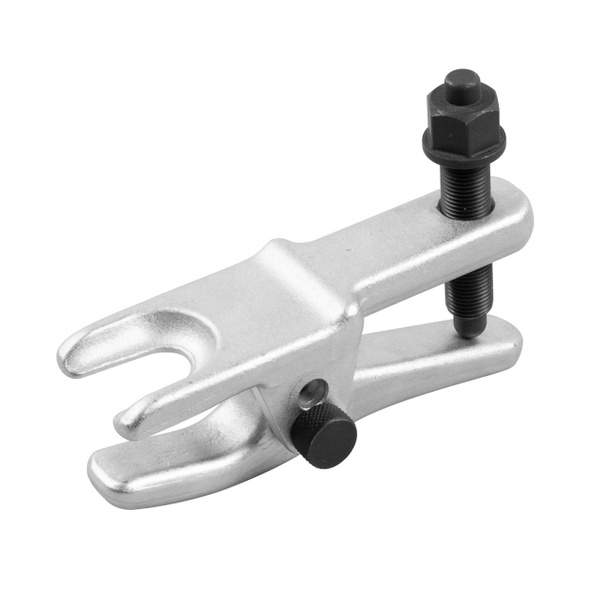

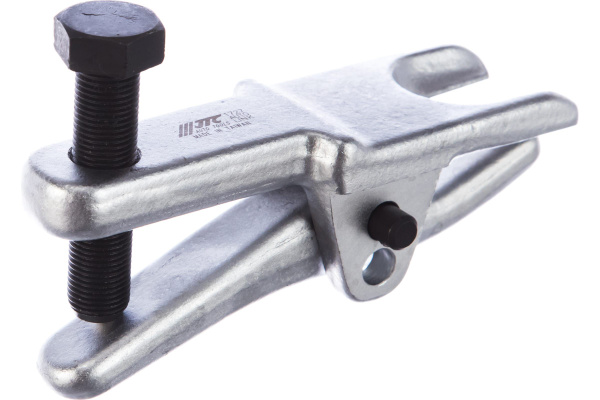

Эксплуатация механических съемников с резьбой

Перед началом работ очистите резьбовые соединения шаровой опоры и съемника от грязи, ржавчины и старой смазки. Обильная обработка резьбы графитовой смазкой или WD-40 обязательна – это предотвратит заклинивание и срыв витков. Убедитесь, что опорная пятка съемника плотно упирается в посадочное место узла, а центральный шпиндель точно совмещен с пальцем шаровой опоры. Перекосы при установке недопустимы.

Затяжку резьбового шпинделя производите равномерными усилиями, используя комбинированный ключ или головку с воротком. При возникновении повышенного сопротивления сделайте несколько легких ударов молотком по корпусу съемника – это помогает преодолеть "прикипание" пальца. Контролируйте усилие: чрезмерная затяжка может привести к деформации корпуса съемника или срыву резьбы. Если опора не снимается после разумного приложения силы, прекратите работу и проверьте корректность подбора инструмента.

Ключевые правила и процедуры

Этапы демонтажа:
- Наденьте съемник на палец опоры и зафиксируйте гайкой
- Затягивайте шпиндель до появления характерного щелчка
- Ослабьте механизм и проверьте подвижность узла
- Повторяйте цикл до полного выпрессовки пальца

Типовые проблемы:

Заклинивание резьбы	Прогрейте соединение строительным феном
Проскальзывание губок	Проверьте износ насечки, замените насадки
Деформация корпуса	Немедленно прекратите использование инструмента

После демонтажа тщательно очистите все компоненты съемника металлической щеткой. Особое внимание уделите резьбовым частям – остатки металлической стружки приведут к заеданию в дальнейшем. Храните инструмент в сухом месте, предварительно обработав антикоррозийной смазкой. Регулярно проверяйте состояние резьбы и опорных поверхностей: выработка более 0,5 мм на губках или трещины на корпусе требуют замены комплектующих.

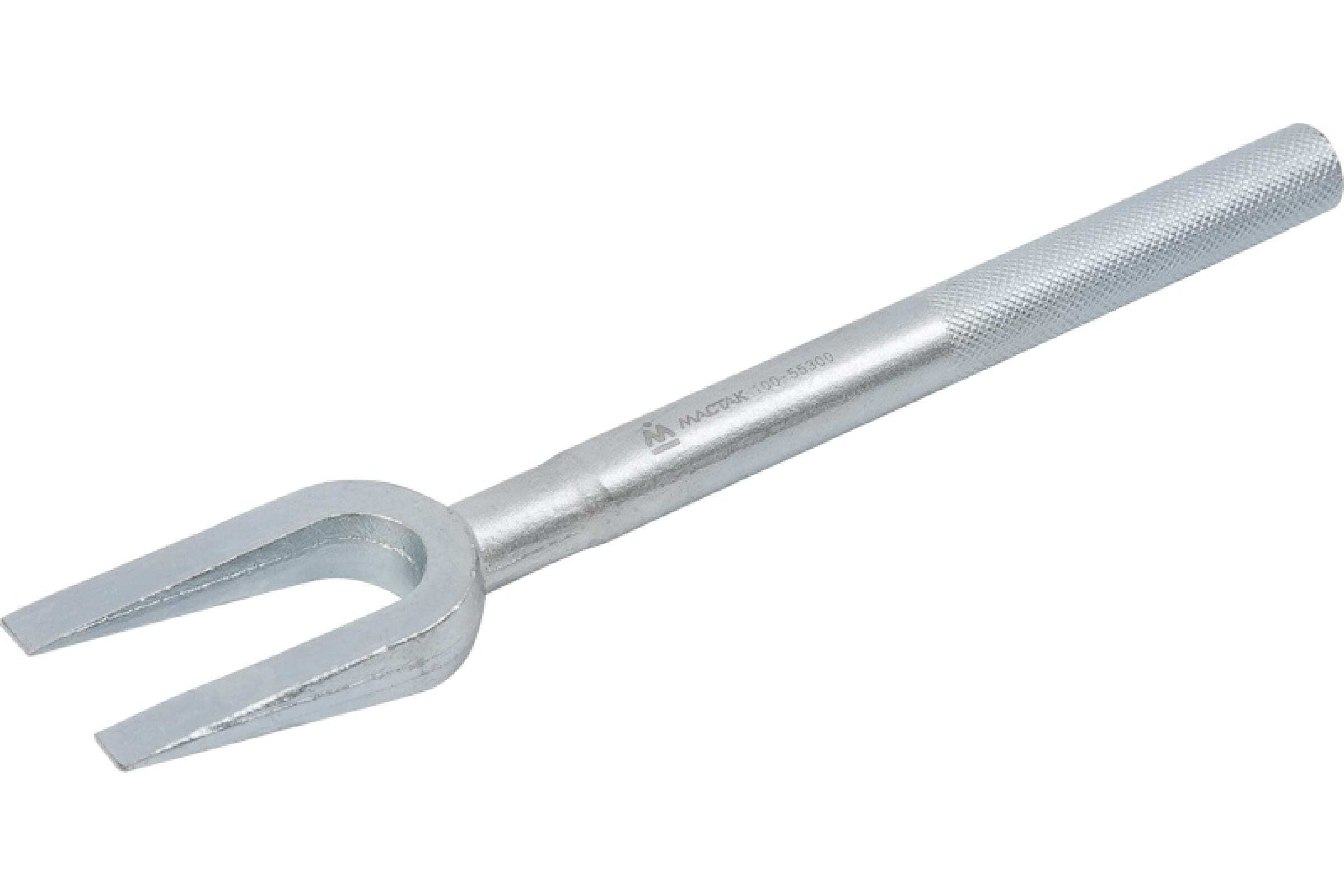

Преимущества клиновых моделей для демонтажа

Клиновые съемники обеспечивают высокую концентрацию усилия в точке контакта с проушиной шаровой опоры. Этот принцип позволяет эффективно разъединять даже сильно прикипевшие соединения без деформации посадочных мест.

Конструкция клина гарантирует прямолинейное приложение силы вдоль оси шпильки, исключая перекосы. Это минимизирует риск повреждения резьбовых частей и защитных чехлов шарнира при интенсивных нагрузках.

Ключевые эксплуатационные достоинства

Простота применения – не требует дополнительных приспособлений: установка клина между проушинами с последующим ударом кувалдой обеспечивает мгновенный съем
Универсальность – адаптируются к разным размерам проушин за счет регулируемого угла раскрытия клина
Ремонтопригодность – цельнометаллический корпус выдерживает многократные ударные нагрузки, поврежденные грани легко восстанавливаются шлифовкой
Экономия времени – демонтаж занимает 10-30 секунд против 5-15 минут при использовании винтовых аналогов

Важно: для предотвращения соскальзывания клина рекомендуется использовать фиксирующие штифты или контролировать угол удара. При работе с хрупкими сплавами (алюминиевые рычаги) силу удара следует дозировать во избежание сколов.

Параметр	Клиновой съемник	Гидравлический аналог
Время демонтажа	5-30 сек	1-3 мин
Рабочее усилие	Ударное (до 15 тн)	Давление (до 10 тн)
Вес конструкции	0.8-3.5 кг	4.5-12 кг

Критерии выбора съемника по размеру шарнира

Правильный подбор габаритов съемника относительно диаметра шарового шарнира исключает риск повреждения резьбовых соединений и корпуса опоры. Несоответствие размеров приводит к деформации пыльника, срыву граней и неполному выпрессовыванию детали, что увеличивает трудоемкость работ.

Диаметр шаровой головки – ключевой параметр при выборе инструмента, который варьируется от 10 до 80 мм в зависимости от модели авто и производителя запчастей. Замеры выполняются штангенциркулем по наружной поверхности шарнира после демонтажа защитного колпака.

Основные параметры выбора

Точный диаметр шарнира: определяет размер чаши/вилки съемника. Погрешность более 2 мм делает инструмент непригодным
Рабочий диапазон захвата: универсальные модели с регулируемыми губками должны перекрывать минимум 3 смежных типоразмера
Глубина чаши: обязана превышать высоту шаровой головки на 15-20% для полного обхвата
Тип конструкции:
- Вилкообразные – для труднодоступных мест
- Чашечные – для стандартных опор
- Комбинированные – с набором адаптеров

Диаметр шарнира (мм)	Рекомендуемый тип съемника	Допустимый диапазон (мм)
10-25	Малогабаритный вилочный	±1.5
26-45	Чашечный с винтовым приводом	±2
46-80	Гидравлический с адаптерами	±3

Важно: Для иномарок старше 10 лет учитывайте возможную деформацию шарнира – выбирайте съемник с запасом по диапазону на 5-7%. При работе с универсальным инструментом проверяйте параллельность губок перед приложением усилия.

Порядок демонтажа нижней шаровой опоры

Обеспечьте безопасность: установите автомобиль на ровную площадку, затяните ручной тормоз, подложите противооткатные упоры под задние колеса. Поддомкратьте переднюю часть, снимите колесо с нужной стороны и установите автомобиль на надежную опору (козлы). Никогда не работайте только под домкратом.

Подготовьте инструменты: съемник для шаровых опор (типа "вилка", гидравлический или резьбовой), набор гаечных ключей и головок, молоток, монтировку, WD-40 для обработки прикипевших соединений. Убедитесь в исправности съемника – трещины или деформация недопустимы.

Пошаговый процесс демонтажа

Открутите гайку шарового пальца:
- Обработайте резьбу и грани гайки WD-40 при сильной коррозии
- Сорвите контргайку ключом, придерживая палец опоры шестигранником
- Открутите гайку на 3-4 оборота, но не снимайте полностью
Установите съемник:
- Для вилочного съемника: вбейте клин между поворотным кулаком и рычагом
- Для резьбового: заведите лапы за проушину кулака, центральный шпиндель уприте в торец пальца
- Для гидравлического: зафиксируйте захваты на пальце и корпусе опоры
Выпрессовка пальца:
- Плавно затягивайте центральный болт съемника/нагнетайте давление
- При сопротивлении: аккуратно постучите молотком по корпусу проушины кулака
- При характерном щелчке прекратите давление – палец вышел из конуса
Снятие опоры:
- Полностью открутите и снимите гайку пальца
- Отсоедините шаровую от поворотного кулака, потянув рычаг вниз
- Выкрутите болты крепления опоры к рычагу подвески
- Извлеките опору, при необходимости используя монтировку

Важно: Перед установкой новой опоры очистите посадочные места от грязи и ржавчины. Затяжку новой гайки пальца производите только под нагрузкой (автомобиль на колесах). Используйте динамометрический ключ для соблюдения момента затяжки, указанного производителем.

Технология снятия верхней шаровой опоры

Перед началом работ автомобиль устанавливается на ровную площадку, фиксируется стояночным тормозом и подклинивается противооткатными башмаками. Демонтируется колесо с необходимой стороны, после чего снимается защитный колпачок верхней шаровой опоры и ослабляется гайка крепления шпильки к поворотному кулаку. Полный откручивание гайки на этом этапе не допускается во избежание резкого разъединения деталей.

Подвеска разгружается путём поднятия автомобиля домкратом под нижним рычагом до отрыва колеса от поверхности. Это обеспечивает доступ к крепежу и снижает усилие при демонтаже. Поворотный кулак аккуратно отводится в сторону для создания зазора между шаровой опорой и посадочным местом. Важно избегать резких ударов по шарниру, способных повредить смежные узлы.

Этапы демонтажа с использованием съемника

Фиксация съемника: Установите лапы гидравлического или клинового съемника на корпус шаровой опоры и поворотный кулак так, чтобы резьбовой шток упирался в шпильку.
Создание давления: Плавно затягивайте центральный винт/шток инструмента, контролируя равномерность распределения усилия. При работе с клиновым съемником наносите точные удары кувалдой по корпусу клина.
Контроль выпрессовки: Прекратите воздействие при появлении характерного щелчка – сигнала о разъединении конуса шпильки из гнезда. Не допускайте перекоса инструмента!
Извлечение узла: Окончательно выкрутите крепежную гайку, отсоедините поворотный кулак от шаровой опоры и извлеките её из посадочного отверстия рычага.

После демонтажа обязательно очистите посадочное гнездо в рычаге от грязи и коррозии. Проверьте состояние резьбы на шпильке и целостность пыльника новой опоры перед установкой. Затяжку крепежных элементов производите с моментом, указанным производителем автомобиля.

Обзор профессиональных наборов съемников

Профессиональные наборы съемников для шаровых опор отличаются от любительских комплектов расширенной комплектацией, повышенной прочностью материалов и точностью изготовления. Они рассчитаны на интенсивное использование в условиях автосервиса, обеспечивая надежный захват элементов даже при сильной коррозии или деформации.

Такие комплекты включают универсальные и специализированные съемники, охватывающие широкий спектр моделей автомобилей. Ключевыми преимуществами являются ударопрочные сплавы (часто хромованадиевая сталь), антикоррозийные покрытия, эргономичные удлиненные рукоятки и продуманные системы фиксации для исключения соскальзывания.

Распространенные типы профессиональных наборов

Гидравлические комплекты: Используют давление масла для плавного демонтажа прикипевших опор. Оснащены ручным насосом и адаптерами под разные типы шарниров.
Клиновые системы: Включают разборные клинья с регулируемым углом раскрытия для работы в стесненных условиях.
Комбинированные наборы: Содержат захваты вилки/клещи, съемники чашечного типа и резьбовые штоки для комплексного решения задач.

Бренд	Особенности	Типовой состав
Jonnesway	Термообработанная сталь, хромирование	12-24 элемента, адаптеры под иномарки
Force	Усиленные шарниры, вакуумная закалка	Гидравлический пресс + 8 насадок
Kukko	Запатентованная система Multi-Grip	Сменные губки, клинья 3 размеров

Проверьте совместимость набора с марками автомобилей, указанными в документации.
Убедитесь в наличии защитных колпачков для резьбовых частей и футляра для хранения.
Отдавайте предпочтение наборам с возможностью докупки отдельных изношенных элементов.

Правила безопасности при использовании инструмента

Работа со съемником для шаровых опор требует строгого соблюдения мер предосторожности из-за высоких механических нагрузок и риска травм отлетающими деталями. Пренебрежение правилами может привести к поломке инструмента, повреждению узлов автомобиля или серьезным физическим увечьям.

Перед началом работ убедитесь в исправности съемника: проверьте отсутствие трещин, деформации резьбы и надежность фиксации всех элементов. Используйте только инструмент, соответствующий размеру и типу шаровой опоры – применение неподходящих моделей создает аварийную ситуацию.

Ключевые требования

Защитная экипировка: Обязательно используйте защитные очки и перчатки из ударопрочного материала. Дополнительно наденьте спецобувь со стальным носком.
Стабильное положение: Установите автомобиль на ровную твердую поверхность, зафиксируйте колеса противооткатными упорами и поднимите нужную часть домкратом с подпоркой.
Контроль усилия: Избегайте чрезмерных ударных нагрузок при затяжке – это провоцирует срыв резьбы. Применяйте динамометрический ключ в соответствии с техническими требованиями съемника.

Опасность	Мера предотвращения
Отскок съемника при соскальзывании	Направляйте инструмент строго вдоль оси шарнира, не допуская перекоса
Разлет осколков при разрушении опоры	Накройте узел плотной ветошью, не стойте напротив зоны распрессовки
Падение автомобиля	Никогда не работайте под машиной без страховочных стоек

Перед установкой съемника очистите резьбовые соединения шаровой опоры от грязи.
Контролируйте усилие при закручивании – резкий срыв шарнира создает импульсную отдачу.
После отсоединения опоры плавно ослабьте давление, избегая резкого раскрытия механизма съемника.

Уход и обслуживание съемного оборудования

Регулярная очистка съемника после каждого применения – обязательное требование. Удаляйте грязь, металлическую стружку и остатки смазочных материалов щеткой с жесткой щетиной и ветошью. Особое внимание уделяйте резьбовым соединениям и подвижным элементам (винтам, захватам, шарнирам), где накопление отложений приводит к заеданию и ускоренному износу. Промывка в керосине или уайт-спирите эффективно растворяет застарелые загрязнения и смазочно-технические жидкости.

Своевременная смазка критически важна для сохранения функциональности и плавности хода инструмента. После очистки нанесите тонкий слой консистентной смазки (например, Литол-24) на все трущиеся поверхности, резьбу винтов, шарниры и оси захватов. Избегайте избыточного нанесения, притягивающего абразивные частицы. Для хранящегося оборудования периодически проворачивайте винты и шарниры, чтобы смазка распределилась и предотвратила коррозию.

Контроль состояния и безопасность

Перед каждым использованием проводите визуальный и функциональный осмотр:

Резьба: Проверяйте на отсутствие забоин, сколов, смятия витков и признаков срыва. Заедание или люфт винта – сигнал к замене.
Корпус и захваты: Ищите трещины, глубокие задиры, значительную деформацию (особенно в местах изгиба или под сварными швами).
Шарниры и оси: Убедитесь в отсутствии чрезмерного люфта, заклинивания или деформации соединительных пальцев.
Опорные поверхности: Контролируйте износ "пяток" и губок, контактирующих с опорой.

Запрещается использовать инструмент при выявлении:

Трещин или деформации силовых элементов.
Сильного износа или повреждения резьбы ведущего винта/гайки.
Значительного износа или сколов на рабочих губках/захватах.
Заклинивания механизма, не устраняемого очисткой и смазкой.

Правила хранения: Храните съемник в сухом месте, защищенном от влаги и агрессивных сред. Предпочтительно использовать заводскую упаковку или прочный чехол для предотвращения механических повреждений и попадания пыли. Располагайте инструмент так, чтобы исключить нагрузку на винт и захваты.

Периодичность	Действие	Материалы/Инструменты
После КАЖДОГО использования	Механическая очистка, протирка, смазка трущихся частей	Щетка, ветошь, консистентная смазка
Перед КАЖДЫМ использованием	Визуальный осмотр на дефекты, проверка хода механизма	-
При длительном хранении (1 раз в 3-6 мес)	Контрольная смазка, проворачивание механизмов	Консистентная смазка, ветошь
При сильном загрязнении/попадании агрессивных жидкостей	Промывка в растворителе	Керосин, уайт-спирит

Использование деформированного или поврежденного съемника создает риск травмы оператора, порчи снимаемой детали и необратимого выхода инструмента из строя. Заменяйте изношенные компоненты (винты, гайки, пальцы) только на оригинальные или рекомендованные производителем. Не применяйте ударные инструменты (молотки, кувалды) для приведения съемника в действие – это нарушает технологию и повреждает механизм.

Список источников

При подготовке материала о съемниках шаровых опор использовались авторитетные технические источники, гарантирующие точность описания конструктивных особенностей и классификации инструментов. Акцент делался на специализированную литературу по автомобильному сервису и документацию производителей специнструмента.

Ключевыми источниками выступили учебные пособия по ремонту ходовой части, каталоги ведущих брендов автоинструмента, нормативная документация ГОСТ, а также профильные технические издания для автомехаников. Это обеспечило достоверность информации о принципах работы и разновидностях съемников.

ГОСТ Р 52781-2007 - Инструмент монтажный для ремонта автомобилей. Общие технические условия
Синельников А. Ф. - Автослесарь: устройство, техническое обслуживание и ремонт автомобилей. Учебное пособие
Каталог специнструмента - ООО "ПрофиИнструмент" (2023 г.)
Технический справочник автомеханика - Под ред. Васильева Ю.С.
Журнал "Автосервис: практика и технологии" - Статья "Инструмент для демонтажа элементов подвески" №5, 2021
Руководство по ремонту Lada Granta - Официальное издание АО "АвтоВАЗ"
Jonnesway Tool Catalog - Professional Automotive Tools (Global Edition)
Материалы учебного центра НИИАТ - Модуль "Ремонт передней подвески"
