Шаровая опора Рено Логан / Лада Ларгус - особенности и замена

Статья обновлена: 18.08.2025

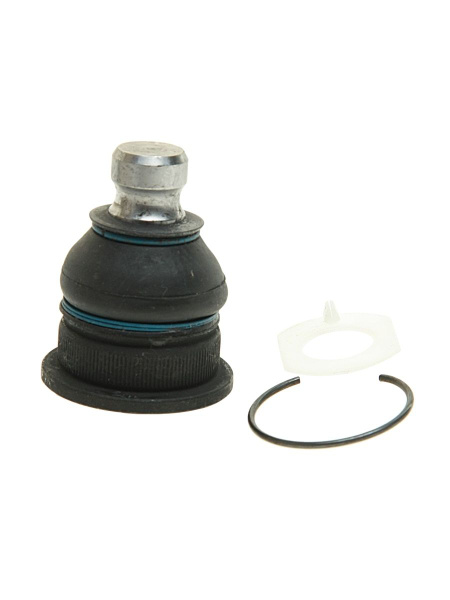

Шаровая опора – критически важный элемент передней подвески автомобиля. Она обеспечивает подвижное соединение ступицы колеса с рычагом, позволяя колесу поворачиваться и перемещаться вертикально при сохранении устойчивости.

Рено Логан первого поколения и Лада Ларгус используют схожие шаровые опоры благодаря единой платформе B0. Эта конструктивная общность определяет идентичные подходы к диагностике неисправностей и процедуре замены узла на обеих моделях.

Своевременная диагностика и замена изношенной шаровой опоры напрямую влияет на безопасность движения. Люфт или разрушение этого узла приводят к уводу автомобиля с траектории и потере управления.

Роль шаровой опоры в подвеске

Шаровая опора выполняет критически важную функцию в передней подвеске, обеспечивая подвижное соединение ступицы колеса с рычагом. Она воспринимает разнонаправленные нагрузки: вертикальные при наезде на неровности, боковые в поворотах и продольные при разгоне/торможении. Конструктивно представляет собой шарнир, где металлический палец с шарообразным наконечником перемещается внутри износостойкого полимерного вкладыша, защищенного пыльником.

В моделях Renault Logan и Lada Largus применяется нижняя шаровая опора, интегрированная в рычаг подвески. Особенность конструкции – необходимость замены всего рычага в сборе при выходе шарнира из строя. Такая схема повышает жесткость узла, но удорожает обслуживание. Исправная опора гарантирует точное позиционирование колеса, отсутствие вибраций на руле и равномерный износ шин.

Ключевые функции в подвеске:

• Поддержание стабильности колеса в горизонтальной плоскости при вертикальном ходе подвески
• Передача усилий от колеса на элементы подвески без люфтов
• Обеспечение поворота ступицы при изменении направления движения (совместно с рулевой тягой)
• Компенсация ударных нагрузок от дорожного покрытия

Параметр	Значение для Logan/Largus
Расположение	Нижнее (на рычаге подвески)
Тип конструкции	Неразборная (с заменой рычага)
Ресурс	60-100 тыс. км (зависит от дорожных условий)
Признаки износа	Стук на кочках, увод автомобиля при торможении, неравномерный износ шин

Признаки износа шаровой опоры

Шаровая опора – критически важный элемент подвески, обеспечивающий подвижное соединение ступицы колеса с рычагом. Нарушение ее целостности приводит к ухудшению управляемости и создает аварийную ситуацию.

Своевременное выявление неисправности предотвращает опасные последствия. Основные симптомы износа шаровых опор на Рено Логан и Lada Largus:

• Характерный стук в подвеске при проезде неровностей, особенно на малой скорости. Звук локализуется в районе передних колес.
• Скрежет или скрип при повороте руля на месте или во время маневров.
• Вибрация рулевого колеса, усиливающаяся при разгоне или движении по ухабистой дороге.
• Неравномерный износ протектора на внутренней кромке передних шин.
• Увод автомобиля в сторону при торможении или наборе скорости.
• Люфт при раскачивании колеса – при вывешенном колесе руками проверяют вертикальный свободный ход (3-6 мм – критический показатель).

Проверка монтировкой: приложив лом между рычагом и поворотным кулаком, определяют наличие люфта. Появление заметного свободного хода подтверждает неисправность.

Игнорирование симптомов приводит к разрушению шарнира с риском отрыва колеса. Первые признаки требуют немедленной диагностики и замены парой для сохранения симметрии ходовых характеристик.

Характерные стуки при неисправности

Стук шаровой опоры на Renault Logan и Lada Largus проявляется при движении по неровностям: ямам, «лежачим полицейским» или рельсам. Звук возникает в передней подвеске синхронно с ударами колес о препятствия и хорошо передается на кузов.

На ранних стадиях износа стук может быть еле слышным и возникать только на высокой скорости или при резком маневре. По мере разрушения шарнира звук усиливается, появляется при движении по мелким кочкам и даже на ровной дороге из-за люфта в соединении.

Диагностические признаки

Отличительные особенности звука:

• Сухой металлический стук ("костяной" оттенок), напоминающий удары молотком по наковальне
• Короткие отрывистые щелчки при раскачивании авто вбок на месте (требуется усилие 2-х человек)
• Усиление при торможении или прохождении поворотов из-за увеличения нагрузки на опору

Поведенческие симптомы:

1. Стук исчезает при прямолинейном движении по идеально ровному покрытию
2. Звук локализуется в районе колесных арок (для проверки можно проехать вдоль бордюра – стук эхом отразится от препятствия)
3. Появление вибрации на рулевом колесе при разгоне до 60-70 км/ч

Как проверить люфт шаровой опоры

Надёжнее всего проверять люфт на поднятом автомобиле. Зафиксируйте машину на домкрате с упором на страховочную стойку, снимите колесо. Возьмитесь одной рукой за верх и низ поворотного кулака, второй рукой – за саму шаровую опору. Резко дергайте деталь в вертикальной плоскости: стук или ощутимый люфт укажут на неисправность.

Второй способ – диагностика под нагрузкой. Установите автомобиль на ровную площадку, включите ручной тормоз. Попросите помощника резко покачать руль влево-вправо. В это время приложите руку к корпусу шаровой опоры или месту её крепления к рычагу. Вибрации или глухие удары под пальцами свидетельствуют о критическом износе.

Дополнительные методы проверки

• С монтировкой: Вставьте лом между рычагом и поворотным кулаком. Создайте рычагом усилие вверх-вниз – свободный ход шара виден визуально.
• Контроль состояния пыльника: Разорванный или сползший пыльник гарантирует скорый выход опоры из строя из-за попадания грязи.
• Оценка при движении: Характерные признаки износа – глухой стук на мелких кочках и "плавание" передней оси при разгоне/торможении.

Тип проверки	Критерий неисправности
Ручной метод (на весу)	Ощутимый люфт или стук в шарнире
Диагностика под нагрузкой	Вибрации/удары при вращении руля
Монтировка	Видимое смещение пальца в корпусе

Диагностика пальца на предмет заклинивания

Поднимите автомобиль на подъемнике или домкрате, обеспечив свободное вращение колеса. Попросите помощника энергично покачать рулевое колесо влево-вправо (при запущенном двигателе или с отсоединенным наконечником рулевой тяги). Внимательно наблюдайте за пальцем шаровой опоры через технологический лючок в поворотном кулаке или снизу при вывешенном колесе.

Используйте монтировку, вставленную между рычагом подвески и поворотным кулаком. Создайте рычагом переменное усилие в вертикальной плоскости, пытаясь расшевелить палец. Заклинивший элемент будет двигаться рывками или не реагировать на прилагаемую силу при сохранении люфта в других направлениях.

Критерии оценки состояния пальца

• Норма: плавное вращение пальца в гнезде при повороте руля, отсутствие заеданий при раскачивании монтировкой
• Начальная стадия заклинивания: появление "мертвых зон" при повороте, локальное сопротивление движению рычага
• Критическое заклинивание: полная блокировка вращения пальца при сохранении вертикального люфта, визуально заметная деформация пыльника

Метод проверки	Признак заклинивания	Риски при игнорировании
Раскачивание рулем	Прерывистое движение узла, щелчки при смене направления	Разрушение посадочного гнезда, отрыв рычага
Продавливание монтировкой	Заедание в крайних положениях, "залипание"	Потеря управления колесом в повороте
Визуальный осмотр	Перекос пальца, трещины на корпусе, выдавленная смазка	Обрыв шпильки крепления шаровой к рычагу

Важно: диагностику проводите только при снятой осевой нагрузке! Проверка на заклинивание под весом автомобиля неэффективна – дефект проявляется исключительно при работе пальца на скручивание.

Особенности шаровых опор Рено Логан 1 поколения

Конструкция шаровой опоры на первом поколении Рено Логан (Sedan/Kangoо, выпуска до рестайлинга) обладает рядом специфических черт, отличающих ее от многих других моделей. Она интегрирована в нижний рычаг передней подвески, выполняя функцию не только шарнира, но и точки крепления рычага к подрамнику через сайлентблоки.

Это означает, что шаровая опора Logan 1 не является отдельным съемным узлом, который можно просто выпрессовать и заменить. Сам корпус шаровой опоры запрессован непосредственно в проушины нижнего рычага, а ее палец соединен с поворотным кулаком.

Ключевые конструктивные и эксплуатационные особенности

Интегрированная конструкция: Шаровая опора неотделима от нижнего рычага подвески в сборе. Замена изношенной шаровой подразумевает замену всего рычага в сборе с уже установленной в него новой опорой и новыми сайлентблоками.

Крепление рычага через сайлентблоки шаровой: К корпусу шаровой опоры привулканизированы два резинометаллических сайлентблока. Именно через эти сайлентблоки и болты, проходящие через их втулки, рычаг крепится к подрамнику автомобиля. Эта особенность критична для правильной установки и затяжки.

Типичные проблемы и признаки износа:

• Люфт пальца: Классический стук или глухой цокающий звук со стороны передних колес при проезде неровностей, особенно на малой скорости.
• Износ сайлентблоков: Приводит к нарушению развала колес (визуально заметно по неправильному положению колеса в арке), уводу автомобиля в сторону при движении, неравномерному износу протектора шин.
• Разрыв пыльника: Ускоренный износ шарового шарнира из-за попадания грязи и влаги, что в итоге приводит к люфту и стуку.

Совместимость с Lada Largus: Передняя подвеска Lada Largus (особенно ранних выпусков) практически идентична подвеске Рено Логан 1 поколения. Поэтому нижние рычаги в сборе с шаровыми опорами и сайлентблоками для Logan 1 и Largus полностью взаимозаменяемы.

Важные нюансы при замене:

1. Обязательная замена парой: Настоятельно рекомендуется менять рычаги с шарнирами одновременно на обеих сторонах оси, даже если стучит только одна.
2. Контроль геометрии подвески: После замены рычагов в сборе обязательна процедура регулировки углов установки колес (развал-схождение). Изменение положения рычагов неизбежно сбивает настройки.
3. Качество запчастей: При выборе рычагов в сборе критично отдавать предпочтение проверенным производителям (оригинал, TRW, Sidem, Lemforder, AvtoVAZAGAT). Дешевые аналоги часто имеют недолгий ресурс сайлентблоков или самой шаровой.
4. Момент затяжки: Крайне важно затягивать болты крепления рычага к подрамнику (проходящие через сайлентблоки) с правильным моментом, указанным в руководстве по ремонту, и только под нагрузкой (автомобиль должен стоять колесами на земле или на подставках, имитирующих положение "на колесах"). Нарушение этого правила приводит к преждевременному разрушению сайлентблоков.

Аспект	Особенность для Logan 1	Примечание
Конструкция	Интегрирована в нижний рычаг	Замена только рычагом в сборе
Крепление рычага	Через сайлентблоки корпуса шаровой	Критична правильная затяжка под нагрузкой
Совместимость	Полная с Lada Largus	Одинаковые рычаги в сборе
Последствия замены	Обязательна регулировка развал-схождения	Из-за изменения положения рычага

Отличия шаровых опор Lada Largus и Renault Logan II поколения

Конструктивно шаровые опоры Lada Largus и Renault Logan второго поколения (B0 platform) выполняют идентичную функцию, обеспечивая подвижное соединение стойки амортизатора (поворотного кулака) с рычагом подвески. Основное различие кроется в способе их крепления к рычагу.

Это отличие напрямую влияет на взаимозаменяемость деталей и требует внимания при подборе запчастей для ремонта. Несмотря на схожесть визуально, установить шаровую опору, предназначенную для одной модели, на подвеску другой без замены рычага невозможно.

Ключевые отличия

Основные различия между шаровыми опорами Lada Largus и Renault Logan II (B0):

• Тип крепления к рычагу:
  • Lada Largus: Использует трехболтовое крепление. Опора имеет три проушины, через которые она притягивается болтами к верхней поверхности рычага подвески.
  • Renault Logan II (B0): Использует четырехболтовое крепление. Опора крепится четырьмя болтами, проходящими вертикально через специальные отверстия в рычаге в саму корпус шаровой опоры.
• Конструкция пальца и резьбы: Конструкция шарового пальца и резьбы (под гайку крепления к поворотному кулаку) у обоих типов опор практически идентична и взаимозаменяема в этом узле. Отличие именно в корпусе и способе фиксации на рычаге.
• Взаимозаменяемость:
  • Не являются взаимозаменяемыми напрямую. Шаровая от Largus не подойдет на Logan II и наоборот из-за кардинально разного крепления к рычагу.
  • Замена шаровой опоры на одной модели не требует замены рычага подвески на рычаг от другой модели.
• Подбор запчастей: При покупке новой шаровой опоры критически важно указывать конкретную модель автомобиля (Lada Largus или Renault Logan II) и год выпуска. Покупка по артикулу старой опоры или по VIN-коду автомобиля – наиболее надежные способы избежать ошибки.

Характеристика	Lada Largus	Renault Logan II (B0)
Крепление к рычагу	Трехболтовое (горизонтальное)	Четырехболтовое (вертикальное)
Количество болтов	3	4
Вид крепления	К верхней плоскости рычага	Через отверстия в рычаге
Взаимозаменяемость с другой моделью	Нет	Нет
Конструкция пальца	Аналогична	Аналогична

Рекомендуемые бренды для замены

При выборе шаровых опор для Renault Logan и Lada Largus критически важно отдавать предпочтение проверенным производителям, гарантирующим соответствие заводским допускам по геометрии и материалам. Экономия на данном узле напрямую влияет на безопасность и ресурс подвески.

Оригинальные детали (маркировка Renault/Symbol или Lada) обеспечивают максимальное соответствие, но отличаются высокой стоимостью. Среди неоригинальных аналогов выделяется несколько категорий брендов по соотношению цена/качество.

Проверенные производители

• Lemforder (Германия) – эталон надёжности, использует кованые пальцы и усиленные полимерные вкладыши. Ресурс до 100 тыс. км.
• TRW (США-Европа) – рекомендуемый OEM-поставщик. Отличается точной геометрией и антикоррозийным покрытием корпуса.
• Topran (Германия) – оптимальный баланс цены и качества. Проходят многоступенчатый контроль на герметичность.

Бюджетные аналоги с подтверждённой репутацией

1. Profit (Польша) – усиленные конструкции для сложных дорожных условий. Комплектуются пыльниками из морозостойкой резины.
2. NK (Япония-Турция) – строгий контроль качества сварных швов. Поставляются в OE-упаковке ряда дилеров.
3. ABS (Испания) – рекомендуются для умеренной эксплуатации. Имеют маркировку соответствия ISO/TS 16949.

Критические критерии выбора

Параметр	Рекомендация
Материал корпуса	Только штампованная сталь толщиной ≥4 мм
Защита пальца	Обязательное тефлоновое покрытие против задиров
Пыльник	Резина EPDM с армированием, стойкая к реагентам

Оригинальные номера запчастей

Для шаровых опор Renault Logan I (дорестайлинговые модели 2004-2009 гг.) и Lada Largus (с 2012 г.) применяются идентичные оригинальные детали производства Renault. Номера различаются для левой и правой сторон, а также зависят от периода выпуска автомобиля. Для Logan рестайлинговой версии (после 2009 г.) и Largus используются обновленные артикулы.

Актуальные номера могут незначительно варьироваться в зависимости от завода-изготовителя узла (Франция, Румыния, Россия) и модификации подвески. Всегда уточняйте артикулы по VIN-коду конкретного автомобиля через официальные каталоги Renault или электронные базы дилеров Lada.

Артикулы оригинальных шаровых опор

Модель / Период	Левая опора	Правая опора
Renault Logan I (2004-2009)	500105199R	500105200R
Renault Logan I (рестайлинг, с 2009)	5001051992	5001052002
Lada Largus (все поколения)	5001051992	5001052002

Важные нюансы:

• Артикулы 500105199R и 5001051992 обозначают ревизии одной детали (аналогично для правой стороны)
• В каталогах Lada номера могут указываться без буквенного суффикса (например: 8200607917 для левой, 8200607918 для правой)
• Для Largus Cross применяются те же артикулы, что и для базовой версии

Сравнение ресурса шаровых опор разных производителей

Ресурс шаровых опор для Renault Logan и Lada Largus напрямую зависит от производителя. Оригинальные детали (маркировка Renault или AvtoVAZ) демонстрируют максимальную выносливость, сохраняя работоспособность до 80-120 тыс. км пробега при нормальных дорожных условиях. Премиальные аналоги (TRW, Lemförder, GKN) приближаются к этим показателям, но могут уступать на 10-15% из-за различий в технологии термообработки и составе антифрикционных материалов.

Бюджетные аналоги (CTR, ABS, Profit, а также безымянные бренды) редко превышают порог в 40-60 тыс. км. Их основной слабостью является ускоренный износ пластикового вкладыша и деформация корпуса из-за использования низкосортных сплавов. Особенно критично это проявляется при эксплуатации на разбитых дорогах или при перегрузе автомобиля, где дешевые опоры выхаживают менее 30 тыс. км.

Типовые показатели ресурса по брендам

Производитель	Ориентировочный ресурс (тыс. км)	Критические факторы износа
Renault/AvtoVAZ (оригинал)	80–120	Экстремальные перегрузки, глубокие выбоины
TRW, Lemförder, GKN	70–100	Постоянная езда по грунтовкам, агрессивная манера вождения
CTR, ABS	40–60	Регулярные поездки с полной загрузкой, зимняя реагентная среда
Profit, StartVOLT, ASAM	25–40	Любое движение по неровностям, несвоевременная замена пыльников
Безымянные аналоги (Китай)	10–30	Низкое качество дорог, высокая влажность, перепады температур

Разброс значений внутри одного бренда объясняется технологическими допусками и условиями эксплуатации: частый контакт с реагентами, агрессивное вождение или установка без соблюдения моментов затяжки сокращают срок службы даже качественных изделий. При выборе стоит учитывать:

• Сертификацию по стандартам Renault RN17xx
• Наличие тефлонового покрытия шара
• Целостность пыльника при установке

Подготовка инструментов для замены

Качественная замена шаровой опоры на Renault Logan и Lada Largus требует тщательной подготовки инструментов. Отсутствие нужного оборудования может привести к повреждению смежных узлов подвески или создать угрозу безопасности при проведении работ.

Для демонтажа и установки потребуется базовый слесарный набор, специальные приспособления для выпрессовки, а также средства обеспечения стабильного положения автомобиля. Учитывайте схожесть конструкции передней подвески обоих автомобилей – большинство инструментов подойдут для обеих моделей.

Перечень необходимого оборудования

Базовый набор:

• Набор рожковых и накидных ключей (17, 19, 22 мм)
• Головки с воротком и трещоточный ключ
• Удлинители для головок и карданный переходник
• Молоток, зубило, монтажная лопатка
• Домкрат и страховочные подставки
• Проволочная щетка и очиститель ржавчины

Специализированные инструменты:

• Съемник шаровых опор (типа "граната")
• Стяжка рулевых наконечников
• Динамический ключ с динамометром
• Набор переходников для запрессовки опоры

Важно: перед началом работ обработайте резьбовые соединения WD-40 за 30-40 минут. Убедитесь в надежности фиксации автомобиля на подставках – никогда не работайте только с домкратом!

Подъем автомобиля и снятие колеса

Установите автомобиль на ровную твердую поверхность, затяните ручной тормоз и подложите противооткатные башмаки под задние колеса. Подготовьте домкрат и страховочные подставки ("козлы"), убедившись в их исправности и соответствию весу машины.

Перед подъемом ослабьте болты крепления колеса на нужной стороне, используя баллонный ключ и усилие ноги при необходимости. Не снимайте болты полностью – это выполняется позже.

Порядок подъема и демонтажа

1. Найдите штатные точки домкратирования под порогами:
   • У Renault Logan – треугольные вырезы за пластиковыми заглушками
   • У Lada Largus – усиленные зоны с обозначением в виде шеврона
2. Медленно поднимите домкратом одну сторону до отрыва колеса от земли на 5-7 см
3. Установите страховочные подставки под лонжероны или силовые элементы кузова, после чего аккуратно опустите автомобиль на них
4. Довыкрутите и полностью снимите болты колеса, разместив их в подготовленной емкости
5. Демонтируйте колесо, потянув его на себя и придерживая свободной рукой

Модель	Точка домкрата	Страховочная опора
Renault Logan	Штатное гнездо в пороге	Задняя часть переднего лонжерона
Lada Largus	Усиленная площадка с шевроном	Центральная часть бокового порога

Важно: Никогда не работайте под автомобилем, опирающимся только на домкрат. Контролируйте устойчивость подставок перед началом работ – машина не должна шататься при приложении усилия рукой.

Отсоединение рулевой тяги

Отверните контргайку на рулевой тяге, предварительно очистив резьбу от загрязнений. Используйте два рожковых ключа (обычно 19 мм) – один для фиксации тяги, второй для ослабления гайки. Отметьте положение тяги мелом или краской на резьбовом штоке перед вращением для сохранения угла развала-схождения.

Снимите гайку крепления шарового пальца рулевой тяги к поворотному кулаку (ключом 18-19 мм). Примените съёмник шаровых опор ("расчленёнка") для выпрессовки пальца. Установите лапы съёмника на проушины кулака, а центральный шпиндель – на торец пальца тяги. Затягивайте шпиндель до характерного щелчка, сигнализирующего о выходе пальца из посадочного места.

Ключевые нюансы операции

Важные предосторожности:

• Не бейте молотком по пальцу тяги или кулаку – возможна деформация узлов
• Контролируйте усилие на съёмнике – избыточная нагрузка повреждает пыльник тяги
• Фиксируйте руль в нулевом положении перед разборкой

Типовые проблемы при демонтаже:

1. Прикипание пальца в гнезде – обработайте соединение WD-40 за 10-15 минут до выпрессовки
2. Проворачивание штока тяги – используйте специальные плоскогубцы для фиксации
3. Срыв граней гайки – применяйте шестигранные насадки вместо рожковых ключей

Параметр	Значение
Момент затяжки новой гайки пальца	40-50 Н·м
Допустимый люфт пальца после сборки	0 мм (абсолютно отсутствует)
Рекомендуемая замена	Гайки и шплинты (при наличии)

Ослабление крепления стойки стабилизатора

Крепления стоек стабилизатора подвержены постепенному ослаблению из-за постоянных ударных нагрузок при движении по неровностям. Вибрации и коррозия резьбовых соединений также способствуют разбалтыванию гаек и болтов. Особенно критично это проявляется при эксплуатации на плохих дорогах, характерных для российских условий.

Характерными признаками проблемы являются отчётливые металлические стуки в передней подвеске при переезде мелких препятствий, люфт рулевого колеса на прямой, а также повышенные крены кузова в поворотах. Игнорирование симптомов приводит к ускоренному износу шарниров стойки и деформации стабилизатора.

Порядок восстановления крепления

1. Поднимите автомобиль на подъёмнике или установите на смотровую яму
2. Визуально определите точки ослабления (крепления к стабилизатору и рычагу)
3. Очистите резьбу от загрязнений металлической щёткой
4. Затяните крепёж динамометрическим ключом с усилием:
   • Гайка стойки к стабилизатору: 40-50 Н·м
   • Болт крепления к рычагу: 60-70 Н·м

При обнаружении сорванной резьбы или деформации шпилек необходима замена крепёжных элементов. После затяжки обязательна контрольная поездка с проверкой отсутствия стуков.

Снятие суппорта и тормозного диска (при необходимости)

Открутите два направляющих болта суппорта с помощью торцевого ключа (обычно на 17 мм), предварительно обработав резьбу проникающей смазкой при наличии коррозии. Снимите суппорт со скобы, аккуратно отведите его вверх и зафиксируйте проволокой на пружине подвески, избегая провисания тормозного шланга.

Снимите тормозной диск со ступицы после удаления крепежных винтов (при их наличии). Если диск прикипел, используйте монтажную лопатку для равномерного отжима или легкие удары резиновой киянкой через деревянную проставку по краю диска. Не применяйте чрезмерное усилие во избежание деформации ступицы.

Критические моменты:

• Не допускайте свободного свисания суппорта на тормозном шланге
• Защищайте руки перчатками при работе с прикипевшими элементами
• Пометьте положение диска относительно ступицы мелом при отсутствии стопорных винтов

Моменты затяжки при сборке:

Элемент	Н·м
Направляющие болты суппорта	35 ±3
Стопорные винты диска (при наличии)	2.0–3.5

Выпрессовка пальца шаровой опоры из поворотного кулака

Выпрессовка пальца шаровой опоры из поворотного кулака – ключевой и часто самый трудоемкий этап замены. Палец плотно запрессован в коническое отверстие кулака, что обеспечивает надежную фиксацию в процессе эксплуатации, но создает сложности при демонтаже. Основные методы – использование гидравлического пресса или ударного инструмента со специальной оправкой.

При работе с прессом кулак жестко фиксируется на станине, опорная пятка пресса упирается в тыльную сторону кулака вокруг отверстия под палец. Оправка (часто используется наставка подходящего диаметра, например, головка) устанавливается на выступающий конец пальца. Усилие пресса прикладывается строго по оси пальца, выталкивая его из отверстия. При использовании молотка и оправки критически важно избегать ударов непосредственно по резьбе пальца или краю отверстия кулака.

Порядок действий и важные нюансы

Необходимый инструмент:

• Гидравлический пресс (предпочтительно) или мощный молоток (2-3 кг)
• Набор оправок/наставок (подходящего диаметра под палец)
• Съемник шаровых опор (может потребоваться как опора или для фиксации)
• Металлическая подставка (станина пресса или массивный кусок металла)
• Средства защиты (очки, перчатки)
• WD-40 или аналогичное проникающее масло (при сильном прикипании)

Последовательность выпрессовки:

1. Тщательно очистите область вокруг отверстия под палец в кулаке от грязи и ржавчины.
2. Нанесите проникающую смазку WD-40 на место посадки пальца с тыльной и лицевой стороны кулака. Дайте время (15-30 мин) для проникновения.
3. Надежно зафиксируйте поворотный кулак на станине пресса или массивной металлической подставке. Ось отверстия под палец должна быть вертикальна.
4. Если используете пресс:
   • Установите опорную пятку пресса на тыльную сторону кулака вокруг отверстия.
   • Подберите оправку (наставку) диаметром чуть меньше диаметра пальца, но достаточного для упора по его торцу.
   • Установите оправку на выступающий конец пальца шаровой опоры.
   • Плавно создавайте давление прессом, контролируя, чтобы движение было строго по оси пальца. Палец должен начать выходить из отверстия.
5. Если используете молоток и оправку:
   • Подберите оправку, которая будет проходить через отверстие в кулаке и бить строго по торцу пальца.
   • Надежно удерживайте кулак на массивной подставке.
   • Наносите резкие, сильные удары молотком по оправке, установленной на торец пальца. Избегайте перекосов!
   • Удары по резьбе пальца недопустимы!
6. После выпрессовки пальца осмотрите посадочное отверстие в кулаке на предмет задиров, коррозии. При необходимости аккуратно обработайте мелкой наждачной бумагой.

Критически важные моменты:

• Защита резьбы пальца: Удары молотком никогда не должны приходиться на резьбовую часть пальца – это гарантированно повредит ее и сделает невозможной установку гайки новой опоры. Используйте оправку, бьющую только по торцу.
• Отсутствие перекоса: Приложение силы (давление пресса или удары) должно быть строго соосно с пальцем. Перекос приводит к заклиниванию пальца, повреждению посадочного отверстия кулака и травмам.
• Надежная фиксация кулака: Кулак должен быть жестко закреплен. Попытки держать его рукой крайне опасны.
• Безопасность: Обязательно используйте защитные очки! Оправка может выскочить, возможны отлетающие окалины и осколки ржавчины.

Сравнение методов выпрессовки:

Метод	Преимущества	Недостатки	Рекомендация
Гидравлический пресс	Контролируемое усилие, минимальный риск повреждений, безопасность	Требуется доступ к прессу, громоздко	Настоятельно рекомендуется
Молоток и оправка	Доступность инструмента, можно выполнить "в поле"	Высокий риск повреждения пальца/кулака, требует навыка, менее безопасен, ударная нагрузка	Только при отсутствии пресса, с крайней осторожностью

Обязательная замена стопорного кольца

При установке новой шаровой опоры на Рено Логан или Лада Ларгус категорически запрещается повторное использование старого стопорного кольца. Это кольцо испытывает значительные нагрузки в процессе эксплуатации и подвергается пластической деформации во время запрессовки.

Попытка установки старого кольца неизбежно приведет к его неполному заходу в паз на поворотном кулаке или рычаге подвески. В результате создается реальная угроза самопроизвольного выпадения шаровой опоры во время движения, что чревато полной потерей управления автомобилем.

Ключевые правила замены

• Всегда используйте новое стопорное кольцо из ремкомплекта
• Убедитесь в отсутствии забоин и коррозии в посадочном пазу кулака/рычага
• Проверьте плотность прилегания кольца по всей окружности после монтажа

Ошибка	Последствие
Повторное использование кольца	Недержание опоры в пазе, риск аварии
Неочищенный паз	Неправильная посадка кольца, люфт

После запрессовки опоры и установки кольца обязательно проверьте отсутствие осевого люфта. Кольцо должно быть утоплено в паз на всем протяжении без перекосов. Только после этой проверки допускается монтаж ступицы и колеса.

Очистка посадочного места в поворотном кулаке

После извлечения старой шаровой опоры критически важно тщательно подготовить посадочное место в поворотном кулаке. От качества очистки напрямую зависит надежность посадки новой детали и срок ее службы.

Посадочное гнездо обычно покрыто слоем старой смазки, грязи, ржавчины и продуктами износа. Оставшиеся загрязнения помешают правильной установке опоры, приведут к ее перекосу или недостаточной фиксации.

Этапы очистки

Работу выполняйте в следующем порядке:

1. Механическая очистка: Используйте металлическую щетку (ручную или насадку на дрель) для удаления крупных отложений ржавчины и налипшей грязи. Действуйте аккуратно, чтобы не повредить поверхность гнезда.
2. Обезжиривание: Обработайте посадочное место и прилегающие области растворителем (уайт-спирит, бензин "Калоша", WD-40). Нанесите средство на ветошь или кисть, тщательно протрите все поверхности для удаления остатков смазки и масляных пятен.
3. Зачистка контактных поверхностей: Применяйте наждачную бумагу (сначала зернистостью Р80-Р120, затем Р240-Р400). Особое внимание уделите:
   • Внутреннему конусному отверстию кулака
   • Поверхности вокруг отверстия (место прилегания корпуса опоры)
   • Резьбовым отверстиям под крепежные болты (если есть)
4. Финишная очистка: Удалите абразивную пыль и остатки загрязнений сжатым воздухом или чистой сухой ветошью. Поверхность должна быть сухой, гладкой и матовой.
5. Антикоррозионная обработка (опционально): Нанесите тонкий слой антикоррозионного состава (типа "Цинкор") или консервационной смазки на очищенные металлические поверхности, избегая самого посадочного конуса.

Важные предостережения:

• Не используйте зубило или грубые абразивы для выколачивания загрязнений – это повредит геометрию гнезда.
• Избегайте образования глубоких рисок или задиров при зачистке наждачной бумагой.
• Не оставляйте растворитель надолго на резиновых или пластиковых элементах подвески рядом с кулаком.
• Перед установкой новой опоры убедитесь, что посадочное место абсолютно сухое и не содержит абразивных частиц.

Только после полной и качественной очистки можно приступать к запрессовке новой шаровой опоры. Пренебрежение этим этапом – частая причина преждевременного выхода детали из строя.

Установка новой шаровой опоры

Перед установкой новой шаровой опоры тщательно очистите посадочное место в поворотном кулаке и рычаге от грязи, ржавчины и остатков старого фиксирующего кольца. Проверьте состояние пыльника ШРУСа, защитного чехла рулевой тяги и сайлентблоков рычага – при их повреждении замените одновременно с шаровой.

Нанесите тонкий слой графитовой смазки или молибденовой пасты на посадочную юбку новой шаровой опоры. Убедитесь, что выбрана деталь с идентичной оригиналу конструкцией крепления (3 или 4 болта) и углом наклона шпильки. Запрещается прикладывать ударные нагрузки к корпусу новой детали.

Последовательность монтажа

1. Фиксация в рычаг: Установите шаровую опору в рычаг, совместив монтажные отверстия. Затяните крепежные болты динамометрическим ключом с моментом:
   • Для 3-болтовых: 40-50 Н·м
   • Для 4-болтовых: 60-70 Н·м
2. Соединение с поворотным кулаком: Вставьте шпильку опоры в проушину кулака, наденьте новое стопорное кольцо до характерного щелчка. Проверьте свободный ход кольца пальцем.
3. Крепление гайки: Наживите новую корончатую гайку на шпильку, затяните с усилием 70-90 Н·м. Совместите шлиц шпильки с отверстием в гайке, вбейте новый предохранительный шплинт и разведите его усики.

Компонент	Момент затяжки	Критичные ошибки
Болты крепления к рычагу	40-70 Н·м	Перекос корпуса, отсутствие шайб
Гайка шпильки	70-90 Н·м	Повторное использование шплинта

После монтажа обязательно отрегулируйте схождение колес. Проверьте отсутствие люфта, поддомкратив автомобиль и покачивая колесо руками в вертикальной плоскости. Первые 100 км избегайте резких стартов и ухабов – это необходимо для приработки детали.

Момент затяжки крепежных болтов

Правильный момент затяжки критически важен для безопасной работы шаровой опоры и предотвращения самоотвинчивания крепежа. Недостаточное усилие приводит к люфту и ускоренному износу узла, а чрезмерная затяжка вызывает деформацию резьбы, срез болтов или разрушение посадочных мест в рычаге подвески.

Для моделей Renault Logan и Lada Largus (включая версии 1 и 2 поколений) применяются единые значения момента, так как конструкции шаровых опор и их креплений унифицированы. Работы выполняются на вывешенном автомобиле с разгруженной подвеской, а финальный контроль момента осуществляется после опускания авто на колеса.

Рекомендуемые параметры затяжки

Используйте динамометрический ключ и соблюдайте следующие значения:

• Болт крепления шаровой опоры к поворотному кулаку: 95-105 Н·м
• Гайка крепления опоры к рычагу подвески: 75-85 Н·м

Важные требования:

1. Заменяйте стопорные пластины и гайки с разрушаемой зоной (если установлены) новыми.
2. Очищайте резьбу болтов и отверстий от грязи и следов коррозии перед установкой.
3. Контролируйте угол поворота шаровой опоры после затяжки – не допускается ее перекос.

Элемент крепежа	Момент затяжки (Н·м)
Болт (ступица)	95-105
Гайка (рычаг)	75-85

После пробега 500-700 км проверьте момент затяжки повторно для исключения ослабления соединения под нагрузкой.

Порядок сборки узлов подвески

После установки новой шаровой опоры на стойку стабилизатора или рычаг подвески, приступайте к обратной сборке. Убедитесь, что все резьбовые соединения очищены от грязи и следов коррозии, а контактные поверхности рычагов не имеют деформаций. Новые крепежные болты и гайки обязательны для использования – старые метизы теряют прочность после демонтажа.

Перед фиксацией шарового пальца в поворотном кулаке проверьте соосность отверстий – штифт должен входить свободно без перекосов. Нанесите тонкий слой графитовой смазки на контактные зоны втулок стабилизатора и резинометаллических шарниров. Все пыльники и защитные колпачки должны быть целыми и правильно позиционированы.

Последовательность операций

1. Совместите поворотный кулак с шаровым пальцем, вставьте крепежный болт.
2. Наживите гайку пальца без предварительной затяжки.
3. Подсоедините тягу стабилизатора к рычагу, закрепите гайкой.
4. Установите ступицу колеса на шпильки.
5. Опустите автомобиль на подъемнике до частичной нагрузки подвески (колеса касаются земли, но масса авто не полностью давит на узлы).

Выполните финальную затяжку в строгой последовательности:

Узел	Момент затяжки (Нм)	Примечание
Гайка шарового пальца	40-50	Контргайка обязательна
Болт крепления опоры к рычагу	90-110	С заменой стопорной шайбы
Гайка стойки стабилизатора	35-45	С контролем положения пыльника

После сборки проверьте:

• Отсутствие люфтов в рулевых наконечниках
• Свободный ход ШРУСов при вывешенных колесах
• Работоспособность тормозных шлангов и ABS-датчиков

Обязательно выполните регулировку развала-схождения на сервисном стенде – замена шаровой опоры существенно влияет на углы установки колес. Пренебрежение этой операцией вызовет ускоренный износ покрышек и ухудшение управляемости.

Контроль угла развала после замены

После замены шаровой опоры на Renault Logan или Lada Largus обязателен контроль угла развала передних колес. Нарушение геометрии подвески неизбежно при демонтаже/установке узла, так как меняется положение рычага относительно ступицы. Даже незначительные отклонения от нормы провоцируют ускоренный износ покрышек и ухудшение курсовой устойчивости.

Игнорирование процедуры регулировки приводит к характерным симптомам: авто уводит в сторону при движении по прямой, возникает неравномерный "съеденный" рисунок протектора (особенно по внутреннему или внешнему краю), повышается усилие на рулевом колесе. Эти признаки проявляются уже через 500-1000 км пробега после некорректного ремонта.

Ключевые этапы контроля

1. Проверка на стенде: Замер углов развала/схождения обязательно выполняется на компьютерном стенде 3D или лазерном. Ручные методы (телескопическая линейка, нить) дают высокую погрешность.
2. Регулировочные параметры:
   • Допустимый развал: -0°10' ±30' (отрицательный)
   • Схождение: +0°10' ±10' (положительное)
3. Корректировка: Регулировка развала осуществляется через эксцентриковые болты крепления амортизаторной стойки к поворотному кулаку. Схождение выставляется вращением рулевых тяг.

Параметр	Норма для Largus/Logan	Последствия отклонения
Развал	-0°10' ±30'	Износ внутренней/внешней кромки шин
Схождение	+0°10' ±10'	"Пилообразный" износ, визг покрышек в поворотах

Важно: Перед замером убедитесь в исправности других элементов подвески (сайлент-блоки, ступичные подшипники), давлении в шинах по норме и отсутствии люфтов рулевого механизма. Регулировка выполняется только при полной загрузке автомобиля (топливный бак ≥50%, пустой салон).

Ошибки при установке, приводящие к поломке

Неправильный монтаж шаровой опоры на Renault Logan или Lada Largus провоцирует ускоренный износ, стуки и аварийные последствия. Нарушение технологии установки снижает ресурс новой детали в 2-3 раза, создавая риски для безопасности.

Критичные ошибки возникают из-за невнимательности, использования неподходящего инструмента или игнорирования регламента. Повреждения проявляются через 500–1000 км пробега, требуя повторной замены и дополнительных затрат.

Типичные нарушения технологии монтажа

1. Перетяжка гайки шарового пальца
   • Деформация полимерного вкладыша → заклинивание пальца
   • Разрушение смазочного слоя → ускоренный износ
2. Загрязнение посадочных мест
   • Песок/окалина между опорой и рычагом → биение и люфт
   • Нарушение центровки → деформация корпуса
3. Повреждение пыльника
   • Попадание абразива внутрь узла → истирание вкладыша
   • Утечка смазки → работа "на сухую"
4. Игнорирование момента затяжки
   • Недотяг (менее 70 Н∙м) → самопроизвольное откручивание
   • Отсутствие шплинта → отказ крепления на ходу
5. Ударная запрессовка
   • Деформация посадочного гнезда → перекос опоры
   • Сколы пластикового вкладыша → заедание пальца

Дополнительная ошибка	Результат
Установка без смазки шарнира	Перегрев и задиры поверхности пальца
Неочищенные коррозийные кратеры на рычаге	Неравномерное распределение нагрузки → трещины корпуса

Проверка работы подвески после монтажа

После установки новой шаровой опоры на Renault Logan или Lada Largus выполните комплексную диагностику подвески. Поднимите автомобиль на подъёмнике или используйте смотровую яму для тщательного визуального осмотра. Убедитесь в правильной фиксации пальца шарнира в посадочном месте рычага, отсутствии перекосов и надёжной затяжке гайки (момент 40–50 Н·м с последующей отгибкой стопорной шайбы). Проверьте состояние пыльника – даже незначительные повреждения приведут к преждевременному выходу узла из строя.

Обязательно оцените свободный ход подвесных элементов: возьмитесь за колесо в положении «на 3 и 9 часов» и покачайте его из стороны в сторону – люфты указывают на проблемы с рулевыми наконечниками или тягами. Затем переместите руки в позицию «на 12 и 6 часов» – вертикальный люфт свидетельствует о недотяжке ступичного подшипника или дефектах новой опоры. Все резинометаллические соединения (сайлент-блоки рычагов, стабилизатор) должны быть целыми без трещин.

Этапы контрольного тест-драйва

1. Проверка на неподвижном авто: резко нажмите на капот 3–4 раза для раскачки кузова. Прислушайтесь – посторонние стуки в передней подвеске недопустимы.
2. Манёвры на малой скорости: выполните несколько поворотов руля до упора при движении 5–10 км/ч. Скрипы или щелчки указывают на недостаток смазки в шарнире.
3. Движение по неровностям: проедьте по «лежачим полицейским» или гравийному покрытию на скорости 20–30 км/ч. Характерные глухие удары в подвеске – признак некачественного монтажа.
4. Оценка курсовой устойчивости: на ровной трассе (60–80 км/ч) отпустите руль на 2–3 секунды. Увод автомобиля в сторону требует проверки развала-схождения.

Критерий	Норма	Отклонение
Свободный ход руля	Отсутствует биение	Вибрация на скорости
Рабочий звук	Равномерный гул покрышек	Металлический стук/скрежет
Управляемость	Чёткая реакция на поворот	«Ватообразность» руля

Важно: первые 50–100 км после замены избегайте экстремальных нагрузок. Регулярно контролируйте состояние пыльника и отсутствие подтёков смазки. При выявлении отклонений немедленно прекратите эксплуатацию и проведите повторную диагностику.

Особенности замены нижней опоры без снятия ступицы

Для замены нижней шаровой опоры без демонтажа ступицы потребуется частично разобрать подвеску: снять тормозной суппорт вместе с колодками и открутить тормозной диск. Это освобождает доступ к крепежным элементам опоры, при этом ступица остается на месте. Важно зафиксировать рулевое колесо в прямом положении и подставить упоры под задние колеса перед подъемом автомобиля домкратом.

Ключевой этап – выпрессовка пальца шаровой из поворотного кулака. Используйте съемник типа «грибок» или гидравлический съемник, аккуратно воздействуя на основание пальца, чтобы не повредить ступичный подшипник. При установке новой опоры предварительно смажьте посадочное гнездо в рычаге и палец графитовой смазкой, после чего затяните крепежные болты динамометрическим ключом с усилием, указанным в руководстве.

Порядок действий

1. Снять колесо, тормозной суппорт (подвесить на проволоку) и тормозной диск.
2. Открутить гайку пальца шаровой опоры ключом на 19 мм.
3. Установить съемник на палец и выпрессовать его из поворотного кулака.
4. Выкрутить три болта крепления опоры к рычагу (ключ на 13 мм).
5. Извлечь старую опору, очистить посадочное место в рычаге от грязи.
6. Установить новую опору, затянуть болты крепления моментом 45–50 Н∙м.
7. Вставить палец опоры в поворотный кулак, наживить гайку.
8. Собрать тормозную систему, затянуть гайку пальца моментом 175–210 Н∙м.

Критические нюансы:

• Не применяйте ударные инструменты при выпрессовке – высок риск деформации поворотного кулака.
• Контролируйте положение пыльника опоры при запрессовке пальца.
• Проверьте свободный ход подшипника ступицы после замены.

Промазывание пальца графитной смазкой

При установке новой шаровой опоры на Renault Logan или Lada Largus обязательной процедурой является промазывание пальца шарнира графитной смазкой. Палец конструкции имеет специальные канавки для удержания смазочного материала, обеспечивающей плавное скольжение и защиту от коррозии.

Игнорирование этой операции приводит к ускоренному износу узла из-за сухого трения. Графитная смазка предпочтительна благодаря устойчивости к вымыванию водой, высоким нагрузкам и перепадам температур, характерным для подвески.

Порядок нанесения смазки

1. Очистите посадочное место шаровой опоры от грязи и старой смазки.
2. Нанесите графитную смазку толстым слоем на весь рабочий палец шарнира, включая боковые канавки.
3. Заполните смазкой защитный пыльник через монтажное отверстие до видимого выхода состава.
4. Убедитесь, что резиновый пыльник не имеет повреждений и плотно облегает корпус.

Избегайте контакта смазки с резиновыми элементами подвески – графит может ускорить их старение. Используйте только составы, рекомендованные производителем (например, ШРБ-4, Фиол-2У).

Защита пыльника от повреждений при монтаже

При установке новой шаровой опоры критически важно сохранить целостность пыльника – резинового или полиуретанового чехла, предотвращающего попадание грязи и влаги в шарнир. Повреждение защитного кожуха даже микротрещиной приведёт к быстрому выходу узла из строя из-за коррозии и абразивного износа.

Основные риски возникают при запрессовке пальца в рычаг подвески: острые кромки посадочного отверстия или неправильное позиционирование опоры могут порезать или деформировать уплотнение. Особое внимание требуется при работе с моделями Рено Логан и Лада Ларгус из-за плотной компоновки узла подвески.

Ключевые меры предосторожности

• Использование монтажной смазки – нанесение литиевой смазки на внешний край пыльника и посадочное гнездо снижает трение при запрессовке.
• Защита кромок – закрытие острых краёв рычага плотной тканью или специальными пластиковыми колпачками перед установкой.
• Контроль угла установки – фиксация опоры строго перпендикулярно рычагу для равномерного распределения нагрузки на пыльник.

Технология запрессовки: Применение оправки с направляющей втулкой, охватывающей корпус опоры. Это предотвращает перекос и контакт пыльника с металлом. Для Логан и Ларгус рекомендованы съёмники с адаптером под диаметр 46-48 мм.

Ошибка	Последствие	Профилактика
Задир пыльника о заусенец	Разгерметизация шарнира	Зачистка посадочного отверстия шабером
Растяжение резины при перекосе	Образование микротрещин	Постепенная запрессовка с контролем усилия

После монтажа выполните проверку подвижности пальца рукой – ход должен быть плавным без заклинивания. Обязательно удалите излишки смазки с поверхности пыльника для визуального контроля целостности в процессе эксплуатации.

Как увеличить ресурс новой шаровой опоры

Регулярно контролируйте состояние пыльника шаровой опоры – это ключевой фактор. Трещины, разрывы или потеря герметичности приводят к быстрому вымыванию смазки и попаданию грязи, что вызывает ускоренный износ. При каждом ТО или мойке проверяйте целостность резинового чехла визуально и на ощупь.

Избегайте агрессивной езды по неровным дорогам на высокой скорости. Удары при наезде на глубокие ямы, лежачих полицейских без торможения или бордюры создают ударные нагрузки на шарнир. Это деформирует рабочие поверхности, провоцирует появление задиров и сокращает срок службы даже качественной детали.

Основные меры для продления срока службы

• Защита пыльника: Обрабатывайте резину силиконовой смазкой 2-3 раза в год для сохранения эластичности и предотвращения растрескивания. При замене опоры всегда устанавливайте новый пыльник.
• Контроль смежных узлов: Своевременно меняйте изношенные сайлентблоки рычагов, стойки стабилизатора и амортизаторы. Неисправности этих элементов увеличивают вибрационную нагрузку на шаровую.
• Корректная установка: При монтаже запрещается прикладывать ударные нагрузки по корпусу шаровой (только запрессовка). Неправильная затяжка крепежа создает напряжения, ведущие к перекосу.
• Чистота узла: После езды по грязи или реагентам мойте подвеску. Скопление абразивной грязи ускоряет износ пыльника и самой опоры.
• Недопущение перегрузов: Соблюдайте допустимую грузоподъемность авто. Перегруз, особенно на задних сиденьях, критично увеличивает нагрузку на передние опоры.

Влияние состояния сайлентблоков рычага на шаровую опору

Изношенные сайлентблоки переднего рычага провоцируют неконтролируемое смещение его геометрии относительно кузова. Это создает аномальные углы нагрузки на шаровую опору, которая жестко зафиксирована в проушине рычага. Вместо предусмотренного вертикального хода шарнир начинает работать с критическим перекосом.

Постоянное искривление оси штока шаровой приводит к неравномерному распределению нагрузки внутри тефлонового вкладыша. Ускоренно изнашиваются края рабочей поверхности, появляются зазоры и стуки. Дополнительно рычаг с "убитыми" сайлентблоками передает на шарнир ударные нагрузки, которые не гасятся резиновыми втулками.

Ключевые последствия и взаимосвязи

Прямые риски для шаровой опоры:

• Ускоренный износ сферического пальца и пластикового вкладыша из-за перекосов
• Деформация защитного пыльника при экстремальных углах работы шарнира
• Заклинивание пальца в результате неравномерного стирания антифрикционного слоя

Диагностический признак: Люфт шаровой может визуально проявляться сильнее при покачивании колеса с одновременным контролем положения рычага. Разбитые сайлентблоки усиливают амплитуду "выбивания" пальца из посадочного гнезда.

Состояние сайлентблоков	Воздействие на шаровую	Типовой срок службы шаровой*
Новые (норма)	Равномерная нагрузка по оси	80,000–120,000 км
Частичный износ	Умеренные перекосы при нагрузках	40,000–60,000 км
Сильно повреждены	Постоянная работа под углом, ударные нагрузки	15,000–25,000 км

*Примерные значения для Рено Логан/Лада Ларгус

Рекомендации при замене: Всегда проверяйте сайлентблоки рычага при установке новой шаровой опоры. Установка шарнира на рычаг с изношенными втулками сократит его ресурс на 60-70%. Для продления срока службы подвески меняйте сайлентблоки и шаровые комплектом на одной оси.

Почему требуется снятие рычага при замене

Конструкция передней подвески Рено Логан и Лада Ларгус предполагает интеграцию шаровой опоры в поворотный кулак через резьбовое соединение. Доступ к крепежным элементам (стяжному болту и гайке) полностью перекрыт рычагом, что физически исключает демонтаж детали без предварительного отсоединения рычага от кулака. Попытки обойти эту особенность приводят к повреждению смежных узлов.

Дополнительным фактором выступает необходимость создания рабочего пространства для прессовки опоры. Гнездо в рычаге плотно удерживает корпус шаровой методом запрессовки, а для его выпрессовки/запрессовки требуется строго соосное приложение усилия гидравлическим прессом. Обеспечить корректную установку новой детали без демонтажа рычага технически невозможно.

Ключевые технологические ограничения

• Блокировка крепежа: Гайка стяжного болта расположена в зоне контакта рычага с кулаком, а головка болта – за фланцем опоры, что делает их невидимыми и недоступными для инструмента.
• Требования к прессовке: Несоблюдение параллельности пуансонов пресса при замене вызывает перекосы, деформацию посадочного места и преждевременный выход новой опоры из строя.
• Риск повреждений: Принудительный демонтаж без снятия рычага приводит к срыву резьбы стяжного болта или разрушению пластикового пыльника ШРУСа.

Этап замены	Проблема без снятия рычага
Откручивание стяжного болта	Невозможность фиксации головки болта и доступа к гайке из-за экранирования рычагом
Извлечение опоры из кулака	Отсутствие прямого пути вывода детали – фланец упирается в тело рычага
Запрессовка новой опоры	Невозможность контроля угла установки и равномерного распределения усилия пресса

Отличие процесса на переднеприводной версии Largus

На переднеприводной Lada Largus шаровая опора интегрирована непосредственно в поворотный кулак, а не в нижний рычаг подвески, как у Logan ранних поколений. Это кардинально меняет алгоритм замены: демонтаж требует снятия всего узла поворотного кулака со ступицей, а не просто отсоединения рычага.

Ключевая сложность заключается в необходимости выпрессовки опоры из кулака под высоким усилием. Конструктивно она фиксируется стопорным кольцом и запрессована в посадочное гнездо, что исключает быструю замену на месте без специнструмента. Для извлечения старой и установки новой детали обязателен гидравлический пресс или мощный съемник.

Особенности демонтажа и установки:

1. Обязательный демонтаж ступичного узла: Требуется снятие тормозного суппорта, диска и ступицы для доступа к кулаку.
2. Использование спецсъемников: Для выпрессовки пальца шаровой из рычага и отсоединения рулевой тяги применяются съемники типа "грибок".
3. Прессование опоры: Запрессовка новой детали в кулак выполняется строго до упора с контролем позиции стопорной канавки. Неправильная установка ведет к люфту.
4. Замена стопорного кольца: Категорически запрещено повторное использование старого кольца – только новое оригинальное.

Критичные моменты: При сборке необходимо соблюдать момент затяжки ступичной гайки (от 175 Н·м) и пальца шаровой опоры (от 45 Н·м). Обязательна последующая регулировка развала-схождения колес из-за вмешательства в геометрию подвески.

Замена шаровых опор на Рено Логан и Лада Ларгус всегда выполняется попарно на одной оси, даже если визуальный износ выявлен только на одной детали. Это связано с идентичными условиями эксплуатации левой и правой опоры: при пробеге 80-120 тыс. км ресурс обоих узлов исчерпывается синхронно. Установка единственной новой опоры создает дисбаланс в работе подвески, ускоряя износ свежего узла из-за разницы в жесткости и свободном ходе.

Игнорирование парной замены приводит к преждевременному выходу из строя новой опоры, повторному развалу-схождению и дополнительным затратам. Для Largus и Logan особенно критичен выбор комплектующих: оригинальные детали (Renault ‎5000078082, Lada 8450006780) или сертифицированные аналоги (TRW, Lemförder, GKN) обеспечивают точное соответствие посадочным размерам и углу наклона шарнира. Дешевые аналоги часто имеют отклонения геометрии, вызывающие ускоренный изворот шин.

Ключевые этапы и требования при замене

1. Подготовка: Зафиксировать автомобиль на ровной площадке противооткатными башмаками, снять колесо и ослабить гайку крепления опоры к поворотному кулаку до демонтажа стойки.
2. Демонтаж:
   • Отсоединить тягу стабилизатора от рычага.
   • Выпрессовать палец опоры из кулака специнструментом (типа "съёмник шаровых"), запрещено применение ударных методов.
   • Открутить три болта крепления корпуса опоры к рычагу (на Logan 2 потребуется снятие рычага).
3. Монтаж:
   • Очистить посадочное гнездо в рычаге от грязи и окислов.
   • Установить новую опору, затянуть болты крепления моментом 55-65 Н∙м.
   • Вставить палец в кулак, наживить новую гайку (обязательна замена гайки на новую).
4. Финишная сборка:
   • Затянуть гайку пальца динамометрическим ключом до 110-120 Н∙м (Logan/Largus 1 поколение) или 95-105 Н∙м (Logan 2).
   • Не допускать проворачивания пальца при затяжке – удерживать шестигранник под пыльником.

Контрольный пункт	Последствия нарушения
Параллельная замена на обеих стойках	Разнородный износ, вибрации на руле
Затяжка гайки пальца на весу	Ложное усилие затяжки, самооткручивание
Использование старой гайки	Недостаточный натяг, люфт шарнира
Отказ от съёмника при демонтаже	Повреждение поворотного кулака

После замены обязательна проверка углов установки колес. Разрушенный пыльник новой опоры – гарантийный случай: смазка вымывается за 300-500 км, что вызывает заклинивание. При установке неоригинальных опор уточняйте совместимость: для Largus с усиленной подвеской (версии FL) применяются опоры с маркировкой "У" (усиленные), стандартные аналоги Logan не подходят.

Что делать, если палец не выходит из кулака

Палец шаровой опоры Renault Logan/Lada Largus может заклинить в кулаке ступицы из-за коррозии, загрязнений или деформации сопрягаемых поверхностей. Силы стандартного съёмника часто недостаточно, что требует применения дополнительных методов.

Перед началом работ убедитесь в надёжной фиксации узла: закрепите ступицу, исключите провисание рычага подвески. Используйте защитные очки и перчатки, особенно при работе с ударным инструментом или горелкой.

Эффективные методы решения

1. Проникающая смазка + вибрация:
   • Обильно обработайте соединение WD-40 или Liquid Wrench
   • Выждите 15-30 минут, периодически постукивая по кулаку тяжёлым молотком через медную или алюминиевую проставку
   • Повторите цикл 2-3 раза перед установкой съёмника
2. Термическое воздействие:
   • Нагрейте кулак газовой горелкой только в зоне посадочного отверстия (избегая контакта с резиновыми элементами!)
   • Контролируйте температуру: металл должен стать тёмно-вишнёвым (не докрасна!)
   • Немедленно приложните съёмник при нагреве – эффект достигается за счёт разницы теплового расширения металлов
3. Усиленный съёмник:
   • Примените гидравлический съёмник с усилием от 10 тонн
   • Дополните конструкцию переходниками для плотного контакта с пальцем
   • Создайте контрнагрузку: уприте шпильку съёмника в кулак через металлическую пластину, предотвращая деформацию

Метод	Риски	Эффективность*
Вибрация + смазка	Повреждение резьбы пальца	★★★☆☆
Нагрев горелкой	Оплавление пыльника, деформация кулака	★★★★☆
Гидравлический съёмник	Срыв резьбы, разрушение съёмника	★★★★★

*Эффективность указана для критичных случаев прикипания

Категорически запрещено:

• Бить по пальцу напрямую кувалдой – высок риск разрушения узла подшипника ступицы
• Перегревать кулак до красного свечения – это меняет структуру металла
• Одновременно нагревать и охлаждать палец – вызывает растрескивание

Использование универсального съемника шаровых

Универсальный съемник шаровых опор ("грибок") – ключевой инструмент для безопасного демонтажа шаровой на Рено Логан и Лада Ларгус. Его конструкция с центральным винтом и захватами позволяет создать мощное направленное усилие, необходимое для разъединения конического соединения пальца шаровой с поворотным кулаком без повреждения пыльников или резьбы.

Применение съемника критически важно, так как ударные методы (молоток, монтировка) высоко рискованны: они могут повредить рулевой наконечник, деформировать посадочное место в кулаке или разрушить сам шарнир. "Грибок" обеспечивает контролируемое, строго осевое выпрессовывание пальца.

Технология работы съемником

Последовательность действий при использовании универсального съемника:

1. Подготовка: Снять колесо, открутить гайку пальца шаровой (ослабить до конца не снимая), обработать резьбовое соединение WD-40.
2. Фиксация съемника: Завести захваты инструмента за поворотный кулак так, чтобы центральный винт упирался точно в торец пальца шаровой.
3. Создание усилия: Медленно закручивать винт съемника ключом, создавая давление. При недостаточном заходе захватов использовать переходные втулки.
4. Контроль: После характерного щелчка/удара (свидетельство разъединения конуса) немедленно остановиться. Снять съемник, открутить и снять гайку полностью, вывести палец из кулака.

Критические нюансы:

• Захваты съемника обязательно должны цепляться за корпус поворотного кулака, а не за пыльник или рычаг.
• При заедании пальца допускается легкое простукивание корпуса кулака вокруг посадочного отверстия молотком через медную или алюминиевую проставку для снятия напряжений.
• Перед установкой новой опоры тщательно очистить конусное отверстие в кулаке от грязи и окислов.

Преимущества универсального съемника	Риски при отсутствии съемника
Безопасность для деталей подвески	Разрушение пыльника новой шаровой
Контролируемое усилие	Срыв резьбы пальца или гайки
Минимальное время демонтажа	Повреждение посадочного места в кулаке

Проверка шарнира сразу после установки

После монтажа новой шаровой опоры на Renault Logan или Lada Largus критически важно выполнить первичную проверку. Не запускайте двигатель до визуального контроля правильности посадки детали и надежности крепления. Убедитесь, что пыльник не имеет перекосов и плотно прилегает к корпусу.

Проверьте момент затяжки гайки шкворня (обычно 65-85 Н·м для Logan/Largus) и болтов крепления к рычагу. Контрольная протяжка выполняется на поднятом колесе до полного прилегания опоры. Отсутствие люфта на этом этапе предотвратит ускоренный износ.

Последовательность тестов после установки колес

1. Стендовый тест: При вывешенных передних колесах резко качните колесо в вертикальной плоскости – посторонние стуки недопустимы
2. Проверка усилия поворота: Рукой поворачивайте шарнир в пределах свободного хода руля – движение должно быть плавным без заеданий
3. Контроль пыльника: Убедитесь в отсутствии контакта с ШРУСом или элементами подвески при полном ходе рулевого управления

Обязательно выполните пробную поездку на малой скорости (до 40 км/ч):

• Резко затормозите на ровном участке – скрипы указывают на перекос
• Сделайте несколько поворотов руля на месте – усилие должно быть равномерным
• Проедьте "восьмерку" – крены сопровождаются гулом при недотяжке

Параметр	Норма для Logan/Largus	Признак неисправности
Люфт пальца	0 мм	Щелчки при качании колеса
Температура корпуса	Не выше +70°C	Локальный перегрев после 5 км пробега
Звуковая диагностика	Только равномерный гул	Скрипы при повороте руля

Важно: Через 100-200 км пробега повторно протяните крепежные элементы. Термоциклирование может ослабить соединение. При появлении вибрации на руле или неравномерном износе протектора – немедленно остановите автомобиль для диагностики.

Частота замены по регламенту

Официальный регламент Renault для моделей Logan и Largus не устанавливает конкретного интервала замены шаровых опор. Производитель рекомендует проводить их диагностику при каждом плановом ТО (каждые 15 000 км или ежегодно) с последующей заменой при выявлении неисправности. Критическими признаками считаются люфт в соединении, стук в подвеске при проезде неровностей или повреждение пыльника.

Аналогичный подход применяется для Lada Largus – в сервисной книжке отсутствует четкий регламентный срок. Российский производитель также указывает на необходимость регулярной проверки состояния узла: визуальный контроль целостности пыльников и механическое тестирование люфта во время технического обслуживания (стандартно каждые 15 000 км).

Факторы, влияющие на реальный ресурс

• Качество дорожного покрытия: эксплуатация на разбитых дорогах сокращает срок службы в 2-3 раза
• Стиль вождения: резкие старты, торможения и проезд препятствий на скорости
• Состояние смежных узлов: износ стоек, амортизаторов или сайлентблоков рычагов
• Заводской брак или контрафакт: использование неоригинальных деталей низкого качества

Параметр	Renault Logan/Largus	Lada Largus
Средний практический ресурс	60 000 - 80 000 км	50 000 - 70 000 км
Гарантийный случай замены	Только при подтвержденном производственном дефекте (обычно в пределах 30 000 км)

Важно: При замене одной опоры обязательна проверка состояния противоположной (левой/правой). Использование гидравлического пресса при монтаже запрещено – допустим только метод запрессовки съемником во избежание деформации посадочного места.

Примерные ценовые категории запчастей

Стоимость шаровых опор для Renault Logan и Lada Largus варьируется в зависимости от производителя, качества материалов и места покупки. Экономичные варианты стартуют от 500 рублей за штуку, тогда как оригинальные компоненты могут превышать 3000 рублей.

Ценовой диапазон формируется с учётом конструктивных особенностей: модели с интегрированным рычагом дороже (от 2000 рублей), а съёмные опоры доступнее. Срок службы дешёвых аналогов редко превышает 20 000 км, в то время как сертифицированные аналоги служат 60 000+ км.

Диапазоны цен по категориям

Тип запчасти	Бюджетный сегмент (₽)	Средний сегмент (₽)	Премиум/OEM (₽)
Съёмная шаровая опора	500 – 900	1 000 – 1 800	2 200 – 3 500
Опора с рычагом	1 700 – 2 500	2 600 – 4 000	4 500 – 6 000

Ключевые факторы ценообразования:

• Бренд: TRW, Lemförder и Sidem дороже аналогов Profit или STARK
• Комплектация: Наличие крепежа увеличивает стоимость на 15-20%
• Технологии: Опоры с тефлоновым покрытием на 30% дороже стандартных

При выборе учитывайте ресурс детали: дешёвые варианты требуют замены каждые 1-2 года, а сертифицированные аналоги сохраняют функциональность до 5 лет. Для моделей с усиленной подвеской (например, Largus Cross) рекомендуются усиленные версии от ₽2 800.

Поведение автомобиля со смертельным износом шаровой

При критическом износе шаровой опоры возникает ощутимая вибрация на рулевом колесе, особенно заметная при движении по неровностям. Руль начинает "выбивать" из рук, а в передней подвеске появляются отчетливые металлические стуки и скрежет, усиливающиеся на мелких кочках. Управляемость автомобиля существенно ухудшается – машина теряет точность реакции на повороты руля, требует постоянных подруливаний для удержания курса.

На скорости возникает опасное "рыскание" передней оси, сопровождаемое гуляющим люфтом рулевого колеса. При разгоне или торможении возможны резкие рывки руля в сторону из-за изменения нагрузки на изношенный шарнир. В поворотах под нагрузкой слышится громкий скрип или хруст из колесных арок, а колесо может кратковременно заклинивать в неестественном положении.

Ключевые риски и последствия

• Отрыв шаровой опоры: Полное разрушение шарнира приводит к потере управления колесом. Передняя стойка складывается, колесо заваливается наружу или внутрь под углом.
• Потеря управления: При отрыве шарнира колесо перестает реагировать на руль. Автомобиль резко уводит в сторону повреждения, возможен переворот при высокой скорости.
• Разрушение смежных узлов: Вырванная шаровая повреждает рычаг подвески, тягу стабилизатора, рулевую наконечник или привод ШРУС. Колесный диск часто деформируется при ударе о кузов.

Симптом	Последствие	Экстренные меры
Глухой стук в поворотах	Ускоренный износ соседних шаровых/наконечников	Проверка люфта монтировкой
Виляние передка на скорости	Потеря курсовой устойчивости	Снижение скорости, запрет резких маневров
Хруст при повороте руля на месте	Неминуемый отрыв шарнира	Немедленная остановка и эвакуация

Важно: Эксплуатация с характерным хрустом или вертикальным люфтом колеса (проверяется покачиванием домкрата) категорически запрещена. Даже при движении к СТО существует высокий риск полного разрушения узла с неконтролируемыми последствиями.

Список источников

Источники информации для статьи.

Перечень использованных материалов.

• Официальные руководства по ремонту Renault Logan и Lada Largus
• Технические каталоги производителей автокомпонентов (Lemforder, TRW, Sidem)
• Специализированные автомобильные форумы: Renault Logan Club, Lada Largus Drive
• Видеоинструкции по замене шаровых опор от сертифицированных автосервисов
• Каталоги электронных систем подбора запчастей (Exist, Emex)
• Технические бюллетени дилерских центров Renault и Lada
• Сравнительные обзоры ресурса шаровых опор от независимых экспертов
• Производители инструмента: инструкции по работе со съемниками шаровых опор

Видео: Самостоятельная замена шаровой опоры Рено Логан и Сандеро


• Арочные шины - полный обзор и детали

• Рено Мастер - реальные мнения владельцев и подробный обзор

• Ford Transit Van - описание и технические характеристики
