Схема электрооборудования автомобиля ДЭУ Нексия

Статья обновлена: 18.08.2025

Электросхема Daewoo Nexia представляет собой детализированную карту электронных систем автомобиля, определяющую взаимодействие всех узлов и компонентов.

Понимание схемы критично для диагностики неисправностей, ремонта проводки или установки дополнительного оборудования, поскольку она отображает цепи питания, заземления, реле и датчики.

В статье подробно рассмотрены ключевые элементы электрооборудования Нексии, принципы их работы и типовые проблемы, требующие обращения к схеме.

Расположение и расшифровка основных реле и предохранителей

Основной монтажный блок предохранителей и реле в Daewoo Nexia расположен в моторном отсеке со стороны водителя, возле аккумуляторной батареи. Дополнительный блок салонных предохранителей находится в нижней части торпедо слева, за пластиковой декоративной панелью, доступ к которой осуществляется после открытия водительской двери.

Каждый предохранитель защищает конкретную электрическую цепь от перегрузок, а реле управляют подачей тока к мощным потребителям (фары, топливный насос, вентилятор охлаждения). Перед заменой всегда сверяйте номинал предохранителя с указанным на крышке блока и используйте только исправные элементы соответствующего ампеража.

Основные предохранители моторного отсека

Номер	Назначение	Номинал (А)
F1	Главное реле (ECM/PCM)	15
F4	Топливный насос	15
F7	Вентилятор радиатора (низкая скорость)	25
F8	Вентилятор радиатора (высокая скорость)	25
F12	Генератор, система зажигания	15
F14	Фары (ближний свет)	15

Основные реле

Реле стартера (K5) - управляет включением стартера при повороте ключа зажигания.
Главное реле (K60) - активирует питание ЭБУ двигателя и топливного насоса.
Реле вентилятора (K42/K43) - контролирует скорость вращения вентилятора охлаждения радиатора.
Реле противотуманных фар (K18) - отвечает за включение задних противотуманных фонарей.
Реле обогрева заднего стекла (K10) - управляет подачей тока на нити обогрева.

Схема подключения и принцип работы замка зажигания

Замок зажигания Daewoo Nexia представляет собой многопозиционный коммутатор, объединяющий механический ключ и электрические контакты для распределения питания по цепям автомобиля. Основные провода подключаются к контактной группе замка через разъём стандартной распиновки, где каждый провод соответствует определённой функции системы зажигания или дополнительным потребителям энергии.

Цветовая маркировка проводов на разъёме унифицирована: красный (толстый) – постоянный «+» от аккумулятора, жёлтый – питание стартера, чёрно-жёлтый – зажигание (IGN1), сине-белый – зажигание (IGN2), оранжевый – цепи габаритов и фар. Замок физически разрывает или замыкает линии в зависимости от позиции ключа, направляя ток по соответствующим траекториям.

Принцип работы по позициям ключа

LOCK (0): Все цепи разомкнуты, питание отключено. Ключ извлекается.
ACC (I): Активируются потребители (магнитола, прикуриватель) через оранжевый провод. Системы зажигания обесточены.
ON (II): Подаётся напряжение на катушку зажигания, ЭБУ, датчики (чёрно-жёлтый и сине-белый провода). Стартер отключён.
START (III): Замыкается цепь стартера (жёлтый провод) параллельно с удержанием контактов ON. При отпускании ключ возвращается в ON.

Позиция ключа	Активные цепи	Назначение
ACC	Оранжевый провод	Аудиосистема, освещение
ON	Чёрно-жёлтый, Сине-белый	Зажигание, ЭБУ, топливный насос
START	Жёлтый + цепи ON	Вращение стартера

Важно: При неисправностях (стартер не срабатывает, глохнет двигатель) проверяют целостность контактов в разъёме замка и отсутствие окислов. Механический износ внутренних дорожек приводит к потере напряжения на критичных узлах.

Разводка проводки в моторном отсеке: основные жгуты

Основные жгуты в подкапотном пространстве Дэу Нексия сосредоточены вокруг моторного щита и объединяют цепи управления двигателем, светотехники и вспомогательных систем. Центральным узлом является блок предохранителей и реле, расположенный возле аккумуляторной батареи, от которого питающие и сигнальные линии расходятся к потребителям через герметизированные разъемы.

Ключевыми элементами разводки выступают жгут системы впрыска, объединяющий провода к датчикам (коленвала, распредвала, детонации), форсункам, катушке зажигания и регулятору холостого хода, а также силовой жгут, отвечающий за подключение генератора, стартера и цепи АКБ. Отдельно выделяется жгут передней оптики с разветвлениями к фарам, поворотникам и датчикам уровня тормозной жидкости.

Описание основных жгутов

Жгуты проложены с учетом термостойкости и защиты от вибрации:

Жгут ЭСУД: Идет от ЭБУ через гофротрубку вдоль левого брызговика. Включает экранированные линии ДПКВ, ДПРВ и сигналы лямбда-зонда.
Силовой жгут: Короткие толстостенные кабели (красного цвета) от "+" АКБ к генератору и стартеру с ответвлением на главный предохранитель.
Жгут освещения: Разветвляется от основного пучка за фарой, содержит цепи ближнего/дальнего света, габаритов, поворотов и "массы".

Критичные точки подключения:

Компонент	Тип разъема	Цвет маркировки
Датчик коленвала	2-pin	Серый
Реле топливного насоса	4-pin	Красный
Разъем фар	3-pin	Черный (ближний свет)

Важно: Все жгуты крепятся пластиковыми хомутами к кронштейнам двигателя и кузова, избегая контакта с подвижными элементами и горячими поверхностями. Места прохода через перегородку моторного щита уплотнены резиновыми втулками.

Электросхема системы охлаждения: датчики, вентилятор

Система охлаждения Daewoo Nexia управляется через электрическую цепь, где ключевую роль играют датчики температуры и реле вентилятора. Основные компоненты включают датчик температуры охлаждающей жидкости (ДТОЖ), термовыключатель вентилятора и блок реле, которые взаимодействуют с ЭБУ двигателя.

При превышении пороговой температуры ДТОЖ передает сигнал на ЭБУ, который активирует реле вентилятора. В карбюраторных версиях вместо ЭБУ используется термовыключатель, напрямую замыкающий цепь питания вентилятора при достижении критического нагрева.

Ключевые компоненты и их функции

Компонент	Расположение	Функция
Датчик температуры ОЖ (ДТОЖ)	Корпус термостата	Измеряет температуру антифриза, передает данные на ЭБУ и панель приборов
Термовыключатель вентилятора	Нижний бачок радиатора	Замыкает контакты при 92±2°C (включение), размыкает при 87±2°C (выключение)
Реле вентилятора	Монтажный блок реле в салоне	Управляет подачей питания на электродвигатель по сигналу ЭБУ/термовыключателя
Электродвигатель вентилятора	За радиатором	Создает воздушный поток для охлаждения радиатора (мощность 150-200 Вт)

Типичные неисправности цепи:

Обрыв проводки к датчикам или окисление контактов
Выход из строя термовыключателя (проверяется мультиметром при нагреве)
Залипание реле вентилятора
Износ щеток электродвигателя

Диагностика выполняется путем:

Проверки сопротивления ДТОЖ при разных температурах
Подачи напряжения напрямую на клеммы вентилятора
Теста срабатывания реле при замыкании контактов термовыключателя

Цепь стартера: управление, силовые провода, защита

Управление стартером осуществляется через замок зажигания. При повороте ключа в положение "START" напряжение подается на управляющий контакт втягивающего реле (контакт 50). Это напряжение проходит через нейтральный выключатель (на механической КПП) или выключатель блокировки диапазонов (на автоматической трансмиссии), предотвращая запуск при включенной передаче.

Силовая часть цепи стартера запитывается напрямую от плюсовой клеммы аккумулятора через толстый медный провод (сечением 16-25 мм²), защищенный термостойкой изоляцией. Этот кабель подключается к болтовому соединению на втягивающем реле. После срабатывания реле силовой ток поступает на обмотки электродвигателя стартера через контакты реле.

Ключевые элементы защиты цепи

Для предотвращения повреждений и обеспечения безопасной работы в цепи стартера Нексии реализованы:

Предохранитель в цепи управления (обычно 10-15А) – защищает низкоамперную цепь катушки реле от КЗ.
Термостойкая изоляция силового кабеля – исключает плавление при нагреве от выхлопной системы.
Механическая блокировка – нейтральный выключатель (NSS) разрывает цепь при включенной передаче.

Компонент	Назначение	Типовые параметры
Силовой кабель АКБ-стартер	Передача высокого тока (250-400А)	Медь 25 мм², длина ≤1.5 м
Втягивающее реле	Включение силовой цепи + привод бендикса	Сопротивление катушки 0.3-0.8 Ом
Предохранитель цепи управления	Защита проводки от КЗ	Пластинчатый, 15А (F22 в монтажном блоке)

Важно: Коррозия контактов втягивающего реле или ослабление крепления силового провода приводит к падению напряжения, невозможности запуска и оплавлению соединений. Проверка чистоты клемм и момента затяжки (13-17 Н·м) обязательна при диагностике.

Проводка генератора: подключение и контроль заряда

Основной силовой контакт генератора (B+) напрямую соединяется толстым проводом с плюсовой клеммой аккумулятора через предохранитель в монтажном блоке. Этот кабель обеспечивает передачу вырабатываемого тока в бортовую сеть и подзаряд АКБ. Корпус генератора жестко крепится к двигателю, формируя надежное соединение с "массой" автомобиля, что критично для замыкания электрической цепи.

Контроль работоспособности и возбуждение генератора реализованы через цепь лампы заряда на приборной панели. При включении зажигания ток поступает через лампу на контакт "L" (или "IND") реле-регулятора генератора, инициируя начальное возбуждение обмотки ротора. После запуска двигателя генератор выдает напряжение, выравнивающее потенциал на обеих сторонах лампы, что приводит к ее гашению. Неисправности в цепи (обрыв, окисление) провоцируют постоянное горение или мигание лампы.

Ключевые контакты и компоненты

Клемма B+: Силовой выход (толстый красный/оранжевый провод), защищен плавким предохранителем 80-100А.
Клемма L (IND): Управление лампой заряда (тонкий провод), подключена к комбинации приборов.
Масса: Обеспечивается через корпус генератора и дополнительный провод на кузов/двигатель.
Реле-регулятор: Встроенный в генератор модуль, стабилизирует напряжение (13.8–14.5В) и управляет лампой заряда.

Цвет провода	Функция	Точка подключения
Красный/оранжевый (толстый)	Силовой выход (B+)	Аккумулятор (+) → Предохранитель
Коричневый/серый (тонкий)	Контроль лампы (L)	Плата приборов → Лампа заряда
Черный (толстый)	Масса	Кузов/блок двигателя

Диагностика неполадок включает проверку напряжения на B+ при работающем двигателе (менее 13.5В указывает на недозаряд), тест целостности цепи "массы", осмотр контактов и ремня генератора. Мигание лампы на холостых оборотах часто вызвано окислением клемм или износом щеток реле-регулятора.

Система зажигания: катушки, модуль, датчик Холла

Система зажигания Daewoo Nexia с распределителем (трамблёром) включает несколько ключевых компонентов: катушку зажигания, модуль зажигания и датчик Холла. Эти элементы совместно обеспечивают генерацию высоковольтного импульса для воспламенения топливно-воздушной смеси в цилиндрах двигателя. Работа системы синхронизируется с положением коленчатого вала через механическую связь трамблёра с двигателем.

Датчик Холла, установленный в распределителе, отслеживает положение распредвала и передаёт сигналы на электронный модуль зажигания. Нарушения в цепи датчика приводят к полному отказу системы: двигатель глохнет и не запускается. Катушка преобразует низковольтное напряжение АКБ (12В) в импульсы 15-30 кВ, которые через бегунок трамблёра поступают на свечи зажигания. Неисправность катушки проявляется пропусками зажигания или троением двигателя.

Принцип взаимодействия компонентов

Последовательность работы системы:

Вращение распредвала активирует датчик Холла, генерирующий цифровые сигналы о положении вала.
Модуль зажигания (расположенный на трамблёре или в подкапотном пространстве) получает сигналы датчика и управляет первичной цепью катушки.
При разрыве цепи модулем катушка зажигания создаёт высокое напряжение, передаваемое через центральный провод на крышку распределителя.
Бегунок трамблёра направляет импульс на соответствующий цилиндр через высоковольтные провода.

Типичные неисправности и их симптомы:

Компонент	Признаки поломки	Проверка
Датчик Холла	Резкая остановка двигателя, отсутствие искры	Замер напряжения мультиметром (0.4В–11В при вращении)
Модуль зажигания	Перегрев корпуса, хаотичные пропуски зажигания	Диагностика сканером на ошибки P0350-P0352
Катушка	Трещины на корпусе, снижение мощности	Замер сопротивления обмоток (первичная: 0.5–1.5 Ом, вторичная: 5–15 кОм)

Для замены датчика Холла или модуля требуется демонтаж распределителя. Критически важно соблюдать ориентацию вала трамблёра при установке – смещение на 1 зуб вызывает сбои в зажигании. Регулярная очистка контактов и замена высоковольтных проводов предотвращает утечки тока и коррозию разъёмов.

Цепи освещения: фары, габариты, указатели поворотов

Цепи фар ближнего и дальнего света запитаны через реле К3 и К4 в монтажном блоке. Управление осуществляется подрулевым переключателем, который коммутирует питание на катушки реле. Предохранители F9-F12 защищают отдельные ветви: F9/F10 для левой/правой нитей ближнего света, F11/F12 – для дальнего. Общая масса фар крепится на кузовных болтах передних лонжеронов.

Габаритные огни (F7/F8) и подсветка номерного знака (F14) активируются выключателем в салоне. Передние габариты интегрированы в блок-фары, задние – в комбинированные фонари. Указатели поворотов питаются через реле-прерыватель К2 (F13), управляющее напряжение поступает с подрулевого переключателя. Аварийная сигнализация дублирует цепь через отдельный выключатель на центральной консоли.

Ключевые компоненты

Реле: К2 (повороты), К3 (ближний свет), К4 (дальний свет)
Предохранители: F7/F8 (габариты), F9/F10 (ближний свет), F11/F12 (дальний свет), F13 (повороты), F14 (номерной знак)
Исполнительные элементы: Лампы H4 (фары), W5W (габариты), P21W (повороты)
Управление: Комбинированный подрулевой переключатель, выключатель аварийки

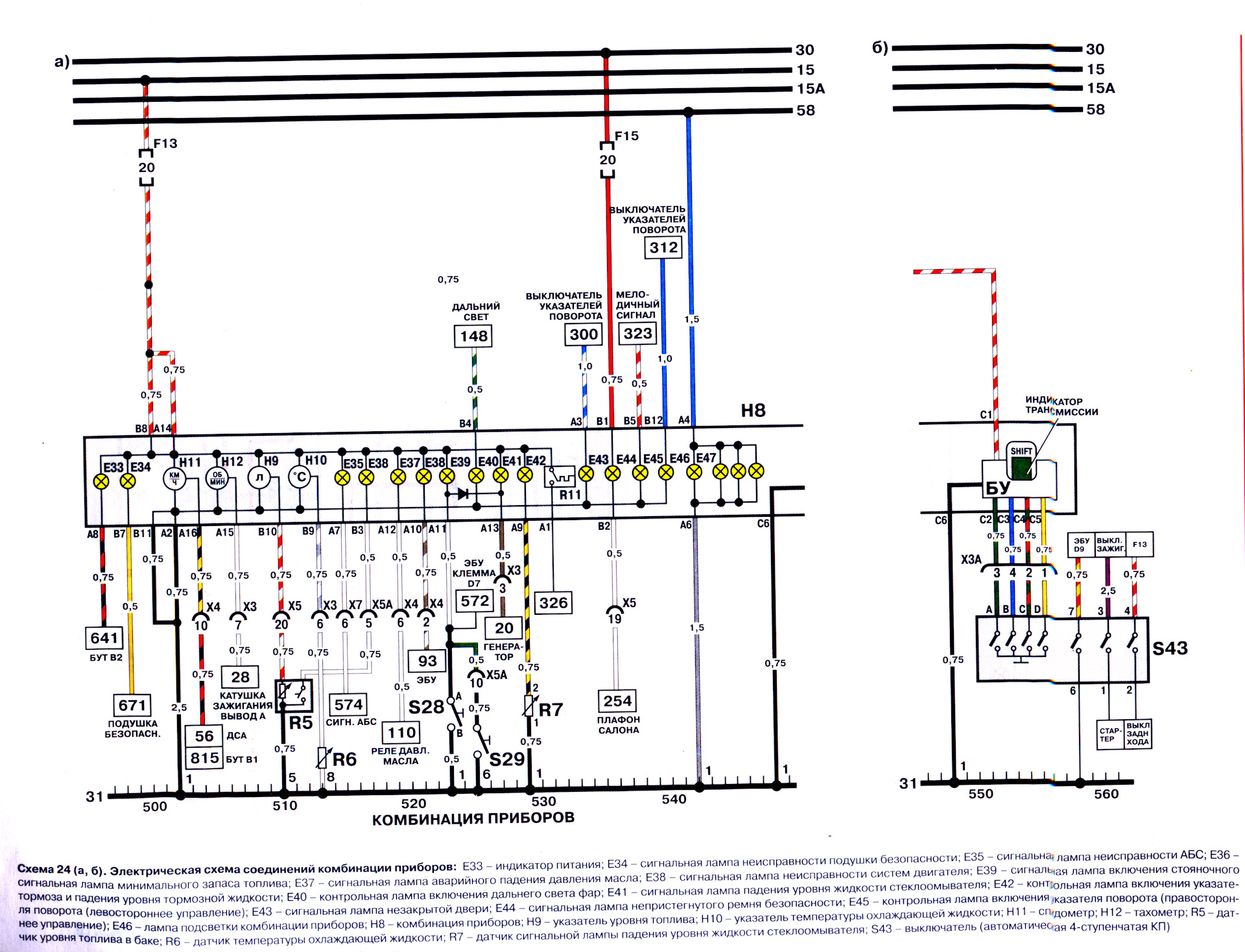

Подсветка салона и приборной панели: разъёмы и лампы

В салоне Daewoo Nexia применяются лампы накаливания типа T5 (1.2W) и W5W для основного плафона освещения. Плафон подключен через трёхконтактный разъём, где контакты отвечают за постоянное питание (+12V), массу и сигнал от дверей. Цвета проводов: красный/жёлтый (питание), чёрный (масса), зелёный/белый (управление дверьми).

Подсветка приборной панели использует лампы T5 (1.2W) с цоколем W2.1x9.5d, установленные в поворотных патронах. Они подключены к комбинации приборов через серый разъём на 12 контактов. Регулировка яркости осуществляется переменным резистором на панели управления, изменяющим силу тока в цепи серого провода с красной полосой.

Распространённые неисправности

Симптом	Возможная причина	Проверка
Не горит плафон	Перегорел предохранитель F11 (15A)	Тестером проверить +12V на красном проводе
Не регулируется яркость панели	Неисправность резистора R20	Замер сопротивления на контактах диммера
Мигание ламп	Окисление патронов	Визуальный осмотр контактов

Важные нюансы замены:

Лампы приборной панели требуют демонтажа рулевой колонки для доступа
При установке T5 соблюдайте полярность (для LED-аналогов)
Контактные группы разъёмов очищайте спиртом от окислов

Схема работы стеклоочистителей и омывателей Daewoo Nexia

Управление стеклоочистителями осуществляется через подрулевой переключатель, который подает сигналы на реле времени, расположенное в монтажном блоке предохранителей салона. При активации переключателя реле времени формирует импульсы, управляющие реле стеклоочистителя. Это реле коммутирует питание (через предохранитель F9) на электродвигатель щеток, обеспечивая три режима работы: постоянную скорость, прерывистый режим и высокую скорость.

При включении омывателя (отдельная кнопка на переключателе) напряжение через предохранитель F8 подается на электромотор омывателя. Одновременно сигнал поступает на реле времени, которое включает стеклоочистители на 3-4 цикла после прекращения подачи жидкости. За возврат щеток в исходное положение отвечает контактная группа в редукторе электродвигателя, размыкающая цепь при достижении парковочной позиции.

Ключевые компоненты системы

Электродвигатель щеток: Имеет два скоростных режима и встроенный механизм парковки
Реле времени (интервальное): Регулирует паузы в прерывистом режиме и управляет циклом омывателя
Силовое реле: Коммутирует высокий ток для электродвигателя
Двухпозиционная кнопка омывателя: Активирует насос и передает сигнал на реле времени

Предохранитель	Назначение	Номинал
F8	Цепь омывателя лобового стекла	10А
F9	Цепь стеклоочистителей	25А

Важно: Отказ возврата в парковочное положение часто связан с износом контактов в редукторе двигателя или неисправностью реле времени. При отсутствии работы омывателя следует проверить чистоту форсунок и состояние трубок подачи жидкости.

Электропроводка топливного насоса и регулятора давления Daewoo Nexia

Система питания топливом в Daewoo Nexia с инжекторным двигателем управляется электронным блоком управления (ЭБУ). Электропроводка обеспечивает подачу напряжения на электробензонасос (ЭБН), расположенный внутри топливного бака в составе топливного модуля, и управляет работой электромагнитного регулятора давления топлива (РДТ), который также интегрирован в модуль.

ЭБН предназначен для создания необходимого давления в топливной рампе. РДТ поддерживает это давление в заданных пределах, стравливая излишки топлива обратно в бак. Питание на насос подается через реле и предохранитель, а управление РДТ осуществляется широтно-импульсной модуляцией (ШИМ) сигналом от ЭБУ.

Основные компоненты и схема подключения

Источники питания и управление:

Аккумуляторная батарея (АКБ): Основной источник напряжения.
Главное реле (Реле зажигания / Main Relay): Активируется при включении зажигания, подает +12V на цепи системы управления двигателем, включая цепь управления реле топливного насоса.
Реле топливного насоса (Fuel Pump Relay): Управляется ЭБУ. Включается на несколько секунд при включении зажигания (для создания давления) и постоянно при работающем стартере/двигателе. Через него подается основное питание на ЭБН.
Предохранитель топливного насоса (обычно 15A или 20A, в монтажном блоке): Защищает цепь питания насоса. Маркировка в блоке предохранителей: "FUEL PUMP", "FP", "EFI" или по номеру (см. схему конкретной модели).
Электронный блок управления (ЭБУ):
- Управляет включением/выключением реле топливного насоса.
- Формирует ШИМ-сигнал для управления электромагнитным клапаном РДТ.
- Контролирует работу системы через датчики (давление, расход воздуха, лямбда-зонд и т.д.).

Цепь питания топливного насоса:

+12V от АКБ (постоянно) → Предохранитель топливного насоса (в монтажном блоке).
С выхода предохранителя → Контакт 30 реле топливного насоса.
С контакта 87 реле топливного насоса (при его срабатывании) → Провод (часто желто-красный - Yel/Red) → Разъем топливного модуля (обычно в районе заднего сиденья или багажника).
Провод питания внутри жгута топливного модуля → Электродвигатель топливного насоса.
Масса электродвигателя насоса → Провод (часто черный - Blk) → Разъем модуля → Надежное соединение с кузовом (массой).

Цепь управления регулятором давления топлива (РДТ):

ЭБУ (соответствующий управляющий вывод, например, FPC) → Провод (цвет зависит от года и модели, часто красно-синий - Red/Blue или сине-белый - Blu/Wht) → Разъем топливного модуля.
Провод внутри жгута модуля → Электромагнитный клапан РДТ.
Второй вывод клапана РДТ → Провод (часто черный - Blk) → Разъем модуля → Надежное соединение с кузовом (массой).

Диагностический разъем: Контакт "FP" (Fuel Pump) диагностического разъема OBD-II (расположен обычно под панелью возле ног водителя) подключен напрямую к цепи питания насоса *после* реле. Подача +12V на этот контакт при выключенном зажигании позволяет принудительно включить топливный насос для диагностики или прокачки системы.

Ключевые точки диагностики:

Напряжение на контакте "30" реле насоса: Должно быть +12V постоянно (при исправном предохранителе).
Напряжение на контакте "85" реле насоса (управление от ЭБУ): При включении зажигания/работе двигателя должно быть ~0V (реле срабатывает на массу).
Напряжение на контакте "87" реле насоса (выход): +12V должно появляться на несколько секунд при включении зажигания и постоянно при работе стартера/двигателя.
Напряжение на питающем проводе насоса (на разъеме модуля): Аналогично напряжению на контакте "87" реле.
Сопротивление обмотки ЭБН: Обычно 0.5 - 3.0 Ом (сверяться с мануалом). Обрыв или КЗ - неисправность.
Сопротивление обмотки РДТ: Обычно 15 - 25 Ом при 20°C. Обрыв или КЗ - неисправность.
Целостность и отсутствие коррозии на проводах массы.

Компонент/Параметр	Типичное значение / Описание
Номинал предохранителя ЭБН	15A или 20A
Цвет провода питания ЭБН	Желто-красный (Yel/Red)
Цвет провода массы ЭБН/РДТ	Черный (Blk)
Цвет провода управления РДТ (от ЭБУ)	Красно-синий (Red/Blue) / Сине-белый (Blu/Wht)
Сопротивление обмотки ЭБН	0.5 - 3.0 Ом (проверять по мануалу!)
Сопротивление обмотки РДТ	15 - 25 Ом при 20°C
Диагностический контакт принудительного включения ЭБН	"FP" в диагностическом разъеме OBD-II

Важно: Перед любыми работами с топливной системой соблюдайте меры предосторожности (сброс давления, отключение АКБ, отсутствие источников открытого огня). Точные цвета проводов и номиналы предохранителей/реле всегда сверяйте с официальной электросхемой для конкретного года выпуска и модели двигателя вашей Daewoo Nexia.

Цепи центрального замка и сигнализации: управление дверьми

Управление центральным замком в Daewoo Nexia осуществляется через отдельный блок управления (ЦЗ), взаимодействующий с сигнализацией. Основные цепи включают питание (постоянное +12В и зажигание), массу, управляющие сигналы от водительской двери и CAN-шину для интеграции с иммобилайзером. Сигнализация дублирует функции ЦЗ через релейные выходы, блокируя двери при постановке на охрану.

Электроприводы дверей (актуаторы) подключаются к блоку ЦЗ четырьмя проводами: два силовых (+/-) для движения засова вверх/вниз, сигнальный провод от концевика положения "закрыто" и общий провод массы. При подаче напряжения на один из силовых проводов мотор актуатора вращается в заданном направлении, механически перемещая дверной штифт.

Типовые элементы цепи

Блок управления ЦЗ – преобразует сигналы с ключа/пульта в команды для актуаторов
Дверные актуаторы – электромоторы с редуктором (сопротивление обмотки 3-5 Ом)
Концевики дверей – передают статус "закрыто" в блок сигнализации
Реле блокировки – отключает цепи при срабатывании сигнализации

Цепь	Назначение	Цвет провода
Power Lock	Открытие всех дверей	Синий/красный
Power Unlock	Закрытие всех дверей	Синий/черный
Door Trigger	Сигнал статуса двери	Коричневый

Диагностика неисправностей включает проверку предохранителей F3 (15А) и F11 (10А) в монтажном блоке, измерение напряжения на клеммах актуаторов при срабатывании замка, тестирование концевиков мультиметром в режиме прозвонки. Частые проблемы – обрыв проводов в гофре между кузовом и дверью, окисление контактов реле, износ шестерен актуаторов.

Подключение ЭБУ двигателя: основные датчики и исполнительные устройства

Электронный блок управления (ЭБУ) двигателя Daewoo Nexia взаимодействует с группой датчиков, непрерывно считывающих параметры работы силового агрегата. Ключевые сенсоры установлены в критических точках мотора и передают данные о частоте вращения, температурных режимах, составе смеси и позициях валов.

На основе полученной информации ЭБУ формирует управляющие импульсы для исполнительных механизмов. Эти устройства непосредственно влияют на формирование топливно-воздушной смеси, момент зажигания, стабилизацию холостого хода и другие аспекты работы двигателя.

Основные датчики:

Датчик положения коленчатого вала (ДПКВ) - определяет ВМТ и угловую скорость
Датчик положения распределительного вала (ДПРВ) - идентифицирует цикл работы цилиндров
Датчик массового расхода воздуха (ДМРВ) - измеряет объем всасываемого воздуха
Датчик температуры охлаждающей жидкости (ДТОЖ) - контролирует тепловой режим двигателя
Датчик положения дроссельной заслонки (ДПДЗ) - фиксирует угол открытия дросселя
Датчик детонации - обнаруживает вибрации при неконтролируемом воспламенении
Кислородный датчик (лямбда-зонд) - анализирует содержание кислорода в выхлопе

Исполнительные устройства:

Топливные форсунки	Дозированная подача бензина
Модуль зажигания	Генерация высоковольтных импульсов
Регулятор холостого хода (РХХ)	Стабилизация оборотов на холостом ходу
Клапан продувки адсорбера	Управление парами бензина
Бензонасос	Подача топлива под давлением
Вентилятор охлаждения	Терморегуляция радиатора

Проводка системы ABS: датчики скорости колес

Датчики скорости вращения колес (ДСВК) являются ключевыми элементами ABS на Daewoo Nexia. Каждое колесо оборудовано индивидуальным датчиком индуктивного типа, фиксирующим частоту вращения через взаимодействие с зубчатым венцом ступицы. Электрические сигналы от датчиков передаются по экранированным проводам для минимизации помех.

Проводка ДСВК объединяется в жгуты, проходящие вдоль элементов подвески и кузова. Разъемы датчиков расположены в колесных арках, обеспечивая удобный доступ для диагностики. Основные соединения сходятся к блоку управления ABS, размещенному в моторном отсеке или под панелью приборов.

Схема подключения и параметры

Типовая распиновка 4-контактного разъема датчика ABS:

Контакт 1: Сигнальный провод (+)
Контакт 2: Сигнальный провод (-)
Контакт 3: Экран (оплетка)
Контакт 4: Не задействован

Цвет провода	Назначение	Сопротивление датчика (Ом)
Коричневый/Белый	Передний левый (+)	800-1400
Коричневый/Желтый	Передний левый (-)
Коричневый/Зеленый	Передний правый (+)
Коричневый/Красный	Передний правый (-)

Характерные неисправности проводки:

Обрыв сигнальных проводов при перетирании о элементы кузова
Короткое замыкание из-за повреждения изоляции
Окисление контактов в разъемах
Нарушение целостности экранирующей оплетки

Диагностика выполняется измерением сопротивления датчиков и "прозвонкой" цепей мультиметром. При замене обязательна герметизация разъемов для защиты от влаги и грязи.

Разъёмы приборной панели: спидометр, тахометр, индикаторы

На приборной панели Daewoo Nexia расположены основные разъёмы для подключения спидометра, тахометра и контрольных индикаторов. Эти разъёмы обеспечивают передачу сигналов от датчиков двигателя, трансмиссии и систем безопасности к соответствующим приборам на щитке. Стандартно используются многоконтактные пластиковые колодки с цветовой маркировкой проводов, упрощающей диагностику и ремонт.

Некорректное соединение разъёмов приводит к сбоям в работе указателей скорости, оборотов двигателя, индикаторов топлива, температуры охлаждающей жидкости, а также ламп CHECK ENGINE, ABS, заряда АКБ и давления масла. Особое внимание уделяется распиновке контактов для CAN-шины, которая интегрирует данные с электронных блоков управления.

Распиновка основных разъёмов

Контакт	Назначение	Цвет провода
A1	Сигнал спидометра (от датчика скорости)	Жёлтый
B4	Сигнал тахометра (обороты ДВС)	Синий/белый
C2	Датчик уровня топлива	Розовый
D7	Индикатор давления масла	Коричневый/красный
E3	CAN-H (цифровая шина)	Оранжевый/чёрный

Ключевые особенности подключения:

Спидометр использует импульсный сигнал с датчика скорости на КПП, чувствителен к обрыву цепи.
Тахометр получает данные напрямую с катушки зажигания, требует экранирования провода.
Индикаторы подключаются через групповую землю (контакт GND на колодке).

Типовые неисправности: Окисление контактов в разъёмах вызывает хаотичные показания приборов или мигание ламп. При замене панели обязательна проверка совместимости распиновки для конкретного года выпуска. Для диагностики используют мультиметр и схему цепи конкретного индикатора.

Типичные точки обрыва и окисления контактов в электросхеме Daewoo Nexia

Электрооборудование Нексии подвержено характерным неисправностям из-за коррозии и механических повреждений проводки. Особое внимание уделяется зонам с постоянной вибрацией или воздействием влаги.

Проблемные участки часто проявляются отказом фар, указателей поворота, топливного насоса или датчиков. Диагностику начинают с проверки целостности цепи и состояния контактных групп в ключевых узлах.

Критичные точки электросхемы

Основные зоны обрывов:

Жгут от АКБ к стартеру (перетирание о кронштейн двигателя)
Проводка вдоль порогов (коррозия от влаги и реагентов)
Трасса от кузова к задней двери (перелом в гофре)
Разъём генератора (термоусадка трескается от вибрации)

Зоны окисления контактов:

Блок предохранителей (нижний ряд клемм)
Колодка ЭБУ двигателя (особенно при подтоплении)
Разъёмы фар (конденсат в оптике)
Соединения массы (кузовные шпильки под торпедой и аккумулятором)

Симптом	Точка проверки	Метод ремонта
Не работают габариты	Колодка выключателя освещения	Чистка контактов, замена клемм
Стартер не крутит	Красный провод от АКБ	Замена участка кабеля
Не горят стоп-сигналы	Разъём выключателя тормоза	Восстановление пайки

Профилактика: Обработка разъёмов токопроводящей смазкой, контроль крепления жгутов, зачистка кузовных "масс" при каждом ТО. Особенно актуально для автомобилей после 10 лет эксплуатации.

Методика поиска короткого замыкания в бортовой сети Daewoo Nexia

Поиск короткого замыкания (КЗ) в бортовой сети Nexia требует системного подхода и соблюдения мер безопасности. Перед началом работ обязательно отсоедините отрицательную клемму аккумулятора и подготовьте мультиметр, схему электрооборудования автомобиля, а также предохранители с маркировкой, соответствующей номиналу цепей.

Основная сложность заключается в локализации проблемного участка среди множества параллельных цепей. Начинайте диагностику с визуального осмотра жгутов проводов в зонах повышенного риска: возле подвижных элементов (рулевая колонка, петли дверей), вблизи источников тепла (двигатель, выхлопная система), а также в местах соединений (блоки предохранителей, разъемы).

Пошаговая процедура поиска

Определение проблемной цепи:
- Выявите перегоревший предохранитель по маркировке на крышке монтажного блока
- Сверьтесь со схемой электрооборудования для определения обслуживаемых потребителей
Проверка сопротивления:
Переведите мультиметр в режим измерения сопротивления (Ω). Подключите один щуп к контакту извлеченного предохранителя (со стороны нагрузки), второй – к кузову авто. Показания ниже 50 кОм указывают на наличие КЗ.
Локализация участка:
Последовательно отключайте разъемы потребителей в проблемной цепи, контролируя сопротивление на каждом этапе. Исчезновение КЗ после отсоединения конкретного устройства указывает на неисправность этого компонента или ведущих к нему проводов.
Проверка целостности изоляции:
- Осмотрите жгуты на участке между последним рабочим и первым нерабочим разъемом
- Особое внимание уделите точкам соприкосновения с кузовными элементами
- Проверьте состояние гофрозащиты и отсутствие перегибов проводов

Типичные проблемные зоны Nexia	Возможные причины КЗ
Проводка вдоль стоек дверей	Перетирание жгута при открытии/закрытии дверей
Разъемы под передними сиденьями	Затопление салона, повреждение изоляции
Тросы ручного тормоза	Контакт с незащищенными проводами
Колодка генератора	Плавление изоляции из-за перегрева

При отсутствии видимых повреждений используйте метод исключения: отсоедините разъемы от всех потребителей цепи и подключайте их поочередно, контролируя сопротивление на предохранителе. Обнаружив проблемный участок, замените поврежденный фрагмент проводки с обязательной термоусадкой соединений.

Список источников

Для достоверного описания электросхемы Daewoo Nexia использовались технически точные материалы. Источники включают официальную документацию и специализированные издания по автомобильной электронике.

Следующие ресурсы предоставляют детализированные схемы, принципы работы систем и рекомендации по диагностике. Они охватывают различные годы выпуска и модификации модели.

Официальное руководство по ремонту Daewoo Nexia - заводская техническая документация с полными принципиальными схемами
Электросхемы автомобилей Daewoo (издательство "Золотая книга") - справочник с цветными монтажными схемами блоков
База данных TecDoc - каталог электронных компонентов с параметрами и расположением
Протоколы диагностики OBD-II для Nexia - описание шин CAN и разъемов сканирования
Форумы специалистов СТО Daewoo: архивные обсуждения типовых неисправностей проводки
Видеоразборы на YouTube-каналах AutoElectric - практический анализ цепей зажигания и освещения
Сервисные мануалы Mitchell OnDemand - детализация реле и предохранителей по годам выпуска
