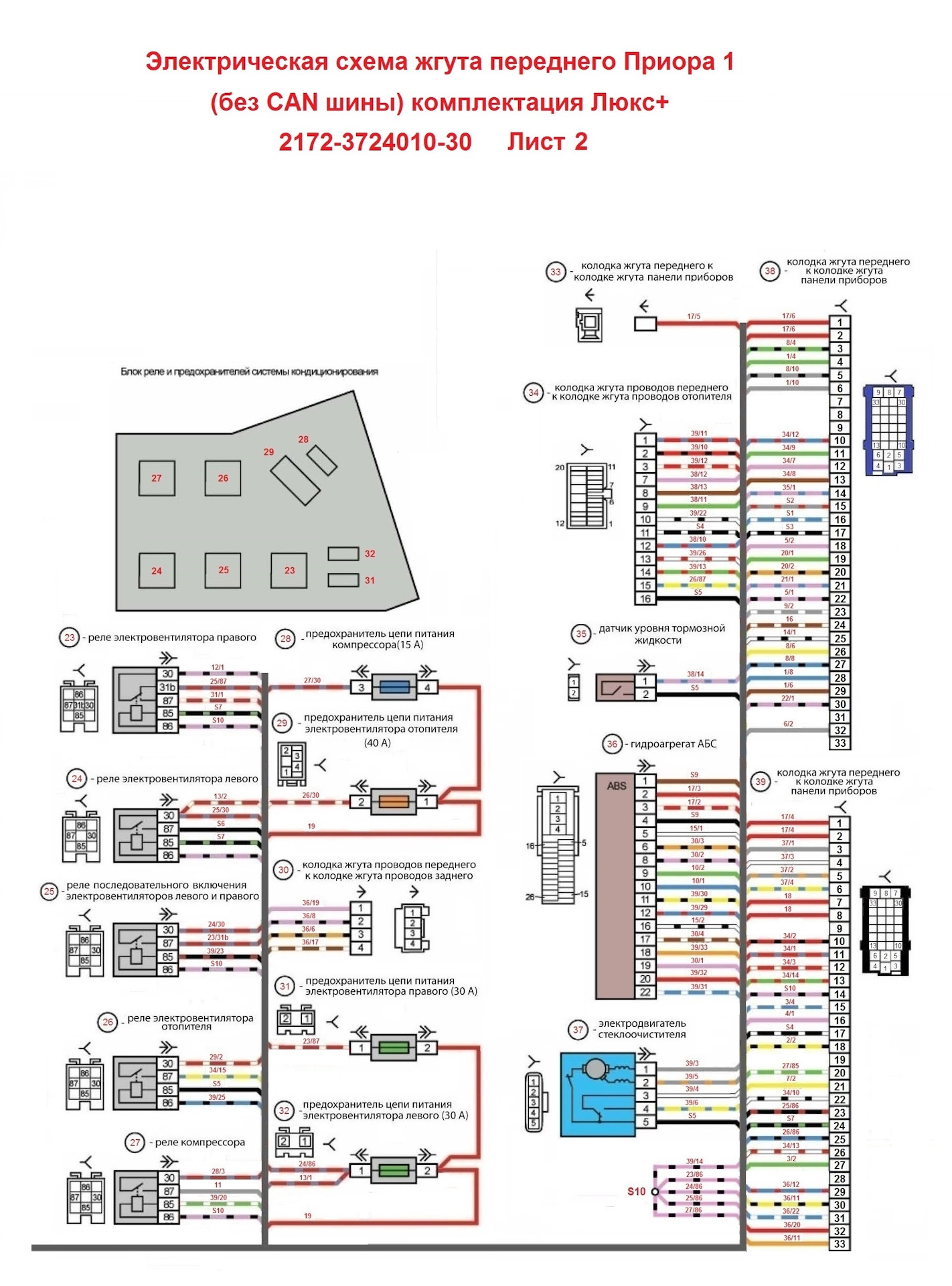

Схема электропроводки и электрооборудование Лада Приора
Статья обновлена: 18.08.2025
Электрооборудование Лады Приоры обеспечивает работу всех систем автомобиля – от запуска двигателя до комфорта в салоне. Понимание его схемы критически важно для диагностики неисправностей и самостоятельного ремонта.
Знание расположения реле, предохранителей и трассировки проводов позволяет оперативно устранять типичные проблемы: отказ фар, неработающие стеклоподъемники или сбои в работе датчиков. Электрическая схема служит навигатором в этом процессе.
В статье подробно разбирается структура электрооборудования Приоры: блоки управления, цепи питания, основные компоненты и их взаимодействие. Акцент сделан на практическом применении схемы проводки для решения реальных задач.
Снятие и установка комбинации приборов Приоры
Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи для исключения коротких замыканий и сброса ошибок ЭБУ. Подготовьте фигурную (крестовую) отвертку и чистую ветошь для защиты декоративных панелей от царапин. Убедитесь в наличии хорошего освещения рабочей зоны.
Демонтаж начинается с аккуратного поддевания и снятия декоративной накладки рулевой колонки, скрывающей верхние крепления панели приборов. После этого открутите два самореза крестового типа, фиксирующих верхнюю часть комбинации приборов. Избегайте резких движений при извлечении блока, чтобы не повредить шлейфы и разъемы.
Последовательность подключения и проверки
При установке новой или снятой комбинации соблюдайте следующий порядок действий:
- Совместите посадочные штыри на корпусе приборов с отверстиями в торпедо
- Аккуратно подключите основной жгут проводов (разъем белого цвета) до характерного щелчка фиксатора
- Подсоедините разъем антенны GPS при наличии штатной навигации
- Зафиксируйте блок саморезами без перетяжки резьбы
- Установите на место декоративную накладку рулевой колонки
После подключения АКБ выполните проверку функционала: включите зажигание и убедитесь в нормальной индикации всех контрольных ламп, работе спидометра, тахометра и указателей уровня топлива. При замене блока может потребоваться адаптация датчика уровня топлива через диагностическое оборудование.
Схема подключения передних фар и регулировка света
Электропитание передних фар Лады Приора осуществляется через реле и предохранители, расположенные в монтажном блоке салона. Ближний и дальний свет работают по раздельным цепям: ближний питается через реле K4 (15А предохранитель F4), дальний – через реле K5 (15А предохранитель F5). Общая "масса" (GND) фар выведена на кузовные точки возле аккумулятора и передних лонжеронов.
Проводка реализована пятипроводной схемой: отдельные провода для ближнего (H1), дальнего (H2), габаритного света (W5W), указателя поворота (PY21W) и общего заземления. Переключение режимов осуществляется подрулевым переключателем, который коммутирует управляющий сигнал на соответствующие реле.
Регулировка угла наклона фар
Корректная настройка света обязательна для безопасности и выполняется на спецстенде или ровной площадени у стены:
- Загрузите автомобиль до снаряженной массы (водитель + 75 кг в багажник)
- Направьте Приору перпендикулярно стене на расстоянии 5 метров
- Закройте одну фару картоном, отрегулируйте вторую
| Параметр | Значение |
|---|---|
| Высота центра ближнего света | На 5 см ниже отметки центра фары на стене |
| Горизонтальная граница светотени | Должна совпадать с вертикальной разметкой оси автомобиля |
Регулировочные винты расположены на тыльной стороне фары: верхний меняет вертикальный угол, боковой – горизонтальный. При замене ламп обязательно проверяйте посадку цоколя – перекос вызывает некорректное светораспределение.
Замена ламп стоп-сигналов в задних фонарях
Для замены лампы стоп-сигнала потребуется новая лампа типа P21W (оранжевый цоколь) и крестовая отвертка. Убедитесь, что автомобиль стоит на ручнике, а зажигание выключено. Работу выполняйте при холодных фонарях во избежание ожогов.
Откройте багажник и снимите пластиковую декоративную накладку, закрывающую заднюю часть фонаря. Она крепится на пластиковых клипсах: аккуратно подденьте их плоской отверткой или пальцами, двигаясь по периметру. Избегайте чрезмерных усилий, чтобы не сломать крепления.
Порядок замены
- Найдите три гайки крепления фонаря (расположены за снятой накладкой).
- Открутите гайки крестовой отверткой, удерживая их пальцами с обратной стороны.
- Потяжите фонарь на себя, отсоединив его от кузова.
- Поверните пластиковый патрон лампы стоп-сигнала против часовой стрелки.
- Извлеките перегоревшую лампу из патрона, нажав на нее и повернув.
- Установите новую лампу P21W в патрон до щелчка.
Соберите узел в обратной последовательности: вставьте патрон с лампой в фонарь (повернув по часовой стрелке), установите фонарь на штатное место, закрутите гайки крепления. Проверьте работу стоп-сигнала, нажав педаль тормоза при включенном зажигании. Убедитесь в отсутствии зазоров между фонарем и кузовом после установки.
Важно: Не касайтесь стеклянной колбы новой лампы голыми пальцами – жировые следы приводят к локальному перегреву и сокращению срока службы. При наличии окислов на контактах патрона зачистите их мелкой наждачной бумагой перед установкой лампы.
Диагностика неисправностей указателей поворота
При отказе указателей поворота на Ладе Приора первичная проверка начинается с реле поворотов (расположено в монтажном блоке под панелью). Исправность реле определяется характерным щелчком при активации поворотников. Отсутствие звука указывает на проблемы с реле, предохранителем F16 (15А) или цепью управления.
Если реле функционирует, но лампы не горят, проверьте напряжение на контактах разъёма реле (пин 85 при включённом зажигании). Отсутствие "+" свидетельствует об обрыве в цепи от замка зажигания. Наличие питания требует диагностики выходного сигнала (пин 30 реле) и целостности проводки к лампам.
Пошаговая схема проверки цепи
- Визуальный осмотр ламп: извлеките и проверьте нити накаливания всех ламп поворота (передние, задние, боковые).
- Контроль массы: убедитесь в надёжности контакта "земли" на кузове возле фар и задних фонарей.
- Диагностика подрулевого переключателя:
- Снимите пластиковый кожух рулевой колонки
- Прозвоните мультиметром контакты переключателя при активации левого/правого поворота
| Симптом | Вероятная причина | Действие |
| Лампы горят постоянно | Залипание реле K3 | Замена реле поворотов |
| Мигают слишком быстро | Перегорание одной лампы | Проверка всех ламп в цепи |
| Не работают только с одной стороны | Окисление контактов в патроне лампы | Чистка контактов, замена патрона |
| Отсутствует звук щелчков | Обрыв в цепи 12В (предохранитель F16) | Замена предохранителя, поиск КЗ |
Важно: При замене ламп используйте штатные мощности (PY21W для передних указателей, P21W для задних). Установка ламп неправильной мощности вызывает сбои в работе реле.
Подключение и ремонт кнопки аварийной сигнализации
Кнопка аварийной сигнализации на Приоре расположена на центральной консоли и подключена к блоку управления световой сигнализацией (БУС) через разъем Х2. Основные цепи включают: питание +12В (постоянное от предохранителя F2), массу (GND), сигнальную линию к БУС и управление подсветкой. При нажатии кнопки замыкается контакт, отправляющий сигнал на БУС для активации поворотников.
Типовые неисправности: физическое повреждение кнопки (трещины, залипание), окисление контактов в разъеме, обрыв проводки или перегорание предохранителя F2 (15А). При отказе аварийки сначала проверьте предохранитель в монтажном блоке, затем состояние разъемов на кнопке и БУС, используя мультиметр для прозвонки цепей.
Порядок диагностики и замены
- Снимите декоративную накладку тонкой отверткой, открутите два винта крепления кнопки.
- Отсоедините разъем, проверьте напряжение на контакте 1 (красный провод) – должно быть +12В при включенном зажигании.
- Прозвоните цепь массы (контакт 2, черный провод) на кузов.
- При нажатой кнопке убедитесь в замыкании между контактами 3 (синий провод) и 4 (желто-черный).
| Контакт разъема | Цвет провода | Функция |
|---|---|---|
| 1 | Красный | +12В (питание) |
| 2 | Черный | Масса (GND) |
| 3 | Синий | Сигнал к БУС |
| 4 | Желто-черный | Управляющая цепь |
При обнаружении обрыва восстановите проводку, при окислении зачистите контакты. Если кнопка не реагирует на нажатие при исправных цепях, замените её. Установка новой кнопки выполняется в обратном порядке: подключите разъем, зафиксируйте винтами, защелкните панель.
Монтаж и коммутация противотуманных фар
Установка противотуманных фар начинается с выбора места крепления на переднем бампере согласно заводской разметке. После снятия декоративных заглушек корпусы фар фиксируются штатными крепежными элементами, обеспечивая герметичность соединения. Обязательно проверяется угол наклона светового пучка для соответствия требованиям ПДД.
Прокладка проводки выполняется через технологические отверстия в моторном щите с использованием гофрированных трубок для защиты от перетирания. Трасса кабелей формируется вдали от подвижных деталей и нагревающихся элементов, крепится пластиковыми хомутами параллельно штатным жгутам. Силовой провод сечением не менее 1.5 мм² протягивается от монтажного блока в салоне через штатный резиновый уплотнитель.
Подключение электрической цепи
Коммутация осуществляется через реле 85-86-87-30, где:
- Контакт 85 соединяется с массой кузова
- Контакт 86 подключается к кнопке включения в салоне
- Контакт 87 ведёт к плюсовым клеммам фар
- Контакт 30 запитывается от предохранителя F16 (15А) монтажного блока
Цепь управления подключается к контакту Х1/11 колодки электронного блока управления (ЭБУ) для синхронизации с габаритами. Минусовые провода фар объединяются и крепятся к кузову болтовым соединением в районе аккумуляторной батареи, место контакта очищается от краски и обрабатывается антикором.
| Элемент цепи | Параметр | Значение |
|---|---|---|
| Предохранитель | Номинал | 15А |
| Реле | Тип | 90.3747-10 |
| Сечение провода | Силовая линия | 1.5 мм² |
После монтажа выполняется тестирование: при включении зажигания и нажатии кнопки фары должны загораться одновременно. Обязательна регулировка светотеневой границы на расстоянии 5 метров от вертикальной поверхности – верхняя кромка пучка должна быть ниже центра фары на 10 см.
Схема электродвигателя отопителя салона Лада Приора
Электродвигатель отопителя салона Приоры получает питание через реле и предохранитель. Напряжение +12В подается на клеммы мотора через реле К3, установленное в монтажном блоке под капотом. Цепь защиты реализована предохранителем F7 (20А) в этом же блоке.
Управление скоростью вращения осуществляется переключателем на панели климат-контроля. Переключатель изменяет сопротивление в цепи, регулируя напряжение на дополнительном резисторе (снижающем обороты). Положения переключателя соответствуют: I – минимальная скорость (через резистор), II – средняя, III – максимальная (напряжение подается напрямую).
Ключевые компоненты цепи
Основные элементы схемы:
- Электродвигатель вентилятора (расположен в корпусе печки)
- Реле К3 (монтажный блок двигателя)
- Предохранитель F7 (20А, монтажный блок)
- Переключатель скоростей (на панели управления)
- Дополнительный резистор (установлен возле мотора)
Типичные неисправности включают окисление контактов реле, перегорание предохранителя F7, износ щеток двигателя или выход из строя дополнительного резистора. Проверку начинают с диагностики предохранителя и реле.
| Цвет провода | Назначение |
| Красный | +12В от реле К3 (макс. скорость) |
| Красный с синим | +12В через резистор (I-II скорость) |
| Черный | Масса (кузов) |
Замена датчика уровня тормозной жидкости на Ладе Приоре
Датчик уровня тормозной жидкости (ДУТЖ) расположен на крышке бачка главного тормозного цилиндра. При падении уровня жидкости ниже нормы он замыкает цепь, активируя сигнальную лампу на приборной панели. Неисправность проявляется постоянным горением индикатора или его полным отсутствием при пустом бачке.
Для замены потребуется новый датчик (артикул 11180-3713010-00 или аналог), чистая ветошь и емкость для слива 50-100 мл тормозной жидкости. Избегайте попадания жидкости на лакокрасочное покрытие – она агрессивна.
Порядок замены
- Отсоедините минусовую клемму аккумулятора.
- Снимите пластиковую крышку бачка ГТЦ, отжав фиксаторы.
- Очистите поверхность бачка вокруг датчика от грязи.
- Отключите электрический разъем датчика, нажав на фиксатор.
- Выкрутите старый датчик против часовой стрелки.
- Быстро установите новый датчик, минимизируя потери жидкости.
- Долейте тормозную жидкость до метки «MAX».
- Подключите разъем и клемму АКБ.
Важные нюансы:
- Используйте только рекомендованную жидкость DOT-4.
- Проверьте герметичность соединения после установки.
- Убедитесь в отсутствии пузырей в бачке при нажатии на педаль тормоза.
| Симптом неисправности | Возможная причина |
| Лампа горит при нормальном уровне | Замкнутый поплавок, повреждение проводки |
| Лампа не горит при низком уровне | Окисление контактов, обрыв цепи |
Подключение и настройка электроусилителя руля
Подключение ЭУР начинается с монтажа блока управления и электродвигателя в подкапотном пространстве согласно схеме проводки. Основные силовые кабели (толщиной 25 мм²) подсоединяются напрямую к аккумулятору через предохранитель 80А, установленный в монтажном блоке. Обязательно подключается шина заземления к кузову в точке возле правой стойки. Сигнальные провода от датчика крутящего момента на рулевой колонке и датчика скорости интегрируются в разъёмы ЭБУ усилителя по цветовой маркировке.
После физического подключения выполняется коммутация с бортовой сетью через диагностический разъём OBD-II. Требуется подключить провод CAN-шины (оранжево-чёрный) к центральному контроллеру для обмена данными со спидометром и датчиком оборотов двигателя. Отдельно подключается сигнальный провод (бело-синий) к замку зажигания для активации системы при включении зажигания.
Процедура настройки
- Инициализация системы через диагностический сканер (например, ELM327 с ПО OpenDiag)
- Калибровка нулевого положения руля при движении по прямой
- Настройка параметров усилия:
- Скорость 0-20 км/ч: максимальное усиление
- Скорость 60-80 км/ч: среднее значение
- Скорость >100 км/ч: минимальное усиление
| Параметр | Нормальное значение | Ошибки |
|---|---|---|
| Напряжение питания | 13.5-14.2V | U0422, C1610 |
| Сигнал скорости | 0-5V (пропорц. скорости) | U0415, C1612 |
| Датчик крутящего момента | 2.5V (нейтраль) | C1016, C1013 |
После программирования выполняется тест-драйв с контролем равномерности усилия в поворотах. При появлении ошибок проводится дополнительная диагностика датчика положения ротора и целостности экранированных проводов. Обязательна проверка корректности работы самодиагностики системы при выключенном зажигании.
Анализ цепей системы ABS: датчики и блок управления
Система ABS на Лада Приора включает четыре индуктивных датчика скорости вращения колес (по одному на каждом колесе), блок управления и связанные электрические цепи. Датчики преобразуют механическое вращение в электрические импульсы, передавая данные о скорости вращения колес в блок управления ABS через экранированные провода. Передние датчики подключены к жгуту в подкапотном пространстве, задние – через разъемы под задним сиденьем.
Блок управления ABS обрабатывает сигналы от датчиков, сравнивает скорости вращения колес и при обнаружении блокировки управляет гидравлическим модулятором для регулировки тормозного усилия. Цепи системы включают питание блока (12 В от аккумулятора через предохранитель F10), «массу», сигнальные линии датчиков и управляющие провода к клапанам модулятора. Обрыв или замыкание в этих цепях приводят к отключению ABS и активации контрольной лампы на приборной панели.
Диагностика ключевых цепей ABS
| Элемент цепи | Параметры проверки | Типичные неисправности |
|---|---|---|
| Датчики скорости колес | Сопротивление: 0.7–2.5 кОм (между контактами разъема), изоляция: >20 МОм | Обрыв катушки, замыкание на массу, загрязнение магнитного сердечника |
| Проводка датчиков | Целостность сигнальных проводов, сопротивление экрана (должно быть ≈0 Ом на массу) | Перелом проводов у разъемов, повреждение экранирующей оплетки, коррозия контактов |
| Блок управления ABS | Напряжение питания: 11–14 В, сопротивление «массы»: <0.5 Ом | Отсутствие питания, окисление клемм, внутренние дефекты микропроцессора |
Диагностические процедуры:
- Считать коды ошибок через диагностический разъем OBD-II (например: C0040 – обрыв цепи датчика правого переднего колеса).
- Проверить напряжение на разъеме блока ABS: контакт 1 – питание (+12 В), контакт 2 – «масса».
- Протестировать датчики:
- Измерить сопротивление между клеммами датчика (отсоединив разъем).
- Проверить переменное напряжение (0.1–2 В) при вращении колеса вручную.
- Прозвонить цепи от датчиков до блока управления на отсутствие КЗ и обрывов.
Установка сигнализации со штатной проводкой
Интеграция сигнализации в штатную электропроводку Приоры требует точного подключения к CAN-шине автомобиля через диагностический разъем OBD-II. Основные цепи управления – замок зажигания, центральный замок, концевики дверей, габаритные огни и сирена – коммутируются через штатные реле и предохранители без нарушения заводской изоляции. Обязательно используется разветвитель CAN-шины для параллельного подключения блока сигнализации к цифровой сети.
Ключевой этап – согласование работы иммобилайзера и сигнализации через диагностический сканер. При некорректной настройке возможны конфликты блокировки двигателя. Сигнальные провода (например, статуса охраны или удаленного запуска) выводятся через штатные заглушки в моторном щите с обязательной герметизацией точек ввода.
Типовые точки подключения
Обязательные цепи:
- Центральный замок: Синий/красный провод в жгуте водительской двери (управление)
- Замок зажигания: Оранжевый провод (ACC) и желтый (START) под рулевой колонкой
- Концевики капота/багажника: Черно-зеленый провод в левой передней стойке
| Цепь | Цвет провода | Локация |
|---|---|---|
| Габариты | Коричневый | Блок предохранителей |
| Сирена | Красный/черный | Моторный отсек (правый брызговик) |
| Тахометр | Серый | ЭБУ (колодка Х2, пин 48) |
Критические нюансы: При подключении к CAN-шине (провода оранжевый/коричневый в разъеме OBD) требуется установка защитного диода для предотвращения перегрузки сети. Все соединения изолируются термоусадкой, а блок сигнализации размещается за приборной панелью с фиксацией от вибрации. Обязательна проверка срабатывания всех зон датчиков и отсутствия ложных блокировок двигателя после программирования.
Схема подключения центрального замка
Управление центральным замком на Лада Приора осуществляется через блок кузовной электроники (БКЭ), расположенный за приборной панелью. Основные силовые цепи актуаторов дверей подключены к реле и предохранителям монтажного блока в подкапотном пространстве. Питание системы осуществляется по проводу +12В (постоянное) через предохранитель F8 (15А).
Сигнальные провода от кнопки водительской двери и брелока сигнализации (при наличии) заведены на разъем Х1 БКЭ. Цепь управления актуаторами реализована по двухпроводной схеме: изменение полярности на выходах БКЭ вызывает движение штока в противоположных направлениях. Массовый контакт обеспечивается через кузов автомобиля (провод черного цвета).
Цветовая маркировка проводов
| Функция | Цвет провода | Куда подключен |
|---|---|---|
| Питание +12В | Красный | Клемма 30 монтажного блока |
| Сигнал открытия (водит. дверь) | Желто-красный | Контакт 4 разъема Х1 БКЭ |
| Сигнал закрытия (водит. дверь) | Зелено-красный | Контакт 5 разъема Х1 БКЭ |
| Управление актуатором (перед. пасс. дверь) | Желто-синий / Зелено-синий | Контакт 1-2 разъема Х2 БКЭ |
Важные особенности подключения:
- Актуаторы задних дверей управляются через отдельные провода: желто-черный (открытие) и зелено-черный (закрытие) для левой двери, желто-белый и зелено-белый для правой
- Цепь кнопки водительской двери замыкается на массу при нажатии: черно-красный провод (открытие), черно-синий (закрытие)
- При установке сигнализации управляющие импульсы подаются на контакты 4 и 5 разъема Х1 БКЭ
Ремонт электроприводов стеклоподъемников
Основные неисправности электроприводов стеклоподъемников на Lada Priora связаны с нарушением контактов в цепи управления, износом механических компонентов или выходом из строя электродвигателя. Первым этапом ремонта является точная диагностика для локализации проблемы.
Проверку начинают с предохранителя F10 (15А) в монтажном блоке и реле стеклоподъемников (К5). Далее тестируют работоспособность кнопок управления на водительской и соответствующей дверной панели, уделяя внимание целостности проводки в гофре между кузовом и дверью.
Диагностика неисправностей
| Симптом | Возможная причина | Метод проверки |
|---|---|---|
| Стекло не двигается ни в одном направлении | Обрыв питания, неисправность мотора, заклинивание механизма | Прозвон цепи +12В (желтый провод) и массы (черный) на разъеме мотора |
| Движение только в одну сторону | Сгорел один из силовых контактов реле, обрыв в цепи управления | Замер напряжения на проводах управления (синий/бело-синий) при нажатии кнопки |
| Прерывистая работа, самопроизвольная остановка | Износ шестерен редуктора, засорение направляющих, плохой контакт в кнопках | Визуальный осмотр механизма после снятия, проверка сопротивления кнопок |
| Гул мотора без движения стекла | Срезанные пластиковые шестерни редуктора, обрыв троса | Разборка привода, проверка целостности зубьев и тросов |
Этапы ремонта:
- Снятие дверной обивки: Открутите саморезы под ручкой и подлокотником, снимите клипсы по периметру.
- Демонтаж узла:
- Отсоедините разъем электропривода
- Выкрутите три болта крепления механизма к двери
- Извлеките стекло с направляющих, затем снимите привод
- Разборка электропривода: Раскройте корпус, извлеките мотор и редуктор. Проверьте:
- Целостность пластиковых шестерен
- Состояние тросов и роликов
- Отсутствие коррозии на контактах мотора
Замена поврежденных шестерен выполняется ремонтными комплектами. При обрыве тросов или износе направляющих целесообразна установка нового привода. После сборки обязательна регулировка положения стекла: установите его в среднее положение привода перед фиксацией болтами, проверьте плавность хода и отсутствие перекосов.
Диагностика цепи стартера и втягивающего реле
Проверку начинают с контроля напряжения на клемме «50» стартера при повороте ключа зажигания в положение «Стартер». Используйте мультиметр в режиме вольтметра: красный щуп подключите к клемме, чёрный – к массе кузова. Отсутствие напряжения 10-14В указывает на проблемы в цепи управления.
Убедитесь в исправности предохранителей F1 (15А) и F6 (7.5А) в монтажном блоке, а также реле стартера K3. Проверьте целостность проводки от замка зажигания до реле и клеммы «50» стартера. Короткое замыкание на массу в этих цепях вызывает отказ срабатывания.
Проверка компонентов системы
Алгоритм диагностики стартера:
- Имитация запуска: подайте +12В напрямую с АКБ на клемму «50» стартера. Отсутствие реакции подтверждает неисправность стартера или втягивающего реле
- Тест втягивающего реле:
- Щелчок при подаче напряжения – исправна втягивающая обмотка
- Отсутствие вращения якоря – проверьте силовую цепь или обгорание контактов реле
- Замер падения напряжения: Подключите вольтметр между «+» АКБ и клеммой «30» стартера при пуске. Превышение 0.5В указывает на:
| Показания вольтметра (В) | Возможная неисправность |
|---|---|
| Более 1.5 | Окисление клемм АКБ или проводов |
| 0.8-1.2 на "30" | Износ щёток стартера |
Важно: Перед проверкой убедитесь в заряде АКБ (не менее 12.5В) и отсутствии механических заклиниваний двигателя. При диагностике втягивающего реле отдельно тестируют сопротивление обмоток (20-50 Ом для удерживающей, 0.3-0.6 Ом для втягивающей).
Проверка генератора: выходное напряжение и ток нагрузки
Для оценки работоспособности генератора на Ладе Приора измерьте выходное напряжение на клеммах аккумулятора при работающем двигателе. Используйте мультиметр в режиме измерения постоянного напряжения (DCV). Установите диапазон 20 В. Красный щуп подключите к положительной клемме АКБ (+), чёрный – к отрицательной (-). Исправный генератор должен выдавать 13.5–14.5 В при оборотах двигателя 2000–2500 об/мин и температуре +20°C.
Проверку тока нагрузки выполняйте последовательно. Подключите амперметр (мультиметр в режиме 10A DC) в разрыв цепи между "+" генератора и "+" АКБ. Включите максимальное количество потребителей: фары дальнего света, обогрев заднего стекла, печку на полную мощность. Токовая нагрузка должна соответствовать номиналу генератора (90–100А для стандартных моделей Приоры) и не вызывать падения напряжения ниже 13.0 В.
Критерии оценки и типовые неисправности
Отклонения напряжения:
- Менее 13.2 В – недостаточная зарядка (неисправен регулятор, пробой диодов, износ щёток)
- Более 14.8 В – перезаряд (выход из строя регулятора напряжения)
- Колебания показаний – плохой контакт или износ щёток
Диагностика цепи:
- Проверьте натяжение и состояние ремня генератора
- Осмотрите разъём регулятора напряжения на окисление
- Замерьте падение напряжения на силовом проводе (от B+ генератора до "+" АКБ) – допустимо до 0.5В
- Контролируйте целостность массы (корпус генератора – кузов)
| Параметр | Норма | Действия при отклонении |
|---|---|---|
| Холостой ход (без нагрузки) | 13.6–14.0 В | Проверить регулятор напряжения |
| Под нагрузкой (все потребители) | 13.2–14.2 В | Диагностика диодного моста, статора |
| Ток отдачи (макс.) | >85% от номинала | Замена генератора или ремонт узлов |
Замена датчика положения коленчатого вала (ДПКВ) на Ладе Приоре
Датчик положения коленчатого вала (ДПКВ) – критически важный элемент системы управления двигателем Приоры. Он передает данные ЭБУ о моменте прохождения коленвалом верхней мертвой точки, напрямую влияя на точность впрыска топлива и угол опережения зажигания. Неисправность ДПКВ приводит к полной остановке двигателя или серьезным перебоям в работе.
Основные признаки неисправности включают внезапную остановку мотора, трудности с запуском (особенно "на горячую"), плавающие обороты на холостом ходу, пропуски зажигания и потерю мощности. При появлении этих симптомов и кода ошибки Р0335 (или Р0336) в диагностике требуется проверка или замена датчика.
Пошаговая процедура замены
- Отсоедините минусовую клемму аккумулятора для обесточивания системы.
- Найдите ДПКВ: он расположен на кронштейне рядом со шкивом коленвала, чуть выше масляного фильтра (со стороны радиатора).
- Аккуратно отожмите пластиковый фиксатор и отсоедините электрический разъем датчика.
- Выкрутите единственный крепежный болт (ключ на 10 мм), удерживающий датчик в кронштейне.
- Извлеките старый датчик из посадочного гнезда, избегая попадания грязи в отверстие.
- Очистите посадочное место ветошью от масла и загрязнений.
- Установите новый ДПКВ, соблюдая заводской зазор 0.5–1.2 мм между торцом датчика и зубьями шкива коленвала (регулируется прокладками).
- Затяните крепежный болт моментом 8–12 Н∙м, подключите разъем до щелчка фиксатора.
- Подключите аккумулятор и выполните пробный запуск двигателя.
Важно: после замены может потребоваться адаптация ДПКВ через диагностическое оборудование. Используйте только оригинальные датчики (арт. 21120-3847010) или проверенные аналоги – некорректная работа дешевых аналогов часто вызывает повторные сбои.
Подключение кислородного датчика (лямбда-зонда) на Lada Priora
Кислородный датчик (лямбда-зонд) в системе управления двигателем Приоры отслеживает содержание кислорода в отработавших газах. Он передает данные на электронный блок управления (ЭБУ), который корректирует состав топливовоздушной смеси для оптимальной работы катализатора и снижения вредных выбросов.
На Приоре применяются циркониевые 4-контактные датчики с подогревом. Основные типы: Bosch 0 258 006 537 или аналоги (например, BOSAL 299-100). Устанавливаются в приемной трубе выпускного коллектора (верхний датчик) и после катализатора (нижний датчик на моделях с Евро-3/4).
Схема подключения и распиновка
Цветовая маркировка проводов стандартизирована для датчиков Бош:
| Цвет провода | Назначение |
|---|---|
| Белый | Сигнальный выход (+) к ЭБУ |
| Серый | Опорное напряжение (-) к ЭБУ |
| Черный | Питание нагревателя (+12В) |
| Синий | Масса нагревателя |
Порядок подключения к ЭБУ Январь 7.2 / М74:
- Сигнальный провод (белый): контакт В1/28 для верхнего датчика, В1/29 для нижнего
- Опорное напряжение (серый): контакт В1/10 (общая масса для обоих датчиков)
- Питание нагревателя (черный): через реле зажигания на контакт 87 серого колодца ЭБУ
- Масса нагревателя (синий): кузовная точка заземления возле ЭБУ
Критические моменты при установке:
- Обязательно обрабатывайте резьбовое соединение графитовой смазкой перед монтажом
- Фиксируйте жгут проводов вдали от выпускного коллектора (температура >150°С разрушает изоляцию)
- Проверяйте герметичность посадки после установки – подсос воздуха искажает показания
Схема управления форсунками и катушкой зажигания
Управление топливными форсунками и катушкой зажигания на Ладе Приора осуществляется электронным блоком управления двигателем (ЭБУ). ЭБУ получает данные от датчиков (положения коленвала, распредвала, ДМРВ, детонации, температуры ОЖ, лямбда-зонда) и рассчитывает оптимальные моменты впрыска топлива и искрообразования для каждого цилиндра.
Форсунки подключены к ЭБУ индивидуально через силовые ключи, что позволяет реализовать фазированный впрыск. Катушка зажигания (модуль зажигания) объединяет две двухвыводные катушки для работы в системе DIS (Direct Ignition System) и управляется ЭБУ по сигналам низкого напряжения для генерации высоковольтных импульсов на свечи.
Ключевые компоненты системы
Цепь управления форсунками:
- ЭБУ подает импульсный сигнал (+12V) на обмотку форсунки через индивидуальный вывод
- Массовый провод форсунок объединен и подключен к ЭБУ через общую точку
- Длительность импульса (время открытия) регулируется ЭБУ на основе нагрузки и режима работы ДВС
Цепь управления катушкой зажигания:
- ЭБУ формирует управляющие сигналы для первичных обмоток катушек
- Модуль содержит два независимых преобразователя напряжения
- Высоковольтные выводы катушек попарно подключены к свечам 1-4 и 2-3 цилиндров
| Компонент | Тип сигнала | Назначение вывода |
|---|---|---|
| Форсунка цилиндра 1 | Импульс +12В | Вывод 45 ЭБУ |
| Форсунка цилиндра 2 | Импульс +12В | Вывод 46 ЭБУ |
| Форсунка цилиндра 3 | Импульс +12В | Вывод 47 ЭБУ |
| Форсунка цилиндра 4 | Импульс +12В | Вывод 48 ЭБУ |
| Катушка зажигания | Low-Side | Выводы 1а-1б (1-4 цил.) и 2а-2б (2-3 цил.) ЭБУ |
Диагностика неисправностей включает проверку цепей управления тестером (сопротивление обмоток форсунок 11-15 Ом, катушки 0.5-3 Ом), осмотр контактов разъемов ЭБУ и датчиков, анализ ошибок через OBD-II интерфейс (типовые коды P0201-P0204, P0351-P0354). Обрыв цепи или короткое замыкание приводят к пропускам воспламенения в соответствующем цилиндре.
Поиск обрыва в цепи датчика скорости
Для диагностики обрыва в цепи датчика скорости (ДС) на Ладе Приора потребуется мультиметр в режиме прозвонки или измерения сопротивления. Начинайте проверку при выключенном зажигании, предварительно отсоединив разъем датчика скорости.
Основные этапы включают визуальный осмотр проводки на предмет механических повреждений, коррозии контактов и проверку целостности цепи "провод за проводом". Особое внимание уделите участкам возле гофр рулевой колонки и в местах перегибов жгута.
Порядок проверки цепи
- Проверка питания:
- Контакт 1 разъема ДС (+12В при включенном зажигании)
- Контакт 2 ("масса") – сопротивление должно быть близко к 0 Ом
- Тест сигнального провода:
- Контакт 3 разъема ДС → контакт 9 колодки ЭБУ (синий провод)
- Сопротивление более 5 Ом указывает на обрыв
- Проверка экранирующей оплетки:
- Сопротивление между оплеткой кабеля ДС и "массой" авто
- Некорректные показания – признак повреждения экрана
| Контакт ДС | Назначение | Нормальные значения |
|---|---|---|
| 1 | Питание +12В | Напряжение при включенном зажигании |
| 2 | Земля (GND) | Сопротивление ≈0 Ом на массу |
| 3 | Сигнал к ЭБУ | Сопротивление <1 Ом до контакта 9 ЭБУ |
При обнаружении обрыва замените поврежденный участок провода с обязательной пропайкой соединений и изоляцией термоусадкой. После ремонта проверьте работу ДС на ходу: отсутствие ошибки Р0500 и стабильные показания спидометра подтвердят устранение неисправности.
Подключение бортового компьютера к CAN-шине на Лада Приора
Для интеграции бортового компьютера в CAN-сеть Приоры требуется физическое соединение с шиной и программная адаптация. CAN-шина на этих автомобилях объединяет блок управления двигателем (ЭБУ), контроллер ABS, блок панели приборов и другие узлы, используя два провода: CAN-High (оранжево-черный) и CAN-Low (оранжево-коричневый). Распиновка разъёмов зависит от года выпуска авто, но стандартные точки подключения расположены за блоком предохранителей или в районе рулевой колонки.
Перед монтажом убедитесь в совместимости БК с CAN-протоколом Приоры (обычно K-line или CAN 2.0B). Отключите минусовую клемму АКБ! Далее снимите защиту рулевой колонки для доступа к диагностическому разъёму OBD-II или штатному жгуту проводов. Контакты CAN находятся на колодке ЭБУ (пины 6 и 14 для разъёма M74) либо на фишке OBD-II (пины 6 и 14 согласно ISO 15765-4).
Пошаговая инструкция подключения
- Подготовка проводов: Используйте экранированный двужильный кабель длиной ~1.5 м. Зачистите концы, установите клеммы "папа" для разъёма БК.
- Поиск CAN-линий:
- Вариант 1: Через диагностический разъём OBD-II (расположен под рулём) – пин 6 (CAN-H), пин 14 (CAN-L).
- Вариант 2: Через колодку ЭБУ (под бардачком) – контакты 6 (CAN-H) и 14 (CAN-L) на фишке M74 (для контроллера Bosch M7.9.7).
- Соединение: Подключите провода от БК к CAN-шине методом "прокола" изоленты жгута или через разъём-переходник. Надёжно заизолируйте соединения.
- Подача питания: Плюс (12V) – от замка зажигания (синий провод на прикуривателе), минус – к кузову (болт возле руля).
- Активация: После сборки цепи включите зажигание. Если БК поддерживает CAN, он автоматически обнаружит сеть и предложит выбрать параметры для мониторинга (расход топлива, ошибки ЭБУ и т.д.).
| Компонент | Цвет провода | Точка подключения |
|---|---|---|
| CAN-High | Оранжево-чёрный | OBD-II пин 6 / ЭБУ пин 6 |
| CAN-Low | Оранжево-коричневый | OBD-II пин 14 / ЭБУ пин 14 |
| Питание +12V | Синий (прикуриватель) | Через предохранитель 10А |
Важно: При некорректной работе проверьте целостность экрана кабеля и отсутствие замыканий между CAN-H и CAN-L. Если БК не видит шину, обновите его прошивку или проверьте диагностическим сканером активность CAN-линий. Для моделей Приоры до 2011 года может потребоваться перепрошивка ЭБУ для поддержки расширенного обмена данными.
Обновление аудиосистемы: подключение динамиков
Подключение новых динамиков к штатной магнитоле Приоры требует понимания схемы аудиовыходов головного устройства и соответствия полярности проводов. Штатные провода динамиков в дверях и передней панели обычно имеют стандартную цветовую маркировку, но её необходимо сверить с документацией конкретной модели магнитолы для избежания ошибок фазировки.
Используйте мультиметр для точного определения "+" и "–" на проводах, идущих от магнитолы к точкам подключения динамиков. Убедитесь, что импеданс (сопротивление) новых динамиков (обычно 4 Ом) соответствует возможностям усилителя головного устройства или внешнего усилителя, если он установлен. Несоответствие может привести к перегреву и выходу техники из строя.
Порядок подключения и важные нюансы
Основные этапы подключения:
- Снятие старых динамиков: Демонтируйте дверные карты или панели для доступа к штатным местам установки.
- Подготовка проводки: Аккуратно отсоедините старые динамики, сохранив штатные разъемы или зачистив провода для подключения новых клемм.
- Фазировка: Строго соблюдайте полярность при подключении проводов к клеммам нового динамика ("+" к "+", "–" к "–").
- Установка и изоляция: Надежно закрепите динамик в посадочном месте, используя переходные рамки при необходимости. Изолируйте все соединения.
- Проверка: Включите магнитолу на малой громкости для проверки корректной работы каждого канала перед сборкой обшивки.
Критические аспекты:
- Сечение проводов: Для мощных компонентных систем или сабвуфера используйте специальные акустические кабели достаточного сечения (от 1.5-2 мм²).
- Защита от влаги: В дверях обязательна установка влагозащитных кожухов (стаканов) на динамики для предотвращения замыканий.
- Кроссоверы: При установке компонентной акустики правильно подключите кроссоверы согласно схеме производителя.
| Параметр | Штатная система | Рекомендация при замене |
| Диаметр динамиков (перед) | 16 см (6.5") | Используйте переходные кольца для точной установки |
| Мощность (RMS) | 15-25 Вт | Выбирайте динамики с RMS, сопоставимым с выходом ГУ/усилителя |
| Импеданс | 4 Ом | Строго соблюдайте! Не устанавливайте 2 Ом или 8 Ом без модернизации усилителя |
Монтаж сабвуфера и усилителя в штатную сеть
Подключение сабвуфера и усилителя к штатной бортовой сети Лады Приоры требует точного определения точек питания и соблюдения правил безопасности. Основная задача – обеспечить оборудование стабильным напряжением 12В без риска перегрузки штатной электропроводки автомобиля.
Ключевым этапом является подключение силового кабеля (сечением не менее 4-8 мм²) напрямую к положительной клемме аккумулятора через предохранитель (60-100А, установленный в 30-40 см от АКБ). Массовый провод аналогичного сечения крепится к кузову в точке с чистым металлом, предварительно зачищенной от краски и коррозии.
Схема подключения компонентов
Штатная магнитола выступает источником сигнала: используйте линейные выходы (RCA) или подключите высокоуровневые входы усилителя к задним акустическим каналам. Для автоматического включения усилителя при запуске головного устройства подключите REM-провод к антенному выходу магнитолы или цепи ACC (красный провод в ISO-разъеме).
Порядок коммутации проводов:
- Проложите силовой кабель от АКБ через технологическое отверстие в моторном щите (используйте резиновую втулку)
- Подсоедините предохранитель возле аккумулятора
- Закрепите кабель вдоль штатной проводки, избегая подвижных деталей
- Соедините массовый провод с кузовом в багажнике
- Подключите сигнальные RCA-кабели и REM-провод к магнитоле
- Установите межблочные кабели отдельно от силовой проводки
Типичные ошибки при интеграции:
- Использование тонких проводов – вызывает просадку напряжения
- Крепление массы на окрашенную поверхность – приводит к плохому контакту
- Отсутствие предохраждения – риск возгорания при КЗ
- Параллельная прокладка силовых и сигнальных кабелей – вызывает наводки
| Компонент | Рекомендуемое сечение кабеля | Точка подключения в Приоре |
|---|---|---|
| Плюс питания (B+) | 4-8 мм² | Клемма АКБ (+) через предохранитель |
| Масса (GND) | 4-8 мм² | Болт кузова в багажнике |
| REM | 0.75-1.5 мм² | Антенный выход или ACC (ISO красный) |
Обязательно проверьте нагрузку на генератор: установка усилителя мощностью свыше 500Вт может потребовать замены штатного генератора Приоры (90А) на более производительный вариант (110-120А). Перед постоянной эксплуатацией измерьте напряжение на клеммах усилителя при максимальной громкости – просадка ниже 11.5В недопустима.
Замена датчика дождя и света на лобовом стекле
Для замены датчика дождя и света на Ладе Приора потребуется демонтировать старый модуль и установить новый, соблюдая ориентацию и чистоту поверхности. Работы проводятся при выключенном зажигании во избежание короткого замыкания. Предварительно снимите плафон освещения салона и декоративный кожух крепления зеркала заднего вида для доступа к разъёмам.
Отсоедините электропроводку от датчика, аккуратно нажав на фиксатор разъёма. Снимите кронштейн крепления, открутив крепёжные винты крестовой отвёрткой. Очистите посадочную зону на лобовом стекле от пыли и следов старого герметика спиртовым раствором. Убедитесь в отсутствии трещин и сколов в области монтажной площадки.
Пошаговая процедура установки
- Нанесите тонкий слой прозрачного герметика (рекомендуется Loctite 5699) на контактную площадку нового датчика
- Плотно прижмите корпус к стеклу, совместив метки ориентации
- Зафиксируйте кронштейн винтами с моментом затяжки 1.5-2 Н·м
- Подключите разъём электропроводки до характерного щелчка фиксатора
- Проверьте герметичность стыка, удалите излишки герметика
После установки выполните калибровку системы через диагностическое оборудование (например, ELM327 с ПО OpenDiag). Убедитесь в корректной реакции на:
- Имитацию капель воды на рабочей зоне стекла
- Резкое изменение освещённости (можно использовать фонарь)
| Типичные ошибки | Последствия |
|---|---|
| Попадание пузырьков воздуха под оптический элемент | Ложные срабатывания дворников |
| Загрязнение светочувствительного сенсора | Задержка включения фар |
| Нарушение геометрии установки | Частичная неработоспособность зон контроля |
Схема подключения обогрева зеркал заднего вида
Подключение обогрева зеркал заднего вида на Lada Priora осуществляется через реле обогрева заднего стекла, расположенное в монтажном блоке под панелью приборов. Управление питанием происходит от кнопки обогрева заднего стекла в салоне. При активации кнопки напряжение +12В подается на контакты нагревательных элементов обоих зеркал через единую цепь.
Проводка проходит по левой стороне кузова: от монтажного блока через гофру в дверь водителя к левому зеркалу, затем переходит на правую дверь через разъем в стойке кузова. Сечение проводов – 1,5 мм². Обязательно соблюдение полярности: коричневый провод – «масса» (подключается к кузову в дверях), синий с красной полосой – «плюс» от реле.
Последовательность подключения
- Снять обшивки дверей и зеркала
- Проложить провода через дверные гофры:
- Левый бок: от блока предохранителей к разъему зеркала
- Правый бок: от левой стойки через порог к двери пассажира
- Подключить клеммы к контактам нагревателей:
Цвет провода Назначение Точка подключения Синий с красной полосой +12В Центральный контакт нагревателя Коричневый Масса (-) Болт крепления зеркала к кузову - Проверить цепь мультиметром: сопротивление нагревателя 4-6 Ом
Важно: Защита цепи осуществляется предохранителем F17 (15А) в монтажном блоке. При некорректной работе убедитесь в отсутствии обрыва проводов в дверных гофрозащитах – это типовое слабое место. Подключение напрямую к АКБ запрещено – возможен перегрев проводки.
Анализ проводки заднего противотуманного фонаря Лада Приора
Цепь питания заднего противотуманного фонаря (ЗПФ) начинается от монтажного блока в салоне. Через предохранитель F6 (15А) напряжение +12В поступает на контакт 4 реле К8. При активации кнопкой на панели, реле замыкает цепь, подавая ток по проводу оранжевого цвета с красной полосой (сечение 1.5 мм²) к заднему жгуту через штекер X1 в моторном щите.
В задней части автомобиля провод проходит по левому лонжерону, заходит в багажник через резиновый гофроканал. Под обивкой багажника он подключается к ЗПФ через разъем с двумя контактами: постоянный "+" (оранжево-красный) и "масса" (черный провод, крепится к кузову под облицовкой). Управление осуществляется реле, срабатывающим только при включенном зажигании и наружном освещении.
Типовые неисправности и диагностика
- Отсутствие питания на фонаре: Проверить напряжение мультиметром на контакте 1 разъема ЗПФ при включенной кнопке. Отсутствие +12В указывает на обрыв в цепи питания.
- Плохой контакт "массы": Зачистить точку крепления черного провода у левой стойки в багажнике или прозвонить цепь на сопротивление (должно быть ≤ 0.5 Ом).
- Окисление разъемов: Осмотреть штекеры X1 (моторный щит), соединения у фонаря и реле К8. Признаки – зеленый налет или деформация контактов.
Диагностику начинать с проверки предохранителя F6. Если цел, имитировать срабатывание реле К8, замкнув контакты 3 и 5 перемычкой – включение фонаря подтвердит неисправность реле или цепи управления. Для поиска обрыва использовать метод "прозвонки" участков провода между узлами.
Список источников
При подготовке материалов по электрооборудованию и схемам проводки автомобиля Lada Priora использовались специализированные технические документы и проверенные информационные ресурсы. Ниже приведены ключевые источники, обеспечивающие достоверность представленных данных.
Для точной интерпретации электросхем и особенностей монтажа рекомендуется сверяться с актуальными версиями руководств и учитывать модификацию транспортного средства.
- Официальное руководство по ремонту и обслуживанию Lada Priora (издательство "АВТОМЕХАНИКА")
- Каталог электрооборудования Lada Priora (ОАО "АвтоВАЗ", версия 2020)
- Сборник электросхем LADA: модели 2170-2172 (издательство "Легион-Автодата")
- Технический бюллетень №47 "Особенности модификаций бортовой сети Priora" (журнал "Автоэлектрик")
- Архив сервисных мануалов электронных систем Priora (портал ELECTRO-LADA.ru)
- Практическое пособие "Диагностика неисправностей проводки ВАЗ-2170" (автор С.К. Белов)
