Схема подключения генератора на автомобилях УАЗ

Статья обновлена: 18.08.2025

Генератор – ключевой элемент электрооборудования автомобиля УАЗ, обеспечивающий питание всех потребителей и заряд аккумуляторной батареи во время работы двигателя.

Правильное подключение генератора УАЗ напрямую влияет на стабильность работы бортовой сети, долговечность аккумулятора и корректное функционирование систем автомобиля.

В статье подробно рассмотрена типовая схема подключения генераторов УАЗ, назначение клемм, особенности соединения с регулятором напряжения и основные ошибки монтажа.

Снятие старого генератора: порядок отключения клемм

Первым критическим шагом является обесточивание электросистемы автомобиля для предотвращения короткого замыкания и повреждения оборудования. Начинайте процедуру только при выключенном зажигании и остывшем двигателе во избежание ожогов или случайного запуска.

Подготовьте необходимый инструмент: набор рожковых ключей (размеры 10, 13 мм часто применяются на УАЗ), отвертку, ветошь для очистки контактов. Рекомендуется заранее сфотографировать схему подключения проводов к генератору для корректного монтажа нового узла.

Последовательность отключения клемм и демонтажа

1. Отсоединение аккумулятора: Ослабьте гайку на минусовой клемме АКБ ключом на 10 мм, снимите провод и изолируйте его от кузова. Повторите действия с плюсовой клеммой.
2. Демонтаж силового кабеля: Найдите толстый провод (обычно в черной изоляции), подключенный к клемме «B+» генератора. Ослабьте контргайку ключом на 13 мм, снимите кабель с болта.
3. Отсоединение управляющих проводов:
   • Отожмите фиксатор пластикового разъема регулятора напряжения (обозначен маркировкой «Ш» или «D+»).
   • Отключите колодку с тонкими проводами, потянув ее вдоль оси штекера.
   • При наличии дополнительного провода массы (на некоторых моделях УАЗ) открутите крепежную гайку на корпусе генератора.

Тип клеммы	Идентификация	Инструмент
Силовая («B+»)	Толстый кабель с медной гайкой	Ключ 13 мм
Управляющая («Ш»)	Пластиковая колодка с 2-4 контактами	Руки/отвертка для фиксатора
Масса (опционально)	Короткий провод на корпусе	Ключ 10 мм

После отключения всех проводов ослабьте натяжение приводного ремня через регулировочную планку, снимите ремень со шкива генератора. Открутите крепежные болты (обычно верхний и нижний), извлеките узел из моторного отсека. Проверьте отсутствие деформации посадочных мест перед установкой нового оборудования.

Маркировка контактов на корпусе генератора УАЗ

На корпусе генератора УАЗ (моделей Г250, 9412.3701, 13.3701 и их аналогов) наносится буквенная маркировка контактов, определяющая их функциональное назначение. Обозначения выполняются методом литья или штамповки непосредственно возле клеммных выводов.

Стандартная маркировка включает три основных контакта:

Расшифровка обозначений

Маркировка	Назначение	Подключение
Б или B+	Выход «плюса» генератора	Через амперметр к АКБ и потребителям
Ш или D+	Вывод обмотки возбуждения	К контрольной лампе заряда и реле-регулятору
М или −	Клемма «массы»	К корпусу автомобиля (иногда дублируется болтом крепления)

Дополнительные особенности:

• На части моделей встречается контакт W для тахометра (синхронизация с обмоткой статора)
• Обозначение «0» или «~» указывает на фазовый вывод (используется редко)
• На современных генераторах маркировка D+ может заменять Ш

Подключение силового провода "+В" к выводу генератора

Силовой провод "+В" (толстый кабель в изоляции красного или оранжевого цвета) предназначен для передачи электроэнергии от генератора к аккумуляторной батарее и бортовой сети. Он подключается непосредственно к выходному болтовому контакту на задней крышке генератора УАЗ, обозначенному символами «+В», «B+» или «30».

Перед монтажом убедитесь, что двигатель заглушен, а клемма «минус» аккумулятора отсоединена. Очистите контактную площадку генератора от окислов и загрязнений. Наденьте клемму провода на вывод, соблюдая полярность – ошибка вызовет короткое замыкание.

Ключевые этапы подключения

1. Затяните крепёжную гайку ключом с динамометром (момент затяжки: 9-11 Н·м).
2. Проложите кабель вдали от подвижных деталей и нагревающихся элементов.
3. Обязательно установите предохранитель (60-80А) в разрыв провода на расстоянии 15-20 см от аккумулятора.

Важно: Сечение провода должно соответствовать току генератора (например, 4-6 мм² для моделей 55А). Используйте медные многожильные кабели с термостойкой изоляцией. Не допускайте провисаний или натяга – вибрация может повредить контакт.

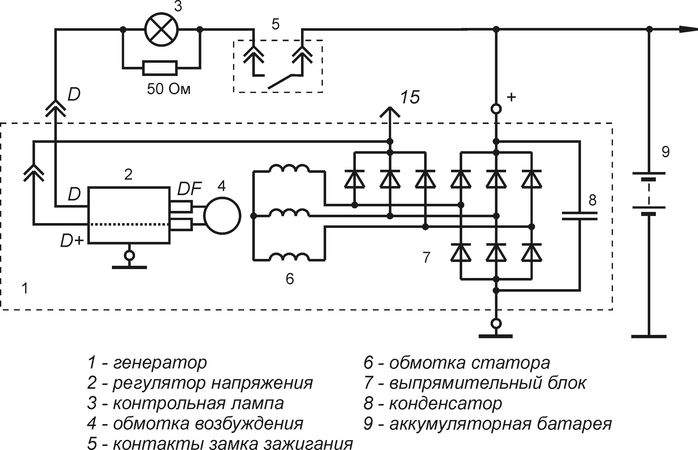

Схема соединения клеммы "Ш" с контрольной лампой

Клемма "Ш" генератора УАЗ предназначена для управления контрольной лампой заряда аккумуляторной батареи на приборной панели. Данная лампа выполняет две ключевые функции: сигнализирует о процессе зарядки и обеспечивает начальное возбуждение обмотки генератора при запуске двигателя.

Схема подключения реализуется через замок зажигания. Клемма "Ш" соединяется одним проводом с плюсовым контактом контрольной лампы. Второй контакт лампы подключен к выводу "15" замка зажигания, получающему питание при включении зажигания.

Принцип работы цепи

При повороте ключа в положение "зажигание" (до запуска двигателя):

• Напряжение от АКБ через замок зажигания (вывод "15") поступает на лампу
• Ток проходит через лампу на клемму "Ш" генератора
• Ток возбуждения через обмотку ротора инициирует создание магнитного поля
• Контрольная лампа горит

После запуска двигателя:

1. Генератор начинает вырабатывать напряжение
2. На клемме "Ш" появляется напряжение, равное напряжению бортовой сети
3. Разность потенциалов на контактах лампы исчезает
4. Контрольная лампа гаснет

Возможные неисправности цепи:

Симптом	Вероятная причина
Лампа не горит при включении зажигания	Обрыв провода, перегорание лампы, окисление контактов
Лампа горит после запуска двигателя	Неисправность генератора, пробой диодов, обрыв в цепи возбуждения

Правильное подключение контакта "D+" к регулятору напряжения

Контакт "D+" на генераторе УАЗ выполняет критически важную функцию в цепи возбуждения. Он подает напряжение на обмотку возбуждения через регулятор напряжения при запуске двигателя, обеспечивая первоначальное намагничивание ротора. Одновременно этот контакт связан с контрольной лампой заряда на приборной панели.

Неправильное подключение "D+" приводит к полному отсутствию зарядки аккумулятора, постоянному свечению контрольной лампы или выходу из строя регулятора напряжения. Ошибки в соединении провоцируют нестабильную работу генератора и преждевременный разряд батареи.

Ключевые этапы подключения

Для корректной коммутации выполните следующие шаги:

1. Отсоедините клемму минус аккумулятора перед началом работ
2. Найдите на регуляторе напряжения вывод с маркировкой "D+" (обычно средний контакт в трехвыводной системе)
3. Соедините его сине-красным проводом с одноименной клеммой генератора через штекерную колодку
4. Проверьте цепь контрольной лампы: от "D+" провод должен идти к лампочке заряда, затем через замок зажигания на "+" АКБ

Особенности работы цепи: При включении зажигания ток от АКБ поступает через лампу на обмотку возбуждения, создавая магнитное поле. После запуска двигателя генератор начинает вырабатывать ток, потенциал на "D+" выравнивается с бортовой сетью - контрольная лампа гаснет.

Типовая ошибка	Последствие
Подключение "D+" к "+" генератора (клемма 30)	Сгорание обмотки возбуждения, выход регулятора из строя
Обрыв провода к контрольной лампе	Отсутствие начального возбуждения, генератор не выходит на режим
Короткое замыкание на массу	Постоянное горение лампы заряда, отсутствие зарядки

Монтаж провода массы на корпус генератора

Подключение провода массы к корпусу генератора УАЗ обеспечивает критически важное электрическое соединение с "минусом" аккумуляторной батареи и кузовом автомобиля. Некачественный контакт в этой точке вызывает недозаряд АКБ, некорректную работу электрооборудования и выход генератора из строя.

Для монтажа используется гибкий многожильный медный кабель сечением не менее 16 мм² с клеммами под болтовое соединение. Обязательна защита провода термостойкой гофрой на участках возле выпускного коллектора и подвижных элементов. Длина трассы должна исключать натяжение при работе двигателя.

Порядок подключения

1. Подготовка поверхности: Зачистить точку крепления на корпусе генератора (штатное резьбовое отверстие М8) от грязи, масла и окислов металлической щеткой или наждачной бумагой.
2. Обработка контактной зоны: Нанести тонкий слой токопроводящей смазки (например, Литол-24 или медной пасты) на клемму провода и зачищенную площадку генератора.
3. Установка клеммы: Наконечник провода массы зафиксировать штатным болтом крепления через шайбу гровер. Убедиться в отсутствии под клеммой следов краски, изоляции или резиновых уплотнений.
4. Проверка контакта: После затяжки (момент 8-12 Н·м) проверить отсутствие люфта клеммы. Подключить второй конец кабеля к кузову в штатной точке массы (очищенной до металла).

Ключевые требования:

• Использование только медного кабеля – стальные или алюминиевые аналоги недопустимы
• Запрет на последовательное соединение – провод массы должен идти напрямую от генератора к кузову/АКБ
• Контроль целостности изоляции – исключение замыканий на "плюс" ротора

Установка и фиксация жгута проводов

После подключения клемм генератора и регулятора напряжения приступайте к монтажу жгута. Проденьте основной пучок проводов через штатные технологические отверстия в кузове или раме, избегая острых кромок и зон с высокой температурой (выпускной коллектор, элементы выхлопной системы). Обязательно сохраняйте заводскую трассировку – отклонения могут вызвать перетирание изоляции или натяжение.

Используйте пластиковые хомуты или клипсы для крепления жгута к кузовным элементам с интервалом 15-20 см. Не допускайте провисания более 3 см между точками фиксации. В местах пересечения с подвижными частями (рулевая колонка, тяги) оставляйте зазор минимум 2 см и применяйте гофрированные защитные трубки.

Ключевые правила фиксации

• Изоляция от вибрации: На участках возле двигателя используйте демпфирующие прокладки (поролон, резиновые втулки).
• Защита от влаги: В подкапотном пространстве направляйте разъёмы контактами вниз для предотвращения скопления воды.
• Безопасность вращающихся элементов: Жгут не должен касаться ремня генератора, вентилятора охлаждения или шкивов.

Проверьте отсутствие натяжения при полном повороте руля и максимальном ходе подвески. После фиксации заведите двигатель и убедитесь, что провода не соприкасаются с вибрирующими деталями. Обязательно закрепите массовый провод (обычно чёрный) на чистом участке кузова болтовым соединением.

Регулировка натяжения ремня привода генератора

Правильное натяжение ремня привода генератора критически важно для корректной работы системы электрооборудования УАЗ. Слишком слабое натяжение приводит к проскальзыванию ремня, снижению эффективности заряда аккумулятора и перегреву генератора из-за недостаточного охлаждения.

Чрезмерное натяжение вызывает ускоренный износ подшипников генератора и коленчатого вала, деформацию ремня и повышенный шум при работе. Контроль осуществляется путем проверки прогиба ремня между шкивами генератора и коленвала при приложении умеренного усилия.

Порядок регулировки

1. Ослабление крепления генератора: Гаечным ключом ослабьте гайку нижнего крепежного болта генератора и верхнюю гайку натяжного болта.
2. Корректировка натяжения: Вращайте регулировочный болт (расположенный в верхней кронштейне) монтировкой или специальным рычагом:

   • По часовой стрелке – для увеличения натяжения
   • Против часовой стрелки – для ослабления
3. Проверка прогиба: Нажмите пальцем на середину ремня между шкивами с усилием ~10 кгс (98 Н). Нормальный прогиб:


   Новый ремень	8-10 мм
   Эксплуатируемый ремень	10-15 мм

4. Фиксация положения: Удерживая генератор от смещения, последовательно затяните верхнюю гайку натяжного болта и нижнюю гайку крепления с моментом 35-45 Н·м.
5. Контрольный запуск: Запустите двигатель, дайте поработать 2-3 минуты. Повторно проверьте натяжение – ремень может "приработаться".

Важно! Регулировку выполняйте только на холодном двигателе. Используйте защитные перчатки для исключения травм о подвижные части. При обнаружении трещин, расслоений или масляных пятен на ремне – немедленно замените его.

Проверка отсутствия коротких замыканий после сборки генератора УАЗ

После окончания сборки генератора УАЗ обязательна проверка на отсутствие коротких замыканий в цепях. Это предотвратит выход из строя нового генератора, регулятора напряжения, аккумуляторной батареи и другого электрооборудования при первом запуске. Пропуск данного этапа может привести к оплавлению проводки или возгоранию.

Проверка выполняется мультиметром в режиме измерения сопротивления (омметр) или прозвонки. Перед началом работ отсоедините аккумулятор и снимите все провода с клемм генератора. Убедитесь в чистоте и сухости контактных поверхностей – остатки масла или тосола могут исказить результаты замеров.

Процедура проверки и контрольные точки

1. Корпус генератора (масса): Приложите один щуп мультиметра к корпусу генератора, второй – к силовому выводу B+. Исправное состояние: бесконечное сопротивление (OL на экране). Аналогично проверьте выводы D+ (обмотка возбуждения) и W (тахометр).
2. Диодный мост: Переключите мультиметр в режим прозвонки диодов. Проверьте каждый диод выпрямительного блока:
   • Между B+ и каждым выводом обмотки статора
   • Между каждым выводом статора и массой

   Короткое замыкание: показания близки к 0 Ом в обоих направлениях.

3. Обмотки: Замерьте сопротивление между:
   • Кольцами ротора (норма: 2-5 Ом)
   • Выводами статора попарно (норма: 0.1-0.4 Ом)

   Насторожитесь при значениях 0 Ом (КЗ) или ∞ (обрыв).

Типичные точки КЗ:

• Замыкание пластин диодного моста на радиатор
• Повреждение изоляции обмоток статора о корпус
• Контакт провода B+ с металлическими частями через поврежденную изоляцию
• Пробой регулятора напряжения на массу

Контролируемая цепь	Нормальное состояние	Признак КЗ
B+ → корпус	∞ Ом	0.1–5 Ом
D+ → корпус	∞ Ом	<50 Ом
Статор → корпус	∞ Ом	сопротивление в Омах
Ротор → корпус	∞ Ом	сопротивление в Омах

При обнаружении замыкания демонтируйте генератор для поиска причины: осмотрите места контакта обмоток с корпусом, проверьте диоды на пробой, убедитесь в отсутствии металлической стружки внутри. Повторную проверку проводите после устранения неисправности.

Запуск двигателя и контроль напряжения на клеммах АКБ

Перед запуском двигателя убедитесь, что аккумуляторная батарея полностью заряжена и надежно закреплена. Проверьте целостность кабелей, идущих к клеммам АКБ, и отсутствие коррозии на контактах. Нарушение этих условий может привести к недостаточной мощности стартера или некорректной работе генератора после запуска.

После поворота ключа зажигания стартер должен уверенно проворачивать коленвал двигателя без пауз или замедлений. Если стартер вращает двигатель вяло – это первый признак проблем с питанием (разряженная АКБ, плохой контакт или повреждение проводов). Немедленно прекратите попытки запуска для диагностики цепи.

Контроль работоспособности генератора

После успешного запуска двигателя выполните проверку напряжения на клеммах АКБ в следующем порядке:

1. Дайте двигателю поработать на холостых оборотах (800-1000 об/мин) 2-3 минуты для стабилизации
2. Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к клеммам батареи
3. Зафиксируйте показания прибора в трех режимах:
   • Холостой ход: 13.6–14.2 В
   • Средние обороты (~2000 об/мин): 13.9–14.5 В
   • С включенной нагрузкой (фары, печка, обогрев стекол): не ниже 13.4 В

Отклонения от нормы свидетельствуют о неисправностях:

Напряжение ниже 13В	Недостаточный заряд (проблемы с генератором, реле-регулятором или цепью)
Напряжение выше 15В	Перезаряд (неисправность реле-регулятора, замыкание в обмотках)
Скачки напряжения	Износ щеток, плохой контакт на клеммах, повреждение диодного моста

Важно! Замеры выполняйте непосредственно на выводах АКБ, а не на клеммах. Это исключает погрешность из-за окисления контактов. При выявлении отклонений проверьте натяжение ремня генератора, целостность предохранителей и чистоту "массовых" точек на кузове и двигателе.

Анализ работоспособности контрольной лампы заряда

Контрольная лампа заряда на панели приборов УАЗ выполняет критически важную функцию визуальной индикации состояния системы зарядки. При включении зажигания и неработающем двигателе она должна загораться, сигнализируя о наличии питания от АКБ и исправности цепи. После запуска мотора исправная лампа гаснет, подтверждая начало генерации тока и отсутствие разряда батареи.

Неисправность лампы (отсутствие свечения при включении зажигания или постоянное горение после запуска) прямо указывает на проблемы в цепи. Это может быть вызвано перегоранием нити накала, нарушением контактов в разъемах, повреждением проводки или неполадками реле-регулятора. Игнорирование таких симптомов приводит к глубокому разряду АКБ и выходу из строя генератора.

Методика проверки контрольной лампы

Последовательность диагностики:

1. Визуальный осмотр: Проверить целостность нити лампы через колбу. Заменить при обнаружении обрыва.
2. Тест мультиметром:
   • Извлечь лампу из панели приборов.
   • Перевести мультиметр в режим прозвонки/измерения сопротивления.
   • Подключить щупы к контактам цоколя: исправная лампа покажет сопротивление 5-20 Ом.
3. Проверка цепи питания:
   • Включить зажигание при снятой лампе.
   • Измерить напряжение на контактах патрона: должно соответствовать 12В от АКБ.
   • Отсутствие напряжения указывает на обрыв в цепи от замка зажигания или реле.
4. Диагностика цепи возбуждения: При работающем двигателе и горящей лампе проверить:
   • Напряжение на выходе "Ш" генератора (должно быть 13.8-14.5В).
   • Сопротивление между клеммой "Ш" реле-регулятора и массой (норма: 0 Ом).

Симптом	Возможная причина
Лампа не загорается при включении зажигания	Перегорание лампы, обрыв провода от замка зажигания, окисление контактов в патроне
Лампа горит после запуска двигателя	Пробой диодов генератора, нарушение контакта на клемме "Ш", неисправность реле-регулятора
Лампа мигает на холостом ходу	Ослабление ремня генератора, износ щеток, плохой контакт на массовых проводах

Диагностика ошибок при отсутствии заряда

Отсутствие зарядки аккумулятора при работающем двигателе – критичная неисправность, требующая немедленной диагностики. Первичная проверка начинается с контроля напряжения на клеммах АКБ: при 2000 об/мин исправная система выдаёт 13.5–14.5 В.

Если напряжение ниже 12.7 В или падает под нагрузкой, выполните комплексную проверку цепи генератора УАЗ. Исключите механические повреждения ремня (провисание, трещины) и окисление контактов массы на двигателе/кузове.

Пошаговая проверка компонентов

1. Тест предохранителей:
   • Проверьте F10 (10А) в монтажном блоке – питание обмотки возбуждения
   • Контролируйте целостность F2 (60А) – защита силовой цепи генератора
2. Диагностика регулятора напряжения:
   • Замерьте напряжение на выводе "Ш" генератора при запущенном моторе
   • Значение ниже 13В указывает на неисправность реле-регулятора или щёток
3. Проверка диодного моста:
   • Отсоедините аккумулятор и снимите силовой провод с генератора
   • Прозвоните мультиметром между клеммой "30" и массой: сопротивление должно быть >500 Ом в обоих направлениях

Важно! При замерах сопротивления обмоток статора (норма 0.2–0.5 Ом) и ротора (3–5 Ом) отключите регулятор напряжения. Межвитковое замыкание проявляется характерным запахом горелой изоляции.

Симптом	Вероятная причина	Метод проверки
Генератор гудит	КЗ в обмотках	Замер потребляемого тока на отключённой АКБ
Искрение на клеммах	Окисление контактов	Визуальный осмотр + зачистка
Мигает лампа заряда	Износ щёток	Замер длины щёток (минимум 5 мм)

При отсутствии видимых дефектов проверьте цепь контрольной лампы: обрыв провода между индикатором на панели и выводом "Ш" генератора имитирует "незаряд". Используйте перемычку для подачи +12В на контакт возбуждения при заглушенном двигателе – появление заряда подтвердит обрыв в цепи возбуждения.

Типовые неисправности проводки генератора 37.3701

Основные проблемы в проводке генератора 37.3701 часто связаны с нарушением целостности контактов, окислением или физическим повреждением проводов. Особое внимание требуется соединениям на клеммах "В+" (силовой выход), "Ш" (выход на контрольную лампу) и "массе".

Некорректная работа или полный отказ системы зарядки обычно проявляются при обрывах цепи возбуждения, нарушении изоляции, коррозии разъемов либо ослаблении контактов в монтажном блоке. Диагностику начинают с визуального осмотра трассы проводки.

Распространенные неполадки и их признаки

• Обрыв провода возбуждения (контакт "Ш"): Контрольная лампа заряда на панели приборов не загорается при включении зажигания, отсутствует начальное возбуждение генератора.
• Плохой контакт/окисление на клемме "В+": Просадка напряжения под нагрузкой, оплавление изоляции провода, характерный запах горелой пластмассы.
• Повреждение изоляции проводов: Короткое замыкание на массу, приводящее к перегоранию предохранителей в монтажном блоке (обычно F10, F12).
• Нарушение соединения с "массой": Нестабильная работа генератора, плавающее напряжение в бортовой сети, мигание контрольной лампы.
• Дефект вилки подключения: Окисление или разболтанность контактов в разъеме генератора, пропадание зарядки на неровной дороге.

Симптом	Возможная причина в проводке	Точка проверки
Нет зарядки, лампа не горит	Обрыв цепи возбуждения ("Ш")	Провод от замка зажигания до генератора
Сильное искрение, нагрев	Ослабление контакта на клемме "В+"	Силовой вывод генератора и аккумулятора
Перегорают предохранители	Короткое замыкание в цепи "В+"	Участки возле выпускного коллектора, точки перетирания

Важно: При поиске неисправностей обязательна проверка состояния клемм аккумулятора и целостности основного заземляющего кабеля между кузовом и двигателем. Использование проводов с недостаточным сечением вызывает их перегрев и разрушение.

Отличия схемы генератора УАЗ ПАТРИОТ

Генератор УАЗ Патриот использует современную трёхфазную схему с электронным встроенным регулятором напряжения (тип 94.3701 или аналоги). Это исключает необходимость внешнего реле-регулятора, характерного для старых моделей УАЗ (например, 452, 469). Все компоненты управления и выпрямления интегрированы в корпус генератора, что повышает надёжность и упрощает монтаж.

Ключевое отличие – принцип подачи питания на обмотку возбуждения. На Патриоте напряжение на возбуждение подаётся через контрольную лампу заряда на приборной панели, а не напрямую от замка зажигания. При включении зажигания ток проходит через лампу, диодный мост и щёточный узел, создавая начальное магнитное поле. После запуска двигателя лампа гаснет, сигнализируя о работе генератора.

Особенности подключения выводов

Вывод	Назначение	Подключение
В+	Силовой плюс	Через предохранитель 60А к аккумулятору
D+ (Ш)	Обмотка возбуждения	Через контрольную лампу к замку зажигания
Масса	Корпус генератора	Прямое соединение с кузовом

Дополнительные отличия:

• Защита от переполюсовки – встроенные диоды предотвращают повреждение при ошибочном подключении АКБ.
• Однотипные разъёмы – стандартизированные колодки (D+ и B+) исключают ошибки при замене.
• Усиленная изоляция – провода силовой линии имеют двойное защитное покрытие для устойчивости к вибрациям.

Особенности подключения генератора БОШ 14V 90A

Генератор БОШ 14V 90A отличается от штатных моделей УАЗ повышенной мощностью и конструктивными нюансами, требующими адаптации схемы подключения. Ключевое внимание уделяется правильному соединению силовых цепей и управляющих контактов для предотвращения перегрузки штатной электропроводки и регулятора напряжения.

Обязательна установка дополнительного реле мощности (40-50A) в цепь возбуждения, так как ток возбуждения у Bosch превышает параметры стандартных генераторов УАЗ. Сечение проводов от вывода "B+" генератора к аккумулятору должно быть не менее 16 мм² для безопасной передачи тока до 90А без перегрева.

Последовательность подключения

1. Силовая цепь: Клемму "B+" соединить с плюсом АКБ через силовой кабель (16 мм²) и штатный предохранитель (100А).
2. Цепь возбуждения: Вывод "D+" подключить через дополнительное реле (контакты 30/87) к замку зажигания. Параллельно установить диод для подавления ЭДС самоиндукции.
3. Контрольная лампа: Вывод "W" (при наличии) соединить с тахометром через экранированный провод.
4. Масса: Обеспечить надежный контакт корпуса генератора с кузовом (место крепления зачистить от краски).

Вывод генератора	Назначение	Особенности подключения
B+	Силовая клемма	Кабель 16 мм² напрямую к АКБ через предохранитель
D+	Обмотка возбуждения	Через реле 40-50A к замку зажигания
W	Контроль оборотов	Только для тахометра (не путать с D+)
Масса	Корпус	Дублирующий провод на кузов при необходимости

После монтажа проверить напряжение на АКБ: на холостых оборотах – 13.8–14.2V, при 3000 об/мин с включенными фарами и печкой – не ниже 13.5V. Отсутствие просадки подтвердит корректность подключения.

Распиновка разъёма реле-регулятора УАЗ Хантер

Трехконтактный разъём реле-регулятора генератора УАЗ Хантер обеспечивает управление напряжением и сигнализацию состояния системы зарядки. Каждый контакт выполняет строго определённую функцию, связанную с цепями питания, контроля или массы.

Расположение контактов стандартизировано и подключается к генератору через колодку типа "мама". Важно соблюдать соответствие проводов при замене регулятора или ремонте проводки для корректной работы генератора и предотвращения повреждений.

Назначение контактов разъёма

Номер контакта	Обозначение	Цвет провода	Назначение
1	«Б+»	Красный	Питание от аккумулятора (+12В при включённом зажигании)
2	«Ш»	Серый (или серо-чёрный)	Сигнальный провод к контрольной лампе заряда на панели приборов
3	«масса»	Чёрный	Подключение к кузову автомобиля (общий минус)

При диагностике обязательно проверяйте напряжение на контакте «Б+» при включённом зажигании – отсутствие +12В указывает на обрыв в цепи или неисправность замка зажигания. Контакт «Ш» в нормальном режиме должен иметь напряжение близкое к нулю при работающем двигателе.

Типовые неисправности при неправильном подключении включают постоянное горение лампы заряда, отсутствие зарядки АКБ или перезаряд батареи. Всегда проверяйте целостность проводов и чистоту массового соединения перед заменой реле-регулятора.

Модернизация схемы для установки мощного генератора

Стандартная схема подключения генератора УАЗ не рассчитана на эксплуатацию с мощными генераторами (свыше 80–100А). Увеличение нагрузки приводит к перегреву штатных проводов, оплавлению разъёмов и выходу из строя реле-регулятора. Недостаточное сечение кабелей вызывает просадку напряжения, что негативно сказывается на зарядке АКБ и работе электрооборудования.

Основная цель модернизации – обеспечить безопасную передачу повышенного тока без потерь. Для этого заменяют критичные компоненты цепи: силовые провода, реле-регулятор, защитные предохранители и колодки подключения. Дополнительно усиливают массовый контакт кузова с двигателем для стабильной работы цепи.

Компоненты для замены и усиления

Обязательные элементы модернизации включают:

• Силовой кабель «генератор–АКБ»: Медный многожильный провод сечением не менее 16–25 мм² (вместо штатного 6–10 мм²) с термостойкой изоляцией
• Реле-регулятор: Модель с поддержкой повышенного тока (например, Я112В1) или внешний ШИМ-контроллер
• Предохранитель: Плавкая вставка на 120–150А (ближе к АКБ) с керамическим держателем
• Дополнительный массовый провод: Перемычка 25 мм² между двигателем и кузовом/рамой

Ключевые изменения в схеме подключения:

Компонент	Стандарт	Модернизация
Провод B+	6–10 мм²	16–25 мм²
Клемма генератора	Штатная «под болт»	Медная обжимная клемма с защитным кожухом
Цепь возбуждения	Через замок зажигания	Прямое подключение через реле с управлением от замка

Для подключения силового кабеля к генератору используют медные кольцевые наконечники с болтовым креплением. Точку соединения с АКБ оснащают медно-свинцовой клеммой, исключая скрутки. Цепь возбуждения (контакт Ш) запитывают через отдельное реле, что снижает нагрузку на замок зажигания. Все соединения защищают термоусадочными трубками и диаэлектрической смазкой.

Защита цепей генератора предохранителем 60А

Предохранитель на 60А является критически важным элементом защиты силовой цепи генератора УАЗ. Он устанавливается в разрыв провода (обычно толстого красного), соединяющего выход "B+" генератора с плюсовой клеммой аккумулятора и нагрузкой. Основная функция – предотвращение возгорания проводки и повреждения электрооборудования при коротких замыканиях в магистрали или неисправностях генератора.

Номинал 60А выбран с учетом максимальной выходной мощности генераторов УАЗ (например, 9412.3701 – 80А, Г273 – 55А). Такой запас исключает ложные срабатывания при пиковых нагрузках, но гарантированно отключает цепь при превышении допустимого тока. Располагается предохранитель в монтажном блоке под капотом либо в виде отдельной вставки на специальной площадке возле аккумулятора.

Ключевые аспекты эксплуатации

Типичные причины перегорания:

• Короткое замыкание в силовом кабеле "B+" на массу
• Выход из строя диодного моста генератора
• Критическая перегрузка сети (установка нештатного мощного оборудования)
• Коррозия или ослабление контактов в цепи

Процедура замены:

1. Заглушить двигатель и снять клемму с аккумулятора
2. Определить место установки предохранителя (по схеме конкретной модели)
3. Извлечь перегоревший элемент плоскогубцами
4. Установить новый предохранитель строго на 60А (недопустимо применение "жучков")
5. Проверить контакты на отсутствие окислов и надежность фиксации

Важно: Отказ этого предохранителя приводит к полному обесточиванию бортовой сети. При частом перегорании необходима диагностика генератора и проводки. Использование предохранителей другого номинала или самодельных вставок создает риск пожара.

Параметр	Значение	Последствия нарушения
Номинал тока	60 А	Перегрев проводки, оплавление изоляции
Тип корпуса	Ножевой (типовой)	Ненадежный контакт, искрение
Состояние контактов	Чистые, без коррозии	Падение напряжения, перегрев места соединения

Соединение генератора с аккумулятором сечением провода

Сечение провода между генератором и аккумулятором напрямую влияет на безопасность и эффективность работы электросистемы УАЗ. Недостаточное сечение вызывает перегрев кабеля, потерю напряжения и недозаряд АКБ из-за высокого сопротивления. Для генераторов УАЗ (80–100 А) минимальное сечение медного провода должно составлять 16 мм², а для мощных модификаций (свыше 100 А) – 25 мм².

Длина проводки также критична: при удаленном расположении АКБ (например, в багажнике) сечение увеличивают на 30–50%. Игнорирование этих параметров приводит к оплавлению изоляции, возгоранию или выходу из строя регулятора напряжения. Обязательно используйте термостойкую изоляцию (до 125°C) и цельный кабель без скруток.

Ключевые рекомендации по подключению

Оптимальные параметры для типовых генераторов УАЗ:

Модель генератора	Ток (А)	Сечение провода (мм²)
Г-250	80	16
9422.3701	100	25
Bosch 0 986 041 470	120	25–35

Дополнительные требования:

• Защита цепи: установите плавкую вставку (150–200 А) в 30 см от аккумулятора.
• Контактные группы:
  • Зачищайте концы провода на 20 мм,
  • Используйте луженые наконечники с двойной опрессовкой,
  • Обрабатывайте клеммы антикоррозийной смазкой.
• Проверка: Замеряйте падение напряжения на холостом ходу (макс. 0,3 В) и под нагрузкой (макс. 0,5 В).

Правильная укладка проводов вдоль двигателя

Провода от генератора к регулятору напряжения и аккумулятору должны прокладываться максимально далеко от подвижных деталей двигателя, горячих поверхностей (выпускной коллектор, патрубки) и острых кромок. Обязательно используйте термостойкую гофру или тканевую изоленту для защиты от перетирания и температурного воздействия. Жгуты фиксируйте пластиковыми хомутами через каждые 15-20 см, избегая сильного затягивания, чтобы не повредить изоляцию.

Трассируйте проводку по заводским каналам кузова или существующим штатным жгутам. При отсутствии штатных креплений устанавливайте дополнительные кронштейны или скобы из термостойкого пластика. Никогда не допускайте провисания проводов: свободные участки могут цепляться за вентилятор, ремень генератора или элементы подвески. Разделяйте силовые кабели и слаботочные провода (например, датчиков) для исключения помех.

Ключевые этапы монтажа

1. Отсоедините клемму «–» аккумулятора перед началом работ.
2. Проложите основной силовой кабель (сечением не менее 6 мм²) от генератора к аккумулятору по кратчайшему пути, используя штатные отверстия в кузове.
3. Закрепите провод Д+ (возбуждение генератора) вместе с жгутом датчиков, избегая контакта с вибрирующими элементами.
4. Провод массы надежно зафиксируйте на чистой неокрашенной поверхности блока двигателя.

Обязательно проверьте отсутствие натяжения проводов при полной амплитуде движения двигателя на подушках. После фиксации всех жгутов визуально убедитесь в зазоре не менее 3 см от вращающихся шкивов и ремней. Для дополнительной защиты участков в зоне высоких температур используйте алюминиевые термоэкраны или асбестовые чехлы.

Изоляция контактов в зоне вибрации двигателя

Вибрация работающего двигателя УАЗ представляет серьезную угрозу для надежности электрических соединений генератора. Постоянные колебания приводят к истиранию изоляции проводов о соседние элементы (кузов, другие жгуты, кронштейны), делая ее хрупкой и вызывая микротрещины. Это прямой путь к короткому замыканию на массу или между проводами. Одновременно вибрация ослабляет резьбовые соединения клемм (на генераторе, регуляторе напряжения, аккумуляторе), ухудшая контакт и вызывая нагрев, искрение и окисление.

Для обеспечения долговечности соединений в зоне вибрации критически важно применять надежные методы изоляции и фиксации. Термоусаживаемые трубки предпочтительнее изоленты, так как при нагреве они плотно обжимают провод и место соединения, создавая монолитную, устойчивую к истиранию и влаге защиту. Все клеммные соединения должны быть качественно обжаты или пропаяны, а резьбовые – затянуты с рекомендованным моментом и зафиксированы контргайками, шайбами Гровера или специальными стопорными составами (типа Loctite).

Ключевые меры защиты контактов от вибрации:

• Применение термоусадки: Надеваеться на место соединения *до* пайки/обжима, затем прогревается феном для плотной усадки.
• Надежный обжим/пайка: Исключает ослабление контакта в самой клемме из-за вибраций.
• Фиксация резьбовых соединений:
  • Пружинные шайбы (Гровера).
  • Контргайки.
  • Анаэробные фиксаторы резьбы (для ответственных соединений).
• Правильная укладка жгутов: Провода должны быть закреплены пластиковыми хомутами в штатных точках крепления на расстоянии 25-30 см друг от друга, без натяга и с зазором от вибрирующих деталей. Избегать перегибов.
• Защита от перетирания: В местах прохода через перегородки или возле острых кромок использовать резиновые или пластиковые втулки (гофры).
• Использование пластиковых клеммных колодок: Для соединений в подкапотном пространстве предпочтительны колодки с фиксаторами, а не "скрутки".
• Регулярный контроль: Периодически проверять затяжку клемм генератора, АКБ, масс и состояние изоляции жгутов в моторном отсеке.

Проверка качества зарядки под нагрузкой

Для точной оценки работоспособности генератора УАЗ необходима проверка под реальной нагрузкой. Замеры напряжения на клеммах аккумулятора выполняются при работающем двигателе с включенными энергопотребляющими устройствами.

Минимальный набор нагрузки должен включать: ближний свет фар, вентилятор печки на максимальной скорости и обогрев заднего стекла. Это создает условия, приближенные к эксплуатационным, и позволяет выявить скрытые дефекты системы зарядки.

Порядок выполнения проверки

Этапы тестирования:

1. Прогреть двигатель до рабочей температуры (80-90°C)
2. Выключить все электропотребители
3. Измерить напряжение на АКБ на холостых оборотах (норма: 13.5-14.2В)
4. Включить последовательно:
   • Ближний свет фар
   • Вентилятор отопителя (3-я скорость)
   • Обогрев заднего стекла
5. Повысить обороты двигателя до 2500-3000 об/мин
6. Зафиксировать показания вольтметра

Критичные отклонения напряжения:

Показание	Диагноз
Менее 12.8В	Недостаточная зарядка
Более 14.7В	Перезаряд АКБ

Нормативное значение при полной нагрузке: 13.9-14.5В. Допустимо кратковременное проседание до 13.5В в первые 2-3 минуты. Если напряжение не восстанавливается до нормы – требуется диагностика генератора (щетки, регулятор, диодный мост) или проверка цепей подключения.

Диагностика утечек тока после подключения генератора УАЗ

После установки генератора на УАЗ важно проверить отсутствие паразитного потребления энергии при выключенном зажигании. Значительная утечка тока приводит к разряду АКБ за короткое время, особенно при длительной стоянке. Нормальным считается показатель до 50 мА для базовых комплектаций и до 80 мА для автомобилей с дополнительным оборудованием.

Для диагностики потребуется мультиметр в режиме измерения тока (10А). Отсоедините отрицательную клемму аккумулятора, подключите один щуп мультиметра к снятой клемме, второй – к выводу АКБ. Все потребители должны быть выключены, двери закрыты, ключ зажигания извлечён из замка. Превышение нормы свидетельствует о проблеме.

Алгоритм поиска утечки

1. Проверка предохранителей: Последовательно вынимайте предохранители из монтажного блока, наблюдая за показаниями мультиметра. Резкое падение тока указывает на цепь с неисправностью.
2. Осмотр новых подключений: Проверьте правильность монтажа проводов генератора (особенно клеммы "30" и "61"), отсутствие замыкания на массу или перетирания изоляции.
3. Диагностика реле: Отключите реле генератора и регулятора напряжения – залипание контактов часто вызывает утечку.
4. Тест потребителей: Отсоединяйте разъёмы магнитолы, сигнализации, ЭБУ и других устройств, подключенных напрямую к АКБ.

Типовые причины утечек:

• Неправильное подключение провода возбуждения генератора (клемма "Ш")
• Короткое замыкание в цепи обмотки статора или диодного моста
• Окисление клемм АКБ или коррозия массы кузова
• Неисправность регулятора напряжения
• Повреждённая проводка вблизи выпускного коллектора

Симптом	Вероятная причина
Утечка >100 мА после замены генератора	Ошибка подключения, КЗ в цепи возбуждения
Ток падает при отключении реле	Залипание контактов реле генератора
Показатели нормализуются после снятия клеммы "30"	Пробой диодного моста

Замена проходных контактов через щиток моторного отсека

Основной проблемой является коррозия или нарушение изоляции контактов в местах прохода проводов через металлический щиток, разделяющий салон и моторный отсек. Это вызывает окисление, потерю напряжения и сбои в работе генератора. Для замены потребуется демонтировать защитный резиновый уплотнитель и извлечь старые клеммные колодки.

Предварительно отсоедините клеммы аккумулятора и снимите пластиковые накладки тоннеля в салоне для доступа к внутренней стороне щитка. Определите неисправные провода, идущие к генератору (обычно это толстый кабель В+ и управляющие цепи возбуждения), промаркируйте их перед отключением.

Последовательность работ

1. Выдавите старые проходные контакты из отверстий щитка с помощью съёмника или пассатижей.
2. Зачистите отверстия от ржавчины и обработайте антикором.
3. Установите новые герметичные контактные втулки, обеспечивающие изоляцию от металла кузова.
4. Подсоедините провода к новым клеммам, соблюдая маркировку:
   • Красный провод – силовая линия к АКБ
   • Коричневый провод – цепь возбуждения
   • Серый провод – индикатор заряда (при наличии)
5. Заполните монтажные отверстия термостойким герметиком для защиты от влаги.

Важно: При подключении генератора УАЗ убедитесь, что все соединения затянуты с моментом 8-10 Н·м. Проверьте отсутствие перегибов проводов и их контакт с движущимися деталями после сборки. Обязательно протестируйте напряжение на выходе генератора под нагрузкой.

Подключение генератора при установке дополнительного оборудования

Установка дополнительных потребителей энергии (лебедки, мощные фары, подогреватели и т.д.) на автомобиль УАЗ требует тщательной оценки нагрузки на штатную генераторную установку. Превышение номинального тока генератора ведет к его перегреву, преждевременному выходу из строя и разряду аккумуляторной батареи даже на работающем двигателе.

Перед монтажом нового оборудования рассчитайте суммарный ток потребления всех устройств (включая штатные) и сравните с максимальной выходной мощностью генератора. Если нагрузка превышает возможности штатного генератора, обязательна его замена на более мощную модель или установка дополнительного генератора. Недостаточное сечение проводов или ненадежные контакты в цепи дополнительного оборудования также могут вызвать падение напряжения и перегрев.

Ключевые этапы и особенности подключения

Схема подключения дополнительного оборудования к генератору УАЗ:

• Прямое питание от АКБ: Тяжелые потребители (лебедка, инвертор) подключаются напрямую к аккумулятору через отдельный предохранитель и реле, расположенные максимально близко к клемме "+".
• Усиление цепи заряда: При замене генератора на более мощный обязательно устанавливаются новые провода увеличенного сечения:
  • От генератора к АКБ ("плюсовой" провод).
  • От генератора к массе (корпусу).
• Управление реле: Включение реле мощных потребителей осуществляется через отдельные выключатели в салоне, запитанные от замка зажигания или отдельной клавиши. Цепи управления должны быть защищены своими предохранителями.
• Контроль напряжения: Установите вольтметр для мониторинга напряжения в бортовой сети под нагрузкой. Падение ниже 13.6В при работающем двигателе указывает на перегрузку.

Типовые характеристики генераторов УАЗ:

Модель генератора	Номинальный ток (А)	Максимальная мощность (Вт)
Г-222 (штатный для многих моделей)	55-60	770-840
Г-273 (более мощный вариант)	80-90	1120-1260
Современные аналоговые (Valle, Startvolt)	90-120	1260-1680

Важно: При установке генератора повышенной мощности проверьте соответствие приводного ремня и натяжителя возросшей нагрузке. Убедитесь, что ремень не проскальзывает под максимальным током, а шкивы и подшипники генератора рассчитаны на высокие обороты.

Ошибки приводящие к выходу из строя статорной обмотки

Статорная обмотка генератора УАЗ выходит из строя преимущественно из-за перегрева, вызванного превышением допустимых токовых нагрузок или нарушением теплового режима. Критическое повышение температуры разрушает лаковую изоляцию проводов, провоцируя межвитковые замыкания и расплавление жил.

Не менее опасны короткие замыкания в выходных цепях, резко увеличивающие силу тока в обмотках. Механические повреждения изоляции при неправильной сборке или вибрациях, а также коррозия от влаги и технических жидкостей также ведут к пробою.

Ключевые причины повреждений

Ошибка	Механизм воздействия	Результат
Перегрузка генератора	Подключение потребителей, превышающих номинальную мощность генератора	Перегрев обмотки, расплавление изоляции
Короткое замыкание	Замыкание «+» на массу в бортовой сети или выпрямительном блоке	Тепловое разрушение обмотки из-за сверхтоков
Неправильная полярность	Ошибочное подключение АКБ в обратной полярности	Пробой диодов моста и оплавление статора
Загрязнение/влажность	Попадание грязи, воды или электролита в корпус генератора	Коррозия проводов, снижение сопротивления изоляции
Неисправность регулятора напряжения	Повышенное напряжение зарядки (свыше 14.7В)	Перегрев обмотки из-за избыточного тока

Обслуживание контактных колец через год эксплуатации

Через год интенсивной эксплуатации генератора УАЗ контактные кольца требуют обязательного осмотра и профилактики. Основные проблемы возникают из-за естественного износа щеток и накопления графитовой пыли на поверхности колец, что ухудшает токосъем.

Загрязнение или окисление контактной поверхности приводит к падению напряжения, нестабильной работе генератора и быстрому выходу щеток из строя. Игнорирование обслуживания провоцирует глубокие борозды на кольцах, требующие дорогостоящей замены всего узла.

Порядок выполнения работ

Для обслуживания снимите генератор с автомобиля и выполните следующие операции:

1. Демонтируйте заднюю крышку генератора, открутив крепежные болты.
2. Извлеките щеточный узел, проверив длину щеток (менять при остатке менее 5 мм).
3. Очистите кольца ветошью, смоченной в бензине или спирте. Удалите графитовый налет и масляные пятна.
4. Протрите контакты наждачной бумагой зернистостью 600-800 грит. Выполняйте обработку круговыми движениями без сильного нажима.
5. Устраните глубокие риски при помощи токарной обработки (при толщине колец менее 1.5 мм необходима замена).
6. Проверьте зазор между кольцами – перемычки не должны касаться ротора.

После сборки протестируйте генератор: запустите двигатель и замерьте напряжение на клеммах АКБ (норма: 13.8–14.5В). Повышенное значение указывает на неполный контакт из-за остаточного загрязнения.

Параметр	Норма	Критическое значение
Диаметр колец	28.5-29.5 мм	менее 27.0 мм
Толщина щетки	8-10 мм	менее 5 мм
Биение колец	0.03-0.05 мм	более 0.1 мм

Важно: При замене щеток приработайте их к кольцам – запустите двигатель на 10-15 минут без нагрузки. Избегайте попадания смазки на контактные поверхности при сборке.

Сравнение схемы отечественного и импортного генератора

Ключевое отличие отечественных генераторов УАЗ (Г250, 37.3701) от импортных аналогов (Bosch, Valeo) заключается в принципе возбуждения обмотки ротора. Российские модели используют внешнее независимое возбуждение: ток на щётки подаётся через реле-регулятор Я112В даже при выключенном зажигании. Импортные генераторы применяют самовозбуждение от остаточной ЭДС через диодную тройку в выпрямителе, что исключает необходимость отдельной цепи возбуждения.

Конструкция выпрямительных блоков также различается: в УАЗовских генераторах установлен трёхфазный мост из 6 силовых диодов на отдельной подковообразной пластине, тогда как в европейских аналогах часто интегрированы дополнительные диоды для питания обмотки возбуждения. Система охлаждения у импортных вариантов обычно включает двустороннее вентиляционное исполнение с крыльчатками по торцам, в то время как классические Г250 охлаждаются односторонним вентилятором.

Особенности подключения

• Отечественный: Обязательное подключение клеммы "Ш" регулятора к замку зажигания через лампу-индикатор (5Вт)
• Импортный: Питание обмотки возбуждения через встроенный диодный мост (клемма "D+")

Параметр	УАЗ (Г250)	Импортный (Bosch)
Цепь возбуждения	Внешняя (через реле-регулятор)	Внутренняя (самовозбуждение)
Диагностическая лампа	Обязательна для инициализации	Не влияет на запуск
Клеммы подключения	"+", "Ш", "М", "Б"	"B+", "D+", "W", "D-"

При замене импортным аналогом критично перекоммутировать цепь: клемма "D+" соединяется с индикаторной лампой и замком зажигания, а "B+" – напрямую к аккумулятору через предохранитель. Установка без контрольной лампы возможна через шунтирующий резистор 680 Ом.

Окончательная проверка работы всех потребителей

После запуска двигателя и проверки напряжения на клеммах аккумулятора (должно быть 13.5-14.7 В) приступите к последовательному тестированию всех электропотребителей автомобиля. Убедитесь, что генератор стабильно выдает номинальное напряжение во всех режимах работы ДВС – на холостом ходу, средних и высоких оборотах.

Поочередно включайте каждый потребитель энергии, контролируя отсутствие просадок напряжения на мультиметре. Особое внимание уделите мощным устройствам: дальнему свету фар, обогреву стекол и сидений, вентилятору печки. Нагрузка должна распределяться равномерно без скачков или мигания света.

Критические параметры для проверки:

• Фары ближнего/дальнего света – яркость свечения должна быть стабильной при изменении оборотов двигателя.
• Электроусилитель руля – работа без рывков при вращении руля на месте.
• Отопитель – стабильная скорость вентилятора на всех режимах.
• Звуковые сигналы – громкость не должна снижаться при одновременном включении фар и подогрева.

Финишный этап: Включите одновременно все энергопотребители (фары, габариты, печку, обогрев стекла, магнитолу). Напряжение не должно падать ниже 13.2 В на 2000 об/мин. При просадках ниже нормы или нестабильной работе оборудования проверьте:

1. Натяжение и целостность ремня генератора
2. Коррозию на клеммах АКБ и силовых проводах
3. Плотность контактов на выводах генератора (маркировка "30", "В+", "61")

Симптом	Возможная причина
Мигание света при нагрузке	Износ щеток генератора, плохой контакт массы
Гул при включении фар	Проскальзывание ремня, неисправность диодного моста
Постепенное снижение напряжения	Недостаточная зарядка АКБ, дефект регулятора напряжения

Список источников

Статья о схемах подключения генератора УАЗ требует проверенной технической информации для точного описания электрических цепей и компонентов. Использование достоверных источников исключает ошибки при монтаже или ремонте электрооборудования автомобиля.

При подготовке материалов были изучены официальные руководства производителя, специализированная литература по автоэлектрике и профильные форумы. Это гарантирует соответствие данных реальным конструктивным особенностям генераторов УАЗ различных моделей и годов выпуска.

• Официальные руководства по ремонту и обслуживанию автомобилей УАЗ
• Техническая документация производителей генераторов (КЗАТЭ, БАТЭ)
• Книги по устройству автомобильного электрооборудования под редакцией В. Набоких
• Специализированные пособия по автоэлектрике (Г. Передерий, А. Чижковка)
• Электрические схемы из заводских инструкций УАЗ
• Технические бюллетени сервисных центров Ульяновского автозавода
• Практические руководства по диагностике генераторных установок
• Профильные ресурсы автомобильных форумов (UAZ Patriot Club, 4x4 forum)
• Методические материалы учебных заведений автотехнического профиля
• Каталоги деталей и компонентов электросистем УАЗ

Видео: Схема подключения резервного генератора к дому. Реверсивный рубильник схема подключения


• Шкода Октавия или Тойота Королла - что выбрать?

• Обзор Toyota Corolla 120 кузова

• 5 признаков неисправности датчика распредвала
