Схема подключения и ремонт подогрева сидений ВАЗ-2110

Статья обновлена: 18.08.2025

Штатная комплектация ВАЗ-2110 редко включает подогрев сидений, однако этот комфортный тюнинг активно внедряется владельцами самостоятельно.

Правильная установка и диагностика системы требуют четкого понимания электрооборудования автомобиля.

В статье детально разберем принципиальную схему подключения нагревательных элементов, типовые неисправности и методы их устранения.

Знание этих аспектов позволит безопасно эксплуатировать опцию и оперативно восстанавливать ее работоспособность при поломках.

Инструменты для монтажа и диагностики системы подогрева

Установка и ремонт подогрева сидений требуют наличия специализированных инструментов для обеспечения безопасности и корректной работы системы. Без правильного оснащения велик риск повреждения элементов обогрева или электропроводки автомобиля.

Диагностика неисправностей также невозможна без измерительных приборов, позволяющих локализовать проблему – обрыв цепи, короткое замыкание или выход из строя терморегулятора.

Основной набор инструментов

• Мультиметр – для прозвонки цепи, проверки сопротивления нагревательных элементов (норма: 1-5 Ом), измерения напряжения на клеммах
• Автомобильный тестер-пробник (12V) – поиск обрывов, проверка наличия питания
• Набор съёмников – пластиковые медиаторы для демонтажа обшивки сидений без повреждений
• Изолента Термоустойчивая – герметизация соединений
• Кримпер (обжимные клещи) – для надёжного соединения клемм

Дополнительное оборудование

Инструмент	Назначение
Термопушка/пирометр	Контроль равномерности нагрева поверхности сиденья
Специальные ножницы	Аккуратная резка карбоновых нагревательных матов
Диагностический сканер	Для систем с CAN-шиной (если подключено к ЭБУ)
Паяльник (40 Вт)	Ремонт повреждённых проводников на матах

Расходные материалы

1. Медные клеммы (сечение 1.5-2.5 мм²)
2. Термоусадочные трубки разного диаметра
3. Бутилкаучуковая лента – изоляция мест ремонта матов
4. Предохранители номиналом, указанным в схеме подключения

Расположение жгута заводской проводки под сиденьями

Штатный жгут проводки для подогрева сидений в ВАЗ-2110 проходит под ковровым покрытием салона вдоль тоннеля трансмиссии. Точка вывода проводов к сиденьям находится в зоне крепления передних сидений к кузову, непосредственно под металлической платформой основания. Кабели уложены в защитную гофру черного цвета и прикреплены пластиковыми хомутами к штатным отверстиям кузова.

Для доступа к разъемам необходимо демонтировать сидень: открутить 4 болта крепления (ключ на 13) и отключить датчики подушек безопасности (при наличии). После поднятия сидения жгут становится видимым – он заканчивается пластиковым разъемом типа "мама" на 6 контактов (2 силовых для нагревательных элементов, 4 управляющих для переключателя). Цветовая маркировка проводов соответствует схеме:

• Красный с желтой полосой – питание +12В при включении зажигания
• Коричневый – масса
• Синий с черной полосой – сигнал с переключателя (низкая ступень нагрева)
• Синий с красной полосой – сигнал с переключателя (высокая ступень)

Проблема	Место проверки
Отсутствие питания	Целостность красного провода возле монтажного блока
Короткое замыкание	Участки под сиденьем на предмет перетирания гофры
Окисление контактов	Разъемы под сиденьями и колодка переключателя

При ремонте уделите внимание фиксации жгута – провода не должны контактировать с подвижными механизмами сиденья. Рекомендуется дополнительно защитить места пересечения с металлическими кромками корпуса пластиковыми втулками или изолентой.

Поиск разъёма для подключения к электропитанию авто

Основным источником питания для подогрева сидений служит штатная электропроводка автомобиля. Требуется найти точку подключения с постоянным напряжением +12V, способную выдержать нагрузку до 15А (суммарно для двух кресел). Обязательно используйте предохранитель номиналом, соответствующим потребляемой мощности комплекта.

Наиболее безопасные и удобные варианты: колодка предохранителей в салоне (монтажный блок), разъём прикуривателя или резервные выводы замка зажигания. Избегайте подключения напрямую к клеммам АКБ без предохранителя – это создаёт риск возгорания при коротком замыкании.

Распространённые точки подключения

Монтажный блок (салонный):

• Оптимальный вариант – свободные гнёзда для реле/предохранителей с маркировкой "постоянный +12V"
• Используйте тестер для проверки наличия напряжения при выключенном зажигании
• Пример: выводы предохранителя F2 (20А) цепи прикуривателя ВАЗ-2110

Разъём прикуривателя:

1. Снимите декоративную накладку гнезда прикуривателя
2. Подключите "+" питания обогрева к центральному контакту разъёма (красный/оранжевый провод)
3. "Массу" закрепите на кузовной болт в районе тоннеля

Точка подключения	Особенности	Мин. сечение провода
Монтажный блок	Защищено предохранителем, скрытый монтаж	1.5 мм²
Прикуриватель	Простота доступа, риск перегрузки цепи	2.0 мм²
Проводка замка зажигания	Требует врезки в штатную изоляцию	1.5 мм²

Важно: При подключении к существующим цепям убедитесь, что их нагрузочная способность превышает потребление подогрева. Используйте термоусадку для изоляции соединений и пластиковые хомуты для фиксации проводки вдали от подвижных элементов.

Схема подключения силовых проводов к бортовой сети

Силовые провода системы подогрева подключаются напрямую к аккумуляторной батарее через предохранитель номиналом 15-20А. Положительный кабель (обычно красного сечения) крепится к клемме "+" АКБ, отрицательный (черный или синий) – к кузову автомобиля в точке надежной контактной площадки ("масса"). Сечение проводов должно составлять не менее 2.5 мм² для предотвращения перегрузки.

От блока управления подогревом протягивается отдельный управляющий провод к замку зажигания. Он подключается к контакту, подающему напряжение +12V при повороте ключа в положение "ON" (I или II), что исключает работу системы при выключенном двигателе. Рекомендуется использовать реле для разгрузки штатной электропроводки.

Типовая схема коммутации

Цвет провода	Назначение	Точка подключения
Красный	Плюсовой силовой	Клемма "+" АКБ через предохранитель
Черный/Синий	Минусовой силовой	Кузов автомобиля (точка массы)
Желтый	Управляющий +12V	Замок зажигания (контакт ON)

Критические ошибки монтажа:

• Использование проводов сечением менее 1.5 мм²
• Подключение напрямую к прикуривателю или штатным предохранителям
• Отсутствие защитного предохранителя в силовой цепи
• Ненадежный контакт с "массой" (окисление, плохая фиксация)

Перед финальной сборкой проверьте мультиметром: между "+" питающим проводом и массой должно быть 12.6V при выключенном зажигании, а на управляющем проводе – 0V. При включении зажигания на управляющем проводе появляется 12V. Обязательно изолируйте все соединения термоусадкой!

Правильное подсоединение кнопки управления подогревом

Подключение кнопки управления подогревом сидений на ВАЗ-2110 требует точного соблюдения схемы во избежание короткого замыкания или повреждения элементов. Основные провода для коммутации: постоянный "+" от аккумулятора, масса, управляющий кабель к реле нагревателей и цепь подсветки.

Перед монтажом обесточьте бортовую сеть снятием клеммы с АКБ. Кабели зачистите на 8-10 мм, используйте термоусадку или изоленту для изоляции соединений. Проверьте соответствие цветовой маркировки проводов заводской схеме вашего комплекта.

Распиновка контактов кнопки

Номер контакта	Назначение	Цвет провода
1	Постоянный "+12В"	Красный/желтый
2	Управление реле	Синий/белый
3	Масса ("-")	Черный/коричневый
4	Подсветка ("+")	Оранжевый/серый

1. Подача питания:
   • Контакт 1 подключите к предохранителю (10-15А) через шину постоянного "+"
   • Контакт 3 соедините с кузовной массой болтом возле тоннеля
2. Коммутация нагрузки:
   • Контакт 2 присоедините к управляющему выводу реле нагревателей
   • Проверьте отсутствие контакта с массой при выключенной кнопке
3. Подсветка:
   • Контакт 4 подключите к габаритным огням (цепь "+" при включении света)
   • Убедитесь, что подсветка гаснет при выключении наружного освещения

Важно: При установке нештатной кнопки используйте реле на 30-40А. После подключения протестируйте систему: при нажатии должен загораться индикатор на кнопке и слышаться щелчок реле. Отсутствие нагрева при срабатывании реле указывает на проблемы в цепи силовой нагрузки.

Выбор предохранителя нужного номинала для защиты цепи

Номинал предохранителя для цепи подогрева сидений ВАЗ-2110 определяется максимальным током потребления системы. Превышение номинала чревато расплавлением проводки и возгоранием, а занижение приведет к постоянному перегоранию защиты. Для точного расчета используйте формулу: I = P / U, где I - сила тока (А), P - общая мощность нагревателей (Вт), U - напряжение бортовой сети (12-14В).

Стандартная мощность одного сиденья составляет 80-120Вт. Для двух сидений с элементами по 100Вт каждый: I = (100Вт × 2) / 12В ≈ 16.7А. С учетом пусковых токов и запаса прочности выбирайте предохранитель на 20А. Всегда сверяйтесь с мануалом конкретного комплекта подогрева – значения могут отличаться!

Правила выбора и установки

• Тип предохранителя: Используйте ножевые (blade) предохранители стандарта ATO
• Защита сидений: Каждое сиденье должно иметь отдельный предохранитель
• Маркировка: Применяйте только изделия с четко указанным номиналом (20A)

Мощность системы (Вт)	Расчетный ток (А)	Рекомендуемый номинал
160-180	13-15	20A
200-240	16-20	25A

1. Отключите минусовую клемму АКБ перед установкой
2. Проверьте соответствие колодки предохранителя сечению проводов (минимум 2.5 мм²)
3. Убедитесь в плотной фиксации предохранителя в монтажном блоке
4. Никогда не заменяйте перегоревший элемент "жучками" или проволокой

Подключение через реле: схема и точки коммутации

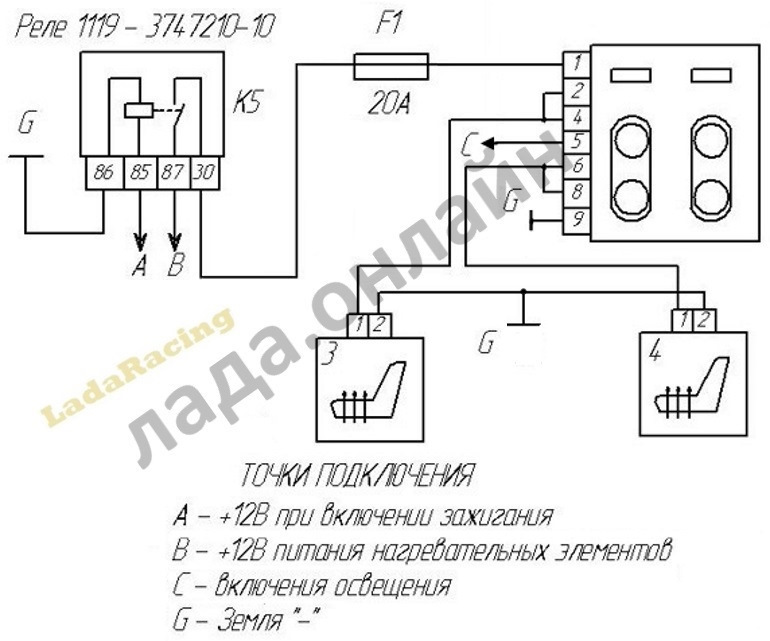

Для безопасной работы подогрева сидений ВАЗ-2110 используется реле, предотвращающее перегрузку штатной электропроводки. Прямое подключение к замку зажигания или прикуривателю создает риск перегрева цепи, особенно при длительной эксплуатации. Реле коммутирует силовой ток через отдельный предохранитель, замыкая цепь только при активации системы.

Основные точки подключения: клемма «30» реле соединяется с АКБ через предохранитель (15-20А), «85» – с массой кузова, «86» – с управляющим сигналом (например, от кнопки подогрева). Клемма «87» подает питание на нагревательные элементы сидений. Обязательно используется медный провод сечением 1.5-2.5 мм² для силовых линий.

Схема подключения

Типовая коммутация:

1. От «+» АКБ провод через предохранитель → клемма «30» реле
2. Клемма «85» реле → болт кузова (чистая металлическая поверхность)
3. Клемма «86» реле → выход управляющей кнопки подогрева
4. Клемма «87» реле → разъемы нагревателей сидений
5. «Масса» нагревателей → отдельный болт кузова возле кресел

Клемма реле	Назначение	Точка подключения
30	Постоянный «+»	Через предохранитель к АКБ
85	Управляющая «масса»	Кузов автомобиля
86	Управляющий «+»	Кнопка включения подогрева
87	Нагрузка	Контакт «+» нагревателей сидений

Важно: Управляющий сигнал (клемма «86») должен подаваться только при включенном зажигании. Для изоляции используйте термоусадочные трубки. Проверьте отсутствие КЗ в цепи нагревателей перед подключением реле.

Типовые неисправности:

• Отсутствие питания на клемме «30» – проверьте предохранитель и целостность провода от АКБ
• Нет «массы» на клемме «85» – зачистите точку контакта с кузовом
• Реле не срабатывает – протестируйте подачу 12В на «86» при включении кнопки
• Нагрев только одного сиденья – повреждение проводки или контактов в разъемах кресел

Цветовая маркировка проводов в штатной комплектации

В штатной системе подогрева сидений ВАЗ-2110 используется строгая цветовая маркировка проводов для упрощения подключения и диагностики. Основные цепи питания, управления и нагревательных элементов имеют уникальные цветовые обозначения согласно заводской схеме.

Цвета могут незначительно варьироваться в зависимости от года выпуска, но общая логика маркировки сохраняется. Всегда проверяйте соответствие проводов мультиметром перед подключением.

Стандартная маркировка проводов

Назначение провода	Цвет изоляции
Питание +12В (от замка зажигания)	Красный
Масса (общий минус)	Чёрный
Управление водительским сиденьем	Синий
Управление пассажирским сиденьем	Жёлтый
Нагревательный элемент (подушка водителя)	Зелёный / Зелёный с полосой
Нагревательный элемент (спинка водителя)	Коричневый / Коричневый с полосой
Сигнал с датчика температуры	Серый

Монтаж нагревательных элементов в подушки сиденья

Демонтируйте подушки сиденья с каркаса, аккуратно отсоединив крепежные клипсы или болты. Снимите декоративную обивку, отогнув фиксирующие скобы по периметру и высвободив кант из пазов. Внимательно изучите конструкцию подушки для определения оптимальных зон размещения нагревателей – обычно это центральная часть спинки и сиденья, исключая участки с вентиляционными каналами или подвижными элементами.

Расположите нагревательные маты на внутренней стороне обивки, избегая перегибов и натяжения проводов. Закрепите элементы термостойким текстильным клеем или двухсторонним скотчем, обеспечивая плотное прилегание к поверхности. Проложите питающие провода вдоль рёбер жёсткости подушки, фиксируя их пластиковыми хомутами, и выведите концы разъёмов в технологическое отверстие каркаса сиденья.

Ключевые этапы подключения

Присоедините провода от нагревателей к штатному разъёму подогрева через термоусадочные трубки, соблюдая полярность согласно схеме:

Цвет провода	Назначение
Красный	Плюс (+12V)
Чёрный	Минус (масса)
Синий	Датчик температуры

Обязательно проверьте:

• Отсутствие контакта проводов с металлическими частями каркаса
• Целостность изоляции в местах соприкосновения с рёбрами жёсткости
• Свободный ход кабелей при регулировке положения сиденья

Перед сборкой протестируйте систему мультиметром: сопротивление нагревателей должно соответствовать 4-8 Ом, датчика – 1-10 кОм в зависимости от температуры. Убедившись в работоспособности, закрепите обивку на подушке, используя новые фиксаторы вместо повреждённых. Установите подушки на каркас, подключите разъёмы к блоку управления и выполните финальную проверку функционала.

Фиксация терморегулятора и термодатчика на сиденье

Терморегулятор монтируется в удобном месте под обивкой сиденья, исключающем контакт с подвижными элементами каркаса. Для надежной фиксации используйте пластиковые хомуты или клейкую термостойкую ленту, избегая пережатия проводов и самого корпуса устройства. Положение должно обеспечивать свободную циркуляцию воздуха вокруг регулятора для предотвращения перегрева.

Термодатчик крепится строго между нагревательным элементом и верхним слоем обивки (ближе к зоне поясницы). Расположите его плоской стороной к нагревателю, зафиксировав термостойким скотчем или вшив в подкладку. Исключите смещения и образование складок ткани под датчиком – это искажает температурные показания.

Критические нюансы установки

• Изоляция контактов: Все соединения терморегулятора и датчика должны быть заизолированы термоусадкой.
• Защита от сдвигов: Проложите провода с запасом длины (3-5 см) вдоль швов обивки, закрепив стежками или клипсами.
• Контроль позиции: Убедитесь, что датчик не касается металлических частей сиденья после сборки.

Элемент	Материал крепления	Ошибки монтажа
Терморегулятор	Капроновые стяжки, термоскотч	Контакт с пружинами, натяжение проводов
Термодатчик	Термостойкий двухсторонний скотч	Установка под швами, перегиб кабеля

Ошибки при установке вызывающие короткое замыкание

Неправильный монтаж элементов подогрева сидений ВАЗ-2110 часто приводит к коротким замыканиям, повреждающим электропроводку и блок управления. Основная причина – нарушение изоляции токоведущих частей или контакт металлических элементов системы с кузовом автомобиля.

Критичные ошибки возникают при небрежной прокладке проводов через технологические отверстия в каркасе сиденья, а также при фиксации нагревательных элементов. Повреждение термостойкого лавсанового слоя нагревателя острыми кромками пружин или металлической стружкой гарантированно вызывает замыкание при включении системы.

Типичные монтажные ошибки:

• Проводка под сиденьем – размещение кабелей без защиты в зоне движения регулировочных реек. Перетирание об острые края металлоконструкций оголяет жилы.
• Некорректное соединение клемм – плохая обжимка контактов или использование "скруток". Ослабление соединения приводит к искрению и оплавлению проводов.
• Контакт с кузовом – крепление проводов к неочищенным металлическим поверхностям саморезами. Вибрация разрушает изоляцию, вызывая замыкание на массу.
• Повреждение нагревателя – монтаж греющего элемента без демонтажа пружин сиденья. Продавливание лавсанового покрытия пружинами при эксплуатации.

Важно: Перед подключением к сети обязательно проверяйте мультиметром отсутствие короткого замыкания между силовыми проводами и массой автомобиля. Убедитесь в целостности изоляции на всех участках цепи, особенно в местах пересечения с металлическими деталями.

Проверка целостности нагревательной нити тестером

Отсоедините разъем питания подогревателя сиденья от автомобильной проводки. Снимите обивку сиденья для доступа к клеммам нагревательного элемента, соблюдая осторожность, чтобы не повредить нить. Визуально осмотрите элемент на предмет явных разрывов или локальных потемнений ткани.

Переведите мультиметр в режим измерения сопротивления (Ω) на минимальный диапазон (обычно 200 Ом). Приложите щупы тестера к выходным контактам нагревательной нити, предварительно очистив их от окислов. У исправного элемента сопротивление должно находиться в пределах 1–5 Ом в зависимости от модели. Значение «0» указывает на короткое замыкание, «1» или «OL» – на обрыв.

Алгоритм проверки при нетипичных показаниях

1. Проверьте контакт щупов с клеммами: надавите плотнее или зачистите точки подключения.
2. Протестируйте мультиметр, замкнув щупы – должно показывать ~0 Ом.
3. Выполните замер в 2–3 точках вдоль нити, смещая щупы от клемм к центру, для локализации обрыва.

Важно: Если сопротивление в норме, но подогрев не работает, проверьте напряжение на разъеме питания при включенной функции (+12В) и целостность термопредохранителя, вшитого в элемент. Неисправную нить восстановлению не подлежит – требуется замена нагревателя.

Диагностика обрыва цепи в терморегулирующем блоке

Обрыв цепи в блоке управления подогревом проявляется полным отказом работы сиденья или отсутствием реакции на регулировку температуры. Основными зонами риска являются контакты разъемов, провода питания и внутренние дорожки платы регулятора.

Первым этапом исключите проблемы с предохранителем F4 (15А) в монтажном блоке и проверьте напряжение на контакте №1 разъема терморегулятора при включенном зажигании. Отсутствие 12V указывает на обрыв в цепи от предохранителя к блоку.

Последовательность проверки цепей

Необходимые инструменты: мультиметр в режиме прозвонки, контрольная лампа 12V, шило для проверки контактов.

1. Отключите разъем регулятора и проверьте целостность контактов:
   • Контакт 1: +12V от предохранителя
   • Контакт 2: масса (проверка на кузов)
   • Контакт 3: выход на нагреватель сиденья
2. Прозвоните провода от разъема к нагревательным элементам:

   Цвет провода	Назначение
   Красный	Питание +12V
   Коричневый	Масса
   Синий	Выход на подогрев

3. При отсутствии обрывов в проводке снимите терморегулятор для осмотра:
   • Проверьте пайку клемм на обратной стороне платы
   • Исследуйте дорожки на предмет микротрещин
   • Протестируйте биметаллическую пластину на замыкание

Критичный признак обрыва – отсутствие сопротивления между контактами 1 и 3 регулятора при включенном положении переключателя. Нулевое сопротивление свидетельствует о замыкании, бесконечное – об обрыве цепи.

Замена перегоревшего предохранителя F4 (10А)

Предохранитель F4 номиналом 10 Ампер отвечает за цепь питания системы подогрева сидений. Его перегорание является наиболее частой причиной полного отказа подогрева обеих подушек сиденья одновременно.

Для замены потребуется новый предохранитель на 10 А. Используйте только штатные предохранители соответствующего номинала. Установка предохранителя большего номинала или "жучка" может привести к повреждению проводки или элементов нагрева, что чревато возгоранием.

Пошаговая процедура замены

1. Определение места расположения: Основной монтажный блок предохранителей и реле ВАЗ-2110 расположен в салоне, под панелью приборов ("торпедой") со стороны водителя, слева от рулевой колонки.

2. Доступ к блоку:

• Для удобства отрегулируйте положение рулевой колонки, опустив ее вниз (если возможно).
• Найдите прямоугольную пластиковую крышку блока предохранителей.
• Отожмите фиксаторы (обычно сверху и снизу крышки) и снимите ее.

3. Поиск предохранителя F4:

• На внутренней стороне снятой крышки или рядом с самим блоком должна быть наклейка-схема с обозначением позиций всех предохранителей и реле.
• Найдите позицию, обозначенную как F4.
• Сверившись со схемой, визуально найдите предохранитель F4 в монтажном блоке.

4. Извлечение перегоревшего предохранителя:

• Используйте специальные пластиковые щипцы (обычно находятся в самом блоке предохранителей, в специальном гнезде на крышке или рядом с блоком).
• Аккуратно захватите щипцами корпус предохранителя F4 и вытяните его строго вертикально из гнезда.
• Внимание: Если щипцов нет, можно аккуратно извлечь предохранитель пальцами, но избегайте приложения боковых усилий, чтобы не повредить гнездо.

5. Проверка предохранителя:

• Визуально осмотрите извлеченный предохранитель. У плавкого предохранителя перегорает тонкая металлическая полоска (проволочка) внутри прозрачного корпуса.
• Убедитесь, что она разорвана. Иногда разрыв может быть очень тонким – внимательно присмотритесь на свету.

6. Установка нового предохранителя:

• Возьмите новый предохранитель ровно на 10 Ампер.
• Убедитесь, что он полностью исправен (проволочка цела).
• Аккуратно вставьте его в освободившееся гнездо F4, нажимая строго вертикально до полного упора. Предохранитель должен сесть плотно, без перекосов.

7. Проверка работы:

• Установите крышку блока предохранителей на место, защелкнув фиксаторы.
• Включите зажигание.
• Включите переключатель подогрева водительского или пассажирского сиденья.
• Контрольная лампа на переключателе должна загореться, а через несколько минут должно ощущаться тепло на сиденье.
• Проверьте работу подогрева на обоих сиденьях.

8. Важное замечание: Предохранитель перегорает не просто так, а для защиты цепи от перегрузки по току или короткого замыкания. Если новый предохранитель сразу или вскоре после замены снова перегорает, это указывает на наличие неисправности в цепи подогрева сидений (пробой нагревательного элемента, повреждение изоляции проводов, неисправность переключателя, замыкание на массу). Необходима углубленная диагностика электропроводки и элементов системы подогрева! Продолжающаяся замена предохранителей без устранения причины опасна.

Ремонт повреждённой изоляции проводов под сиденьем

Повреждение изоляции проводов под сиденьем – распространённая неисправность в цепи подогрева ВАЗ-2110, возникающая из-за перетирания кабеля о металлические элементы каркаса или пола при регулировке положения сиденья. Обнаруживается визуально при осмотре жгута или проявляется отказом подогрева, коротким замыканием, перегоранием предохранителя F7 (15А) в монтажном блоке.

Для ремонта необходимо снять сиденье (ключ на «14» открутить 4 гайки крепления к кузову, отключить разъём подогрева), извлечь жгут из гофрочехла и тщательно зачистить повреждённый участок. Работы выполняются при отключённой клемме «минус» аккумулятора.

Последовательность восстановления изоляции

Вариант 1: Лёгкое повреждение (надрез, потертость без обрыва жилы):

• Обезжирьте участок спиртом или очистителем контактов.
• Плотно обмотайте провод термоусадочной трубкой (диаметр на 20-30% меньше провода) или нанесите 2-3 слоя изоленты (ХБ или ПВХ) с 50% перехлёстом.
• Прогрейте термоусадку феном до полной усадки.

Вариант 2: Глубокий разрез, нарушение целостности жилы:

1. Разрежьте провод в месте повреждения, зачистите концы на 7-10 мм.
2. Наденьте на один конец термоусадочную трубку длиннее будущего соединения.
3. Соедините провода пайкой (оловянно-свинцовый припой, канифоль) или обжимной гильзой.
4. Сдвиньте термоусадку на место ремонта, прогрейте феном.
5. Альтернатива – тщательная изоляция скрутки (минимум 5 витков) двумя слоями изоленты.

Проверка: После ремонта подключите АКБ, включите зажигание и подогрев сиденья. Убедитесь в работе функции и отсутствии искрения. Проложите жгут с запасом хода, закрепите пластиковыми хомутами вдали от подвижных частей сиденья.

Восстановление контактов в разъёме подключения

Проблемы с контактами в разъёме – частая причина неработоспособности подогрева. Окисление, ослабление лепестков или облом проводников нарушают передачу тока на нагревательные элементы сидений.

Для диагностики снимите разъём с блока управления или нагревателей, осмотрите контакты на предмет зелёного/белого налёта, почернения или механических повреждений. Проверьте фиксацию проводов в колодке, аккуратно поддёргивая каждый.

Этапы восстановления контактов

Очистка от окислов:

• Обработайте контакты разъёма и ответной части аэрозольным очистителем электроцепей (WD-40 Specialist Contact Cleaner, LIQUI MOLY Kontakt Reiniger).
• Аккуратно протрите штекеры ватной палочкой, смоченной в очистителе или изопропиловом спирте.
• Зачистите сильно окисленные поверхности мелкой наждачной бумагой (№600-800) или стекловолоконной щёткой.

Устранение люфта в клеммах:

1. Извлеките проблемный контакт из пластикового корпуса разъёма, отогнув фиксирующий усик тонкой отвёрткой.
2. Аккуратно подожмите лепестки контакта, обеспечивающие плотный охват штыря/гнезда, пассатижами или пинцетом.
3. Проверьте усилие вставки/извлечения контакта – оно должно быть ощутимым, но без заклинивания.

Замена повреждённых элементов:

Проблема	Решение
Облом провода у основания контакта	Обрежьте провод до целого участка, зачистите изоляцию, припаяйте к старому или новому контакту (используйте термоусадку)
Плавление/трещины пластика разъёма	Замените весь разъёмный узел на аналогичный с разборки или универсальный набор клемм
Коррозия, не устраняемая чисткой	Установите новый контакт, предварительно обработав место соединения токопроводящей смазкой

После восстановления надёжно зафиксируйте контакты в корпусе разъёма, соберите соединение. Обработайте внешние поверхности разъёма защитным спреем (например, Molykote Electra) для предотвращения попадания влаги. Проверьте работу подогрева на всех режимах.

Прозвон кнопки управления на предмет залипания контактов

Для диагностики залипания контактов в кнопке подогрева сидений потребуется мультиметр в режиме прозвонки или измерения сопротивления. Снимите кнопку с панели, отключив электрический разъём для безопасного тестирования. Визуально осмотрите внутреннюю часть на наличие явных повреждений или загрязнений.

Подключите щупы мультиметра к контактам кнопки, предварительно определив их назначение по схеме. При нажатой кнопке прибор должен показывать минимальное сопротивление (близкое к 0 Ом), а в отпущенном состоянии – бесконечность. Нестабильные показания или отсутствие изменений при нажатии указывают на неисправность.

Порядок действий при обнаружении залипания

1. Разберите корпус кнопки, аккуратно отщёлкнув фиксаторы
2. Очистите контактные группы спиртом и ватной палочкой
3. Проверьте подвижность токопроводящих пластин
4. Аккуратно подогните контакты для восстановления упругости
5. Соберите кнопку и повторно выполните прозвонку

Если проблема сохраняется после чистки, потребуется замена кнопки. При установке нового элемента сверьте распиновку разъёма с заводской электросхемой ВАЗ-2110. Для временного решения допускается прямое соединение проводов в обход кнопки, но это отключает регулировку нагрева.

Состояние кнопки	Показания мультиметра	Рекомендуемое действие
Исправная	0 Ом (нажата), ∞ (отпущена)	Установить на место
Залипание контактов	Колебания или ∞ при нажатии	Чистка/замена
Короткое замыкание	0 Ом в любом положении	Срочная замена

Тестирование работоспособности термодатчика мультиметром

Перед началом работ снимите обивку сиденья для доступа к датчику. Отключите разъем термодатчика от цепи подогрева, предварительно отсоединив минусовую клемму АКБ. Убедитесь в отсутствии загрязнений или окисления на контактах разъема.

Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-20 кОм. Подсоедините щупы прибора к выводам термодатчика – полярность не имеет значения. Зафиксируйте показания сопротивления при комнатной температуре (ориентировочные значения для исправного датчика: 1-10 кОм).

Алгоритм проверки

Для динамической диагностики выполните следующие действия:

1. Прогрейте чувствительный элемент датчика феном (t ≤ 50°C) или сжатым теплым воздухом
2. Контролируйте плавное снижение сопротивления на дисплее мультиметра
3. Уберите источник тепла и проследите за возрастанием показаний до исходных значений

Критерии неисправности:

• Отсутствие изменений показаний при нагреве/охлаждении
• Обрыв цепи (бесконечное сопротивление)
• Короткое замыкание (нулевое сопротивление)
• Резкие скачки значений

При выявлении несоответствий замените термодатчик. После установки нового элемента проверьте корректность работы системы подогрева на разных режимах.

Проверка сопротивления нагревательной спирали

Отсоедините разъём питания подогревателя от проводки автомобиля. Используя мультиметр в режиме омметра, замерьте сопротивление между контактами разъёма сиденья. Исправная спираль демонстрирует сопротивление в диапазоне 1–5 Ом (точное значение зависит от модели нагревателя). Показания ниже 1 Ом свидетельствуют о коротком замыкании, отсутствие показаний (обрыв) или значения в сотни/тысячи Ом – о повреждении нити накала.

Проверьте спираль на отсутствие пробоя на "массу". Переключите мультиметр в режим прозвонки диодов или измерения сопротивления. Один щуп установите на любой контакт разъёма сиденья, второй – на металлический каркас сиденья или кузов автомобиля (чистая неокрашенная точка). Отсутствие звукового сигнала прозвонки и бесконечно большое сопротивление указывают на исправную изоляцию. Наличие проводимости сигнализирует о пробое спирали на корпус.

Интерпретация результатов и дальнейшие действия

• Нормальное сопротивление (1-5 Ом) и отсутствие пробоя на массу: Нагревательный элемент исправен. Неисправность следует искать в реле, предохранителе, кнопке управления или проводке.
• Обрыв цепи (бесконечное сопротивление): Требуется замена нагревателя или поиск и ремонт обрыва в соединительных проводах внутри сиденья.
• Короткое замыкание (близко к 0 Ом) или пробой на массу: Нагревательный элемент неисправен и подлежит замене. Эксплуатация с такими неисправностями опасна возгоранием из-за перегрузки цепи.

Устранение поломок микросхемы блока управления

Диагностика неисправности микросхемы начинается с визуального осмотра платы блока управления подогревом. Ищите следы перегрева (потемнение текстолита, вздутие корпуса микросхемы), микротрещины на дорожках или пайках, окисление контактов. Обязательно проверьте целостность предохранителя блока и напряжение питания (12В) на его входных клеммах при включенном зажигании, чтобы исключить внешние причины.

Если визуальный осмотр и проверка питания не выявили проблем, потребуется тестирование мультиметром. Сравните рабочие напряжения на выводах микросхемы с эталонными значениями из технической документации на конкретную модель блока (часто обозначены на корпусе платы). Особое внимание уделите цепям питания (Vcc/GND) и выходным сигналам управления реле. Отклонения более 10% указывают на возможный сбой микросхемы или элементов обвязки.

Основные этапы ремонта

1. Демонтаж блока: Снимите блок управления (обычно расположен под передними сиденьями или в центральной консоли), отсоединив разъемы.
2. Повторная диагностика: Проверьте пассивные элементы вокруг микросхемы:
   • Резисторы на предмет обрыва или изменения номинала.
   • Конденсаторы на пробой или потерю емкости.
   • Диоды и транзисторы в ключевых цепях на короткое замыкание.
3. Замена микросхемы: При подтверждении ее неисправности:
   • Аккуратно выпаяйте старую микросхему, используя паяльник с тонким жалом и оловоотсос/оплетку.
   • Очистите контактные площадки от остатков припоя.
   • Впаяйте новую аналогичную микросхему (маркировка должна совпадать!), соблюдая ориентацию (ключ на корпусе).
4. Проверка: Перед установкой в авто подайте 12В на блок и убедитесь в корректной работе всех режимов нагрева с помощью тестовой нагрузки (лампочка 12В вместо нагревательных элементов).

Типовая неисправность микросхемы	Внешнее проявление
Внутреннее КЗ силовых ключей	Постоянный нагрев сидений даже при выключенном управлении
Обрыв выходных цепей	Полное отсутствие нагрева на одной или обеих подушках
Сбой ШИМ-контроллера	Не регулируется температура, фиксация на максимальном/минимальном уровне

Важно! При отсутствии опыта пайки SMD-компонентов доверьте замену микросхемы специалисту. Неправильный нагрев повреждает плату и новые элементы. Если ремонт невозможен или нерентабелен, замените блок управления целиком.

Замена деформированных нагревательных пластин

Деформированные нагревательные пластины не подлежат восстановлению и требуют обязательной замены. Искривление элементов нарушает контакт с терморегулятором и приводит к локальному перегреву, что может спровоцировать расплавление обивки или короткое замыкание. Перед началом работ снимите напряжение с бортовой сети, отсоединив клемму аккумулятора.

Демонтируйте сиденье из салона, открутив четыре крепежных болта у основания каркаса. Снимите боковые пластиковые накладки подлокотников и аккуратно отсоедините разъемы питания нагревателя. Разложите сиденье на ровной чистой поверхности лицевой стороной вниз для доступа к тыльной части обивки.

Порядок замены элементов

1. Аккуратно разрежьте нити крепления обивки к каркасу сиденья по периметру при помощи монтажного ножа или бокорезов.
2. Снимите старую обивку, освободив доступ к нагревательным пластинам, приклеенным к внутренней поверхности.
3. Осторожно отделите деформированные пластины от текстильной основы. При необходимости используйте строительный фен для размягчения клеевого слоя (температура не выше 70°C).
4. Обезжирьте посадочные зоны на новой обивке ацетоном или спиртовым раствором.
5. Нанесите термостойкий клей (например, Момент Монтаж Ультрасильный) на тыльную сторону новых пластин зигзагообразным узором.
6. Прижмите элементы к обивке, соблюдая первоначальную геометрию расположения. Плотно прокатайте поверхность валиком для удаления воздушных пузырей.
7. Проверьте мультиметром сопротивление новых пластин (норма: 1.2–1.5 Ом) и целостность изоляции проводки.

Соберите сиденье в обратной последовательности, фиксируя обивку капроновыми нитями или пластиковыми хомутами. Перед установкой в автомобиль выполните тестовое включение системы на 3–5 минут для проверки равномерности нагрева и отсутствия искрения. Избегайте резких перегибов новой обивки в первые 24 часа после монтажа для полимеризации клея.

Локализация чёрных подпалин на контактных площадках

Появление чёрных подпалин на контактных площадках элементов системы подогрева сидений (разъёмы, клеммы реле, выводы переключателя) свидетельствует о локальном перегреве. Этот перегрев вызван чрезмерным переходным сопротивлением в точке контакта, возникающим из-за плохого соединения, окисления, ослабления зажима или коррозии. Ток, протекающий через такой контакт, вызывает нагрев по закону Джоуля-Ленца, что приводит к обугливанию пластика разъёма или потемнению металла.

Локализация таких подпалин критически важна, так как они являются явным индикатором точки неисправности, представляющей потенциальную пожарную опасность из-за возможного развития процесса и усиления нагрева. Поиск следует начинать с визуального осмотра всех доступных элементов цепи подогрева, уделяя особое внимание местам соединений.

Последовательность поиска источника подпалин

1. Основные точки контроля:

• Разъём под сиденьем: Самый частый источник проблем. Тщательно осмотрите обе половины разъёма (и на жгуте автомобиля, и на жгуте сиденья). Ищите подпалины, оплавления, потемнение контактов внутри разъёма или на его корпусе.
• Клеммы реле подогрева: Реле установлено в монтажном блоке салона. Снимите реле и осмотрите его штекерные выводы на предмет потемнения или оплавления. Также осмотрите гнёзда в блоке предохранителей, куда вставляется реле.
• Выводы переключателя подогрева: Снимите переключатель с панели. Осмотрите его тыльную часть с клеммами и разъём, который к нему подключается, на наличие подпалин или оплавления пластика.
• Клеммы термопредохранителя (если установлен): Некоторые схемы включают термопредохранитель, впаянный в цепь нагревательного элемента сиденья. Его клеммы также могут быть точкой повышенного сопротивления.

2. Метод проверки:

1. Перед любыми действиями обязательно снимите клемму "минус" с аккумуляторной батареи.
2. Разъедините все подозрительные разъёмы.
3. Внимательно осмотрите корпуса разъёмов, контактные площадки внутри них и сами металлические контакты на предмет:
   • Чёрных или тёмно-коричневых пятен (подпалин).
   • Оплавления пластика вокруг контактов.
   • Видимого окисления, коррозии (зеленоватый или белый налёт) на металлических частях.
   • Ослабления натяжения лепестков контактов в разъёме.
4. Проверьте надёжность затяжки винтовых соединений (если есть) на клеммах реле или переключателя.

3. Дополнительные указания:

• Обнаруженная подпалина практически всегда указывает на то, что данный контакт или разъём является проблемным и требует ремонта или замены.
• Одна подпалина может быть единственной причиной неработоспособности всего подогрева или только одной его ступени.
• Не ограничивайтесь осмотром только одной найденной точки – проверьте всю цепь, так как может быть несколько ослабленных контактов.

Элемент	Типичное расположение подпалин	Причина
Разъём под сиденьем	Внутри разъёма на контактах питания (часто +12V), на корпусе вокруг этих контактов	Вибрация, окисление, плохой контакт из-за износа, перегрузка
Клеммы реле	На штекерных выводах реле (особенно контакты 30, 87), в гнёздах монтажного блока	Ослабление контакта в гнезде, окисление, дефект реле
Клеммы переключателя	На тыльных клеммах переключателя, на контактах его разъёма	Плохой контакт в разъёме, перегрузка контактов переключателя

Замер напряжения на клеммах подключения сиденья

Перед началом работ убедитесь в исправности предохранителя F4 (15 А), отвечающего за цепь подогрева сидений. Отключите разъём от нагревательного элемента сиденья для исключения ложных показаний.

Переведите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном до 20 В. Красный щуп подключите к контакту питания разъёма (обычно провод красного/оранжевого цвета), чёрный – к точке массы (чёрный/синий провод или кузов автомобиля).

Порядок диагностики

1. Проверка без нагрузки: Включите зажигание и активируйте подогрев на минимальной ступени. Нормальное напряжение – 12-14 В. Отсутствие напряжения указывает на:
   • Обрыв проводки
   • Неисправность блока управления подогревом
   • Окисление контактов в цепи
2. Проверка под нагрузкой: Подсоедините разъём к нагревателю, встройте мультиметр в разрыв цепи питания (последовательно). При работающем подогреве падение напряжения ниже 10 В свидетельствует о:
   • Пробое нагревательного элемента
   • Коротком замыкании в проводке
   • Недостаточном контакте в разъёмах

Показания мультиметра (В)	Возможная причина
0	Обрыв цепи до разъёма, сгоревший предохранитель
12-14 (без нагрузки)	Исправность цепи питания
<10 (под нагрузкой)	Перегрузка цепи, КЗ в нагревателе

При отклонениях проверьте целостность проводов от блока управления до разъёма, зачистите клеммы. Убедитесь в отсутствии коррозии на массовых точках кузова (крепление сиденья, центральный тоннель).

Поиск замыкания на массу в цепи подогрева

Замыкание на массу в цепи подогрева сидений проявляется постоянной работой элементов даже при выключенном переключателе, перегоранием предохранителя или срабатыванием защиты блока управления. Для локализации неисправности потребуется мультиметр в режиме прозвонки/измерения сопротивления и схема электропроводки конкретной модели.

Последовательно проверьте участки цепи от блока управления до нагревательных элементов, уделяя особое внимание зонам перетирания проводов: под передними ковриками, в местах перехода жгута через металлические пороги и в районе крепления сиденья к кузову. Поврежденная изоляция в этих точках – частая причина контакта оголенного проводника с кузовом.

Алгоритм поиска неисправности

1. Отключите минусовую клемму аккумулятора и снимите разъем с блока управления подогревом.
2. Выявите контакты питания нагревателей на разъеме блока по схеме (обычно цепи 30+ и 31-).
3. Переведите мультиметр в режим измерения сопротивления (Ω).
4. Подсоедините один щуп прибора к кузовной массе (чистый неокрашенный металл), вторым поочередно касайтесь:
   • Контакта "+" (30) на разъеме блока управления
   • Контакта "-" (31) на разъеме блока управления
   • Клемм нагревательных элементов под сиденьем

Нормальное сопротивление между любым проводом цепи и массой должно быть бесконечно большим (OL на дисплее мультиметра). Показания в диапазоне 0-200 Ом подтверждают замыкание. Если КЗ обнаружено на клеммах нагревателя – демонтируйте сиденье для детального осмотра жгута внутри обивки.

Точка проверки	Нормальное значение	Признак замыкания
Контакт 30+ (блок управления)	OL (обрыв)	0-200 Ом
Контакт 31- (блок управления)	OL (обрыв)	0-200 Ом
Клеммы нагревателя	OL (обрыв)	0-200 Ом

Обнаружив поврежденный участок, восстановите изоляцию термоусадкой или замените проблемный фрагмент провода. При КЗ внутри самого нагревателя потребуется замена элемента. После ремонта повторно проверьте цепь на отсутствие короткого замыкания перед подключением аккумулятора.

Проверка надёжности крепления силового кабеля

Убедитесь в отсутствии люфта и свободного хода провода питания на всём протяжении от аккумулятора до блока управления подогревом. Проверьте плотность фиксации кабеля в клеммных колодках – соединения не должны шевелиться при ручном усилии. Особое внимание уделите точке ввода провода в салон через моторный щит, где часто возникают перетирания изоляции.

Осмотрите фиксаторы крепления (пластиковые хомуты, скобы) на участке прохождения кабеля вдоль кузова. Все крепёжные элементы должны быть целыми и плотно затянутыми, исключая провисание провода или контакт с подвижными деталями. Нарушение фиксации приводит к вибрационным нагрузкам и разрушению токоведущих жил.

Критические точки контроля

• Клемма АКБ: затяните гайку крепления наконечника (момент 5-8 Н·м), очистите контактные поверхности от окислов
• Проходная гильза: убедитесь в целостности резинового уплотнителя и отсутствии перекоса кабеля
• Заземление: проверьте плотность прилегания «массового» провода к кузову (точка возле блока управления)

Признак неисправности	Метод устранения
Окисление клемм	Зачистка контактов мелкой наждачной бумагой, обработка токопроводящей смазкой
Оплавление изоляции	Замена повреждённого участка кабеля с термоусадкой соединений
Трещины в крепежных клипсах	Установка новых нейлоновых хомутов с шагом 15-20 см

Важно: При обнаружении коррозии на медных жилах выполните полную замену кабеля – локальный ремонт в силовой цепи недопустим. После всех манипуляций проверьте отсутствие КЗ мультиметром в режиме прозвонки перед подключением к аккумулятору.

Замена кнопки с неработающей подсветкой

При неработающей подсветке кнопки подогрева сидений ВАЗ-2110 сначала убедитесь в исправности предохранителя F10 (10А) в монтажном блоке и целостности проводки. Проверьте напряжение на разъёме кнопки тестером – отсутствие 12В на контактах подсветки указывает на проблемы в цепи питания.

Если диагностика подтвердила неисправность кнопки, подготовьте новую оригинальную деталь (артикул 2110-3720030-00 или аналог). Отключите минусовую клемму аккумулятора для безопасного проведения работ.

1. Пластиковой монтажной лопаткой аккуратно подденьте и снимите декоративную накладку панели приборов вокруг кнопки подогрева.
2. Нажмите на фиксаторы кнопки с тыльной стороны и извлеките её из посадочного гнезда вместе с разъёмом.
3. Отсоедините колодку проводов, нажав на пластиковый замок разъёма.
4. Сравните распиновку контактов старой и новой кнопки, после чего подключите разъём к заменяемой детали.
5. Установите кнопку в гнездо до характерного щелчка фиксаторов.
6. Верните на место декоративную накладку, защёлкнув крепления по периметру.

После подключения аккумулятора проверьте работоспособность подсветки и основной функции подогрева. Если подсветка отсутствует, осмотрите контакты разъёма на предмет окисления. В случае исправной кнопки возможна замена только лампы подсветки (тип Т5, 1.2W) путём разборки корпуса, но это требует пайки и повышенной аккуратности.

Капитальный ремонт обгоревших разъёмов

Обгоревшие контакты в разъёмах подогрева сидений ВАЗ-2110 возникают из-за повышенного переходного сопротивления на окисленных или ослабленных клеммах. Это приводит к локальному перегреву, оплавлению пластика и ухудшению электропроводности, что проявляется в нестабильной работе или полном отказе нагревательных элементов.

Первым этапом ремонта является демонтаж разъёма с проводами из колодки, расположенной под сиденьем. Тщательно очистите контактные группы от нагара и окислов с помощью мелкозернистой наждачной бумаги или специального очистителя электронных контактов. Проверьте целостность проводов на участке 10-15 см от разъёма – при наличии оплавленной изоляции или потемневшей меди этот отрезок необходимо заменить.

Последовательность восстановления контактной группы

1. Разборка разъёма: Аккуратно извлеките металлические клеммы из пластикового корпуса с помощью тонкой отвёртки, нажав на фиксирующие усики.
2. Обработка контактов:
   • Зачистите клеммы до блеска алмазным надфилем
   • Пропаяйте места обжима проводов
   • Нанесите токопроводящую смазку
3. Замена корпуса: При сильном оплавлении пластика установите новые разъёмные колодки типа FAKRA или Molex с аналогичным количеством пинов.
4. Сборка: Надёжно зафиксируйте клеммы в корпусе, убедившись в чётком защёлкивании фиксаторов.

Параметр	Норма	Проверка
Сопротивление контакта	< 0.5 Ом	Мультиметром между проводом и ответной клеммой
Усилие фиксации	3-5 Н	Попыткой вытянуть провод из разъёма

После сборки выполните тестовое включение подогрева, контролируя нагрев разъёма рукой в течение 5 минут. Для предотвращения рецидива установите дополнительный предохранитель на 15А в цепь питания сидений и обрабатывайте контакты графитовой смазкой при сезонном ТО.

Особенности замены нагревателя в спинке сиденья ВАЗ-2110

Демонтаж спинки требует аккуратного снятия обивки: отогните крепежные скобы по периметру каркаса канцелярской лопаткой, отсоедините фиксаторы в зоне подголовника и боковых валиков. Извлеките старый нагревательный элемент, запомнив его ориентацию относительно каркаса и расположение термодатчика (обычно приклеен к центру сетки).

Перед установкой нового элемента проверьте целостность проводки в каркасе: поврежденные участки замените, оголенные концы изолируйте термоусадкой. Уложите нагреватель строго по контуру металлических прутьев, избегая перегибов и натяжения – провисание приводит к локальному перегреву и быстрому выходу из строя.

Ключевые этапы подключения

1. Соедините клеммы нового нагревателя с заводской проводкой через термостойкие клеммники (пайка недопустима из-за вибраций)
2. Проложите провода вдоль каркаса, зафиксировав их пластиковыми хомутами – исключите контакт с подвижными частями механизма регулировки
3. Восстановите термодатчик: приклейте его к центральной секции сетки термостойким скотчем (сдвиг положения вызовет некорректную работу термореле)

Ошибки при сборке:

• Перепутана полярность – нагреватель не активируется
• Проводка зажата между пружинами – риск перетирания изоляции
• Негерметичное крепление обивки – попадание влаги вызовет КЗ

Параметр	Норма	Проверка мультиметром
Сопротивление нагревателя	1.5–2.5 Ом	На отключенной колодке
Изоляция	>50 МОм	Между контактами и каркасом

После подключения протестируйте функционал до сборки обивки: включите подогрев на 5–7 минут, убедитесь в равномерном прогреве и отсутствии искрения. Фиксируйте обшивку скобами последовательно от центра к краям, исключая морщины ткани.

Техника безопасной разборки водительского сиденья

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Очистите зону вокруг сиденья от мусора и подготовьте свободное пространство для манипуляций с крупногабаритной деталью.

Снимите пластиковые заглушки крепежных болтов на направляющих, используя тонкую отвертку или нож. Выкрутите все четыре крепежных болта (13 мм ключ), запоминая их расположение – передние обычно короче задних. Перед полным извлечением болтов отсоедините разъемы подогрева и датчика веса (при наличии), нажав на фиксаторы.

Этапы демонтажа сиденья

1. Отодвиньте сиденье максимально вперед для доступа к задним болтам
2. Зафиксируйте направляющие деревянными клиньями во избежание самопроизвольного перемещения
3. Приподнимайте сиденье равномерно двумя руками, избегая перекосов
4. Переносите узел строго вертикально, не задевая пороги и рулевую колонку

Опасный фактор	Меры предосторожности
Повреждение проводки	Не тянуть за провода, отсоединять только за разъем
Падение сиденья	Работать в перчатках с противоскользящим покрытием
Потеря крепежа	Использовать магнитный лоток для болтов и шайб

При разборке каркаса отмечайте позиции регулировочных механизмов мелом. Для снятия обивки освободите пружинные фиксаторы по периметру спинки и подушки специальной крючковой отмычкой. Не применяйте силу при демонтаже пластиковых клипс – поврежденные элементы потребуют замены.

Настройка термореле для корректного отключения

Корректная настройка термореле (термостата) критична для безопасной работы подогрева и предотвращения перегрева обивки сиденья. Стандартный диапазон срабатывания большинства реле для ВАЗ-2110 составляет 35-45°C для включения и 50-60°C для выключения, но эти параметры могут требовать ручной калибровки из-за старения элементов или несоответствия заводским характеристикам.

Для регулировки снимите реле с кронштейна под сиденьем и подготовьте мультиметр в режиме омметра, термометр (лучше электронный с выносным датчиком) и источник тепла (фен, термопистолет). Аккуратно демонтируйте защитный кожух реле, открутив фиксирующие винты – внутри расположена биметаллическая пластина с регулировочным винтом.

Этапы калибровки

1. Зафиксируйте датчик термометра на биметаллической пластине реле.
2. Плавно нагревайте пластину феном, контролируя температуру на термометре.
3. При достижении требуемой температуры отключения (например, 55°C) проверьте размыкание контактов реле омметром.
4. Если контакты разомкнулись раньше/позже нужной температуры, поворачивайте регулировочный винт:
   • По часовой стрелке – повышение температуры срабатывания
   • Против часовой стрелки – понижение температуры срабатывания
5. Повторите проверку после каждого изменения положения винта (шаг 1/8 оборота).

После настройки дайте реле остыть до 30-35°C и убедитесь в замыкании контактов. Установите кожух на место и протестируйте работу в штатном режиме, контролируя нагрев сиденья рукой – оно не должно становиться обжигающе горячим. При некорректном отключении повторите калибровку, смещая порог на 2-3°C.

Правильная укладка проводки под обшивкой сиденья

Прокладка проводов под чехлом сиденья требует особого внимания к трассировке и фиксации. Неверное расположение кабелей вызывает повреждение изоляции о каркас, короткие замыкания или обрывы цепи при регулировке положения сиденья.

Обязательно снимите обшивку сиденья для доступа к несущей конструкции. Проложите провода параллельно рёбрам жёсткости, избегая зон крепления механизмов регулировки и точек сгиба ткани. Используйте только термостойкую проводку сечением не менее 1.5 мм².

Ключевые этапы монтажа

1. Проложите провода в термоусадочной гофре для защиты от перетирания
2. Фиксируйте кабель пластиковыми хомутами через каждые 15 см к металлическому каркасу
3. Обеспечьте запас длины 8-10 см у нагревательных элементов для демонтажа сиденья
4. Изолируйте точки пересечения с рёбрами жёсткости двойным слоем изоленты

Запрещённые зоны	Рекомендуемые трассы
Шарниры спинки	Центральная продольная балка сиденья
Ролики направляющих	Боковые рёбра жёсткости вне зоны движения механизмов
Места крепления петель	Плоские участки под подушкой сиденья

Проверьте отсутствие натяжения проводов при максимальном сдвиге сиденья вперёд и наклоне спинки. После укладки закрепите обшивку пластиковыми клипсами, исключив контакт проводки с металлическими скобами.

Проверка системы после выполнения ремонта

После завершения ремонтных работ визуально проверьте целостность проводки на всех участках цепи: от блока управления через разъёмы до нагревательных элементов. Убедитесь в отсутствии перегибов проводов, надёжности контактов в клеммах и правильной укладке жгута под обивкой сиденья. Особое внимание уделите местам соединения с термодатчиками и переключателем.

Прозвоните мультиметром электрическую цепь в следующей последовательности: измерьте сопротивление нагревательных подушек (должно соответствовать 1-10 Ом), проверьте целостность проводов между разъёмом сиденья и блоком управления, протестируйте работоспособность предохранителя F12 (15А) в монтажном блоке. Убедитесь в отсутствии короткого замыкания на массу.

Тестирование работоспособности

1. Подключите аккумуляторную батарею, включите зажигание
2. Активируйте переключатель подогрева в салоне
3. Контролируйте индикацию:
   • Зелёный светодиод - нормальный режим
   • Мигающий красный - ошибка датчика температуры
   • Постоянный красный - обрыв цепи

Проверка нагрева: Через 3-5 минут работы системы рукой определите равномерность прогрева зон сиденья. При неравномерном нагреве или отсутствии тепла отключите питание и повторно проверьте сопротивление секций нагревателя. Допустимое отклонение между левой/правой частями подушки - не более 0.5 Ом.

Параметр	Нормальное значение	Метод проверки
Напряжение на разъёме сиденья	12.0-14.2 В	Мультиметр в режиме DCV
Ток потребления	6-8 А (на сиденье)	Амперметр в разрыве цепи
Время выключения	15-25 мин	Секундомер при работе

Важно: При длительной работе (свыше 30 минут) блок должен автоматически отключать нагрев. Если этого не происходит - диагностируйте термореле и датчики температуры. После успешной проверки установите обивку сиденья, соблюдая монтажные зазоры вокруг нагревательных элементов.

Меры предосторожности при ремонте сидений с подогревом

Перед началом любых работ с элементами подогрева сидений ВАЗ-2110 обесточьте систему. Для этого отсоедините клемму «минус» от аккумуляторной батареи. Это исключит риск короткого замыкания или случайной подачи напряжения на нагревательные элементы во время ремонта.

Избегайте механического воздействия на нагревательные пластины и проводку при демонтаже обивки сиденья. Используйте пластиковые монтажные лопатки вместо острых металлических инструментов, чтобы не повредить изоляцию и токопроводящие дорожки. Особенно аккуратно работайте в зонах изгибов спинки и подушки.

Ключевые правила безопасности

• Контролируйте целостность изоляции – перед включением системы после ремонта убедитесь в отсутствии оголённых участков проводов и надёжности контактов в разъёмах.
• Не включайте подогрев на сухую – после замены нагревателя или обивки соберите сиденье полностью. Тестовый запуск на открытых элементах или без чехла может вызвать перегрев.
• Проверяйте предохранитель – всегда устанавливайте предохранитель номиналом, указанным в схеме подключения (обычно 15А). Замена на более мощный приведёт к риску возгорания при неисправности.

При диагностике цепи мультиметром сначала отключите разъёмы от блока управления подогревом. Замеры сопротивления нагревательных элементов проводите только при снятом напряжении. Короткое замыкание в цепи во время теста выведет из строя контроллер.

Риск	Мера предотвращения
Повреждение нагревателя при демонтаже	Прогрейте сиденье 2-3 минуты перед разборкой – термопластичный клей станет податливее
Ошибки подключения	Пометьте разъёмы маркером или сфотографируйте схему до отсоединения
Перегрев ткани	Не используйте нештатные нагреватели с мощностью выше 50 Вт на элемент

Ошибки приводящие к перегреву и как их избежать

Основной причиной перегрева подогрева сидений ВАЗ-2110 чаще всего становятся нарушения в схеме подключения или использование некачественных компонентов. Превышение допустимой температуры нагревательных элементов создает риск возгорания обивки и выводит систему из строя.

Критически важно соблюдать номинальные параметры цепи и корректно подключать элементы управления. Ниже перечислены распространенные ошибки и методы их профилактики для безопасной эксплуатации.

Основные риски и решения

Ошибка	Как избежать
Прямое подключение к "+" АКБ без реле	Обязательно использовать штатное реле (контакты 30/87) с предохранителем 15А
Установка нагревателей с низким сопротивлением	Проверять мультиметром сопротивление элементов (норма 1.2-1.8 Ом)
Замыкание контактов из-за перетирания проводов	Фиксировать жгуты пластиковыми стяжками, избегать контакта с металлом
Отказ термодатчика или биметаллического регулятора	Ежегодно тестировать отключение при достижении 40-45°C
Использование нештатного термореле	Применять только оригинальные компоненты (арт. 2110-8194010)

Дополнительные меры предосторожности:

• Никогда не включайте подогрев при установленных чехлах с синтетической подложкой
• Контролируйте время работы – отключайте через 20-25 минут непрерывного использования
• При замене элементов избегайте перехлеста и перегиба нагревательных нитей более 90°

Список источников

Для подготовки материала о подключении и ремонте подогрева сидений ВАЗ-2110 использовались специализированные технические источники. Они обеспечивают достоверную информацию по электрическим схемам и практическим аспектам монтажа.

Ключевые данные были верифицированы через сопоставление с официальной документацией и экспертными рекомендациями. Это гарантирует корректность инструкций по диагностике неисправностей и замене компонентов системы.

• Официальное руководство по ремонту ВАЗ-2110 (раздел электрооборудования)
• Технические бюллетени производителей комплектов подогрева (например, "Автоплюс", "Теплодом")
• Электросхемы бортовой сети ВАЗ-2110 из сервисных мануалов
• Протоколы измерений сопротивления нагревательных элементов
• Инструкции по установке универсальных комплектов подогрева
• Форумные обсуждения на тематических площадках (Drive2, ВАЗ-клубы)
• Видеоинструкции по разбору сидений и замене термопредохранителей
• Методички по диагностике короткого замыкания в автомобильной проводке

Видео: Установка подогрева сидений Ваз 2114 часть 1


• УАЗ 3165 - ключевые черты русского внедорожника

• Обзор Шкода Кодиак Характеристики Комплектации Сравнение конкурентов Реальные отзывы

• Volkswagen Golf 4 - технические характеристики, фотографии и отзывы владельцев
