Схема предохранителей Hyundai Accent - предотвращение короткого замыкания

Статья обновлена: 18.08.2025

Электрическая система автомобиля Hyundai Accent требует особого внимания к защитным элементам. Предохранители выступают первым рубежом обороны от опасных перегрузок и короткого замыкания.

Знание расположения и функций каждого предохранителя критически важно для владельца. Неправильные манипуляции с электрооборудованием или установка несоответствующих элементов защиты могут спровоцировать серьезные неисправности.

Эта статья поможет разобраться в схеме предохранителей Accent и даст практические рекомендации по предотвращению аварийных ситуаций в бортовой сети.

Расположение блоков предохранителей

Знание точного расположения монтажных блоков критично для оперативного доступа к предохранителям при диагностике или замене. В автомобилях Kia Rio III (2011-2017) используются два основных блока, дублирующих защиту разных цепей.

Первичный блок находится внутри салона для удобства водителя, а дополнительный – в подкапотном пространстве, защищая силовые компоненты. Их физическое разделение минимизирует риски одновременного повреждения.

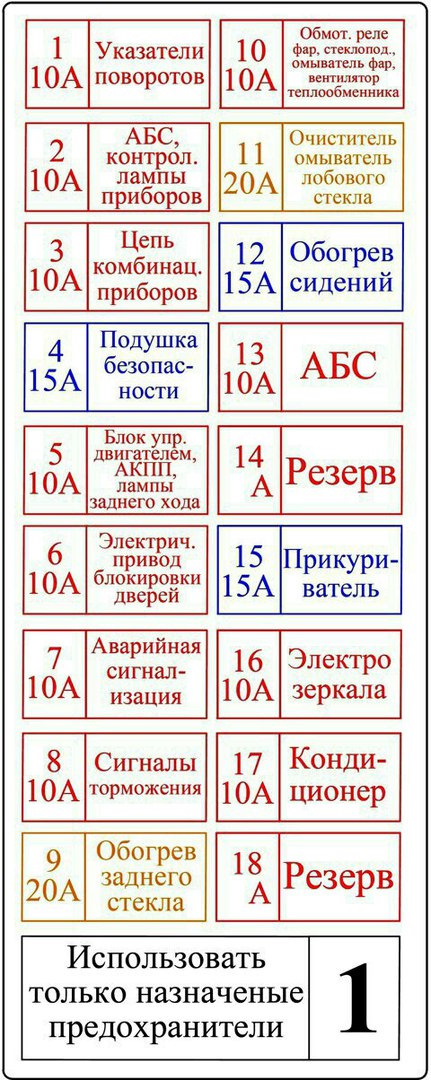

Блок в салонном пространстве

Откройте левую переднюю дверь и найдите боковую панель торпедо со стороны водителя. Снимите защитную крышку (обычно фиксируется пластиковыми защелками), потянув ее на себя. Внутри расположены предохранители и реле, отвечающие за:

Электростеклоподъемники и центральный замок
Прикуриватель и аудиосистему
Подушки безопасности и датчики
Освещение салона и габариты

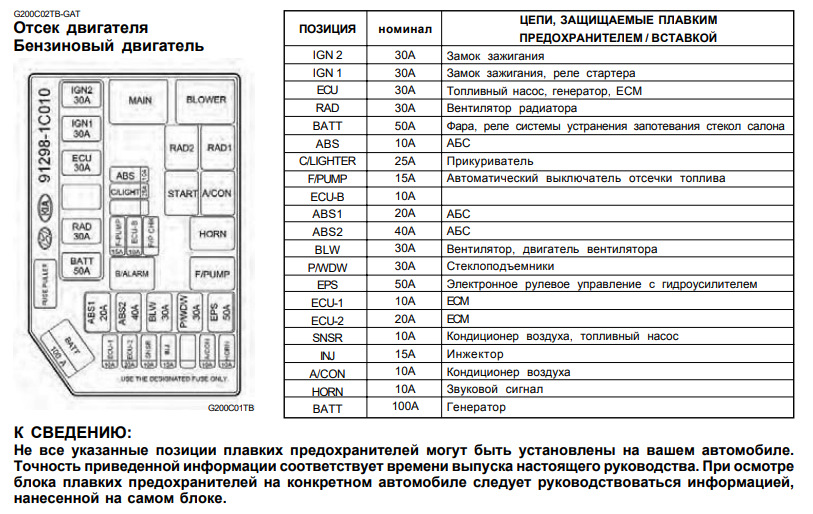

Блок в моторном отсеке: Откройте капот и зафиксируйте его упором. Найдите прямоугольный черный пластиковый корпус с крышкой в районе аккумулятора или левой стойки кузова (ближе к лобовому стеклу). Отщелкните крепления крышки. Здесь сосредоточены предохранители для:

Генератора и стартера
Электрического усилителя руля (ЭУР)
Системы охлаждения (вентиляторы радиатора)
Фар, противотуманных фонарей
ABS и контроллера двигателя (ECU)

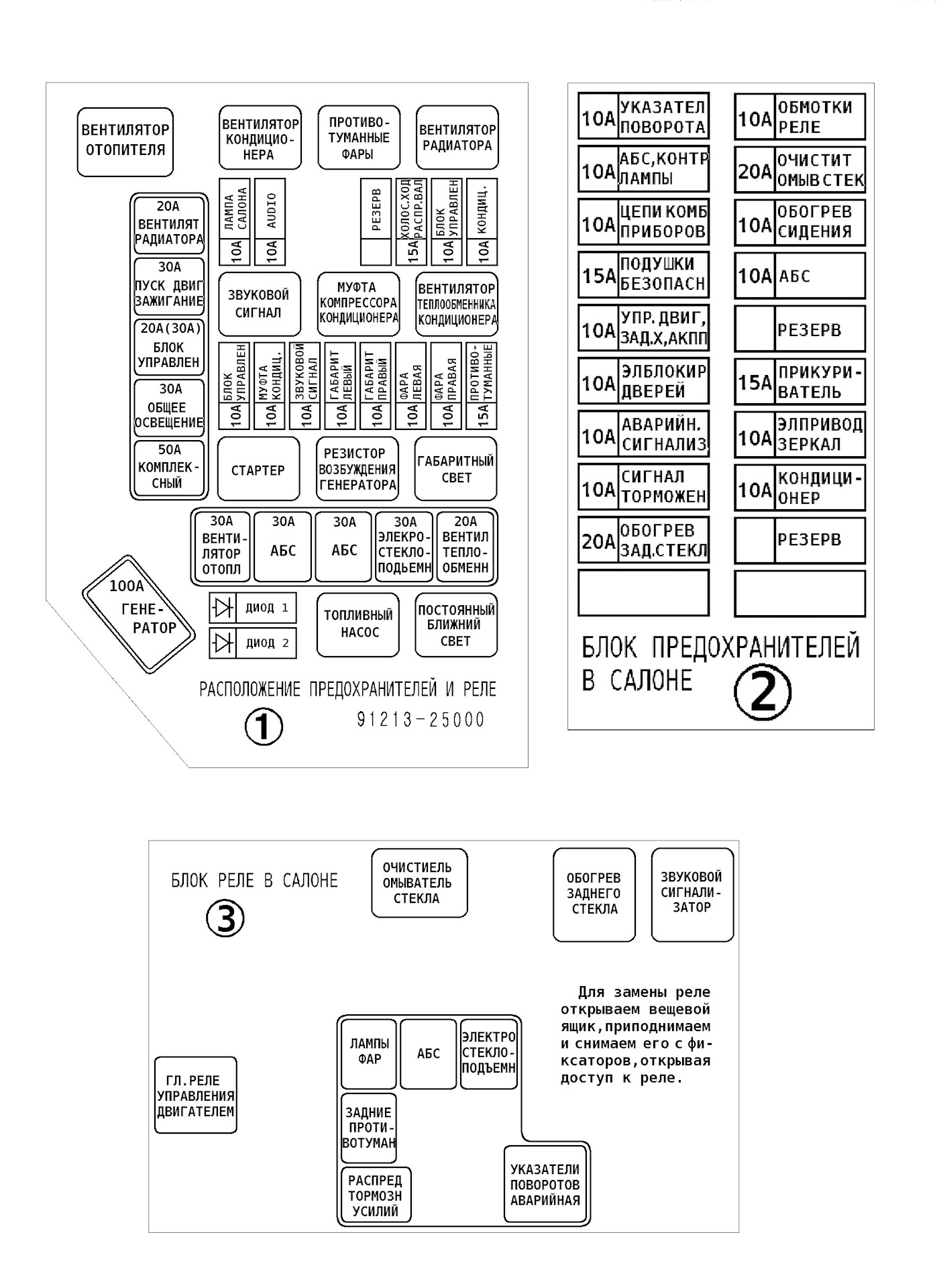

На внутренней стороне крышек обоих блоков нанесена схема с номерами предохранителей, их номиналами и защищаемыми цепями. Всегда сверяйтесь с ней перед заменой!

Как расшифровать символы на крышке монтажного блока

Символы на крышке блока предохранителей представляют стандартизированные пиктограммы, обозначающие защищаемые электроцепи. Каждому значку соответствует конкретный предохранитель или реле внутри блока. Корректная расшифровка предотвращает ошибки при замене элементов и исключает риск короткого замыкания из-за неверного подключения.

Для расшифровки используйте ключ-легенду, часто нанесённый на обратную сторону крышки или в руководстве по эксплуатации. При отсутствии инструкции ориентируйтесь на распространённые обозначения:

Символ	Расшифровка	Пример цепи
△! или ⚠	Аварийная сигнализация	Поворотники, "аварийка"
❄ или ∩	Обогрев	Стеклоочистители, зеркала
⏻ или [ ]	Аудиосистема	Магнитола, динамики
☀ или ⊙	Освещение	Фары, габариты, подсветка
⏚	Заземление	Кузовные цепи

Дополнительные указатели: Цифры рядом с символами обозначают номинал предохранителя (например, "15А"), а стрелки → указывают на физическое расположение элемента в блоке. Если значок отсутствует в таблице, ищите буквенные коды типа "ABS" (антиблокировочная система) или "ENG" (двигатель).

Важно: При несовпадении символов на крышке и в руководстве автомобиля приоритет имеет маркировка, нанесённая непосредственно на корпусе монтажного блока. Всегда сверяйте номинал предохранителя перед заменой!

Правильный подбор предохранителя по силе тока (ампераж)

Ключевым фактором защиты электроцепи от короткого замыкания является соответствие номинала предохранителя максимально допустимой нагрузке защищаемого участка. Превышение силы тока сверх расчетных значений приводит к перегреву проводки, оплавлению изоляции и возникновению КЗ. Предохранитель должен разорвать цепь до наступления критических последствий.

Номинал предохранителя выбирается строго по силе тока, потребляемого электроприбором или цепью. Для расчета используется формула: I(А) = P(Вт) / U(В), где P – мощность оборудования, U – напряжение бортовой сети (обычно 12В). Полученное значение округляется вверх до ближайшего стандартного номинала из ряда: 5А, 7.5А, 10А, 15А, 20А, 25А, 30А.

Критерии выбора и правила монтажа

Учитывайте пусковые токи: для оборудования с электродвигателями (стеклоподъемники, вентиляторы) берите предохранитель на 30-50% выше номинального тока.
Проверяйте сечение проводов: ток плавкой вставки не должен превышать пропускную способность кабеля (например, провод 1.5 мм² держит до 16А).
Используйте "правило ближайшего снизу": если расчетный ток 8.2А – устанавливайте предохранитель 10А, а не 7.5А.

Мощность нагрузки (Вт)	Расчетный ток (А)	Рекомендуемый номинал (А)
60	5.0	5
110	9.2	10
180	15.0	15
240	20.0	20

Категорически запрещено:

Устанавливать "жучки" или предохранители завышенного номинала
Восстанавливать перегоревшие плавкие вставки
Игнорировать цветовую маркировку (синий=15А, красный=10А и т.д.)

Проверяйте соответствие номинала предохранителя каждые 15 000 км пробега или после установки нового электрооборудования.

Почему нельзя устанавливать "жучки" вместо сгоревших предохранителей

"Жучки" (самодельные перемычки из проволоки, скрепок или монет) не обладают точной токовой характеристикой срабатывания. Они не разрывают цепь при превышении допустимой нагрузки, как это делает заводской предохранитель.

Их применение приводит к перегреву электропроводки из-за длительного протекания сверхтоков. Это вызывает оплавление изоляции, короткое замыкание в смежных цепях и резко повышает риск возгорания автомобиля.

Ключевые риски использования жучков

Пожарная опасность: Перегрев проводки воспламеняет горючие материалы (пластик, ткань, топливо).
Разрушение электропроводки: Оплавление изоляции создает скрытые КЗ, требующие полной замены жгутов.
Выход из строя оборудования: Блоки управления (ЭБУ), генератор, датчики сгорают без защиты от перегрузок.
Отказ систем безопасности: Могут отказать ABS, подушки безопасности или усилитель тормозов.

Ситуация	С предохранителем	С "жучком"
Короткое замыкание	Предохранитель мгновенно перегорает	Проволока раскаляется, воспламеняя проводку
Перегрузка цепи	Плавкое разрушение через 1-2 секунды	Длительный перегрев до 300-500°C

Единственно безопасное решение – замена предохранителя на аналогичный по номиналу (указан на корпусе). Если новый предохранитель мгновенно перегорает – требуется диагностика цепи на предмет КЗ профессиональным оборудованием.

Как аккуратно извлечь предохранитель без повреждения гнезда

Отключите зажигание и снимите минусовую клемму с аккумулятора для полного обесточивания цепи. Убедитесь в наличии специальных пластиковых щипцов для предохранителей – они обычно расположены в монтажном блоке или отсеке с запасными элементами. Если инструмент отсутствует, используйте плоскогубцы с изолированными ручками.

Визуально определите тип гнезда (стандартное ножевое или миниатюрное) и направление контактов. Зафиксируйте корпус монтажного блока свободной рукой, чтобы избежать перекоса при извлечении. Не прилагайте боковых усилий – это деформирует разъем.

Правильная последовательность действий

Захватите предохранитель строго за верхнюю часть корпуса щипцами
Плавно потяните вертикально вверх без раскачивания
При сопротивлении слегка расшатайте элемент вдоль плоскости контактов
Контролируйте усилие: если требуется более 5 Ньютонов (500 гс), остановитесь

Критические ошибки: Не выдергивайте предохранитель под углом – это разожмет лепестки гнезда. Запрещено поддевать отверткой: металл повредит пластик и создаст риск замыкания. Если контакты прикипели, обработайте их очистителем электрооборудования и повторите попытку через 2 минуты.

Тип предохранителя	Способ извлечения
Стандартный (ATO)	Захват за широкие боковые грани
Мини (MINI)	Щипцы с узкими губами
Микро (MICRO)	Только специализированным съемником

После извлечения сразу установите заглушку в гнездо для защиты контактов от пыли. Осмотрите разъем на предмет окислов или расплавленного пластика – такие дефекты требуют чистки контактной пасты и шлифовки перед установкой нового предохранителя.

Тестирование мультиметром: проверка целостности цепи до замены

Проверка целостности цепи мультиметром перед установкой нового предохранителя предотвращает повторное перегорание из-за неисправной проводки или оборудования. Этот шаг выявляет скрытые проблемы: повреждённую изоляцию, окисленные контакты или короткое замыкание в потребителе, которые не видны при визуальном осмотре.

Для тестирования потребуется мультиметр в режиме прозвонки (значок звуковой волны или диода) и обесточивание цепи: отключите АКБ или снимите соответствующий предохранитель. Убедитесь, что все потребители в проверяемой цепи выключены (фары, магнитола, обогрев).

Порядок проверки цепи

Переведите мультиметр в режим прозвонки (Ω со значком звука).
Подсоедините чёрный щуп к минусу АКБ или массе кузова, красный – к контакту гнезда предохранителя (со стороны нагрузки).
При наличии короткого замыкания мультиметр издаст непрерывный звуковой сигнал и покажет сопротивление близкое к 0 Ом.
При обрыве цепи сигнал отсутствует, на дисплее – "OL" или "1" (бесконечное сопротивление).
Корректное значение – высокое сопротивление (сотни Ом/кОм) или единичные Омы при подключённой нагрузке.

Интерпретация результатов:

Показания мультиметра	Звуковой сигнал	Диагностика
0.1–5 Ом	Постоянный	Короткое замыкание – ищите повреждение проводки или неисправный прибор
"OL"/"1"	Отсутствует	Обрыв цепи – проверьте контакты, реле, разъёмы
50–500 Ом	Кратковременный	Норма – цепь исправна, можно устанавливать предохранитель

При обнаружении КЗ последовательно отключайте потребители цепи (реле, лампы, датчики) для локализации неисправности. Замена предохранителя без устранения причины короткого замыкания приведёт к повторному срабатыванию защиты и риску возгорания.

Визуальный осмотр: признаки перегрева или оплавления предохранителя

Перед заменой предохранителя в блоке Акцент всегда проводите тщательный визуальный контроль. Отключите зажигание и убедитесь в отсутствии напряжения на клеммах. Осмотрите корпус предохранителя и контакты в блоке под ярким освещением, используя увеличительное стекло при необходимости.

Обращайте внимание на малейшие отклонения от нормы. Перегрев или оплавление возникают при длительном протекании тока, близкого к номиналу предохранителя, либо при плохом контакте в гнезде. Эти дефекты опасны даже если предохранитель пока цел.

Ключевые индикаторы проблем

Характерные визуальные признаки:

Изменение цвета пластика: Появление желтых, коричневых пятен или затемнений на корпусе, особенно возле металлических контактов.
Деформация корпуса: Вздутие, вмятины, трещины или видимое размягчение материала.
Оплавление: Наличие подтеков пластика, искривление контактных ножек, "сосульки" на поверхности.
Нагар на контактах: Черные или темно-серые отложения на металлических ножках предохранителя или в гнезде блока.
Окисление контактов: Белый, зеленоватый или сизый налет на ножках предохранителя или клеммах колодки.

Дополнительные маркеры:

Запах: Стойкий запах горелого пластика или озона в районе блока предохранителей даже после остывания.
Состояние соседних элементов: Обесцвечивание или деформация пластмассы самого блока рядом с гнездом.
Следы копоти: Черные пятна сажи внутри прозрачного корпуса предохранителя или на стенках гнезда.

Признак	Возможная причина	Действие
Желтые пятна у контактов	Начальная стадия перегрева из-за высокого сопротивления соединения	Проверить чистоту и затяжку контактов в гнезде
Оплавленный корпус	Сильный перегрев от перегрузки или плохого контакта	Искать причину перегрузки цепи, чистить/ремонтировать гнездо
Черный нагар на ножках	Искрение в месте контакта, коррозия	Очистить контакты, обеспечить плотное прилегание

Обнаружение любого из этих признаков требует обязательного поиска и устранения первопричины перед установкой нового предохранителя. Установка нового элемента в поврежденное гнездо без ремонта приведет к повторному перегреву и риску возгорания.

Изоляция оголённых проводов в местах перетирания кузовом

Провода, контактирующие с металлическими кромками кузова или подвижными элементами подкапотного пространства, требуют немедленной изоляции при обнаружении повреждений изоляции. Особое внимание уделите участкам возле технологических отверстий, точек крепления агрегатов и зонам изгиба жгутов.

Для восстановления защитного слоя используйте специализированные материалы: термоусадочные трубки с клеевым слоем, рассчитанные на температуру от -40°C до +125°C, либо многослойную изоленту на каучуковой основе. Категорически запрещено применять обычную ПВХ-изоленту из-за её низкой термостойкости и склонности к разматыванию.

Порядок работ

Отсоедините клемму АКБ для обесточивания бортовой сети.
Зачистите повреждённый участок от грязи обезжиривателем.
При глубоких повреждениях жилы:
- Обрежьте дефектный фрагмент
- Соедините провода пайкой с последующей герметизацией
- Используйте влагозащищённые клеммные колодки
Наденьте термотрубку с запасом 3-5 см за зону повреждения
Прогрейте строительным феном до полной усадки и вытекания клея

Материал	Минимальная толщина слоя	Критичные параметры
Термоусадка с клеем	1.5 мм	Диаметр после усадки на 20% меньше провода
Каучуковая лента	3 слоя	Намотка с 50% нахлёстом

После ремонта зафиксируйте жгут пластиковыми хомутами в 2-3 см от защищённого участка, исключая провисание. Обязательно проверьте отсутствие контакта с острыми кромками путём ручного смещения проводки в рабочем диапазоне.

Защита клемм аккумулятора от случайного замыкания металлическими предметами

Основной метод предотвращения КЗ – обязательная установка защитных колпачков на клеммы после подключения аккумулятора. Изолирующие накладки из резины или пластика полностью закрывают контактные узлы, исключая контакт с инструментами, крепежом или другими токопроводящими элементами. Особенно критично это при транспортировке или обслуживании смежных узлов в подкапотном пространстве.

При хранении демонтированного аккумулятора или выполнении работ рядом с ним соблюдайте двухэтапную защиту: сначала накройте плюсовую клемму (наиболее опасную для замыкания), затем минусовую. Используйте специализированные чехлы с фиксаторами, предотвращающими самопроизвольное смещение. Никогда не оставляйте клеммы без изоляции даже на короткое время.

Дополнительные меры безопасности

При обслуживании аккумулятора сначала всегда отсоединяйте "минусовую" клемму, затем "плюсовую". Сборку проводите в обратном порядке.
Храните инструменты в закрытом кейсе. Случайно уроненный гаечный ключ на незащищенные клеммы гарантированно вызовет КЗ.
Используйте аккумуляторы с конусообразными клеммами (типа "евро") – их конструкция снижает риск касания предметов.

Опасная ситуация	Способ предотвращения
Падение металлического предмета между клемм	Колпачки + очистка поверхности АКБ от посторонних объектов
Случайный контакт ключа с клеммами при ремонте	Изоляция "плюса" плотной тканью при работах рядом с АКБ
Замыкание клемм корпусом аккумулятора при переноске	Использование переносного чехла с внутренними перегородками

Важно: При появлении окислов или повреждении колпачков замените их немедленно – деформированная изоляция не обеспечивает полной защиты. Предпочтение отдавайте материалам, устойчивым к бензину и моторному маслу.

Предотвращение попадания влаги в монтажный блок предохранителей

Герметичность монтажного блока – ключевое условие для предотвращения коррозии контактов и коротких замыканий. Регулярно проверяйте состояние крышки блока: она должна плотно прилегать к корпусу без трещин или деформаций. Убедитесь, что уплотнительная резинка на крышке эластична, не имеет разрывов и полностью заполняет паз.

Избегайте мойки двигателя струей воды под высоким давлением, особенно в области расположения блока. При попадании жидкости на разъемы или предохранители немедленно просушите их сжатым воздухом или мягкой ветошью. Контролируйте целостность пыльников жгутов проводов, входящих в блок – их повреждение создает прямой путь для влаги.

Дополнительные меры защиты

Обработайте разъемы и клеммы внутри блока водоотталкивающим спреем (на силиконовой основе) для создания барьерного слоя.
Установите защитные пластиковые кожухи или самоклеящиеся барьеры под капотом, если блок расположен в зоне риска (например, возле водосточных желобов).
При парковке в сырую погоду избегайте открытого хранения авто под деревьями или крышами с конденсатоотводящими каналами, направленными в сторону моторного отсека.

Как избежать перегрузки цепи при подключении дополнительного оборудования

Превышение допустимой нагрузки на цепь возникает при подключении устройств, суммарная потребляемая мощность которых выше расчетной для конкретной электрической линии. Это приводит к перегреву проводки, оплавлению изоляции и срабатыванию предохранителей, а в критических случаях – к возгоранию.

Для предотвращения перегрузки необходимо выполнить точный расчет мощности нового оборудования и сравнить его с возможностями существующей цепи. Учитывайте не только номинал предохранителя, но и сечение проводов, их состояние, а также общую нагрузку от уже установленных потребителей в этой линии.

Практические меры предотвращения

Расчет мощности:

Определите мощность подключаемого устройства (Вт) по технической документации или маркировке.
Суммируйте её с мощностью всех потребителей, уже задействованных в целевой цепи.
Рассчитайте максимальный ток цепи: I = P / U, где P – суммарная мощность (Вт), U – напряжение бортовой сети (обычно 12В).

Проверка параметров цепи:

Элемент	Проверяемый параметр	Действие при несоответствии
Предохранитель	Номинальный ток (А)	Суммарный ток нагрузки должен быть ≤ 80% номинала предохранителя
Проводка	Сечение жил (мм²)	Сравните с таблицами допустимых токов для автомобильных проводов
Розетки/разъемы	Маркировка тока	Не превышайте указанный производителем лимит

Стратегии подключения:

Используйте отдельную цепь через реле и новый предохранитель, подключенный напрямую к АКБ, для мощных потребителей (сабвуферы, обогреватели).
Распределяйте нагрузку между разными штатными цепями, если их параметры позволяют.
Применяйте промежуточные реле для управления высокотоковыми устройствами через маломощные сигнальные цепи.

Контрольные действия после установки:

Включите все потребители цепи одновременно на 10-15 минут.
Проверьте нагрев проводов, разъемов и предохранителя рукой (при выключенном зажигании!).
Используйте мультиметр для измерения падения напряжения на нагрузке – отклонение более 0.5В от напряжения на АКБ указывает на проблемы.

Порядок действий при частом перегорании одного и того же предохранителя

При повторном перегорании предохранителя в одном и том же контуре категорически запрещено устанавливать предохранитель с большим номиналом тока или использовать "жучки". Это может привести к возгоранию проводки или выходу из строя электронных компонентов.

Необходимо последовательно выполнить диагностику для выявления причины перегрузки цепи. Работы проводятся при отключенной минусовой клемме аккумулятора с использованием мультиметра и схемы расположения предохранителей.

Алгоритм поиска неисправности

Визуальный осмотр
- Проверить состояние контактов предохранителя и колодки на предмет окисления или деформации
- Осмотреть провода, подключенные к защищаемой цепи, на наличие потертостей или расплавленной изоляции
Отключение потребителей
- Последовательно отключать устройства, запитанные через проблемный предохранитель (согласно схеме электрооборудования)
- После каждого отключения проверять целостность нового предохранителя
Измерение сопротивления
- Замерить сопротивление цепи на массу мультиметром в режиме омметра
- Нормальное значение: > 100 Ом. Критическое: < 5 Ом (указывает на КЗ)
Поиск замыкания
- Осмотреть участки проводки в местах перегибов (дверные гофры, зоны возле подвижных элементов)
- Проверить разъемы подключения оборудования на наличие влаги или повреждений контактов

Типичные неисправности	Метод проверки
Замыкание в потребителе (магнитола, подогрев сидений)	Отключение разъема устройства с последующей проверкой цепи
Повреждение изоляции проводки	Визуальный осмотр трассы + замер сопротивления изоляции
Коррозия контактов	Очистка контактных групп и обработка антикоррозийным спреем

При невозможности самостоятельного выявления причины требуется профессиональная диагностика с использованием токовых клещей для измерения реальной нагрузки в цепи и анализа графиков работы системы через диагностический разъем OBD-II.
