Схема предохранителей ВАЗ 21213 Нива

Статья обновлена: 18.08.2025

Блок предохранителей в автомобиле ВАЗ 21213 Нива – критически важный узел, защищающий электрооборудование от перегрузок и коротких замыканий.

Понимание его расположения, схемы и принципа работы необходимо каждому владельцу для быстрого устранения неисправностей и безопасной эксплуатации машины.

Знание назначения каждого предохранителя сэкономит время при диагностике проблем с фарами, указателями поворота, печкой или другими потребителями тока.

Расположение основного блока предохранителей в салоне

Основной блок предохранителей в автомобиле ВАЗ 21213 (Нива) находится в салоне под панелью приборов. Он расположен слева от рулевой колонки, в зоне доступа водителя, и скрыт за пластиковой декоративной накладкой.

Для обнаружения блока необходимо опустить взгляд вниз от рулевого колеса. Блок имеет прямоугольную форму и закрыт съёмной крышкой белого или серого цвета с нанесённой схемой предохранителей и реле.

Порядок доступа:

1. Сядьте на водительское сиденье
2. Найдите вертикальную панель слева от рулевой колонки
3. Потяните крышку блока на себя, отщёлкнув фиксаторы
4. После обслуживания закройте крышку до характерного щелчка

Внутри расположены плавкие предохранители и реле, защищающие цепи фар, стеклоочистителей, прикуривателя, сигнала и других систем. Номиналы элементов указаны на крышке и в руководстве по эксплуатации.

Где находится дополнительный монтажный блок под капотом

Дополнительный монтажный блок предохранителей и реле на ВАЗ 21213 расположен в моторном отсеке. Он закреплён на левом брызговике (щите передка) в непосредственной близости от аккумуляторной батареи, со стороны водителя.

Для доступа к блоку откройте капот. Он находится за аккумулятором, ближе к лобовому стеклу. Блок представляет собой чёрный пластиковый корпус прямоугольной формы со съёмной крышкой, которая фиксируется защёлками.

Основные элементы, размещённые в данном блоке:

• Реле включения стартера
• Реле очистки фар (омывателя)
• Реле звукового сигнала
• Предохранители цепей: стартера (16А), омывателя фар (8А), звукового сигнала (8А), контроллера (15А)

Как открыть крышку блока предохранителей правильно

Крышка блока предохранителей ВАЗ 21213 расположена в салоне автомобиля под приборной панелью со стороны водителя. Для доступа потребуется лечь на пол водительской ногами наружу или занять удобное положение сидя на земле у открытой двери.

Найдите прямоугольную пластиковую панель размером примерно 10х15 см. Её нижняя часть зафиксирована двумя пластмассовыми защёлками, а верхняя – выступами, входящими в пазы металлического корпуса блока.

Пошаговая инструкция

1. Уберите коврики в ногах водителя
2. Зафиксируйте верхний край крышки пальцами одной руки
3. Большим пальцем другой руки нажмите на центральную часть нижнего торца крышки
4. Потяните крышку строго на себя и вниз, преодолевая сопротивление защёлок
5. После характерного щелчка отведите крышку в сторону

Важно: Не применяйте грубую силу – это может сломать крепления. Если крышка не поддается, проверьте, не пропущены ли скрытые фиксаторы по бокам. После снятия положите крышку внутренней стороной вверх – на ней обычно размещена схема расположения предохранителей.

Необходимые инструменты для замены предохранителей

Замена перегоревших предохранителей на ВАЗ 21213 – несложная процедура, но для её выполнения потребуется минимальный набор инструментов. Их отсутствие может превратить простую операцию в длительное и небезопасное занятие.

Подготовьте всё заранее, чтобы не повредить контакты или соседние элементы блока предохранителей. Использование неподходящих инструментов часто приводит к поломке пластиковых держателей или невозможности извлечь предохранитель.

Базовый набор

• Пинцет для предохранителей (пластиковый или металлический). Идеальный инструмент, специально предназначенный для аккуратного захвата и извлечения предохранителей из гнёзд.
• Запасные предохранители. Обязательно нужного номинала (указан на корпусе старого предохранителя или в схеме). Никогда не ставьте предохранители с большей силой тока!
• Фонарик или переноска. Блок предохранителей расположен в салоне в зоне слабого освещения (у ног переднего пассажира или водителя).

Важные дополнения:

• Схема блока предохранителей (из руководства по эксплуатации или на крышке блока). Поможет точно определить назначение каждого предохранителя и его номинал.
• Небольшая отвёртка с плоским жалом (крестовая обычно не нужна). Может помочь в крайнем случае, если пинцета нет, но используйте её крайне осторожно, чтобы не повредить гнездо.

Визуальная диагностика перегоревшего предохранителя

Перегоревший предохранитель на ВАЗ 21213 чаще всего определяется визуально при осмотре его прозрачного корпуса. Основной признак – разрыв тонкой токопроводящей нити (плавкой вставки) внутри элемента, который виден сквозь пластик. В некоторых случаях наблюдается потемнение или оплавление самого корпуса, а также следы копоти на внутренних стенках.

Для проверки извлеките предохранитель из блока (расположен под панелью приборов со стороны водителя) с помощью специальных пластиковых щипцов, обычно находящихся в гнезде блока или на его крышке. Тщательно осмотрите элемент при хорошем освещении, поворачивая его для оценки целостности металлической вставки под разными углами. Одновременно проверьте чистоту и отсутствие окислов на контактных ножках предохранителя и в гнезде блока.

Ключевые визуальные признаки перегорания

• Разрыв проволочной вставки: Четко видимая обрыв посередине или у одного из контактов.
• Потемнение/оплавление корпуса: Помутнение пластика, желтые или коричневые пятна внутри, деформация.
• Копоть или нагар: Черные следы на внутренней поверхности корпуса вдоль вставки.
• Повреждение контактов: Оплавление, эрозия или почернение металлических ножек.

Важно: Некоторые перегоревшие предохранители могут не иметь явных внешних повреждений. Если цепь не работает, а визуальный осмотр не выявил дефектов – проверьте элемент мультиметром в режиме прозвонки или замените его на заведомо исправный аналог строго того же номинала.

Номиналы предохранителей: расшифровка значений

Номинал предохранителя указывает максимальный ток (в амперах), который он способен пропускать без перегорания. Превышение этого значения вызывает разрыв цепи для защиты электрооборудования. Каждому номиналу соответствует стандартизированный цвет корпуса для визуальной идентификации.

Цифровое значение и цвет дублируются на верхней части предохранителя. Основные номиналы для ВАЗ 21213: 5А, 7.5А, 10А, 15А, 20А, 25А, 30А. Использование предохранителя с несоответствующим номиналом может привести к повреждению проводки или выходу из строя оборудования.

Соответствие номиналов и цветовой маркировки

Номинал (А)	Цвет корпуса	Типовые защищаемые цепи
5	Коричневый	Габаритные огни, подсветка приборов
7.5	Коричневый	Стоп-сигналы, указатели поворотов
10	Красный	Дворники, обогрев заднего стекла
15	Голубой	Фары ближнего света, прикуриватель
20	Желтый	Вентилятор отопителя, топливный насос
25	Белый	Фары дальнего света
30	Зеленый	Система ABS (при наличии)

Критические правила:

• Всегда заменяйте перегоревший предохранитель на элемент того же номинала
• Запрещено использовать "жучки" или предохранители с завышенным током
• Цветовая маркировка может незначительно отличаться у разных производителей – сверяйтесь с цифровым обозначением

Схема установки предохранителей в основном блоке

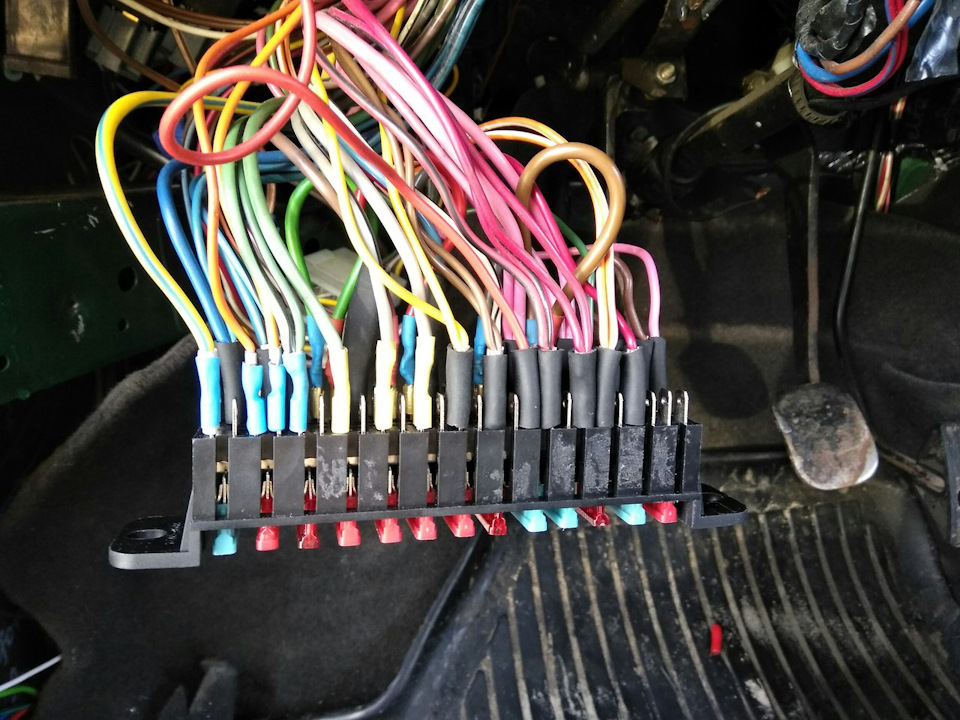

Основной блок предохранителей ВАЗ 21213 расположен в салоне автомобиля под панелью приборов со стороны водителя, слева от рулевой колонки. Для доступа к нему необходимо нажать на фиксаторы и снять защитную пластиковую крышку.

Предохранители в блоке установлены в два ряда вертикально. Каждый предохранитель отвечает за защиту конкретной электрической цепи автомобиля. Номер предохранителя соответствует его позиции в блоке и указан на самой крышке блока рядом с каждым посадочным местом.

Расположение и назначение предохранителей

Номер предохранителя	Номинал (А)	Защищаемые цепи
F1	16	Противотуманные фары, реле обогрева заднего стекла
F2	8	Указатели поворота, реле аварийной сигнализации
F3	8	Дальний свет (правый)
F4	8	Дальний свет (левый)
F5	8	Ближний свет (правый)
F6	8	Ближний свет (левый)
F7	8	Габаритные огни (правый), подсветка приборов
F8	8	Габаритные огни (левый), подсветка номера
F9	16	Стеклоочистители, омыватель стекла
F10	16	Звуковой сигнал, прикуриватель
F11	8	Задние фонари (стоп-сигналы)
F12	8	Освещение салона, часы

Важные моменты при замене:

• Всегда используйте предохранители строго указанного номинала
• Перед заменой обязательно отключите зажигание
• Проверяйте контакты в блоке на предмет коррозии или окисления
• Не устанавливайте предохранители с поврежденным корпусом

Схема установки предохранителей в подкапотном блоке

Подкапотный блок предохранителей ВАЗ 21213 расположен в моторном отсеке возле левого брызговика (со стороны водителя). Доступ к нему осуществляется после оттягивания фиксаторов и снятия защитной крышки. Все предохранители имеют стандартный ножевой тип (типоразмер blade) и четкую маркировку номинала.

Каждый слот блока подписан цифровым обозначением, соответствующему конкретному предохранителю. Номинал тока (в Амперах) указан на корпусе самого предохранителя. Замена должна производиться строго на предохранитель аналогичного номинала – установка "жучков" или предохранителей большего номинала недопустима из-за риска повреждения электропроводки.

Номер предохранителя	Номинал (А)	Защищаемые цепи
F1	10	Левый ближний свет фар
F2	10	Правый ближний свет фар
F3	10	Левый дальний свет фар
F4	10	Правый дальний свет фар
F5	10	Левый передний + правый задний габарит, подсветка номерного знака
F6	10	Правый передний + левый задний габарит
F7	20	Звуковой сигнал, вентилятор отопителя, реле очистителя фар (при наличии)
F8	20	Реле поворотов/аварийки, реле стеклоочистителя, омыватель лобового стекла/фар
F9	20	Реле обогрева заднего стекла
F10	20	Резерв
F11	8	Контрольные приборы, указатели поворотов, реле зажигания, обмотка возбуждения генератора
F12	8	Плафон салона, стоп-сигналы
F13	8	Задние противотуманные фонари
F14	16	Цепь обогрева заднего стекла
F15	16	Двигатель стеклоочистителя лобового стекла, омыватель лобового стекла
F16	8	Прикуриватель, переносная лампа, подсветка бардачка, часы
Примечание: В блоке также находятся реле (например, стартера, обогрева стекла, очистителя фар). Их расположение может незначительно отличаться в зависимости от года выпуска авто – сверьтесь со схемой на обратной стороне крышки блока.

Предохранитель прикуривателя: расположение и номинал

Предохранитель прикуривателя защищает электрическую цепь от перегрузок и коротких замыканий. Его выход из строя приводит к прекращению работы прикуривателя и подключенных через гнездо устройств. Для замены требуется точно определить расположение элемента и его номинал.

В ВАЗ 21213 блок предохранителей находится под панелью приборов со стороны водителя. Чтобы получить доступ, необходимо открыть крышку блока, нажав на фиксаторы. На внутренней стороне крышки обычно размещена схема с обозначениями цепей.

Идентификация и характеристики

Предохранитель прикуривателя в классической компоновке ВАЗ 21213 занимает позицию F5 (5-й сверху в левом вертикальном ряду). Стандартный номинал – 10 Ампер, что подтверждается маркировкой на корпусе элемента (цифра "10").

Особенности цепи:

• Часто защищает дополнительные приборы: часы, магнитолу, переносную лампу
• Цвет корпуса предохранителя – красный (соответствует номиналу 10А)
• При частом перегорании проверьте:
  1. Короткое замыкание в гнезде прикуривателя
  2. Превышение нагрузки подключаемыми устройствами
  3. Окисление контактов в блоке предохранителей

Параметр	Значение
Номер в блоке	F5
Номинал	10 А
Тип корпуса	Классический ножевой (ATO)
Дублирующие цепи	Магнитола, часы, переносная лампа

При замене используйте предохранитель строго того же номинала. Установка элемента с большим значением Ампер может привести к расплавлению проводки. Если после замены предохранитель мгновенно перегорает – ищите короткое замыкание в цепи.

Защита цепи ближнего света фар: номера предохранителей

Цепи ближнего света фар на ВАЗ 21213 защищены отдельными предохранителями для правой и левой стороны. Это обеспечивает изоляцию неисправностей: при перегорании одного элемента сохраняется работоспособность второй фары. Предохранители расположены в основном монтажном блоке салона, установленном слева под приборной панелью.

Использование предохранителей номиналом ниже рекомендованного может привести к их частому перегоранию, а установка "жучков" или предохранителей большего номинала – к перегреву проводки и риску возгорания. При замене всегда отключайте зажигание и используйте только исправные элементы заводского качества.

Номера предохранителей и номиналы

Функция	Номер предохранителя	Номинал
Левый ближний свет фары	F7	10 А
Правый ближний свет фары	F8	10 А

Для диагностики неисправности при отсутствии света в одной фаре в первую очередь проверьте соответствующий предохранитель (F7 – левая фара, F8 – правая). Если перегорел оба – ищите общую проблему в цепи питания (например, неисправность выключателя света или массовый провод).

Цепи дальнего света: какие предохранители отвечают

На ВАЗ 21213 цепи дальнего света фар защищены двумя отдельными плавкими вставками в моторном отсеке. Каждая фара имеет собственный предохранитель, что исключает одновременное отключение обоих источников света при перегорании одного элемента.

Предохранители расположены в основном блоке рядом с аккумулятором и обозначены стандартными номерами. Для корректной работы дальнего света также критично состояние реле К4, управляющего этими цепями.

Расположение и параметры предохранителей

Номер предохранителя	Номинал	Защищаемая цепь
F1	20 А	Дальний свет левой фары
F2	20 А	Дальний свет правой фары

При диагностике проблем с освещением:

• Проверяйте предохранители F1 и F2 на целостность контактных пластин
• Убедитесь в отсутствии окислов на ножках предохранителей
• Тестируйте реле К4 (4-е по счету в релейном блоке)
• Используйте только предохранители на 20А – установка меньшего номинала вызовет мгновенное перегорание

Предохранитель цепи габаритных огней

Данный предохранитель защищает электрическую цепь габаритных огней от перегрузок и коротких замыканий. При его выходе из строя полностью прекращается работа передних и задних габаритных фонарей, а также подсветки номерного знака, что создаёт аварийную ситуацию в тёмное время суток.

Элемент расположен в основном монтажном блоке предохранителей ВАЗ 21213, который находится под панелью приборов со стороны водителя. Для доступа необходимо открыть пластиковую крышку блока, на которой нанесена схема расположения защитных элементов.

Ключевые параметры

Номер слота в блоке	F7 (стандартная компоновка)
Номинальный ток	7.5 А
Цвет корпуса	Коричневый

Типичные причины перегорания:

• Короткое замыкание в проводке из-за повреждения изоляции
• Установка ламп габаритов повышенной мощности
• Окисление контактов в патронах фонарей
• Попадание влаги в электропроводку

Процедура замены:

1. Выключите зажигание и снимите ключ из замка
2. Откройте крышку блока предохранителей
3. Специальными щипцами извлеките предохранитель F7
4. Вставьте новый элемент строго с номиналом 7.5 А
5. Проверьте работу габаритных огней

Защита цепи указателей поворотов и аварийки

Основную защиту цепи поворотников и аварийной сигнализации на ВАЗ 21213 обеспечивает плавкий предохранитель номиналом 16 А. Он расположен в центральном монтажном блоке салона автомобиля и обозначен как F8 в стандартной схеме. Этот элемент предотвращает перегром проводки и повреждение реле поворотов при коротких замыканиях или перегрузках.

При выходе из строя предохранителя F8 одновременно перестают работать обе функции: не горят указатели поворотов при переключении рычага и не активируется аварийная сигнализация. Схема подключения подразумевает параллельное питание обоих систем через один защитный элемент, что требует особого внимания при диагностике неисправностей.

Ключевые особенности и диагностика

При поиске причин срабатывания защиты учитывайте следующие моменты:

• Совместная защита – отказ одного предохранителя влияет на обе системы
• Типичные неисправности:
  1. Окисление контактов в патроне предохранителя
  2. Замыкание проводки в рулевой колонке
  3. Неисправность реле К3 (расположено в монтажном блоке)
  4. Повреждение ламп в фарах или корпусе

Для проверки цепи выполните последовательно:

Действие	Ожидаемый результат
Визуальный осмотр предохранителя F8	Неповрежденная нить накаливания
Проверка напряжения на контактах патрона	12 В при включенном зажигании
Тестирование реле К3 (замена на заведомо исправное)	Характерное щелкание при активации

Важно! Установка предохранителей с повышенным номиналом (более 16 А) недопустима – это может привести к оплавлению изоляции проводов и возгоранию. При частом перегорании F8 обязательна проверка сопротивления цепи мультиметром.

Проверка предохранителя стеклоочистителей лобового стекла

На ВАЗ 21213 предохранитель стеклоочистителя лобового стекла отвечает за работу моторчика щеток и управляющего реле. Он расположен в основном монтажном блоке предохранителей, который находится под панелью приборов со стороны водителя. Для доступа необходимо открыть крышку блока, нажав на фиксаторы.

Искомый предохранитель имеет маркировку F10 (или номер 10) и номинал 16 А. Визуально осмотрите его металлический проводник внутри прозрачного корпуса – обрыв или потемнение пластика указывают на перегорание. Если внешних повреждений нет, потребуется инструментальная диагностика.

Пошаговая проверка

1. Выключите зажигание и снимите предохранитель F10 специальными щипцами из блока.
2. Проверьте целостность мультиметром:
   • Переключите прибор в режим прозвонки/омметра
   • Приложите щупы к металлическим контактам предохранителя
3. Замените элемент при показателях:

   0–1 Ом	– исправен
   Обрыв (∞)	– требуется замена

4. Установите новый предохранитель строго на 16 А.

Важно: Если после замены щетки по-прежнему не работают, проверьте реле К2 в том же блоке, исправность моторчика стеклоочистителя и целостность проводов.

Цепь обогрева заднего стекла: предохранитель и реле

Основную защиту электрической цепи обогрева заднего стекла в ВАЗ 21213 обеспечивает предохранитель F7 номиналом 15 А. Он расположен в центральном монтажном блоке предохранителей салона автомобиля, обычно под панелью приборов со стороны водителя. Перегорание этого элемента – первичная причина отказа системы.

Управление питанием осуществляется через реле К6, которое активирует обогрев при включении зажигания и нажатии кнопки на панели. Реле находится в дополнительном блоке реле (рядом с монтажным блоком предохранителей). Его неисправность приводит к отсутствию напряжения на нитях нагрева даже при целостности предохранителя.

Ключевые компоненты и диагностика

При неработающем обогреве проверку выполняйте последовательно:

• Предохранитель F7 (15А): Визуально оцените целостность нити или прозвоните тестером.
• Реле К6: Замените на заведомо исправное или проверьте срабатывание (должен быть слышен щелчок при включении кнопки).
• Контактная группа кнопки: Убедитесь в подаче управляющего сигнала на реле при нажатии.
• Целостность шин стекла и "масса": Осмотрите токопроводящие дорожки на предмет обрывов и коррозии, проверьте надежность подключения черного провода массы в районе лючка бензобака.

Компонент	Расположение	Номинал/Тип
Предохранитель	Монтажный блок, позиция F7	15 А
Реле управления	Блок реле, позиция К6	Тип 90.3747

Важно: Длительная работа неисправной цепи (например, при замыкании) может повредить новые предохранители или реле. При повторном перегорании F7 ищите КЗ в проводке или на контактах стекла.

Предохранитель звукового сигнала

Данный элемент защищает электрическую цепь клаксона ВАЗ 21213 от перегрузок и коротких замыканий. При выходе из строя предохранителя звуковой сигнал полностью перестает функционировать. Это критически важный компонент для обеспечения безопасности, так как исправный сигнал необходим для предупреждения других участников движения.

Располагается предохранитель в центральном монтажном блоке автомобиля. Для доступа к нему необходимо открыть крышку блока, расположенного в салоне слева от рулевой колонки. Плавкая вставка маркируется на схеме крышки блока и имеет стандартный ножевой тип исполнения.

Ключевые характеристики и замена

Номинал предохранителя звукового сигнала для ВАЗ 21213 составляет 10 Ампер. Использование вставок другого номинала (особенно большего) недопустимо – это может вызвать перегрев проводки или выход из строя самих клаксонов.

Порядок замены:

1. Выключите зажигание и снимите минусовую клемму с аккумулятора
2. Откройте крышку монтажного блока
3. Найдите предохранитель F7 (10A) по схеме на крышке
4. Извлеките неисправный элемент специальными щипцами (идут в комплекте с блоком)
5. Установите новый предохранитель строго того же номинала

Возможные сопутствующие неисправности при отсутствии звука:

• Окисление контактов в разъемах клаксонов
• Обрыв проводов в подкапотном пространстве
• Выход из строя реле сигнала (расположено в монтажном блоке)
• Механическая поломка самих клаксонов

Параметр	Значение
Номер в блоке	F7
Номинал тока	10A
Тип корпуса	FLAT (стандартный ножевой)
Цвет корпуса	Красный

После замены обязательно проверьте работу клаксонов нажатием на рулевое кольцо. Если сигнал не восстановился – требуется диагностика реле, кнопки сигнала или проводки. Для проверки самого предохранителя используйте мультиметр в режиме прозвонки или визуально оцените целостность плавкой нити внутри корпуса.

Питание магнитолы: поиск предохранителя

Магнитола в ВАЗ 21213 подключена к двум независимым цепям питания: постоянное напряжение (для сохранения настроек и памяти) и питание при включенном зажигании (ACC). Каждая цепь защищена отдельным предохранителем. Перегорание любого из них приводит к отказу работы магнитолы или сбросу её параметров.

Основные предохранители, отвечающие за питание магнитолы, расположены в подкапотном монтажном блоке. Реже встречается дополнительная защита в салонном блоке или отдельный встроенный предохранитель на проводе питания после установки нештатной аудиосистемы. Для диагностики проверяйте оба блока.

Расположение и характеристики предохранителей

Блок	Номер	Номинал	Защищаемая цепь
Подкапотный	F5	20А	Постоянное питание магнитолы (память), прикуриватель, часы
Подкапотный	F7	20А	Питание магнитолы при включённом зажигании (ACC), стоп-сигналы, задние противотуманные фонари

Алгоритм проверки

1. Отключите зажигание и снимите клемму с аккумулятора
2. Откройте основной блок предохранителей (расположен у аккумуляторной батареи)
3. Извлеките предохранители F5 и F7 с помощью специальных щипцов на крышке блока
4. Проверьте целостность нити на свету или мультиметром в режиме прозвонки
5. Осмотрите салонный блок предохранителей (под панелью водителя) при отсутствии неисправности в F5/F7
6. Проверьте встроенный мини-предохранитель на проводе жёлтого цвета (+12V) за магнитолой

Важно: Заменяйте перегоревший предохранитель строго на аналогичный по номиналу (20А). Использование "жучков" или предохранителей другого номинала может вызвать возгорание проводки. При повторном перегорании ищите КЗ в цепи питания магнитолы.

Предохранитель цепи стоп-сигналов

Предохранитель стоп-сигналов на ВАЗ 21213 защищает цепь задних фонарей при торможении. Его перегорание полностью отключает стоп-сигналы, что создает аварийную ситуацию – водители сзади не видят ваше намерение остановиться. На моделях до 2000 года этот элемент также отвечает за фонарь заднего хода.

Номинал предохранителя – 7.5 А (ампер). Расположен в основном монтажном блоке под панелью приборов со стороны водителя. Стандартное обозначение – F7 (проверяйте схему на крышке блока, так как компоновка может незначительно варьироваться).

Порядок диагностики и замены

1. Подготовка: Заглушите двигатель, выключите зажигание.
2. Доступ к блоку: Откройте крышку монтажного блока (под рулевой колонкой).
3. Поиск предохранителя: Найдите F7 по схеме на крышке блока.
4. Визуальная проверка: Извлеките предохранитель специальным пинцетом из блока. Перегоревший элемент имеет разорванную металлическую нить внутри.
5. Замена: Установите новый предохранитель строго на 7.5 А. Использование «жучков» или предохранителей другого номинала недопустимо.
6. Проверка: Включите зажигание, нажмите педаль тормоза – задние стоп-сигналы должны загораться.

Типовая проблема	Решение
Предохранитель сразу перегорает после замены	Ищите КЗ в проводке: осмотрите жгуты у педали тормоза, багажника, задних фонарей
Стоп-сигналы не работают, но предохранитель цел	Проверьте выключатель стоп-сигналов на педальном узле, контакты в патронах ламп, массу кузова

Важно: При частом перегорании обязательна диагностика цепи! Основные причины – короткое замыкание в проводке, окисление контактов фонарей или неисправность выключателя стоп-сигналов.

Предохранитель привода дворников: диагностика

При отказе работы стеклоочистителей первым делом проверьте предохранитель F7 в монтажном блоке. Этот 15-амперный элемент отвечает за питание электродвигателя дворников и омывателя. Находится он в левом нижнем углу блока предохранителей под панелью приборов.

Для диагностики извлеките предохранитель специальным пластиковым пинцетом из блока. Внимательно осмотрите плавкую перемычку на предмет обрыва или потемнения колбы. Целостность нити можно проверить мультиметром в режиме прозвонки: отсутствие сигнала между контактами подтверждает перегорание.

Действия при неисправности

• Замените предохранитель на аналогичный по номиналу (15А)
• Если новый элемент сразу перегорает:
  1. Отсоедините разъем электродвигателя дворников
  2. Проверьте отсутствие короткого замыкания в проводке мультиметром
  3. Осмотрите механизм дворников на заклинивание

Важно: Установка предохранителя повышенного номинала может вызвать расплавление проводки. При повторных перегораниях обязательна проверка реле дворников (К2) и состояния контактов мотор-редуктора.

Параметр	Значение
Номер предохранителя	F7
Номинал	15А
Защищаемые цепи	Дворники + омыватель

Охранные системы: какой предохранитель отвечает

В ВАЗ 21213 питание штатной охранной системы и центрального замка обеспечивается через салонный блок предохранителей. Основной элемент, отвечающий за эту цепь, расположен в монтажном блоке под панелью приборов со стороны водителя. Для доступа необходимо открыть пластиковую крышку, закрепленную фиксаторами.

Ключевым предохранителем для работы охранного комплекса является F3 номиналом 10 А. Он защищает цепи прикуривателя, центрального замка и сигнализации. При неисправностях (отказ запирания/отпирания дверей, отсутствие реакции на брелок) первичная диагностика начинается с проверки целостности этого элемента.

Схема подключения и сопутствующие элементы

Предохранитель	Номинал	Защищаемые компоненты
F3	10 А	Центральный замок, охранная система, прикуриватель
F4	10 А	Габаритные огни (косвенно влияет на световую сигнализацию)

Важные нюансы:

• При установке нештатной сигнализации питание может быть подключено к другому предохранителю (часто F1-F7 в салонном блоке)
• Дополнительно проверьте реле К3 в подкапотном блоке – оно управляет центральным замком
• Короткое замыкание в проводке дверей – частая причина перегорания F3

Порядок замены:

1. Выключите зажигание и снимите клеммы с аккумулятора
2. Извлеките поврежденный предохранитель спецщипцами из блока
3. Установите новый элемент строго с тем же номиналом (10А)

Цепь питания задних противотуманных фонарей

Питание цепи задних противотуманных фонарей на ВАЗ 21213 осуществляется через предохранитель F7 номиналом 7.5 А. Он расположен в основном монтажном блоке предохранителей салона, который находится под панелью приборов со стороны водителя. Этот предохранитель защищает всю цепь от перегрузок и коротких замыканий.

Активация фонарей происходит при включении выключателя на панели управления. При нажатии кнопки питание с предохранителя F7 подается на контакт 30/51 выключателя, а после его замыкания – через контакт 39/51 к реле К5. Это реле расположено в дополнительном блоке реле за панелью приборов и управляет силовым током для фонарей.

Ключевые компоненты цепи

• Предохранитель F7: 7.5 А (основная защита цепи)
• Выключатель на панели: замыкает цепь управления реле
• Реле К5: подает питание на фонари при активации
• Проводка: оранжевый провод от реле к фонарям

Элемент	Признаки неисправности	Проверка
Предохранитель F7	Отсутствие питания фонарей	Визуальный осмотр, замена на исправный
Реле К5	Щелчок при включении, отсутствие напряжения на выходе	Прозвон контактов, замена
Выключатель	Не фиксируется, нет подсветки	Тестером проверить подачу 12В на контакт 30/51

При диагностике неисправностей обязательно проверьте состояние контактов в колодках проводки возле фонарей и реле – окисление часто вызывает потерю контакта. Для доступа к реле К5 снимите декоративную накладку под рулевой колонкой.

Предохранитель подсветки салона ВАЗ 21213

На ВАЗ 21213 предохранитель цепи подсветки салона расположен в основном монтажном блоке. Этот блок находится в салоне автомобиля со стороны водителя.

Для доступа к предохранителям необходимо открыть крышку блока, которая крепится на защелках. Ищите предохранитель с обозначением F7 номиналом 7.5 А.

Проверка и замена

При отсутствии подсветки салона выполните следующие действия:

1. Выключите зажигание и снимите ключ
2. Откройте крышку монтажного блока
3. Извлеките предохранитель F7 с помощью специальных щипцов (обычно расположены в блоке)
4. Осмотрите металлическую перемычку на предмет обрыва или потемнения

Если предохранитель перегорел, замените его на новый с идентичным номиналом 7.5 А. Не используйте предохранители другого номинала – это может вызвать повреждение электропроводки.

Параметр	Значение
Номер слота	F7
Номинал	7.5 Ампер
Защищаемые цепи	Подсветка салона, прикуриватель, часы

При повторном перегорании после замены ищите короткое замыкание в цепи. Проверьте состояние проводов у плафонов освещения и контакты выключателей дверей.

Предохранители цепи вентилятора радиатора

На ВАЗ 21213 предохранитель цепи вентилятора радиатора защищает электродвигатель охлаждения и его управляющие элементы от перегрузок. Он расположен в основном монтажном блоке салона автомобиля и критически важен для предотвращения перегрева двигателя. Выход из строя этого элемента приводит к немедленному отключению вентилятора.

Номинал предохранителя составляет 16 Ампер (маркировка F16). Использование предохранителей меньшего номинала вызовет их постоянное перегорание, а большего – создает риск повреждения проводки. Реле управления вентилятором (тип 113.3747) также связано с этой цепью и часто выходит из строя при проблемах с электропитанием.

Ключевые особенности и диагностика

При частом перегорании предохранителя F16 проверяйте:

• Состояние электродвигателя вентилятора – заклинивание ротора или износ щеток увеличивают ток потребления
• Целостность проводки в районе радиатора и реле на предмет перетирания или оплавления изоляции
• Коррозию контактов в колодках реле и разъемах датчика температуры

Для замены всегда используйте предохранитель точного номинала 16A. Проверку цепи проводите при включенном зажигании и достижении двигателем рабочей температуры (около 95-100°C), когда датчик должен запустить вентилятор. Отсутствие срабатывания при замкнутых контактах датчика указывает на обрыв проводки или неисправность реле.

Защита цепи электробензонасоса

Электробензонасос ВАЗ 21213 питается через отдельную защищенную цепь, критичную для запуска и работы двигателя. Предохранитель предотвращает повреждение проводки и насоса при коротких замыканиях или перегрузках, выполняя функцию основного барьера. Реле управления снижает нагрузку на замок зажигания, коммутируя высокий ток.

Дополнительно в цепи присутствует инерционный выключатель, аварийно размыкающий питание при ударе или опрокидывании ТС. Это исключает подачу топлива в аварийных ситуациях. Корректная работа всех элементов цепи напрямую влияет на стабильность давления в топливной рампе.

Ключевые элементы защиты

Элемент	Расположение	Параметры
Предохранитель	Монтажный блок (F3)	15 А (красный)
Реле	Монтажный блок (К9)	Стандартное 5-контактное
Инерционный выключатель	Под задним сиденьем	Кнопка возвратного типа

Типичные неисправности:

• Перегорание предохранителя F3 при замыкании проводки
• Залипание контактов реле или обрыв катушки
• Срабатывание инерционного выключателя от вибраций

Симптомы проблем:

1. Двигатель глохнет во время движения
2. Отсутствие гула насоса при включении зажигания
3. Низкое давление в топливной рампе

Проверку цепи начинают с предохранителя F3, используя мультиметр. При частом перегорании диагностируют:
- КЗ в проводке к насосу
- Заедание якоря насоса
- Окисление контактов реле К9.

Предохранитель цепи датчиков и приборной панели

Данный предохранитель защищает цепь питания контрольных приборов на панели (спидометр, тахометр, указатели температуры и топлива) и критически важные датчики двигателя. Его перегорание полностью отключает приборную панель и нарушает работу системы управления двигателем, что может привести к невозможности запуска или некорректной работе мотора.

Элемент расположен в монтажном блоке предохранителей салона (под панелью приборов со стороны водителя). Для ВАЗ 21213 номинал составляет 7,5 А (уточняйте по схеме конкретного года выпуска – иногда обозначен как F7). Замена требует соблюдения полярности при установке нового предохранителя и обязательного поиска причины перегорания.

Основные характеристики

Обозначение в блоке	F7 (стандартно)
Номинал тока	7,5 А
Защищаемые компоненты	Панель приборов, датчики ДВС
Тип предохранителя	Ножевой (лезвийный), стандарт АТО

Последствия перегорания

• Полное отключение приборной панели (нет подсветки, не работают указатели)
• Некорректные показания или отказ датчиков: ДМРВ, ДПДЗ, ДТОЖ, ДК
• Остановка двигателя или проблемы с запуском
• Активация сигнальной лампы "Check Engine"

Порядок замены

1. Отключите массу на аккумуляторе
2. Снимите защитную крышку монтажного блока
3. Извлеките перегоревший предохранитель спецщипцами
4. Вставьте новый на 7,5 А (проверьте маркировку на корпусе)
5. Подключите АКБ, проверьте работу приборов
6. Если элемент снова перегорает – ищите КЗ в цепи

Цепь зажигания: критичные предохранители

Блок предохранителей ВАЗ 21213 содержит элементы, напрямую влияющие на работоспособность системы зажигания. Их неисправность приводит к мгновенной остановке двигателя и невозможности запуска. Крайне важно контролировать состояние этих компонентов при любых проблемах с искрообразованием.

Основной защитный элемент цепи – предохранитель F7 номиналом 15А. Он расположен в центральном монтажном блоке (под панелью приборов со стороны водителя) и отвечает за питание критичных узлов системы зажигания. Перегорание этого предохранителя полностью обесточивает цепь.

Ключевой предохранитель и его функции

Номер	Номинал	Защищаемые компоненты
F7	15А	Катушка зажигания, коммутатор, датчик Холла

Последствия перегорания F7:

• Полное отсутствие искры на свечах
• Невозможность запуска двигателя
• Отключение питания бортового компьютера (при наличии)

Дополнительные рекомендации:

1. Всегда проверяйте F7 в первую очередь при исчезновении искры
2. Используйте только предохранители установленного номинала (15А)
3. Ищите причину перегорания: осмотрите провода катушки, коммутатора, целостность изоляции

Плавкая вставка генератора (F01): особенности

Плавкая вставка F01 выполняет критическую роль в защите силовой цепи генератора ВАЗ 21213. Она расположена в монтажном блоке предохранителей под капотом и рассчитана на высокий номинальный ток (обычно 60 А), что обусловлено мощностью генераторной установки. Этот элемент напрямую связан с зарядкой аккумулятора и питанием основных потребителей энергии при работающем двигателе.

Особенностью F01 является использование не классического предохранителя со сменной вставкой, а цельнометаллической плавкой перемычки ("жучка"). Она представляет собой отрезок калиброванного провода определенного сечения и длины, запаянный в прозрачную термостойкую изоляцию. Такая конструкция обеспечивает надежное пропускание больших токов, но требует полной замены при перегорании, так как не является разборной.

Ключевые характеристики и признаки неисправности

Основные параметры и симптомы выхода из строя:

• Номинал: 60 А (строго соответствует указанному в руководстве)
• Последствия перегорания:
  • Полное прекращение зарядки аккумулятора (контрольная лампа "генератор" на приборной панели)
  • Отключение питания фар, вентилятора отопителя, стеклоочистителей при заглушенном двигателе
  • Работа систем только от аккумулятора до его разряда
• Визуальная диагностика: Обрыв или оплавление провода внутри прозрачного корпуса.

Важные правила замены:

1. Никогда не устанавливайте "жучки" кустарного изготовления или с завышенным номиналом.
2. Используйте только оригинальные вставки ВАЗ (артикул 2101-3722010-60) или сертифицированные аналоги.
3. Обязательно выясните и устраните причину перегорания (КЗ в цепи, неисправность генератора, регулятора напряжения) перед установкой новой вставки.
4. Отсоедините минусовую клемму аккумулятора перед заменой.

Тип защиты	Плавкая неразборная вставка (проводниковый элемент)
Расположение	Монтажный блок двигательного отсека (гнездо F01)
Аналоги для замены	Fusible link FL60, Предохранительная вставка 60А

Типы корпусов предохранителей в ВАЗ 21213

В автомобиле ВАЗ 21213 применяются предохранители с разными типами корпусов, каждый из которых рассчитан на определённый номинальный ток и особенности установки. Конструкция корпуса влияет на габариты, способ монтажа в блок и визуальную идентификацию.

Основное различие между типами заключается в размерах и форме контактных элементов, что исключает взаимозаменяемость. Правильный подбор корпуса критичен для корректной работы защиты цепи и предотвращения повреждений электрооборудования.

Классификация корпусов

Тип корпуса	Внешний вид	Номинальные токи (А)	Особенности
Стандартный (ATO)	Плоский, прозрачный пластик, ножевые контакты	5, 7.5, 10, 15, 20, 25, 30	Наиболее распространённый тип. Ширина ~19 мм
Миниатюрный (Mini)	Узкий прозрачный корпус, укороченные ножи	2, 3, 4, 5, 7.5, 10, 15, 20, 25, 30	Ширина ~10.9 мм. Часто используется для новых цепей
Макси (Maxi)	Крупный прямоугольный корпус, широкие ножи	20, 25, 30, 35, 40, 50, 60, 70, 80, 100	Применяется редко, обычно для силовых цепей (например, обогрев стекла)

Калька с обозначениями на крышке блока: как читать

Крышка блока предохранителей ВАЗ 21213 содержит наклейку-схему (кальку), которая является ключом к пониманию назначения каждого элемента. Эта схема визуально отображает расположение предохранителей и реле внутри блока, точно соответствуя их физическому порядку. Игнорирование этих обозначений усложняет диагностику и повышает риск установки неверного номинала.

Калька использует стандартизированные символы и цифровую маркировку для идентификации цепей. Каждому предохранителю на схеме присвоен уникальный номер (например, F1, F2), а реле обозначаются буквой "R" с цифрой (R1, R2). Рядом с номером указывается название защищаемого электрооборудования или системы автомобиля.

Принципы чтения схемы

Соответствие расположению: Элементы на схеме зеркально повторяют их реальное положение в блоке. Предохранитель F1 на кальке находится в том же углу, что и физически в блоке.

Расшифровка обозначений:

• Цифра в круге/квадрате: Номер предохранителя (F1, F2...)
• Число рядом: Номинальный ток (например, 7.5A, 15A)
• Текстовое сокращение: Название цепи:
  • СТОП – стоп-сигналы
  • ЗАД. ПТФ – задние противотуманные фары
  • ОБОГРЕВ ЗАД. СТЕКЛА – обогрев заднего стекла
  • ПРИБОРЫ – комбинация приборов
  • ЗАЖИГАНИЕ – система зажигания
• Буква "R" с цифрой: Реле (R1 – реле очистителя фар, R2 – реле стартера и т.д.)

Цветовая маркировка: Цвет на схеме часто соответствует цвету самого предохранителя, помогая визуально определить номинал:

Цвет	Номинал (Ампер)
Прозрачный/Бежевый	5А
Коричневый	7.5А
Красный	10А
Синий	15А
Желтый	20А

Важные нюансы:

1. Всегда сверяйте номер предохранителя на схеме с номером на его корпусе.
2. Убедитесь, что номинал нового предохранителя точно соответствует указанному на схеме.
3. При отсутствии питания в цепи первым делом проверьте соответствие предохранителя схеме и его целостность.

Поиск запасных предохранителей в автомобиле

В ВАЗ 21213 запасные предохранители обычно размещаются в специальном отсеке основного блока предохранителей. Этот отсек представляет собой пластиковый лоток или ячейку с прозрачной крышкой, расположенный непосредственно на корпусе блока под панелью приборов со стороны водителя.

Обязательно проверяйте наличие резервных элементов перед длительными поездками – их отсутствие может привести к невозможности быстрого восстановления электроцепи при отказе. Рекомендуется хранить минимум по 2-3 штуки каждого номинала, используемого в автомобиле.

Ключевые места расположения запаса

• Основной блок предохранителей – в верхней части корпуса под рулевой колонкой
• Дополнительный отсек – в нише за перчаточным ящиком (бардачком)
• Под капотом – некоторые владельцы размещают дубликаты в герметичном контейнере рядом с аккумулятором

Номинал (А)	Критичные системы	Рекомендуемый запас
5	Габариты, подсветка	3 шт
7.5	Стеклоочистители, поворотники	3 шт
10	Фары ближнего света	2 шт
16	Обогрев заднего стекла	2 шт
25	Вентилятор печки	1 шт

При поиске обращайте внимание на маркировку – номинал указывается на корпусе предохранителя и дублируется цветовой кодировкой. Никогда не используйте самодельные вставки или предохранители несоответствующего номинала – это может вызвать возгорание электропроводки.

Правила замены предохранителя под напряжением

Замена предохранителя при включенном электрооборудовании требует строгого соблюдения мер безопасности из-за риска короткого замыкания, поражения током или повреждения электропроводки. Данная процедура допустима только в экстренных случаях и должна выполняться с максимальной осторожностью.

Перед извлечением неисправного элемента убедитесь, что используете специальные пластиковые щипцы-съёмник из комплекта авто или инструмент с изолированными ручками. Никогда не прикасайтесь к металлическим частям предохранителя голыми руками и избегайте контакта с токопроводящими поверхностями автомобиля.

Ключевые этапы замены

1. Подготовка
   • Наденьте диэлектрические перчатки
   • Уберите влажные тряпки, металлические предметы из зоны работ
2. Извлечение
   • Зафиксируйте руку на сухой неметаллической поверхности
   • Щипцами аккуратно вытяните перегоревший предохранитель строго вертикально
3. Установка
   • Возьмите новый предохранитель того же номинала
   • Вставьте в гнездо до характерного щелчка без перекоса

Контрольные параметры предохранителей ВАЗ 21213

Цвет корпуса	Номинал (А)	Защищаемые цепи
Красный	10	Габариты, подсветка
Голубой	15	Дворники, обогрев заднего стекла
Жёлтый	20	Розетка прикуривателя

После замены немедленно отключите нагрузку (фары, обогрев и пр.) для диагностики причины срабатывания защиты. Если предохранитель мгновенно перегорает повторно – прекратите эксплуатацию и проверьте цепь на КЗ.

Последствия установки неправильного номинала предохранителя на ВАЗ 21213

Установка предохранителя с номиналом, отличным от рекомендованного производителем для конкретной цепи ВАЗ 21213, неизбежно приводит к негативным последствиям. Это нарушает расчетную защиту электрической системы автомобиля.

Основная опасность заключается в том, что предохранитель перестает выполнять свою главную функцию – защищать проводку и электрооборудование от перегрузки по току и короткого замыкания. Использование неверного номинала создает серьезные риски для безопасности и работоспособности автомобиля.

Ключевые риски и последствия

Установка предохранителя с завышенным номиналом (например, 25А вместо 10А):

• Перегрев и возгорание проводки: Провода рассчитаны на определенный максимальный ток. Предохранитель с большим номиналом не сгорит вовремя при перегрузке цепи. Ток, превышающий безопасный для сечения провода, будет протекать дольше, вызывая сильный нагрев изоляции. Это может привести к ее оплавлению, замыканию соседних проводов и, в критическом случае, к возгоранию автомобиля.
• Выход из строя электрооборудования: Перегрузка по току, не прерываемая предохранителем, может повредить или полностью уничтожить подключенное устройство (фары, стеклоподъемники, блок управления, магнитолу и т.д.). Например, двигатель стеклоподъемника может сгореть от перегрева обмоток.
• Короткое замыкание: Перегрев и разрушение изоляции проводов значительно повышают риск возникновения короткого замыкания, которое само по себе является источником огромного тока и тепла.

Установка предохранителя с заниженным номиналом (например, 5А вместо 10А):

• Ложное срабатывание защиты: Предохранитель будет перегорать при нормальном рабочем токе цепи, который выше его номинала, но ниже безопасного предела для проводки. Это приводит к постоянному отключению потребителя (например, перестанут работать фары или печка) без реальной аварийной ситуации.
• Невозможность использования оборудования: Устройство просто не сможет работать, так как предохранитель будет разрывать цепь при попытке его включения.
• Неоправданный расход предохранителей: Постоянное перегорание предохранителей из-за ложных срабатываний.

Общие последствия для обоих случаев:

• Диагностические сложности: Ложные срабатывания или, наоборот, отсутствие срабатывания при реальной неисправности сильно затрудняют поиск истинной причины проблем в электросети.
• Нарушение работы других систем: Неисправность в одной цепи, вызванная неправильным предохранителем (особенно завышенным), может повлиять на работу смежных систем из-за перепадов напряжения или коротких замыканий.
• Риск повреждения блока предохранителей: Сильный перегрев или дуга при перегорании предохранителя (особенно при завышенном номинале и реальном КЗ) могут оплавить посадочное гнездо или дорожки на самом блоке предохранителей.

Сравнение последствий

Номинал	Непосредственная опасность	Основное последствие
Завышенный	Не срабатывает при перегрузке	Перегрев проводки, пожар, выход оборудования из строя
Заниженный	Срабатывает при нормальной нагрузке	Отказ оборудования работать, ложные отключения

Использование исключительно предохранителей номиналом, строго соответствующем схеме электрооборудования ВАЗ 21213 для каждой конкретной цепи, является абсолютной необходимостью. Это гарантирует безопасность, надежность и долговечность бортовой сети автомобиля. Всегда проверяйте маркировку на крышке блока предохранителей или в руководстве по эксплуатации перед заменой.

"Летающие" предохранители: частые причины и решения

Проблема "летающих" предохранителей на ВАЗ 21213 возникает при их частом перегорании или физическом разрушении корпуса. Это не только временное неудобство, но и признак серьезных неисправностей в бортовой сети автомобиля, требующих немедленной диагностики.

Игнорирование ситуации может привести к оплавлению контактов в блоке предохранителей, повреждению электропроводки или выходу из строя дорогостоящего оборудования. Поиск первопричины должен начинаться сразу после повторного срабатывания защиты.

Основные причины и способы устранения

Наиболее распространенные источники проблемы:

• Короткое замыкание в цепи
  Проверьте целостность изоляции проводов в проблемной линии (особенно в местах перегибов у дверей, под коврами). Используйте мультиметр для поиска КЗ на массу.
• Перегрузка цепи
  Убедитесь, что не подключены потребители, превышающие номинал предохранителя (дополнительные фары, мощная аудиосистема). Рассчитайте суммарную нагрузку.
• Окисление контактов в блоке предохранителей
  Очистите гнезда и ножки предохранителей от окислов мелкой наждачкой, обработайте контактной смазкой. Проверьте плотность прилегания.
• Неисправность реле или потребителя
  Отсоедините устройство из цепи (например, вентилятор печки, стеклоподъемник). Если предохранитель перестал перегорать – замените компонент.
• Механическое повреждение корпуса предохранителя
  Используйте только качественные предохранители стандартного размера. Деформированные гнёзда аккуратно подогните.

Важно: Никогда не заменяйте перегоревший предохранитель "жучком" или деталью большего номинала – это приведет к возгоранию проводки. Для диагностики сложных замыканий используйте контрольную лампу вместо предохранителя: при КЗ лампа загорится в полный накал.

Замыкания проводки как причина перегорания

Короткое замыкание – наиболее опасная причина перегорания предохранителей на ВАЗ 21213. Возникает при контакте оголённых проводов с токопроводящими элементами кузова или друг с другом из-за повреждения изоляции.

Ток в цепи многократно превышает номинал, что мгновенно разрушает плавкую вставку предохранителя. Повторная установка нового предохранителя без устранения замыкания приведёт к его немедленному сгоранию.

Типичные источники проблемы

• Перетёртая изоляция в местах перегибов (дверные проёмы, около креплений)
• Окисленные или повреждённые разъёмы, вызывающие искрение и оплавление проводов
• Неправильная установка нештатного оборудования (магнитолы, сигнализации) с нарушением схемы подключения
• Проникновение влаги в электроразъёмы или реле (особенно после мойки)
• Механические повреждения жгутов при ремонте (защемление панелями, контакт с острыми кромками)

Критические последствия: Постоянные замыкания без оперативного устранения провоцируют возгорание проводки. Обязательно отключите АКБ при диагностике и поиске повреждённого участка цепи.

Признак	Проверяемый узел
Срабатывание при включении конкретного потребителя	Цепи фар, печки, стеклоподъёмников
Перегорание сразу после замены	Жгуты под рулевой колонкой, блок предохранителей
Запах гари, оплавленные участки	Разъёмы генератора, реле стартера

Диагностика цепи мультиметром при частом перегорании

Перед началом работ отключите минусовую клемму аккумулятора для безопасности. Извлеките перегоревший предохранитель и визуально осмотрите колодку на предмет оплавлений, коррозии или деформации контактов. Подготовьте мультиметр в режиме измерения сопротивления (Ω) или прозвонки.

Убедитесь, что все потребители цепи (фары, магнитола, прикуриватель и т.д.) выключены. Для проверки на короткое замыкание присоедините щупы мультиметра к контактам гнезда извлеченного предохранителя. Показание сопротивления ниже 0.5 Ома или звуковой сигнал прозвонки указывают на КЗ в цепи.

Поиск причины неисправности

1. Проверка потребителей: Отсоединяйте разъёмы устройств цепи поочерёдно (например, лампы, моторчики печки). После каждого отключения повторяйте замер сопротивления – его нормализация укажет на неисправный компонент.
2. Диагностика проводки:
   • Осмотрите жгуты на предмет перетираний о кузовные элементы.
   • Проверьте участки возле разъёмов на заломы и окислы.
   • Используйте мультиметр в режиме прозвонки для поиска замыкания на массу: один щуп – на подозрительный провод, второй – на кузов авто.
3. Замер тока утечки:
   1. Включите мультиметр в режим измерения тока (А) на пределе 10А.
   2. Подключите один щуп к выводу извлеченного предохранителя, второй – к контакту гнезда.
   3. При показаниях выше 50мА (при выключенных потребителях) ищите паразитную нагрузку.

Важно: Если КЗ не обнаружено, установите предохранитель номиналом на 30% меньше штатного. Включите питание и последовательно активируйте потребители цепи. Перегорание при включении конкретного устройства укажет на его неисправность.

Параметр	Нормальное значение	Признак неисправности
Сопротивление цепи	Бесконечность (OL)	0-5 Ом (КЗ)
Ток утечки	0-30мА	>50мА

Силовые реле: связь с предохранителями

Силовые реле в ВАЗ 21213 выполняют роль электронных выключателей для мощных потребителей тока (стартер, вентилятор охлаждения, топливный насос). Они разгружают контакты замка зажигания и управляющих кнопок, пропуская высокий ток через свои силовые контакты при получении слабого сигнала от системы управления.

Каждое реле напрямую связано с предохранителями: один защищает цепь управления реле (низкий ток), а второй – силовую цепь потребителя (высокий ток). Предохранители предотвращают перегрев проводки и возгорание при коротких замыканиях или перегрузках в обеих цепях.

Ключевые аспекты взаимодействия

Схема защиты:

• Предохранитель цепи управления (обычно 5-15А) устанавливается до катушки реле. При неисправностях в управляющем сигнале он сгорает первым, обесточивая реле.
• Силовой предохранитель (15-30А) стоит между реле и потребителем. Защищает цепь питания при пробое реле, замыкании в устройстве или проводке.

Примеры реле ВАЗ 21213 и их защита:

Реле	Цепь	Предохранитель управления	Силовой предохранитель
Стартера	Включение стартера	F7 (10А)	Нет (защита втягивающим реле)
Охлаждения	Вентилятор радиатора	F8 (7.5А)	F16 (20А)
Бензонасоса	Подача топлива	F3 (7.5А)	F13 (15А)

Диагностика: При отказе потребителя проверяют обе цепи:

1. Цепь управления: наличие напряжения на катушке реле после предохранителя.
2. Силовую цепь: целостность силового предохранителя и контактов реле.

Безопасность: Используйте только предохранители штатного номинала. Замена на «жучки» или превышение тока ведет к расплавлению проводки и пожару. Корректная работа дуэта «реле-предохранитель» гарантирует отключение аварийного участка до повреждения электросистемы.

Риски временной замены предохранителя "жучком"

"Жучок" – самодельная перемычка из проволоки, фольги или аналогичных материалов – полностью игнорирует принцип работы предохранителя. В отличие от заводского элемента, рассчитанного на расплавление при превышении тока, "жучок" не разрывает цепь при перегрузке.

Основная опасность заключается в устранении критической защиты цепи. Неограниченный ток беспрепятственно протекает через проводку и подключенное оборудование, что приводит к катастрофическим последствиям.

Ключевые риски:

• Возгорание автомобиля: Сильный перегрев проводки под воздействием сверхтоков плавит изоляцию, воспламеняет окружающие материалы.
• Разрушение электропроводки: Оплавление жил, повреждение контактов, необходимость замены целых жгутов проводов.
• Выход из строя дорогостоящего оборудования: Перегорание электронных блоков управления (ЭБУ), реле, датчиков, моторчиков стеклоподъемников или топливного насоса.
• Скрытое развитие неисправности: "Жучок" маскирует исходную проблему, вызвавшую перегорание предохранителя (КЗ, перегрузка), усложняя диагностику.
• Непредсказуемое поведение систем: Сбои в работе фар, указателей поворота, зажигания или тормозов из-за неконтролируемого тока.

Использование "жучка" оправдано исключительно как кратчайшая мера для экстренного перемещения автомобиля в безопасное место. Необходима немедленная замена его на предохранитель правильного номинала после устранения первопричины неисправности.

Признаки окисления контактов в блоке предохранителей

Окисление контактов в блоке предохранителей ВАЗ 21213 возникает из-за попадания влаги, перепадов температур или естественного старения металла. Этот процесс нарушает проводимость электрических цепей, что напрямую влияет на работу оборудования.

Характерные симптомы проявляются постепенно и затрагивают системы, подключенные к проблемному предохранителю. Важно своевременно их распознать, чтобы избежать полного отказа электрооборудования.

Основные симптомы неисправности

• Нестабильная работа потребителей: фары мерцают, печка дует с перебоями, стеклоподъемники двигаются рывками.
• Частое перегорание одного предохранителя без видимых причин или коротких замыканий.
• Снижение напряжения в цепи (визуально заметно по тусклому свечению ламп).
• Локальный нагрев пластикового корпуса блока в зоне проблемного контакта.
• Появление зеленоватого или белого налета на металлических частях предохранителя или гнезда.

Дополнительные индикаторы: характерный запах гари или озона при включении нагрузки, искрение при установке/снятии предохранителя.

Степень окисления	Последствия
Слабая	Периодические сбои в работе устройств
Сильная	Полный отказ системы, оплавление пластика

Запрет использования самодельных вставок

Установка самодельных элементов ("жучков") вместо штатных предохранителей категорически запрещена из-за критических рисков для электросистемы и безопасности автомобиля. Кустарные вставки из проволоки, монет или других металлических предметов не обладают точными характеристиками срабатывания, необходимыми для защиты цепей.

Такие замены нарушают расчетную токовую защиту, что может привести к неконтролируемому нагреву проводки, оплавлению изоляции и возгоранию. Особенно опасны самоделки в цепях топливного насоса, системы зажигания или фар, где перегрузки вызывают катастрофические последствия.

Основные опасности самодельных вставок

• Пожарная угроза: Проволока не плавится при перегрузке, вызывая нагрев проводки до температуры воспламенения
• Выход из строя оборудования: Блоки управления, реле и датчики сгорают без своевременного размыкания цепи
• Короткое замыкание: Случайный контакт "жучка" с корпусом создает неконтролируемую дугу
• Потеря гарантии: Обнаружение кустарных элементов аннулирует официальные обязательства

Штатный предохранитель	"Жучок"
Точно срабатывает при номинальном токе	Не размыкает цепь даже при 200-300% перегрузке
Изолированный корпус	Открытые токоведущие части
Сертифицированная пожаробезопасность	Риск возгорания при 120-250°C

Для замены всегда используйте предохранители заводского производства с указанным в руководстве номиналом (например, F16 для прикуривателя). Храните набор дубликатов в автомобиле – их стоимость несопоставима с ремонтом после пожара или заменой электронных блоков.

Перегрузка цепи как причина неисправности

Перегрузка цепи возникает при подключении потребителей, суммарная мощность которых превышает расчетные возможности электропроводки и номинал предохранителя. В ВАЗ 21213 это часто происходит при установке дополнительного оборудования (противотуманных фар, мощной акустики, обогревателей) без модернизации цепи. Ток в проводах растет, вызывая нагрев элементов системы.

Непрерывная работа в таком режиме приводит к оплавлению изоляции проводов, разрушению контактов в разъемах или клеммах. Предохранитель в этой ситуации выполняет защитную функцию: при превышении номинального тока плавкая вставка разрушается, размыкая цепь. Если же установлен нештатный предохранитель с завышенным номиналом, защита не сработает вовремя, что может вызвать возгорание.

Последствия и профилактика

Критические риски:

• Оплавление изоляции проводов с коротким замыканием
• Окисление или обугливание контактов реле и выключателей
• Выход из строя электронных компонентов (блоков управления)
• Пожар в моторном отсеке или салоне

Меры предотвращения:

1. Проверять суммарную мощность новых потребителей перед установкой
2. Использовать реле и отдельные предохранители для энергоемкого оборудования
3. Заменять штатные провода на усиленные при модернизации
4. Никогда не ставить предохранители с номиналом выше рекомендованного

Симптом перегрузки	Действия
Частое перегорание одного предохранителя	Проверить цепь на КЗ, измерить ток нагрузки
Нагрев проводов или колодки предохранителя	Отключить потребители, диагностировать сечение проводов
Потускнение или деформация корпуса предохранителя	Заменить предохранитель, найти причину перегрузки

Диагностика потребителей при срабатывании защиты

При срабатывании предохранителя на ВАЗ 21213 первым делом идентифицируйте цепь, защищаемую этим элементом. Используйте схему электрооборудования автомобиля или таблицу на крышке блока предохранителей, где указано соответствие номеров предохранителей подключаемым потребителям. Не заменяйте перегоревший предохранитель новым до выяснения причины срабатывания защиты – это может привести к повреждению проводки или оборудования.

Отключите все потребители в проблемной цепи (фары, магнитолу, обогрев и т.д.). Визуально проверьте провода на участке от блока предохранителей до устройств на предмет оплавлений, потертостей или контакта с металлическими элементами кузова. Особое внимание уделите зонам перегибов жгутов возле дверей, рулевой колонки и двигателя.

Методика поиска неисправности

Для точной локализации проблемы используйте мультиметр в режиме прозвонки или измерения сопротивления:

1. Извлеките предохранитель и подключите щупы мультиметра к контактам его гнезда.
2. При отключенных потребителях прибор должен показывать обрыв цепи (бесконечное сопротивление). Если сопротивление низкое – в цепи присутствует КЗ.
3. Последовательно отключайте разъемы устройств в цепи, наблюдая за показаниями мультиметра. Исчезновение КЗ после отсоединения конкретного потребителя указывает на его неисправность.

Распространенные причины срабатывания защиты:

• Короткое замыкание в проводах из-за повреждения изоляции.
• Внутреннее замыкание в электроприборах (моторчики печки, стеклоочистителей).
• Окисление контактов, приводящее к перегреву и оплавлению разъемов.
• Некорректное подключение нештатного оборудования (акустики, ДХО).

Симптом	Вероятный источник проблемы
Предохранитель сгорает мгновенно при установке	КЗ в магистральных проводах или разъемах
Защита срабатывает при включении конкретной функции	Неисправность исполнительного устройства (мотор, лампа)
Предохранитель перегорает через несколько минут работы	Перегрузка цепи или слабый контакт в колодках

После устранения неисправности установите предохранитель номиналом, строго соответствующим указанному в схеме. Использование "жучков" или элементов с завышенным током защиты недопустимо – это создает риск возгорания электропроводки.

Распространённые ошибки при самостоятельном ремонте

Одна из самых частых ошибок – игнорирование цветовой маркировки предохранителей и установка элемента с неподходящим номиналом тока. Использование "жучка" вместо штатного предохранителя или установка детали с большим током защиты приводит к перегреву проводки и риску возгорания.

Второй распространённый промах – диагностика только самого предохранителя без поиска первопричины его перегорания. Многократная замена элемента при повторяющемся выходе из строя маскирует серьёзные неисправности в цепи: короткое замыкание, перегрузку оборудования или проблемы с контактами.

Типичные ошибки и их последствия

• Механическое повреждение колодки при неаккуратном извлечении пинцетом – приводит к нарушению контакта и необходимости замены всего блока.
• Игнорирование коррозии контактов – вызывает повышенное сопротивление, локальный нагрев и повторное перегорание даже нового предохранителя.
• Проверка "на глаз" без тестера – внешне целый предохранитель может иметь внутренний обрыв, что вводит в заблуждение при диагностике.

Ошибка	Последствие	Правильное действие
Замена предохранителя под напряжением	Короткое замыкание, выход из строя электронных компонентов	Обязательное отключение АКБ перед работами
Установка предохранителя в грязную колодку	Нестабильный контакт, искрение, оплавление пластика	Очистка посадочного места контактов перед монтажом

Критично опасно использование металлических предметов для диагностики цепей методом короткого замыкания – это гарантированно повреждает электрооборудование. Все проверки выполняются только мультиметром в режиме прозвонки или замера напряжения.

1. Нарушение схемы подключения при установке нештатного оборудования – перегрузка цепи.
2. Смешивание предохранителей разных производителей в одном блоке – несоответствие характеристик срабатывания.
3. Хранение запасных элементов в металлической коробке – риск случайного замыкания контактов.

Профилактическая очистка контактов блока

Регулярная очистка контактов блока предохранителей предотвращает окисление металлических поверхностей и снижение электропроводности. Загрязненные клеммы вызывают перегрев цепей, ложные срабатывания защиты и отказы электрооборудования даже при исправных предохранителях.

Процедура выполняется при отключенной минусовой клемме аккумулятора для исключения короткого замыкания. Осматривайте блок каждые 15-20 тыс. км пробега или при первых признаках проблем: нестабильной работе фар, дворников, магнитолы или при обнаружении темных пятен на пластиковых корпусах предохранителей.

Инструменты и материалы

• Контактный очиститель (например, Liqui Moly Kontakt Reiniger)
• Мягкая кисточка с синтетическим ворсом
• Ластик для карандашей (белый, без абразивных добавок)
• Безворсовые салфетки
• Узкие плоскогубцы с изолированными ручками

Порядок действий

1. Снимите крышку блока предохранителей, расположенного слева под торпедо.
2. Поочередно извлеките все предохранители и реле, фиксируя их исходное положение.
3. Обработайте посадочные гнезда распылителем-очистителем.
4. Аккуратно протрите контакты ластиком для удаления стойкого налета.
5. Удалите остатки загрязнений кисточкой, смоченной в очистителе.
6. Просушите контакты салфеткой и дайте блоку высохнуть 5-7 минут.
7. Установите предохранители и реле в исходные позиции.

Критические ошибки

Использование наждачной бумаги	Повреждает защитное покрытие контактов
Применение бензина/ацетона	Разъедает пластиковые компоненты блока
Очистка под напряжением	Вызывает замыкание и выход из строя ЭБУ
Перепутывание предохранителей	Приводит к некорректной работе оборудования

После сборки включите зажигание и проверьте работу всех потребителей. При появлении запаха гари или дыма немедленно отключите АКБ. Для дополнительной защиты нанесите на контакты токопроводящую смазку после очистки.

Неисправности, которые маскируются под проблемы с предохранителями

При отказе электрооборудования на ВАЗ 21213 первым делом проверяют предохранители. Однако некоторые поломки имитируют их перегорание, оставляя элемент целым.

Следует помнить, что целостность плавкой вставки не гарантирует отсутствие других скрытых проблем в цепи. Особое внимание стоит уделить контактам и смежным компонентам.

Типичные случаи ложных срабатываний

Распространённые неполадки, которые ошибочно принимают за перегоревший предохранитель:

• Окисление контактов в монтажном блоке - проявляется как полное отсутствие напряжения при визуально исправном предохранителе.
• Короткое замыкание в потребителе - например, заклиненный электродвигатель печки или неисправный генератор.
• Повреждение проводки - перетёртые провода в дверных гофрах или под ковриками.

Диагностика требует последовательной проверки:

1. Измерение напряжения на клеммах предохранителя при включенной нагрузке
2. Прозвон цепи на утечку тока
3. Визуальный осмотр разъёмов и колодок

Симптом	Возможная причина	Проверка
Не работают габариты	Коррозия колодки под рулём	Тестером на участке от монтажного блока
Не включается печка	Залипание реле К5	Замена реле или простукивание корпуса
Отказали дворники	Обрыв в трассе под капотом	Поиск обрыва мультиметром

Важно! Постоянное перегорание одного и того же предохранителя указывает на необходимость поиска короткого замыкания, а не механической замены элемента.

Рекомендуемый набор запасных предохранителей для Нивы

Оптимальный комплект запасных предохранителей позволяет оперативно устранять неисправности электрооборудования в дорожных условиях. Отсутствие дубликатов нужного номинала может парализовать работу критичных систем: освещения, топливного насоса или указателей поворотов.

Набор формируется с учетом типовых номиналов, используемых в ВАЗ 21213, и частоты перегорания элементов. Рекомендуется выбирать предохранители ножевого типа (стандарт ATO/ATC) с цветовой маркировкой, соответствующей силе тока.

Базовый состав набора

Номинал (А)	Количество	Ключевые цепи
5	2-3 шт.	Габариты, подсветка панели
7.5	2-3 шт.	Стеклоочистители, поворотники
10	4-5 шт.	Стоп-сигналы, обогрев заднего стекла, фонари
15	3 шт.	Печки, звуковой сигнал, прикуриватель
20	2 шт.	ЭБУ впрыска (для инжектора), фары
30	1-2 шт.	Вентилятор охлаждения, цепи стартера

Дополнительные рекомендации: Храните элементы в герметичной упаковке с защитой от влаги. Обязательно включайте в набор щипцы для извлечения и схему расположения предохранителей. Для карбюраторных версий исключите предохранитель ЭБУ (20А), для инжекторных – увеличьте его количество.

Список источников

При подготовке материалов по предохранителям ВАЗ 21213 необходимо опираться на технически точные и проверенные данные. Качественные источники гарантируют корректность информации об электросхемах, номиналах и расположении элементов защиты.

Ниже представлены категории ресурсов, содержащих документацию, схемы и практические рекомендации по предохранителям Нивы. Эти материалы помогают избежать ошибок при диагностике или замене компонентов электросистемы.

Рекомендуемые категории источников

• Официальное руководство по эксплуатации ВАЗ 21213 - заводская инструкция с принципиальными схемами электрооборудования
• Руководства по ремонту от издательств (например, "За рулем", "Арус") с детализированными блоками предохранителей
• Форумные обсуждения владельцев Нивы на специализированных автомобильных порталах с практическими кейсами
• Техническая документация Росстандарта по сертификации электрооборудования ВАЗ
• Видеоинструкции автоблогеров с визуализацией процессов диагностики цепей
• Каталоги производителей предохранителей (BOSCH, ERA) с техническими спецификациями

Видео: предохранители ваз 2106, за что отвечают


• Зимние трассы Якутии - Дороги на мерзлоте

• Выбор контрактного двигателя - особенности, виды, характеристики

• Opel Astra - параметры, технические детали и фотографии
