Схема проводки ВАЗ-2114 - Поиск и устранение неисправностей самостоятельно

Статья обновлена: 18.08.2025

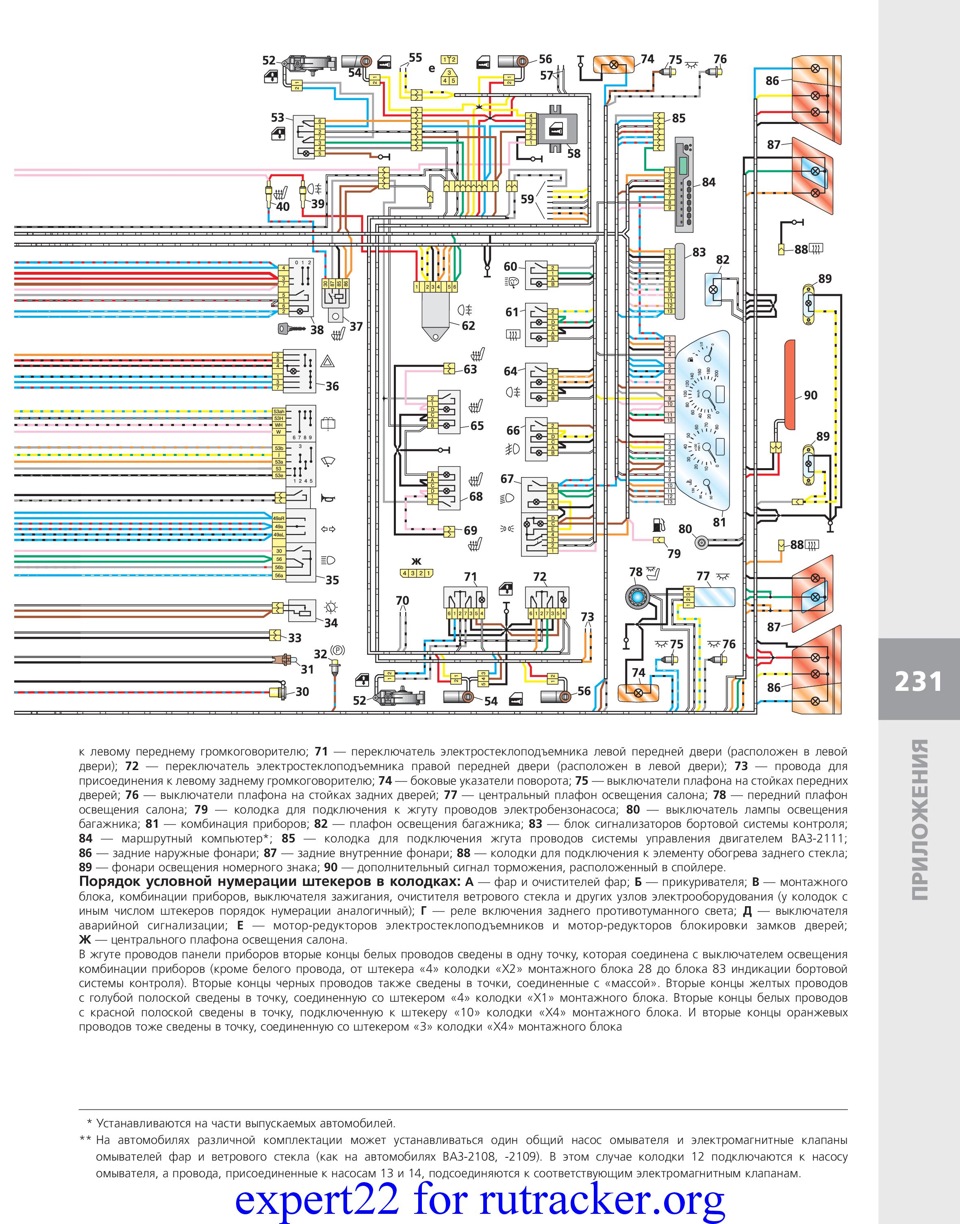

Электропроводка автомобиля ВАЗ-2114 – это кровеносная система, обеспечивающая работу всех узлов и агрегатов. Понимание её устройства критически важно для оперативного выявления и устранения неполадок.

В этом материале вы найдёте детальную схему электропроводки, научитесь диагностировать типичные проблемы и освоите практические методы их самостоятельного ремонта без обращения в сервис.

Поиск короткого замыкания в бортовой сети автомобиля

Короткое замыкание (КЗ) проявляется перегоранием предохранителей, запахом гари, искрением или полным отказом потребителей. Начинайте поиск при отключенном аккумуляторе и снятых клеммах – это исключит риски возгорания и повреждения электроники.

Подготовьте мультиметр в режиме прозвонки/измерения сопротивления, фонарик и схему электропроводки ВАЗ-2114. Убедитесь в наличии исправных предохранителей номиналом, соответствующим проверяемой цепи.

Визуальный осмотр:
- Проверьте провода в местах перегибов (дверные проемы, возле крепежных скоб)
- Осмотрите участки возле горячих элементов (двигатель, выхлопная система)
- Ищите оплавленную изоляцию или потемневшие контакты в монтажных блоках
Поиск методом исключения:
1. Вытащите все предохранители цепи, где обнаружено КЗ
2. Поочередно вставляйте каждый предохранитель, наблюдая за реакцией
3. При перегорании конкретного предохранителя – вы локализовали проблемную цепь
Прозвонка мультиметром:
- Подключите один щуп к "массе" авто, второй – к центральному контакту гнезда перегоревшего предохранителя
- Показание "0 Ом" при отключенных потребителях подтверждает КЗ
- Последовательно отсоединяйте разъемы в цепи, пока сопротивление не станет больше 1 кОм

Типичные места КЗ на ВАЗ-2114	Признаки
Проводка рулевой колонки	Перегорание предохранителей при повороте руля
Жгут задних фонарей	КЗ при нажатии на тормоз или включении габаритов
Датчики под капотом	Окисленные контакты, нарушение изоляции

При обнаружении поврежденного провода зачистите изоляцию, обрежьте дефектный участок и соедините клеммной колодкой с термоусадкой. Никогда не используйте изоленту без термоусадки в моторном отсеке! После ремонта проверьте цепь мультиметром перед установкой предохранителя.

Проверка предохранителей в монтажном блоке ВАЗ-2114

Монтажный блок с предохранителями расположен в салоне автомобиля слева под рулевой колонкой. Для доступа к нему необходимо открыть пластиковую крышку, нажав на фиксаторы сверху и снизу.

Предохранители защищают электрические цепи от перегрузок и коротких замыканий. При отказе оборудования (фары, поворотники, печка и т.д.) первым делом проверяют состояние соответствующих плавких элементов.

Порядок проверки

Выключите зажигание и снимите минусовую клемму с АКБ для безопасности.
Изучите схему на внутренней стороне крышки блока или в руководстве, чтобы определить нужный предохранитель.
Проверьте целостность визуально:
- Вытащите предохранитель специальными пластиковыми щипцами из гнезда блока
- Осмотрите плавкую перемычку через прозрачный корпус - она должна быть цельной
Проверьте мультиметром в режиме прозвонки:
- Приложите щупы к металлическим контактам предохранителя
- Звуковой сигнал или показание "0 Ом" подтверждают исправность
- Отсутствие реакции означает обрыв

Обнаружив перегоревший предохранитель, замените его на аналогичный по номиналу (указан на корпусе). Установка "жучков" или предохранителей другого номинала недопустима - это может вызвать возгорание проводки. После замены проверьте работу цепи и диагностируйте причину перегорания.

Ремонт обрыва провода в жгуте электропроводки ВАЗ-2114

Обрыв провода внутри жгута – распространённая неисправность, проявляющаяся отказом конкретного потребителя (фары, датчика, привода стеклоподъёмника) или коротким замыканием. Перед ремонтом точно определите повреждённый провод по схеме электропроводки, используя мультиметр для прозвонки цепи и поиска обрыва методом "тыка" в подозрительных местах жгута.

После локализации участка обрыва аккуратно снимите изоляцию с жгута на длине 10-15 см канцелярским ножом или специальным инструментом, стараясь не повредить соседние провода. Визуально найдите место повреждения – обычно это перетёртый, окисленный или полностью разорванный проводник.

Последовательность восстановления соединения

Зачистка концов: Удалите изоляцию на 15-20 мм с обоих концов оборванного провода.
Подготовка вставки: Отрежьте кусок провода того же сечения и цвета на 4-5 см длиннее разрыва.
Соединение методом пайки:
- Скрутите концы проводов "в замок" (плотное взаимное обвитие).
- Обработайте скрутку флюсом и пропаяйте мощным паяльником (60-100 Вт).
Изоляция: Наденьте термоусадочную трубку подходящего диаметра на место пайки до усадки. Прогрейте её строительным феном или аккуратно зажигалкой для герметизации.
Защита жгута: Обмотайте восстановленный участок изолентой поверх термоусадки, повторяя заводскую плотность жгута.

Критические ошибки при ремонте

Ошибка	Последствие
Использование "скруток" без пайки	Окисление контакта, рост сопротивления, повторный обрыв
Несоответствие сечения вставки	Перегрев провода, риск возгорания
Повреждение соседних жил при зачистке	Новые скрытые обрывы или КЗ

Проверка результата: После сборки жгута обязательно подключите потребитель и убедитесь в его стабильной работе на всех режимах. Протестируйте смежные цепи – ошибка при восстановлении может затронуть другие системы. Для долговечности зафиксируйте жгут пластиковыми хомутами вдали от подвижных элементов и острых кромок кузова.

Замена реле на ВАЗ-2114

Признаками неисправности реле могут быть отказ работы фар, стартера, топливного насоса, очистителей стекол или других систем в зависимости от назначения элемента. Перед заменой точно определите вышедшее из строя реле через взаимную перестановку однотипных деталей в монтажном блоке или проверку мультиметром.

Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Определите расположение нужного реле в монтажном блоке (за бардачком или под рулевой колонкой), используя схему на обратной стороне крышки блока предохранителей.

Инструменты для замены

Крестовая отвертка
Мультиметр
Новое реле с идентичной маркировкой

Пошаговая процедура замены:

Снимите защитную крышку монтажного блока, открутив крепежные винты.
Аккуратно вытащите неисправное реле из посадочного гнезда, равномерно прилагая усилие вверх.
Сравните маркировку старого и нового реле (например: 90.3747-10).
Установите новое реле в гнездо до характерного щелчка контактов.
Подключите АКБ и проверьте работу системы, за которую отвечало реле.

Цвет корпуса	Тип реле	Номинал
Черный	Стартер	661.3710
Синий	Дворники	90.3747-10
Желтый	Топливный насос	90.3747-20

Важно: Если после замены проблема сохраняется, проверьте целостность предохранителей, контактов в колодке и проводки. Избегайте установки реле неизвестного производства – неоригинальные компоненты часто имеют заниженный ресурс.

Диагностика неисправности центрального замка

При отказе центрального замка (ЦЗ) на ВАЗ-2114 первичную диагностику начинают с проверки базовых элементов системы. Убедитесь, что проблема затрагивает все двери, а не одну – это сузит круг возможных причин.

Проверьте предохранитель F3 (15А) в монтажном блоке салона. Используйте мультиметр для теста напряжения на его контактах при включенном зажигании. Отказ блока управления или обрыв проводов – частые причины сбоев.

Пошаговая проверка компонентов

Ключевые этапы диагностики:

Тест напряжения на разъёме блока ЦЗ (черный провод – масса, красный – +12V при включении зажигании)
Проверка сигнала с брелока: включите зажигание, нажмите кнопку и наблюдайте за светодиодом на блоке управления (должен мигать)
Диагностика приводов дверей:
- Снимите обшивку проблемной двери
- Подайте напрямую 12V на контакты актуатора
- Отсутствие хода указывает на неисправность моторчика

Симптом	Вероятная причина	Проверка
Не работают все двери	Перегорел предохранитель, неисправен блок управления	Тест F3, замена блока на заведомо исправный
Отказывает одна дверь	Обрыв проводки в гофре, сгорел моторчик актуатора	Прозвонка проводов, подача напряжения напрямую на привод
Срабатывание с задержкой	Окисление контактов, низкое напряжение АКБ	Чистка разъемов, замер напряжения на клеммах аккумулятора

Важно! При проверке проводки особое внимание уделите участкам в дверных гофрах – там часто происходит перелом жил. Используйте режим прозвонки мультиметра между контактами блока управления и актуаторов.

Восстановление контактов в разъёмах колодок

Проблемы с контактами в электроразъёмах – частая причина неполадок в бортовой сети ВАЗ-2114, проявляющаяся в отказе датчиков, фар, подогрева или других потребителей. Окисление, ослабление лепестков или загрязнение нарушают проводимость, требуя немедленного вмешательства для предотвращения более серьёзных поломок.

Работы проводятся при отключенном минусовом проводе от АКБ. Для доступа к разъёмам демонтируйте защитные кожухи или отсоедините колодку от узла, аккуратно нажав на фиксатор. Визуально оцените состояние контактов: ищите зелёный налёт окислов, следы перегрева (оплавление пластика), деформацию или загрязнение.

Методы восстановления контактов

Очистка от окислов и грязи:
- Мягкой зубной щёткой, смоченной в спирте или очистителе электронных контактов
- Ластиком (для труднодоступных плоских контактов)
- Специальной контактной пастой без абразива
Уплотнение разъёма: Аккуратно подогните лепестки контактов внутри колодки тонкой отвёрткой или шилом для улучшения прижима к штырю.
Замена клемм: При сильной деформации или коррозии:
- Вытолкните старую клемму из колодки, нажав на фиксатор тонким инструментом
- Обожмите новую контактную клемму (используйте специальный кримпер)
- Вставьте клемму в колодку до щелчка фиксатора
Защита от влаги: После очистки нанесите токопроводящую смазку или силиконовый герметик на собранный разъём.

Важные нюансы: Не применяйте наждачную бумагу – абразив повреждает защитное покрытие контактов. Избегайте WD-40 как основного очистителя – он вытесняет влагу, но оставляет масляную плёнку. При замене клемм используйте только оригинальные или качественные аналоги, сохраняющие сечение провода.

Симптом проблемы	Вероятная причина в разъёме
Прерывистая работа устройства	Ослабленный контакт, начальная стадия окисления
Полный отказ потребителя	Сильное окисление, обрыв провода у клеммы
Оплавление пластика колодки	Плохой контакт → перегрев, КЗ

Устранение неполадок в цепи зажигания ВАЗ-2114

Проблемы с запуском двигателя, рывки при движении или повышенный расход топлива часто указывают на неисправности системы зажигания. Диагностику начинают с проверки наличия искры на свечах, используя специальный тестер или проверенный метод с выкрученной свечой, прижатой к массе двигателя.

Отсутствие искры требует последовательной проверки компонентов цепи. Обязательно проверьте состояние высоковольтных проводов – трещины или пробой изоляции проявляются в темноте как голубые разряды. Осмотрите крышку трамблера на предмет следов нагара, трещин или эрозии контактов.

Порядок диагностики элементов

Проверка катушки зажигания:
- Измерьте сопротивление первичной обмотки (0.4-0.5 Ом)
- Проверьте сопротивление вторичной обмотки (4.5-5.5 кОм)
Тестирование датчика Холла:
- Отсоедините штекер трамблера
- Замерьте напряжение между клеммами «+» и «−» при включенном зажигании (не менее 10 В)
Контроль коммутатора:
- Подайте +12В на вывод 1 разъема при включенном зажигании
- Проверьте наличие импульсов на выводе 3 при прокрутке стартером

При замене высоковольтных проводов соблюдайте порядок подключения по цилиндрам (1-3-4-2). Убедитесь, что контакты катушки и крышки трамблера не окислены – зачистите их мелкой наждачной бумагой при необходимости. После ремонта проверьте установку угла опережения зажигания стробоскопом.

Симптом	Вероятная причина	Метод проверки
Двигатель глохнет на прогреве	Неисправность коммутатора	Прогреть компонент феном, попытаться запустить
Пропуски зажигания на высоких оборотах	Пробой ВВ-проводов	Осмотр в темноте при работающем ДВС
Полное отсутствие искры	Обрыв цепи датчика Холла	Прозвонка проводки мультиметром

Поиск причины отказа фар и габаритных огней

Начинайте диагностику с проверки предохранителей F3 (20А) и F12 (7.5А) в монтажном блоке, отвечающих за цепи ближнего света и габаритов соответственно. Осмотрите плавкие вставки визуально или прозвоните тестером, уделяя внимание окислению контактов в гнёздах.

Далее убедитесь в наличии питания на контактах выключателя наружного освещения при включенном зажигании. Используйте мультиметр для замера напряжения на разъёме подрулевого переключателя (контакты 5 и 6 для габаритов, 1 и 2 для ближнего света). Отсутствие напряжения указывает на обрыв проводки до комбинации.

Поэтапная диагностика цепей

При исправных предохранителях и наличии питания на переключателе выполните:

Проверку массы кузова:
- Отсоедините разъёмы фар
- Прозвоните цепь "минуса" (чёрные провода) от ламп до точек крепления к кузову
Тест напряжения на фишках фар:
1. Включите зажигание и ближний свет
2. Измерьте напряжение между жёлто-коричневым проводом (фары) или коричневым (габариты) и массой авто
3. Норма: 11.5-13В. Отклонение указывает на обрыв или коррозию

Контроль реле света:

Контакт реле	Назначение	Норма напряжения
85	Управление (минус)	0В при включении
86	Управление (+)	12В при зажигании
30	Питание от АКБ	Постоянно 12В
87	Выход на фары	12В при срабатывании

Важно: при замене ламп всегда проверяйте цоколевку - перегоревшая нить накала часто замыкает контакты, вызывая короткое замыкание. Для габаритов дополнительно осмотрите контакты в патронах - пластиковые корпуса склонны к оплавлению.

Ремонт нерабочей цепи стеклоочистителей

Первым делом проверьте предохранитель F7 (20А) в монтажном блоке. Используйте мультиметр в режиме прозвонки или визуально оцените целостность нити накаливания. Если предохранитель исправен, переходите к диагностике реле стеклоочистителей К5 (основное реле) и К3 (реле прерывистого режима), расположенных в этом же блоке.

Убедитесь в наличии напряжения на контактах реле при включенном зажигании. Проверьте работоспособность моторчика стеклоочистителей, подав напрямую с АКБ "+" на красный провод и "-" на черный провод разъема двигателя. Если моторчик запустился – проблема в цепи управления.

Диагностика элементов цепи

Проверка подрулевого переключателя:
- Снимите пластиковый кожух рулевой колонки
- Отсоедините разъем переключателя стеклоочистителей
- Прозвоните тестером контакты при разных положениях рычага (соответствие схеме)
Анализ проводки:
- Осмотрите провода от монтажного блока к моторчику на предмет перетирания в районе гофры между кузовом и дверью
- Проверьте "массу" двигателя (черный провод на кузове возле гидрокорректоров фар)
Тест контактов реле:
- Вставьте заведомо исправное реле К5 (например, от поворотников)
- Измерьте напряжение на разъеме моторчика при включенных стеклоочистителях

Компонент	Расположение	Параметры проверки
Предохранитель F7	Монтажный блок	Целостность, 12V на обоих контактах
Реле К5	Слот №5 блока реле	Щелчок при включении, сопротивление катушки 70-80 Ом
Моторчик очистителей	Под капотом у стекла	Прямая подача 12V на красный/черный провода

При обнаружении обрыва проводов замените поврежденный участок с обязательной изоляцией термоусадкой. Если неисправен подрулевой переключатель – разберите его, очистите окисленные контакты спиртом или замените узел целиком.

Проверка и замена датчиков электронной системы управления

Основные датчики ЭСУД ВАЗ-2114 требуют систематической диагностики при появлении ошибок двигателя, плавающих оборотах или повышенном расходе топлива. Ключевыми элементами для проверки являются датчики положения коленчатого/распределительного валов, массового расхода воздуха, температуры охлаждающей жидкости и детонации. Для работы потребуется мультиметр, диагностический сканер (типа OBD-II) и набор отверток.

Перед заменой любого датчика выполните компьютерную диагностику для точного определения неисправного узла через коды ошибок (например, P0335 – неисправность ДПКВ). Обязательно снимите клемму аккумулятора и сверяйтесь со схемой расположения датчиков в моторном отсеке – их неправильная установка выведет систему из строя.

Алгоритм диагностики основных датчиков

Рассмотрим процедуру проверки критически важных сенсоров:

ДПКВ (коленвал):
- Измерьте сопротивление катушки мультиметром (500-700 Ом)
- Проверьте зазор между датчиком и шкивом (0.5-1.5 мм)
ДМРВ:
- Замерьте напряжение сигнального провода (1.01-1.02В при зажигании)
- Оцените показания в режиме реального времени через диагностический сканер
Датчик температуры:
- Проверьте сопротивление при 20°C (примерно 3.5 кОм)
- Погрузите чувствительный элемент в горячую воду – сопротивление должно снижаться

Важно: При замене датчиков используйте оригинальные запчасти или проверенные аналоги – дешевые копии часто дают некорректные показания.

Датчик	Код ошибки	Признаки неисправности
ДПРВ (распредвал)	P0340-0343	Затрудненный пуск, провалы мощности
Детонации	P0325-0328	Стук пальцев, потеря динамики
Кислорода (лямбда-зонд)	P0130-0134	Черный выхлоп, повышенный расход

После замены датчика очистите ошибки через диагностическое оборудование и проведите тестовую поездку. Контролируйте показания в реальном времени через мобильное приложение (например, Torque Pro) – это поможет убедиться в правильной работе нового элемента.

Исправление проблем с подсветкой приборной панели ВАЗ-2114

Проблемы с подсветкой панели приборов часто возникают из-за перегоревших ламп, неисправного реостата или повреждения проводки. Первым делом проверьте предохранитель F5 (7,5 А) в монтажном блоке салона – его выход из строя мгновенно обесточивает подсветку. Если предохранитель цел, переходите к диагностике остальных компонентов системы.

Для локализации неисправности потребуется демонтировать декоративную накладку рулевой колонки и кожух приборной панели. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ. После снятия комбинации приборов получите доступ к источникам света и управляющим элементам подсветки.

Пошаговая диагностика и ремонт

Выполните следующие действия для выявления причины:

Проверка ламп подсветки
Извлеките цоколи с лампами типа АМН12-1-1 (1,2 Вт) и визуально оцените целостность нитей накаливания. Замените все перегоревшие экземпляры.
Тестирование реостата
Отсоедините колодку проводов от регулятора яркости (расположен под рулем). Прозвоните мультиметром контакты при повороте колесика – сопротивление должно плавно изменяться от 0 до 2-3 Ом.
Контроль напряжения
Включите зажигание и замерьте напряжение на контакте "58" колодки приборной панели (синий провод с черной полосой). Отсутствие 12 В указывает на обрыв в цепи от реостата.

Распространенные проблемы и решения:

Симптом	Вероятная причина	Метод устранения
Подсветка отсутствует полностью	Перегорел F5, обрыв массы	Заменить предохранитель, проверить контакт GND на комбинации
Не регулируется яркость	Неисправен реостат, окисление контактов	Замена реостата, зачистка разъемов
Частичное погасание	Выгорание отдельных ламп	Поэтапная замена всех ламп подсветки

Важно: при установке новых ламп избегайте касания колбы пальцами – жировые следы сокращают срок службы. Для улучшения контакта обработайте разъемы приборной панели очистителем электрооборудования. Если после всех манипуляций подсветка не заработала, проверьте целостность проводов между монтажным блоком, реостатом и комбинацией приборов – особенно участки возле поворотного кронштейна руля.

Прозвонка массы кузова и двигателя

Плохой контакт массы двигателя с кузовом – частая причина нестабильной работы электрооборудования ВАЗ-2114. Признаки неисправности включают тусклый свет фар, плавающие обороты двигателя, некорректную работу датчиков или самопроизвольное срабатывание электронных компонентов. Проверку начинают при включенном минусовом проводе АКБ.

Для диагностики потребуется мультиметр в режиме вольтметра и контрольная лампа на 12В. Ключевые точки проверки: клемма «–» аккумулятора, штатное крепление массы двигателя (возле щитка передка), точки подключения массы к кузову в подкапотном пространстве и крепление генератора.

Порядок диагностики

Проверка напряжения утечки:

Подключите красный щуп мультиметра к «+» АКБ
Черный щуп поочередно прикладывайте к:
- Блоку цилиндров двигателя
- Кронштейну генератора
- Оголенным участкам кузова (дверные петли, крепление стартера)
Нормальное показание – не более 0.3В. Превышение указывает на пробой массы

Проверка целостности цепи:

Точка А	Точка Б	Норма
Кузов автомобиля	Кронштейн ГРМ	0 Ом
Клемма АКБ (–)	Болт крепления ГБЦ	0 Ом
Двигатель	Рама радиатора	0 Ом

Контрольная лампа: подключите один провод к «+» АКБ, вторым касайтесь проверяемых точек на двигателе. Устойчивое свечение лампы подтверждает надежное соединение. Мигание или отсутствие света – признак обрыва цепи.

Критические места: окисление контактов под болтами массы, разрушение проводов в гофре возле аккумулятора, коррозия площадок крепления на кузове. При обнаружении обрыва зачистите контактные поверхности до металла и восстановите соединение.

Устранение неисправности цепи стартера

Проблемы со стартером часто вызваны нарушением целостности электрической цепи. Основные симптомы: отсутствие реакции при повороте ключа зажигания, щелчки реле без запуска двигателя или полная тишина. Перед диагностикой убедитесь в исправности АКБ (напряжение не ниже 12В) и надежности контактов на ее клеммах.

Диагностику начинайте с проверки управления стартером. Включите зажигание и мультиметром измерьте напряжение на управляющем проводе (тонкий провод на втягивающем реле) при повороте ключа в положение "стартер". Отсутствие 12В указывает на неисправность:

Диагностика и ремонт

Цепь управления
- Проверьте предохранитель F7 (15А) в монтажном блоке
- Исправность контактов замка зажигания на участке "50"
- Целостность провода от замка до реле стартера (черный с красной полосой)
Силовая цепь
- Очистите контакты на силовом выводе втягивающего реле
- Прозвоните "плюсовой" кабель от АКБ до стартера
- Проверьте массу: корпус стартера → кузов (очистка точек крепления)
Проверка реле стартера
- Замените реле (расположено в монтажном блоке, маркировка К2)
- Убедитесь в контакте реле с "землей" (контакт 85)

При исправной цепи проверьте сам стартер: подайте 12В напрямую на управляющий контакт втягивающего реле. Отсутствие реакции подтверждает неисправность узла (износ щеток, заклинивание якоря, межвитковое замыкание). Для дальнейшего ремонта демонтируйте стартер с автомобиля.

Список источников

При подготовке материалов использовались официальные технические документы и практические рекомендации специалистов. Акцент сделан на проверенные данные, релевантные для самостоятельного ремонта.

Источники включают специализированную литературу, технические стандарты и экспертные обсуждения. Все материалы ориентированы на диагностику и устранение неполадок электропроводки.

Ключевые материалы

Официальное руководство по ремонту ВАЗ-2114 (издательство АвтоВАЗ)
Книга "Электрооборудование автомобилей ВАЗ 2108–2115" (И.П. Плехов)
Схемы электрооборудования из сервисного мануала Lada Samara 2
Технические бюллетени СТО АвтоВАЗ по типовым неисправностям
Архивы тематических форумов (Drive2.ru, VAZ-Club.ru)
Видеоинструкции канала "Автоэлектрика ВАЗ" на YouTube
Методичка "Диагностика бортовой сети" (НТЦ Автоэлектроники)
