Шиномонтажные станки для легковых и грузовых автомобилей

Статья обновлена: 18.08.2025

Шиномонтажное оборудование – критически важный элемент технического обслуживания любого автотранспорта. От его надежности, точности и производительности напрямую зависит безопасность на дорогах, срок службы шин и экономическая эффективность эксплуатации автопарков или сервисных центров.

Работа с колесами легковых и грузовых автомобилей предъявляет принципиально разные требования к станкам. Различия в массе колес, диаметрах дисков, давлении в шинах и допустимых усилиях демонтажа/монтажа диктуют необходимость специализированных решений для каждой категории транспорта.

Современные шиномонтажные станки предлагают широкий спектр возможностей: от базовых моделей для небольших СТО до высокопроизводительных автоматизированных комплексов для крупных шинных центров. Понимание их функционала, ключевых характеристик и различий помогает сделать оптимальный выбор для конкретных задач обслуживания автомобилей.

Ключевые отличия оборудования для легковых и грузовых шин

Оборудование для грузовых шин проектируется с учетом значительной массы колес (до 150 кг и более) и высокого давления (8-12 атмосфер). Мощность двигателей станков превышает 4 кВт, а конструкции усилены стальными балками и армированными компонентами для работы с ободами диаметром 20-60 дюймов.

Для легковых автомобилей станки компактнее (вес до 200 кг) и рассчитаны на давление до 3.5 атмосфер. Диаметр обрабатываемых ободов не превышает 24 дюймов, а мощность двигателей составляет 0.5-1.5 кВт. Ключевое внимание уделяется точности балансировки и скорости операций.

Технические параметры

Критерий	Легковые шины	Грузовые шины
Мощность привода	0.5-1.5 кВт	4-10 кВт
Диаметр обода	12-24 дюйма	20-60 дюймов
Монтажное усилие	До 2000 Н	Свыше 5000 Н
Тип фиксации колеса	Пневматические зажимы	Гидравлические траверсы

Эксплуатационные особенности: Для грузовых моделей обязательны системы защиты от разрыва бортов, усиленные демонтажные рычаги и съемные сегменты стола. Легковое оборудование чаще оснащается автоматическими камерами для центровки и цифровыми балансировочными стендами.

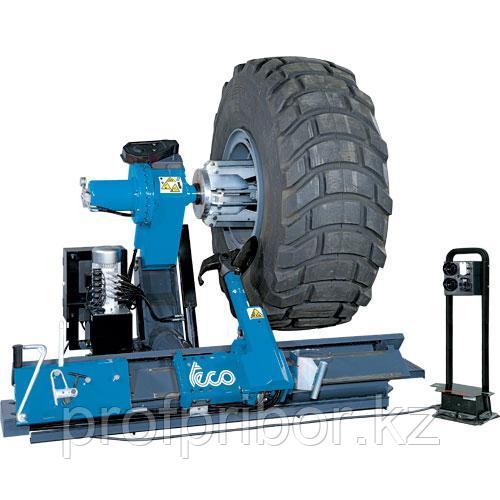

Конструктивные особенности стоек для разбортировки грузовых колес

Стойки для разбортировки грузовых колес отличаются от моделей для легковых авто повышенной прочностью и массивностью конструкции. Это обусловлено значительной массой грузовых шин и дисков, достигающей сотен килограммов, а также необходимостью выдерживать высокие ударные нагрузки при демонтаже жестких бортов.

Основой служит усиленная станина из толстостенного металлопроката (часто швеллер или двутавр), обеспечивающая устойчивость и минимизирующая вибрации. К станине жестко крепится вертикальная стойка с механизмом фиксации колеса, рассчитанная на работу с увеличенными диаметрами (до 24" и более) и шириной профиля.

Ключевые элементы и их характеристики

Силовой узел включает:

Мощный гидравлический или пневмогидравлический цилиндр – создает необходимое усилие (от 10 тонн и выше) для отрыва борта от диска.
Усиленная монтажная головка (лапа) – изготавливается из высокопрочной инструментальной стали, имеет увеличенную площадь контакта и профиль, адаптированный под крупногабаритные борта.
Широкое опорное основание с анкерными отверстиями – гарантирует надежную фиксацию станка к полу цеха.

Система фиксации колеса:

Массивные зажимные кулачки или конусы – удерживают диск грузового колеса (включая бездисковые варианты) без деформации.
Поворотный рычаг с удлиненным плечом – облегчает позиционирование тяжелого колеса благодаря механическому преимуществу.
Регулируемые упоры и страховочные пальцы – предотвращают соскальзывание и обеспечивают безопасность оператора.

Параметр	Особенность для грузовых стоек
Рабочее усилие	Минимум 7-10 тонн (против 2-5 тонн у легковых)
Диаметр обслуживания	До 24"-63" (зависит от модели)
Высота подъема лапы	Увеличена для работы с высокопрофильными шинами
Тип привода	Преимущественно гидравлика или пневмогидравлика

Защитные элементы включают армированные кожухи на шлангах высокого давления, противоосколочные щитки вокруг зоны демонтажа и дублирующие системы блокировки. Эргономика учитывает необходимость работы с тяжелыми объектами: предусмотрены подкатные тележки, ножные педали управления и низкий центр тяжести станка.

Выбор мощности привода для работы с разными диаметрами колес

Мощность привода шиномонтажного станка прямо влияет на его способность обрабатывать колеса различных размеров. Для легковых автомобилей с диаметром дисков 13-20 дюймов обычно достаточно электродвигателя мощностью 0,75-1,5 кВт. Этой энергии хватает для демонтажа/монтажа покрышек без деформации дисков, учитывая меньший вес компонентов и сопротивление резины.

Грузовые колеса (диаметром 22.5-24.5 дюймов) требуют существенно более мощных приводов – от 2,2 до 4 кВт. Массивные скаты создают высокое трение о монтажную головку, а жесткость многослойных грузовых шин увеличивает усилие, необходимое для разбортировки. Недостаток мощности приведет к проскальзыванию привода или заклиниванию колеса на вращающемся конусе.

Ключевые факторы выбора

При подборе мощности учитывайте:

Максимальный диаметр обслуживаемых колес: каждое увеличение размера на 2 дюйма требует запаса по мощности 15-20%
Тип шин: RunFlat, грязевая резина или армированные боковины повышают необходимую мощность на 25-40%
Интенсивность работы: для 10+ колес в смену нужен запас мощности 15% для предотвращения перегрева

Примерные параметры для разных типов колес:

Тип колеса	Диапазон диаметров (дюймы)	Рекомендуемая мощность (кВт)	Крутящий момент (Нм)
Легковые	13-18	0.75-1.2	60-100
Внедорожные/LT	16-22	1.5-2.2	120-180
Грузовые	20-24.5	2.2-4.0	200-350

Обязательно проверяйте пиковую нагрузку двигателя при старте – момент инерции крупногабаритного колеса требует двукратного превышения номинальной мощности в первые секунды работы. Использование частотных преобразователей помогает снизить пусковые нагрузки и плавно регулировать скорость вращения.

Рабочие приспособления: адаптеры и насадки для разных видов покрышек

Адаптеры и насадки служат для точной фиксации колеса на шиномонтажном станке и предотвращения повреждений диска или покрышки. Они компенсируют различия в геометрии дисков (посадочный диаметр, форма хаба, количество крепежных отверстий) и адаптируют оборудование под специфику шин – от легких бескамерных до усиленных грузовых с многослойным кордом.

Комплектация станка универсальными и специализированными приспособлениями напрямую влияет на скорость работы, качество монтажа и безопасность оператора. Отсутствие корректного адаптера для конкретного типа колеса делает невозможным его правильную центровку, что приводит к срыву покрышки с монтажной головки или деформации бортового кольца.

Ключевые типы приспособлений и их функции

Тип приспособления	Применение	Особенности
Центрирующие конусы	Фиксация колеса по центральному отверстию диска	Сменные наборы для диаметров 50-300 мм; пластиковые/алюминиевые для легковых, стальные усиленные – для грузовых дисков
Планшайбы с регулируемыми лапами	Крепление колес без центрального отверстия (например, грузовики)	Телескопические лапы с резьбовым зажимом; выдерживают вес до 150 кг
Монтажные головки	Демонтаж/монтаж бортов покрышки	Пластиковые – для легкосплавных дисков, металлические с тефлоновым напылением – для стальных грузовых
Протекторные адаптеры	Защита боковины при работе с низкопрофильными шинами	Резиновые ролики или съемные пластины; предотвращают царапины от инструмента
Адаптеры для RunFlat и шин с герметиком	Монтаж жестких покрышек с усиленными бортами	Укороченные металлические насадки с клиновидным профилем; повышенное усилие зажима

Для работы с двухскатными колесами грузовиков применяют удлинители втулок и специальные конусы с двойным упором, исключающие перекос оси. При монтаже широкопрофильных внедорожных шин обязательны распорные кольца, удерживающие борта от самопроизвольного соскакивания с диска. Важно: износ резиновых элементов адаптеров (амортизаторов, прокладок) требует регулярной замены – люфт приводит к биению колеса на стенде.

Ограничения по размеру колес для стандартных шиномонтажных станков

Стандартные шиномонтажные станки рассчитаны на работу с колесами легковых автомобилей и легких коммерческих ТС. Основные лимиты касаются диаметра обода, ширины профиля и общей массы колеса. Превышение этих параметров делает невозможным корректную установку или демонтаж покрышки из-за несоответствия габаритов крепежных элементов и силовых узлов оборудования.

Типичные технические ограничения для большинства универсальных моделей включают максимальный диаметр обода 22 дюйма и ширину профиля до 12 дюймов. Работа с низкопрофильными шинами (особенно с индексом высоты профиля ниже 35) требует дополнительных адаптеров из-за риска повреждения бортов и дисков.

Ключевые параметры ограничений

Диаметр обода: 10-22 дюйма (для премиальных моделей до 24 дюймов)
Ширина профиля: 4-12 дюймов
Максимальная масса колеса: 60-80 кг

Тип ТС	Проблемные размеры	Риски при использовании
Внедорожники/пикапы	Шины LT295/70R17+	Деформация креплений, срыв борта
Микроавтобусы	Обода 6.5J×16 и шире	Недостаточный ход прижимных рычагов

Важно: Давление бортовых зажимов стандартных станков не рассчитано на жесткие боковины грузовых покрышек. Попытки монтажа двускатных колес или шин с маркировкой LT (Light Truck) часто приводят к поломке вращающего узла.

Правила эксплуатации оборудования для предотвращения повреждения дисков

Перед началом работ всегда визуально осматривайте диск на предмет трещин, деформаций, глубокой коррозии или предыдущих ремонтов. Убедитесь, что диск соответствует техническим параметрам шиномонтажного станка (диаметр, ширина, вылет). Очистите посадочные полки диска и зону бортовых закраин от грязи, камней и остатков старой резины металлической щеткой или специализированным скребком.

Тщательно подбирайте конусные переходники, монтажные и демонтажные головки, точно соответствующие типу и размеру диска (стальной, легкосплавный, безельный, с фланцем). Никогда не используйте изношенные или деформированные оснастку и адаптеры. Надежно зафиксируйте диск на вращающемся столе станка с помощью правильного конуса и зажимного устройства, исключая перекосы и люфты.

Ключевые операции при монтаже/демонтаже

Монтаж:

Обильно наносите смазку только на борта шины и посадочные полки диска перед посадкой. Не допускайте попадания смазки на торец диска или тормозные поверхности.
Установите монтажную головку в положение, минимизирующее контакт с диском (обычно на 1-2 мм выше закраины). На легкосплавных дисках используйте пластиковые или латунные защитные накладки на головку.
Подачу монтажной лопатки под борт шины осуществляйте плавно, без ударов, контролируя зазор между лопаткой и диском.

Демонтаж:

Полностью стравите давление в шине перед началом демонтажа.
Прижимной ролик (тюльпан) настраивайте так, чтобы он фиксировал шину строго напротив зоны демонтажа, не касаясь диска.
Позиционируйте демонтажную головку под углом, обеспечивающим скольжение по борту шины, а не по диску. Избегайте приложения силы к закраине диска.

Балансировка:

Этап	Действие	Контроль повреждений
Установка диска	Центровать диск на валу балансировочного станка с помощью точных конусных адаптеров	Проверить отсутствие биения диска при вращении
Крепление	Затягивать гайку крепления диска с усилием, рекомендованным производителем станка	Исключить деформацию диска от чрезмерной затяжки
Навеска грузов	Использовать пластиковые молотки или клещи для установки грузов	Не наносить удары металлическим инструментом по кромке диска

Соблюдайте скоростные режимы вращения стола при монтаже, демонтаже и балансировке, особенно для легкосплавных дисков. Немедленно останавливайте операцию при появлении посторонних звуков (скрежет, удары) или вибрации. Регулярно калибруйте и обслуживайте шиномонтажное оборудование согласно регламенту производителя.

Список источников

При подготовке статьи использовались специализированные технические публикации, нормативная документация и отраслевые аналитические материалы. Акцент сделан на источники, содержащие актуальные данные о конструктивных особенностях, классификации и эксплуатационных требованиях к шиномонтажному оборудованию.

Критериями отбора источников выступали экспертная достоверность, соответствие современным технологическим стандартам и практическая применимость информации для профессиональной аудитории. Особое внимание уделено различиям в технических решениях для легкового и грузового транспорта.

Технические каталоги производителей шиномонтажного оборудования (Hunter, Bosch Automotive Service Solutions, Corghi)
ГОСТ Р 52254-2017 "Оборудование для автосервиса. Требования безопасности"
Монографии по обслуживанию коммерческого транспорта (разделы по спецоборудованию)
Протоколы испытаний шиномонтажных стендов в сертификационных центрах
Аналитические отчеты отраслевых выставок Automechanika и SIA
Инструкции по эксплуатации 3-осевых станков для грузовых шин
Сравнительные обзоры функционала автоматических и полуавтоматических моделей
