Шноркель – обязательный элемент подготовки внедорожника, представляющий собой специальную трубу для забора воздуха двигателем. Его ключевая задача – обеспечить мотор чистым воздухом при преодолении глубоких водных преград, песчаных бурь или запыленных дорог.

Установка шноркеля существенно повышает проходимость автомобиля и защищает двигатель от гидроудара. Многие автовладельцы предпочитают монтировать его самостоятельно, что требует понимания конструкции, точной разметки и аккуратной врезки в воздуховод.

Данная статья подробно объясняет принцип работы шноркеля и дает пошаговое руководство для его самостоятельной установки на автомобиль.

Конструкция: из чего состоит шноркель

Шноркель представляет собой инженерно продуманную систему, обеспечивающую подачу чистого воздуха в двигатель при преодолении водных преград или запылённых участков. Его конструкция исключает простую прямую трубу – каждый элемент выполняет специфическую функцию для эффективной и безопасной работы.

Стандартный шноркель включает несколько ключевых компонентов, соединённых в единую герметичную систему. Основными частями являются воздухозаборник, колено (переходник), основная труба и комплект креплений.

Детализация элементов

• Воздухозаборник (головка): Верхняя часть системы, определяющая её эффективность. Имеет форму "грибка", "циклона" или "гусака" для:
  • Защиты от прямого попадания воды и снега
  • Использования инерции потока для отделения капель влаги
  • Улавливания воздуха с наименьшим содержанием пыли
• Колено (поворотный адаптер): Изогнутый элемент, соединяющий воздухозаборник с основной трубой. Обеспечивает:
  • Плавное изменение направления воздушного потока
  • Дополнительную защиту от заливания воды при резких манёврах
• Основная труба (воздуховод): Вертикальная секция, монтируемая вдоль стойки лобового стекла или крыла. Изготавливается из:
  • Пластика (ABS, полипропилен) – лёгкость, коррозионная стойкость
  • Нержавеющей стали – повышенная прочность
• Комплект креплений: Включает:
  • Кронштейны с резиновыми прокладками для фиксации к кузову
  • Хомуты и болты для соединения секций
  • Герметик/уплотнители для стыков
• Штуцер подключения к воздушному фильтру: Нижняя часть системы, врезаемая в штатный воздуховод или короб воздушного фильтра. Содержит фланец с уплотнительной резинкой.

Компонент	Материалы	Ключевая функция
Воздухозаборник	Пластик, металл	Забор воздуха, сепарация влаги/пыли
Основная труба	Пластик, нерж. сталь	Транспортировка воздуха, защита от механич. повреждений
Крепёж	Сталь, алюминий, резина	Жёсткая фиксация, виброизоляция

Преимущества установки для бездорожья

Главная задача шноркеля на бездорожье – защита двигателя от гидроудара при преодолении водных преград. Воздухозаборник, вынесенный на уровень крыши, исключает попадание воды в цилиндры даже при погружении автомобиля по капот. Это критически важно при форсировании рек, болот или глубоких луж, где стандартный воздухозаборник уязвим.

Дополнительно шноркель обеспечивает подачу холодного чистого воздуха из верхних слоёв атмосферы. На раскисших грунтовых дорогах и в пыльных условиях это снижает нагрузку на воздушный фильтр, предотвращает быстрое загрязнение и сохраняет стабильную мощность мотора при длительных нагрузках.

Ключевые выгоды:

• Защита от гидроудара – преодоление бродов глубиной до уровня окон
• Чистый воздух – забор пыли снижается на 90% благодаря высоте и "циклонному" эффекту
• Улучшенное охлаждение – температура входящего воздуха на 10-15°C ниже, чем у радиатора
• Защита фильтра – от песка, грязи и мелкого мусора при движении в колонне
• Повышенный клиренс – отсутствие риска повредить штатный воздухозаборник на кочках

Влияние шноркеля на забор чистого воздуха

Стандартный воздухозаборник двигателя расположен в подкапотном пространстве, где воздушный поток насыщен пылью, грязью, выхлопными газами и горячими испарениями от двигателя. Особенно критично это проявляется при движении по бездорожью, в колоннах или в условиях сильной запыленности – основной поток загрязнений поднимается колесами и концентрируется именно на уровне капота.

Шноркель принципиально меняет точку забора, перенося ее на уровень крыши автомобиля. В этой зоне воздух существенно чище: пылевое облако остается ниже, горячие потоки от двигателя и асфальта рассеиваются, а риск захвата брызг воды или снега минимизируется. Это обеспечивает подачу более плотного, холодного и отфильтрованного воздуха к двигателю.

Ключевые аспекты улучшения качества воздуха

• Снижение концентрации абразивов: Воздух на высоте крыши содержит на 60-80% меньше пыли и песка по сравнению с уровнем колес, уменьшая износ цилиндро-поршневой группы.
• Температурный режим: Забор холодного воздуха (вместо нагретого в подкапотном пространстве) повышает плотность кислорода, что улучшает эффективность сгорания топлива.
• Водозащита: Гофрированная конструкция и верхний «грибок» отсекают брызги и капли дождя, а при правильной установке позволяют преодолевать глубокие водные препятствия без гидроудара.
• Дополнительная фильтрация: Многие модели оснащены предфильтрами (циклонного типа или с водоотделителями), которые задерживают влагу и крупные частицы до основного воздушного фильтра.

Параметр	Стандартный забор	Забор через шноркель
Температура воздуха	На 20-40°C выше окружающей	Близка к температуре окружающей среды
Запыленность	Высокая (особенно на бездорожье)	Минимальная
Риск гидроудара	Критический при глубине воды > 50 см	Исключен при правильной герметизации

Мифы и правда о шноркеле

Шноркель часто окружён заблуждениями, которые мешают объективно оценить его полезность. Многие водители либо переоценивают его возможности, либо полностью отвергают необходимость установки, основываясь на распространённых мифах. Разберём ключевые утверждения, чтобы отделить вымысел от реальности.

Правильное понимание функционала устройства критично для внедорожников и автомобилей, эксплуатируемых в сложных условиях. Некорректные ожидания приводят к разочарованию или необоснованным рискам при преодолении водных препятствий. Анализ фактов поможет принять взвешенное решение об установке.

Распространённые заблуждения и реальность

Миф 1: "Шноркель защищает двигатель при полном погружении под воду".

Правда: Устройство лишь поднимает точку забора воздуха выше стандартного уровня (обычно до уровня крыши), снижая риск гидроудара. Однако герметичность систем автомобиля (раздатка, мосты, электроника) остаётся слабым звеном. Глубина преодоления зависит от модели авто и дополнительной подготовки.

Миф 2: "После установки двигатель 'дышит' лучше, что увеличивает мощность".

Правда: В обычных условиях шноркель может создавать небольшое сопротивление потоку воздуха. Прирост мощности возможен лишь на высоких скоростях в очень запылённой среде, где штатный воздухозаборник забивается. Основное преимущество – фильтрация чистого воздуха над пылью.

Миф 3: "Самостоятельная установка проста и не требует герметизации".

Правда: Критически важна точная подгонка всех соединений. Даже небольшая щель приведёт к подсосу нефильтрованного воздуха, грязи и воды. Обязательна проверка герметичности мыльным раствором под давлением после монтажа.

Миф	Реальность	Риски при игнорировании
"Любой шноркель подходит для глубокой воды"	Требуется "сухой" тип с клапаном и гидрозатвором	Затопление двигателя через воздуховод
"Достаточно только внешнего кожуха"	Необходим полный комплект с патрубками и уплотнителями	Разрушение гофры вентиляции, подсос пыли

Важные технические нюансы:

• Гидрозатвор в "сухих" моделях не даёт воде стекать в двигатель при остановке в луже, но требует регулярной очистки от грязи.
• Установка в штатное отверстие кузова часто ослабляет жёсткость конструкции. Требуется усиление металлической пластиной.
• Ветронаправленные "гусаки" снижают попадание дождя, но в снегопад их козырек быстро обмерзает.

Заключительный совет: Шноркель – специализированное решение для пыльных трасс, бродов до 80 см и экстремального бездорожья. В городских условиях его польза сомнительна, а риски повреждения при парковке возрастают. Всегда сверяйтесь с руководством по эксплуатации авто касательно предельных нагрузок.

Головка шноркеля – это завершающий элемент воздухозаборной системы, напрямую влияющий на качество фильтрации и защиту двигателя. Её конструкция определяет эффективность отсева воды, пыли и грязи при сохранении стабильного воздушного потока.

Среди разнообразия моделей выделяются два принципиально разных типа: "губка" (пористый фильтр) и "циклон" (инерционный сепаратор). Они кардинально отличаются по принципу работы, обслуживанию и сфере применения, что требует внимательного изучения перед выбором.

Разновидности головок: "губка" и "циклон"

Конструктивные особенности головок определяют их поведение в экстремальных условиях:

Критерий	"Губка" (пористый фильтр)	"Циклон" (инерционный сепаратор)
Принцип работы	Воздух проходит через слой синтетического поролона, который механически задерживает капли воды и частицы грязи	Воздушный поток закручивается в спираль внутри камеры; центробежная сила отбрасывает воду/грязь к стенкам, откуда они выводятся через дренажные отверстия
Защита от воды	Эффективна при кратковременном погружении; при длительном контакте поролон намокает и теряет пропускную способность	Превосходная: отсекает до 98% воды даже в ливень или при постоянном обливании; не боится полного погружения
Защита от пыли	Высокая на начальном этапе; требует частой очистки в пыльных условиях (песок забивает поры)	Отличная: крупные частицы отсеиваются инерцией; часто дополняется предфильтром для мелкой пыли
Обслуживание	Регулярная промывка поролона (каждые 500-1000 км), замена при износе; быстрое загрязнение в грязи	Минимальное: очистка дренажных каналов 1-2 раза в сезон; моющийся предфильтр (если установлен)
Аэродинамика	Создает сопротивление при загрязнении; возможна потеря мощности на высоких оборотах	Поток почти не ограничен; стабильная производительность в любых условиях

Ключевые рекомендации по выбору: "Губка" подходит для редких выездов по лужам и умеренного бездорожья благодаря низкой цене. "Циклон" незаменим для экстремальных маршрутов с глубокими переправами, пустынями или длительной эксплуатации в дождливом климате, несмотря на более высокую стоимость. Комбинированные решения (циклон + съемный предфильтр-губка) обеспечивают максимальную защиту в сложных условиях.

Выбор материала: пластик vs металл

Пластиковые шноркели изготавливаются из ударопрочных полимеров (чаще ABS-пластика), отличаются малой массой и абсолютной устойчивостью к коррозии. Они не требуют дополнительной обработки, сохраняют форму при перепадах температур и обычно дешевле металлических аналогов. Однако при сильных механических нагрузках (удары ветками, падение камней) пластик может треснуть.

Металлические варианты (обычно алюминий или нержавеющая сталь) выигрывают в прочности и износостойкости – они без последствий переносят контакты с препятствиями на бездорожье. Такие шноркели долговечны, но тяжелее пластиковых, требуют антикоррозийного покрытия (особенно сварные швы), а стоимость их заметно выше. Алюминиевые модели дополнительно подвержены деформации при сильных точечных ударах.

Критерии сравнения

Параметр	Пластик	Металл
Вес	Легкий (не нагружает крепления)	Тяжелый (требует усиленного монтажа)
Прочность	Умеренная (риск трещин)	Высокая (устойчив к деформациям)
Коррозия	Не подвержен	Требует защиты (кроме нержавейки)
Цена	Низкая (от 3 000 руб.)	Высокая (от 8 000 руб.)

Рекомендации по выбору:

• Пластик: для умеренного бездорожья, бюджетных проектов, легких авто
• Металл: для экстремальных условий, частых ударов по корпусу, тяжелых внедорожников

Подбор модели под конкретный автомобиль

Ключевым этапом является выбор шноркеля, разработанного специально для вашей модели авто. Универсальные варианты часто требуют сложных доработок кузова и не гарантируют герметичность соединений, что критично для защиты двигателя от воды. Несовместимость может привести к повреждению крыла, неправильному углу забора воздуха или конфликту с элементами подкапотного пространства.

Обязательно проверяйте совместимость по VIN-коду или техническим параметрам: марка, модель, год выпуска, тип двигателя (бензин/дизель) и модификация кузова. Производители (Safari, ARB, Ironman) выпускают линейки под конкретные автомобили – например, отдельно для Toyota Land Cruiser 200 и 150, или для внедорожников УАЗ «Патриот» и «Хантер».

Критерии выбора

• Конструкция креплений: форма кронштейнов должна точно повторять геометрию стойки лобового стекла и крыла.
• Диаметр воздуховода: должен соответствовать сечению штатного патрубка воздухозаборника (например, 76 мм для Mitsubishi Pajero Sport).
• Тип головки: циклонная (для пыли) или прямой слот (для воды), в зависимости от преобладающих условий эксплуатации.
• Материал: термостойкий пластик (для легких условий) или армированный полиэтилен (для экстремальных нагрузок).

Пример авто	Рекомендуемые модели	Особенности
Nissan Patrol Y62	Safari SS86HF	Глубокая посадка в крыло, усиленные хомуты
Lada 4x4	Bars 4x4 УЛИК	Короткий канал, адаптация под левый руль
Jeep Wrangler JK	ARB 5100000	Обход крепления антенны, heat-shield защита

1. Изучите техническую документацию авто: расположение воздушного фильтра, точки выхода штатного воздуховода через крыло.
2. Сравните геометрию посадочной зоны: на специализированных форумах часто публикуют шаблоны для примерки.
3. Убедитесь в наличии сертификатов EMC (электромагнитная совместимость) – это исключит помехи в работе датчиков.

Важно: Для дизельных моторов с турбиной выбирайте модели с усиленной конструкцией канала – повышенное давление воздуха требует жестких стенок. При самостоятельной установке на электрооборудованные авто (гибриды/электромобили) обязательна консультация с дилером – высокое расположение шноркеля может нарушить работу сенсоров.

Расчетный размер воздухозаборника

Определение оптимального диаметра входного отверстия шноркеля критически влияет на эффективность подачи воздуха. Слишком малый размер создаст сопротивление потоку, "душа" двигатель на высоких оборотах и увеличивая расход топлива. Чрезмерно большой диаметр не даст прироста производительности, но усложнит монтаж и повысит риск гидроудара при заборе воды.

Для расчета используется зависимость между объемом двигателя, максимальными оборотами и требуемым воздушным потоком. Базовой формулой служит: D = 1000 * √(V * n / 30000), где D – диаметр в мм, V – рабочий объем в литрах, n – максимальные обороты коленвала в тыс. об/мин. Полученное значение является минимально допустимым – рекомендуется увеличивать результат на 10-15% для компенсации потерь в воздушном тракте.

Факторы коррекции расчетов

Уточните результат с учетом особенностей эксплуатации:

• Турбированные двигатели: умножайте базовый диаметр на коэффициент 1.3-1.5
• Грязевые фильтры: добавьте 20% к сечению при использовании поролоновых префильтров
• Изгибы магистрали: каждый крутой изгиб трубы требует увеличения диаметра на 7-10%

Пример расчета для 2.5-литрового дизеля (4000 об/мин):

Базовый D = 1000 * √(2.5 * 4 / 30000) ≈ 58 мм

С учетом запаса: 58 * 1.15 = 67 мм

Ближайший стандартный размер – 70 мм.

Объем двигателя (л)	Обороты (тыс.)	Мин. диаметр (мм)	Рекомендуемый (мм)
1.6	6.5	52	60
2.0	5.5	50	58
3.0	4.5	58	68

Важно! Для V-образных моторов расчет ведется по суммарному объему, но при раздельных впускных магистралях допустимо использование двух шноркелей уменьшенного диаметра. Проверяйте соответствие сечения гофры воздуховода от шноркеля до фильтра – сужения недопустимы!

Необходимые инструменты для монтажа

Правильный подбор инструментов напрямую влияет на скорость, качество установки и минимизацию риска повреждения элементов кузова или самого шноркеля. Отсутствие ключевых приспособлений может сделать процесс монтажа невозможным или крайне затруднительным.

Базовый комплект включает универсальные инструменты, но ряд операций требует специализированного оборудования для точной подгонки и герметизации. Подготовьте все необходимое заранее, чтобы не прерывать работу на этапе фиксации воздухозаборника.

Основной набор

• Электродрель или шуруповерт – для сверления отверстий в крыле/стойке
• Набор свёрл по металлу – диаметры 3-4 мм (под крепёж) и 30-100 мм (основное отверстие под трубу)
• Коронка по металлу – размер соответствует диаметру трубы шноркеля
• Набор рожковых/накидных ключей – для затяжки болтов и гаек
• Отвёртки крестовые и шлицевые – для демонтажа элементов облицовки

Вспомогательные материалы и инструменты

• Герметик автомобильный (термостойкий) – обработка стыков и мест крепления
• Спирт/обезжириватель – очистка поверхностей перед герметизацией
• Маркер/мелок – разметка точек сверления
• Рулетка/линейка – точное позиционирование элементов
• Защитные очки и перчатки – безопасность при сверлении
• Плоскогубцы/клещи – фиксация мелких деталей

Демонтаж штатного воздуховода

Демонтаж штатного воздуховода – обязательный этап перед установкой шноркеля. Штатная конструкция мешает корректному монтажу нового воздухозаборника и создает помехи в подкапотном пространстве. Необходимо полностью удалить заводской патрубок от решетки радиатора до корпуса воздушного фильтра.

Подготовьте инструменты: крестовую и плоскую отвертки, набор ключей или головок (чаще нужны на 8, 10, 13 мм), пассатижи и нож для резки пластика. Обязательно отсоедините минусовую клемму аккумулятора и дождитесь остывания двигателя. Работайте в хорошо освещенном месте.

Пошаговый процесс демонтажа

1. Снимите верхнюю крышку корпуса воздушного фильтра, открутив крепежные винты или отщелкнув клипсы.
2. Ослабьте хомуты крепления штатного воздуховода:
   • Со стороны корпуса воздушного фильтра
   • В месте соединения с резонатором (если предусмотрен конструкцией)
   • У основания воздухозаборника за решеткой радиатора
3. Отсоедините датчики (например, ДМРВ – датчик массового расхода воздуха), аккуратно разжав фиксаторы разъемов.
4. Извлеките воздуховод из моторного отсека, потянув его вверх и вперед. При сопротивлении проверьте скрытые крепления или пластиковые защелки.
5. Удалите резиновые уплотнители и кронштейны, оставшиеся на кузове. Зачистите точки крепления от грязи металлической щеткой.

Критические моменты: Не применяйте излишнюю силу при отсоединении пластиковых элементов – хрупкий материал может треснуть. Запомните расположение датчиков и разъемов – их придется подключить к новому шноркелю. Загерметизируйте отверстия в кузове от штатных креплений, если они не будут использоваться.

Тип крепления	Инструмент для демонтажа	Особенности
Винты/болты	Ключ-головка или торкс	Проверьте наличие скрытых креплений под резиновыми заглушками
Пластиковые клипсы	Плоская отвертка или съемник	Поддевайте аккуратно, чтобы не сломать «усы» фиксаторов
Резиновые втулки	Пассатижи	Смажьте мыльным раствором для легкого снятия

Важно: После извлечения воздуховода сразу закройте отверстие в корпусе фильтра чистой ветошью – это предотвратит попадание мусора в двигатель до установки шноркеля. Сохраните штатные хомуты – они могут пригодиться для монтажа нового оборудования.

Подготовка места установки на крыле

Тщательно очистите внешнюю и внутреннюю поверхности крыла в зоне монтажа от грязи, антикора или заводского покрытия. Используйте обезжириватель для финальной обработки металла, чтобы обеспечить максимальное сцепление герметика.

Приложите шаблон (обычно входит в комплект) к крылу, совместив его с технологическими отверстиями и контуром арки. Убедитесь, что патрубок шноркеля не задевает элементы подкапотного пространства при закрытом капоте – для проверки временно зафиксируйте основную часть малярным скотчем.

Ключевые этапы разметки и сверления

1. Пометьте через шаблон:
   • Центры крепежных отверстий
   • Контур основного технологического отверстия для воздуховода
2. Просверлите отверстия под болты сверлом на 1 мм меньше диаметра резьбы крепежа
3. Вырежьте основное посадочное отверстие:
   • Коронкой по металлу (Ø 70-80 мм в зависимости от модели)
   • Или отрезным диском с последующей шлифовкой заусенцев

Важно: Немедленно обработайте все срезы антикоррозийным грунтом. На внутренней стороне крыла установите резиновый уплотнитель из комплекта, совместив его с отверстиями.

Разметка точек крепления к стойке

Тщательно очистите поверхность стойки лобового стекла от грязи, влаги и остатков антикора. Используйте обезжириватель для полного удаления следов масла и технических жидкостей. Качество подготовки поверхности напрямую влияет на точность разметки.

Приложите монтажный кронштейн шноркеля к стойке в проектное положение. Контролируйте вертикальность установки строительным уровнем и соблюдение зазоров относительно кузовных элементов. Фиксируйте кронштейн малярным скотчем для предотвращения сдвига.

1. Через технологические отверстия в кронштейне маркером или кернером нанесите метки на стойку
2. Дополнительно отметьте центр каждого отверстия ударом керна – это предотвратит соскальзывание сверла
3. Снимите кронштейн и визуально убедитесь в симметричности расположения меток с обеих сторон стойки
4. Проверьте совпадение расстояний между точками сверления с отверстиями кронштейна штангенциркулем

Критично: перекос даже на 2-3 мм вызовет напряжение конструкции и деформацию уплотнителей. При малейших сомнениях повторите разметку. Используйте только остро заточенный керн – размытые метки гарантированно приведут к ошибке сверления.

Техника сверления отверстий в кузове

Определите точное место сверления по шаблону или разметке, учитывая расположение элементов под капотом. Очистите поверхность кузова от грязи и антикора до металла, обезжирьте растворителем. Зафиксируйте разметочный шаблон малярным скотчем, проверьте позицию с двух сторон кузова.

Начните с пилотного отверстия диаметром 3-4 мм, используя кернер для предотвращения соскальзывания сверла. Увеличивайте диаметр ступенчато: сначала 8-10 мм, затем финальный размер (обычно 60-80 мм). При работе с криволинейными поверхностями применяйте деревянный кондуктор для перпендикулярного входа сверла.

Ключевые правила безопасности

• Скорость сверления: 800-1200 об/мин для стали, 1500-2000 об/мин для алюминия
• Охлаждение: поливка водой или специальной эмульсией каждые 15 секунд
• Защита: очки, перчатки, респиратор от металлической стружки

Диаметр отверстия	Рекомендуемая последовательность сверл	Тип коронки
60-80 мм	3мм → 8мм → 12мм → коронка	Биметаллическая с твердосплавными зубьями
30-40 мм	3мм → 10мм → коронка	С алмазным напылением

После сверления немедленно обработайте кромки антикоррозийным грунтом. Удалите металлическую стружку из скрытых полостей пылесосом и магнитным сборщиком. При установке шноркеля используйте резиновые уплотнители и силиконовый герметик для гидроизоляции стыков.

Обработка кромок антикоррозийным составом

Свежие срезы металла после вырезания отверстия под шноркель мгновенно подвергаются окислению. Без защиты влага, дорожные реагенты и грязь провоцируют очаговую коррозию, которая за 1-2 сезона распространяется под лакокрасочное покрытие кузова. Обработка кромок – критически важный этап, напрямую влияющий на долговечность конструкции.

Тщательно удалите металлическую стружку и пыль щеткой, затем обезжирьте периметр отверстия уайт-спиритом или антисиликоном. Просушите поверхность сжатым воздухом или безворсовой салфеткой – состав наносится только на чистый сухой металл. Работу проводите в проветриваемом помещении при температуре +5°C и выше.

Технология нанесения

1. Используйте антикоррозийный состав на основе цинка (холодное цинкование) или эпоксидный грунт
2. Нанесите тонкий слой кистью/аппликатором, захватывая 5-7 мм прилегающей заводской краски
3. Уделите внимание скрытым полостям и стыкам внутри крыла
4. Соблюдайте время межслойной сушки (указано на упаковке)
5. Повторите обработку 2 раза для создания барьерной пленки

Важно: обычные герметики или краски не обеспечивают электрохимическую защиту! Применяйте специализированные составы: Body 950, Dinitrol 479, Raptor Epoxy Primer. Контролируйте полное покрытие кромок – пропущенные участки проявятся рыжими пятнами через 3-4 месяца.

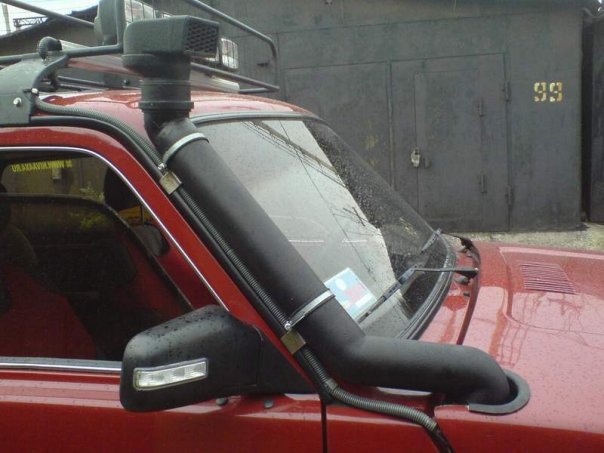

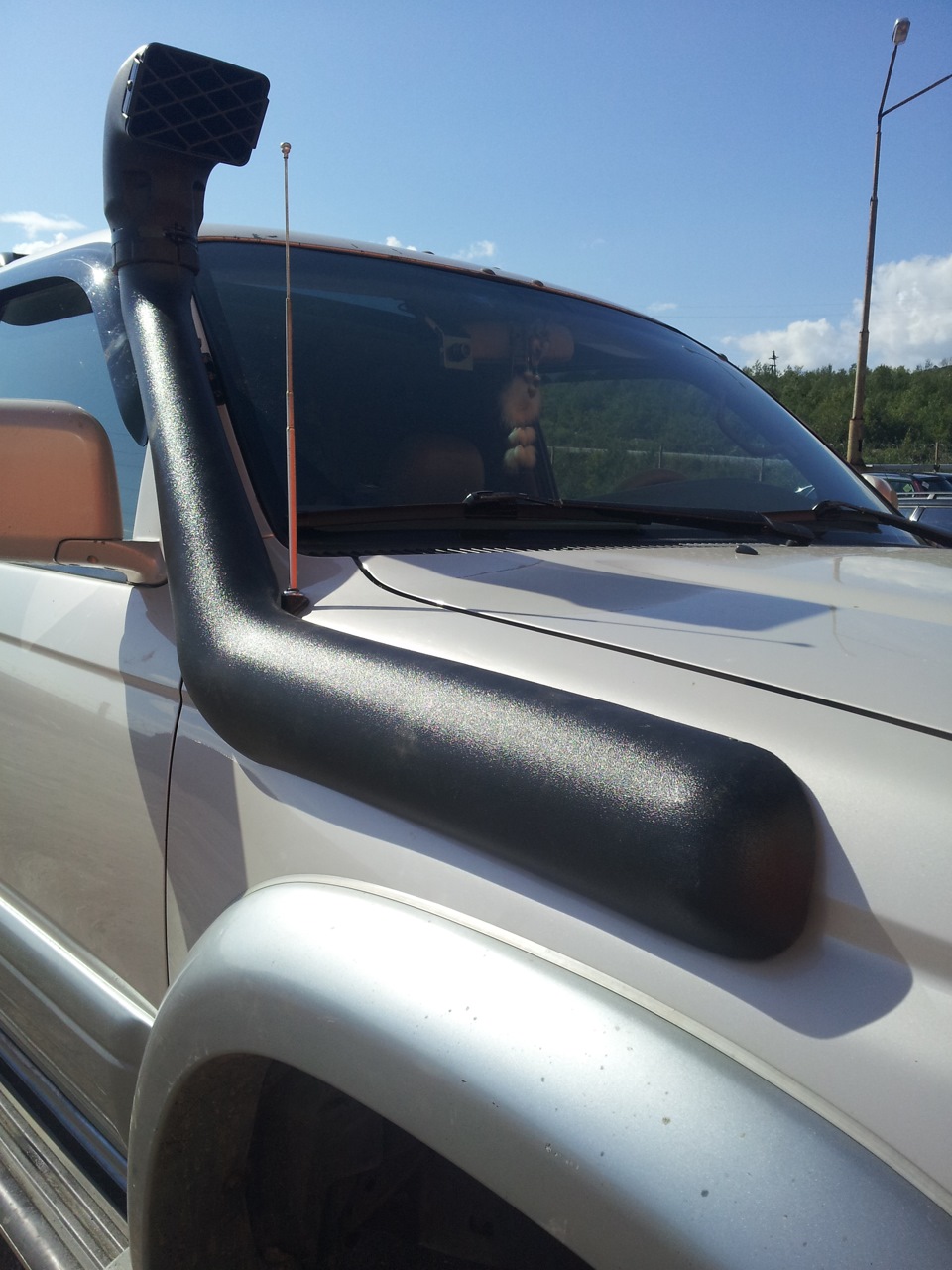

Монтаж и фиксация внешней трубы

Плотно прижмите внешнюю трубу шноркеля к кузову в выбранном месте, совместив её посадочный фланец с воздухозаборником. Контролируйте вертикальность конструкции уровнем и параллельность линии движения автомобиля. Фиксируйте положение одной рукой, а второй маркером отмечайте точки крепления через монтажные отверстия на кронштейнах трубы.

Снимите трубу и высверлите отверстия в кузове согласно разметке, используя сверло диаметром 4-6 мм. Немедленно обработайте срезы антикоррозийным грунтом. Установите резиновые уплотнители из комплекта между кронштейнами и кузовом, затем совместите отверстия и зафиксируйте конструкцию болтами. Равномерно затяните крепёж динамометрическим ключом с усилием, указанным производителем.

Ключевые этапы фиксации

• Предварительная стыковка: проверка полного прилегания фланца к воздухозаборнику без зазоров
• Обработка отверстий: обязательная герметизация кромок силиконовым герметиком после сверления
• Затяжка крепежа: диагональная последовательность закручивания болтов для равномерного прижима

Тип крепежа	Диаметр	Доп. защита
Болты с потайной головкой	5-6 мм	Шайбы Grover
Распорные втулки	8-10 мм	Резиновые демпферы

Важно: между трубой и стойкой лобового стекла оставьте технологический зазор 15-20 мм для компенсации вибраций. Проверьте отсутствие контакта с элементами кузова при раскачивании шноркеля рукой.

Соединение с воздушным фильтром

Ключевой этап монтажа – герметичная стыковка шноркеля со штатным воздухозаборником двигателя. Резиновый или силиконовый патрубок шноркеля надевается на выходной патрубок воздушного фильтра, образуя изогнутый переход. Обязательно используется заводской адаптер или самодельный переходник, точно соответствующий диаметрам обоих элементов.

Места соединений плотно стягиваются хомутами червячного типа (желательно из нержавеющей стали). Требуется двойная фиксация: на стыке адаптера с корпусом шноркеля и на соединении адаптера с воздуховодом фильтра. Перекосы или недотяжка хомутов недопустимы – это создаст подсос нефильтрованного воздуха.

Критические нюансы соединения

• Герметичность: Малейшая щель приведет к попаданию пыли/воды мимо фильтра. После установки проверяйте стыки мыльным раствором под давлением.
• Уклон патрубка: Соединительный рукав должен идти с плавным уклоном вниз от шноркеля к фильтру для стока конденсата.
• Жесткость: Патрубок не должен пережиматься или касаться подвижных деталей (кузов, мотор) при работе подвески.

Материал патрубка	Преимущества	Недостатки
Резина (штатный)	Гибкость, дешевизна	Трескается от масла/тепла, со временем дубеет
Армированный силикон	Термостойкость, долговечность	Высокая цена, требует точной подгонки

На завершающем этапе обязательно проверяется работа двигателя на всех режимах. Резкое нажатие педали газа не должно вызывать «захлебывание» – это признак недостаточного притока воздуха или пережатия патрубка. Шноркель не должен резонировать или создавать посторонний свист на высоких оборотах.

Установка уплотнительных манжет

Уплотнительные манжеты обеспечивают герметичность соединения шноркеля с воздухозаборником двигателя. Качественная установка исключает подсос пыли, воды и грязи в систему впуска. Неправильный монтаж приведёт к нарушению фильтрации воздуха и потенциальным повреждениям силового агрегата.

Перед началом работ убедитесь в совместимости манжет с моделью шноркеля и воздуховода автомобиля. Подготовьте очиститель (обезжириватель), герметик на силиконовой основе, набор отвёрток и ветошь. Тщательно протрите посадочные места на кузове и трубе шноркеля – поверхности должны быть сухими и чистыми.

Этапы монтажа

1. Примерка элементов: Приложите манжету к месту соединения без фиксации. Убедитесь в отсутствии перекосов и полном прилегании по контуру.
2. Нанесение герметика: Нанесите тонкий слой силиконового герметика на внутреннюю поверхность манжеты. Избегайте излишков – выдавливание излишков нарушит герметичность.
3. Фиксация манжеты: Плотно наденьте уплотнитель на трубу шноркеля, совместив крепёжные отверстия. Прижмите элемент к кузову, слегка постукивая резиновым молотком по краям для равномерного прилегания.
4. Затяжка крепежа: Зафиксируйте манжету штатными болтами или хомутами. Затягивайте крепёж равномерно крест-накрест без перекоса. Излишки герметика немедленно удалите ветошью.

Контроль качества: После установки визуально проверьте отсутствие зазоров. Запустите двигатель и резко повысьте обороты – приложите ладонь к стыкам для выявления подсоса воздуха. Допустима лёгкая вибрация манжеты на холостом ходу, но не постоянное смещение.

Типовая ошибка	Последствие	Признаки
Попадание герметика во впуск	Загрязнение ДМРВ, потеря мощности	Плавание оборотов, ошибка P0100
Недостаточная затяжка хомутов	Подсос нефильтрованного воздуха	Шипение на впуске, чёрный дым выхлопа
Деформация манжеты при установке	Разрыв уплотнения при вибрации	Следы пыли на внутренней поверхности воздуховода

Эксплуатационную проверку герметичности проводите после каждого серьёзного бездорожья. Резиновые манжеты меняйте при появлении трещин или потере эластичности – рекомендуемый интервал профилактического осмотра составляет 15 000 км пробега.

Регулировка угла наклона конструкции

Точная регулировка угла наклона шноркеля критически важна для его функциональности. Неправильный угол снижает эффективность воздухозабора, увеличивает сопротивление при движении и может привести к захвату воды или грязи даже при неглубоком преодолении водных преград. Основная задача – обеспечить максимально прямой и беспрепятственный путь воздушного потока в воздушный фильтр, избегая резких изгибов гофры.

Для корректировки ослабьте хомуты, фиксирующие шноркель к стойке кузова и воздуховоду в подкапотном пространстве. Аккуратно смещайте конструкцию, добиваясь параллельности основной трубы относительно поверхности дороги или легкого наклона «головой» вперед (не более 5-10 градусов). Это минимизирует попадание брызг и дождя в воздухозаборник при движении. Избегайте наклона назад – это провоцирует затекание воды.

Ключевые моменты при регулировке:

• Контроль зазоров: Убедитесь, что шноркель не касается элементов кузова (капота, крыла) при открывании/закрывании капота и на ходу.
• Проверка гофры: После установки нужного угла визуально проверьте подкапотный воздуховод. Он не должен быть пережат или иметь острых перегибов.
• Тест на герметичность: Запустите двигатель и резко нажмите педаль газа. Прислушайтесь к посторонним шипящим звукам в местах соединений – это признак подсоса нефильтрованного воздуха.

Окончательную фиксацию выполняйте, последовательно и равномерно затягивая все хомуты крест-накрест. Двойная проверка угла и герметичности после пробной поездки обязательна.

Проверка герметичности соединений

После монтажа всех компонентов критически важно проверить герметичность каждого соединения. Любая микротрещина или неплотная стыковка приведет к проникновению воды во впускной тракт, что грозит гидроударом и капитальным ремонтом двигателя. Особое внимание уделите стыку воздуховода с корпусом воздушного фильтра и точкам крепления к кузову.

Используйте метод распыления мыльного раствора на все швы и соединения при работающем двигателе. Появление пузырей укажет на места подсоса воздуха. Альтернативный способ – плотно закрыть рукой выходное отверстие шноркеля на 2-3 секунды: если двигатель глохнет – система герметична, если продолжает работу – ищите неплотности.

Ключевые точки контроля

• Резиновые уплотнители хомутов: проверьте равномерность затяжки и отсутствие перекосов
• Фланцевое соединение у воздухозаборника: контролируйте целостность прокладки
• Зазоры в местах прохода через кузов: убедитесь в плотном прилегании герметизирующих манжет

Проблема	Признак	Способ устранения
Подсос воздуха в стыках	Шипение на холостых оборотах	Дозатяжка хомутов, замена уплотнителей
Протечка в местах крепления	Подтеки воды после дождя	Нанесение автомобильного герметика
Деформация патрубков	Свист при нагрузке	Замена поврежденного участка

Повторную проверку выполните после первой серьезной мойки или езды под дождем, осмотрев салонный фильтр на предмет влаги и протестировав работу двигателя на всех режимах. Помните: экономия 15 минут на диагностике может обернуться затратами в десятки тысяч рублей!

Фиксация проводки при её наличии

При монтаже шноркеля в зоне крыла часто встречаются электрические кабели: проводка датчиков парковки, подогрева форсунок омывателя, антенн или других систем. Их расположение критично, так как вырезка отверстия под воздуховод требует точного позиционирования шаблона. Пренебрежение этим этапом грозит повреждением изоляции, коротким замыканием или полным выходом электрооборудования из строя.

Перед креплением шаблона тщательно исследуйте внутреннюю поверхность крыла через арку колеса. Используйте фонарь для выявления всех жгутов и точек их крепления. Если провода проходят через зону будущего отверстия, их необходимо временно демонтировать или сместить. Учитывайте, что некоторые кабели имеют минимальный допустимый радиус изгиба.

Алгоритм работы с проводкой

1. Отсоединение разъёмов:
   Отключите АКБ. Найдите коннекторы на проводах в зоне вмешательства, аккуратно расстегните фиксаторы и разъедините элементы. Маркируйте разъёмы изолентой с подписями.
2. Демонтаж крепежа:
   Снимите пластиковые хомуты или скобы, фиксирующие жгут к кузову. Используйте кусачки для одноразовых стяжек или отвёртку для клипс.
3. Прокладка в обход:
   Отведите проводку в сторону от зоны реза минимум на 10 см. Зафиксируйте её временными стяжками к стационарным элементам кузова (например, кронштейнам амортизатора).
4. Защита при сверлении:
   Накройте смещённые провода плотной тканью или кожухом из металла для предотвращения попадания стружки и искр.

Предупреждение: Запрещается:

• Фиксировать провода малярным скотчем – он не выдерживает вибрации
• Допускать провисание кабелей над рабочей зоной
• Восстанавливать изоляцию повреждённых проводов изолентой – только термоусадкой

Тип проводки	Риск при игнорировании	Способ фиксации
Датчики парковки	Ложные срабатывания, отказ системы	Отсоединение разъёма + смещение за пределы крыла
Проводка фар	Перегорание предохранителей	Демонтаж жгута с креплений + подвес на крюк
Антенный кабель	Потеря сигнала радио/GPS	Аккуратное отведение без перегибов

После установки шноркеля немедленно верните проводку на место, используя новые нейлоновые хомуты. Проверьте работу всех систем до сборки колесных арок. Если разъёмы подверглись загрязнению, очистите контакты электротехническим спреем.

Тест-драйв на шумовые эффекты

После установки шноркеля обязателен контрольный заезд для оценки изменений акустики. Включите привычную музыку или аудиосистему на средней громкости, затем полностью отключите её – это поможет четче уловить посторонние звуки.

Выберите ровный участок дороги с разными скоростными режимами: начните с 40-60 км/ч, затем последовательно разгонитесь до 80, 100 и 120 км/ч. Фиксируйте уровень шума при каждом режиме, особое внимание уделяя оборотам двигателя в диапазоне 2500-4000 об/мин.

Ключевые параметры для оценки

Типичные изменения после монтажа:

• Низкие обороты (до 2500 об/мин): снижение рокота впуска, но возможен легкий свист на резком ускорении
• Средние обороты (2500-3500 об/мин): усиление гулкого резонанса в салоне
• Высокие обороты (свыше 4000 об/мин): появление выраженного воя воздуха

Сравнительная таблица шумовых характеристик:

Скорость (км/ч)	Уровень шума до установки	Уровень шума после установки
60	Приглушенный рокот	Тихая работа, редкие свистящие ноты
100	Монотонный гул	Нарастающий гул с вибрацией в стойках
120	Шум ветра и покрышек	Доминирующий вой впуска + шум ветра

Проверьте герметичность соединений при появлении нехарактерных звуков: шипение указывает на подсос воздуха в местах стыков, а дребезжание – на неплотную фиксацию кронштейнов. Для объективности повторите тест-драйв с пассажиром, который отметит разницу в звуковом фоне на разных местах.

Устранение вибраций конструкции

Вибрации шноркеля возникают из-за воздействия встречного потока воздуха, работы двигателя и неровностей дорожного покрытия. Неплотно зафиксированная конструкция будет создавать дребезжащий звук и постепенно разрушать точки крепления к кузову и воздуховоду.

Для предотвращения повреждений и снижения шума необходимо тщательно герметизировать все соединения и обеспечить жесткую фиксацию корпуса. Особое внимание уделите месту стыковки воздухозаборника со штатным воздуховодом – это наиболее уязвимый узел.

Методы гашения вибраций

Основные способы решения проблемы включают:

• Демпфирующие прокладки – установите резиновые или полиуретановые вставки между кронштейнами и кузовом
• Дополнительные крепежные точки – добавьте стальной хомут в центральной части трубы при длине шноркеля свыше 70 см
• Герметизация соединений – обработайте стык с воздуховодом термостойким силиконовым герметиком (до 300°C)

Материал демпфера	Толщина (мм)	Срок службы
Резина EPDM	3-5	5-7 лет
Вспененный полиуретан	4-6	3-5 лет
Пробка	5-8	2-3 года

После установки обязательно проведите дорожные испытания: на скорости 80-100 км/ч прислушайтесь к характерным звукам в области креплений. При обнаружении вибрации последовательно затяните все болтовые соединения динамометрическим ключом с усилием, указанным в инструкции к шноркелю.

Интеграция с системой ECU (если требуется)

При установке шноркеля на современные автомобили, особенно оснащенные датчиком массового расхода воздуха (ДМРВ) или датчиком абсолютного давления (ДАД), может потребоваться адаптация электронного блока управления двигателем (ECU). Изменение траектории воздушного потока и его температуры способно вызвать некорректные показания датчиков, что приводит к ошибкам в топливно-воздушной смеси.

Критически важно проверить реакцию ECU после монтажа. Симптомы, требующие вмешательства: плавающие обороты на холостом ходу, потеря мощности, повышенный расход топлива или загорание индикатора Check Engine. Игнорирование этих признаков может спровоцировать долгосрочные повреждения двигателя.

Ключевые этапы интеграции

Необходимые действия:

• Диагностика сканером OBD2: Считайте коды ошибок (особенно P0100-P0104 для ДМРВ) до и после установки.
• Калибровка датчиков: Для авто с ДМРВ может потребоваться программная корректировка показаний воздушного потока через диагностическое ПО (например, OpenDiag, ELM327 с адаптивными софтами).
• Перепрошивка ECU: В сложных случаях (турбированные двигатели TDI, GDI) загрузите кастомную прошивку, учитывающую возросшее давление/объем воздуха.

Автомобили, требующие обязательной интеграции:

Тип двигателя	Примеры	Риски без калибровки
Дизель с турбонаддувом	VW TDI, BMW M57	Переобеднение смеси, прогар поршней
Прямой впрыск бензин (GDI)	Mitsubishi GDI, VW TSI	Детонация, закоксовывание клапанов
Атмосферный бензин с ДМРВ	ВАЗ Priora, Kia Rio	Снижение динамики, ошибки по обеднению

Важно: На авто без электронных датчиков воздуха (карбюраторные, простые инжекторные системы) интеграция не требуется. Для проверки отключите АКБ на 15 минут после монтажа – если симптомы не исчезли, обратитесь к диагносту.

Особенности монтажа для дизельных ДВС

При установке шноркеля на дизельный двигатель критически важно обеспечить абсолютную герметичность воздуховода. Любая подсосанная влага или грязь приводит к ускоренному износу турбокомпрессора и форсунок, а попадание воды в цилиндры вызывает гидроудар с катастрофическими последствиями.

Обязательно перенесите точку забора воздуха на максимальную высоту кузова, избегая зон турбулентности ветра – это снижает риск захвата брызг и повышает эффективность работы турбины. Особое внимание уделите соединению шноркеля с заводским воздуховодом: используйте только термостойкие хомуты двойной фиксации и проверьте целостность уплотнителей после монтажа.

Ключевые отличия от бензиновых моторов

• Турбокомпрессор – входной патрубок шноркеля должен соответствовать диаметру впускного тракта турбины. Сужение сечения вызовет перегрузку крыльчатки и падение мощности.
• Водоотделитель – установка циклона или инерционной камеры обязательна для дизелей из-за высокого риска гидроудара при преодолении бродов.
• Теплоизоляция – трассу воздуховода прокладывайте вдали от выпускного коллектора и турбины, используя термостойкие вставки в зонах контакта с горячими элементами.

Параметр	Требование	Последствия нарушения
Герметичность стыков	Проверка мыльным раствором под давлением	Зависание лопаток турбины, ошибки MAF-сенсора
Угол наклона гофры	Не более 30° от вертикали	Снижение пропускной способности, турбояма
Фильтрующий элемент	Только оригинальный или аналог с классом фильтрации не ниже OEM	Абразивный износ цилиндро-поршневой группы

После монтажа обязательно выполните тест-драйв с контролем показаний датчика массового расхода воздуха (MAF) и визуальной проверкой соединений на предмет вибраций. Допустимо кратковременное увеличение дымности выхлопа – это следствие адаптации ЭБУ к измененному воздушному потоку.

Решение проблем с конденсатом

Конденсат образуется при контакте теплого влажного воздуха с холодными стенками шноркеля, особенно в перепады температур. Скопление воды в воздуховоде грозит попаданием влаги в воздушный фильтр и цилиндры двигателя, что вызывает коррозию, гидроудар или троение мотора.

Игнорирование проблемы приводит к снижению ресурса силового агрегата. Для защиты двигателя применяют комплекс мер, направленных на блокировку образования влаги или её отвод из системы.

Эффективные методы устранения конденсата

• Установка влагоотделителя (сепаратора) – обязательный элемент. Монтируется перед входом в воздушный фильтр. Принцип работы: центробежная сила придает потоку воздуха винтовое движение, отбрасывая капли на стенки. Вода стекает в дренажную ёмкость через клапан.
• Организация дренажа. В нижней точке колена шноркеля сверлят отверстие Ø3-5 мм, вставляют дренажную трубку с наклоном наружу. Регулярно очищают от грязи для предотвращения засора.
• Теплоизоляция воздуховода. Обмотка трубки материалом с низкой теплопроводностью (пенополиуретан, вспененный полиэтилен) сокращает перепад температур между воздухом и стенками.
• Герметизация стыков. Обработка соединений термостойким герметиком исключает подсос влажного воздуха из подкапотного пространства.

Метод	Эффективность	Сложность монтажа
Влагоотделитель	Высокая (блокирует 95% влаги)	Средняя (требует врезки)
Дренажное отверстие	Умеренная (требует контроля)	Низкая
Теплоизоляция	Средняя (снижает конденсат на 40-60%)	Низкая

Оптимальный результат достигается комбинацией влагоотделителя с дренажом. При использовании теплоизоляции избегайте материалов, впитывающих воду (поролон, вата). Проверяйте герметичность системы после мойки или езды в ливень – отсутствие капель под соединениями подтверждает правильность монтажа.

Чистка и обслуживание после установки

Регулярная чистка шноркеля – обязательная процедура для сохранения его функциональности. Грязь, пыль, листва и насекомые активно накапливаются внутри воздуховода и на фильтрующем элементе головки, что может привести к критическому снижению пропускной способности и ухудшению работы двигателя. Проверя состояние после каждой серьезной поездки по бездорожью или в пыльных условиях, вы предотвратите потенциальные проблемы.

Особое внимание уделяйте сапуну (если он подключен через шноркель) – его засорение чревато выдавливанием сальников и утечками масла. В зимний период контролируйте отсутствие ледяных пробок внутри трубы и на выходе из головки, образующихся из-за конденсата и перепадов температур. Игнорирование обслуживания сводит на нет все преимущества установки.

Ключевые этапы обслуживания

Правильный уход включает несколько простых, но эффективных действий:

• Наружная мойка: Промывайте внешнюю поверхность трубы и головки обычной водой (из шланга или на мойке) после поездок, уделяя внимание ребрам и внутренней полости грибка.
• Чистка воздуховода:
  • Снимите головку шноркеля (обычно на защелках или винтах).
  • Промойте внутреннюю часть трубы сильной струей воды сверху вниз.
  • Используйте длинную мягкую щетку на гибком держателе для удаления стойких загрязнений (не применяйте металлические щетки!).
• Обслуживание головки:
  1. Разберите головку согласно инструкции производителя (часто требуется снять нижнюю крышку/сетку).
  2. Тщательно промойте все детали (корпус, дефлектор, сетчатые фильтры) водой с мягким моющим средством.
  3. Удалите стойкие загрязнения щеткой с мягкой щетиной.
  4. Полностью просушите все компоненты перед сборкой.
• Проверка соединений: Ежегодно или после интенсивной эксплуатации проверяйте герметичность всех стыков (труба-кузов, труба-головка, труба-воздушный фильтр) и надежность креплений. Подтяните хомуты при необходимости.

Важно: Не используйте мойки высокого давления напрямую внутрь воздухозаборника или на стыки – это может повредить уплотнения или загнать воду в воздушный фильтр. Следите за состоянием пыльника на сапуне (если подключен) – трещины или потеря эластичности требуют немедленной замены. Соблюдение этих правил обеспечит долгий срок службы шноркеля и защиту двигателя вашего автомобиля.

Покраска шноркеля (опционально)

Покраска шноркеля решает две задачи: защищает материал от коррозии (если он металлический) и обеспечивает эстетическое соответствие цвету кузова автомобиля. Даже пластиковые модели часто красят для гармоничного внешнего вида, особенно если заводское покрытие отсутствует или отличается от оттенка машины.

Без качественной подготовки поверхности краска быстро отслоится из-за вибраций, перепадов температур и воздействия песка. Обязательно дождитесь полного высыхания каждого слоя перед нанесением следующего, иначе результат будет недолговечным.

Этапы покраски

Подготовка поверхности:

• Зашкурьте шноркель наждачной бумагой P400-P600 для создания шероховатости.
• Обезжирьте всю поверхность уайт-спиритом или антисиликоном.
• Нанесите 1-2 слоя адгезионной грунтовки для пластика/металла с промежуточной сушкой 15 минут.

Выбор материалов:

Тип краски	Особенности
Аэрозольная автоэмаль	Идеальна для DIY. Подбирайте код цвета авто или универсальные оттенки (черный/серый)
Термостойкая краска	Для металлических моделей. Выдерживает нагрев от двигателя

Технология нанесения:

1. Наносите 2-3 тонких слоя краски с расстояния 25-30 см, избегая подтеков.
2. Сушите каждый слой 20-30 минут при +20°C.
3. Покройте 2 слоями акрилового лака для блеска и защиты.
4. Выдержите 24 часа перед установкой для полной полимеризации.

Совет: При покраске аэрографом разбавляйте краску растворителем на 10-15%. Для защиты воздухозаборника от краски заткните его монтажным скотчем или поролоном.

Безопасность при глубоких преодолениях

Основная функция шноркеля – защита двигателя от гидроудара при преодолении глубоких водных преград. При погружении воздухозаборника под воду жидкость моментально попадает в цилиндры, что приводит к катастрофическим поломкам: деформации шатунов, разрушению поршней или блока цилиндров. Шноркель выводит точку забора воздуха на уровень крыши, минимизируя этот риск даже при полном погружении капота.

Правильная герметизация стыков – критически важный этап монтажа. Малейшая щель в соединениях корпуса, гофры или основания приведет к подсосу воды. Обязательно используйте автомобильный герметик, устойчивый к вибрациям и перепадам температур, а после установки проверяйте систему мыльным раствором или сжатым воздухом под давлением.

Ключевые правила эксплуатации

• Контроль глубины: несмотря на шноркель, избегайте погружения выше уровня дверей – вода повредит электронику и салон
• Двигатель в тонусе: поддерживайте высокие обороты (от 2000 об/мин) для создания давления выхлопных газов, блокирующего проникновение воды в глушитель
• Плавность хода: двигайтесь без резких ускорений/торможений, создавая минимальную волну

Опасность	Последствия	Мера профилактики
Забрызгивание фильтра	Снижение мощности, коррозия датчиков	Регулярная замена фильтрующего элемента
Обледенение оголовка	Перекрытие воздуховода зимой	Установка зимнего обогреваемого комбинированного узла
Механические повреждения	Разгерметизация тракта	Выбор прочных материалов (сталь, термопласт)

Важно! Шноркель не делает автомобиль амфибией. Перед форсированием глубоких участков (выше 80 см) обязательно:

1. Активируйте режим «глубокой воды» в блоке управления двигателем (если предусмотрено)
2. Загерметизируйте разъемы генератора, стартера и датчиков специальной смазкой
3. Убедитесь в исправности дренажных отверстий рамы и дверей

Сезонная эксплуатация: зима/лето

Шноркель демонстрирует свою эффективность в течение всего года, адаптируясь к специфическим вызовам разных сезонов. Его конструкция решает проблемы, характерные как для глубокого снега зимой, так и для пыли или воды летом, напрямую влияя на надежность работы двигателя.

Понимание особенностей эксплуатации в зимний и летний период позволяет максимально использовать преимущества устройства и избежать потенциальных сложностей. Это касается как защиты силового агрегата, так и оптимизации его работы при экстремальных погодных условиях или бездорожье.

Эксплуатация зимой

Основные преимущества и особенности использования шноркеля в холодное время года:

• Защита от гидроудара при движении по глубокому снегу: Воздухозаборник, расположенный высоко (на уровне крыши или выше), гарантированно предотвращает попадание утрамбованного снега в воздушный фильтр и далее в двигатель при преодолении сугробов.
• Предотвращение забивания воздухозаборника снегом: Шноркель минимизирует риск забивания стандартного места забора воздуха снежной массой во время езды или сильного снегопада/метели.
• Риск обледенения: Главная специфическая зимняя проблема. В условиях высокой влажности воздуха и отрицательных температур (особенно при движении в тумане, мокром снегу или после мойки) внутри трубы шноркеля и на головке ("грибке") может образовываться наледь, частично или полностью перекрывая сечение для воздуха.

Для снижения риска обледенения конструкция головки ("грибка") и материал трубы играют ключевую роль:

Материал трубы	Риск обледенения	Примечания
Пластик	Выше	Быстрее остывает, лед образуется легче. Требует более частого контроля в сырую морозную погоду.
Металл (чаще алюминий)	Ниже	Металл медленнее остывает, тепло от подкапотного пространства немного прогревает трубу, снижая вероятность обмерзания.

Важно периодически визуально проверять проходимость воздуховода в сложных зимних условиях.

Эксплуатация летом

Летом шноркель раскрывает свои преимущества в других аспектах:

• Забор более чистого и холодного воздуха: Головка шноркеля, поднятая над капотом, захватывает воздух из зоны, менее насыщенной пылью, поднимающейся от колес, и выхлопными газами впереди идущих автомобилей. Воздух на высоте обычно немного холоднее, что благотворно влияет на работу двигателя.
• Защита от воды при форсировании бродов: Это ключевое летнее преимущество для любителей офф-роуда. Правильно установленный шноркель с герметичными соединениями позволяет двигателю "дышать" при прохождении глубоких водных преград, уровень которых доходит до крыши автомобиля, предотвращая гидроудар.
• Повышение эффективности двигателя (особенно турбированных и дизельных): Подача более холодного воздуха летом способствует лучшему наполнению цилиндров и более эффективному сгоранию топлива. Это особенно заметно на турбированных бензиновых и дизельных двигателях, чувствительных к температуре впускного заряда.
• Снижение засорения воздушного фильтра пылью: При движении по пыльным грунтовым дорогам в колонне или в засушливых районах, высокое расположение заборника значительно уменьшает количество пыли, попадающей в воздушный фильтр, продлевая его ресурс.

Качественная установка с обеспечением полной герметичности всех стыков является абсолютно критическим условием для безопасного преодоления глубоких бродов.

Юридические аспекты самостоятельной установки

В России установка шноркеля подлежит обязательному согласованию, так как конструкция вносит изменения в штатную конфигурацию транспортного средства. Согласно Техническому регламенту Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011), любые модификации, затрагивающие характеристики двигателя или элементы кузова, требуют оформления.

Без официального разрешения эксплуатация автомобиля со шноркелем запрещена. Нарушение влечет административную ответственность по ст. 12.5 КоАП РФ (штраф 500 руб. с требованием устранения изменений). Особенно строго контролируется соответствие ввозимых конструкций сертификатам ЕЭК ООН №26 (внешние выступающие элементы).

Ключевые требования для легализации

• Сертификат соответствия на изделие от производителя
• Отсутствие изменений в системе впуска воздуха, влияющих на экологический класс
• Монтаж без нарушения целостности силовых элементов кузова

Процедура легализации включает:

1. Предварительную экспертизу проекта в аккредитованной лаборатории
2. Внесение изменений в конструкцию с отметкой в диагностической карте
3. Получение Свидетельства о соответствии ТС с внесенными изменениями
4. Регистрацию модификаций в ГИБДД (новые отметки в ПТС и СТС)

Этап проверки	Критерий соответствия
Безопасность пешеходов	Отсутствие острых кромок в зоне контакта
Обзорность	Перекрытие зоны ветрового стекла ≤ 5%
Шумность	Уровень звука ≤ 96 дБ при 4500 об/мин

Важно: В случае ДТП страховые компании вправе отказать в выплате, если модификация не зарегистрирована. Для внедорожников, используемых исключительно вне дорог общего пользования, требования не применяются.

Типичные ошибки при монтаже

Неправильный выбор места установки – одна из самых распространённых ошибок. Монтаж в зоне деформации при аварии (например, над колесом) или в месте с высоким риском повреждения ветками гарантированно приведёт к поломке конструкции. Также критично ошибиться с высотой: слишком низкое расположение головки снизит эффективность забора воздуха, а чрезмерно высокое – нарушит аэродинамику.

Игнорирование герметизации соединений провоцирует засасывание воды и пыли в двигатель. Многие экономят на уплотнителях или используют неподходящие герметики (например, силикон, не рассчитанный на вибрации), что вызывает подсос воздуха в обход фильтра. Особенно опасны негерметичные стыки между трубой и кузовом, а также патрубком и воздуховодом.

Ключевые ошибки:

• Пренебрежение разметкой: Сверление "на глаз" без шаблона ведёт к перекосу и деформации деталей.
• Неправильный крепёж: Саморезы вместо клёпок или болтов, отсутствие антикоррозийной обработки краёв отверстий.
• Нарушение геометрии воздуховода: Резкие изгибы или пережимы гофры снижают пропускную способность.
• Контакт с горячими элементами: Расположение труб вплотную к выпускному коллектору или радиатору.
• Повреждение штатных систем: Пережатие электропроводки или датчиков при прокладке трубы.

Список источников

При подготовке материалов об устройстве шноркелей и методике их самостоятельной установки использовались проверенные технические данные и практические рекомендации. Достоверность информации обеспечивалась перекрёстным анализом специализированных ресурсов.

Основой статьи стали руководства производителей комплектующих, экспертные публикации в профильных изданиях и детальные инструкции от опытных автомехаников. Приведённые источники охватывают конструктивные особенности, критерии выбора и нюансы монтажа.

• Техническая документация производителей шноркелей: ARB, Safari, Ironman 4x4
• Журнал "4х4 Club": рубрики "Тюнинг внедорожников" и "Эксплуатация в экстремальных условиях"
• Практические руководства из серии "Своими руками" издательства "За рулём"
• Форум внедорожников 4x4.ru: разделы "Подготовка автомобиля" и "Самодельные решения"
• Видеоархивы каналов "Гараж 54" и "Off Road Academy": мастер-классы по установке
• Книга "Конструирование систем воздухозабора" (В.П. Белов, 2019 г.)
• Методички автосервисов по герметизации соединений и адаптации воздушных патрубков

Видео: Делаем ШНЕК, шнек своими руками


• Бортовой компьютер для Лада Калина - назначение и его плюсы

• Great Wall Hover M2 - детали обзора, технические особенности и мнения владельцев

• В России изменились правила получения водительских прав
