Шприц для масла - удобный инструмент автосервиса
Статья обновлена: 18.08.2025
Эффективное обслуживание современных автомобилей требует точного дозирования трансмиссионных масел и технических жидкостей в труднодоступные узлы.
Шприц для заливки масла решает эту задачу, обеспечивая чистоту процесса и защиту механизмов от загрязнений.
Этот специализированный инструмент стал обязательным атрибутом профессиональных автосервисов, гарантируя корректное выполнение регламентных работ с трансмиссиями, редукторами и другими герметичными системами.
Классификация шприцов по типу привода
Выбор привода шприца напрямую влияет на производительность труда в автосервисе и удобство оператора. Основные типы различаются по источнику энергии и сфере применения.
Каждый вариант имеет свои эксплуатационные особенности, определяющие целесообразность использования в конкретных условиях. Рассмотрим ключевые категории инструментов.
- Ручные шприцы – Приводятся в действие физическим усилием через рычажный механизм. Отличаются простотой конструкции и автономностью. Подходят для разовых работ с низким объемом задач, но требуют значительных усилий при работе с вязкими смазками.
- Пневматические шприцы – Работают от сжатого воздуха компрессора через пневмопривод. Обеспечивают высокую скорость подачи масла без мышечных усилий. Требуют наличия пневмомагистрали и подготовки воздуха (фильтрация, осушение). Оптимальны для интенсивного использования в условиях СТО.
- Аккумуляторные шприцы – Используют энергию встроенных перезаряжаемых батарей. Сочетают мобильность ручных моделей с автоматизированной подачей. Обладают ограниченным временем работы без подзарядки. Применяются для выездного обслуживания или в зонах без доступа к пневмосети.

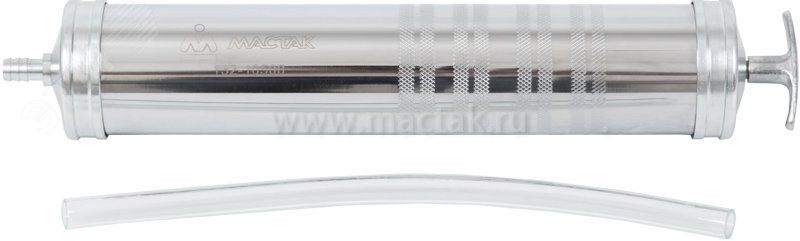

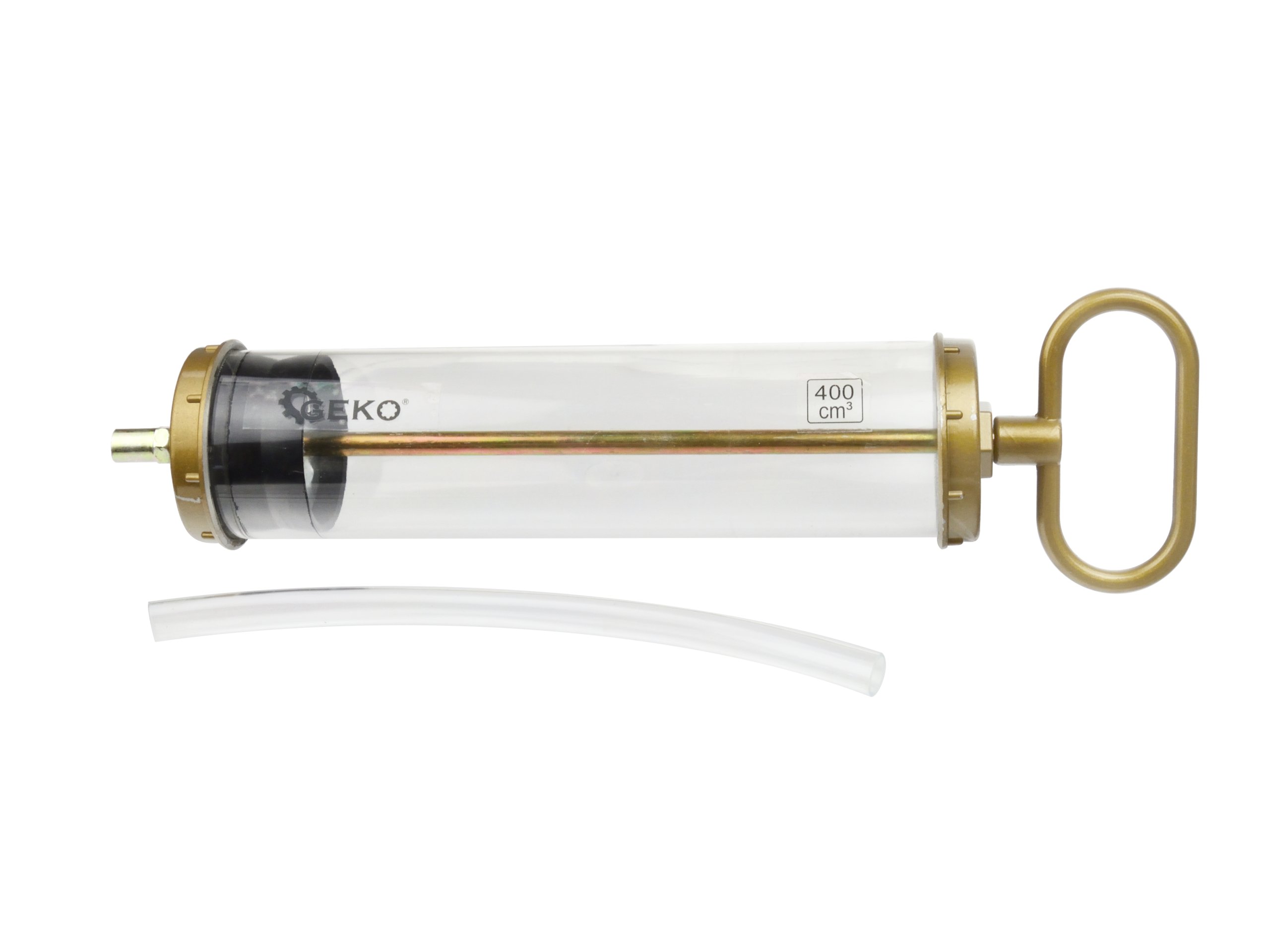

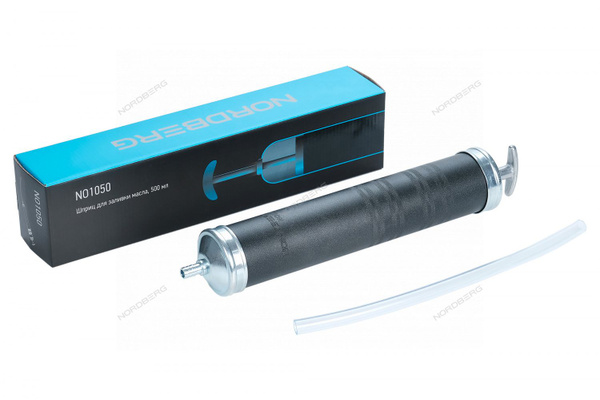

Ключевые узлы конструкции: корпус, поршень, носик, клапаны
Корпус служит основным резервуаром для масла и объединяет все компоненты. Изготавливается из прочных материалов (сталь, алюминий, ударопрочный пластик) для устойчивости к агрессивным средам и механическим нагрузкам. Внутренняя поверхность имеет гладкое покрытие, минимизирующее трение при движении поршня.
Поршень создает давление для вытеснения жидкости. Герметично прилегает к стенкам корпуса через уплотнительные кольца (резина, тефлон). Оснащен рукояткой для возвратно-поступательного хода: при подъеме втягивает масло через впускной клапан, при нажатии – выталкивает через выпускной.
Функциональные элементы системы
Носик – гибкий или жесткий патрубок для точной доставки масла в труднодоступные узлы. Комплектуется сменными адаптерами под разные типы заливных горловин. Материал: маслостойкая резина, термопластик.
Клапаны управляют направлением потока:
- Впускной (обратный): открывается при движении поршня вверх, всасывая масло из емкости. Блокирует обратный выброс.
- Выпускной: активируется при давлении поршня вниз, направляя масло в носик. Препятствует подсосу воздуха.
| Узел | Ключевая функция | Типовые материалы |
| Корпус | Хранение масла, база для сборки | Алюминий, сталь, PP-пластик |
| Поршень | Создание рабочего давления | Сталь + резиновые уплотнения |
| Носик | Точная подача жидкости | Маслобензостойкая резина |
| Клапаны | Контроль потока масла | Латунь, нерж. сталь, керамика |
Оптимальный диапазон объемов резервуара для автосервисных задач
Выбор емкости шприца для заливки масла определяется спецификой задач автосервиса и типом обслуживаемых агрегатов. Недостаточный объем резервуара потребует многократных перезаправок, увеличивая время операции и риск загрязнения рабочей зоны. Избыточная вместимость усложняет манипуляции в стесненных условиях и повышает общий вес инструмента.
Универсальным решением для большинства рутинных операций считается диапазон 500 мл – 1 литр. Такой объем позволяет за один цикл выполнить:
- Полную замену масла в коробках передач (МКПП/АКПП) легковых авто
- Заливку смазки в редукторы переднего/заднего моста
- Обслуживание гидроусилителей руля без дозаправки
Для специализированных задач рекомендуются модификации:
| Объем резервуара | Применение | Преимущества |
|---|---|---|
| 300-400 мл | Точная дозировка в узлы с малым объемом (ступицы, шарниры) | Удобство работы одной рукой, минимальное усилие на поршень |
| 2-5 литров | Крупные агрегаты коммерческого транспорта (мосты, КПП грузовиков) | Сокращение времени при больших объемах заливки |
Критически важными параметрами при выборе являются эргономика и устойчивость к агрессивным средам. Резервуар должен сохранять геометрию при контакте с синтетическими маслами, а конструкция поршня – исключать протечки при рабочем давлении до 3-5 атмосфер.
Типы носиков (иглы, трубки, адаптеры) и их выбор под точку смазки
Точная подача масла в узлы транспортного средства требует соответствия носика шприца конструкции смазочного узла. Неправильный выбор приводит к потере смазки, загрязнению деталей и снижению эффективности обслуживания.
Конструктивно носики делятся на три основные категории: иглы для пресс-масленок, гибкие трубки для труднодоступных зон и адаптеры под специфичные соединения. Каждый тип решает определенные задачи монтажа и герметичности.
Конструктивные особенности и применение
Иглы применяются для работы со стандартными пресс-масленками (зикертами):
- Прямые/изогнутые – проникают в узкие щели, угол изгиба до 90°
- Запорный клапан – предотвращает обратный выброс смазки
- Усиленные – для вязких составов (ЛИТОЛ, солидол)
Гибкие трубки (ПВХ, нейлон) обеспечивают доступ к скрытым узлам:
- Длина от 15 до 30 см – выбор зависит от глубины точки смазки
- Диаметр 4-6 мм – исключает перегибы при высоком давлении
- Стальной армирующий сердечник – для термостойкости в подкапотном пространстве
Адаптеры предназначены для спецразъемов производителей:
| Тип | Применение | Особенности |
| Конусные | Универсальные резьбовые порты | Уплотнение резиновым кольцом |
| Байонетные | Немецкие авто (VW, BMW) | Фиксация поворотом на 45° |
| Резьбовые M6-M10 | Топливные фильтры, гидросистемы | Алюминиевый корпус, тефлоновая изоляция |
Критерии выбора определяются типом смазочного узла: для шаровых опор и ШРУСов обязательны иглы с клапаном, при обслуживании коробок передач – термостойкие трубки, а для иномарок старше 5 лет часто требуются профильные адаптеры. Всегда проверяйте диаметр зикерта и наличие резьбы перед работой.
Материалы изготовления: требования к химической стойкости и прочности
Корпус и рабочие элементы шприца постоянно контактируют с моторными, трансмиссионными маслами и агрессивными техническими жидкостями. Материалы должны сохранять целостность структуры, не разбухать, не трескаться и не вступать в химические реакции при длительном воздействии углеводородных составов, присадок и моющих компонентов.
Критична устойчивость к механическим нагрузкам: корпус выдерживает давление до 500-700 бар при прокачке густых смазок, а поршень и уплотнения работают в условиях высокого трения. Дополнительные требования включают износостойкость подвижных частей, ударопрочность при падениях и отсутствие деформации при экстремальных температурах (от -30°C до +120°C).
Распространенные решения
| Деталь | Материал | Ключевые свойства |
|---|---|---|
| Корпус/цилиндр | Анодированный алюминий, нержавеющая сталь AISI 304 | Стойкость к коррозии, высокая прочность на сжатие |
| Поршень | Закаленная сталь, армированный стекловолокном полипропилен | Износостойкость, низкий коэффициент трения |
| Уплотнения | Нитрил (NBR), фторкаучук (FKM) | Нечувствительность к маслам, кислотам и температуре |
| Резьбовые соединения | Латунь, оцинкованная сталь | Сопротивление срыву резьбы, защита от коррозии |
Для рукояток применяют ударопрочный ABS-пластик с рифлением, предотвращающим скольжение. В премиальных моделях встречается прозрачный поликарбонат на резервуаре – он сочетает визуальный контроль уровня масла с устойчивостью к растрескиванию.
Давление нагнетания: расчет для преодоления сопротивления узлов
Эффективная заливка масла требует преодоления гидравлического сопротивления в узлах двигателя или трансмиссии. Это сопротивление возникает в масляных каналах, подшипниках, зазорах и фильтрах, препятствуя свободному течению смазки.
Для точного расчета давления нагнетания шприца необходимо учитывать ключевые параметры системы. Недостаточное давление не обеспечит заполнения полостей, а избыточное может повредить уплотнения или компоненты.
Факторы и методика расчета
Основные переменные, влияющие на требуемое давление:
- Длина и диаметр маслопроводов: сопротивление прямо пропорционально длине и обратно пропорционально 4-й степени диаметра
- Вязкость масла (при рабочей температуре)
- Геометрия узлов: количество изгибов, сечений, переходов
- Состояние фильтрующих элементов (загрязненность)
Базовый расчет давления (P) выполняется по формуле:
P = R × Q
где:
R – суммарное гидравлическое сопротивление системы (Па·с/м³)
Q – требуемая производительность (м³/с)
| Тип сопротивления | Формула компонента |
|---|---|
| Трубопроводы | Rтр = (8·η·L) / (π·r⁴) |
| Локальные потери (фильтры, изгибы) | Rмест = ξ · (ρ·v²) / 2 |
Практический пример для масляного канала:
- Длина канала: 0.5 м, диаметр: 6 мм
- Вязкость масла 5W-30: 0.02 Па·с (при 100°C)
- Требуемый расход: 0.1 л/мин (1.67·10⁻⁶ м³/с)
- Расчет: Rтр = (8·0.02·0.5)/(3.14·(0.003)^4) ≈ 3.2·10⁹ Па·с/м³
- P = 3.2·10⁹ × 1.67·10⁻⁶ ≈ 5.3 бар (без учета местных сопротивлений)
Фактическое рабочее давление должно превышать расчетное на 15-20% для компенсации переменных условий. Контроль осуществляется по манометру шприца при достижении стабильного потока масла из контрольных отверстий.
Работа с вязкими смазками: нормы прогрева и использования
Прогрев густых смазочных материалов (литол, солидол, ШРУС-пасты) перед заливкой через шприц обязателен при температуре ниже +15°C. Несоблюдение температурного режима ведет к повышенной нагрузке на механизм инструмента, риску разрыва уплотнений и неполному заполнению узлов трения.
Оптимальная температура вязких составов для работы – 25-35°C. Перегрев свыше 60°C вызывает расслоение компонентов и потерю смазочных свойств. Контролируйте нагрев термометром, избегая открытого огня: используйте термокамеры, строительные фены или водяные бани.
Правила применения
Технология заправки:
- Прогрейте закрытую тару со смазкой до +30°C (время зависит от объема)
- Заполняйте картридж шприца на 85% для компенсации расширения
- Перед установкой картриджа в инструмент удалите воздух из сопла
Критические ошибки:
- Смешивание разных типов смазок в картридже
- Использование шприца с трещинами на корпусе
- Заливка в узлы без предварительной очистки от старой смазки
| Тип смазки | Мин. t°C для работы | Макс. t°C прогрева | Давление шприца (max) |
|---|---|---|---|
| Литиевые (NLGI 2) | +10°C | 50°C | 550 бар |
| Полимочевинные (NLGI 3) | +15°C | 45°C | 600 бар |
| CV-смазки | +5°C | 40°C | 450 бар |
После работы очищайте носик шприца сухой ветошью. Храните картриджи вертикально при температуре от -20°C до +35°C. Соблюдение норм исключает преждевременный износ плунжера инструмента и обеспечивает точную дозировку.
Алгоритм заправки резервуара без образования воздушных пробок
Для минимизации риска образования воздушных карманов критически важен контроль скорости подачи масла и правильная ориентация оборудования. Шприц необходимо держать вертикально носиком вниз на протяжении всей процедуры, обеспечивая беспрепятственный выход остаточного воздуха через вентиляционное отверстие резервуара.
Предварительно прогрейте масло до 20-25°C для снижения вязкости. Убедитесь, что заправочная трубка шприца полностью погружена в масляную емкость перед началом подачи – это исключает подсос атмосферного воздуха через механизм плунжера.
- Подготовка резервуара: Очистите заливную горловину от загрязнений. Снимите вентиляционную заглушку (если предусмотрена конструкцией).
- Фиксация адаптера: Плотно закрепите переходник шприца в заливном отверстии, используя резьбовое соединение или быстросъемный фиксатор.
- Начало заливки: Медленно нажимайте на рычаг шприца (не более 20% хода за раз). Первые 100-150 мл подавайте с паузами по 3-5 секунд между порциями.
- Контроль потока: Визуально отслеживайте уровень масла через смотровое окно или щуп. При отсутствии визуализации – подавайте не более 50 мл за 10 секунд.
- Дозированная дозаправка: При достижении 90% объема уменьшите скорость подачи вдвое. Последние 5% заполняйте микро-порциями по 10-15 мл с интервалами.
- Финишная выдержка: После заполнения выждите 1-2 минуты перед извлечением адаптера для естественного выхода микропузырей.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Резкое нажатие рычага | Турбулентность потока, захват воздуха | Плавное усилие, дробная подача |
| Непогруженная трубка в масло | Подсос воздуха через шток | Контроль уровня масла в шприце |
| Горизонтальное положение шприца | Смешивание масла с воздухом в камере | Строго вертикальная установка |
При работе с вискозными смазками (класса 00 по NLGI) используйте шприцы с усиленным плунжерным механизмом и предварительно прокачивайте 5-10% объема обратно в тару для удаления воздушных включений из рабочей камеры инструмента.
Техника подачи смазки в труднодоступные зоны подвески
Ключевым этапом является точная идентификация пресс-маслёнок на шаровых опорах, сайлентблоках и шарнирах рулевых тяг. Предварительно очистите зону вокруг ниппеля металлической щёткой и ветошью для исключения попадания абразива внутрь узла при прокачке. Используйте шприц с гибкой или шарнирной насадкой, обеспечивающей угол подачи до 90° к оси ниппеля.
Контролируйте усилие нагнетания: избыточное давление повреждает пыльники, недостаточное не заполняет полость. Признак корректной закачки – выход свежей смазки из дренажных отверстий и уплотнений. Для узлов без видимого выдавливания старого состава ориентируйтесь на рекомендованный производителем объем (обычно 3-5 впрысков шприца).
Специализированные методы для сложных узлов
При обслуживании подшипников ступиц с внутренними полостями применяйте игольчатые адаптеры. Они проникают через технологические отверстия в тормозных дисках или ступичных щитах, обеспечивая точечную подачу без демонтажа колеса. Для шарниров с заглушками вместо ниппелей:
- Извлеките заглушку очищенным пробойником
- Установите временный резьбовой переходник
- Закачайте смазку шприцем с конической насадкой
- Верните штатную заглушку после заполнения
При работе с многосоставными шарнирами (например, рулевые карданы) используйте технику фрагментарной прокачки:
| Этап | Действие | Контрольный признак |
|---|---|---|
| 1 | Закачка в нижний ниппель | Выход смазки в среднем сегменте |
| 2 | Прокачка через средний канал | Появление состава в верхней части |
| 3 | Заполнение верхней полости | Выдавливание из вентиляционного отверстия |
После обслуживания обязательно удалите излишки смазки с поверхностей узлов ветошью. Оставшиеся загрязнения образуют абразивную пасту, ускоряющую износ уплотнений. Для шарниров с повреждёнными пыльниками замена защитного чехла приоритетнее закачки новой смазки.
Процедуры смазки шарниров и подшипников рулевого механизма
Шприц для заливки масла обеспечивает точное дозирование смазочных материалов в труднодоступные узлы рулевой системы. Его конструкция с гибким наконечником и герметичным патроном позволяет работать с шарнирами равных угловых скоростей (ШРУС), рулевыми наконечниками и подшипниками ступиц без загрязнения окружающих деталей. Инструмент создает необходимое давление для преодоления сопротивления затвердевшей смазки и воздушных пробок в каналах.
Перед началом процедуры тщательно очистите пресс-масленки от грязи ветошью и растворителем. Прокачайте шприц 2-3 раза для удаления воздуха из системы после заполнения резервуара. Убедитесь в совместимости масла с материалом сальников – синтетические составы могут повредить резиновые уплотнения старых моделей авто.
Последовательность операций
- Наденьте подходящий адаптер шприца на пресс-масленку шарового шарнира
- Плавно нагнетайте смазку до появления свежего масла из дренажных отверстий
- Остановитесь при сопротивлении поршня – это свидетельствует о заполнении полости
- Проверьте состояние пыльников: вздутия указывают на избыточное давление
Критические ошибки: Использование ударного инструмента для создания давления деформирует игольчатые подшипники. Смешивание несовместимых типов смазок (например, литиевой и бариевой) провоцирует химические реакции, снижающие защитные свойства состава.
| Компонент | Тип смазки | Объем (куб.см) |
|---|---|---|
| Рулевая сошка | Литиевая NLGI 2 | 25-30 |
| Шаровые опоры | Молибденовая | 15-20 |
| Подшипник ступицы | Высокотемпературная | 35-40 |
После обслуживания всех точек обязательно удалите излишки масла с деталей рулевого механизма. Контрольный тест-драйв выявляет некорректную работу: тугое вращение руля свидетельствует о перезаполнении узлов, а стуки – о недостаточной смазке или износе компонентов.
Обслуживание крестовин карданных валов
Регулярная замена смазки в крестовинах кардана предотвращает износ игольчатых подшипников и появление люфтов. Для этой операции требуется специальный шприц для заливки масла, обеспечивающий точное дозирование и проникновение густой смазки в труднодоступные узлы через пресс-маслёнки.
Процедура начинается с очистки зоны вокруг шприцевального ниппеля от грязи металлической щёткой. Далее шприц заполняется тугоплавкой смазкой для карданных валов (например, Литол-24) и плотно фиксируется на пресс-маслёнке. Удаление старой смазки происходит через дренажные отверстия крестовины при подаче нового состава.
Порядок обслуживания
- Демонтируйте защитный кожух кардана (при наличии)
- Очистите пресс-маслёнки крестовин щёткой и ветошью
- Подсоедините наконечник шприца к ниппелю
- Плавно нагнетайте смазку до появления свежего состава из уплотнений
- Удалите излишки материала чистой тряпкой
Критерии качества работы:
- Отсутствие течи смазки после сборки
- Плавное вращение вала без заеданий
- Исчезновение скрипов при старте движения
| Параметр | Норма | Ошибки |
| Объём смазки на крестовину | 3-5 см³ | Переполнение (выдавливание сальников) |
| Периодичность замены | 15 000 км | Использование жидких масел |
| Давление нагнетания | Ручное усилие | Применение пневмоинструмента |
Важно: При появлении коррозии или механических повреждений игольчатых подшипников замена смазки не решит проблему – требуется установка новой крестовины. Шприц должен храниться в чистоте: загрязнения в масле ускоряют износ узла.
Контроль расхода смазки на один узел для предотвращения выдавливания сальников
Точное дозирование смазочного материала при обслуживании узлов трения критически важно для сохранения целостности сальников. Превышение объема подаваемой смазки создает избыточное давление внутри узла, что приводит к выдавливанию уплотнительных элементов из посадочных мест.
Использование шприца с фиксированным объемом подачи на один цикл нагнетания исключает риск переполнения. Конструкция инструмента позволяет заранее установить лимит расхода, соответствующий техническим требованиям конкретного агрегата (ступицы, шарнира, подшипника).
Механизмы контроля расхода
- Регулируемый ограничитель хода поршня – механически задает максимальный объем масла, вытесняемого за одно нажатие рукояти
- Камеры предустановленного объема – сменные цилиндры разной емкости для обслуживания узлов с отличающимися требованиями
- Визуальная калибровка на шкале – контроль количества подаваемого материала через прозрачный корпус с нанесенной разметкой
| Тип узла | Рекомендуемый объем смазки | Последствия перезаполнения |
| Ступичный подшипник | 30-50 мл | Выдавливание сальника, попадание грязи в узел |
| ШРУС | 80-100 мл | Разрушение пыльника, потеря герметичности |
| Шаровой шарнир | 5-7 мл | Деформация резинового чехла, выдавливание смазки |
Систематический контроль расхода через дозирующий шприц сокращает затраты на материалы и предотвращает вторичные отказы, вызванные повреждением сальников. Технология особенно эффективна при обслуживании узлов с замкнутыми полостями, где избыток смазки не имеет выхода наружу.
Очистка наконечников и фильтрации при переходе между типами смазок
Переход между разными типами смазочных материалов требует обязательной очистки шприца для исключения химического конфликта компонентов. Несоблюдение процедуры приводит к деградации свойств новой смазки, засорению узлов твёрдыми частицами или образованию нерастворимых осадков.
Особое внимание уделяется наконечнику и фильтрующей системе инструмента, так как остатки старого состава в труднодоступных зонах провоцируют смешивание продуктов. Это критично при смене синтетических и минеральных масел, консистентных смазок с разными загустителями или материалов для специфичных узлов (например, пищевые/непищевые составы).
Порядок обработки компонентов
После завершения работы с текущим типом смазки выполните последовательно:
- Продувка воздухом: Отсоедините шланг и удалите остатки материала через наконечник компрессором (давление не выше 5 бар).
- Демонтаж фильтра: Извлеките фильтр из корпуса шприца согласно инструкции производителя.
- Механическая очистка:
- Наконечник: промойте в ацетоне/уайт-спирите, удалите затвердевшие частицы иглой из мягкого металла.
- Фильтр: замочите на 20 минут в растворителе, продуйте сжатым воздухом с обратной стороны.
- Промывка всей системы: Заправьте шприц на 1/3 промывочным маслом (нейтральная основа), совершите 5-10 холостых прокачек.
Проверяйте совместимость моющих средств с материалами уплотнений! Для критичных применений (авиационные, медицинские смазки) используйте одноразовые наконечники и отдельные шприцы.
| Материал наконечника | Рекомендуемый растворитель | Запрещённые средства |
|---|---|---|
| Алюминий | Уайт-спирит, керосин | Кислоты, щелочи |
| Нержавеющая сталь | Ацетон, бензин "Калоша" | Хлорсодержащие составы |
| Пластик (нейлон, POM) | Мыльный раствор, изопропанол | Ацетон, толуол |
Регламент ТО: осмотр уплотнений и промывка клапанов
Осмотр сальников коленвала, распредвала, прокладок ГБЦ и масляного поддона выполняется на подъемнике при холодном двигателе. Проверяются следы течи масла, трещины, потертости и деформация резиновых элементов. Особое внимание уделяется уплотнениям вокруг маслозаливной горловины, где используется шприц – их повреждение ведет к попаданию грязи в систему.
Промывка маслосъемных клапанов (PCV) проводится при замене масла. Шприц применяется для точечной подачи очистителя в каналы системы вентиляции картера. Состав заливается через штуцер клапана или демонтированную трубку, после чего двигатель запускается на 5-7 минут для циркуляции растворителя. Эта процедура предотвращает закоксовывание и восстанавливает подвижность мембраны.
Ключевые этапы работ
Инструменты и материалы:
- Шприц масляный с удлиненным носиком
- Очиститель картерных газов
- Фонарь для визуального контроля
- Чистая ветошь
Последовательность действий:
- Снять защиту двигателя (при наличии)
- Обработать подозрительные уплотнения спецспреем-детектором течей
- Отсоединить шланг PCV от клапанной крышки
- Заполнить шприц очистителем, ввести состав в систему
- Повторить промывку 2-3 раза для удаления отложений
| Контрольные точки | Критерии оценки |
| Уплотнители валов | Отсутствие масляных подтеков, эластичность резины |
| Прокладка клапанной крышки | Ровная поверхность без расслоений |
| Работа клапана PCV | Свободное перемещение штока, чистые каналы |
По завершении обязательно промазать новым маслом резиновые кромки сальников при помощи шприца для предотвращения пересыхания. Негерметичные элементы подлежат замене – игнорирование ведет к падению давления масла и ускоренному износу ГРМ.
Хранение и консервация шприца в межсезонье
Тщательная очистка – обязательный этап перед длительным хранением. Полностью разберите инструмент согласно инструкции производителя, удалите остатки масла и загрязнения со всех деталей (цилиндра, поршня, клапанов, наконечников) с помощью керосина, солярки или специального очистителя. Уделите особое внимание внутренним каналам и труднодоступным местам.
После очистки все металлические компоненты необходимо защитить от коррозии. Тщательно просушите детали сжатым воздухом или безворсовой тканью. Нанесите тонкий слой консервационной смазки (литол, солидол или специальное консервационное масло) на поверхности цилиндра, штока поршня, резьбовые соединения и пружины. Избегайте попадания смазки на уплотнители.
Подготовка к хранению и условия
Соберите шприц без избыточного усилия, оставитe поршень в крайнем положении для снятия нагрузки с уплотнений. Упакуйте инструмент в герметичный пакет с силикагелем или промасленную бумагу для защиты от влаги. Храните в сухом месте при стабильной температуре (оптимально +5°C...+25°C), исключив контакт с нагревательными приборами и прямыми солнечными лучами.
Критические ошибки консервации:
- Хранение с остатками рабочей жидкости внутри цилиндра
- Использование агрессивных растворителей, повреждающих манжеты
- Нанесение консервационной смазки на резиновые уплотнители
- Подвешивание за рукоятку (деформация штока)
| Элемент шприца | Метод консервации |
|---|---|
| Металлический цилиндр/шток | Покрытие консервационной смазкой |
| Резиновые уплотнители | Легкая обработка силиконовой смазкой |
| Резьбовые соединения | Нанесение графитовой смазки |
| Подающий шланг | Хранение без перегибов |
Перед сезонным использованием обязательно удалите консервационную смазку чистым маслом, проверьте подвижность поршня и целостность уплотнений. Замените изношенные манжеты при появлении трещин или потере эластичности.
Подготовка дефектовочного листа для выявления неисправностей инструмента
Дефектовочный лист для масляного шприца формируется как системный чек-лист, фиксирующий ключевые параметры работоспособности инструмента. Его структура должна охватывать все функциональные узлы: от герметичности резервуара до точности дозирования.
Основная цель документа – стандартизировать оценку состояния оборудования, минимизировать субъективные факторы при диагностике и создать базу для анализа частоты поломок. Заполнение осуществляется при каждом плановом ТО или после жалоб на некорректную работу.
Структура дефектовочного листа
- Идентификация инструмента
- Модель/серийный номер шприца
- Дата ввода в эксплуатацию
- Привязка к рабочему месту/мастеру
- Проверяемые характеристики
- Целостность корпуса: трещины, деформации
- Состояние уплотнений (сальники, манжеты)
- Работа поршневого механизма: плавность хода, заклинивание
- Функционирование клапанов: утечки при давлении
- Калибровка шкалы дозирования (при наличии)
- Качество резьбовых соединений (иглы, адаптеры)
- Методика контроля
- Визуальный осмотр под нагрузкой
- Тест на герметичность (создание рабочего давления)
- Проверка усилия на штоке динамометром
- Контроль объема выдавливания мерной колбой
| Критерий неисправности | Метод фиксации | Градация дефекта |
|---|---|---|
| Подтёки масла из-под штока | Визуальный + салфеточный тест | Незначительные / Критичные |
| Люфт рукоятки | Ручное раскачивание | Допустимый / Превышенный |
| Занижение объема подачи | Сравнение с эталоном (±5%) | Некорректируемое / Регулируемое |
Фиксация результатов: Каждый пункт сопровождается отметкой "Исправен/Дефект" с обязательным описанием характера неполадки при её выявлении. Для критичных дефектов указывается рекомендация: "Ремонт" или "Списание".
Дополнительно вносится информация о применяемых смазочных материалах и частоте использования инструмента – это помогает выявить коррозию или несовместимость материалов.
Список источников
При подготовке материала использовались специализированные технические источники, обеспечивающие достоверность информации о конструкции, функционале и применении шприцев для заливки масла в автосервисной практике.
Основой для анализа послужили документация производителей, отраслевые стандарты и экспертные публикации, посвящённые инструментам для обслуживания транспортных средств.
Ключевые материалы
- ГОСТы и технические регламенты на автосервисное оборудование
- Каталоги инструментов ведущих производителей (TOTAL, Liqui Moly, Mannol)
- Инструкции по эксплуатации масляных шприцев
- Отраслевые исследования по эффективности инструментов для ТО
- Техническая документация СТО по стандартам работы с ГСМ
- Профильные издания: "Автосервис", "Транспортное обслуживание"
- Методические рекомендации по технике безопасности при работе с маслами
