Силовой бампер своими руками - творчество, достойное уважения

Статья обновлена: 18.08.2025

Стальной профиль режет тишину гаража. Искры от болгарки рисуют траекторию будущей защиты. В руках мастера металл обретает форму, функциональность и характер.

Создание силового бампера – не просто сварка железа. Это осознанный вызов безликому ширпотребу. Это расчет нагрузки, поиск баланса между весом и прочностью, точная подгонка каждой детали кузова.

Здесь нет места компромиссам. Только личное видение, инженерная смекалка и упорство. Каждый шов – ответственность. Каждый изгиб – решение. Результат? Уникальная деталь, рожденная в муках творчества и проверенная на прочность.

Определение функциональных требований к силовому бамперу

Формулировка функциональных требований – критический этап проектирования, определяющий эксплуатационные характеристики и безопасность изделия. Четкое понимание задач бампера исключает компромиссы в конструкции и гарантирует соответствие ожиданиям владельца.

Первичный анализ фокусируется на условиях эксплуатации транспортного средства: тип бездорожья (лесные тропы, болота, скалистые участки), частота использования, наличие дополнительного оборудования (лебедка, кенгурятник). Это формирует базис для технических решений по прочности, геометрии и способу крепления.

Ключевые аспекты требований

Приоритетные направления включают:

• Защитные функции: устойчивость к ударам (деревья, камни), защита фар, радиатора и элементов подвески.
• Утилитарность: интеграция точек крепления для лебедки, площадки под дополнительный свет, возможность установки ковшов или сэнд-траков.
• Масса и распределение нагрузки: расчет допустимого веса без ущерба для динамики и управляемости.

Технические параметры детализируются в таблице:

Критерий	Минимальные требования	Оптимальные значения
Толщина металла	3 мм (сталь)	4-5 мм (легированная сталь)
Крепление к раме	4 точки	6-8 точек с усиленными косынками
Допустимая нагрузка на лебедку	4000 кг	9000+ кг

Обязательно учитываются юридические ограничения: соответствие ПДД по габаритам, отсутствие острых кромок, сохранение номерного места. Пренебрежение этими аспектами ведет к проблемам при техосмотре.

Финальный этап – оценка совместимости с кузовными элементами и электроникой (датчики парковки, адаптивный круиз-контроль). Корректная интеграция исключает конфликты при открывании капота или работе систем безопасности.

Выбор материалов: профильные трубы или листовая сталь

При проектировании силового бампера критически важен выбор между профильными трубами и листовой сталью. Оба материала кардинально отличаются по физическим свойствам и технологичности обработки. Профильные трубы обеспечивают пространственную жесткость каркаса, тогда как листовая сталь формирует сплошную ударную поверхность.

Толщина металла определяет итоговую массу и прочность конструкции. Для труб оптимальны сечения 40×40 мм–60×60 мм со стенкой 3–4 мм. Листовая сталь требует толщины 3–5 мм для сохранения геометрии при ударах. Сварка обоих материалов требует профессионального оборудования, но обработка кромок листа сложнее.

Ключевые отличия материалов

Профильные трубы	Листовая сталь
Преимущества: Меньший вес при равной прочности Простота создания объемных конструкций Удобство монтажа лебедки и фаркопов Недостатки: Ограниченная площадь защиты Риск деформации при точечных ударах Необходимость антикоррозийной обработки полостей	Преимущества: Максимальная защита поверхности Устойчивость к вмятинам Возможность создания сложных обводов Недостатки: Значительное увеличение массы Требовательность к гибочному оборудованию Высокая трудоемкость раскроя

Для экстремального бездорожья комбинируют оба материала: трубы формируют силовой каркас, а листы защищают уязвимые узлы. В любительских условиях профильные трубы предпочтительнее из-за простоты сборки. Листовая сталь незаменима при создании бамперов с интегрированной защитой радиатора и элементов подвески.

Расчет нагрузок на элементы конструкции

Ключевой этап создания самодельного силового бампера – точный инженерный расчет статических и динамических нагрузок, действующих на узлы крепления и силовые элементы. Неверная оценка приведет к деформации или разрушению конструкции при эксплуатации, создавая угрозу безопасности.

Основные нагрузки включают ударные усилия при наезде на препятствие (вертикальные и горизонтальные), крутящий момент от скручивания рамы, массу самого бампера с дополнительным оборудованием (лебедка, кенгурятник), а также вибрационные воздействия при движении по бездорожью. Каждая точка крепления к лонжеронам или раме требует отдельного анализа.

Критические параметры для расчета

• Точки максимального напряжения: Зоны сварных швов, изгибы профилей, отверстия под крепеж.
• Коэффициент запаса прочности: Рекомендуется не менее 1.5-2 для ударных нагрузок.
• Свойства материалов: Предел текучести стали (например, Ст3 – 245 МПа), модуль упругости.

Тип нагрузки	Формула расчета*	Пример для массы 40кг
Ударная (горизонталь)	F = m·a (a=3g при ударе)	F = 40·(3·9.8) ≈ 1200 Н
Статическая (вертикаль)	F = m·g·k (k=1.5-2)	F = 40·9.8·2 ≈ 800 Н

*g – ускорение свободного падения (9.8 м/с²), m – масса, a – ускорение.

Обязательно моделирование краш-тестов в CAD-программах (Comsol, SolidWorks Simulation) или ручной расчет по методикам сопромата. Проверяют:

1. Прогиб балок под максимальной нагрузкой.
2. Сдвигающие усилия в болтах (выбор класса прочности 8.8 и выше).
3. Концентрацию напряжений в местах изменения сечения.

Результаты расчетов определяют минимальную толщину металла (обычно 3-5 мм для стали), тип профиля (квадрат/круг), схему усиления распорками и необходимость буферных элементов.

Подготовка чертежей и технических эскизов

Точный чертёж – фундамент безопасного и функционального силового бампера. Без него конструкция рискует превратиться в набор металлолома с непредсказуемыми последствиями для геометрии кузова и эффективности защиты.

Зафиксируйте на эскизах ключевые точки крепления к лонжеронам или раме, углы наклона, габаритные размеры и зоны размещения вспомогательного оборудования (лебёдка, кенгурятник, ДХО). Учитывайте клиренс, вылет относительно колёс и совместимость с системой охлаждения.

Этапы создания технической документации

1. Обмер посадочных мест: Снимите фактические размеры зоны крепления (толщина металла, межцентровые расстояния отверстий, высота от земли).
2. Эскиз от руки: Набросайте концепцию с указанием основных форм, усиливающих рёбер жёсткости и мест сварных швов.
3. Детализация в ПО: Перенесите эскиз в CAD-программу (например, КОМПАС-3D или Fusion 360) для:
   • Проработки толщины металла (обычно 3-5 мм для стали)
   • Расчёта нагрузок на узлы крепления
   • Генерации карт раскроя листового проката

Параметр	Критично для	Инструмент контроля
Соосность крепёжных отверстий	Отсутствие перекоса при монтаже	Шаблон из фанеры, калиброванные штифты
Угол атаки нижней кромки	Геометрическая проходимость	Транспортир, лазерный нивелир
Зазор до радиатора (мин.)	Терморежим двигателя	Щуп 50 мм, термографическая съёмка на макете

Важно: Внесите в чертёж технологические допуски (+/- 2 мм на сварку) и предусмотрите компенсационные прорези для минимизации термических деформаций. Для сложных криволинейных элементов создайте картонные лекала в масштабе 1:1.

Необходимые инструменты для металлообработки

Создание силового бампера требует не только навыков, но и наличия правильных инструментов. Без них обработка металла превратится в сложную, а порой и невыполнимую задачу.

Для самостоятельного изготовления бампера вам понадобится набор инструментов, охватывающий все этапы работы: от разметки до финального монтажа. Рассмотрим ключевые категории.

Базовый комплект для работы с металлом

• Разметка и измерение:
  • Рулетка (5-10 м)
  • Маркер по металлу/керн
  • Угольник и линейка
  • Штангенциркуль
• Резка и разделка:
  • УШМ (болгарка) с отрезными/зачистными кругами
  • Газовый резак или плазморез (для толстых листов)
  • Ножницы по металлу
  • Напильники/рашпили
• Формообразование и монтаж:
  • Сварочный аппарат (MMA/MIG)
  • Струбцины различных размеров
  • Тиски слесарные
  • Молоток/кувалда
  • Дрель с набором свёрл по металлу

Тип работ	Ключевые инструменты	Важные дополнения
Подготовка	Рулетка, маркер, керн	Шаблоны из картона
Резка	УШМ, защитные диски	Запасные круги, верстак
Сборка	Сварочник, струбцины	Магнитные угольники
Финишная обработка	Шлифмашина, грунтовка	Защитная маска, перчатки

Важно: Для сварки силовых элементов обязательны средства защиты – маска-хамелеон, краги, огнеупорная одежда. Не экономьте на качестве дисков и расходников: от этого зависит точность резов и безопасность.

Разметка и резка металлических заготовок

Точность разметки – фундамент успеха. На очищенную поверхность металла с помощью острого чертила, угольника и рулетки наносят контуры деталей бампера согласно чертежу. Кернение линий предотвратит стирание разметки при работе. Обязательна двойная проверка всех размеров и углов перед резкой – ошибка на этом этапе приведет к перерасходу материала.

Выбор инструмента для резки зависит от толщины металла и доступного оборудования. Болгарка с отрезным диском по металлу – универсальный вариант, но требует аккуратности для получения ровного реза без перегрева кромок. Плазменный резак обеспечивает высокую скорость и чистоту кромок на толстом металле, а ленточная пила идеальна для точных прямых резов в условиях мастерской.

Ключевые аспекты безопасной резки

Используйте защиту: маску-щиток, перчатки, огнестойкую одежду и наушники. Надежно зафиксируйте заготовку струбцинами на верстаке. При работе с болгаркой:

• Контролируйте направление искр – уберите легковоспламеняющиеся материалы
• Не допускайте перекоса диска – это ведет к заклиниванию и разрыву
• Режьте без излишнего давления, давая диску работать на оптимальных оборотах

После резки кромки каждой детали обязательно зачищаются от заусенцев шлифовальным кругом. Это упростит последующую сборку и сварку, исключит травмы при монтаже.

Формовка основных деталей на гибочном станке

Точность разметки и контроля углов – основа успеха при гибке силовых элементов бампера. Используйте шаблоны из фанеры или картона, сверяя каждый изгиб с чертежом, так как даже небольшая погрешность на этом этапе приведет к несоответствию всей конструкции. Особое внимание уделите точной разметке линий гиба на металле, применяя кернер для нанесения четких меток, устойчивых к вибрациям станка.

Подбор толщины и марки металла напрямую влияет на усилие гибки и конечную прочность. Для силовых элементов (лонжероны, кронштейны крепления) чаще используют сталь толщиной 3-5 мм (Ст3, 09Г2С), а для облицовочных частей – 1.5-2.5 мм. Учитывайте направление проката листа – гибка поперек волокон требует большего усилия и может привести к трещинам при работе с толстыми заготовками.

Ключевые этапы и технологические нюансы

Процесс требует последовательности и контроля на каждом шагу:

1. Фиксация заготовки: Надежно закрепите лист в станке, используя струбцины или прижимы, исключая смещение при приложении усилия. Смазка контактных поверхностей станка снижает риск появления царапин на металле.
2. Плавное приложение усилия: Совершайте гибку медленно, без рывков, контролируя совпадение заготовки с шаблоном после каждого подхода. Для сложных многогранных профилей делайте промежуточные гибы, начиная с центральных линий изгиба.
3. Компенсация пружинения: Учитывайте упругую деформацию металла – гните угол на 1-3° больше требуемого (величина зависит от марки стали и толщины). Проверьте результат угломером после снятия нагрузки.

При работе с профильными трубами (для усиления конструкции) используйте специальные роликовые насадки на гибочный станок или трубогиб. Это предотвращает сплющивание сечения. Для сложных криволинейных элементов (например, дуги крыльев бампера) применяйте пошаговую гибку с небольшим шагом смещения заготовки в станке.

Тип детали	Рекомендуемая толщина стали (мм)	Особенности гибки
Лонжероны, силовые ребра	4-5	Требует мощного станка, контроль пружинения
Верхняя/нижняя полки бампера	3-4	Часто нужна гибка по двум осям
Защита фар, крылья	2-2.5	Криволинейная гибка, малый радиус
Кронштейны крепления	4-6	Короткие гибы под углом >90°

После гибки всех элементов обязательно проведите примерочную сборку "насухо". Это выявит возможные отклонения геометрии до сварки. Используйте магнитные угольники и дистанционные прокладки для точной фиксации деталей относительно друг друга. Помните: корректировка после сварки сложнее исправления ошибок формовки.

Подготовка кронштейнов крепления к раме

Определите точки фиксации на лонжеронах рамы, учитывая отсутствие критичных элементов (топливные магистрали, проводка, элементы подвески). Снимите точные замеры расстояний между крепежными отверстиями, углов наклона и толщины металла в зонах контакта.

Перенесите полученные размеры на листовую сталь толщиной 4-6 мм, используя маркер по металлу. Контур кронштейна должен включать монтажную площадку под бампер и ответную часть с отверстиями под болты М12-М14, совпадающую с точками крепления на раме.

Этапы изготовления

1. Вырежьте заготовки плазморезом или газовой горелкой, соблюдая линии разметки.
2. Обработайте кромки шлифмашинкой для удаления окалины и заусенцев.
3. Просверлите отверстия под крепеж в лонжеронах рамы и ответных частях кронштейнов, используя ступенчатое сверление.

Усильте конструкцию косынками из стального уголка 50×50 мм в местах соединения вертикальных и горизонтальных плоскостей. Прихватите элементы сваркой, проверьте геометрию угольником и рулеткой, после чего проварите швы сплошным непрерывным швом.

Параметр	Значение
Толщина металла кронштейна	4-6 мм
Диаметр крепежных болтов	М12-М14
Тип сварного соединения	Двусторонний сплошной шов

Обработайте готовые кронштейны преобразователем ржавчины и покройте грунтовкой по металлу. После монтажа бампера регулярно проверяйте состояние сварных швов и крепежа при эксплуатации внедорожника.

Сборка каркаса методом прихваточной сварки

Подготовленные стальные элементы (трубы, профиль, листы) раскладывают на ровной поверхности, точно совмещая по эскизу. Критически важно зафиксировать детали струбцинами или магнитными угольниками для предотвращения смещения при тепловой деформации. Контроль геометрии проводят рулеткой и угольником на каждом этапе, проверяя диагонали прямоугольных секций.

Сварку начинают с ключевых узлов: точек пересечения труб, угловых соединений и мест крепления кронштейнов. Короткие швы длиной 10-15 мм (прихватки) наносят с шагом 8-12 см, чередуя стороны для равномерного прогрева. Толщина прихваток не должна превышать 30% сечения основного металла. Особое внимание уделяют стыкам ответственных силовых элементов – лонжеронов и поперечин.

Технологические нюансы процесса

Используйте полуавтомат в режиме MIG/MAG с газовой защитой (смесь Ar+CO₂) или электроды диаметром 2-3 мм при ручной дуговой сварке. Основные параметры:

Толщина металла	Сила тока	Диаметр проволоки/электрода
2-3 мм	70-90 А	0.8-1.0 мм / 2 мм
4-5 мм	120-140 А	1.2 мм / 3 мм

После набора всех прихваток выполните контрольные действия:

1. Визуально проверьте отсутствие трещин и непроваров
2. Простучите швы молотком для снятия напряжений
3. Проверьте геометрию рамы, сравнив с техническим эскизом

Важно! Не допускайте перегрева зон соединения – делайте перерывы между прихватками. При обнаружении деформации аккуратно подправьте конструкцию кувалдой через деревянную прокладку до окончательного проваривания.

Контроль геометрии конструкции перед окончательной сваркой

После сборки каркаса прихватками критически проверить соосность и параллельность всех элементов. Использовать рулетку, угольники и лазерный уровень для контроля диагоналей прямоугольных секций – расхождение не должно превышать 2-3 мм на метр. Обязательно зафиксировать конструкцию на ровной поверхности стеллажей или верстака, исключив перекосы от собственного веса.

Провести проверку угловых соединений шаблонами или малкой: вырезы из фанеры с эталонными углами 30°, 45° или 90° плотно прикладывать к узлам. Особое внимание уделить симметрии кронштейнов крепления к раме и точности позиционирования проушин под буксировочные точки. При обнаружении отклонений аккуратно подправить узлы гидравлическим домкратом или кувалдой через демпфирующую прокладку до устранения перекосов.

Ключевые этапы контроля

1. Диагональные замеры:
   • Измерение рулеткой двух диагоналей каждого прямоугольного контура
   • Допустимое расхождение: ≤3 мм для габаритов до 1.5 м
2. Проверка плоскостности:
   • Наложение металлической линейки на рёбра жёсткости
   • Контроль зазоров под свет – максимум 1.5 мм на стыках
3. Верификация точек крепления:
   • Примерка к автомобилю с проверкой зазоров
   • Фиксация кондукторами для сохранения позиции

Важно: все корректировки производить до снятия конструкции с плазового стенда. После правок повторить замеры по контрольным точкам, указанным в чертежах. Только при полном соответствии геометрии переходить к окончательному провариванию швов.

Сварка несущих швов с полным проваром

Полный провар стыка – абсолютно критичное требование для любых несущих узлов силового бампера. Это означает, что расплавленный металл шва должен проникнуть на всю глубину соединения, достигнув корня стыка и обеспечив монолитность конструкции. Неполный провар создает зону концентрации напряжений, резко снижая усталостную прочность и общую надежность бампера при ударных или вибрационных нагрузках.

Достижение полноценного провара требует тщательной подготовки свариваемых кромок и строгого соблюдения технологии. Неправильно выбранный режим сварки, недостаточная разделка кромок или неверная техника ведения электрода приведут к образованию внутренних дефектов (непроваров, пор, шлаковых включений), которые невозможно гарантированно выявить визуально, но которые станут скрытыми "минами замедленного действия".

Ключевые этапы и требования для обеспечения полного провара:

• Разделка кромок: Обязательна для толстого металла (обычно >3-4 мм). Форма (V, X, U) и угол раскрытия подбираются исходя из толщины и положения шва для обеспечения доступа электрода к корню стыка.
• Зачистка: Поверхности кромок и прилегающие зоны (20-30 мм) должны быть тщательно очищены от ржавчины, масла, краски, окалины до чистого металла щеткой или шлифмашинкой.
• Сборка и прихватка: Детали фиксируются в проектном положении короткими прихватками с полным проваром. Зазор в корне стыка контролируется (обычно 1-3 мм, зависит от толщины и метода).

Технология сварки (РДС/ММА):

1. Оборудование и материалы: Сварочный аппарат достаточной мощности (рекомендуется инвертор), качественные электроды (УОНИ 13/55, АНО-4, МР-3 и т.п.), соответствующие основному металлу по составу и диаметру (часто 3-4 мм).
2. Режимы: Сила тока устанавливается по верхнему пределу для выбранного типа/диаметра электрода (например, 100-140А для 4 мм). Напряжение дуги зависит от длины дуги (короткая дуга!).
3. Техника выполнения: Первый (корневой) шов ведется строго по линии стыка, обеспечивая проплавление корня. Последующие слои (при многослойной сварке) перекрывают предыдущие. Угол наклона электрода ~70-80° от вертикали в направлении сварки. Движение – возможны небольшие колебания ("ёлочка", полумесяц) для хорошего сплавления кромок.

Типичная ошибка	Последствие	Как избежать
Слишком малый ток/большая скорость	Непровар корня, "висячий" шов	Правильно подбирать ток, вести сварку равномерно
Недостаточная разделка/большой зазор	Непровар или прожог	Точно соблюдать геометрию разделки и сборки
Плохая зачистка	Поры, шлаковые включения	Тщательно очищать металл до блеска
Длинная дуга	Пористость, непровар, разбрызгивание	Держать максимально короткую дугу

Контроль качества: После сварки шов зачищается от шлака. Обязателен тщательный визуальный осмотр на предмет трещин, кратеров, подрезов, видимых пор и прожогов. Для ответственных конструкций рекомендован неразрушающий контроль (капиллярный, магнитопорошковый). Сомнительные швы подлежат вырубке и переварке. Прочность конструкции бампера напрямую зависит от качества каждого сантиметра несущего шва.

Изготовление усиленных точек для лебедки

Ключевым элементом силового бампера является надежное крепление лебедки, требующее создания усиленных точек, способных выдержать экстремальные нагрузки. Недостаточно просто приварить монтажную пластину – необходимо интегрировать силовую конструкцию в раму или лонжероны автомобиля, обеспечивая равномерное распределение усилий при вытягивании.

Основная ошибка – крепление только к тонкостенному бамперу или кузовным элементам, что гарантированно приведет к деформациям. Точки фиксации должны дублироваться на силовом каркасе, а зоны сварки – усиливаться накладными пластинами. Обязательно предусматриваются сквозные проходные отверстия для штифтов лебедки, защищенные от коррозии.

Этапы создания усиленных креплений

При проектировании учитывайте три критических параметра: толщину металла, тип сварных швов и геометрию узла. Рекомендуемый минимум:

• Сталь от 4 мм (легированная или конструкционная)
• Сквозные болты М12+ вместо сварных шпилек
• Накладные косынки в зонах концентрации напряжений

Последовательность работ:

1. Разметка посадочных мест с учетом хода троса и углов нагрузки
2. Вырезка пластин-оснований с запасом 20% по площади
3. Прихватка усилителей в форме треугольников или трапеций
4. Проварка швов сплошным швом с обеих сторон
5. Контроль геометрии после остывания металла

Типовые решения крепления:

Тип конструкции	Преимущества	Ограничения
П-образный кронштейн	Простота изготовления	Требует усиления рамы
Интегрированная платформа	Максимальная жесткость	Сложность демонтажа
Съемная панель с проушинами	Ремонтопригодность	Дополнительные точки коррозии

После сборки обязательна тестовая нагрузка с усилием в 1.5 раза превышающим тяговое усилие лебедки. Деформация или трещины свидетельствуют о необходимости переделки узла. Финишная обработка включает зачистку швов, антикоррозийное покрытие и покраску.

Интеграция защитных элементов фар

Защита оптики – критически важный аспект при самостоятельном проектировании силового бампера. Открытые фары уязвимы при столкновениях с ветками, камнями или в случае переворота техники. Решение требует не только механической прочности, но и сохранения функциональности освещения.

Наиболее практичный подход – встраивание стальных решеток или перфорированных пластин в конструкцию бампера напротив фар. Конфигурация (вертикальные прутья, горизонтальные полосы, сотовая сетка) подбирается индивидуально, исходя из формы световых приборов и стилистики ТС. Ключевой принцип – минимальное перекрытие светового потока при максимальной площади защиты.

Ключевые этапы и материалы

Работу выполняют в строгой последовательности:

1. Точные замеры: Фиксация габаритов фары, радиуса закруглений, углов наклона.
2. Выбор типа защиты: Гнутые прутки, лазерная резка листа, готовые сотовые панели.
3. Изготовление каркаса: Формирование опорного контура из стальной полосы (толщина 3-5 мм), повторяющего геометрию фары с отступом 20-40 мм.
4. Монтаж защитного поля: Приварка/прикручивание решетки к каркасу. Точки крепежа размечают для равномерной нагрузки.
5. Интеграция в бампер: Ювелирная подгонка узла к основному каркасу бампера, финальная сварка или болтовое соединение.

Требования к материалам:

• Сталь: углеродистая листовая (2-3 мм) или пруток Ø6-10 мм для решеток.
• Альтернатива: алюминиевые сплавы (легче, но сложнее в сварке).
• Антикоррозийная обработка: грунтовка + порошковая покраска или покрытие молотковой эмалью.

Параметр	Рекомендация	Ошибки
Зазор до фары	≥30 мм (вентиляция + виброзащита)	Прямой контакт с корпусом фары
Толщина элемента	Сталь 3-4 мм, алюминий 4-6 мм	Использование тонкой жести (менее 2 мм)
Крепление	Минимум 4 точки по контуру	Только сварка по углам (риск отрыва)
Светопропускание	≥70% площади проекции фары	Слишком частая решетка (эффект "шторки")

Обязательная финальная проверка включает тест освещенности в темное время суток: защита не должна создавать бликов, теней или существенного снижения яркости. При необходимости секции решетки шлифуют или переваривают для коррекции углов.

Создание креплений для дополнительного освещения

Основой для кронштейнов служат стальные пластины толщиной 4-6 мм, вырезанные по шаблону болгаркой. Конфигурация зависит от места установки фар: на верхней плоскости бампера, по бокам или на вертикальных стойках. Критично предусмотреть угол регулировки – продольные прорези в точках крепления позволят менять наклон светового пучка после монтажа.

Для защиты от вибрации между корпусом фары и металлом кронштейна прокладывают резиновые демпферы, вырезанные из транспортёрной ленты. Электрическую разводку выполняют термостойким кабелем в гофре, пропуская его через технологические отверстия в бампере с обязательной установкой сальников. Силовые цепи подключают через реле, управляемое отдельной кнопкой в салоне.

Ключевые этапы сборки

1. Разметка посадочных точек: примерка корпусов фар на бампер с учетом дорожного просвета
2. Формирование крепежных ушей: гибка пластин в тисках с усилением сварными косынками
3. Антикоррозийная обработка: пескоструйная очистка + грунт-эмаль "3 в 1"
4. Тест на нагрузку: проверка деформации подвесом груза 10 кг

Тип освещения	Рекомендуемый кронштейн	Диаметр крепежа
Противотуманные фары	L-образный с поворотным шарниром	М8
Дальний свет (прожекторы)	П-образная рама с рёбрами жёсткости	М10
Боковая подсветка	Телескопическая штанга с хомутами	М6

Важно: при размещении на крыле бампера смещайте кронштейны к центру – это защитит фары от веток при движении по бездорожью. Для владельцев лебедки предусмотрите съёмную конструкцию, не блокирующую доступ к барабану.

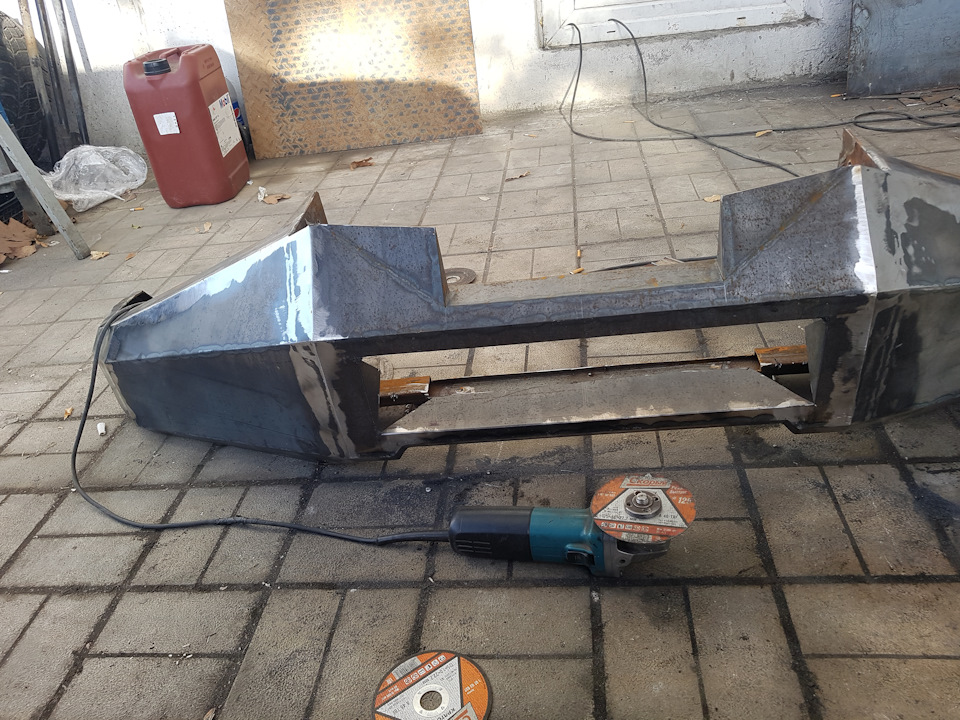

Обработка сварных швов шлифмашинкой

После сварки силового бампера швы требуют тщательной обработки для устранения наплывов, окалины и микротрещин. Шлифовка угловой шлифовальной машиной (УШМ) не только придает конструкции эстетичный вид, но и повышает коррозионную стойкость металла, обеспечивая равномерное нанесение защитного покрытия. Грубые неровности становятся концентраторами напряжения, что недопустимо для элемента, испытывающего ударные нагрузки.

Начинайте с лепестковых кругов зернистостью P40-P80 для грубого выравнивания шва заподлицо с основным металлом. Контролируйте усилие прижима, избегая локального перегрева и образования углублений. Обязательно используйте средства защиты: маску-щиток, перчатки из плотной ткани и респиратор. Особое внимание уделите стыкам в труднодоступных местах – необработанные участки запустят коррозию изнутри.

Технология финишной шлифовки

1. Обработайте зону шва кругами с постепенным уменьшением абразива: P120 → P180 → P240
2. Проведите пальцем в перчатке вдоль шва для выявления скрытых дефектов
3. Удалите металлической корщеткой остатки окалины в сварочных кратерах
4. Пройдитесь войлочным кругом с пастой ГОИ для зеркального блеска (опционально)

Материал	Рекомендуемые круги	Скорость УШМ (об/мин)
Сталь 3-5 мм	Лепестковые P60-P120	6000-8000
Нержавеющая сталь	Бесконечные ленты P150-P220	4000-6000
Алюминий	Полимерные абразивные диски	3000-5000

Критически важно: Не допускайте скругления кромок в местах силовых соединений – это снижает прочность конструкции. После шлифовки обезжирьте поверхность уайт-спиритом перед грунтовкой. Помните: качественно обработанный шов не должен выделяться рельефом на основном металле.

Зачистка поверхности перед антикоррозийной обработкой

Тщательная зачистка металла – критически важный этап, определяющий долговечность и эффективность антикоррозийной защиты силового бампера. Любые оставшиеся следы ржавчины, окалины, старых покрытий или загрязнений сведут на нет действие даже самого дорогого грунта и краски, создав очаги подпленочной коррозии.

Начинайте с грубой обработки: используйте угловую шлифмашину (болгарку) с насадками для интенсивного удаления толстого слоя ржавчины, окалины от сварки и остатков заводского покрытия. Особое внимание уделите сварным швам, стыкам и труднодоступным внутренним полостям конструкции, где влага скапливается чаще всего.

Этапы и инструменты для качественной зачистки

После грубой очистки переходите к более тонкой подготовке поверхности:

• Абразивная обработка: Используйте лепестковые круги (P40-P80) для выравнивания поверхности и удаления мелких неровностей. Зачистите все острые кромки, чтобы избежать сколов краски в будущем.
• Обезжиривание: Тщательно протрите всю поверхность ветошью, смоченной в специальном обезжиривателе (уайт-спирит, антисиликон). Удаление масел, смазок и отпечатков пальцев – обязательное условие адгезии.
• Финишная шлифовка: Обработайте металл абразивом P120-P180 для создания мелкой шероховатости (анкера), необходимой для надежного сцепления с грунтом.

Контроль качества зачистки – не менее важен, чем сама работа. Поверхность бампера перед грунтованием должна быть:

1. Абсолютно сухой – исключить контакт с водой после обезжиривания.
2. Равномерно матовой – без глянцевых участков старой краски или металла.
3. Чистой – никакой пыли, ворса от ветоши или абразивной крошки (используйте сжатый воздух или чистую сухую ткань).

Тип загрязнения/дефекта	Метод удаления	Критичность
Ржавчина (рыхлая)	Щетка по металлу, корщетка на УШМ	Высокая (разрушает металл)
Окалина, брызги металла	Зачистной круг, шабер	Высокая (плохая адгезия)
Технические масла, смазки	Обезжириватель	Высокая (барьер для адгезии)
Пыль, мелкая стружка	Сжатый воздух, чистая ветошь	Средняя (дефекты покрытия)

Помните: экономия времени или усилий на зачистке неизбежно проявится позже – пузырями краски, рыжими подтеками и преждевременным разрушением бампера. Качественно подготовленная поверхность – залог того, что ваше творение будет служить долго и выглядеть достойно даже в жестких условиях бездорожья.

Нанесение грунтовки глубокого проникновения

Обезжиренную поверхность бампера тщательно очищают от пыли и микрочастиц абразива сжатым воздухом или чистой ветошью. Подготовка основания критична – остатки загрязнений нарушат адгезию и приведут к отслоению покрытия.

Грунтовку глубокого проникновения перед применением интенсивно перемешивают 3-5 минут до однородной консистенции. При необходимости состав разбавляют рекомендованным производителем растворителем (не более 10% от объема), избегая превышения пропорций для сохранения проникающих свойств.

Технология обработки

Нанесение выполняют в 2-3 тонких слоя с помощью:

• Краскопульта (давление 2-3 атм, сопло 1.4-1.8 мм)
• Макловицы с синтетическим ворсом
• Валика с мелкопористой шубкой

Каждый слой наносится крестообразными движениями с перекрытием предыдущего на 30%. Интервал между слоями – 15-20 минут (ориентируются на матовость поверхности). Избегают подтеков и непрокрасов, особое внимание уделяя:

• Сварным швам
• Угловым стыкам
• Зонам крепления элементов

Температурный режим соблюдают строго: +10°C до +30°C при влажности ниже 75%. Полную полимеризацию обеспечивают выдержкой 24 часа перед шпатлеванием или окрашиванием.

Покраска молотковой эмалью для защиты от камней

Молотковая эмаль – оптимальное решение для защиты бампера от сколов и царапин, вызванных ударами камней. Её особая структура после высыхания образует прочное покрытие с характерным рельефом "чеканки", способное гасить энергию удара и маскировать мелкие дефекты. Главное преимущество – устойчивость к абразивному воздействию и коррозии даже при повреждении верхнего слоя.

Подготовка поверхности критична: бампер необходимо тщательно обезжирить, зашкурить старую краску до матовости и удалить любые следы ржавчины. Обязательно нанесение адгезионного грунта по металлу, особенно на оцинкованные или алюминиевые элементы. Пренебрежение этим этапом приведёт к отслаиванию эмали под нагрузкой.

Технология нанесения

Работу проводят в сухом, тёплом помещении с хорошей вентиляцией. Эмаль тщательно перемешивают 5-7 минут и разбавляют рекомендованным производителем растворителем (обычно не более 10-15%). Наносят 2-3 тонких слоя с помощью краскопульта:

• Первый слой – лёгкая "туманная" прослойка для улучшения сцепления.
• Второй слой – основной, равномерный, без подтёков.
• Третий слой (опционально) – финишный, для усиления фактуры и защиты.

Между слоями соблюдают межслойную выдержку 10-20 минут. Полное отверждение занимает до 7 суток – избегайте мойки и езды по гравию в этот период. Для усиления эффекта края бампера и уязвимые зоны можно обработать жидким локером – прозрачным полиуретановым составом.

Параметр	Значение	Примечание
Толщина покрытия	80-120 мкм	Суммарно после всех слоёв
Давление краскопульта	2.5-3.5 атм	Зависит от вязкости
Температура сушки	18-25°C	Ниже +10°C не рекомендуется

Установка демпфирующих прокладок в местах контакта с кузовом

Демпфирующие прокладки критически важны для предотвращения прямого металлического контакта бампера с кузовом. Они поглощают вибрации, снижают шум при движении по бездорожью и защищают лакокрасочное покрытие от истирания в точках крепления.

Материалом служит листовая резина толщиной 3-5 мм или готовые полиуретановые демпферы. Прокладки вырезаются по форме опорных площадок бампера с запасом 2-3 мм по периметру. Обязательно обработайте края для равномерного прилегания.

Технология монтажа

1. Обезжирьте контактные зоны кузова и бампера ацетоном
2. Нанесите тонкий слой герметика на обе стороны прокладки
3. Установите демпферы строго по разметке точек крепления
4. Совместите монтажные отверстия в резине с отверстиями в кузове
5. Затяните крепеж динамометрическим ключом с усилием, указанным в спецификации бампера

Проверьте отсутствие перекосов: зазор между кузовом и бампером должен быть равномерным по всей длине. Обязательно протестируйте конструкцию на вибростенде или в полевых условиях – посторонние скрипы указывают на недостаточную толщину демпфера.

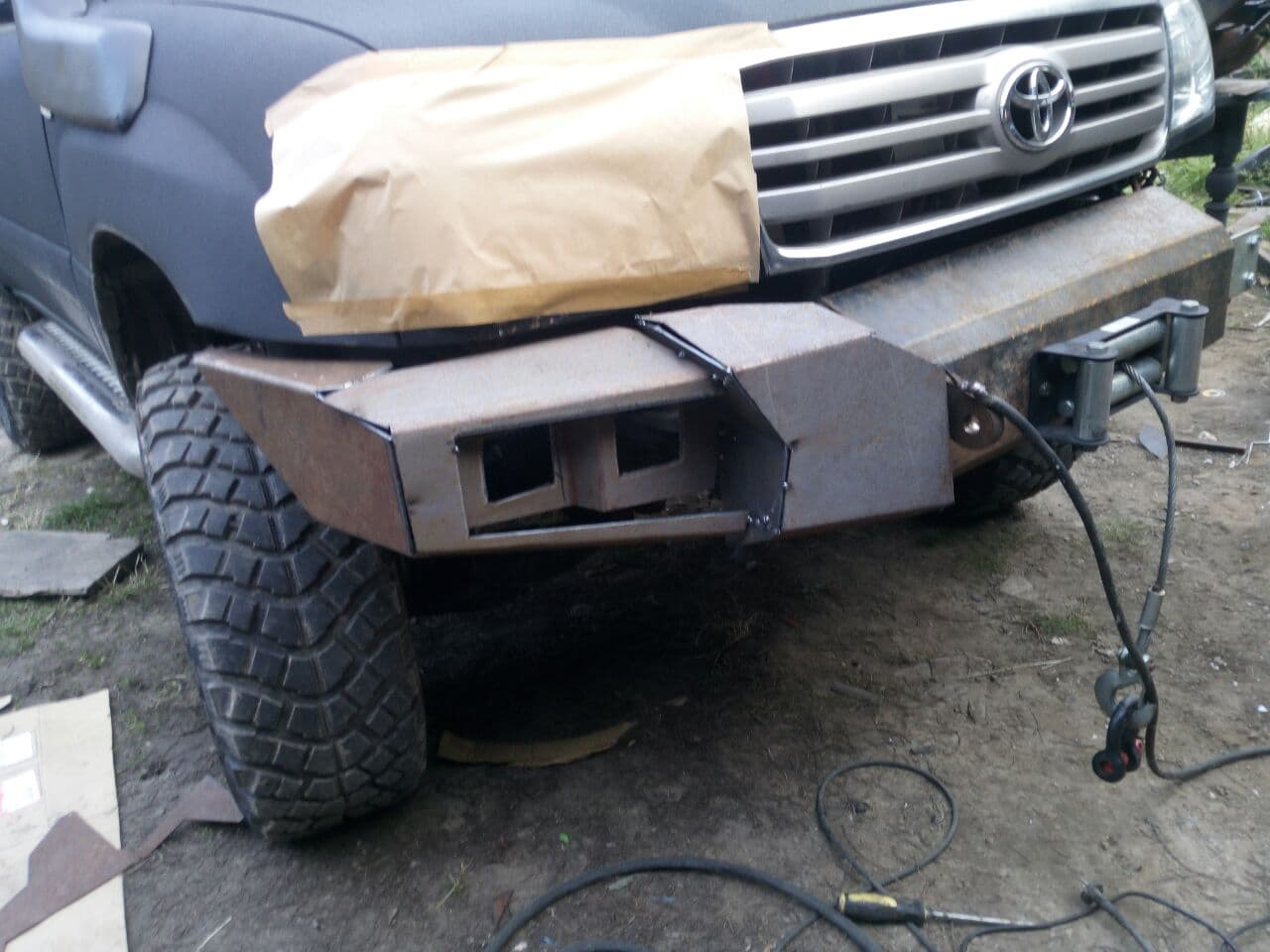

Монтаж бампера с использованием сертифицированных метизов

Крепление силового бампера требует применения исключительно сертифицированных метизов, гарантирующих соответствие заявленным характеристикам прочности и коррозионной стойкости. Пренебрежение этим правилом создаёт риски внезапного разрушения крепёжных узлов при эксплуатационном или ударном воздействии, что чревато потерей элемента и аварийной ситуацией.

Перед установкой проверьте комплектацию метизов согласно технической документации к бамперу, обращая особое внимание на класс прочности (например, 8.8, 10.9 или 12.9 для болтов/шпилек) и маркировку производителя. Используйте динамометрический ключ для соблюдения точного момента затяжки, указанного в спецификации – как недостаточная, так и избыточная сила могут нарушить целостность соединения или резьбы.

Ключевые этапы монтажа

1. Подготовка точек крепления: Тщательно очистите от грязи, ржавчины и старой краски штатные места установки на лонжеронах/раме. При необходимости усильте зоны контакта предварительно одобренными производителем бампера накладками.
2. Контрольная сборка: Соедините все компоненты бампера "насухо" с рамой, используя черновые болты или фиксаторы для проверки соосности отверстий и плотности прилегания. Устраните перекосы до финального крепежа.
3. Окончательная фиксация: Замените временные метизы на сертифицированные, установив их в правильной последовательности (обычно от центра к краям). Нанесите на резьбу только рекомендованный антифрикционный состав (например, молибденовую смазку), избегая герметиков, изменяющих момент трения.

Параметр	Значение	Последствия нарушения
Класс прочности болтов	Не ниже 8.8	Срез крепежа, деформация узла
Момент затяжки	По спецификации бампера (пример: 90-110 Н·м)	Деформация рамы, усталостное разрушение
Защитное покрытие	Оцинковка, Dacromet	Коррозия, "прикипание" гаек

После монтажа обязателен визуальный контроль отсутствия зазоров между бампером и элементами рамы, а также тестовая поездка по бездорожью с последующей повторной протяжкой всех соединений. Регулярно проверяйте состояние метизов (особенно после офф-роуда или зимнего сезона) – коррозия или микротрещины требуют немедленной замены крепежа на аналогичный сертифицированный.

Проверка прочности установки динамическими тестами

Динамические испытания имитируют реальные ударные нагрузки на бампер при движении автомобиля. Их цель – выявить слабые места конструкции, которые не проявляются при статических проверках, особенно в точках крепления к раме или лонжеронам.

Основные методы включают контролируемые наезды на препятствия разной формы (бордюры, пни, искусственные неровности) на скоростях 5-15 км/ч. Дополнительно применяются точечные удары кувалдой по критичным зонам для оценки локальной деформации и целостности сварных швов.

Критерии успешного тестирования

• Отсутствие критических деформаций: допустимый прогиб не должен превышать 5% от геометрии бампера
• Сохранение крепежа: болты/кронштейны не должны иметь сдвигов или трещин после серии ударов
• Нулевое смещение относительно рамы в местах монтажных пластин
• Целостность лакокрасочного покрытия в зонах сварки

Тип воздействия	Параметры	Индикатор успеха
Наезд на угловой рельс	8 км/ч, угол 30°	Отсутствие заклинивания колеса
Удар тросовой тягой	Груз 80 кг × 1.5 м	Макс. деформация 15 мм
Вибрационная нагрузка	Частота 5-40 Гц, 10 мин	Отсутствие резонанса конструкции

Обязательная фиксация результатов на видео позволяет анализировать характер деформации в замедленном воспроизведении. Особое внимание уделяется поведению усилителей – треугольным косынкам и поперечным распоркам.

Организация проводки дополнительных световых приборов

Электромонтаж фар или световых балок требует тщательной проработки схемы подключения. Используйте только медные провода с сечением, соответствующим мощности приборов (минимально 1.5 мм² для LED, от 2.5 мм² для галогеновых). Обязательно устанавливайте предохранитель как можно ближе к источнику питания – обычно точке подключения к аккумулятору. Реле – критически важный элемент, защищающий штатную электропроводку от перегрузки.

Прокладывайте кабели в гофре или пластиковых кабель-каналах, избегая острых кромок, подвижных элементов и зон нагрева. Фиксируйте жгуты пластиковыми хомутами через каждые 20-30 см. Для герметизации точек соединения применяйте термоусадочные трубки с клеевым слоем и силиконовые уплотнители. Размещайте реле и блоки предохранителей в защищенных от влаги местах – под капотом в штатных полостях или внутри салона.

Ключевые этапы подключения

Последовательность действий при монтаже:

1. Расчет нагрузки: Суммируйте мощность всех подключаемых приборов (Вт) и разделите на напряжение (12В) для определения силы тока (А).
2. Подбор компонентов:
   • Провод: Медь, сечение по току (например, 4 мм² для 20А)
   • Предохранитель: Номинал на 20-30% выше расчетного тока
   • Реле: 4-контактное, 30-40А (бренды HELLA, Bosch)
3. Схема подключения:

   Контакт реле	Назначение
   85	Масса (кузов/аккумулятор "-")
   86	Управление (+ от кнопки в салоне)
   30	Силовой "+" от аккумулятора через предохранитель
   87	Выход на "+" световых приборов

4. Проверка: Тестируйте цепь мультиметром до подключения нагрузки. Убедитесь в отсутствии КЗ и корректной работе реле.

Важно: Не подключайте мощные потребители напрямую к штатным выключателям! Использование отдельной кнопки в салоне с индикатором предотвратит разряд аккумулятора. Для защиты от коррозии обработайте контакты токопроводящей смазкой после сборки.

Тестирование углов съезда после установки

Практическая проверка углов съезда – критически важный этап, подтверждающий корректность геометрии установленного самодельного бампера. Основной фокус направлен на сравнение фактических показателей с расчетными значениями, заложенными при проектировании.

Для объективной оценки потребуется ровная площадка с регулируемым пандусом или эстакадой, а также угломер. Замеры проводятся в трех ключевых точках: центральная ось автомобиля и крайние точки бампера по обеим сторонам.

Методика проведения испытаний

1. Постепенное наездание передними колесами на препятствие до момента касания бампером поверхности
2. Фиксация угла подъема в градусах при касании центральной части конструкции
3. Повторение теста с диагональным расположением колес на препятствии
4. Контроль зазора между защитой и поверхностью в экстремальных точках

Параметр	Допустимое отклонение	Критическое значение
Угол въезда (передний)	±2° от расчетного	Снижение >15%
Диагональная проходимость	Не ниже заводского	Касание при 20°
Клиренс под защитой	≥ проектного	Снижение >30 мм

Обязательно проверьте отсутствие вибраций и посторонних звуков при преодолении препятствий, а также целостность точек крепления после цикла тестов. При обнаружении отклонений более допустимых значений потребуется коррекция формы кронштейнов или усиление конструкции.

Успешным считается результат, когда самодельный бампер не ухудшает заводские характеристики проходимости, а в идеале – превосходит их за счет оптимизации геометрии. Особое внимание уделите отсутствию касания поверхности при преодолении крутых рамп с диагональным вывешиванием колес.

Особенности эксплуатации самодельного бампера зимой

Зимняя эксплуатация создаёт специфические нагрузки: металл становится хрупким при глубоком минусе, а температурные деформации усиливают напряжения в сварных швах и точках крепления. Реагенты и влага провоцируют ускоренную коррозию, особенно в стыках и незащищённых местах конструкции.

Налипание снега и льда существенно увеличивает массу бампера, создавая риск деформации или отрыва креплений. Снежные заносы повышают ударные нагрузки при контакте с препятствиями, а видимость элементов крепежа снижается из-за ледяной корки.

Критические аспекты зимнего использования

Фактор	Последствия	Меры противодействия
Температурная хрупкость	Трещины в металле, разрыв сварных швов	Контроль качества сварки; выбор сталей с низким порогом хладноломкости
Коррозия от реагентов	Ослабление несущих элементов, точечный прогар	Грунтовка + покраска в 3 слоя; обработка скрытых полостей мастикой
Обледенение	Перегруз креплений, смещение центра тяжести	Минимизация горизонтальных поверхностей; установка сливных отверстий

Обязательные процедуры перед зимним сезоном:

• Затяжка ответственных болтовых соединений динамометрическим ключом
• Антикоррозийная обработка скрытых полостей преобразователем ржавчины
• Проверка целостности лакокрасочного покрытия в местах сварки

Важно: При температуре ниже -25°C самодельная конструкция требует особого контроля – ударные нагрузки (например, от наезда на сугроб) могут вызвать разрушение, недопустимое для заводских изделий.

Регламентное обслуживание и контроль состояния сварных швов

Регулярный осмотр сварных соединений силового бампера – обязательная процедура, предотвращающая внезапные разрушения конструкции. Даже качественно выполненные швы подвержены усталостным напряжениям, коррозии и механическим повреждениям в условиях бездорожья, вибраций и перегрузок. Периодичность контроля устанавливается индивидуально, но не реже 2-х раз в год (после зимы и перед началом сезона активной эксплуатации), а также после любых значительных ударов или деформаций бампера.

Визуальная диагностика – первый этап проверки. Швы тщательно очищаются от грязи, старой краски и антикора металлической щеткой или пескоструйной обработкой для выявления скрытых дефектов. Особое внимание уделяют зонам максимального напряжения: точкам крепления к лонжеронам, узлам установки лебедки, буксировочных проушин и кронштейнов дополнительного оборудования. Используйте яркое освещение и лупу для поиска микротрещин, пор, непроваров или следов коррозии.

Методы контроля и обслуживания

• Простукивание: Легкие удары молотком по шву. Глухой звук сигнализирует о непроваре или отслоении.
• Дефектоскопия: При подозрении на внутренние дефекты применяют магнитопорошковый или капиллярный метод (например, проникающая жидкость-индикатор).
• Замер геометрии: Контроль отсутствия деформаций в узлах крепления шаблоном или штангенциркулем.
• Подтяжка крепежа: Обязательная проверка и протяжка всех болтовых соединений каркаса и элементов крепления.

Обнаруженные трещины или коррозию немедленно зачищают болгаркой до здорового металла и проваривают заново. Поверхность швов после ремонта и в рамках планового обслуживания защищают грунтовкой по металлу и специальными ЛКМ, устойчивыми к абразивному воздействию и реагентам. Пренебрежение этими процедурами ведет к прогрессирующему разрушению конструкции и создает аварийную ситуацию на дороге.

Правовые аспекты установки нестандартного оборудования

В Российской Федерации установка силового бампера классифицируется как изменение конструкции транспортного средства. Согласно Техническому регламенту Таможенного союза ТР ТС 018/2011, такие модификации требуют обязательного согласования с органами ГИБДД. Без официального оформления эксплуатация автомобиля с несертифицированным оборудованием запрещена.

Несоблюдение процедуры легализации влечёт административную ответственность по ст. 12.5 КоАП РФ: штраф 500 рублей с предписанием демонтировать оборудование. Дополнительно возникают проблемы при прохождении техосмотра, оформлении ОСАГО и при ДТП – виновность водителя может быть увеличена из-за несанкционированных изменений конструкции.

Процедура легализации самодельного бампера

1. Получение заключения предварительной технической экспертизы в аккредитованной лаборатории о возможности монтажа.
2. Установка бампера с обязательным сохранением функционала штатных световых приборов.
3. Прохождение технической экспертизы изменённой конструкции с выдачей протокола соответствия ТР ТС 018/2011.
4. Оформление свидетельства о безопасности конструкции транспортного средства в ГИБДД.
5. Внесение изменений в ПТС и свидетельство о регистрации ТС.

Ключевые требования к конструкции:

• Габариты: выступ за пределы кузова – не более 30 мм по бокам, отсутствие острых травмоопасных элементов.
• Светотехника: сохранение видимости фар, поворотников и госномера, отсутствие бликующих поверхностей.
• Прочность: отсутствие деформаций при статических нагрузках до 100 кг в контрольных точках.

Параметр	Норматив	Проверка
Угол въезда	Не менее заводского значения	Замер после установки
Высота установки	Не ниже 40 см от дорожного покрытия	Инструментальный контроль
Материалы	Отсутствие горючих компонентов	Экспертная оценка

Список источников

При подготовке материала о самостоятельном изготовлении силовых бамперов были изучены специализированные технические ресурсы, практические руководства и профильные сообщества. Представленные источники содержат актуальные данные по конструированию, выбору материалов и особенностям монтажа.

Для углубленного изучения темы рекомендуются следующие проверенные публикации и платформы, где подробно освещаются инженерные аспекты и безопасность самодельных решений.

• Форум внедорожников 4x4.ru - разделы "Самодельные бампера" и "Кузнечные работы" с реальными проектами
• Журнал "За рулём. Тюнинг" - статья "Расчёт прочности сварных конструкций" (№7, 2023)
• YouTube канал "Гараж 54" - цикл роликов "Бампера для бездорожья: от эскиза до установки"
• Пособие "Самодельная защита автомобиля" (авт. К. В. Сидоров, изд. "ТехноМир", 2021)
• Сайт Off-road Drive - руководство "Основы проектирования силовых элементов"
• Блог "Лаборатория тюнинга" - серия постов "Выбор металла для бампера: толщина и марки стали"
• ГОСТ Р 41.26-2001 - требования к внешним выступающим элементам ТС

Видео: Как делают бамперы для автомобилей


• Катушка зажигания Ока - выбор, установка, обслуживание

• Гигантские авто мира в фотографиях

• Lamborghini Aventador - эксклюзив на дорогах
