Синхронизатор карбюраторов - особенности конструкции и настройка

Статья обновлена: 04.08.2025

Для оптимальной работы многокарбюраторных систем двигателя требуется точная балансировка подачи топливно-воздушной смеси. Руководство описывает принцип работы диагностического прибора, ключевые элементы конструкции и критерии выбора оборудования для настройки.

Рассмотрены типы синхронизаторов – от вакуумных до электронных – с анализом их эксплуатационных характеристик. Даны практические советы по калибровке карбюраторов для предотвращения перерасхода топлива и неравномерной нагрузки на цилиндры.

Определение понятия "синхронизация карбюраторов"

Синхронизация карбюраторов – это процедура точной настройки нескольких карбюраторов в двигателе, обеспечивающая равномерное поступление топливовоздушной смеси во все цилиндры. Её цель – добиться идентичной пропускной способности каждого карбюратора при одинаковом положении дроссельных заслонок, чтобы исключить дисбаланс в работе цилиндров.

Ключевая задача синхронизации – гармонизировать работу мотора, предотвратив следующие проблемы: перегрев отдельных цилиндров из-за обеднённой смеси, повышенные вибрации из-за разнотяга, снижение мощности и увеличение расхода топлива. Признаки нарушенной синхронизации проявляются как неустойчивый холостой ход, провалы при разгоне или "троение" двигателя.

Основные принципы процесса:

• Настройка углов открытия дроссельных заслонок во всех карбюраторах до полного совпадения на каждом режиме (холостой ход, частичная и полная нагрузка).
• Контроль согласованности срабатывания механизмов привода (тросов, тяг).
• Выравнивание разрежения во впускных коллекторах при помощи вакуумного манометра или жидкостного синхроскопа.

Без корректной синхронизации невозможно обеспечить стабильность, экономичность и максимальный ресурс двигателя с многокарбюраторной системой питания. Это обязательный этап ТО при обслуживании или ремонте.

Признаки несинхронной работы карбюраторов

Основным индикатором несинхронности служит неравномерная работа двигателя на холостом ходу. Мотор начинает вибрировать, появляются посторонние звуки в виде "чихания" или приглушённых хлопков из впускного тракта. Такие симптомы особенно заметны при прогреве и исчезают под нагрузкой.

Наблюдается снижение отзывчивости на педаль газа – автомобиль "тупит" при разгоне либо рывками набирает обороты. Одновременно увеличивается расход топлива на 10-15% от нормы, а из выхлопной трубы идёт нехарактерный серый или чёрный дым даже после полного прогрева.

Диагностические наблюдения

При проверке воздушной заслонкой явно прослушивается разница в звуке всасываемого воздуха – один карбюратор издаёт более резкий свист. Используя тахометр или механический синхротестер, выявляется расхождение в показаниях между диффузорами:

• 250-300 об/мин – допустимый разброс у 4-цилиндровых двигателей
• Более 500 об/мин – критичное отклонение, требующее срочной регулировки

Дополнительным признаком служит неравномерный температурный режим: выпускные коллекторы цилиндров показывают разницу нагрева более 30°C при работе под нагрузкой. На свечах зажигания образуется неидентичный нагар – от светло-серого до чёрного маслянистого.

Параметр	Норма	При несинхронности
Разница дроссельных заслонок	0.05 мм	0.2 мм и более
Отзыв на резкое открытие газа	Мгновенный подхват	Задержка 1-2 сек с провалом

Последствия езды с рассинхронизированными карбюраторами

Неравномерная подача топливовоздушной смеси в цилиндры приводит к дисбалансу работы двигателя. Отдельные цилиндры подвергаются повышенной нагрузке из-за обеднения или обогащения смеси, тогда как другие функционируют в непредусмотренных режимах. Это провоцирует локальный перегрев, детонацию и ускоренный износ поршневой группы.

Повышенная вибрация силового агрегата усиливает механические нагрузки на крепления, подушки двигателя, элементы выхлопной системы и кузовные детали. Длительная эксплуатация вызывает разрушение сварных швов, появление трещин в коллекторах и преждевременный выход из строя подшипников трансмиссии.

Критические негативные эффекты:

• Снижение КПД двигателя – потеря мощности до 20-30% и увеличение расхода топлива
• Прогорание клапанов – следствие работы на переобеднённой смеси в отдельных цилиндрах
• Деформация коленчатого вала из-за ударных нагрузок при неравномерном рабочем ходе поршней

Короткосрочные последствия	Долгосрочные последствия
Провалы при разгоне	Коксование камер сгорания
Рывки на холостом ходу	Разрушение катализатора
Неустойчивые обороты	Критический перегрев ГБЦ

Особую опасность представляет обратный хлопок во впускном коллекторе при попытках резкого ускорения - воспламенение смеси до закрытия клапанов провоцирует ударные нагрузки на кривошипно-шатунный механизм. Регулярная синхронизация (каждые 10-15 тыс. км) предотвращает развитие перечисленных неисправностей.

Классификация синхронизаторов по принципу работы

Синхронизаторы карбюраторов классифицируют по способу измерения параметров и механизму регулировки. Каждый тип использует уникальный принцип для обеспечения согласованного открытия дроссельных заслонок.

Различают три основных категории, отличающихся по методам контроля и коррекции работы карбюраторов. Критерием разделения служит физический принцип, используемый для сравнения и выравнивания параметров.

Типы синхронизаторов по принципу действия

1. Механические: Регулировка осуществляется через систему рычагов и тяг. Равенство углов открытия заслонок контролируется визуально или тактильно мастером.
2. Пневматические (вакуумные): Измеряют разрежение во впускных коллекторах с помощью U-образных трубок или манометров. Балансировка достигается выравниванием показаний.
3. Электронные: Используют датчики положения заслонок или давления. Отображают данные на цифровом табло с возможностью звуковой индикации.

Гибридные системы могут сочетать пневматический контроль с электронной обработкой данных. Принцип работы определяет точность измерений и сложность настройки.

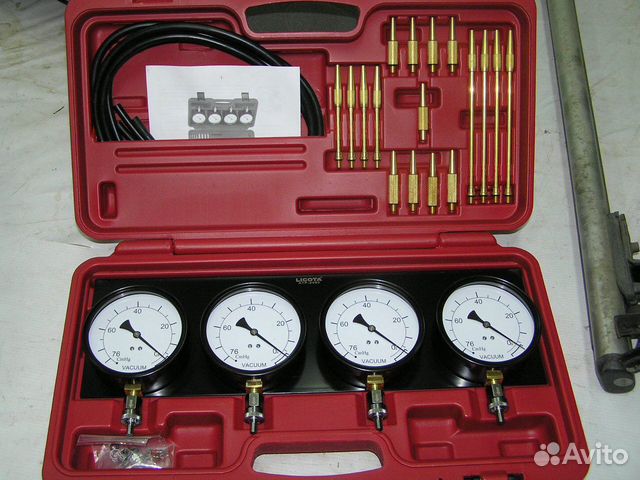

Вакуумные синхронизаторы: устройство и особенности

Устройство вакуумного синхронизатора включает несколько упрощенных вакуумметров, соединенных системой гибких шлангов со штуцерами впускных коллекторов каждого цилиндра. Принцип основан на взаимосвязи показателей разрежения: отклонения в работе карбюраторов фиксируются стрелочными или цифровыми индикаторами, отображающими разницу вакуума между цилиндрами. Ключевым конструктивным элементов является калибровочная камера с мембраной, трансформирующей перепады давления в механическое движение индикатора.

Отличительная особенность вакуумных моделей – высокая чувствительность к герметичности системы. Минимальные утечки воздуха в соединениях истрескивают достоверность измерений. Регулировку выполняют исключительно на прогретом двигателе при холостых оборотах, сравнивая колебания стрелок. Преимущества включают наглядность диагностики и отсутствие необходимости в источнике питания, недостатки – погрешности при вибрациях двигателя и ограниченную точность из-за механических люфтов.

Сравнение характеристик

Параметр	Вакуумный	Электронный
Точность	Средняя (±0.5–1 кПа)	Высокая (±0.1 кПа)
Зависимость от вибрации	Критична	Минимальна
Тип индикации	Аналоговый	Цифровой/LCD

1. Надежность: Стойкость к электромагнитным помехам при отсутствии электронных компонентов
2. Ограничения: Возможность калибровки только на стабильных оборотах холостого хода
3. Меры предосторожности: Обязательная замена резиновых шлангов каждые 2-3 года для сохранения эластичности

Манометрические (жидкостные) приборы: конструкция и применение

Принцип действия жидкостных манометров основан на уравновешивании измеряемого давления столбом рабочей жидкости определённой плотности. Наиболее распространена U-образная конструкция: стеклянная или пластиковая трубка, согнутая в виде буквы U и частично заполненная индикаторной жидкостью (чаще всего водой, спиртом или ртутью). Один конец трубки соединяется с измеряемой средой (впускной коллектор двигателя), а второй остаётся открытым в атмосферу. Разница уровней жидкости в коленах трубки (Δh) прямо пропорциональна измеряемому разрежению или избыточному давлению и рассчитывается по формуле P = ρ * g * h, где ρ – плотность жидкости, g – ускорение свободного падения.

Помимо классических U-образных моделей, существуют манометры с наклонной трубкой (для повышения точности измерений малых давлений), чашечные (одно колено заменено резервуаром большого диаметра) и приборы с поплавковыми или колокольными механизмами для автоматической регистрации показаний. Независимо от типа, все жидкостные манометры отличаются высокой точностью и стабильностью показаний в штатных условиях эксплуатации, так как их работа не зависит от упругих свойств материалов.

Области применения и особенности

В практике авторемонта и диагностики карбюраторов жидкостные манометры применяются преимущественно для:

• Измерения разрежения во впускном коллекторе двигателя – ключевого параметра при настройке синхронизации работы карбюраторов.
• Проверки равномерности разрежения по цилиндрам или карбюраторам в многокарбюраторных системах.
• Тестирования герметичности вакуумных магистралей, диафрагм распределителей зажигания или клапанов экономайзера.

Важные эксплуатационные требования:

1. Выбор жидкости с подходящей плотностью и низким коэффициентом поверхностного натяжения (для чёткой фиксации мениска). Особенно критично при работе с низким давлением.
2. Тщательное удаление воздушных пузырьков из системы перед измерениями – даже малые пузыри искажают показания.
3. Исключение резких перепадов давления во избежание "выброса" жидкости из трубки. Рекомендуется использование демпферов или ограничительных клапанов.
4. Учёт температуры окружающей среды при работе с термочувствительными жидкостями (спирт, керосин) из-за изменения их плотности.

Для диагностики карбюраторов целесообразно использовать комплект из двух или четырёх проградуированных манометров с единой шкалой, заполненных безопасной подкрашенной жидкостью. Это обеспечивает одновременный замер параметров на всех цилиндрах или камерах карбюратора и визуализацию различий.

Электронные синхронизаторы: преимущества и ограничения

Электронные синхронизаторы представляют собой современную альтернативу механическим вакуумметрам для регулировки карбюраторов.

Они используют электронные датчики разрежения (часто пьезоэлектрические или на основе тензорезисторов), преобразующие давление в электрический сигнал, который затем обрабатывается микропроцессором и отображается на цифровом дисплее или светодиодных шкалах.

Преимущества электронных синхронизаторов

• Высокая точность: Электронные компоненты обеспечивают более точные и стабильные показания по сравнению с механическими аналогами.
• Наглядность: Цифровой дисплей напрямую отображает числовые значения разрежения в удобных единицах (мм рт.ст., кПа или др.), упрощая сравнение и интерпретацию.
• Ускорение процесса: Цифровая индикация часто позволяет быстрее сравнивать потоки между карбюраторами и достигать синхронизации.
• Дополнительные возможности: Многие модели обладают функцией усреднения ("Averaging"), которая гасит колебания стрелки от пульсаций двигателя, упрощая получение стабильного значения. Возможно запоминание эталонных значений.
• Меньшая подверженность износу: Отсутствие механических трубок и жидкостей повышает долговечность и надежность.

Ограничения электронных синхронизаторов

• Зависимость от питания: Требуют элементов питания (батарей) или внешнего источника.
• Чувствительность к помехам: Электронные цепи могут быть восприимчивы к электромагнитным помехам (особенно от системы зажигации).
• Чувствительность к вибрациям: Иногда требуют аккуратной фиксации приборного блока для минимизации влияния вибраций двигателя.
• Стоимость: Как правило, электронные модели дороже механических вакуумметров.
• Возможная сложность диагностики поломок: При неисправностях электронной начинки диагностика и ремонт сложнее, чем у механических приборов.

Рекомендации по использованию электронных синхронизаторов

• Читайте инструкцию: Внимательно изучите руководство пользователя конкретной модели для правильного подключения, настройки режимов (например, выбор единиц измерения) и эксплуатации.
• Контроль заряда батарей: Всегда проверяйте и своевременно заменяйте элементы питания. Низкий заряд батарей приводит к некорректным показаниям.
• Декалибрация (Обнуление): Перед каждым использованием выполняйте процедуру декалибрации прибора (обнуления показаний при атмосферном давлении), как указано в инструкции. Это критически важно для точности.
• Фиксация прибора: Надежно закрепите корпус синхронизатора, чтобы минимизировать вибрации. Размещайте его вдали от высоковольтных проводов для снижения влияния помех.
• Прогрев двигателя: Обязательно выполняйте синхронизацию на полностью прогретом двигателе (рабочая температура охлаждающей жидкости и масла).
• Защита от перепадов давления: Старайтесь избегать резких открытий дроссельной заслонки при подсоединенном приборе во избежание повреждения чувствительных датчиков.
• Усреднение сигнала: Используйте функцию усреднения (если доступна) для получения стабильных показаний, не зависящих от пульсаций впуска.
• Проверка подсоса: Убедитесь в плотном прилегании резиновых адаптеров к штуцерам карбюраторов и отсутствии подсоса постороннего воздуха.
• Лампа вместо тахометра: Хорошей практикой является использование лампы стробоскопа или контрольной лампы в обмотке зажигания вместо бортового тахометра для точного контроля оборотов холостого хода во время регулировки.

Ключевые компоненты механического синхронизатора

Синхронизатор карбюраторов представляет собой устройство для точного выравнивания интенсивности потока воздуха или разрежения между каналами. Основные элементы конструкции обеспечивают замер параметров и регулировку положения дроссельных заслонок.

Ключевые узлы включают в себя следующие функциональные группы компонентов, работающие в комплексе для сравнения и балансировки рабочих параметров карбюраторов.

• Измерительные блоки: Манометры (МЭМС-датчики разрежения) или U-образные стеклянные трубки с жидкостью (масло/вода), преобразующие разряжение в визуальные показания. Количество соответствует числу цилиндров двигателя.
• Корпусная группа: Жёсткий несущий каркас из металла или ударопрочного пластика с креплениями для измерительных элементов и защитными кожухами. Обеспечивает сохранность трубок/датчиков.
• Коммуникационные патрубки: Термостойкие резиновые или силиконовые шланги малого диаметра с присоединительными переходниками. Обеспечивают герметичное подключение к штуцерам впускного тракта.
• Регулировочные элементы: Винты коррекции тяг дросселей или топливных жиклёров (в зависимости от конструкции карбюратора). Имеют зоны точной настройки чувствительности.
• Управляющие сервокомпоненты: Кулачковые блоки синхронизации хода заслонок, пружины возврата. Отвечают за взаимосвязанное перемещение регулировочных узлов.

Основные элементы современного электронного устройства

Основу любого электронного синхронизатора карбюраторов составляют датчики разрежения – высокочувствительные сенсоры, преобразующие уровень вакуума во впускном тракте каждого цилиндра в электрический сигнал. Данные с датчиков обрабатываются микроконтроллерным блоком, который анализирует разницу значений между цилиндрами в реальном времени.

Для визуализации результатов синхронизации используется табло с цифровыми или стрелочными индикаторами. Современные модели часто комплектуются цветными дисплеями, отображающими графики, численные значения вакуума и отклонения в процентах. Управление режимами работы осуществляется через кнопочную панель или сенсорный интерфейс.

Ключевые модули устройства включают:

• Аналого-цифровой преобразователь – преобразует аналоговые сигналы датчиков в цифровой код.
• Энергонезависимая память – сохраняет калибровочные коэффициенты и результаты последних замеров.
• Источник питания – стабилизированная схема защиты от скачков напряжения автомобильной сети (обычно 12В)

Пример архитектуры обработки сигналов:

Этап обработки	Компоненты
Фильтрация сигнала	Аппаратные RC-фильтры, ПО-фильтры
Сравнение данных	Дифференциальные усилители, компараторы
Калибровка	Программные алгоритмы компенсации погрешностей

Аналоговые и цифровые индикаторы: сравнительный анализ

Аналоговые индикаторы в синхронизаторах карбюраторов отображают данные через стрелочные приборы или вакуумметры. Принцип основан на преобразовании разряжения во впускном коллекторе в механическое движение стрелки. Плюсы таких систем – визуальная наглядность плавных изменений давления и отсутствие необходимости питания. Минусы включают погрешность калибровки, чувствительность к вибрациям и ограниченную точность при малых перепадах разрежения.

Цифровые индикаторы используют электронные датчики давления, данные которых обрабатываются микроконтроллером и выводятся на ЖК-дисплей числовыми значениями. Ключевые преимущества: высокая точность (±0.1 кПа), автоматическая калибровка и возможность фиксации показаний. Недостатки – зависимость от источника питания (батарея/аккумулятор) и более высокая стоимость из-за сложной электроники.

Критерии выбора

При подборе типа индикатора рекомендуем учитывать:

• Частоту использования: для регулярного применения предпочтительны цифровые модели
• Условия работы: в гараже с вибрациями (например, рядом с работающим ДВС) надежнее аналоговые варианты
• Точность настройки: для спортивных двигателей критична цифровая индикация

Параметр	Аналоговый	Цифровой
Точность	± 3-5% шкалы	± 0.2 кПа
Калибровка	Механическая (винт原先)	Автоматическая (кнопка)
Стойкость к помехам	Высокая	Требует защиты от ЭМИ

Экспертный совет: для большинства ремонтных работ достаточно аналогового синхронизатора из-за простоты и надежности. При диагностике современных инжекторных систем или форкамерных двигателей выбирайте цифровые приборы с функцией записи параметров.

Технология измерения разрежения в цилиндрах двигателя

Измерение разности разрежения между цилиндрами является основным методом настройки синхронизации карбюраторов. Процесс основан на подключении вакуумметров к впускным каналам каждого из цилиндров, обычно через специальные вакуумные порты или отборные штуцера, расположенные во впускном коллекторе рядом с карбюратором для каждого цилиндра. Разрежение создается движением поршней в такте впуска и зависит от положения дроссельной заслонки, состояния двигателя и степени открытия дросселей карбюраторов.

Для точности измерений предпочтителен прибор с несколькими идентичными вакуумметрами (4 для рядного 4-х цилиндрового двигателя) или один многоканальный вакуумметр. Настройку рекомендовано проводить, используя в качестве эталона жидкостной вакуумметр повышенной точности. Двигатель должен быть прогрет до рабочей температуры, все системы зажигания и состав топливной смеси предварительно отрегулированы. Работа холостого хода должна быть устойчивой.

Последовательность замера и регулировки

1. Калибровка по эталону: Один вакуумметр (или канал) подключают к эталонному прибору (жидкостному вакуумметру) и нагнетают разрежение для их совместной проверки и при необходимости внесения поправок в показания остальных приборов синхронизатора. Наиболее стабильный цилиндр часто выбирают как базовый для сравнения.
2. Сравнение показаний: Подключив все вакуумметры к соответствующим цилиндрам, наблюдают за их показаниями на установившемся холостом ходу. Сравнивают значения разрежения между всеми цилиндрами.
3. Регулировка: Разницу в показаниях устраняют путем подстройки винтов количества (качества) холостого хода или винтов привода дроссельных заслонок карбюраторов. Регулировку проводят поэтапно и незначительно.
   • При наличии синхронизатора с четырьмя приборами можно стремиться к максимально одинаковым показаниям у всех цилиндров.
   • При использовании одного прибора и последовательного переключения между цилиндрами, его показания соотносят с выбранным базовым (эталонным) цилиндром.
4. Контроль герметичности: Убеждаются в герметичности всех соединений (трубок, штуцеров) между двигателем и вакуумметрами, так как подсос воздуха искажает результаты измерений.
5. Дополнительные проверки: Для комплексной настройки могут потребоваться дополнительные замеры на повышенных оборотах холостого хода и на средних оборотах с небольшим открытием дросселя.

Маркировка шкал и единицы измерения параметров

Шкалы синхронизаторов карбюраторов имеют четкую маркировку, отражающую величину разрежения во впускных трактах двигателя. Аналоговые приборы оснащены механическими шкалами с цифровыми делениями, где шаг зависит от модели (обычно 20–50 единиц). Цифровые устройства выводят значения на ЖК-дисплей с автоматической калибровкой.

Единицы измерения варьируются в зависимости от производителя и региона: миллиметры ртутного столба (мм рт. ст.) применяются в РФ и СНГ, килопаскали (кПа) соответствуют международной системе, дюймы ртутного столба (inHg) характерны для североамериканских приборов. Переключение между единицами доступно в мультисистемных моделях.

Ключевые характеристики и конвертация

• мм рт. ст.: базовая единица, 1 мм рт. ст. ≈ 0.133 кПа
• кПа: общепринятый стандарт СИ, 1 кПа ≈ 7.5 мм рт. ст.
• inHg: 1 inHg = 25.4 мм рт. ст. ≈ 3.39 кПа

Точность считывания обеспечивается цветной разметкой (зеленая зона – норма, красная – критическое отклонение) и антибликовым покрытием шкалы. Рекомендуется сверять единицы измерения с мануалом двигателя во избежание ошибок при регулировке.

Механизм присоединения к впускному коллектору

Присоединение синхронизатора к двигателю осуществляется через специальный переходник (адаптер), который герметично вкручивается во впускной коллектор вместо одной из штатных пробок или топливно-воздушных жиклёров (обычно используют переходник под размер пробки вакуумного канала). Этот адаптер имеет внутренний конический или ступенчатый канал, точно соответствующий конусному наконечнику резинового шланга (пистона) чувствительного элемента синхронизатора. Конусное соединение обеспечивает герметичность без дополнительных уплотнительных колец.

Для плотного прилегания переходник имеет резьбовой фланец с кольцевой канавкой под уплотнительное кольцо (резиновое или медное), обеспечивающее герметичность на посадочном месте в коллекторе. Затягивается он с умеренным моментом, чтобы избежать срыва резьбы или деформации мягкого коллектора. Подключение синхронизатора проводится на хорошо прогретом двигателе для стабилизации термического расширения деталей; перед установкой шланга конус пистона рекомендуется смазать тонким слоем чистого моторного масла или специальной силиконовой смазкой для облегчения соединения и повышения герметичности.

Типовые проблемы при присоединении и рекомендации

Нарушение герметичности в точках подключения – основная причина некорректных показаний:

Проблема	Причина	Решение
Подсос ВОЗДУХА	Износ/деформация конуса пистона или адаптера, некачественное уплотнительное кольцо адаптера	Замена изношенных деталей, применение качественных уплотнений
Загрязнение канала	Нагар, смолы во впускном коллекторе	Очистка посадочного места адаптера и канала до установки
Превышение момента затяжки	Срыв резьбы коллектора/адаптера	Строгое соблюдение рекомендуемого момента затяжки
Тепловые деформации	Замеры на непрогретом двигателе	Работа только на рабочей температуре двигателя

Ключевые этапы для надежного присоединения:

1. Выбор правильного посадочного места: использование штатного вакуумного порта на коллекторе каждой камеры/карбюратора.
2. Подготовка поверхности: тщательная очистка резьбы и посадочной плоскости коллектора от грязи и старого герметика.
3. Применение герметика (опционально): нанесение минимального количества термостойкого не отверждаемого герметика (типа "Герметик резьб анаэробный") *только* на резьбу адаптера, избегая попадания внутрь канала.
4. Равномерная затяжка: закручивание адаптера динамометрическим ключом в соответствии со спецификацией для материала коллектора (обычно 10-20 Нм для алюминия).
5. Проверка герметичности: запуск двигателя и контроль отсутствия подсоса в месте установки адаптера (например, с помощью распыления WD-40 или спец. аэрозоля).
6. Аккуратное соединение с синхронизатором: легкое вдавливание чистого, слегка смазанного конуса резинового пистона в адаптер до упора без перекоса.

Коллекторы и адаптеры: типы и совместимость

Коллекторы (впускные и выпускные) служат каналами для подачи топливовоздушной смеси в цилиндры и отвода выхлопных газов. Основные виды впускных коллекторов включают однокамерные (для простых карбюраторных систем) и многокамерные (для последовательного открытия заслонок на многоцилиндровых двигателях). Выпускные коллекторы делятся на трубчатые (для равномерного выхлопа) и "пауки" (оптимизированные под турбины). Ключевые параметры – длина трубок, внутренняя геометрия и материал (чугун, алюминий, сталь), влияющие на резонансные характеристики и температурный режим.

Адаптеры (переходники) обеспечивают соединение коллектора с карбюратором при несовпадении посадочных размеров. Выпускаются модели под плоские фланцы (типа "фланец-фланец"), ступенчатые (для установки карбюраторов с разной высотой основания) и универсальные с регулируемыми углами. Факторы совместимости: межцентровое расстояние крепежных отверстий, диаметр смесительной камеры (от 32 до 48 мм), форма основания (квадрат, прямоугольник), а также термостойкость материала (рекомендуется алюминий для впуска, сталь – для выпуска).

Рекомендации по подбору и монтажу

• Проверка геометрии: Диаметр адаптера должен соответствовать горловине карбюратора и сечению коллектора. Несоосность вызывает завихрения смеси.
• Герметичность: Используйте термостойкие прокладки (паронит, графит) толщиной 1-2 мм. Обязательна протяжка болтов после 500-1000 км пробега.
• Тепловая защита: Для выпускного тракта применяйте экраны из нержавеющей стали. На впуске предотвращайте нагрев от двигателя воздушными зазорами.

Вид коллектора	Применяемость	Предельная температура (°C)
Чугунный впускной	Двигатели с низкими оборотами (до 4000 об/мин)	250
Алюминиевый впускной	Высокооборотистые моторы (от 5000 об/мин)	180
Керамический выпускной	Турбированные системы	1100

Избегайте комбинаций разнородных металлов (алюминиевый адаптер + чугунный коллектор) без демпферных прокладок – температурное расширение вызовет коробление. Для спортивных моделей предпочтительны цельные адаптеры с фрезерованными каналами вместо составных. Важно: установку синхронизатора проводите только при совпадении каналов коллектора и адаптера по оси XY, иначе показания будут некорректны.

Фиксирующие элементы и герметизация соединений

Для корректной работы синхронизатора критична стабильная фиксация его шлангов на штуцерах карбюраторов. Используйте штатные пружинные или винтовые хомуты, обеспечивающие равномерное усилие затяжки по окружности. Не применяйте проволочные стяжки – их недостаточное давление вызывает подсос воздуха. Для металлических ниппелей применяйте хомуты с насечкой на внутренней поверхности.

Уплотнение резьбовых соединений вакуумных трубок выполняется фторопластовой уплотнительной лентой (ФУМ) или анаэробным герметиком. Избегайте избытка материала, способного перекрыть канал. При монтаже переходников на карбюраторы обязательна установка новых медных шайб под гайки – сплющенные старые шайбы гарантированно пропускают воздух. Обрабатывайте резиновые уплотнители шлангов силиконовой смазкой для предотвращения растрескивания.

Ключевые рекомендации

• Контроль момента затяжки: Сверхсильная затяжка хомутов деформирует шланги и штуцеры.
• Визуальная проверка: После установки заведите двигатель и обработайте стыки WD-40. Изменение оборотов силовой установки укажет на подсос воздуха.
• Материалы: Шланги должны быть термостойкими (минимально 120°C), без потертостей или надрывов.

Примечание: Простой акриловый герметик непригоден для контакта с бензином – он разрушается за 2–3 цикла нагрева/охлаждения двигателя.

Тип соединения	Рекомендуемый уплотнитель	Критический параметр
Нерезьбовое (шланг-штуцер)	Хомут + силиконовая смазка	Внутренний диаметр шланга ±0.3 мм к штуцеру
Резьбовое (переходник-карбюратор)	Медная шайба + анаэробный герметик	Осевое усилие затяжки 5–7 Н·м

Необходимые условия в рабочем помещении

Помещение для синхронизации карбюраторов обязано быть чистым, сухим и хорошо вентилируемым. Пыль, грязь или высокая влажность могут исказить результаты регулировки или привести к повреждению чувствительных элементов измерительного инструмента. Не допускается наличие сквозняков, колебания воздуха негативно влияют на показания вакуумметров.

Температура окружающей среды должна соответствовать рабочей температуре двигателя (обычно в диапазоне 15–25°C). Резкие перепады температуры между узлами мотора и поступающим воздухом создают погрешность измерений. Категорически исключите присутствие открытого огня или источников искр из-за риска воспламенения паров топлива.

• Освещение: Яркое, равномерное освещение всего подкапотного пространства и приборной панели (минимум 500 люкс). Обязательна возможность локальной подсветки зоны карбюраторов переносной лампой.
• Поверхности: Прочный, ровный, не вибрирующий пол. Верстак или стол для инструмента должен быть устойчивым.
• Электрообеспечение: Наличие розеток 220В для подключения диагностического оборудования, осветительных приборов, а при необходимости – обогревателя или вентилятора.
• Безопасность: Огнетушитель класса В (для жидкостей) в зоне прямой доступности. Аптечка первой помощи. Резиновый коврик на полу для оператора.

Диапазон рабочих температур и влажности

Синхронизаторы карбюраторов сохраняют стабильную точность измерений в пределах температурного диапазона от –10°C до +50°C. Нижний предел связан с риском загустевания жидкостных манометров (в вакуумметрических моделях) или изменением свойств электронных компонентов, а верхний – с тепловым расширением деталей и дрейфом показаний датчиков. Эксплуатация при температурах вне указанных границ приводит к погрешностям синхронизации и потенциальным повреждениям устройства.

Рекомендуемая относительная влажность воздуха для работы оборудования не должна превышать 80% при +25°C. Превышение этого значения, особенно в сочетании с конденсацией влаги, провоцирует коррозию металлических элементов электронных плат, окисление контактов и нарушения электрической изоляции. Кратковременное воздействие высокой влажности (например, при хранении) допустимо только при условии последующей обязательной просушки прибора перед использованием.

Ключевые требования к условиям эксплуатации

Параметр	Минимум	Максимум
Температура воздуха	–10°C	+50°C
Относительная влажность	–	80% (при 25°C)

• Хранение: осуществляйте при температурах от –20°C до +50°C в сухом месте, защищенном от прямых солнечных лучей.
• Тепловой удар: избегайте резких перепадов температур во время измерений чтобы исключить погрешность из-за конденсата или деформации элементов.
• Снижение влажности: используйте влагопоглотители в чехлах/боксах для хранения при повышенной влажности.

Фиксация дроссельных заслонок в одинаковом положении – обязательное условие для корректной синхронизации карбюраторов. Современные инструменты обеспечивают стабильное удержание заслонок во время настройки, исключая самопроизвольные смещения. Такие приспособления позволяют точно выставлять положения всех элементов без риска травмирования узлов.

Механические фиксаторы изготавливаются из термостойких материалов для устойчивости к вибрациям мотора. Электронные аналоги дополняются датчиками угла открытия и индикаторами синхронизации. Практика показывает высокую эффективность работы с фиксаторами, особенно при сложной настройке.

Оборудование для фиксации дроссельных заслонок

Основные виды инструментов:

• Пружинные скобы с регулируемым винтом – просты, бюджетны, подходят для наглядного обучения.
• Шарнирные многоместные зажимы – позволяют одновременно фиксировать 2–4 заслонки карбюраторной системы.
• Вакуумные блокираторы с манометрами – совмещают функции фиксации и контроля разрежения для предварительной диагностики.

Рекомендации по использованию:

1. Перед монтажом отключите тросик подсоса.
2. Убедитесь, что заслонки полностью возвращаются в стартовое положение после фиксации.
3. Аккуратно затягивайте регулировочные винты без перекоса осей заглушек.
4. Для карбюраторов с прогревочным автоматом снимите рычаг экономайзера.

Тип фиксатора	Кол-во позиций	Особенности
Стандартная стяжка	2-4	Фиксация через направляющие оси
Центральный зажим	Все камеры	Силовой пневмопривод
Планка с микрометром	1	Точное выставление угла ±0.3°

Проверка герметичности измерительной системы синхронизатора карбюраторов

Герметичность измерительной системы (трубок, шлангов, внутренних каналов прибора, соединений с вакуумными штуцерами карбюраторов) является абсолютно критическим условием для получения достоверных показаний при синхронизации. Любая, даже незначительная утечка воздуха в системе приведет к некорректному отображению разряжения на приборе и, как следствие, невозможности точно выровнять производительность цилиндров.

Проверку герметичности необходимо выполнять каждый раз перед началом работы синхронизатором и при любых подозрениях на неточность его показаний. Процедура состоит из двух основных частей: проверки герметичности самого измерительного прибора (синхрометра) вместе со шлангами и проверки герметичности соединений со штуцерами карбюраторов.

Последовательность проведения проверки герметичности:

• Подготовка: Соедините все трубки (шланги) синхронизатора с его измерительными каналами. Свободные концы шлангов должны быть открыты.
• Проверка прибора и шлангов:
  1. Включите синхронизатор (если он электрический). Убедитесь, что стрелки (или индикаторы) всех каналов установились на "нуле". Если не на нуле – выполните калибровку "0" согласно инструкции к прибору.
  2. Плотно перекройте пальцем конец одного из шлангов. Соответствующая стрелка прибора должна быстро и уверенно отклониться до максимального значения (или близкого к нему, в зависимости от модели) и зафиксироваться на этом значении. Она не должна дергаться или медленно опускаться.
  3. Повторите пункт 2 для каждого измерительного канала синхронизатора, поочередно перекрывая концы всех шлангов.
• Интерпретация результатов (пункт 2):
  • Если стрелка уверенно достигает максимума и стабильно держится – канал и шланг герметичны.
  • Если стрелка не доходит до максимума, дергается или медленно опускается – в этом канале (шланге, соединении прибора) или в самом манометре есть утечка.
• Проверка соединений со штуцерами: После подтверждения герметичности самого прибора и шлангов, подсоедините их к вакуумным штуцерам на карбюраторах. Проведите синхронизацию. По окончании работы, не глуша двигатель, поочередно слегка проверните (не снимая!) резиновый наконечник шланга на своем штуцере. Наблюдайте за стрелкой соответствующего канала синхронизатора: если соединение герметично, стрелка должна оставаться стабильной или двигаться плавно; если присутствует подсос воздуха, стрелка резко дернется или изменит свое положение.

Важное замечание: Выполнение синхронизации на системе с невыявленными утечками воздуха гарантированно приведет к неправильной настройке карбюраторов, ухудшению работы двигателя, повышенному расходу топлива и неоптимальному сгоранию топливной смеси.

Последовательность подключения к многокарбюраторной системе

Перед синхронизацией прогрейте двигатель до рабочей температуры и убедитесь в исправности системы зажигания, герметичности впускного тракта, а также отсутствии подсоса воздуха. Подготовьте синхронизатор (вакуумметр или жидкостный прибор) согласно инструкции производителя, проверьте целостность соединительных шлангов и их плотную посадку на штуцерах.

Обеспечьте стабильный холостой ход двигателя (800–1000 об/мин), вывернув винты качества смеси карбюраторов на равное количество оборотов для базовой настройки. Отключите все дополнительные потребители воздуха (например, систему рециркуляции или вакуумные усилители), чтобы исключить влияние на разрежение.

Пошаговый алгоритм подключения

1. Определите реперный карбюратор (чаще всего первый цилиндр) – его регулировка остается неизменной до финальной подстройки.
2. Попарно подсоедините вакуумметры к штуцерам всех карбюраторов. При использовании одноканального прибора последовательно переключайтесь между карбюраторами.
3. Фиксируйте показания прибора для каждого цилиндра, начиная с реперного. Допустимое отклонение: 3–5 мм рт. ст. между карбюраторами.

Этап	Действие	Контрольный параметр
Калибровка	Выставить "0" на приборе перед запуском	Нулевое показание
Замер №1	Снять данные с реперного карбюратора	Базовая величина разрежения
Коррекция	Регулировка винтом количества смеси остальных карбюраторов	Выравнивание показаний до базы ±5%

После синхронизации на холостом ходу проверьте равномерность разгона двигателя и отсутствие провалов. Повторно измерьте разрежение при 2000–2500 об/мин для выявления скрытых рассинхронизаций под нагрузкой. Важно: регулировочные винты вращайте плавно с шагом 1/8 оборота, каждое изменение сопровождайте 10-секундной паузой для стабилизации оборотов.

Этапы запуска двигателя для диагностики синхронизации карбюраторов

Перед синхронизацией карбюраторов двигатель должен быть прогрет до рабочей температуры. Убедитесь в исправности свечей зажигания, состоянии воздушного фильтра, уровне топлива в поплавковых камерах и отсутствии подсоса постороннего воздуха. Проверьте целостность вакуумных шлангов.

Подключите синхронизатор (вакуумметр или спецприбор) к вакуумным штуцерам впускных трубок карбюраторов. Для V-образных двигателей с двумя карбюраторами обычно достаточно двух приборов. Фиксация шлангов должна исключать перегибы и утечки.

Последовательность запуска и контроля

1. Запустите двигатель и дайте ему стабилизироваться на холостых оборотах (указанных в мануале ТС)
2. Приложите лист бумаги к выхлопным трубам для визуальной оценки равномерности выхода газов
3. Снимите показания синхронизатора. Разница вакуума между карбюраторами не должна превышать 30-50 мм рт.ст.
4. Плавно поднимите обороты до 2500-3000 об/мин. Стрелки приборов должны синхронно отклоняться
5. Резко сбросьте газ: после установки холостого хода показания обязаны вернуться к исходным значениям

Параметр	Норма
Разброс вакуума на холостом ходу	< 5% от номинала
Стабильность оборотов	±50 об/мин при прогреве
Длительность стабилизации после сброса газа	2-3 секунды

• При нестабильных показателях очистите жиклёры холостого хода
• Проверьте равномерность хода дроссельных заслонок
• Для точной настройки используйте регулировочные винты "качества" смеси и количества

Установка базовых оборотов холостого хода

Базовая настройка холостого хода обеспечивает стабильную работу двигателя до выполнения синхронизации карбюраторов. Регулировка выполняется прогревочными винтами количества для каждого карбюратора и контролируется тахометром.

Двигатель должен быть полностью прогрет до рабочей температуры (80-90°C) с исправной системой зажигания и герметичными впускными патрубками. Доступ к регулировочным винтам осуществляется при снятом воздушном фильтре.

1. При работающем двигателе поочерёдно установите прогревочные винты количества всех карбюраторов в одинаковое исходное положение (обычно 1,5-2 оборота от закрученного состояния).
2. Вращайте винт количества первого карбюратора для достижения минимальных устойчивых оборотов (700-900 об/мин). Контролируйте показания тахометра.
3. Повторите процедуру для остальных карбюраторов, выставляя идентичную частоту вращения на каждом узле (±50 об/мин). Основную синхронизацию выполняйте после этой предварительной настройки.
4. Проверьте реакцию двигателя: резкое открытие дросселя не должно вызывать остановку мотора. При необходимости увеличьте обороты на 50-100 об/мин.

Параметр	Значение
Исходное положение винтов	1,5-2 оборота от упора
Целевые обороты ХХ	750-850 об/мин (±50)
Допуск синхронизации	10-15 мм рт.ст по вакууму

Для двигателей с параллельным расположением карбюраторов начинайте регулировку с карбюратора цилиндра №1. При V-образной конфигурации сначала настраивайте задние цилиндры.

Чтение показаний при холостом ходу

После полного прогрева двигателя до рабочей температуры и подключения вакуумметров синхронизатора ко впускным патрубкам всех цилиндров, запустите мотор и дайте ему стабилизироваться на холостых оборотах. Убедитесь, что воздушная заслонка полностью открыта, а все посторонние потребители энергии (кондиционер, фары) выключены. Снимите показания вакуума (разрежения) на каждом цилиндре, наблюдая за колебаниями стрелок манометров или цифровыми индикаторами.

Ориентируйтесь на стабильность и равномерность показаний. Равенство значений вакуума на патрубках свидетельствует о корректной синхронизации карбюраторов. Любые расхождения (например, на 0.2 psi или 1.5 кПа и более) указывают на разбаланс, требующий регулировки. Особое внимание уделите «плаванию» стрелки – заметные колебания могут сигнализировать о негерметичности впускного тракта, засорении жиклера холостого хода или некорректных оборотах.

Ключевые параметры при анализе:

• Величина разрежения: Должна соответствовать спецификации производителя (обычно 250-350 мм рт. ст. или 33-47 кПа для бензиновых ДВС). Низкие значения указывают на утечки.
• Равенство показаний: Разброс между цилиндрами не должен превышать допустимый предел (часто ±0.5 кПа или ±3-5 мм рт. ст.).
• Стабильность: Стрелки должны быть максимально неподвижны. Дрожание вызывает подергивание мотора.

Порядок регистрации данных:

1. Зафиксируйте обороты холостого хода (минимум 800-900 об/мин).
2. Считайте значение разрежения по каждому манометру последовательно.
3. Отметьте цилиндр с самым низким показателем как опорный для регулировки.
4. Повторите измерения после каждого этапа подстройки дросселей.

Методика определения отклонений между карбюраторами

Принципиальная основа методики базируется на замере разрежения во впускных трактах каждого цилиндра двигателя. Эта величина напрямую отражает степень согласованности работы карбюраторов. Основной рабочий инструмент – синхронизатор – подсоединяется к вакуумным штуцерам впускного коллектора через резиновые патрубки.

Двигатель прогревают до рабочей температуры, обеспечивая стабильный холостой ход. Подключение манометров или вакуумметров синхронизатора выполняется строго одновременно для всех каналов. Важно минимизировать длину соединительных шлангов и исключить перегибы или утечки.

Последовательность диагностики

1. Базовая проверка: Визуальный контроль герметичности впускной системы (трещины, ослабленные хомуты), целостность вакуумных магистралей и надёжность контактов электродов свечей зажигания.
2. Замер на холостом ходу: Сравниваются показания вакуума на всех цилиндрах. Стабильно горящий двигатель – обязательное условие. Отклонения между показателями (в мм рт. ст. или условных единицах шкалы) фиксируются.
3. Анализ динамики: Плавно повышают и снижают обороты (2000–2500 об/мин), наблюдая за поведением стрелок манометров. Разбалансировка при изменении режима выявляет скрытые проблемы.
4. Идентификация источника: Если конкретный карбюратор показывает стабильно меньшее разрежение на всех режимах – высока вероятность засора жиклёра холостого хода или подсоса воздуха. "Прыгающие" показатели указывают на дефект вакуумной диафрагмы или игольчатого клапана.
5. Проверка принудительной вентиляции: Перекрывают шланг системы PCV (если присутствует). Значительное изменение разрежения сигнализирует о её влиянии на баланс.

Симптом по показаниям синхронизатора	Вероятная причина отклонения
Постоянно низкий вакуум на одном карбюраторе	Засор канала/жиклёра холостого хода, прогар прокладки под карбюратором, критический износ дроссельной оси
Колебания стрелки манометра в одном канале	Дефект вакуумной диафрагмы ускоряющего насоса, механическое заедание привода дросселя
Систематическое отклонение на отдельных режимах	Неправильная настройка пускового устройства, деформация рычажного механизма синхронизации

Важно: Регулировку проводят только корректировкой винтов "качества" смеси (состав) или винтов количества холостого хода (объём) после исключения механических неисправностей и подсосов воздуха. Изменение базовой синхронизации дросселей на непрогретом двигателе исказит результаты.

Регулировка винтов "качества" смеси

Винты "качества" смеси, расположенные в нижней части карбюраторов, управляют подачей топлива на режимах холостого хода и средних оборотов. Их регулировка влияет на соотношение бензина и воздуха в горючей смеси, подаваемой в двигатель. Каждый винт регулирует свой цилиндр, а точная настройка требует синхронной работы с другими карбюраторами для балансировки системы.

Неправильная настройка приводит к повышенному расходу топлива, нестабильной работе на холостом ходу, провалам при разгоне или перегреву двигателя. Перед регулировкой обязательно прогрейте мотор до рабочей температуры (80–90°C), отключите все дополнительные потребители энергии и убедитесь в исправности свечей зажигания, воздушного фильтра и прокладок впускного тракта.

Процедура регулировки

1. Базовые настройки: Заверните винты "качества" до упора (без усилия), затем выверните на 1.5–2.5 оборота – стартовая точка для большинства карбюраторов.
2. Корректировка холостого хода:
   • Запустите двигатель и дайте ему стабилизироваться.
   • Поочередно вращайте винты на 1/4 оборота, отслеживая изменения оборотов двигателя.
   • Цель – достичь максимально ровных оборотов холостого хода для каждого цилиндра.
3. Проверка отзывчивости: Резко нажмите и отпустите педаль газа. Если наблюдаются провалы или хлопки во впуске/выпуске – обедните смесь (выверните винт на 1/8 оборота). При рывках и детонации – обогатите (заверните на 1/8 оборота).

Показатель	Бедная смесь	Богатая смесь
Хлопки во впускном коллекторе	Да	Нет
Хлопки в глушителе	Нет	Да
Электрод свечи	Белый/серый налёт	Чёрная копоть

Рекомендации: Используйте тахометр и газоанализатор для объективных замеров. При отсутствии приборов ориентируйтесь на слух: двигатель должен работать ровно, без "плавающих" оборотов. На многоцилиндровых моторах регулировки проводятся со снятым воздушным фильтром для доступа к винтам. Фиксируйте количество оборотов каждого винта после точной настройки!

Важно: На карбюраторах с эко-системами винты могут быть скрыты заглушками. Не спешите их демонтировать – сверьтесь с мануалом модели. Для автомобилей с катализатором регулируйте смесь строго по данным газоанализатора во избежание повреждений.

Типичные ошибки:

• Попытки настроить "на холодную",
• Игнорирование синхронизации дроссельных заслонок,
• Регулировка при негерметичном впуске.

Корректировка винтов "количества" топлива

Корректировка винтов "количества" (часто называемых винтами качества или винтами холостого хода) напрямую влияет на состав топливовоздушной смеси на режимах малых нагрузок, главным образом на холостом ходу и в переходных режимах. Эти винты регулируют количество топлива, проходящего через канал холостого хода карбюратора.

Основная цель регулировки – добиться стабильной работы двигателя на оборотах холостого хода с минимальной вибрацией, без склонности к остановке и при соблюдении допустимого состава выхлопных газов. Изначальные настройки устанавливаются предварительной "балансировкой" холостого хода на каждом карбюраторе перед их синхронизацией по разрежению.Порядок выполнения регулировки:

• Перед началом: Убедитесь, что двигатель прогрет до рабочей температуры, система зажигания исправна и отрегулирована, воздушные фильтры чистые, дроссельные заслонки полностью закрыты.
• Изначально установите все винты "количества" на паспортное значение (обычно 1.5-2.5 оборота от полностью закрученного состояния). Используйте рекомендации производителя.
• Запустите двигатель. Если обороты холостого хода слишком высоки, снизьте их с помощью основного винта(ов) регулировки оборотов холостого хода.
• Последовательно, для каждого карбюратора отдельно, выполните юстировку:
  1. Подключите тахометр к данному цилиндру/к двигателю в целом.
  2. Плавно закручивайте (обеднение смеси) винт количества топлива данного карбюратора до момента начала неустойчивой работы двигателя (обороты падают или скачут).
  3. Затем медленно выкручивайте винт (обогащение смеси), внимательно слушая двигатель или отслеживая тахометр.
  4. Определите положение винта, при котором обороты становятся максимально устойчивыми и высокими для этого цилиндра.
• Повторите процедуру для всех остальных карбюраторов по очереди.
• После настройки всех винтов "количества" проверьте и при необходимости отрегулируйте общие обороты холостого хода основным винтом. Проведите синхронизацию карбюраторов по разрежению синхронизатором.

Симптом после регулировки	Возможная причина
Обороты холостого хода выше/ниже требуемых, но стабильные	Требуется коррекция основным винтом холостого хода
"Провалы" при открытии дросселя	Смесь слишком бедная на данном карбюраторе
Черный дым, запах несгоревшего топлива	Смесь слишком богатая на данном карбюраторе
"Плавающие" обороты холостого хода	Нестабильность холостого хода (требуется коррекция винтом "количества") или подсос воздуха

Учитывайте, что изменение настроек одного винта "количества" может незначительно влиять на разрежение в других карбюраторах. Поэтому после их корректировки синхронизацию карбюраторов по разрежению необходимо выполнить повторно. Качественная настройка винтов холостого хода на основе слышимости двигателя или данных тахометра требует опыта и внимательности.

Алгоритм попарной настройки карбюраторов

Данный метод обеспечивает синхронность работы карбюраторов за счёт последовательного сравнения вакуумных показателей между парами цилиндров. Он требует точных измерений вакуумметром на впускных коллекторах всех цилиндров одновременно. Перед началом убедитесь в стабильной работе двигателя на холостом ходу и исправности вакуумных шлангов.

Инструментарий включает вакуумметры (желательно с точностью до 0,1 мм рт. ст.), тахометр и регулировочные ключи. Обязательна фиксация начальных значений холостого хода и качества смеси для каждого карбюратора.

Пошаговое выполнение попарной синхронизации

Соблюдайте последовательность действий для исключения ошибок:

1. Фиксация эталона: Выберите один карбюратор (например, №1) как базовый. Его настройки остаются неизменными на протяжении всей процедуры.
2. Сравнение пар:
   • Отрегулируйте винт количества смеси карбюратора №2 до равенства вакуума с карбюратором №1
   • Сравните карбюраторы №2 и №3, корректируя №3 относительно №2
   • Сопоставьте показания №3 и №4 (если применимо), подстраивая №4
3. Коррекция отклонений: После прохода пар повторно проверьте №1 и №4 – при расхождении (>0,5 мм рт. ст.) выполните регулировку №4 к эталону №1.
4. Финальная проверка: Протестируйте систему на различных оборотах (2000–3000 об/мин). Разброс вакуума не должен превышать 1 мм рт. ст.

Важно! Регулировку проводите малыми шагами (¼ оборота винта), давая двигателю 10–15 секунд на стабилизацию после каждой коррекции. Избегайте одновременного изменения нескольких параметров!

Проверка синхронности при повышенных оборотах

После успешной синхронизации карбюраторов на холостом ходу перейдите к проверке в диапазоне 2000-3500 об/мин, используя электронный тахометр для контроля оборотов. Подключите вакуумметр или синхроскоп ко впускным коллекторам всех цилиндров.

Сравните показания приборов при стабильных оборотах: расхождение не должно превышать 5-10 см рт.ст. на карбюраторных V-образных двигателях и 3-5 см рт.ст. на рядных. Значительные отклонения требуют регулировки тяг дроссельных заслонок.

Критерии корректировки

• Левое/правое качение стрелки: свидетельствует о необходимости подстройки демпфирующих винтов
• Ступенеобразные колебания: проверьте герметичность вакуумных каналов
• Разница >15% на соседних карбюраторах: отрегулируйте шарнирные сочленения синхронизирующих тяг

Обороты (об/мин)	Допустимое отклонение
2000	≤8 см рт.ст.
3000	≤10 см рт.ст.
3500	≤15 см рт.ст.

После каждой корректировки допускайте работу двигателя 30 секунд для стабилизации параметров. Финишный контроль проводите при резком сбрасывании оборотов с 4000 до 1500 об/мин – показания должны синхронно вернуться к исходным значениям.

Диагностические признаки рассинхронизации на оборотах:

1. Провалы мощности при разгоне выше 2500 об/мин
2. Визуальное дрожание капель топлива в смесительных камерах
3. Разный нагрев выпускных коллекторов (контролируется пирометром)

Корректировка переходных режимов работы

Корректировка переходных режимов обеспечивает стабильность работы двигателя при перемещении дроссельных заслонок из положения холостого хода к средним оборотам, предотвращает провалы или рывки. Основной задачей является оптимизация соотношения топливовоздушной смеси в моменты открытия переходных отверстий карбюратора.

Факторы, требующие контроля: состояние жиклёров холостого хода, уровень топлива в поплавковой камере, герметичность соединений и положение дроссельных заслонок. Отклонения приводят к избыточному обогащению или обеднению смеси при нажатии на педаль акселератора.

Порядок регулировки

1. Убедитесь в корректности базовых настроек холостого хода и полного газа.
2. Проверьте чистоту каналов системы холостого хода и переходных отверстий (располагаются за дроссельной заслонкой).
3. Прогрейте двигатель до рабочей температуры (80-90°C).
4. Резко нажмите педаль газа, анализируя реакцию двигателя:
   • Провал оборотов – признак обеднённой смеси.
   • Задымление или хлопки – сигнализируют об обогащении.
5. Отрегулируйте подачу воздуха:

   Симптом	Решение
   Обеднённая смесь	Увеличить сечение топливного жиклёра ХХ
   Обогащённая смесь	Увеличить подачу воздуха через винт качества

6. Проверьте синхронность открытия заслонок синхронизатором (погрешность ≤ 2-3 мм рт.ст.).

Повторяйте шаги 4-6 до достижения мгновенного отклика без колебаний. Для точности используйте газоанализатор, а все регулировки проводите при отключённых дополнительных системах (экономайзер, эконостат).

Особенности настройки поплавковых камер

Уровень топлива напрямую влияет на состав топливовоздушной смеси. Слишком низкий уровень вызывает обеднение смеси и неустойчивую работу на холостом ходу, а слишком высокий приводит к переобогащению, повышенному расходу топлива и заливанию свечей зажигания. Контроль осуществляется измерением расстояния от края крышки карбюратора до зеркала топлива при снятом корпусе воздушного фильтра.

При регулировке положения поплавков учитывайте конструкцию: в большинстве карбюраторов уровень задается путем подгибания язычка поплавкового кронштейна либо регулировочными винтами в современных моделях. Обязательно проверяйте герметичность игольчатого клапана и состояние поплавка на отсутствие вмятин или топлива внутри полости.

Ключевые этапы настройки

• Подготовка: Снять корпус воздушного фильтра, очистить зону прокладки карбюратора, визуально проверить поплавковый механизм на дефекты.
• Измерение уровня: Запустить топливный насос для заполнения камеры, измерить расстояние от привалочной плоскости крышки до зеркала топлива штангенциркулем или шаблоном.
• Коррекция положения: Аккуратно подогнуть пластины крепления поплавков при перекосе или отклонении от спецификации (обычно 24-26 мм для ВАЗ/Москвич).

Неисправность	Влияние на уровень	Метод устранения
Износ игольчатого клапана	Постоянное повышение уровня	Замена клапана и седла
Заедание поплавковой оси	Блокировка движения поплавка	Очистка оси, смазка графитом
Механические повреждения поплавка	Некорректное всплытие	Замена поплавка и балансировка системы

Типичные ошибки

1. Использование кикстартера для замера – давление насоса должно соответствовать рабочему режиму.
2. Измерение при перекошенной прокладке или неплотном прилегании крышки камеры.
3. Игнорирование этапа проверки герметичности после сборки (протечки через оси и клапаны).

Финальная проверка на установленных оборотах

После регулировки жиклёров и балансировки тяг выполните проверку синхронности на номинальных оборотах холостого хода. Запустите двигатель, доведите его до рабочей температуры (80–90°C) и убедитесь, что подсос полностью убран. Подключите тахометр и вакуумметр/синхротестер к каждому карбюратору.

Снимите показания приборов: разброс значений между карбюраторами не должен превышать 50-100 об/мин на тахометре и 2-3 см рт. ст. на вакуумметрах. При несоответствии повторно отрегулируйте винты «качества» смеси (если влияют на холостой ход) или винты количества, соблюдая принцип малых шагов – не более 1/8 оборота за раз.

Проверка реакции на нагрузку

Резко нажмите педаль акселератора до 2500–3000 об/мин:

• Обороты должны расти плавно без провалов
• Показания вакуумметров обязаны синхронно снижаться и возвращаться к исходным значениям

Показатель	Допустимое отклонение
Обороты холостого хода	≤ 100 об/мин
Разрежение (вакуум)	≤ 3 см рт. ст.
Время стабилизации после сброса газа	< 2 секунды

Завершите регулировку контрольной проверкой герметичности:

1. Обработайте места крепления карбюраторов, заслонок и соединений аэрозолем-течеискателем
2. Наблюдайте за изменением оборотов – рост более чем на 50 об/мин укажет на подсос воздуха

Тест-драйв как метод верификации результатов

После проведения регулировок синхронизатором карбюраторов обязательным этапом становится тест-драйв. Он позволяет оценить реальную работу двигателя в динамических режимах, которые невозможно симулировать на месте. Приборная синхронизация гарантирует равенство показателей на холостом ходу, но не учитывает нагрузочные характеристики и переходные процессы при активном вождении.

Во время пробной поездки выявляются скрытые проблемы: провалы при резком ускорении, неустойчивая работа на высоких оборотах, задержки отклика дроссельных заслонок или вибрации. Эти симптомы указывают на возможные ошибки в настройке разрежения, износ компонентов или необходимость корректировки состава топливно-воздушной смеси. Без тест-драйва финальная калибровка считается неполной.

Ключевые задачи тест-драйва:

• Верификация идентичности работы цилиндров под нагрузкой (разгоны, подъёмы)
• Диагностика реакции на переходные режимы (резкое открытие/закрытие дросселя)
• Проверка стабильности холостого хода после динамических нагрузок
• Оценка равномерности тяги во всем диапазоне оборотов

Рекомендации: Проводите тест-драйв строго после статической синхронизации. Маршрут должен включать:

1. Прогрев двигателя до рабочей температуры
2. Чередование плавного и резкого ускорения
3. Движение на постоянных высоких оборотах (70-80% от максимума)
4. Замедление с переходом на холостой ход

Фиксируйте малейшие аномалии в журнале для последующей корректировки. Повторная синхронизация потребуется при обнаружении рывков, детонации или падения мощности.

Режим вождения	Проверяемый параметр
Резкий старт	Отсутствие провалов, скорость отклика
Движение накатом	Стабильность холостых оборотов
Подъём в гору	Равномерность тяги, стабильность работы

Демонтаж оборудования после завершения работ

Перед отсоединением синхронизатора убедитесь, что двигатель заглушен, а зажигание полностью выключено для предотвращения скачков напряжения. Последовательно ослабьте хомуты вакуумных шлангов на штуцерах карбюраторов, осторожно снимая трубки без резких движений – резкое выдергивание может повредить резиновые уплотнители или соединения.Отсоедините клеммы питания прибора от аккумулятора, начиная с минусовой, и снимите измерительные датчики с манометрами. Проверьте патрубки на предмет остаточного бензина или масла – при обнаружении протрите ветошью до полного удаления следов жидкости. Все крепежные элементы (адаптеры, переходники) сложите в штатные отсеки кейса синхронизатора.

1. Вакуумные шланги: Сжимайте фиксаторы пальцами, потяните за основание трубки, не допуская перегибов.
2. Электрические компоненты: Отсоедините разъемы, придерживая корпус синхронизатора.
3. Крепеж адаптеров: Выкрутите резьбовые соединения против часовой стрелки.
4. Упаковка: Разместите манометры в защитные пеналы, закройте крышку кейса до щелчка.

Завершающий контроль

• Осмотрите штуцеры карбюраторов на чистоту – остатки грязи удалите воздушным компрессором.
• Проверьте подкапотное пространство на предмет забытых инструментов или деталей синхронизатора.
• Протрите корпус прибора сухой тканью перед длительным хранением.

Распространенные ошибки новичков при подключении

Неправильное подсоединение вакуумных трубок к штуцерам карбюраторов и синхронизатору – частая проблема. Использование несоответствующих шлангов или их пережимы приводят к искажению показаний вакуума. Отсутствие герметичности в соединениях также провоцирует подсос воздуха, что делает регулировку бесполезной или даже вредной для двигателя.

Игнорирование требований к прогреву двигателя перед началом замеров – серьезное упущение. Холодный мотор не обеспечивает стабильные обороты и корректный вакуум, а попытки синхронизации "на холодную" приводят к некорректным результатам. Непонимание правильной последовательности регулировки (например, выбор базового карбюратора) усугубляет проблему.

• Неоткалиброванный инструмент: Использование синхронизатора без предварительной проверки нулевых показаний или калибровки (если предусмотрено конструкцией).
• Ошибки при установке переходников: Неплотное вкручивание адаптеров в резьбовые отверстия карбюраторов или применение неподходящих уплотнителей (например, избыток тефлоновой ленты).
• Некорректная работа с оборотами: Регулировка при слишком высоких или плавающих оборотах холостого хода вместо рекомендуемого производителем диапазона (обычно 800-1000 об/мин).
• Одновременная регулировка смеси и синхронизации: Попытки исправить состав топливной смеси винтами качества/количества параллельно с настройкой синхронизации, что мешает выявить корень проблемы.
• Пренебрежение фиксацией: Забывают фиксировать контргайки регулировочных винтов после достижения точной настройки, что приводит к сбиванию параметров вибрацией.

Проблемы с вакуумными шлангами: диагностика и ремонт

Утечки вакуума через повреждённые шланги провоцируют дисбаланс в работе карбюраторов, вызывая неустойчивые холостые обороты, провалы при разгоне и неравномерную тягу на разных цилиндрах. Резиновые шланги со временем дубеют от температурных перепадов, растрескиваются или деформируются в местах соединений, что напрямую влияет на точность показаний синхронизатора.

Негерметичность вакуумной системы также приводит к подсосу постороннего воздуха, нарушающего топливно-воздушные смеси в камерах карбюраторов. Особенно критичны повреждения шлангов, соединяющих карбюраторы с распределителем вакуума синхронизатора, так как искажают данные для регулировки.

Процедура диагностики и восстановления

Наиболее эффективные методы выявления дефектов:

1. Визуальный контроль: обследуйте шланги на наличие перегибов, трещин, потёков топлива и следов от перетирания. Особое внимание – зонам крепления хомутов и изгибам.
2. Тест пульверизатором: при работающем двигателе распылите мыльный раствор или очиститель карбюратора на подозрительные участки. Падение оборотов в момент распыления указывает на трещину.
3. Проверка мановакуумметром: подключите прибор к вакуумному порту каждого карбюратора поочерёдно. Существенное отличие значений (более 20%) сигнализирует об утечке в проверяемой ветке.

Процедура ремонта:

Тип повреждения	Способ устранения
Трещины у наконечников	Укорачивание шланга на 1.5-2 см с последующим монтажом
Сквозные повреждения в средней части	Замена всей линии. Использовать термостойкую маркировку SAE J30 R7
Отслоение шланга от штуцера	Установка двойного хомута типа "насечка", обработка соединения герметиком на основе силикона

После замены обязательно повторите проверку вакуумным тестером на всех карбюраторах. Убедитесь в стабильности показаний при переходе с холостого хода на 3000 об/мин с последующим возвратом.

Искажение показаний из-за подсоса воздуха

Подсос постороннего воздуха в систему впуска двигателя вне карбюраторов фатально влияет на точность синхронизации. Неконтролируемое попадание воздуха через поврежденные уплотнения, вакуумные шланги или фланцы создаёт ложный фактор обеднения топливно-воздушной смеси. Синхронизатор фиксирует это как отклонение в разрежении одного из цилиндров, хотя реальная причина кроется не в разбалансировке дроссельных заслонок.

Неучтённый воздушный поток нарушает физические принципы измерения. Синхронизатор сравнивает разрежение между карбюраторами, опираясь на герметичность системы. Подсос создаёт дополнительные каналы поступления воздуха, которые искажают вакуумные показания на измерительных каналах диагностического прибора. В результате регулировка выполняется на основе ошибочных данных, что приводит к ухудшению работы двигателя после "синхронизации".

Типичные источники подсоса и последствия

• Прокладки и вакуумные магистрали: Трещины в шлангах, деформация уплотнителей впускного коллектора, износ прокладок под карбюраторами.
• Управление заслонками: Износ осей дроссельных заслонок, неплотное прилегание заслонок в закрытом состоянии.
• Прочие соединения: Негерметичность вакуумных приводов опережения зажигания, клапана рециркуляции отработавших газов (EGR), крышки маслозаливной горловины.

Последствия некорректной синхронизации:

1. Ложная корректировка холостого хода вплоть до неустойчивой работы двигателя.
2. Ошибочное выставление положения дроссельных заслонок относительно друг друга.
3. Появление провалов при разгоне, снижение мощности, повышение расхода топлива.
4. Формирование ошибки "обедненная смесь" (если установлены датчики кислорода).

Рекомендации:

Перед синхронизацией ОБЯЗАТЕЛЬНО проверьте систему на герметичность!

• Визуально осмотрите вакуумные шланги, уплотнения, фланцы.
• Используйте спрей-тестер (например, очиститель карбюратора) – распыление вокруг потенциальных мест подсоса на работающем двигателе вызовет изменение оборотов.
• Проверьте плотность прилегания дроссельных заслонок в закрытом положении щупом.
• Устраните ВСЕ выявленные источники подсоса до подключения синхронизатора.

Игнорирование этой проблемы приводит к бессмысленной или даже вредной регулировке. Точность синхронизации достижима только при условии полной герметичности впускного тракта.

Действия при нестабильной работе приборов

При некорректных показаниях синхронизатора или неустойчивой работе двигателя в процессе регулировки выполните комплексную проверку систем силового агрегата. Независимые от карбюраторов факторы могут искажать результаты измерений, поэтому требуется последовательное устранение возможных причин.

Начните с визуального осмотра вакуумных шлангов синхронизатора и целостности резиновых уплотнений впускного коллектора. Удостоверьтесь в отсутствии подсоса неучтённого воздуха через трещины, повреждённые прокладки или неплотные соединения. Проверьте резьбовые крепления карбюраторов и коллектора на предмет ослабления затяжки.

Этапы диагностики проблем

1. Проверка системы питания:
   • Очистите жиклёры, поплавковые камеры и воздушные каналы карбюраторов
   • Отрегулируйте уровень топлива в камерах согласно спецификации
   • Замените топливный фильтр и убедитесь в исправности бензонасоса
2. Контроль вспомогательных систем:
   • Замените загрязнённый воздушный фильтр
   • Протестируйте сопротивления свечных проводов
   • Проверьте угол опережения зажигания и состояние свечей
3. Механическая диагностика двигателя:
   • Измерьте компрессию в цилиндрах
   • Отрегулируйте тепловые зазоры клапанов
   • Исключите износ дроссельных заслонок и осей

Симптом	Возможная причина	Действие
Колебания стрелок	Подсос воздуха, загрязнение дросселей	Проверить герметичность, очистить заслонки
Невозврат к норме после регулировки	Износ шарниров тяг, деформация рычагов	Заменить повреждённые компоненты

Перед повторной синхронизацией прогрейте двигатель до рабочей температуры. Убедитесь в отсутствии воздушных пробок в вакуумных шлангах синхронизатора. При несоответствии показаний на одинаковых оборотах выполните калибровку приборов согласно инструкции производителя.

Калибровка электронных синхронизаторов

Калибровка электронных синхронизаторов обеспечивает точность их показаний, что критически важно для корректной синхронизации карбюраторов. Процедура сводится к обнулению или установке точной базовой точки отсчета для измерительного модуля устройства перед началом измерений. Без калибровки даже дорогой синхронизатор будет показывать ошибочные значения разрежения.

Для калибровки обычно требуется вакуумный насос с регулируемым вакуумом и манометром (мастер-датчиком) высокой точности, а также стабильный источник питания для синхронизатора. Устройство должно быть подключено к персональному компьютеру через интерфейсный кабель при необходимости. Крайне важно провести калибровку при комнатной температуре и строго по инструкции производителя конкретной модели синхронизатора.

Этапы калибровки

1. Подключите шланг вакуумного насоса к эталонному каналу синхронизатора.
2. Подайте стабильное напряжение питания на синхронизатор (например, от сети 220В через штатный блок или от автомобильного адаптера 12В).
3. Запустите программное обеспечение синхронизатора на ПК (если применимо) или подготовьте устройство к калибровки согласно его интерфейсу.
4. Используя вакуумный насос, создайте стабильное эталонное значение разрежения (например, 250 мм рт. ст.), контролируемое по точному манометру.
5. Активируйте функцию калибровки в ПО или на самом устройстве. Синхронизатор сопоставит показание своего датчика с переданным ему эталонным значением и сохранит поправочный коэффициент.

После калибровки обязательно проверьте точность устройства, подавая несколько других известных значений вакуума (например, 100 мм рт. ст. и 400 мм рт. ст.) и сравнивая показания синхронизатора с показаниями эталонного манометра. Процедуру калибровки рекомендуется повторять периодически (согласно регламенту производителя) или при любых сомнениях в точности измерений синхронизатора.

Загрязнение каналов: профилактика и чистка

Загрязнение топливных и воздушных каналов карбюратора неизбежно при эксплуатации: мелкие частицы пыли, смолы из горючего, осадки от масляных паров оседают на стенках жиклёров и камер. Это приводит к нарушению баланса топливовоздушной смеси, потере мощности, увеличению расхода бензина, неустойчивой работе на холостом ходу и рывкам при разгоне.

Профилактика включает использование качественного топлива и воздушных фильтров, а чистку выполняют при явных симптомах загрязнения. Работы требуют разборки узла: избегайте деревянных спиц и ацетона, чтобы не повредить калиброванные отверстия и резиновые уплотнения. Основные методики очистки:

• Механическая чистка:
  • Иглы из мягкого металла для жиклёров
  • Щётки с синтетическим ворсом для каналов
• Химическая обработка:
  • Спецжидкости для карбюраторов (Carb Cleaner)
  • Ультразвуковая ванна с растворителем
• Продувка:
  • Сжатым воздухом под давлением 3-4 атм
  • Строго в направлении штатного потока топлива

Профилактические меры	Периодичность
Замена воздушного фильтра	Каждые 10-15 тыс. км
Использование топливных фильтров	При каждой замене масла
Обработка СПК-жидкостью без разборки	Раз в 5 тыс. км

Рекомендуемая периодичность синхронизации

Стандартная периодичность синхронизации карбюраторов для большинства многоцилиндровых двигателей составляет каждые 10 000–15 000 км пробега или ежегодно (в зависимости от того, что наступит раньше). Это базовое требование актуально даже при отсутствии явных признаков неисправности, так как со временем неизбежно возникает естественный разбаланс из-за вибраций и износа компонентов.

Интервал может сокращаться в 2–3 раза при эксплуатации в экстремальных условиях или при появлении специфических симптомов. Агрессивная манера вождения, использование некачественного топлива, длительные поездки по пыльным дорогам и резкие перепады температур ускоряют деградацию настроек.

Факторы, влияющие на частоту процедуры

• Тип двигателя: Оппозитные и V-образные конфигурации требуют более частой проверки (каждые 5 000–8 000 км) из-за сложной конструкции впуска.
• Состояние системы подачи воздуха: Забитый воздушный фильтр увеличивает нагрузку на карбюраторы.
• Износ деталей: Негерметичность прокладок, деформация тяг, люфты в приводе – сокращают стабильность регулировок.

Симптомы для внеплановой синхронизации	Последствия игнорирования
• Повышенная вибрация на холостом ходу • "Провалы" при резком открытии дросселя • Рост расхода топлива • Неустойчивые обороты холостого хода • Хлопки во впускном/выпускном тракте	• Разрушение подушек двигателя • Прогар клапанов и поршней • Ускоренный износ ГРМ • Падение мощности до 20–30% • Перегрев цилиндров

Важно: После любых манипуляций с топливной системой (чистка жиклеров, замена прокладок) или регулировкой зажигания внеочередная синхронизация обязательна. Для точности используйте вакуумные или электронные синхронизаторы – метод "на слух" недопустим.

Правила хранения и транспортировки синхронизатора карбюраторов

Оптимальное сохранение работоспособности инструмента требует строгого соблюдения условий. Принципиальными аспектами являются защита от физических повреждений и негативных факторов внешней среды.

Игнорирование нижеизложенных норм приводит к потере калибровки, коррозии компонентов и преждевременному выходу оборудования из строя. Гарантийный ремонт не распространяется на неисправности, возникшие из-за нарушения правил.

Требования к хранению:

• Поддерживать постоянную температуру в диапазоне +5°C – +25°C
• Обеспечивать влажность воздуха не более 60–65%
• Использовать штатный кейс с формованным ложементом
• Изолировать от агрессивных химических паров и пыли
• Перед консервацией обработать металлические элементы ингибитором коррозии

Требования к транспортировке:

1. Фиксировать инструмент в заводской упаковке стропами или амортизирующими вставками
2. Запрещается перевозка вблизи источников тепла (радиатор, двигатель)
3. Избегать ударных нагрузок, переворачивания и штабелирования груза
4. Ограничить вибрационное воздействие – перевозить только в кузове автомобиля
5. При перемещении в условиях влажности свыше 80% герметизировать кейс полиэтиленом

Техническое обслуживание измерительных приборов

Регулярное техническое обслуживание измерительных приборов является важным этапом для обеспечения их точности, надежности и длительного срока службы. Пренебрежение этим процессом приводит к накоплению погрешностей, которые напрямую влияют на качество измерений и могут вызвать сбои в работе систем управления или диагностики.

Ключевые задачи обслуживания включают предотвращение внезапных отказов, сохранение характеристик оборудования в соответствии с технической документацией и снижение эксплуатационных расходов за счет плановых работ.

Основные процедуры обслуживания

Перечень обязательных операций:

• Внешний осмотр: проверка целостности корпуса, элементов крепления и отсутствия коррозии.
• Механическая очистка: удаление загрязнений с датчиков, контактов и чувствительных элементов сжатым воздухом или мягкими щетками.
• Калибровка: сравнение показаний с эталонными образцами и коррекция параметров при отклонениях.

Этапы проведения поверки:

1. Подключение прибора к калибратору или образцовому устройству.
2. Снятие показаний в нескольких точках диапазона измерений.
3. Расчет погрешности и внесение корректировок в программную логику.

Фактор влияния	Метод компенсации
Температурные колебания	Использование термостатирующих камер при проверке
Вибрации	Амортизирующие крепления, динамические тесты

Рекомендуется проводить обслуживание согласно регламенту производителя, но не реже:

• Ежеквартально – для приборов в агрессивных средах
• Ежегодно – для стандартных эксплуатационных условий

После любого ремонта обязательна внеплановая калибровка для подтверждения метрологических характеристик.

Средства для чистки металлических компонентов

Для очистки металлических деталей карбюратора используются специализированные химические составы, устраняющие отложения топливных смол, масляной копоти и коррозии. Важно выбирать средства, агрессивно воздействующие на загрязнения, но не повреждающие алюминиевые корпуса, латунные жиклеры и стальные оси дроссельных заслонок.

Не применяйте абразивные материалы или бытовую химию: они оставляют царапины, нарушают точность калиброванных отверстий или разрушают защитные покрытия. Для сложных отложений в каналах холостого хода и эмульсионных трубках обязательна ультразвуковая ванна с моющей жидкостью.

Рекомендуемые типы средств

• Специализированные аэрозольные очистители карбюраторов (примеры: ABRO, Liqui Moly, Mannol): Пенящийся состав глубоко проникает в каналы. Удаляет смолы за 5–15 минут без механического воздействия. Требуют смывки сжатым воздухом.
• Жидкости для ультразвуковой очистки: Водные или органические растворы (например, B52, Zestron). Эффективны для сетчатых фильтров и клапанов при температуре 60–80°C. Не повреждают резиновые уплотнители.
• Безхлорные органические растворители (уайт-спирит, ацетон): Для предварительного обезжиривания. Требуют осторожности из-за огнеопасности и агрессивности к пластикам.

Средство	Применение	Проверка совместимости
Аэрозольные очистители	Непосредственное нанесение на детали, продувка	Тест на латунной пластине – отсутствие окислов
Ультразвуковые жидкости	Погружение деталей на 20–40 минут	Контроль времени экспозиции для алюминия

Полнота сборки после завершения работ

Перед запуском двигателя проверьте плотность посадки всех элементов. Убедитесь, что вакуумные шланги и тросы подсоединены к корректным штуцерам и не имеют перегибов или трещин. Проверьте герметичность соединений воздушного фильтра с карбюраторами, так как подсос неучтенного воздуха нарушит настройки.

Визуально осмотрите зону работ на предмет оставленных инструментов или ветоши. Подтяните крепежные гайки карбюраторов и впускного коллектора динамометрическим ключом согласно спецификации производителя, избегая перекоса. Замените деформированные прокладки под карбюраторами даже при минимальных повреждениях.

Критические этапы контроля:

• Регулировка холостого хода – прогрейте двигатель до рабочей температуры, проверьте обороты и их стабильность.
• Функциональность тяг – при резком нажатии на газ двигатель должен реагировать без провалов, дроссельные заслонки обязаны открываться синхронно.

Элемент	Параметр контроля
Дроссельные заслонки	Полное закрытие при отпущенной педали газа
Прокладки	Отсутствие подтеков топлива или подсоса воздуха
Управляющие тяги	Свободный ход без заеданий по всей амплитуде

После пробега 50 км повторно проверьте момент затяжки крепежа и состояние уплотнений. Не игнорируйте тестовую поездку – неравномерная работа двигателя под нагрузкой сигнализирует о необходимости перепроверки синхронизации.

Обязательная защита глаз при работе с движущими частями

Работа с вращающимися элементами при использовании синхронизатора карбюраторов представляет серьезную опасность для зрения. Мелкие частицы пыли, грязи, металлические стружки и брызги топлива или очистителя могут мгновенно попасть в глаза, вызвав травму, раздражение или даже временную/постоянную потерю зрения.

Само устройство синхронизатора, особенно ротационные модели, содержит внутренние вращающиеся части с высокой инерцией. Резкие пусковые рывки двигателя, соскальзывание или трение кончика щупа об ограничитель тахометра синхронизатора, вибрации и даже просто возможное задевание за гибкий привод или трос управления заслонкой способны привести к неожиданному разлету мелких деталей (как пружинки или крепеж) или отсоединению самого прибора и его ударам.

• Всегда надевайте очки защитные с боковой защитой (противобрызговые) непосредственно перед запуском двигателя.
• Не приближайте лицо и открытые участки тела к ручкам управления дросселем, зоне карбюраторов и серводвигателям во время их работы.
• Избегайте наклона над открытым моторным отсеком, особенно когда помощник изменяет обороты двигателя или вы регулируете сами.
• Будьте предельно осторожны при установке, снятии или фиксации адаптера синхронизатора на вакуумном штуцере карбюратора – любое неловкое движение или соскальзывание ключа может привести к травме.
• Помните: Пыль, окалина от трущихся частей впуска, вылетающие частички герметика старых шлангов, неудачно закрепленная пружина дросселя или даже капли влаги очень опасны при высокой скорости вращения.

Противопожарные меры вблизи топливных систем

Бензин – легковоспламеняющаяся жидкость с низкой температурой вспышки, а его пары образуют взрывоопасные смеси с воздухом. Любая искра, открытое пламя или нагретая поверхность при контакте с топливом во время обслуживания карбюраторов может вызвать пожар или взрыв.

Перед регулировкой синхронизатора убедитесь в отсутствии утечек топлива из поплавковых камер, дренажных трубок и соединений. Запрещается использование спичек, зажигалок или электроинструмента (болгарок, дрелей) вблизи зоны работ, так как статическое электричество или случайные искры способны воспламенить пары горючего.

Ключевые правила безопасности

1. Обеспечьте вентиляцию: Работайте на открытом воздухе или в гараже с принудительным проветриванием.
2. Исключите источники воспламенения:
   • Отключите аккумулятор перед демонтажем топливных магистралей (исключение – регулировка ХХ на работающем двигателе).
   • Не курите в радиусе 10 метров от места работ.
3. Подготовьте средства огнетушения: Держите углекислотный (не водный!) огнетушитель или пескоемкость в пределах шаговой доступости.

При заглушении двигателя после синхронизации горячий впускной коллектор продолжает выделять тепло 15-20 минут – не допускайте попадания топлива на его поверхность до полного остывания. Резиновые топливные шланги должны быть зафиксированы подальше от элементов выпускной системы.

Риск	Меры предосторожности
Статическое электричество	Не протирайте узлы синтетическими тряпками
Пролитое топливо	Немедленно протрите сухой ветошью (затем утилизируйте её)
Очистка деталей	Используйте только токсикобезопасные очистители, аэрозоли типа "Карбклинер" запрещены рядом с искрами

ВНИМАНИЕ: При возгорании не используйте воду – растекающаяся пленка топлива усилит пожар. Применяйте огнетушители класса В или плотное покрывало.

Список источников

Обеспечение точности информации о столь специализированном устройстве, как синхронизатор карбюраторов, требует опоры на проверенные технические материалы. Использование компетентных источников гарантирует корректное описание принципа работы, устройства и методик применения инструмента.

Ниже представлены ключевые источники, на основе которых подготовлены материалы о синхронизаторах карбюраторов. К ним относятся официальная техническая литература ведущих производителей, профильные справочники и научные издания по автомобильным системам.

1. Руководства по ремонту и обслуживанию карбюраторных двигателей (OEM-документация крупных автопроизводителей: ВАЗ, ГАЗ, УАЗ) Содержат данные о параметрах регулировок и процедурах.
2. Техническая литература по устройству автомобилей автора В.К. Вишневецкого Дает базовые принципы работы карбюраторов и методов синхронизации.

3. Статья "Карбюраторные системы питания: диагностика и настройка" в журнале "За рулём" Предлагает практические рекомендации по применению синхронизаторов.

4. Инструкции производителей синхронизаторов (например, Jonnesway, Hazelett) Содержат спецификации устройств и алгоритмы эксплуатации.

5. Справочник "Топливная аппаратура бензиновых двигателей" под редакцией С.И. Соколова Освещает конструктивные особенности карбюраторов и инструментов для их обслуживания.

6. Материалы курсов "Техническое обслуживание двигателей" в МАДИ Включают методические рекомендации по синхронизации.

Видео: Карбюратор бензопилы. Устройство и принцип работы #схема #теория #практика


• Шины ViaMaggiore Premiorri - новинка на рынке, всё о модели - описание, параметры, отзывы

• КамАЗ-65117 - параметры, описание и внешний вид

• УАЗ Патриот шумоизоляция самостоятельно - материалы список и мнения
