Система АБС - назначение, устройство, принцип работы и прокачка тормозов

Статья обновлена: 18.08.2025

Антиблокировочная система тормозов (АБС) стала неотъемлемым элементом активной безопасности современного автомобиля.

Её главная задача – предотвратить полную блокировку колёс при резком торможении, сохраняя управляемость и курсовую устойчивость машины даже на сложных покрытиях.

Понимание устройства и принципа работы АБС критически важно не только для эксплуатации, но и для грамотного технического обслуживания тормозной системы.

Особое внимание требует процедура прокачки тормозов с АБС, имеющая существенные отличия от традиционной из-за наличия гидравлического модулятора и сложной электроники.

В этой статье подробно рассмотрены назначение системы, её ключевые компоненты, алгоритм работы и специфика удаления воздуха из контура при наличии АБС.

Что такое АБС и зачем она нужна в автомобиле

АБС (Антиблокировочная Система) – электронный комплекс, предотвращающий полную блокировку колёс автомобиля при экстренном или интенсивном торможении. Она непрерывно отслеживает скорость вращения каждого колеса через датчики и автоматически регулирует давление тормозной жидкости в контурах, используя гидравлический модулятор с электромагнитными клапанами.

Главная задача АБС – сохранить управляемость машины даже при резком торможении на сложных покрытиях (гололёд, мокрая дорога, гравий). Блокировка колёс без АБС приводит к неконтролируемому скольжению, увеличению тормозного пути и потере возможности маневрировать. Система решает эти проблемы за счёт прерывистого торможения.

Ключевые функции АБС

• Контроль сцепления шин с дорогой: Датчики фиксируют начало блокировки до полной остановки колеса.
• Автоматическая модуляция тормозного усилия: Клапаны кратковременно снижают/восстанавливают давление в тормозных магистралях (до 15 раз/сек).
• Сохранение курсовой устойчивости: Водитель сохраняет возможность корректировать траекторию рулём.

Без АБС	С АБС
Колёса блокируются, машина идёт "юзом"	Колёса вращаются с проскальзыванием 10-20%
Увеличение тормозного пути на рыхлых/мокрых поверхностях	Сокращение тормозного пути (особенно на льду и асфальте)
Потеря управления (снос передней/задней оси)	Возможность объезда препятствий при торможении

Система особенно критична в экстренных ситуациях: при резком торможении на повороте или при появлении препятствия. Вибрация педали тормода и характерный треск во время работы АБС сигнализируют о срабатывании системы – в этот момент нельзя ослаблять давление на педаль.

Основная задача антиблокировочной системы тормозов

Главная цель АБС заключается в сохранении управляемости транспортного средства при экстренном торможении. Система предотвращает полную блокировку колёс, возникающую при чрезмерном усилии на педали тормоза или при движении по скользкому покрытию.

Это достигается за счёт динамического регулирования давления тормозной жидкости в контурах. АБС принудительно снижает или временно прекращает тормозное усилие на конкретном колесе при риске его блокировки, после чего немедленно восстанавливает давление для поддержания эффективности торможения.

Ключевые аспекты выполнения задачи

Для реализации основной задачи система решает три взаимосвязанные проблемы:

1. Предотвращение потери управления
   Блокировка передних колёс лишает водителя возможности корректировать траекторию. АБС сохраняет качение колёс, обеспечивая рулевое управление.
2. Сокращение тормозного пути
   На большинстве покрытий (асфальт, бетон) максимальное замедление достигается при граничном скольжении (10-20% проскальзывания), а не при полной блокировке.
3. Стабилизация курсовой устойчивости
   Разная степень блокировки колёс на осях вызывает занос. АБС выравнивает тормозные силы, компенсируя неравномерность сцепления с дорогой (μ-split).

Параметр	Без АБС	С АБС
Управляемость при торможении	Отсутствует (колёса заблокированы)	Сохранена (колёса катятся)
Тормозной путь на сухом асфальте	Максимальный	Минимальный (оптимальное скольжение)
Поведение на смешанном покрытии	Риск заноса	Автоматическая компенсация разницы сцепления

Таким образом, АБС обеспечивает контроль над автомобилем в критических ситуациях, преобразуя экстренное торможение из потенциально опасного манёвра в управляемый процесс.

Как АБС повышает безопасность при экстренном торможении

Антиблокировочная система предотвращает полную блокировку колес автомобиля во время интенсивного замедления, особенно на неоднородных покрытиях (асфальт, лед, гравий). Блокировка колес резко снижает эффективность торможения и полностью лишает водителя возможности контролировать траекторию движения.

Путем импульсного изменения давления в тормозных магистралях каждого колеса (до 15 раз в секунду), АБС поддерживает их вращение на грани блокировки. Это обеспечивает два ключевых преимущества: сохранение устойчивости автомобиля и сокращение тормозного пути. Водитель сохраняет способность выполнять маневры даже при полностью выжатой педали тормоза.

Основные механизмы повышения безопасности

Сохранение управляемости: Незаблокированные колеса сохраняют сцепление с дорогой и воспринимают боковые силы. Это позволяет:

• Корректировать направление движения рулем при торможении
• Избежать неконтролируемого заноса или вращения
• Объезжать препятствия во время замедления

Стабилизация курсовой устойчивости: Индивидуальное регулирование тормозного усилия на каждом колесе (через модуляторы АБС) препятствует возникновению разворачивающего момента при:

• Торможении в повороте
• Попадании колес одной оси на участки с разным коэффициентом сцепления (например, асфальт и лед)

Минимизация тормозного пути: Максимальная эффективность замедления достигается при 10-30% проскальзывании колеса. АБС автоматически удерживает этот оптимальный диапазон, что особенно критично на:

Тип покрытия	Сокращение пути с АБС*
Сухой асфальт	10-15%
Мокрый асфальт	15-25%
Укатанный снег/лед	До 50%

*По сравнению с торможением "юзом" без АБС

Повышение предсказуемости: Система обеспечивает стабильное и линейное замедление автомобиля даже при резком нажатии на педаль неопытным водителем, исключая риск срыва в неконтролируемое скольжение.

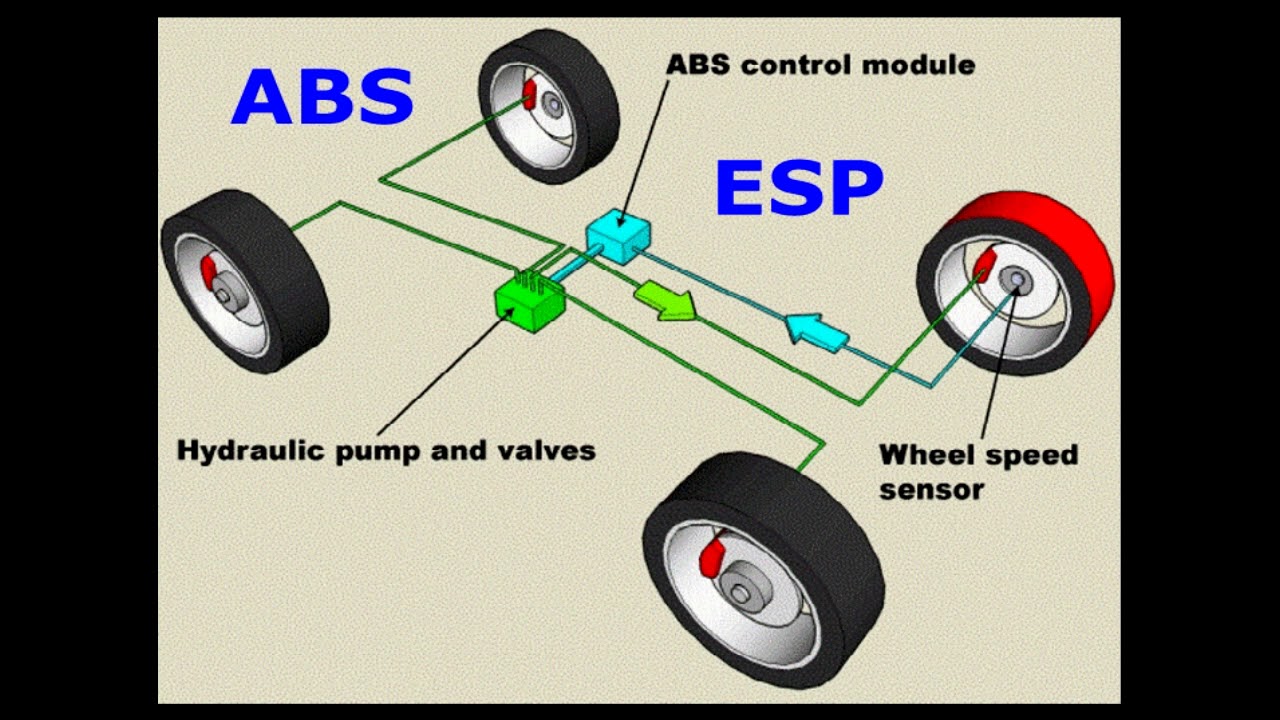

Ключевые компоненты системы АБС: обзор элементов

Основу антиблокировочной системы образуют четыре взаимосвязанных компонента, обеспечивающих контроль сцепления колес с дорожным покрытием и динамическое регулирование тормозного усилия. Эти элементы работают в непрерывном цикле при торможении, предотвращая полную блокировку вращающихся колес.

Эффективность АБС напрямую зависит от слаженного взаимодействия всех ее частей, каждая из которых выполняет строго определенную функцию в процессе управления тормозными механизмами. Отказ любого компонента обычно приводит к отключению системы и активации контрольной лампы на приборной панели.

Состав и функции элементов

Основные модули системы включают:

• Датчики скорости колес (индуктивного или активного типа)
  Назначение: Бесконтактное измерение угловой скорости каждого колеса. Устанавливаются напротив импульсных роторов (зубчатых колес) на ступицах.
• Электронный блок управления (ЭБУ)
  Назначение: Обработка сигналов датчиков, вычисление замедления, проскальзывания и параметров дорожного покрытия. Формирование управляющих команд для гидравлического модулятора.
• Гидравлический модулятор (блок клапанов)
  Назначение: Исполняющее устройство, изменяющее давление тормозной жидкости в контурах. Содержит:
  • Впускные электромагнитные клапаны (управляют поступлением жидкости от ГТЦ к тормозным механизмам)
  • Выпускные электромагнитные клапаны (сбрасывают давление в гидроаккумулятор)
  • Гидроаккумуляторы (временное хранение жидкости при сбросе давления)
  • Электронасос обратной подачи (возвращает жидкость из аккумуляторов в магистраль главного цилиндра)
• Система диагностики
  Назначение: Контроль исправности компонентов через самодиагностику, индикация неисправностей водителю (контрольная лампа ABS), хранение кодов ошибок в памяти ЭБУ.

Компонент	Критическая функция	Принцип воздействия на торможение
Датчики скорости	Фиксация момента начала блокировки	Передают данные о резком падении скорости вращения колеса
ЭБУ	Анализ данных и принятие решений	Рассчитывает оптимальное давление для предотвращения юза
Модулятор	Физическое регулирование давления	Цикличное "удержание-сброс-повышение" давления в магистралях

Важно: В системах с электронным усилителем тормозов (например, ESP) функции АБС интегрированы в единый гидравлический блок, дополненный датчиками поперечного ускорения и угла поворота руля.

Роль датчиков скорости колес в работе АБС

Датчики скорости колес выполняют функцию первичных источников информации для электронного блока управления (ЭБУ) АБС. Они непрерывно измеряют угловую скорость вращения каждого колеса транспортного средства в режиме реального времени. Точность и скорость их реакции являются критическими для корректного функционирования всей антиблокировочной системы.

Принцип работы основан на регистрации изменений магнитного поля или оптических меток при вращении колеса. Индуктивные датчики (наиболее распространенные) генерируют переменный ток, частота которого пропорциональна скорости вращения. Полученные данные в виде электрических сигналов передаются по проводам в ЭБУ для дальнейшего анализа.

Ключевые функции в работе АБС

• Обнаружение блокировки: Сравнивая сигналы от всех датчиков, ЭБУ выявляет резкое падение скорости одного или нескольких колес относительно других, что свидетельствует о начале блокировки.
• Оценка проскальзывания: На основе разницы между скоростью вращения колеса и расчетной скоростью движения автомобиля система определяет коэффициент скольжения.
• Обеспечение обратной связи: После вмешательства АБС (сброс давления в тормозном контуре) датчики мгновенно фиксируют изменения скорости вращения, позволяя ЭБУ оценить эффективность воздействия и при необходимости скорректировать его.
• Поддержка систем курсовой устойчивости (ESC/ESP): Данные о скорости колес используются как входная информация для дополнительных систем безопасности.

При выходе из строя датчика или повреждении его проводки ЭБУ фиксирует ошибку, отключает АБС (иногда и сопутствующие системы) и активирует сигнализацию неисправности на приборной панели. Тормозная система при этом сохраняет базовую функциональность, но теряет защиту от блокировки колес.

Устройство и функции гидравлического модулятора

Гидравлический модулятор АБС представляет собой сложный блок, интегрированный в тормозную магистраль между главным тормозным цилиндром и колесными цилиндрами. Его основными компонентами являются электромагнитные клапаны, насос обратной подачи, аккумулятор давления и демпферные камеры, объединенные в единый герметичный корпус.

Данный блок напрямую взаимодействует с электронным блоком управления (ЭБУ) АБС, получая электрические сигналы для динамической регулировки давления жидкости в каждом тормозном контуре. Это позволяет реализовать три ключевых режима работы: сброс давления для предотвращения блокировки, его удержание и повторное наращивание.

Компоненты модулятора и их функции

Компонент	Назначение и принцип действия
Электромагнитные клапаны	Впускной клапан регулирует поступление жидкости от ГТЦ к колесному цилиндру. Выпускной клапан управляет сбросом излишков жидкости в аккумулятор при активации АБС.
Насос обратной подачи	Перекачивает тормозную жидкость из аккумулятора обратно в магистраль ГТЦ после завершения цикла сброса давления, готовя систему к новому торможению.
Аккумулятор давления	Временно накапливает жидкость, сброшенную через выпускной клапан во избежание резких скачков давления. Снижает нагрузку на тормозную педаль.
Демпферные камеры	Поглощают пульсации и вибрации жидкости, создаваемые насосом, обеспечивая плавность работы системы и предотвращая дребезжание педали.

В процессе торможения модулятор циклически выполняет операции на основе сигналов ЭБУ: при обнаружении блокировки выпускной клапан открывается, снижая давление в колесном цилиндре; насос возвращает жидкость в магистраль; впускной клапан дозирует восстановление давления для поддержания колеса на грани блокировки.

Блок управления АБС: "мозг" антиблокировочной системы

Блок управления (ЭБУ АБС) является центральным элементом антиблокировочной системы, обрабатывающим данные от датчиков скорости вращения колес и координирующим работу модулятора давления. Он непрерывно анализирует сигналы для определения момента начала блокировки колес при торможении.

При выявлении риска блокировки (резкое падение скорости вращения одного или нескольких колес), блок мгновенно вычисляет необходимые корректирующие воздействия и передает команды на электромагнитные клапаны модулятора. Это обеспечивает циклическое изменение давления в тормозных контурах для сохранения управляемости.

Ключевые функции и особенности

Основные задачи ЭБУ АБС:

• Мониторинг скорости вращения всех колес через датчики индуктивного или активного типа
• Сравнение показателей с эталонными значениями (скорость ТС, ускорение/замедление)
• Активация соленоидов модулятора для фаз: удержания, сброса и повышения давления
• Диагностика неисправностей системы с занесением кодов ошибок в память
• Взаимодействие с системами ESP и TCS при их наличии

Принцип работы в критический момент:

1. Фиксация аномального замедления колеса (датчик)
2. Расчет времени проскальзывания относительно других колес
3. Подача импульса на закрытие впускного клапана контура (удержание давления)
4. При сохранении блокировки – открытие выпускного клапана (сброс давления)
5. Восстановление давления после возобновления вращения (повторное нажатие)

Влияние на прокачку тормозов:

Тип системы	Особенности прокачки
Модуль АБС отделен от ГТЦ	Требуется спецоборудование для активации клапанов при прокачке
Интегрированная система (ESP/ABS)	Обязательное использование диагностического сканера для управления насосом и клапанами
Все типы	Последовательность: задние колеса → передние колеса (уточнять в руководстве авто)

Несоблюдение процедур прокачки с участием ЭБУ приводит к воздушным пробкам в модуляторе, что нарушает работу АБС. Современные системы требуют принудительной электронной активации клапанов при замене жидкости для полного удаления воздуха.

Как работает насос обратной подачи в АБС

Насос обратной подачи – ключевой компонент гидравлического блока АБС, отвечающий за управление давлением в тормозной системе при срабатывании антиблокировки. Его задача – оперативно снижать избыточное давление в контуре колеса, где обнаружена блокировка, и возвращать тормозную жидкость в главный тормозной цилиндр или аккумулятор давления.

При активации АБС электромагнитные клапаны соответствующего контура перекрывают поступление жидкости от главного цилиндра и открывают путь к насосу. Насос включается по сигналу электронного блока управления (ЭБУ) и начинает откачивать жидкость из тормозного суппорта обратно в систему.

Принцип работы и взаимодействие с компонентами

Работа насоса реализуется через несколько этапов:

1. Обнаружение блокировки: Датчики колес фиксируют резкое падение скорости вращения. ЭБУ АБС определяет контур, требующий вмешательства.
2. Активация насоса: ЭБУ подает напряжение на электродвигатель насоса. Ротор с эксцентриком приводит в движение поршни или шестерни насоса.
3. Откачка жидкости: Насос всасывает тормозную жидкость из магистрали суппорта через открытый выпускной клапан гидроблока.
4. Обратная подача:
   • В системах с аккумулятором давления жидкость временно накапливается в резиновой камере, сжимая пружину.
   • В системах без аккумулятора насос напрямую перекачивает жидкость в магистраль главного цилиндра.
5. Сброс усилия торможения: Уменьшение объема жидкости в суппорте снижает давление на колодки, позволяя колесу возобновить вращение.
6. Повторное нагнетание: После восстановления сцепления насос останавливается, а впускные клапаны вновь подают жидкость к суппорту для дотормаживания.

Особенности конструкции: Насос обычно выполнен как поршневой или шестеренчатый агрегат с электроприводом. Для гадения пульсаций жидкости применяются демпферные камеры или дроссели. В современных АБС насос часто объединен с гидравлическим блоком в единый модуль.

Тип насоса	Принцип действия	Преимущества
Поршневой	Эксцентрик толкает поршни, создавая всасывание и нагнетание	Высокая точность регулировки давления
Шестеренчатый	Вращающиеся шестерни перемещают жидкость от входа к выходу	Простота конструкции, высокая надежность

Важно: Насос включается только при срабатывании АБС. В режиме обычного торможения он неактивен, а циркуляция жидкости обеспечивается главным цилиндром.

Расположение компонентов АБС в автомобиле

Основные элементы антиблокировочной системы распределены по ключевым зонам автомобиля для эффективного взаимодействия с тормозным контуром и контроля динамики движения. Центральные компоненты размещаются в защищённых местах, обеспечивающих их работоспособность при вибрациях, влажности и температурных перепадах.

Датчики скорости вращения устанавливаются непосредственно на ступицах каждого колеса, фиксируя изменения в реальном времени. Электронный блок управления (ЭБУ) и гидравлический модулятор образуют единый узел или располагаются вблизи друг друга, синхронизируя анализ данных и управление давлением тормозной жидкости.

Конкретное размещение узлов:

• Датчики колес: Вмонтированы в ступичные узлы передних и задних колёс, часто интегрированы с подшипниками. Считывающие элементы направлены на зубчатые импульсные кольца.
• Гидравлический модулятор: Располагается в подкапотном пространстве, жёстко соединён трубками с главным тормозным цилиндром и суппортами. Включает электромагнитные клапаны, насос обратной подачи и демпферные камеры.
• ЭБУ АБС: Устанавливается рядом с модулятором (часто в едином корпусе), в нише моторного щита или под передними сиденьями. Подключён к датчикам и бортовой сети через жгут проводов.
• Проводка: Кабельные трассы проходят вдоль кузова от ЭБУ к колёсным датчикам, фиксируются хомутами в скрытых полостях днища и арок.

Компонент	Типовое расположение	Ключевые особенности
Датчики скорости	Ступицы колёс	Защищены от грязи, требуют чистки при замене ступиц
Гидромодулятор	Рядом с главным тормозным цилиндром	Имеет отдельные гидравлические порты для каждого контура
ЭБУ	Интегрирован с модулятором или отдельно в салоне/под капотом	Оснащён диагностическим разъёмом для сканирования ошибок

Физический принцип действия антиблокировочной системы

Блокировка колеса при торможении возникает, когда тормозной момент превышает момент сил трения между шиной и дорожным покрытием. При этом колесо прекращает вращение и начинает скользить ("юз"). В состоянии скольжения сила трения, обеспечивающая замедление автомобиля (тормозная сила), резко снижается по сравнению с ее максимальным значением, достигаемым при качении колеса с небольшим проскальзыванием.

Цель АБС – удерживать колеса в режиме качения с оптимальным проскальзыванием (обычно 10-20%), при котором сила трения (и, следовательно, тормозная сила) максимальна. Это достигается путем циклического предотвращения полной блокировки колес через управление давлением в тормозной магистрали.

Ключевые физические аспекты работы АБС

Основой функционирования системы являются два фундаментальных физических принципа:

1. Зависимость коэффициента сцепления от проскальзывания:
   • Коэффициент сцепления (μ) – отношение силы трения к нормальной реакции опоры (весу, приходящемуся на колесо).
   • Эта зависимость имеет пиковое значение при определенном уровне проскальзывания (не 100%!).
   • До пика коэффициент сцепления растет с увеличением проскальзывания.
   • После пика (при дальнейшем увеличении проскальзывания, приближающемся к полному юзу) коэффициент сцепления падает.

Тип покрытия	Пиковый μ (прибл.)	μ при 100% скольжении (прибл.)
Сухой асфальт	0.8 - 1.0	0.7 - 0.8
Мокрый асфальт	0.5 - 0.7	0.3 - 0.4
Укатанный снег	0.2 - 0.3	0.15 - 0.2
Лед	0.1 - 0.2	0.05 - 0.1

2. Принцип модуляции давления:
   • Датчики скорости вращения колес постоянно отслеживают угловое замедление каждого колеса.
   • Электронный блок управления (ЭБУ) АБС вычисляет проскальзывание каждого колеса, сравнивая его скорость с расчетной скоростью автомобиля.
   • Если ЭБУ определяет, что проскальзывание конкретного колеса превысило пороговое значение, соответствующее пику коэффициента сцепления (т.е. колесо начинает блокироваться), он подает команду на модулятор давления (гидроблок).
   • Гидроблок выполняет цикл:
     • Сброс давления: Электромагнитные клапаны временно разобщают колесный тормозной цилиндр с главным тормозным цилиндром и стравливают часть жидкости в гидроаккумулятор, снижая давление в контуре и разблокируя колесо.
     • Удержание давления: Клапаны изолируют контур, фиксируя текущее давление, позволяя колесу восстановить скорость вращения.
     • Повышение давления: Клапаны снова соединяют главный цилиндр с колесным цилиндром, позволяя давлению расти (либо включается насос для быстрого повышения давления), подтормаживая колесо до приближения к порогу блокировки.

Этот цикл "сброс-удержание-повышение" повторяется многократно (до нескольких десятков раз в секунду) для каждого колеса независимо, обеспечивая торможение на грани блокировки, где эффективность замедления и управляемость максимальны.

Фазы цикла работы АБС: удержание давления, сброс, наращивание

Основной задачей антиблокировочной системы является поддержание управляемости автомобиля при экстренном торможении. Это достигается за счёт непрерывного циклического регулирования давления тормозной жидкости в каждом колесе, предотвращающего блокировку. Цикл состоит из трёх последовательных фаз, повторяющихся до 15 раз в секунду.

Электронный блок управления (ЭБУ) АБС анализирует данные от датчиков скорости вращения колёс. При обнаружении резкого замедления или разницы в скорости вращения (признак блокировки), система активирует исполнительные устройства – гидравлический блок с электромагнитными клапанами и насосом обратной подачи.

Этапы цикла регулирования давления

1. Удержание давленияЭБУ переводит электромагнитный клапан неблокируемого колеса в положение «закрыто», изолируя его контур от главного тормозного цилиндра. Давление в магистрали колеса фиксируется, предотвращая дальнейшее повышение и начало скольжения.

2. Сброс давленияЕсли угроза блокировки сохраняется, клапан переключается в режим «сброс». Тормозная жидкость направляется в аккумулятор низкого давления гидроблока. Насос обратной подачи возвращает её в основной контур. Давление в магистрали колеса снижается, позволяя колесу восстановить вращение.

3. Наращивание давленияПосле возобновления вращения колеса ЭБУ закрывает клапан сброса и открывает впускной клапан. Насос продолжает работу, повышая давление в контуре. Тормозное усилие плавно увеличивается до нового порога блокировки, после чего цикл повторяется.

Фаза	Состояние клапанов	Действие насоса
Удержание	Закрыт	Не активен
Сброс	Открыт (сброс)	Откачивает жидкость в контур
Наращивание	Закрыт (сброс), Открыт (впуск)	Поддерживает давление

Как система распознает блокировку колес

Система АБС непрерывно отслеживает скорость вращения каждого колеса с помощью датчиков. Эти датчики, обычно индуктивного или активного типа, установлены вблизи импульсных колец ступиц и генерируют сигнал, частота которого пропорциональна угловой скорости колеса.

Электронный блок управления (ЭБУ) анализирует полученные сигналы в реальном времени. Ключевым критерием для определения блокировки является резкое падение скорости вращения одного колеса относительно других, а также анализ замедления колеса (темп снижения его скорости).

Принцип выявления блокировки

ЭБУ использует следующие алгоритмы для распознавания блокировки:

• Сравнение скоростей колес: Система сопоставляет скорость каждого ведущего колеса с ведомыми, а также со скоростью автомобиля (рассчитываемой на основе средних значений вращения).
• Анализ производной скорости (замедления): ЭБУ вычисляет, насколько быстро снижается скорость вращения колеса. Если замедление превышает критический порог (например, -15 м/с² для сухого асфальта), система интерпретирует это как начало блокировки.
• Пороговое скольжение: Рассчитывается разница между линейной скоростью автомобиля и окружной скоростью колеса (проскальзывание). Блокировка фиксируется при достижении проскальзыванием значения 15-30% (оптимальный диапазон для сцепления).

Параметр	Значение при нормальном торможении	Значение при блокировке
Скорость вращения колеса	Пропорциональна скорости авто	Резко падает относительно других колес
Замедление колеса	Плавное, соответствует замедлению авто	Резкий скачок (превышение порога)
Проскальзывание	5-15%	>20-30%

При одновременном выполнении условий (чрезмерное замедление + высокое проскальзывание) ЭБУ идентифицирует блокировку. Система мгновенно реагирует, отправляя команду модулятору для снижения давления в тормозном контуре проблемного колеса, предотвращая юз.

Почему при срабатывании АБС педаль тормоза вибрирует

Вибрирование педали тормоза при активации АБС – прямой результат работы модулятора давления (гидроблока). Система принудительно и многократно снижает/повышает давление жидкости в тормозных магистралях для предотвращения блокировки колес. Эти импульсы гидравлики передаются через контур на педаль, вызывая ощутимую пульсацию.

Частота вибрации (5–15 Гц) соответствует скорости срабатывания электромагнитных клапанов модулятора. Каждый цикл включает три фазы:

• Сброс давления: соленоид открывается, снижая усилие на суппорт.
• Удержание давления: клапан частично закрывается для стабилизации.
• Повышение давления: клапан закрывается, восстанавливая тормозное усилие.

Примечание: Интенсивность пульсации зависит от состояния дорожного покрытия (лед, гравий) и скорости автомобиля. Это не неисправность, а индикатор корректной работы АБС.

Отличия в работе АБС на разных типах покрытий

На асфальте АБС обеспечивает максимальную эффективность торможения за счет поддержания проскальзывания в узком оптимальном диапазоне (10-20%). Система активно модулирует давление в магистралях, предотвращая блокировку колес и сохраняя курсовую устойчивость. Это позволяет достичь минимального тормозного пути при сохранении управляемости.

На льду алгоритм АБС кардинально меняется: система допускает кратковременную блокировку колес (до 100% проскальзывания) для формирования снежного "клина" перед шиной, создающего дополнительное сопротивление. Циклы модуляции становятся реже и длиннее, так как критически важно избежать потери сцепления из-за плавления льда под шиной. Тормозной путь увеличивается, но АБС сохраняет минимальную управляемость.

Специфика работы на рыхлых поверхностях

• Гравий/Песок: АБС искусственно увеличивает допустимый порог проскальзывания (до 30-50%). Это позволяет колесам "нагребать" валик из материала, сокращающий тормозной путь. Частота срабатывания ниже, чем на асфальте.
• Снежная каша: Система балансирует между стратегиями для льда и гравия – допускает частичное погружение колес для создания упора, но предотвращает глубокую блокировку.

Покрытие	Оптимальное проскальзывание	Особенности модуляции
Сухой асфальт	10-15%	Частые короткие импульсы
Лед	До 100% (кратковременно)	Редкие длинные импульсы
Гравий/Песок	30-50%	Средняя частота, увеличенная длительность

Современные многорежимные АБС автоматически адаптируются к покрытию, анализируя скорость замедления колес и вибрации. На рыхлых поверхностях отключение АБС (где предусмотрено) иногда позволяет сократить тормозной путь за счет полной блокировки и создания клина.

Подготовка к прокачке тормозной системы с АБС

Проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости долейте рекомендованную производителем жидкость до отметки MAX. Убедитесь в герметичности системы: отсутствии подтёков на шлангах, соединениях, рабочих цилиндрах и модуле АБС.

Очистите от грязи и коррозии штуцеры прокачки на всех тормозных механизмах (суппортах, колёсных цилиндрах) и модуле АБС (если предусмотрено производителем). Подготовьте прозрачный шланг по диаметру штуцера и чистую ёмкость для сбора отработанной жидкости.

Необходимые условия и инструменты

Требуется помощник для нажатия на педаль тормоза по команде. Подготовьте:

• Ключ для откручивания штуцеров (обычно 7-10 мм)
• Новую тормозную жидкость в невскрытой таре (тип указан в руководстве)
• Чистые ветошь и защитные очки
• Сканер для активации насоса АБС (если требуется по спецификации авто)

Прогрейте двигатель до рабочей температуры для обеспечения корректного напряжения в бортовой сети. Отключите зажигание перед началом работ. Соблюдайте последовательность прокачки, указанную в сервисной документации автомобиля (например: задний правый → передний левый → задний левый → передний правый).

Элемент	Проверка
Герметичность модуля АБС	Осмотр на подтёки, повреждения корпуса
Электрические разъёмы	Надёжность подключения, отсутствие окислов
Предохранители АБС	Целостность, номинальное значение

Особенности прокачки контуров с гидравлическим модулятором

Прокачка тормозной системы с гидравлическим модулятором АБС требует строгого соблюдения последовательности операций, указанной производителем транспортного средства. Нарушение порядка приводит к неполному удалению воздуха, что вызывает неисправности АБС (мягкая педаль, самопроизвольное срабатывание системы). Обязательным условием является предварительная диагностика кодов неисправностей модулятора и их устранение.

Ключевая особенность заключается в необходимости использования диагностического сканера для активации электромагнитных клапанов и насоса модулятора во время процедуры. Без этого воздух, запертый внутри сложной гидравлической схемы модулятора (клапаны, аккумуляторы давления, гидронасос), не может быть полностью удален через стандартные штуцеры прокачки на тормозных механизмах или главном цилиндре.

Основные этапы и требования

Процесс включает специфические шаги:

1. Подготовка:
   • Проверка уровня тормозной жидкости в бачке (должен быть между MIN и MAX).
   • Подключение диагностического сканера к разъему OBD-II автомобиля.
   • Выбор функции активации гидравлического насоса и клапанов модулятора АБС в меню сканера.
2. Строгая последовательность контуров:
   • Обычно начинают с контура, наиболее удаленного от ГТЦ (чаще задний правый), затем задний левый, передний правый, передний левый. Точный порядок указан в руководстве по ремонту.
3. Прокачка с активным модулятором:
   • Ассистент запускает функцию прокачки АБС на сканере, активируя насос и клапаны.
   • Пока насос работает (слышно характерное жужжание), механик открывает штуцер прокачки на суппорте/колесном цилиндре и выпускает жидкость с воздухом в прозрачную трубку, погруженную в емкость с чистой тормозной жидкостью.
   • Штуцер закрывается только после прекращения выхода пузырьков воздуха и появления чистой жидкости и по команде сканера или после остановки насоса.
4. Контроль уровня жидкости:
   • Непрерывное пополнение бачка ГТЦ свежей рекомендованной тормозной жидкостью во избежание осушения и повторного завоздушивания.
5. Завершение:
   • Повторение цикла прокачки для каждого контура по порядку.
   • Окончательная проверка работы педали тормоза (она должна быть упругой).
   • Стирание кодов неисправностей АБС сканером и проверочная поездка с имитацией срабатывания системы (на безопасном участке).

Использование неподходящей или старой гигроскопичной жидкости недопустимо, так как она повреждает внутренние компоненты дорогостоящего модулятора. Требуется жидкость стандарта, указанного в инструкции к автомобилю (обычно DOT 4 или DOT 5.1).

Когда требуется принудительная активация насоса АБС при прокачке

Принудительная активация насоса гидравлического блока АБС (насоса обратной подачи) необходима в тех случаях, когда воздух проникает не только в основные тормозные магистрали и рабочие цилиндры, но и внутрь самого сложного узла системы - гидравлического модулятора (блока клапанов, гидроаккумулятора, насоса). Это происходит при значительном разрыве герметичности системы выше по уровню или сложности, чем просто замена колодок или шланга.

Стандартная двухпедальная прокачка (или прокачка с помощником) эффективна для удаления воздуха из контуров тормозной системы "до" гидроблока и "после" него (трубки к колесам, суппорты/колесные цилиндры). Однако она не может выгнать воздух, который попал в сложные внутренние каналы, соленоидные клапаны, гидроаккумулятор давления или камеру насоса обратной подачи внутри самого гидравлического блока АБС.

Основные ситуации, требующие активации насоса

Принудительный запуск насоса необходим в следующих сценариях:

• Замена гидравлического блока АБС целиком. Новый блок поставляется пустым, заполненным воздухом.
• Разгерметизация магистралей высокого давления, идущих непосредственно к гидроблоку АБС (входные/выходные трубки).
• Замена компонентов внутри гидроблока (насоса, клапанов, аккумулятора - требует специализированного ремонта).
• Сильное завоздушивание системы после полного опорожнения бачка тормозной жидкости (например, при ремонте главного тормозного цилиндра без перекрытия магистралей).
• Наличие симптомов завоздушивания в педали тормоза (мягкая, проваливающаяся педаль) после проведения стандартной прокачки всех контуров.

Активация насоса при прокачке решает следующие задачи:

1. Продавливание воздуха через дросселирующие каналы и клапаны: Насос создает давление, необходимое для проталкивания пузырьков воздуха через узкие каналы и соленоидные клапаны внутри гидроблока, которые в обычном режиме прокачки не задействованы.
2. Очистка гидроаккумулятора: Воздух особенно легко скапливается в полости гидроаккумулятора давления. Работа насоса в режиме прокачки помогает выгнать его оттуда.
3. Заполнение камеры насоса: Гарантирует, что сам насос обратной подачи заполнен жидкостью и не содержит воздушных пробок, которые привели бы к его кавитации и неработоспособности.

Как это работает (Схематично):

Этап	Действие	Что происходит внутри АБС
1. Инициализация	Сканер активирует функцию "прокачка АБС" / "серворежим".	ЭБУ АБС готовит клапаны к циклу прокачки.
2. Нажатие педали	Механик нажимает и удерживает педаль тормоза.	Создается базовое давление в системе.
3. Активация насоса	Сканер подает команду на запуск насоса.	Насос начинает работать, создавая высокое давление. Клапаны открываются в определенной последовательности (имитация работы АБС).
4. Открытие штуцера	Помощник медленно открывает прокачной штуцер на нужном контуре.	Жидкость под высоким давлением, вытесняемая насосом, выходит через штуцер, увлекая за собой воздух из внутренних полостей гидроблока.
5. Завершение цикла	Штуцер закрывается, педаль отпускается только ПОСЛЕ закрытия штуцера. Команда с сканера снимается.	Насос останавливается. Клапаны возвращаются в исходное положение.

Критически важно: Принудительная активация насоса требует использования специализированного диагностического оборудования (сканер с функцией сервисного обслуживания АБС для конкретной модели авто). Попытки "обмануть" систему или запустить насос иначе крайне опасны и могут привести к повреждению АБС. Работа с высоким давлением тормозной жидкости требует осторожности и защиты глаз. Стравить давление из системы (выключив зажигание и несколько раз нажав на педаль) необходимо перед откручиванием любых соединений после завершения цикла прокачки с насосом.

Прокачка тормозов с АБС без сканера: пошаговая последовательность

Прокачка тормозной системы с АБС требует особого подхода из-за наличия гидроблока, где могут оставаться воздушные пузырьки. Отсутствие сканера усложняет процесс, но делает его выполнимым при строгом соблюдении последовательности.

Ключевая задача – удалить воздух из всех контуров, включая модулятор АБС. Основная сложность заключается в невозможности принудительной активации насоса и клапанов блока управления без диагностического оборудования, что требует механического воздействия на систему.

Порядок выполнения работ

1. Подготовка:
   • Проверьте уровень тормозной жидкости в бачке (должен быть между MIN и MAX).
   • Наденьте прозрачный шланг на штуцер прокачки первого колеса, опустив второй конец в ёмкость с чистой тормозной жидкостью.
   • Откройте капот и снимите предохранитель насоса АБС (найдите по схеме авто) для предотвращения самопроизвольного включения системы.
2. Прокачка контуров без активации АБС:
   • Прокачивайте тормоза в стандартном порядке, рекомендованном производителем (обычно: заднее правое → переднее левое → заднее левое → переднее правое).
   • Нажимайте педаль тормоза 5-7 раз, удерживайте её в нижнем положении. Откройте штуцер на 1/2 оборота – воздух и жидкость выйдут в ёмкость.
   • Затяните штуцер только после закрытия. Повторяйте до появления чистой жидкости без пузырьков на каждом колесе.
3. Принудительное удаление воздуха из гидроблока:
   • Заведите двигатель и дайте ему поработать на холостом ходу 5-10 минут.
   • Резко нажмите педаль тормоза с усилием 40-70 кг (имитация экстренного торможения). Это может вызвать срабатывание клапанов АБС и вытеснение воздуха в магистрали.
   • Повторите пункт 2 для всех колёс ещё раз – остаточный воздух из гидромодуля поступит в контуры.
4. Контроль и завершение:
   • Установите предохранитель насоса АБС на место.
   • Проверьте ход педали – он должен быть упругим без провалов.
   • Протестируйте тормоза на безопасном участке дороги. При срабатывании АБС (характерная вибрация педали) воздух удалён успешно.

Ключевые риски:	Неполное удаление воздуха из гидроблока, повреждение предохранителя при снятии, перегрев насоса АБС при длительной работе двигателя
Обязательное условие:	Постоянный контроль уровня жидкости в бачке (доливать ТОЛЬКО рекомендованную производителем марку)

Использование диагностического оборудования для прокачки АБС

Для корректной прокачки тормозной системы с АБС современные автомобили требуют подключения диагностического сканера. Стандартные методы ручной прокачки не обеспечивают полного удаления воздуха из гидроблока модулятора из-за сложной конфигурации каналов и клапанов системы.

Диагностическое оборудование активирует электронасос модулятора и управляет соленоидами, циклически открывая/закрывая клапана для вытеснения воздушных пробок из труднодоступных зон. Без этой процедуры воздух может остаться в контурах высокого давления, что приведет к "мягкой" педали и снижению эффективности АБС.

Порядок работы с диагностическим сканером

1. Подключите сканер к диагностическому разъему OBD-II автомобиля
2. Выберите в меню сканера раздел "Тормозная система / ABS"
3. Активируйте сервисную функцию "Прокачка гидравлики"

Этап процедуры	Действие сканера
Подготовка модулятора	Сброс давления в аккумуляторе
Продувка контуров	Попеременное открытие клапанов с одновременной работой насоса
Контроль процесса	Мониторинг давления датчиками ABS

Критические требования:

• Напряжение аккумулятора ≥ 12.5В
• Строгое соблюдение последовательности прокачки (указанной производителем)
• Контроль уровня тормозной жидкости в бачке во избежание подсоса воздуха

После завершения электронной прокачки выполняется финальная механическая прокачка классическим способом на каждом суппорте для удаления остаточных пузырьков воздуха из рабочих цилиндров.

Прокачка тормозов на автомобилях с электронной системой стабилизации (ESC)

Прокачка тормозной системы на автомобилях, оснащенных ESC, требует особого подхода из-за сложной гидравлической архитектуры и интегрированного электронного модуля. Воздух, попавший в контуры ESC или гидроаккумулятор, не удаляется стандартными методами прокачки и требует активации насоса и клапанов блока управления.

Обязательным условием является использование диагностического сканера, способного войти в сервисный режим блока ABS/ESC для принудительного управления гидравлическими компонентами. Без этого невозможно полностью выгнать воздух из высокого давления и внутренних каналов модулятора.

Алгоритм прокачки тормозов с ESC

1. Подготовка:
   • Проверить уровень тормозной жидкости в бачке (долить при необходимости)
   • Подключить диагностический сканер к OBD-II разъему автомобиля
   • Снять колеса для доступа к штуцерам прокачки
2. Активация сервисного режима ESC:
   • Через сканер запустить процедуру "Bleeding ABS/ESC" или аналогичную
   • Дождаться подтверждения готовности системы к прокачке
3. Последовательность прокачки контуров (с соблюдением порядка, указанного производителем):
   1. Правый задний тормозной механизм
   2. Левый передний тормозной механизм
   3. Левый задний тормозной механизм
   4. Правый передний тормозной механизм

   *Примечание: Порядок может отличаться для конкретных моделей авто

4. Техника прокачки:
   • Надеть прозрачный шланг на штуцер, опустить конец в емкость с жидкостью
   • Открыть штуцер на ½ оборота ключом
   • Нажимать на педаль тормоза до прекращения выхода пузырьков воздуха
   • Затянуть штуцер в момент опускания педали
   • Контролировать уровень жидкости в бачке после каждого контура
5. Завершение процедуры:
   • Через сканер деактивировать сервисный режим ESC
   • Проверить герметичность соединений и ход педали тормоза
   • Протестировать работу ABS/ESC на безопасном участке

Критические ошибки при прокачке:

Ошибка	Последствие
Прокачка без активации ESC	Воздушные пробки в модуляторе, "мягкая" педаль
Падение уровня жидкости в бачке	Завоздушивание главного тормозного цилиндра
Использование несовместимой жидкости	Повреждение уплотнений гидроблока

Распространенные ошибки при прокачке тормозов с АБС

Игнорирование требований производителя к последовательности прокачки колес (например, задние перед передними или наоборот) приводит к остаточному воздуху в гидроблоке АБС. Неправильный порядок нарушает циркуляцию жидкости в сложных контурах системы, особенно в модулях с индивидуальными каналами.

Прокачка без предварительной разрядки аккумулятора давления в гидроблоке на автомобилях с электронасосом вызывает попадание воздуха в насос высокого давления. Это происходит при открытии штуцеров на колесах до сброса давления через диагностический разъем или сервисное меню, что требует дорогостоящей замены узла.

Другие критические недочеты:

• Пренебрежение уровнем тормозной жидкости – допущение опускания ниже минимальной отметки в бачке при прокачке, что всасывает воздух через компенсационные отверстия
• Отказ от активации соленоидов АБС через диагностический сканер на моделях, где штатная прокачка не очищает клапанные зоны модулятора
• Использование неподходящей тормозной жидкости (например, класса DOT 3 вместо требуемого DOT 4), вызывающей разбухание манжет и заклинивание клапанов
• Нарушение герметичности – неполное закручивание штуцеров, повреждение уплотнений трубок или перепускных клапанов после отсоединения

Недостаточная протяжка соединений после обслуживания провоцирует подсос воздуха или утечки, а проверка только педалью тормоза без тест-драйва и компьютерной диагностики скрывает ошибки работы модулятора. Забывают о необходимости многократного цикла «прокачка-продавливание» на системах с электронным стояночным тормозом, требующих калибровки суппортов.

Проверка работоспособности АБС после прокачки тормозов

После завершения прокачки тормозной системы с АБС необходимо убедиться в корректности работы модулятора и датчиков. Запустите двигатель автомобиля и обратите внимание на индикатор АБС на приборной панели: он должен погаснуть через 2-3 секунды после старта мотора. Если лампа продолжает гореть или мигать, это свидетельствует об ошибке в системе.

Проведите тестовую поездку на безопасном участке дороги. Разгонитесь до 40-60 км/ч и резко нажмите педаль тормоза, имитируя экстренное торможение. При срабатывании АБС вы почувствуете характерную вибрацию на педали, а система предотвратит блокировку колёс. Убедитесь, что автомобиль сохраняет курсовую устойчивость без увода в сторону.

Контрольные параметры

Во время проверки оцените следующие критерии:

• Отсутствие посторонних шумов (скрежет, гул) при активации АБС
• Равномерность замедления всех колёс
• Мгновенное восстановление хода педали после отпускания
• Нормальная реакция тормозов в штатных режимах без ложных срабатываний

При выявлении неисправностей (негаснущий индикатор, отсутствие вибрации педали, увеличение тормозного пути) требуется диагностика сканером для считывания кодов ошибок. Проверьте разъёмы датчиков скорости на колёсах и целостность проводки – частые причины сбоев после обслуживания.

Важность соблюдения регламента обслуживания АБС

Строгое следование регламенту обслуживания АБС гарантирует корректное взаимодействие электронных компонентов (блока управления, датчиков скорости) с гидравлическим модулятором. Нарушение интервалов проверки или использования несоответствующих рабочих жидкостей приводит к накоплению ошибок в системе, некорректному срабатыванию клапанов модулятора и нарушению циклов "торможение-отпускание" колес.

Игнорирование предписанных процедур (например, прокачки тормозов без активации режима обслуживания АБС через диагностическое оборудование) вызывает завоздушивание гидроблока. Это провоцирует отказ системы при экстренном торможении, увеличение тормозного пути на 15-40% на скользком покрытии и неравномерный износ шин из-за разной степени блокировки колес.

Критические последствия несоблюдения регламента

• Отказ датчиков скорости: Загрязнение или повреждение при несвоевременной замене приводит к ложному срабатыванию АБС или полному отключению системы
• Деградация тормозной жидкости: Превышение срока замены (рекомендуется каждые 2 года) вызывает коррозию клапанов гидромодулятора и потерю текучести при низких температурах
• Некорректная адаптация: Пропуск калибровки после замены компонентов ведет к ошибкам в расчетах проскальзывания колес

Нарушение	Риск для АБС	Последствие для безопасности
Использование неподходящей тормозной жидкости	Разбухание уплотнений гидроблока	Заклинивание клапанов модулятора
Неправильная прокачка (без сканера)	Воздушные пробки в контурах высокого давления	"Провал" педали тормоза при активации АБС
Игнорирование диагностики после ремонта	Нераспознанные ошибки в памяти ECU	Неожиданное отключение системы в аварийной ситуации

Регламентное обслуживание включает обязательную активацию тестовых режимов гидромодулятора через диагностический сканер для контроля герметичности клапанов и производительности насоса. Пренебрежение этой процедурой маскирует износ компонентов, что проявляется только при критических нагрузках. Замена датчиков без последующей калибровки приводит к фатальным погрешностям в определении скорости вращения колес – блок управления может интерпретировать штатное торможение как юз, нарушая работу тормозных механизмов.

Список источников

При подготовке материалов по системе АБС использовались специализированные технические издания и документация от производителей автомобильных компонентов. Основное внимание уделялось актуальным инженерным данным и стандартизированным процедурам обслуживания.

Ключевые источники включают официальные руководства по ремонту ведущих автопроизводителей, учебные пособия для профильных учебных заведений, а также технические спецификации разработчиков тормозных систем. Особое внимание уделено соответствию современных стандартов безопасности.

• Автомобильные тормозные системы: Учебник для вузов / В.А. Петрушин. - М.: Академия
• Bosch Automotive Handbook (10th Edition) - Robert Bosch GmbH
• Технические бюллетени Continental AG по модулям HCU поколения MK100
• Сервисные мануалы Volkswagen (группа VAG) по прокачке тормозов с ABS/ESC
• Автоэлектрика: Практическое руководство / С.В. Корниенко. - СПб: Наука и Техника
• Протоколы диагностики SAE J1979 (OBD-II) для кодов неисправностей АБС
• ГОСТ Р 41.13-2007 "Тормозные системы автотранспортных средств"

Видео: Принцип работы антиблокировочной системы тормозов АБС


• Как выбрать автосалон в Симферополе

• Авторазборки Белгорода - что это и какие плюсы?

• Когда менять тормозную жидкость в автомобиле?
