Система впрыска воды в двигатель - делаем своими руками

Статья обновлена: 18.08.2025

Впрыск воды в двигатель внутреннего сгорания – технология, известная ещё со времён Второй мировой войны. Она позволяет повысить мощность, снизить детонацию и температуру сгорания топлива.

Принцип основан на введении мелкодисперсной водяной взвеси во впускной коллектор или цилиндры. Испаряясь, вода поглощает избыточное тепло, повышает плотность топливно-воздушной смеси и замедляет химические реакции детонации.

Современные энтузиасты активно используют этот метод для тюнинга атмосферных и турбированных моторов. Систему можно собрать самостоятельно из доступных компонентов, что существенно дешевле заводских аналогов.

Необходимые комплектующие для самодельной установки

Базовый набор компонентов включает элементы для хранения жидкости, её дозированной подачи и управления процессом. Каждый узел должен соответствовать рабочим параметрам двигателя и условиям эксплуатации.

Критически важны герметичность соединений и устойчивость материалов к агрессивным средам. Дешёвые неподходящие комплектующие приведут к утечкам или поломке системы.

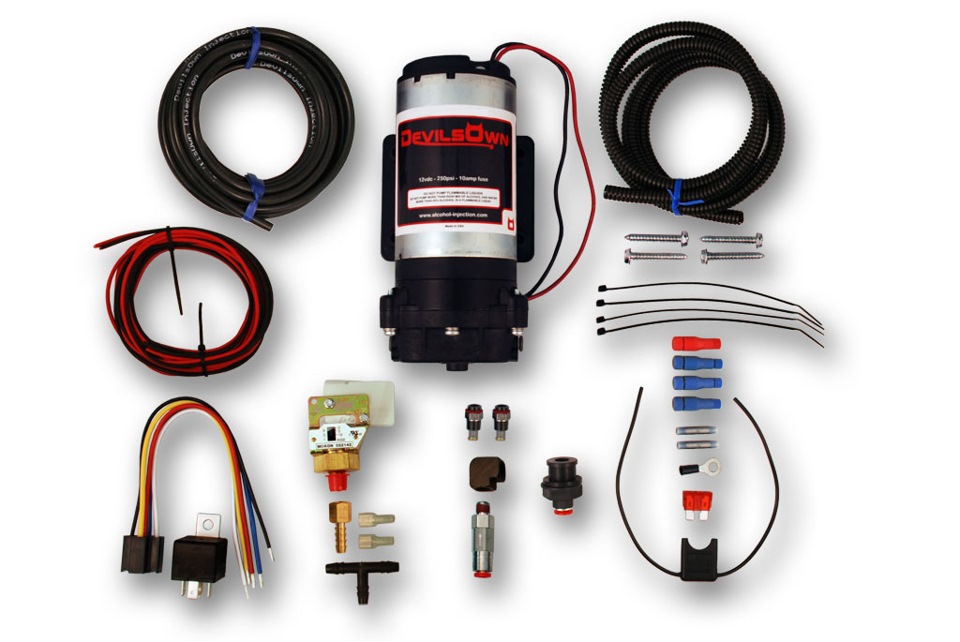

Основные компоненты системы

Ёмкость для жидкости: Пластиковый или металлический бачок (1-5 л) с герметичной крышкой
Водяная помпа: Электрический насос производительностью 100-400 мл/мин (давление 3-10 бар)
Форсунка: Инжектор с мелкодисперсным распылом, рассчитанный на давление системы
Контроллер управления: Электронный блок с настраиваемыми параметрами впрыска (PWM-регулятор)
Датчики:
- Датчик давления наддува (MAP)
- Датчик положения дроссельной заслонки (TPS)
- Датчик температуры впускного воздуха (IAT)

Вспомогательные элементы	Материалы
Фильтр тонкой очистки	Нейлоновые/тефлоновые трубки (⌀ 4-6 мм)
Обратный клапан	Латунные/нержавеющие фитинги
Реле и предохранители	Хомуты и крепежные кронштейны

Выбор типа форсунок и способа их установки

Основные типы форсунок для впрыска воды – механические и электронные. Механические активируются давлением в системе, просты и дешевы, но не регулируют подачу точно. Электронные управляются контроллером по сигналу ЭБУ или датчикам (например, ДПДЗ), позволяя гибко настраивать количество воды в зависимости от оборотов и нагрузки.

Ключевой фактор выбора – требуемая производительность. Рассчитайте примерный расход воды: для атмосферных ДВС достаточно 10-15% от топливопотребления, для турбированных – до 25-30%. Например, при расходе топлива 10 л/ч, форсунка должна подавать 1-3 л/ч воды. Убедитесь, что производительность форсунки соответствует расчетам.

Способы установки и подключения

Распространенные варианты монтажа:

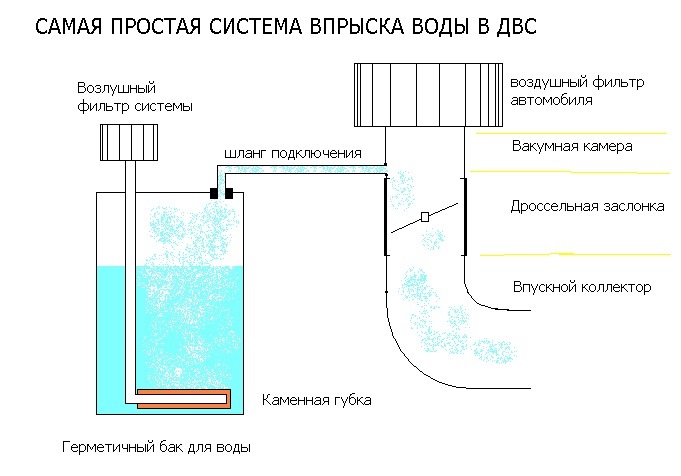

Перед дроссельной заслонкой: простейший метод, подходит для механических форсунок. Недостаток – неравномерное распределение воды по цилиндрам.
В индивидуальные впускные патрубки: оптимально для электронных систем. Требует установки отдельной форсунки на каждый цилиндр и сложной разводки магистралей.
В интеркулер (для турбомоторов): снижает температуру воздуха после компрессора. Используйте форсунки с мелкодисперсным распылом для предотвращения коррозии.

Электрическое подключение электронных форсунок:

Подключите "+" форсунки к реле, управляемому зажиганием.
"–" соедините с контроллером (например, Arduino) или датчиком, подающим сигнал активации (обороты, давление).
Для синхронизации с топливными инжекторами используйте сигнал с одной из штатных форсунок через делитель напряжения.

Тип форсунки	Преимущества	Недостатки
Механическая	Низкая цена, простота установки	Нет регулировки, риск гидроудара
Электронная (низкого импеданса)	Точная дозировка, быстрое срабатывание	Требует контроллера, защитного резистора
Электронная (высокого импеданса)	Совместимость с большинством ЭБУ	Высокая стоимость, сложная настройка

Важно! Устанавливайте форсунку под углом 15-30° к потоку воздуха для лучшего распыла. Обязательно используйте фильтр тонкой очистки перед форсункой – примеси забьют сопло. Для электронных систем добавьте предохранитель в цепь питания.

Проверьте герметичность соединений до запуска ДВС. Первый тест проводите на заглушенном моторе: активируйте насос и контроллер, убедитесь в отсутствии подтеков. Настройку подачи начинайте с минимальных значений (5-7% от расхода топлива), затем корректируйте по данным лямбда-зонда и детонации.

Подготовка и обработка воды для впрыска

Качество воды критично влияет на работу системы: примеси вызывают отложения в форсунках, коррозию и повреждение двигателя. Обычная водопроводная или минеральная вода не подходит из-за высокого содержания солей, металлов и микроорганизмов.

Основная цель обработки – получить химически нейтральную жидкость без взвешенных частиц. Обязательно используйте дистиллированную, деионизированную или очищенную обратным осмосом воду. Для зимней эксплуатации добавляют антифризирующие компоненты.

Технология подготовки

Этапы очистки:

Фильтрация: Предварительная механическая очистка через картридж 5–10 мкм для удаления взвесей.
Деминерализация:
- Дистилляция – кипячение с конденсацией пара
- Обратный осмос – продавливание через полупроницаемую мембрану
- Деионизация – пропускание через ионообменные смолы

Добавки (обязательные для температур ниже +5°C):

Компонент	Концентрация	Назначение
Изопропиловый спирт	10–15%	Снижение точки замерзания, испарение остатков
Метанол	Не более 10%	Антифриз (токсичен! требует осторожности)

Контроль параметров: Проверяйте электропроводность воды TDS-метром – допустимо до 50 ppm. Используйте лакмусовые тесты для контроля pH (оптимально 6.5–7.5). Храните подготовленную смесь в герметичных ёмкостях не более 2 недель.

Места врезки в коллектор: расположение и диаметры

Оптимальное место врезки форсунки – участок впускного коллектора после дроссельного узла, но максимально близко к впускным клапанам. Это обеспечивает равномерное распределение водовоздушной смеси по цилиндрам и минимизирует конденсацию воды на стенках. Для двигателей с индивидуальными впускными патрубками предпочтительна врезка в каждый канал отдельно, на расстоянии 5-15 см от ГБЦ.

Диаметр отверстия для форсунки подбирается строго под её посадочный размер. Стандартные значения – 5 мм, 6 мм или 1/8" NPT (≈7.9 мм). Критически важно обеспечить герметичность резьбового соединения (обычно используется фибро-уплотнитель или анаэробный герметик) и исключить попадание стружки внутрь коллектора при сверлении.

Ключевые рекомендации

До дросселя: Допустимо только при установке одной форсунки (центральный впрыск), но ведет к оседанию воды на заслонке.
После дросселя: Базовый вариант. Сверлите в пластиковом/алюминиевом участке, избегая зон изгибов и мест крепления датчиков.
В индивидуальные каналы: Идеально для 4-6 цилиндров. Требует синхронизации форсунок с фазами впуска (нужен контроллер).

Тип коллектора	Лучшее место	Типовой диаметр
Пластиковый (ресивер)	Прямой участок после заслонки	5-6 мм
Алюминиевый (каналы)	Верхняя часть каналов	6 мм / 1/8" NPT
Индивидуальные впуски	Центр каждого патрубка	5 мм

Проверьте траекторию сверла: оно должно входить перпендикулярно стенке коллектора. Обязательно удалите заусенцы после обработки и используйте уплотнительные шайбы при монтаже форсунки. Избегайте врезки вблизи клапана EGR или патрубка PCV.

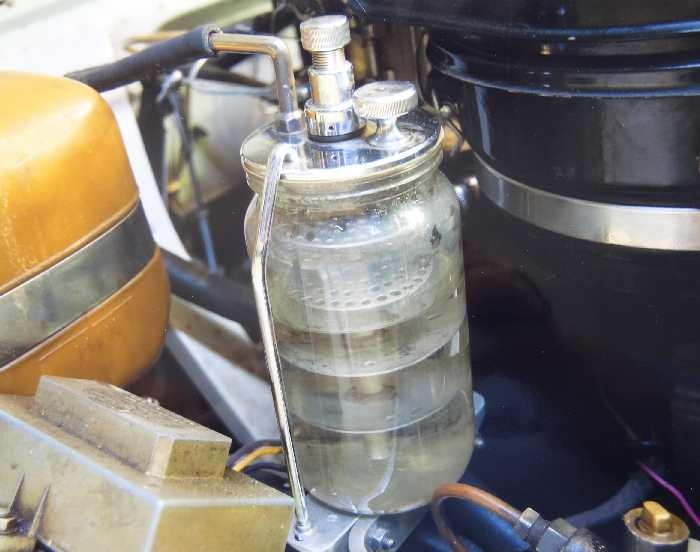

Сборка резервуара и монтаж насоса

Резервуар для воды выбирают из химически нейтральных материалов (полиэтилен, нержавеющая сталь), объемом 1–5 литров, с герметичной крышкой. Монтируют его в подкапотном пространстве или багажнике, используя кронштейны или хомуты, исключая контакт с подвижными деталями и источниками тепла. В нижнюю часть врезают штуцер для забора жидкости, а в верхней – клапан для заправки и вентиляции.

Насос (диафрагменный или шестеренчатый, 3–7 бар) крепят ниже уровня резервуара для самозакачки, защищая от вибрации резиновыми прокладками. На входе устанавливают фильтр тонкой очистки (5–10 микрон), на выходе – обратный клапан и соленоид, управляемый ЭБУ двигателя. Шланги (термостойкие, диаметром 4–6 мм) фиксируют обжимными фитингами без перегибов.

Последовательность подключения

Соединить резервуар с насосом через фильтр: штуцер → шланг → фильтр → вход насоса.
Подвести выход насоса к соленоиду: насос → обратный клапан → соленоид.
Проложить магистраль к впускному коллектору: соленоид → форсунки впрыска.
Подключить питание насоса и соленоида через реле к зажиганию + датчику давления.

Компонент	Критерии выбора	Ошибки монтажа
Шланги	Температура +120°C+, давление 10 бар	Перетирание о острые кромки
Фильтр	Нейлоновый картридж, замена каждые 5000 км	Установка после насоса
Крепеж	Антикоррозийные хомуты/болты	Жесткий контакт с кузовом

Обязательно тестируйте герметичность системы до запуска двигателя: заполните резервуар дистиллированной водой, включите насос при заглушенном моторе, проверьте соединения под давлением. Убедитесь, что соленоид срабатывает синхронно с оборотами ДВС через диагностический сканер.

Электрическая схема подключения контроллера

Контроллер системы впрыска воды требует подключения к нескольким ключевым цепям автомобиля для синхронизации работы с двигателем. Основные точки подключения включают питание, "массу", сигналы датчиков и управляющий выход на насос. Каждый контакт контроллера должен быть соединён строго в соответствии с его функциональным назначением для предотвращения сбоев или повреждений.

Первостепенное значение имеет подача стабильного питания: плюсовой провод подключается к замку зажигания (цепи +12V при включённом зажигании), минусовой – к чистой неокрашенной точке кузова или минусу АКБ. Для считывания оборотов двигателя используется сигнальный провод с катушки зажигания (первичной обмотки) или датчика положения коленвала. Управляющий выход на электромагнитный клапан или насос подключается через реле, рассчитанное на ток нагрузки насоса.

Ключевые компоненты схемы

Источник питания: Защищённый предохранителем (5-10А) провод от замка зажигания.
Сигнал RPM: Вход тахометра (контакт "IG-" катушки зажигания или вывод ДПКВ).
Активация насоса: Выход на катушку реле, коммутирующего +12V к насосу/клапану.
Датчик давления/расхода (опционально): Аналоговый вход для коррекции подачи.

Типовая схема подключения реле насоса

Контакт реле	Подключение
85	Управляющий выход контроллера
86	"Масса" кузова
87	Плюсовой вывод насоса/клапана
30	+12V через предохранитель (от АКБ)

Внимание: Обязательно используйте экранированный кабель для сигнала RPM, проложенный вдали от высоковольтных проводов. Перед первым запуском проверьте мультиметром отсутствие коротких замыканий. Настройки порогов активации (обороты, давление наддува) задаются через ПО контроллера или потенциометры на его корпусе.

Настройка порога активации по давлению наддува

Определение порога активации системы впрыска воды – критический этап настройки. Порог задаёт минимальное давление наддува (в барах или psi), при котором контроллер начинает подачу воды во впускной тракт. Слишком ранний запуск приведёт к перерасходу жидкости и снижению эффективности, а запоздалый – не даст защитного эффекта при пиковых нагрузках.

Типичный диапазон старта впрыска для бензиновых турбодвигателей – 0.4–0.7 бар, для дизельных – 0.2–0.5 бар. Точное значение зависит от конкретного мотора, степени форсировки и целей установки системы (охлаждение/мощность/очистка). Настройка выполняется через меню контроллера или потенциометр (в простых комплектах) при работающем двигателе под нагрузкой.

Алгоритм настройки

Подключите диагностический сканер к OBD2-порту для мониторинга давления наддува в реальном времени.
Определите рабочий диапазон наддува:
- Выполните серию разгонов на 3–4 передаче
- Зафиксируйте значение давления при 80–90% открытия дросселя
Установите начальный порог на 15–20% ниже полученного значения (напр., при пике 1.2 бар – старт впрыска на 0.9–1.0 бар).
Проведите тестовый заезд:
- Контролируйте момент активации по индикатору работы насоса
- При перегреве или детонации снизьте порог на 0.1–0.2 бар
- При постоянной работе системы в крейсерском режиме – повысьте порог

Для точной калибровки используйте таблицу зависимости от оборотов (если контроллер поддерживает):

Обороты (об/мин)	Рекомендуемый порог (бар)
2000–3000	0.3–0.4
3000–4000	0.5–0.6
4000–6000	0.7–0.9

Важно! При использовании прогрессивного контроллера дополнительно настраивается кривая роста производительности насоса относительно давления наддува. Стартовое значение – не более 20% от максимума помпы.

Список источников

Для подготовки материала о самостоятельной реализации системы впрыска воды в ДВС были проанализированы технические публикации и практические руководства от авторитетных автомобильных инженеров и энтузиастов тюнинга. Основное внимание уделялось принципам работы систем, конструктивным особенностям и методикам безопасного монтажа.

Критически важными источниками стали специализированные издания по двигателестроению и патентная документация, подтверждающая эффективность технологии. Особый акцент сделан на материалах, описывающих подбор компонентов, расчёты пропорций вода/топливо и диагностику возможных рисков.

Ключевые материалы

Научные исследования по влиянию водно-метаноловых смесей на детонацию и тепловой режим ДВС (журнал "Двигателестроение")
Патентные документы Bosch и BMW по системам впрыска воды для турбированных моторов
Технические отчёты SAE (Society of Automotive Engineers) о коррозионной стойкости материалов
Руководства по подбору форсунок и насосов от производителей компонентов (AEM, Aquamist)
Практические кейсы установки систем на атмосферные и турбированные двигатели от сообщества Drive2.ru
Методики калибровки контроллеров впрыска воды в мануалах Megasquirt
Сравнительные тесты эффективности на стендах динамометрических испытаний
