Система зажигания ВАЗ 2106 - особенности и настройка

Статья обновлена: 18.08.2025

Бесперебойная работа двигателя автомобиля ВАЗ 2106 напрямую зависит от исправности и правильной настройки системы зажигания.

Понимание порядка зажигания, принципов функционирования компонентов и особенностей различных систем – критически важно для диагностики неполадок, эффективного обслуживания и поддержания оптимальных мощностных характеристик силового агрегата.

В данной статье подробно рассматривается устройство контактной и бесконтактной систем зажигания ВАЗ 2106, последовательность работы цилиндров, алгоритм установки угла опережения зажигания, ключевые достоинства и недостатки каждой системы, а также специфические нюансы их эксплуатации и типичные проблемы.

Основные компоненты системы зажигания классической модели

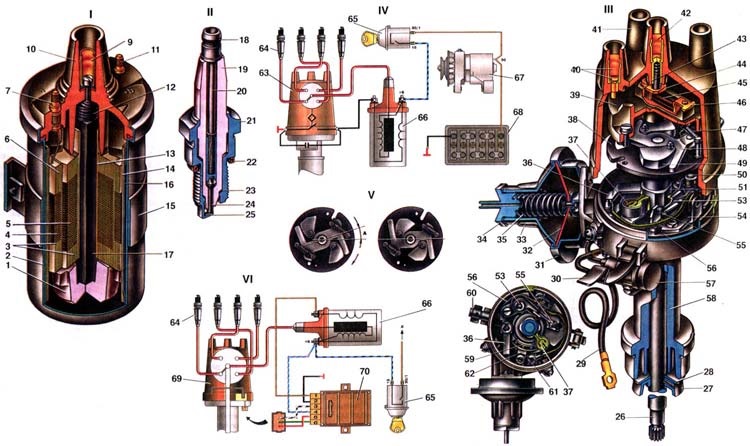

Система зажигания ВАЗ 2106 базируется на классической контактной схеме, обеспечивающей своевременное образование искры в цилиндрах двигателя. Её конструкция включает ряд ключевых элементов, последовательно выполняющих задачи генерации, преобразования и распределения высокого напряжения.

Надёжность работы системы напрямую зависит от исправности каждого компонента и правильности их взаимодействия. Основными функциональными узлами являются источник питания, устройства создания и прерывания тока, преобразователь напряжения, распределитель искры и свечи.

Состав системы

Ключевые элементы контактной системы зажигания:

• Аккумуляторная батарея (АКБ) и генератор – источники постоянного тока низкого напряжения (12В) для питания системы.
• Катушка зажигания (бобина) – трансформатор, преобразующий низкое напряжение бортовой сети в высоковольтный импульс (15 000-20 000В). Состоит из первичной и вторичной обмоток вокруг сердечника.
• Прерыватель-распределитель (трамблёр) – объединяет два узла:
  • Прерыватель – механически размыкает цепь первичной обмотки катушки (через контакты) для создания ЭДС во вторичной обмотке.
  • Распределитель (бегунок) – направляет высокое напряжение от катушки к свечам цилиндров в порядке работы двигателя (1-3-4-2).
• Вакуумный и центробежный регуляторы опережения зажигания – автоматически корректируют момент искрообразования в зависимости от нагрузки и оборотов двигателя (расположены внутри трамблёра).
• Свечи зажигания – создают искровой разряд в камере сгорания для воспламенения топливно-воздушной смеси. Имеют заданный калильный номер и зазор между электродами.
• Высоковольтные провода – передают импульсное напряжение от катушки к трамблёру и от него к свечам. Обладают повышенным сопротивлением для подавления радиопомех.
• Выключатель зажигания – подаёт и отключает питание системы.

Компонент	Основная функция	Принцип действия
Катушка зажигания	Генерация высокого напряжения	Индукционный скачок напряжения при разрыве цепи первичной обмотки
Контакты прерывателя	Управление током первичной цепи	Механическое замыкание/размыкание (кулачком вала трамблёра)
Бегунок распределителя	Коммутация высокого напряжения	Последовательный контакт с электродами крышки трамблёра
Центробежный регулятор	Коррекция УОЗ по оборотам	Смещение кулачка грузиками под действием центробежной силы
Вакуумный регулятор	Коррекция УОЗ по нагрузке	Поворот опорной пластины диафрагмой под воздействием разрежения

Устройство катушки зажигания и ее функции

Катушка зажигания представляет собой высоковольтный трансформатор импульсного типа, преобразующий низкое напряжение бортовой сети автомобиля (12 В) в высоковольтный импульс (15–25 кВ), необходимый для пробоя искрового промежутка свечи. Основными элементами конструкции являются первичная и вторичная обмотки, размещенные вокруг сердечника, а также изолированный корпус с высоковольтным выводом.

Обмотки намотаны на ферромагнитный сердечник: первичная – из толстого провода с малым числом витков (100–150), вторичная – из тонкого провода с большим количеством витков (15 000–30 000). Корпус заполнен трансформаторным маслом или компаундом для отвода тепла и предотвращения пробоя. На крышке расположены клеммы питания первичной цепи (+Б и К) и центральный высоковольтный вывод для подачи напряжения на распределитель.

Функции катушки зажигания

• Преобразование напряжения: повышение 12 В до 15–25 кВ для образования искры
• Накопление энергии: создание магнитного поля при протекании тока через первичную обмотку
• Генерация высоковольтного импульса: формирование разряда при резком прерывании тока в первичной цепи
• Передача энергии: подача импульса через высоковольтный провод на распределитель зажигания

Параметр	Первичная обмотка	Вторичная обмотка
Диаметр провода	0.7–1.0 мм	0.05–0.1 мм
Количество витков	100–150	15 000–30 000
Сопротивление (Ом)	3.0–3.5	5000–9000

Принцип работы: При подаче напряжения на первичную обмотку возникает магнитное поле. Его резкое исчезновение (при разрыве цепи контактами прерывателя или коммутатором) индуцирует во вторичной обмотке высокое напряжение, которое поступает к свечам зажигания через распределитель.

Трамблер: конструкция и составные элементы

Трамблер (прерыватель-распределитель зажигания) ВАЗ 2106 представляет собой механико-электрический узел, объединяющий две ключевые функции: прерывание первичной цепи катушки зажигания для генерации высокого напряжения и последующее распределение этого напряжения по свечам цилиндров в строгом порядке. Его конструкция обеспечивает синхронизацию искрообразования с тактами работы двигателя.

Основой трамблера служит литой алюминиевый корпус, внутри которого размещен вал привода. Вал получает вращение от распределительного вала двигателя через шестеренчатую передачу и совершает один оборот за два оборота коленвала. На корпусе крепятся все функциональные элементы системы.

Составные части трамблера

Конструкция трамблера включает следующие ключевые элементы:

• Вал привода: Обеспечивает передачу вращения и несет кулачковую муфту.
• Кулачковая муфта: Жестко закреплена на валу. Количество выступов (кулачков) соответствует числу цилиндров (4 для ВАЗ 2106). Отвечает за периодическое размыкание контактов прерывателя.
• Прерыватель (контактная группа): Состоит из неподвижного контакта (на пластине), закрепленного на подвижной пластине октан-корректора, и подвижного контакта (на молоточке), прижимаемого пружиной к кулачку. Размыкает цепь низкого напряжения.
• Конденсатор: Подключен параллельно контактам прерывателя. Подавляет искрение на контактах при размыкании и ускоряет спад тока в первичной обмотке катушки, повышая напряжение во вторичной цепи.
• Ротор (бегунок): Установлен на верхней части вала трамблера. Вращается вместе с валом и передает высокое напряжение от центрального вывода катушки через токоразносную пластину к боковым электродам крышки.
• Крышка распределителя: Изготовлена из диэлектрического материала (бакелита). Имеет центральный вывод (от катушки зажигания) и четыре боковых вывода (к высоковольтным проводам свечей). Внутри расположены токоразносные электроды.
• Центробежный регулятор опережения зажигания: Расположен под кулачковой муфтой. Состоит из двух грузиков с пружинами и опорной пластины. Автоматически увеличивает угол опережения зажигания при росте оборотов двигателя, поворачивая кулачковую муфту относительно вала.
• Вакуумный регулятор опережения зажигания: Закреплен на корпусе трамблера. Соединен шлангом с впускным коллектором. Содержит диафрагму, шток и пружину. Корректирует угол опережения в зависимости от нагрузки на двигатель (разрежения во впускном тракте), воздействуя через шток на подвижную пластину прерывателя.
• Октан-корректор: Механическое устройство (обычно две шкалы с указателями) на корпусе трамблера для ручной грубой установки начального угла опережения зажигания.

Распределитель зажигания: крышка и бегунок

Крышка распределителя зажигания выполняет функцию изолятора и токораспределителя. Изготавливается из термостойкого диэлектрического материала (чаще пластика), имеет центральный контакт для подачи высокого напряжения от катушки и боковые контакты (по числу цилиндров двигателя), к которым подсоединяются высоковольтные провода свечей. Внутренняя поверхность содержит токопроводящие дорожки, обеспечивающие передачу импульса.

Бегунок (ротор) установлен на валу распределителя и вращается синхронно с ним. Представляет собой токопроводящую пластину с центральным пружинным контактом (уголёк), прижимающимся к контакту крышки, и внешним контактным выступом (ножевым электродом). При вращении вала ротора его наружный электрод последовательно проходит вблизи боковых контактов крышки, формируя искровой промежуток.

Принцип работы и функции

Высокое напряжение от катушки поступает на центральный контакт крышки. Через угольный контакт оно передается на пластину бегунка. Вращение бегунка синхронизировано с положением коленвала и распредвала. Когда наружный электрод бегунка приближается к одному из боковых контактов крышки, происходит пробой воздушного зазора. Импульс высокого напряжения по соответствующему высоковольтному проводу поступает на свечу зажигания нужного цилиндра в строго заданный момент такта сжатия.

Ключевые особенности и требования к конструкции:

• Герметичность крышки: Предотвращает попадание влаги и грязи, вызывающих утечку тока и пробой.
• Состояние контактов: Окисление или нагар на центральном/боковых контактах крышки и электроде бегунка нарушает передачу импульса.
• Целостность материала: Трещины в крышке или нагар/прогары на бегунке приводят к перебоям зажигания.
• Зазор бегунка: Расстояние между электродом бегунка и боковыми контактами крышки не регулируется, но критично для надежности искрообразования.

Эксплуатация и неисправности: Основные проблемы связаны с нарушением изоляционных свойств или проводимости. Трещины крышки, износ угольного контакта, эрозия/прогары металлических электродов бегунка, загрязнение внутренней поверхности крышки влагой, маслом или токопроводящим нагаром – частые причины пропусков зажигания, троения двигателя или полного отказа системы. Регулярная очистка контактов и визуальный осмотр на предмет повреждений – обязательные процедуры обслуживания.

Вакуумный регулятор опережения зажигания

Вакуумный регулятор опережения зажигания (ВРОЗ) предназначен для автоматического изменения угла опережения зажигания (УОЗ) в зависимости от нагрузки на двигатель. Он крепится к корпусу распределителя зажигания (трамблера) и соединяется вакуумным шлангом с задроссельным пространством карбюратора.

Принцип действия основан на разрежении во впускном коллекторе. При малых нагрузках (дроссельная заслонка прикрыта) разрежение возрастает, воздействуя на мембрану регулятора. Это усилие преодолевает сопротивление пружины, перемещая тягу и поворачивающую опорную пластину с контактами прерывателя (или датчиком Холла в бесконтактных системах) относительно вала трамблера. В результате контакты размыкаются раньше – УОЗ увеличивается.

Конструкция и функциональные элементы

Основными компонентами вакуумного регулятора являются:

• Корпус: Разделен мембраной на две полости.
• Мембрана: Реагирует на перепад давления.
• Пружина: Возвращает мембрану в исходное положение при снижении разрежения.
• Шток (тяга): Соединяет мембрану с подвижной пластиной трамблера.
• Вакуумный штуцер: Точка подключения шланга от карбюратора.

Влияние на работу двигателя: Корректная работа ВРОЗ обеспечивает оптимальное сгорание смеси на частичных нагрузках, повышая топливную экономичность и снижая температуру деталей двигателя. При его неисправности (заедании, разрыве мембраны, засорении шланга) возникают:

• Детонация ("стук пальцев") при плавном разгоне.
• Перегрев двигателя.
• Повышенный расход топлива.
• Снижение мощности и приемистости.

Проверка и обслуживание: Диагностика включает визуальный осмотр шланга на герметичность и трещины, проверку целостности мембраны (путем создания разрежения ртом или спецприбором) и оценку свободы хода тяги. Замена регулятора или поврежденного шланга обязательна при обнаружении неисправностей. Регулировка момента срабатывания осуществляется подбором жесткости пружины внутри корпуса и на заводе не предусмотрена для самостоятельного выполнения.

Центробежный регулятор опережения зажигания

Центробежный регулятор опережения зажигания автоматически корректирует момент искрообразования в зависимости от частоты вращения коленчатого вала двигателя. Он размещён внутри распределителя зажигания (трамблёра) и обеспечивает оптимальное сгорание топливовоздушной смеси при изменении оборотов двигателя.

Без этого механизма двигатель терял бы мощность на высоких оборотах из-за недостаточного времени на сгорание смеси, а на низких оборотах возникала бы детонация из-за избыточного опережения. Регулятор компенсирует эти проблемы, смещая момент зажигания в раннюю сторону по мере роста оборотов.

Устройство и принцип действия

Основные компоненты центробежного регулятора:

• Две грузика с пружинами, закреплённые на пластине привода трамблёра
• Опорная пластина с кулачком прерывателя
• Штифты для соединения грузиков с пластиной кулачка
• Возвратные пружины разной жёсткости

Принцип работы основан на действии центробежной силы:

1. С увеличением оборотов грузики расходятся под действием центробежной силы
2. Штифты на грузиках смещают пластину с кулачком в направлении вращения вала
3. Кулачок раньше размыкает контакты прерывателя (или даёт сигнал на коммутатор)
4. Момент искрообразования сдвигается на более ранний угол
5. При снижении оборотов пружины возвращают грузики в исходное положение

Характеристика пружин	Назначение
Мягкая пружина	Вступает в работу при малых оборотах (1200-2000 об/мин)
Жёсткая пружина	Активируется на высоких оборотах (свыше 2000 об/мин)

Эксплуатационные особенности ВАЗ 2106:

• Характеристики срабатывания жёстко заданы конструкцией (угол опережения до 15-18° на 2000 об/мин)
• Основная неисправность – заклинивание осей грузиков из-за коррозии или отсутствия смазки
• Проверка: визуальный осмотр свободного хода грузиков и целостности пружин
• Типичный признак неисправности – "прострелы" в карбюратор при резком нажатии на газ

Конструктивные особенности свечей зажигания

Свеча зажигания состоит из металлического корпуса с резьбой для установки в головку блока цилиндров, керамического изолятора, центрального и бокового электродов. Корпус оснащен шестигранником под ключ и выполняет функцию отвода тепла. Керамический изолятор предотвращает пробой высокого напряжения на массу и содержит внутри центральный электрод.

Важнейшими характеристиками являются материал электродов, калильное число и величина искрового зазора. Центральный электрод традиционно изготавливается из железоникелевых сплавов, но современные модели используют медь (для улучшения теплоотвода), платину или иридий (для увеличения ресурса). Боковой электрод крепится к корпусу методом контактной сварки.

Ключевые элементы и параметры

• Калильное число – определяет тепловую характеристику: «горячие» свечи (низкое число) для тихоходных моторов, «холодные» (высокое число) для форсированных двигателей.
• Искровой зазор – расстояние между электродами (0.7-0.9 мм для ВАЗ 2106). Неправильный зазор нарушает стабильность искрообразования.
• Уплотнение – плоская шайба или коническая юбка предотвращают прорыв газов из камеры сгорания.
• Многоэлектродные конструкции – 2-4 боковых электрода повышают надежность, но требуют корректного подбора по калильному числу.

Керамический изолятор имеет ребристую поверхность для увеличения пути поверхностного тока и предотвращения утечек. Внутреннее уплотнение центрального электрода (стекломасса) обеспечивает герметичность и теплопередачу. Ресурс свечи напрямую зависит от материалов электродов: стандартные – 15-30 тыс. км, платиновые/иридиевые – до 100 тыс. км.

Конусная форма изолятора («тепловой конус») в рабочей части влияет на температурный режим. Оптимальная температура самоочищения от нагара – 400-850°C. Превышение вызывает калильное зажигание, недогрев ведет к замасливанию и пропускам воспламенения.

Высоковольтные провода: параметры и характеристики

Высоковольтные провода (бронепровода) предназначены для передачи импульсов высокого напряжения от катушки зажигания к распределителю и далее к свечам зажигания. Их надежная работа критична для стабильного искрообразования и правильного функционирования двигателя ВАЗ 2106.

Основные требования к проводам включают высокую электрическую прочность изоляции, минимизацию потерь энергии, стойкость к температурным перепадам, вибрации, агрессивным средам (топливо, масло) и подавление радиопомех. Несоответствие этим требованиям приводит к пропускам зажигания, снижению мощности и повышенному расходу топлива.

Ключевые параметры и характеристики

Конструкция и материалы:

• Токопроводящая жила: Медная многопроволочная (требует подавительных резисторов), неметаллическая с углеродным или графитовым наполнителем (распределенное сопротивление), реже - стекловолокно с графитовым покрытием.
• Изоляция: Силикон (наиболее термо- и химически стойкий), ПВХ (бюджетный вариант, менее долговечен), EPDM-каучук. Обязательна толщина, исключающая пробой.
• Контакты и наконечники: Латунные или медные, должны обеспечивать надежное соединение со свечами, катушкой и крышкой трамблера, защищены от коррозии.

Электрические характеристики:

Параметр	Значение / Описание
Сопротивление жилы	Обычно 3.5-10 кОм/метр (для подавления помех). Строго одинаковое на всех цилиндрах (допуск ±10-20%).
Пробивное напряжение изоляции	Не менее 25-40 кВ (запас относительно рабочего напряжения 15-20 кВ).
Емкость	Минимизирована для снижения потерь энергии искры.

Эксплуатационные характеристики:

• Температурный диапазон: От -40°C до +200°C (для силикона) без потери эластичности и изоляционных свойств.
• Помехозащищенность: Обеспечивается распределенным сопротивлением жилы или дополнительными резисторами.
• Механическая прочность: Устойчивость к изгибам, вибрациям, истиранию. Защитная текстильная оплетка повышает долговечность.

Достоинства и недостатки разных типов:

1. Медные (с резистором): Минимальные потери напряжения, но требуют исправных отдельных подавительных резисторов в наконечниках. Без резисторов создают сильные радиопомехи.
2. Углеродные (распределенное сопротивление): Отличное подавление помех "по умолчанию", но выше сопротивление (риск потерь энергии при износе или длине провода).
3. Силиконовая изоляция: Надежность в экстремальных условиях, долгий срок службы. Основной недостаток - более высокая цена.

Ключ зажигания и замок: схема подключения

Замок зажигания ВАЗ 2106 имеет 5 контактных выводов, к которым подключаются провода определенного цвета. Основные контакты: 30 (постоянное питание), 15 (цепь зажигания), 50 (стартер), INT (дополнительные потребители) и П (резерв, обычно не используется). Питание поступает через контакт 30 напрямую от аккумулятора.

Ключ зажигания управляет коммутацией цепей в четырех положениях: 0 (выключено), I (магнитола/габариты), II (зажигание), III (стартер). В каждом положении замыкаются определенные пары контактов, активируя соответствующие системы автомобиля.

Распиновка контактов замка

Контакт	Цвет провода	Назначение
30	Красный (двойной)	Питание от АКБ (постоянный +12В)
15	Синий с черной полосой	Катушка зажигания, приборная панель
50	Красный с черной полосой	Втягивающее реле стартера
INT	Черный	Габариты, дворники, печка
П	Коричневый	Не задействован

Таблица коммутации контактов в положениях ключа:

Положение	30 (Питание)	15 (Зажигание)	50 (Стартер)	INT (Потребители)
0	+	-	-	-
I	+	-	-	+
II	+	+	-	-
III	+	+	+	-

Обозначения: "+" - контакт замкнут с питанием, "-" - разомкнут. В положении III контакт 50 работает только при удержании ключа (возвратная пружина).

Этапы формирования искры в цилиндрах

Формирование искры начинается с прерывания тока в первичной цепи катушки зажигания. Это происходит при размыкании контактов прерывателя (в контактной системе) или срабатывании датчика Холла (в бесконтактной системе), что создает управляющий импульс для коммутатора.

Прерывание первичного тока вызывает резкий спад магнитного потока в сердечнике катушки. Это индуцирует высокое напряжение (15-30 кВ) во вторичной обмотке катушки зажигания, достаточное для пробоя воздушного зазора свечи.

Технологическая последовательность

1. Генерация управляющего сигнала
   Контактная система: Кулачок вала распределителя размыкает контакты прерывателя.
   Бесконтактная система: Датчик Холла фиксирует прохождение прорези экрана вала.
2. Прерывание первичной цепи
   Коммутатор отключает подачу тока на первичную обмотку катушки по сигналу от прерывателя/датчика.
3. Индукция высокого напряжения
   Коллапс магнитного поля генерирует импульс 15-30 кВ во вторичной обмотке катушки.
4. Распределение импульса
   Ротор распределителя передает высокое напряжение на соответствующий контакт крышки трамблера согласно порядку работы цилиндров (1-3-4-2).
5. Пробой искрового зазора
   Напряжение поступает на свечу, ионизирует газ между электродами и вызывает искровой разряд (длительность 1-2 мс).
6. Воспламенение смеси
   Температура в канале искры достигает 10 000°C, что инициирует горение топливно-воздушной смеси.

Последовательность работы контактной системы

Работа начинается с вращения коленчатого вала двигателя, которое через привод передаётся на вал распределителя зажигания. Кулачок на валу трамблёра синхронно с положением поршней воздействует на контактную группу прерывателя.

При набегании выступа кулачка на рычажок прерывателя контакты размыкаются. Это мгновенно прерывает ток в первичной обмотке катушки зажигания, что приводит к коллапсу магнитного поля и индукции высокого напряжения (15-30 кВ) во вторичной обмотке.

1. Высокое напряжение подаётся по центральному проводу на крышку распределителя.
2. Ток проходит через угольный контакт на токоразносную пластину ротора (бегунка).
3. Вращающийся ротор направляет напряжение к одному из 4 боковых контактов крышки распределителя.
4. Контакты крышки через высоковольтные провода соединены со свечами в порядке работы цилиндров: 1-3-4-2.
5. При совпадении пластины ротора с контактом крышки импульс поступает на свечу конкретного цилиндра.
6. Искра проскакивает между электродами свечи в конце такта сжатия, воспламеняя топливовоздушную смесь.

Момент искрообразования регулируется поворотом корпуса трамблёра для установки угла опережения зажигания. Конденсатор параллельно контактам снижает искрение и ускоряет спад тока в первичной цепи.

Принцип распределения искры по цилиндрам

Распределение высоковольтного напряжения по цилиндрам двигателя ВАЗ 2106 осуществляется механически через бегунок трамблера. Вращение вала распределителя зажигания синхронизировано с коленчатым валом посредством зубчатой передачи. Кулачковый механизм на валу трамблера последовательно размыкает контакты прерывателя (в контактной системе) или генерирует импульсы в датчике Холла (в бесконтактной), определяя момент искрообразования.

Бегунок, жестко закрепленный на роторе трамблера, передает высокое напряжение от центрального контакта крышки распределителя к боковым электродам в строгом соответствии с порядком работы цилиндров (1-3-4-2). Каждый боковой контакт крышки соединен высоковольтным проводом со свечой конкретного цилиндра. Угол поворота вала трамблера между импульсами соответствует угловому интервалу между тактами сжатия в цилиндрах.

Ключевые элементы системы распределения

• Бегунок (ротор) - вращающийся токопроводящий элемент, передающий напряжение от катушки к периферийным контактам.
• Крышка трамблера - изолирующий корпус с центральным вводом и четырьмя боковыми электродами.
• Кулачковый привод/датчик Холла - задает момент искрообразования и синхронизацию с положением поршней.
• Центробежный и вакуумный регуляторы - автоматически корректируют угол опережения зажигания.

Позиция бегунка	Активируемый цилиндр	Такт двигателя
0° (метка)	1-й	Сжатие (ВМТ)
90°	3-й	Сжатие
180°	4-й	Сжатие
270°	2-й	Сжатие

Важно: Точность момента искрообразования зависит от правильности установки начального угла опережения зажигания (по меткам ГРМ) и исправности центробежного/вакуумного механизмов опережения. Износ подшипника вала или кулачка трамблера вызывает "разброс" искры.

Работа вакуумного корректора при разных нагрузках

Вакуумный корректор автоматически регулирует угол опережения зажигания (УОЗ) в зависимости от разрежения во впускном коллекторе. Он соединен шлангом с полостью под дроссельной заслонкой карбюратора. При изменении нагрузки двигателя меняется уровень разрежения, что воздействует на диафрагму корректора.

Подвижная пластина трамблера, связанная с диафрагмой, поворачивает прерыватель относительно кулачка. Это смещает момент размыкания контактов, корректируя УОЗ без участия водителя. Реакция корректора на нагрузку обеспечивает оптимальное сгорание топливной смеси.

Влияние нагрузочных режимов

Режим работы	Разрежение в коллекторе	Действие корректора	Эффект
Холостой ход/малые нагрузки	Максимальное (до 0.08 МПа)	Диафрагма втягивается, УОЗ увеличивается	Улучшение стабильности работы и снижение расхода топлива
Средние нагрузки	Умеренное (0.03-0.06 МПа)	Плавное уменьшение УОЗ пропорционально нагрузке	Баланс между мощностью и детонационной стойкостью
Резкое открытие дросселя	Резкое падение	Мгновенное уменьшение УОЗ	Предотвращение детонации при ускорении
Полная нагрузка	Минимальное (близко к атмосферному)	Диафрагма возвращается в исходное положение, УОЗ минимален	Исключение разрушительной детонации

Критические особенности: Неисправность шланга (трещины, перегибы) или закисание механизма приводят к:

• Детонации при разгоне из-за запоздалого срабатывания
• Провалам мощности на малых нагрузках
• Перегреву двигателя при длительной работе под нагрузкой

Механизм центробежной автоматической регулировки

Данный узел прерывателя-распределителя предназначен для автоматического увеличения угла опережения зажигания при росте оборотов коленчатого вала двигателя. Принцип действия основан на воздействии центробежной силы на грузики, которые, преодолевая сопротивление пружин, сдвигают кулачок прерывателя относительно приводного вала. Это обеспечивает более раннее размыкание контактов и своевременное искрообразование.

Корректная работа центробежного регулятора критически влияет на мощность, топливную экономичность и предотвращение детонации двигателя. Нарушения в его функционировании приводят к потере динамики, перегреву и повышенному расходу топлива на всех режимах работы силового агрегата.

Конструкция и функционирование

Основные компоненты механизма:

• Два центробежных грузика, закреплённых на осях пластины привода
• Пара возвратных пружин с разной жесткостью
• Опорная пластина с фигурными пазами под пальцы грузиков
• Втулка кулачка прерывателя с штифтами

При повышении оборотов грузики расходятся под действием центробежной силы, их пальцы взаимодействуют с втулкой кулачка, проворачивая её по ходу вращения вала. Это вызывает более раннее размыкание контактов. При снижении оборотов пружины возвращают грузики в исходное положение.

Характеристика пружин	Первая ступень	Вторая ступень
Жесткость	Мягкая	Жесткая
Диапазон регулировки	800-1500 об/мин	1500-3000 об/мин

Достоинства системы:

• Автономная работа без внешнего управления
• Простота конструкции и ремонтопригодность
• Плавное изменение угла опережения

Недостатки и особенности эксплуатации:

1. Не учитывает нагрузку на двигатель (только обороты)
2. Износ осей грузиков вызывает колебания УОЗ
3. Вытягивание пружин требует регулярной проверки характеристик
4. Загрязнение пазов приводит к заклиниванию механизма

Регулировка осуществляется подбором пружин и проверкой углов на специальном стенде. Величина опережения должна составлять 0° на холостом ходу и достигать 15-17° при 2000 об/мин. Для обслуживания необходим демонтаж трамблёра и очистка компонентов от окислов и задиров.

Инструменты для установки системы зажигания

Установка и точная регулировка системы зажигания на ВАЗ 2106 требуют использования определенного набора инструментов и приборов. Правильно подобранный инструмент не только облегчает работу, но и гарантирует точность настройки, что напрямую влияет на стабильность работы двигателя, его мощность, экономичность и легкость запуска.

Базовый комплект включает в себя как обычные ручные инструменты, необходимые для демонтажа/монтажа компонентов, так и специализированные измерительные приборы для контроля и регулировки ключевых параметров – момента зажигания и величины зазоров. Наличие всего необходимого позволяет выполнить работу качественно и избежать ошибок.

Основной набор инструментов и приборов

Для выполнения работ по установке и настройке системы зажигания потребуются:

• Ручные инструменты:
  • Набор рожковых и накидных ключей (в основном на 8, 10, 13, 17 мм)
  • Ключ торцовый (головка) на 36 мм или специальный ключ для проворачивания коленвала (для установки меток)
  • Крестовая и плоская отвертки
  • Плоскогубцы или пассатижи
  • Ключ для свечей (свечная головка на 21 мм)
  • Щуп для регулировки зазоров (между контактами прерывателя или для проверки зазора на свечах зажигания)
  • Надфиль плоский (для зачистки контактов прерывателя, если используется контактная система)
• Измерительные и регулировочные приборы:
  • Стробоскоп (строботахометр): Крайне важный прибор для точной установки начального угла опережения зажигания (УОЗ) по меткам на шкиве коленвала и крышке ГРМ при работающем двигателе.
  • Контрольная лампа (12В) или вольтметр/мультиметр: Используется для установки зажигания "на искру" (статический метод), проверки наличия напряжения в цепи, диагностики обрывов.
  • Омметр (в составе мультиметра): Необходим для проверки сопротивления катушки зажигания, высоковольтных проводов, резистора в бегунке трамблера (если есть), проверки на обрыв или короткое замыкание в цепях.
  • Тестер искры (пробник): Полезный инструмент для визуальной проверки наличия и силы искры на свече или центральном проводе.
• Прочее:
  • Чистая ветошь
  • Мел (или белый маркер) для подкрашивания меток на шкиве коленвала
  • Защитные очки (особенно при работе со стробоскопом и проверке искры)

Для разных типов систем (контактная, бесконтактная) набор инструментов в целом одинаков, но акценты смещаются:

Тип Системы	Ключевые Инструменты/Приборы	Особые Требования
Контактная (КСЗ)	Щуп, надфиль, контрольная лампа/вольтметр, стробоскоп	Обязательная регулировка зазора в контактах прерывателя, периодическая зачистка контактов.
Бесконтактная (БСЗ)	Стробоскоп, вольтметр/омметр, тестер искры	Фокусировка на проверке датчика Холла, коммутатора, целостности проводов. Регулировка зазора не требуется.

Важные замечания: Ключ на 36 мм для проворачивания коленвала должен быть достаточно тонким, чтобы поместиться в ограниченное пространство между шкивом и радиатором. Стробоскоп значительно упрощает и ускоряет установку УОЗ по сравнению с методом контрольной лампы. Наличие мультиметра существенно облегчает диагностику неисправностей цепи. При отсутствии стробоскопа установку можно выполнить статическим методом с помощью лампочки, но точность будет ниже, и потребуется последующая доводка на слух при работающем двигателе.

Демонтаж старой системы перед установкой

Перед началом работ полностью обесточьте автомобиль, сняв отрицательную клемму с аккумуляторной батареи. Подготовьте необходимый инструмент: ключи на "8", "10", "13", отвертки, пассатижи и метки для проводов (изоленту или бирки).

Очистите зону вокруг трамблера и катушки зажигания от грязи. Зафиксируйте текущее положение распределителя зажигания (трамблера), отметив меткой на блоке цилиндров место совпадения его корпуса и метку положения бегунка.

Последовательность демонтажа:

1. Отсоедините высоковольтные провода от свечей зажигания и крышки трамблера, запоминая или маркируя их расположение.
2. Снимите центральный высоковольтный провод, идущий от катушки зажигания к распределителю.
3. Открутите крепежную гайку трамблера ключом на "13" и аккуратно извлеките его из посадочного гнезда, сохраняя ориентацию бегунка.
4. Отсоедините низковольтные провода от катушки зажигания, предварительно зарисовав или сфотографировав схему подключения.
5. Демонтируйте катушку зажигания, открутив крепежные гайки ее кронштейна.
6. Выкрутите свечи зажигания свечным ключом.

Важно! При наличии вакуумного корректора на старом трамблере аккуратно отсоедините вакуумный шланг. Проверьте состояние демонтируемых компонентов – нагар на свечах, трещины в крышке трамблера или повреждения проводов укажут на возможные неисправности.

Тщательно очистите посадочные места для новых компонентов от грязи и масла. Убедитесь в отсутствии остатков уплотнительных колец или мусора в гнезде распределителя. Проверьте целостность колодок низковольтных проводов.

Правила установки катушки зажигания

Установка катушки зажигания требует строгого соблюдения последовательности действий и мер предосторожности для предотвращения повреждений системы и обеспечения стабильной работы двигателя. Перед началом работ отключите массу аккумулятора и убедитесь в наличии необходимых инструментов: ключей на 8 и 10 мм, отвертки, чистой ветоши.

Место монтажа должно быть сухим, защищенным от прямого контакта с влагой и ударов, с надежной фиксацией корпуса. Обязательно проверьте маркировку новой катушки на соответствие модели ВАЗ 2106 (тип Б117-А или аналоги) и отсутствие внешних дефектов – трещин, сколов.

Пошаговая процедура установки

1. Отсоедините провод массы от аккумуляторной батареи.
2. Аккуратно снимите высоковольтный провод с центрального вывода старой катушки.
3. Ослабьте гайки крепления низковольтных проводов на клеммах "Б+" (плюс) и "К" (коммутатор).
4. Открутите крепежные гайки (2 шт.) корпуса катушки и демонтируйте устройство.
5. Очистите посадочную площадку от грязи и окислов металлической щеткой.
6. Установите новую катушку, затяните крепеж с усилием 3-5 Н·м.
7. Подключите низковольтные провода: коричневый – на клемму "Б+", синий – на клемму "К".
8. Наденьте центральный высоковольтный провод до характерного щелчка.
9. Подсоедините массу АКБ, запустите двигатель для проверки искрообразования.

Критические требования:

• Запрещается пуск двигателя при неподключенной катушке – это выведет из строя коммутатор.
• Клеммы Б+ и К должны быть чистыми, без следов коррозии.
• Недопустим контакт корпуса катушки с металлическими частями кузова – используйте штатные резиновые прокладки.
• Проверяйте целостность изоляции проводов – пробой вызывает перегрев обмоток.

Монтаж трамблера с точным позиционированием

Точное позиционирование трамблера при установке на ВАЗ 2106 критически важно для корректной работы системы зажигания. Оно определяет правильный момент искрообразования в цилиндрах, что напрямую влияет на мощность двигателя, топливную экономичность и стабильность холостого хода.

Неверная установка угла опережения зажигания провоцирует детонацию, перегрев двигателя, повышенный расход топлива и ускоренный износ деталей. Для позиционирования используются метки на шкиве коленчатого вала и крышке ГРМ, а также ориентация бегунка распределителя.

Этапы установки

1. Подготовка ВМТ 1-го цилиндра:
   • Снимите свечу первого цилиндра
   • Проворачивайте коленвал ключом (по часовой стрелке) до начала такта сжатия (воздух будет выходить из свечного отверстия)
   • Доведите метку на шкиве коленвала до совпадения со средней риской (5° до ВМТ) на крышке ГРМ
2. Ориентация трамблера:
   • Снимите крышку распределителя
   • Поворачивайте ротор (бегунок) так, чтобы его наружный контакт смотрел в сторону клеммы 1-го цилиндра на крышке
   • Добейтесь положения, где вакуумный корректор располагается горизонтально (шланг – к карбюратору)
3. Сцепление привода:
   • Опустите трамблер в посадочное место, совмещая метку на фланце с выступом на блоке
   • При вращении вала муфта привода автоматически займет нужное положение благодаря косым шлицам
4. Предварительная фиксация:
   • Наживите гайку крепления без затяжки
   • Убедитесь, что корпус сохраняет возможность поворота на 10-15° для последующей регулировки УОЗ
5. Проверка и регулировка:
   • Подключите стробоскоп согласно инструкции
   • Запустите двигатель (прогретый до 80-90°C)
   • Осветите метки стробоскопом – они должны совпадать при работе на холостом ходу
   • Поворотом корпуса трамблера добейтесь точного совпадения
   • Надежно затяните крепежную гайку

Ключевые особенности: Привод трамблера ВАЗ 2106 имеет несимметричные шлицы для исключения ошибочного монтажа. Угол опережения зажигания для 76-го бензина должен составлять 5±1° до ВМТ на холостом ходу (850±50 об/мин).

Параметр	Значение	Контроль
Угол замкнутого состояния (УЗС)	55±3°	Измеритель УЗС
Зазор контактов	0.35-0.45 мм	Щуп
Допуск смещения меток	±1°	Стробоскоп

Важно: После замены трамблера всегда проверяйте момент искрообразования под нагрузкой (резкое нажатие педали газа не должно вызывать детонационных стуков). При установке бесконтактной системы (БСЗ) позиционирование выполняется аналогично, но регулировка УЗС не требуется.

Установка распределителя и бегунка

Установка трамблера (распределителя зажигания) требует точного позиционирования вала в соответствии с тактом сжатия первого цилиндра. Для этого поршень первого цилиндра устанавливается в верхнюю мертвую точку такта сжатия (ВМТ), что подтверждается совмещением меток на шкиве коленвала с риской "0" на крышке ГРМ. Одновременно проверяется положение бегунка распределителя – его контактная пластина должна быть направлена строго на клемму провода первого цилиндра на крышке трамблера.

После снятия защитной крышки распределителя вал аккуратно вводится в посадочное отверстие привода. Важно обеспечить совпадение овального паза вала с приводом масляного насоса, для чего используется плоская отвертка для проворачивания шлицевого валика. Фиксация корпуса трамблера осуществляется гайкой крепления после точной настройки угла опережения зажигания, но без окончательной затяжки.

Ключевые этапы монтажа

1. Совмещение метки "0" на шкиве коленвала с длинной риской на крышке ГРМ при ВМТ 1-го цилиндра.
2. Ориентация бегунка:
   • Пластина бегунка – напротив контакта крышки для 1-го цилиндра
   • Направление вращения вала – против часовой стрелки
3. Совмещение паза вала трамблера с приводом маслонасоса (контроль через смотровое окно).
4. Предварительная фиксация корпуса гайкой с люфтом 5-7° для регулировки.

Элемент	Критерий правильной установки	Ошибка монтажа
Бегунок	Направление на клемму №1 крышки	Смещение на соседний цилиндр
Вал трамблера	Зацепление с приводом маслонасоса	Перекос, блокировка вращения
Угол опережения	Свобода поворота корпуса для регулировки	Жесткая фиксация до настройки

Окончательная корректировка выполняется с помощью стробоскопа или методом "на слух" после запуска двигателя. Затяжка крепежной гайки производится при установленном значении угла опережения 5-7° до ВМТ на холостых оборотах. Нарушение последовательности приводит к перебоям в работе мотора, детонации или невозможности запуска.

Подключение высоковольтных проводов к свечам

Правильная установка высоковольтных проводов на свечи зажигания ВАЗ 2106 напрямую влияет на стабильность работы двигателя. Нарушение порядка подключения приводит к перебоям в искрообразовании, потере мощности, детонации и повышенному расходу топлива.

Каждый провод соответствует конкретному цилиндру и выходу на крышке трамблера согласно схеме зажигания. Расположение цилиндров в рядном 4-цилиндровом двигателе ВАЗ 2106 последовательное: №1 (ближе к радиатору) – №2 – №3 – №4 (ближе к салону).

Порядок подключения

Распределение высоковольтных проводов осуществляется по схеме 1-3-4-2:

1. Цилиндр №1 – к контакту "Б" на крышке трамблера
2. Цилиндр №2 – к контакту "А" на крышке трамблера
3. Цилиндр №3 – к контакту "Д" на крышке трамблера
4. Цилиндр №4 – к контакту "Г" на крышке трамблера

Цилиндр	Метка на крышке трамблера
1	Б
2	А
3	Д
4	Г

Ключевые правила монтажа

• Провод центральный (от катушки) устанавливается в гнездо по центру крышки трамблера
• Надежная фиксация наконечников на свечах и контактах трамблера до характерного щелчка
• Обязательная проверка соответствия маркировки проводов (цифры на изоляции)
• Исключение перегибов и контакта с горячими поверхностями двигателя

Перед заменой проводов обязательно отсоедините "массу" аккумулятора. Используйте только комплектные провода с заводским распределением сопротивления – самодельные или несоответствующие спецификации провода нарушают синхронизацию искрообразования.

Схема соединения проводов низкого напряжения

Цепь низкого напряжения ВАЗ 2106 начинается от аккумулятора, проходит через выключатель зажигания и поступает на первичную обмотку катушки. Управление током осуществляется через контакты прерывателя в трамблере, которые замыкают/размыкают цепь на массу.

Ключевые элементы схемы включают: клемму "Б" катушки зажигания (питание +12В), клемму "К" (выход на прерыватель), контактную группу трамблера и добавочный резистор. Последний снижает напряжение в рабочем режиме и шунтируется при запуске стартера.

Распределение проводов

Цвет провода	Откуда	Куда	Назначение
Красный	Выключатель зажигания (клемма 15)	Добавочный резистор	Основное питание цепи
Красно-коричневый	Добавочный резистор	Клемма "Б" катушки	Питание катушки в рабочем режиме
Розовый	Выключатель стартера (клемма 50)	Клемма "Б" катушки	Шунтирование резистора при запуске
Коричневый	Клемма "К" катушки	Клемма прерывателя	Управление током первичной обмотки
Черный	Неподвижный контакт прерывателя	Корпус трамблера	Замыкание цепи на массу

Особенности подключения: Конденсатор (0,20-0,25 мкФ) подключен параллельно контактам прерывателя внутри трамблера. Все соединения должны быть защищены от коррозии, а крепление массы – обеспечено надежным контактом с кузовом.

Проверка правильности установки компонентов

Проверка начинается с визуального осмотра трамблера: его корпус должен быть надежно закреплен, а валик свободно вращаться без заеданий. Убедитесь в отсутствии трещин на крышке распределителя и чистоте внутренних контактов (бегунка, крышки).

Контролируйте надежность фиксации высоковольтных проводов в гнездах крышки трамблера, катушки зажигания и свечей. Провода должны соответствовать схеме цилиндров (1-3-4-2) и не иметь повреждений изоляции. Проверьте плотность прилегания всех электрических разъемов.

Проверка момента зажигания

Для точной установки момента требуются стробоскоп и контрольная лампа. Совместите метки на шкиве коленвала и передней крышке двигателя:

• Верхняя метка (0°) – ВМТ первого цилиндра.
• Средняя метка (5° до ВМТ) – базовое значение для 92-го бензина.
• Нижняя метка (10° до ВМТ) – для топлива с октановым числом ниже 92.

Ослабьте гайку крепления трамблера. Подключите стробоскоп к проводу 1-го цилиндра, запустите двигатель (обороты ~820-900 об/мин). Направьте мигающий свет стробоскопа на шкив: метка должна совпадать со средней риской на крышке. При отклонении поворачивайте корпус трамблера до совпадения и затяните гайку.

При отсутствии стробоскопа используйте контрольную лампу:

1. Подключите один провод лампы к клемме «Б» катушки зажигания, второй – на «массу».
2. Поворачивайте коленвал ключом до совмещения средней метки (5°) на шкиве с отливом крышки.
3. Ослабьте гайку трамблера и медленно поворачивайте его корпус.
4. Зафиксируйте положение, при котором лампа гаснет (для контактной системы) или загорается (для бесконтактной), и затяните гайку.

Важно: После регулировки проверьте работу двигателя:

• Резкий набор оборотов должен происходить без "стука пальцев".
• При появлении детонации на ровной дороге (разгон на 4-й передаче со скорости 50 км/ч) – проверьте угол опережения.

Установка начального угла опережения зажигания

Для выполнения операции потребуются: контрольная лампа 12В, ключ на 13, гаечный ключ для свечей. Автомобиль устанавливается на ровную поверхность, рычаг КПП переводится в нейтральное положение, стояночный тормоз активируется. Снимается крышка трамблера, после чего коленвал проворачивается специальным ключом до совмещения метки на шкиве с риской "0" (нулевой градус) на блоке цилиндров. При этом бегунок распределителя должен быть направлен на контакт первого цилиндра.

Ослабляется гайка крепления корпуса трамблера ключом на 13. Клемма "Б" катушки зажигания соединяется с контрольной лампой, второй провод которой крепится на "массу". Включается зажигание. Медленно поворачивается корпус трамблера против часовой стрелки до момента погасания лампы. Затем трамблер плавно вращается по часовой стрелке до загорания лампы – это и есть момент зажигания.

Фиксация положения

Не меняя положения корпуса трамблера, затягивается гайка крепления. Устанавливается крышка распределителя, подключается высоковольтный провод первого цилиндра. Проверка правильности установки выполняется при движении автомобиля:

• Разогнаться до 40-50 км/ч на ровной дороге
• Резко нажать педаль газа
• При правильной установке возникнет кратковременная детонация (звон пальцев), исчезающая через 2-3 секунды

Критические ошибки:

Симптом	Причина	Решение
Постоянная детонация	Слишком раннее зажигание	Повернуть трамблер по часовой стрелке на 1-2°
Провалы при разгоне, перегрев	Позднее зажигание	Повернуть трамблер против часовой стрелки на 1-2°

Особенности для разных систем: В контактных трамблерах момент определяется размыканием контактов, в бесконтактных – положением датчика Холла относительно экрана. На карбюраторах с вакуумным корректором шланг должен быть отсоединен при настройке.

Регулировка зазора контактов прерывателя

Величина зазора между контактами прерывателя напрямую влияет на угол замкнутого состояния (УЗСК), определяющий длительность искрообразования. Неправильный зазор вызывает перебои в работе двигателя, снижение мощности, детонацию или повышенный расход топлива. Регулировка обязательна при замене контактной группы или появлении признаков неисправности системы зажигания.

Подготовка включает установку поршня 1-го цилиндра в ВМТ такта сжатия (совпадение метки на шкиве коленвала с длинной риской на крышке ГРМ), снятие крышки трамблера и ротора. Требуемый инструмент: плоский щуп 0.35-0.45 мм, ключ для проворачивания коленвала (36 мм), отвертка с плоским шлицем.

Порядок выполнения работ

1. Проверните коленвал до максимального размыкания контактов (кулачок прерывателя упирается в текстолитовый выступ подвижного контакта).
2. Ослабьте винт крепления контактной группы.
3. Вставьте щуп толщиной 0.35-0.45 мм между контактами.
4. Поворачивайте эксцентрик регулировочного винта отверткой до достижения легкого сопротивления при движении щупа.
5. Зафиксируйте положение затяжкой крепежного винта.
6. Проверните коленвал на 90° и перепроверьте зазор в 4 положениях кулачка (для исключения биения вала трамблера).

Контрольный параметр	Норма для ВАЗ 2106
Зазор контактов	0.35-0.45 мм
УЗСК	55±3°
Частота срабатывания	4 раза за 2 оборота вала

После регулировки обязательно проверьте угол опережения зажигания стробоскопом. Убедитесь в отсутствии нагара и глубоких выбоин на контактах – при толщине рабочей поверхности менее 0.4 мм требуется замена группы. Для точности используйте прибор контроля УЗСК (тестер/осциллограф), так как визуальная оценка щупом дает погрешность до 15%.

Основная сложность – поддержание стабильности зазора из-за естественного износа контактов. Интервал проверки: каждые 10 000 км пробега. Критические последствия нарушений: при уменьшении зазора – перегрев катушки зажигания и пропуски искрообразования; при увеличении – снижение напряжения во вторичной цепи и обгорание контактов.

Проверка момента зажигания стробоскопом

Перед началом проверки прогрейте двигатель до рабочей температуры (80-90°C), убедитесь в исправности аккумулятора и чистоте меток на шкиве коленвала. Подготовьте стробоскоп согласно инструкции производителя – как правило, требуется подключение к источнику питания (12В) и высоковольтному проводу первого цилиндра.

Запустите двигатель на холостом ходу (800-900 об/мин), снимите вакуумный шланг с трамблера и заглушите его. Направьте луч стробоскопа на метки шкива коленвала и люка картера сцепления. При правильной установке зажигания световая метка шкива должна совпадать со средним делением (2°) на шкале люка при установке октанового корректора в нулевое положение.

Порядок регулировки

1. Ослабьте гайку крепления корпуса трамблера на 1-2 оборота
2. Поворачивайте корпус по часовой стрелке для увеличения угла опережения
3. Поворачивайте корпус против часовой стрелки для уменьшения угла
4. Добившись совмещения меток, затяните гайку трамблера при работающем моторе

Проверьте стабильность работы на переходных режимах: резко нажмите педаль газа. Отсутствие детонации и плавный набор оборотов подтверждают корректность установки. Для точной диагностики проанализируйте изменение УОЗ на разных оборотах:

Режим работы	Нормальный УОЗ
Холостой ход (850 об/мин)	0°...2°
2000 об/мин	10°...12°
3500 об/мин	30°...35°

Важно! При использовании нестандартного топлива или модификаций двигателя требуется коррекция угла опережения с помощью октанового корректора. После регулировки проверьте отсутствие подсоса воздуха через вакуумный шланг и надежность фиксации трамблера.

Корректировка зажигания на холостом ходу

Корректировка угла опережения зажигания (УОЗ) на холостом ходу выполняется для оптимизации работы прогретого двигателя после установки начального угла по меткам. Цель – достижение устойчивых оборотов холостого хода (750-800 об/мин), отсутствие детонации и плавное ускорение при нагрузке. Неправильная настройка вызывает перегрев, тряску двигателя или потерю мощности.

Процедура требует стробоскопа и контроля меток на шкиве коленвала. Двигатель предварительно прогревают до рабочей температуры (80-90°C), отключают все энергопотребители (фары, печку), проверяют исправность вакуумного корректора трамблера и герметичность шлангов. Холостой ход должен быть предварительно отрегулирован карбюратором.

Алгоритм регулировки

1. Подключите стробоскоп к АКБ и высоковольтному проводу 1-го цилиндра.
2. Запустите двигатель, направьте луч стробоскопа на метки шкива коленвала.
3. Ослабьте гайку крепления трамблера на 13.
4. Поворачивайте корпус трамблера:
   • По часовой стрелке – уменьшение УОЗ (более позднее зажигание)
   • Против часовой стрелки – увеличение УОЗ (более раннее зажигание)
5. Добейтесь совпадения метки шкива с второй риской (5° до ВМТ) на крышке ГРМ.
6. Затяните гайку трамблера, проверьте стабильность оборотов и реакцию на резкое открытие дросселя.

Критерии правильной настройки:

• Ровная работа двигателя без вибраций на холостом ходу
• Отсутствие хлопков в карбюратор или глушитель
• Мгновенное увеличение оборотов при нажатии педали газа
• Самопроизвольное повышение оборотов после коррекции указывает на слишком раннее зажигание

Типичные ошибки:

Симптом	Причина	Решение
Детонация (металлический стук)	Чрезмерно раннее зажигание	Повернуть трамблер по часовой стрелке на 1-2°
Перегрев двигателя	Раннее зажигание или бедная смесь	Проверить УОЗ и карбюратор
Провалы при разгоне	Позднее зажигание	Повернуть трамблер против часовой стрелки на 1°

Корректировку проводят при каждом обслуживании трамблера или замене ремня ГРМ. На автомобилях с изношенными подшипниками распредвала/коленвала допускается увеличение УОЗ на 1-2° для компенсации люфтов. После регулировки обязательна проверка на дороге: при движении под нагрузкой в 40-50 км/ч резкое нажатие газа не должно вызывать детонации.

Особенности установки бесконтактной системы

Переход на бесконтактную систему зажигания требует замены ключевых компонентов: трамблёра (распределителя зажигания), катушки зажигания и коммутатора. Центральным элементом становится датчик Холла, интегрированный в корпус нового трамблёра, который генерирует импульсы вместо механических контактов.

Обязательна установка соответствующего коммутатора, усиливающего сигнал датчика и управляющего первичной цепью катушки. Рекомендуется использовать специальную катушку зажигания (типа 27.3705 или аналогичную), рассчитанную на повышенное напряжение и токи бесконтактной системы.

Ключевые этапы и правила монтажа

Перед началом работ снимите клемму «минус» с аккумулятора для предотвращения короткого замыкания. Основные шаги установки:

1. Снимите крышку штатного трамблёра, отсоедините высоковольтные провода и вакуумный шланг.
2. Ослабьте гайку крепления трамблёра и аккуратно извлеките его, запомнив положение бегунка относительно блока цилиндров.
3. Установите новый трамблёр БСЗ (например, 38.3706), совместив метки на его корпусе с метками блока. Фиксируйте гайку предварительно, без сильной затяжки.
4. Замените катушку зажигания, подключив провода согласно схеме: клемма «Б» – на «+» замка зажигания, клемма «К» – на коммутатор.
5. Закрепите коммутатор в зоне хорошего охлаждения (например, на перегородке моторного щита), подключите разъём от трамблёра и питающие провода.
6. Соедините высоковольтные провода с новыми выводами катушки и распределителя в соответствии с порядком работы цилиндров (1-3-4-2).

Критически важные моменты:

• Строго соблюдайте маркировку проводов при подключении коммутатора во избежание выхода из строя электроники.
• После монтажа выполните регулировку начального угла опережения зажигания с помощью стробоскопа.
• Убедитесь в надёжном контакте массы коммутатора с кузовом автомобиля.

Используйте только комплектные провода и разъёмы, избегая самодельных скруток. При правильной установке система обеспечит стабильный искрообразование даже при разряженном аккумуляторе.

Контактная система зажигания ВАЗ 2106

Конструкция включает прерыватель-распределитель (трамблёр) с контактной парой, катушку зажигания, свечи, высоковольтные провода и выключатель зажигания. Механический прерыватель напрямую управляет первичной цепью катушки посредством размыкания/замыкания контактов кулачковым валом. Центробежный и вакуумный регуляторы корректируют угол опережения в зависимости от оборотов двигателя и нагрузки.

Ток низкого напряжения (12В) от АКБ через замок зажигания поступает на первичную обмотку катушки. При размыкании контактов прерывателя магнитное поле резко коллапсирует, индуцируя высокое напряжение (до 30 кВ) во вторичной обмотке. Импульс через бегунок распределителя направляется на соответствующую свечу зажигания.

Принцип работы

Кулачковый вал трамблёра синхронизирован с коленвалом. При вращении кулачки поочерёдно размыкают контакты прерывателя. Момент размыкания определяет угол опережения зажигания. Центробежный регулятор смещает кулачок относительно вала при увеличении оборотов, а вакуумный – изменяет положение пластины с контактами под действием разрежения во впускном коллекторе.

Правила установки и регулировки

1. Совместить метку на шкиве коленвала с риской на крышке ГРМ (опережение 0°)
2. Ослабить гайку крепления трамблёра, извлечь крышку распределителя
3. Поворачивать корпус до положения, когда контакты прерывателя начинают размыкаться (зазор 0.35-0.45 мм)
4. Зафиксировать трамблёр, проверить угол стробоскопом (5-7° до ВМТ на холостом ходу)

Достоинства и недостатки

Преимущества	Недостатки
Простота конструкции Низкая стоимость компонентов Ремонтопригодность в полевых условиях	Быстрый износ контактов (требует чистки и регулировки) Ограниченная энергия искры на высоких оборотах Нестабильность искрообразования при загрязнении

Особенности эксплуатации: Требует периодической регулировки зазора контактов (каждые 10-15 тыс. км), очистки контактной группы от окислов и замены конденсатора. Чувствительна к влаге – необходима герметизация трамблёра. Признаки неисправности: двойной хлопок в карбюраторе, перегрев мотора, падение мощности.

Бесконтактная транзисторная система (БТСЗ)

Бесконтактная транзисторная система зажигания (БТСЗ) на ВАЗ 2106 заменяет классическую контактную систему, устраняя ее основной слабый элемент – механические контакты прерывателя. Вместо них используется электронный коммутатор, управляемый бесконтактным датчиком положения вала (датчиком Холла), установленным в трамблере.

Ключевыми компонентами БТСЗ являются: трамблер с бесконтактным датчиком Холла вместо кулачка и контактов, электронный коммутатор (блок управления), катушка зажигания (обычно типа 27.3705 или аналогичная с пониженным сопротивлением первичной обмотки), высоковольтные провода и свечи зажигания. Коммутатор получает сигнал от датчика Холла и управляет подачей тока через первичную обмотку катушки.

Принцип работы

При вращении вала трамблера датчик Холла генерирует импульсы напряжения, фиксируя прохождение прорезей специального экрана (шторки), связанного с валом. Эти импульсы поступают на коммутатор. Коммутатор, на основе полученных сигналов, открывает и закрывает силовой транзистор, через который протекает ток в первичной обмотке катушки зажигания. В момент разрыва тока транзистором в первичной обмотке индуцируется высокое напряжение во вторичной обмотке катушки. Это напряжение по высоковольтному проводу подается на бегунок трамблера, который распределяет его по проводам на соответствующие свечи зажигания в точном соответствии с порядком работы цилиндров (1-3-4-2).

Правила установки

Установка БТСЗ вместо контактной системы требует замены нескольких компонентов:

1. Демонтаж старой системы: Снять старый трамблер с контактами, катушку зажигания и высоковольтные провода.
2. Монтаж нового трамблера: Установить трамблер БТСЗ (маркировка 38.3706 или аналогичный), совместив метки на корпусе и блоке двигателя для правильного положения вала. Выставить момент зажигания по стробоскопу или меткам.
3. Подключение коммутатора: Закрепить коммутатор (типа 3620.3734 или аналогичный) на кузове в зоне хорошего охлаждения. Подключить его разъем к жгуту трамблера и к катушке зажигания согласно схеме.
4. Замена катушки: Установить катушку зажигания, предназначенную для БТСЗ (с низким сопротивлением первичной обмотки, например, 27.3705).
5. Подключение питания: Обеспечить питание +12В на коммутатор (обычно от замка зажигания через предохранитель) и надежное "массовое" соединение.
6. Установка проводов: Смонтировать новые высоковольтные провода (с распределенным сопротивлением) и свечи (рекомендуются с зазором 0.7-0.8 мм).

Достоинства и недостатки

Достоинства	Недостатки
Отсутствие механических контактов прерывателя, подверженных износу и обгоранию	Более высокая стоимость комплекта по сравнению с контактной системой
Стабильная искра на всех режимах работы двигателя, включая высокие обороты	Зависимость от исправности электронных компонентов (коммутатор, датчик Холла)
Улучшенный запуск двигателя, особенно в холодную погоду	Сложность диагностики без специальных приборов в случае поломки
Повышение мощности и экономичности двигателя за счет оптимального момента зажигания	Чувствительность к качеству подключения массы и перепадам напряжения в бортовой сети
Увеличение интервалов обслуживания (не требуется регулировка зазора и чистка контактов)	Выход из строя коммутатора или датчика Холла полностью останавливает двигатель

Особенности эксплуатации

Эксплуатация БТСЗ требует соблюдения нескольких правил: недопустима проверка работоспособности искры "на массу" при снятой свече с включенной катушкой – это может привести к пробою изоляции и выходу катушки или коммутатора из строя. При диагностике следует использовать искровой тестер с зазором. Необходимо следить за чистотой и надежностью электрических соединений, особенно "массы" коммутатора и трамблера. Рекомендуется периодически проверять состояние высоковольтных проводов и свечей. Характерные неисправности: отказ запуска двигателя (часто из-за выхода из строя коммутатора, обрыва в цепи датчика Холла или потери массы) или неустойчивая работа на высоких оборотах (может указывать на проблемы с коммутатором или датчиком).

Датчик Холла: устройство и принцип действия

Датчик Холла является бесконтактным элементом системы зажигания, заменяющим традиционные механические прерыватели. Его основное назначение – формирование точных электрических импульсов, синхронизированных с положением коленчатого вала двигателя. Работа датчика основана на физическом эффекте Холла, возникающем в полупроводниковых материалах.

Конструктивно датчик включает в себя постоянный магнит, роторный экран (стальной диск с прорезями, закреплённый на валу распределителя зажигания) и интегральную микросхему с чувствительным элементом. Микросхема содержит непосредственно сенсор Холла, усилитель сигнала и выходной каскад. Все компоненты герметично размещены в корпусе, защищающем от влаги и вибраций.

Принцип работы датчика

При вращении вала трамблёра роторный экран, жестко с ним связанный, периодически проходит через зазор между магнитом и чувствительным элементом микросхемы:

• Когда прорезь экрана оказывается в зазоре, магнитное поле беспрепятственно воздействует на сенсор Холла. В полупроводнике возникает разность потенциалов (эффект Холла). Микросхема обрабатывает сигнал и формирует на выходе высокий уровень напряжения (близкий к напряжению бортовой сети).
• Когда сплошной сектор (зубец) экрана входит в зазор, он экранирует магнитное поле. Чувствительный элемент перестаёт регистрировать поле. Выходное напряжение датчика резко падает до низкого уровня (близко к нулю).

Таким образом, вращение экрана преобразуется в последовательность прямоугольных электрических импульсов. Фронт (перепад) сигнала с высокого уровня на низкий служит точным моментом для коммутатора, чтобы разорвать цепь первичной обмотки катушки зажигания. Это вызывает резкий спад магнитного поля в катушке и генерацию высокого напряжения во вторичной обмотке, направляемого к свече нужного цилиндра.

Ключевые преимущества датчика Холла по сравнению с контактной парой – отсутствие изнашивающихся механических частей, стабильность выходного сигнала независимо от частоты вращения коленвала, высокая точность момента искрообразования и отсутствие необходимости в периодической регулировке зазора.

Коммутатор в бесконтактной системе

Коммутатор в бесконтактной системе зажигания ВАЗ 2106 выполняет функцию электронного прерывателя тока. Он управляет первичной цепью катушки зажигания на основе сигналов от датчика Холла, установленного в трамблере. При замене контактной системы на бесконтактную этот компонент становится ключевым элементом схемы.

Устройство монтируется в подкапотном пространстве на левом брызговике через теплоотводящую подложку. Его электрическое подключение осуществляется через шестиконтактную колодку проводов, идущих от трамблера, катушки зажигания и замка зажигания. Корпус герметичен, но чувствителен к перегреву и влаге.

Принцип работы и особенности

При вращении вала трамблера датчик Холла генерирует импульсы, которые поступают на коммутатор. Электронная схема преобразует слабые управляющие сигналы в мощные токовые импульсы в первичной обмотке катушки. Транзисторный ключ внутри устройства открывается при получении сигнала и резко закрывается в момент искрообразования, вызывая индукцию высокого напряжения.

• Конструктивные элементы:
  • Силовой транзистор для коммутации тока
  • Микросхема управления (часто L497 или аналоги)
  • Радиатор охлаждения
  • Защитный диод от обратных скачков напряжения

Достоинства	Недостатки
Отсутствие механического износа (в отличие от контактов)	Зависимость от качества бортового напряжения
Стабильность искрообразования на всех оборотах	Чувствительность к перегреву двигателя
Автоматическая коррекция угла опережения	Неремонтопригодность при выходе из строя

Эксплуатационные правила: Запрещена работа при отсоединенной катушке зажигания – это вызывает пробой выходного транзистора. Контроль надежности контактов в разъемах обязателен из-за риска перегрева. Диагностику выполняют осциллографом или заменой на заведомо исправный блок.

Типичные неисправности проявляются как полное отсутствие искры, неравномерная работа двигателя или самопроизвольная остановка мотора. При отказе коммутатора система переходит в аварийный режим с фиксированным УОЗ, сопровождающийся падением мощности и детонацией.

Сравнение контактной и бесконтактной систем

Контактная система (КСЗ) использует механический прерыватель для управления током первичной обмотки катушки зажигания. Бесконтактная система (БСЗ) заменяет контакты электронным датчиком (обычно Холла) и коммутатором, что исключает физическое размыкание цепи.

Основное различие заключается в способе формирования управляющего импульса: механический узел с подвижными контактами в КСЗ против неподвижного датчика и полупроводниковых компонентов в БСЗ. Это определяет разницу в надежности, стабильности искрообразования и требованиях к обслуживанию.

Ключевые отличия систем

Параметр	Контактная система (КСЗ)	Бесконтактная система (БСЗ)
Надежность	Низкая (износ контактов, подгорание)	Высокая (отсутствие трущихся деталей)
Стабильность искры	Снижается на высоких оборотах	Постоянная на всех режимах работы
Обслуживание	Регулярная регулировка зазора и очистка контактов	Минимальное (только диагностика компонентов)
Влияние на двигатель	Риск пропусков зажигания при износе	Улучшенный запуск, стабильная работа
Уязвимые компоненты	Контакты прерывателя, конденсатор	Коммутатор, датчик Холла

Достоинства КСЗ: простота конструкции, низкая стоимость ремонта, ремонтопригодность подручными средствами.

Недостатки КСЗ: необходимость частого обслуживания, зависимость от состояния контактов, ограниченный ресурс.

Достоинства БСЗ: стабильное напряжение искры, отсутствие регулировок, увеличенный ресурс, улучшенная экономичность.

Недостатки БСЗ: высокая стоимость компонентов, сложность диагностики без оборудования, чувствительность к влаге и перепадам напряжения.

Надежность и простота контактной версии

Контактная система зажигания ВАЗ 2106 отличается предельно простой конструкцией. Основные компоненты – прерыватель-распределитель (трамблер), катушка зажигания, свечи и высоковольтные провода – легко доступны и взаимозаменяемы. Механизм работы основан на прямом физическом размыкании контактов кулачковым валом трамблера, что гарантирует предсказуемость процесса.

Надежность обусловлена отсутствием сложной электроники и минимумом уязвимых элементов. Система устойчива к перепадам напряжения в бортовой сети и не требует специализированного оборудования для диагностики. Ремонтопригодность в полевых условиях – ключевое преимущество: замена контактов, конденсатора или бегунка занимает минуты даже с минимальным опытом.

Достоинства системы

• Минимальная стоимость запчастей благодаря простоте компонентов
• Высокая ремонтопригодность без необходимости сложной диагностики
• Независимость от стабильности бортового напряжения
• Простота регулировки зазора контактов и угла опережения

Недостатки и ограничения

Параметр	Проблема	Последствие
Контактная группа	Износ и обгорание поверхностей	Требует периодической чистки и замены (каждые 10-15 тыс.км)
Механика	Вибрации и люфт вала трамблера	Нарушение стабильности искрообразования
Производительность	Ограничение тока в первичной цепи	Снижение энергии искры на высоких оборотах

Эксплуатационные особенности включают обязательную регулировку зазора контактов при каждом ТО и контроль состояния центробежного регулятора опережения. Использование только медных высоковольтных проводов и регулярная замена конденсатора (каждые 2-3 года) критичны для предотвращения потерь энергии.

Недостатки контактной системы: износ и обслуживание

Основной слабостью контактной системы зажигания является механический прерыватель. Контакты подвержены интенсивному электрическому и механическому износу из-за постоянного искрения при размыкании. Это приводит к эрозии рабочих поверхностей – выгоранию металла, образованию окислов и нагара. Скорость износа напрямую зависит от режима работы двигателя и качества контактов.

Ухудшение состояния контактов вызывает снижение вторичного напряжения в катушке зажигания, уменьшение энергии искры и пропуски воспламенения. Это проявляется в неустойчивой работе двигателя на холостом ходу, падении мощности, повышении расхода топлива и увеличении токсичности выхлопных газов. Для поддержания работоспособности системы требуется регулярный контроль и обслуживание.

Ключевые проблемы и требования к обслуживанию

Недостатки системы обусловлены следующими факторами:

• Частая регулировка зазора: Зазор между контактами прерывателя (0.35-0.45 мм) необходимо проверять и корректировать каждые 10-15 тыс. км пробега из-за износа.
• Чувствительность к загрязнениям: Масло, пыль или окислы на контактах нарушают коммутацию тока, требуя регулярной очистки поверхности.
• Износ кулачкового вала: Подшипник вала распределителя и кулачки изнашиваются, что влияет на стабильность угла опережения зажигания.
• Виброчувствительность: Вибрации двигателя могут изменять установленный зазор контактов во время работы.

Для минимизации недостатков требуется строгое соблюдение регламента обслуживания:

1. Ежемесячно: Визуальный контроль состояния и чистоты контактов.
2. При каждом ТО: Проверка и регулировка зазора контактов, смазка вала распределителя.
3. При ухудшении работы двигателя: Контроль угла опережения зажигания стробоскопом.

Элемент	Типичный ресурс	Последствия износа
Контакты прерывателя	15-20 тыс. км	Падение напряжения искры, пропуски зажигания
Подшипник вала	40-60 тыс. км	Люфт вала, нестабильный УОЗ
Кулачковая накладка	30-50 тыс. км	Изменение зазора контактов

Итоговая сложность: Система требует от владельца навыков регулировки и постоянного внимания. Пренебрежение обслуживанием быстро приводит к заметному ухудшению характеристик двигателя по сравнению с электронными аналогами.

Преимущества бесконтактного варианта для двигателя

Бесконтактная система зажигания исключает механические прерыватели, заменяя их электронным коммутатором и датчиком Холла. Это устраняет главный источник износа классической контактной системы – трение и эрозию контактов трамблера.

Отсутствие подвижных контактов в цепи управления искрообразованием кардинально повышает стабильность параметров искры на всех режимах работы двигателя. Напряжение на свечах не проседает даже при высоких оборотах коленчатого вала.

Ключевые достоинства

• Повышенная мощность искры
  Коммутатор генерирует импульсы высокого напряжения (до 24 кВ) с постоянной энергией независимо от частоты вращения коленвала.
• Улучшенный запуск двигателя
  Стабильное искрообразование при низком напряжении бортовой сети (до 6В) в мороз и при разряженном АКБ.
• Отсутствие обслуживания
  Не требуется регулировка зазоров или зачистка контактов. Интервал замены датчика Холла превышает 100 тыс. км.
• Автоматическая коррекция УОЗ
  Электронный вакуумно-центробежный регулятор точнее оптимизирует угол опережения зажигания.
• Сниженный расход топлива
  Оптимальное сгорание смеси за счет стабильного УОЗ и мощной искры (до -7% по сравнению с контактной системой).

Параметр	Контактная система	Бесконтактная система
Напряжение искры при 3000 об/мин	8-12 кВ	18-24 кВ
Ресурс узла управления	15-20 тыс. км	100+ тыс. км
Погрешность УОЗ	±3°	±0.5°

Важно: Бесконтактное зажигание менее чувствительно к вибрациям и влажности, но требует исправного состояния высоковольтных проводов – их пробой критично влияет на работу электронного коммутатора.

Типичные проблемы бесконтактной системы

Отказ системы зажигания часто проявляется в полном отсутствии искры на свечах или ее нестабильности, что приводит к невозможности запуска двигателя, перебоям в работе, потере мощности и повышенному расходу топлива. Основные причины неисправностей связаны с выходом из строя электронных компонентов, нарушением контактов в электрических цепях или механическими повреждениями элементов трамблера.

Диагностика проблем усложняется отсутствием явных признаков износа, характерных для контактной системы, и требует проверки параметров сигналов и целостности элементов. Наиболее уязвимыми компонентами, вызывающими отказы, считаются датчик Холла и коммутатор, чья работа критична для формирования импульсов управления катушкой зажигания.

Распространенные неисправности и их признаки

• Выход из строя датчика Холла: Характеризуется полным пропаданием искры. Двигатель глохнет и не запускается. Проверяется измерением напряжения на разъеме датчика или его заменой на заведомо исправный.
• Неисправность коммутатора: Проявляется как внезапное прекращение работы двигателя (особенно при нагреве), отсутствие искры или неустойчивые обороты. Часто сопровождается отсутствием импульсов на управляющем выводе катушки зажигания.
• Обрыв или замыкание в цепи низкого напряжения: Включает повреждение проводов от коммутатора к катушке и датчику Холла, окисление разъемов, плохую "массу". Приводит к нестабильной работе или отказу системы.
• Пробой бегунка, крышки трамблера или высоковольтных проводов: Вызывает "утечку" высокого напряжения, проявляется пропусками зажигания, троением двигателя, особенно во влажную погоду. Видны следы пробоя (треки) на деталях.
• Износ подшипника или втулки вала трамблера: Приводит к биению вала, изменению зазора между датчиком Холла и экраном. Результат - нестабильные обороты, хаотичные пропуски зажигания, сложность установки УОЗ.
• Деградация помехоподавительного резистора в бегунке: Сопротивление резистора (5-6 кОм) увеличивается или происходит обрыв. Симптомы аналогичны пробою - слабая искра или ее пропадание на отдельных цилиндрах.

Сравнительный анализ по сроку службы компонентов

Срок службы элементов системы зажигания ВАЗ 2106 существенно варьируется в зависимости от типа системы (контактная или бесконтактная) и качества компонентов. Ключевые факторы включают механический износ, электрическую эрозию контактов, воздействие температуры и вибраций.

Наибольшие различия наблюдаются в характеристиках прерывателя-распределителя и коммутирующих устройств. Ресурс остальных элементов (свечи, провода, катушка) менее зависим от типа системы, но требует периодического контроля.

Ресурс ключевых компонентов

Компонент	Контактная система (КСЗ)	Бесконтактная система (БСЗ)
Прерыватель-распределитель	15 000 - 20 000 км (требует чистки контактов каждые 10 000 км)	60 000 - 100 000 км (зависит от состояния бесконтактного датчика)
Коммутатор	Не применяется	50 000 - 80 000 км (чувствителен к перегреву и скачкам напряжения)
Катушка зажигания	40 000 - 60 000 км	60 000 - 100 000 км (работает в менее напряженном режиме)
Свечи зажигания	15 000 - 30 000 км (зависит от типа: обычные/платиновые)	Аналогично КСЗ (тип свечи не зависит от системы)
Высоковольтные провода	30 000 - 50 000 км (риск пробоя из-за старения изоляции)	Аналогично КСЗ (требуют контроля состояния колпачков)

Критические отличия: В КСЗ основной "слабостью" является механический износ кулачка и контактов прерывателя, требующих регулярной регулировки зазора. В БСЗ отсутствие подвижных контактов в трамблере повышает ресурс распределителя, но вводит зависимость от электронного коммутатора, чувствительного к качеству электропитания.

Общая рекомендация: Независимо от типа системы, свечи и высоковольтные провода требуют диагностики каждые 10 000-15 000 км. Катушка зажигания в БСЗ демонстрирует повышенную долговечность благодаря отсутствию токовой нагрузки на контактах трамблера.

Регулярное обслуживание контактной группы

Контактная группа трамблёра подвержена естественному износу из-за постоянного механического воздействия и электрической эрозии. Несвоевременное обслуживание приводит к ухудшению искрообразования, перебоям в работе двигателя, повышенному расходу топлива и затруднённому пуску.

Основные операции включают визуальный осмотр, очистку контактов, регулировку зазора и проверку состояния компонентов. Рекомендуемая периодичность – каждые 10 000 км пробега или при появлении симптомов неисправности.

Ключевые этапы обслуживания

Очистка контактов:

• Снять крышку трамблёра и ротор
• Протереть контакты безворсовой салфеткой, смоченной в бензине
• Удалить окислы и нагар мелким надфилем (плоскость должна сохраняться!)
• Обезжирить поверхность после обработки

Регулировка зазора:

1. Установить коленвал в положение ВМТ 4-го цилиндра
2. Ослабить фиксирующий винт на неподвижном контакте
3. Выставить зазор 0.35-0.45 мм щупом между разомкнутыми контактами
4. Затянуть винт и проверить зазор в 3-4 точках кулачка

Контроль сопутствующих элементов:

Компонент	Проверяемый параметр
Пружина подвижного контакта	Упругость (отсутствие деформации)
Кулачок вала трамблёра	Отсутствие выработки и задиров
Втулка вала	Люфт (не более 0.08 мм)

Критический износ контактов (глубина выработки > 0.5 мм) требует замены группы. После сборки обязательна проверка угла опережения зажигания.

Распространенные неисправности и их признаки

Система зажигания ВАЗ 2106 подвержена характерным поломкам, проявляющимся специфическими симптомами. Своевременное выявление этих признаков позволяет оперативно диагностировать проблему и избежать полной остановки двигателя.

Нарушения в работе могут возникать как в механических компонентах, так и в электрических цепях. Знание типичных неисправностей помогает локализовать неполадку без лишних затрат времени и средств.

Типичные неисправности и симптомы

Основные проблемы системы зажигания проявляются следующим образом:

• Отсутствие искры: Двигатель не запускается. Причины: обрыв в цепи низкого напряжения, неисправность катушки зажигания, пробой крышки трамблера или бегунка.
• Нерегулярная искра (перебои): Двигатель "троит", работает неравномерно, дергается при нагрузке. Причины: износ/загрязнение контактов прерывателя (в контактных системах), дефект бегунка, трещины в крышке трамблера, пробой высоковольтных проводов или неисправность свечей зажигания.
• Слабая искра: Затрудненный запуск (особенно холодного двигателя), потеря мощности, "провалы" при резком нажатии на газ. Причины: низкое напряжение АКБ, окисление клемм, износ/неправильный зазор контактов прерывателя (в контактных системах), неисправность катушки зажигания, высокое сопротивление высоковольтных проводов.
• Нарушение угла опережения зажигания: Детонация ("стук пальцев") при разгоне, перегрев двигателя, потеря мощности, повышенный расход топлива. Причины: неправильная установка зажигания, износ центробежного или вакуумного регулятора опережения в трамблере.
• Неисправность центробежного регулятора: Провалы мощности на низких оборотах, "зависание" оборотов. Причины: заклинивание грузиков, ослабление или поломка пружин.
• Неисправность вакуумного регулятора: Неустойчивая работа на холостом ходу, провалы при плавном наборе скорости. Причины: разрыв диафрагмы, засорение вакуумного шланга.
• Пробой высоковольтных проводов: Двигатель "троит", особенно в сырую погоду. Видимые искры на изоляции проводов или характерное потрескивание в темноте.
• Неисправные свечи зажигания: Затрудненный запуск, "троение", повышенный расход топлива. Визуальные признаки: нагар, оплавление электродов, трещины на изоляторе.

Важно помнить: Многие симптомы (например, "троение") могут вызываться и неисправностями топливной системы или ГРМ. Точная диагностика требует последовательной проверки элементов цепи зажигания.

Диагностика неисправностей катушки зажигания

Катушка зажигания преобразует низковольтный ток аккумулятора в высоковольтный импульс для образования искры на свечах. Её отказ вызывает полное или частичное прекращение работы двигателя, что требует оперативной проверки при возникновении характерных симптомов.

Основными признаками неисправности служат: затруднённый запуск мотора (особенно "на холодную"), нестабильная работа на холостом ходу, "прострелы" в глушителе, рывки и потеря мощности при нагрузке, повышенный расход топлива. Наличие этих симптомов требует последовательной диагностики.

Методы проверки катушки зажигания

Визуальный осмотр: Проверяется целостность корпуса на отсутствие трещин, сколов, следов пробоя (тёмные дорожки или нагара), окисления клемм и состояния высоковольтного провода центрального вывода.

Измерение сопротивления обмоток мультиметром:

• Первичная обмотка: Щупы прикладываются к боковым клеммам (+ и Б). Норма: 3.0–3.5 Ом (при +20°C).
• Вторичная обмотка: Один щуп – на центральную клемму высоковольтного выхода, второй – на клемму "+" или массу корпуса. Норма: 7.4–9.2 кОм.

Проверка искрообразования:

1. Снять центральный высоковольтный провод с крышки трамблёра.
2. Расположить его наконечник на расстоянии 5–7 мм от "массы" (неизолированная часть двигателя).
3. Прокрутить стартер. Наличие мощной искры синего цвета – исправность. Отсутствие искры или слабая искра красного цвета – неисправность катушки или цепи питания.

Контроль напряжения питания: Мультиметром проверяется напряжение на клемме "+" катушки (при включённом зажигании и работающем стартере). Должно соответствовать напряжению аккумулятора (не менее 11.5 В).

Проверка на пробой под нагрузкой: Используется диагностический стенд или заведомо исправная катушка для замены. Нагретая катушка чаще проявляет дефекты.

Симптом	Возможная причина в катушке
Двигатель глохнет при нагреве	Внутренний обрыв обмоток при тепловом расширении
Пропуски зажигания на высоких оборотах	Снижение выходного напряжения из-за межвиткового замыкания
Искра есть на "холодную", пропадает на "горячую"	Пробой изоляции обмоток при нагреве

Важно: При замене катушки зажигания ВАЗ 2106 используйте только оригинальные (Б-117А) или рекомендованные аналоги. Несоответствие параметров приведёт к быстрому выходу из строя. Регулярно очищайте корпус от грязи и масла – это предотвращает поверхностные пробои и перегрев.

Проверка и замена датчика Холла

Проверка работоспособности датчика Холла выполняется при нестабильной работе двигателя: пропусках зажигания, внезапных остановках или проблемах с запуском. Основные методы диагностики включают измерение напряжения на выходе датчика и визуальную оценку сигнала осциллографом.

Для проверки мультиметром отсоедините трамблер от коммутатора и подключите щупы тестера к центральному проводу (выход датчика) и массе. Проворачивайте коленвал стартером: исправный датчик покажет колебания напряжения от 0,4 В до 11 В. Отсутствие изменений сигнализирует о неисправности.

Порядок замены датчика Холла

1. Снимите крышку трамблера и бегунок, открутив крепежные винты.
2. Отсоедините клеммную колодку датчика и вакуумный шланг (при наличии).
3. Выкрутите два болта крепления опорной пластины контактов, аккуратно извлеките её вместе с датчиком.
4. Отогните фиксаторы корпуса датчика на пластине, снимите неисправный элемент.
5. Установите новый датчик, соблюдая исходное положение относительно шторки ротора.
6. Соберите узел в обратной последовательности, проверьте зазор между шторкой и датчиком (0,3–0,5 мм).

Критерий	Исправный датчик	Неисправный датчик
Напряжение при прокрутке	0,4–11 В (пульсация)	0 В или 12 В (без изменений)
Реакция на магнитное поле	Четкое срабатывание	Отсутствие реакции
Внешний вид	Корпус без трещин, контакты чистые	Окисленные выводы, повреждения

Особенности эксплуатации: Датчик критичен к загрязнению и влаге – избегайте попадания масла в трамблер. Контактные группы требуют периодической очистки от окислов. При замене используйте только датчики с идентичной шторкой ротора (количество прорезей).

Важно: После установки нового датчика проверьте момент зажигания стробоскопом. Неисправности датчика Холла часто имитируют поломку катушки или коммутатора – выполняйте комплексную диагностику системы.

Чистка и регулировка контактов прерывателя

Состояние контактов прерывателя напрямую влияет на стабильность искрообразования и работу двигателя. Обгоревшие, загрязненные или неправильно отрегулированные контакты вызывают перебои зажигания, снижение мощности и повышенный расход топлива.

Регулярная проверка и обслуживание контактной группы необходимы для поддержания оптимальных характеристик системы зажигания. Процедура включает визуальный осмотр, механическую очистку поверхностей и точную установку требуемого зазора между контактами.

Порядок выполнения работ

Выполняйте операции в следующей последовательности:

1. Снимите крышку распределителя зажигания.
2. Проверните коленвал ключом до максимального расхождения контактов.
3. Осмотрите поверхности контактов. При наличии нагара, выступов или глубокого эрозионного кратера (более 0.5 мм) необходима замена группы.
4. Очистите контакты от нагара тонким надфилем или специальной алмазной пластиной. Плоскогубцами не использовать!
5. Протрите контактные поверхности ветошью, смоченной в бензине или спирте.
6. Ослабьте винт крепления неподвижного контакта.
7. Вставьте щуп требуемой толщины (0.35–0.45 мм) между контактами.
8. Перемещая пластину неподвижного контакта, установите зазор, обеспечивающий легкое движение щупа с небольшим усилием.
9. Надежно затяните фиксирующий винт, контролируя неизменность зазора.
10. Смажьте валик кулачка каплей моторного масла через фитильный масленок на корпусе прерывателя.

Критические требования к зазору:

Параметр	Значение
Номинальный зазор	0.35–0.45 мм
Допустимое отклонение	±0.05 мм
Неравномерность зазора на разных кулачках	не более 0.05 мм

После регулировки проверьте угол замкнутого состояния контактов (УЗСК) стробоскопом или тестером. Корректное значение для ВАЗ 2106 составляет 55°±3°. Несоответствие УЗСК указывает на износ кулачковой шайбы или подшипника валика.

Пробитые свечи: причины и способы устранения

Пробой свечи зажигания – критическая неисправность, проявляющаяся в нарушении искрообразования из-за повреждения изолятора центрального электрода или корпуса. Основным признаком служит "троение" двигателя, рывки при разгоне и повышенный расход топлива. Визуально пробой определяется по характерной темной дорожке (углеродному следу) на изоляторе от центрального электрода к металлическому корпусу.

Эксплуатация автомобиля с пробитыми свечами приводит к калильному зажиганию, разрушению катализатора и ускоренному износу цилиндропоршневой группы. Требует немедленной диагностики и устранения для восстановления стабильной работы силового агрегата.

Основные причины пробоя

• Естественный износ: Истончение электродов и микротрещины в керамике после 30-50 тыс. км пробега
• Неправильный зазор: Превышение допустимого расстояния между электродами (более 0.9 мм)
• Бракованные/контрафактные свечи: Нарушение технологии производства
• Перегрев: Эксплуатация на бедной топливной смеси или при детонации
• Повреждение при установке: Механический удар при закручивании
• Пробой высоковольтных проводов: Повышенное сопротивление в цепи
• Неисправность катушки зажигания: Скачки напряжения свыше 30 кВ

Способы устранения

1. Замена свечного комплекта: Обязательна при наличии трещин или устойчивых углеродных дорожек
2. Проверка высоковольтных проводов: Замер сопротивления (норма: 3-10 кОм), замена при нарушении значений
3. Диагностика катушки зажигания: Тест на искрообразование, замена при выявлении пробоя
4. Регулировка зазора: Корректировка до 0.7-0.8 мм щупом для новых свечей
5. Чистка контактов: Удаление окислов с колпачков и клемм
6. Герметизация трамблера: Замена сальника вала при попадании влаги

Профилактические меры

Мероприятие	Периодичность	Эффект
Визуальный осмотр свечей	Каждые 10 000 км	Раннее выявление нагара и трещин
Замер сопротивления ВВ-проводов	Каждые 20 000 км	Предотвращение утечки тока
Чистка контактов распределителя	Каждые 15 000 км	Стабильное напряжение в цепи
Применение термопасты под катушкой	При замене катушки	Снижение тепловой нагрузки

Важно: Установку новых свечей производить с динамометрическим ключом (момент затяжки 30-40 Н·м). Использовать только оригинальные комплектующие А17ДВРМ или современные аналоги NGK BPR6ES. После замены проверить отсутствие перепутывания проводов по порядку работы цилиндров (1-3-4-2).

Дефекты высоковольтных проводов и их замена

Основные дефекты высоковольтных проводов включают: нарушение изоляции (трещины, потертости), приводящее к пробоям тока; обрыв токопроводящей жилы из-за перелома или коррозии; окисление контактов в наконечниках; критическое увеличение сопротивления из-за старения графитового наполнителя. Эти повреждения возникают под воздействием высоких температур, вибраций, агрессивных реагентов и естественного износа.

Неисправности проводов вызывают утечку тока, что проявляется пропусками зажигания ("троением" двигателя), затрудненным запуском, снижением мощности и ростом расхода топлива. Особенно выражены симптомы при повышенной влажности, когда влага создает дополнительные пути для пробоев. Длительная эксплуатация с поврежденными проводами приводит к выходу из строя катушки зажигания и катализатора.

Типичные признаки неисправности:

• Видимое искрение на изоляции в темное время суток
• Характерные треск или щелчки в радиоприемнике
• Ошибки датчика положения коленвала из-за помех
• Нагар на свечных электродах из-за неполного сгорания смеси

Порядок замены проводов

Для замены потребуется комплект проводов ВАЗ 2106 с маркировкой длины: 1 цилиндр (52 см), 2 (59 см), 3 (42 см), 4 (35 см). Обязательно сверьтесь со схемой подключения трамблера перед демонтажем.

1. Заглушите двигатель, снимите минусовую клемму АКБ
2. Сфотографируйте или зарисуйте расположение проводов на крышке трамблера
3. Последовательно снимайте провода, вытягивая только за колпачок (не за сам провод)
4. Очистите контакты на свечах и катушке зажигания от окислов
5. Установите новые провода в порядке 1-3-4-2 (против часовой стрелки на трамблере)
6. Убедитесь в плотной посадке колпачков и отсутствии перегибов жил
7. Закрепите провода в штатных пластиковых держателях

После установки проверьте сопротивление проводов мультиметром (норма: 3.5-10 кОм). Запустите двигатель, убедитесь в отсутствии плавающих оборотов и равномерной работе на всех режимах.

Особенности эксплуатации в зимний период

Эксплуатация ВАЗ 2106 в условиях низких температур предъявляет повышенные требования к состоянию системы зажигания. Загустевшее моторное масло, сниженная емкость аккумулятора и обледенение элементов усложняют запуск двигателя, делая стабильную искрообразующую способность критически важной.

Мороз провоцирует увеличение зазоров в высоковольтных соединениях из-за сжатия материалов, а влажность и реагенты ускоряют коррозию контактов. Требуется тщательный контроль и адаптация компонентов для предотвращения утечек тока и потерь энергии.

Ключевые аспекты зимней эксплуатации

• Аккумуляторная батарея: Контроль плотности электролита (1.27-1.29 г/см³), очистка клемм от окислов, обязательное использование утепляющего чехла.
• Свечи зажигания: Применение "горячих" свечей с меньшим калильным числом (А17ДВР, АУ17ДВР), сокращение межконтрольного интервала до 5 000 км.
• Высоковольтные провода: Визуальная проверка на микротрещины, обработка колпачков и катушки зажигания водоотталкивающей смазкой.
• Установка зажигания: Корректировка угла опережения на 2-3° в сторону "раннего" зажигания для компенсации замедленного горения смеси.

Параметр	Летний режим	Зимние требования
Зазор свечи	0.7-0.8 мм	0.6-0.7 мм
Напряжение АКБ	12.6 В	Не ниже 12.9 В перед запуском
Момент зажигания	1° до ВМТ	3-4° до ВМТ

1. Обязательная очистка крышки трамблера и катушки от снега/наледи перед запуском.
2. Прогрев двигателя исключительно на ходу – работа на холостых дольше 3 минут приводит к обледенению электродов свечей.
3. Использование только зимних сортов топлива (бензин с повышенным давлением паров).

При частых неудачных попытках запуска (более 10 секунд вращения стартера) необходим 2-минутный перерыв для восстановления АКБ. Отказ от "прикуривания" от работающего автомобиля во избежание скачков напряжения, повреждающих катушку и коммутатор.

Влияние качества топлива на работу системы зажигания ВАЗ 2106

Качество топлива напрямую определяет стабильность искрообразования и полноту сгорания смеси. Низкое октановое число (ниже АИ-92) вызывает детонацию, разрушающую поршневую группу и нарушающую синхронизацию искрообразования. Содержание смол и примесей в некондиционном бензине провоцирует нагар на свечах зажигания и контактах трамблера, что ведет к пропускам воспламенения и перебоям в работе двигателя.

Вода и механические частицы в горючем нарушают проводимость электрических цепей системы зажигания. Окислы металлов из некачественного топлива оседают на контактах прерывателя, увеличивая сопротивление и вызывая перегрев катушки зажигания. Сера и кислотные соединения ускоряют коррозию элементов трамблера и высоковольтных проводов.

Ключевые последствия использования некондиционного топлива

• Свечи зажигания: Заливание электродов, образование сажевого нагара, сокращение ресурса
• Трамблер: Загрязнение контактов, эрозия бегунка, износ подшипника вала
• Катушка зажигания: Перегрузка и пробой изоляции из-за повышенного напряжения
• Карбюратор: Засорение жиклеров, нарушение соотношения топливовоздушной смеси

Параметр топлива	Воздействие на систему
Октановое число < 92	Детонация, калильное зажигание, разрушение изоляторов свечей
Высокое содержание смол	Образование лаковых отложений на контактах прерывателя
Присутствие воды	Коррозия клемм, короткое замыкание в крышке трамблера
Механические примеси	Абразивный износ цилиндров, задиры поршневых колец

Для стабильной работы требуется обязательное применение топлива с октановым числом не ниже АИ-92 и регулярная замена топливного фильтра. Игнорирование этих требований приводит к сокращению межсервисного интервала: чистку карбюратора и регулировку зазора контактов трамблера необходимо проводить в 2-3 раза чаще.

Список источников

Для подготовки статьи использовались специализированные технические материалы, официальные руководства и экспертные публикации, посвящённые устройству и обслуживанию классических моделей ВАЗ. Акцент сделан на документацию производителя и проверенные практические пособия по ремонту.

Дополнительно привлекались ресурсы с детальным анализом эксплуатационных характеристик контактной и бесконтактной систем зажигания, а также профильные обсуждения на технических форумах для уточнения особенностей настройки.

• Официальное руководство по ремонту ВАЗ 2106 (АвтоВАЗ)
• Книга «Системы зажигания отечественных автомобилей» (И.С. Левин)
• Технический справочник «Устройство и обслуживание ВАЗ 2101–2107» (издательство «За рулём»)
• Методическое пособие «Диагностика и регулировка зажигания» (НТЦ «Автоэксперт»)
• Статьи из журнала «Авторемонт»: цикл публикаций о модернизации систем зажигания
• Архивные чертежи и спецификации компонентов зажигания (заводская документация ВАЗ)
• Материалы технического форума «Клуб любителей классических Жигулей» (раздел «Электрооборудование»)

Видео: Жуков и Исаев: легендарный Т-34 - история главного танка Великой Отечественной


• Менять шины по размеру - всегда ли это безопасно?

• Синтетика или полусинтетика - какое масло выбрать?

• Тиристорное зарядное устройство - схема и принцип работы
