Сломалась крестовина УАЗ - как быть?

Статья обновлена: 18.08.2025

Крестовина карданного вала – скромный, но критически важный узел в трансмиссии любого УАЗа.

Когда она выходит из строя, последствия могут быть внезапными и серьезными: от назойливой вибрации до полной потери хода.

Знание типичных признаков износа крестовин и методов их оперативной замены – ключ к предотвращению дорогостоящего ремонта и сохранению проходимости вашего внедорожника.

Что такое крестовина кардана и зачем она нужна

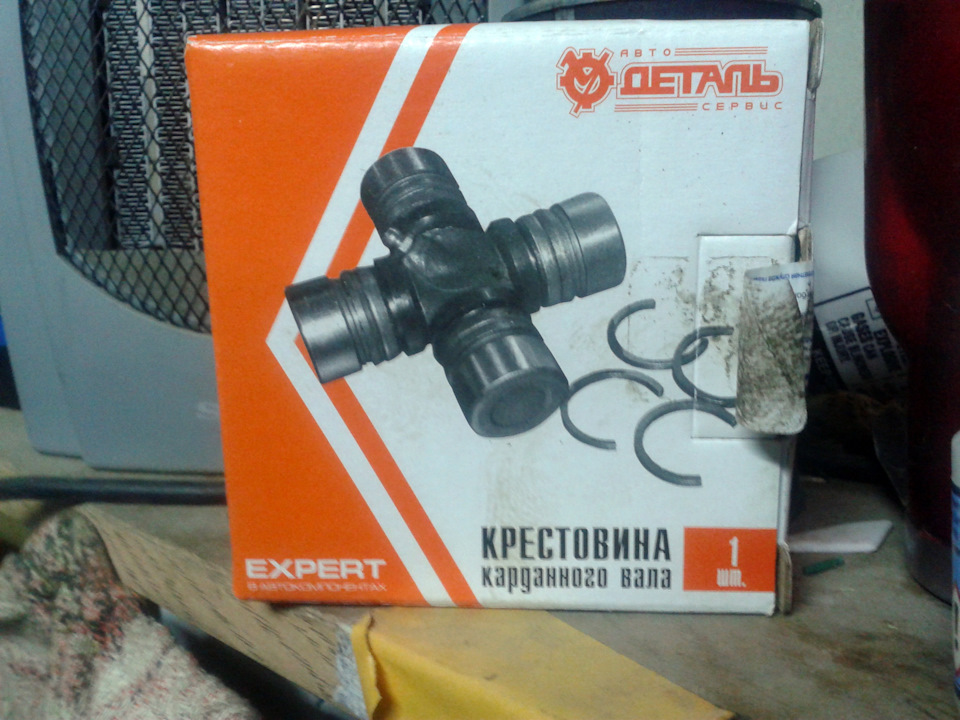

Крестовина кардана – это ключевой элемент карданного вала, представляющий собой подшипниковый узел в форме креста. Она соединяет вилки карданного вала и обеспечивает их подвижное сочленение. Без крестовины передача крутящего момента между несоосными валами (например, от коробки передач к редуктору заднего моста) была бы невозможна из-за изменения углов и расстояний при работе подвески.

Принцип работы основан на шарнирном соединении: крестовина вращается в игольчатых подшипниках, установленных в проушинах вилок. Это позволяет валу свободно изменять угол наклона (до 15–20° у стандартных моделей УАЗ) и компенсировать колебания длины при движении. Простота конструкции обеспечивает высокую надежность при значительных нагрузках.

Основные функции крестовины

• Передача крутящего момента между валами под переменным углом без потерь мощности.
• Компенсация смещений осей из-за работы подвески или деформации кузова.
• Сглаживание вибраций и ударов от трансмиссии на кузов.
• Обеспечение плавности хода при изменении положения мостов внедорожника.

Характеристика	Значение для УАЗ
Типичный ресурс	60–120 тыс. км (зависит от условий эксплуатации)
Количество в кардане	2–3 шт. (передний/промежуточный/задний валы)
Критичный износ	Люфт > 0,5 мм или заклинивание подшипников

Важно: Неисправная крестовина вызывает стуки при трогании, вибрации на скорости и может привести к разрушению карданного вала. Регулярная проверка люфта и смазки игольчатых подшипников – обязательная процедура для внедорожников УАЗ.

Основные симптомы износа крестовин на УАЗ

Вибрация кузова и рулевого колеса при разгоне или на скоростях 60-80 км/ч – первый тревожный сигнал. Интенсивность вибрации усиливается при повышении скорости и может ощущаться даже на сиденьях.

Характерные металлические стуки под днищем при старте с места, переключении передач или резком сбросе газа. Звуки проявляются как отчётливые удары в районе карданного вала при изменении нагрузки.

Дополнительные признаки неисправности

• Люфт в соединениях: при ручной проверке на подъёмнике наблюдается заметный люфт при попытке поворота карданного вала в крестовинах.
• Скрип или писк во время движения по неровностям или при маневрировании, вызванный недостатком смазки в подшипниках игольчатого типа.
• Рывки при разгоне из-за заклинивания шарниров, приводящие к неравномерной передаче крутящего момента.
• Утечка смазки: следы засохшей или свежей смазки на карданном вале и окружающих элементах.

Стук при трогании: первый тревожный звоночек

Стук в передней части автомобиля УАЗ при старте с места – распространённая проблема, указывающая на люфт в трансмиссии или подвеске. Этот звук обычно проявляется в момент переключения с нейтрали на передачу или при резком сбросе газа после разгона. Игнорирование симптома ведёт к прогрессирующим повреждениям и дорогостоящему ремонту.

Наиболее вероятный источник стука – износ карданных валов или крестовины. При трогании крутящий момент резко передаётся от коробки к мостам, и люфт в шарнирах вызывает характерный металлический удар. Реже проблема кроется в рессорах, реактивных тягах или подушках двигателя.

Диагностика и решение

Для локализации проблемы выполните проверку:

1. Визуальный осмотр крестовин: качайте кардан вручную – люфт или заедание в шарнирах подтверждает износ.
2. Контроль зазоров: проверьте свободный ход фланцев редуктора и КПП при включённой передаче.
3. Проверка крепежей: затяните гайки реактивных тяг и рессорных пальцев.

Причина	Признак	Решение
Износ крестовины	Люфт кардана, следы ржавой смазки	Замена крестовины с запрессовкой
Деформация кардана	Вибрация на скорости, биение	Балансировка или замена вала
Ослабление тяг/гаек	Стук при переключении передач	Регулировка и протяжка крепежей

Важно: при замене крестовин используйте только качественные запчасти с термообработкой. Установка дешёвых аналогов приводит к повторному стуку через 5-7 тыс. км. После ремонта проверьте отсутствие вибраций на всех скоростях.

Вибрация руля на скорости 60-80 км/ч

Вибрация руля в диапазоне 60-80 км/ч часто возникает из-за дисбаланса вращающихся деталей или износа компонентов подвески. Эта проблема проявляется ощутимым дрожанием рулевого колеса, которое может усиливаться при разгоне и пропадать на других скоростях.

Игнорирование вибрации приводит к ускоренному износу шин, элементов рулевого управления и подвески. Для точной диагностики рекомендуется последовательная проверка ключевых узлов.

Основные причины и методы устранения

Причина	Способ устранения
Дисбаланс колёс	Балансировка на стенде с очисткой дисков от грязи. Проверка геометрии дисков.
Деформация диска/покрышки	Замена повреждённого диска или шины. Проверка бокового биения.
Износ рулевых наконечников/тяг	Замена деталей с последующей регулировкой развала-схождения.
Люфт ступичного подшипника	Регулировка затяжки или замена подшипника.
Износ шаровых опор	Диагностика на подъёмнике, замена неисправных элементов.
Кривые тормозные диски	Проточка или замена дисков.

Дополнительные проверки:

• Контроль давления в шинах (разница >0.2 атм вызывает дисбаланс)
• Осмотр пыльников ШРУСов на целостность
• Проверка состояния сайлентблоков рычагов

При сохранении вибрации после базовых мер необходима комплексная диагностика подвески на вибростенде. Особое внимание уделите креплению двигателя и КПП – изношенные подушки усиливают резонанс на указанных скоростях.

Щелчки при переключении передач

Щелчки при переключении передач на УАЗ часто указывают на проблемы с карданной передачей или трансмиссией. Звук обычно проявляется при выжиме сцепления или попытке включить скорость, сопровождаясь вибрацией на рычаге КПП. Важно оперативно диагностировать источник, чтобы избежать критических поломок.

Игнорирование симптомов приводит к ускоренному износу узлов. Наиболее частые причины связаны с крестовинами кардана, шарнирами или люфтами в трансмиссии. Рекомендуется проверять компоненты в порядке возрастания сложности ремонта.

Распространённые причины и решения

Основные источники щелчков:

• Износ крестовин кардана: Люфт в подшипниках крестовины вызывает характерные щелчки при нагрузке. Решение: Замена крестовины с обязательной балансировкой вала.
• Деформация/люфт вилки карданного вала: Трещины или искривление вилки провоцируют удары. Решение: Замена вилки и проверка соосности узлов.
• Износ шлицевого соединения: Зазор в шлицах кардана или вала раздатки. Решение: Замена изношенной пары "вал-ступица".

Дополнительные проверки:

1. Контроль момента затяжки болтов фланцев редуктора и КПП (ослабление вызывает стук).
2. Диагностика подвесного подшипника: биение или заклинивание дают металлический скрежет.
3. Проверка люфтов в ШРУСах передних мостов (для полноприводных модификаций).

Симптом	Вероятная причина	Срочность ремонта
Щелчки при старте движения	Разрушение игольчатых подшипников крестовины	Критично (риск заклинивания вала)
Стук только на задней передаче	Износ шлицев вторичного вала КПП	Высокая (возможность повреждения шестерён)
Вибрация + щелчки	Дисбаланс карданного вала после замены крестовин	Средняя (требует балансировки на СТО)

Важно: После замены крестовин обязательно проверьте уровень масла в редукторах мостов и раздатке – недостаток смазки ускоряет износ шлицевых соединений. Для временного подавления скрипов в шлицах используйте консистентную смазку с дисульфидом молибдена, но это не заменяет ремонта.

Люфт в карданном вале: визуальная диагностика

Проверка люфта карданного вала на УАЗе начинается с надежной фиксации автомобиля: установите его на эстакаду, подъемник или смотровую яму, затяните ручной тормоз и подложите противооткатные башмаки под колеса. Переведите коробку передач в нейтральное положение для свободного вращения валов.

Основной метод – визуальный и тактильный контроль соединений. Вам потребуется фонарь для подсветки узлов и монтировка (или большой ломик) для создания контролируемого усилия. Внимательно осмотрите кардан на предмет видимых повреждений, трещин или следов масла, указывающих на износ сальников.

Точки проверки и признаки неисправности

Сфокусируйтесь на трех критичных зонах:

1. Крестовины (шарниры):
   • Зафиксируйте один фланец вила (например, со стороны редуктора) рукой или монтировкой.
   • Резко поворачивайте второй фланец (со стороны КПП или раздатки) в противоположные стороны (на скручивание).
   • Люфт, ощутимый щелчок или видимое перемещение игл в шарнире – явный признак износа крестовины.
2. Шлицевое соединение:
   • Возьмитесь за карданный вал возле скользящей вилки (часто ближе к раздатке/КПП).
   • Резко дергайте вал вверх-вниз и вперед-назад (перпендикулярно оси вращения).
   • Заметный продольный или радиальный ход скользящей вилки на шлицах свидетельствует об их выработке.
3. Подвесной подшипник:
   • Найдите центральную опору вала (подшипник в кронштейне).
   • Попытайтесь раскачать вал в этом месте рукой или монтировкой вверх-вниз и в стороны.
   • Люфт, стук, заедание при вращении вала рукой или разрушение резиновой муфты крепления – симптомы неисправности подшипника.

Дополнительные индикаторы: Прислушайтесь к характерным звукам при движении – гул, вибрация на определенных скоростях, металлический стук при трогании/переключении передач часто сопровождают люфт. Помните: визуальная диагностика выявляет явные проблемы, но скрытый износ крестовин под нагрузкой может потребовать снятия вала.

Неочевидная причина – закисание игольчатых подшипников

Закисание игольчатых подшипников крестовины карданного вала проявляется постепенным заклиниванием роликов в обойме из-за коррозии и затвердевания смазки. Симптомы часто маскируются под другие неисправности: вибрация на определенных скоростях, металлический цокот при трогании, рывки при переключении передач. Диагностика усложняется тем, что внешне узел может не иметь люфтов, характерных для изношенных крестовин.

Основная причина – проникновение влаги через поврежденные пыльники или некачественную смазку. Агрессивная эксплуатация УАЗ (грязь, броды, перепады температур) ускоряет процесс. Окисленная смазка превращается в абразивную пасту, которая блокирует иглы, увеличивает трение и вызывает локальный перегрев. Результат – деформация роликов и обойм, ведущая к разрушению подшипника.

Тактика устранения и профилактики

1. Принудительная разборка: демонтируйте карданный вал, выпрессуйте крестовину. Закисшие подшипники часто требуют механического разрушения стаканов – не пытайтесь сохранить их.
2. Тщательная очистка посадочных мест: удалите остатки старой смазки и коррозию в вилках кардана металлической щеткой и растворителем. Контролируйте отсутствие задиров.
3. Использование специализированных материалов:
   • Смазка: только тугоплавкие составы для карданных шарниров (типа ШРБ-4). Литиевые аналоги недопустимы.
   • Пыльники: устанавливайте оригинальные или армированные аналоги с двойной губой.
4. Правильная запрессовка: при монтаже новых подшипников равномерно надавливайте на наружные обоймы. Перекос провоцирует мгновенное заклинивание.

Обязательная проверка состояния пыльников каждые 5 тыс. км пробега. При езде по грязи или воде мойте кардан теплой водой под давлением сразу после преодоления препятствия. Смазку обновляйте каждые 15 тыс. км, используя шприц для принудительного вытеснения старого состава через контрольные клапаны.

Вытекание смазки из пыльников

Вытекание смазки из пыльников шарниров равных угловых скоростей (ШРУСов) – тревожный признак, указывающий на нарушение герметичности узла. Пыльники защищают шарниры от абразивных частиц и удерживают внутри густую консистентную смазку, критически важную для работы механизма.

Потеря смазочного материала приводит к ускоренному износу шарниров из-за сухого трения и попадания грязи. Если вовремя не устранить проблему, это гарантированно вызовет разрушение ШРУСа, сопровождаемое характерным хрустом при поворотах и ускорении.

Причины и способы устранения

Основные причины вытекания смазки:

• Механическое повреждение пыльника: Трещины или разрывы от ударов камнями, льдом, старение резины.
• Ненадежная фиксация хомутов: Ослабление, срыв или коррозия крепежных хомутов.
• Деформация посадочных мест: Перекосы при установке, повреждение канавок на валу или ступице.
• Избыток смазки: Переполнение при обслуживании создает избыточное давление.

Действия при обнаружении вытекания:

1. Тщательная очистка узла: Удалите грязь ветошью и щеткой для точной диагностики источника течи.
2. Визуальный осмотр: Проверьте целостность резины пыльника по всей поверхности, уделяя внимание складкам. Осмотрите состояние хомутов (ленточных или проволочных).
3. Оценка смазки: Если смазка внутри загрязнена (присутствует металлическая стружка, песок), шарнир уже поврежден.

Варианты ремонта:

Ситуация	Рекомендуемое решение
Незначительный надрыв, свежее повреждение	Временная герметизация спец.ремкомплектом (чистый пыльник + термостойкий клей)
Поврежденный хомут, целый пыльник	Замена хомутов на новые винтовые (усиленные), тщательная обтяжка
Разрыв, трещины, "дубление" резины	Обязательная замена пыльника в сборе со смазкой и хомутами. Промывка шарнира при сильном загрязнении.
Течь через уплотнение у вала/ступицы	Проверка посадочных канавок, замена пыльника. При деформации вала – замена детали.

Важно: При замене пыльника используйте только рекомендованную смазку для ШРУСов (обычно с дисульфидом молибдена) и заполняйте полость строго по инструкции (~80-120г). Применение универсальных смазок или недостаточный объем ускоряют износ.

Коррозия вилок карданного вала: скрытая угроза для старых УАЗов

Крестовины карданного вала УАЗ крепятся в проушинах вилок (фланцев), которые особенно уязвимы к коррозии на автомобилях с большим пробегом или длительным сроком службы. Соль, грязь и влага агрессивно воздействуют на металл, постепенно разъедая посадочные места под игольчатые подшипники крестовин. Это приводит к нарушению геометрии отверстий и потере плотной посадки крестовины.

Проблема часто развивается незаметно: ржавчина "съедает" металл изнутри посадочных отверстий вилки, скрытно увеличивая зазор. Водитель ощущает усиливающиеся вибрации на кузове при разгоне, слышит характерные металлические стуки в районе кардана при переключении передач или смене режима движения (газ/тормоз), может появиться люфт вала при ручной проверке. Игнорирование этих симптомов чревато разрушением крестовины и обрывом кардана.

Как бороться с коррозией вилок

1. Регулярная очистка и антикоррозийная обработка:
   • Тщательно мойте карданный вал и вилки от грязи после эксплуатации в сложных условиях.
   • Обрабатывайте вилки и шлицевое соединение специализированными антикоррозийными составами (типа "Литол-24", "ШРУС-4" или аналоги). Избегайте обычной солидол!
2. Замена вилок при критической коррозии:
   • При обнаружении глубоких раковин, "язв" ржавчины или овализации посадочных отверстий под крестовину – вилки подлежат обязательной замене.
   • Попытки установить новую крестовину в разъеденные коррозией отверстия приведут к ее мгновенному разрушению и не устранят вибрацию.
3. Качественные запчасти и правильный монтаж:
   • Используйте только новые вилки (фланцы) проверенных производителей.
   • При замене вилок обязательна балансировка всего карданного вала в сборе.
   • Следите за правильной запрессовкой крестовин и установкой стопорных колец.

Коррозия вилок – не приговор "возрастному" УАЗу, но требует немедленной реакции при обнаружении. Регулярный осмотр состояния посадочных мест крестовин, своевременная забота о чистоте и защите, а также использование качественных деталей при ремонте гарантируют долгую и надежную работу карданной передачи даже на старых автомобилях.

Разрушение стопорных колец крестовины

Стопорные кольца фиксируют игольчатые подшипники крестовины карданного вала в проушинах шарнира. Их разрушение или деформация приводят к критическому люфту: игольчатые подшипники смещаются, а сама крестовина теряет соосность. Это провоцирует ударные нагрузки и вибрацию, передающуюся на кузов, рулевую колонку и раздаточную коробку.

Основной причиной выхода из строя стопорных колец является усталость металла при постоянных перегрузках (езда по бездорожью, резкие старты) или коррозия из-за попадания грязи и влаги через поврежденные пыльники. Некачественные запчасти и ошибки при запрессовке (перекос, применение ударных инструментов) также ослабляют кольца.

Признаки проблемы:

• Характерный металлический стук при переключении передачи или изменении тяги
• Вибрация кардана на определенных скоростях
• Подтекание смазки из шарнира из-за смещения сальников

Алгоритм замены:

1. Демонтируйте карданный вал, зафиксировав взаимное положение фланцев
2. Снимите стопорные кольца спецклещами, избегая деформации
3. Выпрессуйте крестовину съемником, сохраняя игольчатые подшипники
4. Очистите посадочные места от задиров и ржавчины
5. Установите новую крестовину с заводской смазкой, запрессовывая её равномерно
6. Зафиксируйте подшипники оригинальными стопорными кольцами до щелчка

Профилактика: Регулярно проверяйте целостность пыльников крестовин и отсутствие люфта при ТО. Используйте только кольца с термообработкой (HRC 45-50). При установке избегайте перекоса и ударов по телу крестовины.

Перекос кардана после бездорожья

Интенсивная эксплуатация УАЗа на пересеченной местности часто провоцирует перекос карданного вала из-за чрезмерных нагрузок на трансмиссию. Ударные воздействия при преодолении ям, бугров или глубокой грязи способны сместить крестовины, деформировать фланцы или вызвать дисбаланс самого вала.

Основными признаками проблемы становятся сильная вибрация кузова на скорости (особенно при разгоне), характерный стук или скрежет под днищем, а также повышенный шум в районе карданного сочленения. Игнорирование симптомов ведет к ускоренному износу раздаточной коробки, редуктора моста и подвесного подшипника.

Диагностика и устранение

Для выявления точной причины перекоса выполните следующие действия:

1. Зафиксируйте автомобиль на эстакаде или подъемнике, обеспечив свободный доступ к кардану.
2. Вручную прокрутите вал, проверяя люфт в крестовинах: движение в вертикальной/горизонтальной плоскости более 0.5 мм указывает на неисправность.
3. Осмотрите фланцы раздатки и редуктора: трещины, сколы или неравномерный зазор требуют замены детали.
4. Проверьте состояние подвесного подшипника: радиальное биение или заклинивание свидетельствуют о его разрушении.

Симптом	Вероятная причина	Решение
Вибрация на 40-70 км/ч	Дисбаланс кардана	Балансировка на СТО
Резкий стук при трогании	Разрушенная крестовина	Замена крестовины с выпрессовкой
Постоянный гул	Деформация вала	Правка или замена кардана

При замене крестовин используйте только оригинальные запчасти – дешевые аналоги быстро выходят из строя. После ремонта обязательна проверка углов работы карданной передачи и балансировки на специальном стенде. Для профилактики избегайте резких стартов с пробуксовкой и минимизируйте ударные нагрузки на бездорожье.

Эффект "закусывания" при резких поворотах

Эффект "закусывания" проявляется как серия резких, отрывистых рывков или вибраций, передающихся на кузов и рулевое колесо автомобиля УАЗ при выполнении крутых поворотов на небольшой скорости, особенно с вывернутыми до упора колесами. Это ощущение похоже на то, что что-то внутри моста цепляется или заклинивает на мгновение, а затем резко освобождается.

Данное явление напрямую связано с работой карданных шарниров (крестовин) в приводе передних колес. При максимальных углах поворота шаровые опоры и ШРУСы работают на пределе своих конструктивных возможностей, а изношенные или поврежденные крестовины не могут обеспечить плавную передачу крутящего момента в таких экстремальных положениях.

Основные причины "закусывания"

Возникновение эффекта "закусывания" на УАЗе чаще всего сигнализирует о проблемах в приводе передних колес:

• Критический износ крестовин карданных шарниров: Основная причина. Изношенные игольчатые подшипники крестовин, отсутствие смазки, выработка по посадочным местам в вилках приводят к заклиниванию шарнира при больших углах излома.
• Люфты в сопряженных узлах: Чрезмерный люфт в шлицевом соединении карданного вала, износ шарниров рулевых тяг или шаровых опор усугубляют проблему, создавая дополнительные точки нестабильности.
• Деформация карданного вала или его вилок: Даже незначительный изгиб вала или повреждение (скручивание) вилок шарнира нарушает соосность и работу крестовины под нагрузкой.
• Неправильная затяжка или повреждение стопорных элементов: Ослабленные или срезанные стопорные кольца подшипников крестовин, неправильно затянутые гайки фланцев.

Диагностика и устранение

Для выявления и решения проблемы "закусывания" необходимы следующие действия:

1. Визуальный осмотр и проверка люфтов: Поднять автомобиль, вывесить передние колеса. Проверить карданные валы передних мостов на предмет видимой деформации, потеков смазки. Вручную попытаться пошатать вал в разных плоскостях – ощутимый люфт в крестовинах или шлицах явный признак износа.
2. Проверка под нагрузкой: Запустить двигатель, включить пониженную передачу и полный привод (если есть). Медленно вывернуть руль до упора в одну, затем в другую сторону, наблюдая за работой карданных валов и слушая. Характерные щелчки, хруст и рывки вала подтвердят неисправность крестовин.
3. Замена крестовин: Если диагностирован износ крестовин – необходима их замена. Важно менять крестовины парно на одном валу. Тщательно очистить посадочные места в вилках, использовать качественные крестовины и новую смазку. Правильно установить стопорные кольца.
4. Проверка и замена смежных компонентов: Обязательно проверить состояние шлицевого соединения кардана, при наличии выработки или люфта – заменить вал в сборе или шлицевое соединение. Проверить затяжку всех крепежных гаек фланцев.

Симптом	Возможная причина	Действие
Рывки/вибрация только при повороте руля до упора	Износ крестовин карданных шарниров переднего привода	Диагностика, замена крестовин
Рывки + громкий металлический хруст/щелчки	Сильный износ или разрушение крестовины, отсутствие смазки	Немедленная замена крестовин, осмотр вала
Вибрация на прямых + рывки в поворотах	Комплекс проблем: дисбаланс/деформация вала + износ крестовин	Замена крестовин, проверка/балансировка/замена вала
Люфт при ручной проверке кардана	Износ крестовин или шлицевого соединения	Уточнение источника люфта, замена крестовин или вала

Игнорирование эффекта "закусывания" приводит к ускоренному разрушению карданного вала, вилок, трансмиссии и даже к обрыву вала в движении, что создает аварийную ситуацию. Своевременная диагностика и замена изношенных крестовин – ключ к безопасной и комфортной эксплуатации УАЗа.

Диагностика без снятия: метод раскачки

Суть метода заключается в ручной проверке люфтов крестовины карданного вала без демонтажа узла. Для этого требуется доступ к кардану со стороны днища автомобиля и приложение переменных усилий в разных плоскостях.

Техника основана на принципе выявления аномальных зазоров в шарнире при механическом воздействии. Изношенная крестовина УАЗ проявляет характерные симптомы при раскачивании, которые невозможно обнаружить при визуальном осмотре.

Алгоритм проверки

1. Зафиксируйте автомобиль на подъемнике/яме, включив первую передачу и ручной тормоз
2. Очистите карданный вал и крестовины от грязи в зоне проверки
3. Возьмитесь за кардан двумя руками в 20-30 см от целевой крестовины
4. Резко проверните вал вокруг оси в обе стороны (угол 20-30°)
5. Приложите поперечное усилие: раскачивайте вал вверх-вниз и влево-вправо
6. Повторите действия для каждой крестовины на переднем и заднем кардане

Критерии оценки результатов:

• Исправное состояние: плавное сопротивление вращению без стуков
• Начальный износ: едва ощутимый люфт при резком повороте вала
• Критичный износ: выраженный стук, видимый зазор в шарнире
• Заклинивание: рывки или заедание при вращении

Симптом	Возможная неисправность
Щелчки при повороте	Выработка в подшипниках крестовины
Люфт в вертикальной плоскости	Разрушение игольчатых подшипников
Заклинивание в положении +45°	Деформация шипов крестовины

При диагностике УАЗ особое внимание уделяйте задней крестовине – она подвергается повышенным нагрузкам от раздаточной коробки. Ложные симптомы могут возникать при неполном выключении трансмиссии: всегда проверяйте нейтральное положение раздатки.

Проверка осевого смещения шарниров

Осевое смещение (люфт) в шарнирах крестовины – критичный параметр, напрямую влияющий на ресурс карданной передачи. Избыточный зазор приводит к ударным нагрузкам, вибрациям и ускоренному разрушению сопряженных узлов. Регулярный контроль этого показателя обязателен при ТО или появлении характерных симптомов.

Для диагностики потребуется: домкрат, подставки под раму, монтировка, фонарь. Автомобиль должен стоять на ровной площадке с затянутым ручным тормозом и противооткатными упорами под колесами. Поднимите задний мост, обеспечив свободное вращение кардана.

Порядок проверки

Ключевые этапы:

1. Очистите проверяемый шарнир от грязи и масляных потеков
2. Зафиксируйте одной рукой карданный вал
3. Второй рукой резко покачайте крестовину вдоль оси вала
4. Контролируйте зазор между вилкой и чашкой подшипника визуально или щупом
5. Повторите для всех четырех шарниров карданной передачи

Допустимый люфт	Статус	Действия
До 0,3 мм	Норма	Контроль при плановом ТО
0,3–0,5 мм	Критично	Подготовка к замене
Более 0,5 мм	Аварийно	Немедленная замена

Важно! При выявлении люфта параллельно проверьте состояние стопорных колец и посадку чашек подшипников. Ослабление запрессовки или деформация стопоров – частые причины смещения. При замене крестовин используйте динамометрический ключ для затяжки фланцевых болтов (момент 60–80 Н·м).

Инструменты для замены своими руками

Для самостоятельной замены крестовины карданного вала УАЗ потребуется базовый набор слесарных инструментов. Обязательно подготовьте домкрат и страховочные подставки («козлы») для безопасного доступа к кардану. Работать придется в стесненных условиях, поэтому проверьте исправность освещения.

Учитывайте высокое усилие запрессовки крестовин и возможную коррозию соединений. Рекомендуется иметь под рукой проникающую смазку (типа WD-40) и молоток. Избегайте дешевого инструмента – некачественные ключи часто ломаются при работе с прикипевшими гайками.

Основные инструменты

• Ключи и головки: Набор рожковых ключей (12, 13, 17, 19, 22 мм), трещоточный вороток, головки на 12, 13, 17, 19, 22 мм, удлинитель.
• Специнструмент: Съемник стопорных колец (острые узкогубцы или спецклещи), съемник для крестовин (универсальный или УАЗ-специфичный), мощная монтировка.
• Ударный инструмент: Молоток (500-800 г), деревянная или медная проставка (чтобы не повредить шлицы при выбивании кардана), зубило (на крайний случай).
• Вспомогательное: Проволочная щетка, ветошь, очиститель (бензин, уайт-спирит), перчатки, защитные очки.

Дополнительные материалы	Назначение
Новая крестовина (со стопорными кольцами!)	Обязательно проверьте комплектность
Смазка ШРУС-4 или Литол-24	Для заполнения игольчатых подшипников
Графитовая смазка	Обработка шлицев кардана перед сборкой
Проникающая жидкость (WD-40)	Обработка резьбовых соединений перед откручиванием

Важный этап: маркировка кардана перед снятием

Перед демонтажем карданного вала на УАЗ критически важно нанести метки взаимного расположения его компонентов. Игнорирование этого шага приводит к нарушению балансировки после обратной сборки, что вызывает вибрации, ускоренный износ крестовин и подшипников редуктора.

Используйте керн, краску или ударный инструмент для нанесения четких, устойчивых к загрязнениям отметок. Метки должны однозначно указывать правильную ориентацию фланцев, вилок и самого вала относительно друг друга и ответных элементов трансмиссии.

Ключевые точки для маркировки:

• Фланец редуктора/раздаточной коробки и ответный фланец кардана – нанесите риски на обеих деталях строго по одной линии.
• Вилки карданного шарнира – отметьте взаимное положение вилок крестовины относительно вала (особенно если вал разборный).
• Скользящая вилка (если есть) – зафиксируйте ее ориентацию относительно трубы вала.

Важно: При наличии заводских меток (краска, кернение) – дублируйте их, а не заменяйте. Если метки отсутствуют, создайте собственные перед ослаблением первых болтов. При многосекционном вале маркируйте каждое соединение отдельно.

Эвакуация стопорных колец без повреждений

Стопорные кольца фиксируют игольчатые подшипники крестовины в карданном шарнире УАЗ, их деформация или разрыв при демонтаже приводят к невозможности повторного использования и требуют замены комплектующих. Неаккуратное снятие провоцирует появление заусенцев или изменение геометрии, что нарушает посадку при сборке и снижает надежность узла.

Для сохранения целостности колец критично использовать специализированный инструмент – съемники с коническими насадками или раздвижные плоскогубцы с тонкими губками, исключающие перекос. Запрещено применять зубила, отвертки или пассатижи без профильных выемок: это гарантированно повредит металл.

Последовательность безопасного демонтажа

Выполните действия в строгом порядке:

1. Очистите зону вокруг кольца от грязи металлической щеткой, уделяя внимание пазам ступицы.
2. Зафиксируйте кардан в тисках с мягкими накладками, исключив смещение при работе.
3. Подберите съемник:
   • Для внешних колец – инструмент с крючками, охватывающими кольцо по диаметру
   • Для внутренних – раздвижные плоскогубцы с игольчатыми наконечниками
4. Равномерно сожмите усики кольца до выхода из канавки без перекоса. Контролируйте усилие – избыточное давление деформирует кольцо.
5. Извлекайте элемент строго вдоль оси вала, избегая контакта с краями посадочного места.

Важно: Если кольцо "прикипело", нанесите проникающую смазку (WD-40) на стык и выждите 10-15 минут перед повторной попыткой. Не применяйте ударные инструменты или нагрев – это нарушит термообработку металла.

Выбиваем крестовину молотком правильно

Перед началом работ убедитесь в наличии необходимых инструментов: молотка (предпочтительно с мягким бойком из меди или алюминия), монтажной лопатки, съёмника стопорных колец и чистой ветоши. Зафиксируйте карданный вал в тисках через мягкие прокладки, исключив деформацию трубы. Тщательно очистите зону вокруг крестовины от грязи.

Снимите стопорные кольца с обеих сторон чашек крестовины, используя специальные плоскогубцы или отвёртку. Осмотрите посадочные места на предмет забоин – при их обнаружении аккуратно обработайте надфилем. Подготовьте оправку из мягкого металла (диаметром чуть меньше чашки) для передачи ударного усилия.

Технология выбивания

1. Определите направление выпрессовки – чашки всегда выбиваются внутрь карданного вала.
2. Установите оправку на край чашки, удерживая её строго перпендикулярно оси вала.
3. Наносите короткие точные удары по центру оправки, чередуя стороны после 2-3 ударов для равномерного выхода.
4. После выхода первой чашки переверните вал и аналогично выбейте противоположную чашку.
5. Извлеките крестовину, очистите посадочные гнёзда от остатков смазки и загрязнений.

Избегайте перекосов оправки и ударов по телу крестовины – это ведёт к заклиниванию или разрушению подшипников. Если чашка не двигается после 5-6 ударов, прогрейте фланец горелкой до 100-120°C (не затрагивая игольчатые подшипники). При замене новой крестовины смажьте игольчатые подшипники Литолом-24 перед запрессовкой.

Ошибка	Последствие	Решение
Удары по шлицам вала	Деформация шлицевого соединения	Использовать защитные накладки
Перекос чашки при выбивании	Заклинивание в гнезде	Контролировать угол удара
Применение кувалды	Разрушение фланца	Использовать молоток до 1 кг

Ошибки при демонтаже, ведущие к деформации

Демонтаж крестовины карданного вала УАЗ требует особой аккуратности, так как вилки и посадочные места подшипников крайне чувствительны к механическим перегрузкам. Использование грубых методов или неподходящего инструмента неизбежно приводит к необратимым повреждениям геометрии деталей.

Наиболее критичными последствиями являются деформация ушек вилок кардана, искривление посадочных отверстий под игольчатые подшипники или нарушение соосности фланцев. Эти дефекты не только усложняют установку новой крестовины, но и провоцируют вибрации, ускоренный износ трансмиссии и полный выход узла из строя.

Типичные ошибки и их последствия

• Выбивание крестовины кувалдой без поддержки – деформация ушек вилок из-за ударной нагрузки. Требует замены всей вилки кардана.
• Перекос при выпрессовке съемником – задиры и эллипсность посадочных отверстий под подшипники. Приводит к люфту новой крестовины.
• Применение несоразмерного инструмента (например, слишком большого съемника) – смятие кромок отверстий вилок. Блокирует правильную посадку подшипников.
• Нагрев вилок горелкой для "облегчения" демонтажа – термическая деформация металла. Вызывает нарушение параллельности посадочных осей.
• Фиксация вала в тисках за фланец – искривление фланца или шлицевого соединения. Провоцирует биение карданного вала при вращении.

Чистка посадочных мест крестовины от грязи

Загрязнение посадочных отверстий под игольчатые подшипники крестовины – частая причина некорректной установки и ускоренного износа детали. Грязь, окалина или остатки старой смазки создают микронеровности, препятствуя плотной посадке подшипников в вилках кардана.

Это приводит к образованию люфтов, вибрациям на ходу и преждевременному разрушению игл подшипника. Особенно критично состояние посадочных зон при эксплуатации УАЗ в условиях бездорожья, где абразивные частицы активно проникают в узлы.

Технология очистки

После демонтажа старой крестовины выполните следующие шаги:

1. Механическая обработка:
   • Жёсткой капроновой или латунной щёткой удалите крупные загрязнения с наружных поверхностей вилок
   • Мелкой наждачной бумагой (P400-P600) аккуратно зачистите внутренние поверхности посадочных отверстий круговыми движениями
2. Промывка:
   • Залейте в отверстия аэрозольный очиститель карбюратора или уайт-спирит
   • Вытрите полости ветошью без ворса, повторяя до полного удаления чёрных следов
3. Контроль качества:
   • Проверьте гладкость поверхности пальцем – не должно ощущаться задиров или бугорков
   • Убедитесь в отсутствии ворсинок и пыли с помощью яркой подсветки

Инструмент	Назначение	Риски при игнорировании
Щётка с латунным ворсом	Безопасное удаление коррозии	Повреждение посадочной поверхности стальными щётками
Конусная развёртка 25-27мм	Калибровка отверстий	Перекос подшипников при установке
Промывочная жидкость	Обезжиривание	Неплотная посадка из-за масляной плёнки

Важно: запрещается использовать грубые абразивы или напильники – это нарушит геометрию отверстий. После очистки сразу установите новую крестовину, исключая контакт поверхностей с пылью.

Как распаковать новую крестовину без потерь игл

При распаковке новой крестовины УАЗ критически важно сохранить все игольчатые подшипники в неповреждённом состоянии, так как их потеря или деформация моментально выводит деталь из строя. Иглы фиксируются внутри чашек тонким слоем консервационной смазки и пластиковыми стопорными кольцами, которые легко повредить при неосторожном обращении.

Избегайте резких ударов по упаковке и не встряхивайте коробку перед вскрытием – вибрация может сместить иглы. Располагайте упаковку горизонтально на чистой ровной поверхности, исключая перекосы, чтобы чашки крестовины сохраняли своё исходное положение относительно оси.

Пошаговая процедура извлечения

1. Аккуратно разрежьте скотч по периметру коробки канцелярским ножом, не углубляя лезвие внутрь.
2. Снимите крышку упаковки, придерживая основание рукой для предотвращения смещения детали.
3. Поднимите крестовину за центральную часть, обхватив пальцами шлицы вилок, не касаясь чашек с иглами.
4. Проверьте целостность стопорных колец визуально: если кольца деформированы или отсутствуют, иглы могут выпасть при наклоне.

Опасное действие	Последствие	Альтернатива
Вытряхивание детали из коробки	Выпадение игл из сепараторов	Аккуратный подъём рукой
Хранение в вертикальном положении	Смещение смазки и ослабление фиксации	Горизонтальное размещение на мягкой ткани
Очистка ветошью до установки	Зацепление ткани за иглы	Промывка в керосине после монтажа

Важно: если крестовина поставляется в вакуумной плёнке – не прокалывайте её, а аккуратно надрежьте по контуру. При наличии транспортировочных пластиковых заглушек на чашках – снимите их только перед непосредственной установкой на кардан.

Смазка ШРУСа перед установкой: мифы и реальность

Многие автовладельцы считают смазку ШРУСа простой формальностью, руководствуясь устаревшими стереотипами или советами "гаражных экспертов". Распространены убеждения, что подойдет любая консистентная смазка, чем больше её забить – тем лучше, а сам процесс не требует особой аккуратности.

Реальность же жестко диктует свои правила, так как неправильная смазка – прямой путь к преждевременному выходу ШРУСа из строя, шумам при повороте или даже разрыву пыльника. Специфика работы шарнира требует строгого соблюдения технологии и применения исключительно рекомендованных материалов.

Разрушаем заблуждения

Рассмотрим ключевые мифы и соответствующую им реальность:

Миф	Реальность
"Подойдет любая густая смазка (Литол, ШРУС-4, графитка)"	Требуется специализированная смазка для ШРУСов (часто с маркировкой CV Joint Grease). Она содержит особые присадки (EP - Extreme Pressure), выдерживающие огромные давления и сдвиговые нагрузки в шариковых дорожках. Литол или графитка не обеспечивают достаточной защиты и быстро "вымываются".
"Чем больше смазки, тем лучше смазывание и дольше срок службы"	Избыток смазки вреден. Пыльник рассчитан на определенный внутренний объем. Переполнение создает избыточное давление при нагреве шарнира, что приводит к раздуванию, деформации или разрыву пыльника при первом же серьезном повороте колеса. Попадание грязи внутрь гарантировано.
"Достаточно просто набить смазку внутрь шарнира как попало"	Смазка должна быть равномерно распределена по всем шарикам и дорожкам. Лучший способ: нанести слой смазки на внутреннюю поверхность корпуса (чаши) ШРУСа, затем обильно заполнить пространство между шариками в сепараторе перед его установкой в чашу.
"Старую смазку можно не удалять полностью, если она выглядит нормально"	Обязательно полностью удалить старую смазку и промыть детали ШРУСа (бензином, уайт-спиритом) перед нанесением новой. Смешивание разных типов смазок может привести к их расслоению и потере свойств. Старая смазка содержит продукты износа (металлическую пыль), работающие как абразив.

Критически важные шаги:

1. Тщательно очистить и обезжирить ШРУС и внутреннюю поверхность пыльника.
2. Использовать только смазку, рекомендованную производителем ШРУСа или пыльника (обычно высокотемпературная, литиевая или на основе дисульфида молибдена с EP-присадками).
3. Заполнить шарнир строго по норме, указанной в инструкции к ШРУСу или пыльнику (обычно 80-150 грамм для наружного, 100-200 грамм для внутреннего на УАЗ). Излишки удалить.
4. Равномерно распределить смазку по дорожкам и шарикам перед сборкой.
5. Не допускать попадания грязи или песка в смазку и внутрь шарнира.

Контроль посадки чашки в вилку

Плотная посадка чашек подшипников крестовины в проушины карданного вала – ключевое условие долговечности узла. Любой зазор или перекос провоцирует ускоренный износ игольчатых подшипников и деформацию вилки. При ремонте или замене крестовины УАЗ тщательно проверяйте посадочные места на отсутствие задиров, коррозии и следов проворачивания.

Используйте только сертифицированные запчасти: несоответствие геометрии чашки заводским параметрам – частая причина преждевременного выхода из строя. При запрессовке избегайте перекоса: применяйте оправку с направляющей втулкой и контролируйте усилие. Запрессовка кувалдой недопустима – приводит к смятию краёв посадочного отверстия и нарушению соосности.

Методы контроля и устранения неисправностей

• Визуально-тактильная проверка: после установки чашка не должна выступать за плоскость вилки или утапливаться глубже фаски. Проверьте люфт лёгким постукиванием металлическим стержнем – звонкий звук указывает на плотную посадку, глухой свидетельствует о наличии зазора.
• Признаки неплотной посадки:
  • Течь смазки через стык чашки и вилки
  • Вибрация кардана на разгоне/торможении
  • Характерный стук при резкой смене направления вращения
• Устранение зазора:
  1. Демонтируйте крестовину и извлеките чашку
  2. Очистите посадочное отверстие от грязи и окислов
  3. Нанесите тонкий слой фиксирующего герметика Loctite 660 или АНТИВЕЙ на наружную поверхность новой чашки
  4. Запрессуйте с контролем усилия (рекомендуется использование гидравлического пресса)

Симптом	Вероятная причина	Способ устранения
Чашка проворачивается в вилке	Износ посадочного отверстия, брак детали	Замена вилки кардана, использование ремонтной чашки с увеличенным диаметром
Не удаётся запрессовать чашку до упора	Загрязнение канавки под стопорное кольцо, деформация вилки	Проточка посадочного места, замена вилки

Важно: после замены крестовины с вмешательством в посадочные гнёзда выполните балансировку карданного вала. Игнорирование этой процедуры приведёт к разрушению подшипников редуктора и раздаточной коробки.

Установка стопорных колец без щипцов

Отсутствие специализированных щипцов для стопорных колец – распространённая ситуация в полевых условиях или домашней мастерской, особенно при ремонте крестовин УАЗ. Ключевая задача – обеспечить точную фиксацию кольца в канавке вала или отверстия, избегая деформации и потери детали.

Главная опасность – риск соскальзывания инструмента и травмы, а также повреждение кольца или посадочного места. Требуется максимальная концентрация и применение методов, минимизирующих усилие при сохранении контроля над процессом.

Альтернативные методы монтажа

Использование плоской отвёртки или гвоздодёра:

1. Зафиксируйте деталь неподвижно (в тисках или уперев в устойчивую поверхность).
2. Наденьте кольцо на вал/в отверстие, совместив концы с канавкой.
3. Уприте жало отвёртки во внутренний край кольца рядом с одним из "усов".
4. Аккуратно надавливая отвёрткой вниз и одновременно от себя, сдвиньте кольцо по валу до начала канавки.
5. Повторите операцию с противоположной стороны, перемещая кольцо короткими "шажками" до полного захода в канавку.

Применение двух гвоздей или шила:

• Возьмите два гвоздя подходящего диаметра (или шила), зажав их в кулаке как щипцы.
• Вставьте концы гвоздей в монтажные отверстия стопорного кольца.
• Сжимайте гвозди рукой, сводя "усы" кольца вместе, и одновременно направляйте его в посадочную канавку.
• Контролируйте усилие, чтобы не погнуть кольцо и не сорвать гвозди с отверстий.

Инструмент	Риски	Ключевое правило
Отвёртка/гвоздодёр	Соскальзывание, царапины на валу, деформация кольца	Короткие контролируемые движения, опора на устойчивую поверхность
Гвозди/шило	Сгибание "усов", выскальзывание из отверстий	Параллельное сжатие инструментов без перекоса

Важные нюансы: Перед установкой очистите канавку от грязи и заусенцев. Надевайте защитные очки – пружинящее кольцо может неожиданно вылететь. Если кольцо деформировалось – замените его, восстановление формы снижает стопорные свойства.

Момент затяжки фланцевых болтов

Неправильный момент затяжки болтов фланцев карданного вала УАЗ – частая скрытая причина люфтов, вибраций и ускоренного износа крестовины. Слишком слабая затяжка приводит к самооткручиванию и разбалтыванию соединения, а чрезмерная – к деформации фланцев, срыву резьбы или повреждению подшипников крестовины.

Игнорирование регламентированных значений момента нарушает центровку карданной передачи, создает переменные нагрузки на шлицах и шарнирах. Это провоцирует появление гула, стуков при старте и переключениях, а в перспективе – поломку крестовины или разрушение фланца редуктора.

Правила затяжки и контроль

Для надежной работы соблюдайте последовательность и усилие:

1. Подготовка: Очистите резьбу болтов и отверстий от грязи, ржавчины, остатков старого герметика. Легкая смазка резьбы (моторным маслом) обязательна для точного достижения момента трения.
2. Предварительная затяжка: Наживите все болты (обычно 4 шт.) вручную. Затяните их крест-накрест (диагонально) в несколько проходов с постепенным увеличением усилия, используя динамометрический ключ.
3. Финишный момент: Окончательное усилие затяжки для стандартных болтов М10 на фланцах кардана УАЗ (зависит от модели и года, уточняйте в ТО!):
   • Типовое значение: 70-85 Н·м (Ньютон-метров)
   • Пример для популярных моделей: УАЗ Патриот, Хантер – часто 75-80 Н·м
4. Контроль: После пробега 50-100 км обязательно перепроверьте момент затяжки всех болтов, особенно на новом кардане или после замены крестовины.

Важно: Никогда не используйте ударные инструменты (пневмогайковерт) без последующего контроля динамометрическим ключом! Замените болты с поврежденной резьбой или стертыми гранями. Применение контргаек или фиксатора резьбы (Loctite 243) – хорошая практика против самооткручивания.

Проверка соосности после замены крестовины

Неправильная соосность валов после замены крестовины на УАЗ ведёт к ускоренному износу новой детали, вибрациям и повреждению смежных узлов трансмиссии. Даже незначительное смещение (более 0,5 мм) создаёт опасные нагрузки, провоцируя деформацию карданов и разрушение подшипников редуктора.

Контроль обязателен при любом вмешательстве в карданную передачу, особенно если производился демонтаж фланцев или изменение положения агрегатов. Игнорирование этого этапа сокращает ресурс крестовин на 40-60% и может вызвать аварийную вибрацию на высоких оборотах.

Методы проверки и регулировки

Визуально-механический способ:

1. Зафиксируйте автомобиль на эстакаде, включите нейтраль и ручной тормоз.
2. Маркером нанесите метки на фланцы кардана и редуктора.
3. Прокрутите кардан на 90° и замерьте щупом расстояние между фланцами в 4 точках (верх-низ-лево-право).

Использование центровочных штифтов:

• Вставьте калиброванные штифты в крепёжные отверстия фланцев.
• При несовпадении осей штифты не войдут одновременно – потребуется юстировка положения моста или КПП.

Признак несоосности	Последствия
Вибрация руля при разгоне	Разбивание шлицевого соединения
Стук при переключении передач	Деформация вилок крестовины
Локальный перегрев подшипников	Заклинивание карданного вала

Регулировка осуществляется добавлением/удалением прокладок под редуктор моста или коррекцией положения коробки передач. Допустимое отклонение – не более 0,3 мм по всей окружности фланца. После корректировки проведите тестовую поездку с поэтапным набором скорости для выявления остаточных вибраций.

Тонкости балансировки карданного вала

Балансировка кардана на УАЗах требует особого внимания из-за специфики конструкции и эксплуатации в тяжелых условиях. Неотбалансированный вал вызывает вибрации, которые разрушают подвесной подшипник, крестовины и даже элементы трансмиссии. Ошибки на этом этапе гарантированно приведут к повторному ремонту через 3-5 тыс. км.

Процедура всегда выполняется на снятом валу с обязательной маркировкой фланцев перед разборкой. Критично очистить шлицы от грязи и проверить люфты: осевой зазор более 0,5 мм или радиальное биение свыше 0,8 мм требуют замены компонентов. Игнорирование этого этапа сделает балансировку бесполезной.

Ключевые нюансы технологии

Типичные ошибки при самостоятельной балансировке:

• Установка грузиков "на глаз" без станка – приводит к разносу фаз дисбаланса
• Использование нештатных крепежных болтов (разный вес!)
• Балансировка вала без учета веса стопорных колец и сальников

Правильная последовательность:

1. Чистка и дефектовка шлицевых соединений
2. Контроль соосности труб на стенде (допуск: 0,3 мм)
3. Динамическая балансировка на двух плоскостях с имитацией рабочего положения
4. Фиксация грузов сваркой, а не хомутами

Параметр	Норма для УАЗ	Последствия нарушения
Допустимый дисбаланс	15-20 г/см	Вибрация руля на скорости 60+ км/ч
Угловая погрешность сборки	Макс. 1°	Перегрев кардана, разрушение крестовин
Радиальное биение	0,3-0,5 мм	Биение в раздатке, ускоренный износ

После балансировки обязателен тест-драйв с поэтапным набором скорости. Вибрация в диапазоне 70-90 км/ч указывает на остаточный дисбаланс. Помните: даже идеально отбалансированный вал потребует повторной проверки после 10 тыс. км пробега из-за естественной выработки шлицов.

Неправильный угол установки как причина вибрации

Вибрация карданного вала на УАЗ часто возникает из-за нарушения углов установки карданных шарниров (крестовин). Каждый шарнир должен работать в паре с другим, расположенным под таким же углом, обеспечивая синхронное вращение. Если углы не совпадают (например, из-за просевших рессор, деформированного моста или неправильной сборки), скорость вращения выходного вала становится неравномерной.

Эта неравномерность преобразуется в ощутимые вибрации, передающиеся на кузов, особенно заметные при разгоне или на определенных скоростях. Сильнее всего вибрация проявляется при нарушении углов на заднем кардане, так как он длиннее и его дисбаланс критичнее влияет на всю трансмиссию.

Диагностика и устранение проблемы

Для подтверждения этой причины исключите дисбаланс самого вала и износ крестовин. Основные шаги:

1. Замер углов: Специальным инклинометром замерьте углы наклона валов:
   • Угол коробки передач/раздатки
   • Угол ведущего моста
   • Угол самого карданного вала
2. Сравнение значений: Угол на коробке/раздатке и угол на мосту должны быть максимально близки друг к другу (в идеале равны). Угол наклона вала при этом не должен превышать 3-4 градусов.
3. Поиск причины расхождения:

   Причина нарушения угла	Способ устранения
   Просевшие/сломавшиеся рессоры	Замена рессор, установка проставок (клиньев) под мост
   Деформированный кронштейн рессоры или мост	Рихтовка, замена поврежденных элементов
   Неправильно установленные проставки лифта	Корректировка толщины/угла проставок
   Износ сайлент-блоков рессор	Замена сайлент-блоков

4. Регулировка: После устранения причины перепроверьте углы. Иногда требуется тонкая регулировка с помощью клиновидных проставок разной толщины под мост или раздатку.

Важно: Корректная установка углов карданных шарниров – ключевое условие для плавной работы трансмиссии УАЗ и предотвращения разрушительных вибраций и преждевременного износа крестовин и подвесного подшипника.

Эффект "сухого шарнира" после замены

После установки новой крестовины карданного вала на УАЗ может возникнуть характерный металлический стук или щелчки при трогании, переключении передач или изменении нагрузки. Звук часто напоминает удар двух металлических деталей и проявляется сильнее на низких скоростях. Это явление известно как "эффект сухого шарнира".

Причина обычно кроется в недостаточной смазке игольчатых подшипников новой крестовины. Заводская консервационная смазка быстро вымывается, а при установке без дополнительного заполнения игольчатые ролики работают "всухую", вызывая ударные нагрузки и преждевременный износ. Особенно критично это для неоригинальных запчастей с низким качеством обработки поверхностей.

Методы устранения проблемы

Профилактика при установке:

• Полностью удалить транспортную смазку с крестовины керосином
• Заполнить полости игольчатых подшипников тугоплавкой смазкой (например, Shaeffer's 238 или Liqui Moly LM47) через пресс-маслёнки
• Проворачивать крестовину при нагнетании смазки для равномерного распределения

Устранение без демонтажа:

1. Очистить пресс-маслёнки карданного вала от грязи
2. Шприцевать смазку до появления свежего состава из уплотнений
3. Прокатать автомобиль 5-7 км с плавными разгонами и торможениями
4. Повторить смазку до полного исчезновения стука

Критические признаки: Если звук сохраняется после 3-4 циклов смазки, возможен брак детали или повреждение вилок кардана. Требуется диагностика на подъёмнике с проверкой люфтов вручную.

Симптом	Норма	Тревога
Стук после замены	Исчезает после смазки	Сохраняется после 4 прокачек
Температура шарнира	Тёплый	Горячий (>70°C)
Смазка на уплотнениях	Равномерное выдавливание	Посторонние включения (металл)

Использование термостойких смазок обязательно – обычный Литол быстро теряет свойства. При частом возникновении "сухого эффекта" перейдите на крестовины с тефлоновым покрытием игл или проверьте соосность карданных валов.

Когда менять все крестовины сразу, а когда выборочно

Замена крестовин на УАЗе требует взвешенного подхода. Решение о полной или частичной замене зависит от пробега, состояния трансмиссии и характера неисправности. Игнорирование критических симптомов может привести к разрушению карданов или коробки передач.

Выборочный ремонт допустим только при точной диагностике конкретного узла. Например, если вибрация или стук локализованы в одном шарнире, а остальные элементы не имеют люфта и соответствуют нормативам по износу.

Когда менять все крестовины сразу

• Высокий пробег (свыше 100 000 км) – износ происходит равномерно
• Повреждение карданного вала (деформация, дисбаланс)
• Агрессивная эксплуатация: постоянная езда по бездорожью, буксировка тяжелых прицепов
• Признаки износа нескольких узлов: вибрация на разных скоростях, разнонаправленные стуки
• Попадание абразива в один из шарниров (песок, грязь) – остальные тоже загрязнены

Когда допустима выборочная замена

Ситуация	Условия
Новый автомобиль (до 50 000 км)	Остальные шарниры без люфта и коррозии
Локальная поломка	Например, разрушение игольчатого подшипника из-за разрыва сальника
Свежая замена	Остальные крестовины менялись менее 20 000 км назад

Важно: При выборочной замене проверьте соосность валов и балансировку. Несоосность всего на 0,5 мм ускоряет износ новых крестовин в 3 раза. Всегда меняйте стопорные кольца и сальники – повторное использование недопустимо.

После монтажа обязательно проверьте отсутствие биений кардана и плавность хода. Вибрация на скорости 60-80 км/ч – сигнал к немедленной балансировке. Помните: стоимость замены всех четырех крестовин дешевле ремонта разбитой раздаточной коробки.

Лучшие производители запчастей для УАЗ

Выбор качественных комплектующих напрямую влияет на надёжность автомобиля, особенно при эксплуатации в тяжёлых дорожных условиях. Крестовины карданного вала, как и другие ответственные узлы УАЗ, требуют деталей с точным соответствием заводским допускам и повышенным запасом прочности.

Среди многообразия предложений выделяются несколько проверенных производителей, чья продукция демонстрирует стабильное качество и долговечность. Эти бренды специализируются на деталях для внедорожников и учитывают специфику российских условий эксплуатации.

Рекомендуемые бренды для замены крестовин и других компонентов

• Metelli (Италия) – эталонные крестовины с термообработкой, отличаются минимальным люфтом и увеличенным ресурсом даже при постоянной нагрузке.
• Trialli (Россия) – оптимальное сочетание цены и качества, строгий контроль геометрии, использование подшипников SKF.
• GKN (Германия) – премиальные решения под брендом Spicer, применяются в оригинальной сборке, выдерживают экстремальные перегрузки.
• Кедр (Россия) – надёжные бюджетные аналоги с усиленными игольчатыми подшипниками, подходят для регулярного бездорожья.
• ZF (Германия) – карданные валы и комплектующие с повышенной балансировкой, рекомендуются для тюнинга и повышенных нагрузок.

Отличие крестовин Буханки и Патриота

Крестовины карданных валов УАЗ Буханка (модели 452, 3303) и УАЗ Патриот имеют принципиальные конструктивные различия, обусловленные разницей в трансмиссиях этих автомобилей. Основное отличие заключается в геометрических размерах и типе подшипниковых узлов, что исключает взаимозаменяемость деталей даже при визуальной схожести.

Буханка использует крестовины с игольчатыми подшипниками меньшего диаметра, в то время как Патриот оснащается усиленными крестовинами с увеличенными посадочными размерами. Это связано с более высокими нагрузками на трансмиссию Патриота из-за его массы и динамических характеристик.

Ключевые технические отличия

Параметр	УАЗ Буханка (452/3303)	УАЗ Патриот
Диаметр игл подшипника	31,8 мм	32,5 мм
Длина крестовины	76,2 мм	78,0 мм
Тип стопорных колец	Внутренние	Наружные
Распространённые каталожные номера	3162-2201070 / 452-2201070	3163-2201070 / 31632-2201070-10

Критические последствия неверного подбора:

• Невозможность установки крестовины Патриота на кардан Буханки из-за большего диаметра чашек подшипников
• Люфт и ускоренный износ при попытке установки крестовины Буханки на Патриот
• Разрушение карданного вала при эксплуатации из-за несоответствия нагрузок

При замене всегда сверяйте каталожный номер оригинальной детали и учитывайте год выпуска автомобиля – в ранних партиях Патриота (до 2008 г.) иногда встречались крестовины переходных размеров. Для точной идентификации измерьте расстояние между канавками под стопорные кольца штангенциркулем.

Самодельные прессы для запрессовки: плюсы и минусы

Самодельные прессы часто становятся вынужденным решением для автовладельцев УАЗ при запрессовке крестовин, особенно в условиях ограниченного бюджета или отсутствия доступа к профессиональному оборудованию. Такие конструкции обычно собираются из подручных материалов: мощных домкратов (гидравлических или винтовых), стальных швеллеров, уголков, толстостенных труб и массивных пластин, формирующих станину и рабочие поверхности.

Основная цель самоделки – создать достаточное усилие для аккуратной и точной установки крестовины в карданный вал или её демонтажа, избегая перекосов и повреждений посадочных мест. Качество сборки и надежность фиксации всех элементов напрямую влияют на безопасность работы и конечный результат.

Преимущества и недостатки самодельных решений

Плюсы:

• Экономия средств: Затраты на материалы обычно значительно ниже стоимости нового специализированного пресса.
• Доступность: Возможность собрать установку из распространенных запчастей и металлопроката.
• Адаптивность: Конструкцию можно спроектировать под конкретное место в гараже и нужный размер кардана УАЗ.
• Ремонтопригодность: Поломанный самодельный узел (например, треснувшую плиту) проще заменить или усилить своими силами.

Минусы:

• Безопасность: Риск разрушения конструкции под нагрузкой, разрыва домкрата или выскальзывания деталей из-за ошибок проектирования/сборки.
• Точность: Сложнее обеспечить идеальную соосность опор и направляющих, что грозит перекосом крестовины при запрессовке и её быстрым выходом из строя.
• Удобство: Самодельный пресс часто менее эргономичен, требует больше времени на настройку и фиксацию кардана, чем заводской.
• Ограниченная мощность/ход: Возможности определяются параметрами применяемого домкрата и прочностью станины, что может быть недостаточно для особо тугих посадок.
• Время на изготовление: Проектирование и сборка отнимают значительное время и требуют навыков сварки и металлообработки.

Ключевые риски при использовании:

1. Неравномерное приложение усилия из-за перекоса станины или опорных плит ведет к заклиниванию крестовины или повреждению вилки кардана.
2. Непрочные сварные швы или недостаточное сечение металла элементов могут вызвать внезапное разрушение пресса под нагрузкой.
3. Отсутствие надежных направляющих увеличивает вероятность соскальзывания оправок или кардана, создавая травмоопасную ситуацию.

Экстренный ремонт в полевых условиях

При отказе крестовины карданного вала УАЗ вдали от сервиса потребуется запасная деталь, съёмник, молоток и набор ключей. Предварительно заглушите двигатель, зафиксируйте автомобиль противооткатными упорами и снимите стояночный тормоз. Работа под машиной допустима только на ровной поверхности с использованием домкрата и страховочных подставок.

Помните: полевая замена – временное решение для перемещения к месту ремонта. Максимальная скорость после восстановления не должна превышать 40 км/ч, избегайте резких разгонов и пробуксовки. Длительная эксплуатация с кустарно установленной крестовиной гарантированно повредит карданный вал и раздаточную коробку.

Алгоритм замены крестовины

Необходимые инструменты:

• Набор рожковых ключей (на 12, 13, 17)
• Съёмник стопорных колец
• Молоток и монтажная лопатка
• Плоскогубцы
• Домкрат + страховочные козлы

Порядок работ:

1. Отметить взаимное положение фланцев кардана маркером
2. Выбить шплинты и открутить гайки крестовин болтов
3. Снять стопорные кольца с игольчатых подшипников
4. Аккуратно выбить молотком стаканы подшипников через монтажную лопатку
5. Очистить посадочные места от грязи и заусенцев
6. Установить новую крестовину, совмещая метки на фланцах
7. Запрессовать подшипники ударами молотка через медную прокладку
8. Закрепить стопорными кольцами и затянуть гайки с новыми шплинтами

При разрушении игольчатых подшипников: заполните полости смазкой Литол-24, плотно обмотайте крестовину бинтом в несколько слоёв и зафиксируйте проволокой. Это уменьшит вибрацию и позволит двигаться со скоростью до 20 км/ч на расстояние 10-15 км.

Симптом поломки	Временное решение
Стук при трогании	Снятие кардана и передвижение на переднем приводе
Вибрация на скорости	Демонтаж заднего кардана для заднеприводных модификаций
Заклинивание вала	Аварийное отсоединение кардана от редуктора

Временная фиксация разбитой крестовины проволокой

При полном разрушении игольчатых подшипников крестовины карданный вал теряет соосность, вызывая сильные вибрации и риск заклинивания. Если движение невозможно прекратить сразу (например, в безлюдной местности), а запасной детали нет, применяют экстренную фиксацию стальной проволокой. Это позволяет кратковременно стабилизировать шарнир для движения к месту ремонта на минимальной скорости.

Фиксация проволокой – исключительно аварийное решение, рассчитанное на несколько километров пути. Метод предотвращает разъединение вилок кардана и частично распределяет нагрузку, но не восстанавливает функциональность шарнира. Длительная эксплуатация в таком состоянии гарантированно повредит вилки, вал или редуктор.

Технология временного ремонта

1. Демонтаж карданного вала: Снять вал с автомобиля, очистить крестовину от грязи и остатков подшипников.
2. Фиксация вилок:
   • Плотно стянуть ушки вилок крестовины стальной проволокой (Ø 2-3 мм) в крестообразном порядке
   • Обязательно захватить все 4 выступа, создав жесткий «корсет»
   • Затянуть пассатижами до максимального устранения люфта, концы скрутить
3. Контроль сборки: Убедиться, что проволока не контактирует с трубами вала или кузовом. Вручную провернуть вал – движение должно быть затруднено, но без заклиниваний.

Эксплуатационные ограничения:

Скорость	Не выше 20-30 км/ч
Дистанция	До 5-10 км (при первой возможности прекратить движение)
Нагрузка	Без резких ускорений/торможений, исключить пробуксовки

Важно: После прибытия в мастерскую немедленно заменить крестовину и проверить целостность посадочных мест вилок. Даже кратковременная фиксация проволокой вызывает деформацию ушек и требует тщательной диагностики карданной передачи.

Опасность полного отказа шарнира на трассе

Полный отказ шарнира равных угловых скоростей (крестовины) во время движения на трассе мгновенно лишает ведущее колесо связи с трансмиссией. Вал перестаёт передавать вращение, а колесо теряет тягу, что особенно критично при обгоне или движении в потоке. Одновременно возникает риск механического разрушения узла: оторвавшиеся элементы могут заблокировать колесо или повредить тормозные магистрали.

Резкая разбалансировка привода провоцирует сильный удар в подвеске, ощутимый через рулевое управление. На высокой скорости это приводит к опасному рывку руля в сторону неисправного колеса – автомобиль (особенно с задним приводом, как УАЗ) резко уходит в занос. Водитель вынужден бороться с неожиданным изменением траектории на полосе, рискуя вылететь в кювет или столкнуться с другими участниками движения.

Последствия и действия при отказе

Основные риски и экстренные меры:

• Потеря управления: Крепко удерживайте руль обеими руками, не делая резких движений. Плавно сбрасывайте газ.
• Вибрация и стуки: Немедленно включите аварийную сигнализацию и начинайте снижение скорости.
• Блокировка колеса: При заклинивании – используйте торможение двигателем и ручник для остановки.

Для минимизации последствий критично:

1. Плавно, но максимально быстро сократить скорость.
2. Перестроиться на обочину или аварийный карман.
3. Не пытаться продолжить движение даже на малой скорости.

Стадия отказа	Действия водителя
Характерный стук/вибрация	Прекратить движение, вызвать эвакуатор
Резкий удар в подвеске	Крепко держать руль, плавно тормозить
Заклинивание колеса	Тормозить ручником с импульсным нажатием

Важно! Регулярная диагностика ШРУСа (люфт, трещины пыльника, смазка) – единственная эффективная мера предотвращения аварийной ситуации. При замене крестовины используйте только оригинальные или проверенные аналоги.

Пыльники крестовины: замена или реставрация

Пыльники карданного вала защищают крестовины от грязи, воды и песка, напрямую влияя на их ресурс. Нарушение целостности резинового чехла приводит к вымыванию смазки, попаданию абразива и быстрому износу шлицов и подшипников, что проявляется стуком, вибрацией при разгоне или характерным скрипом.

Обнаружить повреждение можно визуально: трещины, надрывы, следы выдавливания смазки или её полное отсутствие внутри пыльника. Часто дефекты выявляются при плановом ТО или после езды по бездорожью, когда ветки, камни или грязь повреждают резину. На УАЗах особенно уязвимы передние пыльники из-за близости к раздатке и активной работы шарниров.

Выбор стратегии: ремонт или замена

При незначительных повреждениях (микротрещины без разгерметизации) иногда применяют временную реставрацию:

• Очистка и обезжиривание: тщательная мойка области повреждения.
• Нанесение герметика: специализированный резиновый клей или жидкая изоляционная лента.
• Использование термоусадки: поверх пыльника надевается термотрубка подходящего диаметра.

Важно: Реставрация – экстренная мера! Даже качественно восстановленный пыльник уступает новому в долговечности и надёжности. Основные риски:

• Невозможность визуально контролировать состояние крестовины под слоем герметика.
• Риск незаметного развития коррозии или износа из-за остаточной влаги внутри.
• Высокая вероятность повторного разрыва при нагрузках.

Полная замена пыльника – предпочтительный метод:

1. Демонтаж кардана: снятие вала для доступа к крестовине (требуется отметка фаз сборки).
2. Разборка шарнира: снятие стопорных колец, выпрессовка чашек крестовины.
3. Чистка и осмотр: удаление старой смазки, оценка состояния игольчатых подшипников и шипов крестовины.
4. Установка нового пыльника: монтаж с использованием специальной оснастки для предотвращения перекоса и повреждения кромки.
5. Заправка смазкой: заполнение полости пыльника рекомендованной смазкой (обычно Литол-24 или аналог) на 2/3 объема.
6. Сборка и балансировка: аккуратная запрессовка чашек, установка стопоров, сборка кардана с соблюдением меток. При сильном износе крестовины – её обязательная замена.

Используйте только оригинальные пыльники или качественные аналоги: дешёвые резиновые изделия быстро дубеют, трескаются и не обеспечивают герметичность. После замены проверяйте отсутствие вибраций на всех режимах движения и контролируйте целостность пыльников при каждом ТО.

График планового обслуживания кардана УАЗ

Плановое обслуживание карданной передачи – ключевой фактор предотвращения неожиданных неполадок, особенно связанных с крестовинами. Регулярная диагностика позволяет выявить износ на ранней стадии, до того как он приведет к вибрациям, стукам или полному заклиниванию.

Соблюдение рекомендованных интервалов замены смазки и проверки состояния узлов кардана существенно снижает риск внезапных отказов в пути. Пренебрежение графиком часто выливается в дорогостоящий ремонт, связанный с заменой не только крестовин, но и поврежденных шлицевых соединений или самого карданного вала.

Рекомендуемые интервалы обслуживания карданной передачи

Следующий график основан на стандартных рекомендациях для автомобилей УАЗ и должен корректироваться в зависимости от условий эксплуатации:

Пробег (тыс. км)	Основные работы	Примечания
10-15	Визуальный осмотр карданных валов на предмет деформаций, повреждений, следов ударов. Проверка состояния пыльников крестовин на целостность. Проверка затяжки всех болтовых соединений фланцев и подвесного подшипника.	Первая диагностика после обкатки. Важно убедиться в отсутствии заводского брака или повреждений при сборке/транспортировке.
30-40	Обязательная замена смазки в шлицевом соединении карданного вала. Проверка люфтов в крестовинах (продольный и поперечный). Проверка состояния и затяжки подвесного подшипника. Повторная проверка состояния пыльников.	Критичный этап. Старая смазка теряет свойства, шлицы начинают изнашиваться. Люфт в крестовинах более 0.1-0.3 мм требует их замены.
60-80	Повторная замена смазки в шлицевом соединении. Тщательная диагностика крестовин на предмет заедания, люфтов, шероховатости хода. Проверка балансировки кардана (по наличию вибраций). Диагностика состояния подвесного подшипника (люфт, шум при вращении).	Период вероятного выхода из строя крестовин при интенсивной или тяжелой эксплуатации. Часто требуется их замена.
Каждые 10-15	Визуальный осмотр на предмет течи смазки из шлицевого соединения (свидетельствует о повреждении сальника). Проверка целостности пыльников крестовин. Проверка отсутствия вибраций на разных скоростях. Контроль затяжки болтов.	Межсервисный контроль. Позволяет вовремя выявить начинающиеся проблемы (порванный пыльник, ослабление болтов, появление вибрации).

Важные примечания к графику:

• Тяжелые условия эксплуатации (бездорожье, грязь, вода, частые перегрузки, буксировка, спортивная езда) сокращают все интервалы в 1.5-2 раза. Особенно критична замена смазки и проверка пыльников после преодоления глубоких луж или грязи.
• Появление симптомов (вибрация на определенных скоростях, характерные стуки при трогании/торможении, металлический скрежет) требует немедленной диагностики вне зависимости от пробега.
• Замена крестовин обычно выполняется парно на одном валу, даже если явный люфт обнаружен только в одной.
• После замены крестовин или подвесного подшипника обязательна балансировка карданного вала в сборе.

Строгое соблюдение этого графика планового обслуживания карданной передачи, особенно внимательное отношение к крестовинам и шлицевому соединению, является самым надежным способом избежать неожиданных и неприятных поломок "в поле" и гарантирует долгий срок службы этого ответственного узла трансмиссии УАЗа.

Технология шприцевания без разборки

Шприцевание крестовины карданного вала УАЗ без демонтажа – практичный метод обслуживания, позволяющий продлить ресурс узла. Для работы потребуется шприц для консистентной смазки, свежая смазка типа Литол-24 или аналог, ветошь и защитные перчатки. Процедура выполняется на эстакаде или подъемнике при свободном доступе к кардану.

Перед началом тщательно очистите игольчатые клапаны (пресс-маслёнки) на всех четырёх чашках крестовины от грясти и окислов. Прокалывание забитых каналов недопустимо – используйте металлическую щётку или специальную насадку-ёршик. Проверьте целостность пыльников: трещины или разрывы требуют замены крестовины.

Пошаговая последовательность работ

1. Наденьте шланг шприца на игольчатый клапан первой чашки, плотно прижав соединение.
2. Плавно нагнетайте смазку до появления свежего состава из-под уплотнителей (старая смазка будет вытесняться).
3. Удалите избыток ветошью, повторите процедуру для остальных трёх чашек.
4. Проверьте люфт вала: ручное покачивание не должно сопровождаться стуком. Допустимый вертикальный люфт – до 0,5 мм.

Критические нюансы: При сопротивлении поршня шприца не увеличивайте усилие – вероятен засор канала. Используйте только рекомендованные смазки: графитовые составы или смазки общего назначения не подходят для крестовин. Частота обработки – каждые 10-15 тыс. км или после глубокого преодоления бродов.

Симптомы после шприцевания	Диагноз	Решение
Смазка не прокачивается	Засор канала/износ игольчатого клапана	Замена крестовины
Стук сохраняется	Выработка подшипников	Демонтаж и ремонт узла
Вытекание смазки	Повреждение сальников	Установка нового комплекта

Метод эффективен только для крестовин без критического износа. Если при вращении вала слышен хруст или виден бронзовый порошок в вытесненной смазке – узел подлежит замене. Регулярное шприцевание без разборки сокращает риск внезапного заклинивания на 70-80%.

Защита от грязи: самодельные кожухи

Грязь и влага – главные враги крестовин карданного вала УАЗ, особенно при эксплуатации в бездорожье. Попадание абразивных частиц в шарнир резко ускоряет износ игольчатых подшипников, что приводит к стукам, вибрациям и преждевременному выходу узла из строя. Стандартные пыльники не всегда обеспечивают надежную защиту в экстремальных условиях.

Самодельные защитные кожухи – эффективное решение для продления ресурса крестовин. Они создают физический барьер между шарниром и агрессивной внешней средой (грязь, вода, снег, реагенты), значительно снижая скорость загрязнения и коррозии. Конструкция таких кожухов должна обеспечивать герметичность, но не препятствовать свободному ходу карданного вала во всех плоскостях.

Варианты изготовления и установки

Для создания надежного кожуха чаще всего используют:

• Резиновые элементы: Старые покрышки (мотоциклетные, велосипедные), камеры грузовиков, толстостенные резиновые рукава. Материал эластичен, устойчив к деформациям и прост в обработке.
• Полимерные материалы: Пластиковые бутылки из-под масла (плотный ПЭТ), канистры. Требуют аккуратной выкройки и надежного крепления.
• Ткань с пропиткой: Брезент, прорезиненная ткань. Подходит для временных решений или комбинированных конструкций.

Ключевые этапы монтажа:

1. Подготовка места: Тщательно очистить карданный вал и крестовину от старой грязи.
2. Раскрой материала: Вырезать заготовку с запасом по длине и диаметру (учитывая максимальное сжатие/растяжение вала).
3. Обеспечение герметичности:
   • Крепление к кардану: Стяжные хомуты поверх резины/пластика на гладких участках трубы кардана.
   • Крепление к фланцу редуктора/КПП: Использовать штатные болты крепления кардана, подложив вырезанную широкую шайбу (металл/пластик) с отверстием под болты для зажима края кожуха.
4. Проверка: Прокрутить вал вручную, убедиться, что кожух не цепляет элементы подвески/кузова на всех режимах (под нагрузкой, при вывешивании колес).

Материал	Плюсы	Минусы
Резина (покрышки/камеры)	Высокая эластичность, прочность, износостойкость	Сложность обработки толстой резины
Пластик (бутылки/канистры)	Легкость, доступность, простота раскроя	Хрупкость на морозе, риск истирания
Пропитанная ткань	Гибкость, простота шитья/крепления	Низкая долговечность, промокаемость

Обслуживание кожуха критично: Регулярно проверяйте его целостность (трещины, порезы), надежность крепления хомутов и отсутствие скопления воды/грязи внутри. Даже небольшой дефект сводит эффективность защиты к нулю. Качественный самодельный кожух вкупе с регулярной смазкой крестовин через пресс-масленки многократно увеличивает их ресурс на внедорожном УАЗ.

Промывочная жидкость для закисших шарниров

Закисшие шарниры равных угловых скоростей (крестовины) – распространённая проблема на УАЗах, особенно после длительного простоя или эксплуатации в грязи. Солевые отложения, затвердевшая смазка и коррозия буквально "цементируют" игольчатые подшипники и вилки, блокируя их движение.

Для восстановления работоспособности без немедленной разборки моста используют специальные промывочные жидкости. Их задача – растворить накипь, ржавчину и старую смазку, проникнув в микрощели заклинивших узлов. Эффективность зависит от состава и степени закисания.

Ключевые аспекты применения

Выбор состава: Оптимальны аэрозольные средства с маркировкой "антиржавчина" или "промывка шарниров". Известные варианты: Liquid Wrench, WD-40 Specialist Rust Release Penetrant, УНИСМА Проникающая смазка. Они сочетают растворители, ингибиторы коррозии и высокую проникающую способность.

Методика обработки:

1. Очистить зону вокруг пресс-маслёнок крестовин от грязи.
2. Удалить штатные защитные колпачки (при наличии).
3. Обильно залить промывку через шприц или носик баллона в зазоры вилки и подшипников.
4. Выждать 15-60 минут, периодически постукивая молотком через бронзовую проставку по корпусу шарнира для вибрации.
5. Проворачивать вал вручную, постепенно увеличивая амплитуду.

Последующие действия: После успешного расклинивания:

• Вымыть остатки промывки и грязи смазкой Литол-24 или ШРУС-4, закачанной шприцем.
• Установить новые резиновые пыльники при их повреждении.
• Если подвижность не восстановлена – требуется замена крестовины.

Преимущества метода	Риски
Экономия времени без снятия моста	Не помогает при сильной деформации или износе
Сохраняет заводальную сборку узла	Агрессивные составы могут повредить резиновые пыльники
Профилактика коррозии после промывки	Требует полной замены смазки после процедуры

Важно: Промывка – временное решение для "спасения" слегка закисших шарниров. При сильном износе или повторном заклинивании обязательна замена крестовины и проверка соосности валов.

Контроль состояния после глубоких луж

Преодоление глубокой лужи создает экстремальную нагрузку на узлы трансмиссии и ходовой части УАЗа с крестовинами, особенно при резком входе и выходе. Вода действует как абразив и вызывает резкое охлаждение нагретых деталей, что провоцирует деформации и ускоренный износ.

Немедленная диагностика критически важна для предотвращения скрытых повреждений, которые могут привести к отказу кардана, коробки передач или элементов подвески в движении. Игнорирование последствий форсирования луж гарантированно выльется в дорогостоящий ремонт.

Ключевые зоны проверки и действия

Карданный вал и крестовины:

• Проверьте наличие вибраций при разгоне и торможении – признак деформации вала или разрушения игольчатых подшипников крестовин.
• Вручную покачайте кардан в местах установки крестовин. Люфт, стуки или заедания требуют замены крестовины.
• Осмотрите сальники раздатки и редукторов: течь масла указывает на повреждение уплотнений водой.

Трансмиссия и мосты:

1. Контроль уровня масла в КПП, раздатке, мостах. Помутнение, эмульсия ("майонез") на щупе или пробке – сигнал о попадании воды.
2. Срочная замена масла во всех агрегатах с эмульсией, даже если пробег после замены мал. Вода вызывает коррозию шестерен и подшипников.
3. Прослушайте редукторы на предмет посторонних шумов (вой, гул, хруст) при движении – это признаки начавшегося разрушения.

Тормоза и подвеска:

• Проверьте эффективность торможения. "Мягкая" педаль или увод в сторону – симптомы залитых водой колодок/дисков или воздуха в системе.
• Прокачайте тормоза при малейших сомнениях. Вода в гидравлике снижает температуру кипения ТЖ и вызывает коррозию цилиндров.
• Осмотрите шаровые опоры, сайлентблоки, ШРУСы. Вымывание смазки и попадание грязи резко сокращает их ресурс.

Узел	Признак проблемы	Действие
Крестовины кардана	Люфт, стук, вибрация	Замена крестовин, балансировка кардана
Редуктор моста/раздатки	Эмульсия на щупе, шум	Немедленная замена масла (возможно многократная), диагностика шумов
Тормозные колодки	Скрип, снижение эффективности	Просушка (активное торможение), замена при замасливании или износе
Подшипники ступиц	Гул, люфт колеса	Перепрессовка/замена подшипников, замена сальников

Как избежать коррозии стопорных канавок

Основной враг стопорных канавок крестовины карданного вала УАЗ – влага и грязь, проникающие через повреждённые пыльники и провоцирующие окисление металла. Коррозия в этих узких пазах нарушает геометрию и снижает усилие затяжки стопорных колец, что ведёт к самоотвинчиванию подшипников и разрушению крестовины.

Профилактика требует системного подхода: от выбора материалов до регулярного обслуживания. Игнорирование этих мер неизбежно приводит к закисанию стопорных элементов, деформации канавок и дорогостоящему ремонту всего карданного узла.

Ключевые меры защиты

Герметичность пыльников:

• Каждые 10-15 тыс. км проверяйте целостность резиновых чехлов крестовины на трещины и потертости.
• Немедленно заменяйте повреждённые пыльники – даже микротрещины открывают путь воде.
• Используйте термостойкие оригинальные пыльники или усиленные аналоги.

Антикоррозийная обработка:

• После очистки канавок щёткой от грязи наносите тонкий слой графитовой смазки или молибденового дисульфида.
• Избегайте жидких масел – они вымываются, притягивая абразивные частицы.
• При сборке обрабатывайте стопорные кольца консистентной смазкой для уплотнения соединения.

Технология сборки:

1. Перед установкой новых крестовин обезжирьте канавки уайт-спиритом.
2. Нанесите антикор на внутренние поверхности канавок кисточкой (например, составы на основе цинка).
3. Используйте только новые стопорные кольца – старые теряют упругость и не обеспечивают плотный контакт.

Контроль состояния:

Периодичность	Действие
Каждое ТО (10-15 тыс. км)	Визуальная проверка пыльников на УАЗ на предмет разрывов
При замене масла (30 тыс. км)	Диагностика люфтов кардана и осмотр канавок через технологические отверстия
После езды по грязи/воде	Промывка узла водой под давлением и повторная обработка смазкой

Регулировка развала не как причина износа

Распространено заблуждение, что некорректная регулировка углов развала передних колёс напрямую ведёт к ускоренному износу крестовин карданных валов УАЗ. Это утверждение ошибочно, так как карданная передача и система подвески с углами установки колёс функционально развязаны. Крестовины работают в узле, передающем крутящий момент от раздаточной коробки к переднему мосту, тогда как развал влияет исключительно на контакт колеса с дорогой и управляемость.

Износ крестовин вызывается принципиально иными факторами, не связанными с геометрией подвески. Основные разрушители – это отсутствие смазки, попадание абразивных частиц в шлицевое соединение, экстремальные нагрузки при пробуксовках или езде с полной блокировкой дифференциала на твёрдом покрытии. Механическое воздействие на кардан происходит вдоль оси вращения, а не в плоскости, на которую влияет развал.

Реальные причины выхода из строя крестовин (вопреки мифу о развале)

Ключевые факторы износа:

• Дефицит смазки: Высыхание или вымывание смазки из игольчатых подшипников крестовины приводит к сухому трению и задирам.
• Разрушение сальников: Трещины или износ уплотнений позволяют воде, грязи и песку проникать внутрь узла, выступая абразивом.
• Перегрузки и ударные воздействия: Резкие старты, пробуксовка в грязи, удары кардана о препятствия вызывают деформацию тел качения и посадочных мест.
• Люфт в шлицевом соединении: Износ шлицов карданного вала создает вибрации, многократно увеличивающие ударную нагрузку на крестовину.
• Коррозия: Ржавчина на поверхностях вилок или крестовины нарушает точность посадки и ускоряет разрушение.

Почему развал не виноват: Даже при значительном отклонении углов развала от нормы карданный вал продолжает вращаться в расчётном диапазоне углов (обеспеченном конструкцией шарниров), а боковые силы, действующие на колесо, воспринимаются элементами подвески – шаровыми опорами, рычагами, ступичным подшипником. Крестовина же нагружается исключительно крутящим моментом и осевыми смещениями в шлицах.

Ошибочная "причина"	Фактическая причина износа	Механизм воздействия
Неправильный развал	Отсутствие смазки	Сухое трение → перегрев → заклинивание
Сход-развал "не по ГОСТу"	Загрязнение подшипников	Абразивный износ рабочих поверхностей
-	Эксплуатационные перегрузки	Пластическая деформация тел качения/дорожек
-	Вибрации от изношенных шлицов	Циклические ударные нагрузки → усталостное разрушение

Вывод: Регулировка развала не влияет на ресурс крестовин кардана УАЗ. Концентрация на этом параметре отвлекает от истинных проблем – состояния смазки, герметичности, отсутствия люфтов и корректной эксплуатации. Регулярное обслуживание шарниров (чистка, смазка, замена сальников) и аккуратная езда предотвратят преждевременный износ эффективнее, чем "идеальный" развал.

Перегруз кузова – скрытая угроза крестовинам

Перегруз кузова УАЗ создает критическую нагрузку на трансмиссию, особенно на карданные валы. Крестовины, рассчитанные на определенный крутящий момент, вынуждены работать с повышенным усилием из-за увеличенной массы автомобиля. Это приводит к ускоренному износу игольчатых подшипников и деформации вилок шарниров.

Постоянное давление на крестовины усугубляется при движении по бездорожью: удары, перекосы мостов и вывешивание колес создают ударные нагрузки. В таких условиях перегруженные шарниры могут выйти из строя внезапно – чаще всего в момент трогания или резкого ускорения с нагрузкой.

Последствия и профилактика

Типичные признаки перегруза:

• Характерный стук или щелчки при переключении передач
• Вибрация кардана на скорости свыше 60 км/ч
• Течь смазки из уплотнений крестовин

Как предотвратить поломку:

1. Контролируйте снаряженную массу – не превышайте значения в техпаспорте.
2. Равномерно распределяйте груз в кузове.
3. Избегайте резких стартов, особенно с прицепом.
4. Устанавливайте усиленные крестовины типа HardSpicer при регулярных перевозках.

Экстренные меры при отказе:

Симптом	Действие
Заклинивание кардана	Отключить задний мост (полный привод), двигаться на переднем
Разрушение крестовины	Замена шарнира на месте с вывешиванием моста

Акустический контроль: слушайте свой УАЗ

Автомобиль УАЗ, особенно с классической карданной передачей, часто сигнализирует о проблемах характерными звуками. Акустическая диагностика позволяет выявить неполадки на ранней стадии, предотвращая серьезные поломки и дорогостоящий ремонт. Особое внимание уделяйте шумам, появляющимся при разгоне, торможении или изменении нагрузки.

Крестовины карданного вала – типичный источник проблем. При их износе возникают специфические звуки, которые меняются в зависимости от режима движения. Умение расшифровать эти сигналы – ключ к своевременному обслуживанию. Регулярно "прослушивайте" автомобиль на разных скоростях, обращая внимание на новые или усиливающиеся шумы.

Распознавание звуков и их причины

Характерные шумы и возможные источники:

• Ритмичный стук/щелчки при трогании или переключении передач: Чаще всего указывает на критический износ крестовин кардана. Звук возникает из-за люфта в подшипниках игольчатых подшипников крестовины.
• Гул/вибрация, нарастающая со скоростью: Может быть вызвана дисбалансом карданного вала, износом подвесного подшипника или деформацией самого вала. Также проверьте затяжку фланцев.
• Скрежет/металлический скрип при повороте: Сигнализирует об износе ШРУСов (если модель оснащена передними независимыми подвесками) или шаровых опор.
• Монотонный вой/гудение под нагрузкой: Часто связан с износом подшипников редуктора заднего или переднего моста, либо недостатком масла в них.
• Резкий металлический лязг при сбросе/наборе газа: Сильный люфт в шлицевом соединении карданного вала или критический износ крестовин.

Порядок акустической проверки крестовин:

1. Зафиксируйте автомобиль на ровной площадке ручным тормозом и противооткатными упорами.
2. Переведите КПП в нейтральное положение.
3. Подлезьте под автомобиль (соблюдая меры безопасности!).
4. Возьмитесь рукой за карданный вал вблизи проверяемой крестовины.
5. Попытайтесь резко провернуть вал вручную вперед-назад вокруг его оси. Чрезмерный люфт и стук прямо укажут на неисправность.
6. Проверьте визуально наличие следов вытекшей смазки из сальников крестовин и подтеков масла на картере редуктора.

Таблица: Связь режима движения и звука при неисправности крестовины

Режим движения	Звук/ощущение	Причина
Трогание с места	Резкий металлический стук	Критический люфт в крестовине заднего кардана
Разгон	Вибрация + нарастающий гул	Дисбаланс вала, усугубленный изношенными крестовинами
Движение накатом	Тихий равномерный стук/цоканье	Начальная стадия износа подшипников крестовины
Замедление (торможение двигателем)	Усиление гула/скрежета	Износ подвесного подшипника или крестовин при смене вектора нагрузки

Не игнорируйте даже слабые звуки – крестовины изнашиваются постепенно, и своевременная замена (обязательно парами на одном валу!) предотвратит обрыв кардана и блокировку трансмиссии в движении. После замены крестовин или карданного вала всегда выполняйте балансировку.

Типичные ошибки при самостоятельном ремонте крестовины УАЗ

Неправильная диагностика часто приводит к замене исправных деталей. Водители путают стук крестовин с люфтами ШРУСа, подшипников ступиц или карданного вала, не проверяя точное место возникновения постороннего звука при переключении режимов движения.

Пренебрежение дефектовкой смежных узлов вызывает повторные поломки. Установка новых крестовин на изношенный карданный вал (имеющий выработку в посадочных местах) или повреждённые вилки гарантированно приведёт к ускоренному выходу деталей из строя и вибрациям.

Распространённые просчёты

• Несоблюдение момента затяжки
  • Слабая затяжка стремянок – проворот фланцев и разрушение шлицев.
  • Чрезмерное усилие – деформация вилок, срыв резьбы.
• Нарушение технологии запрессовки
  • Установка игольчатых подшипников "на искось" молотком – повреждение сепараторов.
  • Отсутствие контроля за положением стопорных колец – осевой люфт крестовины.
• Игнорирование балансировки
  • Сборка кардана без совмещения меток – сильная вибрация на скорости.
  • Использование деформированного вала после неквалифицированного ремонта.
• Ошибки при обслуживании
  • Применение несоответствующей смазки (например, графитной вместо литиевой).
  • Отсутствие регулярной проверки состояния сальников и пыльников.

Критично опасные последствия: Неправильная центровка кардана после ремонта провоцирует биение, разрушающее раздаточную коробку и редуктор моста. Отказ крестовины на ходу может привести к полной блокировке трансмиссии или отрыву карданного вала.

Когда лучше обратиться на СТО

При возникновении вибрации или гула под днищем при разгоне, особенно в диапазоне 40-80 км/ч, немедленно прекратите эксплуатацию УАЗ и закажите эвакуатор до СТО. Эти симптомы указывают на критический износ крестовины, чреватый полным разрушением карданного вала и блокировкой трансмиссии.

Если при старте с места или переключении передач ощущаются резкие металлические стуки ("лязг") в районе кардана, а также заметен люфт при ручной проверке шарниров (при вывешенных колесах) – самостоятельный ремонт небезопасен. Требуется профессиональная диагностика и замена крестовин с точной центровкой узла.

Ситуации, требующие срочного визита в сервис:

• Течь смазки из карданного шарнира, сопровождающаяся повышенным шумом
• Видимую деформацию вала или фланцев после удара о препятствие
• Невозможность устранить биение вала после самостоятельной замены крестовины
• Появление трещин в районе вилок или следов контакта кардана с кузовом

Симптом	Риск при игнорировании	Действие
Хруст при повороте руля на месте	Разрушение шлицевого соединения	Диагностика за 1 день
Вибрация руля на высокой скорости	Ускоренный износ подвески	Балансировка вала на СТО

1. При первых признаках неисправности проверьте люфт кардана на подъемнике
2. Если опыта замены крестовин нет – доверьте работу специалистам
3. После серьезного off-road всегда заказывайте внеплановую диагностику трансмиссии

Итог: экономия на крестовинах и последствия

Стремление сэкономить на крестовинах для УАЗ часто приводит к приобретению неоригинальных или низкокачественных деталей. Такие изделия изготавливаются из дешёвых сплавов с нарушением геометрии и термообработки, что резко снижает их ресурс и устойчивость к нагрузкам.

Последствия проявляются стремительно: люфты и вибрации трансмиссии разрушают смежные узлы – карданные валы, раздаточную коробку и редукторы. Внезапное разрушение крестовины на ходу блокирует привод колёс или провоцирует заклинивание кардана, создавая аварийную ситуацию.

Ключевые риски экономии

• Ускоренный износ трансмиссии: Вибрации перегружают подшипники РК и редукторов.
• Повреждение карданного вала: Облом игольчатых подшипников царапает шлицы и деформирует вилки.
• Безопасность: Полный отказ при движении по бездорожью или высокой скорости.
• Косвенные затраты: Цена ремонта смежных узлов в 3-5 раз превышает стоимость оригинальной крестовины.

Экономия на детали	Потенциальные последствия
Покупка дешёвого аналога	Замена через 3-5 тыс. км, риск внезапного разрушения
Игнорирование вибраций	Деформация вала, ремонт РК (от 15 000 ₽)
Повторная установка БУ крестовины	Ускоренный износ шлицевых соединений

Вывод: Оригинальные крестовины или сертифицированные аналоги (например, GKN) окупаются многократно. Их ресурс 40-60 тыс. км против 5-10 тыс. км у контрафакта, а главное – они сохраняют целостность трансмиссии и управляемость автомобиля.

Список источников

Для подготовки статьи о неполадках крестовины карданного вала УАЗ и методах их устранения использовались специализированные технические материалы и практические рекомендации. Основной акцент делался на проверенные данные, отражающие типичные проблемы данной модели и реальный опыт ремонта.

Источники включают документацию производителя, профильные издания для автомехаников и автовладельцев, а также экспертные мнения специалистов по внедорожникам. Особое внимание уделялось актуальности информации и соответствию специфике конструкции УАЗ.

• Официальное руководство по ремонту и техническому обслуживанию автомобилей УАЗ
• Технические бюллетени Ульяновского автомобильного завода (сервисные мануалы)
• Специализированные форумы владельцев внедорожников: UAZbuki.ru, UazPatriot.su, 4x4community
• Практические пособия по ремонту трансмиссии внедорожников (разделы о карданных передачах)
• Статьи из журналов "За рулём" и "4х4 Club" по диагностике ходовой части
• Видеоинструкции от сертифицированных СТО по замене крестовин УАЗ
• Материалы учебных курсов для автомехаников (модули по карданным валам)
• Отчёты о полевых испытаниях компонентов трансмиссии в условиях бездорожья

Видео: Замена крестовины уаз. Замена крестовины кардана уаз, уаз буханка, уаз патриот, уаз. Крестовина уаз


• Audi RS6 - Фото, технические характеристики и история

• BMW E46 Coupe - изменения, технические данные и оценка

• Электросхема ВАЗ-2109 - подключение оборудования
