Сломалась решетка радиатора Патриота? Срочный ремонт своими руками
Статья обновлена: 18.08.2025
Поврежденная решетка радиатора УАЗ Патриот – критическая неисправность, угрожающая перегревом двигателя и выходом из строя дорогостоящих узлов.
Знание методов временного ремонта и правил экстренной замены позволяет сохранить подвижность автомобиля в полевых условиях без эвакуатора.
В статье описаны практические решения для восстановления защиты радиатора при отсутствии сервиса: от подручных средств до установки новой детали в дорожной обстановке.
Инструменты и материалы для замены решетки радиатора
Перед началом работ подготовьте базовый набор инструментов: крестовые и плоские отвертки для демонтажа пластиковых фиксаторов, пассатижи для извлечения сломанных клипс, а также торцевой ключ на 10 мм или головку с трещоткой для откручивания болтов крепления бампера.
Обязательно потребуется комплект запасных крепежей – пластиковых пистонов и саморезов, так как старые элементы часто ломаются при разборке. Для временной фиксации деталей используйте малярный скотч или струбцины.
Основные расходные материалы

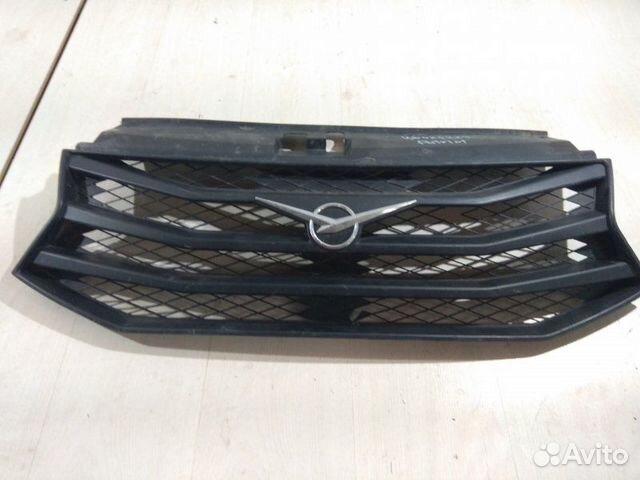

- Новая решетка радиатора – оригинальная или аналог, совместимый с УАЗ Патриот
- Набор пластиковых клипс (пистонов) для бампера и облицовки
- Саморезы по металлу с пресс-шайбой (3.5x16 мм)
- Быстросохнущий клей для пластика (на случай ремонта трещин)
Дополнительные приспособления
- Фонарь или переносная лампа – для работы в плохих условиях освещенности
- Защитные перчатки – предотвратят порезы о металлические кромки
- Автомобильный герметик – при необходимости восстановления уплотнений
| Инструмент | Назначение |
|---|---|
| Трещоточная рукоятка с удлинителем | Доступ к нижним болтам крепления бампера |
| Монтажная лопатка для автостекол | Аккуратный демонтаж защелок без повреждений |
| Кусачки-бокорезы | Удаление пластиковых хомутов (при их наличии) |
Важно: при отсутствии штатных креплений временно используйте пластиковые стяжки или алюминиевую проволоку, но замените их на постоянный крепеж при первой возможности.
Последовательность снятия поврежденной решетки
Перед началом работ убедитесь в наличии базового набора инструментов: крестовой и плоской отверток, торцевых головок на 10 мм, пассатижей. Зафиксируйте автомобиль стояночным тормозом, при необходимости подложите противооткатные упоры под колеса. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с фарами.
Осмотрите крепления решетки на предмет критических повреждений – сорванные защелки или сломанные пистоны потребуют применения альтернативных методов демонтажа. Подготовьте емкость для мелких крепежных элементов во избежание их потери. Работы рекомендуется выполнять при дневном освещении или с использованием переносной лампы.
Пошаговая процедура демонтажа
- Снятие фар:
- Открутите верхние болты крепления фары через монтажные отверстия в подкапотном пространстве (головка на 10 мм)
- Отсоедините разъемы питания, нажав на фиксатор пластмассовой защелки
- Извлеките фары, сдвигая их вперед по направляющим
- Демонтаж крепежных элементов решетки:
- Удалите саморезы по периметру решетки (крестовая отвертка)
- Выдавите пластмассовые пистоны в нижней части, поддев их монтажной лопаткой
- Отщелкните боковые фиксаторы, нажимая на язычки через технологические прорези
- Извлечение решетки:
- Потяните решетку на себя, удерживая за боковые грани
- При заклинивании аккуратно подрежьте герметик по контуру монтажным ножом
- Контролируйте положение фиксаторов противотуманных фар при снятии
При разрушении крепежных ушей используйте пассатижи для удаления обломков пластика из посадочных гнезд. Если решетка деформирована и зажата элементами кузова – примените монтажную лопатку для осторожного отжима металлических кромок. Сохраните все болты и целые пистоны для временной установки новой детали.
Экстренный временный ремонт треснувшей решетки
Трещина в решетке радиатора УАЗ Патриот требует немедленного временного ремонта для предотвращения дальнейшего разрушения пластика и защиты радиатора от камней и мусора при движении. Даже небольшие повреждения под нагрузкой могут быстро распространиться на всю конструкцию, особенно при вибрациях на бездорожье.
Цель экстренного ремонта – максимально стянуть края трещины, зафиксировать осколки и обеспечить жесткость конструкции до полноценной замены. Используйте подручные средства, которые найдутся в полевых условиях или базовом наборе инструментов водителя.
Способы временной фиксации
Для экстренного скрепления пластика примените один из методов:
- Стяжка металлическими хомутами: Просверлите по краям трещины парные отверстия Ø4-5 мм. Проденьте через них проволоку или стяжки, плотно скрутив концы пассатижами.
- "Зашивание" проволокой: Используйте шило или гвоздь, чтобы проделать отверстия зигзагом вдоль разлома. Прошейте трещину медной/алюминиевой проволокой как шнуровкой, туго стягивая фрагменты.
- Склеивание армирующей лентой: Обезжирьте поверхность бензином. Наложите двухкомпонентный эпоксидный клей или холодную сварку, прижмите трещину и усильте место ремонта стеклосеткой или полосой жести.
| Материал | Срок фиксации | Особые условия |
|---|---|---|
| Проволока/стяжки | До 300 км | Боится вибраций |
| Холодная сварка | До 500 км | Требует 12 ч для полимеризации |
| Эпоксидка + армирование | До 1000 км | Не переносит ударных нагрузок |
Важно: После любого временного ремонта избегайте:
- Резких перепадов температуры (мойка под давлением горячей водой)
- Езды по глубоким ухабам на скорости свыше 40 км/ч
- Длительных нагрузок на решетку (установка тента, тяжелых предметов)
Фиксация выпавших секций пластика в дороге
При отрыве части пластиковой решётки радиатора УАЗ Патриот во время движения критично предотвратить дальнейшее разрушение конструкции и повреждение радиатора. Фиксация выполняется подручными средствами без демонтажа, обеспечивая минимальную безопасность до прибытия в мастерскую.
Используйте временные крепления, избегая чрезмерного натяжения или давления на уцелевшие секции. Примите меры против вибрации элементов – незакреплённые обломки способны повредить радиатор, фары или кондиционер.
Экстренные методы фиксации
Для стабилизации решётки применяйте:
- Пластиковые хомуты: Проденьте через соседние ячейки, стягивая выпавший фрагмент с каркасом. Обрезайте излишки кусачками.
- Медная проволока: Обмотайте в 2-3 местах, скручивая концы пассатижами. Изолируйте торцы изолентой.
- Монтажный скотч: Наклейте полосы крест-накрест с внутренней стороны решётки, захватывая целые участки кузова.
Внимание: Не используйте металлические саморезы – они раскалывают пластик. Избегайте клея "холодная сварка" без обезжиривания – фиксация ненадёжна.
| Материал | Срок действия | Риски |
| Хомуты | до 500 км | Ломкость на морозе |
| Проволока | до 300 км | Коррозия, вибрация |
| Скотч | до 150 км | Отклеивание от влаги |
После фиксации контролируйте целостность импровизированного крепежа каждые 50-70 км. Снизьте скорость до 80 км/ч – ветровая нагрузка ускоряет усталость материалов. При малейшем подозрении на смещение секций остановитесь для усиления крепления.
Изготовление ремонтных вставок из подручных средств
При повреждении секций решетки радиатора УАЗ Патриот в полевых условиях временные вставки можно изготовить из доступных материалов. Это предотвратит попадание крупного мусора в радиатор и позволит добраться до места ремонта без критических последствий.
Основные требования к материалам: достаточная жесткость, устойчивость к вибрациям и простота обработки подручными инструментами. Наиболее эффективными считаются пластиковые емкости, металлическая тара и армирующие элементы.
Практические методы ремонта
Пластиковые бутылки (ПЭТ):
- Вырежьте прямоугольный фрагмент из средней части бутылки, превышающий размер повреждения на 20-30 мм
- Нагрейте материал строительным феном или зажигалкой для придания нужного изгиба
- Проделайте отверстия по периметру шилом, совместив с крепежными точками решетки
- Зафиксируйте пластиковую заплатку кабельными стяжками или медной проволокой
Консервные банки:
- Используйте жесть от банок из-под тушенки или напитков
- Выровняйте металл молотком на плоской поверхности
- Ножницами по металлу вырежете элемент, повторяющий форму ячейки решетки
- Загните края на 5-7 мм для повышения жесткости конструкции
| Материал | Срок службы | Сложность | Инструменты |
|---|---|---|---|
| Пластик ПЭТ | 300-500 км | Низкая | Нож, зажигалка |
| Жесть | До 1000 км | Средняя | Ножницы по металлу, плоскогубцы |
Для усиления конструкции комбинируйте материалы: используйте проволочный каркас из вешалок или электродов, на который крепите вырезанные пластины. Места соединений обрабатывайте эпоксидной смолой или герметиком.
После установки самодельных вставок регулярно проверяйте надежность креплений и отсутствие вибрации. Избегайте высоких нагрузок на поврежденный сектор – такие решения носят исключительно временный характер.
Убедитесь, что посадочная зона кузова очищена от остатков старой решетки и грязи. Проверьте комплектность новой решетки: наличие эмблемы, крепежных винтов и декоративных заглушек согласно заводской спецификации. Подготовьте крестовую отвертку, торцевые ключи на 8 и 10 мм, а также пластиковые монтажные клинья для временной фиксации.
Снимите защитную пленку с внутренней стороны решетки. Визуально сопоставьте геометрию новых крепежных отверстий с резьбовыми стойками на радиаторном кожухе. При выявлении перекоса или несовпадения проверьте маркировку детали – она должна соответствовать каталогу УАЗ Патриот для вашего года выпуска.
Пошаговый монтаж новой заводской решетки
- Предварительная примерка
Приложите решетку к кузову, совместив верхние крепежные шпильки с отверстиями радиаторного щитка. Используйте пластиковые клинья для фиксации зазора 3-5 мм между нижним краем решетки и бампером. - Фиксация верхней части
Через технологические прорези в подкапотном пространстве:- Наденьте шайбы на 4 верхние шпильки
- Затяните гайки ключом на 8 мм (момент 12-15 Н·м)
- Установка боковых креплений
Через ниши передних крыльев:- Вставьте саморезы в боковые кронштейны
- Затяните крестовой отверткой до упора без перетяжки
- Монтаж нижних фиксаторов
Снизу через отверстия в бампере:- Установите резиновые демпферы в пазы решетки
- Прикрутите скобы болтами М6 ключом на 10 мм (момент 18-22 Н·м)
- Финальная регулировка
Проверьте симметричность зазоров:Контрольная зона Допустимый зазор Решетка-капот 4±0.5 мм Решетка-фара 3±0.3 мм с каждой стороны - Установка эмблемы
Защелкните шильдик до характерного щелчка. Проверьте отсутствие люфта пальцевым нажатием по периметру.
Особенности подключения элементов подсветки
Подключение светодиодных лент или дополнительных ламп на решетке требует внимательного выбора точки питания. Используйте цепи, активирующиеся вместе с габаритными огнями или ближним светом фар, чтобы избежать разрядки АКБ. Обязательно устанавливайте предохранитель как можно ближе к источнику питания – это защитит штатную электропроводку от перегрузки при коротком замыкании.
Изолируйте все соединения термоусадкой и дополнительной изолентой, особенно в местах контакта с металлическими элементами кузова. Проложите провода вдали от подвижных деталей рулевого управления и вентилятора охлаждения. Фиксируйте жгуты пластиковыми хомутами через каждые 15-20 см, предотвращая провисание и перетирание о острые кромки.
Критические нюансы монтажа
Полярность и распиновка: Контролируйте соответствие "+" и "-" на светодиодных модулях. Ошибка выведет элементы из строя. Для поиска штатных проводов используйте тестер:
- Желтый провод в жгуте фар – габариты (+12V при включении)
- Черный провод на кузовных болтах – масса (постоянное соединение)
Водонепроницаемость: Даже для IP67-лент герметизируйте места пайки и коннекторы силиконовым компаундом. На фронтальных элементах неизбежен контакт с дорожной грязью и влагой.
| Тип подсветки | Рекоменд. сечение провода | Макс. потребление (A) |
|---|---|---|
| SMD-лента 12V (60 LED/m) | 1.5 мм² | 1.2 |
| Отдельные LED-модули | 2.5 мм² | 3.0 |
Экстренный ремонт при обрыве: Если провод перетёрся во время движения, временно заизолируйте оголённые участки и запитайте подсветку напрямую от АКБ через отдельный предохранитель. Восстановите штатную схему при первой возможности.
Список источников
При подготовке материалов по замене и экстренному ремонту решетки радиатора УАЗ Патриот были использованы специализированные технические источники. Ниже приведен перечень ключевых материалов для углубленного изучения темы.
Следующие ресурсы содержат практические рекомендации, схемы демонтажа и спецификации оригинальных запчастей. Информация проверена на соответствие актуальным модификациям автомобиля.
- Официальное руководство по ремонту УАЗ Патриот - раздел "Система охлаждения", глава "Кузовные элементы"
- Технический бюллетень УАЗ № 217-Р - "Особенности замены радиаторной решетки моделей 2018-2023 гг."
- Мастер-класс А. Колесникова "Экстренный ремонт внедорожников в полевых условиях" (издание 2022 г.)
- База технических решений клуба UAZ Patriot Off-Road Community (архив 2015-2023 гг.)
- Каталог оригинальных запчастей ЗАО "УАЗ" - раздел 5.1 "Элементы облицовки радиатора"
- Методическое пособие НИИ Автопрома "Типовые неисправности систем охлаждения внедорожников"
