Сломался концевик тормоза - почему и как починить

Статья обновлена: 18.08.2025

Отказ концевика педали тормоза – распространённая поломка, способная парализовать работу автомобильных систем. Этот компактный датчик отвечает за активацию стоп-сигналов и взаимодействует с блоком управления двигателем, круиз-контролем и противоугонным комплексом.

При поломке концевика водитель сталкивается с отказом стоп-огней, блокировкой переключения селектора АКПП из положения "P", некорректной работой стартера или хаотичными отключениями круиз-контроля. Игнорирование неисправности создаёт аварийные ситуации на дороге и может повредить электронные модули.

В статье рассмотрены типовые причины выхода из строя контактного выключателя: механический износ пластиковых деталей, окисление клемм, нарушение регулировки положения или обрыв проводки. Отдельное внимание уделено методам самостоятельной диагностики и безопасным способам замены элемента.

Типичные симптомы неисправности концевика стоп-сигналов

При нажатии педали тормоза стоп-сигналы не загораются, что фиксируется визуально или через диагностический сканер. Одновременно могут активироваться ошибки в электронных системах автомобиля (например, ABS, ESP), связанные с отсутствием сигнала от тормозного выключателя.

Стоп-сигналы горят постоянно, независимо от положения педали, что приводит к разрядке аккумулятора и дезориентации водителей сзади. В некоторых случаях наблюдается хаотичное включение/выключение огней при покачивании педали или движении по неровностям.

Дополнительные признаки

• Отказ систем безопасности:
  • Блокировка запуска двигателя (на авто с АКПП)
  • Отключение круиз-контроля
  • Некорректная работа старт-стопа
• Проблемы с управлением:
  • Затрудненное выключение передач (механика)
  • Самопроизвольное срабатывание стояночного тормоза
• Электрические аномалии:
  • Мигание стоп-сигналов при движении педали
  • Ложные срабатывания датчиков парковки

Причины ложного срабатывания ABS из-за концевика

Концевик педали тормоза напрямую взаимодействует с блоком управления ABS, формируя сигнал о положении педали. При неисправностях концевика возникают ложные электрические импульсы, которые система распознаёт как команду к экстренному торможению. Это провоцирует самопроизвольную активацию ABS даже при движении по сухому покрытию без реального нажатия на педаль.

Некорректные сигналы нарушают алгоритм работы антиблокировочной системы, заставляя её ошибочно определять условия блокировки колёс. Блок управления ABS, получая противоречивые данные от концевика, может инициировать циклы прерывистого торможения, что проявляется характерными вибрациями педали и рывками при отсутствии реальной необходимости.

Основные причины ложных срабатываний

• Залипание контактов: Загрязнение или коррозия внутри концевика создают постоянное замыкание цепи. Блок ABS воспринимает это как непрерывное нажатие тормоза, форсируя активацию системы.
• Нарушение регулировки зазора: Слишком маленький зазор между педалью и кнопкой концевика приводит к преждевременному или частичному замыканию контактов при вибрациях кузова.
• Механический износ кнопки/пружины: Деформация толкателя или ослабление возвратной пружины вызывают "дребезг" контактов – серию хаотичных замыканий/размыканий, которые ЭБУ интерпретирует как многократные резкие торможения.
• Обрыв/короткое замыкание проводки: Повреждение изоляции или нарушение целостности проводов к концевику генерирует паразитные сигналы, имитирующие нажатие педали.
• Окисление разъёмов: Плохой контакт в колодках подключения создаёт сопротивление, искажающее сигнал и провоцирующее ложные срабатывания ABS при изменении нагрузки в бортовой сети.

Как выход концевика блокирует разблокировку АКПП в положение "Drive"

Концевик педали тормоза передает сигнал блоку управления АКПП о нажатии тормоза. Этот сигнал критичен для разблокировки селектора коробки передач при попытке переключения из режима "Park" в "Drive". При неисправности датчика система не получает подтверждения готовности к движению.

Электронный блок управления (ЭБУ) АКПП интерпретирует отсутствие сигнала как непристегнутые ремни безопасности или неподготовленную тормозную систему. Это активирует аварийную логику, физически блокирующую механизм переключения селектора через соленоид блокировки. Водитель не может сдвинуть рычаг из положения "P", даже прилагая усилие.

Последовательность блокировки

• Отсутствие сигнала торможения: ЭБУ не видит подтверждения нажатия педали.
• Активация защиты: Система ошибочно определяет ситуацию как потенциально опасную для движения.
• Физическая блокировка: Соленоид удерживает фиксатор селектора в положении "Park".
• Невозможность переключения: Рычаг коробки передач остается заблокированным до восстановления сигнала.

Состояние концевика	Сигнал в ЭБУ	Реакция АКПП
Исправен	"Тормоз нажат"	Разблокировка селектора
Неисправен	"Тормоз не нажат"	Блокировка в "P"

Отказ системы запуска двигателя как признак сбоя концевика

Невозможность запустить двигатель при исправном стартере и заряженном аккумуляторе часто указывает на неисправность концевика педали тормоза. В автомобилях с АКПП этот датчик является критическим элементом цепи запуска: блок управления двигателем разрешает активацию стартера только при получении сигнала о выжатой педали.

Отсутствие корректного сигнала от концевика блокирует выполнение команды на запуск, даже если поворот ключа или нажатие кнопки Start/Stop выполняется правильно. Водитель при этом может наблюдать полное "молчание" системы или кратковременное срабатывание стартера без запуска ДВС.

Диагностика и решение проблемы

Типичные симптомы неисправности:

• Стартер не реагирует на поворот ключа при включенной передаче "P" или "N"
• Мигание индикатора "BRAKE" на приборной панели
• Одновременное отсутствие работы стоп-сигналов
• Блокировка кнопочного запуска без нажатия тормоза

Порядок проверки концевика:

1. Визуальный осмотр разъёма и проводки на предмет повреждений
2. Тестирование контактов мультиметром в режиме прозвонки
3. Контроль напряжения на фишке при нажатой педали
4. Проверка хода штока и правильности регулировки

Тип неисправности	Способ устранения
Окисление контактов	Очистка спреем-очистителем электроцепей
Механический износ штока	Регулировка положения датчика
Обрыв проводов	Замена повреждённого участка проводки
Внутреннее залипание контактов	Установка нового концевика

Важно! После замены элемента обязательна регулировка зазора между штоком и педалью (обычно 0.5-1 мм). Неправильная установка вызывает постоянное срабатывание стоп-сигналов или повторный отказ запуска.

Постоянно горящие стоп-сигналы при поломке концевика

Неисправность концевика педали тормоза – распространённая причина постоянного горения стоп-сигналов. Концевик (выключатель стоп-сигналов) замыкает электрическую цепь ламп при отпущенной педали, обеспечивая их активацию при нажатии. Поломка приводит к непрерывной подаче напряжения на лампы независимо от положения педали.

Основная причина такого поведения – нарушение механизма возврата кнопки выключателя или внутреннее залипание контактов. В штатном режиме пружина внутри концевика размыкает цепь после отпускания педали. При повреждении этого механизма контакты остаются замкнутыми постоянно, заставляя стоп-сигналы гореть без перерыва.

Типовые причины неисправности

• Износ пружины внутри выключателя – теряет упругость и не разжимает контакты.
• Залипание контактов из-за окисления или загрязнения токопроводящих элементов.
• Деформация толкателя – кнопка застревает в нажатом положении.
• Неправильная регулировка – концевик изначально установлен слишком близко к педали.

Способы устранения

1. Проверка положения концевика: Отрегулировать расстояние между педалью и толкателем (норма: 1-3 мм при отпущенной педали).
2. Очистка контактов: Разобрать выключатель, обработать контакты очистителем электрооборудования.
3. Замена концевика: При механическом износе деталь подлежит замене (стоимость: 300-800 ₽).

Признак поломки	Действие
Стоп-сигналы не гаснут после запуска двигателя	Проверить свободный ход педали и регулировку концевика
Лампы горят тускло или мигают	Очистить контакты либо заменить выключатель

Важно! Игнорирование неисправности приводит к разряду АКБ и ослеплению водителей сзади. Для временного отключения сигналов снимите разъём с концевика, но восстановите цепь в течение 1-2 дней.

Механический износ внутренних контактов выключателя

Постоянное нажатие и отпускание педали тормоза приводит к циклической работе контактов внутри концевика. Со временем точки соприкосновения токопроводящих элементов истираются из-за трения и микроискрения в момент замыкания/размыкания цепи. Тонкий слой драгоценного металла (часто серебро или сплав) на контактных поверхностях постепенно стирается, увеличивая переходное сопротивление.

Особенно интенсивно износ проявляется при частых коротких нажатиях (например, в пробках) или агрессивном стиле вождения. Загрязнение внутренней полости выключателя пылью или окислыми частицами ускоряет процесс абразивного разрушения контактных групп, действуя как полировочный материал.

Симптомы и последствия износа

• Нестабильная работа стоп-сигналов: огни загораются с задержкой, моргают или не включаются при легком нажатии.
• Ложные срабатывания сигнализации (если концевик интегрирован в её цепь).
• Невозможность запуска двигателя (на авто с АКПП, где разомкнутый концевик блокирует стартер).
• Ошибки бортового компьютера (например, P0704 – неисправность цепи выключателя тормоза).

Способы устранения

1. Замена концевика – наиболее надежное решение. Новые детали имеют конструктивные улучшения (например, золочение контактов).
2. Очистка и восстановление контактов (временная мера):
   • Разборка корпуса выключателя.
   • Аккуратная зачистка контактных площадок мелкой наждачной бумагой («нулевкой»).
   • Обезжиривание спиртом и сборка.

Важно! При восстановлении легко повредить хрупкий пластиковый корпус или нарушить геометрию пружинных элементов. После чистки ресурс работы ограничен из-за удаления защитного покрытия.

Фактор риска	Профилактическая мера
Высокая влажность	Обработка разъема концевика диэлектрической смазкой
Вибрации	Проверка надежности крепления выключателя на кронштейне

Загрязнение и залипание подвижных элементов концевика

Грязь, пыль, дорожная соль или засохшая смазка проникают в механизм концевика, образуя липкий слой на контактах и штоке. Это нарушает свободное перемещение толкателя при нажатии педали, вызывая его подклинивание в нажатом или отпущенном состоянии.

Залипание приводит к потере электрического контакта либо постоянному замыканию цепи. В первом случае блок управления двигателем не получает сигнал о работе тормозов, провоцируя сбои: отказ запуска, неотключение круиз-контроля, ошибки ESP. Во втором – система "видит" перманентное торможение, что блокирует переключение АКПП из "Паркинга" и активирует стоп-сигналы.

Способы устранения

• Механическая очистка: Снять концевик, разобрать корпус (если конструкция позволяет) и удалить загрязнения с контактов и штока кистью или ватной палочкой, смоченной в очистителе электроники.
• Промывка контактов: Обработать подвижные части аэрозольным очистителем без остатка (напр., Liqui Moly Kontakt Reiniger), вытереть насухо. Не использовать маслосодержащие составы!
• Смазка: После очистки нанести минимальное количество пластичной смазки для электроконтактов (напр., Molykote EM-50L) на шток и оси для предотвращения коррозии и залипания.
• Замена: При неразборной конструкции, деформации штока или необратимом износе контактов установить новый концевик.

Окисление электрических клемм разъема концевика

Окисление контактов в разъеме концевика педали тормоза – распространенная причина отказов, особенно в условиях высокой влажности или при попадании технических жидкостей. Образующийся на поверхности клемм слой оксида (часто визуально проявляется как белесый или зеленоватый налет) нарушает проводимость электрического сигнала. Концевик физически срабатывает при нажатии педали, но управляющий импульс не доходит до блока управления из-за прерывания цепи.

Первым симптомом обычно становится некорректная работа стоп-сигналов (они не загораются либо горят постоянно), ложные срабатывания АБС/ESP, ошибки в памяти ЭБУ (например, P0571) или невозможность запуска двигателя с кнопки "старт-стоп". В современных автомобилях окисление также может блокировать переключение селектора АКПП из положения "Park".

Устранение проблемы

1. Отсоединение разъема: Аккуратно снять колодку с вывода концевика педали тормоза.
2. Визуальная диагностика: Осмотреть металлические клеммы в разъеме и на концевике. Окисление проявляется как потемнение, коррозионные отложения или потеря блеска контактов.
3. Очистка контактов:
   • Механическая: Использовать мелкозернистую наждачную бумагу (№600-800), абразивную губку или специальную щетку для контактов. Аккуратно удалить налет до появления чистого металла.
   • Химическая: Обработать клеммы средством для очистки электронных контактов (WD-40 Specialist Contact Cleaner, Liqui Moly Kontakt Spray). Нанести состав, выждать 1-2 минуты, протереть безворсовой салфеткой.
4. Защита: Нанести на очищенные контакты токопроводящую смазку (например, Molykote Electra) или силиконовый спрей-герметик для предотвращения повторного окисления.
5. Проверка: Надежно зафиксировать разъем на концевике. Проверить работу стоп-сигналов и запуск двигателя.

Важно: При сильной коррозии, разрушении клемм или разъема требуется замена поврежденных компонентов. Если очистка не восстановила работоспособность, диагностируйте целостность проводки и состояние самого концевика мультиметром.

Нарушение целостности проводки возле тормозной педали

Постоянное механическое воздействие при нажатии педали приводит к перетиранию изоляции и обрыву проводов. Особенно уязвимы участки в местах перегибов или контакта с подвижными элементами конструкции.

Окисление контактов из-за попадания влаги или технических жидкостей также нарушает проводимость цепи. Коррозия усиливается при повреждении защитной оболочки кабеля.

Диагностика и ремонт

Визуальный осмотр: Снимите декоративную панель под рулевой колонкой. Проверьте жгут проводов на предмет:

• Трещин и потертостей изоляции
• Переломанных жил в гофрозащите
• Следов оплавления
• Ослабленных клемм в разъемах

Проверка мультиметром:

1. Отсоедините разъем концевика
2. В режиме "прозвонки" проверьте цепь между контактом концевика и массой авто
3. Измерьте сопротивление при движении проводов рукой

Важно! Проверяйте проводку при выключенном зажигании во избежание КЗ.

Тип повреждения	Способ ремонта
Надрыв 1-2 жил	Зачистка, пайка, термоусадка
Перелом жгута	Замена участка кабеля с обжимом гильз
Коррозия контактов	Обработка WD-40, замена клемм

После ремонта зафиксируйте жгут пластиковыми хомутами, исключив натяжение. Наденьте дополнительный гофрозащитный рукав на участки возле педали.

Разрыв жил проводов в местах перегиба у основания

Проводка концевика педали тормоза подвергается постоянному механическому воздействию при нажатии. В точке входа кабеля в колодку разъёма или у основания педального узла формируется зона критического изгиба. Многократное перетирание изоляции и микроскопические движения жил приводят к усталостному разрушению медных проводников.

Агрессивная среда под рулевой колонкой (перепады температур, влажность, вибрация) ускоряет деградацию проводов. Особенно уязвимы участки с жёсткой фиксацией, где отсутствует свободный ход для компенсации изгиба. Постепенно часть токопроводящих нитей рвётся, что вызывает нестабильный контакт или полный обрыв цепи.

Диагностика и устранение

Визуальный осмотр – первичный метод обнаружения проблемы. Снимите пластиковые кожухи под рулём, проследите трассу провода от концевика до ближайшего разъёма. Ищите:

• Перетёртую или потрескавшуюся изоляцию в зоне перегиба
• Окисленные контакты в разъёмах
• Локальную деформацию кабеля (заломы, сплющивание)

Прозвон мультиметром подтвердит обрыв:

1. Отсоедините разъём концевика
2. Переведите мультиметр в режим измерения сопротивления (Ω)
3. Один щуп подключите к контакту на концевике, второй – к соответствующей клемме ответной части разъёма
4. Покачайте провод у основания: скачки сопротивления или бесконечное значение указывают на повреждение

Варианты ремонта:

Способ	Технология	Особенности
Замена участка провода	Обрежьте повреждённый сегмент, нарастите кабель пайкой с термоусадкой	Требует навыков пайки, обеспечивает долговечное соединение
Установка дополнительного разъёма	Врежьте влагозащищённый коннектор в зоне без изгибов	Упрощает будущий демонтаж, снижает нагрузку на провод
Защита гофрой	Закрепите новый кабель в гибкой пластиковой трубке	Предотвращает перетирание, обязательна после ремонта

После восстановления цепи обязательно проверьте работу стоп-сигналов при включенном зажигании. Убедитесь, что провод зафиксирован пластиковыми хомутами без натяжения, с запасом хода 5-7 см для свободного перемещения педали.

Перетертая изоляция и короткое замыкание в магистрали

Повреждение изоляции проводов в цепи концевика педали тормоза возникает из-за постоянных вибраций, трения о металлические элементы кузова или перегибов при неправильной укладке жгута. Оголенные участки проводов соприкасаются с кузовом автомобиля, создавая паразитные электрические контакты. Это приводит к короткому замыканию, при котором блок управления получает ложные сигналы о нажатии тормоза или не распознает реальное нажатие.

Признаками проблемы служат хаотичное срабатывание стоп-сигналов без нажатия педали, ошибки бортового компьютера (например, "обрыв цепи стоп-сигна"), отказ запуска двигателя с кнопки (система требует сигнала тормоза для старта) или некорректная работа круиз-контроля. Диагностика включает визуальный осмотр трассы проводки от концевика до разъемов с особым вниманием к зонам перегибов у педального узла и проходам через перегородки моторного щита.

Способы устранения

1. Локализация повреждения: Снять облицовку под рулевой колонкой, отследить трассу проводов, вручную сгибая жгут для выявления трещин или потертостей изоляции.
2. Восстановление изоляции:
   • При единичных повреждениях: зачистить участок, наложить термоусадочную трубку или изоленту с клеевым слоем.
   • При множественных дефектах: заменить весь проблемный сегмент провода, спаяв соединения и защитив их от влаги.
3. Фиксация жгута: Закрепить проводку пластиковыми хомутами вдали от подвижных деталей и острых кромок, использовать гофротрубку в зонах риска.
4. Проверка цепи: Продиагностировать мультиметром отсутствие КЗ на массу (сопротивление между проводом и кузовом должно быть >1 МОм) и целостность сигнальной линии.

Опасность неисправности	Последствия
Постоянное замыкание на массу	Невозможность запуска двигателя (для авто с кнопкой Start/Stop), разряд АКБ
Обрыв цепи из-за перегорания провода	Отказ стоп-сигналов, блокировка функций безопасности (ABS, ESP)
Плавающее замыкание	Самопроизвольная активация круиз-контроля, ложные срабатывания систем

После ремонта обязательна проверка работы концевика: при нажатии педали тормоза стоп-сигналы должны загораться без задержек, а в диагностическом сканере – отсутствовать ошибки блоков BCM или ESP. Для профилактики рекомендовано раз в 2 года осматривать проводку в зоне педального узла, особенно после вмешательств в электропроводку автомобиля.

Поломка возвратной пружины кнопки выключателя

Поломка возвратной пружины внутри концевика педали тормоза приводит к неспособности кнопки выключателя вернуться в исходное положение после снятия ноги с педали. Это провоцирует постоянное замыкание контактов даже при отпущенном тормозе.

Симптомы включают непрерывное горение стоп-сигналов, невозможность выключения передачи АКПП без нажатия тормоза (на селекторе), ложные срабатывания систем круиз-контроля или запуска двигателя. В некоторых случаях возникает ошибка бортового компьютера, связанная с сигналом тормоза.

Причины и способы устранения

Основные причины разрушения пружины:

• Коррозия: Попадание влаги или реагентов с дороги вызывает ржавление витков, снижая упругость металла.
• Усталость металла: Многократные циклы сжатия/растяжения в течение длительного срока службы.
• Механическое повреждение: Неаккуратный монтаж или внешнее воздействие (например, при ремонте соседних узлов).

Способы ремонта:

1. Замена концевика целиком: Наиболее надежный метод. Требует подбора идентичной детали по каталожному номеру авто.
2. Установка пружины-аналога: Возможна при наличии подходящей по параметрам (длина, диаметр, жесткость) пружины из ремкомплекта. Необходима разборка выключателя.

Действие	Инструменты	Особенности
Снятие концевика	Отвертка, пассатижи	Фиксатор обычно пластиковый – риск поломки при демонтаже
Проверка хода кнопки	-	Заедание или отсутствие возврата подтверждает неисправность пружины
Установка нового узла	-	Обязательна регулировка положения для четкого срабатывания

Важно: После замены проверьте работу стоп-сигналов и функциональность зависимых систем (АКПП, круиз-контроль). Игнорирование неисправности приводит к разряду АКБ и некорректной работе трансмиссии.

Естественное старение пластиковых деталей креплений

Пластиковые элементы крепления концевика педали тормоза подвержены деградации с течением времени под воздействием эксплуатационных факторов. Основная проблема заключается в потере эластичности и появлении микротрещин в материале, что напрямую влияет на фиксацию датчика и точность его позиционирования относительно педали.

Ускоряют процесс старения высокие температуры в салоне автомобиля (особенно в летний период), постоянные циклы механической нагрузки при нажатии педали, а также химическое воздействие паров технических жидкостей. Наиболее уязвимыми являются кронштейны, защёлки и направляющие втулки, изготовленные из недорогих термопластов.

Признаки и решения

Типичные симптомы износа:

• Люфт концевика при касании педали
• Хруст или треск при нажатии тормоза
• Самопроизвольное смещение датчика
• Облом крепёжных "усов" или посадочных штырей

Способы устранения:

1. Полная замена крепежного узла на оригинальную деталь
2. Использование эпоксидного клея для восстановления сломанных элементов
3. Установка металлических стяжек или хомутов для компенсации люфта
4. Применение термостойких силиконовых втулок вместо разрушенных пластиковых

Материал	Средний срок службы	Устойчивость к нагрузкам
Полипропилен (оригинал)	5-8 лет	Средняя
Полиамид (стеклонаполненный)	10+ лет	Высокая
АБС-пластик	4-6 лет	Низкая

Для профилактики преждевременного старения рекомендуется обработка пластиковых деталей силиконовой смазкой раз в 2 года, что замедляет потерю эластичности. При установке новых элементов критически важно избегать перетяжки крепежа – избыточное усилие провоцирует деформацию и ускоряет разрушение.

Неверная начальная регулировка хода педали

Неправильно выставленный свободный ход педали тормоза напрямую влияет на работу концевика. При избыточном зазоре между кнопкой выключателя и педалью контакты не замыкаются при отпущенном положении, блокируя запуск двигателя или деактивируя стоп-сигналы. Недостаточный зазор провоцирует постоянное нажатие на концевик, вызывая ложные сигналы бортовым системам и преждевременный износ детали.

Регулировка осуществляется изменением положения концевика относительно педали. Для корректировки необходимо ослабить контргайку на корпусе выключателя, затем вручную повернуть сам концевик. Вращение по часовой стрелке уменьшает зазор (глубже утапливает кнопку), против часовой – увеличивает. После установки требуемого зазора (обычно 0.5-2 мм при полностью отпущенной педали) контргайка затягивается для фиксации.

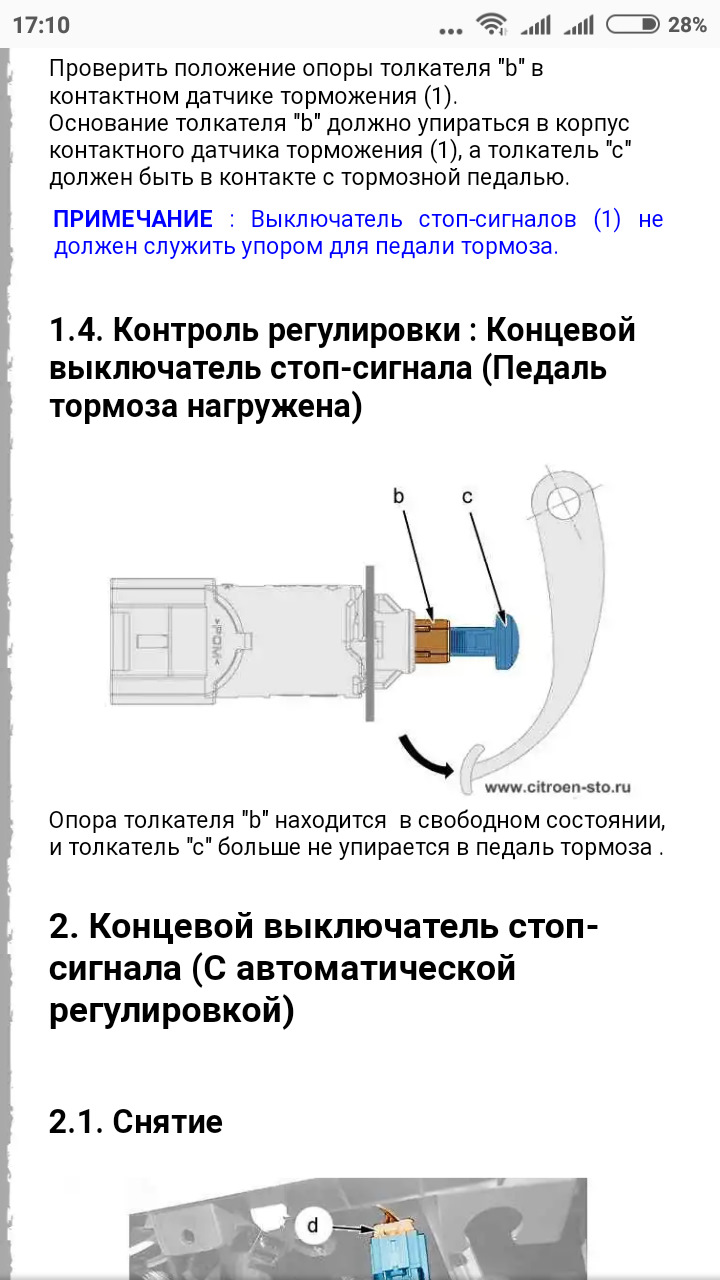

Последовательность регулировки

1. Отключите клемму «–» аккумулятора
2. Снимите пластиковую панель под рулём для доступа к педали
3. Визуально проверьте зазор между педалью и кнопкой концевика
4. Ослабьте контргайку концевика рожковым ключом
5. Вращайте корпус выключателя до появления лёгкого сопротивления при ручном нажатии кнопки
6. Затяните контргайку, сохраняя положение концевика
7. Проверьте включение стоп-сигналов при нажатии тормоза

Критерии правильной регулировки:

• Свободный ход педали до срабатывания тормозов – 5-10 мм
• Мгновенное зажигание стоп-сигналов в начале хода педали
• Отсутствие посторонних щелчков при плавном нажатии

Ошибка регулировки	Последствие
Слишком большой зазор	Двигатель не запускается, стоп-сигналы не горят
Слишком малый зазор	Постоянное свечение стоп-сигналов, ошибка ABS
Перекос корпуса	Залипание кнопки, механическое повреждение

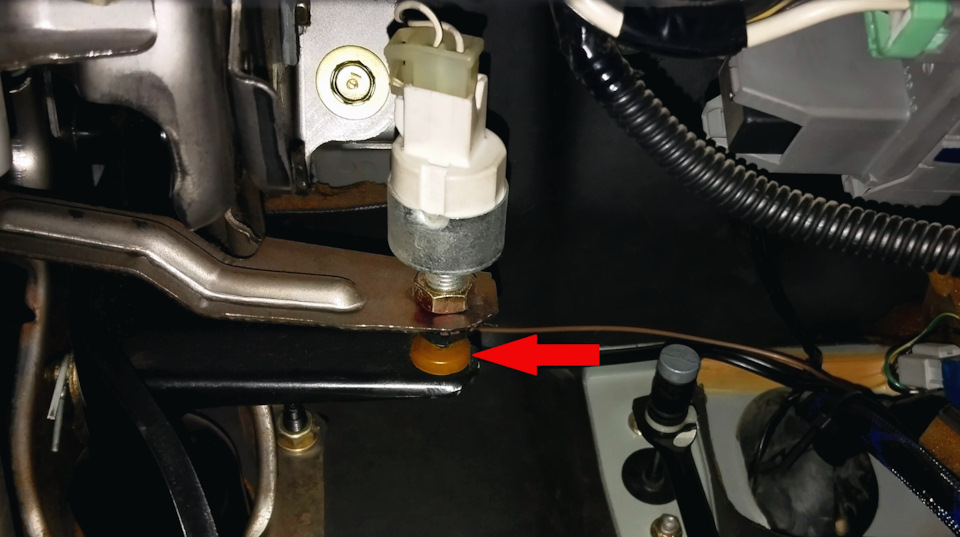

Смещение площадки крепления концевика от вибраций

Постоянные вибрации двигателя и кузова провоцируют постепенное ослабление крепежных элементов площадки концевика. Деформация металла в зоне крепления из-за усталостных нагрузок усугубляет проблему, вызывая люфт или изменение геометрии монтажной платформы. Особенно критично это проявляется в местах с коррозионными повреждениями.

Смещение даже на 2-3 мм нарушает рабочую позицию концевика относительно педали тормоза. Контактор перестает срабатывать вовремя или фиксирует неполное нажатие, что блокирует запуск двигателя, деактивирует стоп-сигналы или провоцирует ошибки в системе ESP. Вибрации также ускоряют износ пластиковых фиксаторов корпуса выключателя.

Способы устранения

Обязательно проверьте состояние крепежа:

• Затяжка болтов/гаек: ключом на 10-13 мм (зависит от модели) подтяните ослабленные соединения кронштейна
• Установка стопорных шайб: гроверы или контргайки предотвратят самооткручивание
• Замена деформированного кронштейна: при значительном повреждении демонтируйте деталь для правки или установите новую

Дополнительные меры для снижения вибрационного воздействия:

Метод	Инструменты/материалы	Эффект
Демпфирующая прокладка	Резиновая пластина 3-5 мм	Гасит высокочастотные колебания
Усиление кронштейна	Стальная накладка, сварка	Повышает жесткость конструкции
Обработка антикорром	Преобразователь ржавчины, грунт	Устраняет очаги коррозии

После ремонта отрегулируйте положение концевика: при отпущенной педали зазор между толкателем и штоком должен составлять 0.5-1 мм. Проверьте срабатывание стоп-сигналов тестером или с помощью помощника.

Визуальный осмотр стоп-сигналов при нажатии педали

Попросите помощника нажать педаль тормоза, пока вы контролируете работу задних фонарей. Убедитесь, что все стоп-сигналы (центральный и боковые) загораются одновременно при нажатии. Отсутствие свечения хотя бы в одной секции указывает на возможную неисправность цепи концевика.

Обратите внимание на характер свечения: тусклый свет или мерцание свидетельствуют о плохом контакте в цепи концевика, окислении разъемов или проблемах с массой. Проверьте реакцию ламп на плавное и резкое нажатие педали – запаздывание срабатывания подтверждает неисправность выключателя.

Ключевые элементы диагностики

• Проверка всех секций: центральный высокий стоп-сигнал + левый/правый фонари
• Анализ яркости: равномерное свечение без пульсаций
• Скорость срабатывания: мгновенное включение при касании педали

Наблюдаемый дефект	Возможная причина
Лампы не загораются	Обрыв цепи концевика, сгоревшие предохранители
Срабатывание с задержкой	Износ контактов выключателя, коррозия клемм
Горят только 1-2 секции	Перегоревшие лампы, повреждение проводки

Важно! При использовании светодиодных ламп проверьте отсутствие ошибок в блоке управления – некоторые модели требуют перепрошивки контроллера.

Тестирование концевика мультиметром в режиме прозвонки

Отсоедините электрический разъем концевика педали тормоза. Переведите мультиметр в режим прозвонки (значок диода или звуковой волны). Один щуп приложите к центральному контакту разъема концевика, второй – к боковому контакту.

Нажмите рукой на шток концевика, имитируя нажатую педаль тормоза. В нажатом состоянии мультиметр должен издать непрерывный звуковой сигнал (короткое замыкание), а на дисплее отобразится значение, близкое к нулю. При отпущенном штоке сигнал пропадет, а дисплей покажет "OL" или "1" (обрыв).

Критерии оценки результатов

• Исправный концевик: Звуковой сигнал только при нажатии штока, отсутствие сигнала в отпущенном состоянии.
• Неисправность (залипание): Постоянный звуковой сигнал в обоих положениях штока.
• Неисправность (обрыв): Отсутствие звукового сигнала при нажатии штока.
• Неисправность (плохой контакт): Нестабильный сигнал при нажатии (звук прерывается).

Проверьте целостность проводов разъема мультиметром в режиме прозвонки. Приложите щупы к металлическим клеммам разъема и колодки жгута проводов – исправная цепь вызовет звуковой сигнал.

Проверка наличия +12В на питающем проводе выключателя

Отсутствие напряжения +12В на питающем проводе концевика тормоза является одной из ключевых причин его некорректной работы или полного отказа. Эта проверка позволяет исключить проблемы в цепи питания до контактов самого выключателя.

Для выполнения проверки необходим мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с диапазоном не менее 20 Вольт. Также потребуется доступ к разъему концевика тормоза.

Порядок проверки напряжения

Необходимые инструменты:

• Цифровой мультиметр (тестер)
• Игла или тонкий щуп (опционально, для доступа к контактам в разъеме)

Шаги проверки:

1. Обесточьте цепь: Выключите зажигание автомобиля.
2. Снимите разъем: Аккуратно отсоедините электрический разъем от выключателя (концевика) стоп-сигнала.
3. Включите мультиметр: Установите мультиметр в режим измерения постоянного напряжения (DCV), выбрав диапазон 20V.
4. Определите питающий контакт: Используя схему электрооборудования (EWD) вашего автомобиля или визуально проанализировав разъем (часто питающий провод имеет определенный цвет, например, красный, оранжевый, желтый или белый с полосой), найдите клемму, на которой должно присутствовать напряжение +12В при включенном зажигании.
5. Подключите мультиметр:
   • Красный щуп (+) мультиметра подключите к предполагаемому питающему контакту в разъеме (сторона проводки, идущей в жгут).
   • Черный щуп (-) мультиметра подключите к надежной "массе" автомобиля (неокрашенный болт на кузове, минусовая клемма АКБ).
6. Включите зажигание: Поверните ключ зажигания в положение "ON" (зажигание включено, двигатель можно не запускать).
7. Снимите показания: Посмотрите на дисплей мультиметра.

Интерпретация результатов измерения:

Показание мультиметра	Значение	Дальнейшие действия
Приблизительно +12В (11.5В - 14.4В)	Напряжение питания на разъеме присутствует.	Проблема не в цепи питания. Переходите к проверке самого концевика, его контактов и цепи на массу.
Приблизительно 0В	Напряжение питания на разъеме отсутствует.	Неисправность в цепи до разъема концевика: предохранитель, реле, обрыв или плохой контакт в проводе, неисправность блока управления (если через него идет питание).
Значительно ниже +12В (менее 10В)	Напряжение питания на разъеме есть, но недостаточное.	Проблема в цепи питания: плохой контакт, коррозия, частичный обрыв провода, недозаряд АКБ, неисправность реле или блока управления.

При отсутствии напряжения (+12В) на питающем проводе, следующим критическим шагом является проверка предохранителя, отвечающего за цепь стоп-сигналов (расположение и номинал смотрите в мануале или на крышке блока предохранителей).

Диагностика цепи управления стартером через концевик педали тормоза

Концевик педали тормоза в автомобилях с АКПП выполняет критическую функцию: он замыкает цепь управления стартером только при нажатой педали, блокируя запуск двигателя в других положениях. Неисправность этого элемента или связанной с ним проводки приводит к полному отказу стартера реагировать на поворот ключа зажигания, несмотря на исправность самого узла запуска.

Диагностика цепи требует последовательной проверки компонентов от источника питания до управляющего контакта реле стартера. Основное внимание уделяется целостности проводки, функциональности концевого выключателя и корректности подачи управляющего напряжения на реле стартера при нажатии педали тормоза.

Порядок проверки цепи

1. Визуальный осмотр концевика:
   • Проверьте фиксацию выключателя на кронштейне педали.
   • Убедитесь в отсутствии механических повреждений корпуса и толкателя.
   • Проконтролируйте чистоту контактной группы от окислов и загрязнений.
2. Тестирование концевика мультиметром:
   • Отсоедините разъём выключателя.
   • В режиме прозвонки проверьте замыкание контактов при ручном нажатии толкателя (исправный элемент – бесконечное сопротивление без нажатия, ~0 Ом при нажатии).
3. Диагностика напряжения в цепи:
   • Включите зажигание (без запуска двигателя).
   • Измерьте напряжение на управляющем проводе реле стартера (обычно тонкий провод) относительно массы:
     • При отжатой педали: напряжение отсутствует.
     • При нажатой педали: должно быть +12В.
4. Проверка целостности проводки:
   • Отсоедините разъёмы концевика и реле стартера.
   • Прозвоните провода между ними на обрыв и КЗ на массу.

Симптом	Вероятная причина	Способ подтверждения
Стартер не включается при нажатии тормоза	Обрыв в цепи концевика	Отсутствие +12В на управляющем контакте реле
Стартер срабатывает без нажатия тормоза	Залипание контактов концевика	Наличие напряжения на реле при отжатой педали
Нестабильная работа стартера	Окисление разъёмов или контактов	Падение напряжения на участке цепи >0.5В

При отсутствии напряжения на управляющем проводе реле стартера после выполнения проверок замените концевик. Если напряжение присутствует, но стартер не активируется, диагностируйте реле, силовую цепь или сам стартер. Монтаж нового выключателя требует регулировки положения: при отпущенной педали толкатель должен быть полностью выжат, а при нажатии – свободно размыкать контакты.

Поиск обрыва в проводке от блока управления до педали

Проверку начинают с визуального осмотра участка цепи от педали до блока управления двигателем (ЭБУ). Ищут перетёртую изоляцию, окисленные контакты в разъёмах или повреждённые грызунами провода. Особое внимание уделяют зонам перегибов возле педального узла и местам прохода жгута через перегородку моторного щита.

Для точной диагностики потребуется мультиметр в режиме прозвонки или контроля сопротивления. Отсоединяют разъём концевика тормоза и колодку ЭБУ, предварительно сняв клемму АКБ. Это исключит ложные показания и защитит оборудование от короткого замыкания.

Алгоритм проверки целостности цепи

Работу выполняют пошагово:

1. Прозвонка участка "концевик – ближайший разъём": Один щуп мультиметра фиксируют на контакте концевика, второй – на соответствующей клемме в ближайшем промежуточном разъёме. Отсутствие звукового сигнала указывает на обрыв на этом отрезке.
2. Проверка линии "разъём – ЭБУ": Аналогично тестируют провод от промежуточного разъёма до контакта в колодке блока управления. Обязательно сверяются со схемой распиновки для конкретной модели авто.
3. Диагностика контактов разъёмов: Осматривают фишки на предмет коррозии, подгорания или разболтанности. Очищают контакты WD-40 или специальным средством при необходимости.

Тип неисправности	Действия по устранению
Обрыв у основания педали	Зачистка проводов, пайка и усиленная изоляция термоусадкой
Повреждение в моторном щите	Установка защитной гофры, замена участка кабеля
Коррозия в разъёме ЭБУ	Очистка контактов, обработка антикоррозийным спреем

При обнаружении обрыва не рекомендуется использовать скрутки – только пайку с последующей герметизацией. После ремонта цепи обязательно проверяют срабатывание концевика сканером, наблюдая за параметром "Состояние тормозного выключателя" в реальном времени.

Считывание ошибок сканером OBD-II по модулям ABS/BCM

При отказе концевого выключателя тормоза диагностика начинается со сканирования модулей ABS и BCM через порт OBD-II. Эти блоки напрямую взаимодействуют с выключателем: BCM управляет подсветкой стоп-сигналов и передачей данных в шину CAN, а ABS использует сигнал для активации функций ESP или разблокировки коробки передач. Сканер выявляет специфичные коды неисправностей, указывающие на обрыв цепи, короткое замыкание или несоответствие логических состояний сигнала.

Ошибки фиксируются в двух категориях: электрические сбои (например, P0571 – неисправность цепи выключателя стоп-сигнала) и логические конфликты (C1010 – противоречивые показания датчиков тормоза). Для корректной интерпретации данных необходимо проверить актуальность прошивок сканера и совместимость с протоколами автомобиля (ISO 15765-4 для CAN-шины).

Типовые коды ошибок и их расшифровка

Код ошибки	Модуль	Описание
P0571	BCM/ЭБУ двигателя	Обрыв/КЗ в цепи концевика тормоза
C1010	ABS	Конфликт сигналов тормозных датчиков
U0121	BCM	Потеря связи с модулем ABS
B1318	BCM	Некорректный сигнал выключателя стоп-сигналов

Ключевые этапы диагностики:

1. Подключение сканера к OBD-II порту при включенном зажигании
2. Выбор модулей ABS и BCM в меню диагностики
3. Фиксация активных и сохраненных ошибок с расшифровкой параметров:
   • Статус "Pending" – единичный сбой
   • Статус "Confirmed" – повторяющаяся неисправность
4. Анализ данных стоп-сигнала в режиме реального времени:

   При нажатии педали значение Brake Switch Status должно меняться с "OFF" на "ON"

Важно: После замены концевика необходимо стереть ошибки через сканер и проверить отсутствие их повторной регистрации в течение 3-5 циклов запуска двигателя. Если ошибки сохраняются – проверить проводку от выключателя к BCM и целостность предохранителя F34 (типовое обозначение цепи).

Отключение минусовой клеммы АКБ перед снятием концевика

Перед началом работ по демонтажу концевика педали тормоза обязательно обесточьте бортовую сеть автомобиля. Для этого отсоедините минусовую клемму от аккумуляторной батареи. Данная мера предотвращает риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами и защищает электронные блоки управления от повреждения.

Используйте гаечный ключ соответствующего размера (обычно 10 мм) для ослабления крепления клеммы. Снимите провод с вывода АКБ и надежно зафиксируйте его в стороне, исключив самопроизвольный контакт с клеммой в процессе ремонта. Убедитесь, что провод не натянут и не соприкасается с металлическими поверхностями подкапотного пространства.

Порядок действий

1. Заглушите двигатель и извлеките ключ из замка зажигания
2. Откройте капот и локализуйте аккумуляторную батарею
3. Определите минусовую клемму (маркирована знаком «–»)
4. Ослабьте гайку крепления ключом на 10 мм
5. Аккуратно снимите клемму с вывода АКБ
6. Отведите провод в сторону и закрепите

Важные нюансы:

• Всегда отсоединяйте именно минусовую клемму – это исключает искрение при случайном замыкании массы
• Не касайтесь одновременно плюсовой клеммы и металлических частей кузова
• При длительном ремонте защитите оголенный вывод АКБ изоляционным материалом

Ошибка	Последствие
Работа без отключения АКБ	Выход из строя блока ABS, перегорание предохранителей
Отсоединение плюсовой клеммы	Риск короткого замыкания при контакте ключа с кузовом
Свободный контакт клеммы с выводом АКБ	Повреждение генератора или ЭБУ при случайном соединении

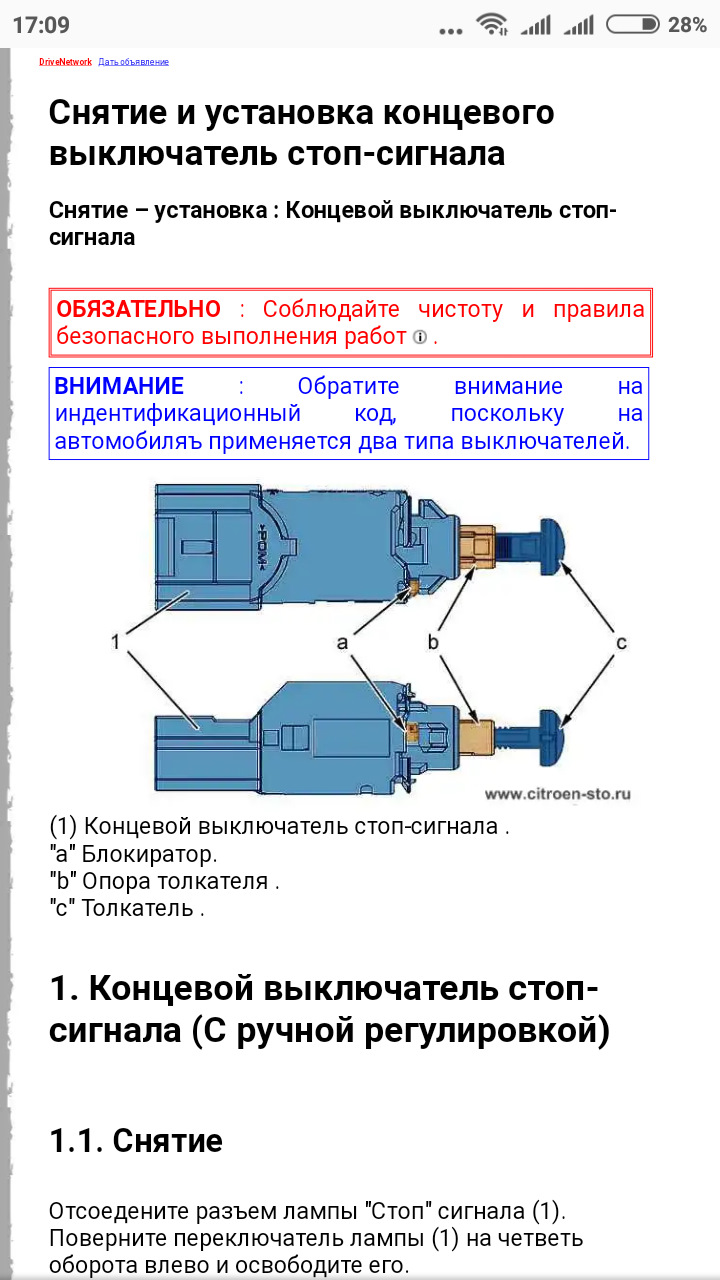

Определение типа крепления: резьбовое или фиксаторы

Перед демонтажем неисправного концевика педали тормоза необходимо точно установить тип его крепления. Ошибка в определении может привести к повреждению крепежных элементов или посадочного гнезда, усложнив ремонт. Для идентификации требуется визуальный и тактильный осмотр узла в условиях ограниченного пространства за педальным блоком.

Существует два основных варианта крепления: резьбовое соединение (датчик вкручивается в кронштейн) или фиксаторы-защелки (пластиковые клипсы, удерживающие корпус). Отличия проявляются в конструкции основания датчика и характере его соединения с крепежной платформой.

Ключевые методы идентификации

• Визуальный анализ основания:
  • Резьбовое крепление: Металлическая или пластиковая резьбовая часть в форме цилиндра/шестигранника. Часто имеет технологические грани под гаечный ключ или отвертку.
  • Фиксаторы: Наличие пластиковых "ушей", язычков или пазов по бокам корпуса. Характерны защелки, входящие в ответные пазы кронштейна.
• Тактильная проверка фиксации:
  • Аккуратно попытайтесь провернуть датчик вокруг оси. Резьбовое соединение не допускает вращения без усилия, фиксаторное часто имеет люфт (5-15°).
  • Нажмите на боковые выступы корпуса (если видны). Срабатывание защелок и ослабление фиксации укажет на клипсовый тип.

Критерий	Резьбовое крепление	Крепление фиксаторами
Форма крепежной зоны	Цилиндр/шестигранник с видимыми витками резьбы	Прямоугольный или фигурный корпус с пластиковыми защелками
Способ демонтажа	Выкручивание против часовой стрелки	Сжатие фиксаторов и вытягивание вдоль оси
Типовые материалы	Металл или усиленный пластик	Пластик (нейлон, ABS)

При невозможности визуальной идентификации из-за загрязнений используйте фонарик и зеркало. Если тип крепления остается неочевидным, сверьтесь с руководством по ремонту конкретной модели авто – производители четко указывают конструкцию узла в разделе "Педальный механизм" или "Стоп-сигналы".

Снятие защитных панелей под рулевой колонкой инструментами

Для доступа к концевику педали тормоза потребуется демонтировать нижнюю защитную панель (ветровик) под рулевой колонкой. Эта панель крепится на пластиковых клипсах и саморезах, скрывающих точки фиксации.

Предварительно отрегулируйте положение водительского сиденья для обеспечения свободного пространства при работе. Отключите массажный модуль кресла при его наличии во избежание случайной активации.

Необходимые инструменты

• Крестовая отвертка или шуруповерт с битой PH2
• Пластиковый монтажный лопатка (для клипс)
• Фонарик для подсветки труднодоступных зон

Последовательность демонтажа:

1. Снимите пластиковую заглушку с левой стороны панели, поддев её лопаткой
2. Выкрутите 2-3 самореза в нижней части панели крестовой отверткой
3. Аккуратно отсоедините клипсы по периметру панели, начиная с верхнего края
4. Отсоедините разъемы датчиков (при наличии) перед полным снятием элемента

При работе с клипсами избегайте чрезмерных усилий – пластиковые фиксаторы легко ломаются. Если крепеж не поддается, проверьте наличие скрытых винтов за декоративными накладками.

Тип крепежа	Расположение	Способ демонтажа
Пластиковые клипсы	По контуру панели	Поддевание лопаткой под центральный штырь
Саморезы Torx T15	Нижний торец, боковые зоны	Откручивание крестовой битой
Поворотные фиксаторы	Верхняя кромка (у некоторых моделей)	Поворот на 90° плоскогубцами

После снятия панели обеспечьте её безопасное размещение во избежание деформации. Для упрощения обратной сборки сфотографируйте расположение разъемов и крепежных точек перед началом работ.

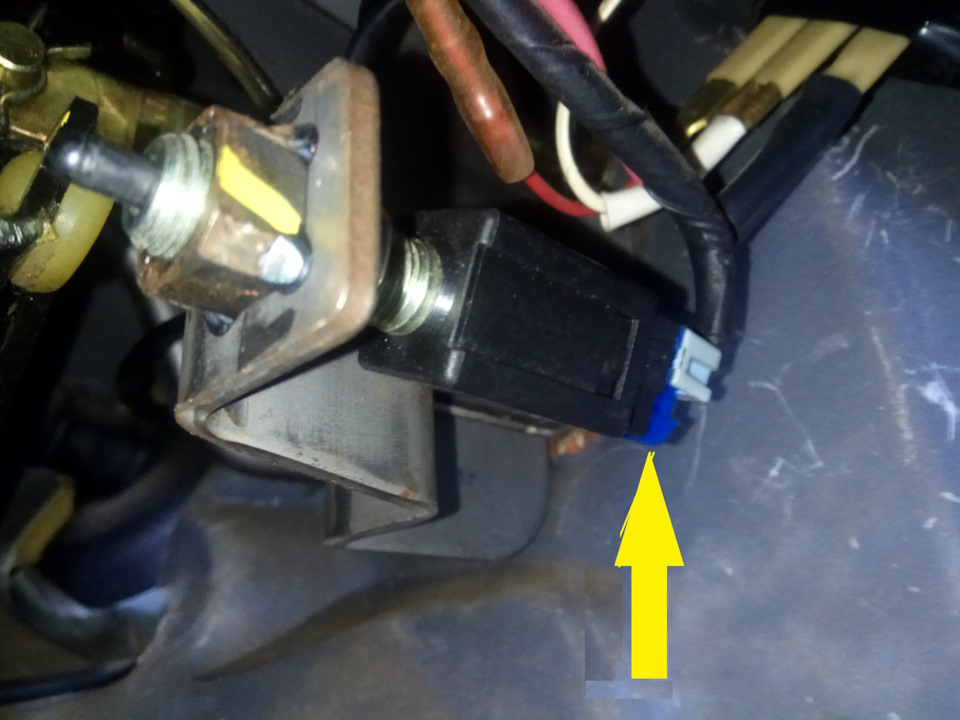

Аккуратный демонтаж разъема электропроводки концевика

Перед отсоединением разъема убедитесь в отключении минусовой клеммы аккумулятора для предотвращения короткого замыкания. Осмотрите корпус коннектора на предмет видимых повреждений, трещин или следов окисления контактов.

Определите тип фиксатора разъема: пластиковый язычок, пружинный зажим или резиновый уплотнитель. Подготовьте инструменты – плоскую отвертку с тонким жалом или пластиковую монтажку, чтобы избежать повреждения хрупких элементов.

Последовательность демонтажа

1. Зафиксируйте корпус концевика рукой, исключая передачу нагрузки на провода.
2. Нажмите/отогните фиксатор инструментом:
   • Пластиковый язычок – подденьте отверткой до характерного щелчка.
   • Пружинный зажим – сожмите боковые усики плоскогубцами.
   • Резиновый уплотнитель – аккуратно раскачайте коннектор из стороны в сторону.
3. Потяните разъем вдоль оси штекера без перекоса. Не прилагайте избыточное усилие!
4. При сопротивлении повторно проверьте фиксатор – часто остаются скрытые защелки.

После снятия защитите контакты от влаги и грязии, обернув разъем чистой ветошью или полиэтиленом. Убедитесь в отсутствии деформации штырьков на колодке концевика – при искривлении аккуратно выпрямите их тонкогубцами.

Извлечение неисправного концевика из посадочного места

Отсоедините электрический разъём от концевика, аккуратно нажав на фиксирующий язычок и потянув колодку назад. Убедитесь, что клеммы разъёма чистые и не имеют признаков коррозии или механических повреждений перед дальнейшими действиями.

Определите тип крепления концевика: чаще всего используется пластиковый фиксатор в виде поворотного флажка либо резьбовая часть корпуса. Для флажка потребуется провернуть его на 90° против часовой стрелки специальной отвёрткой с плоским шлицем, после чего деталь высвободится.

Методы демонтажа

При закисании или поломке пластикового крепления:

• Плоскогубцами с узкими губками – аккуратно ухватитесь за корпус концевика, избегая сдавливания чувствительного штока, и раскачивающими движениями извлеките из гнезда.
• Монтажной лопаткой – подденьте край корпуса через мягкую тканевую прокладку, чтобы не повредить посадочное место на кронштейне педали.

Для резьбовых концевиков:

1. Очистите резьбу от грящи щёткой
2. Используйте торцевой ключ нужного размера или глубокую головку
3. Выкручивайте против часовой стрелки, придерживая кронштейн

Проблема при извлечении	Решение
Прикипание корпуса	Обработайте соединение WD-40, выждите 10 минут
Сломанный фиксатор	Извлекайте остатки пинцетом, очистите паз от пластика

Проверьте посадочное гнездо после демонтажа – удалите металлическую стружку, остатки уплотнителя или пластиковые осколки пылесосом. Убедитесь в отсутствии деформации направляющих и целостности контактов внутри разъёма перед установкой нового концевика.

Чистка колодки разъема от окисления контактным очистителем

Окисление контактов в колодке разъема концевика педали тормоза – частая причина ложных сигналов или полного отказа системы. Коррозия образуется из-за влаги, перепадов температур или длительной эксплуатации, нарушая проводимость электрического сигнала между концевиком и проводкой.

Для устранения проблемы потребуется демонтировать колодку разъема с корпуса концевика или блока управления. Аккуратно отсоедините фиксатор (при наличии), нажмите на язычок замка и потяните разъем вдоль оси. Избегайте резких движений, чтобы не повредить провода или пластиковые защелки.

Последовательность чистки

1. Встряхните баллон с контактным очистителем (например, Kontakt U, Liqui Moly Elektro-Spray).
2. Нанесите струю средства на металлические контакты внутри колодки с расстояния 10-15 см.
3. Используйте тонкую неметаллическую щетку (пластиковую/зубочистку) для аккуратного удаления стойких окислов. Не применяйте абразивы!
4. Повторно обработайте контакты очистителем, чтобы смыть остатки загрязнений.
5. Просушите разъем естественным путем 5-10 минут (не используйте нагревательные приборы).

Критические правила: Работы выполняйте при отключенном аккумуляторе! Избегайте попадания очистителя на пластиковые детали интерьера – некоторые составы могут повредить покрытия. После сборки проверьте работу концевика: при нажатии педали должны загораться стоп-сигналы, а в автомобилях с АКПП – разблокироваться селектор.

Ошибки при чистке	Последствия
Использование WD-40 или бензина	Остается масляная пленка, притягивающая пыль
Чистка наждачной бумагой	Стирание защитного покрытия контактов
Неполная просушка	Короткое замыкание при подаче напряжения

Регулировка зазора штока концевика при установке нового

Правильная регулировка зазора между штоком концевика и педалью тормоза обеспечивает своевременное срабатывание стоп-сигналов и корректную работу систем ABS/ESP. Недостаточный зазор вызывает постоянное нажатие штока, что приводит к перегреву цепи и преждевременному выходу из строя нового элемента. Избыточный зазор провоцирует запаздывание активации стоп-сигналов или их полное невключение.

Перед регулировкой убедитесь в правильной посадке концевика в крепежное гнездо и отсутствии деформаций кронштейна. Проверьте свободный ход педали без заеданий, очистите контактные площадки от грязи. Подготовьте набор рожковых ключей, плоскую отвертку и щуп для замеров.

Пошаговая процедура регулировки

1. Ослабьте контргайку на корпусе концевика ключом на 10-13 мм (размер зависит от модели авто).
2. Установите педаль в верхнее положение (полностью отпущена), обеспечив контакт с упорной площадкой.
3. Вращайте корпус концевика до достижения зазора, указанного в мануале авто:
   • Типовой диапазон: 0.5-3 мм
   • Контроль щупом: вставьте щуп требуемой толщины между штоком и педалью с легким усилием
4. Зафиксируйте корпус отверткой, затяните контргайку с моментом 8-15 Н·м (предотвращает самопроизвольное смещение).
5. Проверьте работу:
   • При легком касании педали должен раздаться характерный щелчок концевика
   • Полное нажатие педали – шток утапливается без остаточного давления на контакты

Протестируйте стоп-сигналы при работающем двигателе: помощник должен визуально подтвердить мгновенное включение/выключение ламп при минимальном ходе педали. При несоответствии повторите регулировку.

Критерии выбора оригинального концевика для замены

При подборе оригинального концевика педали тормоза необходимо строго учитывать технические параметры вашего автомобиля. Несоответствие детали приведет к некорректной работе стоп-сигналов или полному отказу системы.

Оригинальные компоненты обеспечивают точное соответствие заводским стандартам и гарантируют безопасность. Ключевые критерии выбора включают:

Основные параметры для проверки

• VIN-код автомобиля: главный идентификатор для точного определения совместимости детали
• Официальный артикул: уникальный код производителя, указанный в каталогах OEM
• Электрические характеристики: напряжение (12V) и тип контактов (нормально разомкнутый/замкнутый)
• Геометрия корпуса: форма креплений, длина штока, угол подключения разъема

Критерий	Проверка	Риски при несоответствии
Бренд производителя	Логотип на корпусе и упаковке (Bosch, Vemo, Hella)	Неправильная коммутация цепи
Степень защиты	Маркировка IP (не ниже IP54)	Короткое замыкание от влаги/пыли
Упаковка	Голограмма, штрих-код, фирменные элементы защиты	Получение контрафактной детали

Важно: перед покупкой сравните новый концевик со снятым образцом. Несоответствие в размерах монтажных ушек или расположении контактов – явный признак неоригинальной детали.

Покупка детали по VIN-коду в каталогах автозапчастей

Поиск концевика педали тормоза по VIN-коду гарантирует точное соответствие детали конкретной комплектации и году выпуска автомобиля. VIN содержит зашифрованную информацию о модели, двигателе и заводском оснащении, что исключает ошибки при подборе компонента для сложных электронных систем.

Онлайн-каталоги автозапчастей используют VIN для автоматического определения совместимых оригинальных и аналоговых запчастей. Система анализирует заводскую конфигурацию тормозного узла и предлагает корректные варианты выключателя стоп-сигнала, экономя время на ручной подбор по параметрам.

Порядок действий при поиске

1. Найдите VIN-код в ПТС, на шильдике в проёме водительской двери или под лобовым стеклом.
2. Введите VIN в поисковую строку на сайтах:
   • Exist.ru
   • Emex.ru
   • ZapOnline.ru
   • DellParts.ru
3. Перейдите в раздел "Тормозная система" → "Педаль тормоза" → "Выключатель стоп-сигнала".
4. Сравните предложенные варианты по:

   Параметр	Важность
   Артикул OEM	Сверка с оригиналом
   Производитель	Bosch, Hella, Metzger и др.
   Тип разъёма	2-pin, 4-pin

5. Уточните совместимость через фильтр "Показать на моём авто" в карточке товара.

При отсутствии результатов по VIN используйте расширенный поиск с указанием: марки, модели, года выпуска и кода двигателя. Сверяйте визуальное исполнение концевика на фото в каталоге со снятой деталью.

Тестирование работы стоп-сигналов после установки

После монтажа нового концевика педали тормоза выполните проверку стоп-сигналов. Убедитесь, что все осветительные элементы включаются синхронно при нажатии педали. Проверка проводится при работающем зажигании или запущенном двигателе для корректного напряжения в цепи.

Попросите помощника визуально проконтролировать срабатывание задних фонарей или используйте отражение света в стекле, стене. Обратите внимание на равномерность свечения ламп и отсутствие задержек активации. При отсутствии помощника зафиксируйте педаль в нажатом положении подходящим упором (например, деревянным бруском) для самостоятельного осмотра.

Критерии корректной работы

• Мгновенное включение при легком касании педали тормоза
• Отсутствие мерцания при удержании педали в фиксированном положении
• Полное отключение после отпускания педали без залипания контактов
• Одновременная работа всех секций стоп-сигналов (центрального и боковых)

Проведите серию тестовых нажатий с разной интенсивностью. Убедитесь в стабильной работе концевика при плавном и резком воздействии на педаль. При обнаружении задержек срабатывания или неполного включения ламп проверьте регулировку положения выключателя.

Проблема	Возможная причина	Действие
Лампы не включаются	Неправильное подключение проводов, перегоревшие предохранители	Проверить цепь мультиметром, заменить предохранитель
Постоянное горение	Неправильный зазор концевика, залипание контактов	Отрегулировать положение выключателя
Неравномерное свечение	Разные типы ламп в фонарях, окисление контактов	Заменить лампы на идентичные, зачистить клеммы

После успешной проверки совершите тестовую поездку с контролем работы стоп-сигналов в реальных условиях. Особое внимание уделите поведению системы при резком торможении и длительном удержании педали на светофорах.

Контроль корректности активации габаритов при запуске

Проблема с концевиком педали тормоза может проявляться не только в некорректной работе стоп-сигналов или невозможности запуска двигателя, но и в нарушении автоматического включения габаритных огней при запуске двигателя. Многие современные автомобили активируют габариты автоматически в момент запуска двигателя или при включении зажигания, и концевик тормоза часто является частью этой логики управления освещением.

Если концевик неисправен (залип в замкнутом или разомкнутом положении, имеет плохой контакт), блок управления кузовом (BCM) или соответствующий модуль может получить неверный сигнал о состоянии педали тормоза. Это способно нарушить последовательность команд, отвечающую за автоматическое включение габаритных огней в предусмотренных режимах работы.

Проверка и устранение неисправности

Для проверки влияния концевика тормоза на автоматическую активацию габаритов выполните следующие действия:

1. Визуальная проверка работы габаритов:
   • Включите зажигание (без запуска двигателя). Габаритные огни должны включиться автоматически на большинстве моделей (проверьте руководство пользователя).
   • Запустите двигатель. Габариты должны остаться включенными.
   • Выключите зажигание/двигатель. Габариты должны погаснуть либо погаснуть с задержкой (функция "Follow Me Home").

   Отсутствие включения габаритов при включении зажигания или запуске двигателя указывает на возможную проблему в цепи управления.

2. Проверка концевика педали тормоза:
   • Найдите концевик (обычно над педалью тормоза или на кронштейне педального узла).
   • Визуально осмотрите его на предмет механических повреждений, следов подгорания, загрязнения.
   • Отсоедините электрический разъем концевика.
   • Используя мультиметр в режиме проверки сопротивления (Омы) или целостности цепи:
     • При отпущенной педали тормоза: Концевик в норме разомкнут (бесконечное сопротивление / обрыв цепи).
     • При нажатой педали тормоза: Концевик в норме замкнут (сопротивление близко к 0 Ом / цепь замкнута).
   • Проверьте состояние контактов в разъеме концевика и на блоке управления на предмет окисления или повреждения.
3. Проверка проводки:
   • Осмотрите жгут проводов, идущий от концевика к блоку управления (BCM) или реле, на предмет перетираний, обрывов, повреждений изоляции.
   • Проверьте наличие напряжения питания на соответствующем проводе к концевику (если применимо по схеме) при включенном зажигании.
   • Проверьте целостность сигнального провода от концевика до BCM.
   • Проверьте "массу" (если концевик ее использует).

Симптом	Возможная причина (связь с концевиком)	Проверка/Решение
Габариты не включаются автоматически при запуске	Неверный сигнал с концевика тормоза на BCM (залип в замкнутом/разомкнутом состоянии)	Диагностика концевика мультиметром, замена неисправного
Габариты не выключаются после остановки двигателя	Концевик залип в положении "тормоз нажат" или обрыв в цепи сигнала	Диагностика концевика, проверка целостности сигнальной цепи до BCM
Габариты включаются/выключаются самопроизвольно	Плохой контакт в разъеме концевика, перетерся провод	Визуальный осмотр и "прозвонка" жгута, чистка контактов разъема

Важно: Восстановление корректной работы концевика педали тормоза (очистка, регулировка, замена) и устранение неисправностей в его цепи обычно решает и проблему с автоматической активацией габаритных огней, если она была вызвана именно этим компонентом. Если проблема сохраняется после проверки концевика и его проводки, требуется углубленная диагностика блока управления кузовом (BCM) и его программного обеспечения.

Список источников

При подготовке материала о неисправностях концевого выключателя педали тормоза использовались специализированные технические источники, охватывающие принципы работы, диагностику и ремонт элементов тормозной системы автомобиля.

Основное внимание уделялось практическим руководствам по электрооборудованию транспортных средств, рекомендациям автопроизводителей, а также экспертной информации из профильных изданий по авторемонту.

• Официальные сервисные руководства производителей автомобилей (VW, Toyota, Lada и др.) по ремонту тормозных систем
• Учебные пособия по автомобильной электронике: "Электрооборудование транспортных средств" (Ю.В. Чумаченко)
• Технические бюллетени диагностики неисправностей BRAKE системы (Bosch Automotive Handbook)
• Профильные форумы мастеров-автоэлектриков: CarHelp, Drive2 (разделы по диагностике концевиков)
• Видеоинструкции по замене концевых выключателей от сертифицированных автосервисов
• Справочник "Неисправности тормозных систем легковых автомобилей" (изд. За Рулем)
• Методические рекомендации по проверке цепей стоп-сигналов (ГОСТ Р 51709-2001)

Видео: Проваливается педаль тормоза СМОТРЕТЬ ДО КОНЦА ВАЖНО


• Отзывы о запчастях для генератора Krauf

• Ford Focus III - характеристики и мнения владельцев

• Регулировка зажигания ВАЗ 2107 - пошаговая инструкция
