Сломался задний мост МТЗ-80? Виной - перепадающая нагрузка
Статья обновлена: 18.08.2025
Задний мост трактора МТЗ-80 подвергается экстремальным эксплуатационным нагрузкам.
Резкие перепады усилий при работе навесного оборудования создают ударные воздействия на узлы трансмиссии.
Циклические пиковые нагрузки превысили прочность шестерен главной передачи.
Результатом стала деформация зубьев и разрушение дифференциала.
Явные признаки перепадающей нагрузки на задний мост трактора
Перепадающая нагрузка проявляется через специфические звуковые и вибрационные аномалии в работе заднего моста. Эти симптомы возникают при резких изменениях крутящего момента, например, при старте с места, преодолении препятствий или внезапном сбросе тяги.
Характерные признаки усиливаются при увеличении тягового усилия или работе с навесным оборудованием. Их игнорирование приводит к прогрессирующим повреждениям шестерен, подшипников и валов, вплоть до полного выхода узла из строя.
Ключевые индикаторы перегрузки
- Ударные шумы ("стук металла") при резком трогании или изменении скорости
- Периодический визг или скрежет в зоне редуктора при нагрузке
- Вибрация рулевой колонки и сиденья, синхронизированная с вращением колес
- Локальный перегрев картера моста (определяется рукой на ощупь)
- Самопроизвольное смещение трактора в сторону при движении под нагрузкой
Дополнительные диагностические маркеры включают:
- Неравномерный износ шин задних колес
- Течь масла через сальники и уплотнения моста
- Металлическая стружка в масле слитом из редуктора
- Затрудненное переключение передач под нагрузкой
Критичные узлы моста МТЗ-80, уязвимые к неравномерным нагрузкам
Перепадающая нагрузка, особенно при работе с навесным оборудованием на неровной местности, пробуксовках или резком снятии тяги, создает экстремальные знакопеременные и ударные усилия в трансмиссии. Эти нагрузки концентрированно воздействуют на наиболее нагруженные элементы заднего моста, многократно превышая расчетные режимы.
Неравномерное распределение крутящего момента и реактивных сил от земли вызывает локальные перегрузки, приводит к ускоренному усталостному износу металла и, в конечном итоге, к разрушению ключевых деталей. Особенно уязвимыми к таким условиям эксплуатации являются следующие узлы:

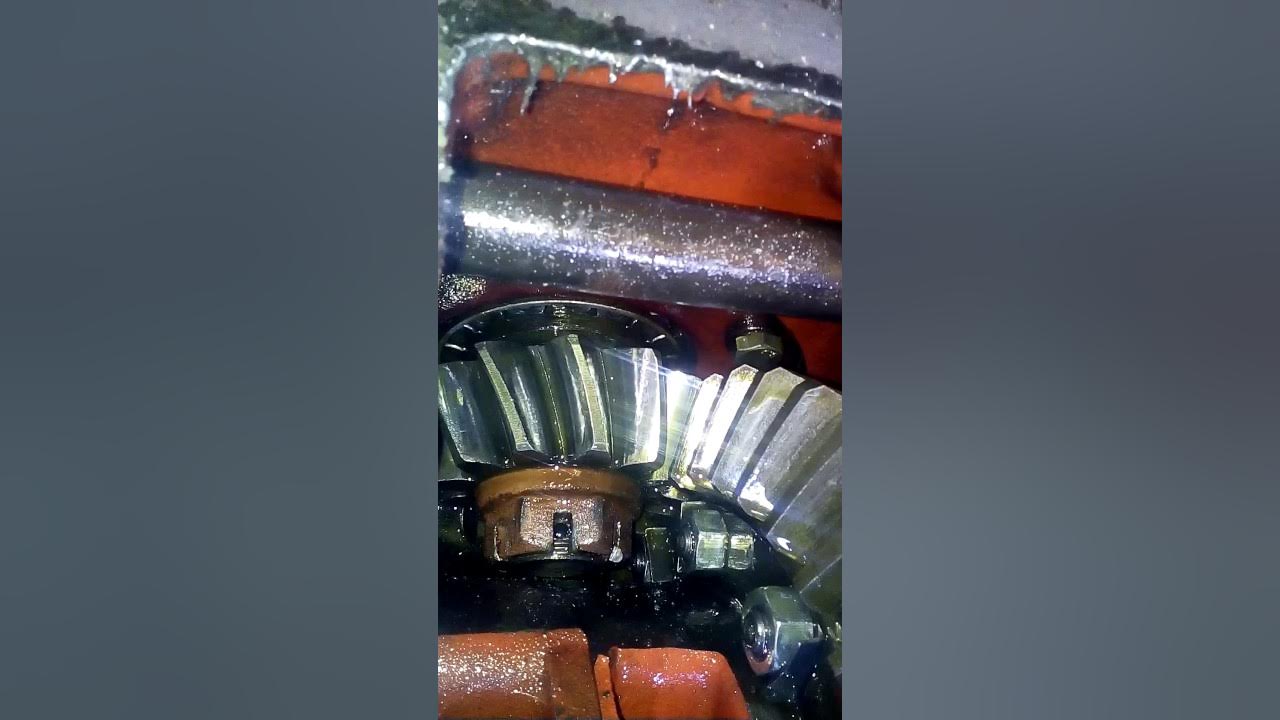

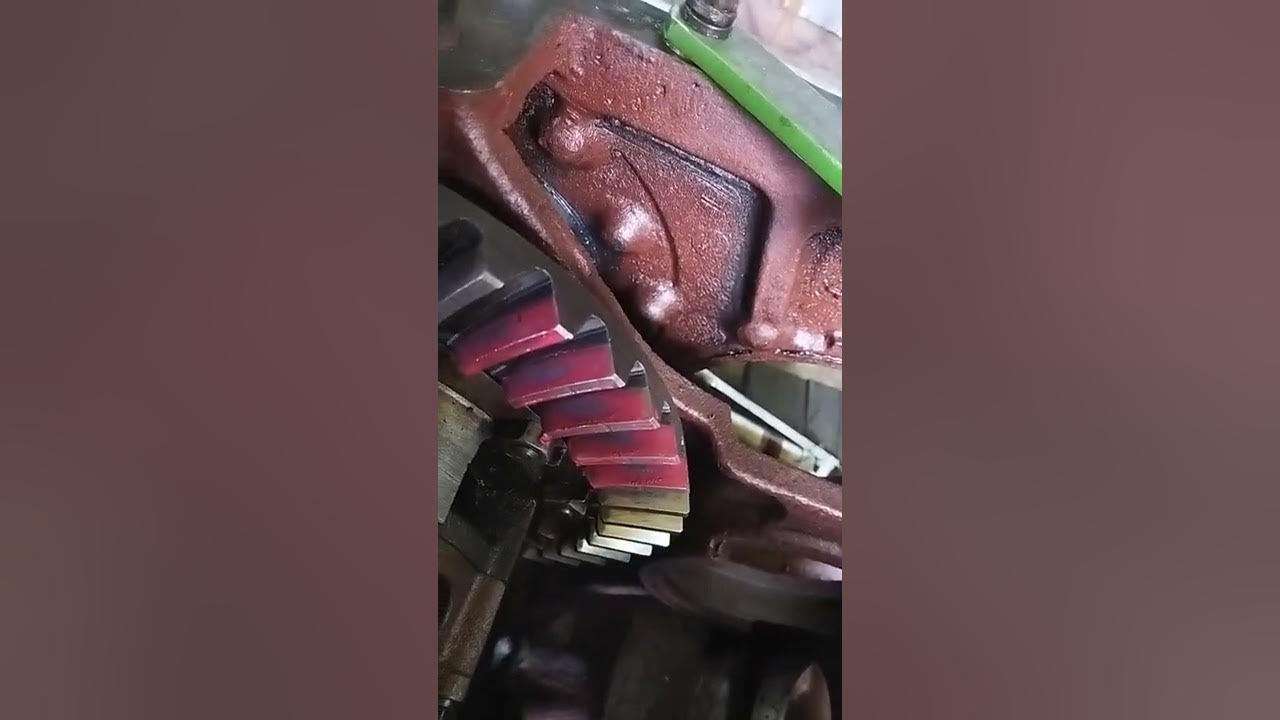

- Главная передача (Конические шестерни): Зубья ведущей и ведомой конических шестерен испытывают колоссальные контактные напряжения и изгибные нагрузки. Перепады момента приводят к ударному контакту зубьев, выкрашиванию рабочих поверхностей (питтингу), поломке зубьев, особенно у основания.
- Дифференциал:
- Сателлиты и полуосевые шестерни: При резкой разгрузке одного колеса (пробуксовка, вывешивание) или резкой подаче нагрузки, сателлиты испытывают ударные нагрузки на оси вращения и зубьях. Возможна деформация или поломка осей сателлитов, сколы и выкрашивание зубьев как сателлитов, так и полуосевых шестерен.
- Коробка дифференциала: Корпус дифференциала воспринимает нагрузки от шестерен. Ударные нагрузки могут вызвать трещины в корпусе, разрушение посадочных мест под оси сателлитов или подшипники.
- Полуоси: Являются самым слабым звеном при крутильных перегрузках. Знакопеременный крутящий момент, особенно в сочетании с изгибом при перекосах моста или заклинивании колеса, приводит к усталостным трещинам и последующему скручиванию или поломке полуоси, чаще всего в зоне шлицевого соединения или у фланца.
- Подшипники:
- Подшипники главной передачи (конические роликовые): Перекосы моста и ударные осевые/радиальные нагрузки вызывают неравномерный износ дорожек качения и тел качения, перегрев, заклинивание и разрушение подшипников.
- Подшипники дифференциала: Аналогично страдают от перекосов и ударных нагрузок, передающихся от коробки дифференциала.
- Подшипники полуосей: Могут выходить из строя из-за изгибающих моментов и радиальных нагрузок при неравномерном воздействии на колеса.
| Узел | Тип нагрузки | Типичное повреждение |
|---|---|---|
| Главная передача (шестерни) | Ударный контакт зубьев, изгиб | Выкрашивание (питтинг), поломка зубьев |
| Сателлиты и полуосевые шестерни дифф. | Удар, знакопеременный изгиб зубьев | Скол/выкрашивание зубьев, поломка осей сателлитов |
| Коробка дифференциала | Удар, растяжение/сжатие | Трещины корпуса, разрушение посадочных мест |
| Полуоси | Знакопеременное кручение, изгиб | Усталостная трещина, скручивание, поломка (часто у шлицов) |
| Подшипники (все) | Радиальные/осевые перегрузки, перекос | Выкрашивание дорожек/тел качения, заклинивание |
Основные эксплуатационные ошибки, провоцирующие перепадающие нагрузки
Несоблюдение норм загрузки прицепа или навесного оборудования – ключевая причина перепадающих нагрузок. Превышение грузоподъемности либо неравномерное распределение массы смещает центр тяжести, создавая динамические удары на задний мост при движении по неровностям.
Некорректная балансировка сцепки "трактор-прицеп" усиливает негативный эффект. Слишком низкое или высокое расположение дышла прицепа относительно точки навески формирует рычаг, генерирующий резкие колебания вертикальной нагрузки на мост при старте, торможении или изменении рельефа.
Типичные ошибки операторов
- Резкие маневры: Интенсивные разгоны и экстренные торможения провоцируют силовые рывки из-за инерции груза.
- Игнорирование рельефа: Подъемы/спуски на высокой скорости без коррекции передачи вызывают циклическое перераспределение веса на заднюю ось.
- Буксировка без демпфирования: Отказ от использования амортизирующих сцепных устройств при работе с тяжелыми прицепами.
| Ошибка | Последствие для моста | Профилактика |
|---|---|---|
| Перегруз задней навески | Деформация полуосей, разрушение подшипников | Контроль веса по техпаспорту прицепа |
| Езда с частично опущенным навесным устройством | Ударные нагрузки от "подпрыгивания" оборудования | Фиксация гидросистемы в транспортном положении |
- Неисправность гидросистемы навески:
Подтекание уплотнений или износ насоса приводят к самопроизвольному опусканию орудий, резко изменяя нагрузку на мост.
- Неправильный выбор шин:
Установка покрышин с несоответствующим индексом грузоподъемности или давлением снижает амортизацию ударов.
Методика измерения фактического распределения нагрузки на ступицы
Основным способом определения фактической нагрузки на ступицы заднего моста МТЗ 80 является использование тензометрических датчиков. Эти датчики устанавливаются непосредственно на элементы подвески или оси, фиксируя деформации металла под воздействием веса. Полученные данные преобразуются в значения нагрузки с помощью калибровочных коэффициентов.
Для точности измерений требуется предварительная подготовка: очистка поверхностей крепления датчиков, проверка нулевых показаний оборудования и учет температуры окружающей среды. Замеры проводятся в статическом положении техники на ровной платформе с контролем давления в шинах, а также в динамических режимах (транспортировка груза, работа навесного оборудования).
Этапы проведения измерений
- Монтаж датчиков: Установка тензорезисторов на:
- Оси ступиц заднего моста
- Реактивные штанги подвески
- Опорные поверхности кронштейнов
- Калибровка системы:
Этап Действие Нулевая точка Фиксация показаний без нагрузки Эталонный вес Приложение известной массы для расчета коэффициентов - Сбор данных:
- Статика: Замеры на ровной поверхности с разным уровнем загрузки
- Динамика: Регистрация показаний при:
- Подъеме/опускании навесного оборудования
- Движении с номинальной скоростью
- Преодолении препятствий
Анализ результатов включает сравнение распределения нагрузки между левой/правой ступицами с паспортными значениями. Отклонение более 10% свидетельствует о неравномерном износе узлов или деформации моста. Данные визуализируются в виде графиков нагрузки на каждую ступицу в зависимости от режима эксплуатации.
Диагностика разрушения подшипников и сателлитов при пиковых нагрузках
Пиковые нагрузки на задний мост МТЗ 80, вызванные перепадающей нагрузкой, провоцируют критические напряжения в узле дифференциала. Концентрация усилий на подшипниках и сателлитах превышает расчетный запас прочности, приводя к пластическим деформациям, усталостным трещинам и скалыванию зубьев. Диагностика начинается с анализа характера поломки: локализация разрушений указывает на зоны максимального контактного давления.
Обязательно исследуются фрагменты разрушенных деталей – сколы на зубьях сателлитов, выкрашивание беговых дорожек подшипников, деформация сепараторов. Наличие чешуйчатого излома с концентрическими линиями свидетельствует о усталостном разрушении, а острые границы сколов – о мгновенной перегрузке. Параллельно проверяется состояние смазки: металлическая стружка в масле подтверждает задиры и абразивный износ.
Ключевые этапы диагностики
- Визуальный осмотр фрагментов подшипников: оценка состояния тел качения, дорожек и сепараторов на предмет вмятин, выкрашивания, оплавления
- Исследование сателлитов: выявление сколов зубьев, трещин в зоне контакта с полуосевыми шестернями, деформации посадочных осей
- Контроль геометрии корпуса дифференциала: биение посадочных мест под подшипники, смещение осей сателлитов
- Анализ остаточного люфата: проверка осевого и радиального зазоров в узле после демонтажа
| Признак разрушения | Возможная причина | Метод верификации |
|---|---|---|
| Радиальные трещины на кольцах подшипников | Чрезмерное напряжение смятия | Магнитопорошковая дефектоскопия |
| Выкрашивание рабочих поверхностей | Усталость металла, перегрев | Измерение твердости, микроскопия |
| Сколы вершин зубьев сателлитов | Ударная нагрузка, дисбаланс | Сопоставление с парными шестернями |
| Деформация сепараторов | Заедание тел качения | Проверка соосности посадочных гнезд |
Критически важно определить последовательность разрушения: первичное повреждение подшипников ведет к перекосу осей сателлитов и их заклиниванию. Обратная ситуация – разрушение сателлита провоцирует ударную нагрузку на подшипники. Для подтверждения выполняются замеры биения посадочных поверхностей и расчет контактных пятен на зубьях уцелевших элементов.
Заключительный этап – моделирование условий эксплуатации: расчет реальных нагрузок с учетом веса навесного оборудования, характера грунта и динамики работы гидросистемы. Это позволяет дифференцировать производственный дефект от эксплуатационного перегруза.
Восстановление деформированного редуктора и полуосей после перегрузки
Первым этапом проводится тщательная дефектовка узлов: редуктор разбирается, промывается, выполняется замер геометрии корпуса дифференциала, сателлитов, полуосевых шестерен и чашек дифференциала. Полуоси проверяются на изгиб и скручивание при помощи индикаторных стендов и шаблонов, выявляются трещины магнитопорошковым методом.
Деформированные детали с допустимыми искажениями подвергаются механической правке. Корпус редуктора восстанавливается рихтовкой под прессом с последующим фрезерованием посадочных плоскостей, а полуоси – холодной калибровкой или термоправкой при нагреве до 800-850°C с контролем структуры металла. Критически поврежденные элементы заменяются на новые оригинальные или усиленные аналоги.
Технологии ремонтных операций
При восстановлении шестерен применяются:
- Шлифовка рабочих поверхностей зубьев с минимальным съемом металла
- Наплавка изношенных участков с последующей механической обработкой
- Химико-термическое упрочнение (цементация, азотирование)
Сборка редуктора выполняется с соблюдением критических параметров:
| Зацепление шестерен главной передачи | 0.25-0.35 мм |
| Осевой люфт сателлитов | не более 0.1 мм |
| Натяг подшипников дифференциала | 0.08-0.13 мм |
Обязательна притирка шестерен в сборе на стенде с промывкой через 2 часа работы. После сборки проводятся гидравлические испытания картера на герметичность под давлением 0.8 атм и тестовые запуски с постепенным увеличением нагрузки до номинальных значений. Устанавливаются усиленные сальники и контрольные магнитные пробки для мониторинга металлической стружки.
Технология балансировки нагрузки при монтаже тяжелого навесного оборудования
Перекос веса при установке тяжелых навесных агрегатов создает критическую точечную нагрузку на элементы заднего моста МТЗ-80, провоцируя деформации полуосей, разрушение шестерен главной передачи и выход из строя дифференциала. Неравномерное распределение массы нарушает геометрию подвески, вызывая преждевременный износ подшипников и резинотехнических изделий.
Компенсация дисбаланса требует строгого соблюдения двух ключевых принципов: симметричного расположения центра тяжести оборудования относительно продольной оси трактора и переноса части нагрузки на переднюю ось. Игнорирование этих правил приводит к циклическим перегрузкам заднего моста при работе с грунтозацепами, подъеме плугов или транспортировке заполненных бункеров.
Алгоритм балансировки
- Расчет весовых параметров: определение массы оборудования, координат центра тяжести и допустимой нагрузки на заднюю ось по техпаспорту трактора
- Симметричный монтаж: установка навески строго по осевой линии с контролем зазоров рамы
- Использование противовесов: монтаж балансировочных грузов на передний брус в пропорции 1:4 к массе навески
| Тип оборудования | Рекомендуемый передний противовес |
| Плуг 5-корпусный | 120-150 кг |
| Бункер-разбрасыватель | 200-250 кг |
| Экскаваторная установка | 300-400 кг |
Контрольные операции после монтажа включают замер дорожного просвета под картером моста, проверку уровня масла в редукторе и тестовую эксплуатацию с фиксацией температуры узла термометром. При появлении вибрации или неестественного шума требуется немедленная остановка для коррекции балансировки.
Список источников
Для анализа причин поломки заднего моста МТЗ-80 под воздействием перепадающей нагрузки потребовалось изучение технической документации трактора и профильных исследований. Основное внимание уделялось разделам, описывающим конструктивные особенности трансмиссии, допустимые нагрузки и типовые дефекты узлов.
Ключевые источники включают официальные руководства по эксплуатации, научные публикации о динамических нагрузках в сельхозтехнике и практические методики диагностики. Особое значение имели материалы, раскрывающие взаимосвязь эксплуатационных факторов и усталостных разрушений деталей.
Основные материалы
- Руководство по эксплуатации трактора МТЗ-80/82 (Официальное издание Минского тракторного завода)
- Конструкция и расчет сельскохозяйственных тракторов (В.А. Родичев, Ю.Т. Болотов)
- Статья "Динамические нагрузки в трансмиссиях мобильных машин" (Вестник сельскохозяйственной науки, №4, 2020)
- Методика технической диагностики задних мостов колесных тракторов (ГОСТ 27.002-2015)
- Раздел "Усталостная прочность деталей ходовой системы" в справочнике Ремонт тракторов (под ред. И.С. Левина)
- Отчеты о полевых испытаниях МТЗ-80 при работе с навесным оборудованием (НИИ Сельхозмашиностроения, 2018-2022)
- Практическое пособие Типовые неисправности трансмиссии МТЗ (Учебный центр "Агротехсервис")
