Замена или ремонт элементов салона ВАЗ 2107 часто требует демонтажа передней панели. Правильное снятие "торпедо" обеспечит доступ к проводке, отопителю, контрольным приборам и монтажным узлам.

Данная инструкция подробно описывает процесс демонтажа панели автомобиля ВАЗ 2107. Следуя шагам, вы избежите повреждения пластиковых элементов и крепежа, выполните работу аккуратно и эффективно.

Подготовьте необходимые инструменты: крестовую и плоскую отвертки, ключи на 8 и 10, пассатижи. Уделите внимание последовательности действий и аккуратному обращению с хрупким пластиком.

Необходимые инструменты для демонтажа

Перед началом работ подготовьте инструменты, чтобы избежать задержек. Отсутствие нужных приспособлений усложнит процесс и повысит риск повреждения деталей.

Убедитесь, что все предметы находятся в исправном состоянии и легкодоступны. Работайте в хорошо освещенном месте с достаточным пространством для размещения снятых элементов.

• Крестовая отвертка – для выкручивания саморезов с крестообразным шлицем.
• Плоская отвертка (ширина лезвия 4-5 мм) – для демонтажа пластиковых заглушек и фиксаторов.
• Торцевой ключ на 8 мм с удлинителем – для откручивания гаек крепления панели к кронштейнам.
• Плоскогубцы – для извлечения стопорных колец или фиксаторов тросов.
• Фонарик – для подсветки труднодоступных мест соединений.

Отключение аккумуляторной батареи

Работы с электрооборудованием автомобиля требуют обязательного обесточивания системы. Это исключает риск короткого замыкания при случайном повреждении проводки и предотвращает срабатывание подушек безопасности.

Для безопасного отсоединения АКБ подготовьте ключ на 10 мм. Убедитесь, что зажигание выключено, все потребители энергии (фары, магнитола) деактивированы, ключи извлечены из замка.

Порядок действий:

1. Откройте капот и зафиксируйте его штатной опорой.
2. Найдите аккумуляторную батарею в правой части подкапотного пространства (по ходу движения автомобиля).
3. Сначала ослабьте ключом гайку крепления отрицательной клеммы (маркирована знаком «–» или имеет черный/синий цвет изоляции).
4. Снимите клемму с вывода АКБ и отведите провод в сторону, исключив его случайный контакт с выводом.
5. Аналогично ослабьте и снимите положительную клемму (знак «+», красный цвет изоляции).

Изолируйте снятые клеммы ветошью или поместите их так, чтобы металлические части не касались кузова, двигателя или друг друга. Убедитесь, что провода не натянуты и не пережаты.

Снятие пластмассового вентиляционного дефлектора

Дефлектор расположен в верхней части торпедо со стороны лобового стекла и крепится пластиковыми фиксаторами. Подготовьте тонкую плоскую отвертку или пластиковый монтажный инструмент для аккуратного демонтажа.

Перед началом работ убедитесь в отсутствии помех (антенна, видеорегистратор). Салон должен быть чистым – мелкие детали фиксаторов легко теряются.

Пошаговая процедура демонтажа

1. Встаньте со стороны переднего пассажирского сиденья для лучшего доступа к дефлектору
2. Определите местоположение трех фиксирующих защелок: двух по краям и одной в центральной части
3. Подденьте левый край дефлектора инструментом, нажимая фиксатор вниз до щелчка
4. Повторите операцию для правого края, придерживая освобожденную левую часть рукой
5. Аккуратно обработайте центральный фиксатор, одновременно потягивая элемент на себя

После отщелкивания всех клипс, плавно потяните дефлектор вверх и на себя, освобождая направляющие выступы. Избегайте резких движений – пластик старого образца часто становится хрупким.

Элемент крепления	Расположение	Тип воздействия
Боковые клипсы	Левый/правый край	Нажатие вниз
Центральная защелка	Середина дефлектора	Нажатие + подъем

При видимых повреждениях фиксаторов сразу подготовьте замену – восстановить сломанные клипсы невозможно. Очистите посадочное место от пыли перед обратной установкой.

Демонтаж рычагов управления печкой

Перед началом работ снимите панель приборов, обеспечив доступ к механизмам управления отопителем. Убедитесь, что ключ зажигания извлечен, а проводка отсоединена от клемм аккумулятора.

Осмотрите крепление рычагов: они зафиксированы на кронштейне металлической шпилькой со шлицевой головкой. Подготовьте плоскую отвертку и пассатижи для извлечения фиксатора.

Последовательность снятия

1. Переведите все три рычага управления (температура, направление потоков, вентилятор) в крайнее верхнее положение
2. Зафиксируйте отверткой шпильку на кронштейне, нажав на ее шлицевую часть
3. Плавно потяните рукоятки на себя, извлекая их вместе с тягами из посадочных гнезд
4. Извлеките металлическую шпильку-фиксатор пассатижами через технологическое отверстие в кронштейне

Важно: не прикладывайте чрезмерное усилие при снятии рукояток – пластиковые крепления тяг хрупкие. При закисании механизма обработайте шпильку WD-40 за 10 минут до демонтажа.

Элемент	Тип крепления
Рычаги	Шлицевая шпилька
Тяги	Пластиковые защелки

Отсоедините тяги от заслонок печки, сжав фиксаторы плоскогубцами. Поместите мелкие детали в контейнер, чтобы избежать потерь. Проверьте состояние пластиковых втулок на концах тяг – при наличии трещин замените их.

Извлечение переключателя подсветки приборов

После демонтажа щитка приборов переверните его тыльной стороной к себе для доступа к внутренним компонентам. Найдите переключатель подсветки – он расположен в верхней центральной части платы и закреплен пластиковой защелкой.

Осмотрите корпус переключателя: с двух сторон видны фиксирующие усики, удерживающие элемент в посадочном гнезде. Не применяйте чрезмерное усилие во избежание поломки креплений или дорожек платы.

Порядок демонтажа

1. Зафиксируйте щиток приборов одной рукой
2. Указательным пальцем плавно отожмите оба фиксатора одновременно
3. Потяните корпус переключателя перпендикулярно плате до выхода из гнезда
4. Извлеките контактную колодку проводов: нажмите на язычок замка и отсоедините разъем

Элемент	Особенности
Фиксаторы	Хрупкие пластиковые усики, требующие равномерного давления
Контактная колодка	Стандартный разъем с предохранительным язычком

Проверьте состояние контактов после извлечения – очистите их от окислов при необходимости. Для установки нового переключателя повторите действия в обратном порядке: сначала подключите колодку до щелчка, затем вставьте корпус в гнездо и надавите до срабатывания фиксаторов.

Отсоединение кнопки аварийной сигнализации

Кнопка аварийки закреплена в посадочном гнезде пластиковыми фиксаторами. Она расположена на центральной консоли между дефлекторами вентиляции. Для доступа к разъему потребуется аккуратно извлечь блок кнопки из панели.

Убедитесь, что зажигание автомобиля выключено. Это предотвратит возможное короткое замыкание при отсоединении контактов. Подготовьте тонкую плоскую отвертку или пластиковый монтажный инструмент для демонтажа.

Пошаговая процедура извлечения

1. Обхватите корпус кнопки пальцами с обеих сторон
2. Плавно потяните на себя до характерного щелчка
3. При затруднении: аккуратно подденьте края инструментом через технологические пазы
4. Извлеките блок на 3-4 см для доступа к проводке

На обратной стороне кнопки расположен колодочный разъем с фиксатором. Для отсоединения:

• Нажмите пальцем на пластмассовый язычок фиксатора
• Потяните колодку вдоль оси проводов
• Не дергайте за провода! Только за корпус разъема

Тип разъема	Двухконтактный штекер
Цвета проводов	Красный с синей полосой + черный
Особенности	Защитный кожух отсутствует

После отсоединения уберите кнопку в безопасное место. Проверьте целостность фиксаторов на корпусе перед обратной установкой. При наличии повреждений замените кнопку.

Снятие часов с панели приборов

После демонтажа панели приборов переверните её задней стороной вверх. Найдите блок часов, закреплённый в центральной части пластмассовыми фиксаторами.

Обеспечьте хорошее освещение рабочей зоны. Подготовьте тонкую отвёртку или пластиковую лопатку для аккуратного отжима защёлок.

1. Определите расположение четырёх фиксаторов по периметру корпуса часов (по одному в каждом углу).
2. Поочерёдно отожмите каждый фиксатор, аккуратно поддевая его инструментом на 2–3 мм. Действуйте без резких усилий, чтобы не сломать пластик.
3. Приподнимите корпус часов после освобождения всех защёлок. Удерживайте модуль, чтобы он не упал.
4. Отсоедините электрический разъём на задней крышке часов, нажав на фиксатор язычка и потянув колодку на себя.
5. Извлеките часовой блок из посадочного гнезда панели приборов. Проверьте целостность фиксаторов и разъёма.

Важно: Не касайтесь циферблата часов пальцами – используйте тканевые перчатки во избежание загрязнений или царапин.

При замене модуля убедитесь, что новый блок полностью идентичен старому по форме разъёма и креплений.

Выкручивание винтов крепления щитка приборов

После снятия рулевого колеса и кожуха рулевой колонки переходите к откручиванию винтов, фиксирующих щиток приборов. Эти крепёжные элементы расположены по периметру панели и требуют последовательного демонтажа. Используйте крестовую отвёртку с магнитным наконечником для предотвращения потери мелких деталей.

Обратите особое внимание на винты, скрытые за декоративными заглушками в нижней части щитка – их легко пропустить. Аккуратно подденьте пластиковые заглушки тонкой плоской отвёрткой перед доступом к крепежу. Все извлечённые винты складывайте в отдельную ёмкость для сохранности.

Порядок демонтажа крепежа

1. Верхние винты: Выкрутите 2 винта под козырьком щитка приборов (над спидометром)
2. Боковые крепления: Отверните 3 винта с левой стороны панели возле переключателей света
3. Центральные точки фиксации: Демонтируйте 4 винта вокруг магнитолы и блоков управления печкой
4. Нижний ряд: Удалите 5 винтов под бардачком и возле замка зажигания (предварительно сняв заглушки)

Важно! При выкручивании нижних винтов придерживайте щиток свободной рукой – после снятия части крепежа панель может провиснуть. Проверьте отсутствие скрытых креплений в районе воздуховодов. Если панель не отделяется после удаления всех видимых винтов, аккуратно прощупайте периметр на наличие незамеченных креплений.

Ослабление болтов металлического каркаса

Подготовьте торцевой ключ на 10 мм с удлинителем и карданным шарниром для доступа к труднодоступным соединениям. Снимите декоративные заглушки с болтов, используя плоскую отвертку или нож, аккуратно поддевая элементы крепления.

Начните последовательное ослабление восьми крепежных болтов каркаса против часовой стрелки. Работайте в следующем порядке: сначала верхние болты за приборным щитком, затем боковые возле воздуховодов, после – нижние возле тоннеля трансмиссии. Оставляйте резьбовое соединение минимум на 3-4 оборота для фиксации конструкции.

Ключевые точки крепления

• Верхние болты (2 шт): За панелью приборов под ветровым стеклом
• Боковые болты (4 шт): По два с каждой стороны в зоне центральных воздуховодов
• Нижние болты (2 шт): У основания возле рычага КПП и ручного тормоза

Контролируйте положение каркаса при ослаблении креплений – конструкция может сместиться под собственным весом. Избегайте полного выкручивания болтов до завершения этапа!

Расположение	Количество	Особенности доступа
Верхние	2	Требуют карданного шарнира на ключе
Боковые	4	Нужно отодвинуть обшивку дверей
Нижние	2	Мешают тросы стояночного тормоза

Отключение колодок проводов спидометра

Колодка подключения спидометра расположена на тыльной стороне приборной панели в районе центрального щитка. Она закреплена на корпусе спидометра и обеспечивает передачу сигналов от датчика скорости и подсветку шкалы.

Перед отключением убедитесь, что зажигание автомобиля выключено во избежание короткого замыкания. Фиксатор колодки выполнен из пластика – действуйте аккуратно, чтобы не сломать крепления.

Порядок отсоединения

1. Определите расположение колодки: прямоугольный разъём серого или чёрного цвета с пучком проводов
2. Найдите пластиковый фиксатор-защёлку на верхней или боковой части корпуса колодки
3. Большим пальцем нажмите на фиксатор до характерного щелчка
4. Потяните колодку вдоль оси разъёма строго назад без перекоса
5. После отсоединения закрепите проводку на торпедо скотчем для предотвращения провисания

Тип разъёма	Количество контактов	Особенности
Стандартный	3 контакта	Фиксатор сверху
Модифицированный	4 контакта	Боковой фиксатор

При значительном усилии при демонтаже прекратите тянуть – проверьте состояние фиксатора. Частая ошибка: попытка отжать колодку отверткой приводит к поломке язычка фиксатора.

Отсоединение колодок проводов тахометра

Найдите за приборной панелью колодку проводов, подключенную к задней части тахометра. Она обычно расположена в центральной верхней части щитка приборов и зафиксирована пластиковым зажимом. Убедитесь, что вы определили именно разъем тахометра – он может быть объединен с проводами спидометра в одном корпусе.

Перед отсоединением запомните положение колодки относительно гнезда тахометра. Аккуратно нажмите пальцем на фиксатор-защелку в верхней части разъема, одновременно придерживая корпус прибора. Не прикладывайте чрезмерное усилие во избежание поломки пластиковых элементов.

Порядок действий:

1. Зафиксируйте левой рукой корпус тахометра
2. Указательным пальцем правой руки нажмите на язычок фиксатора
3. Плавно потяните колодку на себя без перекоса
4. При сопротивлении проверьте полное отжатие защелки

Важно: запрещено вытягивать разъем за провода! Если колодка не поддается:

• Очистите зону соединения от пыли
• Обработайте контакты WD-40
• Используйте плоскую отвертку для аккуратного поддевания корпуса разъема

После извлечения колодки сразу закрепите ее на соседних проводах изолентой. Это предотвратит случайное попадание разъема за панель при дальнейшей работе. Проверьте отсутствие натяжения проводов – свободный ход должен составлять 5-7 см.

Демонтаж комбинации приборов целиком

Для доступа к задней части щитка приборов потребуется полностью снять комбинацию. Предварительно отключите минусовую клемму аккумулятора во избежание короткого замыкания.

Убедитесь, что рулевая колонка опущена в максимально нижнее положение. Приготовьте крестовую отвертку с длинным жалом и фонарик для освещения труднодоступных зон.

Порядок извлечения

1. Снимите пластмассовый кожух рулевой колонки, открутив 4 самореза по периметру
2. Отсоедините разъемы проводов:
   • Справа – колодка прикуривателя и габаритных огней
   • Слева – разъем подсветки пепельницы
3. Найдите 4 крепежные гайки комбинации (Ø10 мм):

   Расположение	Количество
   Над рулевым валом	2 шт
   Под блоком сигнальных ламп	2 шт

4. Выкрутите гайки накидным ключом, придерживая щиток свободной рукой
5. Отодвиньте комбинацию от торпедо на 10-15 см для доступа к проводке
6. Поочередно отсоедините:
   • Колодку спидометра (нижний правый угол)
   • Разъемы системы контроля ламп (средний ряд)
   • Провод массы (черный, левый нижний угол)

Извлекайте узел плавным движением вперед-вниз, контролируя положение тросика спидометра. При замене отдельных приборов открутите стяжные винты на тыльной стороне щитка.

Извлечение стеклоочистителей с панели

Перед демонтажем панели необходимо снять щетки стеклоочистителей для предотвращения повреждений. Работайте аккуратно, чтобы не поцарапать лакокрасочное покрытие кузова.

Обеспечьте фиксацию рычагов стеклоочистителей в поднятом положении – для этого откройте капот или установите щетки вертикально. Это предоставит свободный доступ к креплениям.

Порядок снятия щеток

1. Поднимите пластиковый фиксатор у основания щетки (на месте соединения с рычагом).
2. Нажмите на металлический язычок крепления, утопив его внутрь рычага.
3. Потяните щетку вдоль оси рычага до полного отсоединения. При затруднениях аккуратно покачайте элемент из стороны в сторону.
4. Повторите действия для второй щетки стеклоочистителя.

Отложите снятые элементы в безопасное место, избегая контакта рабочей поверхности щеток с грязью или абразивными материалами. Убедитесь, что крепежные гайки рычагов на шарнирах не имеют повреждений.

Отключение проводов прикуривателя

Перед демонтажем панели необходимо отсоединить питание прикуривателя. Расположение разъема – задняя часть гнезда устройства. Проверьте отсутствие напряжения в цепи, предварительно сняв минусовую клемму с аккумулятора.

Фиксатор разъема выполнен из пластика. Найдите на колодке гибкий язычок-защелку, удерживающий контакты. Не тяните за провода – это повредит соединение.

Порядок действий:

1. Большим пальцем прижмите фиксирующий язычок разъема
2. Удерживая защелку, потяните колодку на себя
3. Проверьте изоляцию проводов на отсутствие повреждений

Цвет провода	Назначение
Красный/оранжевый	Плюсовой контакт (+12V)
Черный/коричневый	Масса (заземление)

Извлеченный разъем аккуратно отведите в сторону. Убедитесь, что он не мешает дальнейшему снятию панели. Важно: не допускайте контакта оголенных клемм с металлическими элементами кузова.

Снятие летников вентиляции теплого воздуха

Летники вентиляции представляют собой пластиковые воздуховоды, соединяющие печку с дефлекторами обдува на торпедо. Они крепятся под панелью приборов саморезами и фиксируются в посадочных местах. Для доступа потребуется демонтировать мешающие элементы салона.

Перед началом работ снимите клемму «–» с аккумулятора. Подготовьте крестовую отвертку и фонарик – некоторые крепления расположены в труднодоступных зонах возле педального узла.

Порядок демонтажа

1. Снимите облицовку тоннеля КПП, открутив 4 винта крестовой отверткой
2. Демонтируйте нижнюю часть центральной консоли (подлокотник)
3. Найдите места крепления воздуховодов:
   • Левый летник – над педалью сцепления
   • Правый летник – над бардачком
4. Выкрутите саморезы, фиксирующие корпус воздуховода к печке
5. Отсоедините пластиковые защелки на стыках с дефлекторами
6. Потяните летник на себя, освобождая уплотнитель из посадочного гнезда
7. Аккуратно извлеките деталь через пространство под рулевой колонкой

Важно: не прикладывайте чрезмерное усилие при отсоединении – хрупкий пластик может треснуть. При монтаже новых деталей обязательно замените уплотнительные манжеты.

Выкручивание скрытых крепежных гаек панели

После снятия видимых элементов переходите к поиску фиксирующих гаек, расположенных в труднодоступных зонах приборной панели. Для доступа к ним потребуется демонтировать блок предохранителей и частично отсоединить провода, мешающие свободному движению инструмента.

Используйте трещотку с удлинителем и головкой на 8 мм – это оптимальный размер для работы с крепежом панели ВАЗ 2107. Применение карданного шарнира или гибкого переходника существенно упростит выкручивание гаек, расположенных под углом.

Пошаговая последовательность работ

1. Демонтируйте блок предохранителей:
   • Открутите два винта крепления блока к кузову
   • Аккуратно отведите блок в сторону, не разрывая соединения проводов
2. Обнаружьте скрытые гайки:
   • Основные крепления: за бардачком и над рулевой колонкой
   • Дополнительные точки фиксации: возле дефлекторов обдува стекла
3. Выполните откручивание:
   • Удерживайте панель свободной рукой для предотвращения падения
   • Работайте против часовой стрелки с умеренным усилием
   • Сложные крепежи обрабатывайте через технологические прорези

Избегайте резких движений при демонтаже – старые крепежи могут быть подвержены коррозии. При закисании гаек нанесите проникающую смазку (WD-40 или аналог) и выждите 10-15 минут перед повторной попыткой.

Аккуратное отсоединение центральной панели

После демонтажа мешающих элементов переходите к крепежным точкам панели. Проверьте визуально все зоны фиксации: под бардачком, возле пепельницы, по верхнему торцу у дефлекторов и по бокам возле тоннеля. Игнорирование даже одного винта приведет к повреждению пластиковых защелок или трещинам при снятии.

Отверткой с крестовым наконечником последовательно выкрутите все обнаруженные саморезы. Сложите крепеж в отдельную емкость – мелкие детали легко теряются в салоне. Особое внимание уделите скрытым винтам за заглушками в районе рычага КПП и под боковыми накладками.

1. Отсоедините электрические разъемы: наклонитесь к задней стороне панели, найдите колодки проводов прикуривателя, подсветки пепельницы и кнопки обогрева заднего стекла. Нажмите фиксаторы-«язычки» на каждом разъеме и аккуратно рассоедините их. Не тяните за провода!
2. Освободите тросы управления: если на панели установлены ручки печного отопителя или воздуховодов, снимите декоративные наконечники, открутите гайки крепления рукояток и отсоедините тяги от механизмов заслонок.

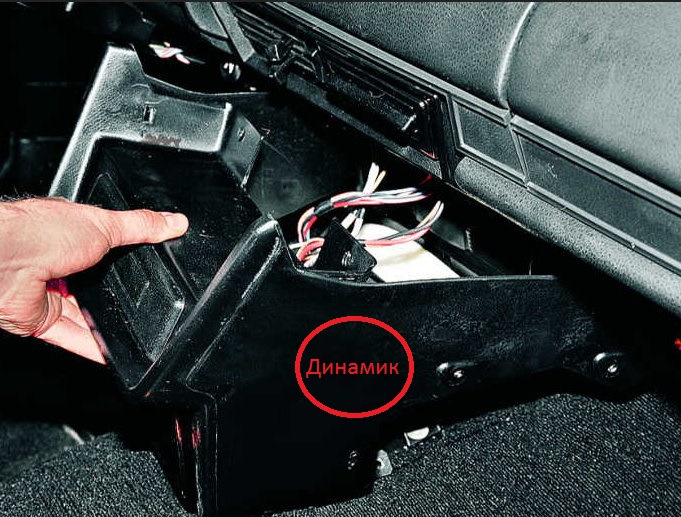

3. Снимите панель: ухватитесь за боковые края конструкции двумя руками, равномерно потяните на себя до характерного щелчка пластиковых фиксаторов. Двигайте панель плавно без перекосов – ее могут удерживать скрытые клипсы по периметру.

При сопротивлении проверьте зоны возле замка зажигания и комбинации приборов – иногда мешают неотсоединенные тросики или забытые винты. Если панель «заклинило» у ветрового стекла, аккуратно подденьте ее монтажной лопаткой через тканевую прослойку, чтобы не оставить царапин на торпедо.

Обеспечение доступа к тросам управления отопителем

После демонтажа панели приборов откройте доступ к узлам отопителя, расположенным за центральной консолью. Найдите три троса с пластиковыми наконечниками, идущие к рычагам управления заслонками: первый регулирует подачу воздуха, второй отвечает за перераспределение потоков, третий управляет температурным режимом.

Отсоедините фиксаторы тросов от кронштейнов на корпусе печки, сжав пластмассовые усики креплений пальцами. Не допускайте резких изгибов стальных приводов – это может вызвать заедание в оболочке. Запомните положение каждого троса относительно рычагов заслонок перед снятием.

Порядок отсоединения

1. Снимите нижний трос (температурная регулировка), потянув его наконечник в сторону от рычага заслонки
2. Аналогично отсоедините центральный трос (распределение потоков на стекло/ноги/лицо)
3. Освободите верхний трос (регулятор подачи воздуха из дефлекторов)

Трос	Назначение	Особенности монтажа
Верхний	Открытие/закрытие воздуховодов	Крепится ближе к лобовому стеклу
Центральный	Переключение режимов обдува	Самый короткий, с синим маркером
Нижний	Регулировка температуры	Имеет красную метку на наконечнике

При демонтаже не допускайте провисания или перекручивания тросов – это может привести к их деформации. Если наконечники туго сходят с рычагов, используйте плоскую отвертку для аккуратного поддевания, но не прилагайте чрезмерных усилий. Помните: правильная установка при сборке напрямую влияет на четкость работы системы отопления.

Откручивание боковых фиксирующих скоб

Расположитесь сбоку от торпедо для доступа к крепежным элементам. Подготовьте крестовую отвертку среднего размера или шуруповерт с соответствующей битой.

Визуально найдите две металлические скобы по краям панели: левую возле бардачка и правую около замка зажигания. Каждая фиксируется тремя винтами с крестообразным шлицем.

Порядок демонтажа

1. Начните с верхнего винта левой скобы – вставьте инструмент под углом 90° к плоскости панели
2. Проворачивайте против часовой стрелки до полного выкручивания
3. Повторите действия для среднего и нижнего винтов
4. Аналогично удалите крепеж правой скобы, контролируя положение отвертки

Сложите винты в подготовленную емкость для предотвращения потерь. Не прилагайте чрезмерных усилий – при закисании резьбы обработайте соединение WD-40 перед повторной попыткой.

Элемент	Количество винтов	Особенности доступа
Левая скоба	3	Требует смещения водительского кресла назад
Правая скоба	3	Работать удобнее при снятом ключе из замка зажигания

Извлечение панели вместе с прилегающими элементами

Плотно обхватите нижнюю часть панели обеими руками, равномерно распределяя усилие. Плавно потяните конструкцию на себя, освобождая фиксаторы по периметру. Контролируйте угол наклона, чтобы не повредить крепления рулевой колонки и элементы обшивки.

При выведении панели сохраняйте минимальный зазор для маневра проводов и тросиков. Не допускайте резких рывков – пластиковые клипсы могут сломаться при перекосе. Держите конструкцию горизонтально до полного выхода из пазов.

• Отсоедините тросик привода воздушной заслонки: нажмите на пластиковый фиксатор возле педального узла
• Снимите разъемы с блоков управления:
  • Выключатель заднего противотуманного фонаря
  • Регулятор вентилятора печки
  • Кнопка обогрева заднего стекла
• Освободите прикуриватель: отсоедините колодку питания снизу гнезда

Извлекайте панель единым блоком с закрепленными на ней переключателями. При заклинивании проверьте незамеченные винты крепления возле бардачка или под заглушками. Фиксируйте провода скотчем, чтобы они не провисали при демонтаже.

Проверка целостности панели после демонтажа

Тщательно осмотрите снятую панель при хорошем освещении. Обратите внимание на участки вокруг креплений, углы и места соединения пластиковых элементов.

Проверьте отсутствие трещин, сколов и деформаций, которые могли возникнуть при демонтаже. Особое внимание уделите скрытым зонам, ранее закрытым другими деталями салона.

Ключевые элементы для диагностики

• Крепежные ушки и клипсы: Убедитесь в целости отверстий и отсутствии сломанных фиксаторов.
• Зоны установки приборов: Проверьте посадочные места спидометра, переключателей и воздуховодов.
• Торцевые кромки: Осмотрите стыки возле дверей и центральной консоли на предмет расслоения пластика.

1. Протрите панель сухой тканью для удаления пыли – это упростит выявление дефектов.
2. Аккуратно сожмите проблемные участки – скрип или прогиб указывают на скрытые повреждения.
3. Сопоставьте панель с новыми креплениями – все отверстия должны совпадать без перекосов.

Тип дефекта	Способ устранения
Отломанные клипсы	Замена на новые или фиксация эпоксидным клеем
Трещины длиной ≤2 см	Пайка паяльником с тыльной стороны
Глубокие царапины	Шлифовка с последующей покраской

Не устанавливайте поврежденную панель без ремонта – вибрация в движении усугубит разрушение пластика. При критических деформациях рассмотрите замену детали.

Список источников

Информация предоставлена на основе технической документации и практического опыта.

Использованы следующие категории материалов.

• Официальное руководство по ремонту ВАЗ 2107
• Мануалы по эксплуатации от АвтоВАЗ
• Тематические разделы форумов: Drive2.ru, ВАЗ 2101-2107 Ремонт
• Видеоинструкции по разборке торпедо от автоэлектриков
• Статьи на автомобильных порталах: Авторевю, Колёса.ру

Видео: Как снять приборную панель ваз 2107 (ПОДРОБНО)


• Альтернативы и выбор масла по спецификации WSS M2C204 A2

• Ходовые огни - свет безопасности на дороге

• Lada Vesta Cross - фотографии и технические параметры
