Состав ремкомплекта рулевой рейки Ford Focus 2

Статья обновлена: 18.08.2025

Рулевая рейка – критически важный узел управления автомобилем, обеспечивающий точную передачу усилий от руля к колёсам.

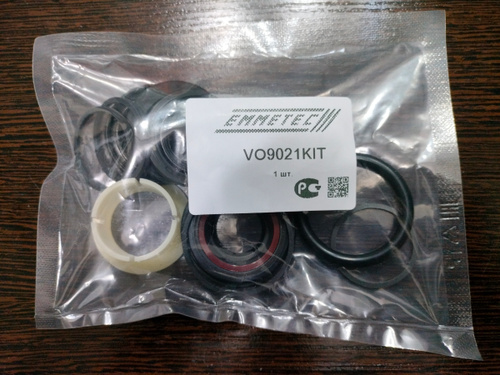

Ремкомплект содержит набор уплотнений и расходных деталей для восстановления герметичности и работоспособности рейки при износе или течах.

Использование оригинального ремкомплекта позволяет избежать дорогостоящей замены всей рулевой рейки в сборе.

Рассмотрим состав ремкомплекта для Форд Фокус 2 поколения и ключевые компоненты восстановления узла.

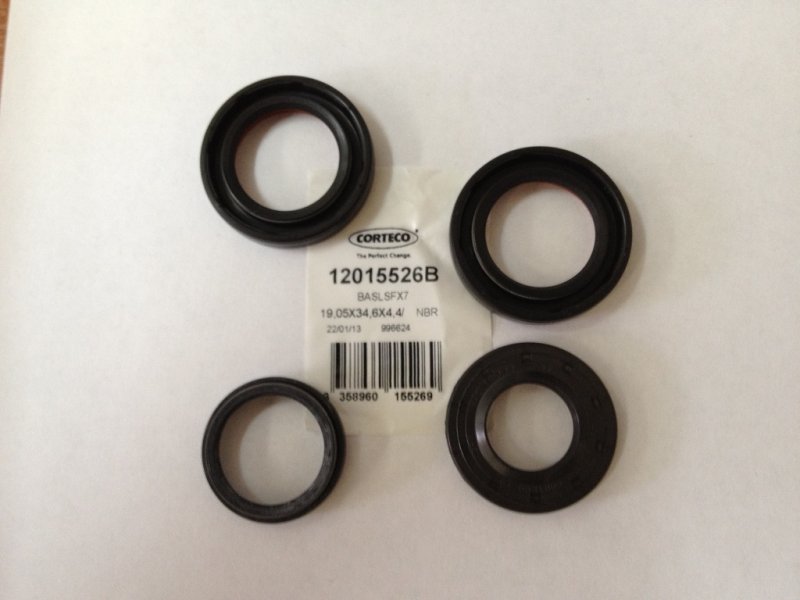

Сальники входного вала механизма

В ремкомплект рулевой рейки Ford Focus 2 обязательно входят сальники входного вала, обеспечивающие герметичность узла в месте соединения с рулевым валом. Эти уплотнения предотвращают утечку гидравлической жидкости из системы ГУР и защищают механизм от попадания абразивных частиц, влаги и грязи. Качественная замена данных элементов критична для восстановления работоспособности рейки и предотвращения повторных поломок.

Стандартный комплект включает два основных типа сальников: внешний пыльник из износостойкой резины, блокирующий загрязнения, и внутреннее маслосъемное уплотнение, удерживающее рабочую жидкость под высоким давлением. Оба компонента имеют точные геометрические параметры, соответствующие оригинальным деталям, что гарантирует плотную посадку на вал без зазоров и перекосов.

Ключевые особенности сальников

• Материал изготовления: Фторкаучук (FKM/Viton) или нитрил-бутадиен (NBR) с армированием стальным кольцом для сохранения формы под нагрузкой
• Конструкция: Двухкомпонентная (комбинированный пыльник+сальник) или раздельная поставка в зависимости от производителя комплекта
• Расположение: Устанавливаются в посадочные канавки корпуса рейки со стороны рулевой колонки

Тип сальника	Функция	Признаки износа
Наружный (пыльник)	Защита от абразивов и коррозии	Появление люфта вала, скрипы при повороте руля
Внутренний (гидроуплотнение)	Герметизация гидравлического контура	Подтеки масла на картере, падение уровня жидкости ГУР

При замене обязательно обновляются оба сальника, даже если визуально поврежден только один – износ происходит синхронно из-за взаимосвязанной работы. Несвоевременная установка новых уплотнений приводит к вымыванию смазки с направляющих втулок вала, ускоренному износу шестеренчатой пары и полному выходу рейки из строя.

Комплект манжет силового гидравлического цилиндра

Данный комплект содержит уплотнительные элементы, критичные для герметичности рабочей камеры гидроцилиндра рулевой рейки. Он обеспечивает стабильное давление жидкости в системе ГУР, преобразуя гидравлическое усилие в механическое перемещение рейки.

Износ этих манжет приводит к утечкам рабочей жидкости, падению эффективности усиления руля и характерному вою насоса. Своевременная замена предотвращает повреждение штока цилиндра абразивными частицами и дорогостоящий ремонт всего узла.

Состав комплекта уплотнений

• Манжета поршня – основное уплотнение, разделяющее камеры высокого и низкого давления
• Уплотнительное кольцо штока (сальник) – предотвращает вытекание жидкости вдоль подвижного штока
• Пыльник штока – защищает рабочие поверхности от грязи и коррозии
• Направляющая втулка – обеспечивает точное перемещение штока без перекосов
• Стопорные кольца – фиксируют элементы в посадочных канавках

Элемент	Материал изготовления	Особенности
Манжета поршня	NBR (нитрил-бутадиеновый каучук)	Усилена тефлоновым напылением
Уплотнение штока	FKM (фторкаучук)	Термостойкое исполнение
Пыльник	Резина EPDM	Гофрированная конструкция

Уплотнительные кольца высокого давления

Уплотнительные кольца высокого давления – ключевые компоненты ремкомплекта рулевой рейки Ford Focus 2, отвечающие за герметизацию гидравлической системы. Они устанавливаются в зонах максимального давления рабочей жидкости (до 100-150 бар), предотвращая утечки из контура усилителя руля и обеспечивая корректное распределение масла при повороте колес.

Неисправность этих уплотнений приводит к характерным проблемам: появлению масляных пятен под автомобилем, снижению уровня жидкости ГУР, тяжелому вращению руля на месте или во время маневров, а также характерному вою насоса при повороте. Износ колец провоцируется естественным старением резины, агрессивным воздействием химического состава жидкости ГУР и механическими загрязнениями в системе.

Особенности конструкции и комплектации

В ремкомплект рулевой рейки для Ford Focus 2 входят следующие кольца высокого давления:

• Кольца золотникового механизма – уплотняют вал распределителя (золотник), синхронизирующий подачу жидкости при повороте руля.
• Уплотнения поршня рейки – герметизируют гидроцилиндр, преобразующий давление жидкости в движение рейки.
• Специальные манжетные кольца – устанавливаются на входных/выходных штуцерах магистралей высокого давления.

Характеристика	Описание
Материал	Модифицированный нитрил (NBR) или фторкаучук (FKM), устойчивый к агрессивным средам и высоким температурам
Типоразмер	Точные внутренние/наружные диаметры (например, 8.5×1.5 мм, 10×2 мм), соответствующие заводским параметрам
Особенности замены	Требуют аккуратной установки без перекручивания и применения силиконовой смазки

При подборе колец критически важно использовать оригинальные детали или сертифицированные аналоги. Несоответствие размеров или материала приведет к быстрому выходу из строя и повторной разгерметизации. Для долговечности уплотнений рекомендуется:

1. Полная промывка гидросистемы перед ремонтом.
2. Своевременная замена жидкости ГУР (каждые 60-80 тыс. км).
3. Контроль целостности пыльников рулевых тяг для защиты рейки от грязи.

Направляющие втулки зубчатой рейки

Направляющие втулки – ключевой элемент ремкомплекта рулевой рейки Форд Фокус 2, обеспечивающий стабильное положение зубчатой рейки относительно ведущей шестерни. Они представляют собой полимерные или композитные детали, устанавливаемые с торцов рейки внутри корпуса механизма. Их основная задача – предотвратить поперечный люфт рейки при передаче усилия от руля на колеса.

Износ втулок – частая причина неисправностей рулевого управления на Focus 2, проявляющаяся стуками, вибрацией на руле и ухудшением "чувства дороги". Деградация материала втулок со временем приводит к увеличению зазора между рейкой и корпусом, что нарушает точность управления и ускоряет износ других компонентов. Замена изношенных втулок новыми из ремкомплекта восстанавливает требуемый рабочий зазор.

Особенности конструкции и замены

В ремкомплект для Форд Фокус 2 обычно входят две направляющие втулки:

• Правая втулка – фиксируется стопорным кольцом и поджимается пружиной.
• Левая втулка – устанавливается в противоположном торце корпуса рейки.

Материал современных втулок – износостойкий полимер (чаще всего тефлон или аналоги), устойчивый к трению и деформациям. При замене критически важно:

1. Тщательно очистить посадочные места в корпусе рейки от грязи и остатков старой втулки.
2. Убедиться в отсутствии задиров или коррозии на зубчатой рейке.
3. Правильно отрегулировать натяг пружины поджима правой втулки для устранения люфта без перетяжки.

Результатом корректной замены становится:

Параметр	Результат
Люфт руля	Исчезновение стука и свободного хода
Управляемость	Восстановление четкости реакции на поворот руля
Ресурс рейки	Снижение ударных нагрузок, продление срока службы

Пластиковая опора зубчатого сектора

Пластиковая опора зубчатого сектора – ключевой компонент ремкомплекта рулевой рейки Ford Focus 2. Она представляет собой износостойкую полимерную втулку, устанавливаемую в корпус рейки. Её основная функция – обеспечение точного и плавного перемещения зубчатого сектора (вала, соединенного с рулевым валом) при повороте руля, а также его надежная фиксация без люфтов.

Данная опора постоянно испытывает значительные нагрузки и трение в процессе работы рулевого механизма. Со временем пластик деформируется, истирается или раскалывается, что приводит к характерным стукам в передней части авто (особенно на неровностях), увеличению свободного хода руля и ухудшению точности управления. Замена изношенной опоры на новую из ремкомплекта полностью устраняет эти проблемы.

Особенности и важные моменты

При работе с пластиковой опорой зубчатого сектора учитывайте следующее:

• Материал: Изготавливается из специальных инженерных пластиков (часто полиамид/PA с добавками), обладающих высокой прочностью, износостойкостью и низким коэффициентом трения.
• Конструкция: Имеет сложную форму с посадочными выступами и канавками, точно соответствующую корпусу рейки и профилю зубчатого сектора. Часто включает металлическое армирующее кольцо для повышения жесткости.
• Регулировка: После установки новой опоры обязательно требуется регулировка зацепления зубчатого сектора и рейки с помощью регулировочного винта (в комплект обычно не входит, регулируется на рейке). Это критически важно для устранения люфта и предотвращения закусывания руля.
• Совместимость: Опоры в ремкомплектах предназначены специально для Ford Focus 2 (реже – универсальные с набором втулок). Использование несоответствующей детали приведет к некорректной работе или быстрому износу.

Замена этой опоры – наиболее частая процедура при ремонте рулевой рейки Focus 2, позволяющая восстановить ее работоспособность без дорогостоящей замены всего узла.

Резиново-металлические пыльники вала

Эти элементы являются критически важными компонентами ремкомплекта рулевой рейки Форд Фокус 2, обеспечивающими герметизацию подвижных частей вала рейки. Пыльники представляют собой гофрированные чехлы, монтируемые на торцах рулевого механизма.

Их конструкция сочетает гибкую резиновую основу с интегрированным металлическим армирующим каркасом. Металлические обоймы жестко фиксируют пыльник на валу рейки и корпусе редуктора, гарантируя отсутствие смещений при работе руля.

Функции и особенности

• Защита от загрязнений: Препятствуют проникновению пыли, песка, воды и дорожных реагентов во внутреннюю полость рулевой рейки.
• Удержание смазки: Сохраняют заложенную консистентную смазку внутри узла, обеспечивая стабильное скольжение зубчатой пары вала.
• Предотвращение коррозии: Блокируют контакт металлических деталей с влагой, снижая риск заклинивания механизма.
• Гибкость и долговечность: Резиновая гофра сохраняет эластичность при экстремальных температурах (-40°C до +120°C), а металлическое кольцо исключает деформацию.

Признаки износа пыльников включают трещины на резине, разрывы гофры, следы вытекшей смазки или люфт крепежных хомутов. Игнорирование повреждений ведет к ускоренному износу вала, коррозии шестерен и полному выходу рулевой рейки из строя.

Комплект защитных гофр для тяг

Защитные гофры (пыльники) являются обязательным компонентом ремкомплекта рулевой рейки Форд Фокус 2. Они выполняют критически важную функцию изоляции внутренних элементов тяг рулевой рейки от внешних загрязнений и влаги.

Их целостность напрямую влияет на ресурс шарниров и состояние сальников рулевого механизма. Комплект включает два гофра, предназначенных для левой и правой рулевых тяг, обеспечивая симметричную защиту узла.

Состав и назначение комплекта

• Два пыльника: Левый и правый резинокордовые чехлы, герметично обжимаемые хомутами.
• Четыре металлических хомута: По два на каждый пыльник для надежной фиксации на тяге и корпусе рейки.
• Смазка: Специальная консистентная смазка (обычно в пакетике) для обработки внутренней поверхности гофра и посадочных мест перед установкой.

При замене гофр обязательно используется весь комплект, включая новые хомуты и смазку, так как старые крепежные элементы теряют необходимую силу обжима.

Хомуты для крепления пыльников тяг

В ремкомплект рулевой рейки Ford Focus 2 входят специальные хомуты, предназначенные для герметичной фиксации защитных пыльников на рулевых тягах. Эти элементы критически важны для предотвращения попадания грязи, пыли и влаги внутрь узла, что напрямую влияет на срок службы шарниров и самой рейки.

Обычно комплект содержит два металлических хомута (по одному на каждую тягу), рассчитанных на диаметр пыльника. Конструктивно они выполняются в виде ленты с винтовым механизмом затяжки (червячные хомуты), обеспечивающим равномерное усилие обжима по всей окружности и надежное удержание резинового пыльника на посадочном месте.

Особенности и назначение

• Материал: Нержавеющая сталь или оцинкованный металл для устойчивости к коррозии.
• Тип крепления: Винтовой механизм (червячная передача) для точной регулировки усилия затяжки.
• Функция: Обеспечение герметичности соединения пыльника с рулевой тягой и корпусом рейки.
• Последствия износа: Разрыв или ослабление хомута приводит к срыву пыльника, загрязнению шарнира, ускоренному износу наконечников и внутренних компонентов рейки.

Регулировочная стяжная гайка люфта

Данный элемент напрямую влияет на точность управления автомобилем и безопасность движения. Он представляет собой металлическую гайку с внутренней резьбой, расположенную на концевой части корпуса рейки. Основная функция заключается в компенсации естественного износа зубчатого механизма рейки и шестерни рулевого вала.

Принцип действия основан на создании регулируемого осевого давления на втулку или упорный подшипник, прижимающий рейку к ведущей шестерне. Поворот гайки изменяет зазор в зацеплении, устраняя чрезмерный люфт рулевого колеса. Неправильная натяжка (слабая или чрезмерная) приводит к ухудшению управляемости или ускоренному износу деталей.

Ключевые особенности и требования

В ремкомплект рулевой рейки Форд Фокус 2 обязательно входит новая регулировочная гайка. Это обусловлено критической важностью элемента и следующими факторами:

• Деформация при эксплуатации: Старая гайка часто имеет деформированные грани или участки резьбы из-за высоких нагрузок и коррозии.
• Необходимость точного момента затяжки: Повторное использование старой гайки делает невозможным достижение точного и стабильного усилия затяжки, требуемого производителем.
• Риск самопроизвольного ослабления: Изношенная резьба или нарушенная геометрия повышают вероятность откручивания гайки в движении, что крайне опасно.
• Стопорный механизм: Гайка комплектуется новым стопорным кольцом или контргайкой (в зависимости от конструкции), обеспечивающим фиксацию от самопроизвольного проворачивания после регулировки.

Процедура регулировки требует специального инструмента (динамометрического ключа) и строгого соблюдения последовательности операций, указанной в сервисной документации. Самостоятельная регулировка без опыта и оборудования не рекомендуется из-за высоких рисков для безопасности.

Шайба регулировочной гайки упора

Шайба регулировочной гайки упора – ключевой компонент ремкомплекта рулевой рейки Форд Фокус 2, обеспечивающий точную настройку зазора между упором и корпусом рейки. Она устанавливается под регулировочной гайкой упорного механизма, который ограничивает осевое перемещение рулевой рейки.

Износ или деформация этой шайбы приводит к возникновению стука в рулевом управлении, люфту руля и ускоренному износу других деталей рейки. Её замена обязательна при каждом обслуживании или ремонте узла, так как старый элемент теряет геометрию и прочностные характеристики.

Особенности и функции

Шайба выполняет несколько критических задач:

• Передача усилия: Равномерно распределяет давление от регулировочной гайки на упорный подшипник.
• Компенсация износа: Позволяет точно выставить зазор в упорном механизме путём подтяжки гайки после замены.
• Стабилизация трения: Обеспечивает плавное скольжение упора при работе рейки.

Характеристика	Описание
Материал	Закалённая сталь или бронза (в зависимости от производителя комплекта)
Толщина	Точный размер (обычно 2-3 мм), обеспечивающий правильное предварительное натяжение
Износ	Проявляется в виде выработки, трещин, уменьшения толщины более чем на 0.1 мм

Важно: При замене шайбы обязательно устанавливается новая регулировочная гайка и контргайка из ремкомплекта. Использование старых крепежных элементов недопустимо из-за риска самопроизвольного ослабления.

После монтажа проводится регулировка зазора в строгом соответствии с техническими требованиями Ford Focus 2 – перетяжка гайки вызывает перегрев и заклинивание рейки, недостаточная затяжка приводит к стукам.

Упорная втулка пружины под гайкой

Упорная втулка пружины – это критически важный компонент системы поджима рулевой рейки Ford Focus 2. Она устанавливается непосредственно под регулировочной гайкой и служит опорой для пружины, создающей необходимое давление на поршень рейки через подвижный сухарь. Без этой втулки невозможно обеспечить стабильный контакт зубьев рейки и шестерни.

Изготавливается из износостойких материалов (часто металл или усиленный полимер), способных выдерживать постоянные высокие нагрузки и трение. Ее целостность напрямую влияет на точность регулировки зазора в рулевом механизме и отсутствие люфта руля.

Функции и особенности износа

Ключевая задача втулки – равномерное распределение усилия пружины на сухарь и защита резьбы регулировочной гайки от деформации. При износе или разрушении возникают характерные проблемы:

• Стук в рулевой рейке при проезде неровностей
• Увеличение люфта рулевого колеса
• Нестабильное усилие на руле (то легче, то тяжелее)
• Подтекание жидкости ГУР из-под регулировочной гайки

Замена втулки обязательна при любом ремонте рулевой рейки, так как ее деформация или истирание нарушают геометрию всего узла поджима. В ремкомплекты Focus 2 всегда включается новая втулка, часто в паре с пружиной и сухарем для гарантии совместимости усилий.

Посадочные кольца крепления корпуса

Посадочные кольца (резиновые втулки) – ключевые элементы фиксации корпуса рулевой рейки к кузову автомобиля. Они выполняют функцию демпферов, поглощающих вибрации и удары от дорожного покрытия. Надежное крепление корпуса через эти кольца критически важно для точной передачи усилия от рулевого колеса и предотвращения люфтов.

В ремкомплект рулевой рейки Ford Focus 2 обычно входит комплект новых посадочных колец крепления корпуса. Они изготавливаются из специальной износостойкой резины, устойчивой к агрессивным средам и температурным перепадам. Стандартный комплект включает две втулки: левую и правую, соответствующие посадочным местам на кузове.

Особенности и назначение

Основные функции и характеристики посадочных колец:

• Гашение вибраций: Изолируют кузов от механических колебаний рейки.
• Компенсация микродеформаций: Обеспечивают "плавающее" крепление для снижения усталостных нагрузок на корпус.
• Защита от коррозии: Предотвращают прямой металлический контакт между кронштейном кузова и рейкой.
• Конструкция: Имеют сложную геометрию с внутренними канавками или ребрами жесткости для оптимального распределения нагрузки.

Таблица: Спецификация элементов

Параметр	Описание
Материал	Резина EPDM или полиуретан
Типоразмер	Пара симметричных втулок (левая/правая)
Ресурс	80-150 тыс. км (зависит от условий эксплуатации)

Важно! При замене рейки или устранении стуков обязательна установка новых колец. Деформированные или потрескавшиеся втулки приводят к:

1. Появлению характерных стуков в передней подвеске при проезде неровностей.
2. Вибрации рулевого колеса.
3. Смещению оси рейки и ускоренному износу рулевых наконечников.

Монтаж требует точной центровки корпуса рейки относительно кронштейнов кузова с помощью динамометрического ключа для соблюдения момента затяжки.

Тефлоновые уплотнения золотникового механизма

Тефлоновые уплотнительные кольца и манжеты являются ключевыми компонентами золотникового механизма распределительного узла рулевой рейки Форд Фокус 2. Их основная задача – обеспечить герметичное разделение высокого и низкого давления гидравлической жидкости в системе ГУР, а также предотвратить её утечки через зазоры между золотником и корпусом распределителя. От их состояния напрямую зависит точность управления потоком масла и, следовательно, усилие на руле.

Изготовленные из специального композитного материала на основе фторопласта (тефлона), эти уплотнения обладают исключительной износостойкостью, низким коэффициентом трения и высокой химической стойкостью к гидравлическим маслам и температурным перепадам. Они работают в условиях постоянного давления и микроскопических перемещений золотника, реагирующего на поворот руля.

В стандартный ремкомплект рулевой рейки Форд Фокус 2 для золотникового механизма обычно входят:

• Комплект уплотнительных колец разного диаметра для подвижного золотника (устанавливаются в канавки на его поверхности)
• Радиальные сальники или манжеты для торцов золотника
• Уплотнительные шайбы или прокладки для статичных соединений узла

Признаками износа именно тефлоновых уплотнений золотника являются:

1. Появление гула или "воя" ГУР при повороте руля на месте
2. Тяжелое или неравномерное рулевое управление (особенно в крайних положениях)
3. Подтекание масла из-под защитного кожуха рулевой рейки в области распределителя

Важно: Замена этих уплотнений требует высокой точности и чистоты при сборке. Малейшие повреждения кромок или неправильная установка приведут к негерметичности и быстрому выходу узла из строя. Использование оригинальных или качественных аналоговых уплотнений из ремкомплекта критически важно для восстановления штатной работы рулевого управления.

Сальники распределительной головки

Сальники распределительной головки – ключевые компоненты ремкомплекта рулевой рейки Ford Focus 2, обеспечивающие герметичность узла распределения усилия. Они предотвращают утечку гидравлической жидкости из системы ГУР и защищают внутренние полости от попадания абразивных частиц. В ремкомплект обычно входят сальники как для входного вала (со стороны рулевой колонки), так и для выходного вала (соединённого с тягами).

Изготовлены из износостойких материалов (чаще – фторкаучука или нитрила), устойчивых к высокому давлению и агрессивной среде рабочей жидкости. Их деформация или износ приводят к характерным неисправностям: появлению масляных пятен под автомобилем, падению уровня жидкости в бачке ГУР, ухудшению усилия на руле и возникновению скрипов при повороте.

Особенности сальников в ремкомплекте

• Количество: Комплект включает 2 основных сальника – для первичного (ведущего) и вторичного (ведомого) валов распределительной головки.
• Конструкция: Имеют сложную профилированную форму с внутренней пружиной-стяжкой (гуртой), обеспечивающей плотный контакт с валом.
• Совместимость: Строго соответствуют заводским размерам валов рейки Focus 2, исключая протечки или перетяжку.

Прокладка масляного канала

Прокладка масляного канала – критически важный элемент ремкомплекта рулевой рейки Ford Focus 2. Она обеспечивает герметичность соединения между корпусом рейки и гидравлическим распределителем (золотниковым узлом), предотвращая утечки рабочей жидкости ГУР.

Эта прокладка изготавливается из специального маслостойкого материала, устойчивого к высоким давлениям и температурным перепадам. Ее износ или повреждение – частая причина появления масляных пятен под автомобилем, падения уровня жидкости в бачке ГУР и характерного воя насоса при повороте руля.

Особенности и функции

• Материал: Уплотнительная резина или композит на основе каучука с армированием.
• Конструкция: Тонкая пластина сложной формы с точно вырезанными отверстиями, совпадающими с масляными каналами в корпусе рейки и распределителе.
• Назначение:
  1. Разделение контуров высокого и низкого давления гидросистемы.
  2. Предотвращение смешивания потоков жидкости.
  3. Гарантия точного дозирования жидкости в силовой цилиндр рейки.

Признаки износа: Течь масла в месте стыка распределителя с корпусом рейки, затрудненное вращение руля (особенно на месте), воздух в системе (пена в бачке), посторонние шумы.

Аспект	Значение
Толщина	Строго калиброванная (доли мм)
Ресурс	Снижается при загрязнении жидкости ГУР или перегреве
Замена	Требует полной разборки золотникового узла и чистки каналов

Использование оригинальной или качественной аналоговой прокладки из ремкомплекта при восстановлении рейки обязательно – негерметичность этого узла делает ремонт неэффективным и опасным.

Винты крепления крышки золотника

Винты крепления крышки золотника обеспечивают герметичное соединение корпуса золотникового распределителя с его крышкой. Они воспринимают давление рабочей жидкости и предотвращают утечки гидравлического масла из контура рулевого управления. От их целостности и правильной затяжки напрямую зависит работоспособность всей гидравлической системы рейки.

Повреждение или деформация этих винтов приводит к нарушению геометрии прилегания крышки, что вызывает течи масла и подсос воздуха. Это проявляется ухудшением реакции руля, стуками в передней подвеске и повышением усилия при повороте. В ремкомплекте для Ford Focus 2 всегда присутствуют новые винты для обязательной замены.

Ключевые особенности и параметры

Характеристика	Значение
Количество в ремкомплекте	2 шт
Тип головки	Внутренний шестигранник (5 мм)
Материал	Высокопрочная сталь с антикоррозионным покрытием
Момент затяжки	10 Н·м

Важные требования при замене:

• Обязательная замена старых винтов на новые из ремкомплекта
• Очистка резьбовых отверстий в корпусе рейки перед установкой
• Применение динамометрического ключа для соблюдения момента затяжки
• Последовательная затяжка крест-накрест в 2-3 этапа

Игнорирование замены винтов или использование поврежденных метизов вызывает повторные течи через 500-1000 км пробега. Контроль состояния резьбы в корпусе золотника обязателен – при срыве резьбы потребуется замена всего узла распределителя.

Втулки фиксации редукторной крышки

Втулки фиксации редукторной крышки – ключевые компоненты ремкомплекта рулевой рейки Форд Фокус 2, обеспечивающие стабильное положение крышки редуктора относительно корпуса. Эти детали изготавливаются из прочного полимерного материала, устойчивого к трению и деформациям. Их точная геометрия критически важна для правильной центровки крышки, предотвращения перекосов и поддержания герметичности узла.

Износ или деформация втулок приводит к нарушению соосности зубчатого вала и поршня-рейки, вызывая люфт руля, стуки при движении по неровностям и утечку рабочей жидкости. Замена изношенных втулок в комплексе с сальниками восстанавливает плотность прилегания крышки, исключает паразитные перемещения элементов и нормализует работу гидравлической системы усилителя.

Особенности конструкции и функции

• Материал: Термостойкий композит на основе фторопласта или полиамида
• Количество в ремкомплекте: 2 шт. (пара)
• Тип крепления: Фиксация в посадочных гнёздах корпуса рейки
• Основная задача: Жёсткая фиксация крышки без допуска смещений

Признак износа втулок	Последствия для рулевого управления
Посторонние стуки в передней подвеске	Разбивание посадочных мест корпуса рейки
Люфт рулевого колеса	Ускоренный износ зубчатой пары редуктора
Подтекание жидкости ГУР	Снижение эффективности усилителя, риск завоздушивания

1. Демонтаж: Снятие редукторной крышки с выпрессовкой старых втулок
2. Подготовка: Очистка посадочных отверстий от грязи и остатков изношенного материала
3. Установка: Запрессовка новых втулок до полного контакта с упорной поверхностью

Комплект стопорных колец для демонтажа

Стопорные кольца в рулевой рейке Ford Focus 2 выполняют критически важную функцию: они фиксируют вал рейки и другие внутренние компоненты, предотвращая их осевое смещение. Эти кольца изготавливаются из прочной пружинной стали и рассчитаны на весь срок службы рейки. Однако в процессе ремонта, особенно при разборке узла, может потребоваться их демонтаж.

Стандартный ремкомплект рулевой рейки для Focus 2 не включает стопорные кольца, так как они не относятся к расходным материалам. Тем не менее, в случае повреждения (деформация, усталость металла, потеря упругости) или потери старого кольца при ремонте, их необходимо заменить. Для демонтажа и установки стопорных колец используется специальный инструмент – съемник стопорных колец (или "клещи для стопорных колец").

Что необходимо для работы со стопорными кольцами

• Специальный инструмент: набор съемников (клещей) для внутренних и наружных стопорных колец. Размер инструмента должен соответствовать диаметру колец в рулевой рейке Focus 2.
• Новые стопорные кольца: если старые кольца повреждены, их необходимо заменить на новые. Номер оригинального кольца можно найти в каталогах запчастей Ford, либо приобрести аналог у проверенных производителей.

При установке нового стопорного кольца обязательно убедитесь, что оно полностью село в паз и надежно зафиксировало деталь. Неправильный монтаж может привести к выходу рулевой рейки из строя во время эксплуатации.

Термостойкая смазка для сборки

Термостойкая смазка является обязательным компонентом при сборке рулевой рейки Форд Фокус 2 после ремонта. Она обеспечивает защиту трущихся поверхностей в условиях высоких температур и нагрузок, возникающих при работе рулевого механизма.

Эта смазка наносится на ключевые узлы рейки перед установкой новых компонентов из ремкомплекта. Ее применение напрямую влияет на долговечность отремонтированного механизма и предотвращает преждевременный износ.

Критичные места нанесения и требования к смазке

Обязательно обрабатываются:

• Зубья рейки (по всей длине хода)
• Ведомая шестерня (червяк)
• Направляющая втулка рейки (пластиковая или металлическая)
• Опорная втулка (сухарь) с пружиной
• Поверхности под резиновыми пыльниками

Требования к смазке:

• Высокая термостойкость (рабочий диапазон от -40°C до +180°C и выше)
• Отличные противозадирные и противоизносные свойства
• Совместимость с материалами ремкомплекта (резина сальников, пластик втулок)
• Устойчивость к вымыванию водой и сохранение свойств под пыльниками
• Высокая механическая стабильность

Рекомендуемые типы смазок:

Тип смазки	Примеры	Особенности
Литиево-комплексные	Liqui Moly Zentralfett SMO	Хорошая адгезия, совместимость с резиной
Синтетические PAO	Molykote P-40	Высокая термостойкость, стабильность
Специализированные пасты	Loctite LB 8008	Антифрикционные присадки MoS2

Важные нюансы:

1. Наносите смазку тонким равномерным слоем на очищенные поверхности
2. Избегайте избыточного количества, особенно в зоне сальников
3. Не используйте графитовые или медные смазки - они агрессивны к резине
4. Проверяйте совместимость смазки с материалами конкретного ремкомплекта

Отсутствие термостойкой смазки или применение неподходящих составов приведет к ускоренному износу зубчатой пары, задирам на рейке, деформации втулок и повторной поломке рулевого механизма.

Антифрикционная паста для шестерни

Антифрикционная паста – специальная густая смазка с твердыми включениями (чаще дисульфид молибдена или графит), наносимая на зубья ведущей шестерни рулевого механизма. Ее ключевая задача – минимизировать трение и износ контактирующих поверхностей шестерни и зубчатой рейки при их взаимодействии. Без этой пасты металлический контакт вызывает ускоренный износ, появление зазоров, стуков и ухудшение точности рулевого управления.

Паста обладает высокой адгезией и не выдавливается из зоны контакта под нагрузкой. Она сохраняет рабочие свойства в широком температурном диапазоне, устойчива к вымыванию и окислению. При ремонте паста наносится тонким равномерным слоем на всю рабочую поверхность зубьев шестерни перед сборкой рейки. Использование обычных смазок (литола, солидола) недопустимо – они не выдерживают высоких ударных нагрузок в этом узле.

Основные функции пасты:

• Снижение трения и предотвращение задиров между шестерней и рейкой.
• Защита от коррозии металлических поверхностей.
• Компенсация микродефектов на зубьях.
• Устранение скрипов и рывков руля при повороте.
• Продление ресурса восстановленной рейки.

Важно: Качественная паста для рулевых реек имеет характерный темно-серый или черный цвет из-за содержания твердых смазывающих присадок. Ее наличие в ремкомплекте обязательно.

Уплотнительный комплект штуцеров гидролиний

Данный комплект содержит уплотнительные элементы для соединений гидравлических линий высокого давления с корпусом рулевой рейки. Он критически важен для герметизации системы гидроусилителя руля (ГУР) и предотвращения утечек рабочей жидкости в местах подключения магистралей.

В стандартный набор для Ford Focus 2 обычно входят медные шайбы (одноразовые обжимные кольца), резиновые уплотнительные кольца круглого сечения (O-rings) и пластиковые защитные колпачки. Эти компоненты подвержены износу и деформации при длительной эксплуатации или демонтаже штуцеров.

Состав комплекта

• Медные уплотнительные шайбы (4-6 шт.) – Устанавливаются под гайки штуцеров подающей и обратной линий. Деформируются при затяжке, обеспечивая металл-металл герметизацию.
• Резиновые кольца (O-rings) (2-4 шт.) – Монтируются в канавки штуцеров для уплотнения стыка с гидротрубками. Изготавливаются из маслостойкой резины (NBR).
• Пластиковые заглушки (2 шт.) – Защищают резьбовые части штуцеров от повреждений при транспортировке или хранении.

Прокладка под крышкой вала

Прокладка под крышкой вала рулевой рейки Форд Фокус 2 – это уплотнительный элемент, расположенный между корпусом рейки и крышкой, закрывающей вал-шестерню. Она изготавливается из прочной маслобензостойкой резины или полимерного материала, обеспечивая герметизацию соединения.

Основная функция этой прокладки – предотвращение утечки гидравлической жидкости из системы ГУР и защита внутренних компонентов (вала, подшипников, зубчатого зацепления) от попадания пыли, грязи и влаги. Герметичность критична для корректной работы гидроусилителя и долговечности механизма.

Характеристики и признаки износа

При выходе прокладки из строя наблюдаются следующие симптомы:

• Течь жидкости ГУР в районе крепления крышки вала (масляные пятна под автомобилем).
• Снижение уровня жидкости в бачке ГУР, требующее постоянного долива.
• Характерный шум или вой насоса ГУР из-за подсоса воздуха через неплотность.
• Затрудненное вращение руля, особенно на месте.

Особенности замены

Процедура замены прокладки требует:

1. Снятия рулевой рейки с автомобиля или обеспечения доступа к крышке вала.
2. Аккуратного демонтажа старой прокладки и зачистки посадочных поверхностей.
3. Установки новой прокладки из ремкомплекта строго по месту без перекосов.
4. Моментной затяжки крепежных болтов крышки согласно спецификации производителя.

Игнорирование замены изношенной прокладки приводит к ускоренному разрушению подшипников вала, коррозии зубьев рейки и полному отказу гидроусилителя. В ремкомплекте используется оригинальная или совместимая по размерам и материалу деталь.

Комплект уплотнений подшипника руля

Данный комплект содержит специализированные сальники и уплотнительные элементы, предотвращающие утечку рабочей жидкости гидроусилителя руля из зоны подшипника рулевого вала. Он критически важен для защиты подшипника от загрязнений пылью, влагой и дорожными реагентами, а также для сохранения герметичности гидравлической системы рулевого управления.

При износе этих уплотнений появляются характерные признаки: подтекание масла на пыльнике рулевой рейки, стуки при повороте руля на месте или на малой скорости, увеличение усилия при вращении рулевого колеса. Игнорирование проблемы ведет к выходу из строя подшипника и дорогостоящему ремонту рейки.

Состав комплекта

• Верхний сальник подшипника – устанавливается со стороны рулевой колонки, герметизирует верхнюю часть вала рейки.
• Нижний сальник подшипника – монтируется снизу, предотвращает протечки жидкости в районе картера рейки.
• Уплотнительное кольцо (О-ring) – фиксирует корпус подшипника, блокирует проникновение влаги и грязи.
• Комплект стопорных колец – обеспечивают надежную фиксацию подшипника на валу.

Элемент	Материал	Особенности
Сальники	Маслостойкая резина с армированием	Работают под высоким давлением ГУР, термоустойчивы
Уплотнительное кольцо	NBR (нитрильный каучук)	Устойчиво к деформации и агрессивным средам

При замене обязательна тщательная очистка посадочных мест и вала от остатков старой смазки и грязи. Рекомендуется одновременная замена всех элементов комплекта и смазка подшипника специальной консистентной смазкой для ГУР. Качественный ремонт исключает повторные течи и продлевает ресурс рулевой рейки.

Шайбы для регулировки затяжки гайки

Шайбы выступают ключевым компонентом для точной настройки зазора в рулевом механизме. Они устанавливаются под регулировочную гайку на штоке рейки, непосредственно воздействуя на прижимную втулку и шестерню.

Толщина этих элементов строго регламентирована и подбирается индивидуально в процессе сборки для компенсации производственных допусков. Неправильный подбор или износ шайб ведет к возникновению стуков либо чрезмерному затягиванию механизма.

Особенности и функции шайб

• Материал изготовления: Сталь с антифрикционным покрытием (часто бронзирование или тефлон) для снижения трения.
• Конструкция: Тонкие кольца строго калиброванной толщины (варьируется десятыми долями миллиметра).
• Назначение: Обеспечивают плавное скольжение втулки, принимают осевые нагрузки и поддерживают оптимальный зазор между шестерней и рейкой.

Параметр	Значение/Описание
Типоразмер	Стандартизированный наружный/внутренний диаметр под гайку штока
Толщина в ремкомплекте	Набор из 3-5 шайб разной толщины (например: 0.1мм, 0.2мм, 0.3мм)
Критерий замены	Видимая деформация, задиры, критический износ или невозможность подбора нужного зазора

Важно: Регулировка осуществляется только подбором шайб нужной толщины! Докручивание гайки "с запасом" без замены шайб на более толстые вызывает перетяжку и ускоренный износ рейки.

Пластиковые фиксаторы тяг в рейке

Пластиковые фиксаторы (также известные как направляющие втулки или клипсы) являются ключевыми элементами в конструкции рулевой рейки Форд Фокус 2. Они расположены в корпусе рейки и выполняют функцию позиционирования рулевых тяг, предотвращая их поперечный люфт и биение во время работы.

Эти детали изготавливаются из износостойкого полимера, рассчитанного на постоянное трение и высокие нагрузки. Со временем материал теряет эластичность и прочность, что приводит к деформации, растрескиванию или полному разрушению фиксаторов. Это проявляется характерным стуком в передней подвеске при проезде неровностей.

Особенности и функции фиксаторов

В ремкомплект рулевой рейки для Focus 2 в обязательном порядке включаются два пластиковых фиксатора тяг. Их замена производится парно, даже если визуально повреждена только одна деталь. Основные характеристики:

• Прямое влияние на точность управления: изношенные фиксаторы вызывают люфт рулевого вала и "пустоту" на руле.
• Требуют точной установки: неправильный монтаж приводит к перекосу тяги и ускоренному износу.
• Работают в паре с металлической прижимной втулкой и регулировочной гайкой, создавая необходимый натяг.

Признаки критического износа:

1. Отчетливый стук со стороны рейки при движении по мелким кочкам.
2. Вибрация рулевого колеса на скорости.
3. Неравномерный износ резинового пыльника тяги из-за перекоса.

Параметр	Значение
Материал	Стеклонаполненный полиамид (PA-GF)
Количество в ремкомплекте	2 шт
Ресурс (оригинал)	80-120 тыс. км
Критическое последствие отказа	Резкое ухудшение управляемости, риск заклинивания

Игнорирование замены изношенных фиксаторов приводит к ускоренному разрушению зубчатой части рейки и вала, а также выводит из строя новые пыльники. Использование только оригинальных или сертифицированных аналогов гарантирует точное соответствие посадочным размерам и нагрузочным характеристикам.

Защитные колпачки открытых соединений

Защитные резиновые колпачки (пыльники) критически важны для сохранения целостности внутренних механизмов рулевой рейки Форд Фокус 2. Они герметично закрывают зоны подвижных соединений рулевых тяг с рейкой, выполняя две ключевые функции.

Их основная задача – предотвращение попадания внутрь узла абразивных частиц (песок, грязь, соль), влаги и химических реагентов с дорожного покрытия. Без этой защиты ускоряется износ деталей, возникает коррозия, теряется смазка, что в итоге приводит к стукам, люфтам и полному выходу рейки из строя.

Особенности и назначение элементов

В ремкомплект рулевой рейки для Ford Focus 2 обычно входят:

• Основные пыльники тяг – гофрированные резиновые чехлы большого диаметра, монтируемые на корпус рейки и внешние наконечники рулевых тяг.
• Уплотнительные кольца (сальники) – обеспечивают герметичность в месте выхода вала рейки из корпуса, блокируя утечку гидравлической жидкости (в ГУР) и проникновение грязи.
• Дополнительные защитные заглушки – могут закрывать технологические отверстия или резьбовые соединения на период ремонта.

Важные нюансы при замене:

1. Колпачки всегда меняются парами, даже если поврежден только один.
2. Монтаж требует тщательной очистки посадочных мест и нанесения специальной смазки (обычно идет в комплекте).
3. Необходима точная фиксация хомутов (металлических или пластиковых) для исключения сползания или перекоса.

Проставки для компенсации износа

Проставки представляют собой тонкие пластины из износостойкого металла или полимерных материалов, предназначенные для устранения зазоров в рулевой рейке. Они устанавливаются между ответной частью корпуса рейки и зубчатой рейкой, плотно прижимая последнюю к ведущей шестерне.

Принцип работы основан на компенсации естественного износа зубьев рейки и шестерни. По мере эксплуатации между ними образуется люфт, вызывающий стук и ухудшающий точность управления. Проставки заполняют этот зазор, восстанавливая плотный контакт деталей без замены основных узлов.

Ключевые особенности и применение

В ремкомплект для Ford Focus 2 обычно входят:

• Набор пластин разной толщины (0.1–0.5 мм) для точной регулировки
• Специальные уплотнители, предотвращающие выдавливание проставок
• Фиксирующие элементы (штифты или скобы)

Важные нюансы установки:

1. Толщина подбирается опытным путём для устранения люфта без закусывания руля
2. Избыточная толщина приводит к перегрузке шестерни и ускоренному износу
3. Монтаж требует частичной разборки рейки и точной регулировки

Преимущества	Ограничения
Устранение стука в рулевой колонке	Временное решение при сильном износе
Восстановление чёткости рулевого управления	Не решает проблему утечек гидравлики
Стоимость ниже замены рейки	Требует профессиональной установки

Технологические заглушки для диагностики

Заводские технологические заглушки устанавливаются в корпусе рулевой рейки Ford Focus 2 на этапе производства для контроля герметичности гидравлических контуров и точности сборки. После завершения испытаний они заменяются штатными уплотнительными элементами (сальниками, кольцами), но при ремонте с использованием ремкомплекта эти временные детали могут быть повторно использованы мастерами для точной диагностики состояния узла.

В ремкомплект рулевой рейки Форд Фокус 2 технологические заглушки не входят, так как являются специальным инструментом сервиса. Однако их применение критично при поиске утечек рабочей жидкости или определении изношенных компонентов перед заменой уплотнений. Стандартные комплекты содержат только постоянные уплотнители для восстановления герметичности.

Особенности применения

Для диагностики гидравлической части рейки последовательно выполняются действия:

1. Демонтаж штатных гидравлических трубок высокого давления.
2. Установка технологических заглушек в порты подачи и возврата жидкости.
3. Создание давления в системе (ручным насосом или запуском ГУР на короткое время).
4. Контроль падения давления и визуальный поиск течи через:
   • Уплотнения вала руля
   • Сальники распределительного механизма
   • Стыки корпусных деталей

Тип заглушки	Назначение	Аналог в ремкомплекте
Резьбовая (M14x1.5)	Блокировка магистрали подачи	Уплотнительное кольцо напорной трубки
Фланцевая (быстросъем)	Герметизация обратной линии	Резиновое кольцо возвратного шланга

Важно: Использование заглушек без манометра дает только качественную оценку герметичности (есть/нет течь). Для количественного замера утечки требуется подключение диагностического стенда с датчиками давления.

Комплект фабричных хомутов креплений

Хомуты креплений рулевой рейки Ford Focus 2 выполняют критически важную функцию фиксации механизма к подрамнику автомобиля. Оригинальные элементы обеспечивают точное позиционирование рейки и предотвращают её смещение при эксплуатации, напрямую влияя на безопасность управления.

Использование неоригинальных хомутов или повторное применение старых крепежей приводит к возникновению люфтов, стуков и вибраций на руле. Фабричный комплект гарантирует соответствие геометрии и прочности заводским стандартам, исключая риски преждевременного износа компонентов рулевого управления.

Состав комплекта

• Два стальных хомута – левый и правый, с антикоррозионным покрытием
• Комплект крепёжных болтов M10 с каленой резьбой (4 шт.)
• Гайки самоконтрящиеся FLANGE (4 шт.) с нейлоновыми вставками
• Шайбы увеличенного диаметра (8 шт.) для равномерного распределения нагрузки

Артикул оригинального ремкомплекта Ford

Оригинальный ремкомплект рулевой рейки для Ford Focus 2 выпускается под каталожным номером 1643240. Данный артикул подтверждает соответствие деталей спецификациям завода-изготовителя и гарантирует совместимость с моделями Focus второго поколения.

Комплект поставляется в фирменной упаковке Ford с обязательной маркировкой бренда. Приобретение компонента под указанным номером исключает риски несоответствия геометрии или свойств материалов, характерные для аналогов.

Состав ремкомплекта 1643240

• Уплотнительные кольца (сальники) штоков различного диаметра
• Резиновые пыльники рулевых тяг с хомутами
• Тефлоновые кольца золотникового механизма
• Специальные втулки подшипников вала
• Уплотнители гидравлических контуров
• Фторопластовые кольца поршня рейки
• Набор стопорных колец и шайб

Параметр	Значение
Совместимость	Focus II (2004-2011)
Тип рулевого управления	С гидроусилителем
Применяемость артикула	Все модификации 1.4/1.6/1.8/2.0

Список источников

При подготовке материалов о составе ремкомплекта рулевой рейки Ford Focus 2 использовались специализированные технические ресурсы и документация. Основное внимание уделялось официальным данным и практическому опыту ремонта.

Ниже перечислены ключевые источники, содержащие детальную информацию о компонентах ремкомплекта, их назначении и спецификациях для данной модели.

• Официальное руководство по ремонту Ford Focus 2 (издательство Haynes)
• Каталоги запчастей Ford Motor Company (электронные базы ETIS, Microcat)
• Технические бюллетени производителей автокомпонентов (TRW, ZF)
• Форумы специализированных СТО по ремонту рулевого управления
• Видеоинструкции по разборке/сборке рулевой рейки от сертифицированных механиков
• Сравнительные обзоры ремкомплектов от автоэкспертов (журнал "За рулём")
• Инженерная документация по регламентам обслуживания Ford Focus Mk2

Видео: Как снять рулевую рейку на Форд Фокус 2


• BMW M3 GTR - Воплощение идеала

• Mazda CX-5 - габариты, характеристики и фото

• КамАЗ-заправщик в рейсе - история одного пути
