Спидометр и одометр - что измеряют в автомобиле?
Статья обновлена: 18.08.2025
В автомобильной панели приборов два ключевых индикатора постоянно привлекают внимание водителя: спидометр и одометр. Эти устройства фиксируют принципиально разные параметры движения транспортного средства.
Спидометр отвечает за измерение текущей скорости автомобиля в реальном времени, тогда как одометр регистрирует общий пройденный путь за весь срок эксплуатации машины или за выбранный промежуток времени.
Несмотря на расположение в непосредственной близости друг от друга и схожее историческое происхождение механических конструкций, эти приборы выполняют совершенно различные функции. Понимание их назначения критически важно для контроля скоростного режима и отслеживания пробега автомобиля.
Назначение одометра: точный учет пройденного расстояния
Одометр фиксирует суммарное расстояние, преодоленное транспортным средством за весь период эксплуатации. Данные сохраняются при отключении питания и служат объективным доказательством пробега.
Точность показаний критична для оценки технического состояния авто: расчета сроков ТО, диагностики износа узлов (двигателя, трансмиссии, шин) и прогнозирования ресурса компонентов. Погрешность современных электронных одометров обычно не превышает 0.5%.
Ключевые функции и применение
- Контроль межсервисных интервалов: сигнализирует о необходимости замены масла, фильтров, тормозных колодок.
- Оценка рыночной стоимости: пробег напрямую влияет на цену при продаже или trade-in.
- Расчет экономичности: совместно с данными о расходе топлива определяет эффективность эксплуатации.
| Тип одометра | Особенности учета |
| Механический | Цифры меняются через шестеренчатый привод от троса спидометра |
| Электронный | Данные хранятся в памяти ЭБУ, считываются датчиками ABS или трансмиссии |

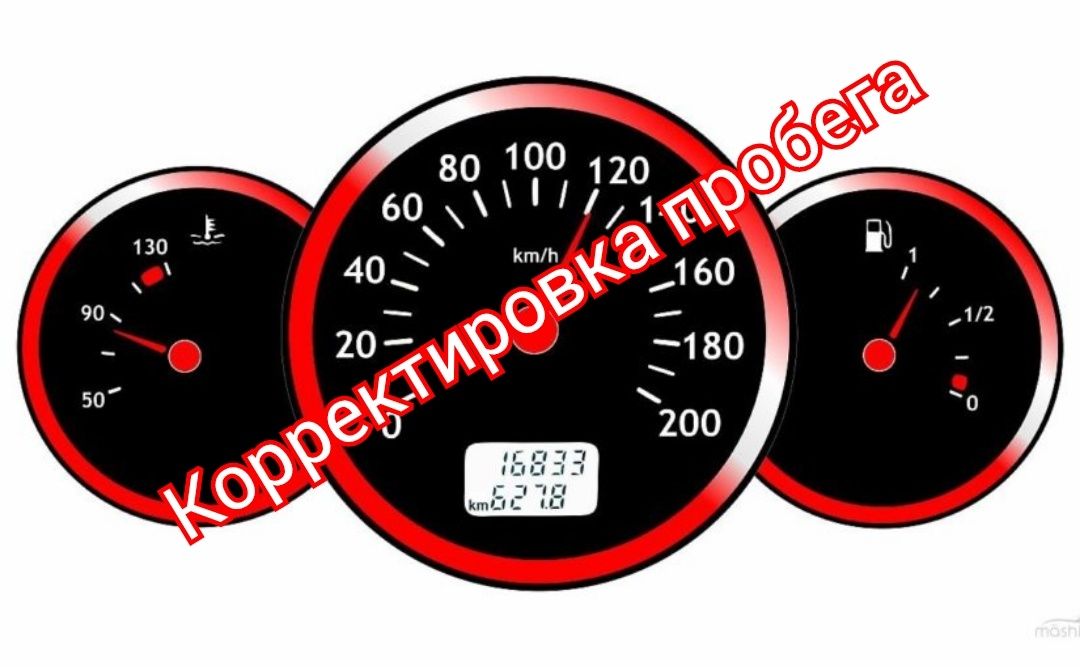

В отличие от спидометра, показывающего мгновенную скорость, одометр аккумулирует километраж. Его показания не обнуляются и используются для анализа длительной эксплуатации. Попытки коррекции (скрутки) искажают реальный износ авто и считаются мошенничеством.
Принцип работы спидометра: измерение скорости вращения колес
Спидометр определяет скорость автомобиля через анализ частоты вращения колеса. Датчик скорости, установленный на трансмиссии или ступице колеса, генерирует электрические импульсы при вращении. Количество импульсов за единицу времени прямо пропорционально угловой скорости вращающегося элемента.
Электронный блок преобразует полученные импульсы в цифровой сигнал. Микропроцессор рассчитывает скорость по формуле: V = (2πR × N) / (t × K), где R – радиус колеса, N – количество импульсов, t – время измерения, K – калибровочный коэффициент датчика. Результат выводится на аналоговый стрелочный указатель или цифровой дисплей.
Ключевые компоненты системы
- Датчик скорости: магнитный или оптический сенсор, фиксирующий вращение
- Импульсный диск: ротор с зубцами/отверстиями, пересекающий магнитное поле датчика
- ЭБУ: обрабатывает сигналы с поправкой на радиус колеса
- Индикатор: преобразует цифровые данные в визуальные показания
| Тип датчика | Принцип действия | Точность |
|---|---|---|
| Магнитный (индуктивный) | Изменение магнитного потока при прохождении зубцов диска | ±2-4 км/ч |
| Оптический | Прерывание светового луча перфорированным диском | ±1-2 км/ч |
Механизм подсчета километража в одометре: датчики и шестерни
Основой механического одометра служит трос привода, соединенный с выходным валом коробки передач. Вращение передается через червячную передачу на систему шестеренок редуктора, снижающую скорость вращения до значений, удобных для счета. Каждая шестерня отвечает за определенный разряд расстояния (единицы, десятки, сотни километров) и имеет цифровое колесо с отметками от 0 до 9.
При вращении тросика червячный механизм проворачивает первую шестерню, связанную с индикатором единиц километража. После полного оборота (1 км) специальный выступ на шестерне цепляет соседнюю шестерню десятков, смещая ее на одно деление. Этот принцип последовательной передачи вращения через храповые механизмы распространяется на все разряды счетчика, обеспечивая накопление показаний.
Типы датчиков и современные решения
В электронных одометрах вместо тросика применяются датчики:
- Магнитные датчики Холла – фиксируют вращение вала через импульсы от магнитных меток.
- Оптические энкодеры – считывают прохождение световых барьеров зубьями шестерни.
- Индуктивные датчики – реагируют на металлические выступы вращающегося элемента.
Полученные сигналы поступают в электронный блок управления (ЭБУ), где микропроцессор рассчитывает пробег по формуле: Расстояние = (Количество импульсов × Длина окружности колеса) / Количество импульсов на оборот. Результат сохраняется в энергонезависимой памяти и отображается на цифровом табло.
| Компонент | Функция в механической системе | Аналог в электронной системе |
|---|---|---|
| Источник вращения | Тросик привода | Датчик скорости (Холла/оптический) |
| Преобразование движения | Червячная передача | Импульсный сигнал |
| Счетный механизм | Шестеренчатый редуктор | Микропроцессор ЭБУ |
| Фиксация данных | Механические барабаны | EEPROM-память |
Ключевые отличия в использовании спидометра и одометра
Спидометр применяется для мгновенного контроля скорости движения, что критически важно для соблюдения ПДД и адаптации к дорожным условиям. Водитель использует его показания в реальном времени для регулировки педали газа и тормоза, предотвращения штрафов и обеспечения безопасности.
Одометр служит для накопления данных о пройденном расстоянии. Его показания анализируются периодически: при планировании ТО, расчете расхода топлива, оценке остаточного ресурса авто или проверке пробега перед покупкой/продажей транспортного средства.
| Критерий | Спидометр | Одометр |
|---|---|---|
| Основная задача | Контроль текущей скорости | Фиксация общего пробега |
| Частота использования | Постоянно в процессе движения | Эпизодически (при остановке/парковке) |
| Влияние на действия водителя | Непосредственное (корректировка скорости) | Опосредованное (планирование обслуживания) |
| Тип данных | Мгновенные, изменчивые показатели | Накопительные, неизменные значения |
Практические аспекты применения
- Юридическая значимость: Показания спидометра могут служить доказательством при нарушениях скоростного режима. Данные одометра учитываются при гарантийном обслуживании и оценке рыночной стоимости авто.
- Технические последствия: Некорректная работа спидометра создает аварийные риски. Сбои в одометре искажают историю пробега, что влияет на расчет межсервисных интервалов.
