Стабилизатор поперечной устойчивости Рено Логан - описание, монтаж и замена

Статья обновлена: 04.08.2025

Стабилизатор поперечной устойчивости – ключевой элемент подвески Renault Logan, напрямую влияющий на безопасность и управляемость автомобиля. Этот компонент минимизирует крены кузова при поворотах и разгонных маневрах, обеспечивая стабильный контакт колес с дорожным покрытием.

В статье рассмотрены конструктивные особенности штатного стабилизатора Logan, его технические параметры и характерные неисправности. Подробно разобраны процедуры демонтажа изношенной детали, рекомендации по выбору качественных аналогов и нюансы установки нового элемента. Отдельное внимание уделено последовательности операций и типовым ошибкам при самостоятельной замене.

Принцип работы стабилизатора в подвеске Рено Логан

Стабилизатор поперечной устойчивости представляет собой U-образный торсион, соединяющий подвески правого и левого колес через рычаги и стойки ("косточки"). Его ключевая функция – противодействие крену кузова в поворотах. При прямолинейном движении и синхронных ходах подвески обеих сторон стабилизатор свободно проворачивается в опорных втулках, не влияя на работу амортизаторов.

При вхождении в поворот возникают разнонаправленные нагрузки: колесо с внешней стороны вывешивается, а с внутренней – сжимается. Разность ходов подвесок скручивает среднюю часть стабилизатора. Возникающее упругое сопротивление торсиона приподнимает внешнее колесо и прижимает внутреннее, препятствуя сильному крену кузова. Эффект основан на перераспределении энергии через упругую деформацию металлического прута.

Ключевые особенности работы элемента

Жесткость на кручение: Определяет силу противодействия крену. Превышение штатных значений усиливает нагрузку на крепления.
Кинематическая связь: Стойки стабилизатора передают крутящий момент от рычагов на торсион.
Угловая синхронизация: Скручивание происходит строго в пределах упругой деформации стали, без изменения геометрии.

Состояние	Силовое воздействие	Реакция стабилизатора
Прямолинейное движение	Одинаковая нагрузка на оба колеса	Нейтральное (вращение во втулках)
Поворот	Разнонаправленная нагрузка на колеса	Скручивание средней части, создание упругого противодействия

Основные компоненты системы стабилизатора (стойки, втулки, кронштейны)

Система стабилизатора поперечной устойчивости Renault Logan включает несколько ключевых элементов, обеспечивающих ее работу и крепление к кузову и подвеске. Эти компоненты подвержены постоянным нагрузкам и износу, требуя периодического контроля и своевременной замены при выходе из строя.

Функциональность всей системы стабилизации напрямую зависит от исправности и правильной работы каждой составляющей: стоек стабилизатора, резинометаллических втулок и стальных кронштейнов крепления. Нарушение целостности или геометрии любого из них приводит к снижению эффективности стабилизации крена, ухудшению управляемости и появлению характерных стуков.

Кронштейны крепления стабилизатора

Кронштейны представляют собой массивные стальные П-образные скобы, жестко прикрученные болтами к лонжеронам кузова автомобиля либо к подрамнику (в зависимости от конструкции). Они служат опорой для резиновых втулок стабилизатора, фиксируя его положение относительно кузова. Кронштейны штатно изготавливаются как одно целое (монолитные), но также доступны в продаже усиленные версии с приваренной "подпоркой". Основная проблема кронштейнов – физическая усталость металла и распространенное растрескивание мест крепления.

Основные элементы для системы стабилизатора:

Стойка стабилизатора (тяга стабилизатора, линк): Шарнирное звено, соединяющее конец стабилизатора с поворотным кулаком или амортизационной стойкой подвески. Имеет шаровое соединение с втулкой или сайлент-блоком на каждом конце. Именно стойки чаще всего стучат при износе шарового пальца или разрыве пыльника.
Втулки стабилизатора: Резинометаллические (редко полиуретановые) демпфирующие элементы, запрессованные на сам стабилизатор и уложенные в кронштейны крепления. Их задача – обеспечить упругое вращение стабилизатора внутри кронштейна при работе подвески, гася вибрации. Срок службы ограничен старением и растрескиванием резины.

Компонент	Основная Функция	Типичные Признаки Износа	Расположение
Стойка стабилизатора (линк)	Передача усилия со стабилизатора на подвеску	Стук, люфт шарового пальца, разрыв пыльника	Продольно, между концевиком стаб-ра и стойкой/кулаком
Втулка стабилизатора	Амортизация и фиксация стабилизатора в кронштейне	Скрипы, утеря эластичности, трещины в резине	На стабилизаторе, внутри кронштейнов на кузове/подрамнике
Кронштейн крепления	Фиксация стабилизатора через втулку к кузову/подрамнику	Трещины металла, деформация, облом крепежных ушей	Поперечно к лонжеронам кузова или подрамнику

Комбинация этих элементов обеспечивает эффективное равномерное распределение нагрузки между колесами одной оси при ее работе на сжатие/отбой. Оригинальные детали и качественные аналоги рассчитаны на долгий срок службы при условии грамотной установки и соблюдения регламента эксплуатации.

Материалы и конструктивные особенности стабилизатора на Логан

Основной элемент конструкции – сам стабилизатор поперечной устойчивости (гаситель крена). На Логан (как первого, так и второго поколения) он представляет собой сплошной стальной прут пружинного типа, изогнутый в характерную U-образную форму. Для изготовления используется специальная высокоуглеродистая сталь (пружинная), обладающая высокими характеристиками упругости и сопротивления усталостным нагрузкам при многократных циклах значительного скручивания. Кромки концов прута обычно завальцованы для обеспечения надежной фиксации сайлент-блоков и предотвращения их соскальзывания.

Стабилизатор закрепляется к кузову (или подрамнику) автомобиля через резинометаллические опоры (сайлент-блоки), заключенные в металлических скобах. Эти элементы выполняют несколько функций:

Фиксация стабилизатора в горизонтальном положении поперек оси автомобиля.
Демпфирование вибраций, передающихся от подвески.
Обеспечение необходимого вращения стабилизатора вокруг его оси при работе. Со временем именно втулки сайлент-блоков чаще всего требуют замены из-за износа резины.

На автомобилях Renault Logan I (до рестайлинга) опоры стабилизатора крепятся к кузовным лонжеронам. На Logan II/Sandero II и последующих моделях крепление обычно осуществляется к переднему подрамнику. К обоим концам стабилизатора шарнирно присоединены тяги (линки, стойки стабилизатора), соединяющие его с поворотными кулаками (или стойками амортизаторов, в зависимости от модели подвески). Задняя подвеска на многих базовых комплектациях Logan I обычно не имела стабилизатора вовсе, он устанавливался на некоторые более дорогие версии и на Logan II поколения. На автомобилях с системой ESP задний стабилизатор обязателен. Для защиты от коррозии стальной стержень стабилизатора имеет гладкое порошковое или эпоксидное покрытие черного или серебристого цвета.

Основные характеристики:

Материал стержня: высокоуглеродистая пружинная сталь.
Форма: U-образная.
Способ крепления к кузову/подрамнику: Через металлические скобы и резинометаллические опоры (сайлент-блоки).
Связь с колесом: Через шарнирные тяги (линки).
Ключевой размер: Диаметр прута (передний ~20-22 мм или более, задний - меньше).
Защита: Антикоррозийное покрытие.

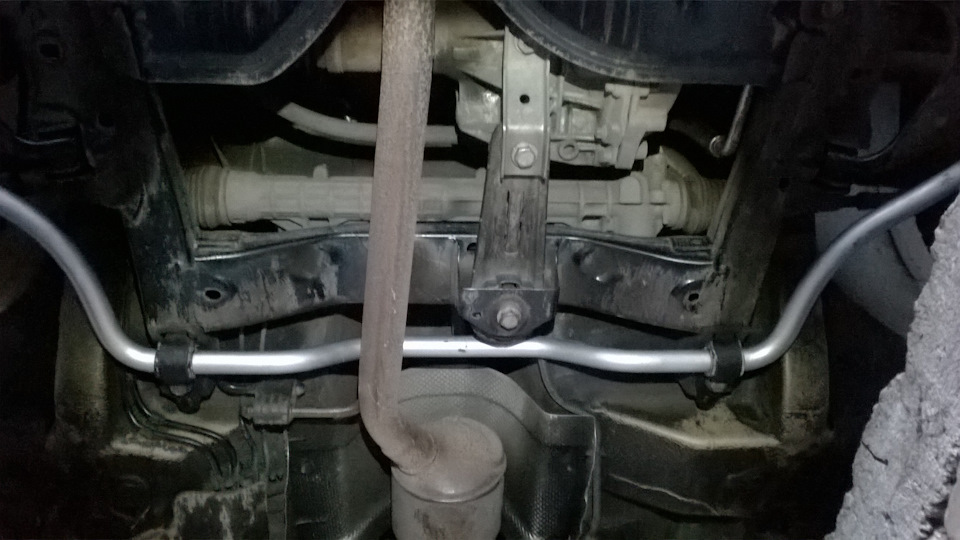

Локализация стабилизатора в передней подвеске автомобиля

Стабилизатор поперечной устойчивости на Renault Logan размещается в передней подвеске поперечно относительно кузова автомобиля, строго за осью передних колес. Он проложен ниже балки двигателя параллельно подрамнику, занимая пространство между нижними рычагами подвески с двух сторон.

Концы стабилизатора посредством вертикальных стоек (тяг) соединяются непосредственно с поворотными кулаками или нижними рычагами подвески. Центральный участник стабилизатора фиксируется к кузову через две резинометаллические опоры (прокладки), установленные на лонжеронах. Эти опоры допускают крутильное скручивание стабилизатора при работе подвески, но гасят его поперечные смещения.

Материал: Пруток стабилизатора изготавливается из высоколегированной пружинной стали.
Крепление к кузову: Поз. 1 и Поз. 2 на лонжеронах рамы через болтовые соединения и резиновые втулки.
Соединение с подвеской: Через шарнирные тяги к нижним рычагам (Поз. A левый/правый).

Для замены или обслуживания стабилизатора требуется демонтировать тяги и ослабить крепежные хомуты опор, предварительно обеспечив доступ путем поднятия автомобиля и снятия колес. Диагностика целостности втулок опор проводится при визуальном осмотре на наличие трещин резины и люфтов.

Симптомы износа стабилизатора поперечной устойчивости на Рено Логан

При поворотах или наезде на неровности (особенно диагональные) появляется характерный глухой стук или скрип в подвеске передней части автомобиля. Звук обычно локализуется в районе колес или под днищем. Его интенсивность возрастает при движении по разбитому асфальту или гравийным дорогам.

Машина начинает раскачиваться при маневрах, ухудшается стабильность на прямой – автомобиль "виляет" при боковом ветре или объезде препятствий. Наблюдается избыточный крен кузова в поворотах, создающий ощущение опрокидывания. Усиливается "клевок" при торможении, а покрышки могут изнашиваться неравномерно.

Типичные проявления:

Посторонние звуки: Щелчки, лязг и металлический скрежет при переезде лежачих полицейских или выбоин.
Увод с траектории: Автомобиль требует постоянного подруливания, особенно на скорости свыше 60 км/ч.
Вибрации: Дрожание руля при разгоне или торможении из-за нарушения геометрии подвески.
Неустойчивость при экстренном маневре: Занос задней оси или запоздалая реакция ТС на резкий поворот руля.

Дополнительные индикаторы на разных элементах стабилизатора:

Элемент	Специфический признак
Стяжные втулки (резинки)	Трещины на резине, выпирание смазки, черные следы износа на стабилизаторе
Стойки (тяги, косточки)	Дребезжание на неровностях, люфт шарниров при ручной проверке, задиры металла в местах креплений
Кронштейны крепления	Деформация металла, отслоение защитного покрытия, коррозия точек крепления

Важно проверить целостность пружинящей части самого стабилизатора – трещины или следы деформации говорят о критичном состоянии элемента.

Признаки неисправности стоек (тяг) стабилизатора Рено Логан

Стойки стабилизатора напрямую влияют на устойчивость и управляемость автомобиля. Их износ или поломка повышают риски при маневрировании, особенно на высокой скорости.

Диагностировать проблему следует при появлении одного или нескольких характерных признаков:

Стуки и скрипы в подвеске
Четкие металлические удары при въезде на кочки, лежачие полицейские или при поворотах руля на месте.
Чрезмерные крены в поворотах
Автомобиль заметно "заваливается" на бок даже при неагрессивном маневрировании, теряя стабильность.
"Увод" машины с траектории
Необходимость постоянного подруливания для сохранения прямолинейного движения.
Локальные вибрации
Отдача на руле или кузове на мелких неровностях дорожного покрытия.
Люфт стойки при проверке
Характерное покачивание элемента рукой или монтажной лопаткой (отчетливый стук и свободный ход).
Разрыв пыльника
Появление трещин или дефектов защитного резинового чехла с видимыми следами вымывания смазки.

Опасность игнорирования	Ускоренный износ шаровых опор, рычагов подвески и шин
Диагностика	Контроль состояния при каждом плановом ТО или после пробега 20 тыс. км

Определение износа резиновых втулок стабилизатора

Основным признаком износа является характерный стук или скрип в подвеске при проезде неровностей, лежачих полицейских или поворотах. Звук обычно доносится из-под передней части автомобиля и усиливается при увеличении нагрузки на кузов. Также наблюдается снижение курсовой устойчивости: автомобиль начинает "рыскать" по дороге, требует частых подруливаний.

Косвенные симптомы включают неравномерный износ протектора шин и ухудшение управляемости в поворотах (появление кренов). Для точной диагностики требуется визуальный осмотр и физическая проверка.

Методы самостоятельной диагностики

Визуальный осмотр: Трещины глубиной более 5 мм, расслоение резины, деформация или отсутствие фрагментов материала. Проверяйте при вывешенных колёсах.
Люфт пальцами: Раскачивайте стабилизатор рукой в месте крепления – допустимое смещение не превышает 3-5 мм. Избыточный ход указывает на выработку.
Контроль зазора: Поддомкратьте авто, снимите нагрузку с подвески. Пространство между втулкой и скобой крепления свидетельствует об износе.
Нейтральный тест: Резко качните автомобиль вбок за стойку крыши. Скрип/стук при раскачивании подтверждает проблему.

Критерий	Норма	Износ
Глубина трещин	Менее 2 мм	Более 5 мм
Возраст детали	До 5 лет	Более 7 лет
Овальность отверстия	Отсутствует	Видимая деформация

Последствия езды с неисправным стабилизатором поперечной устойчивости

При разрушении втулок, износе стоек стабилизатора или деформации тяг резко ухудшается контроль над автомобилем на поворотах. Кузов получает избыточный крен даже на небольших скоростях, что ведёт к потере траектории движения и риску опрокидывания. Усилие руля становится нестабильным, а колёса теряют контакт с дорогой при проезде неровностей, провоцируя «диагональное вывешивание».

Длительная эксплуатация с нерабочим стабилизатором вызывает ускоренный износ ключевых узлов ходовой части:

Амортизаторы и пружины работают под повышенной ударной нагрузкой
Рулевые наконечники и шаровые опоры деформируются из-за паразитных колебаний
Шины подвергаются неравномерному истиранию внешних кромок протектора

Значительно снижается предсказуемость поведения машины в экстренных ситуациях – заносы становятся резкими и бесконтрольными, а тормозной путь увеличивается из-за потери сцепления шин с дорожным покрытием.

Нарастающая проблема	Критичное последствие
Отрыв штанги стабилизатора	Немедленная потеря поперечной жёсткости подвески
Разрушение креплений	Пробой днища при проезде ям

Игнорирование неисправности создаёт прямую угрозу безопасности из-за эффекта динамического раскачивания: после первого крена кузов многократно дёргает в противоположные стороны, что исключает возможность коррекции движения рулём даже на прямой дороге.

Необходимый инструмент для замены стоек стабилизатора

Для самостоятельной замены стоек стабилизатора на Renault Logan потребуются следующие приспособления:

Основной набор включает стандартный гаечный ключ на 16 мм для откручивания гайки крепления стойки к стабилизатору и ключ на 15 мм для работы с нижним соединением. Также необходим торцевой ключ на 13 мм с удлинителем для доступа к верхнему крепежу и мощная монтировка для стяжки рычага при демонтаже.

Гаечные ключи: 15 мм, 16 мм
Торцевые головки: 13 мм с удлинителем
Динамометрический ключ для затяжки по спецификации
Монтировка или специальный съёмник шаровых опор
Молоток для подстукивания закисших соединений
Трещотка или обычный вороток
Проникающая смазка WD-40
Свечные ключи (альтернатива для доступа в трудных местах)

Подготовительные работы перед ремонтом: снятие колес

Обеспечьте неподвижность автомобиля на ровной площадке. Затяните ручной стояночный тормоз до отказа и включите первую передачу (или положение «P» для АКПП). Под колеса, остающиеся на земле, установите противооткатные упоры (кирпичи или клинья) по диагонали от демонтируемых колес.

Ослабьте затяжку болтов крепления колес на весу. Используйте баллонный ключ, приложив достаточное усилие (круговым движением против часовой стрелки), но не снимайте их полностью. Если болты сильно закисли, обработайте резьбу проникающей смазкой WD-40 и выждите 10-15 минут.

Подготовка к подъему автомобиля

Определите правильные точки поддомкрачивания:
- Спереди: усиленные зоны на лонжеронах за пластиковыми заглушками (ориентируйтесь по штатным выемкам в порогах)
- Сзади: специальные площадки на балке задней подвески непосредственно под пружинами
Установите домкрат: Совместите подхват домкрата с выбранной точкой на днище. Убедитесь в строго вертикальном положении подъемника и отсутствии перекосов. Перед подъемом проверьте устойчивость опоры на грунте.

Этап	Требуемые инструменты/принадлежности
Установка противооткатных упоров	2 упора (клинья, колодки)
Ослабление колесных болтов	Баллонный ключ, удлинитель (при необходимости)
Поддомкрачивание	Гидравлический или винтовой домкрат (грузоподъемность ≥ 1.5т)
Страховка автомобиля	Подставки (козелки) регулируемой высоты

Поднимите автомобиль: Домкратьте до момента полного отрыва снимаемого колеса от поверхности на 2-3 см. Не допускайте «висения» машины только на домкрате!
Установите страховочные подставки: Разместите козелки под силовыми элементами кузова (лонжероны, балки) рядом с домкратом. Медленно опустите домкрат до полной нагрузки на подставки.
Снимите колесные болты: Выкрутите предварительно ослабленные болты, положив их в контейнер для исключения потерь. Болты с передних колес могут иметь конусную посадку – при демонтаже потребуется легкое раскачивание колеса.
Демонтируйте колесо: Снимите колесо с шпилек. Уложите его под порог автомобиля («в лежачем» положении) в качестве дополнительной страховки на случай соскальзывания с подставок.

Безопасность при работе: использование домкрата и стоек

При работе с подвеской, включая стабилизатор поперечной устойчивости Рено Логан, критически важно обеспечить безопасное положение автомобиля. Поддомкрачивание без дополнительных опор категорически запрещено – это создает смертельную опасность при нахождении под транспортным средством.

Всегда используйте пару надежных автомобильных стоек после поднятия домкратом. Выбирайте ровную твердую поверхность (бетон, асфальт), исключая грунт, песок или наклонные площадки. Убедитесь в работоспособности стояночного тормоза и фиксации колес противооткатными башмаками.

Этапы безопасного подъема:

Определите точки подъема: Используйте заводские точки поддомкрачивания, указанные в руководстве Рено Логан (запартникованные места на порогах)
Установите домкрат:
- Проверьте отсутствие грязи и деформаций в точке контакта
- Позиционируйте домкрат строго вертикально без перекосов
Домкратирование:
- Поднимайте автомобиль плавно без рывков до необходимого зазора
- Избегайте максимальной высоты – оставляйте запас 10-15%
Установка стоек:
- Разместите стойки под силовыми элементами кузова (лонжероны, балки подвески)
- Фиксируйте стопорные штифты в оба отверстия трубок
- Опустите домкрат до контакта со стойками – нагрузка должна переноситься полностью на стойки
Контроль перед работой: Проверьте устойчивость раскачиванием кузова руками и визуальным контролем позиций стоек

Запрещено:

Использовать кирпичи, деревянные чурки или импровизированные опоры
Работать под машиной при срабатывании сигнализации или вибрации
Оставлять домкрат как единственную опору

Порядок снятия старой стойки стабилизатора: доступные подходы

Снятие стойки начинается с подготовки: установите автомобиль на эстакаду, смотровую яму или поднимите на подъёмнике, обеспечив устойчивость. Зафиксируйте колёса противооткатными башмаками, обработайте крепёж проникающей смазкой.

Используйте два ключевых подхода в зависимости от состояния элементов: либо демонтаж через колёсные арки при свободном доступе, либо через подкапотное пространство/подрамник, если гайки прикипели. Обязательно контролируйте усилие при откручивании шаровых пальцев во избежание срыва резьбы.

Пошаговый алгоритм демонтажа

Снимите переднее колесо со стороны работы для доступа к крепежу.
Открутите нижнее крепление:
- Прямой метод ключом на 18: удерживайте палец шестигранником на торце.
- Дополнительный упор: прикипевший палец выбейте полой трубой с молотком.
Освободите верхнее крепление:
- Шарнир: ключом на 18 через арку колеса.
- Резинометаллический шарнир: прижмите втулку монтировкой для снятия нагрузки.
Аккуратно извлеките стойку вниз за поворотный кулак.

Примечание: При коррозии резьбы примените нагрев термофеном или паяльной лампой с последующим охлаждением. Проверьте посадочные места стабилизатора на износ.

Особенности откручивания нижней гайки стойки стабилизатора

Откручивание нижней гайки стойки стабилизатора на Рено Логан усложняется ограниченным пространством между амортизационной стойкой и рычагом подвески. Резьбовое соединение часто подвержено коррозии из-за попадания влаги и грязи, что провоцирует прикипание и деформацию граней гайки. Необходимо предварительно обработать соединение проникающей смазкой (WD-40 или аналог) и выждать 10-15 минут, а также зафиксировать пассатижами шток стойки для предотвращения проворачивания.

Ключевой проблемой является доступ: штатный рожковый ключ или головка могут не поместиться из-за близости рычага. Рекомендуется использовать:

Универсальный шарнир с удлинителем и трещоткой для работы под углом.
Низкопрофильную головку на 18 мм (стандартный размер гайки) с тонкой трещоткой.
Монтировку для смещения рычага подвески, расширяя рабочую зону.

Этап работы	Риски	Способ минимизации
Срыв гайки	Срыв граней	Ударный гайковёрт или накидной ключ с контролем положения
Демонтаж стойки	Повреждение пыльника	Поддевание монтажкой за ушко, а не за резиновый элемент
Фиксация штока	Срезание шлицов	Захват пассатижами с защитными накладками или через мягкую ткань

Если гайка не поддаётся, прогрейте её строительным феном: открытое пламя запрещено из-за близости пыльника и сайлентблоков. При деформации шпильки или срыве резьбы потребуется замена стойки стабилизатора в сборе. После установки нового элемента затяните соединение моментом 55±5 Н·м и обработайте резьбу медной смазкой.

Особенности откручивания верхней гайки стойки стабилизатора

Главная сложность заключается в проворачивании штока стойки во время откручивания, что приводит к деформации резиногасящей втулки и повреждению шестигранника под ключ. Шток изготовлен из сравнительно мягкой стали, а конструкция зачастую не предусматривает удобные грани для фиксации, особенно при наличии защитного чехла.

Дополнительную проблему создает коррозия и закисание резьбового соединения из-за воздействия дорожных реагентов. Применение чрезмерного усилия часто завершается срывом граней или обломом штока, что влечет замену всей стойки стабилизатора.

Тип инструмента	Назначение	Риски
Рожковый ключ	Срыв граней гайки/штока	Высокие
Торцевая головка с воротком	Оптимально для фиксации и откручивания	Низкие
Газовый ключ	Фиксация гладкого штока	Повреждение поверхности

Демонтаж стойки стабилизатора со стороны амортизаторной стойки

Установи автомобиль на надежную подставку (козлы) для обеспечения безопасного доступа к передней подвеске со стороны демонтажа. Сними соответствующее переднее колесо.

Обеспечьте доступ к узлу крепления пальца стойки стабилизатора к амортизаторной стойке (часто называемой "стойкой МакФерсон"). При необходимости обработайте резьбовые соединения проникающей смазкой WD-40 для облегчения откручивания.

Последовательность демонтажа

Расконтрить гайку пальца: Накидным ключом или торцевой головкой нужного размера (обычно 16 мм или 18 мм в зависимости от модели и года выпуска) расконтрите гайку, удерживающую палец стойки стабилизатора на пальце амортизаторной стойки. Не снимайте гайку полностью на этом этапе – ее резьба должна лишь выступать за пределы контрящего сминаемого пояска гайки.
Выпрессовка пальца: Используйте специальный съемник шаровых опор (шаровых пальцев) или мощный монтировку.
- Наденьте съемник на кронштейн амортизаторной стойки, расположив опорную лапу напротив извлекаемого пальца стойки стабилизатора.
- Осторожно создавайте усилие съемником, постепенно выдавливая палец стойки стабилизатора из конического отверстия в кронштейне ступицы амортизаторной стойки.
- Важно: Контролируйте положение тормозных шлангов и ABS-проводов (при наличии), убедившись, что инструментом или отсоединяемой стойкой они не будут повреждены или натянуты. Не допускайте растяжения или перегибов!
Снятие гайки: После того как палец полностью выйдет из посадочного места (раздастся характерный щелчок), полностью отверните и снимите гайку с пальца амортизаторной стойки.
Извлечение пальца: Аккуратно снимите стойку стабилизатора с пальца амортизаторной стойки.

Теперь стойка стабилизатора отделена от амортизаторной стойки и могжет быть демонтирована полностью после аналогичной операции с ее противоположным концом (креплением к кузову или поперечине подрамника). Оцените состояние демонтированной стойки, пальца и его посадочного места в кронштейне амортизаторной стойки на предмет износа или повреждений.

Снятие стойки стабилизатора со стороны стабилизатора (Рено Логан)

Зафиксируйте автомобиль на подъёмнике или эстакаде, установите противооткатные упоры под колёса. Приподнимите переднюю часть авто домкратом для доступа к подвеске, затем закрепите на подпорках для безопасности. Обеспечьте доступ к стабилизатору и стойкам, сняв колёса при необходимости.

Определите тип крепления к стабилизатору: стойка чаще соединяется через проушины сайлент-блоков гайкой с резьбовым пальцем. Тщательно обработайте резьбовое соединение проникающей смазкой (WD-40 или аналог) для упрощения откручивания.

Порядок демонтажа

Удерживайте палец стойки рожковым ключом на 18 мм, предотвращая проворачивание
Ослабьте контргайку на 13 мм или 15 мм (в зависимости от модификации) второй рукой
Полностью выкрутите гайку и шайбу, аккуратно извлеките палец из проушины стабилизатора

Важные нюансы:

При коррозии надавите на палесть ударами резиновой киянки (не повредите резьбу!)
Отсоедините тягу только со стороны стабилизатора – второй конец (сферическая часть) остаётся на рычаге подвески
Проверьте состояние сайлент-блоков: трещины, разрывы или дисформация требуют замены всей стойки

Тип крепежа	Инструмент	Риски
Резьбовой палец с гайкой	Ключи на 13/15/18 мм	Срыв резьбы, облом пальца

Визуальный осмотр места крепления стоек после демонтажа

Проверьте корпус стабилизатора и крепежные отверстия на деформации, трещины или следы коррозии. Уделите внимание пластиковым втулкам внутри проушин: их разрыв или износ приводит к стукам при движении. Оцените состояние резьбы в гайках и болтах – поврежденные метизы требуют обязательной замены.

Исследуйте зоны соединений на остатки старых уплотнений и загрязнения. Тщательно очистите посадочные поверхности металлической щеткой и ветошью. Проверьте геометрию проушин – перекосы запрессованных втулок недопустимы. Убедитесь в отсутствии следов масла, указывающих на выход из строя соседних узлов.

Критерии проверки:

Гайки/болты: Сорванная резьба, деформация
Втулки: Расслоение резины, потеря эластичности
Кронштейны: Трещины, усталостные надломы металла
Поверхности: Задиры, глубокие коррозийные поражения

При обнаружении любых нештатных дефектов деталь подлежит безусловной замене

Подготовка новой стойки стабилизатора к установке

Тщательно осмотрите новую стойку на предмет повреждений упаковки и самого изделия, проверяя герметичность пыльников, отсутствие вмятин или трещин на корпусе шарниров. Удостоверьтесь, что деталь соответствует каталожному номеру для вашей модели Рено Логан и года выпуска, так как длина и тип креплений могут отличаться.

Снимите транспортные заглушки или защитные колпачки с резьбовых наконечников стойки, сохраняя смазку внутри шаровых шарниров. Не промывайте и не обрабатывайте шарниры растворителями – заводская консистентная смазка рассчитана на весь срок службы.

Подготовка инструментов: Запаситесь ключами на 15–18 мм, динамометрическим ключом и съёмником для шаровых.
Геометрия: Приложите старую и новую стойку друг к другу – длины в сжатом и растянутом состоянии должны совпадать.
Защита резьбы: Нанесите графитовую смазку или медную пасту на резьбу крепёжных пальцев для предотвращения коррозии.

Элемент	Проверка
Шарниры	Плавность хода без заеданий
Пыльники	Отсутствие трещин, плотная посадка

Не сгибайте стойку при хранении или монтаже – это повредит герметизаторы шарниров. Удерживайте её за корпус при затяжке.

Установка новой стойки стабилизатора: последовательность действий

Перед началом работ подготовьте необходимые инструменты: набор гаечных ключей (рожковых/накидных), трещоточный ключ с воротком, динамометрический ключ, домкрат, подставки под кузов, монтировку, проникающую смазку (WD-40 или аналог) и новые стойки стабилизатора с крепежом. Убедитесь, что автомобиль стоит на ровной поверхности с заблокированными колёсами и затянутым стояночным тормозом.

Поднимите переднюю часть Рено Логан при помощи домкрата, установите на надёжные подставки и снимите колесо с нужной стороны (если замена частичная) или с обеих сторон (при полной замене). Очистите от грязи и обработайте крепёжные элементы проникающей смазкой для облегчения откручивания.

Последовательность установки

Демонтаж старой стойки:
- Сверху: Снимите защитный колпачок и открутите гайку крепления стойки к стабилизатору (ключ на 15 мм).
- Снизу: Выкрутите болт соединения с рычагом подвески (ключ на 18 мм). При затруднениях используйте монтировку для фиксации рычага.
- Извлеките стойку через арку колеса, отсоединив её от стабилизатора.
Подготовка новой стойки:
Сравните геометрию и размеры новой стойки со старой. Нанесите графитную смазку на пальцы шарниров для защиты от коррозии.
Монтаж новой стойки:
- Совместите нижнее крепление стойки с проушиной рычага подвески, вставьте болт и наживите гайку.
- Соедините верхнюю часть с проушиной стабилизатора, закрутите гайку пальцами.
Затяжка крепежа:
- Нижнее крепление: Затяните болт динамометрическим ключом до 88–108 Н·м.
- Верхнее крепление: Затяните гайку с моментом 35–45 Н·м, установите защитный колпачок.
Контроль работ: Повторите операции для второй стороны (если требуется). Установите колеса, опустите автомобиль и выполните пробную поездку. Проверьте отсутствие стуков на неровностях и визуально убедитесь в герметичности пыльников.

Защитные чехлы (пыльники) стоек: проверка и замена

Регулярная проверка пыльников амортизационных стоек критична для сохранения работоспособности подвески. Механические повреждения (трещины, разрывы) или износ резины приводят к попаданию грязи и влаги внутрь стойки, ускоряя коррозию штока, износ сальника и самого амортизатора, что проявляется стуками и ухудшением устойчивости.

Контроль состояния проводят визуально при каждом ТО или после езды по бездорожью. Челку поднимают, удаляют крупные загрязнения в зоне пыльника и осматривают его на целостность. Особое внимание уделите верхнему поясу обжима (под капотом) и складкам – там чаще образуются разрывы. Наползание чехла вниз или признаки смазки на штоке – сигналы к немедленной замене.

Процесс замены пыльника стойки

Демонтаж стойки: Вывесить колесо, снять колесо, открутить гайку штока в подкапотном пространстве (удерживая шестигранник), отсоединить стойку от поворотного кулака.
Разборка: Сжать пружину стойки спецстяжками. Открутить гайку штока и снять опорный подшипник, упорную чашку, пружину с верхним уплотнителем.
Замена: Снять старый поврежденный пыльник и расположенный под ним защитный отбойник (при разрушении чехла его тоже меняют). Надеть на шток новый отбойник, затем новый пыльник, совместив пазы с деталями на корпусе стойки.
Сборка: Установить все элементы в обратном порядке (пружина, чашка, подшипник), затянуть гайку штока с моментом 45-60 Н·м. Снять стяжки, смонтировать стойку на автомобиль, затянуть крепления с номинальным моментом.

Ключевые моменты

Одновременная замена: Чехлы меняются парой на обеих стойках оси.
Качество деталей: Применять только оригинальные (Renault 545104292R) или сертифицированные аналоги, устойчивые к маслам и перепадам температур.
Проверка после монтажа: Убедитесь в отсутствии перекоса пыльника и свободном ходе его складок при ходе подвески при пробном заезде.

Инструмент для замены резиновых втулок стабилизатора

Правильный выбор инструмента критичен при замене втулок стабилизатора Рено Логан, так как доступ к креплениям затруднен конструкцией подвески. Неподходящий или кустарный инструмент может повредить грани болтов, сорвать резьбу или увеличить время ремонта.

Профессиональные сервисы используют специализированные съемники, но для самостоятельной работы допускается применение стандартных автослесарных инструментов при строгом соблюдении технологии. Обязательно требуются домкрат и страховочные подставки для безопасного доступа к подвеске.

Минимальный набор инструментов

Съемник для втулок стабилизатора – Специализированный разрезной инструмент с регулировкой ширины захвата для демонтажа резинки без деформации
Ключи:
- Торцевые головки на 13 мм, 15 мм (крепление скоб)
- Трещоточный вороток с удлинителем ≥200 мм
- Накидной ключ на 18 мм (для поддержки ответных болтов)

Вспомогательные приспособления	Функции
Монтировка	Фиксация стабилизатора при установке новых втулок
WD-40	Обработка закисших соединений перед демонтажем
Пластиковая монтажная лопатка	Аккуратное поддевание скоб без повреждений

При использовании универсальных съемников учитывайте диаметр стабилизатора Логан: 20 мм для передней оси и 19 мм – для задней. Для генеральной очистки посадочных мест на стабилизаторе запаситесь металлической щеткой и бескислотным очистителем тормозов.

Важно: Полностью исключите применение ударных инструментов – резкие нагрузки разрушают крепежные узлы подвески.

Демонтаж старых резиновых втулок стабилизатора

Поднимите автомобиль на подъемнике и снимите колеса для доступа к креплениям стабилизатора. Подготовьте набор ключей (чаще 13-15 мм), монтировку, проникающую смазку WD-40 для сложных соединений и молоток со съёмником для втулок или подходящей оправкой. Убедитесь в надёжной фиксации машины.

Найдите скобки крепления стабилизатора поперечной устойчивости, прикрученные к подрамнику или кузову. Сфотографируйте расположение деталей перед началом работ. С помощью рожкового ключа или головки открутите верхние крепежные гайки на скобах. При затруднениях обработайте резьбу проникающей смазкой и выждите 15-20 минут. Если болты прокручиваются, зафиксируйте их вторым ключом со стороны головки.

Извлечение изношенных втулок

После снятия скоб осмотрите втулки: при сильном износе резина часто прикипает к металлическому корпусу стабилизатора.
Сбейте старые втулки скользящими ударами молотка через медную или деревянную проставку, чтобы не повредить шток. Направляйте удары вдоль оси стабилизатора.
В сложных случаях используйте съемник для втулок, зацепив его за край резины и плавно вытягивая. При отсутствии съемника примените мощные плоскогубцы с защитными накладками или монтировку.

Внимание: запрещено резать втулки ножом непосредственно на штоке – высок риск повреждения стабилизатора. После демонтажа тщательно зачистите посадочные места на стабилизаторе металлической щеткой и обезжирьте.

Очистка посадочных мест стабилизатора под втулки

Перед установкой новых втулок стабилизатора критически важно тщательно очистить посадочные места от всех видов загрязнений: ржавчины, засохшей грязи, остатков старой резины и технического налета. Пренебрежение этим этапом приведет к неправильной посадке деталей, ускоренному износу и появлению стуков даже при установке оригинальных запчастей.

Для эффективной обработки поверхностей используйте металлическую щетку с жесткой щетиной, абразивную бумагу (зернистостью 120-240) и специализированные очистители тормозных дисков или WD-40. Уделите особое внимание внутренним стенкам кронштейнов крепления стабилизатора, где скапливается коррозия – именно эти зоны чаще всего становятся причиной люфта.

Порядок действий

Обработать зону крепления распылителем WD-40, дождаться размягчения загрязнений.
Механически удалить рыхлую ржавчину щеткой по металлу или скребком.
Зачистить посадочную поверхность наждачной бумагой до появления чистого металла.
Обезжирить очищенную область с помощью технического спирта или растворителя.
Нанести тонкий слой графитовой или силиконовой смазки для облегчения сборки.

Важно: избегайте применения грубой силы или абразивных кругов – это может нарушить геометрию посадочного места. Замерьте диаметр стабилизатора и сравните его с новыми втулками – при наличии глубоких коррозийных раковин потребуется замена кронштейнов.

Проверка качества очистки

Отсутствие рыхлых частиц металла при протирании чистой ветошью.
Ровная матовая поверхность без явных впадин или бугров.
Отсутствие эластичных фрагментов старой резины по краям.

Обработка стабилизатора и втулок перед монтажом (смазка SDS)

Тщательно очистите посадочные зоны стабилизатора и внутренние поверхности втулок силиконового стабилизатора (SDS) от грязи, ржавчины и остатков старой смазки при помощи ветоши и очистителя. Особое внимание уделите пазам рычагов подвески, куда устанавливаются втулки – загрязнения нарушат геометрию фиксации.

Нанесите рекомендованную производителем смазку (чаще всего используется специальный силиконовый состав в тюбиках) равномерным тонким слоем на рабочую поверхность стабилизатора и внутренний контур новых втулок SDS. Избегайте минеральных или графитовых смазок – они разрушают резину и приводят к скрипам.

Критичные правила обработки:

Используйте только силиконовую смазку с маркировкой для SDS-систем – её термостойкость и нейтральность к резине предотвращают деформацию и потерю свойств втулки.
Не заполняйте смазкой продольные канавки на втулках – они предназначены для компенсации деформаций при скручивании.
Убедитесь, что слой смазки не избыточен – выдавленные излишки приведут к налипанию пыли.

Последствия ошибок:

Недостаток смазки – преждевременный износ втулок и появление характерного скрипа на неровностях.
Неподходящая смазка – разбухание или растрескивание резины втулок, потеря демпфирующих свойств.

Элемент	Тип смазки	Объём обработки
Стабилизатор (рабочие зоны)	Силиконовая (диэлектрическая)	Тонкий сплошной слой
Втулка SDS (внутренний контакт)	Только SDS-смазка	Равномерное покрытие без заполнения канавок

После обработки незамедлительно установите втулки на стабилизатор и смонтируйте узел на автомобиль. Соприкосновение смазанных поверхностей с пылью или влагой до фиксации снижает эффективность обработки.

Правильная установка новых резиновых втулок на стабилизатор

Перед началом работ убедитесь в наличии новых втулок правильного типоразмера для вашего авто, а также очистите посадочные места стабилизатора и кронштейнов от грязи металлической щеткой. Проверьте состояние самого стабилизатора – отсутствие деформаций и коррозии в зоне контакта с втулками критично для долговечности детали.

Тщательно обработайте внутренний канал новых втулок и рабочую поверхность стабилизатора специальной силиконовой смазкой (например, LIQUI MOLY Silicon-Fett) – это предотвратит скрипы и продлит ресурс. Никогда не используйте моторное масло или WD-40 – они разрушают резину. Для фиксации втулок во время монтажа можно применить мыльный раствор.

Процесс установки:

Наденьте втулку до упора на очищенный и смазанный стабилизатор, совместив технологический паз на резине с выступом на стабилизаторе (при наличии)
Разместите стабилизатор с втулками на штатные крепления подрамника/кузова
Установите металлические хомуты-кронштейны, аккуратно затягивая болты крест-накрест динамометрическим ключом до момента 25–30 Н·м (значение уточняйте в мануале)

Критические ошибки:

Перетяжка болтов кронштейнов – вызывает деформацию втулок и ускоренный износ
Монтаж без смазки – приводит к прелыванию резины и скрипам
Несовпадение пазов втулки и стабилизатора – нарушает геометрию работы узла

Фиксация хомутов (кронштейнов) втулок стабилизатора

Хомуты, также именуемые кронштейнами, выполняют критическую функцию механического крепления резиновых втулок стабилизатора поперечной устойчивости к кузову автомобиля. Их надёжная фиксация предотвращает смещение втулок при эксплуатации, обеспечивая корректную работу подвески и исключая посторонние стуки в передней оси.

Установка кронштейнов осуществляется двумя гайками (реже болтами) через штатные крепёжные отверстия кузова Renault Logan. Затяжка производится динамометрическим ключом с усилием 20-25 Н·м, строго симметрично с обеих сторон автомобиля для равномерного прижима втулок. Обязательно контролируется отсутствие перекоса кронштейна относительно продольной оси стабилизатора перед окончательной фиксацией.

Технологические особенности процедуры

Очистите посадочные площадки кузова от грязи и следов коррозии
Смажьте внутреннюю поверхность новых втулок силиконовой смазкой
Вставьте стабилизатор в посадочные пазы втулок
Накройте узел кронштейном, совместив монтажные отверстия
Затяните крепёж крест-накрест с поэтапным увеличением усилия

Материал оригинальных кронштейнов	Стальной штампованный профиль с антикоррозионным покрытием
Типоразмер крепежа	М8×1.25 мм (гайка или болт в зависимости от комплектации)
Контрольный признак правильности установки	Отсутствие зазора между фланцем кронштейна и кузовом по всему периметру

Важно: Не допускайте контакта резиновых втулок с техническими жидкостями – это провоцирует их преждевременное разрушение. При монтаже после замены элементов подвески сначала фиксируйте стабилизатор на хомутах, лишь затем производите окончательную затяжку остальных соединений подвески.

Проверка правильности установки всех компонентов

После завершения монтажа стабилизатора проведите визуальный осмотр крепежных элементов: убедитесь в отсутствии перекосов тяг и стоек, проверьте правильность посадки резиновых втулок в штатные посадочные места на кузове и рычагах подвески. Все резьбовые соединения должны быть затянуты динамометрическим ключом с усилием, указанным в технической документации Рено Логан (в среднем 40-65 Н·м для стоек и 15-25 Н·м для скоб втулок).

Контролируйте отсутствие контакта стабилизатора с другими деталями ходовой части или элементами кузова на всех этапах хода подвески. Особое внимание уделите зазорам между торцами стоек стабилизатора и проушинами рычагов – детали не должны испытывать напряжения в статичном положении автомобиля.

Пошаговый алгоритм проверки

Резьбовые соединения
- Гайки стоек стабилизатора – 40-50 Н·м
- Болты крепления скоб втулок – 20-25 Н·м
- Соединения стабилизатора с кузовом – 60-70 Н·м
Проверка подвижности При вывешенных колесах покачайте стабилизатор рукой – должен перемещаться свободно без заеданий.
Контроль втулок: убедитесь, что резиновые втулки не имеют перекручивания и плотно обхватывают стабилизатор по всей окружности.
Тест-драйв
- При движении по неровностям не должно быть стуков в передней подвеске
- Исключите вибрации на скорости свыше 60 км/ч
- Проверьте отсутствие кренов при поворотах

Компонент	Параметр проверки	Норма
Стяжная шпилька стойки	Угол свободного хода	5-7° без усилия
Опорные втулки	Зазор между скобой и втулкой	0,5-1,0 мм по периметру
Траектория стабилизатора	Максимальное смещение	Не более 3 мм в крайних положениях

Монтаж колес и опускание автомобиля

Установите колеса на ступицы, совместив крепежные отверстия с резьбовыми шпильками. Наживите все гайки или болты крепления колеса (в зависисмости от конструкции Рено Логан) вручную, избегая перекосов. Предварительно убедитесь в чистоте посадочных поверхностей диска и ступицы.

Плавно приподнимите автомобиль домкратом достаточной грузоподъемности (предварительно снятый с ходовых опор или подъемника), чтобы снять подставки или козлы и высвободить колеса. Медленно и равномерно опустите автомобиль на землю, контролируя устойчивость.

Ключевые этапы:

Затяжка крепежа: Клином зафиксируйте колеса от проворачивания. Крутящим моментом 108-110 Нм (для моделей Logan первого поколения, актуальность уточните в руководстве) затяните болты/гайки крест-накрест в 2 этапа:
- Предварительная затяжка в диагональной последовательности (около 50% момента).
- Окончательная затяжка тем же диагональным методом до полного номинального момента.
Контроль после опускания:
- Визуально убедитесь в отсутствии перекосов колес и правильной установки.
- Проверьте уровни рабочих жидкостей (тормозная, масло) из-за возможного изменения углов наклона.
- Дополнительно подтяните гайки колес после пробега первых 30-50 км ("обкатка" затяжки).

Контрольная протяжка крепежа после первых километров пробега

После установки стабилизатора поперечной устойчивости на Renault Logan обязательна контрольная протяжка всех крепежных элементов через 150-300 км пробега. Это вызвано неизбежной осадкой деталей и усадкой резиновых втулок под динамическими нагрузками в реальных дорожных условиях. Пренебрежение процедурой приводит к появлению стуков и ускоренному износу компонентов подвески.

Поднимите автомобиль на подъемнике или эстакаде для доступа к узлу. Последовательно проверьте три ключевые группы соединений: гайки крепления стоек стабилизатора к рычагам, болты кронштейнов стабилизатора к кузову и фиксаторы тяг тяг (при замене стоек). Используйте динамометрический ключ с усилиями согласно техническим требованиям Renault Logan.

Точка крепежа	Рекомендуемое усилие затяжки (Нм)
Кронштейны крепления стабилизатора	60-65
Стойки стабилизатора к рычагам	35-40
Стяжные хомуты втулок	14-18

Особое внимание уделите соединениям стоек: они подвергаются максимальным циклическим нагрузкам. Повторная протяжка гарантирует отсутствие люфтов и стабильную работу подвески. Проведите визуальный осмотр на отсутствие подтеканий смазки и дефектов пыльников. При выявлении деформаций или повреждений элементов незамедлительно выполните замену.

Дальнейший ресурс узла зависит от своевременности этого этапа обслуживания!

Производитель	Срок службы (тыс. км)	Особенности
TRW/Lemforder	40-60	Оригинальные поставщики концерна Renault
Sidem	25-40	Оптимальное сочетание цены и ресурса
Roadstar	15-20	Бюджетный сегмент с ограниченной гарантией

Критерии выбора качественных резиновых втулок стабилизатора

Основным параметром при выборе втулок стабилизатора является соответствие оригинальным геометрическим размерам: диаметр отверстия под балку и внешний диаметр детали. Несоответствие даже на 1-2 мм приведёт к ускоренному износу и стукам. Обязательно сверяйте каталожный номер с OEM-спецификациями для вашей модели Рено Логан и поколения автомобиля.

Качество резинового состава критично для долговечности. Ищите втулки из синтетического каучука с маркировкой EPDM (этиленпропиленовый каучук), обеспечивающего устойчивость к деформациям, перепадам температур (-40°C до +120°C) и агрессивным реагентам. Визуально поверхность должна быть гладкой без трещин, пузырей или расслоений.

Ключевые характеристики материалов и конструкции

Структурная целостность: Отсутствие видимых дефектов литья и равномерная плотность материала по всему объёму детали.
Смесевая рецептура: Наличие антиозонообразующих присадок для защиты от растрескивания и графитовой смазки в порах для подавления скрипов.
Комплектация: Полный набор крепёжных хомутов в упаковке. Отдельные производители (Lemförder, Sidem) поставляют втулки с предустановленной смазкой.

Параметр	Низкокачественный продукт	Премиальный аналог
Срок службы	10-15 тыс. км	≥ 60 тыс. км
Диапазон температур	-20°C...+70°C	-40°C...+120°C
Дополнительная обработка	Отсутствует	Антифрикционное покрытие

Избегайте изделий с резким химическим запахом – это признак дешёвой резины с высоким содержанием токсичной сажи. Отдавайте предпочтение производителям с специализацией в ходовой части: Lemförder, Sidem, Трек (Россия) или AvtoVAZ Original. Проверяйте наличие сертификата соответствия ECE R90 в описании товара.

Проверка работы подвески после замены: тест-драйв

Перед выездом убедитесь в правильной сборке всех узлов: проверьте момент затяжки креплений стабилизатора (110-120 Н·м для штатных частей), соединений стоек (35-45 Н·м), а также целостность сайлентблоков и пыльников. Проведите визуальный осмотр на отсутствие контакта деталей подвески с кузовом или приводными валами.

Начните тест-драйв с плавного движения на малой скорости (до 20 км/ч) по ровному участку. Прослушайте зоны передней подвески на предмет появления стуков или скрипов. Постепенно разгонитесь до 50-60 км/ч для оценки стабильности: автомобиль должен двигаться прямо без самопроизвольных отклонений руля.

Алгоритм контроля на дороге

Проверка реакции на крены: Выполните «змейку» на скорости 40-50 км/ч. Крены кузова должны быть плавными, без клевков или завалов. Признак неисправности – чрезмерная раскачка или стук.
Пройдите лежачие полицейские на скорости 20-30 км/ч. Удары отбоя воспринимаются равномерно с двух сторон. Скрипы и удары указывают на:
- Недостаточную затяжку крепежа
- Поврежденные стойки стабилизатора
- Дефект втулок
Резкое торможение: при замедлении со скорости 60 км/ч кузов опускается без рывков. Отклонение от траектории – сигнал проверки геометрии подвески.

После тест-драйва повторно осмотрите зоны установки: трещины на втулках, следы трения цепи стабилизатора и состояние стойки. Контрольная проверка затяжки крепежа обязательна.

На что обратить внимание при тест-драйве после замены

Проведите тест-драйв сразу после замены стабилизатора для оперативного выявления возможных проблем. Маршрут должен включать различные дорожные условия: ровный асфальт, мелкие неровности, крутые повороты.

Выберите безопасный участок для маневров. Следите за поведением автомобиля на скорости 30-80 км/ч, обращая внимание на динамические характеристики и реакцию рулевого управления.

Отсутствие посторонних стуков и скрипов со стороны подвески при проезде неровностей
Равномерную курсовую устойчивость на прямых участках дороги без "рысканья"
Снижение кренов кузова при скоростных разворотах и перестроениях
Отсутствие вибрации на рулевом колесе
Целостность сопутствующих элементов (поперечные тяги, втулки, резиновые вкладыши)
Контроль крепежных соединений на предмет самопроизвольного ослабления после поездки

Важность своевременной замены комплектующих стабилизатора

Откладывание замены изношенных элементов стабилизатора поперечной устойчивости на Рено Логан ведет к критическому ухудшению управляемости. Пренебрежение ремонтом усиливает крен кузова в поворотах, провоцирует рывки руля при маневрах и снижает сцепление колес с дорогой, что повышает риск аварии на мокром покрытии.

Эксплуатация автомобиля с поврежденными тягами, втулками или креплениями стабилизатора вызывает ускоренный износ смежных узлов подвески – шаровых опор, амортизаторов и сайлентблоков. Своевременная диагностика (рекомендуется каждые 20-30 тыс. км) предотвращает деформацию рычагов подвески и сокращает затраты на комплексный ремонт.

Ключевые последствия несвоевременной замены

Безопасность: Потеря курсовой стабильности при резких объездах препятствий
Ресурс деталей: Деформация стоек стабилизатора из-за перегрузок
Комфорт: Усиление дребезжания и ударов в салоне на неровностях

Для максимального срока службы новых комплектующих используйте оригинальные запчасти Рено или сертифицированные аналоги с индексом усиления (например, Lemforder или Sidem). Обязательно проверяйте момент затяжки болтов крепления по техкарте Logan – отклонения приводят к преждевременному люфту.

Список источников

Статья основана на технической информации, сервисной документации и практическом опыте автомехаников. Актуальность данных подтверждена для моделей Рено Логан I (2004-2014 гг.) и Логан II (с 2014 г.), учитывая конструктивные различижения между поколениями.

При подготовке использовались следующие категории источников: официальные руководства Renault, специализированные технические порталы, профильные форумы мастеров и проверенные автоиздания. Все материалы ориентированы на диагностику, установку и ремонт стабилизатора поперечной устойчивости рулевой телескопической балки.

Официальная документация и справочники

Руководство по ремонту Renault Logan 2004-2014 гг. издательства "Легион-Автодата"
Электронный каталог оригинальных запчастей Renault Express
Сервисный мануал по ТО Renault Logan II (KDH/KHJ/KCF)

Технические ресурсы и экспертная аналитика

Статьи журнала "За рулём" №8/2018: нагрузочные испытания стоек стабилизатора
Видеоинструкции по замене втулок СТУ на канале "АвтопрактИка"
Инженерный отчет испытательной лаборатории Wegner Motorsport о поведении балки ПУ на бездорожье

Практические руководства и пользовательский опыт

Методичка автосервиса "Логан-Сервис": типовые неисправности подвески при пробеге свыше 80 000 км
Обсуждения на форуме renauloganka.ru в разделах "Ходовая часть" и "Гаражная практика"
Рекомендации по подбору деталей послемаркета (TRW, Febi, Sidem)

Элемент крепления	Момент затяжки (Н·м)
Соединение стойки с рычагом	55–60
Крепление скобы к кузову	40–45
