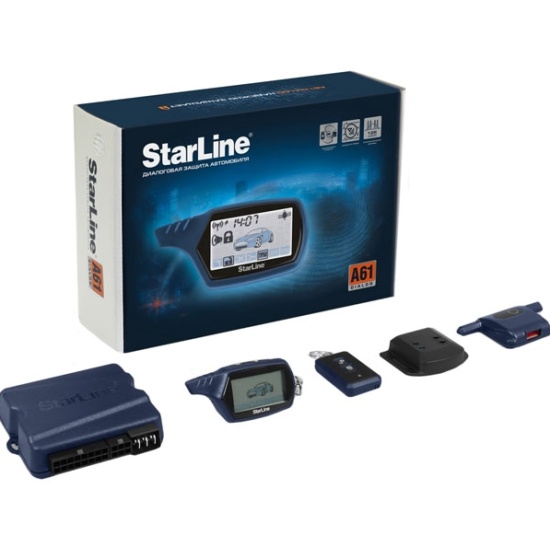

Starline A61 Dialog - Сигнализация с Диалоговым кодом

Статья обновлена: 18.08.2025

Сигнализация Starline A61 Dialog устанавливает новый стандарт безопасности транспортных средств благодаря уникальным технологическим решениям.

Система обеспечивает максимальную устойчивость к электронным взломам за счет использования динамического диалогового кода и обладает возможностью управления через мобильное приложение с любого расстояния.

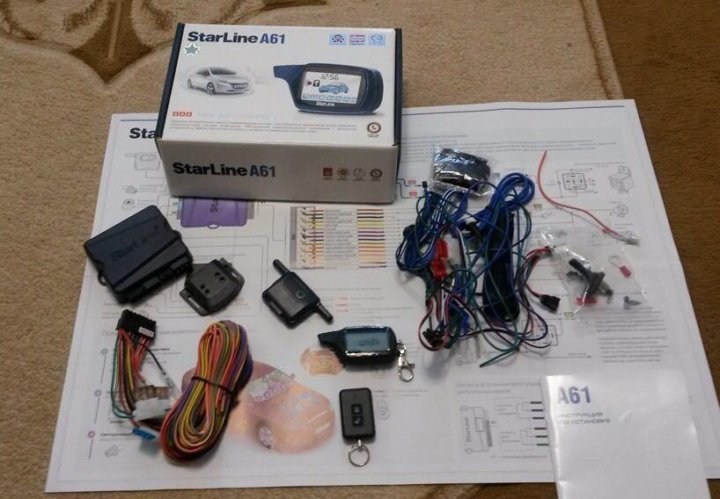

Комплектация сигнализации при покупке

Приобретая Starline A61 Dialog, пользователь получает полный базовый набор для установки и эксплуатации системы. Комплект включает все необходимые аппаратные компоненты, документацию и аксессуары, обеспечивающие работоспособность сигнализации "из коробки".

Элементы упакованы в защитную коробку с заводской маркировкой. Производитель гарантирует совместимость всех деталей комплекта и их соответствие техническим требованиям модели A61 Dialog.

Полный перечень компонентов

Центральный блок управления - основной модуль обработки команд и защиты
Двусторонний брелок с ЖК-дисплеем - 1 шт. (отображение статуса, обратная связь)
Дополнительный компактный брелок - 1 шт. (резервное управление без дисплея)
GSM/GPS-антенна - обеспечивает связь и геолокацию
Комплект монтажных проводов - жгуты с разъемами для подключения
Датчик удара/наклона - трехосевой сенсор с регулируемой чувствительностью
Сервисная кнопка Valet - для программирования и аварийного отключения
Светодиодный индикатор - визуальный статус охраны (красный/синий)
Комплект крепежных элементов - клипсы, двухсторонний скотч, хомуты
Руководство пользователя - бумажная инструкция на русском языке
Гарантийный талон - сроком 24 месяца с даты покупки

Элемент питания	Литиевая батарея CR2032 для брелока (установлена)
Дополнительно	Защитные стикеры Starline, SIM-держатель

Пошаговая установка модуля управления Starline A61 Dialog

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте необходимые инструменты: крестовую отвертку, изоленту, стяжки, кусачки, мультиметр и набор для снятия обшивки салона.

Определите место монтажа модуля управления. Оптимальные зоны: под торпедой в районе ног пассажира, за центральной консолью или под водительским сиденьем. Убедитесь, что выбранное место защищено от влаги, вибрации и нагрева, а провода не будут контактировать с движущимися элементами.

Подключение питания и интерфейсов

Питание модуля: Найдите штатный жгут проводки в зоне установки. Соедините:
- Красный провод модуля к постоянному +12В (проверьте мультиметром при включенном зажигании)
- Черный провод – к кузову автомобиля (чистый металл)
- Оранжевый провод – к цепи ACC (напряжение появляется при повороте ключа)
CAN-шина: Подключите разъем CAN-адаптера к диагностической колодке OBD-II автомобиля. Распиновку уточните в инструкции к авто.
Антенны: Зафиксируйте GPS/ГЛОНАСС антенну на лобовом стекле (вертикально, металлом к стеклу). GSM-антенну расположите под торпедой пластиковой частью вверх.

Цвет провода	Назначение	Точка подключения
Красный	Постоянный +12В	Штатный блок предохранителей
Черный	Масса	Кузов (болт с заводской резьбой)
Оранжевый	ACC	Провод зажигания/прикуривателя
Синий	CAN-H	Диагностическая колодка (пин 6)
Белый	CAN-L	Диагностическая колодка (пин 14)

Проложите провода вдоль штатных жгутов, избегая зон с острыми кромками. Каждые 15-20 см фиксируйте соединения стяжками. Изолируйте все скрутки термоусадкой или изолентой. Контрольные точки: отсутствие перегибов кабелей, расстояние ≥20 см от блоков управления авто и высоковольтных проводов.

После фиксации модуля подключите аккумулятор. Проверьте индикацию на брелке: 3 коротких сигнала подтвердят успешную инициализацию. Запрограммируйте систему через мобильное приложение Starline, следуя подсказкам мастера настроек. Протестируйте основные функции: дистанционный запуск, постановку на охрану и GPS-мониторинг.

Настройка автозапуска двигателя

Для активации функции автозапуска на Starline A61 Dialog необходимо войти в сервисное меню. Удерживайте кнопку "Valet" (обычно расположенную скрыто в салоне) до звукового сигнала, после чего введите четырехзначный PIN-код защиты системы с помощью штатного брелока.

В меню настроек последовательно выберите разделы "Автозапуск" → "Условия запуска". Здесь задаются ключевые параметры: тип активации (по температуре, таймеру или команде), минимальное напряжение АКБ, требования к нейтральной передаче (для МКПП) или положению селектора (для АКПП).

Алгоритм программирования

Используйте кнопки брелока для навигации по опциям:

Выбор триггера
- Таймер: установите интервалы (пример: 07:00, 16:30)
- Температура: задайте порог срабатывания (диапазон: -30°C до +5°C)
- Дистанционно: активация кнопкой "F" брелока
Дополнительные условия
- Блокировка при открытом капоте/двери
- Контроль давления масла
- Ограничение времени работы (5-50 минут)

После настройки подтвердите выбор двойным нажатием кнопки "Запирание" на брелоке. Система выдаст два звуковых сигнала и мигание светодиода. Обязательно проверьте работоспособность: установите тестовые условия (например, понизьте порог температуры) и убедитесь в корректном запуске.

Параметр	Варианты настройки	Рекомендации
Тип КПП	МКПП / АКПП	Для МКПП обязательна активация "режима нейтрали"
Прогрев	5-50 мин	Зимой устанавливайте 10-15 минут
Защита от разряда	11.8V / 12.0V / 12.2V	При частых запусках выбирайте 12.2V

Калибровка датчиков удара и наклона

Калибровка датчиков критически важна для корректной работы сигнализации Starline A61 Dialog, предотвращая ложные срабатывания и обеспечивая точное определение воздействий на автомобиль. Процедура выполняется через меню настроек брелока с обязательной установкой транспортного средства на ровную поверхность без внешних вибраций.

После входа в сервисный режим система предложит последовательно откалибровать датчик наклона (для фиксации углового положения авто) и двухуровневый датчик удара (регулировка чувствительности к ударам и пинкам). Требуется строго следовать голосовым подсказкам брелока, избегая любых прикосновений к кузову во время процесса.

Пошаговая процедура калибровки

Активируйте сервисное меню: удерживайте №3 и №4 на брелоке 3 секунды до звукового сигнала.
Выберите пункт "Датчики" двойным нажатием №1.
Калибровка наклона:
- Дождитесь сообщения "Калибровка датчика наклона"
- Не двигайтесь 10 секунд до подтверждающего сигнала
Калибровка удара:
- Настройка удара 1-го уровня (легкие воздействия): игнорируйте вибрации 15 секунд
- Настройка удара 2-го уровня (сильные удары): повторите процедуру ожидания

Параметр	Рекомендуемая чувствительность	Индикация сбоя
Датчик наклона	Автокалибровка под текущий уклон	Мигающий значок "Авто" на брелоке
Удар (уровень 1)	65-75% для городских условий	Прерывистый сигнал сирены
Удар (уровень 2)	85-95% для парковок	Постоянная сирена + SMS-оповещение

После завершения проверьте реакцию системы: легонько ударьте колесо (должна сработать предупреждающая сирена), затем резко толкните кузов (полная тревога). При некорректной работе повторите калибровку, уменьшив чувствительность на 10-15%.

Регулярно выполняйте процедуру при смене сезона (температурные деформации кузова), после замены подвески или шин, а также при частых ложных тревогах. Для точной диагностики используйте журнал событий в мобильном приложении Starline.

Программирование функций через брелок Starline A61 Dialog

Программирование функций сигнализации Starline A61 Dialog осуществляется через интерактивный брелок с ЖК-дисплеем без необходимости подключения сервисных устройств. Основные настройки активируются длительным нажатием (3-5 секунд) клавиши 3 в режиме охраны, что переводит систему в сервисное меню "Настройки".

Навигация по опциям выполняется кнопками 1 (вверх) и 2 (вниз), выбор параметра – клавишей 3 (ОК), а выход из меню – кнопкой 4 (Отмена). Все изменения автоматически сохраняются после подтверждения. Брелок отображает текущие настройки и статус выполнения команд через иконки и текстовые подсказки на экране.

Ключевые программируемые функции

Автозапуск двигателя: настройка триггеров (температура, таймер, дистанционно), продолжительности работы
Режим "Тихая охрана": отключение сирены при постановке/снятии
Автозакрытие окон: автоматическое поднятие стекол при постановке на охрану
Реакция на датчик удара: выбор чувствительности (3 уровня) и типа оповещения (сигнал/сирена)

Комбинация клавиш	Функция
Кн.1 + Кн.3 (удержание)	Активация/деактивация автозапуска по температуре
Кн.2 + Кн.4 (двойное нажатие)	Временное отключение датчика объема
Кн.3 + Кн.4 (удержание 5 сек)	Сброс пользовательских настроек к заводским

Переведите систему в режим охраны
Удерживайте кнопку 3 до звукового сигнала
Используйте кнопки 1/2 для выбора параметра
Нажмите кнопку 3 для входа в подменю
Изменяйте значение кнопками 1/2
Подтвердите выбор кнопкой 3

Работа диалогового кодирования сигнала

Диалоговое кодирование в Starline A61 Dialog основано на принципе двухэтапного подтверждения легитимности команд между брелком и основным блоком сигнализации. При каждой попытке управления (постановки/снятия с охраны, открытия багажника и т.д.) брелок генерирует уникальный динамический код, который никогда не повторяется. Этот код передается на основной блок системы через радиоканал.

Основной блок, получив код, не выполняет команду немедленно. Вместо этого он генерирует собственный уникальный ответный код-запрос и отправляет его обратно на брелок. Брелок должен корректно обработать этот запрос и сгенерировать верификационный код на его основе. Только после подтверждения совпадения верификационного кода блоком сигнализации команда исполняется.

Ключевые аспекты технологии

Динамическая смена ключей – Криптографические ключи для генерации кодов обновляются после каждого сеанса связи
Одноразовые коды – Каждый передаваемый код используется только единожды
Асинхронная аутентификация – Обработка запросов происходит без синхронизации по времени
128-битное шифрование – Применение криптостойкого алгоритма AES для защиты диалога

Процесс занимает доли секунды, исключая возможность перехвата и подбора кодов злоумышленниками. Технология исключает уязвимости статических кодов и код-грабберы, сканирующие эфир.

Подключение мобильного приложения StarLine

Для интеграции мобильного приложения StarLine с сигнализацией Starline A61 Dialog требуется активация GSM-модуля в охранном комплексе и наличие активной SIM-карты с подключенным интернет-трафиком. Убедитесь, что устройство зарегистрировано в личном кабинете на официальном портале StarLine (starline-online.ru) под вашей учетной записью.

Скачайте приложение StarLine из магазинов App Store или Google Play. После установки авторизуйтесь, используя логин и пароль от вашего профиля в системе StarLine. Если учетной записи нет – пройдите регистрацию, указав номер телефона и e-mail.

Пошаговое сопряжение устройства

Откройте мобильное приложение и нажмите иконку «+» в правом верхнем углу.
Выберите модель «Starline A61 Dialog» из списка или отсканируйте QR-код с документации сигнализации.
Введите уникальный ID устройства (указан в договоре установки или сервисном меню автосигнализации).
Подтвердите привязку, следуя push-уведомлениям на телефоне и командам в приложении.

После синхронизации в разделе «Мои автомобили» появится подключенная сигнализация. Для корректной работы проверьте:

Статус GSM-связи в приложении (должен отображаться как «Онлайн»).
Разрешения приложения на доступ к геолокации и уведомлениям.
Активность дополнительных сервисов (например, «Автозапуск» или «Удаленная блокировка») в подписке.

Важно: При сбоях связи перезагрузите модуль сигнализации через сервисное меню или проверьте баланс SIM-карты. Для смены привязанного телефона редактируйте данные в веб-кабинете StarLine.

Управление сигнализацией Starline A61 Dialog через GSM-команды

GSM-модуль Starline A61 Dialog позволяет управлять сигнализацией удалённо с помощью SMS-команд или через мобильное приложение. Для активации функций необходимо отправить зашифрованное сообщение с кодового телефона, привязанного к системе, на номер сим-карты, установленной в блоке сигнализации.

Основные команды включают постановку/снятие с охраны, запуск двигателя, контроль состояния датчиков и экстренные функции. Система отправляет SMS-уведомления при срабатывании тревоги, изменении статуса охраны или низком заряде батареи, обеспечивая постоянный мониторинг объекта.

Ключевые GSM-команды

Постановка на охрану: SMS с текстом «1111 ON» (где 1111 – ваш PIN-код)
Снятие с охраны: Команда «1111 OFF» с подтверждением отключения
Автозапуск двигателя: «1111 START» – запуск на заданное время
Тревожная кнопка: «1111 PANIC» – активация сирены и оповещение
Проверка состояния: «1111 STATE» – запрос текущего статуса системы

Дополнительные возможности

Блокировка двигателя	Команда «1111 LOCK» для экстренной иммобилизации
Поиск автомобиля	«1111 FIND» – включение светозвуковой сигнализации
Диагностика	«1111 DIAG» – получение данных о напряжении и температуре

Все команды требуют ввода PIN-кода перед текстом инструкции. Система шифрует SMS-сообщения, предотвращая перехват данных. Для стабильной работы необходим активный интернет-пакет на сим-карте модуля.

Назначение режимов охраны (2CAN/BТ)

Режимы 2CAN и BТ в Starline A61 Dialog обеспечивают адаптацию сигнализации к различным условиям эксплуатации и типам автомобилей. Правильный выбор режима определяет уровень интеграции с электронными системами авто и способ управления охраной.

2CAN ориентирован на максимальное использование цифровых шин автомобиля, тогда как BТ активирует управление через Bluetooth-метку. Это позволяет гибко настраивать взаимодействие с бортовой сетью в зависимости от технических возможностей конкретной модели.

Особенности режимов

Режим 2CAN:
- Полная интеграция с CAN/LIN-шинами автомобиля
- Расширенный контроль штатных систем: замки, зажигание, стеклоподъемники
- Поддержка автозапуска через штатные протоколы
- Требует подключения к цифровым шинам автомобиля
Режим BТ (Bluetooth):
- Автоматическая постановка/снятие с охраны при приближении владельца с меткой
- Беспроводное управление без использования брелока
- Сниженное энергопотребление при работе с меткой
- Ограниченный контроль аналоговых систем автомобиля

Критерий	2CAN	BТ
Тип управления	Через CAN-интерфейс	Bluetooth-метка
Интеграция с авто	Полная (цифровая)	Базовая (аналоговая)
Автозапуск	Поддерживается	Ограниченно

Поиск проблем при ложных срабатываниях Starline A61 Dialog

Ложные срабатывания сигнализации Starline A61 Dialog часто вызваны некорректными настройками чувствительности датчиков или внешними помехами. Первым шагом необходимо проверить состояние основных сенсоров системы: датчика удара, наклона/движения и объема, убедившись в их правильной калибровке и отсутствии физических повреждений.

Важно исключить влияние сторонних электромагнитных полей от ЛЭП, промышленного оборудования или мощных радиоустройств, способных генерировать помехи. Параллельно следует проанализировать журнал событий сигнализации через мобильное приложение StarLine, обращая внимание на типы срабатываний (шок-сенсор, микроволновый датчик) и временные метки для выявления закономерностей.

Ключевые направления диагностики

Проверка источников помех:

Расположение блока управления вблизи бортовых компьютеров, реле или силовой проводки
Наличие GSM-ретрансляторов, раций или зарядных устройств в салоне
Механические вибрации от громкой аудиосистемы или посторонних предметов в бардачке

Калибровка сенсоров:

Сбросить чувствительность датчика удара до заводских значений через меню брелока
Отключить микроволновый датчик на 24 часа для проверки его влияния
Проверить крепление блока наклона – свободное перемещение вызывает ложные тревоги

Симптом	Вероятная причина	Действие
Срабатывание при ветре	Высокая чувствительность датчика объема	Уменьшить уровень CAN-радиоканала в настройках
Тревога после постановки	Некорректная автопостановка на охрану	Перепрограммировать задержку активации датчиков
Ночные срабатывания	Сбои питания или разряд АКБ	Проверить напряжение бортовой сети и основного аккумулятора

Дополнительно рекомендуется обновить прошивку сигнализации через сервисный центр StarLine, так как программные ошибки могут провоцировать ложные реакции. При сохранении проблем после всех проверок – выполните полный сброс настроек до заводских с последующей перекалибровкой датчиков.

Замена элементов питания брелока

Своевременная замена элементов питания обеспечивает стабильную работу брелока Starline A61 Dialog. Признаками разряда служат мигающий значок батареи на дисплее, снижение дальности действия или полное отключение устройства. Рекомендуется использовать батареи типа CR2032 с заявленным сроком годности.

Перед началом работ подготовьте новую батарею и тонкую отвертку. Избегайте касания контактов пальцами – статическое электричество может повредить микросхемы. Убедитесь в отсутствии влаги на поверхности брелока и элементах питания.

Разборка корпуса:
- Переверните брелок тыльной стороной вверх
- Вставьте отвертку в технологический паз на торце корпуса
- Аккуратно проверните инструмент до щелчка, отделяя заднюю крышку
Замена батареи:
- Извлеките отработавший элемент, отжав металлический фиксатор
- Очистите контакты от загрязнений сухой ватной палочкой
- Установите новую батарею CR2032 плюсовой стороной вверх (маркировка должна быть видна)
- Проверьте надежность фиксации элемента в разъеме
Сборка и тестирование:
- Совместите половинки корпуса без перекосов
- Нажмите на крышку по периметру до характерных щелчков
- Проверьте реакцию брелока на кнопки – на дисплее должен появиться значок сигнализации

Если после замены брелок не активируется, выполните принудительную синхронизацию с системой: удерживайте кнопки №1 и №3 3 секунды возле включенного зажигания автомобиля. При сохранении неисправности обратитесь в сервисный центр.
