Стартер ЗМЗ 406 - конструкция, технические характеристики и комплектация
Статья обновлена: 18.08.2025

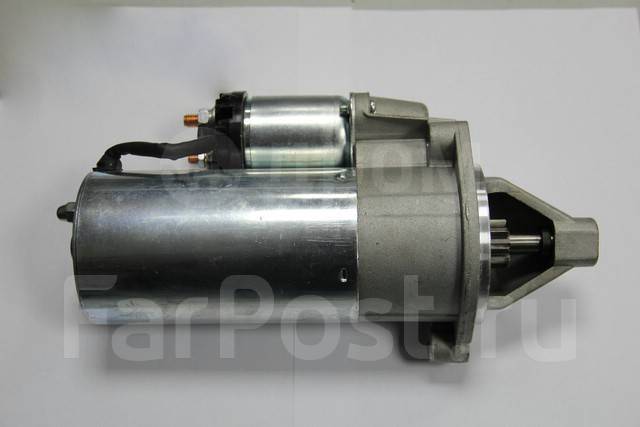

Электростартер – ключевой элемент пусковой системы двигателя ЗМЗ 406, обеспечивающий его надежный запуск в различных условиях эксплуатации.
Понимание устройства, рабочих параметров и вариантов комплектации этого узла критически важно для правильной диагностики, обслуживания и ремонта.
Данная статья детально рассматривает конструктивные особенности стартера модели СТ230-3701 (или его аналогов), его основные технические характеристики, базовые модификации и комплектацию.
Технические характеристики стартера ЗМЗ 406: параметры для диагностики и подбора
Основные электрические и механические параметры стартера напрямую влияют на корректность запуска двигателя и совместимость с силовым агрегатом. Знание точных значений необходимо для выявления неисправностей и подбора аналогов при замене.
Ключевые характеристики включают напряжение, мощность, токи потребления, частоту вращения и геометрические параметры. Сверка этих данных с эталонными показателями позволяет объективно оценить состояние узла и исключить ошибки при установке.
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 12 В |
| Мощность | 1.4 кВт |
| Ток холостого хода | ≤ 75 А |
| Ток полного торможения | ≤ 500 А |
| Частота вращения (хол. ход) | ≥ 3500 об/мин |
| Количество зубьев бендикса | 9 |
| Диаметр венца маховика | Ø 139 мм |
| Масса | 5.5 кг |
Критерии диагностики по параметрам
- Повышенный ток холостого хода – износ щеток или межвитковое замыкание
- Падение мощности при нормальном напряжении – заклинивание якоря или деградация магнитов
- Низкая частота вращения – проблемы цепи питания (окисление контактов, недозаряд АКБ)
- Несовпадение зубьев бендикса – механическое повреждение маховика
При подборе аналога обязательно учитывается посадочный размер фланца и вылет шестерни – отклонение более 1 мм вызывает заклинивание или отсутствие зацепления с венцом.
Комплектация стартера ЗМЗ 406: что входит в заводскую поставку
Стартер ЗМЗ 406 поставляется в виде готового к установке агрегата, включающего все необходимые компоненты для запуска двигателя. Заводская комплектация гарантирует совместимость и соответствие техническим требованиям силового агрегата.
Базовый комплект стартера включает следующие ключевые элементы:
- Корпус стартера с интегрированным тяговым реле (соленоидом)
- Электродвигатель постоянного тока с четырьмя щетками и обмотками возбуждения
- Бендикс (обгонная муфта) с приводной шестерней
- Втягивающее реле с силовыми контактами и возвратной пружиной
- Крышка привода с уплотнительными элементами
- Комплект крепежных болтов и технологических шайб
Дополнительно в поставку входят электрические компоненты: медный силовой кабель с клеммой для подключения к АКБ, контактная группа реле и защитный резиновый чехол выводного контакта. Все детали поставляются в сборе, без требующих монтажа раздельных элементов.
Список источников
При подготовке материала использовались следующие категории источников для обеспечения полноты и достоверности технической информации.
Данные были систематизированы по типам документации и специализированным изданиям с акцентом на официальные спецификации производителя.
- Официальное руководство по ремонту ЗМЗ-406 - заводская документация Волжского моторного завода
- Каталог деталей двигателя ЗМЗ-406 - схематическое описание компонентов стартера
- Технический бюллетень "Электрооборудование ГАЗ" - параметры пусковых систем
- Монография "Конструкция автомобильных стартеров" - раздел о планетарных редукторах
- Отчеты испытаний стартеров СТ-230А в климатических камерах
- Сервисные мануалы BOSCH по обслуживанию тяговых реле
- Протоколы измерения потребляемого тока моделей 42.3708 и 5712.3708
- Сравнительный анализ износа щеточных узлов в журнале "Автотракторное электрооборудование"
