Статор генератора автомобиля - устройство, принцип действия и схема

Статья обновлена: 18.08.2025

Статор генератора является ключевым неподвижным компонентом автомобильной генераторной установки, непосредственно отвечающим за преобразование механической энергии двигателя в электрический ток.

Исправная работа статора критична для стабильного питания бортовой сети транспортного средства: от его состояния зависит заряд аккумулятора, функционирование системы зажигания, освещения и электронных систем автомобиля.

В статье детально рассматривается конструкция статора, принцип генерации переменного тока во взаимодействии с ротором, а также приводятся принципиальные электрические схемы подключения обмоток.

Из чего состоит статор: ключевые компоненты

Статор автомобильного генератора представляет собой неподвижный кольцевой узел, внутри которого вращается ротор. Его основная функция – преобразование переменного магнитного поля от ротора в электрический ток за счет явления электромагнитной индукции.

Конструктивно статор является цельной сборкой из нескольких обязательных элементов, плотно зафиксированных в корпусе генератора. От качества исполнения и материалов этих компонентов напрямую зависят надежность и мощность генератора.

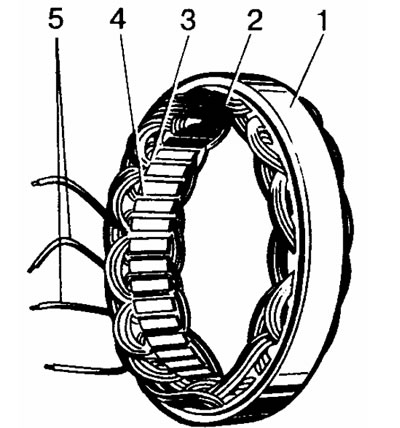

Основные элементы статора

Сердечник (Пакет статора): Набирается из тонких пластин электротехнической стали, изолированных друг от друга. Пластины имеют форму кольца с пазами по внутренней периферии для укладки обмоток. Такая конструкция минимизирует вихревые токи и потери на нагрев.
Трехфазная обмотка: Состоит из трех независимых обмоток (фаз), смещенных относительно друг друга на 120 электрических градусов. Каждая обмотка образована множеством витков изолированного медного провода, уложенных в пазы сердечника. Концы обмоток соединяются по схеме "звезда" или "треугольник".
Корпус (Остов): Прочный наружный кожух, обычно из алюминиевого сплава. Фиксирует пакет статора, обеспечивает его охлаждение (имеет вентиляционные окна) и служит основой для крепления генератора на двигателе.
Изоляционные компоненты: Включают:
- Межвитковую изоляцию (лак на проводе обмотки).
- Пазовую изоляцию (специальные гильзы или прокладки из электроизоляционных материалов, отделяющие обмотку от стенок паза сердечника).
- Фазовую изоляцию (разделители между обмотками разных фаз в лобовых частях).
- Клинья (пластиковые или текстолитовые), фиксирующие обмотки в пазах.
Выводы обмоток: Концы обмоток статора выведены на специальный изолированный клеммный разъем (обычно в виде "косы" из проводов). Соединяются с выпрямительным блоком (диодным мостом) генератора.

Материалы сердечника статора и их свойства

Сердечник статора формирует магнитопровод, критически важный для эффективного преобразования механической энергии в электрическую. Его конструкция напрямую влияет на КПД генератора, величину магнитных потерь и тепловыделение.

Основные требования к материалам включают высокую магнитную проницаемость для усиления магнитного потока, низкое сопротивление вихревым токам для минимизации потерь и достаточную механическую прочность. Состав и технология изготовления сердечника определяют его эксплуатационные характеристики.

Ключевые материалы и их характеристики

Наиболее распространенным материалом является электротехническая сталь (динамная сталь), которая обладает следующими свойствами:

Высокая магнитная проницаемость – обеспечивает низкое сопротивление магнитному потоку.
Низкие потери на гистерезис – благодаря специальной термообработке и легированию кремнием (1-3.5%).
Тонкий листовой формат (0.35-0.5 мм) – уменьшает вихревые токи за счет изоляционного покрытия листов.

Для специализированных генераторов (например, высокооборотных) применяются мягкие магнитные композиты (Soft Magnetic Composites - SMC):

Порошковые материалы на основе железа с полимерной изоляцией частиц.
Позволяют создавать 3D-конфигурации сердечников сложной формы.
Снижают общие магнитные потери на высоких частотах.

Материал	Удельные потери (Вт/кг)	Макс. рабочая частота	Ключевое преимущество
Электротехн. сталь	2.5-4.0 (при 1.5 Тл/50 Гц)	До 400 Гц	Оптимальное соотношение цена/эффективность
SMC	5.0-10.0 (при 1.5 Тл/50 Гц)	До 1000 Гц	Снижение шума и вибраций

Изоляция между листами стали выполняется лаком или фосфатным покрытием. Это предотвращает межлистовые токи и снижает общие потери в сердечнике до 50%. Пакет пластин жестко стягивается скобами или сваркой.

Современные разработки включают аморфные металлы (метгласс) с ультранизкими потерями, но их применение ограничено высокой стоимостью и хрупкостью. Оптимальный выбор материала определяется требованиями к частоте вращения, мощности и стоимости генератора.

Типы обмоток статора: различия в конструкции

В автомобильных генераторах переменного тока применяются преимущественно два основных типа обмотки статора: петлевая (или всыпная) и волновая. Оба типа служат одной цели – преобразовывать изменяющееся магнитное поле ротора в электрический ток, однако их конструктивное исполнение и способ укладки в пазы статора принципиально различаются.

Выбор типа обмотки напрямую влияет на технологичность изготовления генератора, его габариты, массу, эффективность охлаждения и, в конечном счете, на выходные характеристики. Понимание этих различий важно для анализа работы генератора и его возможных неисправностей.

Петлевая (Всыпная) Обмотка

Этот тип обмотки исторически появился раньше и характеризуется следующим:

Конструкция катушек: Каждая катушка фазы состоит из нескольких секций (витков), уложенных в соседние пазы статора. Секции одной катушки имеют относительно небольшую ширину (охватывают малое количество зубцов статора).
Соединение секций: Секции катушки соединены последовательно "голова к хвосту" внутри одной фазы. Визуально лобовые части обмотки (выступающие за пределы пазов) накладываются друг на друга, образуя как бы петли – отсюда и название "петлевая".
Особенности:
- Требует большего количества пазов на полюс и фазу.
- Лобовые части имеют значительную длину и объем, что увеличивает габариты генератора и расход меди.
- Характеризуется более высоким пульсирующим моментом на валу ротора.
- Чаще применяется в старых моделях генераторов или генераторах большой мощности, где технологичность всыпки отдельных проводников может быть преимуществом.

Волновая Обмотка

Волновая обмотка является более современным и распространенным в автомобильных генераторах решением:

Конструкция катушек: Каждая фаза состоит из одной или нескольких (обычно двух) катушек. Каждая катушка представляет собой непрерывную последовательность витков (секций), проходящих через пазы по всей окружности статора.
Соединение секций: Секции катушки соединены последовательно таким образом, что при движении по окружности статора обмотка как бы "волнообразно" переходит от одного паза к другому, смещаясь на несколько зубцов.
Особенности:
- Требует меньшего количества пазов на полюс и фазу по сравнению с петлевой.
- Имеет существенно более короткие и компактные лобовые части. Это снижает расход меди, уменьшает габариты и массу генератора, улучшает теплоотвод.
- Обладает меньшим пульсирующим моментом.
- Более технологична для массового производства (возможна укладка предварительно сформированных катушек или намотка на специальных станках).
- Является доминирующим типом в современных легковых и грузовых автомобилях.

Сравнительная таблица:

Характеристика	Петлевая Обмотка	Волновая Обмотка
Лобовые части	Длинные, объемные, накладываются друг на друга	Короткие, компактные
Расход меди	Больше	Меньше
Габариты и масса	Больше	Меньше
Охлаждение	Хуже (из-за объемных лобовых частей)	Лучше
Пульсирующий момент	Выше	Ниже
Пазы на полюс и фазу	Больше	Меньше
Распространенность в авто	Редко (старые/мощные)	Подавляющее большинство

Принцип электромагнитной индукции в работе статора

Статор представляет собой неподвижный кольцевой сердечник с пазами, куда уложены три независимые медные обмотки (фазы), смещённые относительно друг друга на 120°. Эти обмотки соединены по схеме "звезда" или "треугольник" и надёжно зафиксированы в корпусе генератора.

При вращении ротора создаваемое им магнитное поле (постоянное от электромагнита или остаточное поле) пересекает проводники статорных обмоток. Это движение магнитного потока относительно витков провода является ключевым условием для возникновения электрического тока.

Формирование переменного тока

Изменение магнитного потока во времени при прохождении разноимённых полюсов ротора (N-S-N) мимо каждой катушки статора индуцирует в них переменную ЭДС (электродвижущую силу). Амплитуда и полярность ЭДС определяются:

Скоростью вращения ротора
Силой магнитного поля ротора
Количеством витков в обмотке фазы

Схематично процесс можно представить так:

Положение ротора	Действие в статоре
Северный полюс (N) приближается к катушке	Рост магнитного потока → Индуцируется "+" ЭДС
Полюс напротив центра катушки	Максимальный поток → Пик ЭДС
Полюс удаляется	Поток уменьшается → ЭДС снижается до "0"
Южный полюс (S) приближается	Поток растёт в обратном направлении → "-" ЭДС

Смещение фазовых обмоток на 120° обеспечивает сдвиг по фазе между генерируемыми напряжениями. При прохождении полюсов ротора последовательно мимо U, V, W-обмоток возникает трёхфазное напряжение синусоидальной формы:

Фаза U достигает максимума
Через 1/3 оборота → Максимум фазы V
Через 2/3 оборота → Максимум фазы W

Полученное трёхфазное переменное напряжение подаётся на выпрямительный блок (диодный мост), где преобразуется в постоянный ток для питания бортовой сети автомобиля и зарядки аккумулятора.

Взаимодействие статора и ротора при вращении

При запуске двигателя ротор генератора начинает вращаться, получая механическую энергию через ременную передачу. Постоянный ток, подаваемый на обмотку возбуждения ротора через щеточный узел и контактные кольца, создаёт вокруг него электромагнитное поле. Это поле становится подвижным благодаря вращению вала, что является ключевым условием для генерации электроэнергии.

Магнитный поток ротора последовательно пересекает проводники трёхфазной обмотки статора, жёстко закреплённой в корпусе генератора. В результате электромагнитной индукции в каждой фазе статора наводится переменная ЭДС синусоидальной формы. Амплитуда и частота ЭДС прямо пропорциональны скорости вращения ротора и силе магнитного потока, создаваемого током возбуждения.

Ключевые процессы преобразования энергии

Пересечение магнитных силовых линий: Вращающееся поле ротора индуцирует в статорных обмотках переменное напряжение
Формирование трёхфазного тока: Сдвинутые на 120° обмотки генерируют три независимых переменных напряжения
Зависимость выходных параметров: Частота ЭДС определяется скоростью вращения (f = p∙n/60, где p – число пар полюсов, n – обороты/мин)

Параметр ротора	Влияние на статор
Скорость вращения	Определяет частоту выходного напряжения
Ток возбуждения	Регулирует амплитуду выходного напряжения
Конфигурация полюсов	Влияет на форму кривой напряжения

Сгенерированное переменное напряжение поступает в выпрямительный блок, где диодный мост преобразует его в постоянный ток для питания бортовой сети и зарядки аккумулятора. Регулятор напряжения динамически корректирует ток возбуждения ротора, компенсируя изменение нагрузки и оборотов двигателя для стабилизации выходных характеристик.

Формирование переменного тока в обмотках статора

При вращении ротора создаваемое им магнитное поле пересекает проводники статорных обмоток. Это движение магнитного потока относительно неподвижных катушек индуцирует в них электродвижущую силу (ЭДС) согласно закону электромагнитной индукции Фарадея. Направление и величина ЭДС напрямую зависят от скорости изменения магнитного потока через контур обмотки.

Поскольку магнитные полюса ротора (северный и южный) чередуются в процессе вращения, магнитный поток через каждую обмотку периодически меняет направление и силу. Это приводит к возникновению в обмотках синусоидального переменного напряжения, частота которого строго пропорциональна скорости вращения коленчатого вала двигателя. Амплитуда напряжения возрастает с увеличением оборотов и силы магнитного поля.

Схема преобразования энергии

Трехфазная конструкция обмоток обеспечивает следующие преимущества:

Сдвиг фаз на 120° между катушками гарантирует равномерное формирование тока
Суммарная мощность распределяется по трем независимым цепям
Пульсации выходного напряжения снижаются до минимальных значений

Сгенерированное переменное напряжение поступает в выпрямительный блок, где полупроводниковые диоды преобразуют его в постоянный ток, необходимый для:

Заряда аккумуляторной батареи
Питания бортовых потребителей
Обеспечения работы системы зажигания

Параметр	Влияние на генерацию тока
Скорость вращения ротора	Определяет частоту и амплитуду напряжения
Сила магнитного поля	Прямо пропорциональна выходному напряжению
Количество витков в обмотке	Увеличивает результирующую ЭДС

Ключевой особенностью является возникновение трехфазного напряжения без внешнего возбуждения – вращающееся магнитное поле ротора полностью обеспечивает процесс генерации за счет преобразования механической энергии двигателя в электрическую.

Схема соединения фаз статора ("звезда" или "треугольник")

В автомобильных генераторах обмотки трёхфазного статора соединяются по одной из двух основных схем: "звезда" (Y) или "треугольник" (Δ). Выбор схемы влияет на выходные характеристики генератора, включая напряжение, ток и способ выпрямления переменного тока в постоянный для бортовой сети автомобиля.

Концы всех трёх обмоток статора объединяются в одной нейтральной точке при соединении "звездой". При схеме "треугольник" конец каждой обмотки соединяется с началом следующей, образуя замкнутый контур. Оба варианта имеют конструктивные отличия и применяются в зависимости от технических требований к генератору.

Сравнение схем соединения

Особенности "звезды":

Фазное напряжение в √3 раз ниже линейного (на выходе выпрямителя)
Меньший уровень высших гармоник
Возможность использования нейтрального провода для контроля
Преимущественное применение в современных авто

Особенности "треугольника":

Фазное напряжение равно линейному
Более высокий КПД на низких оборотах
Увеличенный пусковой момент
Сложность конструкции из-за тока циркуляции

Параметр	"Звезда"	"Треугольник"
Выходное напряжение	Выше при тех же оборотах	Ниже на 42%
Ток нагрузки	Меньше	Больше
Чувствительность к перекосу фаз	Выше	Ниже

Выходное напряжение при соединении "звездой" рассчитывается как: U_лин = √3 × U_ф, а при "треугольнике": U_лин = U_ф. Для выпрямления трёхфазного тока в обоих случаях используется диодный мост, но в "звезде" дополнительно могут применяться диоды нулевой точки для повышения мощности.

В современных автомобилях чаще применяется "звезда" из-за стабильности напряжения в широком диапазоне оборотов двигателя. "Треугольник" встречается реже, преимущественно в спецтехнике или генераторах устаревших моделей, где критичен высокий крутящий момент на низких оборотах.

Способы крепления статора в корпусе генератора

Статор генератора требует жёсткой фиксации в корпусе для исключения вибраций и смещений при работе. Надёжное крепление обеспечивает постоянство воздушного зазора между статором и ротором, что критично для стабильной выработки электроэнергии и предотвращения механических повреждений обмоток.

Конструктивные решения различаются в зависимости от типа генератора и производителя, но все они направлены на компенсацию теплового расширения деталей и противодействие электромагнитным силам. Основные методы монтажа включают механическую фиксацию и термоусадочные технологии.

Распространённые методы фиксации

В автомобильных генераторах применяют следующие системы крепления статора:

Распорные кольца – статор удерживается за счёт упругости разрезных стальных колец, запрессованных в канавки корпуса
Болтовое соединение – статор притягивается к корпусу винтами через монтажные уши (характерно для мощных генераторов)
Термокомпенсационные вставки – алюминиевые или биметаллические элементы, сжимающие статор при нагреве
Клеевая фиксация – использование термостойких компаундов для заполнения зазора между статором и корпусом

В современных конструкциях часто комбинируют несколько методов. Например, распорные кольца дополняют термоактивными вставками, которые при нагреве двигателя усиливают давление на статор, компенсируя разницу температурного расширения стали и алюминия.

Способ крепления	Преимущества	Недостатки
Распорные кольца	Простота сборки, демпфирование вибраций	Снижение эффективности при износе колец
Болтовое соединение	Максимальная жёсткость, ремонтопригодность	Усложнение конструкции, риск коррозии крепежа
Термовставки	Автоматическая компенсация тепловых зазоров	Высокие требования к точности изготовления

Распространенные причины выхода статора из строя

Статор генератора подвержен деградации из-за постоянных электрических, термических и механических нагрузок. Нарушение целостности обмоток или изоляции приводит к полной или частичной потере работоспособности узла.

Основные факторы отказов связаны с экстремальными условиями эксплуатации и естественным старением материалов. Диагностика требует проверки сопротивления изоляции и целостности проводников.

Перегрев обмоток: Вызывается перегрузкой генератора, неисправностью регулятора напряжения или засорением вентиляционных каналов. Приводит к карбонизации изоляции и межвитковому замыканию.
Короткое замыкание: Возникает при пробое изоляции между соседними витками или фазами из-за вибрации, перегрева или заводского брака. Снижает выходное напряжение.
Обрыв обмотки: Механический разрыв провода вследствие вибрации, коррозии медных жил или усталости металла. Полностью обесточивает одну из фаз.
Замыкание на корпус: Пробой изоляции на массу через стальной сердечник. Частая причина – попадание технических жидкостей (антифриз, масло) или проводящей пыли.
Коррозия: Разъедание медных проводников электролитом при повреждении корпуса генератора или длительном воздействии влажной среды.
Механические повреждения: Деформация сердечника или обмотки из-за ударов, неквалифицированного ремонта или разрушения подшипников ротора.
Естественный износ: Трещины в лаковой изоляции проводов из-за термоциклирования (нагрев/остывание) после 150-200 тыс. км пробега.

Диагностика обрывов и замыканий в обмотке статора

Обрыв в обмотке статора приводит к полному отсутствию выходного напряжения на одной из фаз или генерации нестабильного тока. Признаком является неравномерная яркость ламп освещения, работающих от соответствующей фазы, или падение мощности генератора под нагрузкой. Обрыв может возникнуть из-за механического повреждения провода, коррозии контактов или перегрева точки пайки.

Межвитковое замыкание возникает при пробое изоляции между соседними витками обмотки. Это вызывает локальный перегрев статора, снижение общего выходного напряжения генератора и характерный запах горелой изоляции. Замыкание на корпус ("массу") проявляется как утечка тока через стальной пакет, что провоцирует перегрев всей обмотки, резкое падение КПД генератора и возможное срабатывание предохранителей.

Методы диагностики

Визуальный осмотр: Выявление потемнений, оплавлений, вздутий лака или механических повреждений обмотки. Особое внимание уделяют местам пайки выводов.

Проверка мультиметром:

На обрыв: Измерение сопротивления между выводами фаз (0.1–1 Ом). Бесконечное сопротивление указывает на обрыв.
На замыкание на корпус: Замер сопротивления между каждым выводом обмотки и корпусом статора. Показание близкое к нулю – признак пробоя.

Контроль лампой/мегомметром: Подача напряжения 12В/220В через лампу накаливания последовательно с обмоткой. Полное свечение лампы при проверке "обмотка-корпус" сигнализирует о замыкании.

Испытание переменным током: Размещение металлического шарика (например, подшипника) в пазу статора при подаче на обмотку пониженного напряжения 220В через трансформатор. Вибрация или "примагничивание" шарика указывает на межвитковое замыкание.

Тип неисправности	Сопротивление (фазный вывод-корпус)	Сопротивление (между фазами)
Исправная обмотка	Бесконечность (OL)	Равное (0.1–1 Ом)
Обрыв	Бесконечность (OL)	Бесконечность (OL)
Замыкание на корпус	0–5 Ом	Норма или OL
Межвитковое замыкание	Бесконечность (OL)	Заниженное (неравное)

При обнаружении обрыва или замыкания обмотка подлежит перемотке или замене статора. Местный ремонт (пропитка лаком, изоляция кембриком) возможен только при поверхностных повреждениях изоляции в зоне выводов.

Процесс замены статора в автомобильном генераторе

Перед началом работ убедитесь в наличии нового статора, соответствующего модели генератора, и подготовьте необходимые инструменты: набор гаечных ключей, торцевые головки, съёмник стопорных колец, паяльник, мультиметр, очиститель контактов и термостойкую смазку. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и повреждения электрооборудования.

Демонтируйте генератор с автомобиля согласно инструкции производителя: ослабьте натяжной болт ремня, снимите приводной ремень, отключите электрические разъёмы и клемму питания, затем выкрутите крепёжные болты. Очистите корпус генератора от загрязнений перед разборкой, чтобы избежать попадания пыли внутрь механизма.

Последовательность замены

Разберите генератор:
- Снимите заднюю пластиковую крышку с разъёмами.
- Выкрутите стяжные болты, соединяющие переднюю и заднюю части корпуса.
- Аккуратно разделите половинки корпуса с помощью монтажной лопатки.
Извлеките ротор, открутив гайку шкива съёмником. Снимите передний подшипник при необходимости замены.
Отсоедините статор:
- Распаяйте выводы обмоток с диодного моста.
- Зафиксируйте положение статора относительно корпуса (сделайте метки маркером).
- Извлеките крепёжные болты или стопорные кольца.
Установите новый статор:
- Проверьте отсутствие замыкания обмоток на корпус мультиметром.
- Повторите позиционирование по нанесённым меткам.
- Зафиксируйте крепёжными элементами с рекомендованным моментом затяжки.
Припаяйте выводы обмоток к диодному мосту. Обработайте контакты очистителем и покройте термостойким лаком.
Соберите генератор в обратном порядке:
- Установите ротор и подшипники (при замене смажьте их).
- Совместите половинки корпуса, затяните стяжные болты крест-накрест.
- Проверните вал рукой для контроля отсутствия заклинивания.

Контрольная операция	Параметры
Тестирование обмотки статора	Сопротивление между выводами: 0,1–0,5 Ом
Проверка изоляции	Сопротивление корпус–обмотка: >10 МОм
Затяжка крепёжных болтов	Момент: 8–12 Н·м (уточнить в мануале)

После установки генератора на автомобиль подключите клеммы, наденьте и отрегулируйте ремень. Запустите двигатель и проверьте напряжение на аккумуляторе: на холостом ходу – 13,5–14,2 В, при 3000 об/мин – не выше 14,7 В. Убедитесь в отсутствии посторонних шумов и стабильности зарядки.

Список источников

При подготовке материалов об автомобильном статоре генератора использовались специализированные технические публикации и документация, посвящённые устройству и принципам работы автомобильных электросистем. Особое внимание уделялось источникам, содержащим детальные описания компонентов генераторов переменного тока.

Ниже представлен перечень основных литературных и технических ресурсов, на основе которых были систематизированы сведения о конструкции статора, процессах электромагнитной индукции и схемах подключения в автомобильных генераторах.

Учебники по автомобильному электрооборудованию для технических вузов (разделы о генераторах переменного тока)
Производственная документация Bosch: "Автомобильные генераторы. Устройство и принцип действия"
Технические руководства Valeo по ремонту генераторных узлов
Монография "Автотракторное электрооборудование" под редакцией А.В. Сабурова
Сборник схем электрооборудования популярных автомобильных марок
Статьи в журнале "Автоэлектроника" о диагностике статорных обмоток
Патентные описания конструкций трёхфазных автомобильных генераторов
Лабораторные отчёты по исследованию характеристик статоров в НТУ "ХПИ"
Технические стандарты ISO 8854 "Road vehicles – Alternators"
Материалы профильных автофорумов: тематические обсуждения дефектов статоров
