Стойки стабилизатора Mazda 3 - конструкция и ремонт

Статья обновлена: 18.08.2025

Стабилизация кузова в поворотах и на неровностях – ключевая задача подвески, где стойки стабилизатора Mazda 3 играют критическую роль.

Эти компактные, но высоконагруженные элементы напрямую влияют на управляемость и комфорт, соединяя стабилизатор поперечной устойчивости с рычагами подвески.

Конструктивно стойки представляют собой шарнирные тяги, воспринимающие значительные сдвигающие и ударные нагрузки, что предъявляет особые требования к их прочности и износостойкости.

Своевременная диагностика и ремонт стоек стабилизатора – обязательное условие безопасной эксплуатации автомобиля, так как их неисправность приводит к ухудшению курсовой устойчивости, повышенному крену кузова и характерным стукам в передней подвеске.

Особенности шаровых соединений в стойках стабилизатора BJ/FBL

Конструкция шаровых соединений в стойках стабилизатора для моделей BJ/FBL отличается повышенной нагрузочной способностью и герметизацией. Основной упор сделан на предотвращение утечки смазки и защиту от абразивного износа благодаря двухслойным пыльникам: внутренний слой из жесткого пластика формирует каркас, а внешний эластомерный слой обеспечивает плотное прилегание к корпусу и штоку.

Шарнир использует прецизионный шарообразный палец из легированной стали, вращающийся в цельнометаллическом вкладыше с тефлоновым покрытием. Такое решение исключает люфт даже при высоких углах отклонения (до 35°), характерных для сложной кинематики подвески, но требует полной замены узла при износе из-за неразборной конструкции.

Ключевые отличия от аналогов

Горизонтальное крепление пальца – резьба нарезана перпендикулярно оси стойки для снижения крутящих нагрузок
Усиленные стопорные кольца – предотвращают самопроизвольное откручивание гайки при вибрациях
Литое основание корпуса с ребрами жесткости – распределяет ударные нагрузки от неровностей

Параметр	Характеристика
Диаметр шара	14.2 мм (увеличен на 12% vs GH)
Ресурс пыльника	до 120 000 км (при отсутствии повреждений)
Крутящий момент затяжки	32–40 Н·м (ниже аналогов на 15%)

Диагностика неисправностей требует контроля угла свободного хода шарнира: допустимый люфт не превышает 0.8 мм при ручном покачивании монтированной стойки. Характерный признак износа – стук при проезде "лежачих полицейских" на малой скорости.

Диагностика неисправностей: стук в подвеске при проезде неровностей

Характерный стук при проезде мелких неровностей (лежачих полицейских, плит, стыков покрытия) – основной симптом износа стоек стабилизатора Mazda 3. Звук обычно локализуется в передней подвеске и проявляется как глухой или металлический "цокот" при работе колеса на сжатие/отбой. Отличительная особенность – стук чаще возникает на малой скорости при преодолении неровностей одним колесом.

Надежная диагностика требует комплексного подхода, так как стук могут вызывать и другие элементы подвески (шаровые опоры, рулевые наконечники, сайлентблоки рычагов, изношенные пружины или подушки амортизаторов). Необходимо исключить эти компоненты, сосредоточившись на проверке штанг стабилизатора.

Методы проверки стоек стабилизатора

Основные способы диагностики:

Визуальный осмотр: Поиск трещин резины пыльников, следов масляных подтеков (указывающих на разгерметизацию втулки), выраженной коррозии металлического корпуса стойки.
Проверка люфта вручную:
- Автомобиль на ровной площадке, ручник активирован, под колеса установлены противооткатные упоры.
- Помощник раскачивает автомобиль поперек (вдоль оси стабилизатора) с амплитудой 15-20 см.
- Диагност контролирует место соединения стойки с поворотным кулаком и рычагом подвески, ощущая рукой наличие стука или видимого поперечного люфта шарнира.
Контроль демпфирования: Резкое вертикальное раскачивание кузова над колесом. Сильно изношенная стойка не оказывает сопротивления, кузов качается легко и "пусто".
Диагностика на подъемнике/яме: Использование монтировки для создания рычага между рычагом подвески и кузовом, провоцируя движение в шарнире стойки. Чрезмерный свободный ход или стук – признак неисправности.

Критические признаки износа:

Признак	Последствия игнорирования
Видимый разрыв пыльника, вытекание смазки	Ускоренный износ шарнира, попадание грязи и воды
Ощутимый продольный или поперечный люфт пальца	Разрушение шарнира, отрыв стойки на ходу
Заклинивание шарнира (не двигается)	Нарушение работы стабилизатора, перегруз соседних узлов
Сильная коррозия тела стойки или резьбы	Облом стойки при нагрузке

Важно: Стойки меняются парой, даже если явные признаки износа выявлены только с одной стороны. Использование оригинальных запчастей (MAZDA) или проверенных аналогов высокого качества (напр., Lemförder, TRW, Febi Bilstein) существенно увеличивает ресурс и надежность ремонта. После замены обязательна проверка углов установки колес.

Пошаговая замена стоек стабилизатора на передней оси без снятия рычагов

Замена стоек стабилизатора без демонтажа рычагов подвески требует точного соблюдения последовательности действий для обеспечения безопасности и эффективности работ. Этот метод сокращает время ремонта, но предполагает наличие доступа к крепежным элементам через технологические отверстия или при частичном вывешивании узла.

Необходимо заранее подготовить инструменты: домкрат с подставками, баллонный ключ, набор головок с воротком, монтировку, а также новые стойки стабилизатора и проникающую смазку для резьбовых соединений. Обязательно зафиксируйте автомобиль противооткатными упорами перед началом работ.

Подготовительные операции

Обеспечение доступа к креплениям:

Ослабьте колесные болты на передних колесах
Поднимите автомобиль домкратом и установите на подставки
Снимите оба передних колеса
Обработайте резьбовые соединения стоек проникающей смазкой

Процедура демонтажа

Отсоединение старых стоек:

Через технологическое отверстие в рычаге или кузове ослабьте верхнюю гайку стойки ключом на 17
Удерживайте палец стойки шестигранником на 6 мм от проворачивания
Аналогично снимите нижнюю гайку, придерживая стойку рукой
Извлеките стойку, раскачивая её в плоскости крепления

Установка новых элементов

Монтаж и контроль положения:

Вставьте новую стойку в посадочные места кронштейнов
Наживите гайки пальцев без затяжки
Опустите автомобиль на землю для снятия напряжения с подвески
Затяните гайки с моментом 30-45 Н∙м по схеме:

Тип резьбы Момент затяжки

M10x1.25 32-38 Н∙м

M12x1.25 42-48 Н∙м
Установите колеса и опустите автомобиль

Проверьте отсутствие люфтов, раскачивая стабилизатор монтировкой. Обязательно сделайте пробную поездку со скоростью до 40 км/ч, обращая внимание на стуки в передней подвеске. При необходимости проведите регулировку момента затяжки.

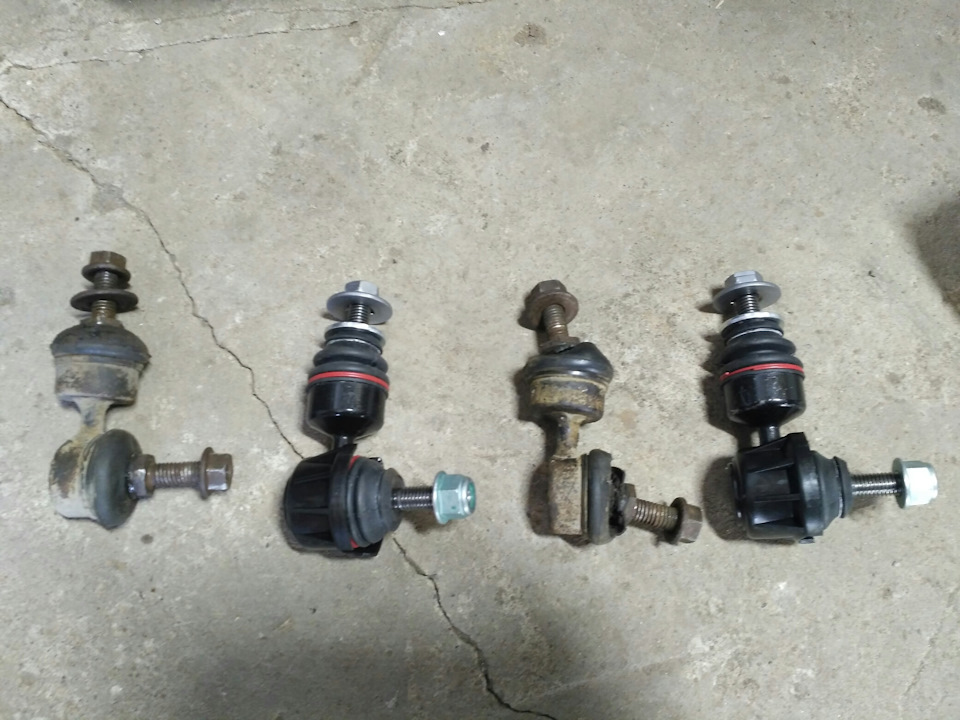

Сравнение оригинальных и послерыночных стоек: ресурс и экономическая выгода

Оригинальные стойки стабилизатора (OEM) для Mazda 3 проектируются и тестируются производителем в комплексе со всей подвеской автомобиля. Их ресурс обычно составляет от 80 000 до 120 000 км пробега, а иногда и больше, при условии нормальной эксплуатации и отсутствия экстремальных дорожных условий. Они отличаются точным соответствием геометрическим параметрам, использованием специфических сплавов и высококачественных резиновых или полиуретановых втулок, что обеспечивает оптимальную работу подвески, минимальные шумы и предсказуемое поведение автомобиля.

Послерыночные (неоригинальные, aftermarket) стойки стабилизатора предлагают широкий ценовой диапазон и вариативность качества. Их главное преимущество – существенно меньшая стоимость по сравнению с оригиналом, что создает иллюзию значительной экономии. Однако ресурс таких стоек, особенно в бюджетном сегменте, часто оказывается значительно ниже: от 20 000-30 000 км для самых дешевых вариантов до 50 000-70 000 км для продукции известных брендов среднего класса. Экономическая выгода напрямую зависит от срока службы конкретного неоригинального изделия и частоты его замены.

Ключевые отличия и факторы выбора

Основные конструктивные различия, влияющие на ресурс и цену, сосредоточены в критических узлах:

Шаровая часть: OEM используют высокоточные шаровые пальцы с особым покрытием и качественной смазкой. Дешевые аналоги часто страдают от быстрого выработывания зазора или закисания из-за плохой смазки и низкого качества материалов.
Резиновые втулки / пыльники: Качество резины у оригинальных запчастей рассчитано на долгий срок службы и устойчивость к агрессивным средам. Неоригиналы, особенно дешевые, используют менее стойкую резину, которая быстрее дубеет, трескается и пропускает грязь к шарниру, ускоряя износ.
Материал корпуса / штока: Оригинальные стойки изготавливаются из высокопрочных сплавов. В неоригинальных могут применяться более мягкие металлы, что повышает риск деформации или поломки при нагрузках.

При выборе неоригинальных стоек критически важно обращать внимание на производителя. Условно их можно разделить по качеству и надежности:

Премиум-бренды (Lemforder, TRW, Febi Bilstein (каталожные)): Зачастую являются поставщиками на конвейер или производят по OEM-стандартам. Ресурс близок к оригиналу, качество высокое, цена ниже Mazda, но выше среднерыночной.
Бренды среднего класса (Moog, Sidem, Topran (каталожные), SWAG): Предлагают приемлемое соотношение цены и качества. Ресурс заметно ниже оригинала, но выше, чем у бюджетных аналогов. Требуют более внимательного подбора по каталожным номерам.
Бюджетные бренды (безымянные, самые дешевые): Низкая цена, но крайне непредсказуемый и малый ресурс (иногда менее года). Высокий риск быстрого появления стуков, ухудшения управляемости и необходимости повторной замены.

Таблица сравнения ключевых аспектов:

Параметр	Оригинальные (OEM)	Качественные Неоригинальные (Премиум/Средний класс)	Дешевые Неоригинальные (Бюджет)
Ресурс (ориентировочно)	80 000 - 120 000+ км	50 000 - 80 000 км	20 000 - 40 000 км
Стоимость	Высокая	Средняя (ниже OEM на 20-50%)	Низкая (в 2-4 раза ниже OEM)
Качество материалов и сборки	Максимальное, соответствие заводским ТУ	От хорошего до очень хорошего	Низкое, непредсказуемое
Соответствие геометрии	Идеальное	Хорошее (у топ-брендов), может потребоваться проверка	Часто проблемы
Гарантия	Официальная гарантия дилера (обычно 1-2 года)	Гарантия производителя/продавца (обычно 6-12 мес)	Минимальная или отсутствует
Влияние на управляемость и комфорт	Оптимальное, как с завода	Близкое к оптимальному (особенно премиум)	Может ухудшаться (стуки, "ватность" руля)
Экономическая эффективность (долгосрочно)	Высокая (долгий срок службы)	Умеренная (зависит от цены и реального ресурса)	Низкая (частые замены нивелируют первоначальную экономию)

Вывод: Выбор между оригинальными и послерыночными стойками стабилизатора для Mazda 3 – это всегда компромисс между начальной стоимостью и долгосрочной надежностью и экономией. Оригинальные детали гарантируют максимальный ресурс и сохранение заводских характеристик подвески, но требуют больших единовременных затрат. Качественные неоригинальные стойки (премиум и надежного среднего класса) предлагают разумную экономию при приемлемом ресурсе и качестве. Дешевые аналоги могут дать сиюминутную экономию, но их малый ресурс и риск ухудшения работы подвески делают их выбором лишь как временного решения, ведущего к повторным затратам на ремонт в ближайшей перспективе.

Список источников

При подготовке материалов использовались специализированные технические ресурсы и документация, посвящённые устройству подвески автомобилей Mazda 3. Основное внимание уделялось конструктивным особенностям стоек стабилизатора и практическим аспектам их диагностики.

Источники включают официальные руководства, экспертные анализы распространённых неисправностей и рекомендации по замене компонентов. Ниже представлен перечень использованных материалов.

Официальное руководство по ремонту Mazda 3 (серия BJ/BK/BM)
Каталог оригинальных запчастей Mazda EPC (Electronic Parts Catalog)
Технические бюллетени TSB (Technical Service Bulletin) для моделей Mazda 3
Монографии по устройству ходовой части современных автомобилей (раздел «Подвеска типа McPherson»)
Статьи из специализированных журналов: «Автодело», «За рулём» (разборы типовых дефектов стоек)
Видеоинструкции сертифицированных автосервисов по замене стоек стабилизатора
Отчёты об испытаниях компонентов подвески в лабораторных условиях (ресурсные тесты)
Форумы владельцев Mazda 3: обсуждения симптомов износа и сравнение производителей запчастей

Тип резьбы	Момент затяжки
M10x1.25	32-38 Н∙м
M12x1.25	42-48 Н∙м
