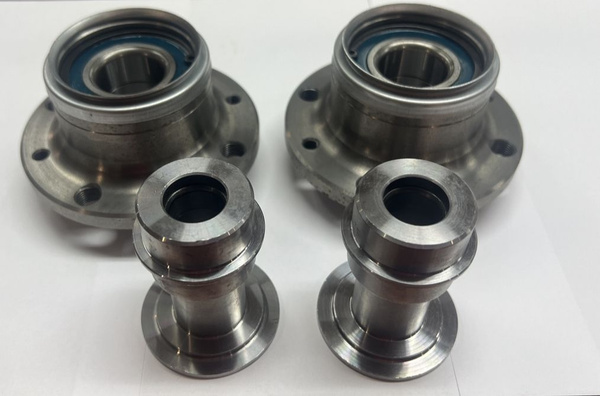

Ступицы ВАЗ 2101 - универсальность ремонта и тюнинга

Статья обновлена: 18.08.2025

Ступицы колес – ключевой элемент ходовой части любого автомобиля, напрямую влияющий на безопасность и управляемость.

На легендарной ВАЗ 2101 они заслуживают особого внимания благодаря своей надежной и проверенной временем конструкции.

Простота устройства открывает владельцу широкие возможности: от качественного восстановления изношенных узлов до эффективных технических улучшений.

Знание особенностей ступиц "Копейки" – основа для их грамотного обслуживания, ремонта и успешной модернизации под современные требования.

Диагностика люфта подшипников без снятия колеса

Проверка ступичных подшипников на наличие люфта – критически важная процедура для безопасности движения. Её можно выполнить без демонтажа колеса, что экономит время и позволяет оперативно выявить проблему. Регулярная диагностика предотвращает ускоренный износ деталей и потенциальные аварийные ситуации.

Основной метод базируется на создании переменной нагрузки на подвеску и контроле реакции колеса. Для точности результатов автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом и противооткатными упорами под задними колёсами. Предварительно снимите колпак колеса для доступа к гайке ступицы.

Последовательность действий

Выполните следующие шаги для выявления радиального и осевого люфта:

1. Поддомкратьте автомобиль со стороны проверяемого колеса, обеспечив вывешивание. Колесо должно свободно вращаться.
2. Возьмитесь руками за верхнюю и нижнюю точки колеса (положение "12 и 6 часов"). Резко дёргайте колесо на себя-от себя. Отсутствие стука и ощутимого перемещения – норма.
3. Повторите действие, взявшись за боковые точки (положение "3 и 9 часов"). Любое пошатывание или глухой стук указывает на критический износ подшипника или проблемы с шаровой опорой/рулевой тягой.
4. Проверните колесо рукой. Плавное вращение без заеданий, скрежета или гула – признак исправности подшипника.

Дополнительные признаки неисправности во время движения:

• Монотонный гул или вой, усиливающийся в поворотах (шум меняется при переносе нагрузки с одного подшипника на другой).
• Вибрация на руле или кузове, особенно при наборе скорости.
• Локальный нагрев ступицы после поездки по сравнению с соседним колесом.

Интерпретация результатов:

Признак	Возможная причина	Рекомендуемое действие
Люфт в положениях "12-6" и "3-9"	Износ ступичного подшипника	Регулировка или замена
Люфт ТОЛЬКО в положении "3-9"	Износ рулевых тяг, наконечников или шаровых опор	Диагностика рулевого управления/подвески
Шум при вращении, отсутствие люфта	Начальная стадия разрушения подшипника, недостаток смазки	Контроль состояния, подготовка к замене
Сильный нагрев ступицы	Затяжка гайки с избыточным моментом, отсутствие смазки	Срочная регулировка или ремонт

Обнаружение люфта или посторонних шумов требует незамедлительной регулировки ступичной гайки с соблюдением момента затяжки (для ВАЗ 2101 – 19.6-24.5 кгс·м) или замены подшипника. Игнорирование симптомов приводит к разрушению ступицы и потере колеса в движении.

Подготовка инструментов для демонтажа ступицы

Базовый набор включает универсальные слесарные инструменты: молоток (рекомендуется медный или с мягким бойком для предотвращения повреждения деталей), монтировки разного размера для снятия ступицы с цапфы, набор рожковых и торцевых ключей. Обязательно потребуются мощные тиски для фиксации узлов и специальный съемник для подшипников – без него демонтаж внутреннего кольца подшипника со шпинделя крайне затруднителен.

Ключевым специализированным инструментом является съемник ступичных подшипников типа "лапа" (например, съемник ГОСТ 15060). Для работы с гайкой шпинделя подготовьте торцевой ключ на 27 мм и мощную трещотку или вороток. Требуется динамометрический ключ для последующей правильной затяжки новой гайки при сборке. Не забудьте про зубило – оно может понадобиться для отгибания стопорных краёв старой гайки.

Дополнительные расходники и меры безопасности

• Смазка WD-40 – обработайте резьбу шпинделя и прикипевшие соединения за несколько часов до работ.
• Чистая ветошь и ёмкость – для сбора старой смазки и хранения мелких деталей (шайб, стопорных колец).
• Защитные очки и перчатки – при выбивании ступицы велик риск разлёта окалины и грязи.

Критичный инструмент	Альтернатива при отсутствии
Съёмник подшипников "лапа"	Нагрев горелкой (с риском деформации деталей)
Динамометрический ключ	Расчёт усилия по длине рычага (погрешность до 30%)

Перед началом демонтажа обязательно зафиксируйте автомобиль противооткатными башмаками и снимите колесо. Убедитесь, что ступичная гайка ослаблена ещё до вывешивания колеса домкратом – это потребует значительного усилия. Под рычаги подвески установите страховочные подпорки ("козлы"), домкрат не является опорой при работе!

Правильное снятие стопорного кольца

Стопорное кольцо фиксирует подшипник ступицы на оси поворотного кулака, предотвращая его осевое смещение. Неправильное снятие приводит к деформации кольца, повреждению канавки на оси или травмам от соскочившего инструмента. Используйте только предназначенные для этой цели пассатижи с загнутыми узкими губками.

Очистите канавку под кольцом и место установки от грязи металлической щеткой. Убедитесь в наличии технологических отверстий в поворотном кулаке – они позволяют протолкнуть кольцо при монтаже/демонтаже. Смажьте кольцо проникающей жидкостью за 10-15 минут до работ, особенно при наличии коррозии.

Пошаговый процесс демонтажа

1. Фиксация ступицы: Наденьте противооткатные башмаки, поднимите автомобиль домкратом и снимите колесо. Зафиксируйте поворотный кулак монтажной лопаткой через проушину, исключив проворот.
2. Позиционирование инструмента: Разведите усики стопорного кольца пассатижами до выхода из канавки. Губки инструмента должны плотно охватывать усики без перекоса.
3. Извлечение: Плавным усилием потяните кольцо строго перпендикулярно оси до полного выхода из посадочного места. Не допускайте скольжения губок по поверхности кольца.

Типичная ошибка	Последствие	Метод предотвращения
Применение отвертки или обычных плоскогубцев	Срыв шлицов, деформация кольца	Использовать специнструмент с усиленными губками
Резкий рывок при разжимании	Выскакивание кольца с повреждением пальцев	Контролируемое равномерное усилие
Неочищенная канавка	Заедание кольца, требующее грубого демонтажа	Тщательная очистка перед началом работ

После снятия осмотрите кольцо на предмет трещин и остаточной деформации. Повторное использование допустимо только при отсутствии видимых дефектов. Проверьте состояние канавки на оси – забоины или коррозия нарушат посадку нового кольца. Установку производите в обратном порядке, утапливая кольцо в канавку до характерного щелчка.

Выпрессовка сальника и подшипников

Для замены сальника ступицы и подшипников требуется полная разборка узла с обязательной выпрессовкой изношенных элементов. Процедура начинается после снятия ступицы с автомобиля, очистки от загрязнений и удаления стопорного кольца, фиксирующего внутренний подшипник.

Используйте гидравлический пресс или универсальный съемник, избегая ударных нагрузок молотком – это может повредить посадочные места. Сначала выпрессовывается сальник: установите оправку подходящего диаметра на его рабочую кромку и равномерно выдавите в сторону полости ступицы. Следите за отсутствием перекоса.

Последовательность выпрессовки подшипников

1. Внутренний подшипник: После снятия стопорного кольца разместите оправку на внутренней обойме подшипника. Давление прилагайте строго по оси, выпрессовывая его наружу из ступицы.
2. Наружный подшипник: Переверните ступицу, установите оправку на внешнюю обойму. Выдавливайте подшипник в противоположном направлении – внутрь полости.

Критические моменты:

• Диаметр оправки должен контактировать только с обоймой выпрессовываемого подшипника, не затрагивая ступицу.
• При закисании нанесите проникающую смазку (WD-40, "жидкий ключ") на посадочные зоны и выждите 10-15 минут.
• Контролируйте усилие – резкие перегрузки приводят к растрескиванию металла.

Элемент	Направление выпрессовки	Точка приложения усилия
Сальник	Внутрь ступицы	Металлический корпус сальника
Внутренний подшипник	Наружу	Внутренняя обойма
Наружный подшипник	Внутрь	Внешняя обойма

После демонтажа тщательно зачистите посадочные поверхности ступицы от ржавчины и забоин мелкой наждачной бумагой. Проверьте состояние дорожек качения – выработка или точечные повреждения требуют замены ступицы. Новые подшипники запрессовываются до упора с соблюдением соосности.

Определение дефектов посадочных мест

Основные зоны контроля – отверстия под шпильки колес и подшипники, а также торцевая поверхность фланца ступицы. Необходимо выявлять любые отклонения от геометрической нормы, влияющие на посадку сопрягаемых деталей.

Трещины, задиры, коррозия или эллипсность отверстий под шпильки приводят к неравномерному затягу крепежа и биению колеса. Раковины на посадочных поверхностях под подшипники нарушают их соосность, ускоряя износ.

Методы диагностики

Визуальный осмотр выявляет очевидные повреждения: сколы кромок, глубокие риски, неравномерный износ. Особое внимание – зонам контакта с внутренними кольцами подшипников.

Инструментальная проверка включает:

• Замер микрометром диаметра отверстий под подшипники (допустимое отклонение ±0,01 мм)
• Контроль шероховатости поверхности щупом-образцом
• Проверка биения фланца индикаторной стойкой (макс. 0,05 мм)

Критические дефекты, требующие замены ступицы:

1. Сквозные трещины в зоне крепления шпилек
2. Пластическая деформация посадочных мест (визуально – синие пятна перегрева)
3. Уменьшение диаметра отверстий под подшипники более чем на 0,1 мм

Последствия игнорирования дефектов:

Дефект	Риск
Эллипсность отверстий под шпильки	Отрыв колеса на ходу
Выработка под подшипники	Закусывание ступицы, разрушение ступичного узла
Деформация фланца	Вибрация руля, ускоренный износ шин

Очистка и обезжиривание деталей ступицы

Перед началом работ подготовьте необходимые материалы: металлическую щетку, ветошь, емкость для промывки, обезжириватель (бензин, уайт-спирит или специальный состав) и средства индивидуальной защиты. Демонтированные детали тщательно осмотрите на предмет глубокой коррозии или механических повреждений – такие элементы подлежат замене.

Удалите крупные загрязнения сухой щеткой, уделяя внимание труднодоступным местам: пазам шплинтов, резьбовым соединениям, внутренним поверхностям фланцев. Особенно важно очистить посадочные места подшипников и контактные зоны ступицы с тормозным барабаном/диском от налипшей грязи и остатков старой смазки.

Технология обработки

Последовательность обезжиривания:

1. Промойте детали в керосине или бензине для растворения застарелых смазочных материалов
2. Обработайте поверхности аэрозольным обезжиривателем с помощью кисти
3. Протрите все элементы насухо чистой ветошью без ворса
4. Просушите детали сжатым воздухом (при наличии компрессора)

Критерии качества: поверхность должна быть абсолютно сухой, без масляных разводов и микрочастиц. Проверьте результат, проведя белой салфеткой по ответственным зонам – на ткани не должно оставаться следов загрязнений.

Материал детали	Рекомендуемый обезжириватель	Ограничения
Сталь, чугун	Бензин, сольвент	Не использовать ацетон для алюминиевых элементов
Алюминиевые сплавы	Уайт-спирит, специальные составы	Избегать длительного контакта с агрессивными растворителями

Важно: запрещается использовать воду или моющие средства – они вызывают коррозию. Все операции проводите в проветриваемом помещении вдали от источников огня. После обезжиривания немедленно приступайте к сборке или нанесению защитных покрытий для предотвращения окисления металла.

Критерии выбора оригинальных подшипников

Гарантия совместимости с геометрией ступицы ВАЗ 2101 – критичный фактор. Оригинальные подшипники спроектированы под точные посадочные размеры, нагрузки и температурные режимы "классики". Несоответствие даже на доли миллиметра провоцирует люфт, перегрев и ускоренный износ.

Надежность ресурса напрямую зависит от качества материалов и соблюдения технологии производства. Оригинал использует легированные стали, оптимальную термообработку и точную калибровку тел качения. Это обеспечивает заявленный пробег в 100+ тыс. км без потери герметичности сальников.

Ключевые параметры при подборе

• Маркировка завода-изготовителя: Ищите логотип ВАЗ/АВТОВАЗ и каталожный номер (например, 2101-3103030). Надпись "Made in Russia" обязательна.
• Качество упаковки: Фирменная коробка с голограммами, техописанием и защитной смазкой. Пластиковые колпачки защищают кромки от повреждений.
• Визуальный контроль: Поверхность без царапин, сколов или следов коррозии. Сепаратор должен быть плотным, без перекосов.

Параметр	Оригинал	Риск контрафакта
Твердость металла	HRC 58-62	HRC 52-55 (быстрая деформация)
Точность посадки	Класс P6 (высокий)	P0 (стандартный, люфт)
Сальник	Термостойкая резина, двойная кромка	Однослойный, трескается от перегрева

Проверка на герметичность – вращайте внутреннее кольцо рукой. Отсутствие заеданий и равномерное усилие подтверждают правильность сборки. Любой шум или "песок" – признаки брака.

Сравнение производителей: TRW vs FAG vs SKF

Выбор ступицы для ВАЗ 2101 напрямую влияет на безопасность, долговечность ходовой части и комфорт вождения. Три ведущих производителя – TRW, FAG и SKF – предлагают решения разного уровня, отличающиеся материалами, технологиями производства и ценой.

Каждый бренд имеет свои сильные стороны: TRW фокусируется на доступности и универсальности, FAG – на точности и выносливости, а SKF делает ставку на инновации и ресурс. Понимание этих нюансов помогает подобрать оптимальный вариант под конкретные задачи ремонта или тюнинга.

Ключевые отличия

Параметр	TRW	FAG	SKF
Ценовой сегмент	Бюджетный-средний	Средний-премиум	Премиум
Ресурс (тыс. км)	40-60	60-80+	80-100+
Точность обработки	Соответствует ГОСТ	Высокая (немецкие стандарты)	Максимальная (лазерная калибровка)
Уплотнения	Стандартные сальники	Усиленные пыльники	Запатентованные системы (например, Low Friction Seal)

TRW – лучший выбор для экономного ремонта: детали полностью совместимы с заводскими, но не имеют запаса прочности для серьезных нагрузок. При переборке рекомендуется замена штатных сальников на аналог от SKF.

FAG выделяется термообработкой подшипников и коваными ступицами (маркировка MFG). Подходит для эксплуатации с легким тюнингом (увеличенные диски/шины). Минус – чувствительность к перетяжке гайки при монтаже.

SKF лидирует в технологиях: использует керамические смазки (Polyrex), антикоррозийные покрытия (NoTouch), бессальниковые подшипники (Sealed Power). Оптимален для гоночных модификаций или длительной езды по плохим дорогам.

Рекомендации по модернизации:

• Для ежедневной эксплуатации: FAG (баланс цены/качества)
• При установке спортивных амортизаторов/тормозов: SKF
• Для восстановления с минимальным бюджетом: TRW + замена сальников на SKF

Подбор совместимых неоригинальных аналогов

Выбор неоригинальных ступиц для ВАЗ 2101 требует строгого соответствия геометрическим и функциональным параметрам оригинала. Критически важны посадочные диаметры под подшипники, количество и шаг шпилек, габариты фланца и размер центровочного отверстия. Отклонения даже на 1-2 мм приведут к дисбалансу или разрушению узла.

Рынок предлагает три категории аналогов: бюджетные компоненты (часто китайского производства), изделия средней ценовой группы с улучшенной термообработкой, и усиленные версии для спортивной эксплуатации. Проверка сертификатов качества и отзывов о конкретном бренде обязательна – особенно для деталей, испытывающих ударные нагрузки.

Ключевые параметры и проверенные аналоги

Базовые характеристики для подбора:

• Крепёжная формула: 4×98 мм (количество шпилек × диаметр окружности)
• Диаметр центровочного отверстия: 58.6 мм
• Посадочный размер под подшипник: ⌀62/32 мм (внутренний/внешний)

Рекомендованные производители:

1. STELS (Россия) – полная взаимозаменяемость, антикоррозийное покрытие
2. KFZ (Германия) – кованая сталь, увеличенный ресурс
3. Lynx (Польша) – комплектуются предустановленными подшипниками

Аналог	Особенности	Ресурс (тыс. км)
STELS Classic	Фосфатирование поверхности	60-80
KFZ HeavyDuty	Усиленный фланец	100+
Lynx ProHub	В комплекте подшипники SKF	70-90

Важно: Ступицы от ВАЗ 2108-2110 несовместимы из-за разной конфигурации поворотного кулака. При использовании литых дисков проверяйте совпадение радиусов закругления привалочной плоскости – отклонения вызывают вибрации на скорости свыше 80 км/ч.

Сезонное обслуживание подшипников: смазка и проверка

Регулярная проверка и смазка ступичных подшипников ВАЗ 2101 дважды в год – перед зимним и летним сезонами – критически важна для долговечности узла и безопасности движения. Зимой агрессивные реагенты и влага ускоряют коррозию и вымывают смазку, летом высокие температуры и нагрузки повышают риск перегрева и заклинивания.

Игнорирование сезонного обслуживания ведет к появлению люфта, характерного гула при движении, локальному перегреву ступицы и ускоренному износу дорожек качения. В запущенных случаях возможны разрушение подшипника, заклинивание колеса или отрыв ступицы, что создает аварийную ситуацию.

Порядок выполнения работ

Проверка состояния:

1. Вывесите колесо домкратом, снимите декоративный колпак и колесо.
2. Проверните ступицу рукой: движение должно быть плавным, без заеданий и скрежета.
3. Возьмитесь за колесный диск сверху и снизу, покачайте из стороны в сторону – люфт должен отсутствовать или быть минимальным (не более 0,05-0,1 мм).
4. Прокрутите ступицу резко – после остановки не должно быть инерционного проворачивания.

Замена смазки (при необходимости):

• Снимите ступицу: открутите гайку шпильки, снимите тормозной барабан вместе со ступицей.
• Извлеките подшипники: аккуратно выньте наружный и внутренний роликовые подшипники из седла ступицы и оси.
• Очистка: тщательно промойте детали в керосине или бензине, удаляя старую смазку и загрязнения. Осмотрите на предмет сколов, трещин, выработки.
• Смазка: Набейте полости ступицы и полости между роликами подшипников новой тугоплавкой смазкой (Литол-24, ШРУС или аналог). Убедитесь, что смазка распределена равномерно.
• Установка: Соберите узел в обратном порядке. Критически важно правильно отрегулировать затяжку гайки ступицы (после затяжки ступица должна вращаться без люфта с легким сопротивлением).

Материал	Назначение	Примечание
Литол-24	Основная смазка подшипников	Проверенный бюджетный вариант
Смазка для ШРУС	Альтернатива Литолу	Более термостабильна, лучше защищает от воды
Керосин/Бензин	Промывка деталей	Тщательно просушить перед смазкой

Технология запрессовки новых подшипников

Правильная запрессовка подшипников в ступицу ВАЗ 2101 обеспечивает точную геометрию вращения и предотвращает преждевременный износ. Нарушение технологии приводит к перекосу колеса, вибрациям и ускоренному разрушению узла.

Подготовьте посадочные места: очистите гнёзда ступицы от грязи, заусенцев и остатков старой смазки. Проверьте отсутствие вмятин и коррозии. Новые подшипники перед установкой рекомендуется промыть в керосине и заполнить смазкой Литол-24 на ⅔ объёма.

Порядок выполнения работ

1. Зафиксируйте ступицу в тисках с мягкими накладками строго вертикально
2. Установите внутренний подшипник (6-7305) чашкой роликов вверх
3. Используя оправку диаметром 62 мм, равномерно запрессуйте подшипник ударами киянки до упора
4. Переверните ступицу, установите внешний подшипник (6-7304) чашкой вниз
5. Запрессуйте через оправку диаметром 72 мм, контролируя параллельность посадки
6. Проверьте лёгкость проворачивания подшипников пальцем без заеданий

Обязательно используйте монтажные оправки, которые передают усилие только на внешнюю обойму. Запрессовка ударом напрямую по внутренней обойме или роликам недопустима – это деформирует сепаратор.

Параметр	Внутренний подшипник	Внешний подшипник
Обозначение	6-7305	6-7304
Диаметр оправки	62 мм	72 мм
Усилие запрессовки	3-5 тс	4-6 тс

После запрессовки установите сальник, посадочное место которого предварительно смажьте моторным маслом. При сборке узла на цапфе отрегулируйте затяжку гайки ступицы с моментом 19.6 Н·м с последующим проворотом колеса.

Установка и регулировка сальников

Замена сальников ступиц требует тщательной подготовки посадочных мест. Очистите поверхности от старой смазки, грязи и следов коррозии металлической щёткой. Проверьте отсутствие задиров и деформаций на цапфе поворотного кулака и внутренней полости ступицы. Повреждённые поверхности приведут к ускоренному износу уплотнения.

Новый сальник перед установкой смажьте трансмиссионным маслом или Литолом-24. Особое внимание уделите рабочей кромке и пружине поджима. Используйте монтажную оправку подходящего диаметра – запрессовка ударным методом без инструмента деформирует металлический корпус и повреждает губу уплотнителя.

Технология монтажа

Критичные этапы установки:

1. Посадите сальник на цапфу строго перпендикулярно оси вращения
2. Равномерно запрессуйте до упора по всей окружности
3. Контролируйте положение пружины поджима (не допускайте перекручивания)

Проверка качества установки: после сборки узла прокрутите ступицу рукой – движение должно быть плавным без заеданий. Появление масляного пятна диаметром свыше 40 мм под колесом после 10 км пробега свидетельствует о неправильном монтаже.

Параметр	Передняя ступица	Задняя ступица
Размер сальника	42×62×12 мм	35×58×10 мм
Усилие запрессовки	3-5 кН	2-4 кН
Глубина посадки	Заподлицо с кромкой	+0.5 мм от торца

Регулировка не требуется – герметичность обеспечивается точностью посадки и целостностью уплотняющей кромки. При повторном появлении течи замените сальник и проверьте состояние посадочных поверхностей на биение.

Метод правильной затяжки гайки крепления

Ключевым этапом сборки ступицы ВАЗ 2101 является точная затяжка гайки крепления. Недостаточное усилие приводит к люфту колеса и ускоренному износу подшипников, а чрезмерное – вызывает перегрев и заклинивание подшипникового узла. Использование динамометрического ключа с предварительно выставленным моментом затяжки обязательно для исключения ошибок.

Перед финальной затяжкой гайки необходимо убедиться в свободном вращении ступицы без заеданий. После затяжки проверяется осевой люфт колеса – допустимое значение не превышает 0,1-0,2 мм. Отсутствие теплового зазора между конусом гайки и внутренней обоймой подшипника критично для предотвращения деформации элементов.

Порядок действий:

1. Наживить гайку вручную до контакта с подшипником.
2. Проворачивать ступицу с одновременной затяжкой гайки динамометрическим ключом (момент: 19,6–24,5 Н·м).
3. Ослабить гайку на 30°, проверить плавность вращения ступицы рукой.
4. Затянуть гайку окончательно с усилием 4,9–9,8 Н·м.
5. Зафиксировать гайку шплинтом (обязательна замена при повреждении).

Этап	Момент затяжки (Н·м)	Контрольный параметр
Предварительная затяжка	19,6–24,5	Притирка роликов подшипника
Финишная затяжка	4,9–9,8	Отсутствие люфта при покачивании колеса

Игнорирование угла ослабления после предварительной затяжки (шаг 3) – распространённая ошибка, ведущая к перетяжке. После пробега 500–1000 км обязательна повторная проверка люфта и момента затяжки. Для модернизированных подшипников качения или нестандартных ступиц значения момента уточняются у производителя компонентов.

Контроль осевого зазора щупом

Осевой зазор в ступицах передних колёс ВАЗ 2101 критичен для безопасной эксплуатации. Превышение допустимых значений ведёт к вибрациям руля, ускоренному износу подшипников и нарушению управляемости. Контроль осуществляется набором плоских щупов толщиной от 0,05 до 1 мм.

Проверка выполняется на снятом колесе при полностью затянутых ступичных гайках. Щуп вводится между торцом поворотного кулака и наружным кольцом подшипника в четырёх точках по окружности. Точность зависит от чистоты поверхностей и правильной установки измерительного инструмента параллельно оси вращения.

Порядок измерений

1. Поддомкратьте авто, снимите колесо и установите противооткатные упоры
2. Очистите стыковочные поверхности кулака и ступицы от грязи
3. Затяните ступичную гайку с моментом 19,6-24,5 Н·м (2-2,5 кгс·м)
4. Последовательно вставляйте щупы разной толщины в зазор по всей окружности
5. Фиксируйте максимальную толщину щупа, свободно проходящего в зазор

Допустимые параметры

Состояние узла	Нормальный зазор	Максимально допустимый
Новые подшипники	0,02-0,08 мм	0,12 мм
После пробега 50 000 км	0,05-0,15 мм	0,25 мм

При превышении норм требуется регулировка подтяжкой гайки. Если зазор не устраняется – замена подшипников или ступицы. Помните: недостаточный зазор вызывает перегрев подшипника, чрезмерный – разрушение сепаратора. Проверку выполняйте каждые 20 000 км или после ремонта ходовой части.

Диагностика тормозного диска на деформацию

Деформация тормозного диска ("биение") проявляется вибрацией руля и педали тормоза при замедлении автомобиля. Основные причины – локальный перегрев от агрессивного торможения, резкого охлаждения (лужи после длительной нагрузки) или неравномерной затяжки ступичной гайки. На ВАЗ 2101 критичным считается отклонение свыше 0,05 мм.

Точную проверку выполняют индикаторным нутромером (часового типа) после демонтажа колеса. Щуп фиксируют на суппорте или шаровой опоре, уперев шток в рабочую поверхность диска ближе к внешнему краю. Проворачивают ступицу на 360°, наблюдая за показаниями шкалы.

Порядок действий при замере:

1. Поддомкратьте автомобиль, снимите колесо.
2. Закрепите нутромер магнитной стойкой на неподвижной детали подвески (например, поворотном кулаке).
3. Установите измерительный шток перпендикулярно плоскости диска на расстоянии 10–15 мм от края.
4. Обнулите шкалу в начальной точке.
5. Медленно проворачивайте ступицу за шпильки, фиксируя максимальное и минимальное значения.

Оценка результатов:

Отклонение (мм)	Состояние диска	Рекомендуемое действие
До 0,05	Норма	Эксплуатация без ограничений
0,05–0,15	Допустимо	Проточка на станке
Свыше 0,15	Критично	Замена диска

Важно: перед замером убедитесь в отсутствии люфтов ступичного подшипника и чистоте посадочных поверхностей диска и ступицы. Ржавчина или грязь под диском имитируют биение. Для точности проведите замер в 3–4 точках по окружности.

Замена шпилек крепления колеса

Шпильки ступицы ВАЗ 2101 подвергаются значительным нагрузкам, что со временем приводит к деформации резьбы или срыву граней. Эксплуатация авто с повреждёнными элементами категорически запрещена – это грозит отрывом колеса при движении. Регулярный визуальный контроль состояния резьбы и отсутствия трещин в основании шпилек обязателен.

Процедура замены требует демонтажа ступицы, что автоматически влечёт за собой снятие тормозного барабана, выпрессовку подшипников и замену сальников. Важно использовать шпильки оригинального размера (М12×1.25) и класса прочности не ниже 10.9. Параллельно рекомендуем проверить состояние посадочных отверстий ступицы – выработка или трещины требуют замены детали.

Порядок работ

1. Поднимите домкратом автомобиль, снимите колесо и ослабьте ступичную гайку (при проворачивании тормозов зафиксируйте рычаг КПП на 4-й передаче).
2. Демонтируйте тормозной барабан, открутив направляющие штифты (при необходимости обработайте резьбу WD-40).
3. Выбейте шплинт и открутите гайку ступичного подшипника, затем снимите ступицу с поворотного кулака.
4. Зажмите ступицу в тисках через мягкие прокладки. Молотком и зубилом аккуратно выбейте дефектную шпильку с тыльной стороны.
5. Очистите посадочное отверстие от грязи и заусенцев. Установите новую шпильку, наживив гайку с шайбой.
6. Затяните гайку динамометрическим ключом (момент 12-15 кгс·м), втягивая шпильку в отверстие до упора буртика.

При сборке обязательно замените ступичные подшипники и сальники. После установки ступицы на место отрегулируйте затяжку гайки подшипника с проворачиванием детали рукой (допускается лёгкое сопротивление). Зафиксируйте гайку новым шплинтом. Проверку момента затяжки колёсных болтов (7-9 кгс·м) выполняйте холодным металлом через 50 км пробега.

Параметр	Значение
Резьба шпильки	М12×1.25 мм
Класс прочности	10.9
Момент затяжки колёсных гаек	7-9 кгс·м
Момент запрессовки шпильки	12-15 кгс·м

Токарная обработка посадочных плоскостей ступицы

Токарная обработка посадочных поверхностей ступицы ВАЗ 2101 – критически важная операция при восстановлении изношенных деталей или подготовке к установке новых подшипников. Она направлена на восстановление геометрической точности контактных зон: посадочного места под наружное кольцо подшипника на корпусе ступицы и упорного буртика. Неравномерный износ, задиры, коррозия или деформации этих поверхностей приводят к неправильной посадке подшипника, его перегреву, ускоренному разрушению и опасным люфтам колеса.

Работа выполняется на токарном станке с обязательным использованием жесткой технологической оснастки для точного базирования ступицы. Снятие металла ведется минимальными проходами, обеспечивая достижение необходимых размеров (соответствующих номиналу или ремонтному размеру), идеальной цилиндричности и низкой шероховатости поверхности. Контроль осуществляется микрометрами и прецизионными калибрами, так как даже незначительное отклонение от допуска негативно скажется на ресурсе узла.

Ключевые этапы и особенности обработки

Процесс включает несколько обязательных шагов:

1. Тщательная очистка и дефектовка: Удаление грязи, старой смазки, ржавчины. Визуальный и инструментальный контроль на наличие трещин, глубоких раковин, критического износа, превышающего допустимый для ремонта.
2. Надежное крепление в патроне/оправке: Использование цанговых патронов или специальных оправок, копирующих посадочное отверстие ступицы под ШРУС/ось. Это гарантирует соосность обрабатываемых поверхностей с осью вращения ступицы.
3. Черновая и чистовая обработка посадочного места под подшипник: Последовательное снятие слоя металла резцом до устранения дефектов и достижения расчетного диаметра. Важно обеспечить идеальную цилиндричность и заданную шероховатость (обычно Ra 1.25 - 2.5 мкм).
4. Проточка упорного буртика: Восстановление строго перпендикулярной к оси ступицы опорной плоскости, в которую упирается торец наружного кольца подшипника. Отсутствие "биения" этой плоскости критично.
5. Контроль размеров и формы: Измерение обработанных диаметров микрометром, проверка цилиндриности и перпендикулярности буртика с помощью индикаторных приборов.
6. Финальная обработка кромок: Снятие острых кромок (фаскоснимание) для предотвращения повреждения кромок подшипника при запрессовке.

Важные аспекты:

• Ремонтные размеры: При значительном износе обработка ведется под ремонтный размер подшипника (увеличенный на 0.1 мм или 0.2 мм). Использование стандартного подшипника после проточки невозможно.
• Минимальный съем металла: Цель – удалить только дефектный слой, сохраняя максимальный запас прочности детали. Чрезмерное стачивание ослабляет ступицу.
• Качество режущего инструмента: Острота и правильная геометрия резца напрямую влияют на точность и чистоту поверхности.
• Охлаждение: Применение СОЖ (смазочно-охлаждающей жидкости) предотвращает перегрев и деформацию детали, улучшает качество поверхности.

Результаты правильной обработки:

Параметр	Последствия правильной обработки	Риски при нарушении технологии
Посадочный диаметр	Натяг подшипника в пределах нормы, отсутствие проворота	Скольжение кольца, перегрев, выкрашивание
Цилиндричность	Равномерное распределение нагрузки по кольцу подшипника	Локальные перегрузки, ускоренный износ, гул
Перпендикулярность буртика	Отсутствие перекоса и заклинивания подшипника	Повышенное сопротивление вращению, нагрев, разрушение
Шероховатость поверхности	Надежная фиксация кольца без микросколов	Снижение прочности посадки, вибрация

Усиление конструкции ступицы при тюнинге

Стандартные ступицы ВАЗ 2101 рассчитаны на умеренные нагрузки и не всегда выдерживают экстремальные условия эксплуатации после установки широких дисков, низкопрофильной резины или повышения мощности двигателя. Усиление этой детали критически важно для предотвращения деформации, разрушения подшипников и потери управления на высоких скоростях.

Основной подход включает замену заводских компонентов на усиленные версии, изготовленные из легированных сталей с улучшенными термообработкой и геометрией. Параллельно модернизируется крепеж: штатные гайки и шпильки меняются на изделия класса 10.9 или 12.9 с увеличенным моментом затяжки.

Ключевые методы усиления

• Кованые ступицы – альтернатива литым заводским, с однородной структурой металла и увеличенной толщиной стенок
• Стальные переходные кольца – компенсируют несоответствие диаметров центровочных отверстий диска и ступицы
• Усиленные шарикоподшипники – с двойным уплотнением и увеличенным ресурсом (например, SKF или FAG)

Параметр	Заводская деталь	Усиленный аналог
Материал	Серый чугун	Сталь 40Х/40ХН
Твердость (HRC)	18-22	28-35
Посадочные зоны	Одинарные канавки	Двойные упорные бурты

При установке модифицированных компонентов обязательна динамическая балансировка всего узла с колесом в сборе. Особое внимание уделяют соосности полуосей и параллельности тормозного диска – отклонения свыше 0.05 мм требуют юстировки. Для контроля нагрузок рекомендуется использовать телеметрические датчики деформации в первые 500 км пробега.

Установка вентилируемых тормозных дисков от ВАЗ 2108

Основное преимущество перехода – улучшенное охлаждение за счет внутренних каналов диска, что снижает риск перегрева при интенсивном торможении. Замена требует полного демонтажа ступицы переднего колеса вместе с барабанным тормозным механизмом. Необходимо приобрести комплектующие от ВАЗ 2108: вентилируемые диски, суппорты с колодками, ступицы в сборе с подшипниками и крепежом.

Ключевая доработка – замена штатных поворотных кулаков "классики" на аналоги от "восьмерки", так как посадочные диаметры и крепления суппортов не совместимы. Требуется тщательная регулировка положения суппорта относительно диска для исключения перекосов. Обязательна замена главного тормозного цилиндра на узел от ВАЗ 2108 для увеличения объема подачи жидкости, иначе педаль будет "проваливаться".

Этапы работ

1. Демонтировать колесо, тормозной барабан, ступицу и штатный поворотный кулак
2. Установить поворотный кулак от ВАЗ 2108 с новыми ступицами
3. Смонтировать тормозные диски, соблюдая момент затяжки ступичной гайки (216 Н∙м)
4. Закрепить суппорты, проверив параллельность скобы диску
5. Подключить тормозные шланги, прокачать систему

Критические нюансы:

• Обязательна установка 13-дюймовых колес (штатные 12" не подходят)
• Проверка зазора между суппортом и ободом диска (минимум 3 мм)
• Замена тормозных трубок на гнутые под конкретную геометрию

Переход на ступицы от "классики" с дисковыми тормозами

Основой перехода служат ступицы в сборе от моделей ВАЗ "классика" (2105, 2106, 2107), оснащенных дисковыми тормозами. Они конструктивно совместимы с шаровыми опорами и поворотными кулаками ВАЗ 2101, но требуют замены всей тормозной системы передней оси. Помимо ступиц необходимы тормозные диски, суппорты с колодками, защитные щитки, новые тормозные шланги и расширительный бачок ГТЦ с раздельными контурами.

Ключевая сложность – адаптация крепления суппортов. Штатные места на кулаке "копейки" не подходят, поэтому используются переходные кронштейны ("косынки"), которые жестко фиксируются к поворотному кулаку через технологические отверстия. Обязательна установка главного тормозного цилиндра (ГТЦ) от "классики" с 4-х контактным блоком предохранителей для корректной работы датчиков стоп-сигналов и вакуумного усилителя, совместимого по усилию.

Порядок работ и особенности

• Демонтаж старых узлов: снятие барабанных механизмов, ступиц, тормозных трубок и штатного ГТЦ.
• Подготовка кулаков: очистка посадочных зон, установка кронштейнов суппортов с точным позиционированием.
• Сборка: монтаж щитков, ступиц с подшипниками, тормозных дисков и суппортов. Наполнение системы тормозной жидкостью с последующей прокачкой.
• Регулировка: проверка свободного хода колес (отсутствие трения диска о колодки), контроль соосности.

Важные нюансы:

• Колёсные диски должны иметь вылет (ЕТ) не более 29 мм для избежания контакта с суппортом.
• Требуется замена рычагов переключения передач (если КПП от 2101) на версии от 2103 из-за смещения тяги привода спидометра.
• Рекомендуется установка усиленных пружин передней подвески для компенсации возросшей массы узлов.

Преимущества	Недостатки
Резкое снижение тормозного пути	Увеличение неподрессоренных масс
Устойчивость к перегреву	Повышенный износ колодок в грязи
Простота обслуживания	Необходимость доработок (кронштейны, ГТЦ)

Модернизация ступицы под подшипники большего ресурса

Основной целью замены штатных подшипников ступиц ВАЗ 2101 является установка более надежных аналогов с увеличенным сроком службы. Стандартные узлы часто требуют частой регулировки и замены из-за устаревшей конструкции и ограниченного ресурса, особенно при эксплуатации с современными дисками или повышенных нагрузках.

Наиболее эффективным решением считается переход на конические роликовые подшипники закрытого типа от более поздних моделей ВАЗ (например, 2108-2110) или импортные аналоги. Такие подшипники обладают улучшенной защитой от загрязнений, не требуют периодической регулировки зазора и рассчитаны на значительный пробег без обслуживания.

Ключевые этапы модернизации

Процесс включает несколько технических изменений:

1. Подбор совместимых подшипников: Чаще используют пару 6-2108 (внутренний) и 8-2108 (наружный), либо импортные аналоги типа Timken/SKF.
2. Доработка ступицы: Увеличение посадочного диаметра под наружные кольца на токарном станке (Ø62 мм → Ø64 мм).
3. Модификация поворотного кулака: Расточка гнезд под новые подшипники (Ø72 мм → Ø74 мм) с обеспечением соосности.
4. Установка сальников: Подбор современных манжет (например, 45х64х10) для защиты узла.

Параметр	Штатный подшипник	Модернизированный вариант
Тип конструкции	Шариковый радиальный	Роликовый конический
Ресурс (средний)	40-60 тыс. км	100-150 тыс. км
Необходимость регулировки	Требуется периодически	Не требуется
Защита от загрязнений	Частичная	Полная (двойной сальник)

Важные нюансы: При установке необходимо использовать оригинальные стопорные кольца и контролировать момент затяжки гайки ступицы (не более 19.6 Н·м при проворачивании). Эксплуатация с неотбалансированными колесами или деформированными дисками сводит на нет преимущества модернизации.

Результатом становится значительное снижение риска заклинивания колеса, устранение необходимости регулярного обслуживания и повышение безопасности при длительных поездках. Дополнительный плюс – совместимость с большинством современных колесных дисков без проточки.

Адаптация импортных ступичных узлов

Основная сложность установки импортных ступиц (от европейских или азиатских аналогов) заключается в несовпадении посадочных размеров. Требуется механическая доработка поворотного кулака передней подвески для обеспечения точной посадки нового узла. Часто возникает необходимость расточки внутреннего диаметра посадочного места под наружное кольцо подшипника с соблюдением допуска H7.

Задние ступицы от иномарок требуют замены или переделки полуосей, так как стандартные ВАЗ-2101 имеют меньший диаметр шлицев. Обязательно проверяется совпадение разболтовки (PCD 4×98 мм), центрального отверстия (Ø58.6 мм), а также рабочего вылета колеса (ET). При несовпадении ЦО применяются проставочные кольца, но радикальное решение – проточка ступицы на токарном станке.

Ключевые этапы адаптации

• Подбор совместимых моделей: Peugeot 106/206, Citroën Saxo, Fiat Punto 1/2 поколения (сверка каталогов подшипников).
• Доработка крепления: Фрезеровка новых посадочных плоскостей под шаровые опоры/рычаги на кулаке при изменении геометрии.
• Интеграция датчиков ABS: Установка импульсных колец и сенсоров при использовании ступиц с подшипниками, оснащенными магнитными дорожками.

Параметр	Стандарт ВАЗ 2101	Типичные импортные аналоги	Решение
Диаметр цапфы (перед)	Ø62 мм	Ø60-72 мм (вариативно)	Расточка/напыление
Крепежные шпильки	М12×1.25	М12×1.5 / М14×1.5	Замена шпилек или рассверловка дисков
Ось крепления тормозного щита	Резьба М10	Болтовое соединение Ø10.5 мм	Установка втулок/переделка кронштейнов

Важно: После установки обязательна проверка соосности ступицы относительно оси поворота и контроль биения (допуск до 0.05 мм). Использование переходных распорок для нестандартных подшипников категорически не рекомендуется из-за риска концентрических нагрузок.

1. Тестовая сборка без сальников и стопоров для замера предварительного натяга.
2. Точный расчет момента затяжки гайки (применение динамометрического ключа обязательно).
3. Контроль свободного вращения узла после монтажа – люфты и заедания недопустимы.

Воротники-удлинители для вылета дисков

Воротники-удлинители (проставки) представляют собой металлические кольца, монтируемые между ступицей и колесным диском. Их ключевая функция – коррекция вылета диска (ЕТ), что критично при установке нештатных колёс или расширении колеи на ВАЗ 2101. Изменяя расстояние от плоскости крепления до центральной оси, проставки обеспечивают совместимость с дисками, изначально не соответствующими параметрам ступицы.

При подборе учитывают толщину воротника (5-50 мм), материал изготовления (алюминиевые сплавы или закалённая сталь), а также геометрию крепёжных отверстий. Для безопасной эксплуатации обязательна установка удлинённых колесных болтов или шпилек, соответствующих новой глубине посадки. Неправильный расчёт толщины проставки провоцирует повышенную нагрузку на подшипники и элементы подвески.

Практические аспекты применения

Монтаж проставок требует соблюдения строгой последовательности: демонтаж колеса, очистка посадочных поверхностей ступицы и диска, установка воротника со совмещением отверстий. Обязательна протяжка крепежа динамометрическим ключом с усилием 70-90 Н·м в шахматном порядке. Для контроля центровки после установки выполняют пробную поездку с проверкой температуры ступиц и визуальным осмотром.

Преимущества и ограничения:

• Оптимизация кинематики подвески при использовании широких дисков
• Устранение трения шины о элементы кузова или амортизаторы
• Риск ускоренного износа ступичных подшипников при толщине проставки >25 мм
• Обязательная коррекция развала-схождения после установки

Рекомендуемые параметры проставок

Толщина (мм)	Материал	Макс. нагрузка (кг/ступицу)
10-15	Алюминий 6061-T6	400
20-30	Сталь 40Х	600
35-50	Сталь 30ХГСА	750

Самодельные решения для защиты подшипников от грязи

Основная уязвимость штатных ступичных узлов ВАЗ 2101 – открытый доступ пыли и влаги к подшипникам через технологические зазоры между тормозным барабаном и цапфой. Даже исправные сальники не гарантируют полную защиту при эксплуатации на бездорожье или в агрессивных средах.

Накопление абразивных частиц в смазке вызывает ускоренный износ тел качения и дорожек, что проявляется характерным гулом при движении. Регулярная переборка ступиц для очистки и замены смазки трудоемка, поэтому энтузиасты разработали несколько эффективных методов дополнительной герметизации.

Практичные способы модернизации

Наиболее распространенные самодельные решения:

• Дублирующие манжеты – установка дополнительного сальника (например, от классических Жигулей) поверх штатного с заделкой щелей термостойким герметиком
• Защитные кожухи из металла – выточенные на токарном станке кольца, крепящиеся болтами к тормозному щиту и охватывающие торец ступицы
• Лабиринтные уплотнения – комбинация двух колец (одно неподвижно на щите, второе вращается со ступицей) со смещенными канавками для создания извилистого пути для грязи

При реализации важно соблюдать баланс защиты и вентиляции: полная герметизация провоцирует перегрев подшипников. Оптимальные материалы – маслобензостойкая резина для манжет или алюминий для кожухов (сталь склонна к коррозии).

Метод	Сложность	Эффективность
Дублирующие манжеты	★☆☆	★★☆
Металлические кожухи	★★☆	★★★
Лабиринтные уплотнения	★★★	★★★★

После монтажа любых защитных элементов обязательно проверяйте отсутствие трения вращающихся деталей о статичные элементы на всех режимах работы подвески. Периодический визуальный контроль через 500-1000 км пробега помогает вовремя выявить недочеты конструкции.

Влияние развала-схождения на износ ступиц

Некорректные углы установки колес провоцируют повышенные нагрузки на ступичные узлы ВАЗ 2101. При отклонении развала от нормы возникает неравномерное распределение усилий по рабочей поверхности подшипников, что ведет к их локальному перегреву и ускоренной выработке дорожек качения.

Ошибки схождения вызывают постоянное боковое проскальзывание колес в движении. Это создает паразитные поперечные силы, воздействующие на ступицы через шкворни и поворотные кулаки. Подобные нагрузки деформируют посадочные места подшипников и нарушают герметичность сальников.

Ключевые последствия нарушений

• Критический износ подшипников – появляется гул при движении даже на малых скоростях
• Деформация ступичных фланцев – визуально диагностируется по "восьмерке" колеса
• Разрушение сальников – приводит к вымыванию смазки и попаданию абразива

Параметр схода	Вид износа ступицы
Положительный развал >1°	Выкрашивание наружной обоймы подшипника
Отрицательный развал < -0.5°	Разрушение внутренней обоймы подшипника
Схождение >3 мм	Односторонний износ сальника и фланца

Регулярная проверка углов установки колес каждые 15 000 км – обязательное условие для продления ресурса ступиц. При замене подшипников требуется обязательная коррекция развала-схождения, так как новый узел не компенсирует последствия нарушенной геометрии ходовой части.

Ремонт трещин на полусферической части

Обнаруженные трещины на полусферической части ступицы требуют незамедлительного и профессионального ремонта. Этот элемент воспринимает значительные ударные и циклические нагрузки от колеса и подвески, поэтому игнорирование дефектов или некачественное восстановление недопустимо и опасно.

Основным и наиболее надежным методом устранения трещин является аргонодуговая сварка (TIG). Перед сваркой трещина обязательно засверливается по краям для предотвращения ее распространения и тщательно разделывается (вырубается или вышлифовывается) под углом на всю глубину, создавая канавку ("V" или "U" образную) для полноценного проплавления.

Технология сварки и альтернативы

Сварка ведется в среде аргона специальными присадочными прутками для ремонта чугуна или высоколегированными стержнями, обеспечивающими пластичный шов. Ключевые этапы:

1. Тщательная очистка: Удаление грязи, масла, ржавчины вокруг трещины химическими и механическими методами.
2. Заверловка и разделка: Засверливание концов трещины (Ø 3-5 мм), вырубка/вышлифовка канавки.
3. Прогрев: Локальный прогрев зоны сварки газовой горелкой до 150-300°C для снижения риска появления новых трещин из-за температурных напряжений.
4. Сварка: Ведутся короткие валики (30-50 мм) с перекрытием, с обязательным проковыванием каждого остывающего валика молотком для снятия напряжений. Между валиками необходим перерыв для остывания зоны сварки.
5. Медленное охлаждение: После окончания сварки узел укутывается в теплоизоляционный материал (асбестовое полотно, шамот) для максимально медленного остывания.

Важно: Использование обычной электродуговой сварки (MMA) покрытыми электродами крайне не рекомендуется из-за высокого риска перегрева, образования хрупких зон и появления новых трещин.

Альтернативой для небольших, не сквозных трещин в некритичных по нагрузке местах может быть холодная сварка специализированными, высокопрочными двухкомпонентными составами на основе эпоксидных смол с металлическим наполнителем. Однако этот метод рассматривается как временная мера или для неответственных деталей, его применение на ступице не гарантирует долговечность и требует идеальной подготовки поверхности.

Контроль качества и ограничения

После ремонта обязателен визуальный и, желательно, неразрушающий контроль шва (магнитопорошковый или капиллярный метод) на отсутствие пор, непроваров и новых трещин. Следует помнить:

• Ремонт целесообразен только при наличии одной или нескольких коротких трещин.
• Наличие сквозных трещин, трещин, идущих от посадочного отверстия подшипника или множественных дефектов по всей поверхности – прямой признак необходимости замены ступицы.
• После сварки необходимо проверить геометрию посадочных мест (особенно под подшипник) на предмет коробления.

Метод ремонта	Надежность	Сложность	Применимость	Риски
Аргонодуговая сварка (TIG)	Высокая (при соблюдении технологии)	Высокая (требуется опытный сварщик)	Средние и длинные трещины, не сквозные в критичных зонах	Коробление, новые трещины при нарушении режима
Холодная сварка	Низкая/Средняя (временное решение)	Низкая	Короткие не сквозные трещины в ненагруженных местах	Отслоение, низкая термо- и усталостная стойкость
Замена ступицы	Максимальная	Средняя (требует снятия узла)	Любые сквозные, множественные трещины, трещины у посадочных мест	Только стоимость новой детали

Восстановление резьбы повреждённых шпилек

Повреждение резьбы шпилек ступицы ВАЗ 2101 возникает из-за коррозии, перетяжки или неаккуратного монтажа. Такая неисправность критична, так как напрямую влияет на безопасность крепления колеса.

Восстановление резьбы позволяет избежать дорогостоящей замены ступицы в сборе. Грамотный ремонт гарантирует сохранение геометрии узла и надежную фиксацию колесных болтов.

Основные методы ремонта

Для восстановления функциональности шпилек применяют:

• Нарезку резьбы увеличенного диаметра - требует замены штатных гаек на усиленные.
• Установку ремонтных вставок (хеликоидов) - сохраняет оригинальный размер резьбы.
• Сварку с последующей проточкой - применяется при сильных повреждениях.

Наиболее эффективным методом считается использование ремонтных вставок типа Helicoil. Технология включает:

1. Просверливание поврежденной резьбы сверлом Ø8.5 мм.
2. Нарезание метрической резьбы М10×1.25 специальным метчиком.
3. Вкручивание спиральной вставки с помощью монтажного инструмента.
4. Аккуратное обламывание установочного хвостовика.

Параметр	Резьба увеличенная	Ремонтная вставка
Прочность соединения	85-90% от оригинала	95-100% от оригинала
Совместимость с заводскими гайками	Требует замены	Полная сохранность

После установки вставки резьба приобретает повышенную стойкость к износу и коррозии. Обязательно проверяйте момент затяжки колесных гаек динамометрическим ключом (70-80 Н·м).

Обработка антикоррозийными составами

Защита металлических поверхностей ступичного узла от окисления – критически важный этап ремонта. Без нанесения антикора уязвимые места быстро покрываются ржавчиной, особенно в зонах контакта колёсных дисков и резьбовых соединений. Это провоцирует закисание гаек, ускоренный изморозь тормозных элементов и деформацию посадочных плоскостей.

Наиболее эффективна комплексная обработка: сначала механическая зачистка старой коррозии и обезжиривание, затем нанесение преобразователя ржавчины на проблемные участки. Финишный слой – специальный состав с высокими адгезивными свойствами, устойчивый к температурным перепадам и дорожным реагентам. Особое внимание уделите скрытым полостям и стыкам.

Ключевые аспекты технологии

Применяйте составы по строгому алгоритму:

1. Подготовка поверхности: пескоструйная обработка или зачистка корщёткой до металлического блеска.
2. Обезжиривание: уайт-спиритом или специализированными растворителями.
3. Нанесение грунта: фосфатирующие составы для создания защитного слоя.
4. Финишное покрытие: термостойкие эпоксидные или цинконаполненные материалы.

Избегайте распространённых ошибок:

• Нанесение составов на влажные или загрязнённые поверхности
• Игнорирование внутренних полостей ступицы
• Использование битумных мастик (не терпят нагрева)
• Попадание состава на тормозные диски или колодки

Сравнение популярных антикоров:

Тип состава	Температура эксплуатации	Стойкость к сколам	Срок защиты
Цинкосодержащие	до +250°C	Высокая	5-7 лет
Эпоксидные	до +180°C	Средняя	4-6 лет
Жидкий пластик	до +130°C	Низкая	2-3 года

Для ответственных узлов рекомендуется комбинировать методы: после обработки цинковым грунтом наносите эпоксидный финиш. Контролируйте толщину слоя – излишки приводят к дисбалансу колеса. Периодически обновляйте покрытие в зонах сколов от камней.

Балансировка собранного узла перед установкой

Неотбалансированный узел ступицы с тормозным барабаном провоцирует биение колеса на скорости, ускоренный износ подшипников и элементов подвески. Вибрация передается на рулевое управление, ухудшая контроль над автомобилем и комфорт водителя. Особенно критично это проявляется после замены барабана или ступицы, когда нарушается исходный баланс деталей.

Процедура требует специализированного стенда для балансировки колес в сборе. Узел крепится на балансировочный станок через переходник, имитирующий посадочные параметры ступицы автомобиля. Мастер вращает конструкцию, а оборудование фиксирует дисбаланс по осям, определяя массу и точку установки корректирующих грузиков.

Ключевые этапы балансировки:

1. Тщательная очистка посадочных поверхностей ступицы и внутренней полости барабана от грязи, ржавчины.
2. Надежная фиксация узла на стенде с использованием конусных адаптеров для центровки.
3. Выбор режима балансировки (статическая для барабанных тормозов, динамическая – для дисковых систем).
4. Замер дисбаланса на двух плоскостях: ближе к внешнему и внутреннему краю барабана.
5. Поэтапная установка балансировочных грузов:
   • Набивные (крепятся на ребро барабана клещами)
   • Самоклеящиеся (фиксируются на чистую поверхность)
6. Повторный прогон для проверки остаточного дисбаланса (допустимое значение – не более 5 г на сторону).

При невозможности достичь нормы:

Проверяется геометрия барабана (эллипс), равномерность прилегания к ступице, состояние крепежных шпилек. Деформированные или изношенные детали подлежат замене. Допускается смещение барабана на шпильках на 15-30° для поиска положения с минимальным дисбалансом.

Тип дисбаланса	Признаки	Способ коррекции
Статический	Вертикальное биение	Грузы на одной плоскости
Динамический	Рыскание колеса	Грузы на двух плоскостях с разных сторон

Проверка герметичности после замены сальников

После установки новых сальников ступицы передних колес ВАЗ 2101 критически важна проверка герметичности узла. Любая течь масла или смазки приведет к быстрому выходу из строя подшипников и повреждению тормозных механизмов.

Сразу после сборки выполните пробную обкатку автомобиля: проедьте 10-15 км с периодическими резкими торможениями и маневрами для создания нагрузки. Это позволит выявить слабые места уплотнений под рабочим давлением и температурой.

Этапы контроля

Визуальный осмотр после обкатки:

• Заглушите двигатель, установите автомобиль на ровную поверхность.
• Осмотрите внутреннюю поверхность колесного диска и тыльную сторону тормозного щита – масляные пятна или потеки недопустимы.
• Проверьте зону вокруг ступичной гайки и посадочное место сальника в поворотном кулаке – следы смазки указывают на негерметичность.

Проверка уровня трансмиссионного масла:

1. Отверните контрольную/заливную пробку КПП.
2. Убедитесь, что масло находится на уровне нижней кромки отверстия.
3. Снижение уровня за короткий период подтверждает утечку через сальник первичного вала.

Важно: При обнаружении течи немедленно устраните причину – перепрессуйте сальник с использованием монтажной втулки, проверьте состояние посадочного места и рабочей кромки. Повторная замена дефектной детали обязательна.

Обкатка новых подшипников: рекомендации

Обкатка новых подшипников ступиц – обязательный этап после замены. Она позволяет деталям приработаться и равномерно распределить смазку по рабочим поверхностям.

Пренебрежение правилами обкатки сокращает ресурс подшипников в 2-3 раза. Соблюдение рекомендаций предотвращает перегрев, деформацию тел качения и преждевременный выход из строя.

Правила обкатки

• Пробег: Первые 500 км – минимальный этап приработки
• Скорость: Не превышать 70 км/ч первые 200 км, далее – до 90 км/ч
• Нагрузки: Избегать:
  • Резких разгонов и торможений
  • Перевозки грузов свыше 50% от нормы
  • Движения по бездорожью

Контрольные точки пробега:

Пробег (км)	Действия
100	Проверка температуры ступиц (рукой)
200-300	Контроль затяжки гайки ступицы
500	Полная диагностика: люфт, шум, нагрев

После 500 км пробега постепенно увеличивайте нагрузки. При появлении вибрации или гула – немедленно прекратите эксплуатацию и проведите диагностику.

Типовые ошибки при самостоятельном ремонте ступиц ВАЗ 2101

Неправильная затяжка гаек ступицы – частая проблема. Слабая затяжка вызывает люфт колеса и ускоренный износ подшипников, а чрезмерное усилие деформирует детали, приводя к заклиниванию вращающихся элементов.

Игнорирование замены стопорных элементов – шплинтов и стопорных колец – ведет к самооткручиванию крепежа во время движения. Использование старых, деформированных стопоров равноценно полному отсутствию защиты от раскручивания.

Распространенные ошибки и их последствия

• Экономия на качестве подшипников
  Последствие: Быстрый выход из строя дешевых аналогов, риск заклинивания ступицы.
• Недостаточная или неправильная смазка
  Последствие: Перегрев подшипников, преждевременный износ, разрушение сепараторов.
• Загрязнение посадочных мест
  Последствие: Нарушение посадки подшипников, биение ступицы, вибрация колеса.
• Применение ударного инструмента при запрессовке
  Последствие: Повреждение дорожек качения подшипников или деформация посадочных поверхностей ступицы.
• Игнорирование проверки тормозного диска/барабана
  Последствие: Неравномерный износ тормозных поверхностей, биение при торможении.

Ошибка	Критичность	Рекомендация
Неправильная регулировка зазора подшипников	Высокая	Контроль осевого люфта динамометрическим ключом
Смешивание старых и новых деталей в узле	Средняя	Полная замена изношенных элементов комплектом
Пренебрежение очисткой резьбы	Средняя	Обязательная обработка резьборезом и смазка

Использование самодельных съёмников и приспособлений

Самодельные съёмники для ступиц ВАЗ 2101 остаются востребованными из-за простоты конструкции и доступности материалов. Многие автовладельцы изготавливают их из подручных элементов: старых гаек, болтов, металлических пластин и обрезков труб. Такие приспособления эффективно решают базовые задачи демонтажа при минимальных затратах.

Типичные проблемы, решаемые самодельными инструментами, включают снятие прикипевших ступичных подшипников и демонтаж ступиц без повреждения смежных узлов. Особенно критичен аккуратный съём при ремонте задних барабанных узлов, где штатные заводские приспособления не всегда обеспечивают равномерное распределение усилия.

Распространённые конструкции и их применение

• Резьбовой съёмник подшипника: Изготавливается из толстостенной трубы с проточкой под наружную обойму и упорным болтом. Позволяет выпрессовывать подшипник без деформации сепаратора.
• Стягивающая скоба для задней ступицы: Сваривается из стальных полос с резьбовыми шпильками по краям. Фиксируется за тормозной щиток, равномерно стягивая ступицу с полуоси.
• Гидравлический адаптер: Комбинация домкрата и самодельной оправки для демонтажа особо сложных ступиц. Требует точного расчёта точек приложения усилия.

Ключевые меры предосторожности: При использовании самоделок обязателен контроль параллельности элементов приложения нагрузки. Перекосы приводят к заклиниванию или разрушению деталей. Для ответственных узлов (например, передних ступиц с ШРУСом) предпочтительны заводские съёмники из-за риска повреждения дорогостоящих компонентов.

Тип приспособления	Материалы	Критичные параметры
Съёмник наружного подшипника	Труба Ø50-60мм, болт М16	Толщина стенки трубы ≥5мм
Демонтажная плита для стопорного кольца	Стальной лист 10-12мм	Точность отверстий под шпильки

Для модернизированных ступиц с нестандартными подшипниками (например, роликовыми сериями 6xxx) самодельные съёмники часто требуют индивидуального проектирования. В таких случаях учитывают не только посадочные размеры, но и усилие запрессовки, исключающее деформацию новых компонентов.

Повышение жёсткости оси поворотного кулака

Ось поворотного кулака ВАЗ 2101 испытывает значительные нагрузки при работе подвески и торможении. Со временем металл устаёт, появляются микротрещины и деформации, что ведёт к люфтам в шкворневом узле и ухудшению управляемости.

Усиление конструкции критически важно при установке более мощных двигателей, широкой резины или агрессивном стиле вождения. Рассмотрим ключевые методы модернизации:

Технологии усиления

• Замена шкворней на усиленные версии из легированной стали 40Х с цементацией поверхности
• Установка бронзовых втулок вместо штатных латунных для снижения износа
• Дополнительные рёбра жёсткости привариваемые по технологическим картам без нарушения геометрии

Материал шкворня	Твёрдость (HRC)	Ресурс (тыс. км)
Стандарт (сталь 20)	55-60	40-60
Усиленный (40Х)	60-65	100+

Обязательный этап – холодная запрессовка шкворней с усилием не менее 3 тонн. Нагрев запрещён из-за риска изменения кристаллической структуры металла. После установки проверяют соосность отверстий шаблоном с допуском 0.01 мм.

1. Фрезеровка посадочных мест под шайбы
2. Нанесение антифрикционного покрытия EPT-2 на оси
3. Использование стопорных колец двойного радиуса действия

Результатом модернизации становится снижение вибраций руля на 70% и увеличение ресурса узла в 2-3 раза даже при эксплуатации на бездорожье. Контроль состояния рекомендуется каждые 20 000 км пробега.

Методы ускоренного извлечения прикипевших шпилек

Коррозия и высокие нагрузки приводят к прикипанию шпилек ступицы, делая их демонтаж трудоёмкой операцией. Стандартные методы вроде выбивания молотком или применения съёмников часто неэффективны и повреждают детали.

Ускоренные методы требуют комбинации физического воздействия и химических реактивов для разрушения окисных слоёв. Важно минимизировать деформацию посадочных мест ступицы и избегать среза резьбы.

Механические способы

Ударно-вибрационная обработка:

• Нагрев гайки газовой горелкой до 500-600°C с последующим резким охлаждением водой (термошок)
• Обработка шпилек ударным гайковёртом с силой удара не менее 1000 Дж
• Раскачивание шпильки разводным ключом после частичного выкручивания на 1-2 оборота

Химико-термические методы

Последовательность действий:

1. Очистка резьбы металлической щёткой
2. Проливка проникающей смазкой (WD-40, Liquid Wrench) каждые 20 минут в течение 2 часов
3. Нагрев ступицы строительным феном до 200°C
4. Нанесение смеси ацетона и трансмиссионного масла (1:1) на стык шпильки

Способ	Время обработки	Риск повреждения
Термошок	15-20 мин	Высокий
Проникающие составы	2-3 часа	Низкий
Электролиз	6-8 часов	Отсутствует

Электролитический метод применяется при полном отказе механических способов: к шпильке подключают «+» источника питания 12В, к ступице «–», погружая узел в содовый раствор. Процесс разрушает ржавчину за счёт электрохимической реакции.

Нюансы работы с левой и правой ступицей

Ключевое отличие левой и правой ступиц ВАЗ 2101 – направление резьбы на шпильках крепления колес. На левой ступице (водительская сторона) установлены шпильки с левой резьбой, а на правой (пассажирская) – с классической правой резьбой. Это инженерное решение предотвращает самопроизвольное откручивание гаек при вращении колеса во время движения автомобиля.

При демонтаже колес критически важно учитывать тип резьбы: гайки левого колеса откручиваются по часовой стрелке (стандартно), а правого – против часовой стрелки. Нарушение этого правила приводит к срыву резьбы или повреждению шпилек. Также при замене ступичных подшипников следует проверять маркировку деталей – левая (L) и правая (R) ступицы не взаимозаменяемы из-за конструктивных особенностей посадочных мест.

Практические рекомендации

При обслуживании учитывайте следующие моменты:

• Снятие ступицы: Правую ступицу выпрессовывают ударом монтажной лопатки в сторону двигателя, левую – в противоположном направлении
• Установка шпилек: Используйте только оригинальные шпильки с соответствующей резьбой. Левые шпильки маркируются насечкой на торце
• Моменты затяжки: При сборке соблюдайте регламент:

  Элемент	Момент затяжки (Нм)
  Гайка ступицы	180-200
  Гайки колес (левый борт)	70-90*
  Гайки колес (правый борт)	70-90*

  *Затяжка производится в противоположных направлениях

Для замены ступичных подшипников обеих сторон потребуется специальный съемник и гидравлический пресс. Обязательно устанавливайте новые стопорные кольца и смазывайте полость ступицы высокотемпературной смазкой ЛИТОЛ-24. После сборки проверьте люфт колеса – допустимое значение не превышает 0.08 мм.

Комплектация ступиц для спортивных модификаций

Базовые ступицы ВАЗ 2101 не рассчитаны на экстремальные нагрузки при агрессивной езде или участии в соревнованиях, что требует их усиления или замены на специализированные компоненты.

Спортивные комплектации фокусируются на повышении надёжности узла под действием повышенных боковых сил, вибраций и температур, а также оптимизации массы для снижения неподрессоренных масс.

Ключевые элементы спортивной комплектации

Ступицы усиленной конструкции: Изготавливаются из легированных сталей (типа 40Х) или кованых сплавов с увеличенным ресурсом. Часто интегрируют удлинённые шпильки М12×1.25 вместо штатных болтов для надёжного крепления колёс.

Подшипники повышенной грузоподъёмности: Устанавливаются роликовые конические подшипники закрытого типа (например, Timken или аналог) с улучшенной смазкой и защитой от загрязнений. Обязательна предварительная регулировка с усилием для минимизации люфтов.

• Спортивные тормозные диски: Вентилируемые, с увеличенным диаметром и толщиной, часто перфорированные/насеченные. Требуют совместимости с посадочным диаметром ступицы.
• Ступичные гайки с контролем момента: Анаэробные фиксаторы резьбы и точное соблюдение момента затяжки (180-220 Н·м) для исключения ослабления.
• Дополнительный крепёж: Антикоррозийные шайбы, стопорные кольца повышенной прочности.

Параметр	Стандарт	Спорт-версия
Материал ступицы	Сталь 35	Сталь 40Х/кованый алюминий
Тип подшипника	Шариковый радиальный	Роликовый конический
Крепление колеса	Болты М10×1.25	Шпильки М12×1.25
Рабочая температура	до 120°C	до 250°C

Для гонок категории «кольцо» или ралли применяют быстросъёмные ступицы с фиксацией штифтами, позволяющие менять колёса за секунды. Обязателен подбор всех компонентов под конкретные нагрузки и регулярный контроль состояния узла после заездов.

Оценка экономической эффективности ремонта

Ключевым аспектом при восстановлении ступиц ВАЗ 2101 является сопоставление затрат на ремонт с ценой новых деталей. Ремонт оправдан при наличии качественных запчастей (подшипники, сальники, шпильки) и отсутствии критических повреждений корпуса ступицы. При самостоятельном выполнении работ основными статьями расходов станут комплектующие и специальный инструмент (например, съемник подшипников).

Серьезную угрозу экономической целесообразности представляют скрытые дефекты: выработка посадочных мест подшипников, микротрещины, деформация фланца. Их игнорирование приводит к ускоренному износу и повторным затратам. Обязателен тщательный замер геометрии и визуальный контроль перед принятием решения.

Факторы для расчета эффективности

• Стоимость нового узла против цены ремкомплекта (подшипники, сальники, стопорные кольца)
• Необходимость дополнительных инструментов (съемники, пресс)
• Риск замены смежных деталей (тормозные диски, ШРУСы)
• Трудоемкость работ при гаражном или сервисном ремонте

Параметр	Новая ступица	Ремонт
Средняя стоимость (руб)	1,800 – 3,500	600 – 1,200 (комплект)
Гарантия	12-24 мес	Зависит от качества запчастей
Риск неучтенных дефектов	Низкий	Высокий без диагностики

Итоговые рекомендации:

1. Ремонт выгоден при сохранности корпуса ступицы и наличии навыков/инструмента
2. Замена предпочтительна при сомнениях в геометрии детали или отсутствии измерительного оборудования
3. При сервисном ремонте добавьте 40-60% к стоимости запчастей за работу – часто дешевле купить новую

Список источников

Информация для статьи получена из технической документации и профильных ресурсов.

Ключевые источники включают специализированную литературу и экспертные материалы.

• Официальное руководство по ремонту ВАЗ-2101 (издательство "За рулём")
• Каталоги запчастей и конструкторская документация АвтоВАЗа
• Технические статьи в журналах "АвтоМир" и "За рулём"
• Методические пособия по модернизации ходовой части классических Жигулей
• Специализированные автомобильные форумы (Drive2, AutoClub)
• Инструкции производителей тюнинговых компонентов (СТК, Прома")
• Видеообзоры процесса замены ступиц на канале "Главная дорога"

Видео: СТУПИЦЫ от 2108 на ВАЗ 2107 классику


• Проверка уровня масла - последовательность действий

• Шлем Shark - подбираем то, что вам действительно нужно

• Двигатель R2 Mazda - особенности, стойкость и сильные стороны
