Суппорт тормозной - основа безопасности вашего авто

Статья обновлена: 18.08.2025

Тормозной суппорт - критически важный компонент безопасности любого современного автомобиля. От его исправной работы напрямую зависит эффективность торможения и жизнь людей в салоне.

Этот узел отвечает за преобразование гидравлического давления в механическое воздействие на тормозные колодки. Конструкция должна выдерживать экстремальные нагрузки, высокие температуры и агрессивные среды в течение всего срока службы.

Понимание устройства суппорта, принципа его работы и признаков неисправностей - обязательное знание для каждого автовладельца и специалиста. Надежность этой системы не терпит компромиссов.

Типы тормозных суппортов: фиксированные vs плавающие

Фиксированный суппорт представляет собой цельнолитую конструкцию, жестко закрепленную на поворотном кулаке. В его корпусе симметрично установлены поршни с обеих сторон тормозного диска. При срабатывании тормозов гидравлическое давление одновременно воздействует на все поршни, которые равномерно прижимают колодки к диску. Такая система исключает перекосы и обеспечивает стабильное усилие сжатия.

Плавающий суппорт (скользящего типа) состоит из двух основных частей: корпуса с поршнем(-ями) и подвижной скобы. Корпус зафиксирован на направляющих пальцах, позволяющих ему перемещаться параллельно оси диска. При торможении поршень выдвигается только с внутренней стороны, прижимая одну колодку, а реактивная сила сдвигает корпус, подтягивая вторую колодку.

Критерий	Фиксированный суппорт	Плавающий суппорт
Конструкция	Монолитный корпус, поршни с двух сторон диска	Раздельная скоба, поршни с одной стороны
Количество поршней	4, 6 или 8 (четное количество)	1 или 2 (реже 4)
Теплоотвод	Лучший из-за массивности	Ограничен конструкцией
Равномерность износа	Высокая (симметричное усилие)	Требует смазки направляющих
Стоимость и вес	Выше	Ниже
Применение	Спорткары, тяжелые авто	Бюджетные и массовые модели

Ключевые отличия в работе

Надежность фиксированных систем обусловлена отсутствием подвижных частей в механизме сжатия – износ направляющих исключен. Однако плавающие суппорты выигрывают за счет:

Упрощенного обслуживания (замена колодок без снятия цилиндров)
Меньшей чувствительности к деформациям тормозного диска
Компактности, важной для малых колесных дисков

Оба типа обеспечивают безопасность при исправном состоянии, но фиксированные эффективнее на высоких скоростях и нагрузках, тогда как плавающие доминируют в массовом сегменте благодаря экономичности.

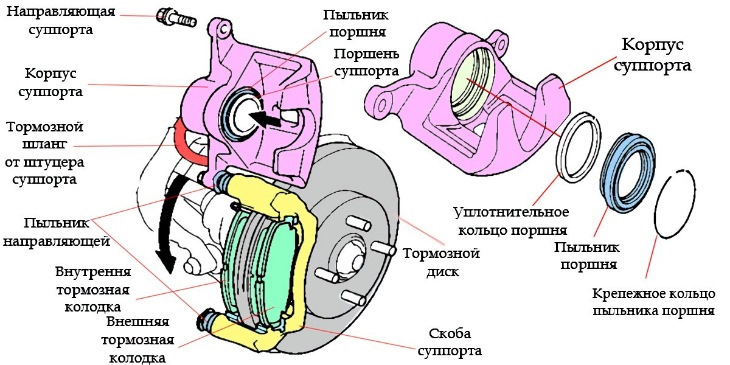

Конструкция современного суппорта: ключевые компоненты

Суппорт служит силовым модулем, преобразующим гидравлическое давление тормозной жидкости в механическое сжатие колодок. Его конструкция напрямую влияет на эффективность торможения, отвод тепла и устойчивость к деформациям при экстремальных нагрузках. Основные типы – фиксированные и плавающие – определяют компоновку элементов.

Материалы корпуса (алюминиевые сплавы, реже чугун) обеспечивают жёсткость и теплорассеивание. Внутренние каналы распределяют жидкость к поршням, а система уплотнений предотвращает утечки и корректирует положение рабочих элементов. Каждый компонент выполняет критическую роль в обеспечении стабильности и безопасности.

Функциональные элементы суппорта

Корпус	Несущая основа с цилиндрами под поршни и каналами для тормозной жидкости. Изготавливается литьём из жаропрочных сплавов.
Поршни	Цилиндры (сталь/керамика), передающие давление жидкости на колодки. Количество варьируется от 1 до 8 в зависимости от класса авто.
Тормозные колодки	Съёмные элементы с фрикционными накладками. Фиксируются в скобах или на направляющих.
Уплотнительные кольца	Резиновые манжеты в поршневых каналах, обеспечивающие герметичность и частичный обратный ход поршня.
Пыльники	Гофрированные защитные чехлы, предотвращающие загрязнение поршней и направляющих пальцев.
Направляющие пальцы	Стальные штифты с антикоррозионным покрытием. Обеспечивают точное перемещение плавающей скобы относительно диска.
Скоба (для плавающих суппортов)	Подвижная часть, объединяющая корпус с механизмом сжатия. Скользит по направляющим при работе.
Кронштейн	Неподвижная опора, крепящаяся к ступичному узлу. Удерживает внешнюю тормозную колодку и направляющие.

Опасные признаки износа тормозного суппорта

Появление неравномерного износа тормозных колодок – явный сигнал о проблемах. Если одна колодка стирается быстрее другой в пределах одной оси, это указывает на заклинивание поршня суппорта или неисправность направляющих пальцев. Такая ситуация снижает эффективность торможения и требует немедленной диагностики.

Увод автомобиля в сторону при торможении часто свидетельствует о некорректной работе суппорта. Причиной может стать подклинивание механизма на одном из колес, из-за чего сила сжатия колодок распределяется неравномерно. Это создает опасную ситуацию при экстренных маневрах.

Критические симптомы неисправности

Посторонние звуки:

Скрип или металлический скрежет – признаки полного износа колодок или повреждения суппортного механизма
Стук при резком торможении – возможен люфт в креплениях или деформация скобы

Видимые повреждения:

Подтекание тормозной жидкости из пыльника поршня
Ржавчина на направляющих пальцах или корпусе
Трещины или разрывы резиновых уплотнителей

Неравномерный нагрев дисков после поездки – важный диагностический признак. Сильный перегрев одного из колес указывает на постоянное трение колодки о диск из-за неотведенного суппорта.

Симптом	Возможная причина	Риск
Пульсация педали тормоза	Деформация суппорта или неравномерный износ диска	Потеря контроля на высокой скорости
Затрудненное движение	Полное заклинивание поршня	Перегрев и возгорание

Диагностика неисправностей суппорта в домашних условиях

Проверка суппорта начинается с визуального осмотра и анализа поведения тормозной системы. Убедитесь в безопасности: автомобиль стоит на ровной поверхности с включенным ручным тормозом, колеса под клиньями. Избегайте контакта с горячими компонентами после поездки.

Обратите внимание на косвенные признаки: увод машины в сторону при торможении, скрежет или стуки, снижение эффективности тормозов. Проверьте уровень тормозной жидкости в бачке – его резкое падение указывает на утечки.

Ключевые этапы диагностики

Визуальный осмотр:

Осмотрите пыльники поршней и направляющих: трещины или разрывы приводят к коррозии
Проверьте герметичность соединений: следы тормозной жидкости на суппорте, шлангах или колесном диске
Исследуйте толщину колодок через смотровое окно суппорта (минимум 3 мм)

Тестирование подвижности:

Поднимите авто домкратом, снимите колесо
Проверьте ход поршня: нажмите педаль тормоза – поршень должен плавно выдвигаться без заеданий
Оцените работу направляющих: суппорт должен свободно двигаться пальцами по скобам

Анализ износа диска:

Глубокие борозды или синяя побежалость указывают на заклинивание
Биение диска при вращении (слышно по скрежету) свидетельствует о деформации

Симптом	Возможная причина
Авто тянет в сторону	Заклинивший поршень, закисшие направляющие
Скрежет при торможении	Износ колодок до металла, разрушение фрикционной накладки
Вибрация руля	Деформация тормозного диска

Важно: При выявлении заклинивания, утечек жидкости или критического износа прекратите эксплуатацию авто. Ремонт суппорта с заменой уплотнений требует профессионального оборудования.

Правильная процедура замены тормозных колодок

Подготовьте автомобиль: установите на ровную поверхность, зафиксируйте противооткатными упорами, снимите декоративные колпаки. Ослабьте, но не откручивайте полностью гайки колеса. Поднимите домкратом нужную сторону, снимите колесо и разместите его под порогом для дополнительной безопасности.

Визуально осмотрите суппорт, тормозной диск и шланги на наличие подтеков тормозной жидкости, трещин или чрезмерного износа. При сильных бороздах на диске или повреждениях суппорта дальнейшую замену колодок проводить нельзя – требуется ремонт узла.

Ключевые этапы замены

Открутите направляющие болты суппорта (обычно два) с помощью шестигранника или торцевого ключа. Аккуратно снимите скобу суппорта, подвесив её на проволоке к пружине подвески – не допускайте провисания тормозного шланга.
Извлеките старые колодки из скобы, запомнив их расположение и ориентацию (внутренняя/наружная). Очистите посадочные места в скобе металлической щеткой от грязи и ржавчины.
Продавите поршень суппорта при помощи С-образной струбцины или монтировки. Убедитесь, что уровень тормозной жидкости в бачке не превысил максимум – при необходимости откачайте излишки шприцем.
Установите новые колодки, предварительно нанеся на тыльные пластины специальную противоскрипную смазку (кроме фрикционных накладок!). Совместите их с фиксирующими пружинами и клипсами согласно схеме производителя.
Соберите узел в обратном порядке: установите скобу суппорта, затяните направляющие болты с моментом, указанным в руководстве автомобиля. Наденьте колесо, опустите домкрат и окончательно затяните болты крестообразно.

Обязательно притеребите колодки в течение первых 200-300 км: избегайте резких торможений, совершите несколько плавных остановок со скорости 50-60 км/ч. Проверьте уровень тормозной жидкости и отсутствие подтеков после поездки. При появлении вибрации или посторонних шумов немедленно проведите диагностику.

Технология обслуживания направляющих суппорта

Плавное перемещение суппорта по направляющим напрямую влияет на эффективность торможения и равномерный износ колодок. Закисание или загрязнение этих элементов провоцирует подклинивание, перегрев диска, биение руля и ускоренный износ компонентов. Регулярное обслуживание гарантирует корректную работу всей тормозной системы.

Технология включает демонтаж суппорта, очистку, диагностику состояния направляющих пальцев и посадочных мест, замену изношенных пыльников, нанесение специальной смазки и сборку. Использование неподходящих материалов или нарушение процедуры приводит к задирам, коррозии и выходу узла из строя.

Ключевые этапы обслуживания

Демонтаж: Открутить крепежные болты направляющих пальцев. Аккуратно извлечь суппорт, не допуская провисания на тормозном шланге.
Очистка:
- Удалить старую смазку и грязь с пальцев и посадочных отверстий металлической щеткой
- Обработать поверхности очистителем тормозов
- Проверить пальцы на деформацию (прокатка по ровной поверхности)

Диагностика:

Компонент	Критерий исправности
Пыльники	Отсутствие трещин, разрывов, потери эластичности
Направляющие пальцы	Гладкая поверхность без коррозии и задиров
Отверстия скобы	Отсутствие эллипсности и коррозионных кратеров

Смазка: Нанести высокотемпературную пасту (например, на основе синтетического масла и меди) тонким слоем на рабочие поверхности пальцев. Исключить: графитовые составы и смазки на минеральной основе.
Сборка:
- Установить новые пыльники при малейших дефектах старых
- Вставить пальцы в скобу с усилием руки (без перекоса)
- Затянуть болты моментом, указанным производителем авто

Восстановление работоспособности закисшего суппорта

Первоочередной задачей является демонтаж суппорта с автомобиля с последующей тщательной очисткой корпуса от грязи. Необходимо визуально оценить состояние пыльников направляющих пальцев и поршня – разрывы или деформация указывают на необходимость их замены. Закисший поршень требует аккуратного выпрессовывания с помощью сжатого воздуха, подаваемого через отверстие для тормозного шланга (обязательно используйте деревянный брусок для защиты поршня от повреждения).

После извлечения поршня проводится механическая очистка всех деталей от ржавчины и окислов металлической щеткой и мелкой наждачной бумагой. Особое внимание уделяется посадочному гнезду поршня в корпусе суппорта и рабочим поверхностям. Используйте специализированные очистители тормозов для удаления остатков старой смазки и загрязнений. Тщательно промойте все каналы, включая отверстие для штуцера прокачки.

Ключевые этапы сборки

Перед сборкой все движущиеся части должны быть обработаны высокотемпературной смазкой:

Направляющие пальцы смазываются по всей длине (используйте только рекомендованные составы, например, на основе меди или керамики)
Рабочая поверхность нового поршня и его уплотнительная канавка в корпусе смазываются тормозной жидкостью
Устанавливаются новые резинотехнические изделия: манжета поршня, пыльник поршня, пыльники направляющих

Сборка осуществляется в обратной последовательности. После монтажа суппорта на автомобиль обязательны:

Прокачка тормозной системы для удаления воздуха
Проверка герметичности соединений
Контроль свободного хода поршня при плавном нажатии на педаль тормоза
Проверка отсутствия подклинивания при вращении колеса вхолостую

Важно: Использование универсальных смазок или их отсутствие на направляющих приведет к повторному закисанию. Не пытайтесь восстановить поршень с глубокими коррозионными повреждениями – обязательна замена.

Критерии выбора оригинальных и аналоговых суппортов

Приоритетным критерием для оригинальных суппортов является гарантия прямого соответствия спецификациям производителя автомобиля. Они проходят строгие испытания на герметичность, термостойкость и механическую прочность, обеспечивая предсказуемое поведение тормозной системы во всех режимах эксплуатации. Выбор оригинала исключает риски несовместимости с тормозными дисками, колодками или гидравлической магистралью.

Аналоговые компоненты требуют тщательной проверки сертификации по международным стандартам (ISO 9001, TÜV, OEM-одобрение). Ключевое значение имеет репутация производителя-поставщика: предпочтение отдается брендам, специализирующимся на тормозных системах и поставляющим комплектующие на конвейеры. Обязательна проверка наличия тестов на коррозионную стойкость, виброустойчивость и сохранение геометрии под нагрузкой.

Ключевые параметры оценки

Материалы корпуса и поршней: Оригинал использует сплавы с контролируемым составом. Аналоги должны подтверждать применение чугуна G3000 или алюминиевых сплавов А356-T6
Качество уплотнений: Сравнение резины EPDM в оригинале с аналоговыми тефлоновыми или Viton-манжетами на предмет температурного диапазона (-40°C до +200°C)
Точность обработки: Допуск цилиндров ≤0.01 мм, отсутствие заусенцев в каналах подачи жидкости

Критерий	Оригинал	Качественный аналог
Совместимость	Гарантирована производителем ТС	Требует проверки по каталогам (Brembo, TRW)
Ресурс	≥120 000 км	≥80 000 км (с маркировкой "Premium")
Технология антикоррозийного покрытия	Катодное электроосаждение	Порошковая окраска ≥120μm

Проверьте каталожные перекрестные ссылки через платформы типа TecDoc для подтверждения совместимости аналога
Требуйте протоколы испытаний на устойчивость к мгновенному нагреву до 650°C
Исключите "no-name" поставщиков - 72% отказов суппортов связаны с деградацией уплотнений

Профилактика проблем суппортов в зимний период

Зимняя эксплуатация создает экстремальные условия для тормозных суппортов из-за агрессивных реагентов, повышенной влажности и температурных перепадов. Коррозия направляющих пальцев, закисание поршней, повреждение пыльников и замерзание конденсата приводят к подклиниванию механизмов, неравномерному износу колодок и снижению эффективности торможения. Регулярная профилактика критически важна для предотвращения этих рисков.

Комплекс мер включает очистку от солевых отложений, диагностику подвижных элементов, замену изношенных компонентов и применение специализированных морозостойких материалов. Особое внимание уделяется защите от коррозии и сохранению подвижности всех рабочих частей при отрицательных температурах.

Ключевые профилактические процедуры

Чистка суппортов после поездок: удаление реагентов и грязи с направляющих пальцев и скоб с помощью щетки и автошампуня.
Замена пыльников: проверка целостности резиновых уплотнений поршней и направляющих с обязательной заменой при малейших повреждениях.
Смазка направляющих: применение морозостойкой синтетической смазки (например, на основе силикона или дисульфида молибдена), выдерживающей температуры до -50°C.

Элемент	Материал для обработки	Периодичность контроля
Направляющие пальцы	Синтетическая высокотемпературная смазка	Каждое ТО или после глубоких луж
Тормозные поршни	Тормозная жидкость DOT 4/5.1	При замене колодок
Антикоррозийная защита	Специальные аэрозольные составы	Перед зимним сезоном

Проверка свободы хода поршня суппорта при снятом колесе
Контроль уровня и состояния тормозной жидкости (гигроскопичность)
Обработка внешних поверхностей антикоррозийным спреем

Список источников

При подготовке материалов о конструкции и надежности тормозного суппорта использовались специализированные технические публикации и нормативные документы.

Основой для анализа послужили инженерные руководства, отраслевые стандарты и результаты испытаний компонентов тормозных систем.

Производители тормозных систем: технические каталоги и сервисные бюллетени Brembo, TRW, ATE, Bosch
Стандарты SAE J2576: "Требования к гидравлическим тормозным системам легковых автомобилей"
Учебник "Автомобильные тормозные системы" под ред. П.А. Денисова (М.: Академия, 2020)
Исследование "Коррозионная стойкость материалов тормозных суппортов" (Журнал FISITA 2021)
Руководство по ремонту Bosch Automotive Handbook (10-е изд., раздел 4.3 "Тормозные механизмы")
ГОСТ Р 41.13-Н: "Единообразные предписания по тормозам категорий M, N и O"
Технический отчет "Диагностика заклинивания суппортов" (НИИ Автопром, 2022)
