Суппорт ВАЗ-2108 - конструкция, модификации, восстановление

Статья обновлена: 18.08.2025

Тормозной суппорт – критически важный компонент системы безопасности автомобиля ВАЗ-2108.

Понимание его конструкции, разновидностей и методов восстановления работоспособности необходимо каждому владельцу "восьмёрки".

От исправности этого узла напрямую зависит эффективность торможения и стабильность управления машиной в различных дорожных условиях.

Знание принципов работы и типичных неисправностей суппорта позволяет своевременно выявлять проблемы и грамотно выполнять ремонт.

Виды суппортов и различия в конструкции

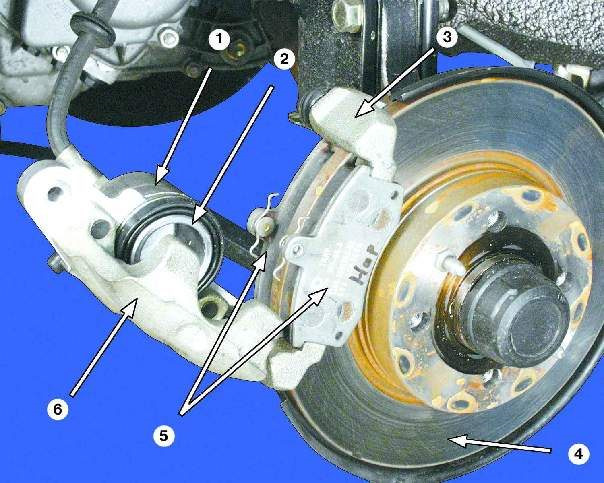

На автомобилях ВАЗ-2108 применяются суппорта двух принципиально разных типов: плавающие и фиксированные. Основное различие между ними заключается в конструкции корпуса и механизме прижатия колодок к тормозному диску.

Плавающий тип доминирует в передних тормозах "восьмёрки". Он характеризуется наличием подвижного элемента (чаще всего направляющих пальцев), обеспечивающего перемещение одной из колодок. Фиксированный тип, хотя и реже встречается на классических моделях ВАЗ-2108, отличается монолитным корпусом с поршнями, воздействующими на обе колодки одновременно.

Сравнительная характеристика

Параметр	Плавающий суппорт	Фиксированный суппорт
Количество поршней	Обычно 1-2 (с одной стороны)	2, 4 или более (расположены с обеих сторон диска)
Принцип работы	Поршень давит на внутреннюю колодку, корпус смещается по направляющим, прижимая внешнюю колодку	Поршни с обеих сторон диска синхронно прижимают колодки к диску
Корпус	Состоит из скобы и подвижного суппорта, соединённых направляющими	Цельная литая или составная моноблочная конструкция
Типичное применение на ВАЗ-2108	Стандартная заводская комплектация передних колёс	Редко (устанавливается при тюнинге или замене на системы от других моделей)
Преимущества	Проще и дешевле в производстве Меньший вес Лёгкость обслуживания	Лучшее распределение усилия Повышенная жёсткость Эффективнее теплоотвод
Недостатки	Требует регулярной смазки направляющих Риск заклинивания пальцев Меньшая стабильность при высоких нагрузках	Высокая стоимость Большая масса Сложность конструкции

Для плавающих суппортов ВАЗ-2108 характерно использование одного поршня цилиндрической формы. Ключевыми элементами его обслуживания являются направляющие пальцы и резиновые пыльники, защищающие зону скольжения от коррозии и грязи. Отказ этих компонентов – основная причина проблем.

Фиксированные аналоги, при их установке, требуют применения специальных кронштейнов и часто увеличенных тормозных дисков. Их главное эксплуатационное отличие – необходимость синхронного обслуживания нескольких поршней с обеих сторон диска.

Диагностика неисправностей тормозного суппорта

Проблемы с суппортом проявляются снижением эффективности торможения, уводом автомобиля в сторону при торможении, заклиниванием колеса или скрежетом. Важно оперативно выявить причину для предотвращения аварийных ситуаций. Проверку начинают после поднятия авто на подъемнике и снятия колеса.

Первичный осмотр включает оценку состояния пыльников направляющих пальцев и поршня, наличия подтеков тормозной жидкости, равномерности износа колодок и диска. Обязательно проверяется свободный ход суппорта: попытайтесь вручную сдвинуть корпус вдоль направляющих – заедание указывает на проблему.

Распространенные неисправности и методы их выявления

Заклинивание поршня:

Признаки: Перегрев диска, неравномерный износ колодок, сопротивление движению.
Диагностика: Нажмите на педаль тормоза – поршень должен плавно выдвинуться. Для вдавливания используйте монтировку – затрудненное движение сигнализирует о коррозии.
Клин направляющих пальцев:

Признаки: Односторонний износ колодок, перекос суппорта.
Диагностика: Открутите нижний болт крепления и покачайте суппорт – отсутствие люфта на верхней направляющей указывает на закисание.
Течь тормозной жидкости:

Признаки: Падение уровня в бачке, маслянистые пятна на суппорте.
Диагностика: Визуальный осмотр манжет поршня и штуцеров. При нажатии педали жидкость не должна просачиваться.
Износ уплотнений:

Признаки: Подклинивание поршня, завоздушивание системы.
Диагностика: Разборка суппорта с проверкой целостности резиновых элементов на порезы и вздутия.

Симптом	Вероятная причина	Экспресс-проверка
Скрежет или вибрация	Износ колодок до металла, деформация диска	Замер толщины накладок щупом, визуальный осмотр диска на риски
Мягкая педаль тормоза	Воздух в системе, повреждение манжет	Прокачка контура, проверка герметичности
Биение руля при торможении	Кривизна тормозного диска	Замер биения индикатором (допуск до 0.05 мм)

После диагностики все подвижные узлы очищаются от грязи и коррозии специальной смазкой. Не ремонтопригодные детали (поршни с глубокими повреждениями, порванные пыльники) подлежат замене. Обязательна проверка состояния тормозных шлангов – их расслоение вызывает подклинивание.

Демонтаж суппорта для ремонта

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами и снимите отрицательную клемму с аккумулятора. Поднимите домкратом нужную часть авто, снимите колесо и подготовьте емкость для слива тормозной жидкости.

Отверните штуцер прокачки суппорта гаечным ключом (обычно на 8 или 10 мм) для сброса давления в системе. Наденьте на штуцер прозрачный шланг, опущенный в емкость с тормозной жидкостью, чтобы избежать попадания воздуха в контур. Зафиксируйте тормозной шланг проволокой или стяжкой, предотвращая его перегиб и утечку жидкости.

Порядок демонтажа

Открутите два направляющих болта суппорта (часто требуют ключ на 17 мм или Torx T40/T45). При закисании используйте проникающую смазку WD-40.
Снимите скобу с тормозного диска, аккуратно придерживая корпус. Отсоедините тормозной шланг от кронштейна кузова.
Ослабьте гайку крепления шланга к суппорту (ключ на 10-12 мм). Заглушите отверстие чистой ветошью.
Извлеките тормозные колодки, запомнив их ориентацию. Проверьте состояние пыльников поршня и направляющих.

Элемент	Рекомендации при демонтаже
Направляющие болты	Пометьте позиции верхнего/нижнего болта для сохранения балансировки
Тормозной шланг	Не допускайте провисания – жидкость может вытечь или завоздушиться
Поршень суппорта	Защитите от грязи – оберните чистой тканью

После снятия тщательно очистите суппорт от грязи металлической щеткой. Проверьте целостность резиновых уплотнений: трещины или вздутия на манжетах требуют замены. Не разбирайте гидравлическую часть без необходимости – это требует последующей прокачки системы.

Чистка и обработка направляющих пальцев

После снятия суппорта демонтируйте направляющие пальцы, аккуратно выбив их подходящим бородком или выкрутив фиксирующий винт (в зависимости от конструкции). Тщательно очистите посадочные отверстия в суппорте и сами пальцы от старой смазки, грязи и продуктов коррозии. Используйте ветошь, металлическую щетку и специализированный очиститель тормозов – избегайте бензина или керосина, так как они могут повредить резиновые пыльники.

Внимательно осмотрите поверхности пальцев на предмет задиров, глубоких царапин или коррозии. Проверьте целостность резиновых пыльников – даже незначительные трещины требуют замены. Оцените состояние антифрикционных колпачков внутри пыльников (если они предусмотрены конструкцией). Сильно изношенные или поврежденные пальцы восстановлению не подлежат и подлежат обязательной замене парой.

Этапы обработки и сборки

Полировка пальцев: Мелкой наждачной бумагой («нулевкой») аккуратно удалите легкую коррозию и мелкие заусенцы с рабочей поверхности пальцев. Добейтесь идеально гладкого состояния.
Обработка посадочных отверстий: С помощью ершика подходящего диаметра или чистой ветоши, смоченной в очистителе, удалите все остатки загрязнений из отверстий в суппорте.
Нанесение смазки:
- Используйте только специальную высокотемпературную смазку для направляющих (например, на основе меди или силикона).
- Обильно нанесите смазку на всю рабочую поверхность пальцев и тонким слоем – внутрь посадочных отверстий суппорта.
- Категорически запрещено использовать графитовую смазку, Литол-24 или аналоги – они теряют свойства при нагреве и приводят к заклиниванию.
Установка: Вставьте пальцы на место, убедившись, что они двигаются плавно, без заеданий. Затяните фиксирующие винты (если есть) с рекомендованным моментом. Наденьте защитные колпачки пыльников, убедившись в их правильной посадке.

Критически важно: После сборки и установки суппорта на автомобиль несколько раз энергично нажмите на педаль тормоза, чтобы колодки заняли рабочее положение. Проверьте герметичность соединений и отсутствие подтеканий тормозной жидкости перед началом движения.

Замена поршня суппорта и уплотнительных колец

Демонтируйте суппорт с поворотного кулака, отсоединив тормозной шланг и скобу. Разберите корпус, извлеките старые уплотнительные кольца из цилиндра и пыльник направляющих пальцев специальным инструментом или отвёрткой. Удалите остатки смазки и коррозию мягкой ветошью.

Проверьте зеркало цилиндра на задиры и коррозию. При повреждениях расточите гильзу или замените корпус суппорта. Установите новые уплотнительные кольца в канавки цилиндра, предварительно смазав тормозной жидкостью. Аккуратно запрессуйте новый поршень в цилиндр руками без перекоса.

Ключевые этапы сборки

Смажьте монтажной смазкой направляющие пальцы и установите новый пыльник
Закрепите скобу суппорта с моментом затяжки 34-45 Н∙м
Прокачайте тормозную систему, удаляя воздух через штуцер

Контрольные параметры:

Диаметр поршня	48 мм
Момент затяжки штуцера прокачки	8-12 Н∙м
Допустимый люфт поршня	≤0.1 мм

Используйте только ремкомплекты с маркировкой "ВАЗ-2108". После сборки проверьте герметичность соединений и отсутствие подтёков при нажатии на педаль тормоза. Обкатывайте первые 50 км без резкого торможения.

Ремонт резьбы отверстий под направляющие

Повреждение резьбы в отверстиях суппорта, предназначенных для установки направляющих пальцев, – распространённая неисправность, часто возникающая из-за чрезмерных усилий при затяжке или коррозии. Восстановление работоспособности этого узла критически важно для правильной работы тормозов.

Основной метод ремонта заключается в рассверливании поврежденного отверстия под больший диаметр и нарезании новой резьбы с последующей установкой специальной ремонтной втулки (футорки) или резьбовой вставки. Это позволяет восстановить геометрию и прочность соединения.

Методы ремонта

Существует два основных подхода:

Футорки (Ремонтные втулки):
- Отверстие рассверливается под размер наружного диаметра футорки.
- Нарезается резьба соответствующего шага и диаметра.
- Футорка (имеющая наружную резьбу под новое отверстие и внутреннюю – под стандартный направляющий палец) вворачивается с применением анаэробного фиксирующего герметика.
- Излишки футорки, выступающие над плоскостью суппорта, аккуратно стачиваются заподлицо.
Резьбовые вставки (Helicoil, Timesert и аналоги):
- Отверстие рассверливается под специальный размер, требуемый конкретным типом вставки.
- Нарезается нестандартная резьба (обычно метчиком из ремонтного комплекта).
- В подготовленное отверстие вворачивается пружинная резьбовая вставка (катушка) с помощью специального мандреля.
- После установки мандрель удаляется, а внутренний диаметр вставки соответствует стандартной резьбе направляющего пальца.

Критерий	Футорка (Втулка)	Резьбовая вставка (Helicoil и т.п.)
Требуемый диаметр рассверливания	Значительно больше (под наружную резьбу втулки)	Меньше (только под тело вставки)
Прочность соединения	Очень высокая (цельная втулка)	Высокая, но зависит от типа вставки
Сложность установки	Проще (стандартные метчики)	Сложнее (требует спец. метчика и мандреля из комплекта)
Нарушение геометрии	Значительное	Минимальное
Распространенность ремкомплектов	Высокая (специфичны под ВАЗ-2108)	Высокая (стандартизированные размеры вставок)

Работы требуют высокой точности: отверстия должны быть рассверлены строго перпендикулярно посадочной плоскости суппорта. Использование фиксирующего герметика (Loctite 577, 648 или аналога) на резьбе втулки/вставки обязательно для предотвращения самоотвинчивания и обеспечения герметичности. После ремонта направляющие пальцы должны вкручиваться без перекосов и чрезмерных усилий, а их момент затяжки должен соответствовать спецификации (обычно 18-23 Н·м для ВАЗ-2108).

Важно помнить, что рассверливание – необратимая операция. Если ремонт выполнен некачественно (отверстия смещены, не перпендикулярны), суппорт будет непригоден к дальнейшему использованию.

Сборка суппорта и прокачка тормозной системы

После замены направляющих пальцев, поршня или ремонта цилиндра суппорт собирается в обратной последовательности. Все подвижные элементы очищаются от грязи и коррозии, а затем смазываются высокотемпературной смазкой на основе меди или силикона (специальной для тормозных систем). Особое внимание уделяется чистоте посадочных мест колодок и целостности резиновых пыльников направляющих и поршня.

Установленный на ступицу суппорт требует обязательной прокачки тормозной системы для удаления воздуха, попавшего при разборке. Воздух в контурах снижает эффективность торможения, приводит к "проваливанию" педали и неравномерному срабатыванию механизмов. Прокачка выполняется поочередно для каждого колеса, начиная с самого удаленного от главного тормозного цилиндра.

Порядок прокачки тормозов ВАЗ-2108

Проверить уровень тормозной жидкости в бачке и долить до максимума.
Надеть прозрачный шланг на штуцер прокачки суппорта, опустив второй конец в емкость с тормозной жидкостью.
Попросить помощника несколько раз нажать на педаль тормоза и удерживать ее в нижнем положении.
Открутить штуцер на ½ оборота, выпуская жидкость с пузырьками воздуха. Затянуть штуцер до отпускания педали.
Повторять пункты 3-4 до появления чистой жидкости без воздуха.

Последовательность контуров:

Правое заднее колесо
Левое переднее колесо
Левое заднее колесо
Правое переднее колесо

Важные нюансы:

Не допускать опустошения бачка ГТЦ во избежание повторного завоздушивания.
Использовать только рекомендованную тормозную жидкость (DOT-3 или DOT-4).
После прокачки проверить герметичность соединений и ход педали (он должен быть упругим, без провалов).
