Сварка кузова автомобиля - методы, характеристики, процесс

Статья обновлена: 18.08.2025

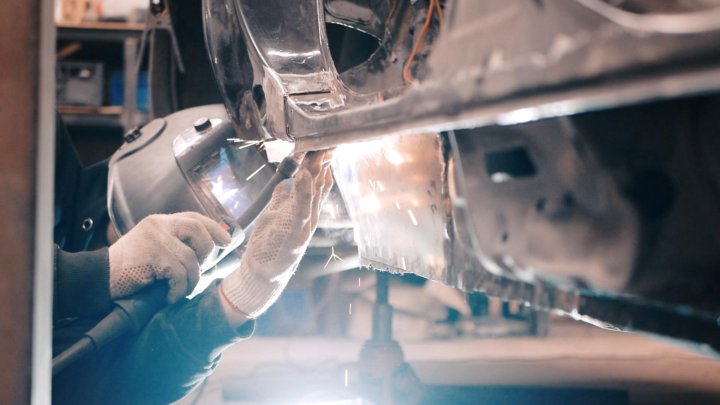

Ремонт или восстановление кузова автомобиля неизбежно требует применения сварочных работ. От качества соединения металлических элементов напрямую зависят прочность конструкции, безопасность эксплуатации и долговечность транспортного средства.

Современные технологии предлагают несколько методов сварки, каждый из которых обладает специфическими характеристиками и подходит для решения определённых задач. Понимание их особенностей и правильный выбор способа соединения являются ключом к профессиональному и надёжному ремонту.

В данной статье рассматриваются основные виды сварки, применяемые при работе с автомобильным кузовом, их технические особенности, преимущества и недостатки, а также базовые технологические принципы выполнения работ.

Требования к сварочным соединениям в автомобильных конструкциях

Надежность и безопасность автомобиля напрямую зависят от качества сварных соединений кузова. Они воспринимают динамические и статические нагрузки, вибрации, воздействие окружающей среды, что предъявляет к ним исключительно высокие требования.

Сварные швы должны обеспечивать полное соответствие геометрии кузова, сохранять целостность конструкции при аварийных нагрузках и гарантировать долговечность в течение всего срока службы транспортного средства.

Ключевые требования

Основные критерии качества сварных соединений в автопроме включают:

Прочность и пластичность: Шов должен обладать механическими характеристиками, сопоставимыми или превосходящими свойства основного металла. Это критично для поглощения энергии деформации при ударе.
Герметичность: Соединения в элементах кузова (особенно скрытых полостях) обязаны предотвращать попадание влаги и коррозионных агентов.
Отсутствие дефектов: Недопустимы трещины, непровары, прожоги, крупные поры, шлаковые включения, существенные подрезы и наплывы, ослабляющие соединение.
Точная геометрия: Шов должен соответствовать заданным размерам (ширина, высота, глубина проплавления) и форме, обеспечивая правильное распределение напряжений.
Коррозионная стойкость: Зона термического влияния (ЗТВ) и сам шов не должны быть уязвимы к ржавчине. Часто применяются защитные покрытия (грунты, мастики).
Минимальные коробления: Технология сварки должна сводить к минимуму термические деформации, искажающие геометрию кузова.

Контроль качества

Обеспечение соответствия требованиям достигается строгим контролем:

Деструктивные испытания: Тестовые образцы разрушают для проверки прочности на разрыв, срез, изучения макро- и микроструктуры шва и ЗТВ.
Неразрушающий контроль (НК):
- Визуальный и измерительный (ВИК): Проверка геометрии, выявление внешних дефектов.
- Ультразвуковой контроль (УЗК): Обнаружение внутренних несплошностей (пор, трещин, включений).
- Рентгенографический контроль (РК): Получение "рентгеновского снимка" шва для выявления скрытых дефектов.
- Капиллярный контроль (ПВК): Выявление поверхностных трещин.
Контроль технологических параметров: Постоянный мониторинг силы тока, напряжения, скорости сварки, защитного газа.

Особенности для различных зон кузова

Требования могут ужесточаться в зависимости от назначения элемента:

Зона кузова	Ключевые требования	Приоритетные методы сварки/контроля
Силовые элементы каркаса безопасности (стойки, лонжероны, пороги)	Максимальная прочность, пластичность, ударная вязкость	Сопротивление (точечная, роликовая), MIG/MAG; УЗК, РК, деструктивные испытания
Наружные панели (крылья, двери, капот, крышка багажника)	Точная геометрия, минимальные коробления, эстетика (для видимых швов)	Лазерная, TIG, MIG/MAG (с аккуратным швом); ВИК, контроль геометрии
Внутренние усилители, полы, перегородки багажника	Прочность, герметичность, коррозионная стойкость	Сопротивление (точечная), MIG/MAG; ВИК, УЗК (выборочно)

Ручная дуговая сварка (MMA): базовый метод для кузовных работ

Ручная дуговая сварка покрытыми электродами (MMA) – классический метод соединения металлов за счет расплавления электрода и кромок деталей электрической дугой. При кузовном ремонте MMA чаще всего применяется для сварки стальных элементов средней и большой толщины (от 1,5 мм и выше), таких как лонжероны, усилители, ремонтные вставки в силовых зонах. Технология требует прямого доступа к месту соединения и навыка формирования правильного сварочного шва в различных пространственных положениях.

Ключевым элементом процесса является электрод с обмазкой (покрытием), выполняющей несколько функций: стабилизация дуги, защита расплавленного металла от окисления атмосферным воздухом за счет образования газового облака и шлака, а также легирование шва для улучшения его свойств. Для тонколистового кузовного металла (0.8-1.2 мм) MMA применяется ограниченно из-за высокого риска прожогов и значительной зоны термического влияния, требующей тщательного контроля тепловложения.

Особенности технологии и применения

Успех MMA сварки кузова зависит от корректного выбора и подготовки:

Электроды: Используются специальные тонкие электроды для низкоуглеродистых сталей (Ø 1.6-2.0 мм). Популярны марки типа МР-3С, ОЗС-12, УОНИ 13/55 с основным или рутиловым покрытием. Основные обеспечивают высокую пластичность шва, рутиловые – легкий поджиг и стабильность дуги.
Подготовка металла: Обязательна тщательная зачистка области сварки и прилегающих зон (20-30 мм) до чистого металла болгаркой или абразивом для удаления краски, грунта, ржавчины, окислов и влаги. Неподготовка приводит к пористости шва.
Режимы сварки: Работа ведется на постоянном токе обратной полярности (минус на электроде). Сила тока подбирается в зависимости от толщины металла и диаметра электрода (пример: 1.6 мм электрод – 40-60 А; 2.0 мм – 60-80 А). Превышение тока вызывает прожоги.

Техника выполнения шва при кузовном ремонте имеет специфику:

Короткая дуга: Электрод ведется максимально близко к поверхности (1-2 мм), особенно на тонком металле, для минимизации разбрызгивания и обеспечения глубокого проплавления без прожога.
Прерывистый шов (прихватки): Для минимизации деформаций и перегрева часто применяют точечные прихватки длиной 10-20 мм с интервалом 30-50 мм или шов короткими участками ("вразбежку"), давая металлу остыть.
Очистка шва: После остывания каждого прохода шлаковую корку обязательно удаляют молотком-шлакоотделителем и металлической щеткой перед наложением следующего слоя или финишной обработкой.

Типичные области применения MMA на кузове:

Зона кузова	Применение MMA	Примечание
Лонжероны, усилители	Ремонтные вставки, усиления	Толщина металла обычно >1.5 мм
Пороги, стойки	Замена сегментов, ремонт	Требуется осторожность из-за коробления
Кронштейны, крепления	Восстановление крепежных элементов	Высокая прочность соединения
Наружные панели (арки, крылья)	Ограниченно (толстые участки, карманы)	Высок риск деформации, чаще используют MIG/MAG

Главными преимуществами MMA остаются доступность оборудования (требуется только инверторный сварочный аппарат), возможность работы в стесненных условиях и на ветру, а также высокая прочность шва. Основные недостатки – сложность контроля над тепловложением на тонком металле, обязательный высокий навык сварщика, необходимость зачистки швов от шлака и повышенная склонность к деформациям кузова при несоблюдении технологии охлаждения.

Преимущества и ограничения электродуговой сварки

Электродуговая сварка обеспечивает высокую прочность соединений и глубокое проплавление металла, что критично для структурных элементов кузова. Она допускает работу с широким спектром толщин, включая толстые сечения рамных деталей, и не требует сложного газового оборудования. Доступность расходных материалов и ремонтопригодность швов дополняют её практичность в условиях автосервиса.

Основные ограничения связаны с высоким тепловложением, провоцирующим коробление тонколистовых панелей (менее 1 мм). Метод чувствителен к окислам и загрязнениям – необходима тщательная зачистка зоны сварки. Технология требует высокой квалификации оператора для контроля дуги и предотвращения прожогов, а производительность ниже, чем у полуавтоматических процессов.

Ключевые аспекты

Преимущества	Ограничения
Высокая прочность шва Глубокое проплавление Работа без защитных газов Универсальность по толщине металла	Риск деформации тонкого металла Обязательная очистка поверхности Низкая скорость процесса Сложность контроля дуги

Технологические рекомендации: Для минимизации коробления используйте прерывистый шов и точечное прихватывание. При сварке оцинкованных деталей применяйте электроды с рутиловым покрытием для снижения токсичности испарений. Обязательно выполняйте последующую механическую обработку шва для адгезии ЛКП.

Полуавтоматическая сварка MIG/MAG: основной инструмент кузовщика

Полуавтоматическая сварка MIG/MAG (Metal Inert Gas / Metal Active Gas) использует электрическую дугу между плавящимся проволочным электродом и металлом изделия в среде защитного газа. Проволока автоматически подается в зону сварки через горелку, а оператор контролирует только перемещение инструмента вдоль шва. Этот метод объединяет высокую производительность с относительной простотой освоения.

Для кузовного ремонта MIG/MAG незаменим благодаря возможности работы с тонкими листами (от 0.6 мм) без прожигов и минимальной деформации деталей. Защитный газ (обычно смесь аргона и CO₂) предотвращает окисление расплавленного металла, обеспечивая чистый, прочный шов. Технология эффективна для соединения как стальных, так и алюминиевых элементов кузова.

Ключевые аспекты применения в кузовном ремонте

Оборудование и материалы:

Сварочный полуавтомат с регулировкой напряжения и скорости подачи проволоки
Горелка с системой охлаждения
Проволока (0.6-0.8 мм для стали, 1.0-1.2 мм для алюминия)
Газовая смесь (75% Ar + 25% CO₂ для стали, 100% Ar для алюминия)

Технологические этапы:

Тщательная зачистка металла до блеска в зоне сварки
Настройка параметров (сила тока 40-100 А, скорость подачи 4-8 м/мин)
Короткими швами (2-3 см) с интервалами для охлаждения
Ведение горелки под углом 10-15° с равномерным перемещением
Постобработка шва шлифованием

Преимущества перед другими методами:

Критерий	MIG/MAG	Ручная дуговая (MMA)
Скорость работы	Высокая (непрерывная подача проволоки)	Низкая (замена электродов)
Качество шва на тонком металле	Минимальный риск прожига	Высокий риск деформации
Универсальность	Сталь, алюминий, нержавейка	Ограниченно для алюминия

Важно: При сварке оцинкованных деталей требуется усиленная вентиляция – пары цинка токсичны. Для алюминия используют только импульсный режим и специальные горелки с тефлоновыми наконечниками.

Особенности сварки в среде защитных газов

Сварка в защитных газах (MIG/MAG – Metal Inert/Active Gas) использует подачу инертного (аргон, гелий) или активного (углекислота) газа через сопло горелки, изолирующее зону расплава от атмосферного воздуха. Это предотвращает окисление металла и образование пор в шве. Применяется для соединения тонколистовых сталей (0.6-3 мм), алюминиевых сплавов и нержавейки в кузовном ремонте, обеспечивая высокую скорость работы за счет непрерывной подачи проволоки.

Ключевое требование – точная регулировка параметров: сила тока (60-180А), напряжение (16-22В), расход газа (8-15 л/мин) и вылет проволоки (6-12 мм). Недостаточная защита приводит к пористости шва, а чрезмерный ток – к прожогам тонкого металла. Обязательна тщательная зачистка кромок от ржавчины, ЛКП и масел, так как загрязнения вызывают дефекты.

Сравнение методов MIG и MAG

Параметр	MIG (инертный газ)	MAG (активный газ)
Применяемые газы	Аргон, гелий	CO₂, смеси Ar+CO₂/O₂
Типовые материалы	Алюминий, нержавеющая сталь	Углеродистая сталь
Стабильность дуги	Высокая	Средняя (требует точных настроек)
Разбрызгивание	Минимальное	Умеренное (зависит от состава смеси)

Технологические этапы:

Подготовка оборудования: проверка герметичности газовых магистралей, выбор диаметра проволоки (0.6-1.0 мм), установка контактного наконечника.
Настройка параметров: выбор силы тока в зависимости от толщины металла (пример: 70А для 1 мм), установка скорости подачи проволоки.
Очистка зоны сварки: удаление покрытий металлической щеткой/шлифмашинкой.
Позиционирование горелки: угол наклона 10-15° к поверхности, расстояние сопла до детали – 10-15 мм.
Выполнение шва: короткими прерывистыми швами (точечными или швами длиной 2-3 см) для минимизации температурных деформаций.

Критические аспекты для кузовных работ:

Использование обратной полярности (- на электроде) для глубокого проплавления.
Применение импульсного режима при работе с алюминием для контроля тепловложения.
Защита обратной стороны шва поддувом газа при сквозных соединениях.
Обязательное тестирование настроек на образцах-отходах перед работой с деталью.

TIG-сварка аргоном для точных работ на тонком металле

TIG-сварка (Tungsten Inert Gas) использует неплавящийся вольфрамовый электрод и инертный газ аргон для защиты сварочной ванны от окисления. При работе с кузовным ремонтом автомобилей, где толщина металла часто не превышает 0.5-1.5 мм, этот метод обеспечивает исключительный контроль над тепловложением. Технология позволяет минимизировать деформации и прожоги благодаря возможности точной регулировки силы тока (даже в пределах 5-100 А) и плавной подаче присадочного материала вручную.

Аргон вытесняет кислород из зоны сварки, предотвращая пористость шва и окалину. Это критично для кузовных работ, где последующая шлифовка должна сохранить геометрию панели. Присадочные прутки подбираются в соответствии с маркой стали (чаще всего ER70S-6 для низкоуглеродистых сталей кузова), а горелка с керамическим соплом направляет газовое облако точно на расплав. Отсутствие брызг и дыма упрощает визуальный контроль формирования валика.

Технологические особенности и этапы работы

Для качественного результата обязательны:

Зачистка металла до блеска – любые загрязнения или окислы нарушают стабильность дуги
Правильная заточка электрода: остриё под 30° для постоянного тока
Угол наклона горелки 70-80° к поверхности с минимальным вылетом электрода (3-5 мм)

Этапы сварки:

Настройка баланса AC/DC (для алюминия – переменный ток, для стали – постоянный)
Подача газа за 0.5 сек до зажигания дуги (расход аргона 6-12 л/мин)
Формирование ванны без присадки, затем введение прутка под углом 15°
Продвижение горелки короткими полумесяцами с перекрытием кратера
Задержка газа после обрыва дуги (2-3 сек для остывания шва)

Типичные параметры для тонкого металла:

Толщина металла (мм)	Диаметр электрода (мм)	Сила тока (А)	Диаметр присадки (мм)
0,8	1,0	25-40	0,8
1,0	1,6	40-70	1,0
1,5	1,6	60-90	1,6

Преимущество TIG – возможность сварки короткими швами (точечный прогрев) для исключения температурного коробления. После обработки шов не требует шпаклёвки, только финишную шлифовку. Ключевое ограничение – низкая скорость процесса и необходимость высокой квалификации сварщика для контроля глубины проплавления на стыках сложной формы.

Преимущества вольфрамовых электродов при ремонте кузовов

Вольфрамовые электроды, применяемые в аргонодуговой сварке (TIG), обеспечивают исключительную стабильность электрической дуги. Это позволяет формировать тонкие, контролируемые швы даже на тонколистовом металле, характерном для кузовных панелей.

Их ключевое преимущество – отсутствие расплавления самого электрода в процессе работы. Это исключает попадание посторонних примесей в сварочную ванну и гарантирует высочайшее качество соединения без брызг металла.

Основные выгоды применения

Использование вольфрамовых электродов дает ряд значимых преимуществ при кузовном ремонте:

Минимальная деформация: Локальный, сконцентрированный нагрев снижает тепловложение и коробление тонкого металла.
Чистота шва: Защита аргоном и отсутствие примесей от электрода предотвращают окисление и пористость, шов получается чистым и прочным.
Точность и аккуратность: Возможность точного дозирования тепла и присадочного материала позволяет варить в труднодоступных местах, создавать аккуратные швы, требующие минимальной последующей обработки.
Универсальность: Подходят для сварки различных металлов кузова (низкоуглеродистая сталь, алюминий, нержавеющая сталь) при правильном подборе типа электрода (например, WL-15 для алюминия).
Контроль провара: Обеспечивают отличную видимость сварочной ванны, что критически важно для контроля глубины провара и избегания прожигов.

Технологический аспект требует использования постоянного тока (DC) для стали и нержавейки или переменного тока (AC) для алюминия. Заточка конца электрода определяет стабильность дуги и ширину шва: острый кончик – для узких швов, скругленный – для более широких.

Точечная контактная сварка: эмуляция заводской технологии

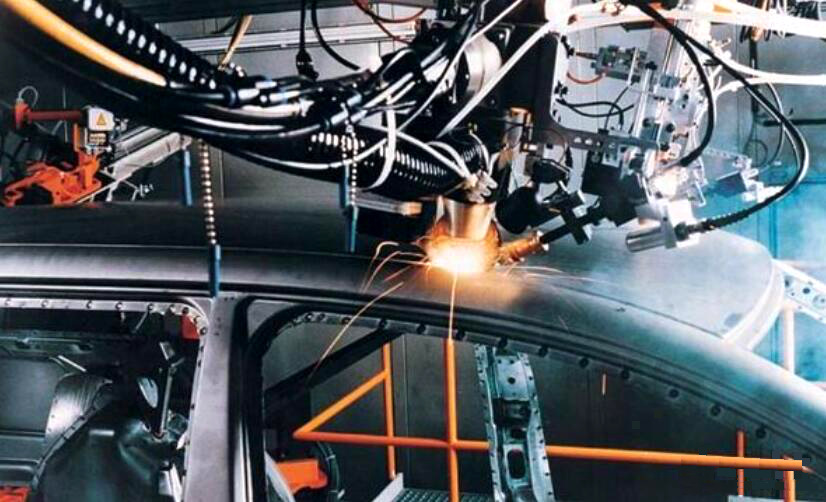

Заводская точечная контактная сварка характеризуется применением высокоточных стационарных аппаратов с жестко контролируемыми параметрами силы тока, длительности импульса и давления электродов. Процесс происходит в строго заданных точках с предварительно рассчитанным шагом, обеспечивая равномерное распределение нагрузок по шву и сохранение коррозионной защиты металла. Качество соединения напрямую зависит от стабильности этих параметров и чистоты сопрягаемых поверхностей.

Эмуляция заводской технологии при ремонте требует специализированного оборудования – современных споттеров с микропроцессорным управлением. Ключевой задачей является точное повторение геометрии расположения точек, их количества и глубины проплавления, указанных производителем автомобиля. Для этого используются эталонные шаблоны и точные замеры расстояний между точками, исключающие термическую деформацию панелей.

Критические аспекты ремонтной эмуляции

Оборудование: Аппараты с регулировкой силы тока (6-10 кА), давления (200-600 кг) и длительности импульса (0.2-3 сек).
Подготовка поверхностей: Полное удаление антикора, грунта и ржавчины до чистого металла в зоне контакта.
Контроль параметров: Использование шаблонов для позиционирования точек; визуальный и инструментальный контроль глубины проплавления.

Параметр	Заводское значение	Ремонтная эмуляция
Диаметр точки	5-8 мм	5-8 мм (контроль через настройки электродов)
Расстояние между точками	15-40 мм	Строго по техкарте производителя (±2 мм)
Отступ от края панели	≥12 мм	≥12 мм (шаблоны/измерители кромки)

Типичные ошибки: Использование несоответствующих медных электродов (износ, загрязнение), превышение температуры, приводящее к прожогу или деформации, нарушение шага точек. Следствие – снижение прочности шва, коробление панелей, ускоренная коррозия.

Настройте силу тока и длительность импульса согласно толщине металла (калибровочные таблицы).
Обеспечьте параллельность и перпендикулярность электродов к поверхности.
Выполните пробную сварку на образце с последующим разрушающим контролем (точка должна разорваться в основном металле).

Настройка параметров сварочного аппарата для тонколистовой стали

Тонколистовая сталь (обычно толщиной 0.5-1.5 мм) требует особого подхода к настройке сварочного оборудования из-за высокого риска прожогов. Основные регулируемые параметры включают силу тока, напряжение и скорость подачи проволоки, которые взаимосвязаны и подбираются в зависимости от конкретной толщины металла.

Ключевым принципом является использование минимально необходимой тепловой мощности. Слишком высокий ток мгновенно прожигает лист, а недостаточный – не обеспечивает проплавление. Для MIG/MAG сварки оптимальным считается ток в диапазоне 30-80 А при напряжении 15-19 В. TIG сварка требует меньших значений – 20-50 А.

Факторы влияния и рекомендации

Толщина металла: Уменьшайте ток на 10-15 А при переходе на каждый более тонкий лист (например, 1.0 мм → 50-65 А, 0.8 мм → 40-55 А).
Скорость сварки: Используйте высокую скорость перемещения горелки для минимизации тепловложения.
Диаметр проволоки: Применяйте тонкую проволоку (0.6-0.8 мм для MIG/MAG, 1.0-1.6 мм для TIG).
Защитный газ: Смеси Ar+CO₂ (18-22%) улучшают стабильность дуги при низких токах.

Толщина стали (мм)	Тип сварки	Диаметр проволоки (мм)	Сила тока (А)	Напряжение (В)
0.8	MIG/MAG	0.6	40-50	15.5-16.5
1.0	MIG/MAG	0.6	50-65	16.0-17.5
1.2	TIG (DC)	1.6	35-45	-

Обязательно выполняйте пробные швы на обрезках металла перед работой с деталью. Контролируйте глубину проплавления и отсутствие подрезов. Для сложных стыков используйте импульсный режим, снижающий среднюю тепловую мощность. Короткая дуга и обратная полярность (минус на электроде) также уменьшают риск деформаций.

Сварочные приспособления для минимизации деформаций металла

При ремонте кузова критически важно нейтрализовать термодеформации, возникающие при сварке. Специализированные приспособления фиксируют детали в заданном положении, обеспечивая точную геометрию шва и равномерное распределение температурных нагрузок.

Жёсткое закрепление элементов предотвращает смещения в процессе нагрева и остывания металла. Это достигается за счёт механических, магнитных и гидравлических систем, создающих усилие до нескольких тонн. Выбор конкретного решения зависит от конфигурации ремонтируемой зоны и требуемой степени контроля.

Основные типы приспособлений

Механические струбцины - винтовые, рычажные и угловые модели для локальной фиксации
Магнитные угольники - быстросъёмные системы для соединения под прямым углом
Распорные устройства - телескопические упоры с регулируемой длиной
Пневмоклещи - обеспечивают равномерное прижатие по всей длине стыка
Специализированные стапели - модульные системы с 3D-креплениями для кузовных панелей

Тип деформации	Приспособление для компенсации	Принцип действия
Продольное коробление	Направляющие шины	Жёсткое крепление вдоль оси шва
Угловое смещение	Клиновые зажимы	Создание контр-угла перед сваркой
Волнистость поверхности	Прижимные плиты	Точечное давление на зону ТВЧ
Радиальное стягивание	Цепные стяжки	Противодействие усадочным напряжениям

Технология применения требует последовательной установки приспособлений: сначала базовые точки фиксации по контрольным меткам, затем промежуточные зажимы с шагом 15-20 см. При точечной сварке используют медные подкладки для отвода тепла. Для особо ответственных швов применяют предварительный подогрев смежных зон горелкой до 150-200°C.

Подготовить поверхности (зачистка, обезжиривание)
Выставить детали с зазором 0.8-1.2 мм
Закрепить стартовые точки сварочными клеещами
Установить прижимные устройства перпендикулярно шву
Выполнять сварку короткими участками 20-40 мм
Перемещать прихваты по мере остывания металла

Устранение окислов перед началом сварки кузовных элементов

Окислы на поверхности металла (ржавчина, окалина, остатки краски, масляные плёнки) препятствуют образованию качественного сварочного шва. Их присутствие резко снижает электропроводность, нарушает равномерное проплавление металла, провоцирует пористость, непровары и хрупкость соединения. Наличие загрязнений особенно критично при точечной и MIG/MAG сварке, где важен стабильный контакт и равномерный подвод тепла.

Неустранённые окислы приводят к быстрому разрушению шва под нагрузкой, возникновению коррозии под наплавленным металлом и значительному снижению долговечности ремонта. Работа по очистке зоны сварки является обязательным технологическим этапом, от которого напрямую зависит прочность и безопасность восстановленного кузовного элемента.

Технология очистки поверхности

Процесс устранения окислов включает последовательные этапы, обеспечивающие подготовку металла к сварке:

Механическая очистка:
- Удаление толстого слоя ржавчины, старой краски, грунта с помощью абразивных инструментов: шлифовальных кругов (лепестковых, фибровых), проволочных щёток (вращающихся или ручных), пескоструйной или дробеструйной обработки.
- Очистка должна захватывать область минимум на 20-30 мм от будущего шва с каждой стороны.
- Цель: обнажение чистого основного металла до металлического блеска.
Обезжиривание:
- Тщательная обработка очищенной поверхности специальными обезжиривателями (антисиликонами, спирто-бензиновыми смесями) для удаления масел, консервационных покрытий, следов смазки.
- Использование чистой, безворсовой ветоши. Нанесение раствора на ветошь, а не на деталь, для предотвращения растекания загрязнений.
Финишная обработка:
- Удаление тонкой плёнки вторичного окисла (образовавшегося после механической очистки) с помощью специальных активирующих паст или жидкостей непосредственно перед наложением шва.
- Использование нержавеющих щёток для легкой зачистки кромок сразу перед сваркой (особенно для алюминия и оцинкованной стали).

Тип загрязнения	Рекомендуемый метод удаления	Важные нюансы
Ржавчина, окалина	Абразивный круг, пескоструй, проволочная щётка	Требуется полное удаление до чистого металла
Краска, грунт	Шлифовальный круг, скребок	Избегать перегрева и оплавления покрытий
Масла, консерванты	Специальный обезжириватель	Обязательная просушка перед сваркой
Окисная плёнка (Al, Zn)	Нержавеющая щётка, активатор	Зачистка максимум за 15-30 мин до сварки

Ключевые правила: Очистка проводится только на сухую; после каждого этапа поверхность очищается от пыли и абразивной стружки; инструменты должны быть чистыми и предназначенными только для работы с металлом (нельзя использовать щётки или круги, которыми ранее работали по дереву или пластику); при работе с оцинкованной сталью или алюминием скорость очистки особенно важна из-за быстрого повторного окисления.

Техника переменного тока при работе с алюминиевыми деталями

При сварке алюминиевых деталей кузова критически важен переменный ток (AC), так как он обеспечивает разрушение тугоплавкой оксидной пленки Al₂O₃ на поверхности металла. Эта пленка, плавящаяся при 2050°C против 660°C у чистого алюминия, блокирует сплавление основного материала без предварительной очистки дугой.

Переменный ток генерирует циклический процесс: на полупериоде прямой полярности (электрод – катод) происходит интенсивное катодное распыление оксидов, а на полупериоде обратной полярности (электрод – анод) осуществляется глубокое проплавление металла. Баланс между этими фазами регулирует соотношение очистки и тепловложения.

Ключевые параметры управления процессом

Современные TIG-инверторы позволяют точно настраивать характеристики переменного тока через:

Баланс AC (20-80%): Доля времени обратной полярности. Выше значение → глубже проплавление, ниже → активнее очистка.
Частоту тока (50-200 Гц): Повышение частоты сужает дугу, концентрирует тепло, снижает зону термического влияния.
Стабилизацию нуля: Подача высоковольтных импульсов при смене полярности для предотвращения гашения дуги.

Технология требует использования вольфрамовых электродов с легированием (например, WL-20) и аргона высокой чистоты (99.98%). При толщине металла свыше 3 мм обязателен предварительный подогрев до 150-250°C для предотвращения трещин.

Параметр	Типовой диапазон	Влияние на процесс
Баланс AC	60-70%	Оптимальное сочетание очистки/проплавления
Частота	100-150 Гц	Повышение стабильности дуги
Сила тока	80-140 А (3 мм)	Зависит от толщины детали
Расход аргона	8-12 л/мин	Защита зоны сварки

Контроль визуальных признаков корректного режима включает формирование чистого валика с мелкочешуйчатой поверхностью и отсутствие черного оксидного налета по краям шва. Ошибки в настройках AC приводят к пористости, непроварам или пережогу тонкого металла.

Приварка усиливающих заплат на участках коррозии

Приварка заплат требуется при сквозной коррозии или значительной потере толщины металла, когда шпаклевка или локальное наплавление не обеспечивают структурной целостности. Заплата восстанавливает геометрию элемента и воспринимает эксплуатационные нагрузки, предотвращая деформацию кузова. Критически важно полностью вырезать поврежденный участок до здорового металла с отступом 10-20 мм от зоны ржавчины.

Заготовку вырезают из листовой стали, идентичной по составу и толщине ремонтируемой панели. Форма должна повторять контур вырезанного отверстия с технологическим зазором 1-2 мм для компенсации тепловых деформаций. Края заплаты и ремонтной зоны тщательно зачищают до металлического блеска шлифовальным кругом или щеткой, удаляя оксиды и загрязнения.

Технология сварки

Фиксация осуществляется точечной сваркой через 30-40 мм по периметру, начиная от центра сторон. Основной шов выполняют:

Полуавтоматом в среде CO₂ – короткими швами 20-30 мм с перерывами для охлаждения
Аргонодуговой сваркой (TIG) – для тонкого металла (0.6-1.0 мм)

Сварку ведут прерывистыми участками с перемещением по диагонали для минимизации коробления. Каждый шов охлаждают воздухом или мокрой ветошью перед наложением следующего. После завершения соединения:

Молотком и поддержкой выравнивают термические деформации
Шлифуют шов заподлицо с поверхностью
Наносят антикоррозийный грунт на внутренние полости

Важно: при ремонте силовых элементов (лонжероны, стойки) заплата должна перекрывать зону повреждения с нахлестом не менее 40 мм по всему периметру. Сварка ведется сплошным швом без пропусков.

Особенности работы с цинкированной сталью

Цинковое покрытие на стальных деталях кузова обеспечивает антикоррозионную защиту, но создаёт специфические сложности при сварке. Основная проблема – испарение цинка при температурах выше 906°C (точка кипения цинка), что происходит задолго до плавления стали (1538°C). Это приводит к образованию пор и раковин в сварочном шве, снижая его прочность и герметичность.

Испаряющийся цинк образует токсичные белые пары оксида цинка, требующие обязательной принудительной вентиляции зоны сварки. Дополнительная сложность – образование тугоплавких оксидных плёнок на поверхности металла, ухудшающих адгезию сварочной ванны и повышающих риск непроваров.

Технологические аспекты сварки

Подготовка поверхности: Локальное удаление цинкового слоя на участке шва (на 10-20 мм от кромки) шлифованием или абразивным инструментом. Обезжиривание ацетоном или спецрастворами.
Методы сварки:
1. MIG/MAG (полуавтомат): Использование проволоки с раскислителями (Al, Si). Увеличение напряжения на 10-15% для стабилизации дуги.
2. Точечная контактная сварка: Увеличение силы тока на 20-30% и времени воздействия для компенсации теплопотерь.
3. TIG (аргоновая): Применение вольфрамовых электродов с лантанированием, импульсный режим для снижения тепловложения.
Режимы работы: Короткая дуга, обратная полярность тока. Скорость сварки выше, чем для обычной стали, для минимизации зоны термического влияния.

Проблема	Решение
Поры в шве	Двухэтапная проварка: первый проход разрушает цинковый слой, второй формирует шов
Разбрызгивание	Использование газовых смесей с 20-25% CO₂ вместо чистого аргона
Коррозия в ЗТВ	Нанесение цинк-содержащего грунта на шов после зачистки

Важно: После сварки обязательна механическая зачистка шва и обработка преобразователем ржавчины с последующим нанесением антикоррозионного покрытия для восстановления защитного барьера.

Оборудование для газовой резки при удалении повреждённых зон

Газовая резка (газокислородная) применяется для точного удаления деформированных участков кузова, требующих замены. Этот метод обеспечивает локальный нагрев, минимизируя тепловое воздействие на соседние зоны, что критично для сохранения геометрии конструкции.

Процесс основан на экзотермической реакции окисления металла струёй чистого кислорода после разогрева поверхности до температуры воспламенения (около 900-1300°C). Ацетилен, пропан или МАРП-газ используются в качестве горючего для создания предварительного подогревающего пламени.

Ключевые компоненты оборудования

Газовые баллоны: Отдельные ёмкости для кислорода (чёрный) и горючего газа (красный, коричневый или маркированные иначе, согласно стандартам). Оснащены редукторами для регулировки давления.
Резак (горелка): Основной инструмент, объединяющий подачу газов. Состоит из:
- Смесительной камеры
- Сменных мундштуков (внутренний - для подогревающего пламени, внешний - для режущего кислорода)
- Ручки с вентилями регулировки
Шланги: Двухслойные армированные рукава (обычно красные для горючего, синие/зелёные для кислорода). Устойчивы к давлению и истиранию.
Защитная оснастка:
- Огнеупорные перчатки и одежда
- Маска сварщика со светофильтром (темнота 3-5 DIN)
- Искрогасители на баллоны

Технологические параметры

Параметр	Ацетилен	Пропан	МАРП-газ
Давление кислорода (бар)	4-6	5-8	6-9
Давление горючего (бар)	0.3-0.5	0.3-0.6	0.4-0.7
Толщина реза (сталь, мм)	до 300	до 200	до 250
Ширина реза (мм)	1.5-4.0	2.0-5.0	1.8-4.5

Важно: При работе с оцинкованными или покрытыми грунтом элементами требуется усиленная вентиляция из-за токсичных испарений. Для тонколистового кузовного металла (0.8-1.5 мм) используется минимальное давление во избежание коробления. Резак ведётся под углом 5-15° в направлении резки для улучшения отвода шлака.

Формирование сварочной ванны в горизонтальном положении

Формирование сварочной ванны при горизонтальной сварке кузова осложняется силой тяжести, стремящейся сместить расплавленный металл вниз от линии соединения. Для противодействия этому требуется точный подбор параметров и техники ведения процесса. Контроль над ванной достигается за счет уменьшения сварочного тока, сокращения времени воздействия дуги на конкретную точку и применения прерывистых методов наложения шва.

Электрод или горелку ориентируют под углом 5-15° вверх от горизонтали, что позволяет дуге приподнимать металл и компенсировать стекание. Диаметр электрода или проволоки выбирают меньше, чем для нижних положений, для снижения объема единовременно расплавляемого материала. Ключевыми факторами стабильности ванны являются скорость перемещения инструмента и поддержание минимально возможной длины дуги, обеспечивающей достаточное проплавление без перегрева.

Технологические особенности

Основные методы управления ванной в горизонтальном шве:

Прерывистая сварка (точечная или шахматная): наложение коротких участков шва с охлаждением зоны между операциями для минимизации тепловложения.
Обратно-поступательное движение: возвратное смещение горелки/электрода для уплотнения кристаллизующегося металла и предотвращения подрезов.
Угловые швы с наклоном электрода: ведение "в лодочку" (45° к полкам) для равномерного распределения тепла и заполнения разделки.

Параметр	Рекомендация
Сила тока	Снижение на 10-20% против нижнего положения
Диаметр электрода/проволоки	2-3 мм для РДС, 0.8-1.2 мм для MIG/MAG
Угол наклона	5-15° вверх от горизонтали
Длина дуги	Короткая (1-3 мм)

При MIG/MAG сварке используют импульсные режимы или короткое замыкание для уменьшения каплеобразования. В TIG сварке важна точная подача присадочной проволоки короткими порциями в передний край ванны. Ошибки в технике приводят к дефектам: подрезы верхней кромки, наплывы на нижней, неравномерное проплавление корня шва.

Проверка герметичности сварных швов топливных баков

Герметичность топливного бака критична для безопасности и экологии, так как утечка горючего создает риск возгорания и загрязнения окружающей среды. Сварные швы проверяются на отсутствие микротрещин, пор и непроваров, способных вызвать просачивание топлива даже под низким давлением.

Технологии контроля включают пневматические, гидравлические и химические методы, выбираемые исходя из конструкции бака, материала и требований производителя. Обязательным этапом является визуальный осмотр поверхности шва на дефекты перед применением инструментальных способов.

Методы испытаний

Основные технологии проверки герметичности:

Пневмоиспытания: Бак заполняется сжатым воздухом (0.5-1.5 бар) и погружается в воду. Визуально фиксируются пузырьки газа в местах дефектов.
Гидроиспытания: Полость заполняется жидкостью под давлением, превышающим рабочее. Контролируется падение давления манометром в течение заданного времени.
Течеискание пенетрантами: На швы наносится специальная пенящаяся жидкость. При наличии сквозных дефектов проявляются пузыри.
Вакуумный метод: Камеры вокруг шва обрабатываются мыльным раствором, создается вакуум. Дефекты выдают себя образованием пены.

Метод	Чувствительность	Время контроля	Ограничения
Пневматический	Высокая (обнаруживает 0.1 мм дефекты)	5-15 мин	Требует полного погружения
Гидравлический	Средняя	20-40 мин	Необходимость осушки после теста
Пенетранты	Низкая (только сквозные дефекты)	2-5 мин	Не выявляет внутренние полости

После выявления негерметичных участков швы зачищаются и перевариваются с последующим повторным контролем. Вакуумный и пневматический методы считаются наиболее точными для тонкостенных конструкций, тогда как гидроиспытания применяются для баков сложной формы.

Последовательность сварки при замене лонжеронов

Перед началом сварочных работ кузов фиксируется на стапеле для точного позиционирования. Новый лонжерон подгоняется по геометрии с соблюдением технологических зазоров (обычно 1-2 мм), зачищается до металла на стыковочных участках.

Обеспечивается защита смежных элементов (топливные магистрали, проводка) термостойкими экранами. Подбирается сварочное оборудование: для точечной сварки – контактная аппаратура, для швов – MIG/MAG полуавтомат с обратной полярностью и газовой защитой (смесь Ar+CO₂).

Пошаговая технология работ

Фиксация детали: Лонжерон прижимается струбцинами через технологические отверстия с контролем геометрии по контрольным точкам кузова.
Прихватка: Выполняется 5-7 точечных прихваток длиной 10-15 мм:
- Симметрично по фланцам соединения
- С чередованием сторон для минимизации деформаций
Проверка геометрии: Измерение диагоналей и базовых точек стапелем после прихватов. Корректировка при отклонениях >2 мм.
Сварка ответственных зон:
- Стыки в силовых узлах (крепления подвески, усилители) – сплошной шов катетом 4-5 мм
- Фланцевые соединения – прерывистый шов с шагом 50 мм
Окончательный провар: Нанесение швов короткими сегментами (50-70 мм) с охлаждением между проходами. Направление сварки – от центра к краям.

Контроль параметров	Требования
Глубина провара	100% толщины металла без подрезов
Охлаждение	Температура между проходами ≤150°C
Обработка швов	Зачистка абразивом, удаление брызг

Завершающий этап: Нанесение антикоррозийного грунта на швы методом напыления. Восстановление заводского защитного покрытия на скрытых полостях инъекционным методом.

Техника прерывистого шва для минимизации тепловых деформаций

Прерывистый шов представляет собой серию коротких отрезков сварки (проваров), разделенных интервалами без наложения металла. Основной принцип заключается в локальном, дозированном тепловложении, что предотвращает интенсивный прогрев обширных зон кузова. Чередование участков нагрева и естественного охлаждения позволяет металлу "отдохнуть", сокращая градиент температур между зоной шва и основным материалом.

Контролируемое распределение тепла снижает внутренние напряжения, возникающие при неравномерном расширении и сжатии металла. Это критически важно для тонколистовых конструкций кузова (0.6-1.2 мм), где избыточная энергия сварки неизбежно ведет к короблению, образованию "хлопунов" или волнистости поверхности. Прерывистый метод обеспечивает геометрическую стабильность ремонтируемой панели без необходимости сложной правки.

Практическая реализация технологии

Применение прерывистого шва требует соблюдения ключевых параметров:

Длина сегмента (провара): Обычно 10-25 мм для MIG/MAG и 5-15 мм для RDS. Слишком длинные провары сводят на нет эффект снижения деформаций.
Шаг между проварами: Равен или превышает длину сегмента (1:1 или 1:1.5). Увеличение шага усиливает минимизацию тепловложения.
Порядок наложения: Выполняется "вразброс" (например, шахматный порядок) или от центра к краям для равномерного распределения тепла.
Тепловые паузы: Обязательные перерывы между сегментами для рассеивания тепла (3-15 секунд в зависимости от толщины металла).

Типичные сценарии использования включают:

Приварку усилителей лонжеронов или элементов жесткости.
Монтаж ремонтных вставок на плоских панелях (пороги, арки, пол).
Фиксацию накладных деталей, где сплошной шов не требуется по прочностным критериям.

Толщина металла (мм)	Рекоменд. длина провара (мм)	Макс. шаг между проварами (мм)
0.6 - 0.8	5 - 8	10 - 12
0.9 - 1.2	10 - 15	15 - 20
1.5 - 2.0	15 - 20	20 - 30

Важно: Для ответственных соединений (силовые узлы) применение прерывистых швов согласуется с технической документацией производителя. Прочность соединения должна соответствовать требованиям безопасности, при необходимости дополняется точечной сваркой или усиливающими элементами.

Обработка сварных соединений после завершения работ

После сварки кузовных элементов обязательна механическая обработка швов для устранения технологических дефектов и подготовки поверхности к финишным операциям. На этом этапе удаляются брызги металла, окалина, грат и наплывы, которые могут ухудшить коррозионную стойкость и визуальное качество ремонта.

Основной задачей является формирование ровного контура соединения без резких перепадов, что обеспечивает правильное нанесение защитных покрытий и исключает локальные концентраторы напряжений. Обработка выполняется в строгой последовательности с учетом толщины металла и типа сварного шва.

Технологические этапы обработки

Первичная зачистка: Удаление шлаковой корки и брызг металла при помощи:

Пневматического зубила
Зачистного круга
Шлифовальной машинки

Формовка шва: Выравнивание выпуклостей и наплывов с использованием:

Абразивных камней разной зернистости
Твердосплавных фрез (для точечных швов)

Тонкая шлифовка: Создание плавных переходов к основному металлу с помощью:

Лепестковых кругов P80-P120
Абразивных сеток

Контроль качества: Проверка на отсутствие:

Раковин и подрезов
Остаточных деформаций
Непроваренных участков

Ключевые требования при обработке:

Исключение перегрева металла (работа короткими сессиями с охлаждением)
Соблюдение углов заточки абразивного инструмента
Обязательное снятие фаски на краях шва для адгезии герметиков

Материал кузова	Рекомендуемый абразив	Макс. толщина снимаемого слоя
Сталь 0.8-1.2 мм	Круги из оксида алюминия	0.3 мм за проход
Алюминиевые сплавы	Нейлоновые щетки + керамика	0.2 мм за проход

Финишный этап включает антикоррозионную обработку: обезжиривание, нанесение фосфатирующего грунта и герметизацию стыков специальными мастиками. Особое внимание уделяется скрытым полостям и обратной стороне швов, где применяются ингибиторы ржавчины распылением.

Дефектоскопия швов визуальным и инструментальным методом

Визуальная дефектоскопия является первичным и обязательным этапом контроля сварных соединений кузова. Она выполняется при достаточном освещении (не менее 500 Лк) с использованием лупы 4-7-кратного увеличения для выявления поверхностных дефектов: трещин, подрезов, пор, наплывов, непроваров и брызг металла. Особое внимание уделяется зонам термического влияния и стыкам сложной конфигурации.

Инструментальные методы применяются для обнаружения скрытых дефектов и количественной оценки качества шва. Они включают неразрушающий контроль с помощью специализированного оборудования, требующего подготовки поверхности и соблюдения регламентированных технологических параметров для получения достоверных результатов.

Основные инструментальные методы

Капиллярная дефектоскопия (пенетранты): выявление поверхностных микротрещин нанесением контрастного состава с последующей визуализацией индикаторным раствором.
Ультразвуковой контроль: обнаружение внутренних дефектов (раковины, включения) путём регистрации отражённых высокочастотных акустических волн.
Рентгенография: получение снимков внутренней структуры шва с идентификацией несплошностей по изменению плотности материала.
Магнитопорошковый метод: выявление поверхностных и подповерхностных дефектов путём намагничивания и нанесения ферромагнитного порошка.

Метод	Глубина контроля	Чувствительность к дефектам
Визуальный	0-0.5 мм	Трещины >0.1 мм, поры >0.3 мм
Капиллярный	0-0.2 мм	Трещины >0.01 мм
Ультразвуковой	До 100 мм	0.5-5% толщины металла

При инструментальном контроле обязательна калибровка оборудования по эталонным образцам. Обнаруженные дефекты классифицируются по нормативным документам (ГОСТ, ISO) с фиксацией в протоколах. Дефекты, превышающие допустимые значения, подлежат зачистке и переварке с последующим повторным контролем.

Технология импульсной сварки толстых и тонких элементов

Импульсная сварка MIG/MAG основана на циклическом переходе между высоким (пиковым) и низким (базовым) током. Это позволяет точно дозировать тепловложение в зону соединения, предотвращая прожог тонких листов и обеспечивая достаточный прогрев толстых сечений. Контроль длительности и частоты импульсов регулирует формирование сварочной ванны и перенос электродного металла.

Для тонких элементов (0.5–1.5 мм) применяют короткие импульсы с высокой частотой (100–300 Гц) и низким базовым током, минимизируя деформации. При работе с толстыми деталями (от 3 мм) увеличивают длительность пикового тока и долю базового периода для глубокого проплавления. Ключевым параметром является баланс между пиковой энергией и временем охлаждения.

Особенности режимов

Тонкие металлы:
- Пиковый ток: 60–120 А
- База: 20–40 А
- Частота импульсов: ≥150 Гц
Толстые металлы:
- Пиковый ток: 180–300 А
- База: 80–150 А
- Длительность пика: 3–8 мс

Параметр	Тонкие элементы	Толстые элементы
Скорость подачи проволоки	4–6 м/мин	8–12 м/мин
Защитный газ	Ar + 15–25% CO₂ (для стали)
Диаметр проволоки	0.6–0.8 мм	1.0–1.2 мм

Критические требования: обязательная синхронизация импульсов с подачей проволоки для стабильного переноса капли. При сварке разнотолщинных деталей горелку смещают в сторону толстого элемента, а импульсы настраивают на преобладание базового тока для охлаждения тонкого металла.

Внутренняя антикоррозионная обработка скрытых полостей

После завершения основных сварочных работ на кузове автомобиля критически важным этапом восстановления или ремонта становится внутренняя антикоррозионная обработка скрытых полостей. Эти участки (пороги, лонжероны, стойки, усилители, полости дверей, крыльев и т.д.) наиболее уязвимы для коррозии из-за постоянного воздействия конденсата, грязи и солей, при этом визуальный контроль их состояния крайне затруднен или невозможен.

Без качественной защиты внутренних поверхностей коррозионный процесс, начавшийся изнутри, быстро разрушает металл, сводя на нет результаты даже самой аккуратной внешней рихтовки и сварки. Целью обработки является создание непрерывного защитного барьера на всех внутренних поверхностях скрытых полостей, предотвращающего прямой контакт металла с агрессивной средой и блокирующего развитие очагов ржавчины.

Методы и технологии обработки

Основным методом нанесения антикоров в скрытые полости является инжекция (впрыскивание) специальных составов под давлением через технологические отверстия или специально предусмотренные доступы. Для этого используется следующее оборудование и материалы:

Специальные пистолеты-аппликаторы с длинными гибкими трубками (лангерами) и распыляющими форсунками.
Антикоррозионные материалы:
- Мастики на основе жидкого воска (ML-составы - Motor Lager): Легкие, текучие составы на основе парафиновых или синтетических восков с ингибиторами коррозии. Образуют полувысыхающее, эластичное, "дышащее" покрытие, хорошо проникающее во все щели и способное "затягивать" мелкие повреждения.
- Парафиновые масла: Образуют маслянистую, невысыхающую пленку, вытесняющую влагу. Часто используются как базовый слой или для дополнительной защиты.
- Полимерные (эпоксидные, каучуковые) составы: Образуют более твердое, стойкое к механическим воздействиям покрытие. Менее текучи, чем воски, но обеспечивают высокую прочность барьера.

Технология процесса включает следующие ключевые этапы:

Тщательная подготовка поверхности: Очистка полостей от ржавчины, окалины, пыли, технологической смазки и старого, отслоившегося антикора. Используется пескоструйная обработка, химические очистители, промывка и обязательная просушка сжатым воздухом. Любая влага под покрытием гарантирует развитие коррозии.
Оценка состояния и определение точек доступа: Осмотр полости, выявление всех технологических отверстий или необходимость их аккуратного сверления в незаметных местах для обеспечения полного покрытия всех внутренних поверхностей.
Нанесение преобразователя ржавчины (при необходимости): Если остались стабильные оксиды, наносится состав, преобразующий их в защитный слой.
Нанесение антикоррозионного состава:
- Лангер с форсункой вводится в самое нижнее технологическое отверстие полости.
- Состав распыляется под давлением, начиная с дальнего конца, постепенно вытягивая лангер к выходу.
- Направление форсунки меняется для обеспечения покрытия всех стенок, углов и ребер жесткости.
- Особое внимание уделяется сварным швам, стыкам и фланцам – зонам повышенного риска.
- Обработка ведется до появления избытка материала из верхних отверстий.
Удаление излишков и очистка отверстий: Избыток материала аккуратно удаляется ветошью. Технологические отверстия очищаются от капель материала.
Установка заглушек: Все технологические отверстия закрываются штатными или новыми пластиковыми заглушками, предварительно смазанными герметиком.
Контроль качества (по возможности): Визуальный осмотр через отверстия с помощью эндоскопа для проверки полноты покрытия.

Важные аспекты:

Сварные швы внутри полостей перед обработкой должны быть тщательно очищены от шлака и зачищены.
Необходимо использовать материалы, совместимые с заводской обработкой и последующими ЛКМ работами.
Работы проводятся в чистом, сухом помещении при рекомендуемой производителем температуре.

Сравнительные характеристики основных материалов для скрытых полостей:

Характеристика	Восковые ML-составы	Парафиновые масла	Полимерные составы
Текучие свойства	Очень высокие	Высокие	Средние/Низкие
Покрытие	Полувысыхающее, эластичное	Невысыхающее, маслянистое	Высыхающее/Полностью отверждаемое, твердое
Защита от мех. воздействий	Средняя	Низкая	Высокая
"Самозалечивание" микроповреждений	Хорошее	Очень хорошее	Ограниченное/Отсутствует
Типичное применение	Основная защита большинства полостей	Доп. защита, труднодоступные места, низ полостей	Зоны высоких ударных нагрузок, днище (вместе с внешним антикором)

Контроль геометрии кузова после масштабных сварочных работ

После завершения объёмных сварочных операций обязателен всесторонний контроль геометрии кузова. Это критически важно для обеспечения безопасности, правильной работы подвески, дверей, окон и других систем автомобиля. Некорректные параметры приведут к ускоренному износу узлов, проблемам с управляемостью и снижению жёсткости конструкции.

Процедура начинается с установки автомобиля на специальный стапель или ровную платформу с использованием калиброванных подставок. Точность позиционирования по горизонтали – обязательное условие. За базовые точки принимаются отверстия для крепления подвески, пороги, лонжероны и элементы силового каркаса, указанные производителем в технической документации.

Методы контроля

Основные способы проверки геометрических параметров:

Рулетка/линейка: Измерение диагоналей между симметричными точками (проёмы дверей, капота, багажника) и сравнение с эталонными значениями. Допустимое отклонение – не более ±3 мм.
Измерительные рейки: Система телескопических штанг с индикаторами для фиксации контрольных точек. Позволяет выявлять перекосы по осям.
Оптические/лазерные системы: Проецируют сетку координат на кузов или используют лазерные лучи для точного (±1 мм) замера расстояний между точками относительно центральной оси.
3D-измерители на магнитной основе: Электронные датчики, фиксируемые на контрольных точках. Данные передаются в ПО, которое строит цифровую модель и сравнивает её с эталоном.

Последовательность действий:

Проверить симметричность передней части (крепления стоек, брызговики, точки подвески).
Контроль центральной зоны (проёмы дверей, пороги, крепления сидений).
Проверка задней части (лонжероны, проём багажника, точки крепления задней подвески).

Параметр	Допустимое отклонение (мм)	Критические точки
Диагонали проёмов	≤ 3	Двери, капот, багажник
Симметрия по осям	≤ 2	Крепления амортизаторов, рычагов подвески
Высота контрольных точек	≤ 4	Пороги, лонжероны, усилители пола

При обнаружении отклонений превышающих нормы, кузов необходимо корректировать на стапеле до достижения параметров, указанных в заводской спецификации. Повторный контроль проводится после каждой правки. Только подтверждённое соответствие геометрии гарантирует правильную сборку автомобиля и его эксплуатационную безопасность.

Сравнение временных затрат при разных видах сварки

Временные затраты при ремонте кузова напрямую зависят от выбранного метода сварки. Каждый технологический процесс включает подготовку металла, настройку оборудования, непосредственно сварку и последующую обработку шва. Различия в скорости операций определяют общую трудоемкость работ.

Наиболее критичны этапы наложения шва и коррекции дефектов: некоторые методы требуют многоступенчатой обработки, другие обеспечивают высокую скорость без ущерба для качества. Время также зависит от толщины металла, типа соединения и квалификации сварщика.

Факторы влияния на продолжительность работ

Подготовка поверхности: зачистка ржавчины и обезжиривание
Толщина металла: необходимость многопроходных швов
Тип соединения: стыковые, нахлесточные или тавровые швы

Вид сварки	Средняя скорость (см/мин)	Подготовка	Постобработка
MIG/MAG (полуавтомат)	25-50	Минимальная	Зачистка брызг
TIG (аргоновая)	5-15	Тщательная	Редко требуется
Точечная (контактная)	1 точка/3-8 сек	Точная фиксация	Отсутствует
MMA (ручная дуговая)	10-25	Замена электродов	Удаление шлака

Полуавтоматическая сварка (MIG/MAG) лидирует по скорости благодаря непрерывной подаче проволоки и минимальным остановкам. Аргоновая (TIG) требует в 2-3 раза больше времени из-за ювелирной точности работы, но часто исключает этап шлифовки. Контактная точечная сварка эффективна для серии идентичных соединений, но требует точного позиционирования деталей.

При выборе технологии учитывают соотношение "скорость-качество": ускорение процесса может увеличить риски коробления металла. Для ответственных швов на видимых участках предпочтительнее TIG, несмотря на временные затраты, тогда как для скрытых элементов оптимален полуавтомат.

Список источников

При подготовке материалов о сварке кузова автомобиля использовались специализированные технические издания и нормативная документация, отражающие актуальные методы и стандарты ремонтных работ.

Ключевые источники включают исследования в области сварочных технологий, руководства по ремонту транспортных средств от производителей, а также практические пособия по обработке металлов в автомобилестроении.

ГОСТ Р ИСО 3834-2021 «Требования к качеству при сварке плавлением металлических материалов»
Технология ремонта кузовов автомобилей (учебник для СПО под ред. В.И. Строкина)
Производственные рекомендации Volkswagen «Сварка и кузовной ремонт» (TSR-стандарты)
Методическое пособие «Дефектация и восстановление сварных соединений» (НИИ Автопрома)
Журнал «Автосервис»: цикл статей «Современные методы кузовного ремонта» (2020-2023 гг.)
Технический отчет SAE International «Сварка в ремонте автомобильных кузовов» (серия J-2669)
Справочник «Оборудование для точечной сварки в авторемонте» (изд. «Транспортные технологии»)
