Свечи зажигания ГАЗель - подбор, установка, регулировка
Статья обновлена: 18.08.2025
Исправные свечи зажигания – критически важный элемент для стабильной работы двигателя ГАЗели.
Неправильный подбор, некорректная установка или нарушение зазора приводят к повышенному расходу топлива, потере мощности и ускоренному износу силового агрегата.
Грамотный подход к обслуживанию свечей гарантирует надежную эксплуатацию коммерческого транспорта в тяжелых условиях.
Признаки износа свечей зажигания
Нестабильный запуск двигателя – первый тревожный сигнал. Мотор долго крутится стартером, особенно "на холодную", или требует нескольких попыток. На прогретом двигателе проблема может проявляться менее заметно, но оставаться.
Ухудшение динамики разгона и потеря мощности становятся ощутимыми. Автомобиль "тупит", медленнее реагирует на педаль газа, с трудом набирает скорость, особенно при полной загрузке или движении в гору. Расход топлива при этом обычно возрастает.
Характерные симптомы неисправности
- Пропуски зажигания: Двигатель "троит" – работает неровно, с вибрациями на холостом ходу и под нагрузкой. Обороты плавают. Слышны хлопки в выхлопной системе.
- Затрудненный холодный пуск: Запуск после длительной стоянки (особенно в сырую погоду) требует больше времени и усилий от стартера и АКБ.
- Увеличенный расход топлива: Снижение эффективности воспламенения смеси приводит к необходимости большего расхода топлива для поддержания мощности.
- Плохая приемистость: Заметное снижение отзывчивости двигателя при резком нажатии на педаль газа, "провалы" в моменте разгона.
- Повышенный уровень СО в выхлопе: Неполное сгорание топлива из-за слабой искры приводит к увеличению токсичности выхлопных газов.
| Визуальный осмотр (после выкручивания) | Состояние электродов и изолятора |
| Сильный нагар (сажа, масло, блестящие отложения) | Указывает на проблемы со смесеобразованием, износ ЦПГ или маслосъемных колпачков, но ускоряет износ свечи. |
| Оплавление центрального/бокового электрода | Следствие перегрева (неправильное калильное число, раннее зажигание, бедная смесь). |
| Эрозия (выгорание) электродов | Естественный износ. Зазор между электродами сильно увеличен (более 1.3 мм для классических свечей). |
| Трещины на изоляторе | Приводят к пробою искры не в зазоре, а по корпусу. Частая причина "троения". |
| Красноватый (кирпичный) налет | Признак применения низкокачественного топлива с избыточными присадками. |
Появление одного или нескольких из этих признаков – веское основание проверить состояние свечей зажигания и зазора между электродами. Регулярный визуальный осмотр рекомендован при каждом ТО.
Сравнение материалов электродов: медь, иридий, платина
Медные свечи используют центральный электрод с медным сердечником, покрытым никелевым сплавом. Они обеспечивают отличную теплопроводность, что снижает риск калильного зажигания. Однако никелевое покрытие быстро изнашивается, особенно при работе на газу, сокращая ресурс до 15-30 тыс. км. Для ГАЗели с двигателями ЗМЗ или УМЗ это бюджетный вариант, требующий частой замены.
Платиновые электроды имеют тонкое напыление платины на кончике. Платина устойчива к эрозии и высоким температурам (до 1700°C), что стабилизирует искрообразование. Ресурс достигает 50-60 тыс. км, но теплопроводность ниже медных. Для газовых двигателей ГАЗели это оптимальный выбор по соотношению цена/долговечность, особенно при эксплуатации в тяжелых режимах.
Ключевые характеристики материалов
| Параметр | Медь | Иридий | Платина |
|---|---|---|---|
| Теплопроводность | ★★★★★ | ★★★☆☆ | ★★☆☆☆ |
| Температура плавления | 1084°C | 2450°C | 1768°C |
| Износостойкость | ★☆☆☆☆ | ★★★★★ | ★★★★☆ |
| Ресурс (тыс. км) | 15-30 | 80-100 | 50-60 |
| Цена | Низкая | Очень высокая | Средняя |
Иридиевые свечи оснащены электродами минимального диаметра (до 0.4 мм) из иридиевого сплава. Иридий обладает высочайшей температурой плавления и эрозионной стойкостью. Требуют меньшего напряжения для искры, улучшают запуск и топливную экономичность. Ресурс превышает 80 тыс. км, но стоимость в 3-5 раз выше платиновых. Для коммерческого использования ГАЗели оправданы при больших пробегах.
Критерии выбора для ГАЗели:
- Медь: подходит для старых карбюраторных модификаций при ограниченном бюджете
- Платина: рекомендована для инжекторных и газовых двигателей (пропан, метан)
- Иридий: целесообразен для новых двигателей Евро-4/5 при интенсивной эксплуатации
Требования к калильному числу для двигателей ГАЗели
Калильное число (КЧ) свечи зажигания – ключевой параметр, определяющий ее способность отводить тепло от изолятора центрального электрода в корпус свечи и далее в головку блока цилиндров двигателя. Для двигателей ГАЗель выбор правильного калильного числа критически важен для обеспечения стабильной работы, предотвращения детонации, калильного зажигания и преждевременного износа.
Основное требование – использование свечей с калильным числом, строго рекомендованным заводом-изготовителем двигателя (ЗМЗ или УМЗ). Это значение подобрано инженерами исходя из тепловой нагруженности конкретной конструкции мотора, степени сжатия, системы охлаждения и типичных режимов эксплуатации автомобиля. Отклонение от рекомендованного КЧ ведет к серьезным проблемам.
Специфика для разных двигателей ГАЗели
Двигатели ЗМЗ-402 (Карбюраторные, 2.4 л):
- Рекомендуемое калильное число: 17.
- Типичные свечи: А17ДВРМ, А17ДВРМ10, их импортные аналоги с КЧ=175-200 (по стандарту NGK/Bosch).
- Особенности: Двигатель имеет относительно высокую тепловую нагруженность. Свечи с КЧ=17 ("горячие") обеспечивают достаточный самоочищающий нагрев юбки изолятора на малых нагрузках и холостом ходу, предотвращая образование нагара. Использование более "холодных" свечей (КЧ=20, 23) приведет к быстрому замасливанию и пропускам зажигания на низких оборотах.
Двигатели УМЗ-4216, УМЗ-4213 (Инжекторные, 2.9 л):
- Рекомендуемое калильное число: 20.
- Типичные свечи: А20ДВРМ, FR7DCU (Bosch), BPR6ES (NGK - внимание: цифра 6 в NGK соответствует более "горячей" свече относительно 7, BPR6ES по теплоотводу близка к А20ДВРМ).
- Особенности: Более современные двигатели с инжекторным впрыском и несколько иной конструкцией камеры сгорания. Требуют более "холодных" свеч (КЧ=20) по сравнению с ЗМЗ-402. Это связано с более высокими рабочими температурами и нагрузками. Установка слишком "горячих" свеч (КЧ=17) на УМЗ чревата возникновением калильного зажигания (самовоспламенение смеси от перегретых элементов свечи, а не от искры), детонации и даже прогаром поршней или клапанов.
Критические последствия неправильного выбора КЧ:
- Слишком "горячая" свеча (низкое КЧ): Перегрев изолятора и электродов. Риск калильного зажигания, детонации, оплавления электродов, прогара поршней. Особенно опасно для двигателей УМЗ.
- Слишком "холодная" свеча (высокое КЧ): Недостаточный нагрев юбки изолятора. Образование нагара, пропуски искрообразования, неустойчивая работа на холостом ходу, затрудненный пуск. Характерно для ЗМЗ-402 при установке свеч с КЧ=20/23.
Обязательные рекомендации:
- Всегда сверяйтесь с руководством по эксплуатации вашего конкретного автомобиля ГАЗель или двигателя.
- Обращайте внимание на полную маркировку свечи (длина резьбы, размер шестигранника, материал электродов, зазор). Калильное число – лишь один из параметров.
- Приобретайте свечи проверенных производителей (Bosch, NGK, Denso, Beru, отечественные BRISK или ЗАЗ) у официальных дилеров.
- Периодически визуально контролируйте состояние свечей – цвет изолятора и электродов является хорошим индикатором правильности теплового режима.
| Двигатель | Тип впрыска | Рекомендуемое КЧ | Примеры OEM свечей | Риск неправильного КЧ |
|---|---|---|---|---|
| ЗМЗ-402 | Карбюратор | 17 | А17ДВРМ, А17ДВРМ10 | Нагар (если холоднее), Перегрев (если горячее - реже) |
| УМЗ-4216/4213 | Инжектор | 20 | А20ДВРМ, FR7DCU, BPR6ES | Калильное зажигание, Детонация (если горячее) |
Рекомендованные производители (NGK, Bosch, Denso и аналоги)
Выбор свечей зажигания для двигателей ГАЗель (ЗМЗ-402, ЗМЗ-405, ЗМЗ-406, Chrysler DOHC, УМЗ-4216 и др.) должен основываться на строгом соответствии техническим требованиям производителя двигателя, в первую очередь – калильному числу. Использование свечей с неподходящим калильным числом чревато серьезными проблемами: калильным зажиганием (при слишком "горячей" свече) или повышенным нагарообразованием и пропусками зажигания (при слишком "холодной").
Среди огромного количества брендов на рынке зарекомендовали себя как надежные поставщики качественных свечей, соответствующих требованиям двигателей ГАЗели, несколько ведущих мировых производителей. Также существуют достойные аналоги и отечественные варианты.
Проверенные бренды и их аналоги
Для двигателей ГАЗель наиболее часто рекомендуются и используются свечи следующих производителей:
- NGK (Япония): Лидер рынка, известен высочайшим качеством материалов и стабильностью характеристик. Для ЗМЗ-402/406 часто применяются модели типа BPR6ES (стандартные) или BPR6EIX (иридиевые, долгий ресурс). Отличаются стабильным искрообразованием и хорошим ресурсом.

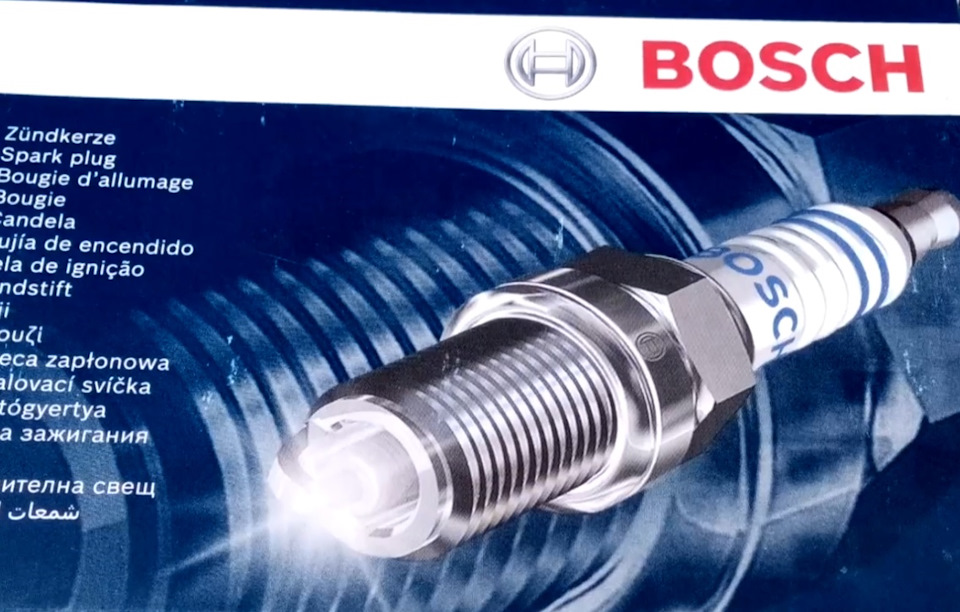

- Bosch (Германия): Широко представленный бренд с хорошим соотношением цена/качество. Популярны модели FR7DC+ (медный сердечник) или FR7DPP33 (платиновые электроды) для многих двигателей ГАЗели. Легко найти в продаже.
- Denso (Япония): Конкурент NGK, также предлагает свечи отличного качества. Для ГАЗелей подходят, например, W20EPR-U (стандартные) или иридиевые IW20. Хорошая устойчивость к нагару.
- Beru (Германия, часто входит в группу NGK): Качественный европейский бренд. Модели типа 14R-7DU или 14FR-7DU являются прямыми аналогами для многих рекомендуемых свечей.
- Отечественные производители (АЗЧ, Автоприбор, ЗАЗС, Finwhale): Предлагают свечи по более доступным ценам. Популярные модели: А17ДВРМ, АУ17ДВРМ (для ЗМЗ-402/405/406). Качество может варьироваться в зависимости от партии и производителя, но оригинальные свечи от АЗЧ (Чебоксары) или Автоприбора (Владимир) обычно надежны. Finwhale часто предлагает бюджетные аналоги европейских брендов.
Критически важно: Всегда сверяйтесь с руководством по эксплуатации вашего *конкретного* двигателя ГАЗели для определения точного типа рекомендованных свечей (калильное число, размер, тепловая характеристика). Указанные выше модели являются распространенными, но могут отличаться для разных годов выпуска и модификаций двигателя.
| Производитель | Типичные модели для ГАЗель (примеры) | Особенности | Ориентировочный ресурс (тыс. км) |
|---|---|---|---|
| NGK | BPR6ES, BPR6EIX, BP6E | Высокое качество, стабильность, иридиевые - долгий ресурс | 15-30 (стандарт), 60-100+ (иридий) |
| Bosch | FR7DC+, FR7DPP33, WR7DP | Хорошее соотношение цена/качество, доступность | 15-30 (стандарт), 50-80 (платина) |
| Denso | W20EPR-U, PK20PR-P8, IW20 | Качество на уровне NGK, устойчивость к нагару | 15-30 (стандарт), 60-100+ (иридий) |
| Beru | 14R-7DU, 14F-7DUR, 14FR-7DU | Надежные европейские аналоги | 15-30 (стандарт) |
| Отечественные (АЗЧ, Автоприбор) | А17ДВРМ, АУ17ДВРМ, А17ДВР | Бюджетный вариант, проверенная надежность (оригинал) | 15-25 |
Предупреждение: Будьте крайне осторожны с подделками, особенно популярных брендов (NGK, Bosch, Denso). Покупайте свечи только у официальных дилеров или в проверенных магазинах. Подделки имеют значительно меньший ресурс и могут нанести вред двигателю.
Как расшифровать маркировку свечей для ГАЗели
Маркировка свечей зажигания содержит ключевые параметры, определяющие совместимость с двигателем. Отечественные производители (BRISK, Автоэлектроника) используют единую систему обозначений. Понимание символов позволяет точно подобрать аналог и избежать ошибок при замене.
Рассмотрим расшифровку на примере популярной для ГАЗелей свечи А17ДВРМ. Каждый символ в маркировке кодирует конкретную характеристику: размеры, тепловые свойства, материалы и дополнительные особенности конструкции.
Расшифровка маркировки А17ДВРМ
| Позиция | Символ | Значение |
|---|---|---|
| 1 | А | Резьба М14×1.25, шестигранник под ключ 16 мм |
| 2-3 | 17 | Калильное число (средний тепловой режим) |
| 4 | Д | Длина резьбы 19 мм, плоская посадочная поверхность |
| 5 | В | Выступающий тепловой конус изолятора |
| 6 | Р | Встроенный резистор для подавления радиопомех |
| 7 | М | Биметаллический центральный электрод (медный сердечник) |
Важные нюансы для ГАЗелей:
- Калильное число: Для двигателей ЗМЗ-405/406/409 и УМЗ-4216 чаще применяют 14, 17 (А14ДВРМ, А17ДВРМ). Число 20 (А20ДВРМ) подходит для форсированных модификаций или интенсивной эксплуатации.
- Буква «Р» (резистор) обязательна для защиты электроники инжекторных двигателей.
- Буква «М» улучшает теплоотвод от электрода, повышая ресурс.
При выборе альтернатив (NGK, Bosch) используйте официальные таблицы соответствия. Для карбюраторных ГАЗелей допустимы свечи без «Р», но для инжектора резистор критичен. Всегда сверяйтесь с рекомендациями производителя двигателя.
Подбор инструментов для замены свечей зажигания
Для самостоятельной замены свечей на двигателях ГАЗель (ЗМЗ-402, 405, 409) потребуется минимальный, но специализированный набор инструментов. Основное внимание уделяется доступу к свечным колодцам и безопасному демонтажу/установке компонентов. Отсутствие подходящего ключа или шестигранника сделает процедуру крайне затруднительной или повредит детали.
Ключевым инструментом является свечная головка, так как стандартные свечи имеют шестигранник под размер 16 мм. Параллельно необходим шестигранный ключ для демонтажа пластиковой крышки двигателя, защищающей свечи от загрязнений. Дополнительные приспособления повысят удобство и точность работ.
Обязательный набор инструментов
- Свечной ключ (головка 16 мм):
- С магнитным или резиновым держателем (фиксирует свечу при извлечении)
- С тонкими стенками – для прохода в глубокие колодцы ЗМЗ-409
- С удлинителем 150-200 мм (обеспечивает усилие без перекоса)
- Шестигранник (имбусовый ключ):
- Размер 5 мм – для откручивания винтов крепления декоративной крышки ГБЦ
- Предпочтительно Т-образный или с трещоткой – упрощает работу в стесненных условиях
Рекомендуемые дополнения
| Инструмент | Назначение |
|---|---|
| Диэлектрическая смазка | Обработка керамики свечи перед установкой (предотвращает прикипание) |
| Трещоточная рукоятка | Ускоряет выкручивание/закручивание при ограниченном угле поворота ключа |
| Пластиковый пинцет | Извлечение упавших заглушек проводов из колодцев |
| Щуп для зазора | Проверка/корректировка зазора (если свечи не с заводской калибровкой) |
Безопасное отсоединение высоковольтных проводов
Перед началом работ с высоковольтными проводами ГАЗели убедитесь в полном отключении зажигания и извлечении ключа из замка. Наденьте диэлектрические перчатки или используйте сухую ветошь для защиты от случайного разряда – напряжение в системе достигает 40 000 В.
Обязательно запомните или сфотографируйте порядок подключения проводов к крышке трамблера и свечам. Перепутывание проводов при обратной установке приведет к сбоям в работе цилиндров и невозможности запуска двигателя.
Правильная последовательность действий
Отсоединяйте провода строго по одному, чтобы избежать ошибок при сборке. Запрещено:
- Дергать за сам провод – тяните только за защитный колпачок
- Применять металлический инструмент без изоляции
- Работать при повышенной влажности или с мокрыми руками
Проворачивайте колпачок из стороны в сторону на 10-15°, одновременно аккуратно вытягивая его вверх. При сопротивлении обработайте соединение WD-40 и повторите попытку через 5 минут.
| Типичная ошибка | Последствие |
|---|---|
| Отсоединение пучка проводов сразу | Перепутывание подключения, сбой зажигания |
| Применение плоскогубцев | Повреждение изоляции, пробой на массу |
После снятия каждого провода сразу осматривайте:
- Упругость контактной пружинки в колпачке
- Отсутствие трещин на изоляции
- Чистоту токоведущих контактов
При выявлении повреждений замените провод целиком – частичный ремонт изолентой недопустим.
Правила демонтажа старых свечей (последовательность цилиндров)
Демонтаж свечей зажигания на двигателях ГАЗель (ЗМЗ-406, 405, 409) производите исключительно на холодном двигателе. Это предотвратит повреждение резьбы в головке блока и деформацию электродов.
Соблюдайте последовательность цилиндров для систематизации работы и предотвращения путаницы с высоковольтными проводами. Всегда снимайте свечи по одной, немедленно устанавливая новую или закрывая отверстие чистой ветошью.
Порядок выполнения работ
- Подготовка: отключите массу аккумулятора и очистите зону вокруг свечей от грязи сжатым воздухом.
- Демонтаж в последовательности цилиндров:
- Цилиндр 1 (ближе к шкиву коленвала)
- Цилиндр 2
- Цилиндр 3
- Цилиндр 4 (ближе к маховику)
- Техника извлечения:
- Снимите высоковольтный провод, удерживая только за колпачок
- Используйте свечной ключ с резиновым уплотнителем
- Выкручивайте свечу строго вертикально без перекоса
| Цилиндр | Расположение | Особенности доступа |
|---|---|---|
| 1 | Возле ремня ГРМ | Свободный доступ |
| 2 | Центр слева | Частично закрыт шлангами |
| 3 | Центр справа | Рядом с модулем зажигания |
| 4 | У коробки передач | Требуется снятие воздуховода |
Очистка свечных колодцев от загрязнений
Перед извлечением свечей зажигания на двигателях ГАЗели (ЗМЗ-402, 405, 406) обязательно очистите колодцы от грязи и влаги. Игнорирование этого этапа приводит к попаданию мусора в цилиндры при откручивании, что вызывает задиры зеркала цилиндров и повреждение резьбы.
Используйте щетку с длинным ворсом и сжатый воздух для первичной очистки пространства вокруг свечей. Для удаления стойких отложений из колодцев применяйте специализированный очиститель карбюратора или тормозов, распыляя его через тонкую трубку на 10-15 минут перед продувкой.
Порядок безопасной очистки
- Отсоедините высоковольтные провода от свечей
- Обработайте колодцы аэрозольным очистителем
- Продуйте полости компрессором (2-3 атм) или баллончиком сжатого воздуха
- Повторяйте процедуру до полного удаления отложений
- Убедитесь в отсутствии жидкости в колодцах перед демонтажем свечей
Критические ошибки:
- Продувка без предварительной обработки химией - раздует крупные частицы в двигатель
- Использование металлических скребков или спиц - высокий риск повреждения изоляторов
- Применение воды или бензина - неэффективно и пожароопасно
| Очиститель карбюратора | ABRO, Mannol, Liqui Moly |
| Щетка для свечных колодцев | Медная с нейлоновым ворсом |
| Продувочный пистолет | С удлиненной пластиковой насадкой |
После очистки проверяйте целостность резиновых уплотнителей колодцев - трещины приводят к попаданию влаги и окислению контактов. При установке новых свечей наносите на резьбу графитовую смазку для последующего легкого демонтажа.
Контроль состояния резьбы в головке блока цилиндров
Проверка резьбовых отверстий под свечи в головке блока цилиндров (ГБЦ) – критический этап при замене свечей. Повреждённая резьба (сорванные витки, задиры, деформация) приводит к нарушению герметичности камеры сгорания, падению компрессии и попаданию газов в подкапотное пространство. Игнорирование этого шага чревато вылетом свечи под давлением, что потребует сложного и дорогостоящего ремонта ГБЦ.
Для контроля используется визуальный осмотр и инструментальная проверка. Тщательно очистите отверстия от нагара и грячи сжатым воздухом или мягкой щёткой. Используйте калиброванный резьбовой калибр (метчик) того же размера и шага, что и свеча (обычно M14x1.25 для ГАЗели). Он должен вкручиваться от руки, без перекосов и чрезмерного усилия, на всю глубину отверстия, обеспечивая плавный ход без заеданий.
Методы восстановления резьбы при обнаружении дефектов
При незначительных повреждениях (заусенцы, мелкие задиры) часто помогает прогонка резьбы специальным метчиком-восстановителем. Используйте метчик с направляющей и обильно смазывайте его резьборезной смазкой. Работу выполняйте строго перпендикулярно плоскости ГБЦ, делая 1-2 оборота вперёд и пол-оборота назад для удаления стружки.
В случае серьёзных повреждений применяются:
- Ремонтные вставки (футорки): Наиболее надёжный метод. Просверлите повреждённое отверстие, нарежьте новую резьбу увеличенного размера и вверните стальную или медную вставку с внутренней резьбой под оригинальную свечу. Вставка фиксируется стопорным элементом или клеем.
- Экспресс-ремонтные спирали: Проволочные спирали (типа Helicoil), вкручиваемые в предварительно подготовленное отверстие с нарезанной резьбой. Требуют точного соблюдения технологии установки.
После любого ремонта резьбы обязательно:
- Тщательно очистите отверстие от металлической стружки и смазки сжатым воздухом и промывкой.
- Проконтролируйте усилие затяжки новой свечи динамометрическим ключом (рекомендуемое значение для ГАЗели – 25-35 Н·м).
- Проверьте компрессию в отремонтированном цилиндре после запуска двигателя.
Проверка зазора электродов перед установкой
Точный зазор между центральным и боковым электродами критичен для стабильного искрообразования и эффективной работы двигателя ГАЗели. Несоответствие норме (обычно 0,7–0,85 мм для современных инжекторных моделей) приводит к пропускам воспламенения, повышенному расходу топлива или повреждению катушки зажигания. Заводская калибровка не гарантирует соответствия после транспортировки или при замене старых свечей.
Измерение выполняется плоским щуповым калибром (проволочный круглый не подходит из-за естественного износа бокового электрода). Свечу устанавливают вертикально, электродами вверх, после чего аккуратно вводят щуп требуемой толщины в зазор. Точное значение для конкретного двигателя уточняйте в руководстве по эксплуатации (например, ЗМЗ-405, ЗМЗ-406).
Порядок регулировки зазора
- Определите требуемое значение зазора по мануалу (например, 0.8 мм).
- Вставьте щуп между электродами. Правильное прохождение – с легким сопротивлением.
- При несовпадении:
- Уменьшение зазора: Аккуратно подогните боковой электрод к центральному, надавливая на его основание неметаллическим предметом.
- Увеличение зазора: Подденьте боковой электрод отверткой с тонким жалом и осторожно отогните от центрального.
- Повторно проверьте калибром после каждой корректировки. Избегайте касания центрального электрода или керамического изолятора!
| Тип двигателя (пример) | Рекомендуемый зазор (мм) |
|---|---|
| ЗМЗ-405 (инжектор) | 0.75–0.85 |
| ЗМЗ-406 (инжектор) | 0.70–0.80 |
| УМЗ-4216 (карбюратор) | 0.7–0.8 |
Важно: Замеряйте зазор только на новых или тщательно очищенных свечах. Нагар искажает результаты. Не применяйте силу при регулировке – хрупкий центральный электрод или изолятор могут треснуть. После коррекции убедитесь в параллельности плоскостей электродов.
Корректировка зазора щупом и регулировочным инструментом
Проверка и корректировка зазора обязательны перед установкой новых свечей или после длительной эксплуатации. Неправильный зазор нарушает процесс искрообразования, приводя к перебоям в работе двигателя, снижению мощности, повышенному расходу топлива и детонации.
Для работы потребуется набор плоских щупов (лезвий) с точной калибровкой толщины или специализированный круглый щуп-проволока, а также регулировочный инструмент – плоскогубцы с изогнутыми губками для подгибания бокового электрода или специальная "вилка" для свечей.
Порядок регулировки зазора
Действия выполняйте последовательно для каждой свечи:
- Очистка: Тщательно удалите нагар и загрязнения с электродов металлической щеткой.
- Проверка: Подберите щуп, соответствующий требуемому зазору (0.7-0.85 мм для большинства двигателей ГАЗель). Вставьте его между центральным и боковым электродами. Щуп должен проходить с ощутимым сопротивлением, но без заклинивания.
- Корректировка:
- Если щуп проходит свободно – зазор слишком велик. Аккуратно подогните боковой электрод к центральному, надавливая регулировочным инструментом у его основания.
- Если щуп не проходит или входит с чрезмерным усилием – зазор слишком мал. Осторожно отогните боковой электрод от центрального, подцепив его инструментом.
- Повторная проверка: После каждого подгибания снова проверяйте зазор щупом. Добивайтесь точного значения. Избегайте многократных сгибаний в противоположные стороны – это ослабляет металл электрода.
- Контроль параллельности: Убедитесь, что торец бокового электрода расположен строго параллельно центральному по всей площади контакта. Перекос снижает надежность искры.
Важные предупреждения:
- Никогда не давите на центральный электрод или изолятор – это приведет к повреждению свечи.
- Используйте только исправные, чистые щупы. Загнутые или загрязненные щупы дают неточный результат.
- Для свечей с иридиевыми или платиновыми напайками на электродах регулировка зазора подгибанием не рекомендуется производителем из-за риска повреждения напыления. Требуемое значение устанавливается на заводе.
После корректировки зазора на всех свечах можно приступать к их установке в двигатель с соблюдением момента затяжки.
Оптимальный тепловой зазор для разных моделей ГАЗели
Тепловой зазор в свечах зажигания критически влияет на эффективность работы двигателя ГАЗели. Неправильно выставленный зазор приводит к снижению мощности, повышенному расходу топлива и преждевременному износу элементов системы зажигания. Рекомендуемые значения различаются в зависимости от типа двигателя и системы воспламенения.
Производители указывают точные параметры для каждой модификации, но существуют общие стандарты. При самостоятельной проверке или замене свечей используйте плоский щуп – его точность выше круглого. Зазор корректируется аккуратным подгибанием или отгибанием бокового электрода.
Рекомендуемые параметры для популярных двигателей
| Модель двигателя | Тип системы зажигания | Оптимальный зазор (мм) |
|---|---|---|
| ЗМЗ-402 (карбюратор) | Контактная | 0,7–0,8 |
| ЗМЗ-405 (инжектор) | Электронная (ECU) | 1,0–1,1 |
| УМЗ-4216 (газ/бензин) | Микропроцессорная | 0,8–0,9 (бензин) 0,6–0,7 (газ) |
Важные нюансы регулировки:
- Новые свечи: всегда проверяйте зазор – заводские настройки могут не соответствовать требованиям вашего двигателя.
- Изношенные электроды: при эрозии центрального или бокового электрода свеча подлежит замене, регулировка неэффективна.
- Газобаллонное оборудование (ГБО): требует уменьшения зазора на 0,1–0,2 мм относительно бензиновых значений для стабильного искрообразования.
Обработка резьбы термостойкой смазкой
Нанесение термостойкой смазки на резьбовую часть свечи перед установкой – критически важный этап для двигателей ГАЗели. Состав предотвращает прикипание металла к алюминиевой головке блока цилиндров под воздействием экстремальных температур (до 1000°C в камере сгорания) и вибраций. Без обработки велик риск обрыва резьбы или деформации посадочного места при последующем демонтаже, требующего дорогостоящего ремонта.
Используйте исключительно специализированные смазки с температурным порогом от +1100°C, например, медные (Liqui Moly Kupfer-Paste) или керамические (Loctite 8060/8150). Наносите тонкий равномерный слой только на резьбу свечи, избегая попадания на электроды и тепловой конус – излишки смазки в камере сгорания провоцируют нагар и калильное зажигание.
Порядок обработки и монтажа
- Очистка резьбы: удалите следы коррозии и старой смазки металлической щеткой.
- Обезжиривание: протрите резьбу ветошью с ацетоном или бензином «калоша».
- Нанесение: выдавите 2–3 мм смазки из тюбика, распределите по всей длине резьбы пальцем или кистью.
- Установка: вкручивайте свечу вручную до упора, избегая перекосов. Затяжку производите динамометрическим ключом с усилием 25–30 Н∙м (для свечей под ключ 16 мм) или 35–40 Н∙м (для ключа 21 мм).
| Ошибка | Последствие |
| Использование графитовой смазки | Обугливание при нагреве, закоксовывание резьбы |
| Попадание смазки на электроды | Нарушение искрообразования, пропуски зажигания |
| Превышение момента затяжки | Срыв резьбы в ГБЦ, деформация корпуса свечи |
Методика ручной установки свечей без перекоса
Исключение перекоса свечи при установке критически важно для предотвращения повреждения резьбы в головке блока цилиндров двигателя ГАЗели. Перекос даже на несколько градусов при закручивании создает локальную нагрузку, ведущую к срыву резьбы или образованию задиров, что потребует дорогостоящего ремонта.
Ключевым принципом является обеспечение строго соосного положения свечи относительно посадочного отверстия до начала закручивания. Это достигается только ручной установкой без применения инструментов на начальном этапе, так как руки позволяют точнее ощутить позиционирование и приложить минимальное усилие.
Пошаговый алгоритм действий
- Очистка колодца: Продуйте посадочное отверстие сжатым воздухом для удаления пыли и абразивных частиц. Убедитесь в отсутствии старых уплотнительных колец или мусора.
- Предварительная навивка:
- Вставьте свечу в колодец строго вертикально, удерживая корпус пальцами за шестигранник.
- Медленно вращайте свечу против часовой стрелки до ощущения легкого "щелчка" (совпадение первой нитки резьбы).
- Контроль соосности:
- Плавно вращайте свечу по часовой стрелке исключительно пальцами, без ключа.
- Правильное вхождение: резьба должна заходить равномерно, без малейшего усилия или перекоса. Если чувствуется сопротивление – немедленно остановитесь и перепозиционируйте свечу.
- Фиксация:
- После уверенного прохождения 3-4 витков резьбы руками (свеча должна сидеть плотно, но вращаться свободно), используйте свечной ключ.
- Докрутите свечу с моментом затяжки 15-20 Н·м (для большинства свечей ГАЗели), избегая рывков. Перетяжка разрушит керамический изолятор.
| Ошибка | Последствие |
| Начало закручивания ключом | Риск незаметного перекоса и срыва резьбы |
| Игнорирование сопротивления | Деформация резьбы ГБЦ, необходимость нарезки ремонтной вставки |
| Применение удлинителя ("трещотки") на этапе ручной навивки | Потеря тактильного контроля, гарантированный перекос |
Момент затяжки при использовании динамометрического ключа
Критически важно соблюдать рекомендованный момент затяжки свечей зажигания при монтаже на двигателях ГАЗели. Недостаточное усилие приводит к нарушению теплоотвода через резьбовое соединение и прокладку, вызывая перегрев электродов и калильное зажигание. Одновременно слабая фиксация провоцирует прорыв раскалённых газов, прогар резьбы ГБЦ и разрушение керамического изолятора.
Чрезмерная затяжка деформирует корпус свечи, сминает уплотнительное кольцо (для плоских седел) или конус герметизации, повреждает резьбу в головке блока цилиндров. Последствия – заклинивание свечи, необходимость дорогостоящего ремонта ГБЦ с восстановлением резьбовых отверстий. Для моделей ГАЗель Бизнес с двигателями УМЗ-4216/Evotech 2.7L стандартный момент составляет 28-32 Н·м, для Chrysler DOHC 2.4L – 25-30 Н·м.
Порядок действий с динамометрическим ключом
- Подготовка резьбы: очистите колодцы ГБЦ от грязи сжатым воздухом. Нанесите на резьбу свечи антифрикционный состав (графитную смазку или медную пасту), избегая попадания на электроды.
- Предварительная затяжка: вверните свечу вручную до упора, используя свечной ключ с резиновым держателем. Это исключает перекос и срыв резьбы.
- Калибровка ключа: установите на динамометрическом ключе требуемое значение момента (например, 30 Н·м). Фиксирующую втулку проверните до щелчка трещотки без нагрузки.
- Финишная затяжка: плавно вращайте ключ до срабатывания механизма ограничения момента. Не прикладывайте дополнительных усилий после щелчка.
Важно:
- Используйте только исправный, поверенный динамометрический ключ с диапазоном 10-60 Н·м.
- Заменяйте уплотнительные шайбы на свечах с конусным уплотнением при каждом монтаже.
- Для свечей с мягкой многослойной прокладкой (типа NGK BPR6ES) момент уменьшают на 10% относительно номинала.
Восстановление соединения высоковольтных проводов
Нарушение контакта в высоковольтных проводах ГАЗели приводит к пропускам зажигания, троению двигателя и повышенному расходу топлива. Основные причины – окисление клемм, трещины в изоляции, облом токоведущей жилы или ослабление фиксации в гнёздах катушки/распределителя.
Перед работами обязательно снимите минусовую клемму с АКБ для исключения случайного разряда. Убедитесь в отсутствии влаги в моторном отсеке – высокое напряжение опасно для жизни.
Алгоритм восстановления соединений
- Последовательно вытягивайте провода из свечных колодцев и трамблёра, фиксируя их исходное положение (маркируйте изолентой или фотографируйте).
- Очистите металлические контакты наконечников и в гнёздах:
- Мелкой наждачкой (Р400-Р600) удалите окислы
- Обезжирьте спиртом или очистителем карбюратора
- Проверьте целостность:
- Наденьте новые силиконовые защитные колпачки при растрескивании резиновых уплотнителей
- Замените провод при повреждении токоведущей жилы (сопротивление 3.5-10 кОм/метр)
- При обрыве внутри наконечника:
- Обрежьте повреждённый участок кусачками
- Снимите изоляцию на 8-10 мм, скрутите жилу
- Наденьте и обожмите новый латунный наконечник
- Установите провода в обратном порядке, добиваясь чёткой фиксации:
- Должен быть слышен щелчок в свечном колодце
- Проверьте отсутствие перегибов возле коллектора
После запуска двигателя проведите тест-драйв на малых оборотах и под нагрузкой. Отсутствие рывков и стабильные холостые обороты подтвердят успешное восстановление контактов.
Пуск двигателя после замены: проверка на стабильность холостого хода
Сразу после успешного запуска двигателя внимательно наблюдайте за его работой на холостых оборотах. Не пытайтесь сразу газовать или трогаться. Цель – оценить, как мотор работает без нагрузки в первые минуты после замены свечей зажигания.
Дайте двигателю прогреться до рабочей температуры (обычно это 80-90°C, стрелка на указателе температуры охлаждающей жидкости займет положение в середине шкалы). Прогрев важен, так как характеристики работы холодного и прогретого двигателя сильно различаются. Обратите внимание на первые признаки: ровность звука выхлопа, отсутствие подергиваний или вибраций на кузове.
Ключевые параметры стабильности холостого хода
Оцените следующие аспекты работы прогретого двигателя на холостом ходу:
| Параметр | Норма для ГАЗели (ЗМЗ-405, 409 и др.) | Признак проблемы |
|---|---|---|
| Частота вращения (обороты) | 800 ± 50 об/мин (уточните в РЭ для вашей модели!) | Слишком высокие (>900) или низкие (<700) обороты, "плавающие" обороты |
| Ровность звука | Монотонный, равномерный гул | Пропуски зажигания ("троение"), хлопки в выхлопе или впуске, неравномерный рокот |
| Вибрации | Минимальные, едва ощутимые | Сильные вибрации на кузове, руле, рычаге КПП |
| Устойчивость | Обороты держатся стабильно | Обороты самопроизвольно повышаются/понижаются (плавают) |
Если наблюдается любое отклонение от нормы (плавание оборотов, троение, повышенная вибрация), это прямо указывает на потенциальную проблему, связанную с заменой свечей или их состоянием. Возможные причины:
- Неправильно выставленный зазор на новых свечах.
- Повреждение изолятора свечи или электрода при установке.
- Ненадежный контакт высоковольтных проводов со свечой или катушкой зажигания.
- Повреждение высоковольтного провода при манипуляциях.
- Попадание мусора в свечной колодец.
- Подсос воздуха через негерметичность в свечном колодце (если использовались неподходящие уплотнительные шайбы или свечи).
При обнаружении нестабильности холостого хода обязательно заглушите двигатель и проведите повторную диагностику. Проверьте затяжку свечей (момент затяжки!), надежность соединения высоковольтных проводов, осмотрите провода на предмет повреждений. Если проблема не устранена – потребуется более детальная проверка состояния свечей, системы зажигания и, возможно, регулировка холостого хода.
Диагностика пропусков зажигания мультиметром
Пропуски зажигания на двигателях ГАЗели проявляются как тряска на холостом ходу, потеря мощности или рост расхода топлива. Мультиметр помогает локализовать проблему в системе зажигания без спецоборудования, проверяя целостность компонентов и сопротивление цепи.
Перед диагностикой убедитесь в исправности топливной системы и отсутствии ошибок по датчикам (например, ДПКВ). Проверку начинайте на холодном двигателе с визуального осмотра высоковольтных проводов и колпачков на предмет трещин или пробоев.
Порядок проверки компонентов
1. Измерение сопротивления свечных проводов:
- Установите мультиметр в режим измерения сопротивления (Ω)
- Отсоедините провод от свечи и катушки
- Подключите щупы к металлическим наконечникам провода с двух сторон
- Норма для ГАЗели: 3.5–10 кОм. Отклонение более 15% требует замены
2. Проверка катушки зажигания:
- Измерьте сопротивление первичной обмотки: подключите щупы к центральному контакту катушки и клемме "Б+" (стандарт: 0.5–2.0 Ом)
- Проверьте вторичную обмотку: подключите один щуп к центральному выходу высокого напряжения, второй – к клемме "Б+" (норма: 6–15 кОм)
- Разница показаний между цилиндрами >10% указывает на неисправность
3. Диагностика свечей (косвенная):
| Параметр | Методика | Норма |
|---|---|---|
| Сопротивление резистора | Щупы на центральном электроде и контактной гайке | 4–10 кОм |
| Утечка на массу | Один щуп на резьбовую часть, второй на центральный электрод | ∞ (обрыв) |
Важные нюансы: При замерах удерживайте щупы только за изолированные ручки. "Плавающие" показания мультиметра указывают на внутренний обрыв. Проверяйте контакты разъёма катушки на предмет окисления. Если все параметры в норме, причина пропусков может быть в модуле зажигания или ЭБУ.
Анализ цвета нагара на электродах
Цвет нагара на электродах свечей зажигания после пробной поездки служит индикатором состояния двигателя и правильности работы топливной системы. Визуальная диагностика позволяет выявить отклонения в составе топливно-воздушной смеси, качестве искрообразования или наличии посторонних веществ в камере сгорания.
Проверка осуществляется на прогретом двигателе после 10-15 км пробега на средних оборотах. Свечи выкручивают для осмотра центрального и бокового электродов, обращая внимание на равномерность отложений и их оттенок. Ключевые варианты нагара:
| Цвет нагара | Диагностика | Действия |
|---|---|---|
| Светло-коричневый/серый | Нормальная работа | Регулировка не требуется |
| Черный бархатистый | Переобогащение смеси |
|
| Белый/светло-желтый | Перегрев электродов |
|
| Красный/кирпичный | Присадки в топливе | Сменить АЗС, промыть бак |
| Маслянистый налет | Попадание масла в цилиндр |
|
Важно: Нагар должен распределяться равномерно по всем свечам. Локальные отложения на отдельных электродах указывают на проблемы конкретного цилиндра (компрессия, форсунка). Металлические вкрапления сигнализируют о разрушении деталей ЦПГ.
После корректировки выявленных проблем обязательна повторная проверка с установкой чистых свечей и контрольной поездкой. Температурный режим двигателя при диагностике должен соответствовать рабочим 90-95°C.
Переборка при обнаружении подсоса воздуха
Обнаружение подсоса постороннего воздуха требует немедленной переборки впускного тракта. Неучтённый кислород нарушает топливно-воздушную смесь, вызывая плавающие обороты, провалы при разгоне и увеличение расхода топлива. Особенно критично это для моторов ГАЗель с распределённым впрыском, где ЭБУ не корректирует подачу топлива при нарушении герметичности.
Поиск источника ведётся последовательно: от коллектора к дроссельному узлу и вакуумным магистралям. Используйте методы опрыскивания легковоспламеняющимися составами (с осторожностью!) или дымогенератор. Частые проблемные зоны: прокладки впускного коллектора, уплотнения форсунок, вакуумные шланги и регулятор холостого хода.
Порядок устранения подсоса
- Демонтаж компонентов:
- Снять воздушный фильтр и патрубки до дросселя
- Отсоединить топливную рампу с форсунками
- Освободить крепления впускного коллектора
- Диагностика элементов:
- Проверить плоскостность коллектора линейкой
- Осмотреть резиновые уплотнения форсунок на трещины
- Проконтролировать целостность вакуумных трубок
- Замена расходников:
Компонент Требования для ГАЗель Прокладка коллектора Термостойкая, оригинал или аналог Corteco Уплотнители форсунок Комплект из 4 шт., материал FKM Прокладка РХХ Медное или паронитовое кольцо - Сборка с соблюдением моментов затяжки:
- Впускной коллектор: 22-25 Н∙м в шахматном порядке
- Гайки топливной рампы: 8-10 Н∙м
- Дроссельный узел: 15-18 Н∙м
После сборки обязательна проверка: запуск двигателя, контроль параметров работы ДПДЗ и РХХ сканером, проверка герметичности мыльным раствором на заведённом моторе. Убедитесь в отсутствии шипящих звуков в районе уплотнений.
Интервалы плановой диагностики свечей зажигания
Плановую диагностику свечей зажигания на автомобилях ГАЗель рекомендуется проводить через каждые 10 000–15 000 км пробега. Этот интервал учитывает типичные условия эксплуатации коммерческого транспорта: постоянные нагрузки, частые пуски двигателя и работу в городском цикле. Своевременная проверка позволяет выявить износ электродов, нагар или повреждение изолятора до возникновения критических проблем.
При использовании некачественного топлива, регулярных поездках по бездорожью или эксплуатации автомобиля в экстремальных температурных режимах (сильные морозы/жара) интервал диагностики сокращают до 5 000–8 000 км. Также внеплановый осмотр обязателен при появлении симптомов неисправности: троение двигателя, повышенный расход топлива, затрудненный запуск.
Факторы, влияющие на частоту проверки
- Тип свечей: Обычные медные требуют контроля чаще, чем иридиевые/платиновые аналоги
- Качество ГСМ: Контрафактное топливо и масло с высоким зольностью ускоряют образование нагара
- Состояние двигателя: Износ маслосъемных колец или проблемы с системой впрыска сокращают ресурс
| Условия эксплуатации | Рекомендуемый интервал |
|---|---|
| Стандартные (трасса/город) | 10 000–15 000 км |
| Экстремальные (холод/бездорожье/низкокачественное топливо) | 5 000–8 000 км |
| Использование премиальных свечей (иридий/платина) | До 30 000 км (с контролем состояния) |
Важно: Даже при отсутствии симптомов поломки обязательной проверке подлежат свечи при прохождении ТО-1 и ТО-2 согласно регламенту завода-изготовителя. Игнорирование плановых осмотров приводит к оплавлению электродов, разрушению керамического изолятора и выходу из строя катушек зажигания.
Список источников
При подготовке материалов использовалась техническая документация производителей и профильные издания. Основное внимание уделялось актуальным спецификациям для двигателей ГАЗель.
Перечень источников составлен на основе проверенных данных по подбору и обслуживанию компонентов зажигания. Рекомендуется сверяться с последними версиями руководств.
- Официальное руководство по эксплуатации и техническому обслуживанию ГАЗель Бизнес
- Каталог-справочник свечей зажигания NGK/Denso/Bosch для коммерческого транспорта
- Технические бюллетени ЗМЗ по двигателям УМЗ-4216, Chrysler DOHC
- Методические рекомендации НИИ Автоприборов по диагностике систем зажигания
- Сборник ГОСТ Р 52230-2004 "Свечи зажигания. Общие технические условия"
- Материалы автотехнического центра ГАЗ по регулировке зазоров
- Практические руководства Autodata по моментам затяжки
- Отчеты испытательных лабораторий Autoreview по термостойкости свечей
