Свечные зазоры - правильный замер и настройка

Статья обновлена: 04.08.2025

Правильный зазор между электродами свечи зажигания – критический параметр для стабильной работы двигателя внутреннего сгорания.

Отклонение от нормы ведет к снижению искровой энергии или полному пропуску зажигания, увеличивает нагрузку на систему зажигания и провоцирует калильное зажигание.

Контроль и коррекция межэлектродного расстояния специализированными инструментами позволяют поддерживать топливную экономичность, мощность мотора и соответствие требованиям производителя.

Причины и последствия отклонений зазора

Отклонения зазора между электродами свечи зажигания возникают преимущественно из-за естественного износа в процессе эксплуатации. Постоянное воздействие высоких температур и электрической эрозии постепенно разрушает металл центрального и бокового электродов, увеличивая исходный зазор. Дополнительные факторы включают механические повреждения при некорректной установке/демонтаже (например, удар по электроду) или скопление трудноудаляемых отложений на электродах, искусственно изменяющих расстояние между ними.

Деформация электродов также возможна вследствие детонации двигателя, перегрева свечи, применения неподходящего инструмента для регулировки или заводского брака. Несоответствие зазора параметрам, рекомендованным производителем двигателя (например, из-за установки свечей неверного калильного числа), изначально приводит к отклонениям, усугубляющимся в процессе работы. Накопление металлического налёта между электродами, характерное для использования низкокачественного топлива, выступает как катализатор отклонений.

Ключевые последствия неправильного зазора

Слишком малый зазор	Слишком большой зазор
Слабая, короткая искра с недостаточной энергией для воспламенения Увеличение вероятности пропусков зажигания на высоких оборотах Двигатель "троит", снижается мощность и приемистость Ускоренное загрязнение электродов сажей из-за неполного сгорания Возгорание смеси до момента искрообразования	Искра с трудом пробивает увеличенное расстояние Учащённые пропуски зажигания Проблемы с запуском двигателя Двигатель работает неустойчиво, ощутима вибрация Повышенный расход топлива (до 20–25%) Ускоренный износ катушки зажигания

Важно! Любое отклонение снижает эффективность сгорания топливно-воздушной смеси, провоцирует перегрев деталей двигателя и сокращает ресурс катализатора.

Инструменты для измерения зазора

Основным и наиболее распространённым инструментом для измерения зазора между электродами свечи зажигания является специальный щуповой калибр. Эти калибры бывают нескольких типов, каждый со своими особенностями работы и точности.

Наиболее просты и популярны плоские щупы из набора металлических пластин разной толщины. Техника измерения: проведите пластиной калибра между электродами свечи. Толщина пластины, которая входит в зазор с лёгким ощущением сопротивления (не свободно и не заклинивая), соответствует текущему зазору. Важно очистить электроды перед измерением. Минус – сложность измерения у свечи с закруглённым боковым электродом.

Прочие инструменты и особенности

• Проволочные (круглые) щупы: Набор круглых щупов разного диаметра напоминает сверла или стержни. Предназначен для точного измерения зазора между центральным электродом и боковым электродом именно по форме соприкосновения. Калибр подходящего диаметра проходит в зазор без усилия, а следующий по размеру не проходит.
• Конический метчик: Представляет собой конусообразную металлическую деталь с градуировкой по толщине. Его острым концом аккуратно вводят в зазор до касания электродов. Значение зазора считывают по градуировке в месте соприкосновения. Удобен для быстрой оценки "на глаз", но менее точен по сравнению с плоскими или проволочными щупами из-за визуального определения точки контакта.
• Дискретный цилиндрический щуп с закруглёнными выступами: Этот инструмент (часто называемый "монетой" или "колесиком") имеет несколько закруглённых выступов разной толщины по краю диска. Его вставляют между электродами поворотом, пока не почувствуется лёгкий контакт закруглённой части с обоими электродами. Зазор определяется по метке на выступе. Компактен и удобен, особенно при проверке многих свечей.

Примечание по точности: Металлические щуповые калибры предпочтительнее пластиковых из-за большей износостойкости и стабильности размеров. Периодически проверяйте инструмент на износ.

Тип инструмента	Преимущества	Недостатки / Ограничения
Плоские щупы	Простота, низкая стоимость, высокая точность при чистом зазоре	Сложность измерения при изношенном/закругленном боковом электроде
Проволочные щупы	Максимальная точность измерения действительного зазора	Менее распространённые, возможный износ тонких щупов
Конический метчик	Очень быстрая проверка "на глаз", компактность, комплексность (измерение + регулировка)	Потенциально меньшая точность из-за визуального определения
Дискретный цилиндрический щуп	Удобство использования, компактность, скорость	Ограниченный диапазон зазоров на одном инструменте

Пошаговое измерение зазора щупами

До начала работ подготовьте набор плоских щупов (щуповой набор) с шагом 0.05 мм и очистите электроды свечи от нагара проволочной щеткой. Убедитесь в отсутствии механических повреждений бокового электрода.

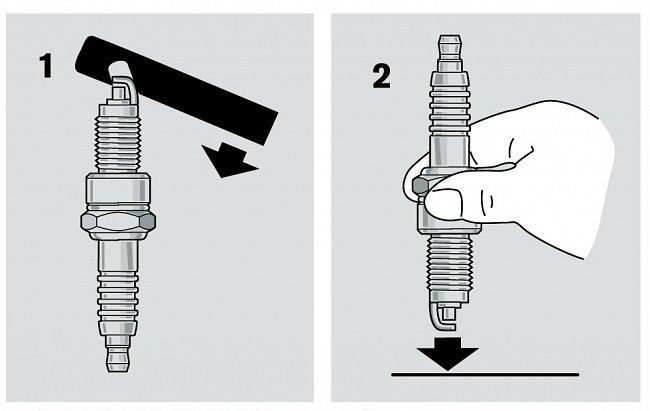

Извлеките свечу из двигателя, соблюдая правила техники безопасности, и разместите на ровной поверхности центральный электродом вверх. При наличии нагара на изоляторе осторожно удалите его деревянным скребком.

1. Подберите калибровочную пластину: возьмите из набора щуп, соответствующий номинальному зазору для вашего двигателя (обычно 0.7–1.2 мм).
2. Вставьте щуп в зазор: перпендикулярно оси свечи продвиньте пластину между центральным и боковым электродами до упора.
3. Оцените усилие: щуп должен проходить с ощутимым сопротивлением, но без заклинивания. Если пластина проходит свободно – зазор увеличен, если не входит – уменьшен.
4. Проверьте параллельность электродов – щуп по всей длине должен контактировать с обеими поверхностями равномерно, без перекосов.
5. Используйте щупы смежных размеров для точного определения отклонения: если номинальный 0.9 мм проходит легко, проверьте 1.0 мм. Не прошел – зазор в допустимом диапазоне.

При несоответствии номиналу регулируйте зазор подгибанием бокового электрода специальным инструментом. Не применяйте отвертки во избежание повреждения керамического изолятора.

Сопоставление значений с требованиями производителя

Производитель автомобиля и свечей зажигания указывает оптимальный зазор для конкретной модели двигателя, обеспечивающий стабильное искрообразование, экономичность и мощность. Эти требования разработаны с учетом параметров системы зажигания, калильного числа свечи и условий сгорания топливно-воздушной смеси.

Отклонения от регламентированной величины провоцируют проблемы: увеличенный зазор приводит к пропускам воспламенения и детонации, а уменьшенный вызывает затрудненный поджиг и перегрузку катушки зажигания. Эталонные параметры следует сверять с информацией в руководстве по эксплуатации ТС, на упаковке новых свечей или в электронных каталогах производителя.

1. Сравните результаты замеров (щуповым или проволочным измерителем) с цифровыми нормативами для вашей модификации мотора
2. При расхождении более 0.1 мм проведите корректировку: аккуратно подогните боковой электрод специнструментом для исключения механических повреждений
3. Откажитесь от регулировки для иридиевых/платиновых свечей – их электроды хрупкие и требуют полной замены при несоответствии

Корректировка зазора боковой отогнутости

Боковой электрод свечи зажигания подвержен деформации при механических воздействиях или длительной эксплуатации, что приводит к неравномерному зазору по всей длине контакта. Используйте нутромер или цифровой измеритель крутизны для точной диагностики отклонений формы. Локальные перегибы создают зоны с разным сопротивлением искрообразованию, ухудшая эффективность сгорания топливовоздушной смеси.

Выровняйте геометрию электрода специальным инструментом с V-образным профилем, который равномерно распределяет усилие приложение силы. Избегайте контакта с рабочей поверхностью центрального электрода и керамическим изолятором. Контролируйте угол отгиба после каждой коррекции шаблонным калибром, проверяя три точки: основание, середину и край электрода.

Технологические этапы юстировки:

• Фиксация свечи в держателе с доступом к боковому электроду
• Механическое выравнивание стабилизирующей наковальней
• Термическое восстановление формы методом локального нагрева (только для платиновых электродов)
• Финальная проверка щупом по всей длине зазора

Материал электрода	Макс. угол коррекции	Рекомендованный инструмент
Медь/никель	15°	Рычажный регулировщик
Платина	25°	Термокомпенсирующие клещи

Регулировка центрального электрода конической свечи зажигания

Измерение зазора центрального электрода у конической свечи принципиально отличается от метода работы с плоскими электродами или электродами с V-образным вырезом. Клиновидная конструкция почти полностью исключает возможность физического контакта боковых поверхностей подгибочного инструмента с рабочей зоной электрода при стандартной методике измерения. Использование щупа или инструментов с параллельными гранями приводит к погрешности из-за некорректного позиционирования относительно конуса.

Для точного контроля зазора конических свечей применяются исключительно шариковые щупы подходящего диаметра. Шарик гарантирует правильное центрирование измерительного элемента непосредственно между вершиной центрального конуса и заземляющего электрода по всей окружности верхней кромки последнего. Попытка использовать плоский щуп всегда даёт завышенные показания из-за промежуточного зазора между плоскостью щупа и скосом электрода.

Пошаговая процедура корректировки

Корректировка выполняется исключительно на заземляющем электроде:

1. Фиксация центрального электрода: Запрещено касаться конической части центрального электрода любым инструментом во избежание деформации или повреждения напыления.
2. Подбор щупа: Используйте шариковый щуп требуемого диаметра (обычно 0.7-0.9 мм для большинства современных двигателей, сверьтесь с рекомендациями производителя ТС).
3. Проверка текущего зазора: Вставьте шариковый щуп между конусом центрального электрода и юбкой заземляющего электрода. Щуп должен проходить с ощутимым сопротивлением, но без заклинивания.
4. Регулировка заземляющего электрода:
   • Если зазор слишком мал (штифт не входит/заклинивает): Аккуратно подогните заземляющий электрод наружу с помощью специального крючка или бокового рычага регулировочного инструмента точечными воздействиями.
   • Если зазор слишком велик (штифт болтается свободно): Осторожно подогните заземляющий электрод внутрь, используя регулировочный инструмент на его боковой стороне. Никогда не давите на рабочую кромку!
5. Повторная проверка: После каждого незначительного подгиба перепроверяйте зазор шариковым щупом минимум в двух точках по окружности заземляющего электрода.
6. Контроль параллельности: Убедитесь, что боковая поверхность заземляющего электрода остаётся параллельной оси центрального электрода после регулировки. Перекос вызывает пропуски искрообразования.

Центральный конический электрод по своей природе обладает повышенной стойкостью к эрозии и способствует улучшенному поджигу из-за концентрации электрического поля на острой кромке. Поэтому сохранение его геометрии в заводском состоянии при регулировке зазора критически важно для долговечности и эффективности свечи.

Проверка зазора после регулировки

Убедитесь, что электроды свечи не имеют деформаций или повреждений после механического воздействия щупа или регулировочного инструмента. Микротрещины или искривления бокового электрода приведут к некорректному искрообразованию и требуют замены детали.

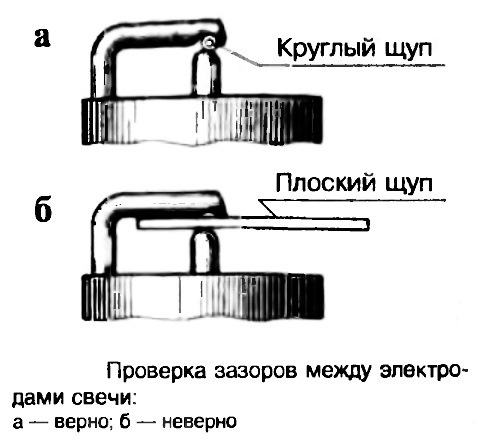

Повторно измерьте зазор круглым щупом соответствующего диаметра сразу после выполнения регулировки. Инструмент должен проходить между электродами с лёгким сопротивлением – отсутствие трения или невозможность вставить щуп указывают на несоответствие номиналу. Для точности сделайте 2-3 замера, поворачивая щуп.

1. Контрольный замер микрометром: Используйте калиброванный микрометр для сверки диаметра круглого щупа перед проверкой – погрешность даже 0.05 мм критична для современных двигателей.
2. Очистка контактов: Удалите металлическую стружку или частицы абразива, оставшиеся после подгибания бокового электрода, сжатым воздухом или мягкой кистью.
3. Тестовый запуск: После установки свечей проверьте работу двигателя на холостых оборотах и под нагрузкой. Пропуски зажигания, троение или повышенная вибрация сигнализируют о неверном зазоре.

Метод проверки	Критерий корректности	Риски при отклонении
Щуп круглого сечения	Чувствуется лёгкое "прилипание"	Обрыв искры или короткое замыкание
Визуальный осмотр	Параллельность электродов, отсутствие заусенцев	Локальный перегрев, эрозия

Важно: Для иридиевых/платиновых свечей применяйте исключительно специализированные бесконтактные регулировочные инструменты – прямое давление на центральный электрод разрушает напыление.

Особенности зазора для экзотических электродов

Экзотические электроды (платиновые, иридиевые) с уменьшенными центральными стержнями (0,4–0,7 мм) требуют увеличенного зазора (0.8–1.1 мм) по сравнению с традиционными никелевыми аналогами. Тонкая конструкция обеспечивает высокую концентрацию электромагнитного поля, снижает вероятность затенения пламенем и позволяет значительно нарастить искровой промежуток без повышения требований к напряжению системы зажигания.

Увеличенный зазор способствует формированию массивного искрового разряда, что улучшает сгорание обеднённых смесей и снижает пропуски воспламенения. Однако физическая хрупкость тонких игольчатых электродов исключает классическую механическую регулировку подгибанием: прямое давление повреждает напыление или изменяет геометрию. Контроль проводится только измерительными щупами визуально, без контакта с поверхностью электрода.

Критические аспекты эксплуатации

• Запрет коррекции: Регулировка допустима исключительно для боковых грунт-электродов с замками (V-образный вырез).
• Мощность системы зажигания: Увеличенные зазоры требуют тщательного подбора катушки для исключения пробоя напряжения.

Тип электрода	Стандартный зазор (мм)	Риски при нарушении
Платиновый игольчатый	0,9–1,1	Трещины на юбке изолятора при зазоре >1.3 мм
Иридиевый композитный	0,8–1,0	Эрозия анода при зазоре <0.7 мм

Список источников

При подготовке материалов по измерению и регулировке зазора свечей зажигания использовались авторитетные специализированные издания и техническая документация. Основное внимание уделялось литературе по устройству автомобильных систем зажигания и руководствам по ремонту.

Для обеспечения точности информации были проанализированы официальные стандарты производителей свечей зажигания, учебные пособия для автотехников и профильные инженерные публикации. Учитывались также рекомендации ведущих автопроизводителей относительно параметров установки свечей.

Проверенные источники

Технические руководства и справочники:

• Материалы Bosch "Системы зажигания бензиновых двигателей"
• Учебник "Устройство автомобилей" Росс Т. Рябчиков
• Руководство NGK "Техническое обслуживание свечей зажигания"
• Сборник норм "Технические характеристики автомобилей Европа/Азия"

Официальная документация:

1. Технические бюллетени Denso по установке свечей
2. Сервис-мануалы Volkswagen Group (раздел двигателестроения)
3. Паспорта изделий Champion и Beru с допусками зазоров

Профильные издания и стандарты:

• Журнал "Автосервис: практика и технологии" (архивные выпуски)
• ГОСТ Р 51733-2001 "Свечи зажигания. Общие техусловия"
• EN IEC 60711:2020 "Методы контроля параметров свечей зажигания"
