Т-70 - Универсальный гусеничный трактор

Статья обновлена: 18.08.2025

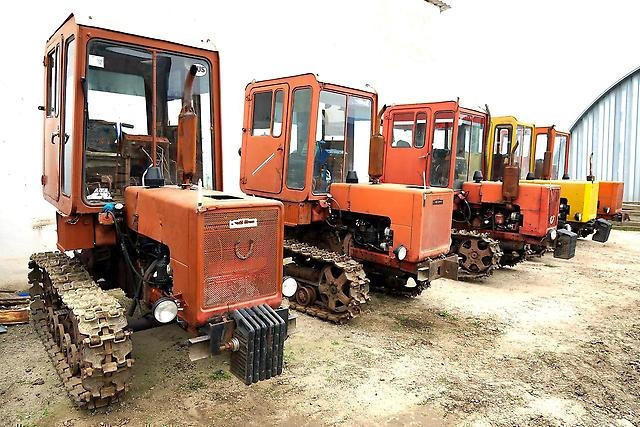

Т-70 – советский гусеничный трактор, разработанный для интенсивных сельскохозяйственных работ.

Эта машина заслужила репутацию надежного помощника при обработке пропашных культур благодаря уникальной конструкции ходовой части.

История разработки и выпуска модели

Разработка Т-70 стартовала в конце 1960-х годов на Харьковском тракторном заводе (ХТЗ) как ответ на потребность сельского хозяйства в лёгком гусеничном тракторе для возделывания пропашных культур. Конструкторы использовали наработки по модели Т-54В, но значительно модернизировали ходовую часть, трансмиссию и гидросистему для повышения универсальности и надёжности.

Серийное производство трактора началось в 1974 году и продолжалось до 2008 года. Пик выпуска пришёлся на 1980-е годы, когда ХТЗ ежегодно производил до 25 тысяч единиц Т-70. Модель активно экспортировалась в социалистические страны и развивающиеся государства Азии и Африки благодаря адаптации к различным климатическим условиям.

Основные этапы эволюции

Т-70А (1974 г.): Базовая версия для свеклосеющих регионов с дорожным просветом 460 мм.
Т-70В (1976 г.): Модификация с увеличенным клиренсом (650 мм) для хлопководства.
Т-70С (1978 г.): Специализированная версия для виноградников с узкой гусеницей.
Т-70СМ (1983 г.): Усиленная рама и модернизированная коробка передач.

Период	Ключевое событие	Объём выпуска
1974-1979	Запуск серии, освоение модификаций	~110 000 ед.
1980-1991	Массовое производство, экспорт	~220 000 ед.
1992-2008	Выпуск ограниченными партиями	~15 000 ед.

После распада СССР производство постепенно сокращалось из-за конкуренции с колёсной техникой, однако трактор сохранял популярность в горных районах и зонах сложного рельефа. Современные аналоги выпускаются под маркой ХТЗ-2110 с сохранением ключевых конструктивных решений Т-70.

Габаритные размеры и эксплуатационная масса Т-70

Трактор Т-70 обладает компактными габаритами, обеспечивающими хорошую маневренность в стеснённых условиях и при работе на междурядьях. Его конструкция оптимизирована для эффективного использования на сельскохозяйственных полях, в садах и виноградниках.

Эксплуатационная масса модели варьируется в зависимости от модификации и установленного оборудования, влияя на сцепные свойства гусениц и общую устойчивость агрегата. Точное знание размеров и веса критично для транспортировки, расчёта нагрузки на перекрытия и выбора прицепной техники.

Основные параметры

Параметр	Значение	Примечание
Длина	3330 мм	Без навесного оборудования
Ширина	1650 мм	По наружным краям гусениц
Высота	2530 мм	По верхней точке кабины
Колея	1350 мм	Между серединами гусениц
Дорожный просвет	460 мм	Под опорной рамой
Эксплуатационная масса	4150-4350 кг	В зависимости от модификации

Ключевые особенности размеров:

Узкая колея (1350 мм) позволяет работать в междурядьях технических культур
Малый радиус поворота (1.5 м) обеспечивает высокую манёвренность
Низкое удельное давление на грунт (≈0.45 кг/см²) благодаря распределению массы на гусеницы

Масса трактора включает вес стандартного оборудования: кабины водителя, системы охлаждения, полного комплекта гидравлики и 85-90% заправки топливом. При установке дополнительных агрегатов (например, ходоуменьшителя или утяжелителей) масса может увеличиваться на 150-200 кг.

Двигатель: модель и технические параметры

На тракторе Т-70 устанавливался четырёхтактный дизельный двигатель Д-241. Этот силовой агрегат разработан специально для работы в сложных условиях и интенсивных сельскохозяйственных нагрузок.

Конструкция двигателя включает непосредственный впрыск топлива и жидкостную систему охлаждения. Особое внимание уделено надёжности и ремонтопригодности узлов при эксплуатации на различных видах работ.

Основные технические характеристики двигателя Д-241:

Тип двигателя	4-цилиндровый дизель с вертикальным расположением цилиндров
Мощность	70 л.с. (51,5 кВт) при 1750 об/мин
Рабочий объём	4,75 л
Диаметр цилиндра / ход поршня	110×125 мм
Степень сжатия	16:1
Расход топлива	195 г/л.с.·ч (при номинальной мощности)
Система запуска	Электростартер (на поздних модификациях – предпусковой подогреватель)

Двигатель оснащён всережимным центробежным регулятором для стабилизации оборотов под нагрузкой. Система смазки – комбинированная (под давлением + разбрызгиванием), с масляным радиатором для охлаждения.

Устройство гусеничного движителя и шасси Т-70

Гусеничный движитель трактора Т-70 обеспечивает высокую проходимость и минимальное удельное давление на грунт. Конструкция включает две независимые гусеничные цепи, передающие крутящий момент от трансмиссии через ведущие колёса.

Шасси объединяет несущую раму, подвеску и элементы движителя. Рама воспринимает нагрузки от навесного оборудования и двигателя, а упругая подвеска смягчает удары при движении по неровностям.

Основные компоненты

Ключевые элементы гусеничного движителя:

Гусеничные цепи – стальные звенья с грунтозацепами, соединённые втулочно-роликовым способом
Ведущие колёса – задние зубчатые колёса, передающие усилие от бортовых редукторов
Направляющие колёса – передние колёса с механизмом натяжения гусениц
Опорные катки – 6 парных катков с резиновыми бандажами на борт
Поддерживающие ролики – предотвращают провисание гусеничной ленты

Особенности подвески:

Балансирная система с листовыми рессорами
Жёсткое крепление осей крайних катков
Поперечные балансиры для средней пары катков
Амортизация вертикальных нагрузок при сохранении стабильности рамы

Параметр	Значение
Ширина гусеницы	188 мм
Длина опорной поверхности	1610 мм
Клиренс	280 мм
Удельное давление на грунт	0,46 кгс/см²

Направляющие колёса оснащены кривошипным механизмом для регулировки натяжения. Ведущие колёса имеют цевочное зацепление с гусеницами, обеспечивающее надёжную передачу усилия даже при загрязнении.

Трансмиссия: коробка передач и особенности управления

Трактор Т-70 оснащён механической коробкой передач с шестью передними и одной задней скоростью. Передаточные числа подобраны для эффективной работы в широком диапазоне сельскохозяйственных операций – от транспортировки грузов до пахоты. Переключение осуществляется рычагом, расположенным справа от водителя, с предварительным выжимом педали сцепления.

Сцепление сухое, однодисковое, постоянно замкнутого типа, обеспечивающее плавное соединение двигателя с трансмиссией. Для управления поворотом используются раздельные бортовые фрикционы и ленточные тормоза. При повороте водитель задействует рычаги фрикционов для отключения привода на соответствующую гусеницу, а при крутых разворотах дополнительно применяет тормоз.

Ключевые особенности управления

Дублированное торможение: педали тормозов гусениц объединены блокировочной планкой для одновременного нажатия при прямолинейном движении.
Схема переключения: H-образное расположение передач с чётким позиционированием, требующее полного выключения сцепления.
Регулировка: зазоры в механизме сцепления и тормозных лентах требуют периодической проверки для предотвращения пробуксовки.
Особенность запуска: конструктивно невозможен запуск двигателя при включённой передаче (блокировка стартера).

Кабина тракториста: эргономика и обзорность

Кабина трактора Т-70 спроектирована как одноместная цельнометаллическая конструкция с усиленным каркасом безопасности (ROPS/FOPS), обеспечивающая защиту оператора при опрокидывании или падении предметов. Для комфортной работы она оснащена подрессоренным регулируемым сиденьем с изменяемой жесткостью пружин и возможностью адаптации под антропометрию водителя. Органы управления (рычаги КПП, гидрораспределителя, педали) скомпонованы в зоне легкой досягаемости, а рулевая колонка поддерживает наклонную регулировку.

Панорамное остекление с широкими лобовым и боковыми стеклами создает круговой обзор, критически важный при работе с навесным оборудованием и в стесненных условиях. Заднее окно и зеркала заднего вида минимизируют слепые зоны. Кабина оборудована системой вентиляции с откидными форточками и имеет место для установки отопителя. Шумоизоляция снижает уровень вибраций и громкость работы двигателя до приемлемых показателей.

Ключевые элементы эргономики

Приборная панель: включает тахометр, указатели температуры охлаждающей жидкости и давления масла, контрольные лампы основных систем
Управление навеской: рычаги гидросистемы расположены справа от оператора с фиксацией рабочих позиций
Доступ к коммуникациям: стандартный разъем для установки радиостанции и точки подключения "массы"

Параметр обзорности	Характеристика
Угол обзора вперед	180° без механических преград
Видимость задних фар навесного оборудования	Обеспечена через зеркала и заднее окно
Высота установки сиденья	Оптимальная для контроля краев платформы

Гидросистема и привод навесного оборудования

Гидравлическая система Т-70 раздельно-агрегатного типа включает шестеренчатый насос НШ-10, распределитель Р75-33, силовой цилиндр, масляный бак и соединительные трубопроводы. Насос, приводимый от двигателя через редуктор, создает рабочее давление до 10 МПа (100 кгс/см²), обеспечивая циркуляцию технического масла М8В по замкнутому контуру.

Распределитель золотникового типа с тремя положениями ("Подъем", "Нейтраль", "Опуск") управляет потоком масла в гидроцилиндр навесного механизма. Система оснащена автоматической регуляцией глубины обработки почвы посредством механической следящей связи (датчик – тяга регулировки) с возможностью переключения на позиционное управление.

Основные характеристики гидросистемы

Производительность насоса	10 л/мин
Рабочее давление	9,8-10 МПа
Грузоподъемность навески	до 600 кг
Ход штока гидроцилиндра	200 мм
Объем масляного бака	7 л

Привод навесного оборудования осуществляется через заднюю прицепную скобу и гидромеханизм с центральной тягой. Система обеспечивает:

Фиксацию орудий в транспортном/рабочем положении
Плавное регулирование глубины обработки
Автоматическое копирование рельефа поля
Принудительное заглубление рабочих органов

Важно! Для корректной работы гидросистемы требуется регулярная замена масла (через 1000 моточасов), контроль уровня жидкости и очистка фильтра. Подключение навесного оборудования (плугов, культиваторов, сеялок) выполняется через стандартизированные точки крепления категории 1 по ГОСТ 3486-68.

Требования к горюче-смазочным материалам

Эксплуатация трактора Т-70 предъявляет строгие требования к качеству и типу применяемых горюче-смазочных материалов. Использование неподходящих жидкостей ведет к ускоренному износу узлов, снижению мощности двигателя, перегреву и преждевременным отказам.

Соблюдение регламентов по ГСМ, указанных в инструкции завода-изготовителя, является обязательным условием для обеспечения надежности, долговечности и экономичной работы трактора в различных условиях.

Основные категории ГСМ и требования

Дизельное топливо: Применяется летнее (Л) или зимнее (З) дизтопливо по ГОСТ 305-82. Основной параметр – цетановое число (не менее 45). Обязательна эффективная очистка топлива от воды и механических примесей перед заправкой.
Моторное масло:
- Лето: М-10Г²к, М-10Д^м по ГОСТ 8581-78 (SAE 30, API CC/CD).
- Зима: М-8Г²к, М-8Д^м по ГОСТ 8581-78 (SAE 20W-20, API CC/CD).
Критичны вязкость по SAE и уровень эксплуатационных свойств по API. Требуется регулярный контроль уровня и замена по пробегу/наработке.
Трансмиссионное масло: Используется масло ТАп-15В по ГОСТ 23652-79 (аналог SAE 85W-90, GL-4) для коробки передач, заднего моста и бортовых редукторов. Допускается ТСп-15К по ГОСТ 23652-79 в теплое время года. Важна защита от задиров и высокое противозадирное свойство.
Пластичные смазки (консистентные):
- Литол-24 (ГОСТ 21150-87) – для подшипников колес, шарниров, карданных валов.
- Солидол Ж (ГОСТ 1033-79) – для узлов трения с низкими скоростями.
- ЦИАТИМ-201 (ГОСТ 6267-74) – для подшипников генератора, стартера.
Регламентирована периодичность подачи смазки через пресс-масленки и замена в узлах.
Гидравлическое масло: Применяется масло марки МГЕ-46В (ВМГЗ) по ГОСТ 17479.3-85 (аналог ISO VG 46). Ключевые требования – стабильная вязкость, антипенные и антиокислительные свойства, защита от коррозии для гидросистемы навесного оборудования.

Техническое обслуживание: базовые операции

Регулярное техническое обслуживание (ТО) трактора Т-70 критически важно для обеспечения его безотказной работы и продления ресурса. Пренебрежение базовыми операциями ведет к ускоренному износу узлов, повышенному расходу топлива и риску внезапных поломок в полевых условиях.

Периодичность ТО регламентируется наработкой моточасов и включает ежесменные проверки, обслуживание после первых 30-50 часов работы (обкатка), а также плановые операции каждые 60, 240, 480 и 960 моточасов. Строгое соблюдение интервалов предотвращает катастрофические отказы.

Ключевые операции технического обслуживания

Ежесменное ТО (перед запуском):

Визуальный осмотр на наличие подтеков масла, охлаждающей жидкости или топлива
Проверка уровня масла в двигателе, коробке передач и бортовых редукторах
Контроль уровня охлаждающей жидкости и топлива в баках
Очистка радиатора и воздухозаборников от пыли/сена
Проверка натяжения гусеничных цепей (прогиб 30-40 мм)

Обслуживание через 60 моточасов:

Смазка шарниров карданных валов и подшипников водяного насоса
Проверка затяжки гаек крепления колесных дисков и гусеничных тележек
Очистка топливных фильтров-отстойников грубой очистки

Обслуживание через 240 моточасов:

Система	Операция
Двигатель	Замена моторного масла и масляного фильтра
Топливная	Замена фильтра тонкой очистки топлива
Ходовая часть	Регулировка натяжения гусениц, смазка поддерживающих катков
Трансмиссия	Контроль уровня масла в КПП и главной передаче

Особое внимание уделяйте ходовой части: проверяйте целостность траков гусениц, отсутствие трещин в балансирах и равномерность износа проушин. После работы в условиях повышенной запыленности обязательна продувка воздушного фильтра компрессором, а при загрязнении масла в редукторах – внеплановая замена.

Эксплуатационные преимущества и типичные проблемы

Т-70 демонстрирует высокую эффективность в сельскохозяйственных и промышленных задачах благодаря продуманной конструкции. Его эксплуатационные достоинства обеспечивают стабильную работу в сложных условиях, что подтверждается многолетним опытом использования в различных отраслях.

Однако, как и любая техника, трактор имеет характерные слабые места. Регулярное обслуживание и своевременная диагностика позволяют минимизировать риски возникновения неисправностей, но владельцам следует учитывать типичные проблемы при планировании работ.

Эксплуатационные преимущества:

Высокая проходимость на рыхлых грунтах и заболоченных участках благодаря гусеничному ходу
Универсальность применения: совместимость с широким спектром навесного оборудования
Экономичность расхода топлива при значительной тяговой мощности
Простота обслуживания и ремонта за счет продуманной компоновки узлов
Устойчивость и маневренность на сложном рельефе

Типичные проблемы:

Ускоренный износ гусеничных лент при работе на абразивных грунтах
Перегрев двигателя при интенсивной эксплуатации в жарком климате
Течи в гидравлической системе из-за старения уплотнителей
Сложности с запуском в условиях низких температур
Дефицит оригинальных запчастей для устаревших модификаций
