Тахометр - что это и как используется

Статья обновлена: 18.08.2025

Тахометр – специальный измерительный прибор, предназначенный для определения частоты вращения коленчатого вала двигателя внутреннего сгорания.

Этот инструмент в режиме реального времени отображает количество оборотов в минуту (об/мин), помогая водителю контролировать нагрузку на силовой агрегат и выбирать оптимальные моменты для переключения передач.

Определение тахометра простыми словами

Тахометр – это прибор, который измеряет скорость вращения валов, дисков или других деталей механизмов. Чаще всего он используется для контроля работы двигателя внутреннего сгорания.

Основной параметр, который отображает тахометр – количество оборотов в минуту (об/мин). Это позволяет оценить интенсивность работы мотора в реальном времени без сложных расчётов.

Основные функции тахометра

• Контроль нагрузки на двигатель – предупреждает о критических оборотах, защищая мотор от перегрева или износа.
• Оптимизация переключения передач – помогает водителю выбрать момент для смены передачи (в авто с МКПП).
• Экономия топлива – указывает диапазон оборотов для минимального расхода горючего.
• Диагностика неисправностей – нестабильные показатели сигнализируют о проблемах с зажиганием, топливной системой или датчиками.

Основное назначение прибора в транспорте

Тахометр в транспортных средствах служит для непрерывного контроля частоты вращения коленчатого вала двигателя. Он отображает количество оборотов в минуту (об/мин), что позволяет водителю оценивать текущую нагрузку на силовой агрегат и эффективность его работы.

Оптимальное использование тахометра предотвращает критические режимы эксплуатации двигателя. Водитель своевременно идентифицирует зоны неэкономичного расхода топлива или опасного перегрева, что напрямую влияет на сохранность механизмов и безопасность движения.

Ключевые функции при эксплуатации

• Контроль нагрузки: Индикация перехода в "красную зону" (опасные высокие обороты) предупреждает о риске повреждения двигателя
• Экономия ресурсов: Помощь в выборе момента переключения передач для снижения расхода топлива
• Диагностика: Выявление аномалий работы мотора (плавание стрелки, несоответствие оборотов нажатию педали газа)
• Регулировка холостого хода: Визуализация стабильности оборотов при прогреве или остановке

Диапазон оборотов	Рекомендуемое действие	Эффект
Ниже 1000 об/мин (бензин)	Переключение на пониженную передачу	Предотвращение детонации и перегрева
Зеленая зона (оптимум)	Поддержание режима движения	Минимальный износ, экономия топлива
Красная зона (макс. значения)	Снижение оборотов	Защита от механического разрушения ДВС

Измеряемая величина: обороты в минуту

Тахометр фиксирует количество полных оборотов вращающегося элемента (коленчатого вала двигателя, шпинделя станка, ротора турбины) за одну минуту. Эта величина обозначается как об/мин (обороты в минуту) или международным сокращением RPM (Revolutions Per Minute).

Измерение происходит косвенно: датчики тахометра считывают частоту импульсов, генерируемых вращением (например, от катушки зажигания в ДВС, магнитного датчика на маховике или оптического сенсора на валу). Электронная схема преобразует частоту этих импульсов в числовое значение оборотов, отображаемое на шкале, цифровом дисплее или передаваемое в бортовую систему.

Назначение контроля оборотов

• Защита двигателя: Предотвращение работы в красной зоне (опасно высоких оборотах), ведущей к перегреву и механическому разрушению.
• Оптимизация режима: Определение оптимального момента переключения передач для баланса мощности, экономии топлива и снижения износа.
• Диагностика: Выявление нестабильности холостого хода, плавающих оборотов, что указывает на неисправности (система подачи топлива, зажигание, датчики).
• Контроль нагрузки: Обеспечение работы навесного оборудования (генератора, гидронасоса) в требуемом диапазоне оборотом.

Единицы измерения на шкале (об/мин)

Основная единица измерения, отображаемая на шкале тахометра, – обороты в минуту (об/мин или rpm – revolutions per minute). Эта величина указывает на частоту вращения коленчатого вала двигателя внутреннего сгорания. Каждое деление или цифра на шкале соответствуют определенному количеству оборотов, совершаемых коленвалом за 60 секунд.

Шкала тахометра обычно размечена в виде круговой или линейной диаграммы с цифровыми значениями. Стандартный диапазон для большинства автомобильных двигателей охватывает значения от 0 до 7 000–9 000 об/мин. Ключевые зоны на шкале визуально выделяются цветами:

• Красная зона (часто заштрихованная): начинается с опасного предела (например, 6 000–8 000 об/мин в зависимости от двигателя). Длительная работа в этом диапазоне грозит перегревом и механическими повреждениями.
• Зеленая/желтая зона: оптимальный рабочий диапазон для повседневной эксплуатации (обычно 1 500–4 000 об/мин), обеспечивающий баланс мощности и топливной экономичности.
• Нулевая отметка: соответствует холостому ходу двигателя (обычно 700–1 000 об/мин).

Цифровые тахометры вместо стрелки и шкалы выводят значение об/мин в виде точных чисел на дисплее. Некоторые модели включают дополнительные элементы для удобства:

Элемент шкалы	Назначение
Подсветка красной зоны	Яркое визуальное предупреждение о критичных оборотах
Смещенный "ноль"	Освобождает место для детализации рабочего диапазона
Дополнительная разметка	Деления через каждые 250-500 об/мин для точного считывания

Понимание значений об/мин позволяет водителю эффективно использовать трансмиссию: своевременно переключать передачи для поддержания оборотов в оптимальном диапазоне, избегая как "перекрута" двигателя, так и работы под нагрузкой на слишком низких оборотах.

Визуальное отображение показаний

Тахометр предоставляет информацию о частоте вращения коленчатого вала двигателя (об/мин) через различные визуальные интерфейсы, позволяя водителю мгновенно оценить режим работы силового агрегата. Наиболее распространены стрелочные индикаторы с круговой шкалой, где положение стрелки относительно градуированных делений (обычно от 0 до 6-8 тыс. об/мин и более) дает наглядное представление о текущих оборотах.

Цифровые тахометры выводят значение оборотов в виде четких, легко читаемых чисел (например, 2450 об/мин), что обеспечивает максимальную точность восприятия показаний. Для предупреждения водителя о приближении к опасному режиму работы (красной зоне) многие приборы используют цветовую индикацию:

• Зеленая/синяя подсветка - нормальный рабочий диапазон.
• Желтая/оранжевая подсветка (или сектор) - зона повышенных оборотов.
• Красный сектор на шкале или мигающая цифровая индикация - критически высокие обороты, требующие немедленного снижения нагрузки.

Некоторые современные модели, особенно в спортивных автомобилях, дополняют базовое отображение:

1. Прогрессивными светодиодными шкалами (столбиковыми индикаторами), где последовательно загорающиеся сегменты имитируют рост оборотов.
2. Системами смены цвета всей шкалы или цифр при достижении предустановленных пороговых значений.
3. Мигающими предупреждениями или пиктограммами при входе в красную зону.

Зависимость работы тахометра от типа двигателя

Принцип измерения частоты вращения коленчатого вала тахометром напрямую связан с типом силового агрегата. В бензиновых двигателях с электронным зажиганием тахометр обычно считывает импульсы тока в первичной цепи катушки зажигания или сигналы с датчика положения коленвала (ДПКВ). Каждый импульс соответствует образованию искры в цилиндре, что позволяет точно рассчитать обороты.

В дизельных двигателях отсутствует система зажигания, поэтому тахометр получает данные от генератора переменного тока или специального датчика на зубчатом венце маховика/коленвала. Частота импульсов пропорциональна скорости вращения коленчатого вала, что обеспечивает корректное отображение информации на приборной панели.

Ключевые особенности для разных двигателей

Основные различия в работе тахометра проявляются в следующих аспектах:

• Источник сигнала:
  • Бензиновые моторы: катушка зажигания, ДПКВ или ЭБУ двигателя
  • Дизельные моторы: генератор, датчик положения распредвала или индуктивный датчик маховика
  • Электродвигатели: частотный преобразователь или контроллер ШИМ
• Расчётные коэффициенты:
  • Для 4-тактных ДВС учитывается соотношение: обороты = (импульсы × 60) / (число цилиндров × коэффициент тактности)
  • В электродвигателях применяется формула преобразования частоты в RPM

В гибридных транспортных средствах тахометр может переключаться между режимами отображения оборотов ДВС и скорости вращения электромотора, используя данные с разных CAN-шин. Современные цифровые тахометры автоматически адаптируются к типу двигателя через программные настройки в блоке управления.

Принцип электромагнитного замера

В основе работы электромагнитного тахометра лежит явление электромагнитной индукции. К вращающемуся валу двигателя (или другому измеряемому объекту) механически присоединяется небольшой генератор переменного тока – тахогенератор. Обычно он представляет собой постоянный магнит, закрепленный на валу, который вращается внутри неподвижной катушки из медного провода.

При вращении магнита его магнитное поле постоянно пересекает витки катушки. Это пересечение вызывает появление в катушке переменного электрического тока. Ключевая особенность заключается в том, что частота (f) генерируемого переменного тока прямо пропорциональна частоте вращения (n) вала: f = k * n, где k – конструктивная постоянная прибора.

Преобразование сигнала и отображение

Электрический сигнал (переменный ток определенной частоты) с выхода тахогенератора подается на измерительный преобразователь тахометра. Основная задача этого преобразователя – превратить частоту тока в понятное показание скорости вращения.

В аналоговых электромагнитных тахометрах чаще всего используется следующая схема преобразования:

1. Выпрямление: Переменный ток с тахогенератора сначала пропускается через выпрямитель, преобразуясь в пульсирующий постоянный ток.
2. Фильтрация (опционально): Для сглаживания пульсаций может применяться простой фильтр.
3. Измерение напряжения: Важно понимать, что амплитуда выпрямленного напряжения также пропорциональна частоте вращения (при постоянной конструкции и скорости). Поэтому прибор фактически измеряет среднее значение выпрямленного напряжения.
4. Калибровка: Шкала аналогового индикатора (обычно магнитоэлектрической системы, как в вольтметре) проградуирована не в Вольтах, а непосредственно в единицах измерения скорости вращения – оборотах в минуту (об/мин) или оборотах в секунду (об/с).

Таким образом, вращение вала генерирует электрический сигнал, частота и амплитуда которого напрямую зависят от скорости вращения. Измеряя параметры этого сигнала (обычно напряжение после выпрямления), прибор отображает значение скорости на шкале, откалиброванной в оборотах.

Взаимосвязь с системой зажигания

Тахометр напрямую интегрирован в систему зажигания бензиновых двигателей, поскольку получает сигналы, генерируемые при работе её компонентов. Импульсы напряжения, возникающие при размыкании контактов прерывателя или от катушки зажигания, служат основным источником данных для измерения частоты вращения коленчатого вала.

Каждый импульс в первичной цепи зажигания соответствует моменту искрообразования в цилиндрах. Тахометр фиксирует количество этих импульсов за единицу времени, преобразуя его в показания оборотов двигателя (RPM). В современных инжекторных системах сигнал может поступать непосредственно с датчика положения коленчатого вала или через электронный блок управления (ЭБУ), синхронизирующий зажигание и впрыск топлива.

Ключевые аспекты взаимодействия

Источник сигнала	Принцип обработки
Катушка зажигания	Импульсы от первичной обмотки интерпретируются как количество искр в минуту (пропорционально оборотам)
Датчик коленвала	Сигналы о положении/скорости вращения коленвала передаются в ЭБУ, затем на тахометр
ЭБУ двигателя	Цифровая обработка данных от датчиков с выводом точных значений RPM

Диагностическая роль: Отклонения в показаниях тахометра часто указывают на неисправности в системе зажигания: пропуски искрообразования, износ распределителя, проблемы с датчиками или проводкой. Стабильность сигнала критична для точности измерений – любые помехи или обрывы цепи искажают данные.

Использование импульсов генератора

Тахометр регистрирует электрические импульсы, генерируемые датчиком, синхронизированным с вращением коленчатого вала двигателя. Источником импульсов может служить система зажигания (в бензиновых двигателях), датчик положения коленвала или специальный генераторный узел. Каждый импульс соответствует определённому углу поворота вала, что позволяет точно фиксировать частоту вращения.

Электронная схема тахометра преобразует частоту импульсов в пропорциональное значение скорости вращения. Для этого прибор измеряет интервалы между импульсами или подсчитывает их количество за единицу времени. Полученные данные умножаются на калибровочный коэффициент (зависит от конструкции двигателя и датчика), после чего результат отображается в оборотах в минуту (об/мин) на аналоговой шкале или цифровом дисплее.

Принцип обработки сигнала

Ключевые этапы преобразования импульсов:

1. Фильтрация: подавление помех и дребезга контактов через RC-цепи или цифровые алгоритмы
2. Формирование: преобразование сигнала в прямоугольные импульсы стандартной амплитуды
3. Расчёт:
   • Для аналоговых тахометров: усреднение частоты через интегрирующую цепь
   • Для цифровых: подсчёт импульсов микроконтроллером за фиксированный интервал (например, 0.5 сек)

Тип двигателя	Источник импульсов	Характеристика сигнала
Бензиновый	Катушка зажигания	Импульсы высокого напряжения (до 300 В)
Дизельный	Датчик коленвала	Синусоидальный или прямоугольный сигнал (5-12 В)
Электродвигатель	Оптический энкодер	Два квадратурных сигнала (TTL-уровень)

Важно: Калибровочный коэффициент определяется количеством импульсов за один полный оборот вала. Например, для системы с 60 зубьями на шкиве коленвала коэффициент составит 60 импульсов/оборот.

Диагностика по вибрациям коленвала

Вибрации коленчатого вала напрямую связаны с частотой его вращения, которую точно фиксирует тахометр. Анализируя колебания на разных оборотах двигателя, можно выявить дисбаланс, износ шатунных или коренных подшипников, а также деформации вала. Тахометр при этом служит эталонным инструментом для синхронизации данных вибродиагностики с конкретными скоростными режимами.

Характерные признаки неисправностей определяются по амплитуде и частоте вибраций в сравнении с показаниями тахометра:

• Резонанс на критических оборотах (фиксируемых тахометром) указывает на дисбаланс коленвала или маховика.
• Увеличение низкочастотных колебаний на холостом ходу свидетельствует об износе вкладышей коренных подшипников.
• Высокочастотные вибрации под нагрузкой при высоких оборотах (свыше 3000 об/мин) характерны для разрушения шатунных подшипников.

Для точной интерпретации показаний тахометр интегрируется с вибродатчиками и специализированным ПО. Это позволяет построить корреляционные таблицы:

Обороты (тахометр)	Тип вибрации	Вероятная неисправность
750-1000 об/мин	Низкочастотная, постоянная	Износ коренных подшипников
2000-2500 об/мин	Резонансный пик	Дисбаланс коленвала
3000-5000 об/мин	Высокочастотная, нарастающая	Разрушение шатунных вкладышей

Своевременное сопоставление данных тахометра с вибрационным фоном предотвращает катастрофические поломки двигателя, позволяя планировать ремонт до возникновения необратимых повреждений.

Оптическое считывание меток

Принцип работы основан на фиксации светового потока, прерываемого метками на вращающейся детали. Источник света (чаще инфракрасный диод) направляет луч на отражающую поверхность, а фотоприемник улавливает отраженный сигнал. Каждое прохождение метки мимо луча генерирует импульс.

Точность измерения обеспечивается отсутствием механического контакта и высокой скоростью реакции оптических компонентов. Система эффективна для контроля скорости валов, шкивов или дисков с нанесенными отражающими полосами, особенно в условиях вибрации.

Ключевые особенности метода

• Бесконтактное измерение: Исключает износ и помехи от механического воздействия.
• Требование к меткам: Используются светоотражающие стикеры или прорези на матовом фоне.
• Зависимость от условий: Чувствителен к загрязнениям, освещенности и расстоянию до объекта.

Преимущества	Ограничения
Подходит для хрупких/миниатюрных деталей	Требует прямой видимости объекта
Минимальная инерционность измерений	Не работает на прозрачных/зеркальных поверхностях

Механический привод (устаревший тип)

Механический тахометр использует физическую связь с вращающимся узлом двигателя через гибкий трос. Вращение передаётся от коленчатого вала или распределительного вала мотора через систему шестерён напрямую к измерительной головке прибора. Внутри головки преобразователь (центробежный или магнитный) трансформирует механическое вращение в перемещение стрелки по шкале.

Такая конструкция обладает принципиальными недостатками: трос подвержен износу, вибрациям и заклиниванию, особенно при низких температурах или загрязнении. Точность показаний снижается из-за механических потерь в передаче и инерционности подвижных частей. Калибровка прибора сложна и со временем сбивается.

Ключевые компоненты механического тахометра

• Приводной трос – стальной гибкий вал в защитной оболочке.
• Шестерёнчатый адаптер – для соединения с вращающимся валом двигателя.
• Центробежный преобразователь – система грузиков и пружин, отклоняющих стрелку под действием центробежной силы.
• Магнитный узел – альтернативный вариант: вращающийся магнит создаёт вихревые токи в алюминиевом диске, связанном со стрелкой.

Характеристика	Недостатки
Надёжность	Трос ломается, требует регулярной смазки
Точность	Погрешность до 5-10% из-за люфтов и износа
Дистанция установки	Ограничена длиной троса (обычно до 1.5-2 м)
Задержка показаний	Инерционность системы вызывает запаздывание реакции стрелки

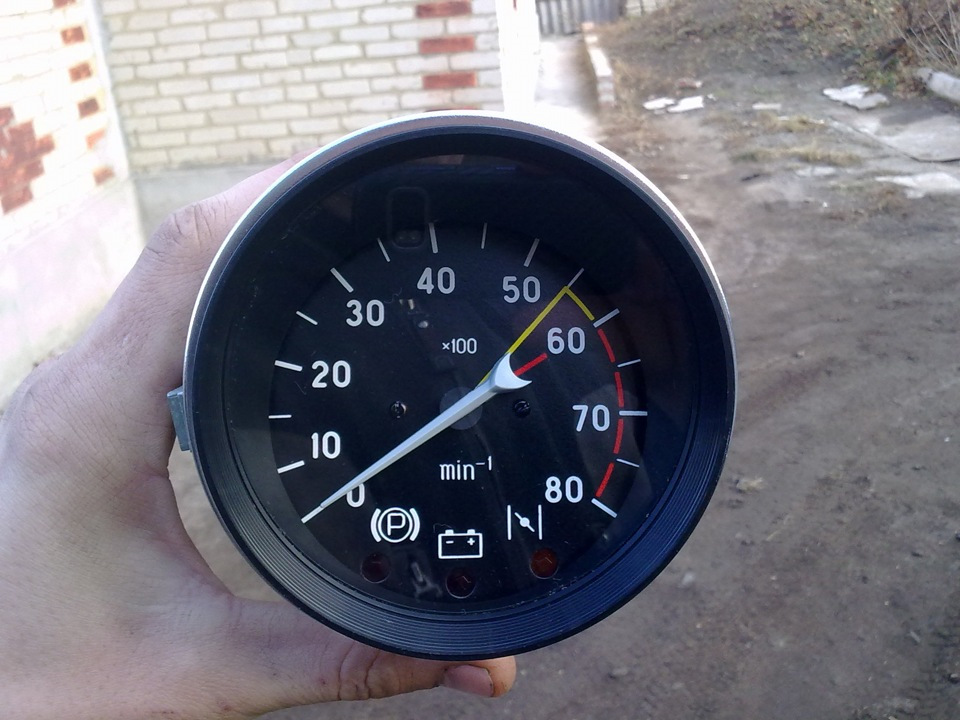

Аналоговый тахометр со стрелкой

Аналоговый тахометр со стрелкой представляет собой электромеханическое устройство для визуального отображения частоты вращения коленчатого вала двигателя. Основным элементом конструкции является градуированная шкала с цифровыми отметками (об/мин) и подвижная стрелка, положение которой изменяется пропорционально оборотам двигателя.

Принцип работы основан на преобразовании электрических импульсов от системы зажигания (в бензиновых двигателях) или датчика частоты вращения (в дизельных) в механическое отклонение стрелки. Импульсы поступают на катушку, создающую магнитное поле, которое взаимодействует с постоянным магнитом стрелочного механизма, вызывая её поворот.

Ключевые особенности аналоговых тахометров

• Механическая индикация: Положение стрелки позволяет мгновенно оценить динамику изменения оборотов.
• Зона красной черты: Чётко обозначенный на шкале диапазон опасных оборотов (обычно от 6000 до 8000 об/мин в зависимости от двигателя).
• Калибровка шкалы: Неравномерная разметка - интервалы между делениями увеличиваются с ростом оборотов для улучшения читаемости.

Преимущества	Недостатки
Интуитивное восприятие данных	Погрешность измерения (±100-200 об/мин)
Быстрая реакция на изменения	Механический износ подвижных частей
Отсутствие задержки вывода информации	Ограниченная функциональность (только отображение RPM)

Несмотря на распространение цифровых дисплеев, аналоговые тахометры остаются востребованными благодаря наглядности при контроле пиковых нагрузок и простоте считывания данных периферийным зрением во время движения.

Цифровая светодиодная индикация

Цифровая светодиодная индикация в тахометрах представляет данные в виде чётких числовых значений, отображаемых с помощью светодиодных сегментов или матричных дисплеев. В отличие от аналоговых стрелочных приборов, она напрямую показывает текущие обороты двигателя в виде цифр (об/мин), исключая необходимость интерпретации положения стрелки.

Такая индикация обеспечивает высокую точность считывания информации даже в условиях вибрации или резкого изменения показаний. Светодиоды отличаются яркостью и контрастностью, что гарантирует отличную видимость при любом освещении – от яркого солнца до полной темноты, без необходимости в дополнительной подсветке.

Ключевые преимущества светодиодных цифровых тахометров

• Мгновенная реакция: Отсутствие инерционности стрелки позволяет отслеживать резкие скачки оборотов в реальном времени.
• Повышенная надёжность: Нет механических компонентов (как в аналоговых версиях), что снижает риск поломок.
• Дополнительные функции: Возможность интеграции:
  • Сигналов о достижении критических оборотов (мигание или смена цвета)
  • Графических элементов (прогресс-бары, пиктограммы)
  • Служебных уведомлений (например, о необходимости ТО)

Некоторые модели используют гибридный подход, сочетая цифровое табло с светодиодной шкалой, которая имитирует движение стрелки или визуализирует зону оптимальных оборотов. Такая шкала часто выполняется разноцветной (зелёный/жёлтый/красный) для интуитивного восприятия нагрузки на двигатель.

ЖК-дисплеи в современных моделях

В современных тахометрах традиционные стрелочные индикаторы массово заменяются жидкокристаллическими дисплеями (ЖК). Это позволяет существенно расширить функциональность прибора и улучшить визуализацию данных. ЖК-экраны отображают не только текущие обороты двигателя в цифровом или аналоговом (виртуальная стрелка) виде, но и комплексную информацию о работе силового агрегата.

Высокое разрешение и контрастность современных ЖК-панелей обеспечивают отличную читаемость показаний при любом освещении – от яркого солнца до ночной темноты. Производители активно используют цветные дисплеи, где критически важные данные (например, превышение безопасного диапазона оборотов) подсвечиваются красным, а штатные режимы работы – зеленым или синим, что способствует мгновенному восприятию информации водителем.

Ключевые функции и возможности ЖК-тахометров

• Многорежимность: Возможность переключения между отображением текущих оборотов, максимально достигнутых за поездку, средних оборотов.
• Интеграция с другими системами: Отображение на экране тахометра данных о температуре охлаждающей жидкости, напряжении бортовой сети, мгновенном/среднем расходе топлива, выбранной передаче (на МКПП/АКПП) и индикации зон эффективного крутящего момента.
• Предупреждения: Визуальные (мигание, смена цвета) и звуковые сигналы при приближении к опасной "красной зоне" оборотов или при других нештатных режимах работы двигателя.
• Настройка под водителя: Возможность выбора типа шкалы (цифровая, аналоговая, комбинированная), цветовой схемы дисплея, уровня яркости.
• Диагностика и память: Фиксация и отображение кодов ошибок двигателя (OBD-II), запись и анализ параметров работы мотора.

Использование ЖК-технологий превратило тахометр из простого измерителя оборотов в интеллектуальный информационный центр, предоставляющий водителю детальную картину работы двигателя и помогающий оптимизировать управление автомобилем для повышения эффективности и долговечности силового агрегата.

Комбинированные аналого-цифровые приборы

Комбинированные аналого-цифровые приборы сочетают классическую стрелочную индикацию с цифровыми дисплеями в одной приборной панели. Такая гибридная конструкция позволяет сохранить интуитивное восприятие аналоговых показаний (например, стрелки тахометра) и дополнить их точными числовыми данными или дополнительной информацией на ЖК-экране. Это особенно актуально для тахометров, где водитель мгновенно оценивает обороты двигателя по углу отклонения стрелки, а цифровая шкала предоставляет точное значение в RPM.

В таких приборах тахометр выполняет свои стандартные функции контроля частоты вращения коленчатого вала, но с расширенными возможностями. Цифровой сегмент может отображать зону оптимальных оборотов, критические значения в виде цветовых индикаций или диагностические коды неисправностей, связанных с работой двигателя. Аналоговая часть обеспечивает быстрое считывание динамики изменений, а цифровая – фиксацию точных параметров для анализа.

Ключевые особенности комбинированных тахометров

• Двойное отображение данных: стрелка визуализирует резкие изменения оборотов, цифровой блок показывает точное значение (например: ↗ 2480 RPM).
• Диагностический функционал: при превышении допустимых оборотов цифровой экран выводит предупреждения (например: "OVERREV!") или коды ошибок.
• Адаптивность: возможность переключения между режимами (например, аналоговый тахометр + цифровой одометр).

Элемент прибора	Функция в комбинированном тахометре
Аналоговая стрелка	Индикация текущих оборотов в реальном времени с интуитивной оценкой диапазона
Цифровой дисплей	Точное числовое значение RPM, пороги срабатывания, диагностические сообщения
Цветовая подсветка	Смена цвета шкалы при достижении красной зоны (например, подсветка красным при >6000 RPM)

Подобная интеграция повышает информативность: при разгоне водитель фокусируется на аналоговой стрелке, а при диагностике или настройке использует цифровые данные. Это исключает ошибки интерпретации, характерные для чисто стрелочных приборов, и снижает нагрузку на внимание по сравнению с полностью цифровыми интерфейсами.

Штатная установка на приборной панели

Тахометр в подавляющем большинстве современных автомобилей интегрирован непосредственно в комбинацию приборов. Это обеспечивает его расположение в зоне основного визуального контроля водителя – за рулевым колесом и перед ним. Такое размещение является результатом тщательного проектирования эргономики салона.

Прибор монтируется рядом с ключевыми индикаторами: спидометром, указателем уровня топлива и температурным датчиком. Часто он соседствует со спидометром, образуя единый блок. Шкала тахометра (аналоговая стрелочная или цифровая) располагается симметрично или асимметрично относительно других приборов, подчеркивая его значимость для контроля работы двигателя.

Особенности штатного размещения

• Оптимальный угол обзора: Положение исключает необходимость отрывать взгляд от дороги надолго.
• Заводская калибровка: Прибор изначально согласован с электронным блоком управления (ЭБУ) двигателя конкретной модели.
• Единый дизайн: Шкала и подсветка стилистически соответствуют остальным элементам панели приборов.
• Защита от внешних воздействий: Стекло или пластик панели предохраняет прибор от пыли, влаги и механических повреждений.

Выносные тахометры для тюнинга

Выносные тахометры представляют собой автономные приборы, устанавливаемые отдельно от штатной приборной панели. Они подключаются непосредственно к системе зажигания или ЭБУ двигателя, обеспечивая точный мониторинг оборотов коленчатого вала в режиме реального времени. В тюнинге такие устройства незаменимы при глубокой доработке двигателя, когда требуется детальный контроль за критическими режимами работы силового агрегата.

Основное назначение выносных моделей – предоставление расширенных возможностей по сравнению со штатными аналогами. Они фиксируют пиковые значения оборотов, позволяют настраивать сигнальные зоны и интегрируются с дополнительным оборудованием. Это особенно важно при спортивной эксплуатации, настройке турбированных моторов или участии в соревнованиях.

Функциональные преимущества для тюнинга

• Повышенная точность: Погрешность ≤0.5% против 2-5% у штатных приборов
• Программируемые предупреждения: Световая/звуковая сигнализация при достижении redline
• Режим памяти пиковых значений: Фиксация максимальных оборотов за поездку
• Адаптация под модификации: Калибровка под изменённые характеристики двигателя
• Совместимость с датчиками: Работа с разными типами сигналов (импульсные, CAN-шина)

Конструктивно выносные тахометры делятся на аналоговые (стрелочные) и цифровые. Стрелочные обеспечивают мгновенное визуальное восприятие изменения оборотов, тогда как цифровые отображают точные числовые значения и поддерживают сложные функции. Современные модели часто комбинируют оба типа индикации.

Тип дисплея	Преимущества	Применение в тюнинге
Аналоговый (стрелочный)	Быстрая реакция, интуитивное считывание	Драг-рейсинг, трековые гонки
Цифровой (LED/LCD)	Точные числовые показания, многофункциональность	Точная настройка двигателя, диагностика
Гибридный	Комбинация стрелки и цифрового блока	Универсальное решение для street-тюнинга

При интеграции в тюнинговый проект выносные тахометры часто становятся частью комплексных систем мониторинга. Они синхронизируются с широкополосными лямбда-зондами, манометрами наддува и контроллерами топливных систем, формируя единый информационный кластер для оптимизации работы модифицированного двигателя.

Беспроводные Bluetooth-модели тахометров

Современные беспроводные Bluetooth-тахометры представляют собой усовершенствованную версию классического прибора. Они выполняют ту же ключевую функцию – измерение и индикацию частоты вращения коленчатого вала двигателя (оборотов в минуту). Основное отличие заключается в способе передачи данных от датчика к устройству отображения.

Вместо физических проводов, связывающих измерительный элемент и дисплей, в этих моделях используется технология Bluetooth. Это обеспечивает беспроводную передачу данных на короткие расстояния, обычно в пределах самого транспортного средства или мастерской.

Функции и возможности Bluetooth-тахометров

Помимо базового измерения оборотов, Bluetooth-тахометры часто обладают расширенным функционалом:

• Передача данных на смартфон/планшет: Основная функция – вывод показаний на экран мобильного устройства через специализированное приложение.
• Визуализация данных: Приложения позволяют отображать обороты не только цифрами, но и в виде анимированных аналоговых шкал (стрелочных индикаторов), графиков изменения RPM в реальном времени или цифровых табло большого размера.
• Запись и анализ: Возможность записи сессий работы двигателя для последующего анализа, выявления пиков оборотов, сравнения разных режимов.
• Диагностические функции: Некоторые модели интегрируются с диагностическими приложениями, позволяя сопоставлять данные RPM с другими параметрами двигателя (например, температурой, напряжением).
• Настройка предупреждений: Установка звуковых или визуальных сигналов при достижении заданного пользователем критического уровня оборотов (красной зоны тахометра).
• Универсальность установки: Беспроводной дисплей (смартфон) можно разместить в любом удобном месте в салоне или мастерской без прокладки проводов.

Сравнение с проводными моделями:

Параметр	Bluetooth Тахометр	Классический Проводной Тахометр
Подключение	Беспроводное (Bluetooth)	Проводное
Дисплей	Экран смартфона/планшета	Встроенный аналоговый или цифровой дисплей
Установка дисплея	Максимально гибкая	Требует стационарного монтажа
Дополнительные функции	Запись, графики, интеграция с диагностикой	Обычно ограничены показом RPM
Совместимость	Зависит от приложения и ОС устройства	Не зависит от внешних устройств

Такие тахометры особенно востребованы для диагностических работ, настройки двигателей, в случаях, когда штатный тахометр отсутствует или неисправен, а также для временного контроля оборотов без необходимости сложного монтажа. Их удобство заключается в мобильности и богатых возможностях визуализации данных через приложение.

Контроль критических оборотов двигателя

Тахометр выполняет критически важную функцию по предотвращению выхода двигателя на опасные для его целостности обороты, так называемую красную зону. Эта зона, часто выделенная на шкале цветом и ограниченная красной чертой или сектором, обозначает максимально допустимую частоту вращения коленчатого вала (об/мин), установленную производителем для данной силовой установки.

Превышение этих оборотов (перекрут) создает экстремальные механические и тепловые нагрузки. Поршни, шатуны, коленвал и другие компоненты испытывают силы инерции, многократно превышающие расчетные. Одновременно резко ухудшается смазка из-за масляного голодания (маслонасос не успевает прокачивать нужный объем), и возникает риск разрушительной детонации смеси.

Роль тахометра и последствия превышения

Визуализируя текущие обороты двигателя в режиме реального времени, тахометр позволяет водителю:

• Своевременно переключать передачу вверх (на механической КПП) или отпускать педаль акселератора (на АКПП/вариаторе) до достижения красной зоны.
• Контролировать работу двигателя при разгоне, особенно в спортивных режимах или при обгонах, не допуская выхода за пределы безопасного диапазона.
• Избегать неконтролируемого раскручивания мотора, которое может произойти, например, при резком спуске с горы на неправильно выбранной передаче (торможение двигателем).

Игнорирование показаний тахометра и систематическая работа в красной зоне неизбежно ведет к тяжелым и дорогостоящим последствиям:

Тип повреждения	Причина	Возможный исход
Разрушение шатунно-поршневой группы	Чрезмерные инерционные нагрузки	Погнутые/разорванные шатуны, разрушенные поршни, задиры на стенках цилиндров
Повреждение коленчатого вала	Критические крутильные колебания и изгибающие моменты	Деформация вала, разрушение коренных/шатунных шеек, выход из строя вкладышей
Выход из строя ГРМ	Проскальзывание ремня/цепи из-за инерции, резонанс	Обрыв ремня/цепи, встречный удар клапанов о поршни
Масляное голодание	Неспособность маслонасоса обеспечить давление на высоких оборотах	Задиры трущихся поверхностей, заклинивание двигателя

Таким образом, тахометр является основным инструментом водителя для непосредственного контроля над самым опасным для двигателя режимом работы – превышением критических оборотов, предотвращая катастрофический износ и мгновенное разрушение силового агрегата.

Предотвращение работы в красной зоне

Красная зона на шкале тахометра обозначает критический диапазон оборотов двигателя, превышение которого приводит к экстремальным механическим нагрузкам. Длительная эксплуатация в этом режиме провоцирует перегрев, масляное голодание, деформацию деталей и катастрофический износ цилиндропоршневой группы.

Тахометр визуализирует приближение к опасному порогу, позволяя водителю своевременно снизить обороты путем переключения передачи или уменьшения давления на педаль акселератора. Это особенно критично при резких ускорениях, буксировке грузов или движении на крутых подъемах, когда риск случайного выхода в красную зону максимален.

Ключевые функции защиты

• Визуальное предупреждение: Красная подсветка или четкая маркировка шкалы
• Звуковая сигнализация: Пищалка или сброс оборотов через ЭБУ (на современных авто)
• Предохранительное отсечение: Автоматическое ограничение подачи топлива

Риск в красной зоне	Последствие
Перекрут коленвала	Разрушение шатунных вкладышей
Критический перегрев	Прогар клапанов/поршней
Масляное голодание	Заклинивание распредвала

Оптимизация момента переключения передач

Тахометр является ключевым инструментом для определения оптимальных оборотов двигателя при смене передачи. Переключение в правильном диапазоне оборотов (обычно 2000–4500 об/мин для бензиновых двигателей) обеспечивает максимальный крутящий момент и плавную работу силового агрегата без перегрузок. Игнорирование показаний прибора ведет к снижению эффективности управления и повышенному износу компонентов трансмиссии.

Преждевременное переключение на повышенную передачу при низких оборотах (ниже 1500 об/мин) вызывает детонацию, вибрации и повышенную нагрузку на двигатель. Запоздалое переключение с выходом в красную зону тахометра (выше 5000–7000 об/мин) провоцирует перегрев, чрезмерный расход топлива и риск повреждения цилиндро-поршневой группы. Контроль стрелки прибора позволяет минимизировать эти риски.

Стратегии выбора оборотов для переключения

Режим вождения	Оптимальный диапазон	Эффект
Экономичный	2000–3000 об/мин	Снижение расхода топлива до 15%
Динамичный	3500–4500 об/мин	Максимальное ускорение
Буксировка/подъем	3000–4000 об/мин	Предотвращение перегрева

Для точной оптимизации следует учитывать характеристики конкретного двигателя: дизельные агрегаты требуют переключения при более низких оборотах (1800–2500 об/мин), тогда как высокооборотистые бензиновые моторы раскрывают потенциал в диапазоне 4000–6000 об/мин. Регулярный визуальный контроль тахометра сокращает время реакции водителя на 0.3–0.5 секунды по сравнению с аудиометрическим определением оборотов.

Экономия топлива за счет правильных оборотов

Тахометр служит ключевым индикатором для выбора оптимального режима работы двигателя, напрямую влияющего на расход топлива. Его показатели позволяют водителю контролировать частоту вращения коленчатого вала, избегая неэффективных диапазонов.

Поддержание оборотов в "зеленой зоне" (обычно 2000–3000 об/мин для бензиновых и 1500–2500 об/мин для дизельных моторов) обеспечивает максимальный КПД двигателя при минимальном потреблении горючего. Работа на чрезмерно низких или высоких оборотах неизбежно приводит к перерасходу.

Как использовать тахометр для экономии

Основные принципы:

• Плавный разгон: Переключайте передачи при достижении 2500–3500 об/мин, избегая раскручивания до красной зоны
• Стабильное движение: Поддерживайте обороты, соответствующие крутящему моменту двигателя (указано в руководстве)
• Торможение двигателем: Снижайте скорость без перехода на нейтраль, используя инерцию

Опасные режимы:

Слишком низкие обороты (<1500 об/мин)	Детонация, повышенная нагрузка на КПП, перерасход при ускорении
Слишком высокие обороты (>4000 об/мин)	Экспоненциальный рост потребления топлива, износ ЦПГ

Своевременное переключение передач согласно показаниям тахометра снижает расход на 15–20%. Особенно критичен контроль при обгонах, подъемах в гору и движении с нагрузкой.

Диагностика холостого хода

Тахометр является ключевым инструментом при проверке стабильности работы двигателя на холостом ходу. Отклонение стрелки или цифровых показаний от нормы (указанной производителем) сразу сигнализирует о возможных неисправностях. Нормальные обороты холостого хода для большинства бензиновых двигателей обычно находятся в диапазоне 750–950 об/мин, а для дизельных – 600–850 об/мин.

Плавающие или повышенные/пониженные обороты, фиксируемые тахометром, требуют дальнейшей диагностики. Прибор помогает локализовать проблему, указывая на необходимость проверки конкретных систем двигателя без необходимости немедленного подключения сложного сканирующего оборудования.

Основные неисправности, выявляемые по показаниям тахометра на холостом ходу

Анализ поведения оборотов позволяет предположить следующие типовые проблемы:

• Нестабильные ("плавающие") обороты: Возможные причины - загрязнение дроссельной заслонки, неисправность регулятора холостого хода (РХХ), подсос постороннего воздуха во впускном тракте, неполадки датчика массового расхода воздуха (ДМРВ) или датчика положения дроссельной заслонки (ДПДЗ).
• Пониженные обороты (двигатель глохнет): Возможные причины - сильное загрязнение топливных форсунок или системы впуска, неисправность РХХ, забитый топливный фильтр, низкое давление топлива, проблемы с системой зажигания (свечи, катушки).
• Повышенные обороты: Возможные причины - заклинивание троса дроссельной заслонки, неисправность ДПДЗ, неправильная работа датчика температуры охлаждающей жидкости (ДТОЖ), сбой в работе электронного блока управления (ЭБУ) двигателем.

Показание тахометра	Характер проблемы	Направление диагностики
Скачки 700-1200 об/мин	Плавание оборотов	РХХ, ДМРВ, подсос воздуха
Устойчиво ниже 600 об/мин (бензин)	Низкие обороты, риск заглохания	Топливная система, зажигание, РХХ
Устойчиво выше 1000 об/мин	Высокие обороты	Дроссель, ДПДЗ, ДТОЖ, ЭБУ

Сравнение текущих показаний тахометра с эталонными значениями для конкретной модели авто – первый и обязательный шаг диагностики. Последующая проверка выявленных систем с помощью сканеров ошибок, манометров, тестеров позволит точно определить и устранить причину нестабильной работы на холостом ходу.

Выявление пропусков зажигания

Пропуски зажигания возникают при отсутствии воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах двигателя. Это приводит к неравномерной работе мотора, снижению мощности, повышенной вибрации и увеличению расхода топлива. Длительные пропуски могут повредить каталитический нейтрализатор и другие компоненты выхлопной системы.

Тахометр служит первичным индикатором этой неисправности. При пропусках зажигания обороты двигателя становятся нестабильными, что визуально проявляется в хаотичных колебаниях стрелки аналогового тахометра или "прыгающих" показаниях цифрового дисплея. Особенно заметны эти колебания на холостом ходу и при плавном изменении нагрузки.

Диагностические признаки по тахометру

• Дрожание стрелки - хаотичные отклонения на 50-300 об/мин при стабильной нагрузке
• Плавающие обороты холостого хода - самопроизвольное изменение показаний без воздействия на педаль газа
• Запаздывание реакции - медленный отклик стрелки при резком нажатии/сбросе газа
• Неустойчивая работа - стрелка не фиксируется на заданных оборотах, постоянно "ищет" положение

Важные ограничения диагностики: Тахометр указывает на наличие проблемы, но не определяет точную причину. Для локализации неисправного цилиндра и выявления корня проблемы (свечи, катушки, форсунки, компрессия) требуется дополнительная диагностика с помощью сканера, осциллографа или мотор-тестера.

Распространенные причины пропусков:

1. Износ свечей зажигания или некорректный зазор
2. Пробой катушек зажигания или высоковольтных проводов
3. Загрязнение/неисправность топливных форсунок
4. Низкая компрессия в цилиндрах
5. Ошибки датчиков (ДПКВ, ДМРВ, кислородных)

Калибровка других приборов

Калибровка измерительных приборов, включая тахометр, является критически важной процедурой для обеспечения точности и надёжности показаний. Она предполагает сравнение измерений прибора с эталонным значением и последующую корректировку его работы. Без регулярной калибровки даже высокотехнологичное оборудование со временем выдаёт погрешности, что может привести к некорректной диагностике или нарушениям в эксплуатации техники.

Для других приборов, взаимодействующих с тахометром или выполняющих смежные функции, калибровка проводится по схожим принципам, но с учётом их специфики. Например, спидометры, датчики температуры масла или давления в топливной системе требуют индивидуальных подходов. Процесс включает использование специализированного оборудования, таких как калибраторы частоты, генераторы сигналов или гидравлические стенды, которые имитируют эталонные условия для проверки реакции устройства.

Особенности калибровки сопутствующих приборов

Ключевые отличия в процедурах калибровки зависят от типа прибора и измеряемого параметра:

• Спидометры: калибруются через подачу импульсов, аналогичных сигналам датчика скорости, с контролем соответствия показаний эталонной частоте.
• Датчики давления: требуют создания точного эталонного давления (пневматического/гидравлического) с фиксацией отклонений в выходном сигнале.
• Термометры: проверяются в термостатируемых камерах с эталонными термопарами, где сравнивается реакция на температурные изменения.

Результаты калибровки обычно документируются в протоколах, где указываются:

Прибор	Эталонное оборудование	Допустимая погрешность
Датчик EGT (температуры выхлопа)	Высокоточная печь с термопарой	±5°C
Манометр масляной системы	Гидравлический калибратор	±0.1 Бар

Периодичность калибровки определяется производителем, условиями эксплуатации и стандартами отрасли (например, ISO/IEC 17025). Игнорирование этих требований ведёт к кумулятивным ошибкам в работе взаимосвязанных систем, как в случае с тахометром и контроллером двигателя, где неточность одного прибора влияет на коррекцию топливоподачи.

Тахометр в легковых автомобилях и внедорожниках

Тахометр – прибор, измеряющий частоту вращения коленчатого вала двигателя в реальном времени. Он отображает текущие обороты в минуту (об/мин) на шкале или цифровом дисплее, предоставляя водителю ключевую информацию о работе силового агрегата.

Основная функция тахометра – предотвращение выхода двигателя за критические обороты и помощь в выборе оптимального момента переключения передач. Это напрямую влияет на долговечность мотора, топливную экономичность и динамику автомобиля.

Особенности применения в разных типах авто

• Легковые автомобили: Позволяет точно дозировать нагрузку при разгоне, избегая перекрута (выхода в красную зону шкалы). Оптимизирует переключения МКПП для плавности хода и снижения расхода топлива.
• Внедорожники: Критичен при движении на низких скоростях с высокой нагрузкой (буксировка, бездорожье). Помогает удерживать обороты в зоне максимального крутящего момента, предотвращая заглохание двигателя в грязи или на подъемах.

На современных моделях тахометр интегрируется с системой оповещения: при достижении опасных оборотов загорается предупредительная лампа или активируется звуковой сигнал. В спортивных режимах внедорожников и легковых авто шкала может подсвечивать оптимальный диапазон переключений для максимального ускорения.

Тип авто	Ключевая задача тахометра	Риски без контроля оборотов
Легковые	Повышение эффективности переключений	Перегрев ДВС, повышенный износ, детонация
Внедорожники	Поддержание тяги на низких скоростях	Заглохание в грязи/на склоне, поломки трансмиссии

Тахометр в мотоциклах и скутерах

Тахометр – это прибор, измеряющий частоту вращения коленчатого вала двигателя в реальном времени. На мотоциклах и скутерах он отображает количество оборотов в минуту (об/мин), что напрямую связано с текущей нагрузкой на силовой агрегат. Этот показатель является ключевым для оценки рабочего состояния двигателя и эффективности передачи крутящего момента на колеса.

На двухколесной технике тахометр обычно интегрирован в приборную панель рядом со спидометром и индикаторами системы. Он может быть аналоговым (со стрелкой, перемещающейся по шкале) или цифровым (отображающим числовое значение или графическую шкалу). Контроль оборотов критичен для своевременного переключения передач и предотвращения работы в опасных режимах.

Функции и применение тахометра

Основные задачи прибора:

• Оптимизация переключения передач: Помогает водителю определить оптимальный момент для переключения вверх или вниз, ориентируясь на пик крутящего момента или красную зону шкалы.
• Защита двигателя: Предупреждает о работе в красной зоне (опасно высоких оборотах), предотвращая перегрев, детонацию и механические повреждения.
• Экономия топлива: Позволяет поддерживать обороты в диапазоне максимальной топливной эффективности, особенно при равномерном движении.
• Диагностика: Нестабильные показания (плавание стрелки на холостом ходу) сигнализируют о проблемах с системой зажигания, топливоподачей или компрессией.

Тип тахометра	Особенности	Преимущества
Аналоговый (стрелочный)	Стрелка движется по круговой шкале с цветными зонами	Наглядность, быстрая визуальная оценка тенденции изменения RPM
Цифровой	Числовое отображение RPM или электронная шкала	Высокая точность, компактность, возможность интеграции доп. данных

Для эффективного использования важно знать характеристики конкретного мотоцикла:

1. Определите красную зону (обычно >80% от max RPM) в руководстве по эксплуатации.
2. Выявите диапазон оборотов максимального крутящего момента для уверенного разгона.
3. При обкатке нового двигателя избегайте превышения 50-60% от максимальных оборотов.

Грузовые автомобили и автобусы

В грузовом транспорте и автобусах тахометр критически важен из-за высоких эксплуатационных нагрузок, длительных рейсов и необходимости строго контролировать ресурс двигателя. Прибор позволяет водителю отслеживать обороты коленвала в режиме реального времени, предотвращая работу мотора в опасной красной зоне, что особенно актуально при перевозке тяжелых грузов или пассажиров в сложных дорожных условиях.

Для коммерческого транспорта экономичность и долговечность силового агрегата напрямую влияют на рентабельность. Тахометр помогает поддерживать оптимальный диапазон оборотов (обычно 1200–1800 об/мин для дизельных двигателей), обеспечивая баланс между мощностью, расходом топлива и минимальным износом деталей. Это снижает риски перегрева, детонации и преждевременного выхода из строя дорогостоящих узлов.

Специфические функции в коммерческом транспорте

• Интеграция с тахографами: данные с тахометра фиксируются для анализа режимов работы, контроля соблюдения скоростных норм и предотвращения перегрузок.
• Ограничение максимальных оборотов: электронные блокируют подачу топлива при достижении критических значений, защищая двигатель от повреждений.
• Контроль стиля вождения: менеджеры автопарков используют показатели для обучения водителей экономному управлению (например, избеганию высоких оборотов при разгоне).

Судовые двигатели

Судовые двигатели – это силовые установки, преобразующие энергию топлива в механическую энергию для движения судна. Они подразделяются на основные (главные), обеспечивающие ход корабля, и вспомогательные, питающие генераторы и системы. Контроль их работоспособности требует постоянного мониторинга ключевых параметров, включая частоту вращения коленчатого вала.

Стабильность оборотов напрямую влияет на КПД двигателя, расход топлива и вибрационные нагрузки. Превышение допустимых значений ведёт к перегреву, ускоренному износу деталей или аварии. Для точного отслеживания этого параметра в судовых системах применяется тахометр – специализированный измерительный прибор.

Функции тахометра в судоходстве

Тахометр выполняет критически важные задачи при эксплуатации судовых двигателей:

• Контроль режима работы: Отображение текущих оборотов (об/мин) главного и вспомогательных двигателей в режиме реального времени на пультах управления.
• Защита от перегрузок: Сигнализация при достижении опасных значений, что позволяет своевременно снизить нагрузку.
• Оптимизация топливной эффективности: Поддержание оборотов в «зелёной зоне» для минимального расхода топлива при заданной скорости.
• Синхронизация двигателей: Обеспечение равномерной нагрузки при параллельной работе нескольких силовых установок.
• Диагностика неисправностей: Фиксация нестабильности оборотов (рывков, плавания), указывающей на проблемы с топливной системой, турбонаддувом или цилиндрами.

Современные судовые тахометры интегрируются с системами автоматики (SCADA), передавая данные для регистрации в судовых журналах и дистанционного мониторинга. Это обеспечивает:

1. Автоматическую корректировку подачи топлива.
2. Формирование отчётов для анализа эксплуатационных характеристик.
3. Своевременное планирование технического обслуживания.

Тип судового двигателя	Типичный рабочий диапазон оборотов (об/мин)	Роль тахометра
Медленноходный дизель (ДВС)	80–120	Контроль нагрузки, предотвращение вибраций
Среднеоборотный дизель	300–600	Оптимизация КПД, синхронизация генераторов
Газотурбинный	1000–3000	Защита от превышения критических оборотов

Тахометры в промышленных электродвигателях

В промышленных электродвигателях тахометр выполняет критически важную роль контроля скорости вращения вала. Непрерывное отслеживание частоты вращения (об/мин) позволяет оперативно выявлять отклонения от технологических норм, предотвращая аварийные ситуации и простои оборудования. Особенно это актуально для конвейерных линий, насосных станций и обрабатывающих станков, где стабильность оборотов напрямую влияет на качество продукции.

Точность измерений обеспечивает синхронизацию работы двигателей в сложных системах с несколькими приводами. Например, при параллельном подключении электродвигателей вентиляционных установок или компрессоров, тахометры передают данные в систему управления для поддержания идентичной частоты вращения. Это исключает дисбаланс нагрузок и перегрев обмоток, снижая риск межфазных замыканий.

Функции и особенности применения

Ключевые задачи тахометров:

• Защита от перегрузок: автоматическая остановка двигателя при превышении допустимых оборотов
• Калибровка ПИД-регуляторов: предоставление обратной связи для систем плавного пуска и частотных преобразователей
• Диагностика механических неисправностей: выявление биения вала, износа подшипников по колебаниям скорости

Типы датчиков для промышленных двигателей:

Тип датчика	Принцип действия	Точность
Индуктивный	Регистрация изменения магнитного поля зубчатого ротора	±2 об/мин
Оптический	Фиксация отражения лазерного луча от маркера на валу	±0.1%
Холла	Измерение импульсов от магнитных меток	±5 об/мин

Калибровка и обслуживание требуют периодической поверки эталонным тахометром. Для двигателей мощностью свыше 100 кВт применяют встраиваемые датчики с выходом сигнала 4-20 мА, интегрируемые непосредственно в клеммную коробку агрегата. Это обеспечивает защиту от вибраций и электромагнитных помех цехового оборудования.

Зонирование шкалы цветами

Цветовое разделение шкалы тахометра визуально выделяет критические диапазоны оборотов двигателя. Каждый цвет соответствует определённому режиму работы силового агрегата, что позволяет мгновенно оценить нагрузку без анализа цифровых значений. Зоны рассчитываются производителем с учётом конструктивных особенностей двигателя и его безопасных эксплуатационных пределов.

Основная цель цветового кодирования – предотвращение выхода мотора за рабочие характеристики. При приближении стрелки к опасной зоне водитель получает однозначный сигнал для снижения нагрузки. Это особенно важно в спортивных режимах или при буксировке тяжёлых грузов, когда контроль над оборотами напрямую влияет на ресурс двигателя.

Стандартная цветовая маркировка

Цвет зоны	Диапазон оборотов	Режим работы двигателя
Зелёный	Низкие и средние (пример: 800–4000 об/мин)	Безопасный режим для повседневной эксплуатации с минимальным износом
Жёлтый/Оранжевый	Повышенные (пример: 4000–6000 об/мин)	Допустимая кратковременная нагрузка (обгоны, ускорения)
Красный	Предельные (пример: 6000–8000 об/мин)	Опасный режим. Риск перегрева и разрушения деталей. Требуется немедленное снижение оборотов

Некоторые модели дополняют шкалу синей зоной для диапазона холостого хода (до 1000 об/мин) или белой меткой оптимальных оборотов для переключения передач. В современных цифровых тахометрах цветовая индикация часто дублируется мигающими предупреждениями или звуковыми сигналами при входе в красную зону.

Определение рабочего диапазона

Рабочий диапазон тахометра – это интервал частоты вращения коленчатого вала двигателя, в котором он может эксплуатироваться без риска повреждений. Этот диапазон варьируется в зависимости от типа двигателя (бензиновый, дизельный) и его конструкции, и является ключевым для обеспечения долговечности и эффективности работы.

Тахометр отображает текущие обороты двигателя в реальном времени, позволяя водителю поддерживать их в оптимальных границах. Выход за пределы рабочего диапазона, особенно в красную зону (превышение максимально допустимых оборотов), может привести к повышенному износу, перегреву или даже серьезной поломке двигателя.

Ключевые аспекты рабочего диапазона:

• Нижняя граница (холостой ход): обеспечивает стабильную работу без нагрузки, обычно 600-1000 об/мин.
• Экономичная зона: обороты с оптимальным расходом топлива (часто 1500-3000 об/мин).
• Зона максимального крутящего момента: диапазон наивысшей эффективности (указан в руководстве ТС).
• Красная зона: опасный предел, обозначенный красной отметкой на шкале.

Тип двигателя	Стандартный рабочий диапазон (об/мин)	Красная зона (об/мин)
Бензиновый	800–6000	6000–8000+
Дизельный	700–4500	4500–5500+

Тахометр визуализирует эти зоны через цветную разметку: зеленая/белая шкала – безопасный режим, красный сектор – критический. Контроль стрелки прибора помогает избежать детонации топлива на низких оборотах и масляного голодания на высоких.

Для точного определения диапазона конкретного двигателя используют данные производителя из технической документации, где указаны: минимально устойчивые обороты, пик крутящего момента и предельно допустимая частота вращения.

Тахометр, измеряя обороты коленчатого вала двигателя, предоставляет ключевые данные для определения точки максимального крутящего момента. Эта характеристика напрямую влияет на динамику автомобиля и эффективность работы силового агрегата.

Максимальный крутящий момент указывает на наибольшее усилие, которое способен развить двигатель. Зная обороты, при которых он достигается (благодаря показаниям тахометра), можно оптимизировать переключение передач и нагрузку на двигатель для максимальной производительности.

Расчет максимального крутящего момента

Максимальный крутящий момент (M_max) рассчитывается через мощность двигателя и угловую скорость по формуле:

M = P / ω

где P – мощность (Вт), ω – угловая скорость (рад/с). Учитывая связь с оборотами тахометра (n, об/мин), угловая скорость вычисляется как:

ω = 2πn / 60

Комбинируя формулы, получаем:

M_max = (60 × P) / (2πn) ≈ (9.549 × P) / n

где P – мощность в точке максимального момента (Вт), n – обороты коленвала (об/мин), зафиксированные тахометром.

Практическое применение формул

Для точного расчета необходимо:

1. Определить обороты n при максимальном моменте по тахометру
2. Замерить мощность P на этих оборотах (через динамометрический стенд)
3. Подставить значения в формулу M_max = (30 × P) / (π × n)

Пример расчета для двигателя мощностью 110 кВт при 4000 об/мин:

Параметр	Значение	Расчет
Мощность (P)	110 000 Вт	M = (30 × 110000) / (3.1416 × 4000) ≈ 262.9 Н·м
Обороты (n)	4000 об/мин
Момент (M)	262.9 Н·м

Важно: максимальный момент и максимальная мощность достигаются при разных оборотах, что отображается на совместных графиках тахометра и динамометра.

Тахометрические метки на коробке передач

Тахометрические метки представляют собой визуальные указатели (часто цветные зоны или цифровые отметки) на шкале тахометра, напрямую связанные с рекомендациями по работе коробки передач. Они указывают на оптимальные диапазоны оборотов двигателя для переключения передач вверх или вниз в конкретных режимах движения.

Эти метки синхронизированы с характеристиками двигателя и трансмиссии автомобиля, учитывая зоны максимального крутящего момента, экономичной работы или пиковой мощности. Их расположение на тахометре помогает водителю быстро ориентироваться без запоминания числовых значений оборотов, упрощая процесс управления коробкой передач.

Функции и использование меток

• Оптимальное переключение: Зеленая или синяя зона (обычно 2000–3000 об/мин) указывает диапазон для плавного переключения передач в городском режиме с минимальным расходом топлива.
• Максимальная эффективность: Желтая зона (часто 3500–5000 об/мин) сигнализирует о достижении зоны высокого крутящего момента – лучшее время для ускорения или обгона.
• Предупреждение о перегрузке: Красная секция (от 6000–7000 об/мин и выше) предупреждает о критических оборотах, требующих немедленного переключения на повышенную передачу для защиты двигателя от повреждений.
• Спортивный режим: Отдельные метки (например, "S" или "Power") обозначают диапазон оборотов для максимального разгона, где переключение происходит вблизи красной зоны для полного использования мощности.

Важно: Конкретные значения и цветовая маркировка меток варьируются в зависимости от модели автомобиля и типа двигателя (бензин/дизель). Например, у дизельных моторов красная зона часто начинается ниже (4500–5000 об/мин), чем у бензиновых.

Цвет метки	Диапазон оборотов	Рекомендуемое действие
Зеленая/Синяя	2000–3000 об/мин	Экономичное вождение, переключение на повышенную передачу
Желтая	3500–5000 об/мин	Активное ускорение, подготовка к переключению
Красная	6000+ об/мин	Немедленное переключение вверх во избежание перегрева

Использование тахометрических меток снижает износ сцепления и двигателя, повышает топливную эффективность и обеспечивает корректную работу коробки передач, адаптируя стиль вождения к характеристикам силового агрегата.

Диагностика плавающих оборотов

Тахометр служит ключевым инструментом при выявлении плавающих оборотов двигателя, визуализируя нестабильность работы в режиме холостого хода или под нагрузкой. Наблюдая за стрелкой или цифровыми показаниями прибора, можно зафиксировать самопроизвольные скачки или провалы RPM, которые не ощущаются педалью газа, но критичны для диагностики.

Стабильные колебания стрелки тахометра в диапазоне 200–1000 об/мин сигнализируют о системных сбоях. Анализируя амплитуду и частоту этих отклонений совместно с другими данными (например, напряжением с датчиков), специалист сужает круг потенциальных неисправностей.

Типовые причины нестабильности и роль тахометра

При диагностике тахометр помогает соотнести поведение оборотов с конкретными проблемами:

• Подача воздуха: Резкие скачки RPM при подсосе неучтённого воздуха через трещины впускного коллектора или негерметичный клапан EGR.
• Топливная система: Медленные "затухающие" колебания указывают на загрязнение форсунок, износ топливного насоса или регулятора давления.
• Система зажигания: Провалы оборотов с подёргиванием стрелки характерны для неисправных свечей, катушек зажигания или высоковольтных проводов.
• Датчики: Хаотичные изменения RPM возникают при сбоях ДПКВ (Датчик Положения Коленчатого Вала), ДМРВ (Датчик Массового Расхода Воздуха) или ДПДЗ (Датчик Положения Дроссельной Заслонки).

Для точной локализации неисправности при плавающих оборотах последовательно выполняют:

1. Сброс ошибок ЭБУ и повторную диагностику после появления симптомов.
2. Проверку показаний тахометра параллельно с данными сканера (например, сравнение реальных RPM с расчётными).
3. Тестирование систем методом исключения: чистка дросселя, проверка вакуумных магистралей, замер давления топлива.

Характер колебаний тахометра	Вероятный источник проблемы
Резкие скачки (+/- 300-500 об/мин)	Подсос воздуха, неисправность EGR
Медленные волнообразные изменения	Датчик холостого хода, регулятор давления топлива
Провалы с подёргиванием	Свечи, катушки зажигания, ДПКВ
Хаотичные "рывки" стрелки	Коррозия контактов, нестабильное питание ЭБУ

Важно: Плавающие обороты на прогретом двигателе при включённых энергопотребителях (фары, кондиционер) часто указывают на слабый заряд АКБ или неисправность генератора, что также отражается на стабильности показаний тахометра.

Запаздывание стрелки прибора

Запаздывание стрелки тахометра проявляется как временной лаг между изменением оборотов двигателя и отражением этого изменения на шкале прибора. Данное явление особенно заметно при резком нажатии или сбросе педали газа, когда стрелка реагирует с задержкой в доли секунды или более. Это не всегда указывает на неисправность и может быть обусловлено конструктивными особенностями измерительной системы.

Физические принципы работы механизма стрелки требуют преодоления инерции и сил трения, что неизбежно создаёт небольшую задержку. В электронных тахометрах дополнительным фактором выступает время обработки сигнала датчиками и микропроцессором. Величина запаздывания строго нормируется производителями и обычно не превышает 0.3-0.5 секунд для исправных приборов.

Причины и значимость запаздывания

Ключевые факторы, влияющие на задержку реакции:

• Инерция подвижных частей – стрелка и катушка измерительного механизма обладают массой, требующей времени для разгона/торможения.
• Демпфирование системы – жидкости или магнитные успокоители специально замедляют колебания для повышения точности показаний.
• Скорость передачи сигнала – в цифровых системах задержка возникает при преобразовании импульсов датчика коленвала в аналоговый сигнал для стрелки.

Чрезмерное запаздывание (более 1 секунды) часто свидетельствует о неполадках:

Причина	Последствие для измерений
Износ подшипников стрелки	Заедание, неравномерное движение
Некорректная калибровка датчика	Систематическая ошибка данных
Проблемы с проводкой	Прерывистый сигнал, "прыжки" стрелки

В нормальных условиях незначительное запаздывание не препятствует контролю режима работы двигателя, так как водитель адаптируется к динамике прибора. Однако при диагностике мотора критично учитывать эту особенность: показания следует считывать после стабилизации стрелки, особенно при проверке холостых оборотов или максимальных значений.

Полное отсутствие показаний

Полное отсутствие любых показаний на тахометре означает, что прибор не получает сигнал от двигателя или не функционирует сам. Это критическая неисправность, требующая немедленной диагностики, так как водитель лишается контроля над оборотами коленчатого вала. Эксплуатация автомобиля в таком состоянии может привести к перегреву двигателя, повышенному износу деталей или полному выходу мотора из строя.

Первичную проверку следует начать с осмотра предохранителя, отвечающего за цепь тахометра – перегорание является частой причиной проблемы. Далее необходимо проверить целостность электропроводки к прибору и качество контактов на клеммах. Механические повреждения самого тахометра или датчика коленвала также полностью блокируют передачу данных.

Основные причины и методы диагностики

• Обрыв цепи питания: Проверьте напряжение на клеммах тахометра при включенном зажигании мультиметром.
• Выход из строя датчика: Протестируйте датчик коленвала (индуктивный или Холла) на соответствие параметрам сопротивления.
• Окисление контактов: Очистите разъёмы проводов, идущих к тахометру и датчику, от коррозии.
• Механическая поломка стрелки: Аккуратно постучите по стеклу прибора – если стрелка дёргается, требуется замена тахометра.

Если все перечисленные элементы исправны, проблема может скрываться в неисправном контроллере ЭСУД или повреждении экранированного провода, передающего импульсный сигнал. Для точного определения используйте осциллограф или обратитесь в сервис для компьютерной диагностики CAN-шины. Помните: игнорирование этой неполадки равноценно управлению с завязанными глазами – вы не сможете определить оптимальный момент переключения передач или заметить опасную нагрузку на двигатель.

Электромагнитные помехи

Электронные тахометры, особенно цифровые, подвержены влиянию электромагнитных помех (ЭМП), возникающих от внешних или внутренних источников. Эти помехи искажают слабые сигналы, поступающие от датчиков (индуктивных, Холла, оптических), что приводит к некорректному подсчету импульсов и, как следствие, к ошибкам в определении частоты вращения. Особенно критично это в условиях мощного промышленного оборудования или транспортных средств с насыщенной электроникой.

Постоянное или импульсное электромагнитное поле нарушает работу микропроцессорных схем устройства, вызывая "зависания", ложные срабатывания или полный сбой индикации. Без эффективной защиты точность показаний существенно снижается, а в экстремальных случаях прибор выходит из строя, что создает риски для контроля работы двигателя и безопасности.

Методы защиты тахометров от ЭМП

Для обеспечения устойчивости применяют комплекс инженерных решений:

• Экранирование: Корпус прибора и кабели датчиков выполняют из металла или покрывают токопроводящими материалами, блокирующими проникновение внешних полей.
• Фильтрация сигналов: Установка LC-фильтров (индуктивно-емкостных) на входных цепях подавляет высокочастотные помехи.
• Твистед-пары (витые пары): Использование экранированных витых пар для подключения датчиков снижает наводки в кабелях.
• Заземление: Корректное подключение к "массе" автомобиля или оборудования для отвода паразитных токов.
• Программная обработка: Алгоритмы в прошивке микроконтроллера распознают и игнорируют аномальные импульсы, вызванные помехами.

Особое внимание уделяется проектированию печатных плат: трассировка чувствительных цепей вдали от источников помех (например, блока зажигания), применение кольцевых дорожек (guard rings) и разделение аналоговых/цифровых земель.

Источник помех	Влияние на тахометр	Типовая защита
Система зажигания ДВС	Высокочастотные импульсы искажают сигнал датчика коленвала	Экранирование кабеля, ферритовые кольца
Электродвигатели/генераторы	Низкочастотные наводки в цепях питания	LC-фильтры на входе питания
Радиопередатчики/СВЧ-устройства	Помехи в широком частотном диапазоне	Полное экранирование корпуса

Подключение к источнику сигнала

Подключение тахометра к источнику сигнала является критически важным этапом его установки. Источником сигнала служит компонент двигателя, генерирующий электрические импульсы, частота которых прямо пропорциональна скорости вращения коленчатого вала. Без правильного подключения к этому источнику тахометр не сможет выполнять свою основную функцию – измерение оборотов двигателя.

Способ подключения зависит от конструкции двигателя и самого тахометра. Основные методы включают прямое подключение к первичной цепи системы зажигания (к катушке зажигания или прерывателю-распределителю), к выводу "W" генератора переменного тока, к отдельному датчику положения коленчатого вала (индуктивному, оптическому или Холла) или получение данных через цифровую шину (например, CAN) в современных автомобилях.

Типы подключения и источники сигнала

Тип подключения	Характеристики
К первичной цепи зажигания	Сигнал снимается с клеммы катушки зажигания (минус прерывателя или коммутатора). Подходит для бензиновых двигателей с контактной или бесконтактной системой зажигания. Сигнал представляет собой импульсы прерывания тока низкого напряжения.
К выводу "W" генератора	Используется на дизельных и некоторых бензиновых двигателях. Генератор вырабатывает переменное напряжение, частота которого пропорциональна скорости вращения его ротора (и, следовательно, коленвала). Сигнал требует обработки тахометром.
К датчику положения коленвала (ДПКВ)	Наиболее универсальный и точный метод для современных двигателей. Датчик (индуктивный, датчик Холла, оптический энкодер) генерирует импульсы при прохождении зубьев задающего диска на коленвале или маховике.
Через цифровую шину (CAN, LIN)	В современных автомобилях тахометр часто получает данные об оборотах напрямую от электронного блока управления двигателем (ЭБУ) по цифровой шине, минуя прямое подключение к аналоговому источнику сигнала.

При подключении необходимо учитывать ключевые параметры:

1. Количество импульсов на оборот коленчатого вала (Pulse Per Revolution - PPR): Определяется конструкцией задающего диска (количеством зубьев/прорезей) или особенностью источника сигнала (например, для 4-тактного 4-цилиндрового двигателя с зажиганием от катушки - обычно 2 импульса/оборот).
2. Тип сигнала: Аналоговый (синусоидальный от генератора), импульсный низковольтный (от катушки зажигания), импульсный высокоамплитудный (от индуктивного ДПКВ), цифровой прямоугольный (от датчика Холла или через CAN).
3. Уровни напряжения сигнала.

Неправильное подключение может привести к:

• Полному отсутствию показаний.
• Некорректным (завышенным или заниженным) показаниям оборотов.
• "Прыгающей" или неустойчивой стрелке.
• Повреждению тахометра или электрооборудования автомобиля.

Выбор места установки

Ключевым требованием при выборе места является обеспечение беспрепятственного обзора шкалы или дисплея тахометра без отрыва взгляда от дороги. Показания должны легко считываться под любым углом и при разном освещении, исключая риски бликов от солнца или фар встречных авто. Также учитывается защита прибора от вибраций, перепадов температур и влаги.

Обязательно предусматривается удобный доступ для подключения электропроводки к источнику сигнала (катушке зажигания, ЭБУ или генератору) и питанию. Место монтажа не должно мешать работе других органов управления, загораживать важные индикаторы или нарушать пассивную безопасность (например, создавать травмоопасные выступы).

Типовые варианты размещения

• Штатное положение в комбинации приборов: интегрируется в заводскую панель, обеспечивая эргономичный обзор и защиту от внешних воздействий.
• На рулевой колонке: популярно для дополнительных тахометров, минимизирует смещение взгляда с дороги, но требует надежного крепления.
• На центральной консоли: удобно для прокладки проводов, но может ухудшать обзорность или отвлекать внимание.
• На кронштейне у лобового стекла: обеспечивает максимальную видимость, однако повышает риск бликов и требует аккуратного монтажа.

Критерий	Оптимальное решение
Безопасность обзора	Зона прямого периферийного зрения (в пределах 30° от линии дороги)
Защита от повреждений	Участки без риска зацепа конечностями или грузом
Длина проводки	Минимизация расстояния до источника сигнала

Настройка чувствительности

Настройка чувствительности тахометра определяет минимальный уровень сигнала, необходимый для точного распознавания импульсов от контролируемого объекта (например, провода системы зажигания, вращающегося вала или лазерной метки). Корректная калибровка исключает ложные срабатывания от посторонних электромагнитных помех или механических вибраций, а также гарантирует стабильное измерение на низких оборотах.

Неверная чувствительность приводит к критическим погрешностям: завышенный порог вызывает "пропуск" импульсов и занижение реальных оборотов, а заниженный – фиксацию артефактов и резкие скачки показаний. Для оптических и лазерных моделей дополнительно учитывается расстояние до отражающей поверхности и степень её загрязнения.

Порядок настройки

Типовая процедура калибровки включает:

1. Эталонный источник: подключение к двигателю с известными стабильными оборотами (например, 1500 об/мин).
2. Регулировочный элемент: использование потенциометра/меню прибора с градацией "Высокая-Низкая".
3. Пошаговое изменение:
   • Снижайте чувствительность до момента пропадания показаний
   • Плавно повышайте до восстановления стабильного отображения эталонных оборотов
4. Верификация: проверка на разных режимах работы (холостой ход, максимальные обороты).

Особенности для типов датчиков:

Индуктивный	Корректировка расстояния до зубчатого шкива (0.5–3 мм)
Оптический	Контроль чистоты отражателя и фокусировки луча
Прямое подключение	Фильтрация помех в цепи зажигания

Важно: Для цифровых тахометров используйте заводские калибровочные режимы, описанные в технической документации.

Регулярная проверка точности

Тахометр, как измерительный прибор, подвержен естественной деградации точности из-за вибраций, температурных перепадов, электромагнитных помех и износа компонентов. Погрешность в показаниях напрямую влияет на корректность управления режимом работы двигателя, что может привести к преждевременному износу силового агрегата или перерасходу топлива.

Периодический контроль метрологических характеристик выявляет отклонения от нормы и позволяет своевременно выполнить калибровку или ремонт. Регулярность проверок определяется интенсивностью эксплуатации оборудования, требованиями производителя и отраслевыми нормативами – например, для коммерческого транспорта диагностика может требоваться каждые 10-15 тыс. км пробега.

Процедура и методы верификации

Основные этапы контроля включают:

• Сравнение с эталоном: подключение к диагностическому сканеру или калибратору с фиксацией расхождений на разных диапазонах оборотов
• Визуальную диагностику: проверку целостности проводки, контактов и отсутствия механических повреждений датчика
• Тестирование реакции: анализ скорости отклика стрелки при резком изменении частоты вращения вала

Тип погрешности	Допустимое значение	Метод коррекции
Систематическое смещение	±1.5% от шкалы	Калибровка нулевой точки
Неравномерность хода стрелки	≤2%	Замена приводного механизма
Задержка отклика	<0.8 сек	Диагностика датчика/проводки

Важно! Для цифровых тахометров дополнительно проверяют ПО на наличие обновлений, устраняющих программные сбои. При превышении допустимых отклонений показаний более чем на 3% обязательна замена датчика или блока индикации.

Защита от влаги и вибраций

Тахометры эксплуатируются в условиях повышенных механических нагрузок и контакта с жидкостями, особенно в транспортных средствах (мотоциклы, катера, спецтехника) и промышленных установках. Вибрации от двигателя или рабочих механизмов способны нарушить электрические соединения, повредить чувствительные компоненты и вызвать ложные показания. Влага провоцирует коррозию контактов, замыкания и выход прибора из строя.

Для обеспечения надежности применяются комплексные решения: герметичные корпуса с уплотнительными прокладками, защищающие от проникновения воды и пыли, а также демпфирующие элементы в конструкции креплений. Электронные платы покрываются специальными лаками, предотвращающими окисление. Ударопрочные материалы корпуса (например, термопластик с армированием) и виброизолирующие подложки гасят механические воздействия.

• Герметизация: Корпуса стандарта IP65/IP67 для защиты от струй воды и временного погружения
• Демпфирование: Резиновые втулки в креплениях, поглощающие вибрации
• Покрытия плат: Конформное лакирование для влаго- и химической стойкости
• Ударопрочные материалы: АБС-пластик, поликарбонат или металлические сплавы для корпуса

Фактор воздействия	Технология защиты	Результат
Брызги воды, дождь	Прокладки из EPDM-резины, герметичные кожухи	Класс влагозащиты IP65
Постоянные вибрации	Плавающее крепление экрана, гибкие разъемы	Стабильность показаний при тряске
Конденсат, влажная среда	Гидрофобные мембраны в вентиляционных каналах	Предотвращение запотевания и окисления

Калибровка нулевого положения

Калибровка нулевого положения тахометра – обязательная процедура для обеспечения точности измерений. Она компенсирует систематические погрешности, вызванные износом механических компонентов, температурными деформациями или изменением характеристик электронных датчиков. Без корректной настройки нуля прибор будет демонстрировать ложные показания даже при полной остановке двигателя.

Процедура выполняется при выключенном двигателе и отсоединённом сигнальном кабеле (для электронных моделей). Механические тахометры с тросовым приводом требуют дополнительной проверки люфта вала. Основные этапы калибровки включают:

• Фиксацию стрелки на нулевой отметке механическим регулятором (у аналоговых устройств)
• Сброс программных смещений через сервисное меню (у цифровых приборов)
• Проверку опорного напряжения в измерительной цепи (5V или 12V)

Последствия некорректной калибровки

Ошибка	Влияние на работу
Смещение нуля в "+"	Завышение реальных оборотов, ложное срабатывание рев-ограничителя
Смещение нуля в "-"	Отображение отрицательных оборотов на холостом ходу
Нестабильность нуля	Самопроизвольное "плавание" стрелки при заглушённом двигателе

Для аналоговых тахометров критичен механический износ возвратной пружины, у цифровых – дрейф параметров АЦП. Регулярность калибровки указана в технической документации устройства, но рекомендуется выполнять её при любом заметном отклонении стрелки от нуля в нерабочем состоянии.

Программирование предельных значений

Программирование предельных значений в тахометре позволяет установить пороговые показатели частоты вращения коленчатого вала, при достижении которых активируются предупреждающие сигналы. Эта функция дает возможность адаптировать устройство под конкретные характеристики двигателя и условия эксплуатации, обеспечивая своевременное оповещение о критических режимах работы.

Настройка осуществляется через интерфейс прибора или бортовой компьютер, где пользователь задает числовые параметры для срабатывания индикации. Установленные лимиты сохраняются в энергонезависимой памяти тахометра и остаются активными даже после отключения питания.

Ключевые аспекты настройки

Основные программируемые параметры включают:

• Красную зону - критический диапазон оборотов, при котором срабатывает визуальная индикация (обычно подсветка шкалы)
• Акустическое предупреждение - порог для активации звукового сигнала
• Буферную зону - предупреждающий диапазон перед входом в опасные обороты

Типовой процесс программирования:

1. Активация режима калибровки через сервисное меню
2. Выбор типа ограничения (звуковое/световое)
3. Установка значения в об/мин с помощью клавиш управления
4. Тестовое подтверждение срабатывания
5. Сохранение параметров в память

Тип двигателя	Рекомендуемая красная зона (об/мин)	Предел сигнализации
Бензиновый атмосферный	6000-7500	95% от максимума
Дизельный турбированный	4500-5500	90% от максимума
Спортивный мотоциклетный	11000-14000	97% от максимума

Корректная установка пределов предотвращает перекрут двигателя, снижает износ деталей КШМ и предупреждает термические повреждения. Особенно критично соблюдение лимитов при обкатке новых силовых агрегатов или эксплуатации в высокогорных условиях.

Компенсация износа двигателя

Тахометр играет ключевую роль в мониторинге изменений рабочих характеристик двигателя, вызванных естественным износом компонентов. По мере эксплуатации происходит снижение компрессии, износ поршневых колец, подшипников и других деталей, что может проявляться в нестабильности оборотов на холостом ходу, "плавающих" показаниях стрелки или трудностях поддержания заданной частоты вращения под нагрузкой. Водитель, наблюдая эти отклонения через тахометр, получает ранние сигналы для диагностики и предотвращения критического износа.

Современные электронные системы управления двигателем (ЭСУД) активно используют данные тахометра для автоматической адаптации параметров работы силового агрегата. Анализируя текущие обороты в сопоставлении с эталонными значениями для разных режимов, блок управления динамически корректирует настройки, компенсируя последствия износа и поддерживая стабильную работу двигателя без потери эффективности.

Адаптивные функции компенсации на основе данных тахометра

• Стабилизация холостого хода: ЭБУ автоматически повышает обороты при просадках, вызванных износом дроссельного узла или загрязнением топливных форсунок.
• Коррекция угла опережения зажигания: Учитывает изменение скорости вращения коленвала для предотвращения детонации и сохранения мощности.
• Регулировка состава топливно-воздушной смеси: Компенсирует снижение компрессии или износ форсунок коррекцией времени впрыска.
• Управление фазами газораспределения (VVT): Оптимизирует момент открытия клапанов для сохранения крутящего момента.

Тахометр как основа безопасной эксплуатации

Тахометр обеспечивает контроль частоты вращения коленчатого вала двигателя в режиме реального времени. Этот параметр критичен для предотвращения перегрузки силового агрегата и своевременного переключения передач.

Эксплуатация техники в недопустимом диапазоне оборотов ведет к катастрофическим последствиям: перегреву, масляному голоданию, детонации и преждевременному износу деталей. Тахометр позволяет водителю визуально отслеживать приближение к опасным режимам.

Ключевые функции для безопасности

Предотвращение "красной зоны": При достижении максимально допустимых оборотов (обычно обозначается красной чертой на шкале) тахометр сигнализирует о необходимости немедленного переключения передачи или снижения нагрузки. Игнорирование этого показателя приводит к:

• Деформации клапанов и поршней
• Разрушению шатунных подшипников
• Повреждению коленчатого вала

Оптимизация переключений: Для продления ресурса двигателя и трансмиссии рекомендуется переключать передачи в оптимальном диапазоне оборотов (чаще всего 2000-3000 об/мин для дизелей и 2500-4000 об/мин для бензиновых моторов). Тахометр точно указывает момент переключения.

Ситуация	Риск без тахометра	Действие с тахометром
Буксировка груза	Перегрев из-за работы на низких оборотах под нагрузкой	Удержание оборотов в крутящем диапазоне
Обгон на подъеме	Потеря мощности при резком открытии дросселя	Переключение на пониженную передачу при 4000-4500 об/мин
Длительный спуск	Раскрутка двигателя тормозной системой	Контроль оборотов при торможении двигателем

Диагностика неисправностей: Аномальные показания тахометра (плавающие обороты, самопроизвольное повышение/снижение) служат ранним признаком:

1. Проблем с топливной системой
2. Неисправностей датчиков ЭБУ
3. Сбоев в системе зажигания

Экономия ресурса: Постоянная работа на чрезмерно низких оборотах (ниже 1500 об/мин для большинства двигателей) вызывает вибрации, перегрузки цилиндро-поршневой группы и повышенный расход топлива. Тахометр помогает поддерживать эффективный режим.

Эволюция приборов от механики к смарт-системам

Первые тахометры были исключительно механическими устройствами. Они использовали центробежный принцип: вращающиеся грузики под действием центробежной силы отклоняли стрелку, соединенную с валом двигателя через гибкий трос. Точность таких приборов сильно зависела от износа компонентов и температурных условий, а шкала обычно ограничивалась критическими зонами "красной чертой".

С развитием электроники в середине XX века появились аналоговые электромагнитные тахометры. В них импульсы напряжения от системы зажигания (для бензиновых ДВС) или датчика коленвала преобразовывались катушкой индуктивности в отклонение стрелки. Это повысило надежность и позволило интегрировать тахометр в общую приборную панель без механической связи с мотором, хотя принцип отображения оставался аналоговым.

Цифровая революция и интеграция

Переход к цифровым технологиям кардинально изменил тахометры:

• Микропроцессорная обработка: сигналы от датчиков (индуктивных, оптических или Холла) оцифровываются и анализируются контроллером.
• Гибкое отображение: стрелочные индикаторы стали виртуальными (на ЖК- или OLED-экранах), появились цифровые шкалы и гистограммы.
• Диагностика: тахометр интегрирован в бортовую сеть (CAN/LIN шины), передавая данные для диагностики неисправностей (пропуски зажигания, колебания оборотов).

Современные смарт-системы расширили функционал тахометра до уровня интеллектуального помощника:

Функция	Принцип работы
Адаптивные подсказки	Подсветка оптимального диапазона оборотов для экономии топлива или динамичного разгона
Прогнозирование нагрузок	Анализ стиля вождения и дорожных условий для рекомендаций по переключению передач
Обратная связь с КПП	Синхронизация с роботизированными/автоматическими КПП для коррекции точек переключения
Защита двигателя	Автоматическое ограничение оборотов при холодном пуске или перегреве

Ключевой тренд – полное слияние тахометра с телематикой: данные оборотов в реальном времени анализируются облачными сервисами для оптимизации маршрутов, сервисных интервалов и даже расчета страховых тарифов (usage-based insurance). Физический прибор постепенно становится программным модулем в единой информационной экосистеме транспортного средства.

Список источников

При подготовке материалов о назначении и функциях тахометра использовались специализированные технические издания и отраслевые ресурсы. Все источники прошли проверку на соответствие актуальным стандартам автомобилестроения и приборостроения.

Ниже представлен перечень основных материалов, на основе которых составлена статья. В них детально раскрываются принципы работы устройства, его разновидности и область применения в современных транспортных средствах.

• Автомобильные контрольно-измерительные приборы (учебное пособие для технических вузов под ред. Петрова А.И.)
• Энциклопедия "Электрооборудование транспортных средств" (раздел "Системы мониторинга ДВС")
• Технический справочник "Диагностическое оборудование для автотранспорта" (глава "Аналоговые и цифровые тахометры")
• Отраслевой журнал "Автоэлектроника и компоненты" (статья "Эволюция методов измерения частоты вращения")
• Производитель автомобильных компонентов BOSCH: техническая документация к штатным тахометрам
• ГОСТ Р 41.39-99 "Единообразные предписания, касающиеся приборов для измерения скорости"
• Методическое руководство "Диагностика двигателей внутреннего сгорания" (раздел "Контроль рабочих параметров")

Видео: Почему тахометр выдаёт неправильные значения


• Ford Focus III - характеристики и мнения владельцев

• Надежные автомобили б/у - недорого и практично

• Не включается видеорегистратор - инструкция по эксплуатации и настройке
