Тахометр ВАЗ-2106 - схема подключения, устройство, неисправности

Статья обновлена: 18.08.2025

Тахометр – ключевой прибор на панели ВАЗ-2106, визуально отображающий частоту вращения коленчатого вала двигателя. Его корректная работа напрямую влияет на контроль режимов эксплуатации мотора, предотвращение перегрузок и диагностику неполадок.

Понимание устройства тахометра, принципа его подключения к бортовой сети и системе зажигания, а также знание типовых неисправностей критически важны для владельца "классики". Отсутствие показаний, "плавающая" стрелка или хаотичные скачки сигнализируют о проблемах, требующих немедленного устранения.

В статье детально разберем электрическую схему подключения прибора, конструктивные особенности штатного тахометра ТХ-193 и последовательно рассмотрим распространенные причины его отказов – от повреждения проводки до выхода из строя внутренних элементов.

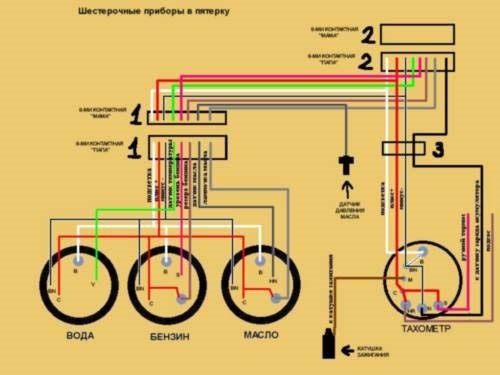

Общая схема работы приборной панели

Приборная панель ВАЗ-2106 функционирует по централизованной схеме с питанием от замка зажигания. Напряжение +12В подается через предохранители №1 (10А) и №2 (10А) на комбинацию приборов, где распределяется между тахометром, контрольными лампами и указателями. Общая масса обеспечивается через черный провод, подключенный к кузову автомобиля.

Электрические сигналы от датчиков двигателя поступают на приборы через жгут проводов. Тахометр получает импульсы с катушки зажигания (вывод «К»), термометр – данные от температурного датчика в блоке цилиндров, указатель уровня топлива – информацию с поплавкового датчика в баке. Спидометр работает механически через трос привода от КПП.

Ключевые компоненты схемы

Элемент	Источник сигнала	Назначение провода
Тахометр	Катушка зажигания	Коричневый (импульсный)
Указатель температуры	Датчик в блоке ДВС	Желтый (сигнальный)
Указатель уровня топлива	Датчик в баке	Розовый (сигнальный)
Контрольные лампы	Датчики давления масла, тормозов	Синий/серый (замыкание на массу)

Принцип преобразования сигналов: Аналоговые приборы (тахометр, термометр) используют биметаллические пластины. Импульсы с катушки зажигания через ограничительный резистор поступают на катушку тахометра, где преобразуются в отклонение стрелки пропорционально частоте вращения коленвала.

Особенности подключения:

• Подсветка работает через отдельную цепь с серым проводом и ручным регулятором яркости
• Сигнальные провода датчиков замыкаются на массу при срабатывании (давление масла, ручной тормоз)
• Обходной резистор тахометра (1.5-2.5 кОм) согласует сигнал катушки с измерительной цепью

Внешний вид и расположение тахометра на щитке приборов

Тахометр ВАЗ-2106 представляет собой круглый прибор с черным матовым циферблатом. Шкала градуирована от 0 до 8000 об/мин с цифровыми отметками через каждую тысячу оборотов, причем зона свыше 5500 об/мин выделена красным цветом для индикации критичных режимов работы двигателя. В центре расположена стальная стрелка с противовесом, а по периметру циферблата имеется хромированное кольцо. Нижняя часть прибора оснащена регулируемой подсветкой оранжевого свечения.

На щитке приборов тахометр закреплен в левой части, симметрично спидометру. Он установлен непосредственно за пластиковой панелью в круглом вырезе, фиксируется винтами с тыльной стороны. Прибор соседствует с комбинацией контрольных ламп слева и блоком указателей давления/топлива справа, при этом его ось располагается строго напротив места водителя для оптимального обзора.

Основные компоненты конструкции механического тахометра

Механический тахометр ВАЗ-2106 состоит из нескольких ключевых элементов, обеспечивающих преобразование частоты вращения коленчатого вала в показания на шкале прибора. Эти компоненты образуют замкнутую систему с механическим приводом и магнитным преобразованием сигнала.

Конструкция включает как подвижные, так и стационарные части, работающие в строгом взаимодействии. Основными функциональными узлами являются приводной механизм, преобразователь энергии и индикаторное устройство, заключенные в защитный корпус.

• Приводной тросик – передает вращение от распределительного вала двигателя к входному валику тахометра. Имеет стальную оплетку и гибкий сердечник.
• Постоянный магнит – закреплен на вращающемся валике. Создает переменное магнитное поле при вращении.
• Чувствительная катушка – неподвижный медный проводник, внутри которого индуцируются вихревые токи (токи Фуко) при прохождении магнитного поля.
• Экран-демпфер – алюминиевый диск, взаимодействующий с магнитным полем катушки. Преобразует электромагнитные силы в механическое движение.
• Возвратная пружина – обеспечивает нулевое положение стрелки при отсутствии вращения и линейность показаний.
• Измерительная стрелка – кинематически связана с экраном через ось. Указывает значение оборотов на шкале.
• Градуированная шкала – проградуирована в диапазоне 0-5000 об/мин с цветовыми зонами безопасной и критичной работы двигателя.
• Защитный корпус – металлический кожух с линзой, предохраняющий механизм от пыли, влаги и механических повреждений.

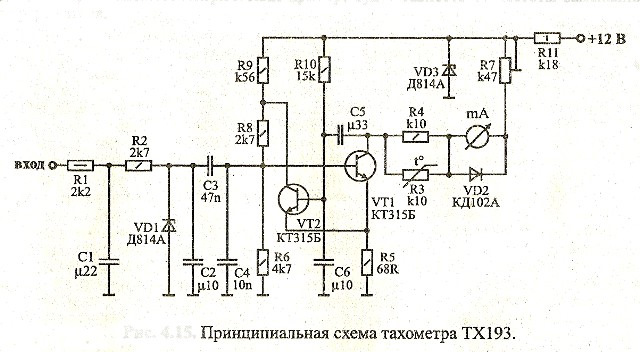

Принцип преобразования импульсов в показания оборотов

Тахометр ВАЗ-2106 использует импульсы зажигания от первичной цепи катушки для определения частоты вращения коленчатого вала. Каждый импульс соответствует искрообразованию в одном цилиндре, а поскольку двигатель четырёхтактный, за два оборота коленвала генерируется четыре искры (по одной на каждый цилиндр).

Микросхема тахометра (типа LM2907N или аналог) преобразует частоту входных импульсов в пропорциональное напряжение. Это реализуется через схему частотно-зависимого заряда конденсатора: чем выше частота импульсов, тем больше ток заряда, что приводит к росту напряжения на выходе микросхемы.

Этапы преобразования сигнала

• Формирование импульсов: Сигнал с клеммы «К» катушки зажигания подаётся через ограничительный резистор на вход микросхемы.
• Интегрирование: Конденсатор в цепи заряжается током, величина которого зависит от частоты импульсов.
• Линеаризация: Опорное напряжение стабилизирует характеристику преобразования «частота-напряжение».
• Усиление: Полученное постоянное напряжение усиливается и подаётся на магнитоэлектрическую измерительную головку.

Параметр	Значение	Влияние на показания
Частота импульсов (Гц)	≈33.3 при 1000 об/мин	Прямая пропорциональность
Выходное напряжение (В)	0.5–7.5 (зависит от оборотов)	Определяет угол отклонения стрелки

Калибровка шкалы (в об/мин) достигается подбором номинала подстроечного резистора, который регулирует чувствительность цепи. Механизм измерительной головки преобразует напряжение в перемещение стрелки по градуированной шкале, используя взаимодействие магнитного поля катушки с постоянным магнитом.

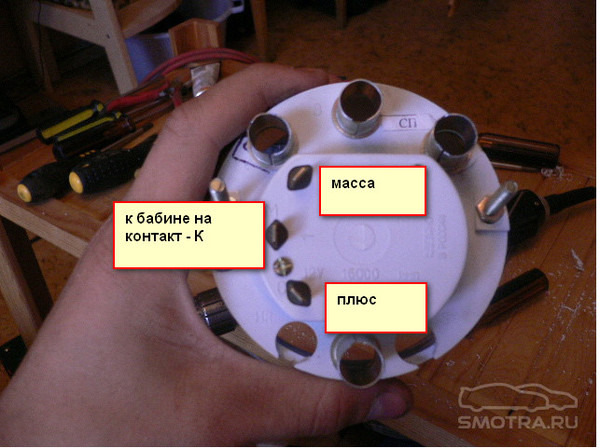

Спецификация клемм на задней панели устройства

На задней панели тахометра ВАЗ-2106 расположены три стандартные клеммы, каждая из которых выполняет строго определённую функцию в электрической схеме. Эти контакты обеспечивают питание прибора, подключение к массе автомобиля и передачу сигнала от системы зажигания для корректного измерения оборотов двигателя.

Цветовая маркировка проводов может варьироваться в зависимости от года выпуска автомобиля и модификации жгута, однако функциональное назначение клемм остаётся неизменным. Ниже представлена детальная расшифровка подключений для базовой трёхконтактной схемы.

Обозначение клеммы	Назначение	Типовой цвет провода
«+»	Питание +12В от замка зажигания	Красный/коричневый
«–»	Подключение к массе кузова	Чёрный
«К»	Сигнальный вход от катушки зажигания (клемма «К» бобины)	Белый/зелёный

Распиновка разъема тахометра ВАЗ-2106

Разъем тахометра ВАЗ-2106 имеет трехконтактную конструкцию типа "лопата". Каждый контакт отвечает за конкретную электрическую цепь, обеспечивающую работу прибора. Правильное подключение гарантирует корректное считывание оборотов двигателя и исключает повреждения схемы.

Распиновка выполняется следующим образом:

Позиция контакта	Цвет провода	Назначение
Левый (1)	Коричневый	Сигнал с катушки зажигания (клемма "К⏚")
Центральный (2)	Белый	Подключение к лампе подсветки
Правый (3)	Красный с полосой	Питание +12В от замка зажигания

Распространенные неисправности при нарушении распиновки:

• Отсутствие показаний при перепутанных контактах питания и сигнала
• Постоянно горящая подсветка при замыкании белого провода на массу
• Выход из строя микросхемы КР157ДА1 при подаче питания на сигнальный вход

Тип и характеристики сигнального кабеля

Сигнальный кабель тахометра ВАЗ-2106 передает импульсы напряжения от первичной обмотки катушки зажигания (вывод «К») на измерительный узел прибора. Он работает в условиях высокого электромагнитного поля и вибраций.

Для корректной передачи сигнала используется специальный экранированный провод. Основные требования к нему: термостойкая изоляция, устойчивость к агрессивным средам (масло, топливо) и минимальное сопротивление.

Ключевые параметры

Стандартный кабель имеет следующие характеристики:

• Марка провода: ПВЛ, ПГВА или аналоги с медной жилой
• Сечение жилы: 0.75–1.0 мм²
• Экранирование: Оплётка из медных нитей (защита от помех)
• Изоляция: ПВХ-пластикат, рассчитанный на -40°C...+105°C
• Длина: ≈100–120 см (зависит от конкретной модели)

Схема подключения: Экранирующая оплётка обязательно заземляется на кузов через клемму тахометра. Центральная жила соединяется с контактом «К» катушки зажигания.

Параметр	Значение
Цвет изоляции	Чёрный или коричневый
Критичные повреждения	Переломы жилы, нарушение экрана, пробой изоляции

Важно: Запрещена замена на неэкранированный провод – это вызывает "дёргание" стрелки тахометра из-за электромагнитных наводок.

Подключение питания (+) к замку зажигания

Питание к замку зажигания ВАЗ-2106 подается через предохранитель №6 (16А) в монтажном блоке. Основной силовой провод коричневого цвета (условное обозначение в схемах) соединяет клемму "30" замка зажигания с плюсовой клеммой аккумуляторной батареи. Этот кабель обеспечивает постоянное напряжение +12В независимо от положения ключа.

Сечение провода должно быть не менее 2.5 мм² для предотвращения потерь напряжения. На участке между АКБ и предохранителем обязательна установка пластинчатого термопредохранителя (80А), защищающего цепь от КЗ. При подключении убедитесь в отсутствии окислов на клеммах и плотности контактов в колодке замка.

Ключевые точки подключения

Элемент цепи	Назначение	Характеристики
Клемма "30" замка	Вход постоянного +12В	Коричневый провод, сечение 2.5 мм²
Предохранитель №6	Защита цепи питания	16А, монтажный блок
Термопредохранитель	Аварийная защита	80А, 5 см от АКБ+

Распространенные ошибки монтажа:

• Замена термопредохранителя на "жучок" – вызывает риск возгорания
• Коррозия контактов в колодке замка – приводит к падению напряжения
• Несоответствие сечения провода – вызывает перегрев цепи

Цепь подключения к массе автомобиля (-)

Провод массы тахометра ВАЗ-2106 выполнен в черной изоляции и подключается непосредственно к кузову автомобиля. Ключевая точка соединения – винт крепления корпуса самого прибора к металлической панели приборного щитка, обеспечивающий электрический контакт через раму.

Дополнительный контакт массы реализуется через фиксацию гайки крепления тахометра на задней части его корпуса. Эта гайка притягивает металлическую шайбу-площадку, которая при установке плотно прижимается к токопроводящей поверхности щитка приборов, замыкая цепь на кузов.

Ключевые особенности и требования

Для стабильной работы цепи критически важны:

• Чистота и целостность контактных площадок на кузове и приборе
• Отсутствие коррозии или краски под крепежными элементами
• Надежная затяжка крепежных винтов и гаек

Типовые неисправности цепи массы

Неисправность	Внешнее проявление	Способ проверки
Окисление контактов	Плавающие показания, хаотичное движение стрелки	Визуальный осмотр, зачистка контактов
Ослабление крепежа	Полный отказ тахометра при тряске	Подтяжка крепежных гаек, проверка мультиметром
Обрыв провода	Постоянное отсутствие показаний	Прозвонка цепи тестером на обрыв

При диагностике обязательно проверяется напряжение между клеммой массы тахометра и минусовой клеммой АКБ – оно не должно превышать 0.2 В. Превышение указывает на плохой контакт в цепи.

Коммутация с катушкой зажигания

Тахометр ВАЗ-2106 подключается к первичной цепи системы зажигания через вывод "К" катушки. Принцип работы основан на измерении частоты импульсов напряжения, возникающих при размыкании контактов прерывателя (в контактной системе) или работе коммутатора (в бесконтактной). Каждый импульс соответствует образованию искры в цилиндрах, что позволяет преобразовывать частоту сигнала в показания оборотов двигателя.

Сигнальный провод тахометра (обычно коричневый) соединяется с клеммой "К" катушки зажигания, которая также связана с прерывателем/коммутатором. Параллельно в цепи установлен конденсатор для подавления помех и сглаживания формы импульса. Полярность подключения критична: ошибка вызовет некорректную работу или повреждение прибора.

Схема подключения сигнального провода:

Элемент цепи	Точка подключения тахометра
Катушка зажигания	Клемма "К" (первичная обмотка)
Прерыватель/коммутатор	Через катушку зажигания
Конденсатор подавления помех	Параллельно сигнальной линии

Типичные неисправности коммутации:

• Обрыв сигнального провода – стрелка тахометра не отклоняется от нуля.
• Короткое замыкание на массу – тахометр не работает, возможны сбои в искрообразовании.
• Окисление контактов на клемме "К" – хаотичные скачки стрелки или заниженные показания.
• Неисправность конденсатора – помехи в работе радиоприемника, "дребезг" стрелки тахометра.
• Неправильная полярность – обратное движение стрелки или отказ прибора.

Распайка проводов от прерывателя-распределителя

От прерывателя-распределителя (трамблера) к катушке зажигания и тахометру идёт один ключевой провод низкого напряжения. Он подключён к клемме «К» катушки зажигания и параллельно выводится на вход тахометра для считывания импульсов. Цветовая маркировка провода – коричневый (основной от трамблера к катушке) и коричневый с белой полосой (ответвление на тахометр).

Непосредственно от трамблера отходит только коричневый провод, который соединяет подвижный контакт прерывателя с катушкой. Тахометр подключается к этому же проводу через отдельный отвод, а не напрямую к распределителю. Целостность соединения критична: разрыв или коррозия контактов нарушают формирование импульсов, что сказывается на работе двигателя и показаниях тахометра.

Возможные неисправности

• Обрыв коричневого провода между трамблером и катушкой – приводит к полному отказу двигателя и нулевым показаниям тахометра.
• Окисление контактов на клемме «К» катушки или в разъёме трамблера – вызывает «плавание» оборотов на тахометре и неустойчивую работу мотора.
• Замыкание провода на массу – провоцирует пропуски зажигания, снижение мощности двигателя и хаотичные скачки стрелки тахометра.
• Нарушение изоляции – приводит к паразитным помехам, искажающим сигнал на тахометре (стрелка дёргается или не реагирует на изменение оборотов).

Особенности соединения на бесконтактной системе зажигания

При установке тахометра ВАЗ-2106 на автомобиль с бесконтактной системой зажигания (БСЗ) критически важно правильно подключить сигнальный провод. В отличие от контактной системы, где сигнал снимается с катушки зажигания (К-зажим), в БСЗ используется специальный вывод коммутатора, предназначенный для тахометра.

Коммутатор БСЗ содержит отдельную клемму с маркировкой "К" или "Тахо", к которой необходимо подсоединить сигнальный кабель от тахометра. Прямое подключение к катушке зажигания (клемма "К") вызовет некорректную работу прибора или его поломку из-за различий в форме импульсов между системами зажигания.

Схема подключения и ключевые компоненты

Основные элементы цепи подключения:

• Сигнальный провод тахометра: Подсоединяется исключительно к клемме "Тахо" на коммутаторе
• Коммутатор: Преобразует сигналы датчика Холла и формирует выход для катушки/тахометра
• Дополнительное сопротивление: Штатно присутствует в цепи питания тахометра ВАЗ-2106

Элемент системы	Назначение в цепи тахометра
Клемма "Тахо" коммутатора	Источник импульсного сигнала для тахометра
Проводка от коммутатора	Передает сигнал без помех (экранированный кабель)
Штатное сопротивление	Защищает обмотку тахометра от перегрузки

Типовые неисправности при подключении

1. Отсутствие показаний: Обрыв сигнального провода или неверное подключение к коммутатору
2. Зашкаливание стрелки: Прямое соединение с катушкой зажигания вместо коммутатора
3. Нестабильная работа: Повреждение экранировки провода, плохой контакт на клемме
4. Отказ системы зажигания: Короткое замыкание сигнального провода на массу

При замене контактной системы на БСЗ обязательно требуется перенос сигнального кабеля тахометра с катушки зажигания на соответствующий разъем коммутатора для сохранения функциональности прибора.

Сопряжение с выводами генератора

Тачометр ВАЗ-2106 подключается к контакту "W" генератора переменного тока через отдельный провод. Этот вывод расположен на задней крышке генератора и маркируется буквой "W" или цифрой "31" в зависимости от модели. Контакт напрямую связан с обмоткой статора, что позволяет считывать импульсы напряжения, пропорциональные частоте вращения коленвала.

Для корректной работы требуется соблюдение полярности: провод от тахометра подсоединяется строго к указанному выводу генератора. Ошибочное подключение к "+" или массе приведёт к сбоям в работе или повреждению прибора. Сечение провода должно быть не менее 0.75 мм², а длина – соответствовать штатной трассе проводки автомобиля.

Особенности подключения

• Генераторы типа Г-221: контакт "W" выведен отдельным резьбовым штырём
• Модификации без вывода "W": требуется установка дополнительного провода между диодной сборкой и клеммой "W"
• Проверка сигнала: напряжение на контакте должно составлять 7-14В при работе двигателя

Цвет провода	Куда подключать	Ошибки подключения
Коричневый	Вывод "W" генератора	К клемме "30" (+)
Белый	Зажигание (+12V при включении)	К постоянному "+"
Серый	Лампа подсветки	На массу

При замене генератора обязательно проверяйте наличие вывода "W" – современные аналоги часто требуют самостоятельного монтажа дополнительной клеммы. Отсутствие контакта проявляется как неподвижная стрелка тахометра при запущенном двигателе. Для диагностики используйте осциллограф: сигнал должен иметь форму синусоиды с частотой, соответствующей оборотам мотора.

Проверка правильности соединения проводов

Сверьте цветовую маркировку проводов на разъёме тахометра с цветами на колодке приборной панели и схемой подключения для вашей модели ВАЗ-2106. Несоответствие цветов – основной признак ошибки монтажа.

Проверьте надёжность фиксации всех клемм в разъёмах тахометра и катушки зажигания. Ослабшие контакты вызывают прерывистую работу или полный отказ прибора.

Этапы диагностики соединений

1. Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания.
2. Снимите защитный кожух рулевой колонки для доступа к разъёму тахометра.
3. Сравните фактические подключения со схемой:

   Контакт тахометра	Цвет провода	Назначение
   "+"	Красный	Питание (через замок зажигания)
   "-"	Чёрный	Масса (кузов)
   "К"	Коричневый	Катушка зажигания (клемма "КБ")
   "Л"	Серый (или белый)	Лампа подсветки

4. Прозвоните мультиметром целостность проводов от тахометра до катушки и массы.
5. Осмотрите контакт "К" на катушке: окисление или повреждение изоляции нарушают сигнал.

Критичные ошибки: подключение контакта "К" тахометра напрямую к "+" АКБ (выведет из строя прибор), перепутанные "масса" и "питание", обрыв коричневого провода к катушке. Несоответствие схеме гарантированно вызывает некорректные показания или мигание стрелки.

Диагностика отсутствия подачи напряжения

Отсутствие напряжения на клеммах тахометра – частая причина его неработоспособности. Без стабильного питания прибор не сможет обрабатывать сигналы от системы зажигания и отображать обороты двигателя. Проверку необходимо начинать с ключевых точек цепи, исключая наиболее вероятные причины обрыва или короткого замыкания.

Первым делом убедитесь в исправности предохранителя №2 (10А) в монтажном блоке, отвечающего за цепь приборной панели. Даже если внешне плавкая вставка цела, контакты в гнезде могут окислиться или ослабнуть, что прерывает подачу тока. Требуется физическая проверка напряжения на обоих контактах держателя предохранителя относительно "массы".

Пошаговая проверка цепи питания

1. Контроль массы: Проверьте надежность контакта черного провода тахометра с кузовом (точка крепления под торпедой возле рулевой колонки). Зачистите клемму и площадку кузова при наличии коррозии.
2. Тест напряжения на клемме "Б+": При включенном зажигании измерьте мультиметром напряжение на коричневом проводе, идущем к тахометру. Отсутствие 12В указывает на обрыв между прибором и замком зажигания.
3. Прозвонка провода "Б+": Снимите комбинацию приборов. Проверьте целостность коричневого провода от колодки тахометра до контакта "15" замка зажигания. Ищите переломы в местах перегибов у рулевой колонки.
4. Диагностика замка зажигания: Убедитесь в наличии напряжения на выходе контакта "15" замка при повороте ключа. Его отсутствие свидетельствует о неисправности контактной группы или обрыве до монтажного блока.

Возможные неисправности:

• Окисление или разрушение контактов в колодках монтажного блока или приборной панели.
• Обрыв коричневого провода в жгуте из-за перетирания (особенно возле подвижных элементов рулевой колонки).
• Внутренний обрыв в катушке тахометра или нарушение пайки на его клемме "Б+".
• Короткое замыкание коричневого провода на "массу", приводящее к перегоранию предохранителя.

Тестирование целостности заземляющего контура

Проверка контура заземления критична для корректной работы тахометра ВАЗ-2106, так как неисправность цепи вызывает ложные показания или полный отказ прибора. Нарушение контакта в "массе" провоцирует нестабильное прохождение сигнала от катушки зажигания к измерителю оборотов.

Для диагностики потребуется мультиметр в режиме омметра и визуальный осмотр точек подключения. Перед тестированием обязательно отсоедините клемму "-" аккумулятора для предотвращения короткого замыкания и повреждения электроники.

Порядок проверки цепи заземления

1. Кузов автомобиля: Приложите один щуп мультиметра к оголённому металлу кузова (например, болту крепления педали), второй – к клемме "-" аккумулятора. Нормальное сопротивление – не более 0.5 Ом.
2. Крепление тахометра: Замерьте сопротивление между металлической частью корпуса прибора и кузовом. Показания выше 1 Ома указывают на окисление контактов или дефект крепёжных скоб.
3. Точки подключения чёрного провода: Проверьте участки цепи от разъёма тахометра до главного жгута и далее до кузова. Разъедините фишки и протестируйте каждый сегмент отдельно.

Ключевые зоны риска: окисление контактов в колодке под рулевой колонкой, коррозия на скобах крепления панели приборов, нарушение целостности провода в гофре между кузовом и дверью. При выявлении обрыва замените повреждённый участок проводом аналогичного сечения, зачистите контакты и обработайте их токопроводящей смазкой.

Точка проверки	Нормальное сопротивление	Признак неисправности
Кузов – минус АКБ	0-0.5 Ом	Показания выше 2 Ом
Корпус тахометра – кузов	0-1 Ом	Обрыв цепи (>5 Ом)
Чёрный провод (разъём тахометра) – кузов	0-0.3 Ом	Колебания при движении жгута

Проверка сигнального кабеля на обрыв

Сигнальный кабель передаёт импульсы от катушки зажигания к тахометру. Обрыв в этом проводе приводит к полному отказу показаний прибора или хаотичным скачкам стрелки. Диагностика выполняется при выключенном зажигании.

Для проверки потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Кабель отсоединяют от клеммы «К+» катушки зажигания и от соответствующего контакта на задней панели тахометра.

Пошаговая процедура диагностики

1. Переведите мультиметр в режим прозвонки/сопротивления.
2. Подключите один щуп к центральной жиле кабеля со стороны катушки.
3. Второй щуп присоедините к центральной жиле со стороны тахометра.
4. Оцените результаты:
   • Звуковой сигнал/0–2 Ом: цепь исправна, обрыв отсутствует.
   • «OL»/«1» (бесконечность): обрыв проводника.

При обнаружении обрыва проверьте целостность кабеля по всей длине, особое внимание уделяя участкам перегиба у рулевой колонки и в моторном щите. Дополнительно убедитесь в отсутствии замыкания на массу: подключите один щуп к центральной жиле, второй – к оголённому металлу кузова. Корректное значение – более 1 МОм.

Калибровка показаний тахометра

Калибровка тахометра ВАЗ-2106 требуется при несоответствии показаний реальным оборотам двигателя. Процедура выполняется с помощью эталонного прибора (например, диагностического сканера с функцией замера RPM) и регулировочных элементов схемы.

Основные этапы калибровки включают проверку сигнала с катушки зажигания, контроль опорного напряжения и настройку переменного резистора на задней панели прибора. Работы проводятся на прогретом двигателе в режиме холостого хода.

Порядок выполнения калибровки

1. Подключите эталонный тахометр/сканер к двигателю согласно инструкции
2. Запустите мотор и доведите температуру до рабочей (80-90°C)
3. Сравните показания штатного и эталонного приборов на холостом ходу (750-800 об/мин)
4. Снимите защитную крышку с задней части тахометра
5. Отрегулируйте подстроечный резистор тонкой отверткой до совпадения значений
6. Проверьте точность в диапазоне 2000-4000 об/мин

Ключевые параметры для контроля:

Опорное напряжение на клеммах	7.0 ± 0.2 В
Сопротивление катушки	0.5-1.5 Ом
Зазор контактов прерывателя	0.35-0.45 мм

При невозможности откалибровать показания в допустимый диапазон (±100 об/мин) проверьте цепь подключения: коррозию контактов, обрыв провода от катушки, неисправность конденсатора на задней панели прибора. Механическое повреждение рамки измерителя или износ шестерён привода требуют замены тахометра.

Симптомы повреждения внутренних обмоток

При повреждении обмоток катушки тахометра ВАЗ-2106 возникают характерные неисправности в работе прибора. Эти дефекты напрямую влияют на точность измерения оборотов двигателя и стабильность показаний.

Нарушение целостности проволочных витков приводит к изменению электрических параметров катушки. Это провоцирует отказ тахометра или его некорректную работу в разных режимах эксплуатации автомобиля.

Типичные признаки неисправности

• Полное отсутствие реакции стрелки при запуске двигателя, независимо от оборотов коленвала
• Резкие скачки показаний без изменения режима работы двигателя
• Зависание стрелки на определенном значении с последующим резким падением до нуля
• Неадекватная реакция на газ: показания снижаются при увеличении оборотов или не поднимаются выше 2000-3000 об/мин
• Самопроизвольные колебания стрелки при стабильных холостых оборотах

Сопутствующие признаки	Физическая причина
Появление запаха горелой изоляции	Перегрев катушки из-за межвиткового замыкания
Видимые почернения на корпусе прибора	Термическое повреждение обмоток
Неравномерный нагрев корпуса тахометра	Локальные повреждения в обмотках

Важно отличать эти симптомы от неисправностей датчика Холла или обрывов проводки. Для точной диагностики требуется проверка сопротивления обмоток мультиметром: отклонение от номинала 150-200 Ом подтверждает повреждение катушки.

Выявление замыканий в схеме подключения

Замыкание в цепи тахометра проявляется некорректными показаниями, хаотичным движением стрелки или полным отказом прибора. Наиболее частые причины – повреждение изоляции проводов, окисление контактов или нарушение монтажа при самостоятельном ремонте.

Проверку начинают с визуального осмотра трассы провода от тахометра до катушки зажигания и распределителя. Особое внимание уделяют участкам возле кронштейнов, точек крепления и зонам контакта с подвижными элементами рулевой колонки.

Методы диагностики

1. Тестером в режиме прозвонки:
   • Отсоедините клеммы АКБ и разъём тахометра
   • Прозвоните цепь "плюса" (коричневый провод) на массу – звуковой сигнал укажет КЗ
   • Проверьте изоляцию сигнального провода (белый с чёрной полосой) от массы
2. Контроль напряжения:
   • Подключите АКБ, включите зажигание
   • Замерьте напряжение на коричневом проводе – менее 10В свидетельствует о КЗ в цепи

Провод	Нормальное сопротивление	Признак КЗ
Коричневый (+12В)	Бесконечность	Зуммер пищит при проверке на массу
Белый с чёрной полосой (сигнал)	Бесконечность	Показания ниже 1 МОм

Важно! При обнаружении КЗ последовательно отключайте участки цепи, сужая зону поиска. Часто проблема кроется в перетёртой изоляции возле крепления педального узла или повреждённой гофре жгута.

Диагностика неисправностей генератора (для тахометра нового образца)

Работа тахометра нового образца на ВАЗ-2106 напрямую зависит от исправности генератора и качества выдаваемого им напряжения, так как сигнал для подсчета оборотов двигателя снимается именно с вывода "Ш" (обмотка возбуждения) генератора. Любые неполадки в цепи или самом генераторе, влияющие на этот сигнал, приведут к некорректным показаниям или полному отказу тахометра.

Диагностику генератора при проблемах с тахометром нового образца необходимо начинать с проверки его выходных параметров и целостности соответствующих цепей, уделяя особое внимание соединению тахометра с клеммой "Ш" генератора. Важно помнить, что неисправность может крыться как в самом генераторе (щетки, регулятор напряжения, диодный мост, обмотки), так и в проводке или контактах.

Методы диагностики

При подозрении на неисправность генератора, влияющую на тахометр, выполните следующие проверки:

1. Визуальный осмотр и проверка цепей:
   • Убедитесь в надежности и отсутствии окислов на клеммах аккумуляторной батареи.
   • Проверьте целостность, отсутствие переломов и надежность контакта в проводе, идущем от клеммы "Ш" генератора к контакту "Г" ("Генератор") колодки жгута тахометра.
   • Осмотрите состояние ремня генератора (натяжение, отсутствие трещин, износа).
   • Проверьте надежность "массовых" соединений: кузова, двигателя, самого генератора.
2. Измерение напряжения:
   • Замерьте напряжение на клеммах аккумулятора при неработающем двигателе (норма ~12.6В).
   • Запустите двигатель и замерьте напряжение на клеммах АКБ при средних оборотах (~2000-2500 об/мин) без включения мощных потребителей (фары, печка). Нормальное напряжение должно быть в пределах 13.8В - 14.5В.

Проверка напряжения на клеммах АКБ при работающем двигателе:

Показания вольтметра	Возможная причина	Влияние на тахометр
Менее 13.0 В	Недостаточный заряд, неисправность генератора (щетки, регулятор напряжения, диодный мост, обмотка статора), слабое натяжение ремня.	Тахометр может не работать или показывать заниженные/нестабильные обороты.
Более 14.8 В	Неисправность регулятора напряжения (пробой), замыкание обмотки возбуждения на "+".	Риск повреждения электрооборудования, тахометр может работать некорректно или выйти из строя.
Напряжение сильно "плавает"	Износ щеток, плохой контакт в цепи возбуждения или "массы", неисправный регулятор напряжения, задиры на контактных кольцах ротора.	Показания тахометра будут "скакать", стрелка дергаться.
В норме (13.8В - 14.5В)	Генератор выдает заряд, но проблема может быть в конкретно сигнальном проводе "Ш" или самом тахометре.	Тахометр может не работать из-за обрыва/КЗ в проводе "Ш", неисправности контактов или самого прибора.

Дополнительные проверки:

• Проверка сигнала с клеммы "Ш": С помощью осциллографа или тестера, способного измерять переменное напряжение (AC), проверьте наличие пульсирующего напряжения на клемме "Ш" генератора при работе двигателя. Его наличие и форма сигнала критичны для тахометра.
• Проверка реле-регулятора: Часто является причиной нестабильного напряжения. Проверяется отдельно или заменой на заведомо исправный.
• Проверка щеток и контактных колец: Снимите реле-регулятор (щеткодержатель). Длина щеток должна быть не менее 5 мм. Кольца должны быть чистыми, без глубоких рисок и выработки.

Анализ скачков стрелки при работающем двигателе

Скачки стрелки тахометра ВАЗ-2106 во время работы двигателя указывают на нарушение стабильности передачи сигнала или сбои в измерительной цепи. Проблема часто проявляется при изменении оборотов мотора – стрелка хаотично дергается, неадекватно реагируя на нажатие педали акселератора. Это не только затрудняет контроль режимов работы ДВС, но и сигнализирует о потенциальных неисправностях системы зажигания или самого измерительного прибора.

Основным источником сигнала для тахометра на "классике" служит первичная цепь катушки зажигания (вывод "К"), где генерируются импульсы, пропорциональные частоте вращения коленвала. Любые искажения этой импульсной последовательности немедленно отражаются на поведении стрелки. Критически важно проверить целостность соединений и отсутствие паразитных помех, способных влиять на точность измерений.

Типовые причины неисправности

• Плохой контакт в цепи подключения: Окисление клемм на катушке зажигания, реле или самом тахометре, ослабление крепления проводов.
• Повреждение провода "сигнал": Перелом жилы, замыкание на массу или "плюс" в коричневом проводе (маркировка "К" катушки → тахометр).
• Неисправность помехоподавляющего резистора: Нарушение номинала или обрыв резистора 0.5-1.5 кОм в разъеме задней панели приборки.
• Проблемы с прерывателем-распределителем: Износ бегунка, подгорание контактов трамблера, люфт вала.
• Сбои в катушке зажигания: Межвитковое замыкание, нарушение изоляции, приводящее к "пробиванию" импульса.
• Деградация элементов платы тахометра: Высыхание электролитических конденсаторов, нарушение пайки микросхемы КР157ДА1, дефекты обмотки измерительной головки.

Порядок диагностики

1. Проверить "массу" (черный провод) и напряжение питания (красный провод +12В при включенном зажигании) на разъеме тахометра.
2. Осмотреть целостность и чистоту контактов на катушке зажигания (клемма "К") и трамблере.
3. Протестировать сопротивление помехоподавляющего резистора в колодке приборной панели (должно соответствовать номиналу ~1 кОм).
4. Проверить цепь сигнального провода (коричневый) на обрыв и КЗ мультиметром в режиме прозвонки.
5. Подключить заведомо исправный тахометр для исключения неисправности самого прибора.
6. Оценить состояние контактов прерывателя, центробежного регулятора и крышки трамблера.

Симптом	Вероятная причина
Стрелка скачет на холостом ходу	Загрязнение контактов трамблера, слабое натяжение пружины регулятора
Резкие скачки при разгоне	Люфт вала распределителя, пробой высоковольтных проводов
Дрожание стрелки на всех режимах	Плохой контакт в разъемах, дефект резистора в цепи тахометра
Падение в "ноль" с последующим возвратом	Обрыв сигнального провода, критический износ подшипника измерительной головки

Важно: При устойчивых скачках после проверки проводки рекомендуется демонтировать приборную панель для визуального осмотра платы тахометра – трещины в дорожках, вздувшиеся конденсаторы или нарушение пайки микросхемы требуют ремонта блока. Временное явление может вызываться влагой в подкапотном пространстве или окислением контактов реле/предохранителей.

Поиск причин ложных показаний на холостом ходу

Ложные показания тахометра ВАЗ-2106 на холостом ходу проявляются как хаотичные скачки стрелки, завышение/занижение реальных оборотов или полная неработоспособность при стабильной работе двигателя. Проблема требует последовательной проверки цепи, так как связана с нарушением передачи импульсов от системы зажигания.

Диагностику начинают с визуального осмотра соединений и исключения очевидных повреждений проводки. Далее анализируют параметры сигнального провода и смежных компонентов системы зажигания, влияющих на формирование импульсов.

Ключевые причины и методы диагностики

1. Нарушение контактов в цепи:
   • Проверьте фиксацию разъема на задней панели приборки – окисление или разболтанность клемм вызывают прерывание сигнала
   • Осмотрите колодку подключения к катушке зажигания (контакт «К») – подгорание или коррозия нарушают передачу импульсов
2. Проблемы с проводкой:
   • Продиагностируйте целостность коричневого сигнального провода (от катушки до приборной панели) – обрыв или КЗ на массу
   • Убедитесь в надежности соединения черного провода массы с кузовом – слабый контакт искажает показания
3. Неисправности смежных компонентов:
   • Протестируйте коммутатор: нестабильный выходной сигнал на катушку влияет на форму импульсов
   • Проверьте датчик Холла в трамблере – износ или люфт вала вызывают сбои в генерации импульсов
   • Исключите пробой высоковольтных проводов или крышки трамблера – утечки тока искажают сигнал
4. Дефекты катушки зажигания:
   • Замерьте сопротивление первичной (0.45±0.05 Ом) и вторичной (4.6±0.5 кОм) обмоток – отклонения указывают на межвитковое замыкание
5. Отказ тахометра:
   • Подключите заведомо исправный прибор для перекрестной проверки
   • Замерьте напряжение на клеммах: +12В (красный провод при включенном зажигании), масса 0В (черный)

Симптом	Вероятная причина	Способ проверки
Стрелка дергается в диапазоне 0-2000 об/мин	Плохой контакт в разъеме, неисправность датчика Холла	Пошевелить разъемы, проверить осциллографом сигнал с датчика
Показания занижены при стабильных оборотах	Обрыв сигнального провода, пробой катушки	Прозвонить цепь, замерить сопротивление катушки
Стрелка зашкаливает или не реагирует	КЗ на массу, нерабочий коммутатор, отказ тахометра	Проверить изоляцию проводов, заменить коммутатор/тахометр

Устранение неполадок при полном отказе прибора

При полном отказе тахометра ВАЗ-2106 стрелка прибора не реагирует на запуск двигателя и остается на нулевой отметке. Отсутствие подсветки шкалы дополнительно указывает на проблемы с питанием или массой.

Диагностику начинайте с проверки базовых электрических цепей, последовательно исключая возможные точки обрыва. Для работ потребуется мультиметр, контрольная лампа 12В и схема подключения.

Порядок диагностики

1. Проверка предохранителя №2 (10А)
   • Извлеките предохранитель из монтажного блока, осмотрите плавкую вставку
   • Замерьте напряжение на обоих контактах гнезда при включенном зажигании
2. Контроль питания на разъеме тахометра

   При включенном зажигании проверьте наличие 12В на контактах:

   Контакт	Цвет провода	Назначение
   Б+	Красный	Питание от замка зажигания
   Ш	Коричневый	Подсветка

3. Проверка цепи массы
   • Отсоедините разъем тахометра, подключите мультиметр между контактом "массы" (черный провод) и кузовом
   • Корректное сопротивление: 0-0.5 Ом. При превышении значения зачистите точки крепления массового провода
4. Диагностика сигнального провода

   Проверьте целостность кабеля от катушки зажигания (контакт "К") до тахометра (белый провод):

   • Отсоедините разъемы на катушке и приборной панели
   • Замерьте сопротивление между концами провода: показания выше 2 Ом указывают на обрыв
5. Тест работоспособности катушки зажигания
   • Убедитесь в наличии искры на центральном проводе трамблера
   • Проверьте напряжение 12В на клемме "Б+" катушки при включенном зажигании

Если все проверки успешны, но тахометр не работает, вероятна внутренняя неисправность прибора. Требуется демонтаж панели и проверка: пайки клемм на плате, целостности обмотки измерительной головки и отсутствия окисов на токопроводящих дорожках.

Замена перегоревших предохранителей цепи тахометра

Перегоревшие предохранители являются частой причиной отказа тахометра на ВАЗ-2106. Предохранитель цепи тахометра (F4 на 7,5А) расположен в основном монтажном блоке, установленном под панелью приборов со стороны водителя. Требуется визуально или мультиметром проверить его целостность при отсутствии показаний стрелки или подсветки шкалы.

Для замены необходимо подобрать строго соответствующий номинал предохранителя (7,5А). Использование "жучков" или предохранителей другого номинала недопустимо, так как может привести к повреждению проводки или приборов. После установки нового предохранителя следует проверить работу тахометра и других потребителей, подключенных к этой цепи (указатели поворотов, стоп-сигналы).

Порядок действий при замене

1. Отключить массу аккумулятора.
2. Снять крышку монтажного блока предохранителей.
3. Извлечь пинцетом неисправный предохранитель F4 (четвертый слева в верхнем ряду).
4. Установить новый предохранитель 7,5А.
5. Включить массу аккумулятора и проверить работу тахометра.

Важные нюансы:

• Повторное перегорание сразу после замены указывает на короткое замыкание в цепи
• Обязательна диагностика состояния контактов в колодке монтажного блока
• Рекомендуется проверить реле указателей поворотов (РС-57), подключенное к той же цепи

При частых перегораниях требуется проверка:

Элемент цепи	Метод проверки
Проводка от блока до тахометра	Замер сопротивления изоляции
Контактные группы выключателя зажигания	Визуальный осмотр на подгорание
Цепи подсветки	Диагностика лампочек на КЗ

Ремонт окисленных контактов разъемов

Окисление контактов разъемов тахометра ВАЗ-2106 – распространенная причина некорректных показаний или полного отказа прибора. Образование оксидной пленки нарушает передачу сигнала от катушки зажигания, что приводит к хаотичным скачкам стрелки или ее неподвижности. Первичная диагностика требует визуального осмотра колодок проводов и гнезд самого прибора на предмет потемнения, зеленоватого налета или рыхлых отложений.

Очистку выполняйте в строгой последовательности: сначала отсоедините клемму «–» аккумулятора для обесточивания системы. Демонтируйте комбинацию приборов, получив доступ к задней части тахометра. Аккуратно отсоедините колодки проводов, фиксирующие скобы которых часто ломаются – действуйте осторожно. Для обработки подготовьте ватные палочки, жидкость для очистки электроконтактов (например, Kontakt U или аналог), мелкозернистую наждачную бумагу (не грубее P600) и кисточку.

Пошаговый процесс очистки

1. Механическая обработка: Легкими круговыми движениями обработайте контакты наждачной бумагой, удаляя основной слой окислов. Избегайте чрезмерного усилия, чтобы не стереть токопроводящий слой.
2. Химическая очистка: Тщательно смочите ватную палочку очистителем. Протрите каждый контакт в разъемах и гнездах тахометра, растворяя остатки загрязнений. Повторите 2-3 раза со свежим очистителем.
3. Сушка: Дайте контактам полностью высохнуть естественным путем (5-10 минут). Не используйте сжатый воздух для ускорения – это может загнать пыль внутрь.
4. Защита: Нанесите тонкий слой токопроводящей смазки (например, Liqui Moly Kupfer-Spray) или специального контактного консерванта для замедления повторного окисления.

Критические ошибки при ремонте:

• Использование ножей или отверток вместо наждачки – высок риск повреждения контактов.
• Применение бензина, ацетона или WD-40 – эти составы агрессивны к пластику разъемов.
• Подача напряжения при незавершенной сушке – вызывает короткое замыкание.
• Игнорирование защиты – приводит к быстрому рецидиву проблемы.

После сборки проверьте работу тахометра на разных режимах работы двигателя. Если очистка не дала результата, ищите обрыв проводов, неисправность катушки зажигания или самого измерительного прибора. Регулярная профилактическая обработка контактов раз в 2-3 года предотвратит повторное возникновение неисправности.

Проверка датчика Холла (для БСЗ)

Проверка датчика Холла начинается с визуального осмотра целостности корпуса, разъёма и проводки. Убедитесь в отсутствии окислов на контактах, механических повреждений и следов перегрева. Проверьте надёжность фиксации разъёма и крепления самого датчика к трамблёру.

Отсоедините колодку проводов от датчика Холла. Включите зажигание и измерьте мультиметром напряжение между выводом «+» колодки и «массой» автомобиля. Нормальное значение – не менее 10 В. Если напряжение отсутствует или ниже нормы, проверьте цепь питания от замка зажигания.

Методы диагностики

Основные способы проверки работоспособности датчика:

1. Тест выходного сигнала мультиметром:
   • Подключите щупы мультиметра (режим DC 20V) к сигнальному выводу и «массе» колодки датчика.
   • Проворачивайте коленвал стартером. Исправный датчик выдаёт импульсы 0-12 В.
   • Отсутствие импульсов или напряжение ниже 9 В указывает на неисправность.
2. Имитация датчика Холла:
   • Отсоедините колодку от трамблёра.
   • Включите зажигание и замкните сигнальный провод на «массу» кусочком провода.
   • Резко разомкните контакт – между центральным проводом катушки зажигания и «массой» должна проскакивать искра.
   • Наличие искры подтверждает неисправность датчика Холла.

Типичные неисправности:

Симптом	Возможная причина
Отсутствие искры	Обрыв внутри датчика, повреждение магнита
Неустойчивый холостой ход	Слабый сигнал, загрязнение или смещение шторки
Двигатель глохнет при нагреве	Внутренний дефект полупроводникового элемента

При замене датчика соблюдайте воздушный зазор между шторкой и сердечником (0.3-0.5 мм). После установки проверьте угол опережения зажигания. Используйте только оригинальные или проверенные совместимые аналоги – некачественные датчики часто выходят из строя преждевременно.

Замена токоограничительного резистора

Токоограничительный резистор (номинал 3.9 кОм) в цепи питания катушки тахометра ВАЗ-2106 выполняет критическую функцию защиты измерительного механизма от перегрузки. Располагается на печатной плате приборной панели за шкалой тахометра и последовательно соединён с входным сигнальным проводом.

Отказ резистора проявляется полным прекращением работы тахометра или хаотичными скачками стрелки при запущенном двигателе. Перегрев элемента, вызванный превышением допустимого тока, приводит к обрыву резистивного слоя либо изменению номинального сопротивления.

Процедура замены

1. Снимите комбинацию приборов, отсоединив разъёмы и демонтировав панель.
2. Аккуратно разберите корпус тахометра, получив доступ к печатной плате.
3. Визуально идентифицируйте резистор (установлен возле сигнального входа, маркировка 3,9k или 392).
4. Выпаяйте неисправный компонент, используя паяльник малой мощности (25-40 Вт) и отсос припоя.
5. Установите новый резистор:
   • Тип: МЛТ-1 или МЛТ-2
   • Номинал: 3.9 кОм ±5%
   • Мощность: не менее 1 Вт
6. Проверьте отсутствие замыканий соседних дорожек и закройте корпус.

После установки убедитесь в надёжной фиксации платы и отсутствии перегибов проводов. Подключите панель к штатным разъёмам, запустите двигатель и проконтролируйте стабильность показаний тахометра на всех режимах работы.

Рекомендации по установке доработанных модификаций

Перед установкой нештатных тахометров на ВАЗ-2106 тщательно сверьте электрические параметры модификации с характеристиками бортовой сети. Убедитесь в совместимости сигнального формата (особенно для цифровых или универсальных моделей) с катушкой зажигания Б117-А. Пренебрежение этим этапом приводит к некорректным показаниям или выходу из строя датчиков.

Обязательно используйте промежуточное реле при подключении тахометров с повышенным энергопотреблением. Запитывайте устройство через предохранитель номиналом не более 5А, подключая цепь питания напрямую к замку зажигания. Избегайте соединений с проводкой габаритов или печки – это вызывает помехи и просадку напряжения.

Ключевые этапы монтажа

1. Проверка цепей: мультиметром замерьте сопротивление изоляции новых проводов (минимум 10 МОм) и отсутствие КЗ на массу
2. Сигнальный провод: подключайте исключительно к выводу «К» катушки зажигания через экранированный кабель. Длина не должна превышать 1.2 м
3. Калибровка: для программируемых моделей выставьте количество цилиндров (4) и тип импульсов (без датчика Холла)
4. Тестовый запуск: перед фиксацией панели проверьте работу на холостых (800±50 об/мин) и высоких оборотах (5000 об/мин) с параллельным контролем мультиметром

Ошибка монтажа	Последствия	Мера профилактики
Прямое подключение к генератору	Сгорание микросхемы КР1006ПП1	Использовать только штатный сигнал катушки зажигания
Отсутствие экрана сигнального провода	Дребезг стрелки при работе стеклоочистителей	Применить экранированный провод с заземлением оплетки
Заниженное сечение проводов питания	Потемнение шкалы при включении фар	Использовать медные провода сечением ≥0.75 мм²

При установке бескорпусных модификаций (на базе плат Ардуино) размещайте электронику в герметичных боксах. Обеспечьте вентиляционный зазор ≥15 мм от отопителя. После 500 км пробега выполните протяжку клемм и проверку нагрева проводов в точке подключения к катушке.

Особенности подключения дополнительного освещения

Питание дополнительных фар или светодиодных лент подключают через отдельное реле, избегая прямого соединения со штатной проводкой приборной панели. Силовой провод (+12В) тянут напрямую от аккумулятора через предохранитель номиналом 15-20А, используя медный кабель сечением 1.5-2.5 мм². Управляющий контакт реле подключают к габаритным огням или отдельному выключателю в салоне.

Обязательно устанавливайте надежное заземление на кузов вблизи фар, зачищая место контакта до металла. Для противотуманных фар применяйте герметичные разъемы и термоусадку, особенно в зонах возле колесных арок. При использовании светодиодов добавьте стабилизатор напряжения для защиты от скачков в бортовой сети.

Порядок подключения

1. Определите точки крепления фар и трассировки проводов
2. Зафиксируйте реле в моторном отсеке (например, на чашке амортизатора)
3. Проложите силовой кабель от "+" АКБ через предохранитель к реле
4. Соедините управляющий контакт реле с проводом габаритов (синий на блоке предохранителей)
5. Подключите выход реле к фарам, а их "массу" - к кузову

Типичные неисправности

• Мерцание света – слабое заземление или окисление контактов
• Отказ включения – перегорел предохранитель или реле
• Разряд АКБ – утечка через замкнувшие провода
• Перегрев разъемов – недостаточное сечение кабеля

Рекомендуемые параметры кабеля

Тип освещения	Мощность (Вт)	Сечение провода (мм²)
Светодиодные ленты	20-40	0.75
Противотуманные фары	55-110	1.5-2.5
Дополнительный ближний свет	110-130	2.5

Профилактика типичных неисправностей тахометра

Регулярная проверка состояния электропроводки – основа стабильной работы тахометра. Уделяйте внимание целостности изоляции проводов, идущих от катушки зажигания и распределителя к прибору, особенно в местах перегибов и возле разъемов. Контролируйте надежность крепления клемм на аккумуляторе и "массы" кузова.

Систематически осматривайте высоковольтную часть системы зажигания: трещины в крышке трамблера, нагар на контактах или повреждение бегунка провоцируют помехи. Используйте только провода с правильным сопротивлением и проверяйте затяжку гаек на клеммной колодке самого тахометра для исключения окисления.

• Защита от влаги: Избегайте прямого попадания воды на приборную панель. При мойке двигателя закрывайте щиток приборов.
• Чистка контактов: Раз в год обрабатывайте разъемы тахометра и реле контактной смазкой или очистителем для предотвращения окисления.
• Контроль предохранителей: Регулярно проверяйте состояние предохранителя №2 (F2) в монтажном блоке, отвечающего за питание приборов.
• Диагностика генератора: Следите за исправностью реле-регулятора напряжения – скачки в бортовой сети повреждают электронику тахометра.
• Избегание перегрузок: Не подключайте к цепи тахометра сторонние устройства (дополнительные габариты, подсветку) без отдельного реле.

Список источников

Источники включают техническую документацию и специализированные материалы.

Использованы данные по электрическим схемам и практическому опыту ремонта.

• Официальное руководство по ремонту ВАЗ-2106 (издательство За рулём)
• Электросхемы автомобилей ВАЗ «Классика» (АвтоВАЗ)
• Форумные обсуждения на порталах: Drive2.ru, ВАЗ 2101-2107 Клуб
• Справочник по автомобильной электронике (В.Ю. Миронов)
• Видеоинструкции по диагностике тахометра (канал Автоэлектрик ВАЗ)
• Статьи из журнала Авторевю: «Неисправности приборной панели Жигулей»
• Мануалы по обслуживанию прерывателя-распределителя (трамблера) ВАЗ-2106
