Течь масла из-под клапанной крышки - как устранить
Статья обновлена: 18.08.2025

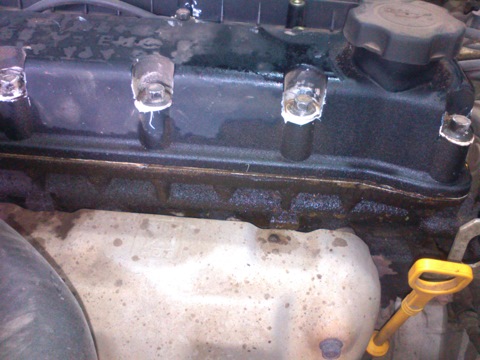

Обнаружили масляные подтеки на двигателе в районе клапанной крышки? Эта проблема знакома многим автовладельцам.
Масляная течь – серьезный сигнал, требующий немедленного внимания. Игнорирование приведет к падению уровня смазки, перегреву двигателя и дорогостоящему ремонту.
Основные причины протечек: износ прокладки, деформация крышки, ослабление крепежных болтов или повреждение герметика.
Ваши первые действия: точно локализовать источник утечки, оценить масляный уровень и принять меры для предотвращения критических последствий.
Почему масло течет именно из-под клапанной крышки: основные причины
Течь масла в зоне клапанной крышки возникает из-за нарушения герметичности между крышкой и головкой блока цилиндров. Это происходит при повреждении или износе уплотнительных элементов, либо деформации сопрягаемых поверхностей.
Повышенное давление в картере двигателя также способствует выдавливанию масла через ослабленные участки уплотнения. Основные причины утечки связаны с состоянием прокладки, крепежа и самой детали.
Конкретные факторы, приводящие к протечкам:
- Деградация прокладки – пересыхание, растрескивание или усадка резины/силикона из-за температурных перепадов и времени.
- Некорректная затяжка болтов – неравномерное усилие при монтаже (слишком слабое или чрезмерное), вызывающее перекос крышки.
- Деформация клапанной крышки – искривление посадочной плоскости из-за перегрева, механических повреждений или заводского брака.
- Засорение системы вентиляции картера (PCV) – избыточное давление картерных газов выдавливает масло через слабые точки уплотнения.
- Некорректная установка прокладки – смещение при монтаже, попадание грязи или старого герметика на поверхность.
- Использование некачественных уплотнителей – применение дешевых аналогов, не соответствующих температурным требованиям двигателя.
Инструменты для самостоятельной диагностики: что приготовить заранее
Перед началом осмотра подготовьте базовый набор инструментов для безопасной и точной диагностики источника течи. Убедитесь в наличии защитных средств и приспособлений для доступа к двигателю.
Организуйте рабочее пространство: очистите зону вокруг клапанной крышки от грязи, обеспечьте хорошее освещение. Проверка требует тщательного визуального контроля и частичной разборки узла.
Минимальный набор для диагностики
- Средства защиты: резиновые перчатки, защитные очки
- Осветительные приборы: фонарь с узким лучом или налобный фонарь
- Очистка поверхностей: ветошь без ворса, баллончик с очистителем двигателя
- Контроль уровня масла: щуп двигателя (для проверки корректности уровня)
Инструменты для разборки/осмотра:
- Набор рожковых и накидных ключей (размеры под болты вашей клапанной крышки)
- Трещоточная рукоятка с удлинителем и головками (обычно 8-13 мм)
- Плоская отвертка для удаления старого герметика
- Зеркальце на гибкой ножке для осмотра труднодоступных участков
| Дополнительные материалы | Назначение |
|---|---|
| Мел/аэрозольный маркер | Пометка положения крышки перед снятием |
| Фотоаппарат/смартфон | Фиксация расположения деталей |
| УФ-фонарь и специальный краситель | Точное определение микротечей (опционально) |
Как безопасно снять клапанную крышку: пошаговая инструкция
Перед началом работ убедитесь, что двигатель полностью остыл – контакт с горячими деталями вызовет ожоги. Работайте на ровной поверхности при хорошем освещении, подготовив чистую зону для демонтированных деталей.
Избегайте попадания грязи в открытый двигатель – тщательно очистите поверхность крышки и прилегающие участки перед демонтажем. Используйте защитные перчатки и очки для безопасности.
Подготовка и процесс демонтажа
Необходимые инструменты и материалы:
- Набор рожковых/накидных ключей или головок
- Торцевой ключ с трещоткой
- Плоская и крестовая отвертки
- Чистые ветошь и щетка
- Пластиковый скребок
- Контейнер для болтов
Последовательность действий:
- Отсоедините минусовую клемму аккумулятора
- Снимите мешающие элементы: кожух воздушного фильтра, катушки зажигания, кронштейны трубок
- Очистите крышку и прилегающие поверхности щеткой, удаляя грязь и масляные потеки
- Ослабляйте крепежные болты постепенно крестообразной последовательностью
- Полностью выкрутите болты, сложите их в контейнер с отметкой позиций
- Аккуратно подденьте крышку пластиковым скребком по периметру
- Снимите крышку плавным вертикальным движением без перекосов
- Немедленно закройте открытый двигатель чистой ветошью
После демонтажа тщательно очистите посадочную плоскость головки блока от остатков прокладки и герметика пластиковым скребком. Проверьте крышку на деформации – привалочная поверхность должна быть абсолютно ровной.
Осмотр прокладки клапанной крышки: на что обратить внимание
После снятия клапанной крышки тщательно очистите привалочные поверхности на крышке и головке блока цилиндров от старой прокладки, масла и грязи. Используйте пластиковый скребок и обезжириватель, избегая абразивов, чтобы не повредить металл. Контролируйте отсутствие вмятин, царапин или коррозии на поверхностях.
Достаньте новую прокладку из упаковки и визуально сравните со старой, убедившись в полном совпадении формы, толщины и расположения отверстий. Проверьте эластичность материала: качественное изделие должно легко гнуться без трещин. Особое внимание уделите углам и зонам вокруг болтов – здесь чаще возникают дефекты.
Ключевые параметры при оценке состояния
Типичные проблемы старой прокладки:
- Затвердевание: Утрата эластичности, хрупкость при сгибании
- Деформация: Постоянный след сжатия, не восстанавливающаяся форма
- Разрывы: Сквозные повреждения в районе изгибов или возле крепежных отверстий
- Расслоение: Отслоение армирующего слоя у многослойных прокладок
Контрольные точки прилегания:
| Участок | Риск дефекта | Последствия |
| Угловые зоны | Высокий | Образование "усов" течи |
| Окружности маслозаливной горловины | Средний | Подтекание вдоль резьбы |
| Зона свечных колодцев | Критичный | Проникновение масла в свечные каналы |
Проверьте геометрию самой крышки на ровной поверхности. Искривление даже на 0.5 мм требует замены детали. При установке новой прокладки нанесите тонкий слой герметика только в местах стыков (например, на границе полукруглых вырезов), избегая избытка. Затягивайте болты крест-накрест динамометрическим ключом с усилием, указанным в руководстве к авто.
Деформация крышки: как проверить и можно ли исправить
Проверку деформации клапанной крышки выполняйте после снятия и очистки поверхности от старой прокладки и загрязнений. Используйте металлическую линейку или качественный строительный уровень, прикладывая инструмент ребром к уплотнительной поверхности крышки в продольном и поперечном направлениях.
Внимательно осмотрите зазоры между линейкой и плоскостью крышки при помощи щупа или листа бумаги. Критичным считается отклонение свыше 0,2-0,3 мм по всей длине прилегающей поверхности – такая деформация гарантированно вызовет течь масла даже с новой прокладкой.
Методы устранения деформации
Варианты ремонта в зависимости от материала крышки:
| Материал | Способ восстановления | Эффективность |
|---|---|---|
| Алюминий | Фрезеровка на станке | Высокая (при толщине металла ≥4 мм) |
| Пластик | Замена крышки | Единственное решение |
| Сталь/чугун | Шлифовка на плиточной шлифмашине | Средняя (риск перегрева металла) |
Важные ограничения при попытке выравнивания:
- Запрещено использовать молоток или тиски – это усугубит деформацию
- При фрезеровке снимайте слой не более 0,5 мм за проход
- После механической обработки обязательна очистка стружки металлической щеткой
Окончательное решение: При обнаружении деформации пластиковых крышек или алюминиевых с толщиной стенок менее 4 мм единственно правильным вариантом будет замена детали. Попытки ремонта тонкостенных элементов приведут к повторной течи масла через 500-2000 км пробега.
Выбор новой прокладки: оригинал или аналоги - что лучше
Оригинальные прокладки производятся по спецификациям автопроизводителя, что гарантирует точное соответствие геометрии крышки и материала требованиям двигателя. Они проходят многоступенчатый контроль качества и используют термостойкие композитные материалы, рассчитанные на весь срок службы узла. Однако стоимость таких деталей в 2-4 раза выше аналогов, а доступность в небольших городах может быть ограничена.
Неоригинальные аналоги предлагают широкий ценовой диапазон: от бюджетных резиновых изделий до премиальных версий с металлическими вставками. Качественные аналоги (например, Elring, Victor Reinz) часто не уступают оригиналу по ресурсу, но требуют тщательного подбора по каталогам. Дешевые варианты из пористой резины быстро дубеют и деформируются, провоцируя повторные течи через 5-10 тыс. км пробега.
Критерии выбора
- Состояние двигателя: Для изношенных моторов с вибрациями предпочтительны усиленные аналоги с армированием
- Срок эксплуатации: Оригинал обеспечивает 50-100 тыс. км пробега, бюджетные аналоги – до 20 тыс. км
- Особенности конструкции: Многоуровневые крышки требуют прокладок с точным распределением усилия
| Тип прокладки | Преимущества | Риски |
|---|---|---|
| Оригинал (OEM) | Идеальная посадка, заводской ресурс | Высокая цена, задержки поставки |
| Премиум-аналоги | Баланс цены/качества, доступность | Ошибки в каталогах, подделки |
| Бюджетные аналоги | Низкая стоимость, мгновенная доступность | Ускоренная деградация материала |
При замене обязательно используйте очиститель масляных пятен на посадочной поверхности и моментный ключ для равномерной затяжки болтов. Перетяжка вызывает деформацию крышки, недотяжка – гарантированную течь. Для двигателей с пробегом свыше 150 тыс. км рекомендована одновременная замена сальников свечных колодцев – они часто идут в комплекте с качественными прокладками.
Подготовка поверхности: чистка посадочного места перед установкой
Остатки старой прокладки, масляные загрязнения и частицы пыли на посадочной поверхности клапанной крышки препятствуют герметичности соединения. Даже микроскопические дефекты или инородные включения приведут к повторной течи масла после установки новой прокладки.
Тщательная очистка контактной зоны – обязательный этап, которым нельзя пренебрегать. Использование химических очистителей и механическое удаление загрязнений обеспечит идеальную плоскость и адгезию уплотнительного элемента.
Пошаговая процедура очистки
- Удаление крупных отложений: С помощью пластикового скребка или деревянного шпателя аккуратно счистите остатки старой прокладки и крупные смоляные наросты. Избегайте металлических инструментов – они оставляют царапины.
- Обезжиривание: Обработайте поверхность аэрозольным очистителем карбюратора или специализированным обезжиривателем. Нанесите состав на 5-7 минут, затем удалите размягчённые загрязнения чистой ветошью без ворса.
- Финишная шлифовка: Для устранения мелких неровностей используйте:
- Мелкозернистую наждачную бумагу (P400-P600), смоченную в уайт-спирите
- Абразивную губку «Scotch-Brite»
Двигайтесь вдоль плоскости, избегая круговых движений.
| Материал | Назначение | Риски при игнорировании |
|---|---|---|
| Пластиковый скребок | Первичное удаление прокладки | Деформация алюминиевой крышки |
| Очиститель на основе ацетона | Растворение масляных пятен | Остаточный жировой слой |
| Безворсовая салфетка | Удаление остатков химии | Волокна в зоне уплотнения |
Контроль качества: После очистки протрите поверхность белой салфеткой – отсутствие темных следов подтверждает готовность. Проверьте плоскость металлической линейкой: зазор между ней и поверхностью не должен превышать 0.1 мм по всей длине.
Важно: Не допускайте попадания абразивных частиц или чистящих составов в масляные каналы ГБЦ – закрывайте отверстия чистыми ветошами перед началом работ.
Правильная укладка прокладки: распространенные ошибки новичков
При замене прокладки клапанной крышки небрежная установка сводит усилия на нет, провоцируя повторную течь масла. Даже качественная деталь не компенсирует ошибки монтажа, которые часто допускают неопытные автовладельцы. Критически важно исключить следующие распространенные промахи.
Основная проблема – игнорирование подготовки поверхностей. Остатки старой прокладки, масляные загрязнения или царапины на привалочной плоскости крышки и блока цилиндров нарушают герметичность. Также фатально отсутствие контроля геометрии крышки: деформация от перетяжек в прошлом требует рихтовки или замены детали перед установкой нового уплотнителя.
Типичные ошибки при монтаже
- Сухая установка: Монтаж без нанесения герметика в ключевых зонах (углы, стыки ГРМ). Используйте точечно термостойкий силикон (например, Loctite 574), избегая излишков внутри масляных каналов.
- Неправильная затяжка:
- Порядок затяжки "от центра к краям" не соблюдается.
- Применение ударного инструмента вместо динамометрического ключа.
- Превышение момента затяжки, вызывающее деформацию крышки или выдавливание прокладки.
- Сдвиг прокладки при установке: Фиксируйте её на крышке тонким слоем смазки или монтажными штифтами перед совмещением с блоком.
- Использование старого крепежа: Болты с сорванной резьбой или устаревшие пружинные шайбы не обеспечивают равномерного прижима.
| Ошибка | Последствие | Решение |
|---|---|---|
| Герметик на всей поверхности | Закупорка масляных каналов, выдавливание излишков в двигатель | Точечное нанесение только на стыки (углы, полукруглые вырезы) |
| Затяжка "по кругу" | Перекос крышки, зазоры в углах | Затяжка крест-накрест с поэтапным увеличением момента |
| Игнорирование замены уплотнительных колечек | Течь через свечные колодцы | Обязательная замена всех резиновых элементов комплекта |
После монтажа дайте герметику затвердеть согласно инструкции производителя (обычно 4-6 часов) перед запуском двигателя. Контрольная проверка через 100-200 км пробега обязательна – подтеки в районе клапанной крышки сигнализируют о необходимости переделки работы.
Нужен ли герметик? Когда и где его наносить правильно
Герметик не является обязательной заменой новой прокладке клапанной крышки. Его применение оправдано только в специфических случаях и строго на определенных участках. Использование герметика вместо качественной прокладки или его нанесение по всему контуру – распространенная ошибка, приводящая к засорению масляных каналов и повторным течам.
Основная функция герметика – точечная коррекция сложных зон соединения. Он применяется исключительно в местах прилегания крышки к выступам ГБЦ (головки блока цилиндров) – например, в углах полукруглых выточек возле распредвалов или на стыках с прокладками свечных колодцев. На прямых ровных поверхностях герметик только навредит.
Правила применения герметика
Когда НУЖНО наносить:
- На заводские метки (углубления в ГБЦ) в местах стыка с прокладками свечных колодцев
- В угловых зонах полукруглых выемок под распредвалы (точки перехода кривой поверхности)
- При наличии мелких сколов или рисок на привалочной плоскости ГБЦ (после шлифовки)
Как наносить правильно:
- Обезжирить поверхности ацетоном или уайт-спиритом
- Использовать только термостойкий герметик для двигателя (черный или серый)
- Наносить тончайшим слоем (максимум 1-2 мм) точечно в проблемных зонах
- Не допускать выдавливания излишков внутрь двигателя
- Дать составу схватиться 5-10 минут перед установкой крышки
| Зона нанесения | Техника | Опасность ошибки |
|---|---|---|
| Углы ГБЦ (стыки с прокладками) | Капля диаметром 5 мм | Закупорка масляных каналов |
| Стык прокладок распредвала и свечных колодцев | Тонкая полоса по заводскому пазу | Отрыв излишков, попадание в ГРМ |
Критичные нарушения: Нанесение герметика поверх прокладки, заполнение им всего периметра или применение на ровных участках. Это гарантированно вызовет перекос крышки при затяжке и выдавливание избытков в двигатель. Герметик – исключительно точечный "помощник" прокладки, а не ее замена.
Затяжка болтов клапанной крышки: порядок и усилие
Правильная затяжка болтов – ключевой этап устранения течи масла. Недостаточное усилие не обеспечит герметичность, а чрезмерное повредит прокладку или сорвет резьбу. Все работы выполняйте на остывшем двигателе.
Перед затяжкой очистите посадочные поверхности крышки и ГБЦ от старой прокладки и масла. Обязательно замените уплотнитель на новый – повторное использование изношенной прокладки бесполезно.
Порядок затяжки
Соблюдайте схему затяжки крест-накрест для равномерного прижима:
- Установите крышку с новой прокладкой, наживите все болты/гайки вручную.
- Затягивайте крепеж в 2-3 этапа, двигаясь от центра к краям зигзагообразно (см. пример ниже).
- На финальном этапе используйте динамометрический ключ.
| Пример порядка (8 болтов) | Последовательность |
|---|---|
| Первый проход | 5 → 1 → 7 → 3 |
| Второй проход | 6 → 2 → 8 → 4 |
Рекомендуемое усилие
Момент затяжки зависит от материала ГБЦ и размера крепежа:
- Алюминиевая ГБЦ: 8-12 Н·м (чаще 10 Н·м)
- Чугунная ГБЦ: 10-15 Н·м
Важно: Точные значения указаны в руководстве к вашему авто. Болты M6 требуют меньшего усилия, чем M8. Пластиковые крышки затягиваются до 4-7 Н·м.
После пробега 500-1000 км проверьте момент затяжки повторно – прокладка могла дать усадку.
Проверка свечных колодцев: чистка от остатков масла
При течи масла из-под клапанной крышки свечные колодцы становятся первым местом для диагностики. Скопление смазочного материала в этих полостях указывает на повреждение резиновых уплотнителей вокруг свечей. Без своевременной очистки масло вызывает пробой изоляции, коррозию контактов и нестабильную работу двигателя.
Для проверки демонтируйте катушки зажигания или высоковольтные провода, предварительно отсоединив клеммы АКБ. Визуально оцените уровень масла в каждом колодце с помощью фонарика. Наличие жидкости даже в одном отсеке подтверждает необходимость замены прокладок клапанной крышки.
Процедура очистки колодцев
- Удалите масло механическим способом:
- Используйте медицинский шприц с трубкой для откачки основной массы жидкости
- Остатки убелите ветошью без ворса, накрученной на тонкую отвертку
- Обезжирьте поверхности:
- Обработайте колодцы аэрозольным очистителем карбюратора
- Протрите насухо сжатым воздухом или чистыми салфетками
- Проверьте состояние контактов:
- Убедитесь в отсутствии масляной пленки на электродах катушек
- При загрязнении протрите контактные группы спиртом
| Ошибка | Последствие |
|---|---|
| Неполное удаление масла | Замыкание высокого напряжения на массу |
| Использование ворсистых материалов | Загрязнение камеры сгорания |
| Пропуск обезжиривания | Остаточная токопроводящая пленка |
После очистки обязательно замените уплотнители свечных колодцев и установите новую прокладку клапанной крышки. Монтаж катушек производите только на сухие посадочные места, проверив целостность их резиновых колпачков. Контрольную проверку на отсутствие течи выполните через 100-200 км пробега.
Контроль уровня масла после ремонта: как избежать недолива
После замены прокладки клапанной крышки и устранения течи, заливка нового масла требует особой внимательности. Неправильный долив или ошибки в процедуре контроля уровня могут привести к недостаточной смазке двигателя, что провоцирует ускоренный износ и риск заклинивания.
Обязательно дайте маслу полностью стечь в поддон после заливки – для этого требуется 5-10 минут стоянки на горизонтальной поверхности. Запуск двигателя "на сухую" недопустим, поэтому предварительно проверьте уровень щупом до старта мотора.
Пошаговая процедура контроля
Соблюдайте строгую последовательность действий:
- Установите автомобиль на идеально ровную площадку
- Заглушите двигатель и выждите не менее 10 минут
- Извлеките масляный щуп, протрите его чистой ветошью
- Погрузите щуп обратно до упора и снова извлеките
- Сравните уровень с метками MIN/MAX на щупе
Критические ошибки при доливе:
- Долив "на глаз" без промежуточных замеров
- Использование несоответствующего сорта масла
- Контроль уровня при наклонном положении авто
| Ситуация | Рекомендуемое действие |
|---|---|
| Уровень ниже MIN | Доливать порциями по 100-200 мл с повторным замером |
| Уровень между MIN-MAX | Довести до середины зоны (оптимально) |
| Уровень выше MAX | Слить излишки через пробку поддона |
После первого запуска двигателя дайте ему поработать 2-3 минуты, затем повторите замеры через 30 минут после остановки. Помните: современные двигатели чувствительны даже к незначительному недоливу – разница между MIN и MAX на щупе обычно составляет всего 0.8-1.2 литра.
Первый запуск двигателя: проверка на отсутствие течи
После замены прокладки клапанной крышки и сборки двигателя, тщательно протрите все поверхности вокруг места ремонта ветошью, удалив остатки старого масла и очистителя. Это позволит четко идентифицировать появление свежих подтеков. Убедитесь, что все крепежные болты затянуты с правильным моментом и в указанной производителем последовательности.
Перед запуском проверьте уровень масла в двигателе щупом и при необходимости доведите его до нормы. Непосредственно перед стартом визуально осмотрите зону вокруг клапанной крышки на предмет очевидных дефектов монтажа – перекоса крышки, выступающих краев прокладки или забытых инструментов.
Процедура запуска и контроля
Выполните короткий первый запуск двигателя на холостых оборотах (не более 2-3 минут). В течение этого времени:
- Визуально контролируйте область стыка клапанной крышки и ГБЦ при помощи фонарика
- Проверяйте появление свежих масляных капель или мокрых пятен
- Обратите внимание на возможное подтекание в местах установки полуколец (если конструкция имеет вырезы под свечи)
После остановки двигателя:
- Дайте мотору остыть 5-7 минут
- Повторно осмотрите периметр клапанной крышки
- Проверьте зоны прилегания углов и возле шпилек крепления
- Используйте чистое бумажное полотенце для промакивания подозрительных мест
Если течь не обнаружена:
| Этап | Действие |
|---|---|
| Контрольная поездка | Совершите пробную поездку 15-20 км в умеренном режиме |
| Финальная проверка | Повторно осмотрите крышку на остывшем двигателе |
При обнаружении течи: немедленно заглушите двигатель. Повторно проверьте момент затяжки болтов, состояние прокладки и плоскостность крышки. Не эксплуатируйте авто до устранения дефекта во избежание возгорания или повреждения двигателя.
Если масло продолжает подтекать: поиск скрытых причин
Повторная течь после замены прокладки требует углубленной диагностики. Очевидные решения могли не сработать из-за скрытых дефектов или сопутствующих неисправностей.
Игнорирование проблемы приведет к потерям смазки, загрязнению двигателя и риску возгорания. Точечно исследуйте критические узлы, используя метод исключения.
Ключевые направления диагностики
| Причина | Метод проверки | Решение |
|---|---|---|
| Деформация крышки | Замер линейкой с щупом по диагоналям и периметру | Шлифовка поверхности или замена крышки при зазоре >0.1 мм |
| Засор системы вентиляции картера (PCV) | Отсоединение шланга на работающем двигателе, проверка разрежения | Чистка клапана и магистралей, замена фильтров |
| Износ/коррозия болтов | Визуальный осмотр резьбы, замер длины | Замена крепежа, установка ввертных вставок при срыве резьбы |
| Микротрещины в крышке | Обработка поверхности очистителем карбюратора с последующей визуализацией | Аргонная сварка алюминия или замена детали |
Дополнительные факторы риска:
- Неправильная последовательность затяжки болтов (требуется диагональная схема с динамометрическим ключом)
- Использование несовместимого герметика в местах прилегания к ГБЦ (проверьте спецификацию производителя)
- Перегрев двигателя, вызывающий термическую деформацию (контроль температуры, проверка термостата)
При подозрении на избыточное давление в картере выполните тест: снимите маслозаливную крышку на работающем двигателе. Если наблюдается интенсивное дымление или пульсация газов – проблема в системе PCV. Для пластиковых крышек критичен пересушенный резиновый уплотнитель прокладки – при потере эластичности герметичность нарушается даже без видимых дефектов.
Замена болтов крепления: когда они требуют внимания
Болты крепления клапанной крышки подвержены коррозии и механическим повреждениям при длительной эксплуатации или перетяжке. Неравномерное усилие затяжки (особенно при использовании динамометрического ключа с нарушением регламента) приводит к деформации посадочных мест и нарушению герметичности прокладки. Частая причина течи – "просадка" болтов из-за усталости металла или перегрева двигателя.
Особенно критичны проблемы с крепежом на алюминиевых ГБЦ, где резьбовые отверстия легко повреждаются. Признаки необходимости замены: срыв резьбы при затяжке, видимая коррозия на стержне, отсутствие "момента стопора" при докручивании (болт проворачивается свободно), следы масла на резьбе после демонтажа. Игнорирование этих симптомов гарантирует повторную течь даже с новой прокладкой.
Порядок действий при замене
- Демонтаж старых болтов: Очистите посадочные места от грязи перед выкручиванием. Используйте шестигранник или точный ключ, чтобы избежать срыва граней.
- Диагностика резьбы в ГБЦ: Прогоните резьбовые отверстия метчиком подходящего размера. При сильном повреждении установите ремонтные вставки (хеликоилы).
- Подбор новых болтов:
- Используйте оригинальные болты или аналоги с идентичными параметрами (длина, шаг резьбы, класс прочности).
- Проверьте наличие уплотнительных шайб/колец – они часто одноразовые.
| Ошибка при замене | Последствие |
|---|---|
| Применение болтов без калибровки по длине | Деформация крышки, трещины в зонах перетяжки |
| Игнорирование момента затяжки | Выдавливание прокладки, "волна" на привалочной плоскости |
| Повторное использование растянутых болтов | Потеря усилия фиксации, ускоренная утечка масла |
Важно: Затяжку производите только динамометрическим ключом крестообразно от центра к краям с шагами (например: 5 Нм → 10 Нм → финальный 12 Нм). У старых двигателей с чугунной ГБЦ и стальной крышкой схема может отличаться – сверяйтесь с мануалом.
Частые ошибки при ремонте которые приводят к повторной течи
Неправильная подготовка поверхности клапанной крышки и блока цилиндров – распространённая причина рецидива течи. Остатки старой прокладки, масляные загрязнения или микротрещины нарушают герметичность нового уплотнения даже при затяжке. Использование абразивных инструментов вместо пластиковых скребков и очистителей создаёт царапины, через которые сочится масло.
Несоблюдение момента затяжки болтов крепления клапанной крышки провоцирует деформацию прокладки. Перетяжка выдавливает уплотнитель из пазов и повреждает алюминиевые детали, а слабая затяжка оставляет зазоры. Игнорирование схемы затяжки (например, последовательности по диагонали) ведёт к неравномерному прилеганию.
Критические ошибки монтажа
- Прокладка установлена без смазки/герметика – сухой монтаж не заполняет микронеровности металла
- Избыток герметика в стыках – выдавливание излишков внутрь масляных каналов или наружу
- Деформация крышки – затяжка перекосившейся детали создаёт локальные напряжения
- Старые болты с сорванной резьбой – потеря усилия крепления в критичных точках
Использование неоригинальных или бракованных прокладок – материал низкого качества теряет эластичность от нагрева, не компенсирует вибрацию двигателя. Комбинированные уплотнители (резина+металл) требуют аккуратной установки – перекос при монтаже необратимо повреждает внутренний каркас.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Загрязнение посадочных канавок | Неплотное прилегание резиновых уплотнителей | Продувка каналов сжатым воздухом |
| Замена прокладки без диагностики крышки | Течь из-за трещин или коробления | Проверка привалочной плоскости линейкой |
| Нарушение времени полимеризации герметика | Сдвиг прокладки при запуске двигателя | Выдержка 30-60 минут перед затяжкой |
Профессиональный ремонт: в каких случаях он необходим
Самостоятельная замена прокладки клапанной крышки возможна при простых случаях: если течь необильная, крепежные болты не повреждены, а сама крышка не имеет деформаций. Однако существуют ситуации, где вмешательство специалистов критически важно для сохранения работоспособности двигателя.
При сложных или сомнительных обстоятельствах экономия на профессиональной диагностике может привести к серьезным последствиям: ускоренному износу деталей мотора, возгоранию из-за попадания масла на раскаленные элементы или повторным протечкам из-за некорректного монтажа.
Критические ситуации, требующие обращения в сервис
- Деформация или трещины клапанной крышки – требует замены детали и точной подгонки новой прокладки.
- Сорванная резьба болтов – необходимо восстановление отверстий (нарезка новой резьбы, установка втулок).
- Сильные коррозионные повреждения посадочной поверхности на ГБЦ – нужна шлифовка плоскости.
Обязательно посетите мастерскую, если:
- После самостоятельной замены прокладки течь масла сохраняется или усилилась.
- Обнаружены посторонние металлические частицы в масле под крышкой – это указывает на внутренние проблемы двигателя.
- Крышка прилегает неровно из-за механических повреждений блока цилиндров.
| Симптом | Риск при игнорировании | Решение специалистов |
|---|---|---|
| Масло течет струйкой | Быстрая потеря смазки, заклинивание двигателя | Срочная диагностика + замена уплотнений с проверкой герметичности |
| Затрудненный доступ к крышке (сложная компоновка двигателя) | Повреждение смежных компонентов при разборке | Демонтаж с применением специнструмента, соблюдением моментов затяжки |
Профессиональный подход гарантирует не только устранение течи, но и комплексную проверку систем вентиляции картера и давления масла, которые часто становятся скрытой причиной проблемы.
Профилактика утечек: как продлить жизнь новой прокладке
Качественная установка новой прокладки – лишь первый шаг. Долговечность уплотнения напрямую зависит от соблюдения правил эксплуатации и регулярного контроля. Игнорирование этих аспектов быстро приведет к повторному появлению масляных пятен под клапанной крышкой.
Основные факторы, разрушающие прокладку – перегрев двигателя, избыточное давление в картере, использование неподходящих смазочных материалов и механические повреждения при обслуживании. Предотвращение этих негативных воздействий – ключевая задача для сохранения герметичности.
Основные меры профилактики
Соблюдение следующих рекомендаций существенно увеличит срок службы уплотнения:
- Контроль уровня и качества масла:
- Регулярно проверяйте уровень масла щупом, не допускайте его превышения ("перелив" создает избыточное давление).
- Своевременно меняйте масло и масляный фильтр в соответствии с регламентом производителя.
- Используйте только масла, соответствующие допускам и вязкости, указанным в руководстве по эксплуатации авто.
- Предотвращение перегрева двигателя:
- Следите за исправностью системы охлаждения (радиатор, термостат, вентиляторы, помпа).
- Своевременно устраняйте течи охлаждающей жидкости.
- Не допускайте длительной работы мотора в режиме повышенных нагрузок при критических температурах.
- Поддержание здоровья системы вентиляции картера (PCV):
- Регулярно проверяйте и очищайте клапан PCV и патрубки системы от масляных отложений и нагара.
- Заменяйте неисправный клапан PCV немедленно (его заклинивание резко повышает давление в картере).
- Аккуратность при обслуживании:
- Соблюдайте момент затяжки и правильную последовательность болтов/гаек клапанной крышки при любых работах (перетяжка деформирует крышку и портит прокладку).
- Избегайте попадания грязи и посторонних частиц на посадочные поверхности крышки и головки блока при замене прокладки.
- При снятии крышки для замены свечей/катушек не используйте ее как рычаг или опору.
Регулярный визуальный осмотр области под клапанной крышкой на предмет появления свежих масляных подтеков или нароста грязи – простейшая, но крайне эффективная мера. Обнаружение проблемы на ранней стадии позволяет устранить ее с минимальными затратами и без последствий для других узлов двигателя.
Список источников
При подготовке материала о течи масла из-под клапанной крышки использовались специализированные технические ресурсы, руководства по ремонту и экспертные мнения. Основное внимание уделялось проверенным данным по диагностике, причинам неисправностей и методам устранения проблемы.
Ниже представлены категории источников, содержащих практические рекомендации для автовладельцев и профильных специалистов. Эти материалы помогут глубже изучить вопрос и выбрать оптимальный способ ремонта.
- Официальные сервисные мануалы производителей двигателей
- Технические бюллетени автомобильных концернов
- Профильные издания по автомобильному ремонту (журналы, справочники)
- Видеоинструкции от сертифицированных автомехаников
- Специализированные автомобильные форумы с тематическими обсуждениями
- Учебные материалы по устройству ДВС для технических вузов
- Аналитические обзоры производителей автозапчастей (прокладок, герметиков, крепежа)
