Технология покраски штампованных дисков - выбор подходящей краски

Статья обновлена: 18.08.2025

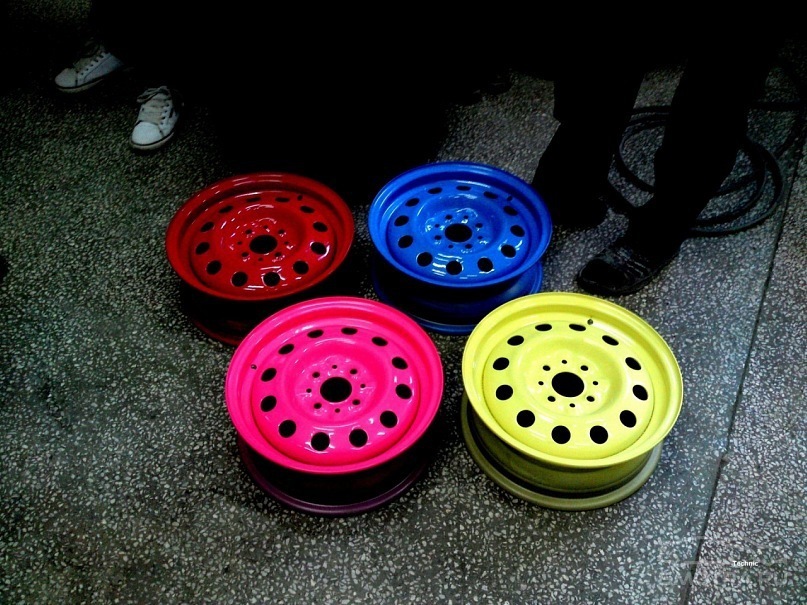

Штампованные диски остаются популярным выбором для автомобилистов благодаря надежности и доступной цене.

Со временем их внешний вид страдает от коррозии, сколов и царапин. Правильная покраска не только восстанавливает эстетику, но и защищает металл от дальнейшего разрушения. Успех зависит от соблюдения технологии и грамотного подбора лакокрасочных материалов.

Мойка и обезжиривание поверхности диска

Тщательная мойка удаляет грязь, солевые отложения и старую смазку с болтовых отверстий, которые могут препятствовать адгезии краски. Используйте мощные автомобильные шампуни или специализированные обезжириватели, уделяя особое внимание внутренним полостям, ребрам жесткости и труднодоступным местам. Обязательно смойте остатки чистящих средств большим количеством воды под высоким давлением.

После высыхания диска (естественного или принудительного) проводится химическое обезжиривание. Нанесите антисиликоновый обезжириватель на всю поверхность с помощью безворсовой салфетки или распылителя, избегая повторного касания обработанных участков. Особенно критично очистить зоны контакта с шинами и колодками – следы масла или тормозной жидкости гарантированно нарушают сцепление ЛКП с металлом.

Ключевые этапы подготовки

Механическая очистка: удаление крупного мусора щеткой перед мойкой
Температурный режим: мойка при +15...+25°C для предотвращения быстрого высыхания реагентов
Двойное обезжиривание: повторная обработка после шлифовки/зачистки

Тип загрязнения	Средство для удаления	Способ нанесения
Битумные пятна	Специализированные смывки	Точечное нанесение кистью
Коррозия, окислы	Преобразователи ржавчины	Распыление + зачистка
Технологические масла	Алкидные обезжириватели	Протирка салфеткой

Контроль чистоты: после финишного обезжиривания поверхность должна иметь равномерную матовость без жирных разводов. Проверьте отсутствие ворсинок от салфеток – микрочастицы снижают качество покрытия.

Обработка ржавчины и коррозии перед покраской

Удаление ржавчины – критический этап, напрямую влияющий на долговечность покрытия и внешний вид диска. Неполная или некачественная зачистка приведет к отслаиванию краски даже при использовании дорогих материалов. Основная задача – полностью устранить очаги коррозии и создать идеально чистую, шероховатую поверхность для адгезии.

Механические методы очистки предпочтительнее химических из-за сложного рельефа штампованных дисков. Начинают с крупных очагов, постепенно переходя к труднодоступным участкам возле вентиляционных отверстий и ступичной области. Особое внимание уделяют внутренней поверхности обода и местам крепления балансировочных грузиков.

Этапы обработки

Грубая зачистка: Использование металлических щеток (ручных или насадок для дрели/болгарки) для удаления рыхлых слоев ржавчины и старой отслаивающейся краски. Применение абразивных кругов с зерном P80-P120.
Тонкая шлифовка: Обработка всей поверхности диска абразивом P180-P240 для устранения царапин от грубой зачистки и создания равномерной матовости. Обязательная очистка обезжиривателем после шлифовки.
Локальная обработка глубокой коррозии:
- Зачистка очагов до чистого металла шлифовальными брусками или мини-насадками.
- Нанесение преобразователя ржавчины (при глубоких поражениях) строго по инструкции с последующей промывкой и сушкой.
- Заполнение выбоин и раковин автомобильной шпатлевкой по металлу.
Финишная подготовка:
- Обеспыливание сжатым воздухом и чистой ветошью.
- Обезжиривание всей поверхности специальным составом (антисиликон) перед грунтованием.

Инструмент/Материал	Назначение	Важные нюансы
Пескоструйный аппарат	Наиболее эффективное удаление коррозии в труднодоступных местах	Требует профессионального оборудования, риск деформации диска при неправильном давлении
Орбитальная шлифмашинка	Создание равномерной шероховатости на плоских участках	Не эффективна для криволинейных поверхностей и ребер жесткости
Кислотный преобразователь	Нейтрализация остаточной коррозии в микротрещинах	Требует тщательной нейтрализации и смывки! Несовместим с некоторыми типами грунтов

Важно: После обработки диски должны быть окрашены в течение 24 часов для предотвращения окисления очищенного металла. При длительном хранении обязательна консервация антикоррозионным "грунтом-протектором" на основе цинка или фосфатов.

Шлифовка штампованных дисков: выбор абразива

Качество шлифовки напрямую влияет на адгезию краски и долговечность покрытия, поэтому выбор правильного абразива – критически важный этап подготовки штампованного диска. Неподходящий материал или зернистость могут оставить глубокие царапины, не удалить коррозию полностью или создать недостаточно шероховатую поверхность для сцепления.

Основная задача – последовательное удаление старого ЛКП, ржавчины, загрязнений и создание равномерной матовой поверхности. Процесс всегда начинают с более грубых абразивов, постепенно переходя к мелкозернистым для финишной обработки. Используются как ручные инструменты (наждачная бумага), так и механизированные (шлифмашинки, дрели со спецнасадками).

Ключевые типы абразивов и их применение

Наждачная бумага (шкурка):

Для грубой обработки (P60-P120): Снятие толстого слоя краски, ржавчины, выравнивание глубоких дефектов.
Для средней шлифовки (P150-P240): Удаление следов от грубого абразива, подготовка к грунтованию.
Для финишной обработки (P320-P400): Создание мелкой однородной шероховатости перед грунтовкой/покраской.

Абразивные круги и щётки (для УШМ/дрели):

Корщетки (стальные, латунные): Эффективны для удаления рыхлой ржавчины в труднодоступных местах (ребра жесткости, ступичная область).
Лепестковые круги (Klingspor): Идеальны для больших плоскостей, обеспечивают равномерное снятие материала без перегрева. Зернистость аналогична наждачной бумаге (от P80 до P320).
Зачистные круги (фибровые): Агрессивная обработка, быстрое удаление краски и ржавчины. Требуют аккуратности во избежание прорезей металла.

Критерии выбора

Фактор	Рекомендации
Состояние диска	Сильная коррозия/толстый слой краски – начинать с P60/P80. Минимальные дефекты – со P150/P180.
Материал абразива	Оксид алюминия (Al₂O₃) – универсален, износостоек. Карбид кремния (SiC) – для твердых покрытий.
Водостойкость	Для мокрой шлифовки (меньше пыли) используйте бумагу с маркировкой "WATERPROOF".
Форма диска	Сложный рельеф – гибкая шкурка, войлочные/лепестковые насадки малого диаметра.

Важно: После шлифовки любым абразивом диск необходимо обезжирить и очистить от пыли. Пропуск абразивных этапов или "перескакивание" зернистости приведет к видимым дефектам после покраски. Всегда используйте средства индивидуальной защиты (респиратор, очки).

Обеспыливание и окончательная очистка поверхности

После обезжиривания на поверхности остаются микрочастицы пыли, ворс от салфеток и абразивной обработки, а также следы чистящих составов. Эти невидимые загрязнения критично ухудшают адгезию лакокрасочного слоя, провоцируя шелушение и растрескивание покрытия при эксплуатации.

Используйте сжатый воздух от компрессора с влагоотделителем или специальные антистатические салфетки для удаления микрочастиц. Категорически запрещено касаться подготовленной поверхности руками – кожное сало создает жировую пленку, нарушающую сцепление материалов.

Инструменты для очистки:

Пистолет для обдува с фильтром тонкой очистки
Антистатические безворсовые салфетки
Чистые нитриловые перчатки
Липкие аппликаторы для локального удаления пыли

Технологическая последовательность:

Продуть всю поверхность диска сжатым воздухом под углом 45°, уделяя внимание ступичным отверстиям и ребрам жесткости
Протереть зоны вне досягаемости воздушной струи антистатической салфеткой без нажима
Повторно продуть труднодоступные участки после механического контакта
Проверить чистоту белой хлопчатобумажной тканью – отсутствие следов подтверждает готовность
Немедленно приступить к грунтованию для исключения оседания новой пыли

Использование преобразователя ржавчины: плюсы и минусы

Преобразователь ржавчины химически взаимодействует с оксидами железа, превращая их в устойчивые соединения (обычно фосфаты или таннаты). Это создаёт плотный защитный слой на металле диска, останавливая дальнейшую коррозию и улучшая адгезию грунта перед покраской. Составы наносятся кистью или распылением на предварительно очищенные от рыхлой ржавчины и обезжиренные поверхности.

Основная задача преобразователя – подготовка труднодоступных мест штампованного диска (внутренние полости, стыки, кромки), где механическая зачистка неэффективна. Он проникает в поры и микротрещины, обеспечивая пассивацию металла. После обработки поверхность обязательна к промывке водой и тщательной сушке перед следующими этапами.

Ключевые преимущества и недостатки

Плюсы:

Экономия времени и труда: Замена трудоемкой механической очистки в сложных зонах.
Защита скрытых областей: Обработка внутренних полостей диска, недоступных для шлифовки.
Улучшение адгезии: Создание стабильного, пассивированного слоя для лучшего сцепления грунта.
Замедление коррозии: Прекращение развития уже существующей ржавчины.

Минусы:

Неполное удаление ржавчины: Требует предварительного удаления рыхлых слоев коррозии.
Токсичность: Многие составы содержат агрессивные кислоты (ортофосфорную), требуют СИЗ и вентиляции.
Риск "запечатывания" коррозии: При некачественной подготовке или нанесении преобразователь может скрыть очаги под пленкой.
Обязательная промывка: Остатки средства ухудшают адгезию ЛКП, промывка обязательна.
Не панацея: Не заменяет пескоструйную обработку или шлифовку при сильной коррозии.

Фактор	Влияние на результат покраски
Качество очистки перед нанесением	Критично: грязь или масло нейтрализуют действие химикатов.
Время выдержки	Слишком малое – неполная реакция, избыточное – высыхание состава.
Тщательность промывки	Остатки преобразователя разрушают лакокрасочное покрытие.

Нанесение грунтовки на стальные диски: техника распыления

Обезжиренную и зачищенную поверхность диска тщательно очистите от пыли сжатым воздухом или антистатической салфеткой. Не прикасайтесь к металлу голыми руками во избежание жировых следов, ухудшающих адгезию. Работайте в сухом, чистом помещении с температурой +15...+25°С и влажностью до 60%.

Готовый к применению грунт-праймер (например, эпоксидный или кислотный) перемешайте согласно инструкции производителя, при необходимости разбавьте рекомендованным растворителем до рабочей вязкости. Профильтруйте состав через воронку с фильтром 100-150 мкм перед заливкой в бачок краскопульта.

Технология распыления

Настройте краскопульт: давление на входе 2-3 атм, факел – вертикальный овал шириной 10-15 см, подачу материала – среднюю.
Удерживайте инструмент перпендикулярно поверхности на расстоянии 15-20 см. Начинайте движение до нажатия курка и завершайте после его отпускания.
Наносите грунт перекрывающимися полосами с 50% нахлёстом. Первый слой – тонкий «туман» для улучшения сцепления.
Через 5-7 минут нанесите второй слой – равномерный и плотный, без подтёков. Особое внимание уделите рёбрам жёсткости и внутренним полостям.
Контролируйте толщину покрытия: суммарно 15-25 мкм. Избыток грунта снижает прочность, недостаток – антикоррозийные свойства.

Перед сушкой проверьте покрытие на отсутствие пропусков и дефектов. Полимеризуйте грунт согласно техкарте продукта: эпоксидные составы – 40 минут при +60°С, реактивные праймеры – 20-30 минут при +20°С. После отверждения при необходимости аккуратно удалите пыль или шагрень мелким абразивом P600-P800 перед нанесением краски.

Типы автомобильных грунтов и их совместимость с краской

Автомобильные грунты выполняют ключевую роль в подготовке поверхности дисков к покраске, обеспечивая адгезию, антикоррозионную защиту и выравнивание микронеровностей. Без правильно подобранного грунта даже качественная краска не гарантирует долговечности покрытия, особенно при эксплуатации в агрессивных условиях.

Неправильный выбор грунта приводит к отслаиванию краски, образованию пузырей или коррозии под слоем ЛКП. Для штампованных дисков критично учитывать температурную устойчивость материалов и их совместимость с финишным покрытием, так как металл подвержен деформациям и нагреву при торможении.

Основные категории грунтов

Эпоксидные: Двухкомпонентные составы с максимальной адгезией и влагостойкостью. Служат барьером против коррозии.
Акриловые: Универсальные выравнивающие грунты (1К или 2К). Быстро сохнут, подходят для мелкого ремонта.
Кислотные (травящие): Однокомпонентные праймеры с фосфатами. Протравливают металл, создавая антикоррозионный слой.
Алкидные: Термостойкие грунты для деталей, подверженных нагреву. Требуют длительной сушки.

Тип грунта	Совместимые краски	Ограничения
Эпоксидный	Акриловые, алкидные, полиуретановые	Требует шлифовки перед нанесением краски
Акриловый (2К)	Акриловые, базовые эмали	Несовместим с целлюлозными красками
Кислотный	Только поверх акриловых грунтов	Запрещено покрывать краской напрямую
Алкидный	Алкидные эмали, масляные составы	Не применяется с акриловыми красками

Для штампованных дисков оптимальна комбинация: кислотный грунт (на очищенный металл) → эпоксидный (антикоррозионный слой) → акриловый 2К (выравнивание). Финишное покрытие наносится только на акриловый слой. Избегайте алкидных грунтов под акриловые краски – это провоцирует расслоение.

Перед покраской всегда проверяйте техническую документацию материалов. Нанесение несовместимых слоев снижает механическую прочность покрытия и устойчивость дисков к реагентам, что особенно актуально для штампованных моделей с пористой структурой металла.

Выбор краски: эмаль, порошковая или жидкая резина?

При покраске штампованных дисков критичен выбор типа покрытия, определяющий долговечность, внешний вид и защиту от коррозии. Основные варианты – традиционные эмали, технологичные порошковые составы и инновационная жидкая резина, каждый с уникальными свойствами.

Решение зависит от условий эксплуатации, бюджета и требований к эстетике. Эмали доступны для самостоятельного нанесения, порошковая окраска требует спецоборудования, а жидкая резина сочетает гибкость и ударопрочность. Анализ характеристик поможет определить оптимальный тип.

Сравнительные характеристики покрытий

Критерий	Эмаль	Порошковая краска	Жидкая резина
Устойчивость к сколам	Средняя	Высокая	Очень высокая
Защита от коррозии	Требует грунта	Превосходная	Высокая
Стойкость к химии/соли	Ограниченная	Максимальная	Высокая
Сложность нанесения	Простое (кисть/аэрозоль)	Требует печи и распылителя	Распыление/валик
Ремонтопригодность	Лёгкий локальный ремонт	Сложный	Простое латание
Срок службы	2-4 года	7+ лет	5+ лет

Эмаль подходит для бюджетного обновления дисков своими силами. Акриловые или алкидные составы наносятся на обезжиренную поверхность после грунтовки. Главные недостатки – чувствительность к дорожным реагентам и постепенное выцветание. Требуют регулярного обновления.

Порошковая краска обеспечивает наиболее прочное покрытие за счёт полимеризации при 180-200°C. Технология исключает подтёки, даёт равномерный слой с глянцевым или текстурным эффектом. Обязательные этапы:

Пескоструйная очистка
Фосфатирование металла
Напыление заряженного порошка
Запекание в печи

Жидкая резина (на основе полиуретана) создаёт эластичную плёнку, устойчивую к вибрациям и ударам камней. Наносится без нагрева, маскирует мелкие дефекты литья. Преимущества:

Бесшовное покрытие сложного рельефа
Стойкость к экстремальным температурам (-50°C...+120°C)
Возможность колеровки в матовые/глянцевые оттенки

Для зимней эксплуатации в условиях «химии» предпочтительны порошковые составы или резина. Эмаль рациональна при сезонном использовании авто или как временное решение. Финишное покрытие жидкой резиной допустимо наносить поверх порошковой основы для усиления защиты.

Сравнение термостойких и обычных красок для дисков

Основное различие между термостойкими и обычными красками заключается в их устойчивости к экстремальным температурам. Термостойкие составы (например, на эпоксидной или керамической основе) сохраняют целостность и цвет при нагреве до 200-600°C, что критично для тормозных дисков. Обычные эмали или акрилы начинают пузыриться и желтеть уже при 80-120°C, теряя защитные свойства.

Термостойкие краски требуют сложной подготовки поверхности (фосфатирование, обезжиривание) и наносятся в несколько слоёв с обязательной межслойной сушкой. Обычные краски менее требовательны к условиям нанесения, но их долговечность существенно ниже – особенно при агрессивном воздействии реагентов, песка и частого торможения.

Ключевые отличия

Параметр	Термостойкие краски	Обычные краски
Рабочая температура	200–600°C	До 80–120°C
Устойчивость к сколам	Высокая (за счёт эластичности)	Средняя/низкая
Защита от коррозии	Превосходная (химически инертны)	Базовая
Срок службы	5–7 лет	1–3 года

Преимущества термостойких составов:

Не отслаиваются при перегреве тормозов
Устойчивы к солевым реагентам и абразивному износу
Сохраняют глянец и насыщенность цвета

Недостатки термостойких красок:

Высокая стоимость (в 2–3 раза дороже обычных)
Обязательная пескоструйная обработка диска
Требуют профессионального нанесения (покраска в камере)

Критерии выбора цвета и текстуры покрытия

Основной критерий – визуальное соответствие общему стилю автомобиля. Учитывается цвет кузова, отделка салона, элементы экстерьера (решетка радиатора, молдинги). Классические варианты – серебристый, черный или графит – универсальны, яркие или контрастные оттенки (красный, золотой, синий) требуют тщательного подбора для гармоничного сочетания.

Важна функциональность покрытия: темные цвета (черный, темно-серый) маскируют пыль и мелкие повреждения, но визуально уменьшают размер диска. Светлые оттенки (белый, яркое серебро) подчеркивают форму, но требуют частой очистки. Металлики и хромированные эффекты добавляют премиальности, матовые поверхности скрывают царапины и создают сдержанный вид.

Факторы выбора текстуры и типа покрытия

Текстура влияет на восприятие диска и уход:

Глянец: Придает глубину цвету, эффектно отражает свет. Требует идеально ровной поверхности, подчеркивает дефекты.
Матовое покрытие: Скрывает неровности, менее маркое, современный вид. Может визуально "упрощать" диск.
Молотковая краска: Маскирует дефекты литья благодаря характерной шероховатой текстуре. Выбор цветов ограничен спецификой состава.

Дополнительные аспекты выбора:

Размер диска: Светлые тона зрительно увеличивают, темные – уменьшают.
Климат: В регионах с частыми осадками предпочтительнее покрытия, скрывающие грязь.
Стойкость: Порошковые краски долговечнее жидких, особенно в глянцевом исполнении.

Сочетания текстур и цветов:

Цвет	Рекомендуемая текстура	Эффект
Черный	Глянец/Матовая	Спортивность, скрывает грязь
Серебристый	Глянец/Металлик	Классика, подчеркивает форму
Графит/Темно-серый	Матовая/Молотковая	Стиль, маскирует дефекты
Яркие цвета	Глянец	Акцент, тюнинг

Технология напыления краски: расстояние и угол распыления

Правильное расстояние между краскопультом и поверхностью диска критично для качества покрытия. Оптимальный диапазон составляет 15–25 см. Слишком близкое распыление (<15 см) вызывает подтёки и неравномерное распределение слоя из-за избыточного нанесения материала. Слишком большое расстояние (>25 см) приводит к "сухому" распылению: краска частично высыхает в воздухе до контакта с металлом, образуя шероховатую "шагрень", снижая адгезию и глянец.

Угол распыления должен быть строго перпендикулярным (90°) к обрабатываемой зоне диска. Наклон краскопульта провоцирует неравномерную толщину слоя и формирование "теневых" зон, особенно в сложных геометрических участках (рёбра жесткости, углубления). При обработке краёв и глубоких выемок сохраняйте перпендикулярность, смещая положение корпуса, а не меняя наклон сопла.

Ключевые рекомендации

Для достижения равномерного покрытия соблюдайте следующие правила:

Техника движения: Перемещайте краскопульт параллельно поверхности плавными линейными движениями.
Перекрытие полос: Каждый новый проход должен перекрывать предыдущий на 30–50%.
Скорость распыления: Оптимальная скорость – 0,5–1 м/сек. Слишком быстрое ведение создаёт пропуски, медленное – подтёки.

Параметр	Некорректное значение	Риски	Корректное значение
Расстояние	< 15 см	Подтёки, апельсиновая корка	15–25 см
Угол	< 70° или > 110°	Неравномерность слоя, пропуски	90° (перпендикуляр)
Давление воздуха	Выше рекомендаций производителя	Распыл, потеря материала	Согласно ТД краски/оборудования

Контроль первых слоёв: Наносите базовое покрытие или грунт тонкими "прогревочными" слоями (50% перекрытия), визуально оценивая равномерность перед финальным распылением. Используйте тестовые картонки для предварительной настройки факела и давления.

Сушка слоев: естественная или принудительная термообработка

Естественная сушка предполагает выдержку окрашенных дисков при комнатной температуре (18-25°C) в чистом, сухом помещении без сквозняков. Время полимеризации каждого слоя варьируется от 2 до 24 часов в зависимости от типа краски и влажности. Этот метод исключает риски перегрева материала, но требует строгого контроля запыленности и климатических условий на протяжении всего процесса.

Принудительная термообработка осуществляется в специализированных сушильных камерах при температуре 60-80°C. Длительность сокращается до 20-40 минут на слой благодаря ускоренной полимеризации. Обязателен предварительный прогрев дисков (10-15 минут) для выравнивания температуры металла и равномерного отверждения. Такой метод гарантирует максимальную прочность покрытия, но требует точного контроля температуры во избежание деформации диска или растрескивания краски.

Сравнение методов сушки

Критерий	Естественная	Термообработка
Скорость	Низкая (часы)	Высокая (минуты)
Прочность покрытия	Средняя	Максимальная
Риски	Пыль, неравномерность	Перегрев, деформация
Оборудование	Не требуется	Промышленная камера

Рекомендации по выбору: Термообработка обязательна для порошковых красок и двухкомпонентных составов для достижения заявленных производителем характеристик. Естественную сушку допустимо применять для однокомпонентных аэрозолей или ремонтных подкрасов при отсутствии спецоборудования, но с увеличением времени межслойной выдержки на 30%.

Нанесение лака для защиты и глянцевого эффекта

После полного высыхания базового слоя краски переходят к финишному покрытию лаком. Этот этап критически важен для создания прочного барьера против механических повреждений, химических реагентов и ультрафиолета, а также обеспечивает глубокий блеск поверхности.

Используйте только совместимые с краской автолаки в аэрозольных баллонах или для краскопульта. Обязательно встряхните баллон 2-3 минуты перед применением, а при работе с краскопультом соблюдайте пропорции разбавления, указанные производителем.

Технология нанесения

Распыляйте лак тонкими равномерными слоями с расстояния 20-30 см. Двигайте рукой плавно, без остановок, с перекрытием предыдущего прохода на 30%. Основные правила:

Первый слой - легкий "туманный" (ориентировочное время высыхания 10-15 минут)
Второй слой - плотный, но без подтеков (выдержка 20-25 минут)
Третий слой - финишный, с полным покрытием поверхности

Контролируйте температуру и влажность в помещении согласно техническим требованиям лака. Типичные условия:

Оптимальная температура	18-25°C
Допустимая влажность	до 60%
Минимальная выдержка перед эксплуатацией	48 часов

Для достижения зеркального глянца после высыхания лака выполните полировку мягкой ветошью с полиролью. Избегайте попадания воды и грязи на свежее покрытие в течение первых 72 часов.

Финишная полировка окрашенных штампованных дисков

После полного отверждения краски (срок указан производителем ЛКМ) приступают к финишной полировке. Цель этапа – устранение микронеровностей, оранжевой корки, следов от пыли и придание поверхности зеркального блеска. Работу выполняют в чистом помещении, исключающем попадание новых загрязнений на влажную поверхность.

Используют орбитальную полировальную машинку с регулируемыми оборотами и мягкими поролоновыми кругами разной плотности. Начинают с абразивных полиролей (степень абразивности 2000-3000 грит), затем переходят к финишным составам без абразивных частиц. Каждый этап завершают тщательной протиркой поверхности безворсовой салфеткой для удаления остатков пасты.

Технология и материалы

Ключевые этапы полировки:

Подготовка инструмента: установка белого/черного поролонового круга на машинку
Грубая коррекция: нанесение абразивной пасты круговыми движениями без сильного нажима
Удаление хазинга: протирка обезжиривателем после каждого этапа
Финальный глянец: обработка защитной силиконовой пастой желтым/красным кругом

Типы полировальных составов:

Абразивная паста	Удаление дефектов, выравнивание слоя	Наносится крестообразно
Восстанавливающий воск	Заполнение микротрещин	Требует ручной растушевки
Силиконовый консервант	Защита от УФ, гидрофобный эффект	Наносится после полировки

Критические ошибки:

Полировка неотвержденной краски (риск повреждения слоя)
Использование войлочных кругов (перегрев поверхности)
Пропуск этапа обезжиривания (появление разводов)

Контроль качества: проверка на подтеки и пропуски

Контроль подтёков и пропусков краски проводится после полного высыхания покрытия. Подтёки визуализируются как локальные утолщения слоя ЛКМ с характерными наплывами, а пропуски проявляются участками необработанного металла или грунта. Оба дефекта критичны: подтёки нарушают геометрию поверхности, пропуски провоцируют коррозию.

Осмотр выполняют при естественном освещении или с использованием направленных LED-ламп мощностью от 100 Вт. Диск медленно вращают вручную, оценивая внешнюю и внутреннюю поверхности, рёбра жёсткости, ступичную зону и кромки. Угол обзора меняют для выявления скрытых дефектов – свет должен падать под 30–45° к плоскости.

Критерии браковки:

Любые пропуски покрытия размером >1 мм²
Подтёки, создающие тактильно ощутимый ступенчатый переход
Скопления микро-подтёков (>3 шт.) на 10 см поверхности

Инструментальные методы дополняют визуальный осмотр:

Измерение толщины покрытия магнитным толщиномером – колебания >20 мкм указывают на подтёки
Люминесцентный контроль при УФ-подсветке для выявления микроскопических пропусков

Тип дефекта	Причина возникновения	Способ устранения
Вертикальные подтёки	Избыток краски, низкая вязкость	Шлифовка с последующей локальной ретушировкой
Краевые пропуски	Неправильный угол нанесения	Обезжиривание и нанесение 2 тонких слоёв

Распространенные ошибки при самостоятельной покраске

Недостаточная подготовка поверхности – ключевая проблема. Многие пропускают этап полного удаления коррозии, старой краски или заводского лака шлифовкой, а также игнорируют тщательное обезжиривание. Оставшиеся загрязнения или микротрещины приводят к отслаиванию покрытия уже через несколько месяцев.

Пренебрежение грунтованием или неправильный выбор грунта – частая причина неудачи. Нанесение краски прямо на металл без адгезионного грунта снижает долговечность, а использование несовместимых материалов (например, кислотного грунта под акриловую эмаль) провоцирует химические реакции и разрушение слоёв.

Типичные технологические ошибки

Нарушение режима сушки: покраска при влажности выше 65% или температуре ниже +10°C вызывает "матовость", кратеры или длительное неотверждение.
Неконтролируемое нанесение:
- Слишком толстый слой – подтёки и пузыри
- Неравномерное распыление – пропуски или "шагрень"
Экономия на защите: покраска дисков без демонтажа шин ведёт к попаданию краски на резину и биению колеса из-за неубранных балансировочных грузов.

Ошибка	Последствие	Решение
Игнорирование межслойной зачистки	Шероховатость, плохая адгезия финишного лака	Шлифовка грунта P400-P500 перед покраской
Использование неподходящей краски	Пожелтение от нагрева, выцветание	Только термостойкие составы для колёс (до +120°C)

Отсутствие чистого помещения для сушки приводит к прилипанию пыли и насекомых к свежему слою. Сушка на открытом воздухе без бокса с фильтрами – гарантия дефектов поверхности.

Список источников

При подготовке материала о покраске штампованных дисков были использованы специализированные технические ресурсы и практические руководства. Основное внимание уделялось актуальным технологическим процессам и характеристикам лакокрасочных материалов.

Ниже представлен перечень ключевых источников, содержащих детальную информацию о методах подготовки поверхности, выборе составов и этапах окрашивания. Все материалы соответствуют современным стандартам автомобильного ремонта.

Технические рекомендации ведущих производителей автомобильных красок (2020-2023 гг.)
ГОСТ Р 52700-2021 "Материалы лакокрасочные для транспортных средств"
Справочник "Автомобильный сервис: кузовной ремонт" (изд. 2022 г.)
Протоколы испытаний термостойких эмалей для дисков (НИИ Автопром)
Методические указания по абразивоструйной обработке металлов
Сравнительный анализ коррозионной стойкости ЛКМ (журнал "Автохимия", 2021)
Технологические карты покраски колесных дисков (СЦ "Профи-Диск")
Руководство по применению грунтов-выравнивателей для стальных поверхностей
