Технология сварки лонжеронов - руководство по подбору аппаратуры и расходников

Статья обновлена: 04.08.2025

Лонжероны – критически важные силовые элементы конструкции транспортных средств, воспринимающие основные динамические и статические нагрузки. Качество их восстановления напрямую влияет на безопасность эксплуатации.

Неправильный подбор сварочного оборудования или расходных материалов приводит к нарушению геометрии кузова, локальным напряжениям и снижению усталостной прочности металла.

Анализ технологических параметров сварки и свойств материалов позволяет минимизировать риски дефектов и обеспечить долговечность ремонта.

Анализ повреждений: оценка масштаба перед сваркой

Тщательное обследование лонжерона предшествует любым сварочным работам. Требуется выявить не только явные дефекты (трещины, коррозию, деформации), но и скрытые внутренние напряжения. Используйте металлический молоток для простукивания поверхности – глухой звук укажет на зоны отслоения защитного покрытия, внутренние пустоты или скрытые трещины, невидимые глазу.

Фиксируйте расположение и протяженность всех повреждений с помощью меловой разметки или маркера. Это визуализирует объем предстоящей работы и предотвратит пропуск дефектов. Обязательно измерьте толщину металла в зоне ремонта ультразвуковым толщиномером – критическое истончение (особенно после зачистки коррозии) может сделать сварку нецелесообразной или потребовать вырезания участка с заменой вставкой.

Шаги структурированной диагностики

1. Оценка типа повреждения: дифференциация трещин (усталостные, сквозные), коррозионных поражений (поверхностная/глубокая), деформаций (скручивание, продольный изгиб).
2. Анализ причины: установление источника разрушения (перегрузки, вибрации, агрессивная среда, предыдущий некачественный ремонт).
3. Определение геометрических параметров дефекта:
   • Длина и глубина трещин
   • Площадь коррозионной зоны
   • Величина отклонения от плоскости (для деформаций)

Параметр	Инструмент для оценки	Критическое значение
Толщина металла	Ультразвуковой толщиномер	< 30% от исходной*
Протяженность трещины	Дефектоскоп, лупа	> 25% сечения элемента
Глубина коррозии	Щуп, измерение после зачистки	> 1 мм (для лонжеронов 3-5 мм)**

*Конкретные допустимые значения зависят от конструкции ТС и регламентов производителя. **Точные пределы определяет техническая документация на автомобиль.

Методы сварки для лонжеронов: дуговая против MIG/MAG

Ручная дуговая сварка (РДС) и MIG/MAG - два распространенных подхода для соединения лонжеронов. РДС опирается на плавление покрытого электрода, создающего защиту шва шлаком. Её ключевое достоинство - мобильность и работа на жестких конструкциях без дополнительной газовой аппаратуры.

Сварка MIG/MAG использует механически подаваемую проволоку в инертном или активном газе. Она обеспечивает непрерывный процесс с высокой производительностью и минимальной чисткой шва. Этот метод предпочтителен при больших объемах или высокой требовательности к скорости.

Сравнение методов

Параметр	Ручная дуговая сварка (РДС)	MIG/MAG сварка
Скорость и производительность	Низкая (частая замена электродов, зачистка шлака)	Высокая (непрерывная подача проволоки)
Сложность работы	Требует высокой квалификации сварщика	Проще освоить; важен контроль потока газа
Качество шва	Возможны шлаковые включения при ошибках	Стабильнее; защита газом сводит дефекты к минимуму
Применимость	Подходит для толстослойных швов	Идеальна для длинных/криволинейных швов
Оборудование	Дешевле и мобильнее	Дороже; требует баллонов с газом и подающего механизма

Выбор сварочного аппарата: мощность и функционал

Мощность аппарата определяет толщину свариваемого металла и стабильность дуги. Для лонжеронов (обычно 3–10 мм) минимальный ток должен составлять 160–250 А. Учитывайте напряжение сети: 220В-модели подходят для гаражных работ, но при толщине свыше 6 мм и интенсивном использовании нужны 380В-аппараты с ПВ (продолжительностью включения) ≥60%.

Критически важен тип сварки: ММА (ручная дуговая) универсальна для сталей, но MIG/MAG с газовой защитой обеспечивает высокое качество швов на алюминиевых лонжеронах. Для ответственных соединений применяют TIG с аргоном. Обязательные функции: горячий старт для легкого поджига, антиприлипание и форсаж дуги для контроля провара.

Критерии выбора

• Мощность
  • Толщина 3–5 мм: 140–180 А (ПВ ≥50%)
  • Толщина 6–10 мм: 200–250 А (ПВ ≥60%)
• Функциональность
  • MIG/MAG для углеродистой стали
  • TIG и импульсный режим для алюминия
• Опции
  1. Синегретическое управление для полуавтоматов
  2. Термозащита от перегрузок
  3. Регулировка индуктивности

Тип сварочного аппарата	Преимущества для лонжеронов	Недостатки
Инвертор MMA	Портативность, ремонт в полевых условиях	Низкая скорость, требование к навыкам оператора
Полуавтомат MIG	Высокая производительность, чистота шва	Зависимость от баллонов с газом

Требования к силе тока для разных толщин металла

Выбор силы сварочного тока напрямую зависит от толщины свариваемого металла лонжерона. Недостаточный ток приведёт к непровару и хрупкости шва, а чрезмерный – к прожиганию металла, деформациям и изменениям кристаллической структуры в зоне термического влияния.

Основные правила регулировки тока при сварке лонжеронов приведены в таблице. Указанные значения ориентированы на ручную дуговую сварку (MMA) стандартными электродами (типа МР-3, УОНИ). Для полуавтоматической сварки (MIG/MAG) и порошковой проволоки (FCAW) параметры могут отличаться, а при TIG-сварке требуются меньшие токи.

Толщина металла (мм)	Диаметр электрода (мм)	Рекомендуемый ток (А)
1.5 – 2.0	1.6 – 2.0	40 – 70
2.0 – 3.0	2.5	70 – 90
3.0 – 5.0	3.2	90 – 130
5.0 – 8.0	4.0	140 – 190
8.0 – 10.0	5.0	180 – 240

Ключевые факторы при калибровке тока

1. Пространственное положение: Вертикальные и потолочные швы требуют снижения тока на 15–20% по сравнению с горизонтальными.
2. Скорость сварки: Быстрое ведение электрода увеличивает фактическое тепловложение на единицу длины шва, несмотря на неизменный ток.
3. Марка стали: Для низколегированных сталей (например, 30ХГСА) применяется ток на 5–15% выше, чем для обычной стали СТ3.

• Проверка настроек: Всегда выполняйте пробный шов на аналогичном по толщине и составу обрезке металла.
• Индикаторы корректного тока: Стабильная дуга, равномерное плавление кромок, формирование нормального валика шва без подрезов или излишне выпуклого профиля.

Учёт требований к силе тока минимизирует дефекты сварки лонжеронов и повышает надёжность силовой конструкции автомобиля. Точная настройка параметров обязательна для ответственных соединений.

Электроды для РДС: марки и характеристики

Для сварки лонжеронов – ключевых силовых элементов конструкции – выбор электродов определяется требованием к механическим свойствам шва: высокой прочностью на разрыв (от 450 МПа), ударной вязкостью, отсутствием трещин. Рекомендуются стержни с основным (флюсовым) или рутиловым покрытием, обеспечивающим стабильность дуги и защиту шва от окисления.

Электроды классифицируются по свойствам наплавленного металла (типу покрытия, допустимому положению сварки). Для лонжеронов из углеродистых (Ст3, 20) и низколегированных сталей (09Г2С, 10ХСНД) оптимальны следующие марки:

Марка	Тип покрытия	Применяемые материалы	Предел прочности, МПа
УОНИИ 13/55	Основное	Ст3, 20, 09Г2С до 550 МПа	550
АНО-21	Рутилово-целлюлозное	Ст3, низколегированные стали	470
ОЗС-12	Рутиловое	Углеродистые стали до 420 МПа	420
УОНИИ 13/45	Основное	Ст3, 20 (для менее нагруженных узлов)	450

Ключевые параметры для лонжеронов:

• Ударная вязкость – ≥ 50 Дж/см², особенно при эксплуатации в низких температурах.
• Условия сварки: «ОК 46.00» (ESAB) и аналоги сохраняют свойства при влажности до 70%.
• Полярность: большинство марок с основным покрытием работают на постоянном токе обратной полярности.

При сварке лонжеронов выбор проволоки для полуавтомата критически влияет на прочность соединения, герметичность шва и сопротивление усталости конструкции. Неправильный тип или диаметр проволоки приведет к пористости, неравномерному проплавлению или разбрызгиванию металла, что недопустимо для ответственных узлов автомобиля. Учитывайте совместимость материала проволоки с металлом лонжерона (обычно углеродистая или низколегированная сталь) и свароными газами.

Толщина листов лонжерона диктует диаметр проволоки: для 1-3 мм оптимальны 0.8-1.0 мм, для листов от 3 мм применяют 1.2 мм. Более тонкая проволока (0.6 мм) подходит точечной сварки в труднодоступных местах, но требует точного контроля температуры. Снижение скорости подачи или неправильная мощность полуавтомата при толстой проволоке вызовут неполный провар.

Проволока для полуавтомата: тип и диаметр сечения

Критерии выбора

Сплошная проволока (сплав MIG): Требует совместной подачи защитного газа (CO₂ или смесь Ar+CO₂). Обеспечивает чистый шов минимальным количеством шлака, подходит для сложных соединений лонжеронов.
Порошковая проволока (с флюсовым сердечником): Самоочищающаяся, работает без газа даже в ветреных условиях. Образует обильный шлак, требующий зачистки после сварки. Альтернатива при отсутствии баллонов, но требует контроля валика.

Рекомендуемые марки для сталей:

• ER70S-6 (с медным покрытием) – универсальная для CARCО₂/смесей, улучшает стабильность дуги
• E71T-GS – порошковая для работ вне помещений

Диаметр сечения:

Оптимальные значения для условных толщин металла:

Толщина металла, мм	Диаметр проволоки, мм
0.8-2	0.6-0.8
2-4	0.8-1.0
4+	1.0-1.2

Мониторинг состояния шва обязателен: диаметр свыше 1.2 мм увеличивает риск непровара на тонких участках, а миниатюрные катушки (5 кг) практичнее для редкого применения при ремонте.

Газовая защита: выбор смеси или флюсовой проволоки

При сварке лонжеронов критически важно минимизировать окисление металла, и выбор газовой защиты напрямую влияет на качество шва. Для стальных конструкций оптимальной газовой смесью является аргон (Ar) с добавлением 18–25% углекислого газа (CO₂), обеспечивающий стабильную дугу и глубокое проплавление без пористости. Чистый CO₂ допустим при ограниченном бюджете, но повышает разбрызгивание.

Альтернатива газовой защите – самозащитная порошковая проволока (например, марки E71T-GS). Она не требует баллонов, компактна для мобильных работ, но даёт более грубые швы с повышенным количеством шлака. Требуется тщательная зачистка после сварки. Для ответственных узлов лонжерона предпочтительна газовая защита из-за контроля над ванной и лучшей ударной вязкости шва.

Критерии выбора

• Толщина металла: Для лонжеронов свыше 5 мм газовая защита обязательна из-за риска непровара с порошковой проволокой.
• Условия сварки: На открытом воздухе или при ветре флюсовая проволока практичнее (газ может выдуваться).
• Качество шва: Требования к усталостной прочности диктуют газовую защиту с Ar/CO₂.
• Пример маркировки материалов: ER70S-6 (газовая сварка) и E71T-1 (порошковая).

Параметр	Газовая защита (Ar/CO₂)	Порошковая проволока
Прочность шва	Выше (+15-20% усталостная прочность)	Средняя (риск трещин при динамике)
Удобство работ	Сложнее (баллоны, вентиляция)	Проще (компактное оборудование)
Чистота шва	Минимум шлака	Требует зачистки от шлака

Подготовка металла: зачистка и разделка кромок

Перед сваркой лонжеронов обязательна тщательная зачистка поверхностей. Удалите все виды загрязнений в зоне будущего шва: масла растворителем, окалину абразивным инструментом, ржавчину металлической щеткой. Контролируйте чистоту минимум на 20 мм от краев стыкуемых деталей – любые посторонние включения приведут к пористости шва и снижению прочности соединения.

Разделку кромок выполняйте согласно выбранному технологическому процессу. Для лонжеронов толщиной от 3-5 мм обычно применяют V-образную или X-образную форму. Выдерживайте заданные углы скоса (чаще 30-60°), притупление кромок (1-2 мм) и зазор между деталями (1-3 мм), что обеспечит полноценный провар корня шва. Неравномерная разделка провоцирует деформации и непровары.

Ключевые параметры разделки

Толщина металла (мм)	Тип разделки	Угол скоса	Зазор (мм)
3-5	Без скоса/V-образная	-/30-45°	1-2
6-12	V/X-образная	45-60°	2-3
13+	X/U-образная	50-70°	3-4

Контролируйте прямолинейность резов после термической или механической обработки – неровности более 0.5 мм на длине 100 мм требуют повторной обработки. При использовании газовой резки удаляйте грат шлифовкой. Для ответственных швов после зачистки дополнительно обезжиривайте кромки специализированными составами.

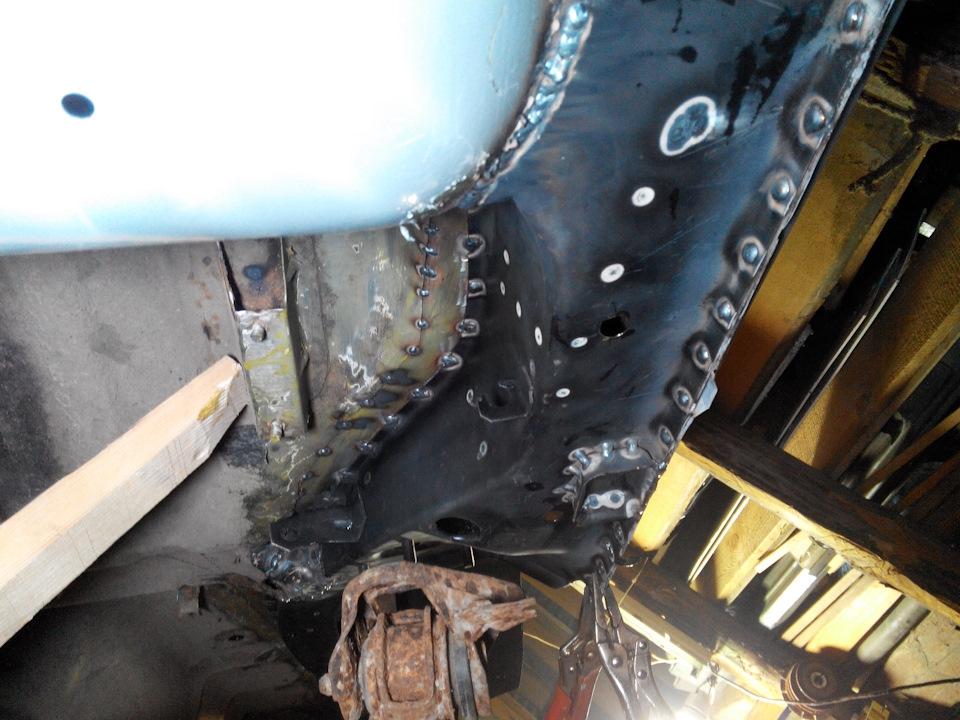

Инструменты для фиксации деталей перед сваркой

Надёжная фиксация лонжеронов и сопряжённых элементов в требуемом положении – критически важный этап, предотвращающий деформации и перекосы во время сварочного процесса. Неправильно закреплённая конструкция может привести к структурным дефектам, снижающим прочность и безопасность восстановленного узла.

Для точного позиционирования деталей используются специализированные приспособления, выбор которых зависит от сложности геометрии, требуемой жёсткости и способа сварки. Особое внимание уделяется исключению люфтов и микроперемещений элементов под влиянием тепловых нагрузок.

Ключевые виды инструментов и приспособлений

• Струбцины: Быстрозажимные G-образные, F-образные и винтовые кованые. Для лонжеронов предпочтительны модели с усиленной конструкцией и глубиной зева от 150 мм. Трубные струбцины позволяют фиксировать крупногабаритные узлы.
• Магнитные угольники: Многоосевые держатели с неодимовыми магнитами (сила сцепления ≥68 кгс). Обеспечивают точное выставление углов 45°/90°/135° без ручной поддержки, подходят для сложных пространственных соединений.
• Тиски слесарные/позиционирующие: Модели со сменными губками и поворотными механизмами. Для массивных деталей требуются тиски, закреплённые на верстаке болтами класса 10.9.
• Сварочные прихватки: Гидравлические или механические системы с компенсаторами усадки. Поставляются с комплектом адаптеров под различающиеся профили лонжеронов (коробчатые, двутавровые).
• Распорные устройства: Телескопические балки из закалённой стали с винтовыми упорами. Применяются для фиксации расстояний между элементами силового каркаса под постоянной нагрузкой до 1 тонны.

Техника безопасности: средства индивидуальной защиты

Сварочные работы с лонжеронами сопровождаются интенсивным тепловым излучением, ультрафиолетовым воздействием, брызгами расплавленного металла и выделением токсичных газов. Без применения специальных средств защиты высок риск термических ожогов, повреждения глаз, отравления и травм от искр.

Соответствие СИЗ технологическим процессам и нормативам ГОСТ Р 12.4.234-2012 критически важно для предотвращения профессиональных заболеваний. Комплектация должна учитывать тип сварки (MIG/MAG, TIG, MMA), силу тока и длительность операций.

1. Глаза и лицо: Маска-хамелеон с фильтром уровня затемнения 9-13 DIN, дополнительный щиток для плазменной резки. Запасные стекла – обязательны.
2. Дыхательная система: Респиратор с принудительной подачей воздуха (PAPR) или фильтрующий респиратор класса FFP3 с угольным фильтром. Обязателен при сварке оцинкованных лонжеронов.
3. Спецодежда: Костюм из огнестойкой ткани (например, спилка или Proban) без карманов выше пояса. Фартук и нарукавники из спилкожа – для критичных зон.
4. Руки и ноги: Двупалые краги с термоизоляцией для MIG/MAG, перчатки TIG-сварки для точных работ. Кожаные сапоги с защитными щитками на шнурках.
5. Обязательно: Изоляция шеи огнеупорным шейным платком, антибликовые очки под маской, беруши при работе с пневмоинструментом.

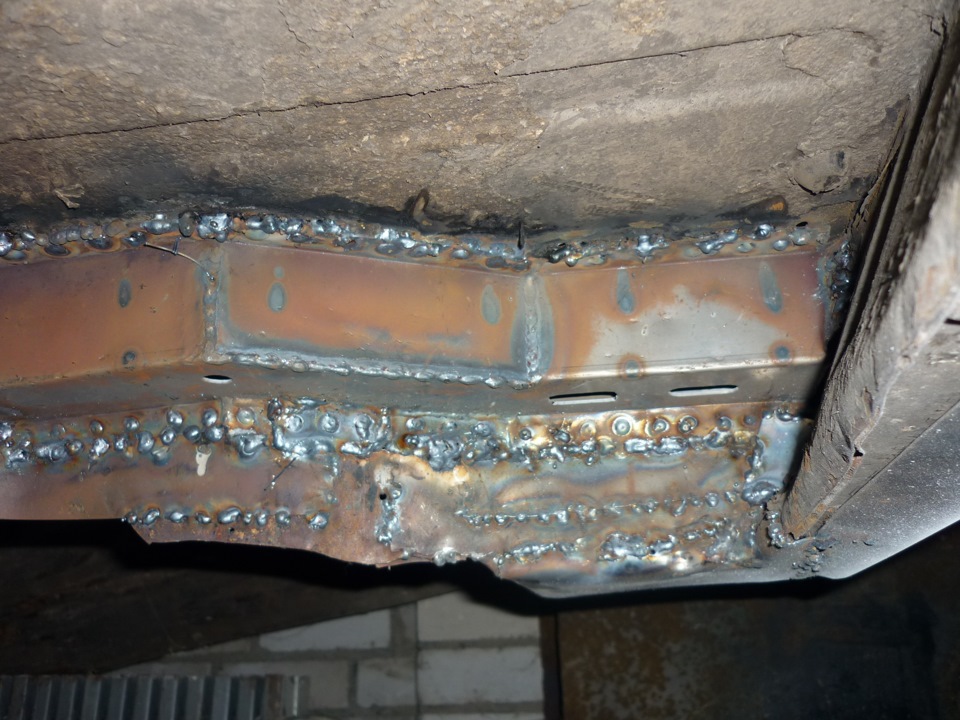

Контроль качества швов: визуальный и дефектоскопия

Визуальный осмотр (ВИК) – обязательный первый этап оценки сварных соединений лонжеронов. Он выполняется невооруженным глазом или с применением лупы (увеличение до ×10) после зачистки шва от шлака и брызг металла. Мастер проверяет целостность шва, отсутствие видимых трещин, подрезов, пор, прожогов, наплывов, неравномерность ширины валика и качество проплавления кромок. Недопустимы резкие переходы и грубая чешуйчатость поверхности. Стандарты (ГОСТ, ISO) четко регламентируют допустимые размеры и количество поверхностных дефектов для конкретного класса ответственности конструкции.

При выявлении сомнительных участков или для скрытых дефектов применяют неразрушающие методы дефектоскопии. Магнитопорошковый контроль (МПД) эффективен для ферромагнитных сталей: намагниченный шов покрывают суспензией магнитного порошка, который скапливается вдоль поверхностных и неглубоких подповерхностных трещин. Капиллярный контроль (ПВК) выявляет поверхностные дефекты за счет проникновения контрастного пенетранта и проявления индикаторного рисунка. Для сквозных дефектов используют течеискание пузырьковым методом или теч-детектором. Ультразвуковой контроль (УЗК) и радиография (РК) – ключевые методы для обнаружения внутренних несплошностей (раковины, непровары, включения). УЗК позволяет оценить глубину залегания дефектов и толщину металла, РК предоставляет наглядный снимок на пленке или цифровом детекторе.

Ключевые аспекты:

• Периодичность контроля: сплошной ВИК, выборочная дефектоскопия (объем выборки зависит от техпроцесса и класса конструкции).
• Документирование: фиксация результатов, составление актов и карт контроля с эскизами расположения дефектов.
• Квалификация персонала: операторы дефектоскопии обязаны иметь аттестацию НК (неразрушающего контроля) по применяемым методам.
• Корректирующие действия: дефектные участки маркируются и подлежат зачистке с последующей подваркой или браковке (по заключению комиссии).

Термообработка зоны сварки для снятия напряжений

Термообработка после сварки лонжеронов предназначена для устранения остаточных напряжений и улучшения микроструктуры металла в околошовной зоне. Этот процесс предотвращает образование горячих и холодных трещин, снижает риск хрупкого разрушения и корродирования, а также повышает усталостную прочность конструкции. Температурное воздействие позволяет перевести структуру стали в более стабильное состояние.

Основным методом является высокий отпуск (низкотемпературный отжиг) при 600–680°C в течение 1–2 часов с последующим медленным охлаждением. Такие параметры обеспечивают рекристаллизацию металла без потери прочности. Для ответственных узлов применяют индукционный нагрев благодаря его локальности и автоматизации, тогда как печной прогрев универсален для всей конструкции. Контроль температуры обязателен пирометрами или термопарами.

Ключевые параметры и технологии

• Температурный диапазон: 550–700°C в зависимости от марки стали;
• Время выдержки: 30–120 минут (минимум 1 час на 25 мм толщины);
• Способы нагрева:
  • Печи камерные или муфельные
  • Индукционные установки
  • Инфракрасные излучатели
• Скорость нагрева/охлаждения: ≤100°C/час во избежание теплового шока.

Для стали перлитного класса критично соблюдение параметров: при занижении температуры не устраняются напряжения, при превышении – снижается твёрдость. Аустенитные стали обрабатывают при 900–1100°C для предотвращения межкристаллитной коррозии. Обязателен постобработочный неразрушающий контроль (УЗК, визуальный).

Подбор оборудования:

Критерии выбора:

Фактор	Стационарная печь	Мобильный индуктор
Производительность	Крупногабаритные узлы	Локальные зоны сварки
Точность регулировки	±15°C	±5°C
Затраты	Высокие капитальные	Низкие операционные

Примечание: Для алюминиевых лонжеронов используют стабилизацию при 200–300°C с выдержкой 4–6 часов.

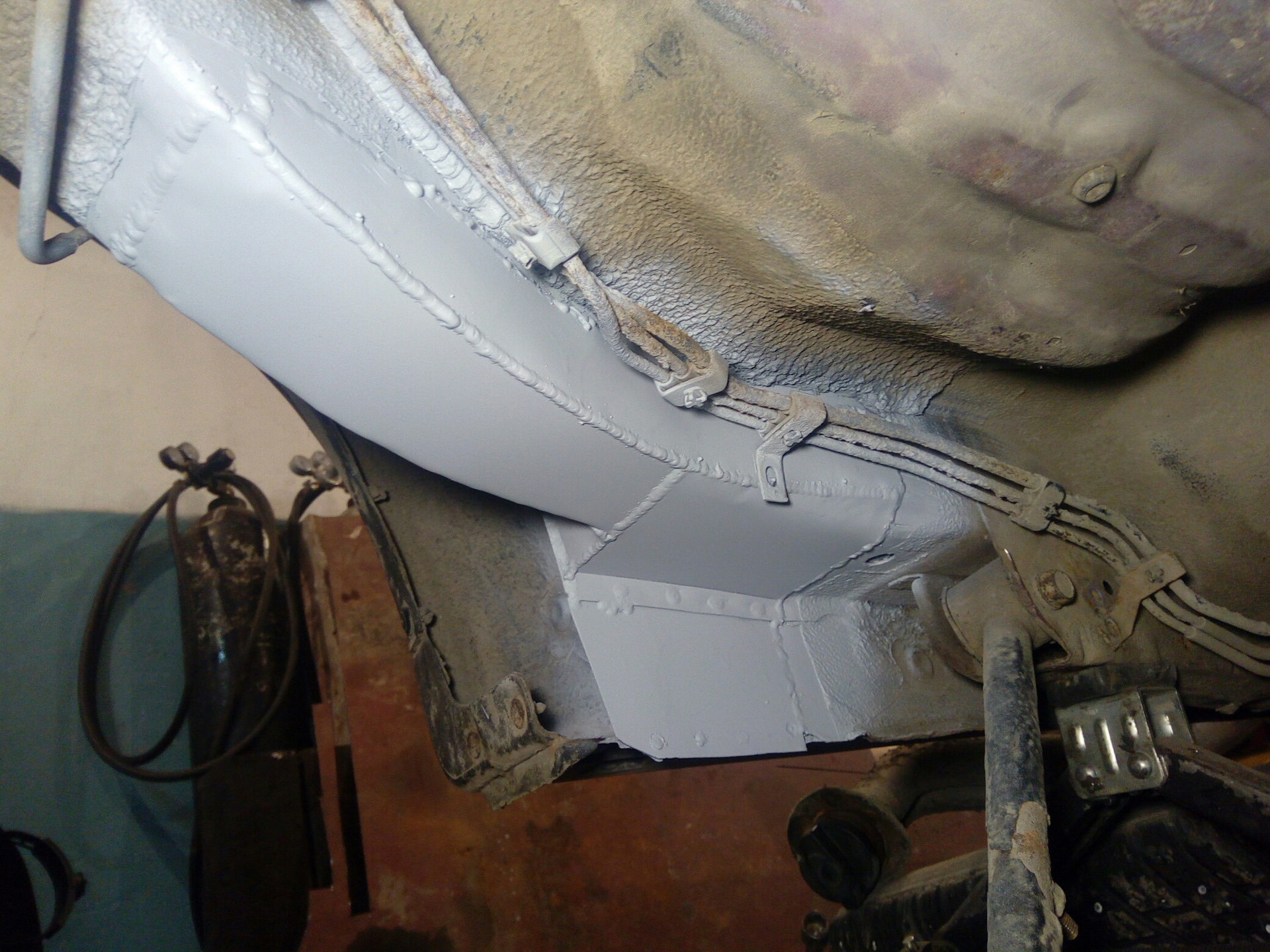

Антикоррозийная обработка после ремонта

После сварки лонжеронов металл становится особенно уязвимым к коррозии из-за нарушения заводского защитного покрытия и термического воздействия. Необработанные швы и околошовная зона интенсивно окисляются под влиянием влаги, реагентов и кислорода, что сокращает срок службы ремонта и создаёт риски для безопасности конструкции.

Комплексная антикоррозийная защита включает три обязательных этапа: механическую очистку поверхности, нанесение грунт-состава и финишное покрытие. Тщательная подготовка сварных соединений обеспечивает адгезию материалов и предотвращает подплёночную коррозию, которая развивается скрытно.

Ключевые этапы обработки

1. Очистка поверхности
   • Зачистка сварочных швов: удаление окалины и брызг металла УШМ с лепестковым кругом
   • Обезжиривание: обработка уайт-спиритом или специальными растворителями
   • Создание профиля поверхности: абразивная обработка для улучшения сцепления
2. Грунтование
   • Нанесение реактивного грунта на основе цинка (холодное цинкование) для электрохимической защиты
   • Использование эпоксидных грунтовок для изоляции металла от влаги
   • Напыление преобразователя ржавчины при остаточных окислах
3. Финишное покрытие
   • Напыление резино-битумных мастик для скрытых полостей
   • Нанесение эпоксидных или полиуретановых эмалей для внешних поверхностей
   • Многослойное покрытие с межслойной сушкой

Материал	Назначение	Способ нанесения
Цинконаполненные грунты	Катодная защита сварных швов	Пневмопистолет
Жидкий ЛКМ	Защита от химических реагентов	Кисть/распыление
Антигравийные составы	Защита от пескоструя	Аппликатор под давлением

Особое внимание уделяется скрытым полостям лонжеронов: для их обработки применяются ингибиторы коррозии в виде аэрозолей с удлинёнными трубками-распылителями. Качество защиты определяется равномерностью покрытия и отсутствием непрокрасов. Контроль проводят визуально и толщинометром для соблюдения параметров в 120-200 мкм.

Список источников

При подготовке материала использовались специализированные источники, подробно освещающие технологии сварки высоконагруженных конструкций. Это позволяет гарантировать точность рекомендаций по подбору оборудования и расходных материалов.

Указанные ниже документы и издания содержат ключевые требования к процедуре сварки лонжеронов, включая нормативы по безопасности, качеству швов и особенностям работы с различными марками сталей.

1. ГОСТ Р ИСО 3834-2017: Требования к качеству при сварке металлических материалов. Основные положения.
2. Технические рекомендации производителей сварочных аппаратов: ESAB (Spirotig серии инструкций), Fronius (TIG-технологии), Lincoln Electric (Мультипроцессоры).
3. Сибиряков А.С. «Технология и оборудование сварки плавлением». Учебник для вузов. Юрайт, 2022.
4. Журнал «Сварка и Контроль»: Статьи по выбору сварочных материалов (присадочная проволока, защитные газы) для ремонта рамных конструкций (2020-2023 гг.).
5. СТО 02494680-0048-2021: Стандарт организации по восстановлению автомобильных лонжеронов (автор: НАМИ).
6. Официальные каталоги производителей материалов компании Air Liquide и Böhler: технические характеристики сварочной проволоки и электродов.
