Термостат Опель Астра Н - описание, особенности, замена, устройство
Статья обновлена: 18.08.2025
Термостат в системе охлаждения двигателя Опель Астра Н выполняет критически важную функцию поддержания оптимальной рабочей температуры силового агрегата.
Этот автоматический клапан регулирует поток охлаждающей жидкости между контурами двигателя и радиатора, обеспечивая быстрый прогрев мотора после запуска и эффективный отвод тепла при нагрузках.
Неисправность термостата напрямую влияет на расход топлива, мощность двигателя и ресурс его компонентов.
В данной статье подробно рассматривается устройство терморегулятора для моделей Астра H, его ключевые особенности, признаки поломок, а также последовательность действий для самостоятельной замены.
Типы термостатов для моторов Z14XEP, Z16XEP и A16LET
Термостаты для двигателей Z14XEP, Z16XEP и A16LET различаются температурными режимами срабатывания и конструктивным исполнением. Для атмосферных моторов Z14XEP и Z16XEP применяются идентичные термостаты с температурой открывания 87°C, тогда как турбированный A16LET требует термостата с более высоким порогом срабатывания.
Ключевое отличие заключается в рабочей температуре: термостаты для атмосферных двигателей оптимизированы под стандартный тепловой режим, в то время как для A16LET повышенная температура открывания обеспечивает эффективное охлаждение турбокомпрессора и стабильную работу нагруженного мотора. Взаимозамена между типами невозможна из-за конструктивных различий.
Сравнительные характеристики
| Двигатель | Тип термостата | Температура открывания | Особенности |
|---|---|---|---|
| Z14XEP | Стандартный | 87°C | Корпусной тип, совместим с Z16XEP |
| Z16XEP | Стандартный | 87°C | Аналогичен Z14XEP, взаимозаменяем |
| A16LET | Турбированный | 95°C | Усиленная конструкция, отдельное крепление |
При замене учитывайте следующие нюансы:
- Z14XEP/Z16XEP: Термостат интегрирован в пластиковый корпус системы охлаждения. Требует замены всего узла при выходе из строя
- A16LET: Использует термостат с металлическим корпусом и отдельным креплением. Может заменяться автономно без демонтажа водяного насоса
- Обязательна замена уплотнительных прокладок и герметизация соединений
- После установки необходима процедура удаления воздушных пробок из системы охлаждения

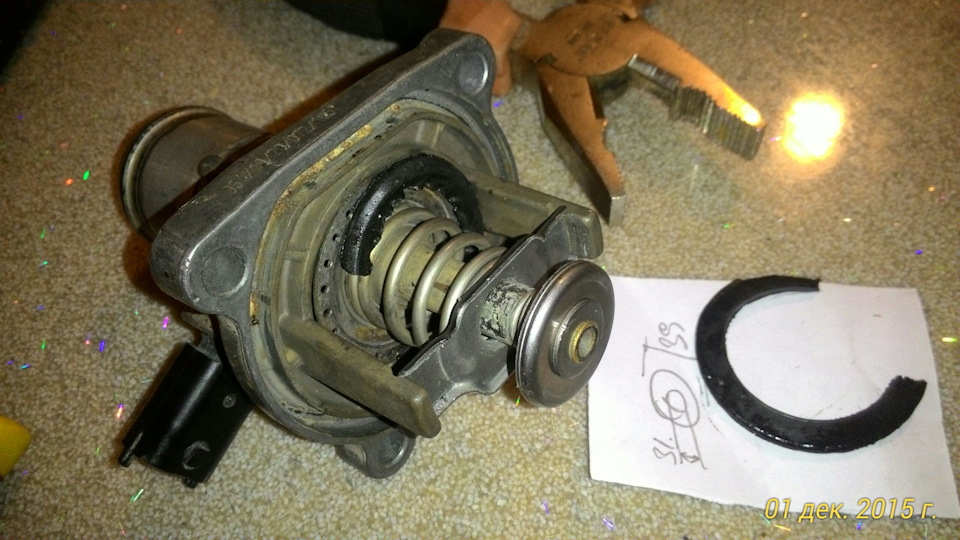

Корпус и используемые материалы: металл vs пластик
Термостат Opel Astra H традиционно оснащается корпусом из алюминиевого сплава, что обусловлено необходимостью эффективного теплообмена и устойчивости к высоким температурам охлаждающей жидкости. Металлический корпус обеспечивает надежную герметизацию соединений с патрубками системы охлаждения и равномерное распределение температурных нагрузок при работе двигателя.
Некоторые производители запасных частей предлагают альтернативные варианты с пластиковыми корпусами, позиционируя их как более легкие и коррозионностойкие решения. Однако такие аналоги демонстрируют сниженную теплопроводность и повышенный риск деформации или растрескивания при длительном воздействии температур свыше 100°C, особенно в зоне крепления термоэлемента.
Ключевые различия в эксплуатации
- Теплоотдача: Алюминий эффективнее рассеивает тепло, обеспечивая точное срабатывание клапана
- Прочность: Металлический корпус устойчив к вибрациям и гидроударам
- Герметичность: Пластиковые соединения склонны к микродеформациям при температурных циклах
| Критерий | Алюминиевый корпус | Пластиковый корпус |
|---|---|---|
| Ресурс | 120-150 тыс. км | 60-80 тыс. км |
| Ремонтопригодность | Допускает замену термоэлемента | Только полная замена узла |
| Риск повреждений | Механические дефекты при перетяжке | Трещины от перегрева |
При выборе между материалами рекомендуется отдавать предпочтение оригинальным алюминиевым конструкциям, так как пластиковые аналоги часто становятся причиной преждевременных отказов из-за:
- Расширения материала при критических температурах
- Потери геометрии крепежных фланцев
- Ускоренного старения уплотнительных поверхностей
Расположение терморегулятора в подкапотном пространстве
Терморегулятор системы охлаждения двигателя на Opel Astra H размещается в передней части подкапотного пространства, непосредственно возле силового агрегата. Он интегрирован в контур патрубков охлаждающей жидкости между двигателем и радиатором, обеспечивая контроль температурного режима.
Для точной локации элемента необходимо открыть капот и визуально определить верхний патрубок радиатора, идущий к двигателю. Термостат закреплён в специальном металлическом или пластиковом корпусе (чаще алюминиевом), который соединён с этим патрубком и водяным насосом. Располагается ниже расширительного бачка, ближе к левой (водительской) стороне моторного отсека при левостороннем расположении руля.
Ключевые ориентиры для поиска
- Ближайшие элементы: Подключён к верхнему шлангу радиатора и корпусу помпы
- Визуальные признаки: Литое металлическое крепление с 2-3 болтами, от которого отходят 2-3 резиновых патрубка разного диаметра
- Ошибочные места: Не путать с термодатчиком на ГБЦ или клапаном отопителя
| Модель двигателя | Особенности размещения |
| Z14XEP / Z16XEP | Слева от воздушного фильтра, под впускным коллектором |
| Z18XER / A16XHT | У передней крышки ГРМ, справа от генератора |
Важно! При визуальном осмотре корпус термостата часто скрыт под другими компонентами – для полноценного доступа обычно требуется демонтаж воздуховода или защитной накладки. На холодном двигателе нижний патрубок радиатора должен оставаться холодным до прогрева, что косвенно подтверждает исправность узла.
Температура открытия основного клапана для разных модификаций
Основной клапан термостата Опель Астра Н активируется при достижении двигателем заданной температуры, перенаправляя охлаждающую жидкость по большому кругу через радиатор. Этот параметр критичен для поддержания оптимального теплового режима силового агрегата и предотвращения перегрева.
Температура открытия варьируется в зависимости от типа двигателя и года выпуска автомобиля. Производитель устанавливает разные значения для бензиновых и дизельных модификаций, учитывая особенности их работы и требования к охлаждению.
| Двигатель | Температура начала открытия | Полное открытие |
|---|---|---|
| 1.4 (Z14XEP) | 87°C | 102°C |
| 1.6 (Z16XEP/A16XER) | 87°C | 102°C |
| 1.8 (Z18XER) | 87°C | 102°C |
| 2.0 Turbo (Z20LER/LEL/LEH) | 90°C | 105°C |
| 1.7 CDTI (Z17DTJ/DTR) | 82°C | 95°C |
Принцип работы термоэлемента с восковым наполнителем
Термоэлемент содержит герметичную камеру, заполненную специальным восковым составом с высоким коэффициентом теплового расширения. Внутри камеры расположен подвижный шток, соединенный с резиновой мембраной или металлическим поршнем. Принцип действия основан на способности воска резко изменять объем при нагреве или охлаждении.
При достижении определенной температуры воск начинает плавиться и расширяться, создавая значительное давление внутри капсулы. Это давление передается через мембрану на шток, выталкивая его наружу. Величина хода штока прямо пропорциональна степени нагрева термоэлемента, обеспечивая точное позиционирование в зависимости от температуры.
Конструктивные особенности и рабочий цикл
Основные компоненты термоэлемента:
- Металлический корпус – воспринимает температуру охлаждающей жидкости
- Восковой наполнитель – смесь парафинов и церезина с добавками
- Резиновая буферная мембрана – компенсирует избыточное давление
- Толкающий шток – передает механическое усилие на клапан термостата
- Возвратная пружина – обеспечивает обратный ход при охлаждении
Рабочий цикл включает две фазы:
- Расширение: Нагрев корпуса → плавление воска → увеличение объема на 15-20% → выдвижение штока
- Сжатие: Снижение температуры → кристаллизация воска → уменьшение объема → втягивание штока пружиной
| Температурный режим | Состояние воска | Положение штока |
|---|---|---|
| Ниже 87°C | Твердое | Полностью втянут |
| 87-102°C | Фазовый переход | Прогрессивное выдвижение |
| Выше 102°C | Жидкое | Полностью выдвинут |
Признаки заклинивания в открытом положении
Двигатель Опель Астра Н долго прогревается до рабочей температуры, особенно заметно в холодную погоду. Стрелка указателя температуры на приборной панели не поднимается выше 60-70°C даже после длительной поездки.
Нижний патрубок радиатора нагревается одновременно с верхним в первые минуты после запуска мотора. Печка салона начинает подавать теплый воздух с существенной задержкой или не обеспечивает достаточный обогрев зимой.
Ключевые симптомы
- Увеличенный расход топлива из-за постоянного обогащения смеси
- Снижение мощности двигателя при движении в гору
- Постоянная работа вентилятора охлаждения на низких оборотах
- Ошибка P0128 в памяти ЭБУ (недостижение рабочей температуры)
- Конденсат в выхлопной системе из-за неполного сгорания топлива
Важно: Проблемы с датчиком температуры ОЖ или термометром панели приборов могут давать схожие показания. Точная диагностика требует проверки термостата физически.
Симптомы неисправности при залипании в закрытом состоянии
Перегрев двигателя является основным признаком. Стрелка температуры охлаждающей жидкости на приборной панели быстро достигает красной зоны при движении, особенно под нагрузкой или на низких оборотах. Вентилятор радиатора работает постоянно на максимальной скорости, но не способен стабилизировать температуру.
Нижний патрубок радиатора остается холодным даже после прогрева двигателя. Это происходит из-за блокировки циркуляции антифриза по большому кругу системы охлиждения. Одновременно верхний патрубок двигателя становится чрезмерно горячим и твердым от избыточного давления.
Дополнительные индикаторы проблемы
- Потеря мощности двигателя - ЭБУ переводит мотор в аварийный режим для предотвращения разрушения
- Пар из-под капота - выкипание антифриза при критическом перегреве
- Хлопки в выхлопной системе
- Неровная работа на холостом ходу - возможны пропуски зажигания
| Контрольный параметр | Нормальное состояние | При неисправности |
| Прогрев до рабочей температуры | 5-10 минут | 2-3 минуты |
| Температура патрубка радиатора | Горячий (60-80°C) | Холодный (менее 40°C) |
| Рабочая температура двигателя | 90-105°C | Свыше 110°C |
Важно: Длительная эксплуатация с такой неисправностью приводит к деформации ГБЦ, прогарам прокладки, задирам поршневой группы и критическим повреждениям двигателя. Требует немедленного вмешательства.
Проверка термостата без демонтажа через прогрев патрубков
Для проверки состояния термостата на Опель Астра Н без снятия узла используется метод контроля температуры верхнего и нижнего патрубков радиатора. Процедура выполняется на прогретом до рабочей температуры двигателе (около 90°C). Требуется соблюдать осторожность из-за высокого давления и температуры в системе охлаждения.
Визуально определите расположение патрубков: верхний (выходящий из термостата к радиатору) и нижний (возвращающий охлаждающую жидкость от радиатора к двигателю). Используйте бесконтактный термометр или осторожное касание тыльной стороной ладони для сравнения нагрева.
Последовательность диагностики:
- Запустите холодный двигатель, наблюдая за показаниями приборной панели.
- После достижения стрелкой температуры 60-70°C проверьте патрубки:
- Верхний патрубок должен оставаться холодным
- Нижний патрубок ощутимо теплеет
- При нагреве двигателя до 85-92°C:
- Верхний патрубок резко нагревается (термостат открылся)
- Нижний патрубок становится горячим
Интерпретация результатов:
| Симптом | Проблема |
| Оба патрубка холодные при прогреве | Термостат заклинил в закрытом состоянии |
| Оба патрубка горячие с момента запуска | Термостат заклинил в открытом положении |
| Верхний патрубок нагревается раньше 80°C | Преждевременное открытие термостата |
Важно: При несоответствии температурных показателей рекомендована замена термостата. Метод позволяет выявить только явные неисправности клапана, но не диагностирует мелкие отклонения в работе или начальные стадии износа.
Тестирование рабочего хода клапана в кипящей воде
Данный метод является одним из наиболее доступных и наглядных способов проверки исправности основного клапана термостата Opel Astra H, позволяя непосредственно измерить величину его открытия при достижении рабочей температуры.
Для проведения теста потребуется снять термостат с автомобиля, тщательно очистить его корпус и клапан от остатков охлаждающей жидкости и возможных отложений. Необходима емкость с водой (кастрюля), плита, термометр, способный измерять температуру до 100-110°C, и измерительный инструмент (линейка или штангенциркуль).
Порядок проведения теста
Подготовка и нагрев:
- Наполните кастрюлю водой так, чтобы термостат мог быть полностью погружен.
- Закрепите термостат внутри кастрюли таким образом, чтобы он не касался стенок и дна (например, подвесив его на прочной нитке или проволоке через верх кастрюли).
- Поместите термометр в воду рядом с термостатом.
- Поставьте кастрюлю на плиту и начинайте нагрев.
Контроль температуры и замера хода:
- Внимательно наблюдайте за показаниями термометра и поведением клапана термостата.
- Клапан должен начать заметно открываться при температуре, указанной на его корпусе (как правило, для основной фазы это 87-90°C для Opel Astra H).
- Продолжайте нагрев до момента, когда вода начнет интенсивно кипеть (100°C).
- В момент кипения воды (100°C) клапан термостата должен быть открыт полностью. Аккуратно, не вынимая термостат из кипятка, измерьте линейкой или штангенциркулем расстояние, на которое открылся основной клапан (рабочий ход).
Оценка результата:
| Рабочий ход клапана при 100°C | Состояние термостата |
|---|---|
| ~8 мм | Норма. Клапан открывается полностью, термостат исправен. |
| Менее 7-8 мм | Неисправность. Клапан не открывается на полную величину. Термостат требует замены. |
| Клапан не открылся или открылся незначительно | Термостат заклинил в закрытом положении. Требуется немедленная замена. |
Важные замечания: Работайте с кипятком крайне осторожно, используйте термостойкие перчатки или щипцы. Замер хода клапана производите только при температуре кипения воды (100°C), когда клапан гарантированно должен быть открыт полностью. Величина полного открытия (рабочий ход) для оригинальных термостатов Opel Astra H составляет примерно 8 мм.
Необходимые инструменты для замены своими руками
Для замены термостата на Opel Astra H потребуется стандартный набор автоинструментов. Основное внимание уделите ключам для работы с хомутами и корпусом терморегулятора.
Обязательно подготовьте емкости для слива охлаждающей жидкости и ветошь – процесс сопровождается проливами антифриза. Работайте только на остывшем двигателе во избежание ожогов.
Основной комплект инструментов
- Набор рожковых ключей (размеры 8-19 мм)
- Головки Torx T30 (для патрубков) и E10 (для креплений)
- Трещоточная рукоятка с удлинителем
- Плоскогубцы для хомутов типа "крокодил"
- Отвертка с крестообразным жалом (PH2)
Расходные материалы
| Прокладка термостата | Новая оригинальная (GM 93186994) или аналог |
| Охлаждающая жидкость | 5 л антифриза Dex-Cool (концентрат или готовый состав) |
| Герметик | Термостойкий (например, Loctite 574) при наличии неровностей на привалочной плоскости |
Вспомогательные приспособления
- Пластиковая тара (минимум 6 л) для слива антифриза
- Медицинский шприц на 20 мл для заливки через расширительный бачок
- Фонарик для освещения монтажной зоны
- Щетка по металлу для очистки посадочного места
- Перчатки нитриловые и защитные очки
Демонтаж воздушного фильтра
Перед началом работ отсоедините минусовую клемму аккумулятора. Убедитесь, что двигатель полностью остыл во избежание ожогов. Подготовьте набор отверток (крестовую и плоскую), торцевые ключи или головки на 8-10 мм, а также плоскогубцы для работы с хомутами.
Корпус воздушного фильтра расположен в верхней части моторного отсека справа. Он представляет собой пластиковый бокс прямоугольной формы с патрубком воздуховода, подключенным к дроссельному узлу. Снятие корпуса освобождает зону термостата, закрепленного на блоке двигателя ниже.
Последовательность демонтажа
- Ослабьте хомут воздуховода: С помощью отвертки или плоскогубцев ослабьте металлический/пластиковый хомут на гофрированном патрубке, соединяющем корпус фильтра с дроссельной заслонкой.
- Отсоедините датчик расхода воздуха: Нажмите на фиксатор разъема ДМРВ (установлен на корпусе фильтра) и аккуратно отсоедините коннектор.
- Снимите верхнюю крышку корпуса: Открутите саморезы по периметру крышки крестовой отверткой или отогните пластиковые защелки (зависит от модификации).
- Извлеките фильтрующий элемент: Достаньте воздушный фильтр из нижней части корпуса.
- Открутите крепления корпуса: Выкрутите болты/гайки (обычно 2-4 шт.), фиксирующие нижнюю часть корпуса к кузову или кронштейну двигателя, используя торцевой ключ.
- Отсоедините дополнительные элементы: Снимите вакуумные шланги или кронштейны, препятствующие подъему корпуса (если применимо).
- Извлеките корпус фильтра: Приподнимите узел вверх, одновременно отводя его от дроссельного узла, и уберите из подкапотного пространства.
После демонтажа откроется прямой доступ к термостату, закрепленному на патрубках системы охлаждения. Важно: Не повредите резиновые уплотнители корпуса фильтра и ДМРВ при извлечении. Осмотрите патрубки на наличие трещин во время разборки.
Слив охлаждающей жидкости перед заменой
Перед началом работ убедитесь, что двигатель остыл до температуры ниже 50°C во избежание ожогов и избыточного давления в системе. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом, подложив противооткатные упоры под задние колеса.
Подготовьте чистую ёмкость объёмом не менее 5 литров для сбора старой жидкости. Откройте капот и снимите защиту двигателя (при наличии), обеспечив доступ к сливным пробкам радиатора и блока цилиндров.
Пошаговая процедура слива
- Открутите пробку расширительного бачка для сброса давления.
- Подставьте ёмкость под сливную пробку радиатора (расположена в нижнем левом углу).
- Аккуратно выкрутите пластиковую пробку (белого/жёлтого цвета) на ¾ оборота, давая жидкости стечь тонкой струёй.
- После ослабления потока полностью удалите пробку и дождитесь полного слива из радиатора.
- Переместите ёмкость под сливную пробку блока цилиндров (находится возле выпускного коллектора).
- Выкрутите металлическую пробку ключом на 8 мм, слейте остатки жидкости из рубашки охлаждения.
Важные нюансы: Используйте ветошь для сбора капель вокруг пробок. Не применяйте чрезмерное усилие при откручивании пластиковых элементов – корпус радиатора хрупкий. При наличии следов коррозии на металлической пробке блока заранее подготовьте новую.
| Элемент | Тип пробки | Рекомендуемый инструмент |
| Радиатор | Пластиковая с уплотнителем | Рука (без ключа) |
| Блок цилиндров | Металлическая болтовая | Ключ на 8 мм |
После завершения слива установите все пробки на место с чистыми уплотнителями во избежание течи. Утилизируйте отработанную жидкость экологически безопасным способом – её нельзя выливать в почву или канализацию.
Отсоединение патрубков и снятие крепежных болтов
Перед началом работ убедитесь, что двигатель остыл до безопасной температуры, а давление в системе охлаждения сброшено. Подготовьте ёмкость для слива остатков охлаждающей жидкости – при отсоединении патрубков возможны протечки. Рекомендуется надеть защитные перчатки во избежание контакта с техническими жидкостями.
Осмотрите хомуты крепления патрубков к корпусу термостата. Используйте отвертку с плоским шлицем или торцевой ключ (в зависимости от типа хомутов) для ослабления креплений. Аккуратно проверните зажимные винты против часовой стрелки, не снимая хомуты полностью. Сдвиньте ослабленные хомуты по патрубкам в сторону от термостата.
Последовательность демонтажа
- Отсоедините верхний патрубок: захватите резиновый шланг у основания и вращательными движениями снимите его с фланца термостата. При закисании аккуратно подденьте отвёрткой, избегая повреждений.
- Снимите нижний патрубок: повторите процедуру для нижнего соединения, контролируя вытекание остатков ОЖ. При необходимости используйте плоскогубцы для фиксации патрубка.
- Доступ к крепёжным болтам: очистите зону вокруг термостата от грязи ветошью. Определите количество и расположение болтов (обычно 2-3 шт.).
- Выкрутите крепёжные болты:
- Примените торцевой ключ на 10 мм или головку E10 (в зависимости от модификации)
- Выкручивайте болты против часовой стрелки, фиксируя головку ключа
- Сложите болты в подготовленную тару для предотвращения потери
После извлечения крепежа аккуратно расшатайте корпус термостата из посадочного гнезда. Не прикладывайте чрезмерных усилий – прикипевшие элементы обработайте проникающей смазкой WD-40 и выждите 5-10 минут. Извлеките узел, сохраняя старую прокладку для сравнения с новой.
| Элемент | Инструмент | Особенности |
|---|---|---|
| Верхний патрубок | Отвёртка, плоскогубцы | Проверьте состояние внутренней поверхности шланга |
| Нижний патрубок | Отвёртка, ветошь | Обязательна очистка посадочного места |
| Крепёжные болты | Головка E10/ключ на 10мм | Длина 25-30 мм, резьба М6 |
Чистка посадочной поверхности от старой прокладки
После демонтажа термостата на двигателе Z16XEP/Z18XER обнаруживается остаточный слой старой прокладки и герметика. Неполное удаление этих фрагментов приведет к нарушению геометрии прилегания нового уплотнения, провоцируя течь антифриза или подсос воздуха.
Используйте пластиковый или деревянный скребок для первичного снятия основного слоя прокладки. Категорически запрещено применение металлических инструментов – ножей или шпателей, которые оставляют царапины на алюминиевой поверхности блока. Микронеровности нарушат герметичность соединения.
Технология финишной очистки
Для полного обезжиривания и удаления микрочастиц выполните последовательно:
- Обработку специализированным очистителем карбоновых отложений (типа Wynns, LIQUI MOLY Kuhlerreiniger)
- Абразивную чистку нейлоновой щеткой с вращательными движениями
- Протирку ветошью, смоченной в изопропиловом спирте
- Контроль плоскостности линейкой – зазоры не должны превышать 0.05 мм
| Материал | Рекомендация | Риск при нарушении |
|---|---|---|
| Прокладочный герметик | Тонкий слой Dirko HT | Выдавливание излишков в рубашку охлаждения |
| Абразив | Scotch-Brite Ultra Fine | Деформация поверхности грубыми насадками |
Критический нюанс: частицы старой прокладки не должны попасть в каналы системы охлаждения. Закройте отверстия чистыми ветошями перед началом работ. После финишной очистки продуйте посадочное место сжатым воздухом под углом 30° к поверхности.
Установка нового термостата с герметиком
Перед монтажом термостата тщательно очистите посадочную поверхность на двигателе и корпусе термостата от старой прокладки, грязи и остатков герметика. Используйте пластиковый скребок и обезжириватель (ацетон или уайт-спирит), избегая абразивных инструментов, способных повредить алюминиевые детали. Убедитесь в отсутствии задиров или деформаций фланцев – даже минимальные неровности нарушат герметичность соединения.
Нанесите тонкий непрерывный слой термостойкого герметика (рекомендуется силиконовый, выдерживающий до +300°C) на обе привалочные поверхности. Избегайте избыточного количества состава – выдавливание излишков внутрь патрубков может привести к засорению системы охлаждения. Для нанесения используйте кисточку или шприц, формируя равномерную линию без разрывов шириной 2-3 мм по периметру посадочного места.
Ключевые этапы установки
- Установите новую прокладку (если предусмотрена конструкцией) на корпус термостата.
- Совместите термостат с посадочным местом, избегая сдвигов после контакта с герметиком.
- Слегка прижмите узел и сразу вставьте крепежные болты, наживив их вручную.
Затягивайте болты крест-накрест в несколько этапов согласно моменту, указанному производителем (обычно 8-12 Н·м). Превышение усилия деформирует корпус! Излишки герметика, выступившие после притягивания, аккуратно удалите ветошью. Не запускайте двигатель минимум 1-2 часа – силикон должен полимеризоваться.
| Контрольная операция | Критерий корректности |
|---|---|
| Проверка на холодном двигателе | Нижний патрубок радиатора остается холодным до достижения рабочей температуры (85-92°C) |
| Тест на рабочей температуре | Быстрый нагрев верхнего патрубка и включение вентилятора при 98-105°C |
| Визуальный осмотр | Отсутствие подтеков антифриза в области фланца через 24 часа эксплуатации |
Важно: При замене термостата на Opel Astra H всегда используйте оригинальный герметик GM 15 04 500 или его термостойкие аналоги. Дешевые составы могут разрушаться от контакта с антифризом G12+/G30. После первого запуска доведите температуру двигателя до рабочей, затем остудите и проверьте уровень ОЖ – при необходимости долейте.
Порядок затяжки крепежных болтов с правильным моментом
Соблюдение регламентированного момента затяжки критично для герметичности соединения термостата с двигателем. Превышение усилия приводит к деформации корпуса или срыву резьбы, а недостаточное усилие – к протечкам охлаждающей жидкости и нарушению температурного режима.
Используйте динамометрический ключ с предварительной калибровкой. Перед финальной затяжкой выполните равномерную «прихватку» всех болтов на 30-50% от номинального момента для корректного позиционирования прокладки.
Пошаговая процедура
- Очистите резьбовые отверстия в блоке двигателя от грязи и остатков старого герметика
- Смажьте болты моторным маслом (капельно – избыток снижает трение)
- Затягивайте крепеж в последовательности «крест-накрест»:
- Для 3-болтового крепления: центральный → правый верхний → левый нижний
- Для 4-болтового крепления: верхний левый → нижний правый → верхний правый → нижний левый
- Проведите затяжку в два этапа:
- Первый проход: 50% от номинального момента
- Второй проход: 100% момента с контролем динамометром
- После запуска двигателя и прогрева до рабочей температуры проверьте соединение на предмет подтеканий
| Тип соединения | Момент затяжки (Нм) | Примечание |
|---|---|---|
| Болты корпуса термостата (M6) | 10 ± 2 | Для версий с пластиковым фланцем |
| Болты крепления металлического корпуса (M8) | 22 ± 3 | Двигатели Z16XEP, A16LET |
| Гайки патрубков | 8 ± 1 | Только для моделей с быстросъемами |
Внимание: указанные значения актуальны для стандартных болтов OEM-качества. При использовании замененных крепежных элементов сверяйтесь с технической документацией двигателя. Повторная затяжка остывших болтов не допускается – это нарушает усилие предварительного натяга.
Заправка системы охлаждающей жидкостью G13/CoolStream Premium
Для Opel Astra H используется исключительно охлаждающая жидкость типа G13 или её аналог CoolStream Premium. Смешивание с другими типами жидкостей (G11, G12) недопустимо из-за риска химических реакций и выпадения осадка. Концентрат разводится дистиллированной водой в пропорции 1:1, если иное не указано производителем.
Перед заправкой убедитесь в отсутствии утечек и целостности патрубков. Работы выполняются на холодном двигателе для предотвращения ожогов и деформации элементов системы. Обязательно удалите воздушные пробки после заполнения контура.
Порядок заправки системы охлаждения
- Снимите крышку расширительного бачка, расположенного в моторном отсеке справа.
- Медленно заливайте жидкость до уровня между метками MIN и MAX. Избегайте перелива.
- Запустите двигатель, прогрейте до рабочей температуры (90°C) при оборотах холостого хода.
- Включите печку на максимальный режим для циркуляции жидкости через радиатор отопителя.
- Погазуйте 2-3 раза до 2500 об/мин, затем заглушите мотор и дождитесь остывания (30-40 минут).
- Проверьте уровень: при необходимости долейте жидкость и повторите процедуру прогрева.
Контрольные параметры охлаждающей жидкости:
| Тип | G13 / CoolStream Premium (фиолетовый цвет) |
| Объем системы | 6.0-6.5 л (с учетом радиатора отопителя) |
| Температура кристаллизации | -37°C (при концентрации 50%) |
Признаком успешного удаления воздуха является стабильная работа термостата, отсутствие перегрева и равномерный прогрев салонного отопителя. Проверяйте уровень жидкости в течение первых 200 км пробега после замены.
Программная адаптация через сканер ELM327 при обновлении
После замены термостата на Опель Астра Н современные версии двигателей (особенно с системой управления Thermostatic Management System) требуют программной адаптации нового узла через диагностический сканер. Это связано с тем, что электронный блок управления двигателем (ЭБУ) хранит калибровочные данные старого термостата, влияющие на расчет температуры охлаждающей жидкости и алгоритмы работы системы охлаждения.
Процедура адаптации выполняется через ПО, совместимое с адаптером ELM327 (например, OP-COM, ScanMaster, Tech2Win с эмуляцией). Важно использовать качественный клон ELM327 с чипом v1.5+ и последние версии диагностических программ, так как старые версии могут не поддерживать функцию сброса адаптаций термостата для конкретной модели двигателя Z16XEP/A16XHT/LUJ.
Порядок выполнения адаптации
- Прогреть двигатель до рабочей температуры (90-95°C).
- Подключить ELM327 к OBD-II разъёму автомобиля.
- В разделе диагностики ЭБУ двигателя выбрать пункт "Адаптации" или "Сервисные функции".
- Активировать процедуру "Сброс адаптаций термостата" или "Обучение термостата".
- Строго следовать инструкциям ПО (обычно требуется поддержание оборотов 2000-2500 об/мин 3-5 минут).
- Дождаться подтверждения успешного завершения процедуры.
Критические нюансы:
- Невыполнение адаптации приводит к ошибкам P0597-P0599, некорректной работе вентилятора и повышенному расходу топлива.
- При использовании дешёвых ELM-адаптеров возможны сбои связи – после процедуры обязательно проверьте отсутствие ошибок в памяти ЭБУ.
- Для механических термостатов (двигатели A14NET, Z14XEP) адаптация не требуется – достаточно сбросить ошибки.
| Симптомы при неудачной адаптации | Последствия |
| Длительный прогрев двигателя | Ускоренный износ компонентов ЦПГ |
| Срабатывание вентилятора на холодном двигателе | Разряд АКБ, перегрузка генератора |
| Колебания температуры на приборной панели | Некорректная работа печки/кондиционера |
Тестовый запуск и проверка на отсутствие утечек
После установки термостата и сборки системы охлаждения заполните радиатор охлаждающей жидкостью, рекомендованной производителем для Opel Astra H. Используйте воронку для предотвращения разливов и доливайте жидкость медленно, позволяя воздуху выходить из системы. Доведите уровень до отметки "MAX" на расширительном бачке, оставив небольшой воздушный зазор.
Запустите двигатель и дайте ему поработать на холостых оборотах, внимательно наблюдая за показаниями датчика температуры на приборной панели. Прогревайте мотор до достижения рабочей температуры (обычно 90°C), следя за включением вентилятора радиатора. В процессе прогрева контролируйте герметичность всех соединений.
Ключевые этапы проверки
- Визуальный осмотр мест установки термостата, патрубков и штуцеров на наличие капель или мокрых потёков
- Проверка зоны под двигателем на предмет образования луж антифриза
- Контроль равномерности прогрева верхнего и нижнего патрубков радиатора
- Повторная проверка уровня ОЖ после остывания двигателя и долив при необходимости
Особое внимание уделите новым уплотнительным элементам – большинство утечек возникает в местах прилегания прокладок. При обнаружении следов тосола немедленно заглушите мотор, сбросьте давление в системе через крышку расширительного бачка (только на остывшем двигателе!) и подтяните соответствующие хомуты или крепления. Повторный запуск допустим только после устранения всех протечек.
Контроль температурного режима через диагностический прибор
Диагностические приборы (типа OP-COM, Diagbox, мультимарочные сканеры) подключаются к OBD-II разъёму Opel Astra H и позволяют в реальном времени отслеживать ключевые температурные параметры двигателя. Это даёт точную картину работы системы охлаждения, недоступную при визуальном контроле или использовании штатных индикаторов.
Через ПО прибора считываются данные с датчика температуры охлаждающей жидкости (ДТОЖ), передаваемые на ЭБУ двигателя. Анализ этих показаний в динамике (прогрев, работа под нагрузкой, остывание) помогает выявить отклонения, указывающие на неисправность термостата, даже если его механическая целостность не нарушена.
Порядок контроля и интерпретация данных
Основные этапы диагностики и типичные параметры:
- Подключение и запуск: Включите зажигание, подключите сканер, запустите ПО. Перейдите в раздел "Данные в реальном времени" или "Параметры двигателя".
- Поиск параметра: Найдите PID (идентификатор параметра) "Температура охлаждающей жидкости", "Engine Coolant Temp (ECT)" или аналогичный.
- Наблюдение прогрева:
- Запустите холодный двигатель. Температура должна плавно расти от начальной (близкой к температуре окружающего воздуха) до рабочей.
- Нормальная рабочая температура для бензиновых двигателей Astra H: 87°C - 105°C. Для дизельных: до 90°C.
- Проверка открытия термостата:
- При достижении ~87-90°C (точное значение зависит от модели термостата) температура должна стабилизироваться.
- Резкое падение показаний после достижения рабочей температуры явно указывает на раннее открытие термостата.
- Медленный рост выше 105°C (без включения вентилятора на полную мощность) или скачки температуры – признак позднего открытия или заклинивания термостата.
- Контроль под нагрузкой: Создайте нагрузку (движение в гору, прогазовка на месте). Кратковременное повышение до 105-110°C допустимо, но температура должна быстро возвращаться к рабочему диапазону после включения вентилятора.
| Показания диагностического прибора | Возможная неисправность термостата |
|---|---|
| Температура долго не достигает 85°C, растет очень медленно | Постоянно открыт или открывается слишком рано |
| Быстрый перегрев (110°C+), медленное снижение после включения вентилятора | Заклинил в закрытом положении, открывается поздно или не полностью |
| Резкие колебания температуры (напр., 90°C → 75°C → 95°C) | Заклинивание в промежуточных положениях, нестабильная работа |
| Рабочая температура стабильно ниже 80°C | Постоянно открыт, термоэлемент поврежден |
Важно: Перед выводом о неисправности термостата исключите проблемы с ДТОЖ (сравните его показания с данными аналогичного датчика, если доступен), воздухом в системе, помпой и вентилятором радиатора. Диагностический прибор – ключевой инструмент для точной верификации состояния термостата на Astra H.
Список источников
При подготовке материалов о термостате Opel Astra H использовались специализированные технические ресурсы и документация.
Ниже приведен перечень основных категорий источников для углубленного изучения темы.
- Официальное руководство по ремонту Opel Astra H (издательства Haynes, Autodata)
- Каталоги оригинальных запчастей Opel Electronic Parts Catalog (EPC)
- Технические бюллетени GM TIS2Web для моделей Zafira B/Astra H
- Протоколы диагностики системы охлаждения двигателей Z14XEP, Z16XER, A16LET
- Видеоинструкции по замене термостата от сертифицированных СТО
- Тесты терморегулирующих элементов в лабораторных условиях (отчеты инженеров)
- Анализ типовых неисправностей на профильных форумах: Opel Club Russia, Drive2.ru
- Каталоги температурных параметров термостатов от производителей (Mahle, Wahler, Behr)
