Тестер генераторов для СТО

Статья обновлена: 18.08.2025

Исправная работа генератора критична для электросистемы любого автомобиля. Диагностика этого узла требует специализированного оборудования.

Стенды для проверки генераторов обеспечивают точное тестирование рабочих параметров в контролируемых условиях. Они определяют выходное напряжение, силу тока под нагрузкой, состояние диодного моста и регулятора.

Профессиональные диагностические комплексы стали обязательным элементом оснащения современных автосервисов. Их применение исключает ошибки при оценке состояния генератора и гарантирует качество ремонта.

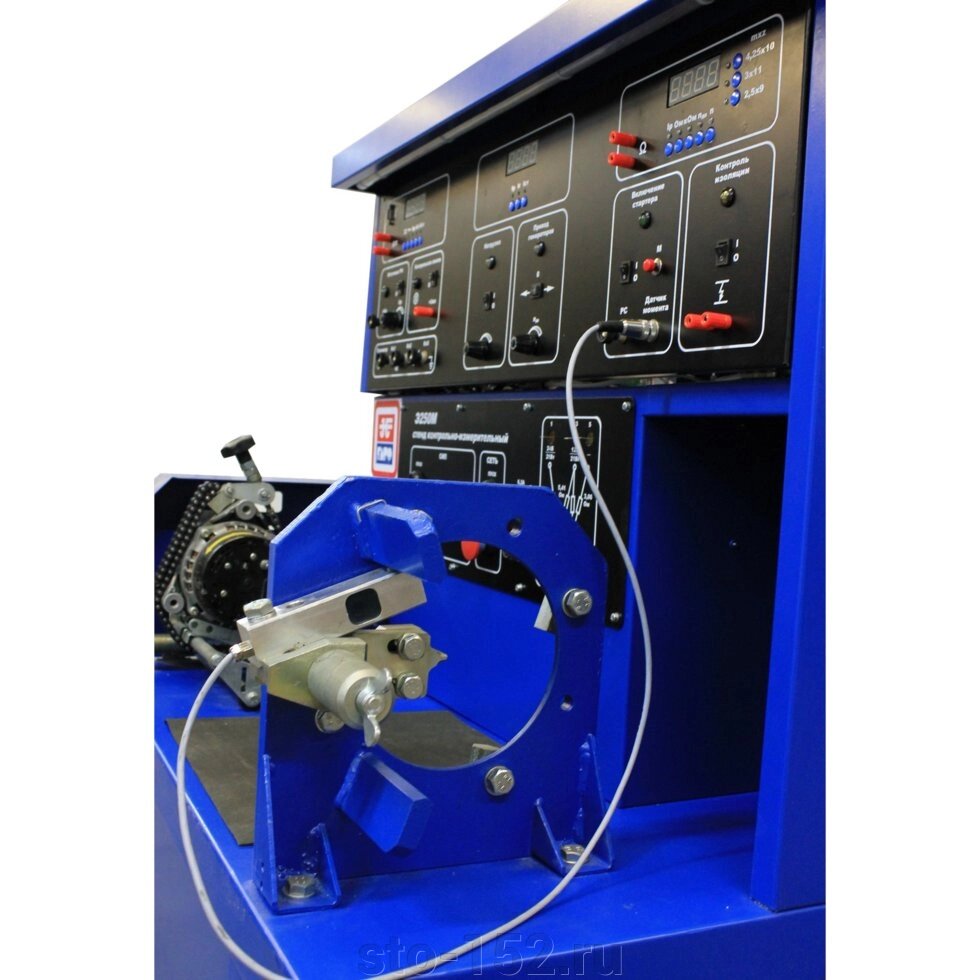

Конструктивные элементы стенда: основные компоненты

Рама и основание служат базовой несущей конструкцией, обеспечивающей устойчивость оборудования и размещение всех систем. Изготавливаются из металлопроката с антикоррозионным покрытием, часто оснащаются транспортировочными колесами и регулируемыми опорами для точной установки на неровных поверхностях.

Электронный блок управления интегрирует измерительные цепи, микропроцессорную плату и силовые реле. Выполняет функции: преобразования сигналов с датчиков, коммутации нагрузочных цепей, защиты от перегрузок и передачи данных на интерфейс оператора. Подключается к тестируемому генератору через клеммные колодки с цветовой маркировкой проводов.

Ключевые подсистемы

• Нагрузочный модуль: Активные резисторы и реактивные катушки, имитирующие работу бортовых потребителей автомобиля
• Измерительный комплекс: Шунты тока, прецизионные вольтметры, анализаторы формы сигнала
• Система охлаждения: Вентиляторы принудительного обдува для рассеивания тепла от нагрузочных элементов

Интерфейс оператора включает графический дисплей с сенсорным управлением или клавишную панель, отображающий параметры в реальном времени: напряжение холостого хода, ток отдачи под нагрузкой, частоту вращения, температуру узлов. Предусмотрены разъемы для внешнего монитора и печати протоколов тестирования.

Защитные элементы	Назначение
Автоматические выключатели	Отсечка при коротком замыкании
Термодатчики	Контроль перегрева силовых компонентов
Ограничители перенапряжения	Защита электроники от скачков напряжения

Механизм фиксации генератора выполняется в виде регулируемых кронштейнов с быстрозажимными элементами, обеспечивающими надежное крепление различных моделей агрегатов. Дополнительно комплектуется переходными фланцами для совместимости с нестандартными посадочными размерами.

Критерии выбора стенда для профессионального СТО

Точность измерений является фундаментальным требованием: погрешность диагностики напряжений, токов и частот должна соответствовать международным стандартам ISO или DIN. Отклонения свыше 1-2% неприемлемы для профессионального сервиса, так как ведут к некорректной оценке состояния генератора и риску повторных обращений клиентов.

Универсальность оборудования критична для работы с разнообразным автопарком. Стенд обязан тестировать генераторы легковых, коммерческих и грузовых ТС с номинальными токами от 50А до 300А+, поддерживать различные типы регуляторов (BOSCH, VALEO, DENSO) и протоколы диагностики (LIN, PWM).

Ключевые технические и эксплуатационные параметры

• Диагностический функционал:
  • Анализ всех характеристик генератора: выходного напряжения под нагрузкой, тока отдачи, тока покоя, состояния диодного моста, износа щеток
  • Автоматическое тестирование регулятора напряжения с графической визуализацией параметров
• Надежность конструкции:
  • Защита от переполюсовки и перегрузок
  • Мощные нагрузочные резисторы с принудительным охлаждением
  • Пыле- и влагозащищенный корпус (IP54+)
• Эргономика и ПО:
  • Интуитивный интерфейс с сенсорным экраном и автоматическими протоколами проверки
  • Экспорт отчетов в форматах PDF/CSV, интеграция с CRM-системами сервиса
  • Обновляемое ПО с расширением базы моделей генераторов
• Поддержка и сервис:
  • Наличие официального техобслуживания и ремонтного центра в регионе
  • Гарантия не менее 2 лет с оперативной поставкой запчастей
  • Обучение персонала поставщиком

Параметр	Минимум для проф. СТО	Рекомендуемый уровень
Диапазон токовой нагрузки	5-200А	1-300А+ с шагом 0.1А
Частота вращения	до 15,000 об/мин	до 20,000 об/мин с плавной регулировкой
Скорость тестирования	3-5 мин/генератор	до 2 мин с автоматическим протоколом

Экономическая эффективность определяется не только ценой оборудования, но и скоростью окупаемости. Стенд должен обеспечивать не менее 15 тестов в день, сокращая время диагностики в 3-4 раза по сравнению с ручными методами. Обязательна поддержка производителем апгрейда модулей для новых моделей авто без замены базового оборудования.

Подготовка генератора к тестированию: пошаговый алгоритм

Перед установкой на стенд генератор должен пройти обязательную предварительную подготовку. Это исключает риски повреждения оборудования и обеспечивает точность диагностики.

Все операции выполняются на обесточенном устройстве при комнатной температуре. Проверьте комплектность переходников стенда, соответствующих типу клемм тестируемого генератора.

Алгоритм подготовки

1. Демонтаж (если генератор не снят):
   • Отсоедините клеммы аккумулятора
   • Ослабьте натяжение приводного ремня
   • Открутите крепежные болты и силовые/управляющие разъемы
2. Механическая очистка:
   • Удалите масляные пятна и грязь мягкой щеткой
   • Продуйте корпус сжатым воздухом (давление не более 3 бар)
   • Очистите вентиляционные отверстия от пыли
3. Визуальная диагностика:
   • Проверьте целостность корпуса и крепежных ушей
   • Осмотрите шкив на предмет трещин и биения
   • Контролируйте состояние контактных колец и щеток
4. Электрическая проверка мультиметром:

   Элемент	Параметры проверки
   Обмотка возбуждения	Сопротивление 2-10 Ом (отсутствие КЗ на корпус)
   Статорные обмотки	Равное сопротивление между фазами, изоляция >1 МОм
   Диодный мост	Проверка диодов на пробой в обоих направлениях

5. Подключение к стенду:
   • Закрепите генератор на валу привода стенда
   • Наденьте приводной ремень с нормативным натяжением
   • Подключите клеммы B+, D+ и массу через адаптеры

Настройка параметров теста под конкретную модель генератора

Правильная конфигурация тестовых параметров требует предварительного определения характеристик проверяемого генератора. В базе данных стенда необходимо выбрать модель или вручную установить значения напряжения возбуждения, номинальных оборотов, допустимого диапазона выходного напряжения и силы тока. Для современных генераторов с электронным регулятором дополнительно указывается тип управляющего сигнала (PWM, LIN и т.д.).

Ключевые параметры для настройки включают пороги срабатывания защиты от перегрузки и контроль рабочих режимов при разных температурах. Обязательно учитывается специфика подключения клемм (B+, D+, W, фазы статора) и требования к нагрузочным характеристикам, указанные в технической документации производителя.

Последовательность настройки

1. Выбор модели из встроенной базы данных стенда
2. Ручной ввод параметров при отсутствии модели в базе:
   • Номинальное напряжение: 12В/24В
   • Рабочие обороты: 1500–6000 об/мин
   • Пиковая нагрузка: 50–250А
3. Калибровка чувствительности измерительных клещей
4. Задание температурных коэффициентов для имитации "горячего" теста

Параметр	Диапазон настройки	Точность контроля
Напряжение отсечки	13.2–15.5В	±0.1В
Сопротивление обмотки	2.0–8.0 Ом	±0.05 Ом
Время реакции регулятора	0.1–5.0 сек	±10 мс

При работе с регуляторами нового поколения выполняется адаптивная корректировка теста: стенд автоматически определяет частоту ШИМ-сигнала и чувствительность диагностической линии. Для генераторов с функцией "smart charge" вносятся параметры взаимодействия с блоком управления двигателем.

Проверка выходного напряжения на холостом ходу

Данный тест оценивает базовую способность генератора вырабатывать напряжение при минимальной нагрузке и стандартных оборотах двигателя. Проверка выполняется на прогретом двигателе при отключенных потребителях энергии (фары, печка, аудиосистема и т.д.). Частота вращения коленвала должна соответствовать техническим требованиям производителя транспортного средства (обычно 1500-2000 об/мин).

Для измерений используется цифровой мультиметр или осциллограф, подключенный к клеммам аккумуляторной батареи. Важно обеспечить надежный контакт щупов и исключить проскальзывание ремня генератора. Полученные значения сравниваются с эталонными показателями, указанными в сервисной документации автомобиля.

Ключевые параметры и процедура

Нормальное напряжение для исправного генератора в этом режиме составляет 13.6–14.8 В. Отклонения указывают на неисправности:

• Напряжение ниже 13.2 В: Износ щеток, неисправность регулятора, пробой диодов выпрямителя
• Напряжение выше 15.0 В: Окисление контактов, поломка регулятора, замыкание обмотки статора

Этапы выполнения теста на стенде:

1. Зафиксировать генератор в крепежной раме стенда
2. Соединить вал генератора с приводом стенда через переходную муфту
3. Подключить клеммы стенда к B+ и массе генератора
4. Установить скорость вращения, соответствующую холостому ходу двигателя
5. Снять показания вольтметра при нулевой нагрузке

Состояние генератора	Диапазон напряжения	Рекомендуемые действия
Исправен	13.6–14.8 В	Дальнейшая проверка под нагрузкой
Требует ремонта	<13.2 В или >15.0 В	Диагностика регулятора, статора, диодного моста

Важно учитывать температуру окружающей среды: при +20°C напряжение будет на 0.3–0.5 В выше, чем при -10°C. Для точной интерпретации результатов используйте поправочные коэффициенты из мануала производителя.

Измерение тока отдачи под нагрузкой

Процедура выполняется после проверки напряжения и имитирует реальную работу генератора при включенных потребителях автомобиля. К выходным клеммам генератора через регулируемую нагрузочную вилку или стендовый модуль подключается эквивалентная электрическая нагрузка, создающая токовый запрос, близкий к номинальному для тестируемой модели.

Запущенный двигатель доводится до оборотов 2000–3000 об/мин для стабилизации выходных характеристик. Одновременно фиксируются показания амперметра, интегрированного в диагностическое оборудование. Критически важно обеспечить точное соответствие фактической нагрузки паспортным значениям тока отдачи генератора, указанным производителем ТС.

Ключевые аспекты контроля

Требования к оборудованию:

• Использование калиброванных шунтов или датчиков Холла для минимизации погрешности
• Нагрузочные резисторы с принудительным охлаждением, рассчитанные на токи 100–300А
• Цифровой мультиметр/анализатор с диапазоном измерения ≥150% от номинала генератора

Критерии оценки результатов:

Состояние генератора	Отклонение тока от номинала	Дополнительные признаки
Норма	±5%	Стабильные показатели при 5-минутном тесте
Частичная деградация	-10%...-30%	Прогрессирующее падение тока при нагреве
Критическая неисправность	>-40%	Скачки напряжения, запах горелой изоляции

Типовые причины недостаточной отдачи:

1. Износ щеточного узла или коллектора
2. Межвитковое замыкание в обмотках статора
3. Пробой диодов выпрямительного моста
4. Ослабление натяжения приводного ремня

По завершении теста нагрузку плавно снижают до нуля перед остановом двигателя для предотвращения скачков напряжения. Данные сравнивают с эталонными значениями для конкретной модели генератора с учетом температурной поправки (ток отдачи падает при нагреве на 15–20%). Результаты заносятся в диагностическую карту с указанием режима измерения.

Диагностика работы регулятора напряжения

Проверка регулятора напряжения – обязательный этап диагностики генератора. Нарушение его работы приводит к нестабильному выходному напряжению, что вызывает перезаряд или недозаряд АКБ, выход из строя бортовой электроники и ламп освещения. Регулятор контролирует ток возбуждения обмотки ротора, поддерживая напряжение в заданных пределах (обычно 13.8-14.7В) независимо от оборотов двигателя и нагрузки.

Диагностика выполняется с помощью специализированного оборудования: стендов для проверки генераторов или мультиметров в сочетании с нагрузочными вилками. Основная задача – проверить соответствие выходного напряжения генератора номинальным значениям на разных режимах работы и его стабильность при изменении нагрузки и оборотов.

Методы диагностики

1. Измерение напряжения на холостом ходу:
   • Запустить двигатель, отключить всех потребителей.
   • Замерить напряжение на клеммах АКБ мультиметром. Норма: 13.8–14.4В при 2000-2500 об/мин.
2. Проверка под нагрузкой:
   • Включить мощные потребители (фары, обогрев стекол, вентилятор печки).
   • Проконтролировать напряжение. Допустимое падение: не ниже 13.2В.
3. Тест на скачки напряжения:
   • Резко увеличить обороты до 3000-4000 об/мин.
   • Напряжение не должно превышать 14.7В (для большинства авто 12В).

Симптом неисправности регулятора	Последствия для автомобиля
Напряжение ниже 13В	Недозаряд АКБ, трудный запуск
Напряжение выше 15В	Выкипание электролита, повреждение ЭБУ
Колебания напряжения	Мерцание фар, сбои в работе электроники

Для комплексной проверки на стенде имитируют различные режимы работы двигателя и нагрузки. Стенд автоматически фиксирует отклонения напряжения, определяет характер неисправности (пробой транзисторов, износ щеток, потеря контакта) и формирует отчет. Это исключает субъективную оценку и ускоряет поиск дефекта.

Тестирование диодного моста на пробой

Проверка диодного моста генератора на пробой – критически важная процедура для диагностики утечек тока и предотвращения разряда аккумулятора при неработающем двигателе. Пробой одного или нескольких диодов приводит к протеканию переменного тока в бортовую сеть, что вызывает быструю деградацию АКБ и потенциальный выход из строя электронных модулей автомобиля.

Для тестирования потребуется мультиметр в режиме измерения сопротивления (Омы) или режиме проверки диодов. Обязательное условие – предварительное отсоединение генератора от бортовой сети и аккумуляторной батареи во избежание ложных показаний и повреждения оборудования.

Методика проверки

Основные этапы теста:

1. Подготовка: Отсоединить все провода от генератора, включая силовой вывод "B+" и клемму "D+" (если предусмотрена).
2. Доступ к мосту: Снять защитный кожух генератора для обеспечения доступа к диодному мосту (выпрямительному блоку).
3. Проверка "положительных" диодов:
   • Черный щуп мультиметра подключить к болту крепления моста (масса генератора).
   • Красным щупом поочередно касаться точек пайки положительных диодов или выводов "+" на пластине моста.
   • Исправный диод показывает высокое сопротивление (OL или >500 кОм) в одном направлении.

Критерии неисправности: Нулевое или крайне низкое сопротивление (<50 Ом) при проверке в обоих направлениях на конкретном диоде свидетельствует о его пробое. Аналогично проверяются отрицательные диоды (красный щуп на массу, черный – на выводы "-") и вспомогательные диоды (при наличии).

Тип диода	Положение щупов	Нормальное показание	Признак пробоя
Положительный	Черный: масса, Красный: +	Высокое сопротивление (OL)	Низкое сопротивление в обоих направлениях
Отрицательный	Красный: масса, Черный: -	Высокое сопротивление (OL)	Низкое сопротивление в обоих направлениях

Важно: Замене подлежит весь диодный мост при пробое даже одного диода, так как блок обычно представляет собой неразборный узел. Повторная проверка после замены обязательна для исключения скрытого брака.

Контроль уровня пульсаций выходного напряжения

Измерение пульсаций выполняется осциллографом или специализированным анализатором, подключённым к выходным клеммам генератора через нагрузочное сопротивление. Требуемый диапазон частот для анализа составляет 100–3000 Гц, где проявляются основные гармоники, вызванные работой выпрямительного моста.

Допустимый уровень пульсаций варьируется в зависимости от типа генератора и стандартов производителя, но критическим порогом считается превышение 0,5 В (пик-пик) при номинальной нагрузке. Высокие показатели свидетельствуют о неисправностях диодного моста, статора или регулятора напряжения.

Ключевые аспекты контроля

• Методика измерения: Использование кабелей с экранированием для подавления внешних наводок
• Условия теста: Проверка при 20–80% от максимальной нагрузки и оборотах 1500–6000 об/мин
• Диагностические признаки: Пульсации свыше 1 В указывают на пробой диодов или межвитковое замыкание

Тип генератора	Норма (пик-пик)	Критическое значение
Стандартный (12V)	≤ 0.3 В	≥ 0.5 В
Высокоамперный (≥150A)	≤ 0.4 В	≥ 0.7 В

Результаты интерпретируются совместно с данными по выходному напряжению и токовой нагрузке. Стабильно высокие пульсации при изменении оборотов требуют проверки диодного моста на пробой, а локальные всплески в определённом диапазоне RPM указывают на дисбаланс ротора.

Проверка сопротивления изоляции обмоток

Контроль сопротивления изоляции выполняется мегаомметром для выявления пробоев, замыканий на корпус и ухудшения диэлектрических свойств изоляционных материалов. Тестирование проводится на обесточенном генераторе после отключения от бортовой сети автомобиля и снятия клемм с выводов обмоток.

Измерения осуществляются между каждым выводом обмоток (статора, ротора) и металлическим корпусом генератора. Минимально допустимое значение сопротивления изоляции составляет 1 МОм при температуре +25°C – снижение этого параметра указывает на критический износ или повреждение изоляции.

Порядок выполнения проверки

1. Отсоедините все провода от генератора и снимите его с автомобиля
2. Переведите мегаомметр в режим измерения 500-1000 В постоянного тока
3. Фиксируйте показания между:
   • Выводом "B+" и корпусом
   • Клеммами фаз статора и корпусом
   • Кольцами ротора и валом

Компонент	Норма сопротивления (МОм)	Признаки неисправности
Обмотка статора	≥10	Значения ниже 0.5 МОм
Обмотка возбуждения	≥5	Скачки показаний
Диодный мост	∞ (бесконечность)	Падение ниже 100 кОм

При обнаружении сопротивления ниже нормы требуется разборка генератора для визуального осмотра обмоток на наличие: потемнения лака, оплавления изоляции или механических повреждений. Дефектные компоненты подлежат замене – восстановление изоляции обмоток в условиях автосервиса не допускается.

Диагностика межвиткового замыкания статора

Межвитковое замыкание в обмотке статора генератора возникает при повреждении изоляции между соседними витками, приводя к локальному перегреву, снижению выходного напряжения и преждевременному выходу узла из строя. Традиционные методы проверки мультиметром или визуальный осмотр часто не выявляют данную неисправность на ранних стадиях.

Для точного определения дефекта требуется специализированное оборудование, анализирующее реакцию обмотки на высокочастотные импульсы или изменения индуктивности. Современные стенды диагностики генераторов используют неразрушающие методы тестирования, обеспечивая объективную оценку состояния изоляции без демонтажа узла.

Ключевые методы диагностики

• Импедансный анализ – измерение сопротивления обмотки переменному току на разных частотах. При межвитковом замыкании показатели резко снижаются в пораженной фазе.
• Испытание повышенным напряжением – подача импульса 600-2000 В между витками для выявления пробоя изоляции. Требует строгого контроля времени воздействия.
• Векторный анализ токов – сравнение фазных токов под нагрузкой. Дисбаланс свыше 5% указывает на повреждение обмотки.

Оборудование для автосервиса

Тип прибора	Примеры моделей	Принцип работы
Мотор-тестеры	KUKA G400, Autel MaxiCheck	Анализ формы выходного напряжения под динамической нагрузкой
Стенды проверки генераторов	СВЕТОЧ СДГ-М, Bosch EPS 705	Имитация рабочих режимов с фиксацией отклонений параметров
Анализаторы обмоток	Meggomat 2100, Fluke 438-II	Сравнение волновых характеристик обмоток через подачу импульсных сигналов

При использовании векторных методов критично учитывать температуру статора – нагрев свыше 25°C искажает результаты измерений. Для точной локализации повреждения применяют тепловизионную съемку под нагрузкой: замкнутые витки проявляются локальными перегревами (+15°C относительно соседних зон).

Протокол диагностики должен включать сравнение характеристик всех трех фаз. Разница индуктивности более 3% или активного сопротивления свыше 1% между обмотками подтверждает наличие межвиткового замыкания даже при отсутствии явных симптомов неисправности.

Оценка состояния подшипников и щеточного узла

Диагностика подшипников выполняется при запущенном генераторе на стенде. Мастер фиксирует акустические шумы (хруст, гул, свист) и вибрации корпуса при плавном изменении скорости вращения ротора. Использование стетоскопа или виброанализатора повышает точность выявления люфтов, заклинивания или износа сепараторов. Проверка осевого и радиального биения вала индикаторным нутромером обязательна при демонтаже узла.

Щеточный узел анализируется после остановки генератора. Визуально оценивается длина щеток (минимально допустимый остаток обычно 5-8 мм), их свободное перемещение в держателях и состояние контактных поверхностей. Обгоревшие или крошащиеся щетки заменяются. Параллельно осматривается коллектор: глубокие риски, эллипсность свыше 0,05 мм или выгорание ламелей требуют проточки или замены якоря.

Ключевые параметры контроля

• Подшипники:
  • Допустимый радиальный люфт: ≤ 0,05 мм
  • Температурный режим: нагрев ≤ +80°C при номинальной нагрузке
• Щеточный узел:
  • Износ щеток: остаток ≥ ⅓ от первоначальной высоты
  • Усилие пружин: 1,5-2,5 Н на щетку (проверяется динамометром)

Дефект	Признак	Последствия
Износ подшипников	Металлический гул, биение вала	Разрушение посадочных мест, заклинивание ротора
Залипание щеток	Искрение на коллекторе, запах гари	Пробой изоляции, выход из строя регулятора напряжения

Анализ температурных характеристик при работе

Температурные параметры генератора напрямую влияют на его эффективность и ресурс. Перегрев обмоток, диодного моста или подшипников свидетельствует о скрытых дефектах: межвитковых замыканиях, износе щеток, недостаточном охлаждении или проблемах с регулировкой напряжения. Контроль теплового режима предотвращает выход из строя смежных систем автомобиля.

Стенд оснащается термопарами и инфракрасными датчиками, фиксирующими температуру в ключевых точках: статорной обмотке, роторе, выпрямительном блоке и зоне подшипников. Измерения проводятся при имитации реальных нагрузок (от 50% до 120% номинальной) с продолжительностью теста 15-30 минут. Данные выводятся на цифровые индикаторы и графики в режиме реального времени.

Критерии оценки температурных показателей

Компонент	Норма, °C	Критическое значение, °C
Обмотка статора	≤85	≥130
Диодный мост	≤75	≥110
Подшипники	≤65	≥95

Аномальный нагрев в одной зоне при нормальных показателях других указывает на локальную неисправность. Например, превышение температуры диодного моста характерно для пробоя полупроводников, а перегрев подшипников – на недостаток смазки или перетяжку ремня. Динамика роста температуры фиксируется программным обеспечением стенда с построением термограмм для последующей диагностики.

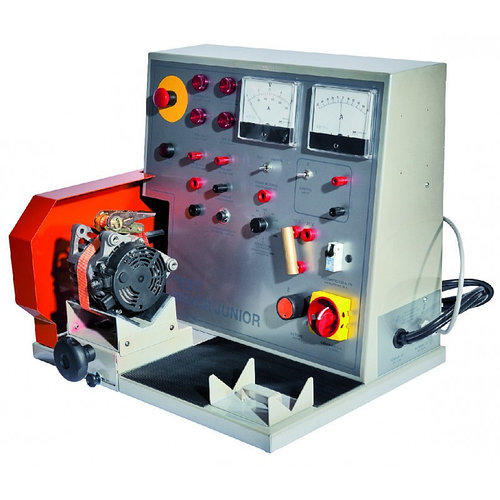

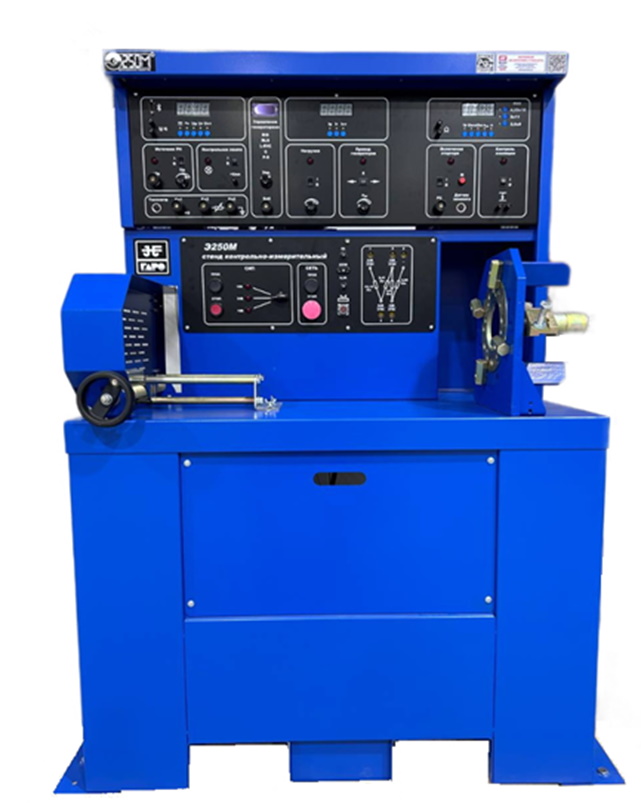

Интерпретация результатов автоматического тестирования

Автоматизированный стенд выводит комплекс параметров генератора в виде таблиц и графиков, требующих анализа для точной диагностики. Ключевыми показателями являются напряжение на разных режимах работы, сила тока отдачи, стабильность выходных характеристик под нагрузкой, а также состояние диодного моста и обмоток.

Система автоматически сравнивает полученные значения с эталонными диапазонами для конкретной модели генератора и помечает отклонения цветовой индикацией (зеленый – норма, желтый – пограничное значение, красный – критическое несоответствие). Отдельно фиксируются параметры, выходящие за допустимые пределы при имитации реальных условий эксплуатации: холодного пуска, работы с максимальной нагрузкой или при критических оборотах.

Ключевые параметры и их диагностическое значение

Параметр	Нормальный диапазон	Возможные причины отклонений
Напряжение холостого хода (13.8–14.4В)	Ниже 13.2В / Выше 14.7В	Износ щеток, неисправность регулятора напряжения, межвитковое замыкание
Ток отдачи под нагрузкой	70–120% номинала	Пробитые диоды, замыкание обмотки статора, износ подшипников
Пулесации напряжения (>0.5В)	До 0.3В	Обрыв фазы статора, пробой диодов в выпрямительном мосту
Сопротивление изоляции (>20 МОм)	Ниже 1 МОм	Загрязнение, повреждение изоляции обмоток, попадание влаги

Анализ комбинаций параметров позволяет точно локализовать неисправность. Например:

• Снижение напряжения на всех режимах + высокие пульсации указывают на пробой диодов
• Нормальное напряжение холостого хода + просадка под нагрузкой свидетельствует о износе щеток или слабом натяжении ремня
• Нестабильные показатели при вибрации чаще связаны с нарушением контактов или межвитковыми замыканиями

Отчет автоматически формирует заключение с рекомендациями: "Замена регулятора напряжения", "Перемотка статора" или "Исправен". Для пограничных значений система требует ручной проверки контактов и механических узлов перед выдачей финального вердикта.

Типовые неисправности и их признаки на стенде

При диагностике генератора на стенде выявляются характерные отклонения параметров, указывающие на конкретные поломки. Анализ показателей напряжения, силы тока и пульсаций позволяет точно локализовать проблему без разборки узла.

Стенд имитирует работу генератора под нагрузкой, фиксируя критические режимы. Отклонения от нормы в выходных характеристиках напрямую свидетельствуют о повреждении компонентов.

Распространённые дефекты и их диагностические признаки

Неисправность	Признаки на стенде
Износ щёток	Скачкообразное изменение напряжения при увеличении нагрузки Исчезновение заряда на низких оборотах
Пробой диодов выпрямителя	Пульсации напряжения свыше 0,5В на осциллографе Падение выходного тока на 25-30% от номинала
Замыкание обмотки статора	Резкий нагрев генератора при номинальной нагрузке Снижение максимального тока на высоких оборотах
Неисправность регулятора напряжения	Перезаряд: напряжение выше 14.7В на всех режимах Недозаряд: напряжение ниже 13.2В при 3000 об/мин
Обрыв фазных обмоток	Отсутствие роста напряжения при повышении оборотов Мощность ниже паспортной на 33%

Проверка под полной нагрузкой с контролем термограммы дополнительно выявляет межвитковые замыкания, проявляющиеся локальным перегревом статора свыше 90°C.

Особенности тестирования генераторов переменного тока

Комплексная диагностика требует одновременной проверки электрических параметров и механических характеристик. Ключевое значение имеет имитация реальных условий эксплуатации: изменения частоты вращения ротора, температуры компонентов и переменной нагрузки. Точность результатов напрямую зависит от калибровки измерительного оборудования и соблюдения протоколов тестирования.

Обязательной является проверка работы встроенного регулятора напряжения при скачках нагрузки. Используются специализированные стенды с программируемыми режимами, позволяющие автоматизировать замеры и сравнивать показатели с эталонными значениями для конкретной модели генератора. Отсутствие комплексного подхода приводит к невыявленным скрытым дефектам.

Критические аспекты диагностики

Параметр	Методика проверки	Типичные неисправности
Выходное напряжение	Замер при ступенчатом увеличении нагрузки (0-100%)	Просадка более 0.5В от номинала
Ток отдачи	Контроль максимального тока при номинальных оборотах	Отклонение >15% от паспортных данных
Работа диодного моста	Анализ пульсаций осциллографом	Обрыв диодов, межвитковое замыкание
Регулятор напряжения	Тест на стабильность при резком сбросе нагрузки	Превышение диапазона 13.2-14.7В

Обязательные этапы тестирования:

1. Измерение сопротивления изоляции обмоток (минимум 1 МОм)
2. Проверка тока утечки на выключенном генераторе (допуск до 0.5 мА)
3. Диагностика подшипников на вибростенде при форсированных оборотах
4. Термографический контроль узлов после 30 минут работы под нагрузкой

Сравнение стендового теста генератора с бортовой диагностикой

Стендовый тест предполагает демонтаж генератора с автомобиля и установку на специализированное оборудование. Стенд имитирует реальные нагрузки (разные обороты, ток потребления), замеряя выходное напряжение, силу тока, КПД и износ компонентов при контролируемых условиях. Позволяет выявить деградацию щеток, износ подшипников, межвитковое замыкание обмоток и падение производительности на всех режимах работы.

Бортовая диагностика (OBD) анализирует работу генератора непосредственно на автомобиле через датчики ЭБУ и CAN-шину. Оценивает напряжение в бортовой сети, ток заряда АКБ, корреляцию с оборотами двигателя и нагрузкой потребителей. Фиксирует критические отклонения (например, код P0620), но не определяет нюансы износа компонентов или падение мощности на предельных режимах без дополнительных манипуляций.

Ключевые отличия и возможности

Критерий	Стендовый тест	Бортовая диагностика (OBD)
Точность измерения параметров	Прямой замер тока/напряжения под нагрузкой с погрешностью ≤1%	Косвенные расчеты ЭБУ на основе данных датчиков, погрешность до 5-7%
Диагностика скрытых дефектов	Выявляет ранний износ щеток, подшипников, межвитковые замыкания, снижение КПД	Фиксирует только критические сбои (обрыв обмотки, полный отказ регулятора)
Условия тестирования	Контролируемая нагрузка на всех режимах (холостой ход, максимум)	Зависит от условий движения; пиковые нагрузки редко достигаются
Необходимые операции	Демонтаж генератора, подключение к стенду	Подключение сканера к OBD-разъему без разборки

Преимущества стенда: объективная оценка состояния каждого компонента, прогнозирование остаточного ресурса, тестирование на предельных нагрузках. Недостатки: требует времени на снятие/установку, не оценивает работу в реальной цепи автомобиля.

Преимущества OBD: скорость проверки, выявление проблем взаимодействия с ЭБУ и АКБ, диагностика без разборки. Недостатки: не определяет механический износ, зависит от исправности датчиков, ограниченный набор параметров.

Калибровка измерительных модулей стенда

Калибровка измерительных модулей стенда для проверки генераторов обеспечивает точность диагностических данных при замере напряжения, силы тока, сопротивления обмоток и других параметров. Регулярная процедура устраняет погрешности измерений, вызванные температурным дрейфом компонентов, износом датчиков или изменением характеристик электроники.

Эталонные источники сигналов (калибраторы напряжения, тока, сопротивления) подключаются к входным цепям модулей вместо датчиков стенда. Сверка показаний оборудования с эталонными значениями выполняется по каждому каналу: от параметров холостого хода до предельных нагрузочных режимов. Выявленные отклонения корректируются программно через сервисные утилиты или аппаратно с помощью регулировочных элементов плат.

Ключевые этапы процесса

1. Прогрев электронных компонентов стенда в течение времени, указанного производителем
2. Проверка нулевых показаний при отсутствии входных сигналов
3. Поэтапная подача эталонных значений по всем калибруемым диапазонам:
   • Напряжение: 0.5В, 5В, 12В, 24В, 50В
   • Ток: 1А, 10А, 50А, 100А, 200А
   • Сопротивление: 0.1Ом, 1Ом, 10Ом, 100Ом
4. Фиксация фактических показаний модуля в протоколе калибровки
5. Расчет поправочных коэффициентов для компенсации отклонений

Тип модуля	Периодичность калибровки	Допустимая погрешность
Вольтметр постоянного тока	Ежеквартально	±0.5%
Амперметр	Ежемесячно	±1%
Омметр обмоток	Раз в полгода	±0.2%
Анализатор пульсаций	Раз в год	±2%

После корректировки выполняется верификация – повторная подача эталонов для подтверждения соответствия нормам. Успешная калибровка завершается установкой пломб на регулировочные элементы и генерацией цифрового сертификата, который сохраняется в памяти стенда. Технические требования к процедуре регламентируются ГОСТ Р 8.000-2016 и рекомендациями производителя оборудования.

Техническое обслуживание стенда: профилактические работы

Регулярная профилактика предотвращает внезапные поломки и гарантирует точность измерений при диагностике генераторов. Стандартный интервал обслуживания – каждые 500 часов эксплуатации или раз в 6 месяцев (в зависимости от нагрузки). Все работы проводятся при отключенном питании после полного остывания оборудования.

Ключевые процедуры включают визуальный осмотр компонентов на трещины/коррозию, проверку целостности изоляции кабелей и тестирование клемм на следы перегрева. Обязательна калибровка измерительных приборов по заводским методикам с использованием эталонных нагрузочных устройств для сверки показателей напряжения, тока и сопротивления.

Плановые операции

• Очистка контактов: Удаление окислов с клемм и разъемов специальными составами
• Замена расходников: Предохранители, угольные щетки, изношенные провода
• Смазка механизмов: Направляющих подвижных зажимов и регулировочных винтов

Дополнительные меры: Проверка заземления стенда тестером сопротивления (норма: ≤ 4 Ом), анализ работы системы охлаждения вентиляторов. Данные всех операций фиксируются в журнале ТО с указанием даты, выполненных работ и параметров калибровки.

Компонент	Параметр проверки	Инструмент
Нагрузочное сопротивление	Точность ступеней (±3%)	Мультиметр + эталонная нагрузка
Блок управления	Стабильность опорного напряжения	Осциллограф
Силовые кабели	Сопротивление изоляции (>10 МОм)	Мегаомметр

Интеграция со смарт-диагностическими системами

Современные стенды для проверки генераторов оснащаются интерфейсами OBD-II, Bluetooth и Wi-Fi, обеспечивающими двустороннюю связь с диагностическими сканерами и облачными платформами. Это позволяет автоматически импортировать VIN-код автомобиля, историю ремонтов и текущие коды ошибок ЭБУ, синхронизируя данные о состоянии генератора с общей диагностической картиной.

Интеграция поддерживает протоколы ODIS, J2534 и технологию OEM-диагностики, что гарантирует совместимость с программным обеспечением ведущих автопроизводителей. Результаты тестирования напряжения, тока утечки и нагрузки генератора автоматически загружаются в цифровую карту клиента, формируя прогноз остаточного ресурса компонента на основе машинного обучения.

Ключевые преимущества интеграции

• Автоматизация отчетности: Генерация протоколов проверки в формате PDF/XLS с привязкой к VIN-коду
• Удаленный мониторинг: Режим реального времени для консультаций с экспертами производителя
• Прецизионная калибровка: Автообновление параметров тестирования через облачные базы данных

Технология	Функционал	Преимущество
API-интерфейсы	Интеграция с AutoData, TecDoc	Автоподбор спецификаций генератора
IoT-платформы	Синхронизация с Bosch CDS, Mercedes Xentry	Сквозная диагностика электрических цепей

1. Инициализация сеанса: Сканирование QR-кода на генераторе для идентификации
2. Адаптивная диагностика: Система автоматически выбирает тест-программу по данным ЭБУ
3. Верификация результатов: Сравнение параметров с эталонными значениями в облаке

Мобильные стенды для выездной диагностики

Мобильные стенды для проверки генераторов представляют компактные универсальные решения, обеспечивающие полноценную диагностику электрооборудования автомобиля вне стационарной мастерской. Их ключевая задача – оперативная оценка работоспособности генератора, регулятора напряжения, стартера и аккумуляторной батареи непосредственно у клиента или в полевых условиях, что критически важно для коммерческого транспорта, спецтехники или экстренных случаев.

Конструктивно такие стенды интегрируют в портативный корпус функционал стационарных аналогов: мощную нагрузочную вилку, мультиметр, осциллограф (в продвинутых моделях), а также программное обеспечение для анализа параметров. Питание обычно осуществляется от диагностируемого АКБ или встроенной батареи, а связь с ноутбуком или планшетом – через Bluetooth, Wi-Fi или USB-интерфейсы для визуализации данных и формирования отчетов.

Ключевые особенности и преимущества

• Автономность: Независимость от стационарного электроснабжения благодаря встроенным аккумуляторам.
• Многофункциональность: Комплексная проверка генератора (выходное напряжение, ток отдачи, состояние диодного моста, изоляции), стартера (потребляемый ток, скорость вращения), АКБ (емкость, пусковой ток, степень заряда).
• Оперативность: Быстрое подключение через универсальные клеммы и зажимы типа "крокодил", получение результатов диагностики в течение нескольких минут.
• Эргономика и защита: Ударопрочные кейсы, защита от переполюсовки, перегрузок и короткого замыкания.

Параметр	Типичное оснащение
Измеряемые величины	Напряжение (0-50В), ток (до 2000А), частота вращения, пульсации напряжения
Анализ АКБ	Тест по методу проводимости (SOH), нагрузочное тестирование (CCA)
Интерфейсы	Bluetooth 4.0/5.0, Wi-Fi, USB, мобильные приложения для ОС Android/iOS
Габариты/вес	Компактный кейс (30x25x15 см), вес 3-7 кг

Шумовые тесты для выявления механических дефектов

Шумовые тесты выполняются при различных режимах работы генератора: холостом ходу, средних и максимальных оборотах. Акустический анализ позволяет выявить посторонние звуки (стук, скрежет, свист), указывающие на износ подшипников, деформацию крыльчатки, дисбаланс ротора или задевание обмоток статора за корпус. Микрофоны высокой чувствительности фиксируют звуковые аномалии в диапазоне 20 Гц – 20 кГц, недоступные для человеческого уха в условиях шумной мастерской.

Современные диагностические стенды оснащаются спектроанализаторами, преобразующими звуковые сигналы в визуальные графики. Это позволяет сравнить эталонный спектр исправного генератора с показателями тестируемого агрегата и автоматически определить тип неисправности по характерным частотным пикам. Для точной локализации источника шума применяют контактные вибродатчики, устанавливаемые на корпус устройства в контрольных точках.

Ключевые этапы проведения теста

1. Подготовка оборудования: калибровка микрофонов, установка шумопоглощающих экранов вокруг стенда для исключения фоновых помех.
2. Фиксация генератора: жесткое крепление на виброизолирующей платформе для предотвращения паразитных резонансов.
3. Сканирование на разных режимах:
   • Без нагрузки при 1500–3000 об/мин
   • Под номинальной нагрузкой (60–100% мощности)
   • С имитацией скачков напряжения
4. Анализ данных: автоматическое сопоставление спектрограмм с базой типовых дефектов.

Характер шума	Частотный диапазон	Вероятная неисправность
Металлический стук	0.5–2 кГц	Разрушение сепаратора подшипника, люфт вала
Высокочастотный визг	8–14 кГц	Износ щеток, загрязнение коллектора
Низкочастотный гул	100–400 Гц	Дисбаланс ротора, межвитковое замыкание

Важно: тесты проводятся при температуре генератора 70–90°C, так как холодные детали могут не проявлять скрытые дефекты. Результаты дополняют вибродиагностику и визуальный контроль, повышая точность прогноза остаточного ресурса агрегата. Для сложных случаев применяют стетоскопы с пьезоэлектрическими сенсорами, позволяющие локализовать проблему до разборки узла.

Оценка КПД генератора в различных режимах

Измерение коэффициента полезного действия (КПД) выполняется при фиксированных оборотах генератора с последовательным подключением переменной нагрузки через стендовые реостаты. Механическая мощность на входе определяется по показаниям динамометрического датчика стенда, а электрическая мощность на выходе рассчитывается как произведение выходного напряжения и силы тока под нагрузкой. Точность замеров обеспечивается калиброванными шунтами и вольтметрами класса 0,5.

Режимы тестирования включают холостой ход, номинальную нагрузку (указанную производителем), пиковую токоотдачу и эксплуатацию с недозарядом АКБ (напряжение 12-13В). Контрольные точки снимаются при ступенчатом увеличении нагрузки от 10% до 150% от номинального тока с интервалом 5-10А, фиксируя температуру обмоток термопарами. Критичным является падение КПД ниже 50% в режимах перегрузки.

Факторы, влияющие на результаты

Основные параметры, искажающие измерения:

• Несоответствие частоты вращения паспортным значениям (требуется стабилизация ±50 об/мин)
• Погрешности из-за нагрева обмоток при длительном тестировании
• Потери в диодном мосту при различных токах нагрузки

Режим	КПД (типовой)	Допустимое отклонение
Холостой ход	не рассчитывается	-
Номинальная нагрузка	65-75%	±5%
Пиковая нагрузка	50-60%	±8%

Для корректной интерпретации данных обязательна компенсация потерь в соединительных кабелях стенда. Результаты заносятся в протокол с графиком зависимости КПД от силы тока, где явно выделяются зона максимальной эффективности и точки перегрева. Снижение КПД более чем на 15% относительно эталонных значений свидетельствует о неисправностях обмоток, износе щеток или межвитковых замыканиях.

Проверка совместимости с современными электросистемами авто

Современные автомобили оснащены сложными электронными системами, чувствительными к перепадам напряжения и помехам. Несоответствие параметров генератора заводским требованиям может вызвать сбои в работе ЭБУ, датчиков или систем безопасности. Стенд должен выявлять малейшие отклонения в характеристиках тока, которые недопустимы для интегрированных электронных модулей.

Производители постоянно ужесточают требования к качеству выходного сигнала генератора. Даже незначительные пульсации напряжения или отклонения от нормированного диапазона 13.5-14.8В способны нарушить работу адаптивного освещения, систем Start-Stop или гибридных силовых установок. Оборудование обязано тестировать генераторы в условиях, максимально приближенных к реальной эксплуатации.

Критерии совместимости

При проверке учитываются следующие ключевые аспекты:

• Диагностика CAN/LIN-интерфейсов – проверка корректности обмена данными с бортовой сетью
• Анализ формы выходного сигнала – выявление высокочастотных помех с помощью осциллографирования
• Тестирование реакции на импульсные нагрузки (включение потребителей 50-150А)
• Контроль работы интеллектуальных регуляторов напряжения с ШИМ-управлением

Параметр	Требование	Метод проверки
Диапазон напряжения	13.2–15.0 В	Под нагрузкой 20–100%
Пульсации напряжения	< 100 мВ	Осциллограф с полосой 20 МГц
Время реакции	< 0.1 сек	При скачкообразном изменении нагрузки

Современные стенды оснащаются цифровыми анализаторами для тестирования генераторов с функцией Energy Management. Обязательная проверка включает имитацию работы с AGM-аккумуляторами и диагностику режимов рекуперации. Оборудование должно фиксировать параметры в переходных режимах, характерных для гибридных силовых установок.

Автоматизированные системы формируют протокол соответствия требованиям конкретных автопроизводителей. Особое внимание уделяется совместимости с системами: Start-Stop, электромеханическими усилителями руля, прецизионными датчиками ADAS. В отчете отдельно выделяются параметры, критичные для CAN-шины и цифровых шин питания.

Адаптеры для генераторов разных производителей

Современные автосервисы сталкиваются с необходимостью диагностики генераторов от различных автомобильных марок, каждый из которых обладает уникальными разъемами и электрическими характеристиками. Универсальные стенды для проверки требуют специализированных переходников, обеспечивающих корректное подключение к клеммам и управляющим выводам генераторов.

Адаптеры выполняют критическую роль: они гарантируют совместимость измерительного оборудования с разъемами Bosch, Valeo, Denso, Delphi и других производителей. Без них невозможна точная проверка параметров выходного напряжения, тока отдачи, состояния регулятора и диодного моста при имитации реальных нагрузок.

Ключевые особенности адаптерных комплектов

• Стандартизация подключения: переходники соответствуют протоколам OEM (например, J1962 для азиатских марок, ISO 8848 для европейских)
• Модульная конструкция: возможность комбинации базовых адаптеров с дополнениями для редких моделей
• Цветовая маркировка для быстрой идентификации по производителям:
  • Красный – Bosch
  • Синий – Valeo
  • Желтый – Denso

Тип адаптера	Покрытие брендов	Дополнительные функции
Универсальный мультиразъем	VW, BMW, Mercedes (1990-2010)	Регулируемые зажимы B+
Адаптер для азиатских авто	Toyota, Hyundai, Kia	Защита от обратной полярности
Комплект для американских генераторов	Ford, GM, Chrysler	Шунт для измерения тока до 250А

Комплектация профессиональных стендов включает адаптеры с интегрированными токовыми клещами и защитными диодами, предотвращающими повреждение обмоток при тестировании. Для гибридных автомобилей требуются специализированные версии с изоляцией до 600В.

1. Проверьте соответствие гнезда адаптера конфигурации штекеров генератора
2. Убедитесь в наличии контактов для сигнальных проводов (L, F, S)
3. Используйте переходники с термостойкой изоляцией при нагрузочных тестах

Проведение стресс-тестов при экстремальных нагрузках

Стресс-тесты имитируют длительную работу генератора в условиях, значительно превышающих номинальные параметры, выявляя скрытые дефекты обмоток, диодного моста, подшипников и системы охлаждения. Стенд искусственно создает экстремальные нагрузки путем подачи максимально допустимого тока на выходные клеммы и раскручивания ротора до критических оборотов, недостижимых при штатной эксплуатации автомобиля.

Параллельно контролируются ключевые параметры: падение выходного напряжения под нагрузкой, температура корпуса и выпрямительного блока, уровень вибраций и акустических шумов. Тестирование продолжается до стабилизации показателей или выявления сбоев, таких как перегрев свыше 120°C, неконтролируемое падение напряжения ниже 12В при полной нагрузке либо механическое разрушение компонентов.

Критические режимы тестирования

• Пиковые токовые перегрузки: Подача тока 150-200% от номинала на 15-30 минут для проверки термостойкости обмоток статора и целостности пайки диодов.
• Экстремальные обороты: Раскрутка ротора до 18 000-20 000 об/мин (при норме до 15 000) для оценки балансировки и износостойкости подшипников.
• Комбинированный режим: Одновременное воздействие максимальных оборотов и токовой нагрузки для моделирования аварийных ситуаций (например, короткое замыкание при движении на высоких скоростях).

Контролируемый параметр	Критический порог	Последствия превышения
Температура обмотки статора	> 180°C	Плавление изоляции, межвитковое замыкание
Вибрация корпуса	> 4.5 мм/с	Разрушение подшипников, деформация вала
Падение напряжения (при 100% нагрузке)	< 13.0В	Отказ системы зарядки АКБ

Результаты фиксируются в протоколе с графиками нагрузочных характеристик и термограммой. Успешным считается прохождение теста, если генератор сохраняет работоспособность в течение расчетного времени цикла (обычно 40-60 минут) без выхода параметров за критические отметки и после охлаждения демонстрирует номинальные показатели в штатных режимах.

Сравнение характеристик до и после ремонта

Сравнение параметров генератора до и после ремонта – обязательный этап диагностики, подтверждающий устранение неисправностей и восстановление работоспособности узла. Без объективных замеров на специализированном стенде невозможна точная оценка качества проведенных работ и соответствия техническим требованиям.

Контрольные испытания охватывают ключевые электрические и эксплуатационные показатели, выявляя отклонения от нормы. Анализ динамики изменений позволяет исключить скрытые дефекты и гарантировать стабильную работу генератора в составе бортовой сети автомобиля.

Контролируемые параметры

Параметр	До ремонта	После ремонта	Норматив
Выходное напряжение (хол. ход)	11.8–13.2V	13.8–14.5V	13.5–14.8V
Макс. ток отдачи (при 6000 об/мин)	45–60% от номинала	95–100% от номинала	≥95%
Пусковой ток	Превышение на 25–40%	В пределах нормы	≤10% скачок
Колебания напряжения под нагрузкой	±1.8–2.5V	±0.2–0.5V	≤±0.7V
Ток саморазряда	0.8–1.5А	0.01–0.05А	≤0.1А

Критические изменения после восстановления:

• Стабилизация напряжения во всем диапазоне оборотов
• Исчезновение просадок при включении энергоемких потребителей (фары, обогрев)
• Ликвидация перезаряда АКБ из-за неисправного регулятора
• Снижение вибрации и акустического шума до ≤65 дБ

Параметры, требующие дополнительной проверки:

1. Температурный дрейф напряжения (допуск: -0.03V/°C)
2. Равномерность нагрузки фаз диодного моста
3. Сопротивление обмоток (Δ между фазами ≤0.1 Ом)

Оформление протокола диагностики для клиента

Протокол диагностики генератора формируется автоматически стендом проверки или вручную специалистом на основе полученных данных. Документ содержит исчерпывающие технические параметры работы узла при различных режимах нагрузки.

Готовый протокол передается клиенту в печатном или электронном виде с обязательными пояснениями мастера. Визуализация результатов тестирования позволяет наглядно продемонстрировать состояние генератора и обосновать рекомендации по ремонту или замене.

Ключевые разделы протокола

Стандартизированная форма включает:

• Базовые параметры: Марка авто, VIN, модель генератора, дата диагностики
• Напряжение: Холостой ход (В), под нагрузкой (В), на аккумуляторе
• Токовая характеристика: Максимальный выходной ток (А) при 6000 об/мин
• Диодный мост: Состояние выпрямительного блока (норма/пробой)
• Статор/ротор: Сопротивление обмоток (Ом), КЗ витков
• Заключение: Вердикт о работоспособности ("Исправен", "Требует ремонта")

Пример структуры таблицы измерений:

Режим	Показатель	Норма	Факт
Холостой ход	Напряжение (В)	13.2-14.7	13.1
Под нагрузкой	Падение (В)	max 0.5	1.8

Важно: К протоколу прилагаются графики нагрузки и пояснения по отклонениям. Для неисправных генераторов отдельным списком выводятся:

1. Критичные отклонения параметров
2. Рекомендуемые компоненты для замены
3. Сравнение стоимости ремонта и нового агрегата

Ошибки при подключении к стенду и их последствия

Неправильное подключение генератора к диагностическому стенду – распространенная причина некорректных показаний, повреждения оборудования и даже опасных ситуаций. Точное соблюдение электрических схем и процедур подключения критически важно для безопасности персонала, сохранности тестируемого генератора и самого стенда.

Наиболее частыми ошибками являются нарушения полярности, некачественный контакт, подключение под нагрузкой или игнорирование требований по снятию напряжения с бортовой сети автомобиля перед началом работ. Каждая из этих ошибок несет в себе определенные риски и может привести к значительным финансовым потерям из-за выхода из строя дорогостоящих компонентов.

Типичные ошибки подключения

• Неправильная полярность: Перепутывание клемм "масса" ("-") и "+" при подключении к стенду или к клеммам генератора.
• Плохой или ненадежный контакт: Окисленные, загрязненные или недостаточно затянутые клеммы на генераторе, аккумуляторе (если используется) или стенде.
• Отсутствие подключения "массы": Не подключен или плохо подключен кабель массы от стенда к корпусу генератора или массе автомобиля.
• Подключение под нагрузкой/напряжением: Подсоединение или отсоединение проводов стенда при работающем двигателе автомобиля или при включенном зажигании (напряжение на клеммах).
• Не отключенные потребители: Наличие включенных мощных потребителей в бортовой сети автомобиля (фары, обогрев, аудиосистема) во время тестирования.
• Игнорирование требований по снятию клемм с АКБ: Не снята клемма с аккумулятора автомобиля перед подключением стенда, как того часто требуют инструкции.
• Использование поврежденных проводов/крокодилов: Применение кабелей стенда с нарушенной изоляцией, перебитыми жилами или неисправными зажимами.

Последствия ошибок подключения

Ошибка	Возможные Последствия
Неправильная полярность	Короткое замыкание, мгновенное перегорание диодного моста и/или регулятора напряжения генератора, повреждение электроники стенда, искрообразование, риск возгорания.
Плохой контакт / Отсутствие массы	Некорректные показания стенда (заниженное напряжение, неправильная оценка тока отдачи), перегрев мест плохого контакта, оплавление клемм/проводов, риск возгорания, повреждение регулятора напряжения из-за скачков.
Подключение под нагрузкой/напряжением	Искрообразование при подсоединении/отсоединении, риск поражения персонала током, скачки напряжения, повреждение чувствительной электроники генератора (регулятор) или стенда.
Не отключенные потребители	Некорректное измерение максимального тока отдачи генератора, перегрузка стенда, искажение результатов проверки нагрузки.
Не снята клемма АКБ	Риск короткого замыкания при подключении стенда, скачки напряжения в бортовой сети, потенциальное повреждение ЭБУ автомобиля или другой электроники.
Использование поврежденных проводов	Короткое замыкание, недопустимое падение напряжения, нагрев и оплавление проводов, риск возгорания, некорректные показания.

Строгое следование инструкциям к диагностическому стенду и руководству по ремонту автомобиля, а также аккуратность и внимание при выполнении подключений – единственный способ избежать этих ошибок и их дорогостоящих, а иногда и опасных, последствий. Всегда проверяйте полярность и качество контактов перед запуском теста.

Безопасность работы с высокими токами: обязательные нормы

Прямой контакт с высокими токами при диагностике генераторов чреват тяжелыми ожогами, поражением электричеством и возгоранием. Несоблюдение норм приводит к разрушению оборудования, выходу из строя бортовой электроники автомобиля и создает угрозу жизни персонала.

Обязательным требованием является использование средств индивидуальной защиты: диэлектрических перчаток класса защиты 00 (до 1000В) и обуви, защитных очков. Рабочая зона стенда должна быть оснащена неметаллическим антистатическим покрытием пола и четко обозначена предупреждающими знаками "Осторожно! Высокое напряжение".

Ключевые технические требования к оборудованию

• Защитное заземление: Корпус стенда и измерительных приборов обязательно заземляется медным проводником сечением не менее 6 мм². Сопротивление контура заземления – не выше 4 Ом.
• Предохранители и автоматические выключатели: Установка на всех силовых линиях ввода с номиналом тока на 20% ниже максимального расчетного значения цепи. Требуется регулярная проверка срабатывания.
• Барьерные ограждения: Токоведущие части стенда (клеммы, шины) закрываются съемными диэлектрическими кожухами с блокировкой, отключающей питание при открытии.

Перед началом измерений необходимо убедиться в отсутствии повреждений кабелей, изоляции клемм и корпуса стенда. Запрещается проводить работы при выявлении следов перегрева, оплавления или искрения на компонентах.

Параметр	Норматив	Контроль
Сопротивление изоляции силовых кабелей	≥ 10 МОм (500В мегаомметр)	Ежеквартально
Допустимая нагрузка по току	≤ 80% от паспортной мощности стенда	Постоянно при тестировании
Аварийная кнопка отключения (красная)	Дублирование на стенде и пульте оператора	Ежесменно

1. Перед подключением генератора убедитесь в совпадении номинальных параметров стенда и тестируемого устройства.
2. Исключите параллельные работы с другими высоковольтными системами в радиусе 3 метров.
3. При превышении током 150А используйте дистанционные измерительные клещи, минимизируя нахождение в зоне возможной дуги.

Модернизация старых стендов новыми модулями

Интеграция современных цифровых модулей в существующие стенды проверки генераторов позволяет значительно расширить их функционал без полной замены оборудования. Устаревшие аналоговые измерительные блоки заменяются программируемыми контроллерами с поддержкой протоколов CAN/LIN, что обеспечивает совместимость с электроникой последних моделей автомобилей.

Адаптивные силовые нагрузки и интеллектуальные муляжи АКБ нового поколения точно имитируют реальные условия работы генератора. Это исключает ложные срабатывания при диагностике и позволяет выявлять дефекты обмоток, диодных мостов и регуляторов напряжения на ранней стадии.

Ключевые компоненты модернизации

• Многофункциональные измерительные хабы с автоматической калибровкой и защитой от перегрузок
• Программируемые нагрузочные модули с PWM-управлением током (диапазон 5-300А)
• Цифровые осциллографы встроенные в панель управления

Устаревший компонент	Современный аналог
Аналоговые вольтметры/амперметры	Мультиметры с RS-485 интерфейсом
Механические реостаты	Твердотельные реле с термоконтролем
Бумажные диаграммы	Сенсорный дисплей с облачным хранением данных

Обновление прошивок происходит через OTA-интерфейс, а диагностическая статистика автоматически формирует отчеты в формате PDF. Специализированные адаптеры для гибридных систем и электромобилей превращают классический стенд в универсальную тестовую платформу.

Экономическая эффективность внедрения в автосервисе

Внедрение специализированного стенда для проверки генераторов напрямую сокращает время диагностики с 40-60 минут при ручном методе до 10-15 минут. Это высвобождает до 30% рабочего времени мастера-диагноста, позволяя обслуживать на 3-5 клиентов ежедневно больше без расширения штата. Одновременно снижаются затраты на замену исправных компонентов из-за ошибочной диагностики – статистика показывает уменьшение необоснованных замен генераторов на 25-40%.

Точная идентификация неисправности генератора (обмотка, диодный мост, регулятор напряжения) минимизирует риски повторных обращений клиентов. Это повышает лояльность и генерирует дополнительный доход от смежных услуг: 85% клиентов соглашаются на немедленный ремонт после объективной демонстрации результатов теста. Стоимость оборудования окупается за 6-9 месяцев при средней загрузке сервиса благодаря:

Ключевые факторы рентабельности

• Монетизация диагностики – выделение проверки генератора в отдельную платную услугу (500-1500 руб. в зависимости от региона)
• Снижение простоя – возможность тестирования 8-10 генераторов за смену против 3-4 при ручной проверке
• Оптимизация логистики – исключение отправки генераторов в сторонние лаборатории (экономия 2000-4000 руб. за 1 случай)

Параметр	Ручная проверка	Со стендом
Среднее время диагностики	50 мин	12 мин
Ошибочные замены генератора	18-22% случаев	3-5% случаев
Доход от доп. услуг после диагностики	1200 руб./заказ	3700 руб./заказ

Дополнительным экономическим эффектом становится снижение рекламационных расходов – гарантийные случаи по генераторам сокращаются на 90%. Техническая отчетность стенда (графики напряжения, токи утечки, параметры стабилизации) служит юридическим доказательством корректности диагностики при спорных ситуациях. Интеграция оборудования в CRM-систему автоматизирует формирование коммерческих предложений на ремонт, увеличивая конверсию в продажи до 78%.

Срок окупаемости оборудования (70 000 – 120 000 руб.) рассчитывается по формуле: (Стоимость стенда) / ((Доп. доход с 1 диагностики) × (Кол-во проверок/мес)). При средних показателях (15 проверок/неделя, маржинальность 800 руб./услуга) инвестиции возвращаются за 4 месяца, а последующая годовая экономия превышает первоначальные затраты в 2.8-3.5 раза.

Тренды в разработке стендов для электромобилей

Смещение фокуса с классических генераторов на высоковольтные компоненты: современные стенды адаптированы для диагностики тяговых электродвигателей, инверторов, систем рекуперативного торможения и батарейных блоков. Требования к точности измерений возросли в разы из-за сложности электронных систем управления и необходимости контроля КПД энергопреобразования.

Ключевым вызовом стала безопасность операторов при работе с напряжениями до 800В. Это привело к внедрению автоматизированных систем блокировки тестовых цепей, оптической изоляции измерительных модулей и бесконтактных методов диагностики через CAN/Ethernet-шины. Параллельно развиваются решения для тестирования бортовых зарядных устройств с поддержкой всех стандартов (CCS, CHAdeMO, GB/T).

Технологические приоритеты

• Универсальные платформы с модульными адаптерами для разных марок EV и гибридов
• Энергорекуперативные нагрузки, возвращающие до 90% мощности в сеть при тестировании
• Цифровые двойники для симуляции дорожных условий и деградации компонентов

Тренд	Технология	Эффект
Диагностика BMS	Анализ баланса ячеек АКБ	Прогнозирование ресурса батареи
Облачная аналитика	Синхронизация с диагностическими базами	Автоматизация составления отчетов

Особое внимание уделяется тестированию систем тепломанеджмента: стенды имитируют экстремальные температурные режимы для проверки эффективности охлаждения силовых элементов. Разрабатываются комбинированные решения, объединяющие механические нагрузки (динамометры) с электрическими измерениями в единый цикл проверки.

Список источников

При подготовке материалов о стендах для диагностики генераторов и автосервисном оборудовании использовались специализированные технические источники. Это обеспечивает достоверность информации о принципах работы, методах тестирования и современных решениях.

Ключевые данные получены из документации производителей оборудования, отраслевых стандартов и практических руководств по автомобильной электротехнике. Акцент сделан на актуальных требованиях к диагностике и сертификации.

• Технические руководства Bosch, Autel, Launch по диагностическому оборудованию
• ГОСТ Р 51709-2001 "Автотранспортные средства. Требования безопасности"
• SAE J56: Стандарты испытаний автомобильных генераторов
• Учебные пособия по автомобильной электронике (изд. "Академия", "Форум")
• Каталоги оборудования Hunter, Mahle, Snap-on для СТО
• Методические рекомендации НИИ Автоприборов по диагностике электросистем
• Журналы "Автосервис", "АвтобизнесWeek" (разделы по оборудованию)
• Техническая документация Benning, SUN, KEPU на стенды тестирования

Видео: Стенд для проверки генератора (самоделка)


• Как найти и купить оригинальную фару для Шкода Октавия А5

• Надежные тормозные колодки для Hyundai Solaris - безопасность прежде всего

• Двигатели ВАЗ-2130 - параметры и отличия модели
